Настройка кондиционера бк 2300 | all-detal
Настройка кондиционера бк 2300 чаще всего необходим в том случае, когда все стандартные методы и попытки справиться с проблемой самостоятельно, не оказали должного действия. В действительности, не стоит обращаться к специалистам при выявлении первой неисправности. Ведь большинство из них можно решить собственными руками.
Настройка кондиционеров
Стоит отметить, что для начала стоит организовать настройку кондиционера бк 2300. Она осуществляется посредством специальной диагностической системы. Как правило, производитель снабжает такой функцией каждую модель. Это необходимо для того, чтобы со 100% уверенностью удостовериться, что потребуется ремонт кондиционеров бк 2500 или любой другой модели. После проведения диагностики, должны загореться соответствующие индикаторы, составляя определенный код. Расшифровка не составит много времени, поскольку в прилагаемой инструкции есть все обозначения.
Ремонт кондиционера
Кондиционер бк 1500 требует ремонта при наличии определенных ошибок. Например, если индикатор на устройстве мигнул один раз красным цветом, то это может означать неполадку в терморезисторе, располагающемся рядом с внутренним блоком электропитания. Два мигания означает наличие неполадке на внешнем блоке. Если после настройки кондиционера бк 2300 индикатор начал подавать сигнал трижды, это может означать, что на устройстве активно сразу несколько режимов: подогрева и холода. Четырехкратное мигание сигнализирует о том, что отключена функция контроля работы и защиты от перегрузки. Может понадобиться ремонт кондиционеров бк 2500, если лампочка мигает пять раз подряд. Это означает, что взаимодействие и передачи информации не происходит между блоками питания, в связи, с чем устройство перестает работать на полную мощь. Как правило, такая ошибка возникает в результате перебоя в кабеле, поэтому иногда достаточно только приобрести новый кабель, и устройство возобновляет нормальную работу. Также кондиционер бк нуждается в настройке, если индикатор показывает код из шести миганий. Это может означать, что устройство потребляет намного больше электроэнергии, чем должно, согласно техническим характеристикам. Семь и восемь миганий говорят о повышении температуры на внутреннем или внешнем блоке питания, а также что может быть неисправен вентилятор. Кондиционер бк 1500 требует ремонта, если загорается лампочка 10 раз. Существует большая вероятность того, что поломка и причина неудовлетворительной работы заключается в неисправности терморезистора. В результате контроль температурного режима перестает осуществляться.
Кондиционер бк не рекомендуется чинить без настройки. В первую очередь необходимо провести соответствующую диагностику. Для начала необходимо организовать внешний осмотр устройства на предмет серьезных механических повреждений. Если есть возможность снять корпус, то можно проверить, насколько плотно закреплены все детали, и не смещается ли их положение во время активной работы. Далее, рекомендуется проверить состояние системы фильтров, протестировать устройство в процессе работы различных режимов. Дополнительно можно отметить работу жалюзи, насколько со своей задачей справляется индикаторная система, сообщающая о наличии неисправностей.
Когда может потребоваться ремонт?
Зачастую кондиционер бк 2300 требует ремонта, когда устройство просто перестает включаться. Как правило, это самая распространенная категория ошибок, которая встречается в оборудовании даже самого популярного производителя. Чаще всего подобная проблема происходит посредством отсутствия контактов между блоками, кондиционер не получает достаточного электропитания либо не работает плата. Иногда устройство может самостоятельно запустить безопасный режим. Чаще всего это происходит в результате необходимости замены некоторых деталей. Дело в том, что внутри прибора часть элементов довольно быстро теряет свою функциональность. В таком случае ни одна диагностика не сможет установить наличие проблемы. Еще одна распространенная поломка заключается в том, что сплит-система обеспечивает работу на непродолжительное время, после чего устройство просто перестает работать. Как правило, это связано с сильным перегревом в самом компрессоре. Стоит отметить, что с такой поломкой есть возможность справиться самостоятельно. В первую очередь необходимо проверить первый узел. Если он забит пылью или грязью, то не стоит сомневаться, что увеличение температуры происходит именно за счет этого. Поэтому нужно просто осуществить грамотную чистку. Иногда перегрев начинает происходить после дополнительной заправки кондиционера фреоном. В таком случае стоит обратить внимание на соблюдение баланса между испарителем и конденсатором. При нарушении баланса, большую нагрузку на себя забирает именно конденсатор.
В случае если было обнаружено повышенное давление, для нормализации работы, важно убрать лишний хладагент. Еще одна причина, по которой может понадобиться ремонт кондиционера бк – это неисправность вентилятора. В силу множества обстоятельств, он работает либо в замедленном темпе, либо останавливается. Причиной чаще всего становится засор в трубах конденсатора. А также рекомендуется продуть и прочистить фильтр-осушитель.
В летний сезон зачастую накапливает большое количество конденсата, чем в другие времена года. Чтобы устройство «не протекало», важно не забывать избавлять емкость от скопившейся жидкости. Если было замечено, что кондиционер в зимнее или осеннее время года начинает замерзать, то его необходимо снабдить теплоизоляционными материалами. Стыки в обязательном порядке должны обрабатываться герметиком. Когда причина кроется в неисправности дренажной трубы, в данном случае даже не придется вызывать специалиста, чтобы справиться с подобной задачей. Важно максимально тщательно прочистить данный элемент и вернуть на место. Больше течь не будет беспокоить владельца кондиционера.
Одной из самых популярных неисправностей любой модели устройства является понижение эффективности. Как правило, с наступлением летней жары, кондиционер начинает употреблять больше электроэнергии. Однако при этом более активной работы может быть не замечено.
Со временем, множество пользователей начинают замечать, что кондиционер источает крайне неприятный запах. Так, если запах напоминает гарь, то проблема может заключаться в проводке. Не рекомендуется самостоятельно браться за исправление, а лучше сразу же обратиться в сервисный центр либо вызвать специалиста, который имеет опыт устранения подобных ошибок.
all-detal.ru
Кондиционеры БК или как это было в Советском Союзе
Если на Западе кондиционирование стремительно развивалось, начиная с 30-х годов прошлого века, то в Советском Союзе дело обстояло совсем по-другому.
Считалось, что пролетариату не нужна эта буржуазная роскошь в виде кондиционера. Попытка журнала «Отопление и вентиляция» в 1940 году рассказать в нескольких публикациях о кондиционировании воздуха привела к полному его разгрому, т.к. воспринято это было не меньше, чем «пропаганда буржуазных взглядов в технике». И только в 1955 году тема кондиционирования стала актуальна в связи с тем, что плавать в тропиках советские корабли были совершенно не приспособлены.
С середины 60-х годов прошлого века начинается производство промышленных кондиционеров. Подмосковный город Домодедово приступил к выпуску кондиционеров, предназначенных для работы в узлах связи и пунктах управления ракетным оружием. Николаевский завод «Экватор» наладил выпуск судовых кондиционеров.
В Харькове запустили производство кондиционеров для нужд промышленных предприятий, и еще несколько предприятий -климатическое оборудование для авиации.
В начале 70-х годов в Баку строится завод бытовых кондиционеров. И в 1977 году начинает производить продукцию по лицензии японской фирмы Hitachi. К середине 80-х годов Бакинский завод выпускает до полумиллиона кондиционеров в год.
Кондиционеры БК
Такой долговечностью не мог похвастаться ни один кондиционер японского, американского, израильского или корейского производства.
Высокое качество кондиционеров БК, произведенных в 70-80 годы, подтверждается тем фактом, что половина компрессоров, т.е. 500 тысяч, отправляли на экспорт по заказу компании Toshiba.
Распад СССР привел к распаду многих предприятий, в том числе и Бакинского завода бытовых кондиционеров.
Был еще один советский проект, мало кому известный, кондиционеры «Нева», выпущенные в Ленинграде небольшой партией.
dokaholod.dp.ua
Кондиционер БК 1500
Кондиционер БК-1500
1. Анализ конструктивных особенностей и основы расчета
Бытовой оконный кондиционер БК-1500 используется в жилых, служебных и других помещениях площадью до 25 м2.
Кондиционер обеспечивает:
охлаждение воздуха в помещении; автоматическое поддержание заданной температуры;
очистку воздуха от пыли; вентиляцию;
уменьшение влажности воздуха;
изменение скорости движения и направления воздушЬого потока;
воздухообмен с наружной средой.

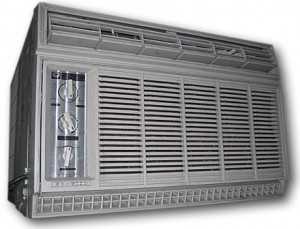

Рис. 1 Кондиционер БК-1500, общий вид.
1 — поворотная решетка;
4 — передняя панель с фильтром для очистки воздуха;
2 — пульт управления;
5 — панель с жалюзи;
3 — кожух;
6 — винт крепления передней панели
Все узлы кондиционера смонтированы на металлическом основании. Металлической перегородкой кондиционер разделяется на два герметически изолированных отсека: наружный и внутренний. Внутренний отсек кондиционера, установленного в оконном проеме, находится внутри помещения, а наружный располагается вне его.
Рис. 2 Кондиционер БК-1500, схема функционирования
7 — соединительный шнур;
14 — перегородка;
8 — конденсатор;
15 — фильтр воздушный;
9 — компрессор;
16 — испаритель;
10 — расширитель;
17 — вентилятор центробежный;
11 — фильтр-осушитель;
18 — заслонка вентиляторная;
12 — капиллярная трубка;
19 — электродвигатель вентиляторов;
13 — пульт управления;
20 — вентилятор осевой
Основными рабочими узлами кондиционера являются: холодильный агрегат; вентиляторы (осевой и центробежный) с общим электродвигателем; пульт управления с пускозащитным устройством.
Герметичный холодильный агрегат состоит из ротационного компрессора 9 (рис. 2) конденсатора 8, испарителя 16, фильтра-осушителя 11, расширителя 10 и системы трубопроводов.
Компрессор, конденсатор, осушитель и расширитель расположены в наружном отсеке, а испаритель — во внутреннем.
Система холодильного агрегата заполнена смазочным маслом и хладагентом хладоном-22.
При включенных электродвигателях холодильный агрегат работает следующим образом: пары хладона нагнетаются компрессором 9 в конденсатор 8. В конденсаторе происходит конденсация паров за счет отвода тепла наружным воздухом, продуваемым осевым вентилятором 20. Далее жидкий хладон поступает через фильтр-осушитель 11 по капиллярной трубке 12 в испаритель 16. Капиллярная трубка создает перепад давления между конденсатором и испарителем, вследствие чего жидкий хладон переходит в испаритель в газообразном состоянии. При этом он поглощает большое количество тепла, отнимая его от стенок испарителя и соприкасающегося с ним воздуха, засасываемого центробежным вентилятором 17 из помещения. Охлажденный воздушный поток поступает в помещение через поворотную решетку.
Из испарителя через расширитель пары хладагента отсасываются компрессором, и цикл повторяется.
Осевой вентилятор 20 с двухскоростным электродвигателем 19, расположенный в наружном отсеке, предназначен для охлаждения конденсатора наружным воздухом, засасываемым через жалюзи в боковых стенках кожуха.
Центробежный вентилятор, установленный во внутреннем отсеке кондиционера, служит для засасывания воздуха из помещения через решетчатую часть декоративной панели, воздушный фильтр 15 и испаритель, а также для нагнетания охлажденного и очищенного от пыли воздуха в помещение через поворотную решетку 1.
Электродвигатель вентиляторов включается при пуске компрессора, однако он может быть также включен в работу в режиме вентиляции и при отключенной холодильной системе. Пульт управления 2 с пускозащитным устройством предназначается для пуска, останова и управления работой кондиционера, установления желаемой температуры в помещении и автоматического поддержания ее, а также для защиты элементов кондиционера от перегрузки. Электрическая схема кондиционера показана на рис. 3.
Рис. 3. Кондиционер БК-1500, электрическая схема:
СПЭ — конденсатор пусковой емкостью 60 мкф на напряжение 320 В;
РНП — реле напряжения пусковое, 10 А, 250 В;
МК — компрессор;
ДРТ — датчик реле — температуры;
СРБ — конденсатор рабочий;
РТТ — реле температурно-токовое;
МВ — однофазный электродвигатель;
R — резистор сопротивлением 100 кОм
Пускозащитное устройство состоит из следующих приборов: конденсатор пусковой электролитический СПЭ емкостью 60 мкф для пуска электродвигателя компрессора МК; конденсатор рабочий блочный СРВ для обеспечения работы однофазных электродвигателей МБ и МК; реле напряжения пусковое РНП для отключения пускового конденсатора СПЭ после пуска двигателя компрессора МК; термостат ДРТ (датчик реле температуры) для автоматического управления кондиционером. Температура регулирования от 30° до 15°С; реле температурно-токовое РТТ для защиты электродвигателя компрессора МК при перегрузках; резистор R типа ОМЛТ-0,5 100 кОм для разрядки пускового электролитического конденсатора СПЭ после его отключения.
По сравнению с ранее выпускаемыми кондиционерами в кондиционере БК-1500 имеются следующие преимущества. Компрессор кондиционера ротационного типа более легкий и с меньшим шумом, чем ранее применяемый поршневой компрессор.
Расход электроэнергии снижен. Электродвигатель вентиляторов имеет две частоты вращения, что делает возможным регулирование объема вентилируемого воздуха в единицу времени и скорости движения воздушного потока, а также уменьшение шума.
Пластмассовый кожух по сравнению с металлическим имеет меньшую массу, обеспечивает уменьшение теплоотдачи и поглощает шум работающего агрегата.
Основные технические характеристики кондиционера БК-1500
Кондиционер
Тип
Бытовой оконный автономный с автоматической регулировкой температуры
Холодопроизводительность, ккал/ч
1500
Потребляемая мощность, Вт, не более
1000
Номинальное напряжение, В
220
Уровень шума, дБА,
не более 58
Рабочий ток, А, не более
5
Габаритные размеры, мм
400х600х585
Масса, кг
51
Компрессор
Тип
Ротационный с конденсаторным двигателем
Холодопроизводительность, ккал/ч
1750
Потребляемая мощность, Вт, не более
854
Рабочий ток, А, не более
4,4
Коэффициент мощности
0,875
Частота вращения двигателя, об/мин
2910
Двигатель вентиляторов
Тип
Двухскоростной, однофазный с короткозамкнутым ротором, конденсаторный
Номинальное напряжение, В
220
Потребляемая мощность, Вт
40/18
Частота вращения, об/мин:
максимальная
810
минимальная
625
Определяем полезную производительность системы кондиционирования воздуха для теплого периода
– плотность воздуха
Определяем полную производительность системы кондиционирования воздуха в теплый период
К – коэффициент запаса,
К= 1,1, когда расстояние l (установки до объекта кондиционирования) менее 50 м и К=1,15 при расстоянии l более 50 м. При отсутствии данных принимаем К=1,1.
Определяем общую производительность системы кондиционирования воздуха в теплый период
где N – количество помещений, N=1.
Рассчитаем мощность кондиционера для жилой комнаты
Q1=S*h*q/1000
2. Методы оптимизации и формирования обобщенного критерия качества проектирования.
Для технологического процесса ремонта схема оптимизации имеет вид, показанный на рис. 6.2.
На вход схемы подаются исходные данные . В блоке “Расчет признаков готовой продукции” производится расчет уравнений регрессии. Получаются значения по математической модели (для всех показателей качества ). На данном этапе можно говорить о прогнозировании качества, но не управлении им.
В блоке “Формирование обобщенного показателя качества ” идет формирование обобщенного показателя в аддитивной форме.
Рис. 6.2. Схема проведения оптимизации параметров ТП ремонта
В блоке ” ?” происходит сравнение обобщенного показателя качества с оптимальным значением. Если , то переходим к формированию экономических показателей. Обычно это отношение должно быть близко к 1, но, как и в случае к.п.д., единицы не достигает. Поэтому в алгоритме заложено правило останова: процесс поиска оптимальных параметров прекращается, если он не приводит к улучшению обобщенного критерия качества. Если условие не выполняется, то производится поиск оптимального соотношения параметров: варьируют значения параметров в рамках технологических допусков.
Условием состоятельности обобщенного показателя является соответствие его целям управления качеством продукции. Поэтому расчет такого показателя должен проводиться в соответствии с картой технического уровня с учетом перспективных показателей качества.
3. Функциональная модель для поиска наиболее характерной неисправности объекта
Неисправность: Кондиционер не включается (не включается компрессор).
3) Реле напряжения пусковое РНП (напряжение 250 В, ток 10 А) для отключения пускового конденсатора после пуска двигателя компрессора.
4) Компрессор
6) Пусковой электролитический конденсатор СПЭ ёмкостью 60 мКф для запуска электродвигателя компрессора МК.
7) Резистор ОЛМТ-0,5 100 кОм для разряда пускового электролитического конденсатора (6) СПЭ после его отключения.
8) Реле температурно-токовое РТТ для защиты электродвигателя компрессора при перегрузках
9) Термостат (Датчик Реле Температуры) ДРТ для автоматического управления кондиционером (температура регулирования от 30 до 15 оС).
12) Пульт управления
13) Соединительный шнур
4. Особенности ремонта и технического обслуживания
Причины поломок могут быть разными:
Кондиционер не включается. Первой причиной может быть банальный выход из строя батареек в пульте. Проверьте их исправность. Также проверьте, подключено ли устройство к электросети. Попробуйте отключить и включить вновь кондиционер в сеть. Если все манипуляции не помогли, обращайтесь в сервисный центр.
Наличие воды и избыточного конденсата в охлаждающей системе. Этот признак, вероятней всего, обозначает, что засорился дренажный клапан водопровода. Это может привести к образованию ледяной пробки. Прежде всего, необходимо прогреть дренажную систему до температуры +6 градусов. Если пробка уже образовалась, то остается ждать потепления и ее таяние. Включать устройство на охлаждение строго запрещено при появлении пробки из льда. Иначе ремонт кондиционера обойдется довольно дорого.
Засорение фильтров. Признаком проблемы является низкое охлаждение воздуха. Разобрав систему, вы сразу обнаружите проблему. В таком случае достаточно помыть или поменять фильтр.
Сильный сквозняк. Устранить эту проблему можно достаточно просто. Помочь может функция колебания жалюзи. Она есть у большинства современных моделей. Выставьте нужный режим, используя инструкцию по эксплуатации устройства.
Сервисное обслуживание кондиционеров может проходить по нескольким направлениям:
очищение наружного блока струей сжатого воздуха или воды;
антибактериальная обработка парообразователем поверхности внутреннего блока;
диагностика функций кондиционера;
заправка прибора;
чистка крыльчатки вентилятора;
промывание дренажной системы;
тестирование потоков воздуха, проходящих через вентиляторы в кондиционере;
проверка на работоспособность сплит – системы;
измерение давления хладагента;
проверка электронных схем;
проверка температурного режима.
freedocs.xyz
| |||||
| |||||
| |||||
olx.uz
| |||||
| |||||
| |||||
| |||||
| |||||
olx.uz

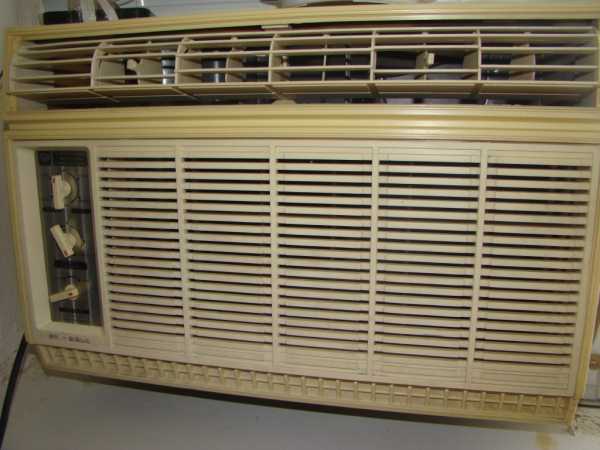

Кондиционер БК-2300 Новый, рессурс 100% не работал с 1992
Цена: 2000 грн.
Кондиционер БК-2300 Новый, рессурс 100%. не работал с даты выпуска 1992года.
БК-2300, используются для создания комфортных условий в помещениях площадью до 25-30кв.м, http://tehnodoka.ru/kond/bk2300.php
- Сам кожух-крышка из пластика, очень бывшая в употреблении, чего не скажешь о самом приборе. Видать, это последствия “списания”….
- Конденсатор и испаритель, без следов пыли или забитости.
- Лопасти вентиляторов чистые, как внутренние, так и наружные. Алюминий на лопастях, не имеет следов с агрессивной средой.
- Окислы от воды не обнаружены.
- Поддон для сбора и отвода воды, не ржавый. Краска родная.
- Пробка-заглушка не имеет следов конденсата.
- При подключении 220V, прибор резво выдаёт охлаждённый продукт.
- Втулки двигателя люфтов не имеют, лопасти вращаются без постороннего скрежета и шума.
- Наблюдается шум дребезжания трубок капиляров, которые находятся возле компрессора. Перед эксплуатацией, проложить пористой резиной и затянуть хомутами.
- Передняя крышка в хорошем состоянии, но не новая.
- Поролон полностью вышел из строя, требуется замена. На переднюю панель, фильтр лучше использовать из синтепона. Перед сезоном выбросил, поставил новый, и т.д.
- На радиаторах, наблюдается гнутости и вмятины. Зубочисткой всё выравнивается, перед эксплуатацией. Сами трубки медные, толстостенные. Проткнуть случайно не получится.
Все вопросы задавать до покупки!!!
Приветствуется самовывоз, самотестирование, самовключение, и другие необходимые процедуры для принятия решения.
Все нужные инструменты и условия, для проведения испытаний, предоставлю в полном объёме.
Цена: 2000 грн.
Информация по кондиционеру:
http://ventportal.com/node/417
http://klimatkomfort.ru/modules/Articles/article.php?storyid=171&storypage=0
http://klimatkomfort.ru/modules/Articles/article.php?storyid=171&storypage=1
http://klimatkomfort.ru/modules/Articles/article.php?storyid=171&storypage=2
|
Модель |
БК-1800 |
БК-1801 |
БК-2300 |
|
|
Холодопроизводительность,Вт |
1800 |
2300 |
||
|
Воздухопроизводительность, м3/ч: |
|
|
||
|
при электродвигателя вентиляторов |
320 |
350 |
||
|
при высокой частоте вращения электродвигателя вентиляторов |
400 |
500 |
||
|
Номинальное напряжение, В |
220 |
|||
|
Номинальная частота тока, Гц |
50 |
|||
|
Номинальная потребляемая мощность, Вт |
870 |
1150 |
||
|
Номинальный ток, А |
4,5 |
6,0 |
||
|
Корректированный уровень звуковой мощности дБА, не более |
64 |
64 |
||
|
Наименование хладагента |
Хладон 22(R22) |
|||
|
Количество хладагента в системе, кг |
0,7 |
0,85 |
||
|
Площадь кондиционируемого помещения, м2 |
До 25 |
25-30 |
||
|
Габаритные размеры (высота х ширина х глубина),мм |
400(412)х600х585 |
|||
|
Масса, кг |
|
|
||
|
без упаковки |
48,5 |
49,5 |
||
|
в упаковке |
53,5 |
54,5 |
||
