Диаметры труб | Добродушный Сантехник
Многие, рано или поздно, сталкиваются с тем, что где-то далеко от города понадобился кусочек новой трубы или фитинг для ремонта старой системы. А вот как узнать какой диаметр сейчас имеется в системе и что сказать продавцу при покупке?
Для того чтобы сэкономить ваше время, посмотрите вот этот ролик:
А для тех кто ролик уже посмотрел или посмотреть возможности не имеет, сразу перейдём к делу.
Самые популярные диаметры труб:
1/4 — 8 мм Одна четвёртая дюйма — восемь миллиметров
3/8 — 12 мм Три восьмые
1/2 — 15 мм Одна вторая
3/4 — 20 мм Три четверти
1 — 25 мм Один дюйм
1 1/4 — 32 мм Дюйм с четвертью
1 1/2 — 40 мм Полтора дюйма
2 — 50 мм Два дюйма
Имея эти данные, вы с лёгкостью сможете прикинуть диаметры металлических труб, которые считаются по внутреннему диаметру, даже обычной линейкой или рулеткой.
Мы не точим эти диаметры, потому нам достаточно плюс-минус один миллимтер для понимания диамтера.
Все полимерные трубы считаются по внешнему диаметру.
Самые популярные диаметры:
16 мм
20 мм
25,26 мм
32 мм
Для того чтобы вам с лёгкостью понять какая металлическая труба перед вами, я предлагаю сделать простой шаблон из плотной бумаги (картон, визитка, упаковка, обложка журнала, рекламный буклет)
Эти диаметры не путать с размерами из «таблицы» выше
На следующей картинке, внешние диаметры металлических труб, для определения диаметра в дюймах и в миллиметрах
Например, если внешне труба выходит 20 мм, то исходя их картинки ниже, это 1/2 дюйма. Если мы обратимся к первой таблице, то 1/2 дюйма это 15 мм.
Зачем весь этот сыр-бор, спросите вы? А всё просто. Перед нами металлическая труба которую мы видим с внешней стороны, а они меряются по внутренней. Не разрезав её, мы не можем определить её внутренний размер. И вот чтобы её не резать мы замеряем её наружный диаметр и по таблице смотрим чему эта цифра равна.
Всё условно и вам этого достаточно для покупки нужной резьбы или трубы:
Берём лист, ручку, любую линейку и ножницы:

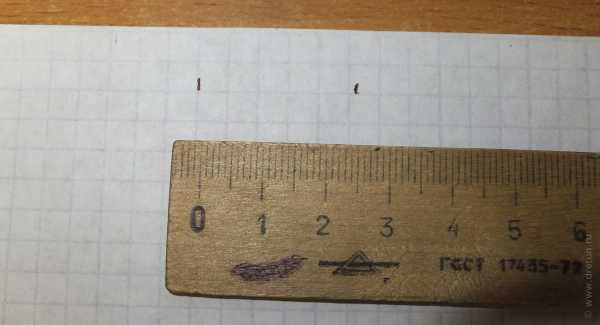

Рисуем отметки, например 26 мм (взято их картинки над этим фото):
Рисуем линии и отрезаем:
Ставим на трубку:
Подходит? Обращаемся к картинке с размерами, где написано, что 26 мм, это 3/4 дюйма. А три четверти дюйма, это 20 мм. Значит нам надо купить трубку или фитинг размером 3/4 дюйма или 20 мм.
Давайте этот же шаблон прикинем к трубке 1/2 дюйма или 15 мм:
Великоват шаблон
Рисуем под эту трбу. Что у нас там следующее по списку? 1/2 дюйма или 15 мм. Сморим нашу картинку, внешний диаметр 20 мм. Делаем всё тоже самое:
Теперь всё сходится:
При необходимости сделайте себе шаблон по этому примеру опираясь на размеры которые я вам дал и всё у вас получится! ))
dretun.ru
Таблица перевода диаметров труб из дюймов в мм
Таблица перевода диаметров труб из дюймов в мм
| Диаметр условного прохода трубы, мм | Диаметр резьбы, дюйм | Наружный диаметр трубы, мм | ||
| Труба стальная водогазопроводная | Труба бесшовная | Труба полимерная | ||
| 10 | 3/8″ | 16 | 16 | |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 114 | 108 | 125 | |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
www.smetdlysmet.ru
Размеры труб в дюймах и миллиметрах, таблицы, формулы и расчеты
Как правильно состыковать трубы из различных материалов, если стальная продукция маркируется в дюймах, а пластик в миллиметрах? Почему при делении миллиметров на 25,4 получаются далекие от нормативных размеров значения? Как определять размеры труб в дюймах и миллиметрах?
Содержание статьи:
В чем подвох?
Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.
Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.
При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.
Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.
Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.
ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?
Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.
Диаметры трубы
Чтобы совсем запутать новичка и облегчить жизнь профессионалам, была введена система, состоящая из четырех основных видов диаметра.
- Dн. Наружный диаметр. Бывает малым, средним и большим. Первый используется при прокладке бытовых коммуникаций, второй – для городского водовода и канализации, а большой существует для промышленных путепроводов.
- Рабочее сечение. Это внутренний диаметр, измеряемый в знакомых нам миллиметрах. Рассчитывается как разность наружного диаметра и толщины стенок. Т.е. если наружный размер равен 50 мм при толщине стенки в 2 мм, то рабочее сечение находим так: 50мм – 2х2мм = 46 мм.
- Dу. Условный проход. Внутренний диаметр округляется до ближайшего стандартного значения. Вот здесь-то и кроется причина неразберихи. Почему округляется-то? Для расчетов нарезания резьбы. Толщина стенок может варьироваться, а резьба имеет строгую стандартизацию. К тому же при расчете данной величины в зависимости от размера трубы накладывается определенный коэффициент. Поэтому без специальных таблиц разобраться в этом вопросе будет сложно.
- Диаметр в дюймах. Это еще более усредненное значение условного прохода. Этот параметр позволяет подбирать изделия, изготовленные из разного вида сырья, при комбинировании их в системе. Дело в том, что размеры труб в дюймах указываются на стальной трубной продукции, а вот медную и алюминиевую — маркируют в миллиметрах. Значения в дюймах нужно округлять.
- Толщина стенки в миллиметрах (S). От этого параметра зависит качество трубной продукции – ее объем и прочность. Его рассчитывают как разность между величинами наружного и внутреннего сечения трубы.
Иногда специалисты применяют при пересчетах т.н. трубный дюйм, равный 33,249 мм. Но для расчетов с полудюймовой трубой он не работает.
Способ измерения
Далее свой взнос в путаницу в размерах вносит способ измерения. В миллиметрах замеры делаются по наружному диаметру, а в дюймах – по внутреннему.
Это значит, что для стыковки через пластиковый фитинг нужно измерить наружный размер трубы, а для того, чтобы установить металлический, высчитывайте Dу.
Что со всем этим делать?
В зависимости от того, насколько часто вы сталкиваетесь с необходимостью стыковать миллиметровые и дюймовые трубы, есть несколько способов решить проблему перевода измерений.
- Рулетка. Старое доброе правило гласит: не доверяй расчетам, а измеряй внутренний и внешний диаметр того, что есть, и того, что покупаешь. Годится в тех ситуациях, когда вы вживую приобретаете фитинги и можете самостоятельно их измерить. В этом случае вам не нужны сложные профессиональные таблицы. Достаточно знать размеры устанавливаемых труб, и на основании измерения их параметров подбирать в магазине то, что вам нужно.
- Эксперт. Опытные мастера, своим руками проложившие сотни километров трубопровода, по внешнему виду сразу определяют размер трубы и подходящие к ней комплектующие. Если вы доверились специалистам, то переживать за сопряжение инчей и миллиметров уже не придется.
- Таблица. В случае, когда нужно оптом закупить большие объемы проката и соединить его с пластиком, потребуется точно знать, что с чем можно стыковать. Девушки в отделе продаж далеко не всегда могут адекватно подобрать необходимые комплектующие. Да и онлайн консультанты зачастую не отличаются профессионализмом. В этой ситуации вам помогут таблицы. В них вам нужно найти нужный размер в дюймах и посмотреть его аналог в миллиметрах при тонкой, нормальной и усиленной стенке.
- Смешанный. Доверяй, но проверяй. Это простое правило поможет вам избежать досадных ошибок. Собственные расчеты перепроверьте консультацией у опытных мастеров, которым вы доверяете. А советы продавцов соотнесите с замерами, выполненными самостоятельно. Такой подход поможет новичкам обрести уверенность в своих действиях и оградит от ненужных растрат.
Вес и длина
При заказе труб с оптовой базы довольно часто указывается цена не погонного метра, а килограмма. В этом случае необходимо в предоставленном прайсе найти соотношение веса и метража. И уже с учетом этого параметра высчитывать стоимость заказа.
Например, вам нужно 10 метров дюймовой трубы, 1 м которой весит 2,39 кг. Умножаем требуемую длину на ее вес: 10 м * 2,39 кг = 23,9 кг. Далее остается умножить полученный результат на стоимость 1 кг продукции.
(Картинка кликабельна)
Теперь вы знаете, как ориентироваться в хаосе на стыке дюймов и миллиметров. Используйте любой из приведенных способов подбора комплектующих. Наиболее распространенные размеры вы можете найти в приведенных ниже таблицах. Они просты, понятны, и новичкам в них легко ориентироваться.
Диаметры труб в дюймах и миллиметрах
Описание диаметров труб содержит данные обо всех параметрах – внутреннем, внешнем, условном, номинальном. Знание характеристики требуется при монтаже сети и подборе фитингов. В противном случае неправильно собранная коммуникация грозит потерей герметичности, коротким сроком эксплуатации ввиду поломок. Далее рассмотрим диаметры труб в дюймах и миллиметрах.
Габаритные характеристики труб
Они отражены в соответствующих ГОСТах и ТУ и содержат следующие определения:
- Наружный диаметр – основная характеристика трубы.
- Внутренний диаметр.
- Номинальный.
- Условный проход.
Подробнее об отличиях:
- Наружный диаметр классифицируется на малые, средние и большие значения – отчего и применение трубы в соответствующих условиях. Малый диаметр используется – в квартирных и частных водопроводах, средний – в городских коммуникациях, большой – в промышленных. Наружный диаметр – наиболее важная характеристика трубы, так как по нему определяют требуемую резьбу фитинга. Обозначение – Dн.
- Внутренний диаметр или истинный. Зависит от толщины стенки и может разительно отличаться от внешнего, даже при неизменных размерах последнего. Обозначается как Dвн. Рассчитывается математически (Dн – 2S), где S – толщина стенки трубы. Пример – наружный диаметр трубы – 60 мм. За вычетом стенок по 4 мм, ее внутренний диаметр составит 52 мм. При увеличении толщины стенок, уменьшается внутренний параметр.
- Условный проход или диаметр просвета трубы маркируется как Dу. Это усредненное значение внутреннего диаметра, округленное в большую сторону до стандартного параметра. Например – наружный диаметр трубы составит 159 мм. Истинный внутренний диаметр после вычета толщины стенок по 5 мм – 149. Тогда условный проход после округления равен 150 мм. Этот параметр рассматривают для выбора подходящей арматуры и фитингов.
- Номинальный диаметр. Понятие введено с целью стандартизировать маркировку труб из разных материалов. Значение равно условному проходу и маркировано в дюймах. Это позволяет правильно подобрать трубы из различного сырья для комбинирования в сети – стальные и пластиковые маркируются в дюймах, медные и алюминиевые – в миллиметрах.
Таким образом, правильная подборка комплектующих для домашних коммуникаций в соответствии с описанными понятиями – несложна. Таблицы переводов размеров из дюймов в миллиметры и обратно помогут в самостоятельном ремонте и замене дефектных участков сетей.
Таблица размеров диаметров в диаметрах и миллиметрах
Условный проход(Dy) трубы, в мм | Диаметр ее резьбы (G),в дюймах | Наружный диаметр(Dh), трубы, в мм | ||
Стальная шовная труба, водо- и газопроводная | Бесшовная стальная труба | Полимерная труба | ||
10 | 3/8″ | 17 | 16 | 16 |
15 | 1/2″ | 21,3 | 20 | 20 |
20 | 3/4″ | 26,8 | 26 | 25 |
25 | 1″ | 33,5 | 32 | 32 |
32 | 1 1/4″ | 42,3 | 42 | 40 |
40 | 1 1/2″ | 48 | 45 | 50 |
50 | 2″ | 60 | 57 | 63 |
65 | 2 1/2″ | 75,5 | 76 | 75 |
80 | 3″ | 88,5 | 89 | 90 |
90 | 3 1/2″ | 101,3 | 102 | 110 |
100 | 4″ | 114 | 108 | 125 |
125 | 5″ | 140 | 133 | 140 |
150 | 6″ | 165 | 159 | 160 |
Полная таблица диаметров труб
| Диаметры,дюйм | Диаметры, мм |
| 1/2 | d15 |
| 3/4 | d20 |
| 1′ | d25 |
| 1’/1/4 | d32 |
| 1’/1/2 | d40 |
| 2′ | d50 |
| 2’/1/2 | d65 |
| 3′ | d89 |
| 4′ | d100 |
| Дюйм | Миллиметр | Дюйм | Миллиметр |
| 1/64 | 0,397 | 33/64 | 13,097 |
| 1/32 | 0,794 | 17/32 | 13,494 |
| 3/64 | 1,191 | 35/64 | 13,891 |
| 1/16 | 1,587 | 9/16 | 14,287 |
| 5/64 | 1,984 | 37/64 | 14,684 |
| 3/32 | 2,381 | 19/32 | 15,081 |
| 7/64 | 2,778 | 39/64 | 15,478 |
| 1/8 | 3,175 | 5/8 | 15,875 |
| 9/64 | 3,572 | 41/64 | 16,272 |
| 5/32 | 3,969 | 21/32 | 16,669 |
| 11/64 | 4,366 | 43/64 | 17,066 |
| 3/16 | 4,762 | 11/16 | 17,462 |
| 13/64 | 5,159 | 45/64 | 17,859 |
| 7/32 | 5,556 | 23/32 | 18,256 |
| 15/64 | 5,953 | 47/64 | 18,653 |
| 17/64 | 6,747 | 49/64 | 19,447 |
| 9/32 | 7,144 | 25/32 | 19,844 |
| 19/64 | 7,541 | 51/64 | 20,241 |
| 5/16 | 7,937 | 13/16 | 20,637 |
| 21/64 | 8,334 | 53/64 | 21,034 |
| 11/32 | 8,731 | 27/32 | 21,431 |
| 23/64 | 9,128 | 55/64 | 21,828 |
| 3/8 | 9,525 | 7/8 | 22,225 |
| 25/64 | 9,922 | 57/64 | 22,622 |
| 13/32 | 10,319 | 29/32 | 23,019 |
| 27/64 | 10,716 | 59/64 | 23,416 |
| 7/16 | 11,112 | 15/16 | 23,812 |
| 29/64 | 11,509 | 61/64 | 24,209 |
| 15/32 | 11,906 | 31/32 | 24,606 |
| 31/64 | 12,303 | 63/64 | 25,003 |
Похожие записи
teplonasos-ptz.ru
Диаметр условного прохода Дy и дюйм в сантехнике
Каждому, кому приходиться заниматься сантехникой, сталкивается с такими понятиями, как диаметр условного прохода (Дy, Dy) и дюйм. Что они означают, что это такое и зачем они нужны, постараемся коротко объяснить. Сразу хочу заметить, что хоть эти величины и непрерывно связаны между собой в сантехнике, но они могут отличаться в действительных размерах. Вот поэтому, их обычно просто приравнивают друг к другу, к ближайшим стандартным значениям диаметра условного прохода Дy или дюйма.
Диаметр условного прохода (Дy, Dy)
В частном доме чаще всего используют трубы для водопровода и отопления диаметром Ду15, 20, 25, 32, 40, 50. Для канализации Ду50, 100, реже для внутренней – Ду32, 40 и для наружной – Ду150.
Что означают и что это такое Ду15, Ду20, Ду25 … А все очень просто, 15, 20… – диаметр условного прохода в миллиметрах. Так же имеет место буквенное обозначения на сантехнической арматуре, схемах, чертежах и в описании DN (Dn) – номинальный (фактический) диаметр (Фото 1).
Диаметр условного прохода (Дy) ориентировочно соответствует внутреннему диаметру на просвет элементам трубопроводов (различных труб, запорно-регулирующей арматуры или соединительных фитингов). Для чего это делается? Стальные трубы, которые применяются при монтаже водопроводов или газопроводов, при одинаковом наружном диаметре, могут иметь фактически разные величины внутреннего диаметра.
Например, у водогазопроводной трубы Ду15 с наружным диаметром 21,3 мм толщина стенок составляет: для легких 2,5 мм, обыкновенных 2,8 мм, усиленных 3,2 мм. Тоже самое и касается труб канализации. Или наоборот, внутренний диаметр труб из разных материалов может быть одинаковым, а толщина стенок разная, при равнозначном Ду. Вот поэтому и называется “условный проход”. Как было упомянуто выше, все приравнивается к ближайшим стандартным значениям.

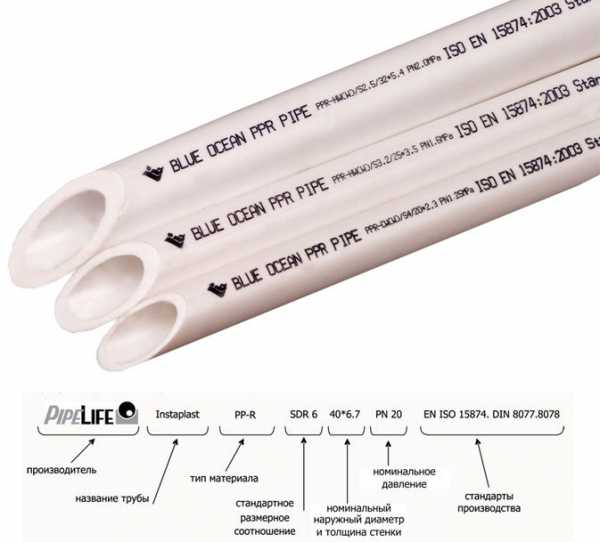

На (Фото 2) пластиковые 20 трубы с разными размерами внутреннего и наружного диаметра, но имеющие одинаковый Ду15 (1/2″).
Проще говоря, не специалисту лучше принять все как есть и не ломать голову над сантехническими нюансами, тем более такая же история с дюймами в сантехнике.
Перевод дюймов трубной резьбы! в миллиметры диаметров условного прохода (Дy мм), обычно применяемых в быту:
1/2 (0,5) – 15 мм
3/4 – 20 мм
1 – 25 мм
1 1/4 (5/4) – 32 мм
1 1/2 (1,5) – 40 мм
2 – 50 мм
Дюймы в сантехнике
Кого-то, приведенные выше цифры 1/2, 3/4…, поставят в тупик. Что это такое и что они означают. Числа 1/2, 3/4 – это дроби, что означает одна вторая (пол, 0,5) дюйма и три четверти (три четвертых) дюйма. Чаще встречаются обозначения дюймов в обыкновенных дробях 1 1/4 (дюйм с четвертью), 2 1/2 (два с половиной дюйма), реже в десятичных 1,5, 2,5 с двойным штрихом (“), который ставится за числом без пробела, например, 3/4″, 2”.
Дюймы появились у нас еще с петровских времен и до сих пор они являются неотъемлемой частью сантехнического оборудования. Для нас конечно сподручнее метрическая система мер, но приходится делать перевод дюймов в метры, сантиметры, миллиметры, в не удобные десятичные дроби с сотыми и тысячными долями. 1 дюйм равен 25,4 мм = 2,54 см = 0,254 м.
Ниже указаны стандартные наружные диаметры водогазопроводных труб (мм) и их дюймовый эквивалент:
21,3 – 1/2
26,8 – 3/4
33,5 – 1
42,3 – 1 1/4
48 – 1 1/2
60 – 2
75,5 – 2 1/2
88,5 – 3
101,3 – 3 1/2
114 – 4
140 – 5
165 – 6
В практике часто приходится сталкиваться с трубами других промежуточных размеров, отличительных от указанных выше, например, 57 мм, что соответствует трубам на 2″ – 60 мм.
Теперь Вам понятно, что диаметр условного прохода Дy и дюйм в сантехнике не такая простая вещь, как может показаться на первый взгляд. Хотя если во всем этом разобраться, не так уж очень сложно.
sewerage-house.ru
Диаметры металлических труб. Таблица. Размеры в дюймах и мм.
Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:
Ключевая характеристика любой цилиндрической трубы – это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы – дюйм.
На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.
Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.
Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь. Читайте также про профильные трубы, которые используются для возведения конструкций.
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо – и водогазоснабжении.
А трудность в чем?
Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема – несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто – читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной – 25,5 мм. Последнее значение стоит довольно близко к равенству 1”=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
Пример:
Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 – 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам – из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)” | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)” | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)” | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)” | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица. Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
|
Условный проход трубы Dy. мм |
Диаметр резьбы G”. дюйм |
Наружный диаметр трубы Dn. мм |
||
|
Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 |
Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) |
Полимерная труба. ПЭ, ПП, ПВХ |
||
|
10 |
3/8″ |
17 |
16 |
16 |
|
15 |
1/2″ |
21.3 |
20 |
20 |
|
20 |
3/4″ |
26.8 |
26 |
25 |
|
25 |
1″ |
33.5 |
32 |
32 |
|
32 |
1 1/4″ |
42.3 |
42 |
40 |
|
40 |
1 1/2″ |
48 |
45 |
50 |
|
50 |
2″ |
60 |
57 |
63 |
|
65 |
2 1/2″ |
75.5 |
76 |
75 |
|
80 |
3″ |
88.5 |
89 |
90 |
|
90 |
3 1/2″ |
101.3 |
|
|
|
100 |
4″ |
114 |
108 |
110 |
|
125 |
5″ |
140 |
133 |
125 |
|
150 |
6″ |
165 |
159 |
160 |
|
160 |
6 1/2″ |
|
180 |
180 |
|
200 |
|
|
219 |
225 |
|
225 |
|
|
245 |
250 |
|
250 |
|
|
273 |
280 |
|
300 |
|
|
325 |
315 |
|
400 |
|
|
426 |
400 |
ГОСТ – государственый стандарт , используемый в тепло – газо – нефте – трубопроводах
ISO – стандарт обозанчения диаметров, используется в сантехнических инженерных системах
SMS – шведский стандарт диаметров труб и запорной арматуры
DIN / EN – основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) – условный проход
Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |

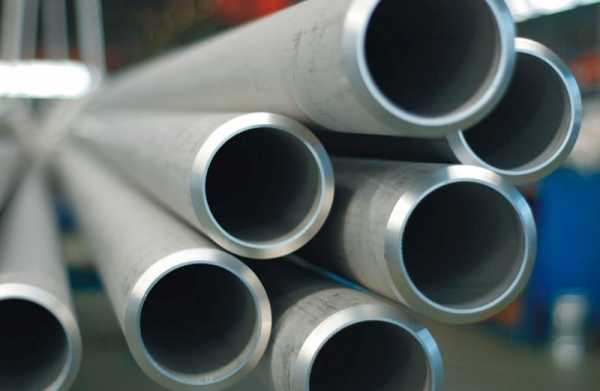

Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм |
Диаметр
наружн., мм |
Толщина стенок, мм | Масса 1 м трубы (кг) | |||
| стандартных | усиленных | стандартных | усиленных | |||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 | |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 | |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 | |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 | |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 | |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 | |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 | |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 | |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 | |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 | |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 | |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 | |
Знаете ли вы?
Какие гениальные светильники можно собрать своими руками из обычной металлической трубы? Это под силу каждому! Узнайте больше по ссылке >>>
Какую трубу считать малой – средней -большой?
Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.
Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.
Внешние диаметры:
-
От 426 мм считается большим;
-
102-246 называют средним;
-
5-102 классифицируется, как маленький.
Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).
Как узнать диаметр трубы? Измерить!
Этот странный вопрос почему то часто приходит на e-mail и я решил дополнить материал абзацем про замер.
В большинстве случаев при покупке достаточно посмотреть маркировку или задать вопрос продавцу. Но случается, что нужно делать ремонт одной из коммуникационных систем путем замены труб, и изначально неизвестно какой диаметр имеют уже установленные.
Способов определения диаметра есть несколько, но мы перечислим только самые простые:
-
Вооружитесь рулеткой или сантиметровой лентой (женщины такими измеряют талию). Оберните ее вокруг трубы и запишите замер. Теперь для получения искомой характеристики достаточно полученную цифру разделить на 3.1415 – это число Пи.
Пример:
Представим, что в обхвате ваша труба 6 см. Ее диаметр будет составлять: 6 х 3.1415= 18.85 мм.
После получения наружного диметра можно узнать и внутренний. Только для этого необходимо знать толщину стенок (при наличии разреза просто измерьте рулеткой или другим приспособлением с миллиметровой шкалой).
Допустим, что толщина стенок 1 мм. Эта цифра умножается на 2 (если толщина 3 мм, то тоже умножается на 2 в любом случае) и отнимается от внешнего диаметра (18.85- (2 х 1 мм) = 16.85 мм).
Отлично, если дома есть штангенциркуль. Труба просто обхватывается измерительными зубами. Нужное значение смотрим на двойной шкале.
Виды стальных труб по способу их производства
-
Электросварные (прямошовные)
Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.
Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов. Металл в большинстве случаев углеродистый или низколегированный.
Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.
При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи).
В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм.

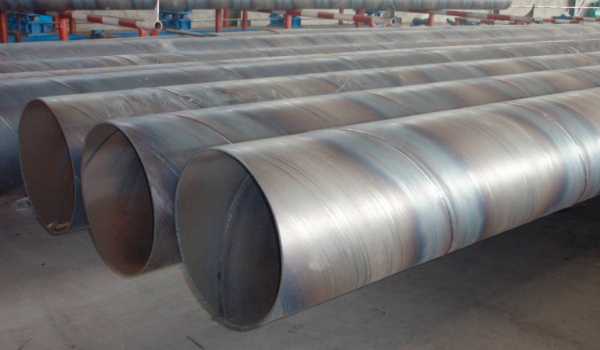

Спиральношовные
Материалом для производства служит сталь в рулонах. Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.
Регламентируется конкретный вид труб ГОСТом под номером 8696-74.
Бесшовные
Производство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).
Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).
Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.
Важно знать!
При желании купить максимально прочный материал, покупайте бесшовные трубы холодной формовки. Отсутствие температурных воздействий положительно сказывается на сохранении изначальных характеристик металла.
Также, если важным показателем является способность выдерживать внутренние давления, то выбирайте круглые изделия. Профильные трубы лучше справляются с механическими нагрузками (из них хорошо изготавливают металлические каркасы и т. п.).
Вашему вниманию ещё пара отличных слайдов креативной рекламы производителя труб:
bydom.ru
Размеры трубы 32 мм (1+1/4 дюйма)
А Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Яглавная ⇒ строймат ⇒ прокат ⇒ трубы
| Размеры трубы 32 мм (1+1/4 дюйма) Основные параметры водопроводных, электросварных и полимерных труб | |||
|---|---|---|---|
| Чертеж Чертеж трубы | Условный проход Dy Условный проход Dy в (мм) | Резьба G Диаметр резьбы G в (дм) | Наружный диаметр Dn Наружный диаметр для стальных водо/водогазoпроводные труб ГОСТ 3263-75 |
Труба |
10 (мм) | 1+1/4″ | 42.3 (мм) |
| Другие параметры Табличные параметры для стальных электросварных прямошовных труб, полимерных (ПВХ) труб | |||
|---|---|---|---|
| Параметр Значение согласно нормативных документов | Водопровод Трубы стальные водогазопроводные | Сварные Стальные электросварные и бесшовные трубы | ПВХ Полимерные трубы ПЭ, ПП, ПВХ |
| Условный проход Dy | 10 (мм) | 10 (мм) | 10 (мм) |
| Наружный диам. Dn | 42.3 (мм) | 42 (мм) | 40 (мм) |
| * | |||
| Подробные параметры по размерам: По ссылкам представлены подробные параметры для каждого размера трубы | |||||||
|---|---|---|---|---|---|---|---|
| 6 мм | 8 мм – 1/4 дм | 10 мм – 3/8 дм | 15 мм – 1/2 дм | 20 мм – 3/4 дм | 25 мм – 1 дм | 32 мм – 1 1/4 дм | 40 мм – 1 1/2 дм |
| 50 мм – 2 дм | 65 мм – 2 1/2 дм | 80 мм – 3 дм | 90 мм – 3 1/2 дм | 100 мм – 4 дм | 125 мм – 5 дм | 150 мм – 6 дм | 160 мм – 6 1/2 дм |
| 200 мм – 8 дм | 225 мм – 9 дм | 250 мм – 10 дм | 300 мм – 12 дм | 400 мм – 16 дм | 500 мм – 20 дм | 600 мм – 24 дм | 800 мм – 32 дм |
| 1000 мм – 40 дм | 1200 мм – 48 дм | ||||||
Поделиться
razmery.info
