Раньше, вообще мало кто думал, что такое вакуумный насос и для чего он необходим. А ведь это необходимая штука как в обиходе, так и при промышленном производстве, мелкосерийном изготовлении различных изделий, для упаковки и для решения многих инновационных задач. В основном, данные приборы делаются только в условии производства, но при существовании конкретных способностей и деталей, его можно выполнить собственными руками.

Кстати, если вас интересует ремонт холодильных компрессоров переходите на сайт , здесь работают профессионалы которые отремонтируют ваш холодильник быстро и самое главное качественно!.

Для работы с более серьезными объемом нужно пользоваться либо более производительными насосами с разными переделками, либо компрессором. Мощность компрессора зависит от необходимостей в использовании вакуумаотора, а компрессор бывает как компактный, от аквариума, так и более мощный — для накачки шин автомобиля, и работ связанных с покраской.

Но смысл переделок от этого не меняется.

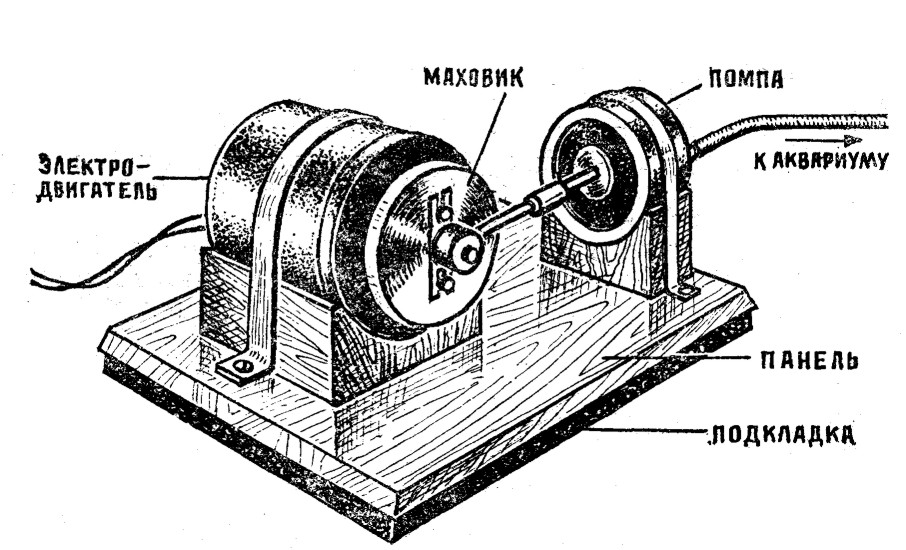

Применяем мембранный компрессор от аквариума

Например, для применения в виде вакуумного насоса компрессора от аквариума с небольшой работоспособностью, довольно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влажности.

Чтобы это сделать нужно поменять местами клапана, тогда мембранный насос будет не усугублять воздух, а откачивать его из конкретного объема. Конструкции мембранных насосов различные, но принцип реконструкции один. Пример переделки маленького аквариумного насоса в вакуумный продемонстрирован на фото.

Для более значительных задач необходимо применять компрессор мощнее. Например, можно применять прибор от старого холодильника. В основном, с помощью подобного компрессора масляного типа, можно достичь давления около 5 атм, что вполне достаточно для бытовых потребностей. Сборочная схема устройства очень проста.

Масляные и безмасляные компрессоры высокой продуктивности

Масляный компрессор присоединяется к ресиверу, в виде какого можно использовать любой маленькой баллон с газом или аналогичный сосуд. Насос имеет три вывода:

• для залива масла;
• для забора воздуха;
• для подачи воздуха.

Дальше все просто — в компрессор заливается простое моторное масло через необходимую трубку, к трубке для забора воздуха подсоединяется пылеулавливающий фильтр, а к трубке подачи воздуха присоединяется ресивер через разветвитель. Сейчас устройство можно применять и как компрессор с ресивером, и как вакуумный насос с очень большой работоспособностью. Для применения в виде компрессора, необходимо только подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство нужно в виде вакуумного насоса, тогда шланг подсоединяется к отрезку трубы забора воздуха.

Это отнюдь не все способы и вариации переделки компрессоров в вакуумные насосы. На случай с безмасляным компрессором, Отсутствует необходимость ставить маслоотделитель, но фильтр на патрубке подачи воздуха обязан быть поставлен обязательно. Пробуйте, и для решения любых задач можно сконцентрировать вакуумный насос из средств находящихся под рукой.



Схожі статті

Вакуумный насос

Содержание

• Общее описание
• Виды насосов
• Где используются насосы
• Насос из автомобильного компрессора
• Использование мембранного компрессора
• Водокольцевой насос
• Насос из холодильного компрессора

Вакуумные насосы могут использоваться в различных сферах и применяются для выкачки воздуха и различных материалов. Раньше такие устройства использовались только в промышленности, но теперь они применяются и в быту. Сделать вакуумный насос своими руками может практически каждый. Для этого необходимо узнать о том, как устроены изделия, из которых можно сделать подобный агрегат.

Общее описание

Вакуумные устройства выбираются по следующим характеристикам:

• номинальная скорость откачивания воздуха;
• давление;
• производительность устройства;
• количество потребляемой изделием энергии.

После подключения насоса к сети объем рабочей камеры изменяется, в результате чего давление значительно увеличивается. Принцип действия многих вакуумных устройств похож на принцип действия шприца во время набора воды, когда жидкость наполняет его

Виды насосов

На рынке представлено множество моделей устройств, которые могут использоваться в домашних условиях. Для совершения правильного выбора стоит рассмотреть несколько видов таких изделий:

1. Роторные насосы, оснащенные масляным герметиком. Такие устройства имеют несколько преимуществ по сравнению с подобными изделиями. За час роторный насос способен перекачивать до 1600 кубометров воздуха. Основной рабочий механизм– ротор, который необходим для создания вакуума в корпусе насоса. Такие механизмы являются двухступенчатыми.

2. Безмасляные роторные устройства. Такие устройства могут применяться в разных сферах домашнего хозяйства. Часто они устанавливаются в аквариумах и холодильниках. Недостатком таких изделий является небольшое время непрерывного использования.
   Это связано с тем, что подобные устройства не могут понижать температуру. Из-за этого приходится регулярно заменять рабочие лопасти.

3. Кулачковые. Производительность подобных механизмов составляет около 500 кубометров в час. В приборе установлены 2 кулачка, которые являются основными деталями механизма. Описываемые изделия не требуют добавления масла и могут работать всухую.

4. Водокольцевые. Подобные изделия изобретены раньше остальных видов вакуумных насосов, но часто используются и в настоящее время. Для работы агрегата требуется постоянная подача воды и электроэнергии.

5. Поршневые мини насосы. Они часто используются для установки в аквариумы или холодильники. Стоит отметить, что поршни таких приборов часто требуют замены. Кроме этого, подобные устройства работают с большим уровнем шума. Но несмотря на это многие выбирают именно такие изделия. Так как они имеют высокую производительность.

6. Автомобильные изделия вакуумного типа. Они часто используются для накачивания колес и могут работать от машинного аккумулятора. На описываемых изделиях имеется датчик давления, благодаря которому можно контролировать этот показатель.


Выбирать определенный тип устройства стоит исходя из целей его использования.

Где используются насосы

Вакуумные насосы часто используются в текстильной, пищевой и фармацевтической промышленности. Например, при помощи таких устройств происходит откачка воздуха их стеклянной тары во время разлива жидкости.

В металлургии, например, описываемые приборы применяются для устранения газообразных примесей. Также вакуумные изделия используются в следующих отраслях:

• сельское хозяйство;
• производство строительных материалов;
• нефтегазовая промышленность;
• медицина.

Также часто вакуумные устройства используются в быту. В пример можно привести несколько ситуаций:

1. Вакуумные насосы способствуют значительному снижению нагрузки на водителя, так как устанавливаются в тормозной системе.
2. Описываемые приборы используются в системах кондиционирования.
3. Вакуумные устройства часто применяются в пищевой промышленности для увеличения срока годности продуктов.
4. Удаление воздуха для уменьшения объемов различных вещей. В пример можно привести удаление воздуха из пакета с вещами. Это позволяет увеличить количество свободного пространства в шкафах с вещами.

Насос из автомобильного компрессора

Для этого нужно произвести следующие действия:

• открутить крышку, расположенную на гильзе насоса, и извлечь шток с манжетой;
• после этого необходимо отсоединить манжету;
• далее необходимо прикрутить деталь обратно, но обратной стороной;
• после этого можно вернуть шток на место;
• на следующем этапе следует к трубке, через которую раньше происходило нагнетание воздуха, присоединить пластиковый обратный клапан.

Такие изделия имеют достаточно низкую стоимость. Чтобы не допустить ошибки и проверить, в каком направлении будет поступать воздух, достаточно подуть в отверстие.

Вакуумный насос своими руками можно сделать из велосипедного компрессора.

Использование мембранного компрессора

В качестве вакуумного насоса можно использовать компрессор от аквариума, отличающийся небольшой производительностью. Для использования в качестве насоса достаточно изменить часть устройства, в которой располагаются клапаны. Также необходимо вставит трубку для отвода конденсата.

Во время доработки необходимо поменять местами клапана. Благодаря этому мембранное устройство начнет не нагнетать воздух, а откачивать его. Мембранные изделия могут иметь разную конструкцию, но их модификация производится одинаково.

Если производительности такого устройства не хватает, стоит использовать компрессор большей мощности. Таким образом, сделать вакуумный насос можно собственными руками из недорогих материалов.

Водокольцевой насос

Если вы готовы потратить время на создание насоса собственными руками, можно сделать конструкцию с жидкостным поршнем.

Такой механизм состоит из трубы, в которой установлено рабочее колесо с лопатками. Вал колеса в описываемых устройствах приводится в действие при помощи электродвигателя.

Между кольцом жидкости и ротором образуется полость, которая является рабочей камерой устройства. Лопатки способствуют ее разделению на несколько частей, объем которых постоянно изменяется при вращении колеса. Сначала происходит всасывание откачиваемого газа, а в конце цикла осуществляется его нагнетание. В результате сжатия происходит выделение тепла, которое впоследствии уходит в воду. Из-за того, что жидкость постоянно нагревается, ее нужно постоянно заменять.

Вода в вакуумное устройство поступает через гидравлическое уплотнение. После этого она сбрасывается через нагнетательные отверстия. Для изготовления описываемого устройства используются следующие материалы:

• трубы, необходимые для создания корпуса;
• вал;
• лист из стали, необходимый для создания колеса, бака и лопаток.

Стоит помнить, что рабочее колесо нужно устанавливать так, чтобы оно не взаимодействовало с корпусом. Благодаря этому трение между частями насоса отсутствует, поэтому ни одна деталь не изнашивается при длительной эксплуатации.

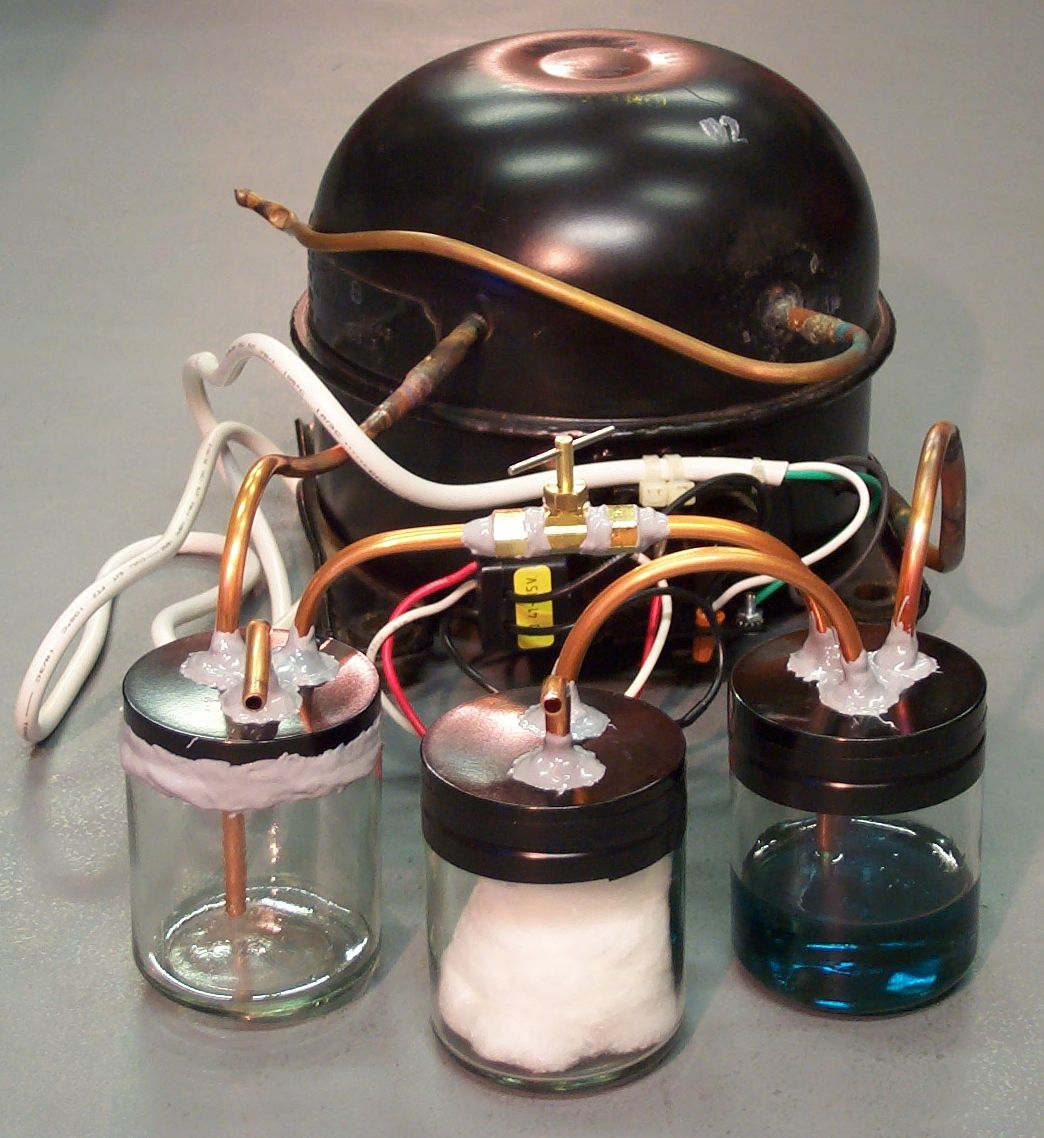

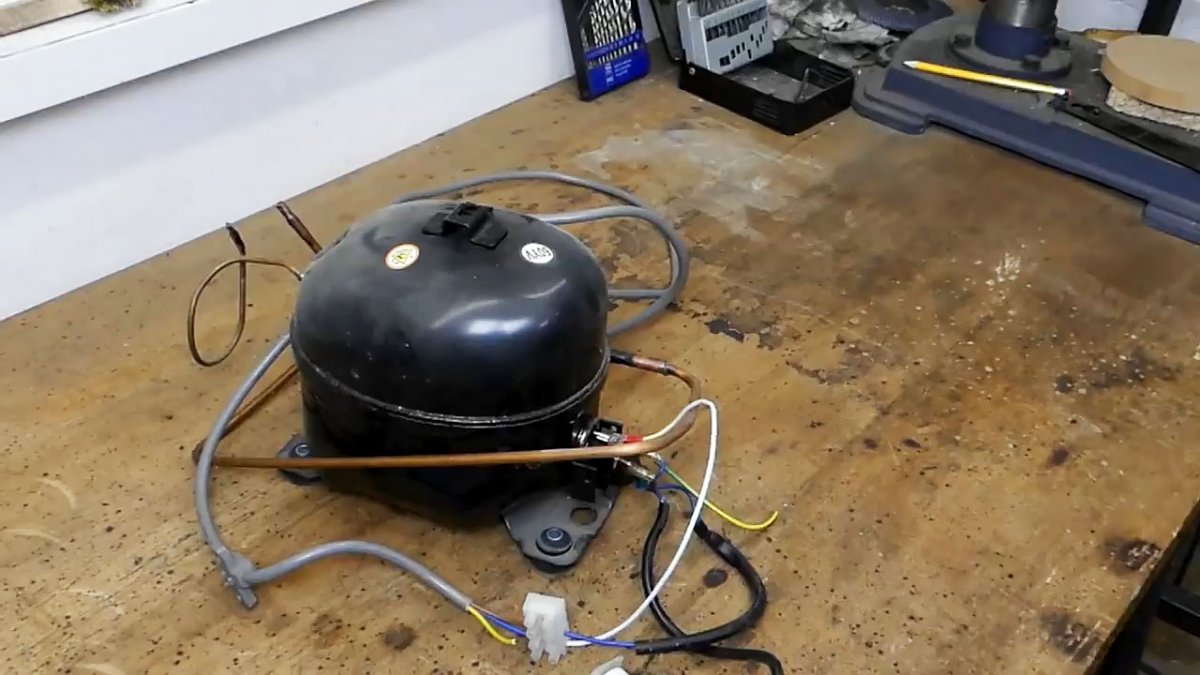

Насос из холодильного компрессора

Часто насос вакуумный изготавливается из компрессора, расположенного в холодильнике. Такие изделия представляют собой практически готовые вакуумные насосы. Для преобразования устройства в насос необходимо выполнить следующие действия:

1. Сначала при помощи ножовки необходимо спилить верхушку компрессора.
2. После этого нужно извлечь подвешенный на пружинах мотор, а затем соединить всасывающую и нагнетающие линии при помощи трубок с обрезками медных труб на корпусе.
3. Затем необходимо сделать крышку для корпуса. Применять срезанную верхушку не стоит, так как это приведет к стеканию масла и просачиванию его наружу.

Для контроля уровня масла в приборе стоит установить уровнемер. Эта часть насоса может быть создана из прозрачной шариковой ручки, устанавливаемой в вертикальном положении.

Колпачок ручного насоса необходимо открутить таким образом, чтобы он пропускал небольшое количество воздуха. Для удобства использования уровнемера на нем нужно нацарапать отметки, соответствующие определенному количеству масла. Все элементы насоса следует установить в каркас.
