Как можно оперативно сделать вакуумный насос из компрессора старого холодильника | Идеи для жизни | NOVATE.RU

Как можно оперативно сделать вакуумный насос из компрессора старого холодильника

Как можно оперативно сделать вакуумный насос из компрессора старого холодильника

У многих соотечественников в хозяйстве про запас все еще остаются старые холодильники. Большинство граждан просто держит их в «закромах родины» где-нибудь на даче по той лишь причине, что выбросить жалко, да и руки до сих пор не дошли. Впрочем, рано или поздно день избавления от холодильника приходит. Старый агрегат можно сбыть, выбросить или разобрать на компоненты. В последнем случае у человека появится возможность сделать для себя отличный вакуумный насос.

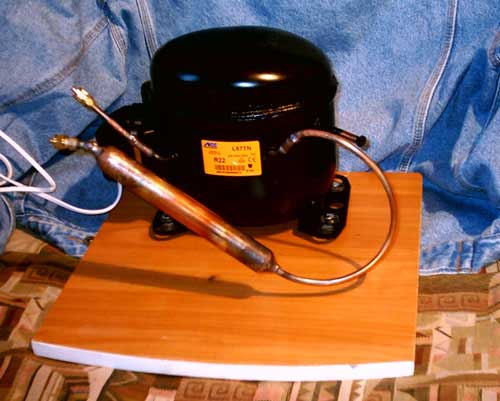

Сначала делаем подставку. /Фото: youtube.com.

Сначала делаем подставку. /Фото: youtube.com.

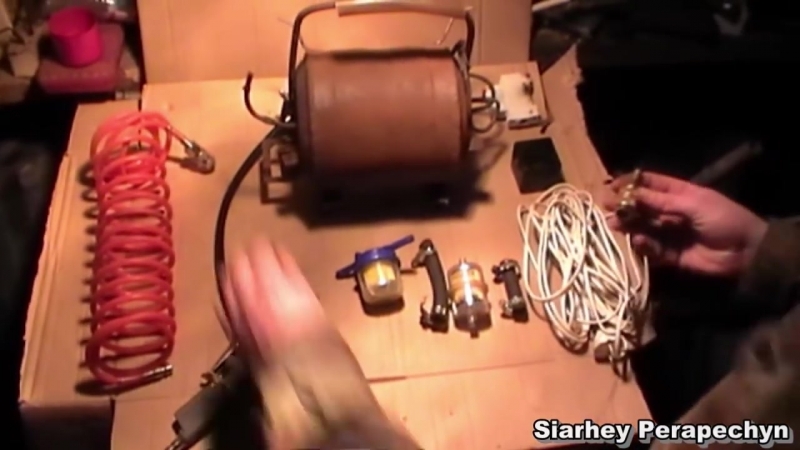

Что понадобится: кран-тройник, шланг, хомуты, кабель и вилка, вакуумный манометр, фанера, ДСП, компрессор от холодильника

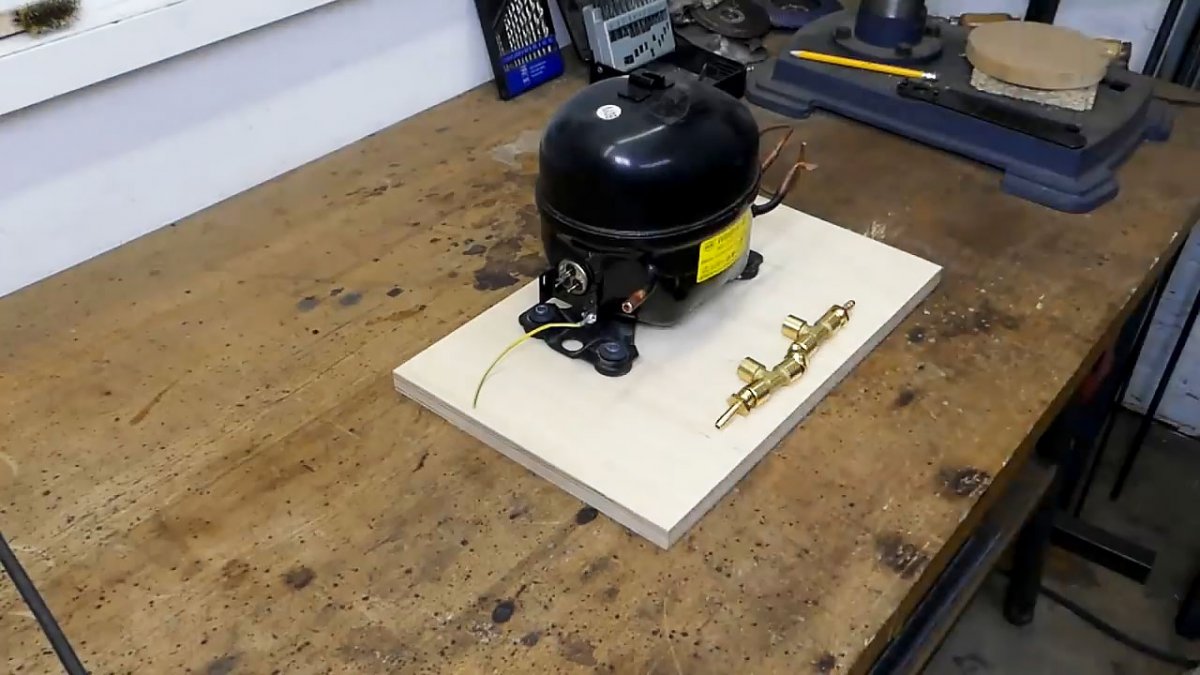

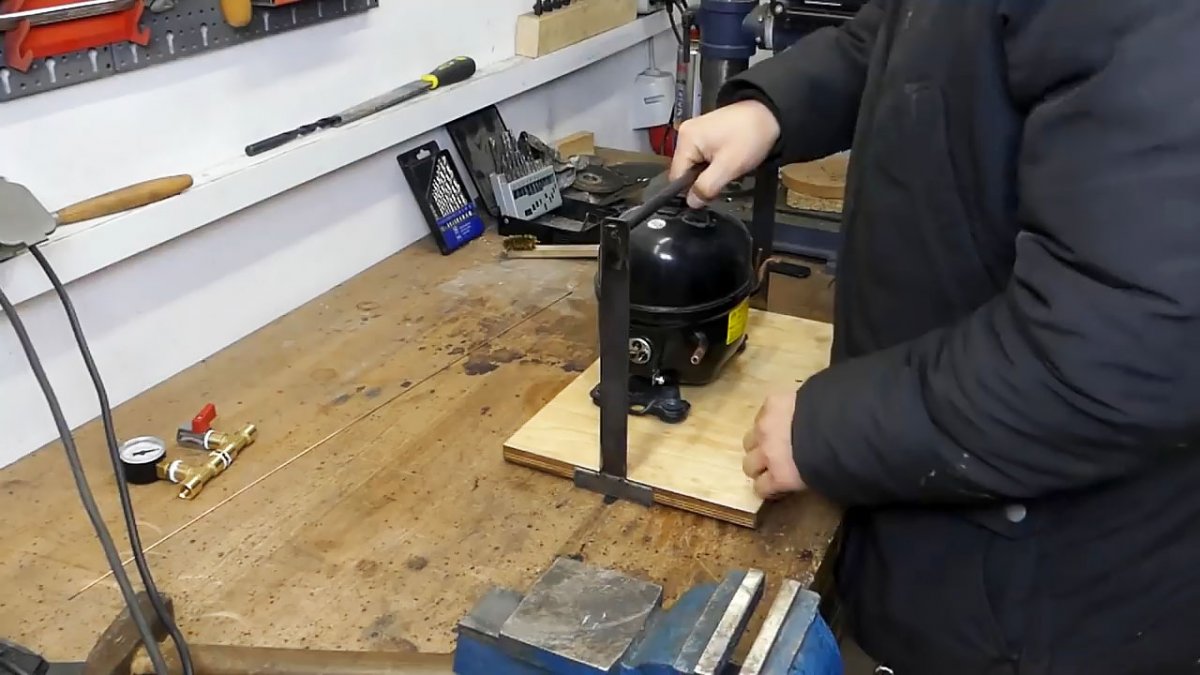

Итак, первым делом фиксируем компрессор на листе фанеры или ДСП. Далее к нему подключается провод и вилка, после чего изготавливается кронштейн под вакуумный манометр. Как только он будет готов, фиксируется и само устройство. К манометру подключается шланг, который соединяется с компрессором.

Собираем устройство. /Фото: youtube.com.

Собираем устройство. /Фото: youtube.com.

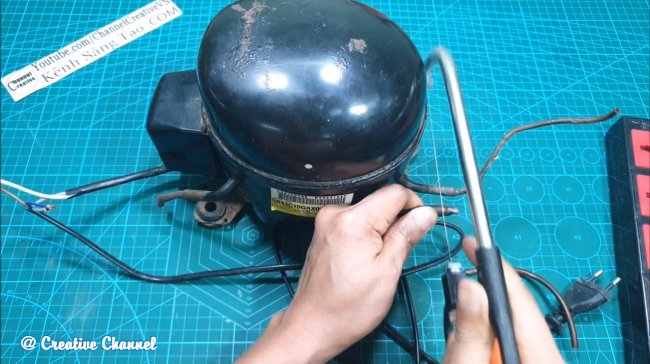

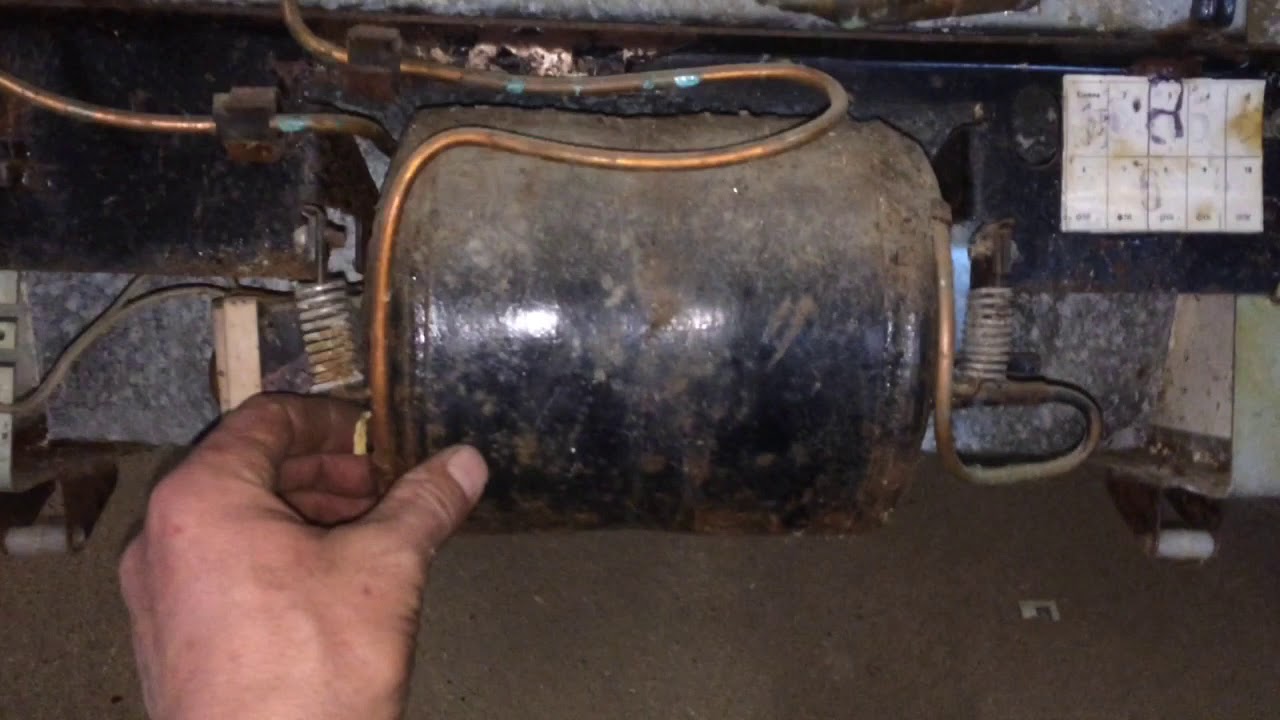

Предварительно у агрегата следует найти трубку всасывания, сделать это можно при помощи запуска устройства. После фиксации манометра к ней подводится шланг от тройника. На оставшийся свободным штуцер тройника необходимо будет поставить еще один шланг длиной 1-2 метра. В него также врезается кран-тройник. Он будет нужен для того, чтобы оперативно сбрасывать вакуум (полезно в случаях, когда насос начинает засасывать пену из камеры).

ЧИТАЙТЕ ТАКЖЕ: 8 вещей, которые мы часто видим, но не в курсе, для чего они придуманы

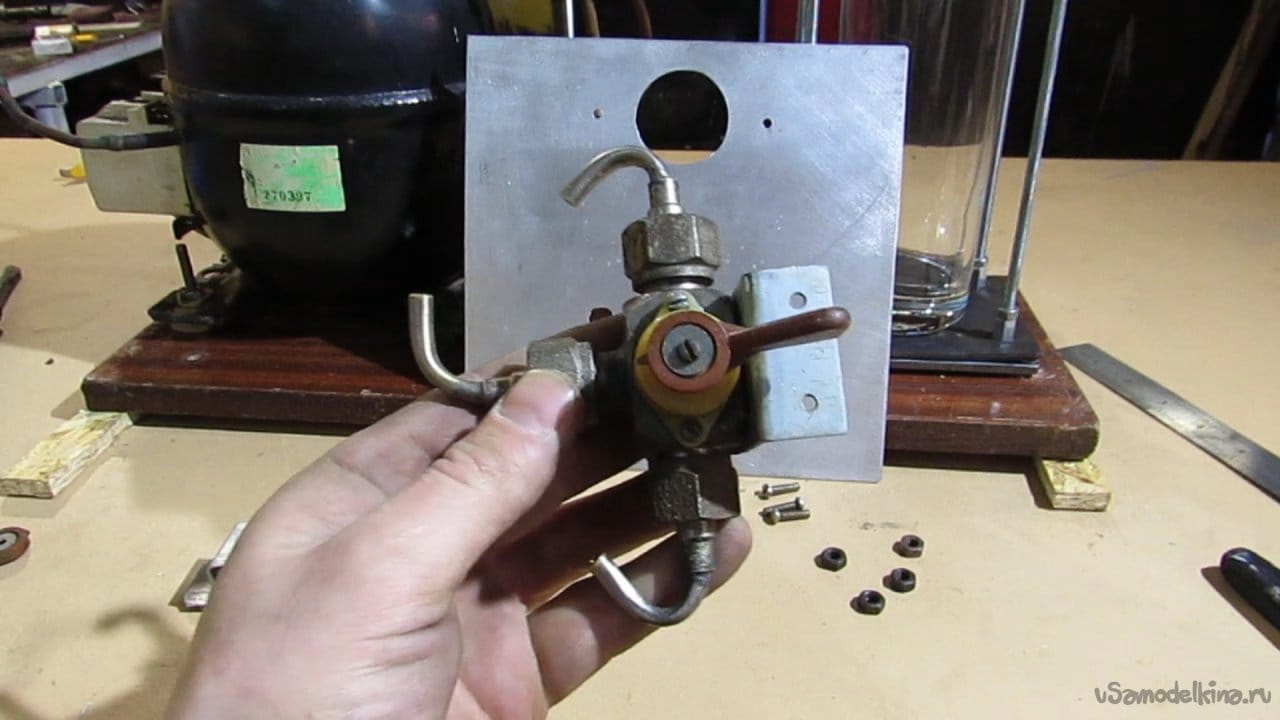

Ставим шланги и метр. /Фото: youtube.com.

Ставим шланги и метр. /Фото: youtube.com.

Для чего может понадобится такое устройство в хозяйстве? В первую очередь подобный самодельный вакуумный компрессор будет полезен в ситуациях, когда нужно откачать воздух из целлофановых пакетов для заготовки каких-либо продуктов. Также подсоединив к устройству бутылку, можно сделать камеру для стабилизации древесины.

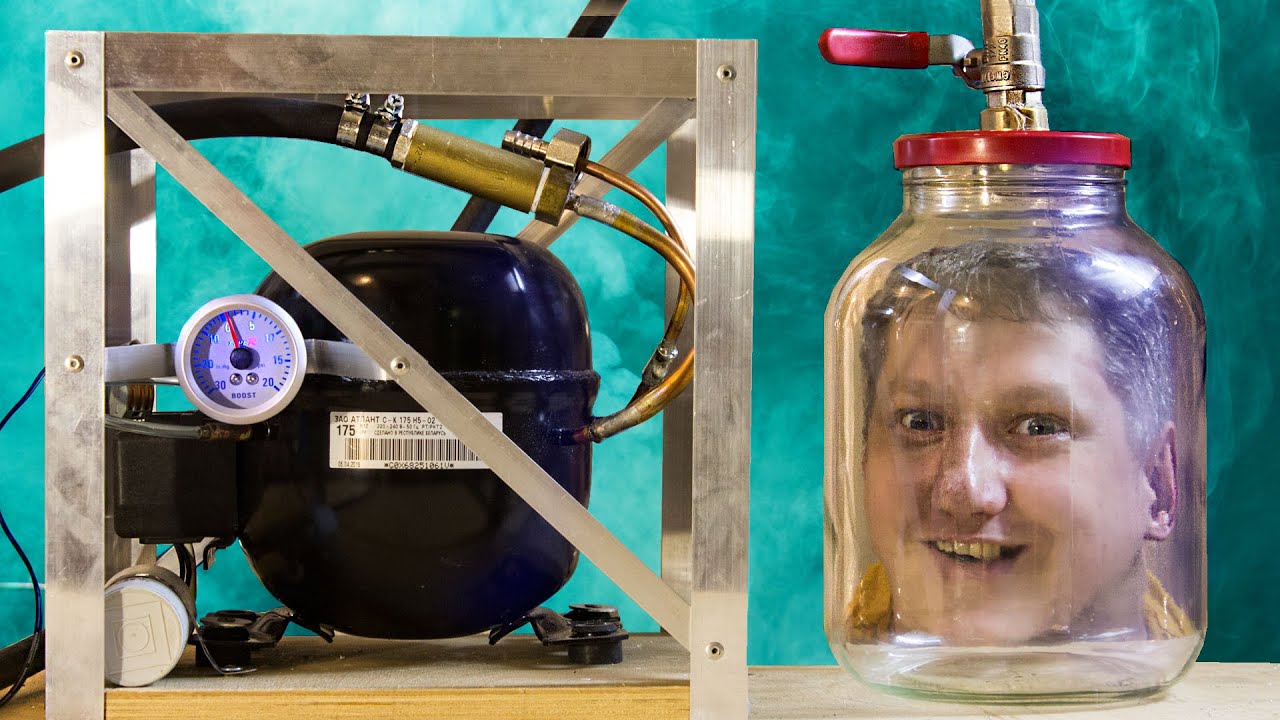

По итогу получаем полезнейшее устройство. /Фото: youtube.com.

По итогу получаем полезнейшее устройство. /Фото: youtube.com.

В продолжение темы можно почитать про то,

Тонкости обращения с поливочным шлангом.

Тонкости обращения с поливочным шлангом.

как надежно закрепить поливочный шланг большего диаметра на маленькую трубку , чтобы вода не протекала.
Источник: https://novate.ru/blogs/230920/56128/

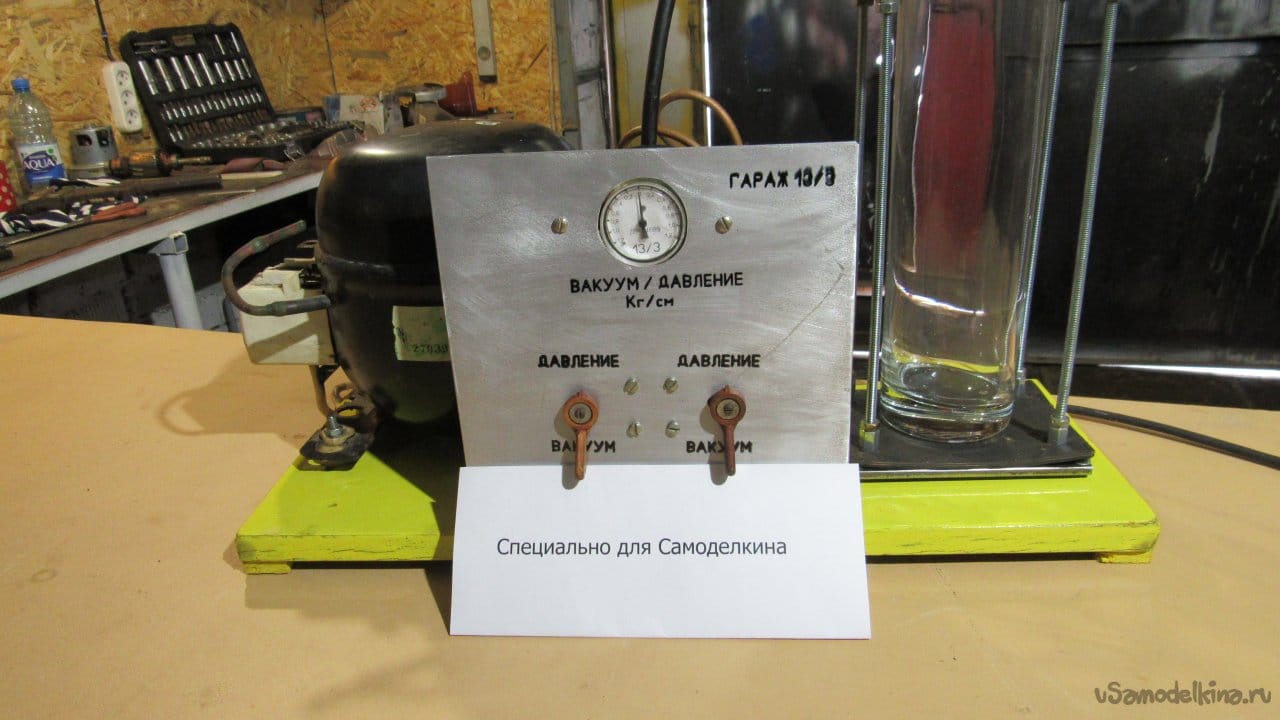

Создание насоса из компрессора холодильника

Обыкновенный холодильник, который стоит в каждой квартире и каждом доме, помогает длительный срок сохранять пищу непортящейся. Мало кто задумывался о принципах работы этого агрегата – достаточно того знания, что он создает холод, при котором продукты питания долгое время не теряют свои качества.

На самом деле холодильник не создает холод, а отбирает тепло у воздуха, и эта его способность может пригодиться как ни странно, и для обогрева дома. Тепловой насос своими руками из холодильника станет хорошим решением для небольших домов, где мощности стандартной установки будет достаточно для перемещения охлаждающей жидкости.

Создается тепловой насос следующим образом: холодильник полностью разбирается, и из него извлекаются самые нужные элементы. Это даже не трубки с идущим по ним фреоном, а компрессор. Насос из компрессора холодильника будет перемещать смесь воды и фреона по трубам, которые проводят вдоль дома, обеспечивая тем самым его прогрев. Откуда же берется тепло для жидкости? Для этого используют внешние источники – такие, как подземные воды, или само геотермальное тепло. Чтобы оно помогало в отоплении дома, необходимы скважины, либо помещение трубок с жидкостью в среду, имеющую большую температуру, чем в среднем на улице. Если поблизости имеется горячий источник, это может стать простым и дешевым решением вопроса.

Чтобы в доме сохранялось тепло, необходимо проследить за его теплоизоляцией. Важную роль в этом играет проведенный ремонт и материал, из которого изготовлены деревянные полы и стены. Для больших помещений, или в условиях сильного понижения температуры, вариант с компрессором из холодильника может быть малоэффективным.

Следует учесть также, что хотя фреон и не относится к ядовитым газам, но, тем не менее, герметичность всех труб должна быть максимальной – было бы нежелательно, чтобы из-за неплотного стыка все труды пропали даром. Фреон легко испаряется, поэтому необходимо обеспечить замкнутую и четко функционирующую систему – тогда пополнение запасов газа может потребоваться только в редких случаях.

Вторым полезным приспособлением, которое может быть изготовлено из стоящей на кухне техники, стал вакуумным насос из компрессора холодильника. Многие слышали про такую вещь, но видел далеко не каждый. Между тем те продукты, которые мы покупаем в магазине, чаще всего упакованы именно с его помощью – из под слоя упаковка был откачан воздух, создавая внутри вакуум. Мало того, что упаковка теперь плотно прилегает к продукту, так и хранится он станет намного дольше – в таких условиях практически не встречаются бактерии, наносящие вред продуктам питания. Так как сделать из компрессора холодильника насос – задача, посильная каждому, даже старый холодильник может еще долгое время послужить в качестве насоса создания вакуума. Можно получить продукты, которые будут долго храниться, и не портиться. Помимо этого, мощный насос может быть применен для уменьшения объема вещей (курток и т.д.), чтобы затем пакет с ними можно было поместить в сумку или чемодан.

Как сделать из компрессора холодильника насос? На самом деле достаточно лишь извлечь его, обрезав все идущие к нему шланги, и затем можно пользоваться насосом для получения вакуума в пакетах. Главное – обратить внимание на способ его подключения к сети, иначе придется потратить время на попытки подключить его отдельно от холодильника, из которого компрессор был вытащен.

Насос из компрессора холодильника своими руками. Манипуляции с автомобильным компрессором. Особенности получения энергии со скважины

Вакуумные насосы ныне активно используются в промышленной и бытовой сфере.

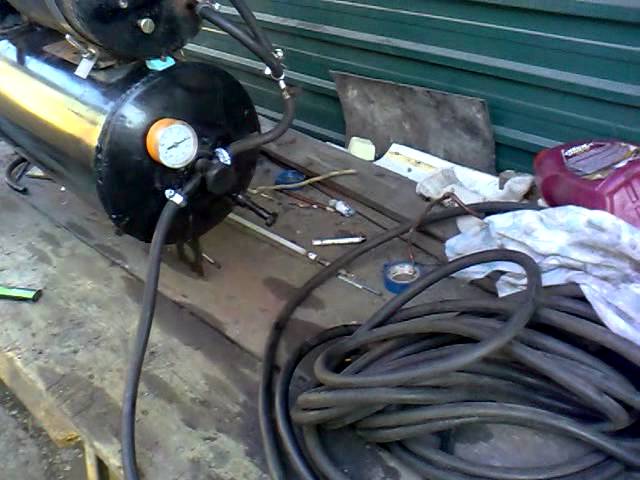

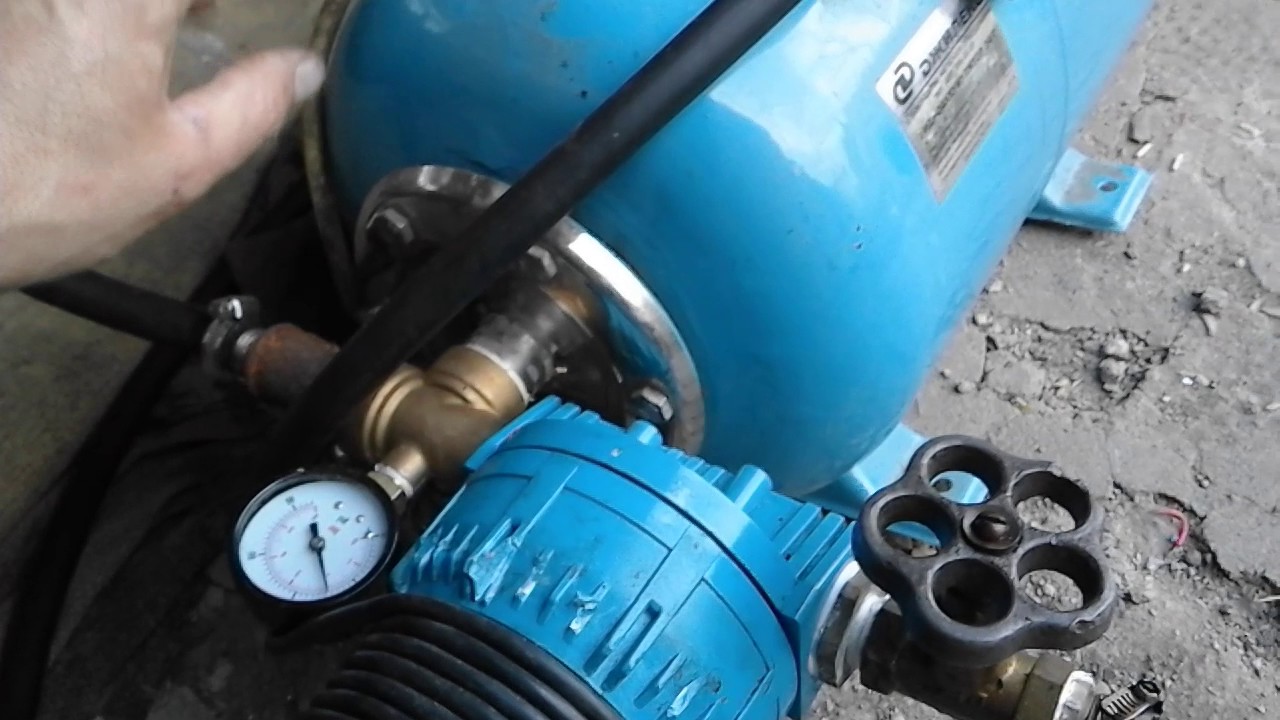

Их стоимость высока, поэтому далеко не каждый хозяин может себе позволить ценное приобретение. Впрочем, не обязательно покупать заводскую модель, установку можно сделать и своими руками. Собирать с нуля достаточно сложно, гораздо проще будет, если взять за основу какое-нибудь готовое изделие, например, компрессор.

Это ситуация, которая происходит всего несколько дней в году. Чтобы избежать установки теплового насоса, предназначенного для покрытия этого пикового спроса на тепло, используются комбинации со вторым источником тепла. Это значительно улучшает использование теплового насоса и снижает его стоимость. Чаще всего в качестве второго источника используется электрический котел. Тепловой насос обычно предназначен для покрытия примерно 60% потерь тепла. При более низких температурах автоматически включается электрический котел или другой источник тепла.

Манипуляции с автомобильным компрессором

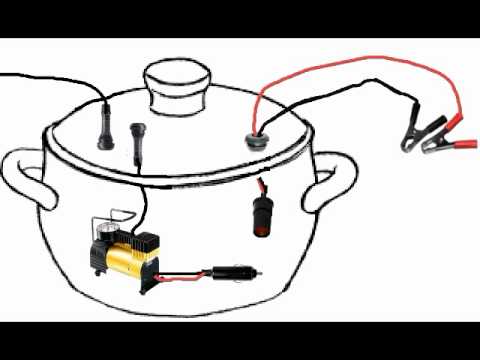

Велосипедный либо автомобильный компрессор отлично подойдёт для создания ручного вакуумного насоса своими руками.

Порядок действий:

  1. На гильзе насоса откручивают крышку, а после извлекают шток с манжетой. Если выкрутить винт, – манжета отсоединится. Её нужно будет присоединить обратно другой стороною. По завершению манипуляций шток возвращают на место.
  2. К трубке, с помощью которой насос нагнетал воздух, присоединяют обратный клапан. Пластиковое изделие можно найти в магазинах комплектующих для компрессорного и насосного оборудования.
  1. Трубку надевают на свободный конец клапана. Выбирая, следует ориентироваться на прочность материала, изделие должно выдерживать атмосферное давление. После этого вакуумный насос считают полностью готовым.

Модификация аквариумного насоса


Переделать аквариумный компрессор в вакуумный прибор совсем не сложно, достаточно поменять местами клапаны. На компрессоре откручивают крепления при помощи отвёртки. Внутри конструкции разбирают узел, в составе которого находится деталь с клапанами. Её демонтируют и осуществляют перестановку элементов.

Для этого нужно отпилить уголок корпуса и собрать узел в обратной последовательности.

Манипуляции с автомобильным компрессором

Например, с потерей тепла в 12 кВт достаточно установить тепловой насос 7 кВт. Оставшиеся 5 кВт, которые нужны только при низких температурах наружного воздуха, могут поставляться с помощью электрического бойлера. Это отражается на небольшом увеличении стоимости отопления, которое может быть принято. Недостатком является то, что из-за электрического котла необходим более сильный выключатель и, следовательно, более высокий постоянный платеж в годовом исчислении.

Производительность теплового насоса для общих семейных домов обычно составляет от 4 до 16 кВт. Принцип теплового насоса был известен в течение столетия, но с более массивными развертываниями встречается только в относительно недавнего времени. Это может быть из-за нескольких факторов, главным из которых является убывающей энергетической эффективности зданий и ценой приобретения таких насосов.

С новыми строительными материалами в Короче говоря, наши домам и зданиям не нужны столько тепла, для их затопления и стандартные тепловые насосы настолько эффективны при более низких коэффициентах нагрева.

Жидкость и накопившийся конденсат смогут удаляться самостоятельно, если проделать отверстие в нижней стенке устройства. Отвод для газов делают при помощи клея и трубочки. Компрессор от холодильника представляет собою практически готовый вакуумный насос. Следующая инструкция подскажет, как сделать полноценную установку своими руками.

Тем не менее, использование тепловых насосов имеет свои подводные камни, и очень многое зависит от того, что тепловой насос вы выбираете определенное пространство, из-за ошибки в выборе типа насоса вы станете не только много денег, но, в частности, может случиться так, что вы насос будет работать только минимально и вы его участие в системе отопления или может чувствовать.

Тепловые насосы все знакомы с холодильным оборудованием, такими, как холодильники, морозильники и кондиционирование воздуха. На схеме насоса соединен с компрессором, который изменяет давление и температуру хладагента в системе. Последняя важная часть термически различных помещений, из которого он накачки либо тепла или холода.

Инструменты и материалы

Для создания вакуумного насоса нужны следующие инструменты:

  • Плоскогубцы;
  • Сварочный аппарат;
  • Ножовка для работы с металлом;
  • Паяльник.

Необходимые материалы:

  • Компрессор от холодильника;
  • Латунная фольга;
  • Уголок из стали, размером 2,5х2,5 см;
  • Трубки стойкие к воздействию масел;
  • Кусок линолеума.

Описание процесса

Вакуумный насос делают следующим образом:

Что касается конструкции насосов, отличающейся по размещению элементов, называемых испарителем и конденсатором для. Тепловой насос воздух – вода тепловой насос земля – ​​вода тепловой насос вода – вода. Кроме того, три наиболее распространенных типов существуют различные другие типы насосов, которые являются узкоспециализированными, а использовать их или слишком часто сталкиваются. Если мы посмотрим на первый назначенный и воздушный насос – вода имеет явное преимущество в простоте монтажа, низкая стоимость и тот факт, что он может быть размещен практически в любом месте.

  1. Для начала спиливают ножовкой верхнюю часть компрессора.
  2. Потом из корпуса извлекают подвешенный на пружинах мотор. Инструменты здесь не нужны – он не закреплён.
  3. Медные трубки, что находятся в корпусе, соединяют с трубками стойкими к маслу, стыкуя с линиями «+» и «-» на моторе. Лишние элементы срезаются.
  4. Вскрытый корпус необходимо снабдить крышкой. Она должна быть немного меньше отпиленного фрагмента, чтобы масло имело возможность стекать внутрь ёмкости (по её краям). Крышку лучше всего сделать из латунной фольги, используя паяльник. Её внутреннюю сторону снабжают рёбрами жёсткости, а внешнюю – оклеивают линолеумом (для шумоизоляции).

Важно! Нередко в крышку монтируют сапун. Это дополнительное средство, защищающее от утечки, в случае, если соединения между трубками были выполнены не слишком тщательно.

Ее недостаток, однако, слабее эффективность при более низких температурах воздуха, так и для домов, а подходит, и если да, то по несколько штук, однако, имеет место в некоторых отраслях промышленности. Насос земля – ​​вода является одним из наиболее распространенных типов насосов для жилых домов. Тепло в этом случае, извлеченном из почвы с помощью одной из двух технологий, а именно либо с помощью геотермальных скважин или поверхности коллектора. Преимущество этого насоса очень сильно твердый и постоянный производительность, длительный срок службы и бесшумность работы.

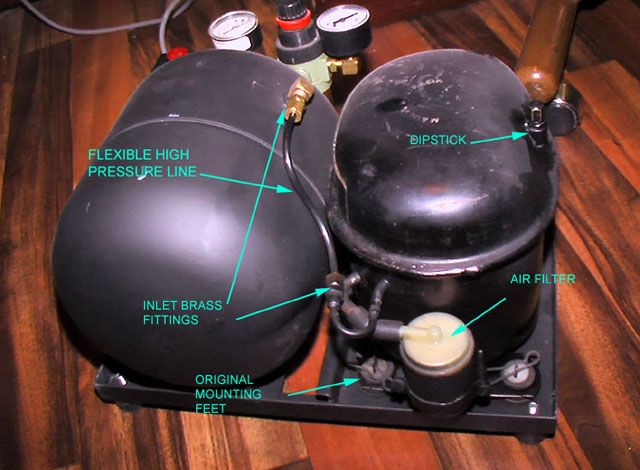

Во время работы компрессора непременно теряется некая часть масла, выбрасываемая в нагнетательную линию в качестве масляного тумана. Отслеживать расходы помогает трубчатый уровнемер. Он должен находиться за прозрачной трубкой, которая соединяется с ёмкостью при помощи шланга. Трубку можно заменить корпусом от шариковой ручки.

Недостаток, однако, дополнительные расходы на земле или на подземных работах, когда такой плоский коллектор для дома занимает от 300 до 400 квадратных метров земли, или в случае скважин до сотен метров в глубину. Этот тип насоса является сегодня, пожалуй, наиболее широко используется и его реализация должна быть спланирована до завершения самой конструкции, которая легко размещается на участке земной поверхности коллектора должна быть сорок метров без выкопать половину сад или газон.

Последние из широко используемого типа насоса воды тепловой – вода, включая в отношении производительности лучшего функционирующего и именно этот типа насосов, благодаря чему этой технологии стала заинтересована в чешской общественности. Эти насосы были первоначально введены в коттеджах или различных предметов в природе, где можно было использовать такие ресурсы. Недостаток такого насоса очень конкретное условие для существования достаточного объема грунтовых вод вблизи нагреваемого объекта. Тем не менее, важно также, чтобы оценить охват и качество таких ресурсов для развертывания насоса не компрометируют вблизи источников или скважины.

Уровнемер прикрывают колпачком для защиты от пыли, оставляя доступ для воздуха. На механизме своими руками проставляют отметины, обозначающие максимальный и минимальный уровень масла. Место стыковки трубки и шланга уплотняют герметиком.

Готовую конструкцию помещают в бокс. Его каркас делают из стального уголка размером 2,5х2,5 см. Любой листовой материал может выступить в качестве обшивки. В боковую стенку следует вмонтировать дверь, чтобы снимать показания с уровнемера, не извлекая вакуумный насос из бокса. Для фиксации будет достаточно самой простой защёлки.

Для того, чтобы установить такой насос всегда требуется специальное разрешение местных водных менеджеров. Для тепловых насосов, обозначаемых также называется аддитивной типа. КС, которое является числом, которое указывает на соотношение между мощностью производимого тепла и необходимой электрической потребляемой мощности для компрессора. Таким образом, тепловой насос коэффициент теплового пяти показывает, что на основе одного киловатт электроэнергии, поставляемой способен производить 5 кВт тепла.

Инструменты и материалы

КС, однако, как правило, не постоянно, сильно зависит от текущих климатических условий, отопительный сезон, количество отбираемого тепла и других факторов. Если вы также рассматриваете возможность ввода теплового насоса, мы рекомендуем рекомендовать вам рекомендовать улучшенную версию насоса для грунтовых вод. Мало того, что мы можем достичь высоких коэффициентов нагрева из-за температуры приближения первичных и вторичных контуров теплового насоса, но, прежде всего, путем подключения такого насоса к капиллярным сетям и эффективных вакуумных солнечных панелей, мы можем нагреть ваш дом с той эффективностью, которую вы не достигаете, и записывать недорогое перемещение в тысячах единиц в год.

Последующие действия

  1. Всасывающий патрубок соединяют с воздухофильтром. К ним, через тройник, подключают манометр. Он будет показывать уровень разрежения.
  2. Нагнетательный патрубок соединяют с воздушным фильтром, имеющим функцию улавливания масла. Фильтр имеет пробку. Если её выкрутить, можно избавиться от накопившегося масла.
  3. Если готовое изделие планируют использовать и как компрессор, без манометра не обойтись. Его устанавливают после маслоуловителя, на линии нагнетания.

Важно! При выборе манометра следует учесть, что уровень давления может достичь 6 атмосфер.

Мы будем рады отправить вам дополнительную информацию или сообщить вам, как ее реализовать дома. Просто заполните наши веб-страницы. Перед тем, как отделить компрессор от остальных охлаждающих трубок, плотно зажмите зажимную трубку в начале ребра. Это позволяет избежать ненужной утечки. Труба лучше сжимается, потому что пиление создает опилки, которые могут достигнуть компрессора. Позвольте достаточно медных трубок комфортно работать с отдельным компрессором.

Компрессор холодильника всасывает прямо в металлический контейнер, в котором он все расположен и выдувается более тонкой трубкой, которая проходит от поршня. Внутри контейнера есть лужа специального компрессорного масла низкого давления, которое смазывает двигатель, а небольшое отверстие также попадает на поршень – время от времени выливается несколько капель масла из выпускной трубы. Вот почему в выхлоп, где нефть попадает в ловушку, установлен небольшой контейнер. Двигатель компрессора всасывает масло через центробежную силу и распыляет его на ротор и внутри контейнера.

Избыточное давление совершенно не допустимо в момент запуска двигателя. Требование обусловлено спецификой пусковой схемы. Во время запуска ток, который возникает в рабочей обмотке, включает в пусковом реле электромагнит. Он притягивает сердечник с контактами. Контакты замыкаются и подают на пусковую обмотку ток. При нормальном давлении двигатель раскручивается в кратчайшие сроки. В итоге ток в рабочей обмотке падает, электромагнит размыкает пусковую обмотку и отпускает сердечник. При избыточном давлении в линии нагнетания, высокая нагрузка приведёт к быстрому износу пусковой обмотки.

Сам двигатель установлен на пружинах, которые уменьшают вибрацию. Поскольку всасывание ведет непосредственно к сосуду компрессора, хорошо вставить пылевой фильтр перед всасыванием, чтобы он не загрязнял масло и не попадал в двигатель. Даже если компрессор оснащен тепловым предохранителем, он не должен работать более 15 минут для перегрева. Однако для достижения максимального вакуума, который может произвести компрессор, обычно он занимает менее 15 минут.

Установите масляную ловушку на выхлоп компрессора. Всасывающая труба компрессора подходит для пайки латунным шлангом. Очистите трубку изумрудом и покрасьте паяным потоком. Мы наклоняем его и накладываем на него медный шланг. Чтобы убрать олово, поддерживайте его снизу алюминиевым куском. Вы можете вставить подходящий алюминиевый стержень в трубку, чтобы предотвратить попадание олова. Труба и конец трубки нагреваются горелкой, а олово добавляется к верхнему открытому концу наконечника. Расплавленный олово равномерно разливается и заполняет весь наконечник.

Подобное явления можно предотвратить, если установить на линии нагнетания электропневноклапан, а за ним – обратный клапан. Первый включают в цепь мотора и тогда, он будет открыт, пока установка не функционирует, а во время её включения – закроется.

Подобные предосторожности не имеют смысла, если компрессор будет использоваться для простых целей, к примеру, для продувки. Тем не менее, если планируется подключение какого-нибудь устройства для накопления давления, без электропневноклапана и обратного клапана не обойтись.

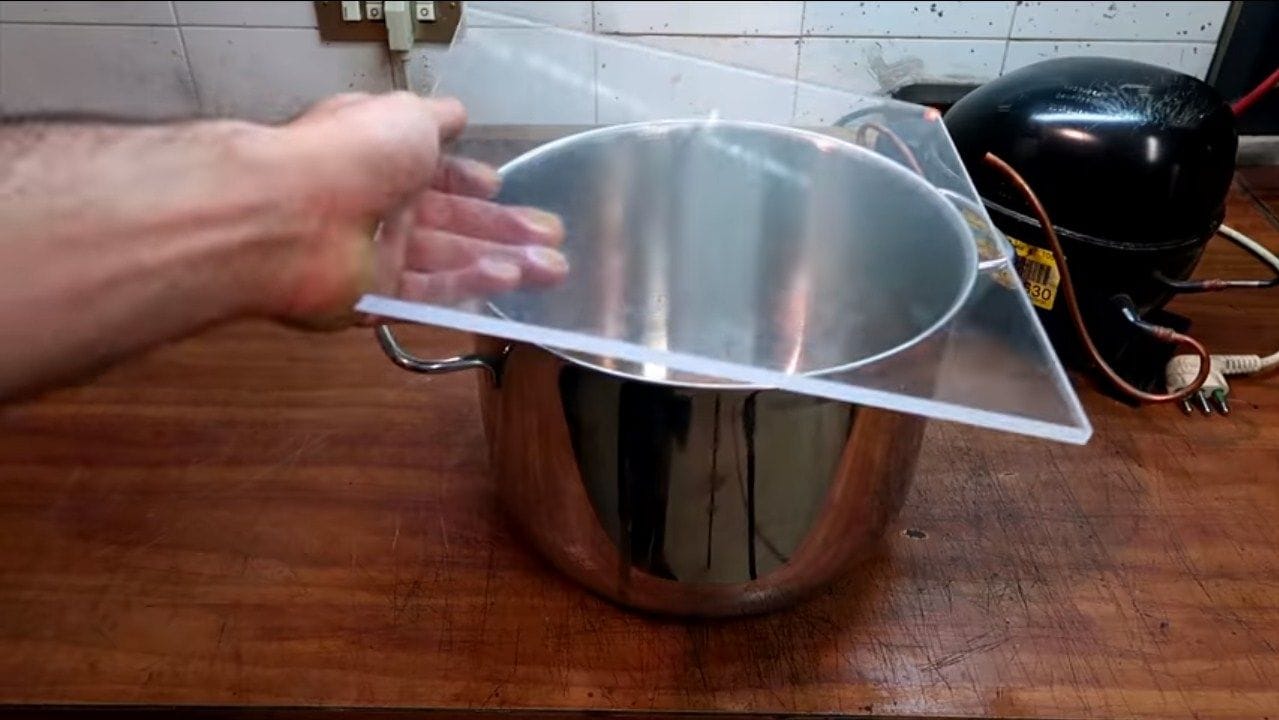

В оставшемся пространстве с задней стороны наконечника мы можем нажать силикон после охлаждения. Целью создания вакуумного насоса является создание дешевого и доступного инструмента, который позволит вам делать отличные качественные отливки, устраняя пузырьки газа и воздуха, которые иногда захватываются смолой и силиконом.

Компрессор, который каждый может видеть – с одной стороны, дует, с другой тянет. Другая дополнительная плата, переключатель, несколько винтов, фильтр, шнур 8 мм, кибертий. Основание сделано из сосновой доски, видимой на фотографии, компрессор привинчен к ней.

Важно! Когда в пусковом реле отключается электромагнит, сердечник падает, поэтому его установка на боку или в перевёрнутом виде совершенно не допустима.

Вакуумный насос готов, остаётся лишь через предохранитель подключить электричество.

Особенности эксплуатации

Самодельное устройство лучше всего расположить под столом, на столе оставляют только нагнетающую и всасывающую трубку и манометр. Для удобства запуска агрегат снабжают педалью, посредством которой и осуществляется его включение.


Вытянутый из холодильника, компрессор имел 4 кабеля в одном направлении и 3 кабеля в другом направлении. Конечно, после простого подключения к источнику питания ничего не работает.


Двигатель в компрессоре состоит из двух обмоток: – пуск, – основной. Обычно в холодильнике пусковая обмотка соединена позистором, то есть элементом, который проводит ток в течение короткого времени, подавая обмотку, а затем под воздействием тока, протекающего через него, увеличивая его сопротивление и тем самым отключая обмотку двигателя.

Хозяева загородных домов всегда трепетно относились к вопросу горячего водоснабжения и отопления.

Установка газового, электрического или дизельного котла дает возможность отопить загородный дом и снабдить его горячей водой и теплом, но в настоящее время появились альтернативы привычному нам отоплению.

Этапы сборки теплового насоса из холодильника

Затем начинается основная обмотка. Стоит восстановить компрессор от холодильника, а также вынуть стартовые элементы. Электричество – если компрессор не имеет пусковых элементов. Если у вас есть «голый» компрессор, не все потеряно. В этом случае необходимо вручную запустить компрессор, временно активируя пусковую обмотку.


Вам понадобятся два переключателя. Для запуска пусковой обмотки используется кнопка звонка. Для тех, кто любит литературу, ниже приводится описание музыкальной песни. Под общим штырем мы соединяем один провод от сетевой вилки. Второй провод от штепсельной вилки одновременно переключается на автоматический выключатель и на переключатель звонка. Затем подключите автоматический выключатель к рабочей обмотке. Второй провод соединяет переключатель звонка с пусковой обмоткой. Третий провод должен быть подключен к корпусу компрессора – обычно отмечается специальное место.

Одна из таких альтернатив – . Это достаточно дорогое удовольствие, но его можно изготовить и своими руками. О том, как это сделать, и поговорим в этой статье.

Особенность теплонасосов заключается в том, что они работают от природных источников энергии. Чтобы выделить тепловую энергию, насосу не нужно дизельного топлива, электроэнергии или твердого топлива.

В качестве источника энергии используется вода, атмосфера и грунт. Насосы не выделяют тепла, а просто переносят его в строение. При этом используется небольшое количество электроэнергии.

Для того чтобы обеспечить дом теплом, необходимо иметь всего лишь тепловой насос и источник тепла. Принцип работы системы напоминает работу обычного холодильника, только наоборот. В этом случае тепло забирается снаружи и переправляется в дом.

Важный момент: главным элементом в альтернативной системе отопления является именно теплонасос, поэтому к его сооружению нужно подойти очень внимательно.

Насос состоит из следующих элементов:
  • компрессора, который является промежуточным элементом системы;
  • испарителя. В нем происходит передача низкопотенциальной энергии;
  • дроссельного клапана, по которому хладагент (фреон) возвращается в испаритель;
  • конденсатора, где происходит охлаждение фреона и отдача тепловой энергии.

Насос работает по определенному принципу. Это выглядит приблизительно так:

Исходя из принципа работы насоса, электроэнергия тратится только на работу компрессора. В результате это и делает тепловой насос самым экономичным способом передачи тепла.

Использование старого холодильника


Устройство теплонасоса из холодильника

Итак, чтобы собрать отопительную систему в загородном доме, необходимо иметь тепловой насос.

Сегодня такие агрегаты стоят недешево, это объясняется высокими техническими характеристиками и кропотливой работой по их сборке. Но, при желании собрать теплонасос можно своими руками.

Соорудить простой теплонасос можно из бытового холодильника. Особенность техники заключается в том, что в нем есть два основных компонента теплового насоса – конденсатор и компрессор. Это позволит значительно ускорить сборку теплонасоса своими руками.

Итак, сборка насоса из старого холодильника осуществляется следующим образом:

  1. Сборка конденсатора. Элемент выполняется в виде змеевика. В холодильники он чаще всего устанавливается сзади. Эта всем известная решетка и является конденсатором, с помощью которого происходит отдача тепла хладагентом.
  2. Конденсатор устанавливается в емкость, которая обладает высокой прочностью и способна выдерживать высокие температуры. Чтобы в процессе монтажа не повредить змеевик, эксперты рекомендуют разрезать емкость и установить в нее конденсатор. После этого емкость сваривается.
  3. Далее на емкость крепится компрессор. Изготовить агрегат в домашних условиях практически невозможно. Поэтому лучше взять его со старого холодильника. При этом стоит обратить внимание на то, чтобы он был в исправном состоянии.
  4. В качестве испарителя можно использовать обычную пластиковую бочку.
  5. После того как все элементы системы будут готовы, они соединяются между собой. Для подключения агрегата к отопительной системе используют пластиковые трубы.

Таким образом, можно соорудить тепловой насос из старого бытового холодильника. Если понадобится закачка фреона в систему, то для этого нужно вызвать мастера. Такую работу можно выполнить только с помощью специального оборудования.

Возьмите на заметку: тепловые насосы из холодильника часто используют для обогрева небольших помещений и строений бытового назначения. Это может быть гараж или небольшой сарай.

Также холодильник можно использовать в качестве источника тепла. То есть он будет играть роль радиатора отопительной системы. Нужно просто смонтировать два воздуховода, по которым в технику будет поступать, и отводиться воздух.

Первый канал будет запускать в морозилку воздух, а второй выпускать. При этом происходят физические процессы, которые заставляют конденсатор нагреваться.

Применение кондиционера

Схема теплонасоса из кондиционера

Особенность кондиционера заключается в том, что по принципу работы он напоминает тепловой насос.

Но, есть некоторые отличия. Прежде всего, стоит отметить температурный режим работы климатической техники. Сплит-системы не желательно использовать при низких температурах.

Чтобы изготовить теплонасос из кондиционера, необходимо провести ряд модификаций и перепланировок:

  1. Первый способ сборки насоса заключается в переделки кондиционера. В этом случае наружный и внутренний блок меняются местами. Во внутреннем блоке находится испаритель, который нужен для передачи низкопотенциального тепла. Во внешнем же блоке установлен конденсатор, который передает тепловую энергию. В качестве теплоносителя системы отопления может использоваться как воздух, так и вода. Во втором случае конденсатор монтируется в специальный резервуар, где будет проводиться передача тепла.
  2. Второй способ заключается в установке в систему четырех ходового переключающего клапана. Выполнить такую работу смогут только профессионалы. Особенно это касается установки теплового зонда.
  3. Третий вариант заключается в полной разборке климатической техники. Детали используются для сборки теплонасоса по обычной схеме: испаритель – компрессор – конденсатор.

К сборке теплового насоса на основе кондиционера стоит подойти очень внимательно и лучше привлечь профессионала. От правильности сборки будет зависеть продуктивность агрегата.

Вакуумные насосы – физика на службе человека

Все большее применение, как в бытовой сфере, так и в промышленности получает вакуумный насос, специальное устройство, которое служит для удаления газов или паров из заданного пространства до создания определенного давления или технического вакуума. Существует немалое количество вакуумных агрегатов, которые классифицируются по особенностям своего воздействия и особенностям конструкции. Принципиально каждый вакуумный насос работает по одной схеме.






Фото 1. Вакуумные насосы промышленного назначения применяются на предприятиях для создания технического вакуума в нужных пространствах

Принцип работы вакуумного насоса

На самом деле понимание того, как работает вакуумный насос для откачки не так элементарно как может показаться на первый взгляд и требует определенных знаний в области физики. В процессе своей работы вакуумный насос элиминирует или, проще говоря, «вытесняет» пар, газ или воздух из области рабочей камеры, что приводит к постепенному изменению плоскостей. Это, в свою очередь, катализирует процесс перераспределения молекул субстанции, которая удаляется в нужном направлении.


Фото 2. Существует большое количество модификации вакуумного насоса, работающих по единому принципу, вытеснения газа из рабочего пространства


Работа вакуумного насоса – это изменение давления и объема в рабочей камере, приводящее к снижению давления, что позволяет заполнить пространство вакуумом (полным или частичным). Если вспомнить курс школьной физики, то там говорится, что молекулы вещества, находящегося в жидком или газообразном состоянии обязательно стремятся к области низкого давления. Это является определяющим фактором нормального функционирования вакуумного агрегата. Показатель давления стремится вниз в процессе забора газа в условиях замкнутого пространства через определенные промежутки времени.

Фото 3. Работа насоса обеспечивается кручение ротора с располагающимися на нем лопастями

Вакуумный насос только тогда будет функционировать в полную силу и правильно, когда рабочее пространство полностью герметично. Для обеспечения герметичности каждый вакуумный насос состоит из сложной системы колосников, колес и пластин.

Существует вакуумные насосы, которые могут производить забор газовой среды при работе, но их мощности бывает недостаточно для создания полного вакуума. В случае применения подобного типа насосов в систему дополнительно включается форвакуумные механизм, гарантирующий достижение заданного параметра давления. В случаях, если вакуумный насос не способен обеспечить требуемые значения давления, тогда применяется схема последовательного соединения насосов.

Фото 4. Когда создаваемое обычным насосом давление не достаточное, применяется форвакуумный механизм или форвакуумный насос


Водокольцевой вакуумный насос – частный случай  вакуумного агрегата

Водокольцевой насос по праву считается наиболее популярным среди всех остальных агрегатов подобного типа, поскольку он очень прост в применении и отличается малым количеством составных частей. В основе работы насоса лежит применение жидкости, в качестве которой выступает вода или различное масло для вакуумных насосов. Удаление отработавшей жидкости во время функционирования насоса происходит посредством ротора, на котором расположены лопасти.

Фото 5. В водокольцевом вакуумном насосе в качестве главного действующего элемента выступает жидкость


Принцип работы данного типа агрегатов заключается в создании внутри корпуса кольца жидкости при помощи эксцентрично расположенного ротора. Сам корпус насоса частично заполняется необходимой жидкостью, а в процессе вращения ротора с лопатками происходит ее перемещение. Рабочим пространством водокольцевого насоса является область за пределами кольца жидкости, имеющая форму серпа. Лопасти ротора делят эту область на отдельные ячейки. Во время работы насоса газ сжимается, а образуемое тепло отводится к жидкости, что требует ее периодической замены из-за постоянного нагрева. Удаление жидкости происходит через специальные нагнетательные окна.


Простейший вакуумный насос своими руками

Существует великое множество способов, как сделать вакуумный насос своими руками. Самым элементарным способом создать простейший агрегат по отсасыванию воздуха из небольшого объема является использования медицинского шприца или аквариумного компрессора. При этом в первом случае изготавливается герметичная система, подключаемая к пространству, из которого следует откачать воздух и путем движения поршня шприца создается область пониженного давления. В случае применения компрессора от аквариума потребуется его небольшая модификация, а именно замена местами клапанов, что обеспечить обратный ток воздуха.

Фото 6. Есть много способов сделать вакуумный насос своими руками, одним из которых является создание насоса из компрессора холодильника


Следующим, более сложным способом изготовить вакуумный насос в домашних условиях является создание водокольцевого насоса. Для его изготовления потребуется обычный электродвигатель, набор подшипников, услуги токаря и сварщика, труба и некоторое количество металла для изготовления ротора, лопаток и торцевых крышек.


Еще одним способом получить вакуумный насос дома является небольшая переделка обычного компрессора от холодильника. По своей сути этот агрегат уже почти является готовым масляным вакуумным насосом и требует лишь небольшой трансформации. Она заключается в удалении верхней части, извлечении двигателя и последовательном соединении всасывающей и нагнетательной линии с медными патрубками компрессора. Далее потребуется изготовить новую крышку корпуса, меньшего диаметра, чтобы она проваливалась в корпус. Также понадобится фильтр-маслоуловитель, подключающийся к нагнетательной линии и приспособление для сброса избыточного давления, монтируемое между нагнетателем и фильтром.


Фото 7. Небольшие вакуумные установки могут стать незаменимыми помощниками в хозяйстве

Вакуумный насос может найти широкое применение в домашнем хозяйстве, поскольку позволит создать идеальные условия для вакуумного хранения вещей, хранения продуктов или для ламинирования древесины. При желании и достаточном количестве знаний и умений возможно собрать простой насос собственными руками, но лучше всего найти подходящую по мощности и создаваемому вакууму модель в магазине.


Самоделки из компрессора от холодильника

Самоделки из компрессора от холодильника

Содержание статьи:

Наверняка многие домашние мастера и умельцы задаются вопросом о том, что можно сделать из компрессора холодильника. Так вот, из компрессора от старого холодильника, можно сделать большое количество самоделок, таких, как: компрессор для подкачки шин автомобиля, аэрограф, вакуумный насос, и, даже лобзик.

Ранее в строительном журнале samastroyka.ru, уже рассказывалось о холодильном компрессоре. Если быть точнее, то речь шла о том, как снять компрессор с холодильника и сдать его на металлолом. Однако, если компрессор от старого холодильника вполне рабочий, то, не спешите от него избавляться.

Самоделки из компрессора от холодильника

Самая распространенная в интернете самоделка из компрессора холодильника, это устройство для подкачки автомобильных шин и лобзик. Если вы еще до сих пор пользуетесь ножным насосом, то задумайтесь про изготовление компрессорного, с помощью которого можно будет подкачать шины своего автомобиля за считанные минуты.

Компрессор из холодильника своими руками

При изготовлении воздушного компрессора из холодильника, для подкачки шин, потребуются следующие материалы:

  1. Металлические хомуты;
  2. Резиновый шланг;
  3. Переходник от велосипедного насоса;
  4. Несколько топливных фильтров от автомобиля.

В первую очередь следует снять компрессор с холодильника, после чего его нужно будет подсоединить напрямую, с помощью вилки и медного кабеля. Клеммы подсоединения холодильного компрессора, расположены под крышкой, там же, где и реле устройства.

Поэтому, используя отвёртку, следует открутить болты удерживающие крышку, после чего, нужно будет подсоединить медные провода к клеммам компрессора. Если защитное заземление использоваться не будет, то от подключения третьего провода, на корпус компрессора, можно смело отказаться.

Далее нужно проверить, всё ли правильно сделано, и, убедиться в том, что компрессор с холодильника действительно работает. При подключении компрессора к сети, из одной его трубок должен идти воздух, а вторая трубка, наоборот, должна его всасывать.

Теперь осталось подсоединить к патрубкам компрессора фильтры. Дело в том, что воздух в компрессор может поступать с пылью, а это чревато быстрым выходом устройства из строя. Второй фильтр, на выпускном патрубке (откуда будет поступать воздух) нужен затем, чтобы предотвратить попадание масла в трубопровод.

После того, как фильтры успешно установлены, к той трубке, через которую выходит воздух, следует подсоединить шланг, предварительно зафиксировав его, металлическим хомутом. На обратном конце шланга, нужно будет установить насадку от насоса.

На этом самодельный компрессор для подкачки шин из холодильника готов. Остается лишь проверить его в работе, а при необходимости, и доделать, например, установив на него манометр.

Лобзик из компрессора холодильника

Если  приходится часто пилить древесину и работать с ней, то, пожалуй, не обойтись без такого инструмента, как лобзик. А ведь немногие знают, что из компрессора холодильника можно сделать эффективный лобзик, ничуть не хуже, чем заводской.

Особенность самодельного лобзика заключается в том, что в нижней его части крепится режущее полотно, посредством двух металлических пластин. Для этих целей придется разобрать компрессор с холодильника практически полностью, оставив лишь один поршень.

На этом лобзик из компрессора от холодильника почти готов, остается лишь сделать переходник для полотна, который будет закреплён к поршню компрессора. Для этого можно использовать две узкие металлические пластины, и болты с гайками, которые бы их стягивали и удерживали, тем самым, режущее полотно самодельного лобзика.

Всю конструкцию лучше жёстко зафиксировать под столешницей, определив заранее длину режущего полотна. Если же нужно регулировать высоту, и даже менять положение лобзика во время резки, то придется подумать над подвижной частью, к которой будет закреплён компрессор от холодильника.

Оценить статью и поделиться ссылкой:

Вакуум по дешевке – Холодильные компрессоры

Научный Американская колонна Ученый-любитель , когда под руководством C.L. Стонг, уделял значительное внимание (условно говоря) проекты с использованием вакуума. Большая часть информации о насосных системах была предоставлен Франклином Б. Ли, один авторов Стонга. Ли правильно понял, что одна из главных Препятствием для участия любителей в вакууме было наличие невысокой стоимости механические насосы.Для решения этой проблемы он разработал ряд практических преобразование доступного в то время герметичного и роторного охлаждения с ременным приводом компрессоры. Эти преобразования подробно описаны в буклет написан в 1959 Ли. Дополнительная информация была предоставлена ​​в ряде публикаций Стонга. столбцы. С нашей точки зрения, количество конверсий Ли сейчас ограничено. интерес, поскольку компрессоры, которые он модифицировал и охарактеризовал, были до 1960-х годов.Кроме того, по крайней мере, насколько мне известно, ни одного холодильника Текущее производство использует роторный насос. Все они представляют собой герметичные поршневые агрегаты (см. рисунок ниже), а их вакуумные возможности ограничены несколькими десятками Торр.

Однако современные комнатные кондиционеры Часто используют компрессоры роторно-поршневого типа. Те, что я пришел поперек произведены Matsushita, и их легко отличить от их поршневые собратья (см. фото слева).Герметичные поршневые агрегаты имеют тенденцию быть такими же широкими, как и они высокими. Также, как внутренний возвратно-поступательный механизм подпружинен, легкое встряхивание компрессора даст контрольный сигнал грохот внутри корпуса компрессора. Внутренности поворотных устройств приварены к корпусам, и корпуса значительно превышают их диаметр. Типичный блок будет иметь диаметр 5 или 6 дюймов и высоту от 9 до 10 дюймов. В На рисунке ниже показана общая компоновка одного из этих компрессоров.

В отличие от старых компрессоров, с которыми имел дело Ли, Агрегаты Matsushita не имеют внутренних обратных клапанов или других функций, препятствующих их использование в качестве вакуумных насосов. Таким образом, их использование довольно просто. В виде бытовая техника часто выводится из эксплуатации по причинам, не связанным с неисправностью компрессора (чаще имеют другие функциональные дефекты или могут просто получил «крысиный» вид), часто можно получить работающие компрессоры почти за нулевую стоимость на местной свалке (центре утилизации) или мастерская по ремонту бытовой техники. Марки кондиционеров, в которых используется этот тип компрессора, на основании моих неофициальных опросов на свалке и в магазине бытовой техники, включая GE, Водоворот, Шарп, Амана и Вестингауз. Некоторые производители (например, GE) не отображать название Matsushita на компрессоре.

Matsushita производит компрессоры для кондиционеров с Емкость варьируется от 5670 до 24880 BtuH. Компрессор от среднего размер кондиционера (8000 БТЕХ) будет иметь пропускную способность наружного воздуха около 1.5 куб. Поскольку холодильные системы содержат фреон (по крайней мере, старые системы, которые вы вероятность попадания на свалку), а так как фреон попадает в Атмосфера – нет-нет, лучше всего провести продувку в цехе холодильного обслуживания. система фреона перед снятием компрессора. Как только это будет сделано, впускные и выпускные трубы можно разрезать трубным резаком. Никогда не используйте пилу – опилки неизменно попадут в компрессор.

Пусковой конденсатор также необходимо будет снять с система. Часто это будет двухсекционный конденсатор с одной секцией. для компрессора, другой для двигателя вентилятора. Запишите, какой раздел идет с компрессором. Три клеммы двигателя находятся внутри пластиковой крышки на верхней части блока вместе с термовыключателем. Оставив этот переключатель в место важно. При использовании в холодильной системе холодный фреон / масло смесь постоянно втягивается в компрессор.Этого не бывает, когда откачка вакуумной камеры. В результате повышается вероятность перегрева и это вызовет отказ компрессора.

Установите компрессор на деревянную основу вместе с пусковой конденсатор и выключатель. Компрессор требует достаточно масла, чтобы покрыть выпускной клапан. Так как уровень масла невозможно увидеть, сделайте смета (здесь может помочь холодильный магазин) и с трубкой подключенный к впускному патрубку, запустите компрессор и всосите немного масла в агрегат.Если вы наберете слишком много масла, оно будет выплевывать из выхлопной трубы. (Некоторые плевки будут всегда происходит, и лучше всего, чтобы агрегат выпускался через трубу в небольшой контейнер, набитый безворсовой тряпкой. Это будет содержать вытесненное масло а также ограничит количество тумана, попадающего в воздух.)

Компрессор, подобный этому, откачивает небольшую камеру в о диапазоне 1 Торр. Хотя теоретически возможно получить лучший вакуум с двумя компрессорами, подключенными последовательно, у меня было только ограниченное успех в этом.Ли смог достичь давления до 10 мТорр с помощью двух последовательно соединенные винтажные компрессоры Frigidaire Meter-Miser 1950-х годов и вы можете свободно экспериментировать.

Вакуумный насос холодильного компрессора

Холодильный компрессор в старом или сломанном холодильнике / морозильнике или кондиционере можно использовать в качестве недорогого вакуумного насоса для систем с низким вакуумом (пока компрессор все еще работает). Я использовал насос из морозильной камеры 25-летней давности, которая перестала работать, когда вытек хладагент.Предполагаемая работа компрессора – сжатие газообразного хладагента от нескольких десятков фунтов на квадратный дюйм до пары сотен. Тем не менее, он по-прежнему достаточно хорошо работает как вакуумный насос.

Компрессор поршневого типа, который у меня есть, способен создавать разрежение около 27 дюймов ртутного столба (около 75 торр). Ниже представлено изображение вакуумметра при откачке. Чтобы получить еще более высокий вакуум, выходной порт компрессора может быть перекачан с помощью другого вакуумного насоса или каскадирован с другим холодильным компрессором (добавление третьего компрессора для создания еще более высокого вакуума будет иметь минимальный эффект).При накачивании на выпускном отверстии моего компрессора до 250 Торр с помощью небольшого роторно-лопастного вакуумного насоса я смог создать вакуум около 50 Торр с помощью компрессора.

Есть несколько проблем с использованием холодильных компрессоров в качестве вакуумных насосов. В холодильной системе циркулирующий хладагент смешивается с маслом, чтобы компрессор оставался смазанным. Циркулирующая смесь также обеспечивает охлаждение компрессора. При использовании в качестве вакуумного насоса компрессор больше не получает смазку или охлаждение, которые обеспечивались хладагентом.Компрессор необходимо периодически смазывать, медленно добавляя немного масла во впускное отверстие во время работы компрессора. Выходное отверстие будет иметь тенденцию выплевывать масло, а также выделять масляный туман (который опасен для здоровья), поэтому следует установить фильтр. Некоторые компрессоры поставляются с дополнительными линиями для охлаждения (эти линии можно увидеть на задней панели моего компрессора на изображениях ниже). Если компрессор будет работать в течение длительного периода времени, по этим трубопроводам может циркулировать охлаждающая жидкость (например, этиленгликоль и вода или спирт и вода).Компрессоры без этих дополнительных линий должны быть ограничены более короткими циклами, чтобы предотвратить перегрев.

Чтобы упростить смазку насоса, я добавил к впускному и выпускному отверстиям набор банок с трубкой и игольчатым клапаном, соединяющими две банки. Любое масло, которое выливается из компрессора, хранится в выпускной емкости. Чтобы смазать насос, все, что мне нужно сделать, это немного приоткрыть клапан, чтобы перелить немного масла во впускной сосуд. Я также добавил еще одну банку после выпускного отверстия и наполнил ее ватой, чтобы она действовала как фильтр масляного тумана.

Все соединено медными трубками, а трубки приклеены эпоксидной смолой к крышкам банок. Впускной сосуд покрыт эпоксидной смолой к крышке, чтобы сторона низкого давления системы была максимально герметичной. Соединения с клапаном также покрыты эпоксидной смолой. При откачке выпускного отверстия вспомогательным насосом выпускные стаканы и крышки фильтра масляного тумана заклеиваются изолентой. Эти банки нельзя закрывать эпоксидной смолой, чтобы можно было заменить масло и хлопок (охлаждающее масло можно купить в магазине автозапчастей, вероятно, лучше всего будет масло с высокой вязкостью).Окончательный результат показан ниже (щелкните эскизы, чтобы увеличить изображение).


Как сделать вакуумный насос из холодильника

Если вы остро нуждаетесь в вакуумном насосе, но не готовы платить за него, вам придется использовать некоторые из ваших ресурсов и эту статью, чтобы создать его самостоятельно. Предполагается, что у вас есть некоторые жизненно важные компоненты и вы склонны к механике.

Шаг 1. Получите холодильный агрегат

Вы можете получить его относительно дешево у местного продавца холодильного оборудования, если у вас его нет.Вам понадобится пара сильных кусачков, чтобы отрезать трубки, входящие и выходящие из устройства. Вы не захотите использовать пилу, потому что металлическая пыль может попасть в устройство через трубы и стать проблемой в дальнейшем. Убедитесь, что вы оставили много трубок, потому что вы всегда можете отрезать больше, но их непросто заменить, если вы разрежете слишком много. Вам понадобится 10 см. Закройте концы трубок для транспортировки.

Важно оставить масло внутри устройства. Он будет содержать фреон и представляет угрозу для окружающей среды.Будьте осторожны, чтобы не пролить масло, потому что эти агрегаты быстро нагреваются без надлежащей смазки. Некоторые говорят, что нужно заменить масло, и существуют разные мнения относительно использования фреона для охлаждения устройства. Более безопасный вариант – оставить только оригинальное масло внутри.

Шаг 2. Получите стеклянный шприц

Стеклянный шприц можно приобрести в аптеке или магазине медицинских товаров. Не используйте пластиковый шприц, потому что он не прослужит долго. Резина от воздушной трубки велосипеда будет использоваться для защиты стеклянного шприца.

Шаг 3 – Соберите остальные материалы

Манометр можно найти в магазине автозапчастей. Он используется для проверки всасывания топливного насоса и не стоит больших затрат. Он будет использоваться для точной настройки клапана разрежения, чтобы не вызвать обрушение формы пенопласта на нем. Давление вакуума -0,4 бар – это максимальное разрежение, которое вы хотите использовать. Все остальное можно найти у себя дома, в гараже или в универмаге.

Шаг 4. Изучите основную концепцию

Перед тем, как начать, важно понять основной принцип.Компрессор будет перекачивать при подключении. Давление вакуума перемещает поршень шприца вверх, что снижает давление на микровыключатель до тех пор, пока не будет достигнуто положение выключения. Поршень снова опустится из-за утечки вакуума, что приведет к повторному включению микровыключателя. Шприц действует как регулятор. Очень важно, чтобы система была зафиксирована в вертикальном положении.

Шаг 5 – Сборка кожухов

Коробку необходимо построить из фанеры, чтобы опасные части могли безопасно попасть внутрь.Электрические разветвители следует устанавливать в изолированном ящике, который находится сверху деревянного ящика. Разделение будет удобно для последующего обслуживания.

Шаг 6 – Установка компрессора холодильника

Агрегат должен быть надежно размещен на деревянной пластине с резиновым демпфером, прилагаемым к нему. Отрежьте трубку до 8 см. Определите входные и выходные трубки, запустив компрессор и соблюдая осторожность, чтобы масло не вылилось наружу.

Прикрепите 20-сантиметровую трубку к выходной трубке и направьте ее вертикально на кусок дерева примерно таких же размеров.Присоедините шар для пинг-понга к концу и просверлите в нем небольшие отверстия для вентиляции. Этот шар будет служить рекуператором масла.

Вакуумная трубка должна быть прикреплена к входной трубке с добавлением Т так, чтобы одна трубка проходила в мешок, а другая – на вход регулятора. Манометр можно добавить, используя другой Т, но он должен быть закреплен, чтобы не увеличивать утечку воздуха.

Шприц следует надежно зафиксировать резиновым отрезком от велосипедной трубки. Движение поршня должно быть ограничено так, чтобы он перемещался только для полного нажатия переключателя, но не ниже. Это можно сделать с помощью одного-двух гвоздей.

Закройте все звенья силиконом и стяжками и дайте высохнуть. Тестирование и устранение неполадок.

Как вы вакуумируете компрессор холодильника? – Кухня

Как чистить змеевики холодильника: пошаговое руководство

  1. Шаг 1: Осторожно отодвиньте холодильник от стены.
  2. Шаг 2: Отключите холодильник от сети.
  3. Шаг 3: Найдите катушки.
  4. Шаг 4: Начните пылесосить.
  5. Шаг 5: Используйте кисть, чтобы удалить все стойкие частицы грязи.
  6. Шаг 6: Соберите всю скопившуюся на полу грязь пылесосом.

Сколько вакуума может создать компрессор холодильника?

В холодильнике понижается давление до 20-50 мбар, если в нем есть поршневой насос. Лучшие компрессоры можно найти в больших холодильниках / морозильниках и установках для кондиционирования воздуха, которые понижают давление до 1 мбар.

Что убивает компрессор холодильника?

Обычно компрессоры умирают из-за изменений в системе кондиционирования или охлаждения, которые влияют на производительность компрессора. Например, закупорка жидкости – частая причина отказа компрессора, но компрессор не вызывает этого явления.

Как работает вакуумный насос?

Вакуумные насосы по существу перемещают молекулы газа из одной области в другую, чтобы создать вакуум, изменяя состояния высокого и низкого давления. По мере того, как молекулы удаляются из вакуумного пространства, становится экспоненциально сложнее удалить дополнительные, что увеличивает требуемую мощность вакуума.

Как работают компрессоры холодильников?

На первой стадии холодильного цикла хладагент поступает в компрессор в виде пара низкого давления.Компрессор сжимает хладагент до пара под высоким давлением, вызывая его перегрев. После сжатия и нагрева хладагент покидает компрессор и переходит на следующую стадию цикла.

Удаляет ли хладагент при вакуумировании?

Нет необходимости использовать вакуумный насос для удаления хладагента. Удалить хладагент путем его конденсации очень просто. Если вы механик по теневому дереву, то вот что помогло мне собрать и сохранить R134a: купите резервуар для сбора хладагента с фитингами 1/4 дюйма.

Зачем нужен пылесос?

Процесс создания вакуума выполняется для того, чтобы избавить систему от этих потенциально вредных веществ, чтобы хладагент в системе имел чистую среду, в которой он может работать наилучшим образом. Отсутствие надлежащего вакуума может привести к: преждевременной коррозии. Ограничения по строкам.

Каковы признаки неисправного компрессора холодильника?

Вы узнаете, что ваш компрессор неисправен, когда он начинает издавать необычный шум, компрессор перегревается или не обеспечивает надлежащего охлаждения, или когда компрессор холодильника слишком часто включается и выключается.

Как узнать, неисправен ли компрессор холодильника?

Лучший способ узнать, что с компрессором что-то не так, – это немного отодвинуть холодильник от стены и внимательно прислушаться. Если двигатель работает с легким гудением, но температура превышает нормальный диапазон, вероятно, проблема с компрессором.

Как я узнаю, что мой компрессор забивает?

Громкий стук в компрессоре свидетельствует о пробке.Шум создается гидравлическим сжатием – компрессор пытается сделать то, для чего он не был предназначен – сжать жидкость. В баллоне будет достигнуто чрезвычайно высокое давление. В верхней части поршня можно пробить отверстие.

Удаление воздуха из системы охлаждения холодильника без вакуумного насоса

Замена компрессора без вакуумного насоса

Для замены компрессора необходимо использовать вакуумный насос.Солнечная

Замена компрессора без вакуумного насоса

Холодильники для вакцин с питанием

обычно располагаются вдали от электросети. Большинство вакуумных насосов питаются от сети переменного тока, что затрудняет замену компрессора. Мы разработали метод удаления воздуха из системы без использования вакуумного насоса. Этот метод требует установки клапана доступа на стороне высокого и низкого давления системы.

Процедура эвакуации

1 – Установив новый компрессор, включите компрессор и нажмите кран доступа на стороне высокого давления системы.Следите за давлением на стороне низкого давления в системе. Когда давление упадет до минимума, закройте кран доступа на стороне высокого давления системы и выключите компрессор. Этот процесс займет около 5 минут.

2 – Зарядите сторону низкого давления системы примерно до 14 фунтов на кв. Дюйм.

3 – Подождите около 3 минут, чтобы давление на стороне высокого и низкого давления выровнялось.

4 – Теперь включите компрессор и нажмите кран доступа на стороне высокого давления.Когда давление на стороне низкого давления станет настолько низким, насколько возможно, позвольте клапану доступа на стороне высокого давления закрываться и выключите компрессор.

5 – Повторите шаги 2, 3 и 4. Обратите внимание, что при последовательном вакуумировании давление на стороне низкого давления не упадет так низко из-за абсорбции хладагента в компрессорном масле и его медленного сброса.

6 – Зарядите сторону низкого давления системы примерно до 14 фунтов на кв. Дюйм.

7 – Подождите 3 минуты, пока давление не выровняется.Включите компрессор и нажмите кран доступа на стороне высокого давления. На этот раз, когда газ больше не выходит из клапана доступа со стороны высокого давления, дайте ему закрыть. Теперь воздух удален из системы.

8 – Заправьте систему соответствующим количеством хладагента и включите компрессор.

9 – При необходимости отрегулируйте заряд системы. При необходимости замените их.

Описание вакуумных насосов

– Инженерное мышление

Узнайте, как работают вакуумные насосы, основные части и почему мы их используем.В этой статье подробно описан основной принцип работы одноступенчатых и двухступенчатых вакуумных насосов для инженеров HVAC. Для получения дополнительных статей по проектированию HVAC НАЖМИТЕ ЗДЕСЬ .

Прокрутите вниз, чтобы посмотреть руководство YouTube.

Что такое вакуумные насосы?

Вакуумные насосы широко используются инженерами по кондиционированию воздуха и холодильной технике для удаления воздуха или неконденсируемых веществ, таких как вода, из системы. Нам необходимо удалить их из системы, потому что они вызывают неэффективную работу системы охлаждения, а также могут вызвать коррозию внутренних частей.

Эта процедура выполняется перед заправкой новой системы или когда существующая система подверглась ремонту, когда хладагент уже был восстановлен. В любом случае есть вероятность, что воздух и влага загрязнили систему.

Где они связаны?

В типичной системе кондиционирования воздуха вы увидите эти вакуумные насосы, подключенные через коллектор на стороне высокого и низкого давления системы. Лучший способ сделать это – снять коллектор и подключить вакуумный насос к линии всасывания с помощью манометра, подключенного к линии жидкости, поскольку это самая дальняя точка в системе, чтобы вы могли получить истинные показания.

Подключите датчик к кондиционеру

. Мы объединились с нашим другом Брайаном в школе HVAC для этой статьи. Его видео на YouTube расскажет, как на самом деле подключить вакуумный насос к реальной системе, а также даст множество отличных технических советов для развития ваших знаний и навыков. Чтобы посмотреть его видео на YouTube, НАЖМИТЕ ЗДЕСЬ.

Основные части вакуумного насоса

Если взять стандартный вакуумный насос, который выглядит примерно так, как показано ниже.

Вакуумный насос

У нас есть электродвигатель сзади, компрессор спереди, ручка вверху и опорное основание внизу.Затем у нас есть впускное отверстие, которое соединяется с системой для удаления воздуха из системы, и у нас также есть выпускной патрубок для его вывода в атмосферу. В передней части компрессорной секции мы найдем смотровое стекло уровня масла, чтобы мы могли определить, сколько масла находится в камере, а также его состояние.

Части вакуумного насоса

Когда мы разбираем устройство, мы видим, что у нас есть вентилятор и защитный кожух, установленные на задней части двигателя. Внутри двигателя находится статор с катушками. Концентрирован на этом; у нас есть ротор и вал, который приводит в движение компрессор.Спереди у нас есть камера сжатия. Это двухступенчатая версия компрессора, которая позволяет нам создавать более глубокий вакуум, поэтому у нас есть две камеры сжатия. Внутри камер находятся роторы компрессора и лопатки, которые выводят воздух из системы. Сверху камеры сжатия расположен пластинчатый клапан, который выпускает воздух из выхлопной трубы. Когда мы снимаем защитный кожух вентилятора, мы видим, что вентилятор соединен с валом, который проходит через насос. Вентилятор используется для охлаждения электродвигателя и обдувает корпус окружающим воздухом, чтобы его рассеять.Ребра на кожухе увеличивают площадь поверхности кожуха, что позволяет отводить больше нежелательного тепла.

Ребра на кожухе помогают отводить тепло

Внутри двигателя

Внутри двигателя находится статор, намотанный медными катушками. Когда электрический ток течет через медные катушки, он создает магнитное поле. Это магнитное поле воздействует на ротор, и это заставляет его вращаться. Ротор соединен с валом, и вал проходит по длине насоса от вентилятора до компрессора.Сюда; когда ротор вращается, компрессор вращается, и именно это мы используем для создания эффекта вакуума и удаления воздуха из системы.

через GIPHY

Просто обратите внимание, когда мы думаем о вакууме; мы думаем о всасывающей силе, но на самом деле это не так. Мы подробно расскажем, почему, ниже.

Внутри компрессора

Если мы заглянем внутрь компрессора, то увидим, что у нас есть впускное отверстие, которое подключено к системе, которую мы откачиваем. Затем у нас есть выпускное отверстие и язычковый клапан, который отводит воздух и удаляемую влагу.

В центре ротор сжатия и камера сжатия. Обратите внимание, что ротор эксцентрично установлен внутри камеры, что означает, что он не совсем центральный, это ключевая особенность, которую мы подробно рассмотрим ниже. Вал соединяется с ротором и заставляет его вращаться.

Внутри ротора установлены две подпружиненные лопатки. Пружины всегда пытаются вытолкнуть лопатки наружу, но они удерживаются на месте стенками камеры сжатия. Концы лопастей всегда соприкасаются со стенкой, и есть тонкий слой масла, который помогает образовать уплотнение между ними.Когда ротор вращается, пружины продолжают толкать лопатки наружу, так что лопатки повторяют контур камеры сжатия.

Внутри вакуумного насоса

Когда насос запускается, ротор перемещается через входное отверстие и обнажает область внутри камеры сжатия. Эта область будет находиться под более низким давлением по сравнению с давлением внутри системы; поэтому воздух и влага внутри холодильной системы устремятся внутрь, чтобы попытаться заполнить эту пустую область.

Почему это так?

Давление всегда течет от высокого к низкому, поэтому, если мы подключились, например; два баллона с разным давлением, газы будут двигаться со стороны высокого давления в сторону низкого давления, пока оба не будут иметь одинаковое давление. Сторона низкого давления была вакуумной, но она не всасывала газы, а сторона высокого давления проталкивалась внутрь. Это и есть эффект вакуума. Газы хотят уравновесить и будут течь от высокого до низкого давления. Газы пытаются уравнять давление в соединенных областях. Поэтому мы используем вакуумный насос для создания области более низкого давления, чтобы нежелательные газы
внутри холодильной системы устремились из системы, чтобы попытаться заполнить эту область более низкого давления.

В нашем сценарии соединительный шланг и новая область низкого давления в камере сжатия становятся продолжением холодильной системы, поэтому газы в системе будут стремиться заполнить ее и попытаться уравнять давление между этими двумя.Однако это ловушка, потому что по мере того, как ротор продолжает вращаться, вторая лопасть сметает и улавливает этот объем газа в камере между двумя лопастями. Другая лопасть проходит через входное отверстие и создает еще одну область более низкого давления, поэтому больше газов устремляется внутрь, чтобы снова и снова заполнять эту пустоту. По мере вращения компрессора объем камеры начинает уменьшаться, поэтому ротор не отцентрован идеально, поэтому мы можем изменять объем захваченных газов. Это уменьшение объема приведет к сжатию газов в более тесное пространство, что приведет к увеличению давления и температуры.

Он продолжает вращаться в меньший объем, пока давление не станет достаточно высоким, чтобы заставить пластинчатый клапан на выхлопе открыться, и газы будут выпущены.
Компрессор продолжает вращаться, и при этом следующая партия газов втягивается в систему, и этот цикл продолжается.

через GIPHY

Большинство вакуумных насосов будут двухступенчатыми, что означает, что есть две камеры сжатия, соединенные последовательно, причем выхлоп из первого компрессора соединяется непосредственно со входом второй камеры.Такая конструкция позволяет насосу создавать более глубокий вакуум.

Двухступенчатая конструкция

Когда у нас есть один компрессор; выходное отверстие находится под атмосферным давлением, как описано выше. Но в двухступенчатой ​​конструкции выпускное отверстие сталкивается с гораздо более низким давлением, которое является просто входом второго вращающегося компрессора и областью низкого давления, которую он создает во время этого вращения.

через GIPHY

По мере того, как вакуумный насос продолжает работать, он в конечном итоге будет вытягивать газы из замкнутой системы, что снизит давление ниже давления атмосферы, окружающей систему снаружи.

Нагрейте лампу для удаления влаги

По мере снижения давления любой влаге в системе будет легче вскипеть и испариться. Мы можем добавить немного тепла с помощью нагревательной лампы или теплового пистолета, чтобы помочь ему испариться.


Описание вакуумных насосов

Вакуумный насос холодильника

– Схема поиска и устранения неисправностей холодильника

Вакуумный насос – еще один важный инструмент, без которого невозможен профессиональный результат. Если система открыта для атмосферного давления только в течение короткого периода времени, используется метод, называемый продувкой системы.В этом методе используется сам хладагент для вытеснения воздуха, который может быть в системе. Хладагент тяжелее воздуха вытесняет воздух. Если система была открыта для атмосферы в течение длительного времени, продувка будет неудовлетворительной. Именно в этой ситуации необходимо использовать эффективный вакуумный насос. Продувка – это подача хладагента через сторону всасывания системы, позволяя ему выйти на стороне высокого давления компрессора. Хладагенту нужно дать возможность течь достаточно долго, чтобы хладагент вытеснил воздух изнутри.

Сервисный коллектор и манометры прикреплены к вакуумному насосу с помощью центрального шланга на коллекторе. Шланг со стороны низкого давления прикрепляется к стороне низкого давления системы, а шланг со стороны высокого давления – к стороне высокого давления. В системе не должно быть давления, когда к ней подсоединяется вакуумный насос. Любое давление в системе может вызвать удаление масла из вакуумного насоса. Манометр на стороне низкого давления должен показывать падение давления через короткое время после того, как давление в насосе достигнет 70 фунтов на квадратный дюйм. Если вы посмотрите в правую часть диаграммы, вы увидите температурные шкалы в градусах F.Линии, которые падают слева от чисел, являются контрольными линиями. Глядя вниз по диагонали влево, пока линия не пересечет линию 70 фунтов на квадратный дюйм. Вы можете видеть, что это пересечение происходит на линии под углом 40 градусов. Это должна быть фактическая температура всасывающей линии компрессора. Эта температура измеряется термометром. Если температура всасывания выше, чем показания, следует добавить хладагент. Если температура всасывания ниже, чем показания, часть заряда следует удалить из блока.В Таблице 26-1 используется графическая диаграмма. Другой производитель использует схему зарядки, показанную в Таблице 26-2.

Зарядка на ощупь быстро уходит в прошлое. Это может сделать техник, имеющий большой опыт работы с конкретной системой. Плохая особенность смотрового стекла заключается в том, что неопытный техник может перезарядить систему, пытаясь удалить пузырьки или вспышку из смотрового стекла. Эти техники неправильно научились заряжать систему до тех пор, пока смотровое стекло не станет прозрачным.Если бы во время нагрузочного теста использовался амперметр, был бы очевиден превышение тока. Если система имеет ограничение в фильтре-осушителе, в смотровом стекле могут появиться пузыри или мигание. Если на систему оказывается тепловая нагрузка, и она работает при температуре выше расчетной, в смотровом стекле произойдет мигание. Пример: вы проверяете конденсаторный блок холодильника размером 40 на 60 на 15 футов. Смотровое стекло мигает. Без вашего ведома, местный продавец пива доставляет в магазин свой еженедельный заказ пива.С ящиком пива, придерживая дверь открытой, чтобы он мог входить и уходить с ручным грузовиком без каких-либо ограничений.
