Ue32D6100Sw не включается: LED Samsung UE32D6100SW .
SAMSUNG UE32D6100SW. Ремонт, схема, сервис
Техническое описание и состав телевизора SAMSUNG UE32D6100SW, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LED
Если SAMSUNG UE32D6100SW не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания BN44-00458A. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора.
Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы – выпрямительные диоды и транзисторы 10NM60N (PFC), которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи.
Если у SAMSUNG UE32D6100SW нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели LD320CGC-C2, либо преобразователя их питания – LED драйвера. Иногда, при включении, изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания узла подсветки.
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения.
Материнская плата BN41-01604C подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов – CPU: SDP1001; NAND Flash: KFG2G16Q2M; WT61P805, Sil9489ACTUC. Неисправные компоненты следует заменить.
Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2CВнимание! Пользователям и владельцам телевизоров UE32D6100SW, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Прошивка Weltrend WT61P805 SAMSUNG UE32D6100, Main BN41-01604C, Panel LD320CGC-C2 CRC: 98D9D85B(384 KBit), CF75A096(1.0549163818359 Mbit!!). Схема блока питания Samsung BN44-00458A Power supply. PD46A0_BSM (BN44-00422A) PD46A1_BSM (BN44-00423A) Доработка после ремонта подсветки. BN44-00458A, SEM5025. Информация от мастера. Уменьшить ток подсветки – увеличил сопротивление резистора R9120 2.4 Ohm до 3.9 Ohm в датчике тока LED-драйвера на плате блока питания BN44-00458A.
|
Дополнительно по ремонту MainBoard

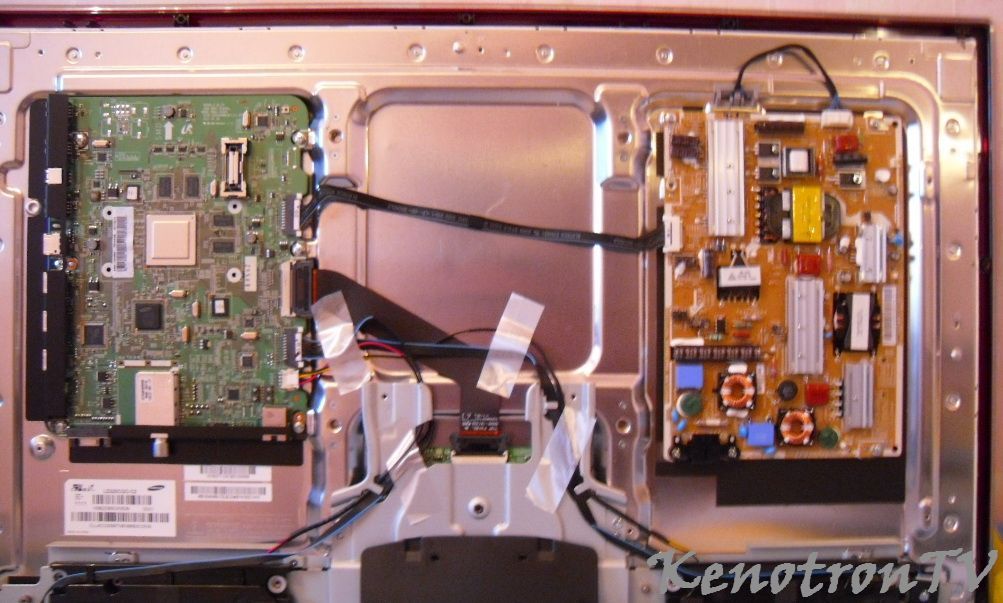

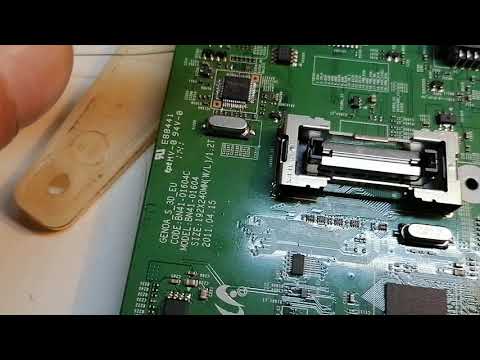

Внешний вид MainBoard BN41-01604C показан на рисунке ниже:
BN41-01604C может применяться в телевизорах:
SAMSUNG UE40D6100SW (Panel LTJ400HV03-L ), SAMSUNG UE37D6100 SW (Panel LD370CGB-C2), SAMSUNG UE46D6100 UE46D6100SW (Panel LTJ460HW03-V), SAMSUNG UE32D6100SW (Panel LD320CGC-C2), SAMSUNG UE40D6100SWXRU (Panel LTJ400HV06-L).
Дополнительно по PSU
В телевизоре UE32D6100SW установлен модуль питания BN44-00458A с применением схемы PFC (Power Factor Correction) выполняющего функцию активного фильтра для устранения высших гармонических составляющих потребляемого тока. Повышающий преобразователь на основе ШИМ-регулятора SPC7011F =FA5695N не допускает подключение электролитического конденсатора фильтра входного выпрямителя к сети непосредственно через открытые диоды, когда величину тока заряда определяет его реактивное сопротивление (порядка 15-30 ом на частоте 50 гц.). В результате преобразования, зарядный ток конденсатора будет определяться таким образом, что огибающая высокочастотных импульсов входного тока повторит фазу и форму синусоиды входного напряжения. Проверка исправности узла PFC осуществляется замером постоянного напряжения на конденсаторе выпрямителя сети. В рабочем режиме должно быть около 380V, в дежурном примерно 300V.
Внешний вид блока питания

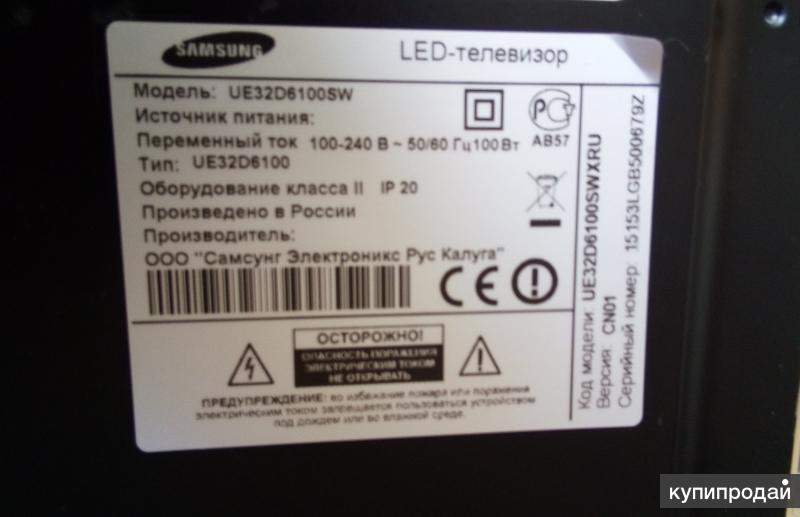

Основные особенности устройства SAMSUNG UE32D6100SW:

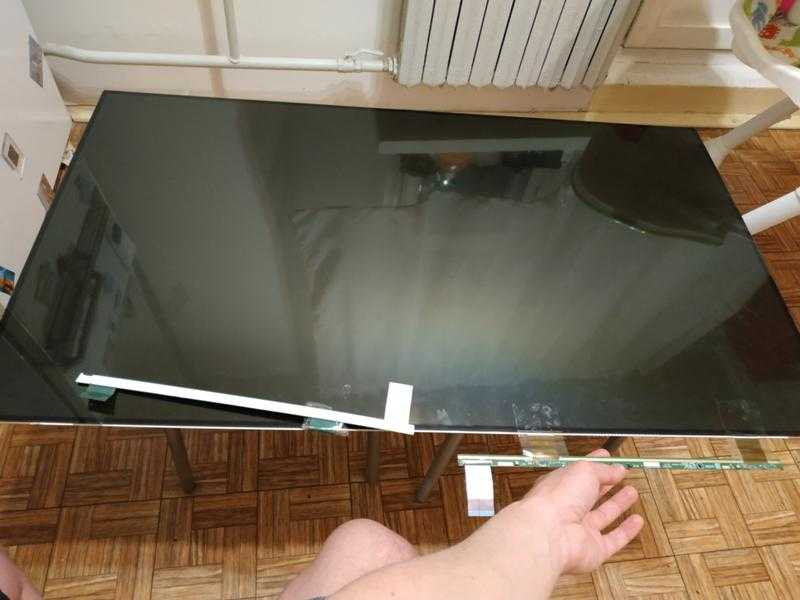

Установлена матрица (LED-панель) LD320CGC-C2 / 1021.
В управлении матрицей используется Тайминг-Контроллер (T-CON) BN81-06434A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SEM5025. В качестве силовых элементов LED-драйвера применяются ключи типа MDD5N40.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG UE32D6100SW осуществляет модуль питания BN44-00458A, либо его аналоги c использованием микросхем SPC7011F (FA5695N PFC), D2011K (Standby), FSFR1700XS (PWM) и силовых ключей типа 10NM60N (PFC).
Тюнер BN40-00211A обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.
ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
SAMSUNG UE32D6500
Chassis(Version) BN41-01587E
Panel: LD320CSC-C2 // LD320CSC-C1
T-CON: BN81-06434A
LED driver (backlight): integrated into PSU
Power Supply (PSU): BN44-00458B // BN44-00483A
PWM Power: STR-A6052M, SPC7011F, FSFR1800XSL
MOSFET Power: MDF10N60G (PFC)
MainBoard: BN41-01587E
Тuner: BN40-00217A
IC Main: SDP1001, SDP1005, SDP94, SIL9489ACTU, K4B2G1646C-HCH9, EPM240T100C4N
SAMSUNG UE32D5800VW UE32D5800
Chassis(Version) Ver: h401
Panel: LTJ320HN02-L
T-CON: LSJ320HN01-S – S100FAPC2LV0 – BN41-01678a
LED driver (backlight): integrated into PSU; 148V, 290 mA
PWM LED driver: SEM5025
MOSFET LED driver: AOTF9N50
Power Supply (PSU): BN44-00460A
PWM Power: FAN7602CMX
MOSFET Power: AOTF12N65L
MainBoard: BN41-01661B – BN94-04979C
Тuner: BN40-00196A
IC Main: K4B1G1646G-BCH9, WT61P805, NTP-7411S
Control: IR: BN96-18099L BN41-01638B

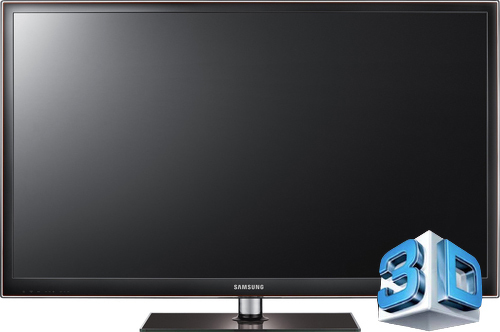

Телевизор Samsung UE32D6100 характеристики, видео обзор, отзывы
Общие характеристики*
| Поддержка 3D | есть, затворная технология |
| Стереозвук | есть |
| Формат экрана | 16:9 |
| Светодиодная подсветка | есть, Edge LED |
| Разрешение | 1920×1080 |
| Диагональ | 32″ (81 см) |
| Тип | ЖК-телевизор |
| Разрешение HD | 1080p Full HD |
Воспроизведение *
| Частота обновления | 200 Гц |
| Прогрессивная развертка | есть |
Аудио*
| Объемное звучание | есть |
| Поддержка стереозвука NICAM | есть |
| Суммарная мощность звука | 20 Вт (2х10 Вт) |
| Акустическая система | два динамика |
| Декодеры аудио | Dolby Digital |
Качество передачи сигнала*
| DVB-T | DVB-T MPEG4 |
| Телетекст | есть |
| Поддержка телевизионных стандартов | PAL, SECAM, NTSC |
| Поддерживаемые форматы входного сигнала | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Доступные разрешения при подключении к ПК | 640×480, 800×600, 1024×768, 1280×1024, 1360×768, 1920×1080 |
| Поддержка DVB-C | DVB-C MPEG4 |
Возможности подключения*
| CI | есть |
| На наушники | есть |
| Wi-Fi | опционально |
| Входы | AV, аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45) |
| Разъемы на передней/боковой панели | HDMI, AV |
| Выходы | оптический |
Функциональность*
| Запись видео | на USB-накопитель |
| Картинка в картинке | есть |
| Функция DVR (Time Shift) | есть |
| Защита от детей | есть |
| Таймер сна | есть |
| Функция 24p True Cinema | есть |
| Количество независимых TV-тюнеров | 1 |
| Поддержка DLNA | есть |
| Доступ в интернет (Smart TV) | есть |
Габариты*
| Вес без подставки | 7. 3 кг |
| Размеры без подставки (ШxВxГ) | 786x475x30 мм |
| Размеры с подставкой (ШxВxГ) | 786x533x240 мм |
| Вес с подставкой | 10 кг |
Дополнительная информация*
| Потребляемая мощность | 100 Вт |
| Цвет | черная роза |
| Возможность крепления на стену | есть |
* Точные характеристики уточняйте у продавца.
Как починить телевизор Samsung, который не включается
Нет ничего хуже, чем подготовиться к вечернему просмотру фильмов, чтобы понять, что ваш телевизор не включается.
И что еще более важно, что вы должны делать?
К счастью, это не всегда означает, что ваш телевизор сломался. Обычно этот вопрос решается за пару минут. В этой статье вы узнаете, как починить телевизор Samsung, который не включается.
Устранение неполадок телевизора Samsung без питания
Современные телевизоры намного сложнее, чем раньше. Это утверждение означает, что проблема может быть в чем угодно, от пульта дистанционного управления или источника питания до кабеля. Прежде чем паниковать, проверьте, заряжен ли пульт и надежно ли подключен шнур питания телевизора к розетке. Мы знаем, что это может звучать глупо, но люди иногда забывают о таких вещах или не понимают, что домашнее животное выбило кабель питания из розетки или кто-то случайно (или намеренно) отключил устройство.
Если это не так, вам следует сосредоточиться на индикаторе режима ожидания. Мы можем многое узнать по тому, горит ли свет, выключается или мигает. Мы предлагаем вам использовать это в качестве руководства.
Давайте начнем.
Ситуация 1: горит индикатор режима ожидания
Если индикатор режима ожидания горит, это хороший знак. Индикатор режима ожидания должен по-прежнему гореть, когда телевизор Samsung выключается. Проблема обычно связана с вашим пультом дистанционного управления, если телевизор подключен к источнику питания (не отключен или не закреплен).
Поэтому попробуйте включить телевизор Samsung, нажав кнопку питания на телевизоре. Надеюсь, он включится, подтверждая, что проблема не в вашем телевизоре. Теперь вы можете перейти к устранению неполадок с пультом дистанционного управления.
Возможно, вам потребуется перезагрузить пульт дистанционного управления. Извлеките батареи, затем нажмите и удерживайте кнопку питания в течение примерно восьми секунд. После этого вы можете вставить батарейки обратно и попробовать включить телевизор с помощью пульта. Если он все еще не работает, возможно, ему нужны новые батарейки.
С другой стороны, если вы не можете включить телевизор Samsung, нажав кнопку питания, вам может потребоваться обратиться в центр поддержки Samsung.
Советуем обращаться как можно скорее. Если вы не профессионал, вы можете принести больше вреда, чем пользы, пытаясь исправить это самостоятельно.
Ситуация 2: индикатор режима ожидания выключен
Если индикатор режима ожидания выключен, это может означать две вещи. Либо на вашем телевизоре Samsung нет питания, либо он уже включен. Индикатор режима ожидания гаснет, когда вы смотрите что-то на телевизоре Samsung. Следовательно, это может означать, что ваш телевизор включен, но экран черный, и вы ничего не видите.
Чтобы узнать, включен ли ваш телевизор, вы можете нажать любую кнопку телевизора, кроме кнопки питания. Если что-то появляется на экране, это означает, что телевизор уже включен. Однако могут быть разные причины, по которым он не работает должным образом. Чтобы узнать, что вы можете сделать, прочитайте следующий раздел о черном экране.
С другой стороны, если ваш телевизор Samsung не реагирует на нажатие какой-либо кнопки, возможно, у него проблемы с питанием.
Отключите его от источника питания, нажмите и удерживайте кнопку питания в течение нескольких секунд, чтобы разрядить остаточную энергию, и проверьте, работает ли источник питания. Вы можете проверить розетку с помощью другого устройства, например лампы или зарядного устройства для телефона. Если источник питания работает правильно, вы можете снова подключить телевизор через 30 секунд.
Многие считают этот процесс полезным. Их телевизор Samsung заработал как ни в чем не бывало. Однако, если ваш телевизор не включается или начинает мигать, вам следует обратиться в Центр поддержки.
Ситуация 3: Телевизор включен, но экран черный
Источник питания работает, телевизор включен, но на экране ничего не отображается. В этом случае проблема может быть во внешнем источнике, а не в вашем телевизоре. Сначала проверьте кабель HDMI. Возможно, он неправильно подключен, или разъем сломан, внутри или снаружи.
Отключите кабель и снова подключите его через пару секунд. Если ничего не изменится, подумайте о замене кабеля HDMI.
Ситуация 4: Мигает индикатор режима ожидания
Пользователи знают, что мигающий индикатор является наиболее неприятной ситуацией. В любом случае, есть пара вещей, которые вы можете сделать. Во-первых, попробуйте отключить телевизор. Через 30 секунд снова подключите его и попробуйте включить без использования пульта дистанционного управления.
Если это не поможет, проверьте сетевой фильтр, если он у вас есть. Люди склонны забывать об этой дополнительной связи между стеной и телевизором. Сетевые фильтры могут изнашиваться со временем. Возможно, они больше не могут обеспечить достаточное напряжение для вашего телевизора.
Однако вам следует обратиться в центр поддержки Samsung, если это не проблема. Мигающий индикатор указывает на проблему с питанием телевизора или внутренним компонентом. Опять же, слишком рискованно пытаться исправить это самостоятельно, и лучше доверить это профессионалу.
Не экспериментируйте слишком много
Вы можете найти много информации по ремонту в Интернете, и многие люди утверждают, что они ремонтировали свои телевизоры Samsung, используя такие ресурсы.
Однако помните, что существует много разных моделей, и то, что сработало для одного человека, не обязательно сработает для другого.
Вам следует обратиться в Центр поддержки вместо того, чтобы пробовать все возможные решения. Конечно, можно самостоятельно устранить неполадки с телевизором, попробовав некоторые основные исправления. Однако, если проблема не устранена, лучше обратиться за помощью к профессионалам.
Примечание. НИКОГДА не работайте с телевизором внутри, если питание подключено к розетке. Даже если телевизор выключен, электричество по-прежнему проходит через блок питания, переключатели, кнопки и конденсаторы (сопоставимые с недолговечными мини-аккумуляторами) на платах компонентов.
Когда вы обратитесь в Центр поддержки, они смогут предоставить вам более точные ответы.
В заключение, мы надеемся, что эта статья помогла вам справиться с отключением питания на телевизоре Samsung. Как видите, многие проблемы не связаны с вашим телевизором.
В центре внимания становятся внешние устройства и источники питания. Несмотря ни на что, главное сохранять спокойствие. Тогда вы сможете решить любую проблему.
6 способов починить телевизор Samsung, если он не включается (быстро и просто!) – автоматизируйте свою жизнь
Воскресенье, 18:00, и вы готовитесь провести вечер за любимым телешоу. Но прежде чем вы успеваете переключить канал, вы слышите это — зловещий щелкающий звук вашего HD-телевизора Samsung, за которым следует ужасный красный мигающий индикатор питания.
Это не ваше воображение. Ваш телевизор не включается! Вы застряли на просмотре повторов, пока не найдете кого-нибудь, кто это починит, или купит новый.
Но прежде чем паниковать, сделайте несколько глубоких вдохов и прочтите эти 5 быстрых и простых способов починить телевизор Samsung, если он не включается. 9
Содержание страницы
Почему мой телевизор Samsung не включается?
Существует несколько причин, по которым ваш телевизор Samsung может не включаться. Самая распространенная причина – неправильное подключение телевизора.
Другая возможность заключается в том, что удлинитель или сетевой фильтр не работают должным образом.
Если ни одна из этих проблем не является проблемой, это может быть проблема с пультом дистанционного управления, самим телевизором или шнуром питания.
Чтобы решить эти проблемы, попробуйте эти 5 быстрых решений:
- Проверьте все соединения.
- Попробуйте подключить устройство к другой розетке.
- Сбросьте настройки маршрутизатора, если вы его используете.
- Отключите все другие устройства от той же цепи.
- Используйте другой адаптер переменного тока или аккумулятор.
Как диагностировать проблему с телевизором Samsung?
Диагностика проблемы может оказаться непростой задачей.Первый шаг к диагностике того, почему телевизор Samsung не включается, — проверка устройства на наличие внешних повреждений.
Вот несколько причин, по которым это может произойти:
Когда горит красный индикатор и выключается дисплей, устройство находится в режиме ожидания. Сначала включите телевизор, нажав кнопку питания на передней панели устройства или пульте дистанционного управления.
Пульт больше не работает? Если это так, замените батарейки и убедитесь, что все клавиши в рабочем состоянии.
Возможно, вам потребуется подключить телевизор к другому источнику питания, если панель управления не загорается. После этого устройство можно использовать как обычно.
Появление этого сбоя, вероятно, вызвано активацией AV, HDMI или беспроводного подключения к Интернету. В результате на экран выводится изображение с мобильного устройства или ноутбука.
Чтобы возобновить просмотр эфирного телевидения, просто выключите все устройства и проверьте все подключенные преобразователи HDMI в VGA.
Обычно это происходит в районах со слабым сигналом или при плохой погоде, усилении дождя, грозе и т. д. Так что не паникуйте. Трансляция возобновится через несколько часов.
Что такое черный экран смерти в телевизорах Samsung
Черный экран смерти — одна из самых страшных проблем с телевизорами Samsung. Эта проблема может возникать по разным причинам, начиная от неисправного блока питания и заканчивая неудачным обновлением программного обеспечения.
К счастью, есть несколько быстрых и простых способов решить эту проблему. В большинстве случаев вы сможете настроить телевизор в кратчайшие сроки.
1. Проверьте наличие батарей в пульте дистанционного управления
Не забудьте проверить батарейки в пульте дистанционного управления.Одна из наиболее распространенных причин, по которой телевизор Samsung не включается, заключается в том, что батарейки в пульте дистанционного управления разряжены. Если у вас есть запасной комплект батарей, вставьте их и посмотрите, поможет ли это.
Если нет, не волнуйтесь! Есть еще несколько вещей, которые вы можете попробовать, прежде чем звать на помощь.
2. Попробуйте другие пульты дистанционного управления
Одна из первых вещей, которую вы должны попробовать, когда ваш телевизор Samsung не включается, — это использовать другие пульты дистанционного управления. Если у вас несколько контроллеров, проверьте, будет ли какой-либо из них включать телевизор.
Это может указывать на то, что оригинальный пульт неисправен. Если это не сработает, перейдите к следующему шагу.
3. Подключение внешних устройств
Одна из наиболее распространенных причин, по которой телевизор Samsung не включается, заключается в том, что он неправильно подключен к внешнему устройству. Проверьте все ваши соединения и убедитесь, что они безопасны.
Если у вас по-прежнему возникают проблемы, попробуйте отключить, а затем снова подключить все ваши устройства.
4. Убедитесь, что переключатель включен
Первое, что нужно сделать, если ваш телевизор Samsung не включается, — это убедиться, что переключатель на задней панели телевизора включен. Легко случайно нажать на выключатель и выключить телевизор, не осознавая этого.
Если переключатель включен, перейдите к следующему шагу.
5. Используйте универсальные пульты ДУ
Если ваш телевизор Samsung не включается, попробуйте использовать универсальный пульт ДУ быстро и просто.
Универсальные пульты — отличный способ управлять всеми вашими устройствами в одном месте, и их часто можно найти относительно дешево.
Если у вас завалялся запасной пульт, попробуйте!
6. Восстановление заводских настроек телевизора Samsung
Если на телевизоре Samsung возникли проблемы, попробуйте выполнить сброс до заводских настроек. Это вернет телевизор к исходным заводским настройкам и может решить проблему.
Чтобы восстановить заводские настройки телевизора Samsung:
- Нажмите кнопку «Меню» на пульте дистанционного управления
- Выберите настройки
- Выберите поддержку
- Выбор самодиагностики
- Выберите Сброс
- Введите пароль вашего телевизора. Пароль по умолчанию: 0000 .
- Выберите Сброс.
- Теперь ваш телевизор перезагрузится и перезагрузится
Обратитесь в службу поддержки клиентов Samsung
Представитель службы поддержки s Если ни один из вышеперечисленных методов не работает, это означает, что у вашего телевизора проблема с оборудованием.
В этой ситуации вам следует обратиться в службу поддержки Samsung.
Они помогут вам устранить неполадки. Вам также может понадобиться отнести телевизор в один из их магазинов, чтобы починить его. Вы можете связаться со службой поддержки Samsung по электронной почте: [email protected]
Как исправить, что телевизор Samsung не включаетсяПочему мой телевизор Samsung не включается, но горит красный индикатор
Красный индикатор на вашем телевизоре Samsung обычно означает, что ваш телевизор выключен. Это означает, что ваш телевизор находится в режиме ожидания и подключен к сети.
Если красный индикатор на вашем телевизоре Samsung мигает, попробуйте снова подключить кабель HDMI.
Если он все еще мигает, используйте другой кабель HDMI. Если он по-прежнему не работает, вы также можете попробовать выключить и снова включить телевизор, отключив его от сети, а затем подождав несколько секунд, прежде чем снова подключить его.
Почему мой телевизор Samsung не получает питание?
Если ваш телевизор Samsung не включается и вообще не горит красная лампочка, возможно, у вас проблемы с питанием.
Но прежде чем вы что-либо сделаете, ваш телевизор, возможно, тоже перешел в спящий режим. Попробуйте нажать кнопки на пульте, если будет какая-то реакция. Если это не сработает, проверьте розетку, к которой подключен телевизор, и убедитесь, что она работает правильно. Вы также можете проверить, нормально ли работает кабель питания телевизора Samsung.
Часто задаваемые вопросы
Как подключить телевизор Samsung к Интернету?
Существует несколько различных способов подключения телевизора Samsung к Интернету. Если у вашего телевизора есть порт Ethernet, вы можете подключить его напрямую к маршрутизатору с помощью кабеля Ethernet.
Кроме того, вы можете подключиться по беспроводной сети с помощью Wi-Fi. Если на вашем телевизоре нет порта Ethernet или Wi-Fi, вы можете подключить его к Интернету с помощью адаптера беспроводной локальной сети Samsung.
Как передать видео с телефона на телевизор Samsung?
Если ваш телефон поддерживает приложение Samsung Smart View, вы можете использовать его для потоковой передачи видео с телефона на телевизор. В качестве альтернативы, если ваш телефон имеет порт HDMI, вы можете подключить его напрямую к телевизору с помощью кабеля HDMI.
Можно ли использовать телевизор Samsung в качестве монитора компьютера?
Да, вы можете использовать телевизор Samsung в качестве компьютерного монитора. Для этого вам необходимо подключить компьютер к телевизору с помощью кабеля HDMI. После подключения вы сможете использовать телевизор в качестве монитора компьютера.
Что дальше с телевизором Samsung?
Согласно sidonlinelibrary, Samsung работает над новой технологией под названием S-PVA, которая обеспечивает преимущества качества экрана по сравнению с S-IPS и MVA, включая высокий коэффициент пропускания, коэффициент контрастности >1000:1 и широкий угол обзора без искажений.
