Цкт чертеж: Цилиндроконический танк (ЦКТ) – Чертежи, 3D Модели, Проекты, МАПП

Опубликовано автором

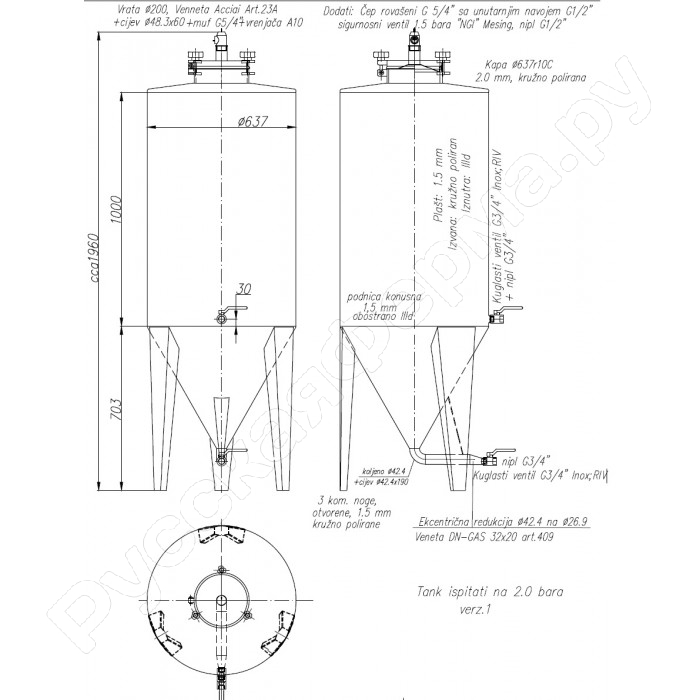

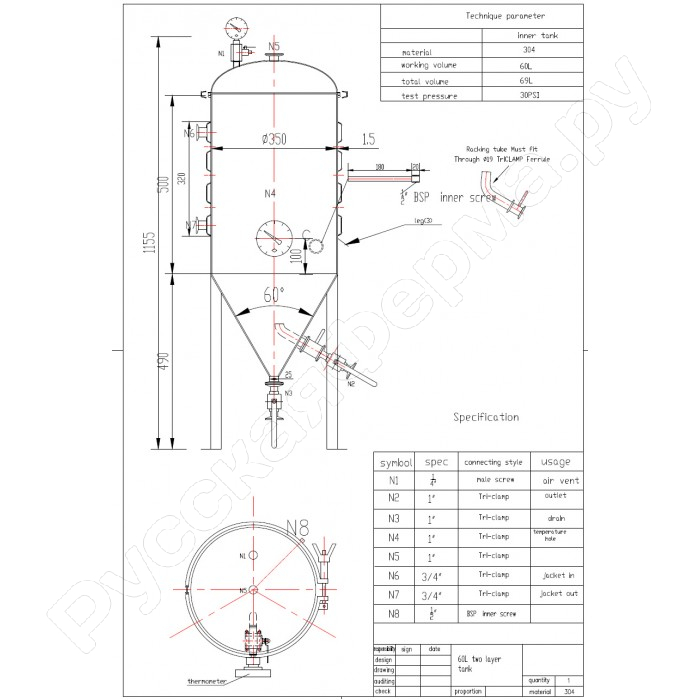

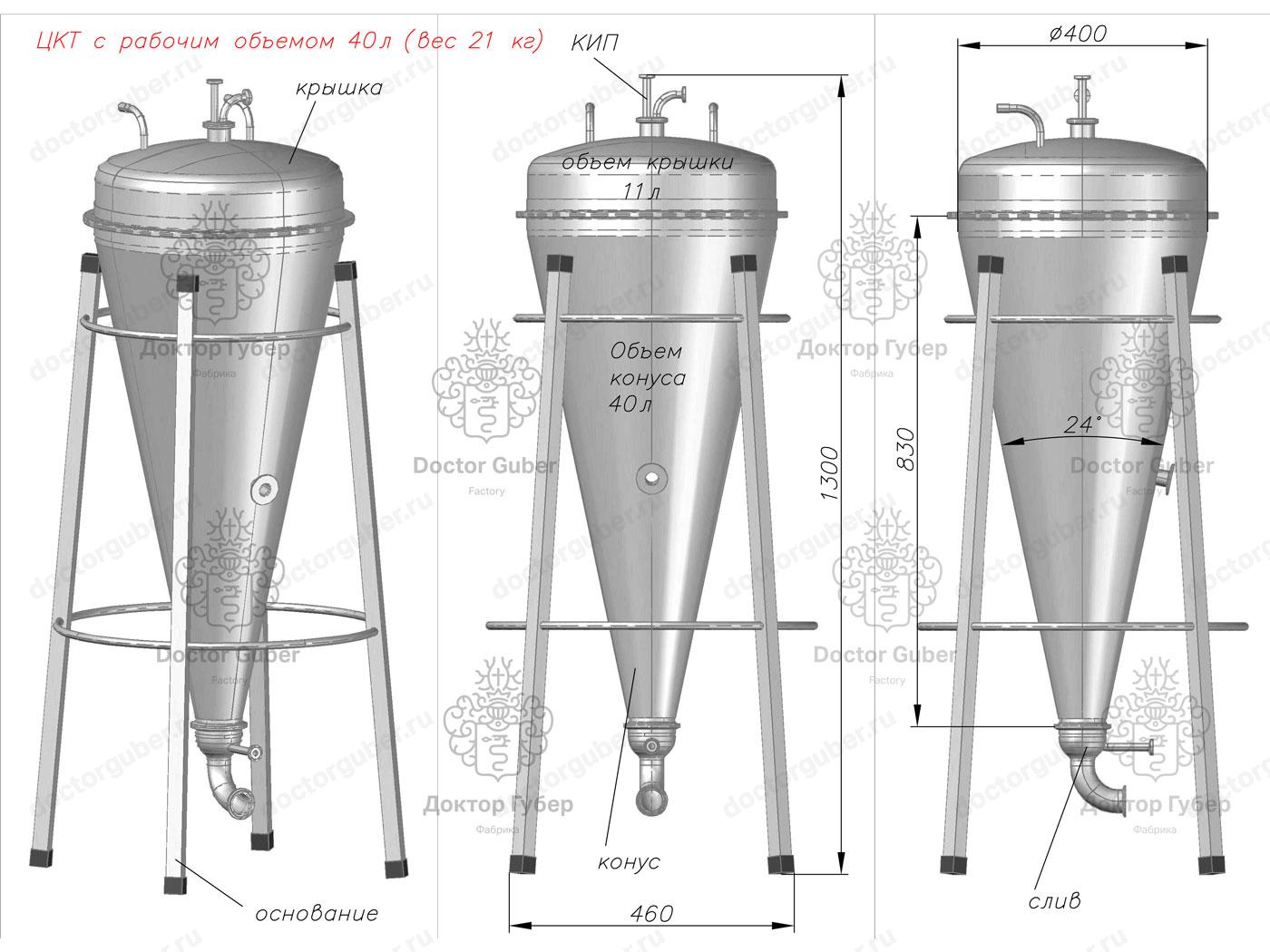

Центрально-конический танк (ЦКТ) 2.5куб.м. – Чертежи, 3D Модели, Проекты, МАПП

ЦКТ/~$Обечайка цилиндрическая.SLDPRT

ЦКТ/Пластина конуса.SLDPRT

ЦКТ/~$Обечайка ТИ конус.SLDPRT

ЦКТ/Обечайка ТИ цилиндр.SLDDRW

ЦКТ/Ножка.SLDDRW

ЦКТ/Рубашка цилиндрическая.SLDPRT

ЦКТ/~$Купол.SLDPRT

ЦКТ/Рубашка цилиндрическая (перед-верх).SLDDRW

ЦКТ/~$Бордюр окна.SLDPRT

ЦКТ/Пластина цилиндра.SLDPRT

ЦКТ/ЦКТ СБ.SLDDRW

ЦКТ/Треть кольца.SLDPRT

ЦКТ/Кольцо малое (сегмент).SLDPRT

ЦКТ/Рубашка коническая (вальцовка).SLDPRT

ЦКТ/~$Ножка.SLDPRT

ЦКТ/Обечайка ТИ цилиндр (развёртка).SLDDRW

ЦКТ/~$Кольцо большое (сегмент).SLDPRT

ЦКТ/ЦКТ СБ.SLDASM

ЦКТ/~$Дно.SLDPRT

ЦКТ/~$Обод окна.SLDPRT

ЦКТ/Свод.SLDDRW

ЦКТ/Рубашка коническая.SLDPRT

ЦКТ/Чиллер.SLDPRT

ЦКТ/~$ЦКТ СБ.SLDASM

ЦКТ/Обечайка ТИ конус.SLDPRT

ЦКТ/Дно.SLDPRT

ЦКТ/Перемычка.SLDDRW

ЦКТ/Обечайка коническая.SLDDRW

ЦКТ/Рубашка цилиндрическая. SLDDRW

ЦКТ/~$Петля монтажная.SLDPRT

ЦКТ/Обечайка цилиндрическая.SLDPRT

ЦКТ/Конус/

ЦКТ/Конус/45 верх.DXF

ЦКТ/Конус/55 низ.DXF

ЦКТ/Конус/55 целый.SLDDRW

ЦКТ/Конус/45 целый.PDF

ЦКТ/Конус/45 целый.SLDPRT

ЦКТ/Конус/Thumbs.db

ЦКТ/Конус/45 целый.SLDDRW

ЦКТ/Конус/45 низ.DXF

ЦКТ/Конус/55 верх.DXF

ЦКТ/Конус/55 целый.PDF

ЦКТ/Конус/55 целый.SLDPRT

ЦКТ/Объём.SLDPRT

ЦКТ/Рубашка цилиндрическая (зад-низ).SLDPRT

ЦКТ/Кольцо большое (сегмент).SLDPRT

ЦКТ/Развёртки/

ЦКТ/Развёртки/Обечайка цилиндрическая.DXF

ЦКТ/Развёртки/Конус.DXF

ЦКТ/Развёртки/Пятка.DXF

ЦКТ/Развёртки/Обечайка коническая.DXF

ЦКТ/Развёртки/Упор.DXF

ЦКТ/Развёртки/Подолжка.DXF

ЦКТ/Развёртки/Кольцо большое (сегмент).DXF

ЦКТ/Бордюр окна.SLDPRT

ЦКТ/Thumbs.db

ЦКТ/Тест.SLDPRT

ЦКТ/Конус.SLDDRW

ЦКТ/Слив.SLDPRT

ЦКТ/Купол.SLDPRT

ЦКТ/Рубашка цилиндрическая (зад-верх). SLDDRW

ЦКТ/Рубашка коническая.SLDDRW

ЦКТ/Обечайка коническая – копия.SLDPRT

ЦКТ/Чертежи/

ЦКТ/Чертежи/Упор.PDF

ЦКТ/Чертежи/Ножка.PDF

ЦКТ/Чертежи/Обечайка цилиндрическая.PDF

ЦКТ/Чертежи/Основная часть СБ.PDF

ЦКТ/Чертежи/Обечайка ТИ цилиндр.PDF

ЦКТ/Чертежи/Труба D102.PDF

ЦКТ/Чертежи/Свод.PDF

ЦКТ/Чертежи/Thumbs.db

ЦКТ/Чертежи/new/

ЦКТ/Чертежи/new/Обечайка ТИ цилиндр.PDF

ЦКТ/Чертежи/new/Thumbs.db

ЦКТ/Чертежи/new/Обечайка ТИ конус.PDF

ЦКТ/Чертежи/Конус.PDF

ЦКТ/Чертежи/Перемычка.PDF

ЦКТ/Чертежи/Рубашка коническая.PDF

ЦКТ/Чертежи/Обечайка ТИ конус.PDF

ЦКТ/Чертежи/Обечайка коническая.PDF

ЦКТ/Чертежи/Рубашка цилиндрическая.PDF

ЦКТ/Рубашка цилиндрическая (перед-низ).SLDPRT

ЦКТ/~$Дверца.SLDPRT

ЦКТ/~$Слив.SLDPRT

ЦКТ/Перемычка.SLDPRT

ЦКТ/~$Конус.SLDPRT

ЦКТ/Обод окна.SLDDRW

ЦКТ/~$Свод.SLDPRT

ЦКТ/Обечайка коническая.SLDPRT

ЦКТ/~$Перемычка. SLDPRT

ЦКТ/Обечайка цилиндрическая.SLDDRW

ЦКТ/Держатель.SLDPRT

ЦКТ/Обечайка ТИ цилиндр.SLDPRT

ЦКТ/Обечайка ТИ конус.SLDDRW

ЦКТ/Свод.SLDPRT

ЦКТ/~$Кольцо малое (сегмент).SLDPRT

ЦКТ/~$Обечайка ТИ цилиндр.SLDPRT

ЦКТ/~$Обечайка коническая.SLDPRT

ЦКТ/Петля монтажная.SLDPRT

ЦКТ/Обечайка новая/

ЦКТ/Обечайка новая/Обечайка ТИ цилиндр (окно).DXF

ЦКТ/Обечайка новая/Обечайка ТИ цилиндр (добор).DXF

ЦКТ/Обечайка новая/Обечайка ТИ конус отв.DXF

ЦКТ/Обечайка новая/Обечайка ТИ цилиндр (зад).DXF

ЦКТ/Обечайка новая/Обечайка ТИ конус.DXF

ЦКТ/Обечайка новая/Дно.DXF

ЦКТ/Ножка.SLDPRT

ЦКТ/Листы.xlsx

ЦКТ/Рубашка цилиндрическая (перед-низ).SLDDRW

ЦКТ/Рубашка цилиндрическая (перед-верх).SLDPRT

ЦКТ/Рубашка цилиндрическая (зад-низ).SLDDRW

ЦКТ/~$Door.SLDPRT

ЦКТ/Рубашка цилиндрическая (зад-верх).SLDPRT

ЦКТ/~$Рубашка цилиндрическая.SLDPRT

ЦКТ/~$Рубашка коническая.SLDPRT

ЦКТ/Конус. SLDPRT

ЦКТ/Обод окна.SLDPRT

ЦКТ/Рубашка коническая.JPG

ЦКТ/Дверца.SLDPRT

ЦКТ/Door.SLDPRT

Работа с ЦКТ. Подключение к системам беспенного розлива

Перезвоните мне

Книга знаний

Этапы работы с ЦКТ

Цилиндро-конический танк (ЦКТ) – емкость, необходимая для проведения всего цикла брожения и созревания пива.

Охлаждённое после кипячения пивное сусло перекачивается в ЦКТ, задаются дрожжи и начинается этап брожения. Для карбонизации по окончанию главного брожения пиво шпунтуется. Это происходит при создании определённых условий – давление и низкие температуры. До этого моменты давление в емкости отсутствует.

Начинается этап созревания пива.

ЦКТ позволяет контролировать давление с помощью установленного манометра или шпунт-аппарата.

Необходимая температура задается с помощью встроенного чиллера.

Разлив пива под давлением

По окончанию созревания пиво находится под давлением и перед пивоваром встает вопрос о том, как его разлить из ЦКТ в финальную тару. Если просто открыть кран ЦКТ и начать разлив без специальных приспособлений, то из-за перепадов давления пиво будет сильно пениться и поэтому наполнить тару очень сложно. Процесс сопровождается большими потерями продукта.

Выход есть. Для розлива пива под давлением разработаны специальные устройства беспенного розлива, наиболее популярное устройство из которых – PEGAS / ПЕГАС.

Оно представляет собой кран со специальной вставкой под горлышко пластиковой бутылки. Некоторые производители делают вставки под стеклянные бутылки.

Бутылка устанавливается во вставку и плотно зажимается поворотным механизмом.

С помощью ручек на кране в бутылку подается СО2 и создается такое же давление, как в ЦКТ. После чего в бутылку подается пиво из ЦКТ, так как перепада давлений в данном случае нет.

Процесс протекает без вспенивания пива.

Подключение ЦКТ к системе беспенного розлива типа PEGAS

Для сборки потребуются:

  • Кран беспенного розлива типа PEGAS. Количество кранов зависит от количества одновременно разливаемого пива (для 1 ЦКТ нужен 1 кран)
  • Баллон для СО2
  • Редуктор для выставления необходимого давления
  • Шланг пивной тубинг – специальный шланг, выдерживающий высокие давления. Внутренний диаметр шланга 6.7 мм.
  • Хомуты зажимные для шланга тубинг
  • Тройник
  • Адаптеры для розлива из ЦКТ
  • Хомуты и прокладки для подключения адаптеров.

Сборка системы беспенного розлива

Кран беспенного розлива собирается по инструкции, идущей в комплекте. Далее на шаровой нержавеющий кран ½” через прокладку с помощью хомута крепится адаптер для подачи СО2 соответствующего диаметра. На штуцер “елочку” редуктора одевается шланг Тубинг и стягивается с помощью хомута.

На шланг так же с помощью хомута крепится тройник.  От тройника пускают два шланга: один крепится с адаптером для подачи СО2 на крышке ЦКТ, второй подсоединяется к крану беспенного розлива в соответствие с инструкций производителя.

Розлив можно осуществлять как с нижнего крана 1.5 дюйма на ЦКТ (при условии полного снятия дрожжей), так и с крана отбора проб ½”, который имеет расположенный выше дрожжевого осадка отвод. В зависимости от выбранного крана приобретается адаптер необходимого диаметра. В данном случае приведена схема розлива с нижнего крана 1.5 дюйма.

Адаптер розлива применяется 1.5 дюйма. На адаптер одевается шланг Тубинг и соединяется с точкой подачи пива на кране беспенного розлива.  Редуктор крепится на баллон с СО2.

Система готова к работе!

Принцип розлива пива через беспенный розлив

После того, как вся система собрана, на редукторе выставляется давление на 0.1-0.2 единицы выше, чем в ЦКТ. Открывается подача давления в ЦКТ и на разливочную головку.

Далее приоткрывается кран подачи пива и цкт на розлив. Устанавливается бутылка нужного объема в паз на разливочной головке и манипуляциями кранов на головке проделываются следующие операции: сначала выравнивается давление в системе, а затем наполняется тара пивом. После чего тара снимается и укупоривается. Для розлива в стеклянную тару применяется специальная насадка.

Розлив пива под давлением из ЦКТ в кег

Разлив в кеги существляется 2-мя способами:

  1. С помощью специального автоматического или полуавтоматического оборудования
  2. Через заливочную головку

Для розлива через заливочную головку потребуются следующие аксессуары:

  • Заливочная головка для розлива пива, соответствующая типу фитинга на выбранной кеге
  • Баллон для СО2
  • Редуктор для выставления необходимого давления
  • Шланг пивной тубинг, внутренний диаметр 6. 7 мм.
  • Хомуты зажимные для шланга тубинг
  • Адаптеры для розлива из ЦКТ
  • Хомуты и прокладки для подключения адаптеров.

Сборка системы и розлив пива

  1. На штуцер заливочной головки, отвечающий за подачу пива в кег, одевается пивной шланг тубинг и стягивается специальными хомутами. Ответная часть шланга крепится к адаптеру для розлива, который устанавливается на кран ЦКТ. Розлив можно осуществлять как с нижнего крана 1.5 дюйма на ЦКТ (при условии полного снятия дрожжей), так и с крана отбора проб ½”, который имеет расположенный выше дрожжевого осадка отвод. В зависимости от выбранного крана приобретается адаптер необходимого диаметра.

  2. Редуктор соединяется с адаптером для подачи СО2 в ЦКТ, с помощь шланга тубинг.

  3. Редуктор монтируют на баллон с СО2

  4. Перед розливом кег надувают с помощью СО2 до давления равному давлению в ЦКТ

  5. На кег устанавливают заливочную головку, открывают кран подачи пива на ЦКТ и кран стравливания СО2 на заливочной головке. Таким образом, пиво без вспенивания подаётся в кег.

Надеемся, что данные механизмы розлива помогут вам наполнить любую тару бесценным напитком!
