характеристики, размеры, советы по монтажу и ремонту

Трубки кондиционера используются в сплит-системах для транспортировки хладагента (фреона, хладона и т. д.). Для кондиционеров используют трубки из медного материала, так как он является наиболее подходящим для транспортировки охлаждающего вещества. Для того чтобы достичь максимальных эксплуатационных показателей климатического оборудования необходимо подобрать правильный диаметр медной коммуникации.

Трубки, по которым циркулирует охлаждающая жидкость в кондиционерах, как правило, изготавливаются из металла

Причины использования медного трубопровода в кондиционерах

Использование медных трубок в сплит-системах объясняется их физическими характеристиками. Рассмотрим основные положительные качества, которые присущи изделиям из этого цветного металла:

  • такой материал не вступает в связь с хладагентами;
  • трубка кондиционера обладает высокой пропускной способностью, так как её внутренние стенки отличаются минимальной шероховатостью.
    Хладагент, передвигающийся по ним, как правило, встречает на своём пути минимальное сопротивление;
  • они отличаются высокой резистентностью к температурным колебаниям, что является очень важной характеристикой, учитывая их эксплуатационную принадлежность;
  • высокий коэффициент пластичности;
  • газонепроницаемость, которая необходима при транспортировке газообразных охлаждающих веществ;
  • высокая резистентность к губительному воздействию коррозии;
  • небольшая масса.

Медные трубки хорошо поддаются обработке, но они прочные и устойчивы к коррозии

Стоит отметить, что не во всех климатических системах применяются медные коммуникации. Например, во многих марках зарубежных автомобилей в качестве охлаждающей магистрали применяются алюминиевые трубки.

Основные размеры медных трубок в бытовых климатических системах

Для сочленения внутреннего и наружного блока климатической системы, как правило, применяются медные трубки, которые отличаются по показателям сечения.

Это связано с тем, что по одному трубопроводу подаётся хладагент жидкого типа, а по другому — газообразный фреон. В большинстве случаев коммуникация, по которой охлаждающее вещество транспортируется от испарителя к конденсатору, имеет больший показатель сечения.

Обратите внимание! В сплит-системах чаще всего применяются медные коммуникации, которые имеют показатели сечения 6, 35 и 9,52 мм. Существуют и менее распространённые показатели сечения трубок для транспортировки хладагента — 12,7 и 15,88 мм.

Основной критерий выбора таких трубок — это производительность климатической аппаратуры. Существует определённая закономерность: чем выше показатель производительности системы, тем толще будет медная магистраль. Из всего этого можно сделать вывод, что трубки для монтажа охлаждающих контуров подбираются индивидуально для конкретного случая.

Правильный подбор показателя сечения медной коммуникации определяет скорость транспортировки хладагента и общие эксплуатационные характеристики сплит-системы. Что касается толщины стенок таких деталей, то она обычно не превышает 0,7 мм. Это объясняется необходимостью гибки и вальцовки медных трубок при монтаже сплит-системы, что было бы проблематичным при толщине, которая превышает эту цифру.

В кондиционерах используются трубки небольшого сечения, поставляемые в бухтах

Наиболее популярной маркой меди для изготовления такой продукции является CU-DPH. Она обладает повышенной резистентностью к коррозийным воздействиям. Выпускаются и хранятся такие трубки в специальных бухтах, которые имеют протяжённость от 15 до 50 м. Такие изделия зачастую выпускаются отожжёнными, что позволяет с лёгкостью формировать из них необходимую хладотранспортирующую коммуникацию.

В обязательном порядке концы таких деталей должны быть снабжены специальными защитными заглушками, которые предохраняют внутреннюю полость трубки от засорения.

Как отремонтировать медную трубку?

Как производится ремонт трубок кондиционера при их протечке? При протечке в охлаждающей коммуникации кондиционера необходимо позаботиться о замене повреждённого участка. Для этого нужно определиться с размерами заменяемого сегмента. Как уже было сказано выше, линии, транспортирующие жидкий хладагент, отличаются по показателю сечения от линий, по которым перемещается газообразное вещество.

Резку медных труб нужно осуществлять при помощи специнструмента — трубореза

Определившись с размерами, можно приступать непосредственно к резке повреждённой трубы. Для этого рекомендуется применять специальный режущий инструмент — труборез.

Рассмотрим поэтапно процесс резки повреждённой медной трубы с помощью трубореза:

  1. Вначале труборез устанавливается на конец детали.
  2. Затем нужно начать вращать его. Вращение производится медленно, против часовой стрелки и в результате происходит разрезание детали.
  3. После удаления повреждённого участка медной коммуникации необходимо зачистить место среза от заусенцев. Это очень важный пункт, так как попадание в трубу любых инородных частиц (медной стружки, пыли и т. д.) влечёт за собой плачевные последствия.

Благодаря использованию трубореза можно получить идеально ровный угол, который будет составлять 90 градусов.

Развальцовка концов медных трубок для сплит-системы

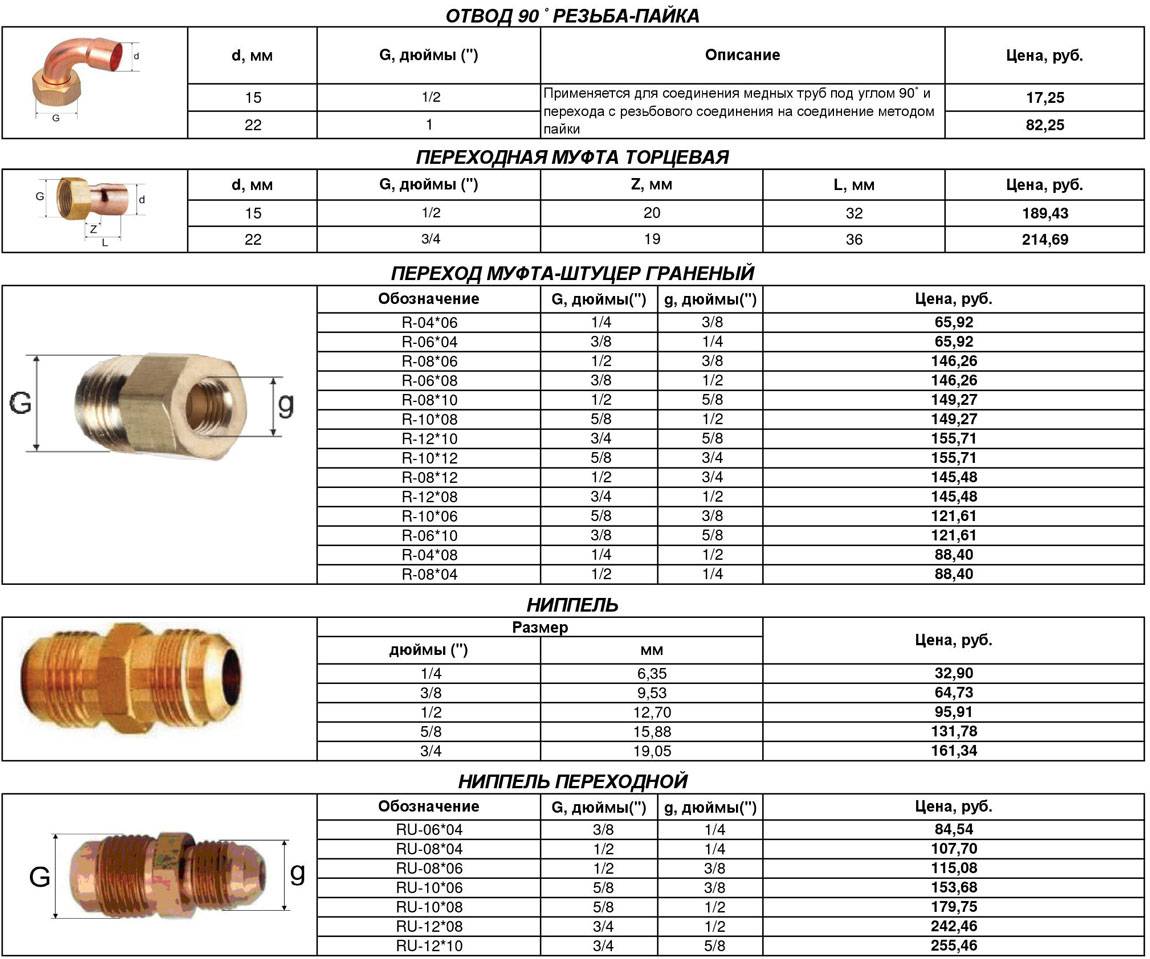

Как правило, во время монтажа климатического оборудования для соединения медных труб применяются гайки (обратные) и специальные штуцера. Штуцер — это патрубок, который применяется для стыковки различных коммуникаций, в том числе охлаждающих контуров сплит-систем.

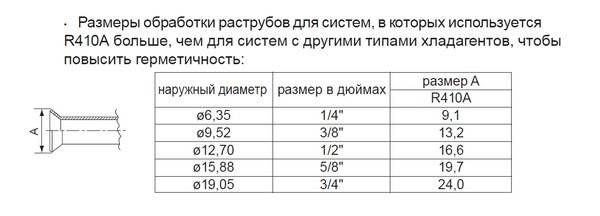

Для соединения трубок может потребоваться такая процедура, как развальцовка

Для того чтобы закрутить гайку на конце такой трубки в обязательном порядке требуется определённая подготовка детали, а именно — вальцевание. Развальцовка позволит придать концам труб необходимый диаметр для последующего соединения их между собой с помощью гаек и штуцеров.

Для развальцовки медных изделий используются специальные вальцовочные инструменты, которые можно приобрести в любом профильном магазине. Кроме вальцевателя, необходимо подготовить тиски, которые в большинстве случаев продаются в комплекте с ним.

Рассмотрим поэтапно процесс вальцевания:

  1. Гайка обратного типа накидывается на конец медной детали.
  2. Далее, производится зажим обрабатываемой трубки в тисках. Зажим должен выполняться с учётом небольшого отступа от края медной детали.
  3. В конце посредством вальцевателя производится разработка края изделия из меди.

Полезный совет! Если в процессе вальцевания край треснул, необходимо просто удалить испорченный конец медной трубки и проделать операцию заново.

Развальцовку рекомендуется проводить очень внимательно и никуда не торопиться, иначе край трубы может треснуть и придётся проводить всю работу сначала. В случае необходимости всегда можно обратиться к специалисту, который способен выполнить качественный монтаж этой коммуникации.

Статья о установке и диаметре трубок кондиционера.

   Во время установки кондиционеров обычно используются особые трубки, которыми соединяют блок сплит системы, который установлен снаружи, с внутренним. По трубкам проходит фреон, который является хладагентом в сплит-системе. Разумеется, диаметр трубки сплит-системы сильно влияет на её работу.

   К примеру, от диаметра зависят такие факторы как: возможная потеря давления в магистралях кондиционера. Дело в том, что правильно выбранный размер позволяет обеспечить оптимальную скорость обращения масла в системе, при этом конечный размер зависит от конкретной модели кондиционера. Выбор неправильного диаметра трубок кондиционера может привести к серьёзным поломкам или к нарушениям в функционировании всей системы.



   Нужные размеры трубок для кондиционеров можно найти в инструкциях по монтажу системы охлаждения. Несомненно, есть и такие монтажники, которые поступают недобросовестно, принимают решение поступить по-своему, вследствие чего допускают отклонение от предписанных норм.

   Несоблюдение нужных диаметров трубок при установке кондиционеров может привести к снижению его эффективности, зато значительно повысит его энергопотребление. Перед началом работ лучше всего ознакомиться с инструкцией к системе охлаждения. И не стоит спускать глаз с монтажников, дабы те не поступили недобросовестно. Как говорится, доверяй, но проверяй.



   Величина диаметра трубок систем охлаждение может принимать значение от 7/8 до  1/2  дюйма. По более толстым трубкам хладагент в газообразном состоянии транспортируется от внешнего блока сплит-системы к внутреннему. Более тонкие трубки переносят уже жидкий хладагент.

   Если во время организации системы охлаждения используются сплит-системы моделей 07—09, то для них лучше всего применить трубки, которые имеют диаметр  1/4  и 3/8 дюймов. В комплекте с моделями 15—18 следует применять трубки, диаметров  1/4  и  1/2  дюйма. Если планируется использовать более мощные модели сплит-систем, то применяются трубки, имеющие диаметры 3/8 и 5/8 дюйма.

   Нельзя сказать с полной уверенностью, что к конкретной модели кондиционера подойдёт трубка определённого диаметра. Такое утверждение не является совершенно правильным. Перед монтажом системы следует внимательно прочитать инструкции.

   На видео ниже показана пайка медных труб при монтаже кондициоенра

характеристики, отличительные особенности и виды

Медь является хорошим материалом с точки зрения теплофизических характеристик. Так, например, теплопроводность меди в пределах температуры от 0°С до 100°С лежит в пределах 390 Вт/(м*К). Это самый высокий показатель среди сравнительно дешёвых и доступных материалов. Более высокий показатель теплопроводности у серебра, но это дорогой материал. Именно поэтому все теплообменники холодильного контура делаются из медных труб, чтобы процессы теплообмена между различными средами проходили с минимальными потерями.

Другим, безусловно, положительным качеством меди является ее хорошая устойчивость перед коррозией. Медь при контакте с атмосферным воздухом со временем достаточно быстро покрывается защитной пленкой из окиси. Именно она позволяет защищать наружную поверхность труб от коррозии при контакте с внешней средой.

Медные трубы максимально пригодны для холодильного контура и их применения не только в качестве теплообменников, но и в качестве соединительных частей между этими элементами.

Все выпускаемые на сегодняшний день медные трубы можно классифицировать по различным типам:

  • поставка в бухтах или в отрезках;
  • отожженные или не отожженные;
  • малого или большого диаметра;
  • тонкостенные или толстостенные;
  • бесшовные или шовные.

Поставка в бухтах или в отрезках

Медные трубы во многих случаях применяются для прокладки фреоновых трасс при монтаже полупромышленных и промышленных видов кондиционирования. В таких случаях трубопроводы представляют из себя прямые участки и поэтому чаще используются прямые, нарезанные трубы в виде отрезков. Соединяются такие медные трубопроводы с помощью пайки. В качестве соединительных элементов применяются  различные фитинги, сделанные из не отожжённой меди. Отрезки медных трубопроводов продаются по 5 метров. Поскольку на складах они хранятся в легкодоступном варианте, то концы труб плотно герметизируются во избежание попадания внутрь трубы различных загрязнений, влаги, пыли и посторонних предметов. Кроме того, при проведении монтажных работ не рекомендуется оставлять отрезки труб с открытыми концами, по тем же причинам.

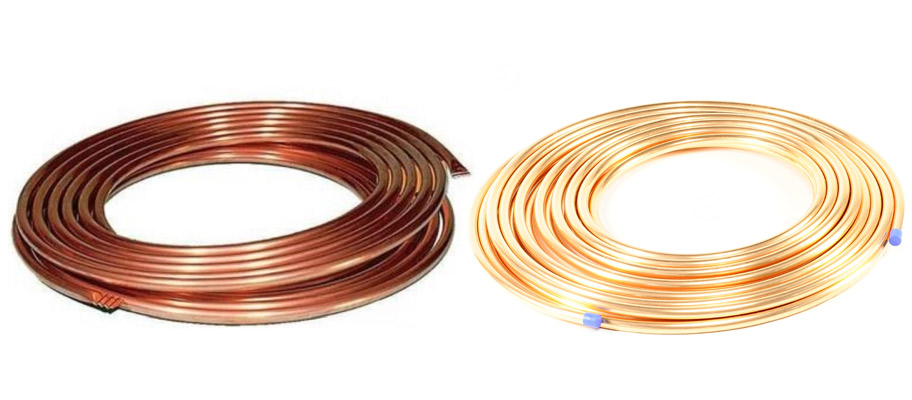

Труба  в бухтах продается скрученная и упакованная в полиэтиленовую пленку или в картонную коробку. Размер бухты обычно бывает кратный числу 15 – 15 метров, 30 метров, 45 и 60 метров. Концы труб также плотно закрыты от попадания различных загрязнений. Медная труба в бухтах чаще используется, если фреоновую трассу или соединение между элементами холодильного контура надо прокладывать с несколькими поворотами, изгибами или в местах соединений отдельных кусков труб, если невозможно производить соединения с помощью пайки. Такая труба обычно имеет небольшой диаметр и широко применяется, если необходимо установить бытовой кондиционер.

Отожженные или не отожженные

Отожженные медные трубы почти всегда продаются в бухтах. Такая труба легко гнется и поддается механической обработке: развальцовка, обрезка, разбортовка. Отжигается труба промышленным способом при температуре 700°С, после чего она становится мягкой. Отжечь не отожженную трубу можно самому с помощью горелки, которой паяются межтрубные стыки. Можно смело говорить, что в бухтах медная труба отожженная, а в кусках трубки – не отожженная.

Отожженная труба имеет лучшие характеристики по разрывным удлинениям (до 60%) и немного хуже – на прочность(до 210000 кПа). Для не отожженной трубы эти показатели составляют до 15%, и до 300000 кПа соответственно.

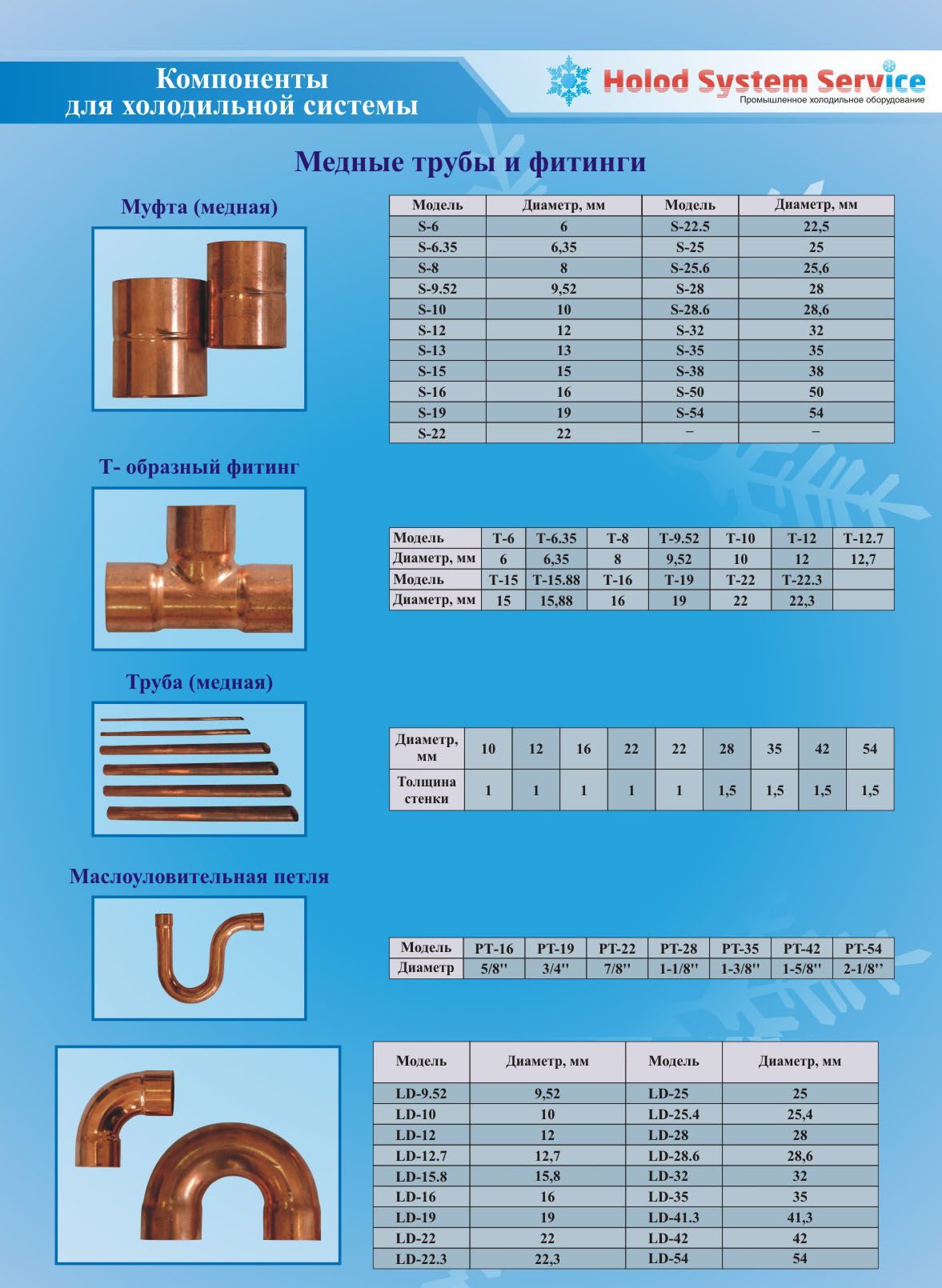

Другие виды труб

Здесь следует отметить, что одно время на рынке появилась тонкостенная медная труба (производство – Китай) с толщиной стенки 0,25 мм. Такую трубу не следует применять в холодильной технике, если устанавливается кондиционер. Также есть шовная медная труба. Хоть производитель и гарантирует ее герметичность, но при механических работах с ней шов теряет свою герметичность и происходит утечка холодильного агента. Такие трубки тоже не применимы в холодильной технике в кондиционировании.

Монтаж всех видов кондиционера производится с помощью подобных медных трубопроводов, которые соединяют внешний блок с внутренними блоками. После расположения на месте внешнего и внутреннего блока производится прорисовка и замер трассы как будут проходить подводящие и отводящие трубопроводы кондиционера.

К полученному размеру прибавляется от 0,5 до 1 метра трубы, и отрезается. Труба чаще используется отожженная, так как необходимо производить ее прокладку с изгибами. Отрезать и гнуть трубу следует специальными инструментами: труборез и трубогиб. Нельзя отрезать трубу неподходящими подручными средствами. Концы отрезанной трубы должны быть ровные, без задиров и шероховатостей. В случае, если они появились, их необходимо убрать. На сгибе труба не должна быть сплюснута, диаметр должен сохраняться по всей длине. Следует отметить, что диаметры жидкостного и газового трубопровода должны быть разными. Диаметры этих трубопроводов указаны в технической документации для кондиционера.

Отрезанные трубопроводы помещаются в теплоизоляцию. На концы трубопроводов надеваются накидные гайки, предварительно снятые с внутреннего и внешнего блока. Труба развальцовывается, и гайки завинчиваются на соответствующие штуцеры у наружного и внутреннего блока. Никакие прокладки при таком соединении не используются.

Для заполнения системы холодильным агентом систему следует отвакуумировать, и только после этого заполнять холодильным агентом. В случае, если длина трубопроводов превышает рекомендуемые значения для данного кондиционера, производится дозаправка системы.

Труба медная кондиционерная

Для того чтобы кондиционер мог нормально функционировать, его изначально нужно правильно установить и подключить, о чем мы и писали ранее.  В этой статье хотим более подробно уделить внимание, пожалуй, одному из главных компонентов системы – медной трубе. Как известно, медная труба необходима  для того, чтобы фреон  мог циркулировать в различных фазовых состояниях по замкнутому контуру. При этом очень важно надежно и герметично соединить все трубопроводы, откачать из них воздух и запустить в систему фреон. В большинстве случаев медная труба не входит в комплектацию к кондиционерам, хотя иногда к некоторым моделям может быть приложена. Монтажным организациям следует серьезно отнестись к выбору медной трубы, так как некачественный фреонопровод может негативно сказаться на работе всей системы или вовсе привести к поломке кондиционера. В некоторых случаях применение некачественной трубы заканчивалось не только поломкой техники, а и необходимостью делать ремонт в помещении, где она была проложена.

Чтобы труба исправно выполняла свои функции в течение всего срока службы, она должна соответствовать ряду параметров, таких как:

– не иметь трещин, микротрещин, вмятин, изломов;

– быть пластичной;

– хорошо сгибаться, вальцеваться, паяться, то есть, быть удобной в монтаже;

– иметь высокую степень очистки;

– отличаться высокой механической прочностью;

– выдерживать перепады температур и давления в условиях работы с различными типами фреонов;

– быть устойчивой к коррозии;

– обладать бактерицидными свойствами;

– концы трубок должны быть закрыты заглушками, чтобы предотвратить попадание во внутрь различного сора, пыли и т. д.

В кондиционерной технике в основном используется отожженные медные трубы. После отжига трубы приобретают уникальные качества. Достаточно толстые их стенки способны выдержать практически любое давление. Кроме того, отожженные трубы устойчивы к резким и частым перепадам температуры и давления, не боятся прямых солнечных лучей. Они устойчивы к воздействию высокой влажности. Такие изделия способны принимать самые разнообразные формы, что в значительной степени упрощает процесс их монтажа.

Отожжённая медная труба получается путем «отжига», т.е. нагревом до 600-700° C, с последующим постепенным охлаждением. После данной процедуры труба медная отожжённая приобретает именно те качества, которые необходимы для её монтажа: немного потеряв в прочности 210-220 МПа, отожжённая медная труба приобретает в пластичности. Показатель её удлинения при разрыве достигает 50-60%.

Надежность работы кондиционера также будет зависеть от того, правильно ли подобраны размеры медных труб для кондиционеров:

– во-первых, выбор диаметра трубы проводится в зависимости от мощности и параметров самого кондиционера. Диаметр медных трубок бывает от 6,35 мм до 104,78 мм. Для кондиционеров чаще всего применяются трубы с диаметрами 6,35 мм,  9,53 мм, 12,70 мм. Бытовые кондиционеры седьмого и девятого типоразмера (2 и 2,5 кВт хладопроизводительности соответственно – наиболее часто устанавливаемые в квартиры) должны устанавливаться с использованием медных труб диаметром 1/4”  (6,35 мм) и 3/8”  (9,52 мм). Разный диаметр труб объясняется тем, что во внешний блок кондиционера фреон подается под высоким давлением в газообразном состоянии – необходима труба большего диаметра. А  труба 1/4”  нужна для подачи жидкого охлажденного фреона во внутренний блок сплит-системы.

– во-вторых, толщина стенки. Минимальная толщина стенки медной трубы – 0,76 мм, с увеличением размера трубы она увеличивается.

Мы реализуем медную трубу известного европейского производителя Halcor (Греция), которая соответствует выше изложенным характеристикам. Она, благодаря своей технологии изготовления и жесткому контролю качества на всех этапах ее производства, является прекрасным и надежным материалом для стабильной и долговечной работы кондиционерной техники. Использование этой трубы гарантирует отсутствие микротрещин и заломов на изгибах трубы и в местах вальцовок.  За много лет работы, мы получали от своих клиентов только хорошие отзывы об этой трубе. За столько времени нареканий на нее не было, что свидетельствует о ее высоком качестве и надежности. В сравнении с трубой, например, китайского производства, труба Halcor стоит несколько дороже. Но смонтировав кондиционер с помощью этой трубы, можно не беспокоиться за его долговечную службу, чего нельзя сказать о китайской трубе, которая, кроме того, что имеет меньшую толщину стенки, так еще и хуже вальцуется, рассыпается, а иногда при проверке в ней оказываются и микротрещины. Так что экономия, тем более незначительная, в данном случае неуместна, так как в результате использования более дешевой трубы может привести к нежелательным последствиям, таким как поломка техники, быстрый износ и т.д., что в конечном счете потребует еще больше затрат и времени на переустановку и ремонт техники.

Труба медная для кондиционеров, Онлайн заказ, Цены, Доставка

Каталог:

Алюминий, дюраль
Медь
Медный круг
Медная лента
Медная лента кровельная
Медный лист
Медная полоса
Медная шина
Медная проволока
Медная труба
Медная труба для кондиционеров
Бронза
Латунь
Олово, баббиты, Припой
Цинк
Свинец
Титан
Нихром, фехраль
Нержавеющая сталь
Крепеж нержавеющий, метизы
Электроды
Распродажа
Потребности
ГОСТы и ТУ
Вакансии

В нашем ассортименте имеется медная труба для кондиционеров производства Ревдинского и Артемовского заводов по обработке цветных металлов, а также производителей Германии, Сербии, Финляндии и Греции. Для удобства в работе медная труба поставляется в мягком состоянии. Ее легко сгибать, многократно вальцевать и паять. Для соединения медной трубы с фасонными элементами (колена, муфты, переходы, маслосъемные петли и т.п.) используются медно-фосфорные припои с содержанием серебра от 2 до 40%, обеспечивающие надежное соединение.

Упаковка медной трубы для кондиционеров производится в соответствии с международным стандартом. Каждая бухта упакована в герметичный пакет, длина медной трубы в бухте составляет 15 или 50 м. Бухты упакованы в жесткие коробки, обеспечивающие их сохранность при транспортировке и хранении. Кол-во бухт в коробке производства ЗАО Кольчугцветмет (стандарт Сербия) 1/4 – 12 бухт, 3/8 – 8 бухт, 1/2 – 7 бухт, 5/8 – 10 бухт.

Диаметр, дюймДиаметр и толщина, ммДлина в бухте, мВес бухты, кгЦена за бухту, руб с НДС* Цена за метр, руб с НДС*
Медная труба для кондиционеров производства VBS, Сербия, г. Севойна
1/4 6,35 х 0,76 15,00 / 50,00 1,8 742,5 49,5
3/8 9,52 х 0,81 15,00 / 50,00 3,0 1260 84
1/2 12,7 х 0,81 15,00 / 50,00 4,1 1710 114
5/8 15,9 х 0,89 15,00 / 50,00 2550 170
3/4 19,1 х 1,07 15,00 / 50,00 2970 198
7/8 22,2 х 1,14 15,00 / 50,00 *
11/8 28,6х 1,27 5,8 *
13/8 34,92 х 1,4 5,8   *
15/8 41 х 1,52 5,8   *
21/8 53,98 х 1,78 5,8   *
25/8 66,68 х 2,03 5,8   *
31/8 79,38 х 2,29 5,8   *

Диаметр, дюймДиаметр и толщина, ммДлина в бухте, мВес бухты, кгЦена, руб с НДС
Медная труба для кондиционеров производства Артемовского завода ОЦМ
1/4 6,35 х 0,76 15,00 / 50,00 1,8 790
3/8 9,52 х 0,81 15,00 / 50,00 3,0 1389
1/2 12,7 х 0,81 15,00 / 50,00 4,1 1950
5/8 15,9 х 0,89 15,00 / 50,00 *
3/4 19,1 х 1,07 15,00 / 50,00 *
7/8 22,2 х 1,14 15,00 / 50,00 *
11/8 28,6х 1,27 5,8 *
13/8 34,92 х 1,4 5,8   *
15/8 41 х 1,52 5,8   *
21/8 53,98 х 1,78 5,8   *
25/8 66,68 х 2,03 5,8   *
31/8 79,38 х 2,29 5,8   *

Диаметр, дюймДиаметр и толщина, ммДлина в бухте, мВес бухты, кгЦена, руб с НДС
Медная труба для кондиционеров производства ЗАО Кольчугцветмет (стандарт Сербия)
1/4 6,35 х 0,76 15,00 / 50,00 1,8
3/8 9,52 х 0,81 15,00 / 50,00 3,0
1/2 12,7 х 0,81 15,00 / 50,00 4,1
5/8 15,9 х 0,89 15,00 / 50,00 *
3/4 19,1 х 1,07 15,00 / 50,00 *
7/8 22,2 х 1,14 15,00 / 50,00 *
11/8 28,6х 1,27 5,8 *
13/8 34,92 х 1,4 5,8   *
15/8 41 х 1,52 5,8   *
21/8 53,98 х 1,78 5,8   *
25/8 66,68 х 2,03 5,8   *
31/8 79,38 х 2,29 5,8   *
  • Цены на медную трубку для кондиционеров указаны с учетом НДС на объем до 0,15 тонны, в остальных случаях цена договорная.
  • На неуказанные размеры цены согласовываются отдельно.
  • Медная труба может быть укомплектована крепежом.

Вы можете купить трубы для кондиционеров находясь в любом регионе, мы отправим Ваш заказ в любую точку России.

 Труба медная для кондиционеров

В современных системах кондиционирования для транспортировки хладагента применяются медные трубы. От правильного выбора труб зависит бесперебойная работа всей системы, вот почему предпочтительно сразу выбирать только качественные изделия. Если Вас интересует приобретение высококачественных медных труб для кондиционеров и других изделий металлопроката, мы готовы предложить наиболее оптимальные условия продажи и поставки.
Труба медная для кондиционеров: почему именно медь?

Выбор меди в качестве материала для изготовления этих труб предопределен ее свойствами. Так, труба медная для кондиционеров обладает следующими характеристиками:

  • относительно небольшой вес, создающий удобство при транспортировке
  • пластичность и стойкость к вибрациям выше, чем у стальных труб
  • устойчивость к высоким температурам и высокому давлению хладагента
  • простота монтажа, обусловленная легкостью паяния и вальцовки.

Качественная продукция вне всяких сомнений должна соответствовать международным стандартам, иметь все сертификаты на использование в системах кондиционирования воздуха. Мы внимательно относимся к этим требованиям, потому что заинтересованы продавать исключительно добротные материалы и изделия от лучших производителей.

Осуществить заказ можно здесь

Размер сливного шланга портативного кондиционера (какой размер лучше?)

Будучи партнером Amazon, мы получаем комиссию за соответствующие покупки.

Хотя некоторые портативные кондиционеры сами удаляют водяной пар, который собирается во время работы, существуют определенные условия, которые могут потребовать, чтобы вы время от времени вручную сливали устройство.

Хорошим примером является то, что вы живете в районе, где в течение продолжительного времени наблюдается повышенная влажность: избыточная вода слишком быстро скапливается в ведре для сбора, чтобы ее можно было использовать повторно.

В таком случае разумным шагом может стать установка непрерывного дренажа для резервуара — таким образом, собранная вода будет постоянно стекать в слив в полу (слив происходит автоматически).

Теперь у тех, кто хочет установить непрерывный дренаж, часто возникает вопрос: какой размер сливного шланга портативного кондиционера лучше?

Это то, на что мы сначала ответим в этой статье, прежде чем поделиться полезными советами по всему процессу установки сливного шланга для вашего портативного кондиционера.

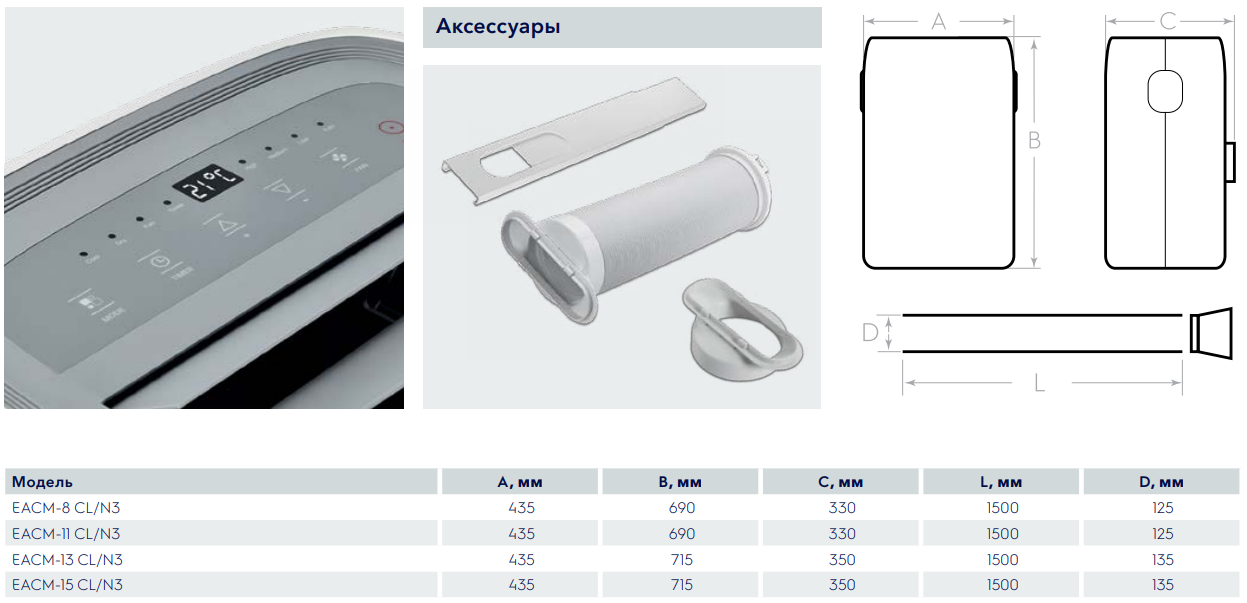

Размер сливного шланга портативного кондиционера – какой рекомендуемый размер?

Жестких правил относительно длины сливного шланга не существует, но, как правило, сливной шланг длиной от 4 до 7 футов подходит для повседневного использования.

Затем, с точки зрения диаметра, вы должны измерить размер выходного отверстия вашего портативного кондиционера перед покупкой – очевидно, вам нужно проверить размеры сливного отверстия вашего конкретного переменного тока.

Но вы также можете проверить конкретные рекомендации на веб-сайте вашего производителя (или в руководстве пользователя) — некоторые производители указывают правильные внутренние размеры для своих различных моделей портативных кондиционеров.

Например, компания LG рекомендует устанавливать сливной шланг с внутренним диаметром 10 мм для своего популярного портативного кондиционера.

Кроме того, владельцы портативного кондиционера с двумя шлангами Whynter ARC-14SH мощностью 14 000 БТЕ могут также установить шланг 1/2 (внутренний диаметр 1/2) для непрерывного слива.

Ниже приведены рекомендуемые размеры сливной пробки для других выбранных моделей портативных кондиционеров:

Портативные кондиционеры Haier

Одиночные дренажные блоки

  • Внутренний диаметр (ID) – 11/16 (0.70) дюймов или 17,79 мм
  • Внешний диаметр (OD) — 15/16 (0,963) дюйма или 24,47 мм

Блоки с двумя дренажами

Верхний слив (в режиме осушения)

  • Внутренний диаметр — 11/16 (0,70) дюйма или 17,79 мм
  • Внешний диаметр: 15/16 (0,963) дюйма или 24,47 мм

Нижний слив (в режиме охлаждения)

  • Внутренний диаметр: 5/16 (0,3358) дюйма/8,53 мм
  • Внешний диаметр: 9/16 (0. 565)дюймов/14,36 мм

Портативный кондиционер Hisense

Внутренний диаметр должен быть 14 мм, чтобы соответствовать дренажному порту. Имейте в виду, что у Hisense есть в продаже фитинг для шланга диаметром 600 мм (1,96 фута) (номер детали K1276890), и вы можете позвонить им по телефону 1-877-465-3566 для заказа.





Следующее видео тоже может быть полезным

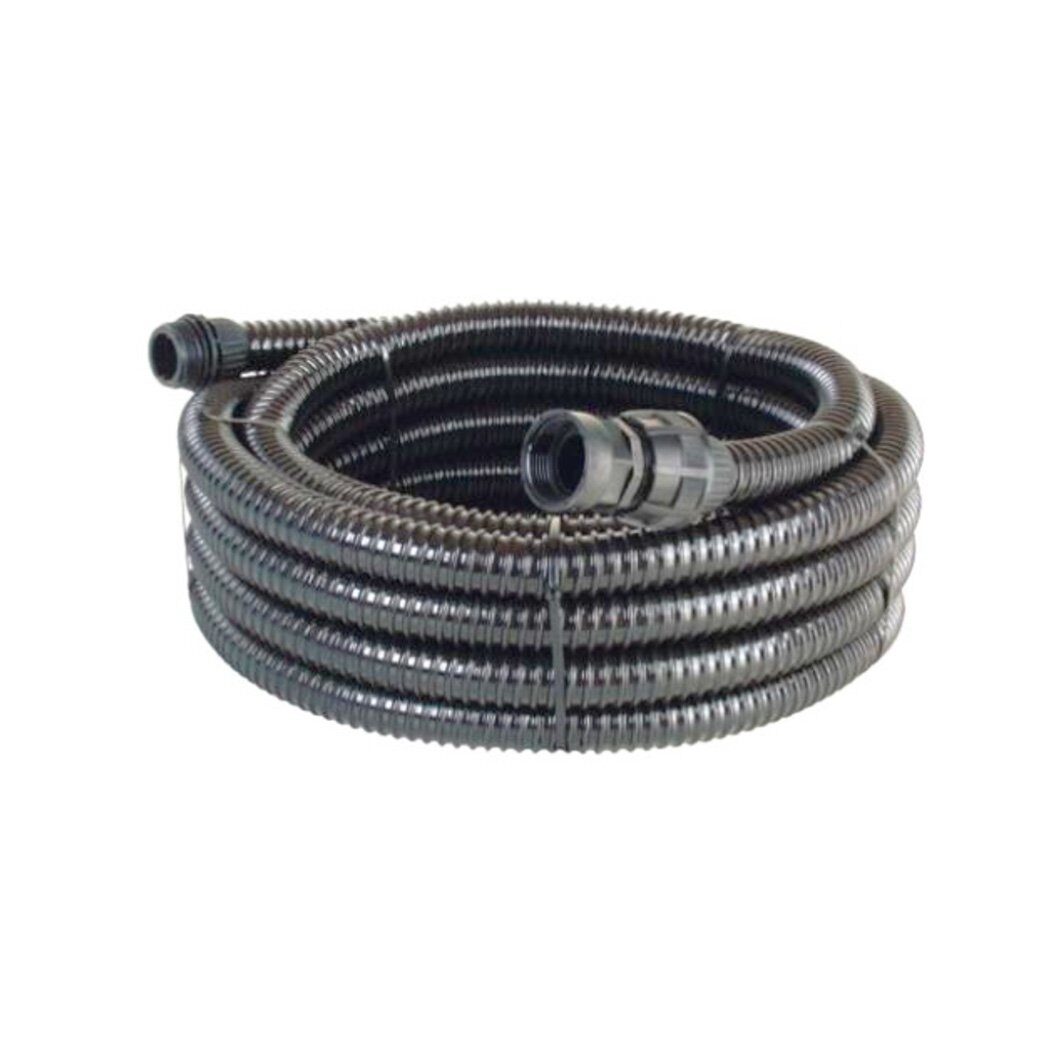

Стоит отметить, что большинство современных сливных шлангов изготавливаются из термостойкого материала с армированием на конце для обеспечения максимальной упругости.

Кроме того, они имеют встроенную вилку, которая поможет вам быстро и без усилий подключить их к сети переменного тока.



Другие полезные соображения

Вам может понадобиться шланг с регулируемой длиной, потому что он подходит для любого пространства — как большого, так и тесного.

Кроме того, обратите внимание на большую гибкость при покупке шланга – такие шланги свободно изгибаются, чтобы соответствовать вашим потребностям, даже на углу.

Но когда все сказано и сделано, самым важным, очевидно, является подтверждение того, что выбранный вами шланг надежно (рекомендуется водонепроницаемая посадка) подходит к сливному отверстию вашего кондиционера.



Несколько слов о сливных шлангах универсального исполнения для переносного кондиционера

Это правда, что некоторые дренажные шланги рекламируются как «универсальные», что означает, что их ширина (или тип резьбы) подходит для любой марки/модели портативного кондиционера!

Но никуда не деться от того факта, что вам необходимо измерить диаметр соединителя сливного шланга.

Например, в то время как «универсальная» эта труба сливного шланга (ее внутренний диаметр составляет 0,7 дюйма/18 мм, а внешний диаметр — 1.06 дюймов/27 мм) подходит только для портативных кондиционеров с соответствующими размерами.

Так что лучше всего перед покупкой измерить сливное отверстие (блока); в противном случае вы можете получить бесполезный шланг, из которого вода будет течь повсюду.

Нужен ли портативному кондиционеру сливной шланг?

Помните, что большинство портативных кондиционеров являются частично испарительными — они удаляют большую часть влаги, но некоторое количество воды все же накапливается, и ее необходимо периодически сливать, в зависимости от влажности окружающей среды.

Конечно, основной способ удалить эту воду — это слить ее вручную — вы просто снимаете сливную пробку и позволяете устройству слиться в пустой контейнер.

Другим отличным вариантом (для некоторых моделей, как упоминалось ранее) является использование шланга непрерывного слива портативного кондиционера — это намного меньше работы, чем ручной слив, и это популярный вариант, особенно в подвалах со сливами в полу.

Все, что вам нужно сделать, это просто присоединить сливной шланг к кондиционеру и провести его в другое (подходящее) место.

Как подсоединить сливной шланг к переносному кондиционеру? -Как прикрепить сливной шланг к переносному кондиционеру

Не забывайте, что дренажные шланги используют гравитацию для движения воды (вниз по склону), поэтому вы не сможете слить воду вертикально или через окно, если не используете конденсатный насос (я перейду к этому через секунду). .

Теперь наиболее универсальным вариантом дренажа является насос для конденсата, при котором вода откачивается из помещения, не полагаясь на силу тяжести.

Таким образом, только у переносного кондиционера с насосом для конденсата сливной шланг должен быть проложен через окно — большинство людей, использующих насос для конденсата, направляют его через окно.

Самая лучшая часть?

Конденсатный насос автоматически включается, когда собранная вода достигает определенного уровня, а затем автоматически выключается после слива большей части воды.

Наконец, что касается точных шагов, которые необходимо выполнить для подключения шланга, они различаются в зависимости от модели.

Но чтобы дать вам представление, вы можете посмотреть видеоруководство ниже, в котором показано, как установить сливной шланг непрерывного действия на портативном кондиционере LG.



  • После установки убедитесь в герметичности соединения в месте присоединения шланга, даже если для его герметизации необходимо использовать тефлоновую ленту. Не забывайте, что плохо сделанное уплотнение может привести к утечкам или даже помешать плавному сливу кондиционера в безумно жаркие дни.
  • Если вы опустили шланг в канализацию, убедитесь, что вы не опустили его слишком далеко, так как он не будет сливаться, если он касается воды.



Размер сливного шланга портативного кондиционера – часто задаваемые вопросы (FAQ)

Можно ли соединить два сливных шланга вместе, чтобы сделать его длиннее?

Конечно, да, их можно подключить.

Однако они могут быть перегружены, если во влажную погоду давление воды в агрегате поднимется слишком высоко, поэтому лучше всего фиксировать их вместе с помощью качественного хомута.

Можно ли использовать садовый шланг?

Возможно, вы сможете подсоединить обычный садовый шланг (избегайте использования поврежденного или старого садового шланга) к устройству и использовать его в качестве сливного шланга, если он правильно подходит — возможно, потребуется добавить резиновую шайбу для надлежащего уплотнения.

Обязательно приобретите подходящий сливной шланг, если он неплотно прилегает.



Размер сливного шланга портативного кондиционера — резюме

Подводя итог, можно сказать, что нет никаких специальных правил, когда речь идет о размере дренажного отверстия для портативного кондиционера, и все зависит от вашего конкретного устройства — даже «универсальная» трубка, такая как эта (с внутренним диаметром 18 мм/0,7 дюйма и внешний диаметр 27 мм/1,06 дюйма) может не подойти для вашего портативного кондиционера.

Итак, вкратце, перед покупкой вам следует сначала измерить внутренний диаметр розетки вашего кондиционера — это единственный способ быть уверенным, что приобретаемый вами шланг надежно подойдет к вилке.

Купите сливной шланг портативного кондиционера на Amazon прямо сейчас.



ЧИТАЙТЕ ТАКЖЕ:

Вот почему ваш переносной кондиционер быстро наполняется водой.

Компрессор портативного кондиционера постоянно отключается [решено]

Компрессор портативного кондиционера LG постоянно отключается [решено]

Портативный кондиционер LG не дует холодом [Исправлено]

Устранение неполадок портативного кондиционера Delonghi – полное руководство



Стандарт выбора медных труб перед установкой кондиционеров и кондиционеров

Каждая компания, производящая кондиционеры, будет иметь особые правила по размеру при установке кондиционера, кондиционера воздуха. Поэтому выбор медной трубы стандартного размера, подходящей под мощность кондиционера, имеет важное и необходимое значение, ведь медные трубы – это «души», определяющие продолжительность жизни и работоспособность кондиционера. Однако в настоящее время потребители при покупке кондиционера мало заботятся об установке кондиционера, а также о выборе специальных материалов, особенно медных труб, для обеспечения безопасности при эксплуатации. Итак, как выбрать гравюру по размеру и сохранить, предлагаем вам обратиться к статье ниже.

1. Размер глубокой печати

Медная труба для этого кондиционера в основном используется 2 типов:

  1. Для машин мощностью 1 л.с. (~ 9000 БТЕ) используйте медные трубы с внешним диаметром 10 мм.
  2. Для машин мощностью 1,5 л.с. (~ 12000 БТЕ) используйте медные трубы с внешним диаметром 10 мм или 12 мм.
  3. Для машин мощностью 2 л.с. (~ 18000 БТЕ) используйте медные трубы с наружным диаметром 12 мм.
  4. Для машины мощностью 2,5 л. с. (~ 24000 БТЕ) используйте медные трубы с внешним диаметром 12 мм или 16 мм.

2. Толщина гравировки между наружным и внутренним блоками

Помимо размера медной трубы, длина медной трубы между наружным блоком и внутренним блоком также является обязательной для потребителей перед установкой.

При выборе медных труб для кондиционирования воздуха, слишком короткие медные трубы могут легко треснуть, утечка газа закупорится, что приведет к быстрому повреждению оборудования. И наоборот, если медная труба слишком длинная, это влияет на мощность кондиционирования воздуха, в результате чего кондиционер не охлаждается, нагревается и работает с неправильными характеристиками.

Для каждой компании существуют свои правила по размеру медных труб для своей продукции (обычно минимальная длина около 3м, максимальная около 15м или 20-30м в зависимости от типа), для большей уверенности нужно взять Проверить товар спецификации перед выбором медных труб.

Пример: Для кондиционеров мощностью 9000 BTU – 12000 BTU: Труба не длиннее 15м.

Для кондиционеров мощностью 18000BTU – 24000BTU: длина трубы не более 20м.

3. Разница высот между наружным и внутренним блоками

В дополнение к размеру и толщине медной трубы, вы также должны обращать внимание и следить за разницей высот наружного блока и внутреннего блока. Эта разница по высоте также должна находиться в допустимых пределах производителя.

Например: В случае установки недорогих кондиционеров Daikin:

Для машин мощностью 9000BTU – 12000BTU расстояние между наружным блоком и внутренним блоком не более 5м.

Для машин мощностью 18000BTU – 24000BTU расстояние не должно превышать 10 метров.

Кроме того, при установке наружного блока и внутреннего блока необходимо соблюдать следующие требования:

Требования к установке внутренних блоков

  1. Закрепите внутренний блок на стене очень прочно и сбалансированно, чтобы избежать тряски.
  2. Беспрепятственный вход и выход воздуха, благодаря чему газ может распространяться по всему помещению.
  3. Не устанавливайте внутренний блок в местах попадания прямых солнечных лучей.
  4. Устанавливайте внутренний блок там, где его проще всего соединить с наружным блоком.
  5. Установите внутренний блок так, чтобы можно было легко установить дренажную трубу и снять воздушный фильтр для регулярного обслуживания и очистки.
  6. Линия дренажа во внутреннем блоке должна быть крутой.

Требования к установке наружных блоков

  1. По возможности наружный блок не следует устанавливать в местах, куда попадают прямые солнечные лучи.
  2. Не устанавливайте наружный блок в местах с сильным ветром или сильной запыленностью.
  3. Не размещайте наружный блок в местах, где проходит много людей.
  4. Не ставьте наружный блок прямо на землю.
  5. Обратите внимание на направление соседнего дома, потому что очень вероятно, что воздух из наружного блока дует в окно или шумит.
  6. Место для установки наружного блока должно быть открытым, расстояние между стеной, окружающей двумя фронтонами, и позади хот-рига должно быть см 30см

Выше приведены моменты соблюдения размеров медных труб при установке кондиционера, на которые необходимо обратить внимание.

Подробнее:

  1. Установка одного кондиционера на две комнаты с экономией?
  2. Как правильно почистить кондиционер?
  3. Неправильные привычки при использовании кондиционера

Портативный выхлопной шланг для кондиционера, диаметр 6 дюймов, длина 79 дюймов, вентиляционное отверстие H Продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

  • Вы размещаете заказ
  • (время обработки)
  • Мы отправляем ваш заказ
  • (время доставки)
  • Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время, необходимое для того, чтобы ваш товар (ы) доставили с нашего склада к месту назначения.

Рекомендуемые способы доставки для вашей страны/региона показаны ниже:

Отправить по адресу: Доставка из

Этот склад не может доставлять товары к вам.

Способ(ы) доставки Время доставки Информация об отслеживании

Примечание:

(1) Упомянутое выше время доставки относится к расчетному времени в рабочих днях, которое займет доставка после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и праздничные дни.

(3) Эти оценки основаны на обычных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате каких-либо форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего непосредственного контроля.

(5) Ускоренная доставка не может быть использована для адресов абонентских ящиков

Предполагаемые налоги: Может применяться налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы убедиться, что ваши контактные данные верны. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитной картой) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Медная трубка ACR

В следующей таблице представлена ​​информация о размерах медных трубок ACR, а также пять практических расчетов для удобства инженеров



Как читать эту таблицу
  • A = отожженный
  • D = Тяжелотянутый
  • Внешний диаметр = Внешние размеры
  • ID = Внутренние размеры
  • Стенка = Толщина стенки
  • AB = площадь отверстия в квадратных дюймах
  • ES = внешняя поверхность в квадратных футах / погонных футах
  • IS = внутренняя поверхность в квадратных футах / погонных футах
  • фунт/фут = вес трубы в фунтах/линейный фут
  • CT = Содержимое трубы в кубических футах / линейных футах
  • Примечание. Все размеры указаны в дюймах

Стандартный размер

Номинальное значение, в дюймах

Расчетные значения (на основе номинального размера))

Внешний диаметр

ID

Стена

АБ

ЕС

ИС

фунт/фут

КТ

1/8

А

.125

.065

.030

0,00332

0,0327

0,017

0,0347

0,00002

3/16

А

. 187

.128

.030

0,0129

0,0492

0,0335

0,0575

0,00009

1/4

А

.250

.190

.030

0.0284

0,0655

0,0497

0,0804

0,0002

5/16

А

.312

.248

.032

0,0483

0,0817

0. 0649

0,109

0,00034

3/8

А

.375

.311

.032

0,076

0,0982

0,0814

0,134

0.00053

А

.375

.315

.030

0,078

0,0982

0,0821

0,126

0,00054

1/2

А

. 500

.436

.032

0,149

0,131

0,114

0,182

0,00103

А

.500

.430

.035

0.145

0,131

0,113

0,198

0,00101

5/8

А

.625

.555

.035

0,242

0,164

0. 145

0,251

0,00168

Д

.625

.545

.040

0,233

0,164

0,143

0,285

0,00162

3/4

А

.750

.680

.035

0,363

0,196

0,178

0,305

0,00252

А

. 750

.666

.042

0.348

0,196

0,174

0,362

0,00242

Д

.750

.666

.042

0,348

0,196

0,174

0.362

0,00242

7/8

А

.875

.785

.045

0,484

0,229

0,206

0,455

0,00336

Д

. 875

.785

.045

0,484

0,229

0,206

0,455

0,00336

1 1/8

А

1.125

1,025

.050

0,825

0,294

0,268

0,655

0,00573

Д

1.125

1,025

.050

0,825

0,294

0. 268

0,655

0,00573

1 3/8

А

1,375

1,265

.055

1,26

0,36

0,331

0,884

0.00875

Д

1,375

1,265

.055

1,26

0,36

0,331

0,884

0,00875

1 5/8

А

1. 625

1,505

.060

1,78

0,425

0,394

1,14

0,0124

Д

1,625

1,505

.060

1.78

0,425

0,394

1,14

0,0124

2 1/8

Д

2,125

1,985

.070

3,09

0,556

0. 52

1,75

0,0215

2 5/8

Д

2,625

2,465

.080

4,77

0,687

0,645

2,48

0.0331

3 1/8

Д

3.125

2,945

.090

6,81

0,818

0,771

3,33

0,0473

3 5/8

Д

3. 625

3,425

.100

9.21

0,949

0,897

4,29

0,064

4 1/8

Д

4.125

3,905

.110

12

1,08

1,02

5,38

0,0833







Что-то, что вы видите, нуждается в улучшении? Пожалуйста, напишите нам! улучшение@coppertubecoils.com



Медная трубка ACR: что это такое, когда, где и как она используется



ACRCT используется в сфере обслуживания кондиционеров и холодильного оборудования и обозначается фактическим наружным диаметром трубы.
Только нарисованный ACRCT отмечен цветом; отжига нет. Он используется для хранения различных хладагентов, что делает возможным кондиционирование воздуха в сочетании с компрессорами хладагента, а высокая скорость теплопередачи стала возможной благодаря отличной теплопроводности меди. Поскольку внутреннее давление играет ключевую роль в приложениях ACR, рабочие давления, рекомендованные Ассоциацией разработчиков меди совместно с ASTM (Американское общество по испытаниям и материалам), которое предоставляет отчет Стандартные спецификации для бесшовных медных труб, для вашего удобства повторяются ниже. .



Рабочее давление ACR

Внешний диаметр

обожженных медных трубок АКР свертывают спиралью рабочее давление с

фунтов на квадратный дюйм

100F

5. 1K PSI

150F

4.9K PSI

200F

4.8К

фунтов на квадратный дюйм

250F

4,7 тыс. фунт/кв. дюйм

300F

фунтов на квадратный дюйм

350F

фунтов на квадратный дюйм

400F

1/8

3074

2613

2510

2459

2408

2049

1537

3/16

1935

1645

1581

1548

1516

1290

968

1/4

1406

1195

1148

1125

1102

938

703

5/16

1197

1017

977

957

937

798

598

3/8

984

836

803

787

770

656

492

1/2

727

618

594

581

569

485

363

5/8

618

525

504

494

484

412

309

3/4

511

435

417

409

400

341

256

3/4

631

537

516

505

495

421

316

7/8

582

495

475

466

456

388

291

1 1/8

494

420

404

395

387

330

247

1 3/8

439

373

358

351

344

293

219

1 5/8

408

347

334

327

320

272

204



Внешний диаметр

Рабочее давление отожженной прямой медной трубы ACR s

фунтов на квадратный дюйм

100F

5. 1 000 фунтов на квадратный дюйм 90 003

150F

4,9 тыс. фунтов на квадратный дюйм

200Ф

4,8К

фунтов на квадратный дюйм

250Ф

4,7 тыс. фунтов на квадратный дюйм

300F

фунтов на квадратный дюйм

350Ф

фунтов на квадратный дюйм

400Ф

3/8

914

777

747

731

716

609

457

1/2

781

664

638

625

612

521

391

5/8

723

615

591

579

567

482

362

3/4

633

538

517

506

496

422

316

7/8

583

496

477

467

457

389

292

1 1/8

495

421

404

396

388

330

248

1 3/8

440

374

359

352

344

293

220

1 5/8

409

348

334

327

320

273

205

2 1/8

364

309

297

291

285

243

182

2 5/8

336

286

275

269

263

224

168

3 1/8

317

270

259

254

249

212

159

3 5/8

304

258

248

243

238

203

152

4 1/8

293

249

240

235

230

196

147

*Все таблицы на этой странице взяты из справочника по медным трубам, который можно получить в Ассоциации развития меди.


Медные трубки уменьшенного диаметра улучшают теплообмен

Исследователи медной промышленности считают, что они открыли новый способ улучшить характеристики теплообменника, используя трубы малого диаметра и «микроканавки». Об этом сообщает РАК.

Работа Международной ассоциации производителей меди привела к созданию новой высокопроизводительной технологии змеевика теплообменника, основанной на эффективном сочетании медных труб меньшего диаметра и «микроканавок» — рифленых внутренних поверхностей

После нескольких лет исследований ICA полагает, что теперь может предложить жизнеспособные продукты HVACR, которые выигрывают от того факта, что теплопередача от хладагента к стенке трубы более эффективна внутри медных труб с диаметром меньше нормы – порядка 4-5 мм, в отличие от более традиционных 6.диаметром 5-9,5 мм. Следовательно, змеевики можно сделать менее громоздкими, а кондиционеры и холодильное оборудование, в свою очередь, можно сделать меньше и легче при той же производительности.

Другие преимущества использования труб меньшего диаметра, в том числе очевидно более низкие общие затраты на медь, меньший транспортировочный вес и необходимость меньшего количества хладагента.

Исследователи обнаружили, что уменьшение диаметра трубы с обычных 9,5 мм до 5 мм привело к увеличению коэффициента теплообмена на 15% при прочих равных условиях.Кроме того, использование теплообменников меньшего диаметра может сэкономить 42 процента использования меди. Заправка хладагентом может быть уменьшена на 15-20 процентов. В то же время трубка меньшего диаметра лучше приспособлена к повышенному давлению хладагента.

Недостаток труб меньшего размера заключается в том, что в каждом теплообменнике требуется большая и более короткая длина, чтобы справиться с перепадами давления, но ICA утверждает, что улучшение теплообмена более чем компенсирует любой дополнительный вес трубы.

Одной из самых интересных последних разработок являются характеристики ламп с улучшенными микроканавками. Лабораторные испытания проводились на медных трубах малого диаметра с армированной внутренней поверхностью и без нее. Результаты доказывают, что канавки на внутренних поверхностях значительно увеличивают локальный коэффициент теплопередачи внутри таких трубок с «микроканавками».

«Внутренние канавки «перемешивают» хладагент, когда он проходит через трубки», — говорит Венсон Чжэн, заместитель директора по технологиям ICA.«Такое перемешивание имеет решающее значение для эффективной теплопередачи». «Они находятся в выигрышном положении в конструкции катушки. Коэффициенты теплопередачи высокие, но перепады давления все еще управляемы. При прочих равных условиях для труб с микроканавками по сравнению с гладкими трубами отчетливо видно очень выраженное увеличение локального коэффициента теплопередачи», — говорит он.

Исследовательский консорциум

Революция малого диаметра основана на продолжающихся исследованиях китайского консорциума в таких областях, как схема труб, конструкция ребер и измерение коэффициентов теплопередачи. Членами консорциума являются ICA, два университета и не менее пяти OEM-производителей кондиционеров.

Лабораторные эксперименты проводились в Институте холода и криогеники Шанхайского университета Цзяо Тонг (SJTU) в Шанхае, Китай.

«Обычные медные трубы десятилетиями устанавливали стандарт для змеевиков, — говорит Найджел Коттон, руководитель группы OEM для ICA, — Но эти результаты демонстрируют возможность изготовления бытовых кондиционеров и холодильных изделий с медными трубками малого диаметра.Они обладают всеми преимуществами обычных труб, будучи более экономичными из-за более высоких коэффициентов теплопередачи. Они подготовили почву для крупносерийного производства нового поколения экономичных и энергоэффективных продуктов для кондиционирования воздуха. “

OEM-члена исследовательского консорциума уже разработали потребительские товары, такие как комнатные кондиционеры, с использованием комбинации небольших медных трубок с микроканавками, и эти продукты выводятся на мировые рынки в Северной Америке, Европе и Азии.

Полные тестовые документы и другие технические материалы можно посмотреть на сайте www.microgroove.net.

РАЗМЕР ШЛАНГА

СОЕДИНЕНИЕ ДЛЯ ШЛАНГА

Размер шланга кондиционера

определяется внутренним диаметром шланга. Наружные диаметры шлангов значительно различаются и НЕ ДОЛЖНЫ использоваться для определения размера шланга.Все фитинги U.A.C. типа Beadlock, показанные в этом каталоге, предназначены ТОЛЬКО для соединения со шлангом с двумя оплётками размера . Размеры шлангов также обозначаются цифрами «6, 8, 10 и 12». В приведенной ниже таблице показаны внутренние диаметры шлангов и соответствующие им размеры:

.

ДЕТАЛИ ФИТИНГА ДЛЯ ЗАМКА (ПУЗЫРЬКОВЫЙ ОБЖИМ)

ШЛАНГ РАЗМЕР

ШЛАНГ I. Д.

РАЗМЕР ШЛАНГА

5/16 дюйма (0,312 дюйма)

6

13/32 дюйма (0,406 дюйма)

8

1/2″ (.500″)

10

5/8 дюйма (0,625 дюйма)

12

СТАЛЬНАЯ ФЕРРУЛА (СТАНД.)

  6 8 10 12
Х .780″ .940″ 1,040″ 1,165″
Д 1,250 дюйма 1.250 дюймов 1,250 дюйма 1,250 дюйма
З .250″ .250″ .250″ .250″
Чтобы определить размер шланга, для которого предназначен конкретный фитинг, измерьте внешний диаметр вставки шланга, как показано ниже: Обжим «пузырьковый» изготавливается с использованием U. Кримперы AC моделей 3600 и 3700.
РЕКОМЕНДУЕМЫЕ ХАРАКТЕРИСТИКИ СТАНДАРТНОГО МОМЕНТА:

РАЗЪЕМНЫЕ СОЕДИНЕНИЯ

ТРУБКА Н.Д.

РАЗМЕР РЕЗЬБЫ

футов/фунтов

1/4″

7/16″

11-12

3/8″

5/8″

18-20

1/2″

3/4″

36-39

5/8″

7/8″

52-57

3/4″

1-1/16″

71-79

УПЛОТНИТЕЛЬНЫЕ СОЕДИНЕНИЯ

1/4″

7/16″

5-7

3/8″

5/8″

11-13

3/8″

11/16″

11-13

1/2″

3/4″

15-20

5/8″

7/8″

21-27

3/4″

11/16″

28-33

ПЕРЕКЛЮЧАТЕЛИ И ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ

н/д

ВСЕ

15-17

УСТАНОВОЧНЫЕ РАЗМЕРЫ

Размеры фитингов обычно обозначаются как «6, 8, 10 и 12». Эти числа происходят от 6/16″, 8/16″, 10/16″ и 12/16″, которые обычно обозначают диаметр трубы в точке, где она проходит через присоединенную резьбовую гайку. Иллюстрация этого измерения и изменения размеров показаны ниже:

УСТАНОВОЧНЫЙ РАЗМЕР

ТРУБКА O.Д.

УСТАНОВОЧНЫЙ РАЗМЕР

РАЗМЕР РЕЗЬБЫ

1/4 дюйма (0,250 дюйма)

4

7/16″

3/8″ (.375″)

5

16 сентября

3/8 дюйма (0,375 дюйма)

6

5/8″

3/8″ (.375″)

7

11/16″

1/2 дюйма (0,500 дюйма)

8

3/4

5/8″ (. 625″)

10

7/8″

3/4 дюйма (0,750 дюйма)

12

1 1/16″

ПОЛЕЗНЫЕ СТАНДАРТНЫЕ СОКРАЩЕНИЯ И РУКОВОДСТВО ПО СОЕДИНИТЕЛЬНЫМ ДЕТАЛЯМ:
ТФ = ВТУЛКА
МФ = ВТУЛКА
ДЛЯ = ВНУТРЕННЯЯ (РЕЗЬБА) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
МИО = НАРУЖНАЯ (РЕЗЬБА) ВСТАВКА УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
ФИО = ВНУТРЕННЯЯ (РЕЗЬБА) ВСТАВКА УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
МОР = НАРУЖНАЯ (РЕЗЬБА) УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (ШАРНИРНОЕ)
ФСЛ = ВНУТРЕННЯЯ ПРУЖИНА
МСЛ = ВТУЛКА ПРУЖИННЫЙ
ФТО = ВНУТРЕННЯЯ ТРУБА-O
МТО = НАРУЖНАЯ ТРУБКА-O
Франция = РОТАЛОК ВНУТРЕННИЙ
МДУ = МУЖСКОЙ РОТАЛОК
ПРИМЕЧАНИЕ. Метрические соединения не включены в этот метод расчета.

Как обеспечить вентиляцию переносного кондиционера

Чтобы охлаждать помещение, все переносные кондиционеры должны быть правильно установлены и выпускать горячий воздух при охлаждении. Этот теплый воздух обычно выбрасывается наружу с помощью входящего в комплект оконного комплекта, но традиционные окна не всегда доступны.

Читайте дальше, чтобы узнать больше о том, где вы можете установить и как вентилировать переносной кондиционер:

Зачем вам нужно вентилировать портативный кондиционер?

Портативные кондиционеры охлаждают помещение, удаляя горячий воздух из помещения.Чтобы эффективно и эффективно охлаждать, горячее должно выйти из помещения. Если теплый воздух не выводится наружу, он останется в вашей комнате, сводя на нет холодный воздух, который входит в ваше пространство.

Как установить портативный кондиционер с оконным комплектом

Большинство портативных кондиционеров легко установить и вентилировать с помощью оконного комплекта, предоставленного производителем. Всего за несколько шагов вы окажетесь на пути к более комфортному внутреннему пространству. Посмотрите следующее видео, чтобы увидеть, как это просто!

Стандартный оконный комплект включает оконный кронштейн, один или два вентиляционных шланга и переходники для вентиляционных шлангов.Средний вентиляционный шланг имеет длину от 4 до 5 футов, поэтому вам нужно установить свой рядом с окном. Выполните следующие этапы, чтобы быстро настроить портативный кондиционер:

Шаги 1–3:  При вентиляции портативного кондиционера подсоедините все соединители/адаптеры шлангов и вставьте шланг (или шланги).

Шаги 4-5: Расширьте комплект регулируемого окна по длине вашего окна. При необходимости подрежьте оконный кронштейн, чтобы он плотно прилегал к окну. Ваша конкретная модель может поставляться с винтами, чтобы удерживать оконный комплект на месте.Затем закройте окно, чтобы закрепить комплект на месте.

Шаг 6: Затем подсоедините вентиляционный шланг к оконному комплекту. Если ваша модель правильно установлена ​​и вентилируется, вы можете немедленно начать охлаждение. Просто подключите его и запрограммируйте свои настройки. Это так просто!

Примечание. Клиенты часто спрашивают, нужно ли им снимать оконную сетку, чтобы установить переносной кондиционер. Чаще всего вам не нужно снимать экран.

Замена оконных комплектов переносных кондиционеров

Если вы хотите заменить оконный комплект для своей модели, посетите нашу страницу аксессуаров для портативных кондиционеров.Лучше всего получить его у производителя кондиционера, но есть вероятность, что вы сможете найти тот, который соответствует вашим потребностям.

Один из самых популярных оконных комплектов — сменный комплект Honeywell Portable AC. Он подходит для стандартных двустворчатых окон шириной от 20 до 47,25 дюймов, а диаметр выпускного шланга составляет 5 дюймов. Перед покупкой всегда проверяйте, подходит ли сменный оконный комплект к вашей модели и окну. Если вам нужна помощь, звоните нам по телефону 1-800-934-9194.

Вентиляция для раздвижных окон и раздвижных дверей

Стандартные оконные скобы предназначены для горизонтальной установки в нижней части окон, но их можно установить и вертикально для установки раздвижных окон и раздвижных дверей.Могут потребоваться некоторые модификации оконного кронштейна для установки кондиционеров на раздвижные окна.

Для раздвижных окон необходимо убедиться, что кронштейн будет достаточно длинным, чтобы соответствовать проему. Блоки с двойными оконными кронштейнами обычно хорошо подходят для раздвижных окон. Двойной кронштейн включает в себя стандартный оконный кронштейн и дополнительный кронштейн-заполнитель. После установки кронштейна, если в нем все еще есть отверстие, вы можете заполнить его деревом, плексигласом, изоляцией или другим типом наполнителя.

При работе с кондиционерами для раздвижных окон оконные кронштейны не будут достаточно длинными, чтобы заполнить вертикальный проем, поэтому вам потребуется заполнить дополнительное пространство каким-либо другим материалом, например фанерой или оргстеклом.

Створчатые окна

Поскольку створчатые и поворотные окна открываются как двери, стандартные оконные комплекты к ним не подходят. Но это не остановило наших находчивых клиентов. Многие покупатели, у которых окна распашные, просто закрывают весь оконный проем оргстеклом и вырезают отверстие для вытяжного шланга.

Вентиляция с подвесным потолком

Электронное оборудование может выделять много тепла, но чувствительное оборудование должно постоянно охлаждаться. Портативные кондиционеры чрезвычайно популярны для компьютерных серверных, поскольку они могут охлаждать теплое оборудование, чтобы избежать перегрева и других проблем. Единственная проблема заключается в том, что серверные комнаты редко имеют окна и обычно находятся вдали от наружных стен.

К счастью, большинство офисных зданий имеют подвесные или панельные потолки. Многие портативные кондиционеры, например, от KwiKool, можно настроить для вентиляции в помещения с подвесным потолком.

Настенная вентиляция

Некоторые люди предпочитают выводить горячий воздух через стенную вентиляцию прямо на улицу или в другое помещение, например, в гараж или кладовую. Вы можете использовать лобзик, чтобы вырезать в стене отверстие нужного размера, но убедитесь, что там, где вы хотите вырезать отверстие, нет проводки или водопровода. Края отверстия можно заделать силиконовым герметиком.

Подключение к вентиляционным отверстиям осушителя

В большинстве случаев не рекомендуется использовать вентиляционное отверстие осушителя для выпуска воздуха из портативного кондиционера.Вентиляционные отверстия осушителя имеют диаметр 4 дюйма, а диаметр большинства выпускных шлангов немного больше. С другой стороны, портативные кондиционеры DeLonghi оснащены 4-дюймовыми выхлопными шлангами, поэтому они подходят для большинства вентиляционных отверстий сушилок. Однако, если внешнее отверстие вентиляционного отверстия осушителя содержит заслонку, то выход горячего воздуха из устройства не будет достаточно сильным, чтобы толкнуть ее. В этом случае вам нужно будет снять крышку и заменить ее экраном.

Какой длины портативные выхлопные шланги переменного тока?

Длина выпускного шланга зависит от модели, но обычно составляет 4-7 футов.

Не удлиняйте вентиляционные шланги

Не следует пытаться удлинить вентиляционный шланг во время вентиляции переносного кондиционера, поскольку это приведет к снижению эффективности, и это также может привести к аннулированию гарантии.

Сможет ли кто-нибудь открыть мое окно и проникнуть в мой дом?

В целом, ваш дом должен быть безопасным с установленным портативным кондиционером. Однако после установки вентиляционного комплекта вы больше не сможете использовать замок на окне. Некоторые клиенты выбирают безопасный оконный замок для своих переносных кондиционеров. Замки позволяют запирать и запирать окно, несмотря на наличие вентиляционного комплекта.

Вкратце

Вентилировать переносной кондиционер очень просто. Просто подсоедините любой соединитель/адаптер для шланга и вставьте шланг.Установите оконный комплект по длине окна и закрепите его на месте.

Остались вопросы?

Приложив немного творчества и изобретательности, вы можете заставить портативный кондиционер работать практически в любом месте вашего дома или офиса.
