Принципиальные электрические схемы терморегуляторов серии ТАМ133-1М и их типовые схемы включения.

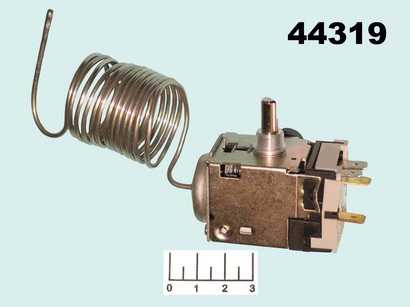

Техническая информация о терморегуляторах серии ТАМ133-1М

Ниже приводятся типовые принципиальные электрические схемы включения терморегуляторов серии ТАМ133-1М в электропроводку холодильника. Принципиальные схемы самих терморегуляторов отлично считываются по типовым схемам включения и отдельно не приводятся во избежании загромождения страницы.

Состояние контактной пары (замкнуто или разомкнуто) между клеммами 3 и 4 зависит от температуры участка испарителя, с которым контактирует капиллярная трубка терморегулятора. При повышении температуры контактная пара переходит в состояние “замкнуто”. При понижении температуры – в состояние “разомкнуто”.

Трехклеммные терморегуляторы имеют дополнительную контактную пару между клеммами 3 и 6.

Она размыкается при переводе терморегулятора в режим “Отключено”. При нахождении терморегулятора в любом другом режиме работы эта контактная пара замкнута.

1. Двухклеммный терморегулятор

Следующие модификации являются двухклеммными:

Такой терморегулятор имеет простую принципиальную схему, предполагающую наличие двух клемм (3 и 4) для подключения к электропроводке холодильника.

Терморегулятор включается в разрыв цепи питания компрессора. Цепь лампы освещения холодильной камеры запитывается непосредственно от источника питания и полностью независима от терморегулятора.
Если конструкция холодильника предполагает наличие дополнительного электрооборудования, питание которого должно осуществляться независимо от циклов работы компрессора (например, электронагреватель проема двери морозильного отделения или индикаторная лампа), то цепи такого электрооборудования подключаются аналогично цепи лампы освещения (т.

е. запитываются непосредственно от источника питания).
Невозможность отключения дополнительного электрооборудования при помощи терморегулятора считается недостатком подобной схемы. Для его устранения в конструкции некоторых модификаций терморегуляторов серии ТАМ133-1М вводится дополнительная контактная пара, обеспечивающая возможность обесточивания всего электрооборудования холодильника при помощи терморегулятора.

  • L и N — Фаза и нейтраль сети электропитания.
  • C — Компрессор.
  • EL — Лампа освещения холодильной камеры.
  • SQ — Концевой выключатель лампы освещения холодильной камеры.

2. Трехклемный терморегулятор без резистора подогрева

Следующие модификации являются трехклеммными без резистора подогрева:

Принципиальная схема такого терморегулятора предполагает наличие трех клемм (3, 4 и 6) для подключения к электропроводке холодильника.

Терморегулятор имеет две контактные пары. Одна из них (клеммы 3 и 4) используется для обеспечения цикличности работы компрессора, благодаря которой поддерживается температурный режим в холодильной камере. Вторая (клеммы 3 и 6) обеспечивает возможность обесточивания всего электрооборудования холодильника без необходимости извлечения вилки шнура питания из розетки.

Если конструкция холодильника предполагает наличие дополнительного электрооборудования, питание которого должно осуществляться независимо от циклов работы компрессора (например, электронагреватель проема двери морозильного отделения или индикаторная лампа), то цепи такого электрооборудования подключаются аналогично цепи лампы освещения (т.е. запитываются от клеммы 3 терморегулятора).

  • L и N — Фаза и нейтраль сети электропитания.
  • C — Компрессор.
  • EL — Лампа освещения холодильной камеры.
  • SQ — Концевой выключатель лампы освещения холодильной камеры.

3. Трехклемный терморегулятор с резистором подогрева

Следующие модификации являются трехклеммными с резистором подогрева:

Схема такого терморегулятора идентична предыдущей. Единственное отличие – наличие в конструкции резистора подогрева.
При разомкнутой контактной паре между клеммами 3 и 4 ток, проходя через обмотку компрессора, питает резистор подогрева. Когда эта контактная пара замыкается, она шунтирует резистор и он обесточивается. Таким образом, резистор подогрева выделяет тепло только во время пауз в работе компрессора.

  • L и N — Фаза и нейтраль сети электропитания.
  • C — Компрессор.
  • EL — Лампа освещения холодильной камеры.
  • SQ — Концевой выключатель лампы освещения холодильной камеры.
  • R — Резистор подогрева в составе терморегулятора.

Дополнительная информация по теме этой страницы есть в следующих статьях:

Терморегулятор ТАМ133-1М-71: технические характеристики.

Температурные характеристики терморегулятора ТАМ133-1М-71

Режим работы
Холод Тепло Норма
Температура смены состояния контакта между клеммами 3 и 4, ℃
Замык. Размык. Замык. Размык. Замык. Размык.
4.5 -29.0 4.5 -11.0
–		 –
±1.2 ±1.5 ±1.2 ±2.5 – –

Пояснения к таблице и дополнительная информация

  • Следует помнить, что контроль температуры воздуха холодильной камеры при помощи приборов серии ТАМ133-1М осуществляется косвенным методом — посредством контроля температуры поверхности плачущего испарителя. Соответственно, значения температуры размыкания контактов относятся не к температуре воздуха внутри холодильной камеры, а к температуре поверхности плачущего испарителя на том его участке, к которому прижат отрезок капиллярной трубки терморегулятора.
  • Для терморегулятора ТАМ133-1М-71 режим “Норма” не предусмотрен. Поэтому в соответствующих ячейках таблицы стоят прочерки.
  • С информацией о режимах работы “Холод”, “Тепло” и “Норма” можно ознакомиться на странице Режимы работы.
  • Значение допустимого отклонения температуры срабатывания на режимах “Тепло” и “Холод” указаны в нижней строке таблицы.
  • Приведенные в таблице значения температуры замыкания и размыкания контактов 3 и 4 обеспечиваются при атмосферном давлении 101. 3 кПа (соответствует 760 мм ртутного столба).
    При отклонении давления окружающего прибор газа от 101.3 кПа или при использовании прибора в вакууме возможно отклонение реальных температур срабатывания от значений, приведенных в таблице. Это связано с тем, что терморегулятор является прибором манометрического типа, в котором в качестве термочувствительного датчика используется герметичная газонаполненная система “сильфон – капиллярная трубка”, воспринимающая своими внешними поверхностями давление окружающего прибор газа.
  • Температура замыкания контактов 3 и 4 не зависит от режима работы терморегулятора.
  • На странице Температурные характеристики размещена сводная таблица температурных характеристик всех модификаций терморегуляторов серии ТАМ133-1М.

Принципиальная схема терморегулятора ТАМ133-1М-71

Принципиальная схема терморегулятора ТАМ133-1М-71 предполагает наличие трех клемм (3, 4 и 6) для подключения к электропроводке холодильника.

Состояние контактной пары (замкнуто или разомкнуто) между клеммами 3 и 4 зависит от температуры участка испарителя, с которым контактирует капиллярная трубка терморегулятора. При повышении температуры контактная пара переходит в состояние “замкнуто”. При понижении температуры – в состояние “разомкнуто”.

Контактная пара между клеммами 3 и 6 размыкается при переводе терморегулятора в режим “Отключено”. При нахождении терморегулятора в любом другом режиме работы эта контактная пара замкнута.

На странице Принципиальные схемы размещена сводная информация о принципиальных схемах всех разновидностей терморегуляторов серии ТАМ133-1М.

Типовая схема подключения терморегулятора ТАМ133-1М-71

Терморегулятор ТАМ133-1М-71 имеет две контактные пары. Одна из них (клеммы 3 и 4) используется для обеспечения цикличности работы компрессора, благодаря которой поддерживается температурный режим в холодильной камере. Вторая (клеммы 3 и 6) обеспечивает возможность обесточивания всего электрооборудования холодильника без необходимости извлечения вилки шнура питания из розетки.
Если конструкция холодильника предполагает наличие дополнительного электрооборудования, питание которого должно осуществляться независимо от циклов работы компрессора (например, электронагреватель проема двери морозильного отделения или индикаторная лампа), то цепи такого электрооборудования подключаются аналогично цепи лампы освещения (т.е. запитываются от клеммы 3 терморегулятора).

  • L и N — Фаза и нейтраль сети электропитания.
  • C — Компрессор.
  • EL — Лампа освещения холодильной камеры.
  • SQ — Концевой выключатель лампы освещения холодильной камеры.

На странице Принципиальные схемы размещена сводная информация о типовых схемах включения всех разновидностей терморегуляторов серии ТАМ133-1М.

Режимы работы терморегулятора ТАМ133-1М-71

Понятие “режим работы терморегулятора” описывается на странице Режимы работы. Пожалуйста, ознакомьтесь, чтобы понимать, о чем идет речь ниже.

Режим “Норма” для терморегулятора ТАМ133-1М-71 не предусмотрен. Соответственно, в таблице температурных характеристик (см. выше) присутствуют значения температуры только для режимов “Тепло” и “Холод”.
На рисунке вал управления находится в положении, соответствующем режиму “Холод”. Это видно по направлению, на которое обращена лыска вала управления.

На странице Режимы работы представлена сводная информация по режимам работы всех модификаций терморегуляторов серии ТАМ133-1М.

Типоразмеры электрических клемм терморегулятора ТАМ133-1М-71

Терморегулятор ТАМ133-1М-71 имеет три управляющие клеммы – 3, 4 и 6.

Данный прибор может поставляться в двух исполнениях. В одном исполнении ширина клемм составляет 4.8 мм, в другом 6.3 мм.

Также имеются две клеммы заземления; одна из них шириной 4. 8 мм, другая 6.3 мм.
На странице Типоразмеры электрических клемм приводится сводная таблица типоразмеров электрических клемм всех модификаций терморегуляторов серии ТАМ133-1М.

Исполнения терморегулятора ТАМ133-1М-71

Необходимо помнить о том, что у терморегулятора ТАМ133-1М-71 имеется несколько исполнений, различающихся такими параметрами, как дистанционность и т.п. Подробнее об исполнениях можно прочесть на странице Модификации терморегуляторов серии ТАМ133-1М.
