Как подключить терморегулятор к электрокотлу – Подключение термостата к электрокотлу

24 Марта 2022

Просмотров:  14277

Время чтения:  12 минут

Содержание

Функции термостата

Виды

Место крепления термостата

Дополнительные опции

Схема подключения

Настройка

Советы

Коротко о главном

Не все электрические котлы оснащены опцией плавной регулировки мощности устройства. Это не позволяет достигнуть точных показателей температуры, поэтому многие потребители приобретают дополнительные устройства – термостаты. Перед тем, как подключить терморегулятор к электрическому котлу, следует изучить особенности устройства.

Наличие термостата позволяет использовать электрический котел с большим комфортом

Функции термостата

Термостатом называют небольшое устройство, с помощью которого можно регулировать температуру на электрическом котле. Изделия бывают как проводные, так и беспроводные. Любой термостат работает по простому принципу – включено или выключено.

Когда температура достигает порога включения происходит замыкание цепи и соединяется контакт. Как только заканчивается процесс нагревания, контакт размыкается, работа устройства прекращается.

Термостаты для электрического котла выполняют ряд определенных функций:

• Измерение, контроль и сохранение определенной и комфортной температуры в помещении.
• Передача необходимых сигналов отопительному прибору из любого места.
• Защита от замерзания и перегрева электрического котла.
• Возможность запрограммировать устройство на сутки или любое другое время.
• Дистанционное управление из любого места при условии наличия GSM-модуля либо Wi-Fi.
• Оповещение пользователя о возникновении различных проблем даже на определенном расстоянии.

Терморегуляторы устанавливают многие потребители, потому что с ним использовать электрический котел становится комфортнее.

Купить терморегулятор и другую автоматику для котла можно в нашем интернет-магазине.

Перед использованием термостат необходимо настроить

Перед тем, как подключить комнатный термостат к электрокотлу, следует определиться с его типом. Производители предлагают различные виды термостатов, но все они разделяются на несколько основных групп.

Механические

Самые распространенные и простые модели. Работа данных агрегатов основывается на функциональности мембранных и капиллярных датчиков температуры.

В небольшой капсуле находятся специфические вещества, которые расширяются даже при небольшом изменении температуры. При достижении предельного порога температуры увеличенное в объеме вещество начинает оказывать давление на мембрану реле. В результате контакты в устройстве размыкаются, а термостат подает сигнал о том, что снижается мощность электрического котла. Достоинствами устройства называют низкую стоимость, долговечность, возможность самостоятельного ремонта, устойчивость к перепадам напряжения, особая простота конструкции.

Основным недостатком подобного устройства считается его простота (достаточно вращать специальную круглую ручку) и очень маленький функционал. К тому же механические термостаты отличаются довольно большой погрешностью – примерно 3-4 °C.

Механические устройства отличаются простотой в конструкции и использовании

Электромеханические

Данные устройства отличаются более серьезными конструктивными особенностями. Для работы используются специальные металлические пластинки, которые производят небольшой разряд, когда они нагреваются до определенной температуры. В результате срабатывает электромагнитное реле, которое управляет механическим клапаном. Функционал у данных агрегатов немного больше – это зависит от модели, однако погрешность у них меньше. Заплатить за подобное изделие придется больше, чем за механическую модель.

Электронные

Самые многофункциональные устройства, в конструкции которых присутствуют электронные платы. Подобные изделия имеют достаточно широкий набор функций, отличаются минимальными погрешностями и высокой экономичностью. Электрические термостаты способны управлять работой электрического котла без участия потребителя. Стоимость подобных приборов выше, чем у других моделей, однако цена достаточно быстро окупится за счет экономии во время пользования.

Электрические термостаты отличаются высокой чувствительностью к изменениям температуры, благодаря чему постоянно контролируют режим работы котла, при необходимости подстраивая ее к новым окружающим условиям.

Электронные термостаты более удобны в использовании

Место крепления термостата

Изготовители предлагают два варианта устройств, регулирующих температуру:

• Проводные. Данные агрегаты можно расположить в любом месте помещения, однако стоит знать, что им требуется постоянное соединение с электрическим котлом – в противном случае работать они не будут. Стоимость подобного изделия вполне приемлемая, необходимые детали для крепления и подключения часто присутствуют в комплекте.
• Беспроводные. Подобные изделия представляют собой устройство для получения сигнала и специальный пульт управления, который это сигнал передает. Удобство беспроводного терморегулятора состоит в том, что разместить его можно абсолютно в любом месте, ему не требуется постоянное подключение к электрическому котлу посредством проводов. Недостатком можно считать только необходимость в элементах питания для пульта, которые следует не забывать менять.

Беспроводные устройства не требуют прямого соединения с котлом через провода

Дополнительные опции

В самых простых термостатах существует минимальный набор функций – кнопки «включить/выключить» и ручка, с помощью которой устанавливают температуру.

Более современные модели оснащают разнообразным набором функций. Дорогие программированные варианты позволяет снижать температуру в помещении на ночное время либо на тот период, когда жильцов нет дома. Существует возможность настройки нескольких вариантов работы электрического котла, длительность которых может сохраняться на несколько часов, а затем меняться на другие.

Более дорогие модели имеют множество программ, которые позволяют сделать использование электрического котла более удобным и комфортным.

GSM или WI-FI

Некоторые современные модели производители оснащают GSM-модулями. Подобное дополнение уведомляет потребителя в смс-сообщениях о работе электрического котла, о риске возникновения аварийных ситуаций. Благодаря подобной функции пользователь очень быстро узнает о возможной проблеме и сможет ее решить.

Управление смартфоном очень удобно – можно следить за устройством из любого места

Наличие WI-FI позволяет осуществлять управление электрическим котлом при помощи телефона. Это очень удобно, потому что позволяет контролировать работу устройства даже на расстоянии. При помощи данной опции можно осуществить подключение к другим системам умного дома.

Наличие подобных модулей позволяет использовать устройство с большим комфортом, а также вовремя реагировать на различные ситуации.

Система защиты

В простых агрегатах системы безопасности также очень простые. Нередко в них отсутствует защита от перегрева или замерзания, а также от других аварийных ситуаций. Рекомендуется перед покупкой изучить все устройство и наличие датчиков безопасности. Не стоит экономить на приборе, лучше немного доплатить, но получить изделие с качественной системой безопасности.

Схема подключения

После того, как будет подобран подходящий прибор, возникает вопрос, как подключить терморегулятор к электрокотлу. Процедуру проводят с соблюдением рекомендаций и инструкций, указанных производителем в техническом паспорте.

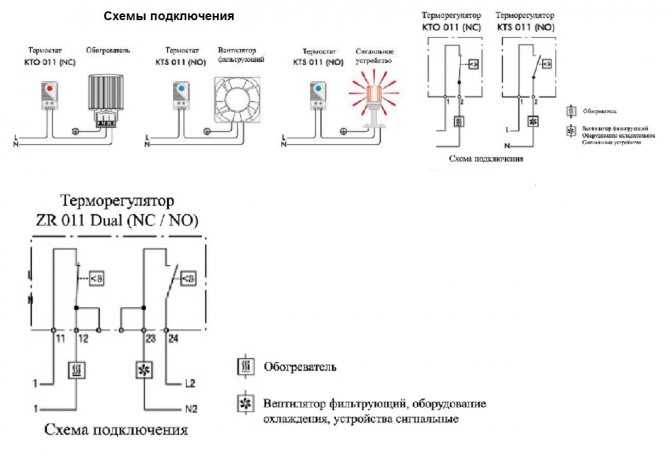

Подключение проводится строго в соответствии с инструкцией

Прежде всего нужно найти раздел, в котором предоставлены схемы подключения. На некоторых моделях информацию можно обнаружить даже на самом устройстве. Современные котлы обеспечены точками, куда можно присоединить термостат. Фиксируют устройство с помощью специальной клеммы, находящейся на отопительном приборе, либо с использованием кабеля, который входит в комплект.

Если устройство беспроводное, то специалисты рекомендуют располагать его подальше от различных бытовых приборов. Считается, что излучение от них может искажать данные термостата и нарушать его функциональность. Установка и подключение термостата к электрокотлу должны быть выполнены с учетом следующих правил:

• К беспроводному термостату должен быть обеспечен свободный приток воздуха – это позволит получать более точные показатели температуры.
• Не допускается закрывать устройство различной мебелью либо шторами.
• Прибор располагают в комнатах с самой низкой температурой либо в помещении, где люди проводят большую часть времени.
• На изделие не должны попадать прямые солнечные лучи – это приводит к нарушению его функциональности.

Заказать установку котла отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Для термостата необходимо найти подходящее место, чтобы не искажались его значения

• Не следует размещать термостат возле радиаторов либо обогревателей.
• Нельзя располагать агрегат в зоне сквозняков.

В основном термостаты, представленные в магазинах, являются релейными – их работа осуществляется за реле, которое замыкает и размыкает контакт в зависимости от установленной температуры. Подключение терморегулятора к электрокотлу, на которых отсутствует напряжение в любом их состоянии, осуществляют в несколько этапов:

• Устройство нужно достать из упаковки и внимательно осмотреть на наличие повреждений либо поломок.
• Как правило, терморегулятор состоит из нескольких частей. При снятии верхней крышки можно увидеть отверстия, через которые изделие можно закрепить на стене.
• Далее необходимо присоединить заземление, затем контакты термостата соединяют с платой электрического котла.
• Если между контактами ТА платы (так называются две клеммы для подключения изделий внешнего управления) находится небольшая перемычка, то ее аккуратно заменяют на изолированный кабель с двумя жилами.
• Все концы кабеля необходимо опаять, после чего разместить их в специальных разъемах и зафиксировать винтами.
• После этого прокладывают кабель от термостата до отопительного устройства в пластиковых каналах.

В видео описывают процесс установки терморегулятора

Это схема подключения терморегулятора к электрокотлу современного типа, но его можно подключить и к более старым моделям. Для этого выполняют следующие действия:

• Чаще всего ручка управления реле по температуре теплоносителя находится на самом котле. Принцип работы данного датчика аналогичен тому, что и в более функциональных устройствах.
• Если удалить клемму с данного реле, то котел просто выключится – цепь питания просто размыкается.
• В разрыв между снятым проводом и этой клеммой возможно подключить наружный термостат. Ручку на котле нужно выкрутить на положение «включено» и оставить так.

Во время работы термостат, расположенный снаружи, будет управлять работой котла, размыкая и замыкая всю цепь.

Настройка

После того, как выполнено подключение комнатного термостата к электрическому котлу, следует осуществить его настройку. Для этого потребителю рекомендуется выполнить следующие действия:

• Выставить при помощи регулятора максимальный показатель температуры.
• Запустить электрический котел в таком режиме работы, когда его коэффициент производительности достигает самых высоких значений.

В ролике потребитель делится своими советами и рассказывает о разных проблемах при подключении терморегулятора

• Когда температура во всех комнатах достигнет наиболее комфортного значения, необходимо измерить ее непосредственно возле самого отопительного устройства при помощи электронного термометра.
• Полученный результат будет максимальным значением, которое необходимо установить на термостате – при нем электрический котел будет отключаться. После этого все требуемые показатели заносятся в программатор.
• На панели устройства находятся кнопки и переключатели, с помощью которых производится настройка общего и экономичного режима. Все настройки следует сохранить.

Ввиду того, что все помещения разные, комфортная температура будет в них различаться на несколько градусов. По этой причине рекомендуется за основу брать значение возле отопительного устройства.

Советы

Приобрести и подключить терморегулятор к электрокотлу можно самостоятельно, не обращаясь к специалистам.

В видео рассказывают о том, как правильно установить термостат

Однако профессионалы дают несколько простых советов, которые позволят избежать различных проблем:

• Несмотря на то, что выбор термостатов на рынке довольно большой и есть возможность выбрать любой вариант, мастера рекомендуют выбирать устройства, изготовленные одним производителем. Процесс подключения и установки будет намного проще, потому что не потребуется подгонять изделия. Эксплуатация и необходимые ремонтные работы также будет легче, как и возможность подобрать подходящие элементы для замены.
• Прежде чем приобрести подобную технику, необходимо произвести тщательные расчеты. Обязательно учитывается площадь помещения и необходимые показатели температуры – это поможет не допускать того, чтобы агрегат не использовался. К тому же при выборе неправильной мощности может потребоваться менять проводку и другие элементы.
• Важно полностью обеспечить качественную теплоизоляцию помещения, в противном случае потери тепла так и останутся большими, что увеличит расходы на электрическую энергию.

Некоторые советы по установке термостата перечисляют в видео

• Необязательно сразу покупать слишком дорогой прибор. Можно взять более простую модель и испробовать ее в действии, а потом уже принимать решение о целесообразности ее использования.

При соблюдении простых правил подключить терморегулятор к электрическому котлу довольно просто. Работа не занимает много времени и не требует серьезных усилий.

Коротко о главном

Чтобы понять, как подключить терморегулятор к электрическому котлу, рекомендуется изучить само устройство. Изготовители предлагают множество различных вариантов, которые отличаются различными характеристиками. Потребитель может подобрать любую наиболее подходящую модель, а затем установить ее в своем доме. При монтаже рекомендуется соблюдать несколько простых правил, которые помогут быстрее справиться с работой. Во время покупки рекомендуется изучить несколько вариантов, чтобы выбрать именно ту модель, которая действительно подойдет для конкретного случая.

Как Вы считаете, какой терморегулятор лучше для электрического котла?
