Что надо сделать если холодильник не включается. Про термостат

Подробности
Автор: evgenij
Категория: Ремонт холодильника своими руками
Просмотров: 73763

Устройство и как работает терморегулятор

В первую очередь хочу провести одно сравнение. Представьте себе лампочку в вашей комнате, теперь задумайтесь, благодаря чему вы её включаете и выключаете. Тут все ответят, конечно выключателем, а вот теперь давайте разберём работу этого выключателя. Обычно к нему подходят два провода, один от центральной электросети, а другой от лампочки и чтобы отключить эту лампочку, наш выключатель разрывает контакты, соответственно чтобы включить, он их замыкает. Принцип работы терморегулятора, практически ничем не отличается, то есть его задача замкнуть контакты, а потом их разомкнуть. Вернемся опять к выключателю нашей лампочки, в данном случае вы нажимаете на него и тогда свет либо гаснет либо загорается. В термостате происходит тоже самое, только нажимает на кнопку не ваша рука, а специальная гармошка к которой подсоединена сильфонная трубка. В эту трубку закачен фреон и благодаря ему, гармошка в термостате сужается или расширяется, это происходит в результате охлаждения трубки термостата. Теперь немножко расскажу про саму трубку, которая идёт от терморегулятора и крепится к морозильному испарителю. Как я уже сказал, в неё закачен фреон, а так как она прикреплена к испарителю этот фреон сужается или расширяется при понижении или повышении температуры на морозильном испарителе, соответственно и гармошка тоже сжимается или расширяется. На картинке ниже вы можете увидеть как устроен термостат для холодильника

Фото — устройство терморегулятора в разрезе

После того как холодильник набрал нужную температуру и гармошка сжалась так, что на термостате сработала автоматика и разомкнула контакты, мотор холодильника отключается.

Я специально акцентирую внимание на сильфонной трубке термостата, дело в том что она довольно часто перегнивает или просто ломается, в результате фреон из неё выходит и понятно, что при этом гармошка полностью сужается. После того, как вышел фреон из трубки термостата и гармошка полностью сузилась, контакты на термостате разрываются и электричество на реле мотора поступать больше не будет. В итоге когда вы открываете дверь холодильника, вы наблюдаете, что в морозилке всё растаяло, а в холодильном отделении скис суп или ещё что то. Первое, что вас удивляет, это то что лампочка горит а мотор не запускается и первый рефлекс вас наталкивает на мысль, что, что то не то с мотором и вы начинаете снимать реле запуска двигателя, для его проверки. Я описал обычную картину, которую почти каждый день наблюдаю у себя в мастерской, ко мне приходит много людей с просьбой проверить реле мотора, когда я им рассказываю про истинную причину неисправности, у многих возникает вопрос, а как проверить второе реле, то есть термостат

Случилась проблема с холодильником, вечером всё было нормально, утром проснулись а в морозилке всё растаяло, в холодильной камере 20оС. Когда открываешь дверь холодильника, то есть там где находятся основные продукты, загорается лампочка, но мотор не запускается. Сняли реле двигателя, отнесли на проверку в мастерскую, мастер его проверил и сказал, что оно исправное. На вопрос, что ещё можно проверить, он улыбнулся и пожал плечами — говорит проверяйте двигатель. Неужели мотор, ни с того ни с сего навернулся

Вполне обыденная ситуация в моей мастерской. Не ждите от мастера, что он укажет вам пальцем на ту запчасть, которая поломалась. Тут важно понимать, что это его заработок и раскрывать секреты он не будет. В такой ситуации в первую очередь надо проверять не реле запуска двигателя, а ту запчасть, о которой мы сейчас говорим

Как проверить термостат своими руками

Вот так постепенно я подвел вас к вопросу, как чайнику проверить термостат на холодильнике. Мастера конечно могут прозвонить термостат или просто напрямую включить мотор, но как мне кажется простому обывателю, лучше применить именно этот способ для проверки терморегулятора. Короче говоря речь пойдёт о том, как правильно замкнуть провода, которые подходят к термостату. В том случае, когда на термостате 2 контакта, надо просто замкнуть между собой два провода, которые подходят к этой детали, если мотор холодильника заработал, то по всей видимости негодный регулятор. Больше вопросов возникает тогда, когда к термостату подходят три или четыре провода, у многих вызывает затруднение вопрос, какие контакты надо замкнутьть. Чуть ниже вы можете посмотреть видео, которое я снял именно по этому поводу, в этом ролике я наглядно показал, какие контакты надо подсоединить друг к другу, что бы обойти реле отключения двигателя

Немножко надо дополнить этот ролик. В первую очередь хочу сказать о зеленом проводе с желтой полосой, иногда он бывает жёлтый с зеленой полосой, его надо убрать в сторону, а лучше вообще отрезать и забыть про него — это провод заземления, если его подключить к другим проводам, произойдёт короткое замыкание. Все остальные провода, можно тупо скрутить между собой. Если вы видите на термостате три провода (помимо провода заземления), то обычно они имеют следующие назначения

  1. Прямой провод от розетки → В большинстве холодильников он коричневого цвета. Возьмите в руки тестер, один щуп присоедините к контакту, который подходит к термостату, а другой щуп подсоедините к контакту вилки холодильника — он должен звониться
  2. Провод от реле пуска двигателя к термостату → Обычно чёрного или красного цвета, бывало белый (очень редко). Точно также берём в руки мультиметр, один щуп подсоединяем к клемме, которая подходит к реле компрессора, а другой щуп на провод который подходит к регулятору. Таким образом мы найдём второй провод, который отвечает за подачу тока на мотор
  3. Провод для сигнальной лампочки → Бывает разных цветов: синий, белый, зелёный и даже красный. Его можно, либо вообще убрать, либо подсоединить к коричневому проводу. Для проверки термостата и запуска двигателя он роли не играет

Для того, чтобы проверить терморегулятор, нам потребуется замкнуть, провод от розетки и провод от реле двигателя. Таким образом, мы уберём регулятор температуры из цепи включения мотора, короче говоря мы подключим мотор напрямую. Если двигатель начал издавать звуки работы, то термостат надо менять, если нет → дело труба, скорей всего проблема в моторе или реле

Как отрегулировать терморегулятор своими руками

Очень важно!!! В видео выше, вы должны были увидеть, как отрегулировать термостат “к 59” и “там 112”, это термостаты для двухкамерного и однокамерного холодильника. Если с проверкой терморегулятора более-менее всё понятно, то с его регулировкой надо немножко разобраться. Хочу обратить ваше внимание на то, в каких случаях надо регулировать терморегулятор на холодильнике. Для начала начну с двухкамерных холодильников. В первую очередь надо обратить внимание на следующие факторы

  1. Как морозит плачущий испаритель в холодильной камере → если задняя стенка наполовину покрыта инеем, а на остальной части присутствует конденсат, в виде капель, регулировка в этом случае не поможет
  2. Задняя стенка холодильного отделения должна быть полностью покрыта изморозью → если этого нет, то не мучайтесь, надо либо перезаправлять холодильник, либо вставлять плачущий испаритель
  3. Если в холодильной камере низкая температура → Иногда бывает такое, что не срабатывает автоматика на термостате, причины могут быть разные, в том числе и усталость металла на пружине
  4. Подведем итог — в большинстве случаев, когда холодильник не отключается, замена термостата и регулировка его, мало когда помогает. В начале статьи я объяснял работу термостата, принцип такой, нет холода — нет отключения

Теперь поговорим об однокамерном холодильнике, тут всё намного проще. Открываем дверцу в морозильную камеру → смотрим, как в ней распределился мороз, если морозилка вся во льду, то регулировка термостата вполне возможна. В том случае если в морозильной камере, какой-то участок не заморожен и холодильник не отключается, то по всей видимости, тут либо забит фильтр либо произошла утечка фреона. В однокамерных холодильниках возникает часто проблема с уплотнительной резинкой, из-за этого холодильник также может не отключаться, в таких случаях в первую очередь надо, либо заменить резинку, либо её как-нибудь отремонтировать, так чтобы она не пропускала тёплый воздух, а потом уже приступать к регулировки термостата

Вы должны понимать что отрегулировать термостат своими руками, не так уж и просто, тут нужен опыт и терпение. К примеру на настройку терморегулятора в двухкамерном холодильнике, у меня порой уходит не менее суток, так как после каждого вращения регулировочного болтика, я жду покуда холодильник войдёт в свой режим.

С однокамерным холодильником дело обстоит намного проще, из-за того что режим работы и отдыха в этих холодильников намного короче и обычно составляет — 5 минут работает, и 8-15 стоит, в двухкамерных холодильниках нового образца этот режим составляет — 15-30 минут работает и 40-60 минут стоит. В окончании хочу сказать такое, если вы никогда не сталкивались с регулировкой термостата, лучше туда не лезть, а доверить это дело профессионалу. Ниже вы можете посмотреть видео, в котором я рассказываю про регулировку термостата. Думаю будет полезно не только чайникам но и начинающим мастерам





Добавить комментарий

Инструкция по замене терморегулятора холодильника

Терморегулятор может быть расположен либо в холодильной камере, либо выведен на переднюю панель холодильника. В зависимости от производителя и конкретной модели холодильниках встречаются различные типы терморегуляторов.

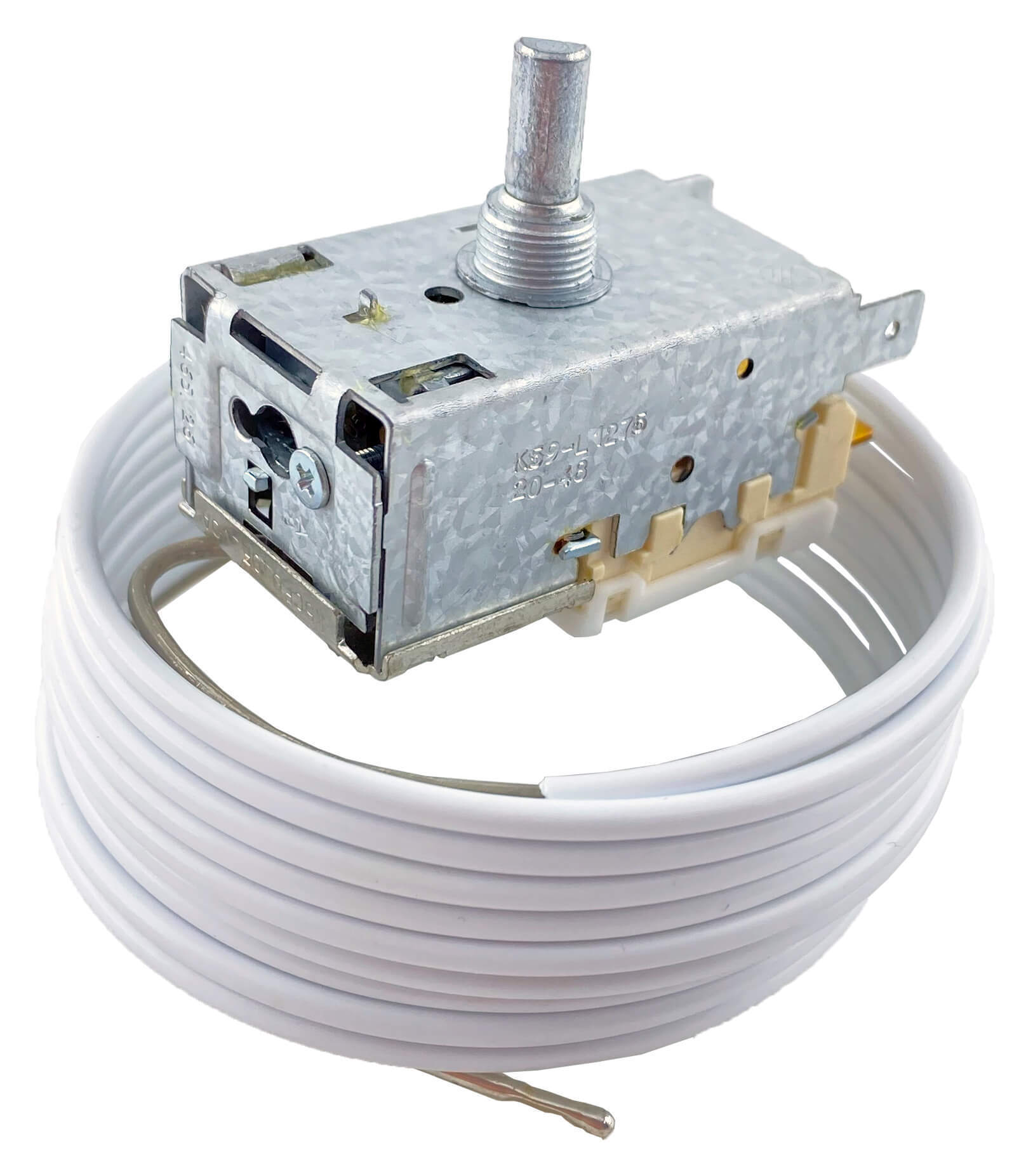

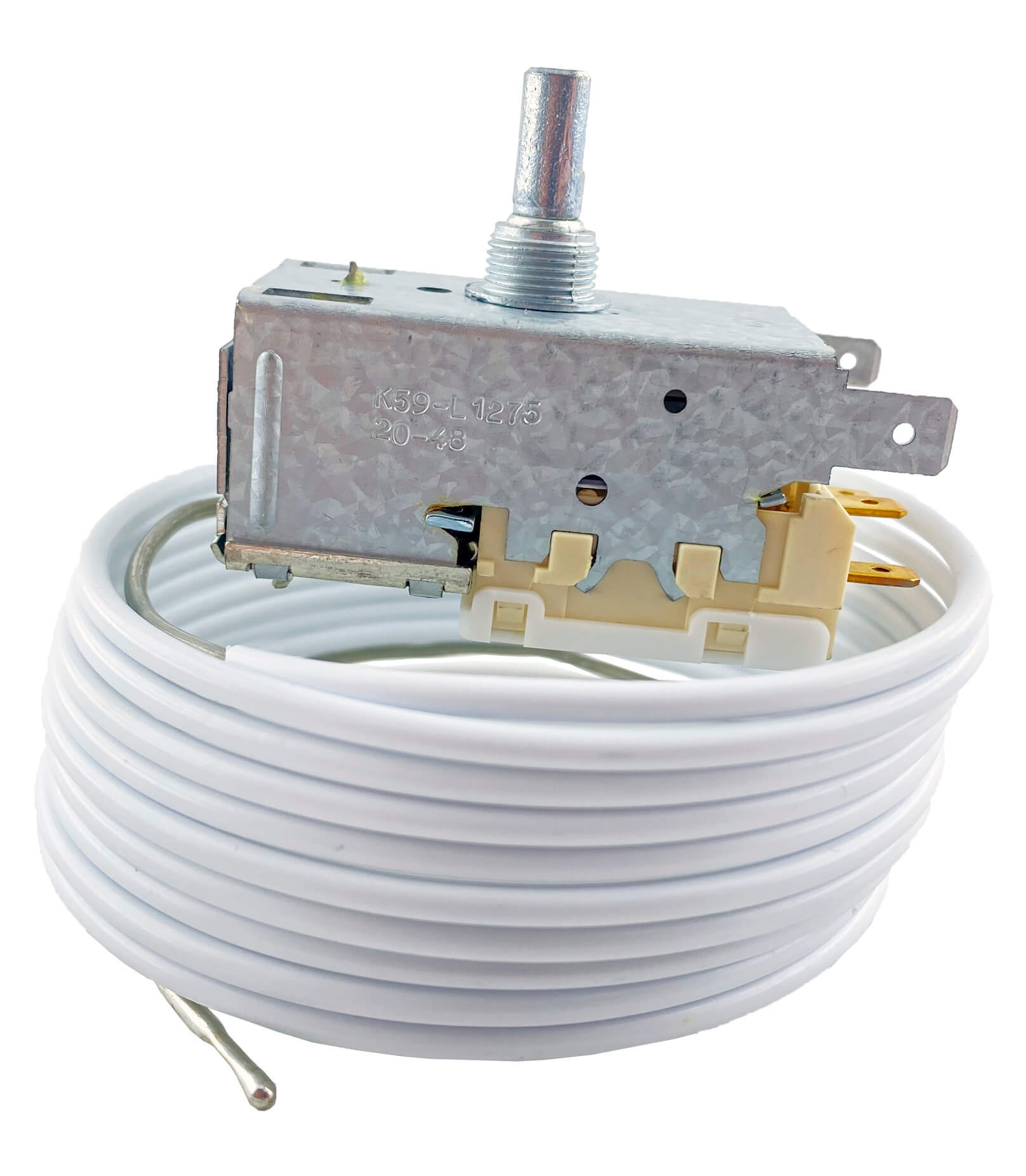

Одни из самых распространенных — терморегуляторы К57 и К59. Тип терморегулятора указывают на маркировке его корпуса.





В каких случаях может потребоваться замена терморегулятора



При выходе терморегулятора из строя либо при нарушении его работы обычно ремонт нецелесообразен и требуется замена терморегулятора. О неисправности терморегулятора могут свидетельствовать следующие симптомы:



  • Мотор-компрессор холодильника работает, не выключаясь, в том числе и тогда, когда терморегулятор установлен в положении «Выкл».
  • Температура в холодильной камере сильно понижена, отрегулировать ее не получается.
  • Нет характерного щелчка, если повернуть ручку терморегулятора до положения «Выкл».
  • Компрессор не включается, но лампочка в холодильной камере горит. В домашних условиях проверить, является ли терморегулятор причиной этой неисправности, можно, замкнув цепь в обход терморегулятора.
  • Компрессор работает, но температура в камере холодильника выше нормы.



Некоторые из этих симптомов могут свидетельствовать о других неисправностях, в том числе о выходе из строя мотор-компрессора холодильника. Если есть сомнения в том, что холодильник работает некорректно именно из-за терморегулятора, то рекомендуем обратиться к специалистам по ремонту. Если вы уверены, что проблема именно в терморегуляторе и хотите заменить его самостоятельно, то подобрать нужную модель терморегулятора можно в нашем каталоге.





Порядок замены терморегулятора, расположенного в холодильной камере



При замене терморегулятора советуем придерживаться правил, актуальных при ремонте любой техники. Выполняя демонтаж вышедшего из строя терморегулятора важно запомнить места расположения и крепления различных деталей, аккуратно складывать в определенном месте крепления, чтобы при сборке не выяснилось, что у вас остались «ненужные» детали или порядок их крепления вызывает серьезные затруднения.

При замене терморегулятора, расположенного в холодильной камере, следует выключить холодильник, разморозить его и просушить холодильную камеру, дабы избежать попадания капель воды на контакты. Затем необходимо разобрать блок освещения и регулировки температуры, открутив винты крепления, снять контакты, демонтировать терморегулятор. Установить новый. В обратном порядке зажать в прижиме капилляр, подключить контакты, собрать блок.

В некоторых моделях холодильников для замены терморегулятора придется демонтировать какие-либо дополнительные детали камеры. Например, в старых однокамерных нужно снять раму с дверцей морозилки.



Рис. 1. Блок освещения и регулировки температуры в холодильнике с терморегулятором, расположенным в камере: 1 — плафон, 2 — ручка терморегулятора, 3 — указатель терморегулятора, 4 — выключатель освещения, 5 — пластиковая панель.





Порядок замены терморегулятора, расположенного на передней панели холодильника



При замене терморегулятора, выведенного на переднюю панель холодильника, потребуется снимать дверь. Внимание! Специалисты по ремонту не рекомендуют проводить эту процедуру самостоятельно, так как неквалифицированные действия могут привести к поломке холодильника, в том числе и механической. Последовательность действий приводится ниже для ознакомления.



1. При помощи тонкой отвертки снимается ручка терморегулятора.

2. Осторожно снимается верхняя декоративная панель.

3. Отворачивают винты крепления терморегулятора.

4. Отворачивают винты крепления приборной панели.

5. Отворачивают винты крепления навески двери холодильника.

6. Приподнимают панель и снимают дверь.

7. Отворачивают винты крепления верхней крышки, расположенные сзади холодильника.

8. Снимают верхнюю крышку.

9. Отсоединяют контакты терморегулятора.

10. Снимают терморегулятор.

11. Приподнимают пластиковую накладку в холодильнике, закрывающую капиллярную трубку.

12. Снимают блок освещения, вытаскивают капиллярную трубку.

13. Устанавливают новый терморегулятор, подключают контакты. Особое внимание следует уделить тому, чтобы конец капиллярной трубки полностью уходил под пластиковую накладку. Если капиллярная трубка слишком длинная, то ее складывают под верхней крышкой холодильника.

14. В обратной последовательности собирают блок освещения, верхнюю крышку, двери, приборную панель, верхнюю декоративную панель.

15. Отверстие на задней стороне холодильника, образовавшееся в результате снятия и монтажа капиллярной трубки, герметизируют пластиковой массой.



После замены терморегулятора и сборки всех разобранных ранее частей холодильник включают в сеть. На первом цикле холодильник будет работать достаточно долго до выключения — в течение 2–4 часов.
