серии, технические характеристики, фото и видео

Передвижные холодильные и морозильные установки совершили революционный переворот в области перевозок продуктов питания, в том числе скоропортящихся. Рефрижераторы стали широко применяться благодаря множеству различных функций и особенностей.

Рефрижераторы Тhermo King (термокинг)

Организация Thermo King базируется в Соединённых Штатах Америки.

Производство холодильного оборудования было начато в 1938 году через год после основания. Это событие стало результатом масштабных исследований и собственных разработок. Сейчас данная американская компания занимает передовое место во всем мире по выпуску рефрижераторных установок.

Ассортимент продукции представлен следующими рефрижераторными модулями:

  • Системы, работу которых обеспечивает привод мотора.
  • Устройства автономного типа.
  • Установки, которые рассчитаны на работу с полуприцепами.
  • Системы эвтектического типа.

Рефрижераторные установки предназначены для регулировки терморежима. Температура может меняться в автоматическом режиме. В таких условиях осуществляется перевозка продуктов питания, парфюмерии и косметики, химических веществ и реагентов, лекарственных препаратов, а также специального оборудование, работоспособность которого поддерживается заданной температурой.

Холодильное оборудование фирмы Thermo King может устанавливаться на следующие грузовики: Hyundai, Камаз, МАЗ, ВИС, Isu zu, Iveco, Газель, Валдай.

Устройства Thermo King обладают следующими преимуществами: надёжность, высокое качество, продолжительная эксплуатация, низкие трудозатраты для установки оборудования на грузовик, экономичность, защищённость груза от повреждений при транспортировке. Существенных недостатков рефрижераторных установок не выявлено.

Устройство

Рефрижераторный бокс выполнен из металлического каркаса, а стены — из специальных сендвич-панелей. Снаружи они защищены специальными металлическими листами. Обычно для их производства используется дюраль. Внутри рефрижераторный бокс выстилается профлистом, снабжается стоками для отвода талой жидкости и конденсата.

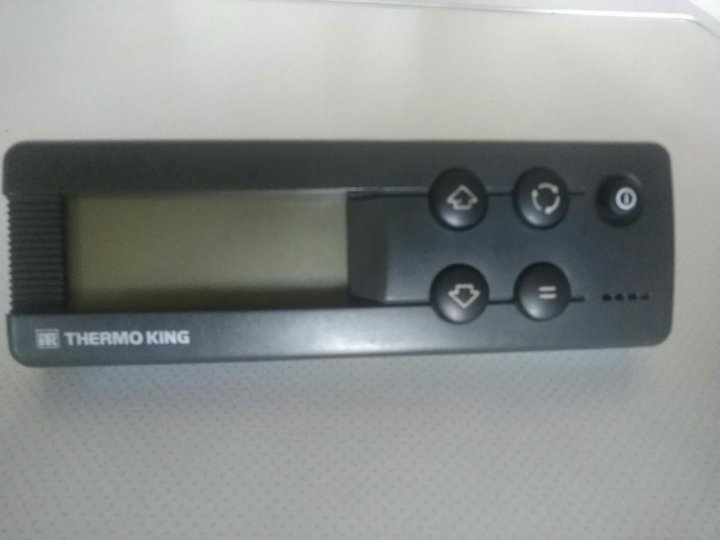

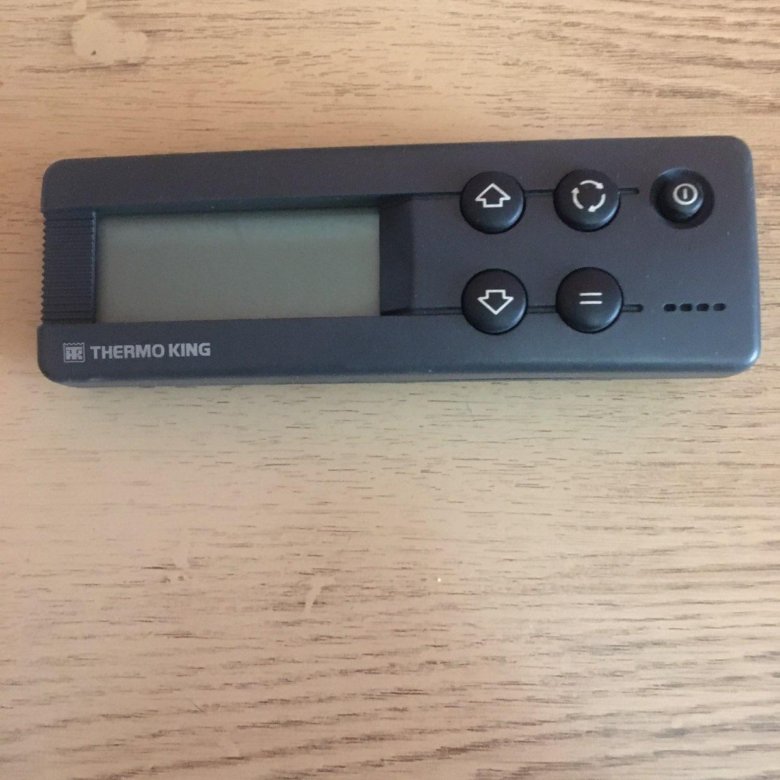

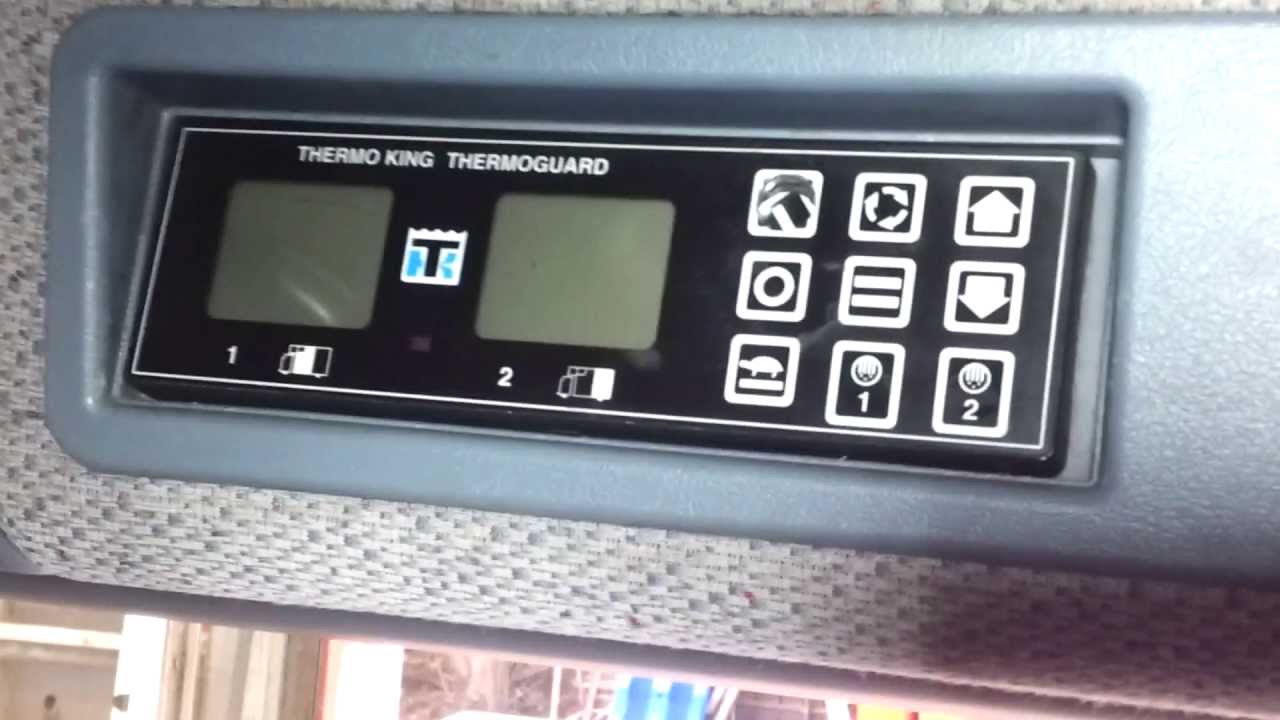

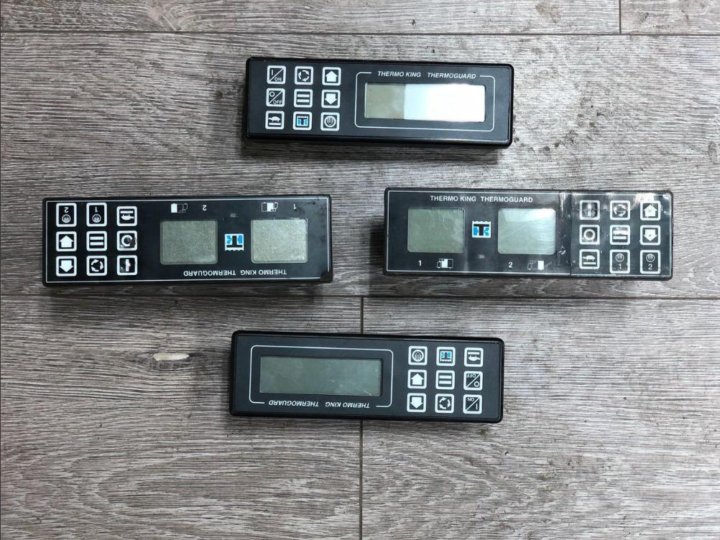

Регулировка температуры осуществляется специальным пультом управления, который монтируется на боковой стороне фургона. Принцип работы заключается в том, что воздух заданной температуры поступает в фургон из рефрижераторной системы и постепенно перемещается по всему пространству. Пульт управления позволяет изменять скорость циркуляции воздуха, его температуру и влажность.

При необходимости можно применять режим оттайки и последующего замораживания.

В любой рефрижераторной установке основными элементами являются: хладагент, который отвечает за изменение температуры; испаритель работает с хладагентом и нейтрализует тепло внутри фургона; теплообменные катушки размещены за компрессором и предназначены для транспортировки хладагента по всей площади кузова; компрессор является сердцем рефрижераторной установки, именно он изменяет давление и температуру хладагента, его работоспособность обеспечивается двигателем.

Модельный ряд

Серия V

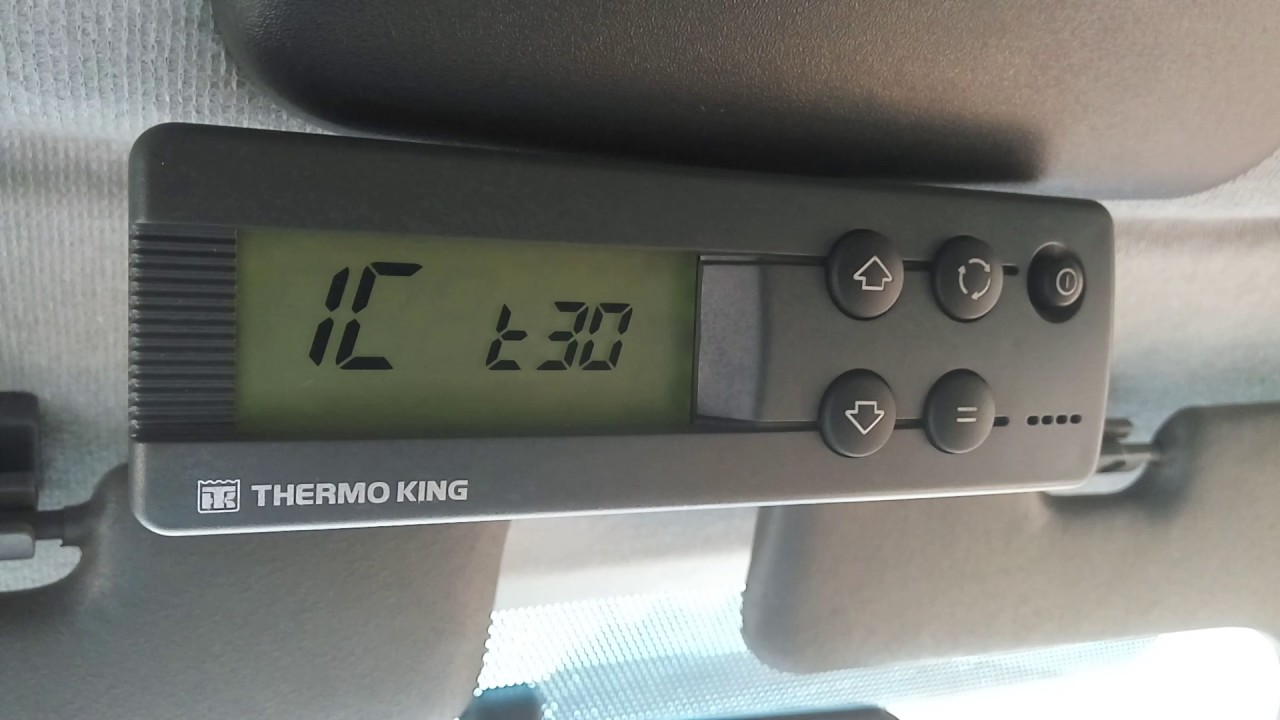

Устройства из этой серии рассчитаны на поддержание температуры в диапазоне от минус 20 до плюс 12 градусов. Они приводятся в рабочее состояние от двигателя автомобиля, на котором установлены. Модели V серии позволяют регулировать температуру внутри бокса с точностью до десятой доли градуса. Удобство управления обеспечивается тем, что пульт устанавливается в кабине водителя. Некоторые рефрижераторы позволяют создавать различные температурные режимы в одном кузове за счет циркуляционных особенностей.

Технические характеристики моделей рефрижераторов термокинг серии V:

Характеристики Ед. измерения V 200 V 300 V 500 V 700 V 800
Мощность на холод Вт 2650
3249		 4900 6770 7780
Мощность на тепло Вт 740 740 940 — —
Расход воздуха м3/ч 1100 1290 2350 2800 2650
Масса кг 74 77 95 100 100
Объем хладагента кг 1,4 1,75 3,6 4 5

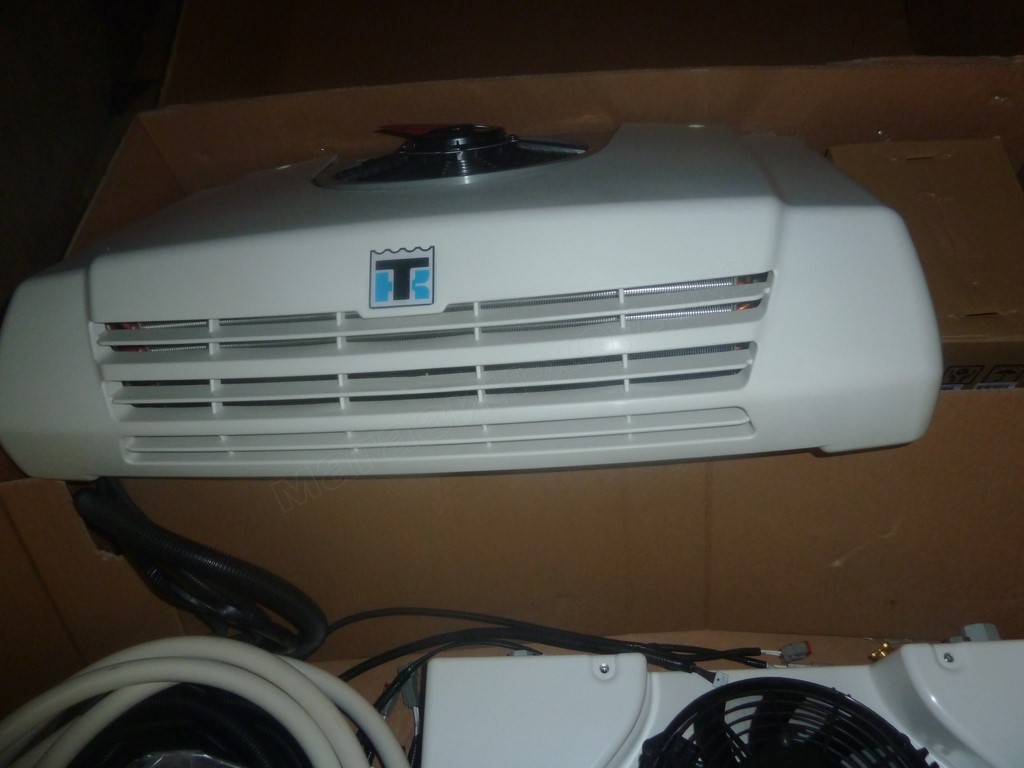

Фото рефрижератора Термо Кинг V 300

Серия С

Рефрижераторы способны создавать и поддерживать температуру на уроне плюс 3 градуса. Их работа рассчитана исключительно на холод. В рабочее состояние устройства приводятся от привода автомобиля. Пульт управления не даёт возможность регулировать температуру, она устанавливается сразу при монтаже устройства.


Технические характеристики моделей серии С:

Характеристики Ед. измерения С 100 С 200 С 300
Мощность на холод Вт 1470 2400 3100
Мощность на тепло Вт 1470 1100 3100
Расход воздуха м3/ч 100 200 300
Масса кг 60 70 75
Объем хладагента кг 0,9 1,2 1,5

Серия Т

Устройства данной серии применяются с машинами средней и большой грузоподъёмности. Они являются полностью автономными и работают от собственного дизельного двигателя. Рефрижераторы позволяют поддерживать температуру от минус 20 до плюс 12 градусов.

Технические характеристики рефрижераторов серии Т:

Характеристики Ед. измерения Т 500 R T 600 R T 800 R T 1000 R T 1200 R
Мощность на холод Вт 2800 3800 4250 5200 6900
Мощность на тепло Вт 3900 4600 5900 6400 5300
Расход воздуха м3/ч 2000 2700 2700 3200 3300
Масса кг 370 448 450 460 470
Объем хладагента кг 2,5 3,6 3,6 4,1 4,1

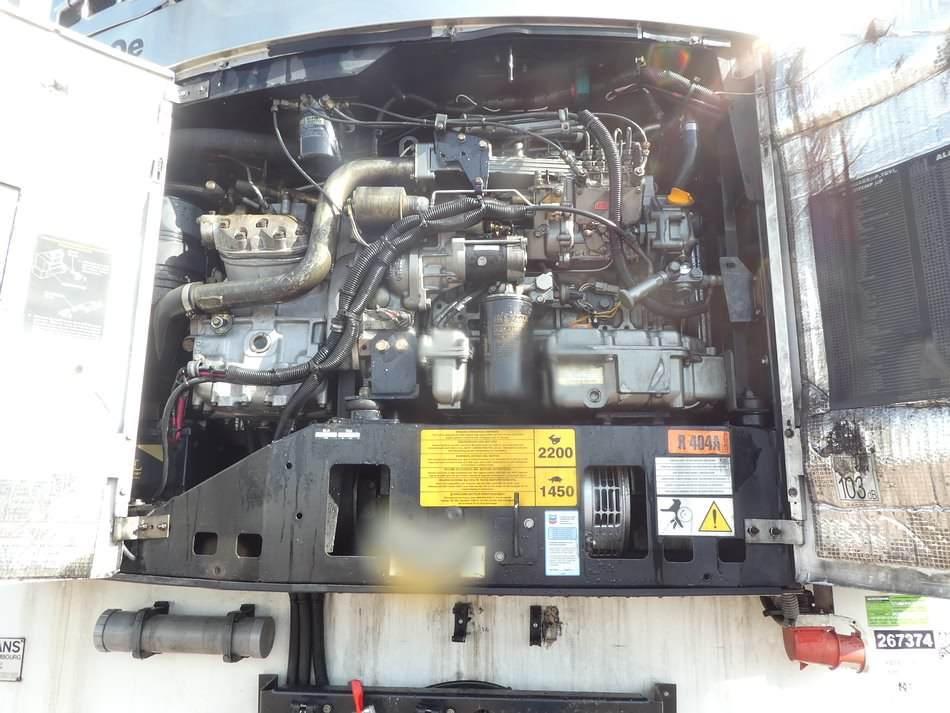

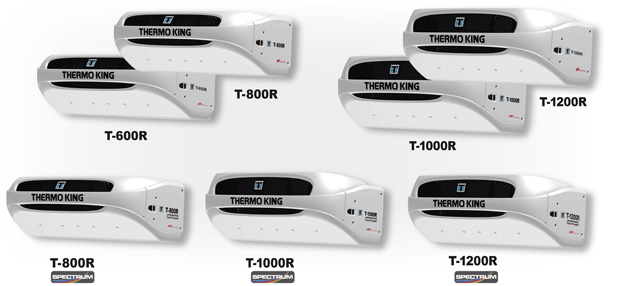

Фото холодильной установки Термо Кинг Т 800 R

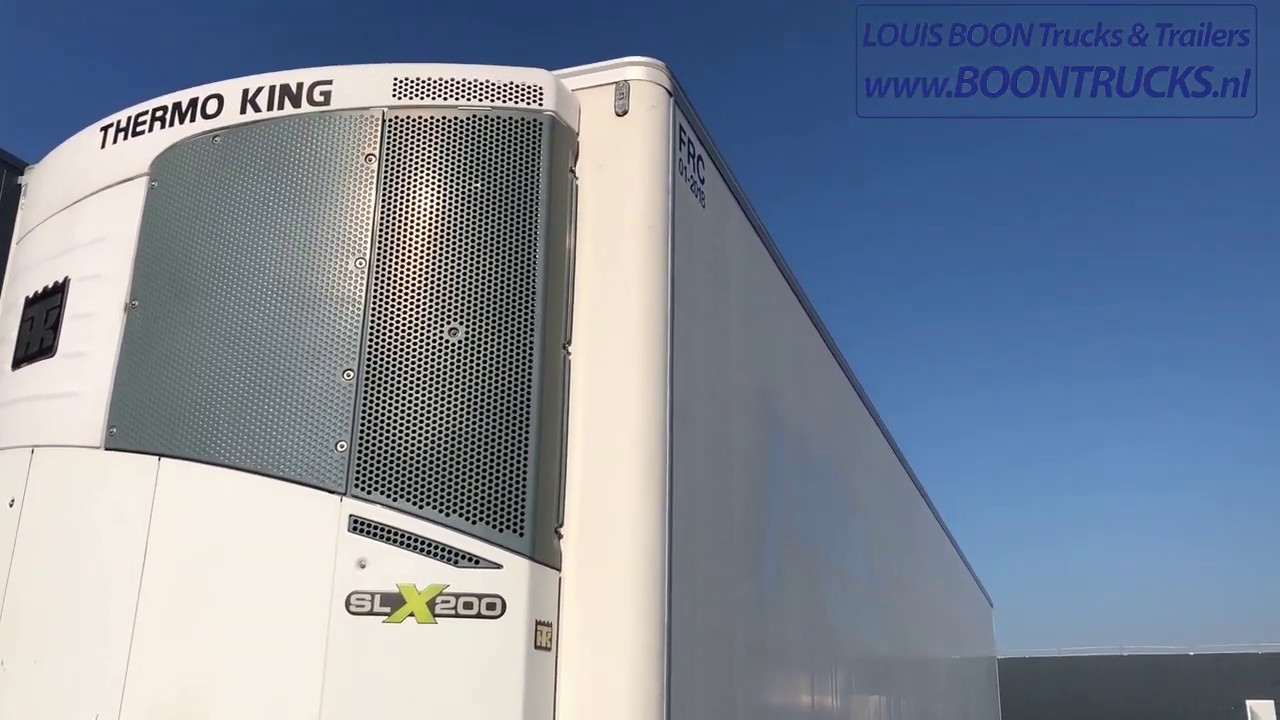

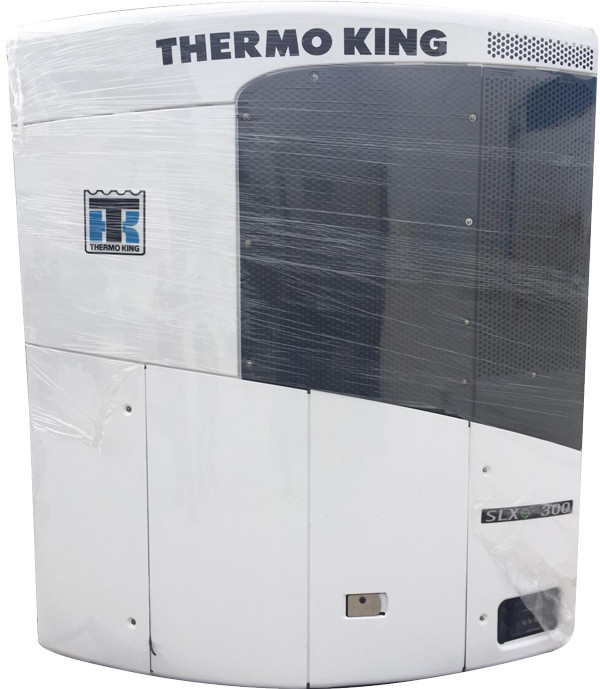

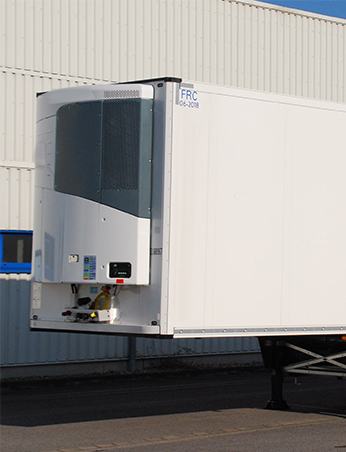

Серия SLXe

Рефрижераторы работают с прицепами и полуприцепами. Работоспособность обеспечивается за счет автономного дизельного двигателя. Пульт управления устанавливается в кабину и позволяет регулировать температуру в промежутке от минус 20 до плюс 12 градусов с точностью до десятой доли.

Технические параметры:

Характеристики Ед. изменения SLXe 100 SLXe 200 SLXe 300 SLXe 400
Мощность на холод Вт 5900 7800 8100 9300
Мощность на тепло Вт 10000 13400 15000 17440
Расход воздуха м3/ч 4250
5000		 5000 5500
Масса кг 743 770 770 772
Объем хладагента кг 4 5 5 5,5

Видео обзор рефрижератора термокинг:
