Температура конденсации: температура конденсации – это… Что такое температура конденсации?

температура конденсации – это… Что такое температура конденсации?

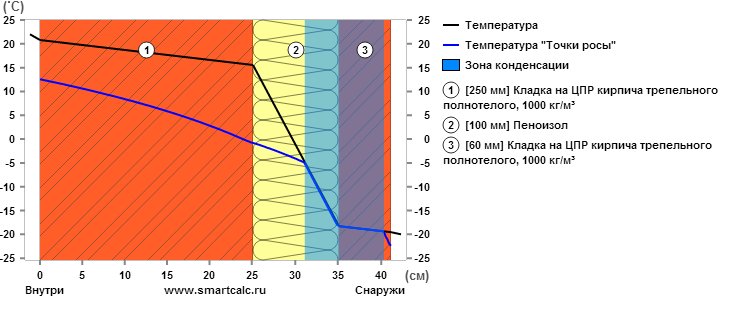

температура конденсации

condensation point

Большой англо-русский и русско-английский словарь. 2001.

• температура компарирования
• температура контакта

Смотреть что такое “температура конденсации” в других словарях:

• температура конденсации — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN drop point …   Справочник технического переводчика

• температура конденсации — kondensacijos temperatūra statusas T sritis fizika atitikmenys: angl. condensation temperature vok. Kondensationstemperatur, f rus. температура конденсации, f pranc. température de condensation, f …   Fizikos terminų žodynas

• температура конденсации — kondensacijos temperatūra statusas T sritis Energetika apibrėžtis Temperatūra, kurioje garai virsta skysčiu, kai garų tamprumas lygus aplinkos slėgiui. atitikmenys: angl. condensation temperature vok. Kondensationstemperatur, f rus. температура… …   Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

• температура конденсации — Температура равновесного фазового перехода вещества из газового состояния в жидкое или кристаллическое (твердое) при постоянном давлении …   Политехнический терминологический толковый словарь

• ТЕМПЕРАТУРА — (1) одна из основных физических величин (др. масса, объём, давление), характеризующая тепловое состояние тела (состояние термодинамического равновесия макроскопической системы). Т. является мерой кинетической энергии теплового движения атомов и… …   Большая политехническая энциклопедия

• Температура кипения растворов —         температура начала перехода жидкой фазы данного состава в пар. Т. к. р., как правило, ниже температуры конденсации, при которой пар того же состава начинает конденсироваться в жидкую фазу. Исключение составляют азеотропные смеси (См.… …   Большая советская энциклопедия

• температура обратной конденсации — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN retrograde dew point …   Справочник технического переводчика

• ТЕМПЕРАТУРА КРИТИЧЕСКАЯ — температура, выше которой газ не может быть превращен в жидкость ни при каком давлении. В однокомпонентной системе жидкая и газообразная фаза данного вещества не могут равновесно существовать при температурах, превышающих его Т. к. Для воды Т. к …   Геологическая энциклопедия

• температура кипения растворов — [solution boiling temperature] температура начального перехода жидкой фазы данного состава в пар. Температура кипения растворов, как правило, ниже температуры конденсации, при которой пар того же состава начинает конденсироваться в жидкую фазу. … …   Энциклопедический словарь по металлургии

• Температура плавления — и отвердевания  температура, при которой твёрдое кристаллическое тело совершает переход в жидк …   Википедия

• Скачок конденсации —         особая форма скачка уплотнения (См. Скачок уплотнения), возникающая в ускоряющемся сверхзвуковом потоке газа в результате конденсации содержащихся в нём паров. Обычно С. к. наблюдается в сверхзвуковом сопле (См. Сопло), где ускоренное… …   Большая советская энциклопедия

Температура конденсации фреона

   На сегодняшний день практически во всех жилых помещениях установлены кондиционеры. В данной статье попытаемся разъяснить принцип их работы, в том числе процесс конденсации и температуру конденсации фреона, которая в первую очередь необходима для нормального функционирования системы кондиционирования, то есть, проще говоря, от чего зависит охлаждение наших комнат.

Конденсатор является основным звеном в системе кондиционирования, то есть охлаждает воздух, температуру конденсации фреона, исключает вероятность переохлаждения, практически вся нагрузка приходится на него.

   Процесс конденсации начнет происходить после подачи необходимого давления, вследствие чего температура фреона дойдет до уровня кипения.

   Процесс охлаждения воздуха в кондиционере стартует с увеличения давления фреона в конденсаторе. Главная функция конденсатора состоит в том, что температура конденсации фреона возрастает и происходит процесс закипания, то есть, фреон из газообразного состояния переходит в жидкостное состояние. Весь этот этап сопровождается образованием тепла. Для того чтобы тепло сильнее выделялось, конденсатор подвергают обдуву куллером. После этого, проходящий через конденсатор воздух нагревается.

   После того, как фреон пройдет конденсатор, он под воздействием сильного давления в жидком состоянии помещается в терморегулирующий вентиль. Данный вентиль служит для того, чтобы снизить давление. При понижении давления, температура конденсации фреона тоже снижается, вследствие чего заканчивается процесс его кипения. В результате фреон вскипает, потом испаряется, переходя опять в газообразное состояние в кондиционере.

   В процессе испарения фреон вбирает тепло того же самого воздуха, которым куллер обдувает конденсатор. При помощи этого процесса воздух охлаждается. Потом фреон в газообразном состоянии и с пониженным давлением движется к компрессору и цикл повторяется.

Температура конденсации смесей – Справочник химика 21

    Мольная теплота испарения X серной кислоты составляет 46054 кДж/моль, что представляет несколько большую величину, чем X воды (41868 кДж/моль). Поэтому при перегонке в вакууме, согласно правилам Вревского, азеотропная смесь будет изменять свой состав в направлении еще большего обогащения кислотой. Таким образом, все приведенные данные свидетельствуют о принципиальной возможности полного концентрирования кислоты в отгонной вакуумной колонне при умеренных температурах, исключающих разложение кислоты. Кипятильник в такой колонне может быть выполнен из обычной углеродистой стали, так как находящаяся в кубе и кипятильнике высококонцентрированная кислота не будет вызывать коррозии. Отгонная колонна и особенно ее верхняя часть должны быть надежно защищены от коррозии разбавленной кислотой. Можно рекомендовать примерно следующие параметры работы такой противоточной вакуумной колонны температура конденсации отгоняемых водяных паров 40—45 °С (чтобы обеспечить охлаждение конденсаторов дешевой производственной водой). Эта температура соответствует давлению 9,2-9,9 кПа при таком давлении температура кипения 98 %-ной серной кислоты будет равна 210—215 °С и обогрев кипятильников может быть осуществлен водяным паром (Р= 3,99-4,6 кПа, /= 235-240°С). 

[c.413]
    Абсциссы линии кипения соответствуют составу жидкости, а ординаты -температурам, при которых кипит смесь данного состава. Ординаты линии конденсации выражают температуры конденсации паров,. составы которых соответствуют абсциссам этой линии. [c.14]

    С помощью диаграммы t-x-y можно понять принцип разделения смесей на чистые компоненты методом перегонки.

Пусть дана жидкость состава Хз. При температуре ti будем иметь практически только одну жидкую фазу. По мере нагревания до температуры 1з смесь начинает кипеть. Равновесный с жидкостью состав пара при (з определится точкой Вз, а после его конденсации получится смесь состава уз. Если теперь полученную смесь отобрать, снова довести до кипения и сконденсировать, то получим смесь с еще большим содержанием НК. Наиболее [c.14]

    Так как индивидуальные составляющие нефтяных и природных газов (метан, этан и др.) имеют различные температуры конденсации, то при их охлаждении происходит следующее. При снижении температуры газа наступает момент, когда один из компонентов (при его парциальном давлении) начинает конденсироваться. Естественно, что первым сконденсируется компонент, температура конденсации которого при его парциальном давлении в данной исходной смеси максимальна. Если предположить равномерное распределение компонентов в исходной смеси, то вначале выпадут в виде конденсата преимущественно компоненты с максимальным значением нормальной температуры конденсации.

Углеводородные газы обладают одной важной особенностью они растворяются в углеводородных жидкостях. Поэтому в жидкую фаз переходят не только те компоненты, которые должны конденсироваться при данных значениях- температуры и парциального давления, но и другие, даже те, критическая температура которых значительно ниже температуры смеси в данный момент. Например, смесь, состоящая из 10% мол. метана и 90% мол. пропана в проточной системе может быть полностью сконденсирована при охлаждении до 10 °С при Р = 2,0 МПа. Таким образом, метан, критическая температура которого —82 °С, в присутствии пропана при 10 °С (температуре значительно выще критической) превращается в жидкость. [c.163]

    Температура кипения многокомпонентной жидкой смеси — это температура, при которой в условиях равновесия смесь состава XI образует. пар, давление насыщенных паров которого равно внешнему давлению. Температура конденсации многокомпонентной газовой смеси — это температура точки росы, т.е. наивысшая температура, при которой в данной смеси состава У1 может происходить образование жидкой фазы. Следовательно, температура кипения и конденсация смеси компонентов соответствуют началу фазовых переходов — соответственно жидкости в пар и наоборот. [c.58]

    В процессе сжижения хлора газовую смесь необходимо охладить до температуры конденсации, а также отвести выделяющуюся при сжижении теплоту конденсации. [c.349]

    В производстве четыреххлористого титана используют различные способы конденсации хлоридов. Схема раздельной конденсации основана на применении системы конденсаторов, рукавных фильтров и других аппаратов в каждом из них поддерживается определенная температура. Парогазовая смесь из реактора поступает сначала в два последовательно соединенных конденсатора. На входе в первый конденсатор температура смеси 500—600 °С, на входе во второй 300—350 °С и на выходе из второго конденсатора 120—180 °С.

 [c.554]

    В пределе при значительной нехватке хладагента в контуре холодильной установки на выходе из конденсатора будет находиться парожидкостная смесь, температура которой будет равна температуре конденсации, то есть переохлаждение будет равно 0°С (см. рис. 2.7). [c.17]

    При этом из ресивера будет выходить парожидкостная смесь (преимущественно, насыщенный пар при температуре конденсации, см. точку 14 на рис. 17.3). Впрочем, прохождение такой смеси можно очень отчетливо наблюдать в смотровом стекле жидкостной линии (точка 15) либо в виде непрерывного потока газовых пузырьков, либо в виде их прохождения от случая к случаю в зависимости от величины дефицита хладагента в контуре. [c.65]

    Заметим, что вся центральная зона конденсатора (поз.1 на рис. 40.4) содержит смесь жидкости и пара при температуре конденсации (в нашем случае 41°С). [c.215]

    При давлении на входе в конденсатор 10 бар (то есть 11 бар. абс), показываемом манометром ВД, температура конденсации R12 равна 45°С. Это означает, что парожидкостная смесь R12 остается при температуре 45°С в течение всего процесса конденсации. [c.337]

    Трубка 4 обогревается намотанной на нее нихромовой спиралью до температуры более высокой, чем температура конденсации пара. Ловушку погружают в охладительную смесь. Жидкость в кубе перемешивается электромагнитной мешалкой 8. Между мешалкой и дном кипятильника полезно иметь прокладку соответствующей формы из термостойкой пластмассы, которая предохраняет стеклянный корпус прибора от истирания и, уменьшая трение, облегчает вращение мешалки. Снаружи прибор снабжается теплоизоляцией. Куб обогревается с помощью электронагревателя, охватывающего сбоку его нижнюю часть. Обогрев может производиться также внутренним кипятильником, для устройства которого предназначены тубусы 6 и 9. Их можно, если это необходимо, использовать для отбора жидких проб. [c.95]

    Например, ректификации подвергается пропан-бутановая смесь. При атмосферном давлении температура конденсации паров, выходящих сверху из колонны, заметно ниже О °С. Процесс ведут под давлением 10—20 ат (1—2 МПа) при таком давлении температура конденсации выходящих сверху паров составляет 50—70 °С, что позволяет для их конденсации использовать холодную воду. [c.1044]

    Один из вариантов технологической системы разделения продуктов дегидрирования этилбензола в присутствии воды представлен на рис. 8.6. Исходная смесь при температуре, близкой к температуре конденсации, в паровой фазе подается в колонну 1. В этой колонне [c.309]

    Диметиловый эфир вьщеляется в колонне 1, имеющей 40 тарелок, в качестве дистиллята. Метанол-сырец в колонну 1 подается на 1J—17-ю тарелку. Процесс вьщеления диметилового эфира ведется под давлением 0,7—1,2 МПа (такое давление определяется температурой конденсации эфира и возможностью использования оборотной воды для этой цели). Флегмовое число в колонне 1 колеблется от 5до 8. Одновременно с эфиром в этой колонне отделяются растворенные газы и частично пентакарбонил железа. В колонне 2 происходит отделение компонентов или азеотропных смесей, имеющих температуры кипения ниже, чем метанол, и в колонну 2, имеющую 65 тарелок, исходная смесь подается на 39 тарелку. Для того чтобы легче отделить примеси в ввде азеотропов с водой, исходная смесь подается в верхнюю часть колонны 2 (на [c.366]

    Способ производства сополимеров, отличающийся тем, что нагревают до температуры конденсации смесь гексаметилендиамина и, по крайней мере, двух других образующих амид компонентов реакции, из которых один представляет собой адипиновую кислоту, а другой—6-амннокапроновую кислоту или их амидообразующие производные. [c.119]

    На схеме, показанной на рис. 23, г, для автоматического удаления воздуха нспользовано отклонение температуры воздуха и неконденсируюшихся газов от температуры конденсации. Смесь пара и воздуха из ресивера поступает в аппарат, холодильный агент конденсируется на охлаждающем змеев ике, подача жидкости в который регулируется ТРВ, а воздух собирается в верхней части воздухоотделителя. Температура воздуха понижается, приближаясь к температуре окружающей среды, тогда регулятор температуры РТ открывает выход для удаления его из системы [41, 56]. [c.59]

    Изменение фазового равновесия паров с жидкостью для смесей НгО — ЗОз при атмосферном давлении показано на рис. 44. Смесь, соответствуюш,ая 98,3% Н2804, является азеотропной и имеет единую температуру конденсации паров и кипения жидкости 336,6°С. При небольшого изменении состава в обе стороны от азеотропной точки температура начала конденсации пара, называемая точкой росы, сильно отличается от температуры начала кипения жидкого раствора. Соответственно отличаются составы жидкой фазы и полученных из нее паров (или наоборот). [c.113]

    После конвертора окиси углерода парогазовая смесь с температурой 430 °С поступает в котел-утилизатор и водоподогреватель 10, где охлаждается до 115 °С. Конверсия и утилизация тепла производятся двумя потоками. После котлов оба потока объединяются и поступают в скруббер 11, где охлаждаются водой до 30—40 °С. При этом непрореагировавший водяпой пар, содержавшийся в газе, конденсируется. Тепло конденсации водяных паров не используется. Объясняется это тем, что давление в системе близко к атмосферному, а парциальное давление водяных паров в газе ниже атмосферного, и температура конденсации не превышает 70 °С. В таких условиях использовать тепло конденсации водяных паров в процессе регенерации поглотителя для очистки от СО невозможно. Именно поэтому при работе под давлением, близком к атмосферному, применяют очистку водным раствором моноэтаноламина в абсорберах 12. Полученный водород сжимается компрессором до 5 МПа и подается потребителю. Отсутствие в схеме низкотемпературной конверсии СО и метанирования приводит к повышенному содержанию в водороде окислов углерода. [c.133]

    Методика работы. В круглодонную трехгорлую колбу емкостью 100 мл, снабженную мешалкой, термометром, холодильником и капельной воронкой, загружают 11,4 г (0,05 моль) ДФП и 12,0 г (0,13 моля) ЭХГ. Колбу помещают на водяную баню и при перемешивании нагревают до 70 °С. После растворения ДФП по каплям добавляют раствор едкого натра. Реакция экзотермична, поэтому для поддержания температуры конденсации (75 2°С) колбу охлаждают холодной водой. При температуре 75перемешивание продолжают в течение 2—3 ч. Полученную смесь нейтрализуют 20%-ной уксусной кислотой до pH = 6—7, после чего, не прерывая перемешивания, через обратный холодильник приливают [c.82]

    Образование основания Шиффа. Конденсация ароматического альдегида с аминоацеталем протекает легко и дает превосходные В/11ХОДЫ. Получающееся вегцество может быть подвергнуто циклизации либо непосредственно, либо после очистки пу гем кристаллизации или перегонки. Для осугцествления конденсации сме-шивагот альдегид и аминоацеталь, пос.че чего смесь выдерживают ири комнатной температуре или нагревают на водяной бане. Те же основания Шиффа (П1) образуются в результате копденсэ1Ц1й [c.219]

    В круглодонную колбу емкостью 100 мл, снабженную обратным холодильником и термометром, доходящим почти до дна колбы, вносят 28 мл свежеперегнанного ацетофенона, 29 мл анилина и 2 г солянокислого анилина. Колбу с реакционной смесью нагревают на масляной бане (температура бани 165—170 °С) в течение 1 ч, при этом смесь кипит. После окончания реакции конденсации смесь несколько охлаждают и переливают в колбу Вюрца соблюдайте осторожность при работе с горячими органическими жидкостями ) с нисходящим воздушным холодильником Нагревая колбу Вюрца на масляной бане, отгоняют основную массу анилина примерно 27 мл при температуре смеси 185—190°С. Затем охлаждают колбу Вюрца до комнатной температуры, переливают из нее реакционную смесь в круглодонную колбу с обратным холодильником Добавляют 30 мл ледяной уксусной кислоты и кипятят на асбестовой сетке 30 мин под тягоШ). Кипение происходит толчками, смесь в колбе разбрызгивается. Поэтому смесь нужно постоянно перемешивать встряхиванием. Горячий раствор выливают в стакан под тягой ) и охлаждают до комнатной температуры Затем стакан помещают в баню с ледяной водой и наблюдают выпадение кристаллов 1,3,5-три-фенилбензола Их отсасывают и перекристаллизовывают из ледяной уксусной кислоты. Выход 1,3,5-трифенилбен-зола около 12 г. [c.211]

    Определение зависимости давления паров от температуры для веществ, являющихся при обычных условиях газами, производится обычно следующим образом. Исходный газ из баллона, где он находится под давлением, подается в прочную, рассчитанную на давление металлическую ампулу, которая помещается в криостат. В нем поддерживается температура ниже темнера- туры конденсации газа. Если о бъектом исследования является смесь газов, то температура в криостате должна быть ниже температуры конденсации всех компонентов. После загрузки нуж- иого количества газа ампула выдерживается в криостате нри определенной температуре, и фиксируется давление. Давление измеряется с помощью манометра, соединенного с ампулой металлическим капилляром. Если давление изменяется в широких пределах, то используют несколько манометров, рассчитанных на различные диапазоны измерений. Наибольшую трудность при использовании описанной техники исследования представляет точное измерение низких температур и сравнительно высоких давлений. Эти вопросы широко освещены в литературе, посвященной технике экспериментальных работ. Отметим лишь, что для получения нрави-чьных результатов нужно, чтобы газ не конденсировался в системе для измерения давления. Для этого она [c.49]

    Весьма перспективным хладагентом является 1 502, представляющий собой азеотропную смесь Н22(48,8% массы) и Н115(51,2% массы). Он имеет существенные преимущества перед Н22 более низк/ю температуру конца адиабатного сжатия, меньшее отношение давлений при заданных температурах конденсации и кипения хладагента, наиболее высокие значения объемной холодопроизводительности в широком интервале температур кипения (табл. IV.2), возможность получения температур до —40°С при нормальном давлении в картере компрессора. Эти достоинства К502 позволяют создавать простые, компактные и надежные в эксплуатации одноступенчатые низкотемпературные хо-/юдильные установки. [c.59]

    Тоскольку по трубопроводу 10 поступает жидкий углеводород, имеющий более низкую температуру, чем смесь газов и паров, подаваемых по линии 3, его подача приводит к конденсации высококипящих компонентов, содержащихся в газовой фазе. Эта операция общеизвестна и более подробно описана не будет. [c.194]

    Рассмотрим процесс компонентного разделения углеводородных смесбй непосредственно в вихревой трубе. К этим смесям относятся природный газ, попутный нефтяной газ и другие газоконденсатные смеси, содер-жаш,ие компоненты с суш,ественно различающимися температурами конденсации. При этом будем полагать, что в вихревую трубу подается однофазная газовая смесь. [c.141]

    Изменение фазового равновесия паров с жидкостью для смесей Н2О—ЗОз при атмосферном давлении показано на рис. 62. Смесь, соответствующая 98,3% Н2ЗО4, является азеотропной и имеет единую температуру конденсации паров и кипения жидкости равную- 336,6 °С. [c.199]

    Метод основан на том, что водород обладает очень низкой температурой сжижения, а сопровождающие его газы — азот, жислород и др.— сжижаются при температурах, более высоких (см. табл. 14). Поэтому, если охладить смесь газов, содержащих водород, ниже температуры сопровождающих его компонентов, но выше температуры конденсации водорода, то можно произвести разделение газовой смеси на газообразный водород и ряд сжиженных фракций. Так как с увеличением давления температура коидспсзци гТ компо 1е тов повышается, для выделсияя лх из сжатого газа можно обойтись мене-е низкими температурами, что, конечно, выгоднее метан из коксового газа при 10 ата конденсируется при —150° С, вместо —161,5° при 1 ата для чистого СН4. Поэтому коксовый газ, подлежащий разделению, сначала сжимают до 12—15 атм. [c.90]

    Из башенной кислоты концентрированную получают, удаляя при нагревании более летучий компонент —воду. Зави сим01сть температуры кипения раствора и температуры конденсации паров от состава смеси Н2304 — Н2О (при 760 мм) представлена диаграммой (рис. 54) из которой видно, что оба компоне)нта образуют нераздельно — кипящую (азеотропную) смесь, состоящую из 98,3% Н2504 и 1,7% Н2О с точкой кипения 336,6° С. [c.132]

    В зависимости от условий проведения процесса основным продуктом может быть либо сера, либо смесь ее окислов. При стехиометрическом соотношении HgS и Og в реакционной смеси образуется практически только сера. При концентрации HgS в смеси не ниже 11 % процесс начинается без внешнего подогрева и за счет тепла реакции протекает автотермично. Оптимальной температурой для реакции образования серы является 320—360° С [506]. При более высоких температурах образуется SOg. В условиях окисления HgS на бокситах сера не накапливается на катализаторе и не отравляет его, так как реакция проводится при температурах, превышающих температуру конденсации серы (165° С при концентрации серы 6,5 г м , 285° С —при 480 г/л ). [c.269]

    Получаемый водный раствор серной кислоты и изопропилового спирта отстаивают от всплывающих полимеров, а затем подвергают ректификации. При перегонке с перегретым паром в колонне, орошаемой азеотропной смесью спирта и воды Полученный водный раствор спирта подвергают перегонке в присутствии бензола или толуола, образующих с водой азеотрапную смесь, кипящую при более низкой температуре, чем смесь спирта и воды остаток ректификации — безводный изопропиловый спирт — служит для получения ацетона- Отгоняемые пары азеотропной смеси воды и бензола подвергают конденсации конденсат расслаивается на воду, содержащую спирт, отделяемый от воды, и на бензол, используемый повторно в качестве компонента при азеотропной перегонке.  [c.203]

    В слз чае существования азеотропа, температура кипения понижается до минимальной точки, после чего наблюдается постепенное возрастание температуры. Температура конденсации постепенно понижается, в то время как разность Ai между температурами кипения и конденсации достигает максимума, а затем убывает до нуля в точках, соответствующих совершенно чистым компонентам А ж В или бинарному азеотропу. Практически, вследствие наличия даже небольшого количества примесей, значение Ai не достигает нуля, а после прохождения через минимум начинает возрастать. Это указывает на то, что азеотронная точка пройдена и, что смесь в эбуллиометре содержит избыток В по сравнению с азеотроиом. [c.26]

    Вначале бензиновая (или нефтяная) фракция доводится до кипения в кубе ректификационной колонны эффективностью 20—30 теоретических тарелок. После достижения требуемой температуры конденсации кран на линии отбора дистиллята из головки колонны закрывают, чтобы установилось равновесие при полном орошении. Затем в колонну вводится известное количество азеотропного агента А. Если добавленное количество азеотропного агента не меньше половины задержки колойны, то образуется смесь бинарных азеотропов А, Я,..а), А, Я,. 1), (А, Я,.), (А, Hf+i) и наблюдается понижение температуры конденсации дистиллята. [c.167]

    Характерная особенность этого процесса состоит в том, что вследствие низких критических температур метана и уллеводоро-дов Са, по крайней мере, часть операций должна проводиться при более низких температурах, чем температура окружающей среды. Те стадии, в которых участвуют только углеводороды Сд и выше, могут протекать в обычных условиях с применением охлаждаемых водой дефлегматоров и обогреваемых паром дополнительных испарителей. При этом давление в колонне поддерживается выше давления паров отгоняемых компонентов. Для колонн, в которых головными продуктами являются этилен, или этан, или смесь этих двух компонентов, независимо от давления, при котором они работают, требуется применение дефлегматоров с глубоким охлаждением. Условия процесса обычно выбираются таким образом, чтобы для поддержания нужной температуры конденсации (от [c.24]

    Паро-газовая смесь по внешней трубке газового теплообменника поступает через бачок в змеевик абсорбера. Навстречу смеси стекает слабый водоаммиачный раствор из кипятильника через внешнюю трубку жидкостного теплообменника. Водоаммиачяый раствор поглощает пары змынака из паро газовой смеси и сгекает в бачок абсорбера, а слабая паро-газовая смесь через внутреннюю трубку газового теплообменника снова поступает в испаритель. Крепкий раствор из бачка абсорбера поступает через внутреннюю трубку жидкостного теплообменника в трубку термосифона, где частично превращается в пар, а затем подается в верхнюю часть кипятильника. Слабый горячий раствор из кипятильника по внешней трубке жидкостного теплообменника снова перетекает в абсорбер. При высоких температурах конденсации машина работает лучше в случае включения в схему бачка для водорода. [c.144]

    Значительно проще оказалась проточно-циркуляционная тарыо-сифонная установка /1127- Она представляет собой замкнутый цикл, состоящий из двух ветвей – высоко- и низкотемпературной (рис. 74). Высокотемпературная ветвь установки состоит из реактора и обогреваемой трубы высокого давления низкотемпературная ветвь – из одного /112/ или двух (рис.74) холодильников-термостатов. Температура в холодильниках-термостатах поддерживается на 10-15° выше температуры конденсации продуктов реакции. Газовая смесь в цикле циркулирует по принципу термосифона за счет paajmHH удельных весов сжатой газовой смеси при разных температурах. [c.225]

---

Температура конденсации – Энциклопедия по машиностроению XXL

Имеет ли смысл поставить холодильник, чтобы снизить температуру конденсации пара за турбиной и тем самым повысить КПД цикла  [c.68]

Температура равновесия равна 265 °F (129,4 °С) при 10 атм и жидкая фаза будет содержать 23,1% (мол.) изобутана и 76,9% (мол.) гексана. Эту равновесную температуру называют температурой кипения жидкой фазы и температурой конденсации паровой фазы.  [c.289]

Пример 9. Смесь углеводородов, содержащая 0,30 молей изобутана, 0,50 молей гексана и 0,20 молей нормального октана, приведена в равновесие при 250 °F (121,1 °С) и 100 фунт/дюйм-(7,03 кГ/см ). Определить число молей жидкости и число молей пара при этих условиях, а также температуру кипения и температуру конденсации при давлении системы.  [c.290]

Построить график зависимости температуры кипения и температуры конденсации (росы) от фазового состава смеси пропана и изобутана при общем давлении 100 фунт-дюйм , если  [c.291]

Аммиачная холодильная машина работает при температуре испарения Д = —Ю ” С. Пар из испарителя выходит сухим насыщенным. Температура конденсации пара t = 20 С. Температура сконденсированного аммиака понижается вследствие дросселирования.  [c.275]

Компрессор углекислотной холодильной установки всасывает сухой пар и сжимает его по адиабате. Температура испарения углекислоты tl = —10° С, а температура конденсации /3 = 20° С. После конденсации жидкая углекислота расширяется в редукционном вентиле.  [c.276]

Аммиачная холодильная установка производительностью ( о = 116,3 кДж/с работает при температуре испарения tl — —15° С. Пар из испарителя выходит сухим насыщенным. Температура конденсации /3 = 30° С, причем конденсат переохлажден до t = 25° С.  [c.276]

Температура конденсации Та принята равной 30° С н отмечена стрелкой.  [c.32]

Вещество Z) ……….. Температура конденсации, °К. Давление конденсации, ата. . Воздух не конденсировался -350 Оа -125 Близко к 100 Оа -145 Близко к 75 Воздух 80 1 N 2 114,6 18,6  [c.40]

Воспользовавшись приближением идеального газа, которое приводит к правильному порядку величины температуры конденсации Бозе —Эйнштейна I случае тяжелого изотопа, можно показать, что изменения в восприимчивости произойдут при вполне достижимых температурах. Для газа Ферми— Дирака с атомной массой Не и плотностью жидкого Не температура вырождения равна 5° К. Однако первые измерения, проведенные в области температур выше 1°К, не дали указании на какое-либо упорядочение спинов  [c.816]

Число атомов в основном состоянии ниже температуры конденсации равно  [c.874]

В свободном вихре при повышенной температуре из жидкой фазы испаряются некоторые компоненты, которые вновь попадают в вынужденный вихрь. Таким образом, по течению свободного вихря накапливаются компоненты с высокой температурой испарения, а по течению вынужденного вихря – компоненты с низкой температурой конденсации. Процессы конденсации и испарения в свободном и вынужденном вихрях неравновесные.  [c.161]

Конечное давление пара. Уменьшение конечного давления р (при неизменных начальных параметрах пара р , t ) вызывает понижение температуры конденсации пара а следовательно, и температуры отвода теплоты при весьма незначительном понижении средней температуры подвода теплоты, вследствие чего термический к. п. д. паросиловой установки возрастает.  [c.579]

Так как в исходной гипотезе Нуссельта пренебрегают температурным скачком на границе раздела фаз, а движение пленки предполагается ламинарным, то теплоотдача при конденсации будет целиком определяться теплопроводностью через пленку жидкости. Поэтому температура слоев пленки изменяется линейно от температуры стенки при О до температуры конденсации при у = (рис. 17.17). Перенос теплоты теплопроводностью через пленку конденсата толщиной описывается уравнением Фурье  [c.210]

ДО В конденсаторе перегретый пар, поступая в аппарат с температурой Та,, охлаждается до температуры конденсации Тн (сбив перегрева), конденсируется при этой температуре, а затем конденсат охлаждается до температуры Та., (переохлаждение). Среда, охлаждающая конденсатор, изменяет свою температуру от Ть, до Ть,. В рекуперативном теплообмен-н и к е жидкий хладагент охлаждается от температуры Та, до температуры Та. ,, а парообразный хладагент нагревается от Ть, до Ть,- Из рис. 19,9, б видно, что в испарителе п конденсаторе процессы изменения состояния хладагента имеют разную природу (как с фазовым переходом, так и без него).  [c.249]

Однако такой метод для проверочного расчета испарителей и конденсаторов является приближенным, так как их тепловая нагрузка зависит от температур конденсации и кипения, а коэффициент теплопередачи k = /(Ощ)-  [c.256]

Для заданной конструкции уточняют значение скорости потока Ь и определяют коэффициент теплопередачи аппарата с учетом всех возможных термических сопротивлений Если полученное значение kp равно рассчитанному по уравнению (19.74) значению к, то аппарат будет работать в заданном режиме. Если kp > k, то аппарат сможет обеспечить нормальную работу холодильной машины в более благоприятных условиях (при повышенной температуре кипения или пониженной температуре конденсации), что также приемлемо. При kp i k заданные условия не могут быть обеспечены и требуется или увеличить площадь поверхности, или допустить работу машины при параметрах, менее благоприятных, чем расчетные.  [c.257]

Верхняя температура цикла (рис. 16.9) определяется температурой окружающей среды (вода, воздух) если ее принять равной 20°С, то температура конденсации паров хладагента при верхнем давлении цикла должна быть равна примерно 30 °С.  [c.155]

Теплонасосная установка, которая служит в зимнее время для отопления курортного зала, использует в качестве источника теплоты морскую воду. При этом температура кипения хладагента в испарителе, обогреваемом морской водой с температурой 10 °С, равна О °С температура конденсации, при которой теплота передается обогреваемому воздуху, имеющему температуру 25 °С, равна 35 °С мощность привода установки 45 кВт. Определить тепловую мощность установки, если действительное значение отопительного коэффициента составляет 4,2. Как изменится тепловая мощность установки, если она будет работать по внутреннему обратимому циклу Карно при тех же температурных напорах в испарителе и конденсаторе Как изменится отопительный коэффициент, если устранить внешнюю необратимость в теплообменниках установки, работающей по обратному циклу Карно  [c. 156]

При температуре конденсации 283—303 К давление насыщенных паров чрезмерно мало. Это усложняет конструкцию паросиловой установки вследствие необходимости поддерживать в конденсаторе вакуум. Большой объем насыщенного пара обуславливает увеличение размеров конденсаторов, паропроводов и турбины (по крайней мере нижней ступени ее). Поэтому в паросиловых  [c.547]

Задача 2.85. В топке котельного агрегата сжигается донецкий уголь марки Т состава С = 62,7 % Н = 3,1% Sp = 2,8% N = 0,9% 0 = 1,7% А =23,8% = 5,0%. Определить температуру точки росы продуктов сгорания, если известны доля золы топлива, уносимая продуктами сгорания из топки, Яун = 0,85 и температура конденсации водяных паров / = 50 С.  [c.83]

Задача 2.87. В топке котельного агрегата сжигается челябинский уголь марки БЗ состава С = 37,3% Н = 2,8% 8 =1,0% N” = 0,9% 0 =10,5% Л = 29,5%] ff =18,0%. Определить температуру точки росы продуктов сгорания, если известны доля золы топлива, уносимая продуктами сгорания из топки, аун = 0,85 и температура конденсации водяных паров /i = 50° .  [c.85]

Задача 6.29. Фреоновая холодильная установка работает при температуре испарения /, = —15°С и температуре конденсации Г4 = 30°С. Определить удельное и объемное количество теплоты, отводимое 1 кг фреона-12, если пар из испарителя выходит сухим насыщенным.  [c.194]

Задача 6.30. Фреоновая холодильная установка холодильной мощностью Qo = 00 кВт работает при температуре испарения ti= — 10°С и температуре конденсации /4=20°С. Определить массовый расход циркулирующего фреона-12 и объемный расход пара фреона, всасываемого компрессором установки, если пар из испарителя выходит сухим насыщенным.  [c.194]

Задача 6.31. Аммиачная холодильная установка работает при температуре испарения —15°С и температуре конденсации /4 = 25°С. Определить холодильный коэффициент, если энтальпия аммиака на выходе из компрессора /2= 1896 кДж/кг. Пар из испарителя выходит сухим насыщенным.  [c.194]

Задача 6.32. Фреоновая холодильная установка холодильной мощностью Qo=118 кВт работает при температуре испарения = — 15°С и температуре конденсации перед регулирующим вентилем f4=25° . Определить массовый расход циркулирующего фреона-12, холодильный коэффициент и теоретическую мощность компрессора установки, если энтальпия пара фреона-12 на выходе из компрессора 12 = 610 кДж/кг. Пар из испарителя выходит сухим насыщенным.  [c.194]

Задача 6.33. Аммиачная холодильная установка холодильной мощностью go = 205 кВт работает при температуре испарения /1= — 10°С и температуре конденсации перед регулирующим вентилем /4 = 20°С. Определить стандартную холодильную мощность при температуре испарения /1 = — 15°С и температуре конденсации перед регулирующим вентилем /4 = 25°С, если коэффициент подачи компрессора для рабочих параметров t]y=0,l и коэффициент подачи компрессора для стандартных параметров J =0,63. Пар из испарителя выходит сухим насыщенным.  [c.195]

Принимаем температуру конденсации равной 318 F (160 С) при 100 фунт/дюйм (7,03 кПсм ). Тогда  [c.291]

Случай (5.5.29) практически реализуется, например, для воздуховодных смесей при температурах Т, с одной стороны, существенно ниже температуры кипения жидкости Ti ж существенно выше температуры конденсации газа Tg Tg ТTi,). Случай (5.5.30) реализуется при кипении и конденсации однокомпонентных жидкостей.  [c.273]

Из цикла паровой компрессорной установки, изображенной на рис. 111, бидно, что замена расширительного цилиндра редукционным вентилем обусловливает некоторую потерю холодопронзводительностн, которая может быть частично уменьшена путем переохлаждения жндкдкти ниже температуры конденсацин. Это видно иа рис. ИЗ, где изображен цикл паровой компрессорной холодильной установки с переохлаждением конденсата до температуры лежащей ниже температуры конденсации  [c.267]

Последующие процессы в цикле машин сухого сжатия, изображенные на фиг. 19, подобны процессам в цикле влажного сжатия. Охлаждению пара в конденсаторе соответствует линня постоянного давления “d. В точке с в конденсаторе появляются первые капли жидкости. Линия “d изображает охлаждение жидкости ниже температуры конденсации. Линия de, как и прежде, представляет дросселирование через вентиль в испаритель, а линия еа — испарение жидкости в испарителе и связанное с этим охлаждение. На этом рабочий цикл заканчивается.  [c.26]

При температурах, более низких, чем — 15° С, холодильный коэффициент, как отмечалось выше, уменьшается, а необходимая степень сжатия возрастает. В табл. 5 и на фиг. 24 показан характер изменения теоретического (без учета потерь) значения холодильного коэффициента при понижении температуры испарения от О до —50° С для компрессионной аммиачной машины сухого сжатия. Для этих расчетов, как и для табл. 4, температура конденсации была произвольно выбрана равной 30° С (обычное практически используемое значение). Из табл. 5 видно, что с понижением холодильный коэффициент уменьшается до весьма малых значений более того, теоретический к. и. д. относительно цикла Карно в том же интервале температур tjoth. также уменьшается с понижением Т . Для машин влажного сжатия значения несколько выше, чем приведенные в таблице величины для машин сухого сжатия.  [c.32]

Отметим, что два последних вещества в табл. 3, а пменно этилен и метан, имеют критическую точку ниже 30° С и, следовательно, не могут сравниваться с другими веществами в табл. 6. Эти вещества особенно удобны в каскадных паровых циклах, где они могут быть использованы нрн температурах конденсации, значительно меньших критической температуры.  [c.33]

Принципиальная схема компрессионной машины многоступенчатого сжатия и многократного расширения показана на фиг. 25 на примере двуступел-чатой машины. Весь газ из второй ступени компрессора под давлением (точка с) поступает в конденсатор, где и сжигкается при температуре конденсации Тз (точка d). После первого дросселирования через вентиль в промежуточном испарителе получается жидкость под давлением р, и с температурой Т . Оставшаяся при этом часть пара подается обратно на вход второй ступени компрессора (точка 6 ), а жидкость подвергается дальнейшему дросселированию через второй вентиль У . Полученная жидкая фракция, имеющая температуру и давление собирается в основном испарителе, где она может поглощать тепло из охлаждаемой среды. Пар, получающийся от испарения жидкости в основном конденсаторе под давлением подается на вход первой ступени компрессора (точка а), сжимается до давления и затем охлаждается до температуры насыщения в промежуточном испарителе (точка Ь ).  [c.35]

Отметим, что большой диамагнетизм наблюдается только, когда длина волны электронов велика по сравнению с глубиной проникновения поля. Волновые функции электронов в этом случае размазываются на расстояния, большие по сравнению с глубиной проникновения поля. В этом смысле предельным случаем является идеальный газ Бозе — Эйнштейна заряженных частиц. Ниже температуры конденсации некоторая часть электронов находится в самом нижнем состоянии, причем волновая функция этого состояния размазывается на весь объедг. Это соответствует в рассмотренном выше примере пределу и мы получаем обычную  [c.721]

Водяной пар при температуре конденсации (10—30° С) имеет чрезмерно малое давление насыщенных паров. Это осложняет конструкцию паросиловой установки из-за необходимости поддерживать в конденсаторе вакуум, а больщие объемы насыщенного пара вызывают увеличение размеров конденсаторов, паропроводов и турбины (по крайней мере нижней ступени ее).  [c.587]

Критическая температура. Использование рабочих веществ с низкой критической температурой, приближающейся к температуре окружающей среды, приводит к значительным энергетическим потерям в дроссельном вентиле, так как при приближении температуры кондег сации к критической 7 р значительно возрастает парообразование потока при его дросселировании, что вызывает уменьшение количества жидкого хладагента в испарителе. Поэтому при использовании в холодильных машинах в качестве рабочих веществ хладагентов с низкой критической температурой, например хладагента R13 (Т р = === 28,75 С), их конденсаторы охлаждают не водой, а кипящим хладагентом (R717, R22), являющимся рабочим веществом другой холодильной машины. Температура конденсации становится значительно ниже Ti u, что существенно увеличивает холодопроиз-водительность цикла за счет снижения необратимых потерь при дросселировании.  [c.131]

Охлаждение жидкого хладагента перед регулирующим вентилем. Для сокращения необратимых потерь при дросселировании применяют переохлаждение жидкости перед регулирующим вентилем, Понизить температуру жидкого хладагента ниже температуры конденсации можно как в самом конденсаторе, гак и с помощью холодной (артезианской) воды в специальных противо-точных охладителях. Кроме того, фторированные хладагенты охлаждают в рекуперативных теплообменниках за счет перегрева пара, выходящего из испарителя. Необходимо отметить, что охлаждение жидкого хладагента перед регулирующим вентилем всегда снижает потери от дросселировашш. Целесообразность применения каждого из способов снижения дроссельных потерь требует оценки экономической эф4)ективности.  [c.133]

Для различных хладагентов снижение эффективности от перегрева пара неодинаково. Так, для хладагента R717 потери составляют от 3 до 11 % при температуре конденсации 30 С и изменении температуры кипения от О до —30 °С. В то же время для хладагентов R12 н R22 этн потери при тех же условиях не превышают 3 %. Поэтому существующие рекомендации но мень-шн.м перегревам пара, всасываемого в компрессор, для аммиачных машин (в сравнепии с хладоиовыми) отвечают требованиям повышения термодинамической эффективности цикла.  [c.135]

Особенно сильно это влияние сказывается при малых плотностях теплового потока др. В конденсаторе вблизи охлаждающей поверхности накапливаются неконденснрующиеся газы. Пары хладагента вынуждены диффундировать сквозь слой газа к поверхности конденсации. Условия теплообмена ухудшаются. Давление и температура конденсации возрастают, и это приводит к дополнительному расходу электроэнергии и уменьшению хо-лодоиронзводительностн установки.  [c.215]

Задача 2.86. Определить максимально допустимый золовый износ стенки углеродистой трубы воздухоподогревателя котельного агрегата и температуру точки росы продуктов сгорания, если известны коэффициент, учитывающий абразивные свойства золы, а= 14 10 м с /(кг ч), коэффициент, учитывающий вероятность ударов частиц золы о поверхность трубы, t] = 0,334, коэффициент неравномерности концентрации золы 1,2, коэффициент неравномерности скорости газов Р =1,25, средняя скорость газа в узких промежутках между трубами w = 9 м/с, длительность работы поверхности нагрева т = 8160 ч, доля золы топлива, уносимая продуктами сгорания из топки, ауд = 0,85, температура газов на входе в пучок 0 = 427°С, коэффициент избытка воздуха в топке otr=l,4 и температура конденсации водяных паров /, = 50°С. Котельный агрегат работает на подмосковном угле  [c.84]

---

Температуры кипения = температуры конденсации

Таблицы DPVA.ru – Инженерный Справочник	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Физический справочник / / Тепловые величины: теплоемкость, теплопроводность, температуры кипения, плавления, пламени. Удельные теплоты сгорания и парообразования. Термические константы. Коэффициенты теплообмнена и расширения / / Температуры, кипения, плавления, прочие… Перевод единиц измерения температуры. Воспламеняемость.  / / Температуры кипения = температуры конденсации Поделиться:    Температуры кипения основных хладагентов = хладонов = фреонов = refrigerants. R-728, R-729, R-740, R-732, R-50, R-14, R-170, R-508A, R-508B, R-23, R-13, R-744, R-504, R-32, R-410A, R-125, R-1270, R-143a, R-507A, R-404A, R-502, R-407C, R-290, R-22…Температуры кипения водных растворов солей KCl, MgCl2, NaNO3, CaCl2, (Nh5)2SO4, Nh5NO3, Nh5Cl, K2CO3, KNO3, NaNO3, KNO3 при атмосферном давлении в зависимости от концентрации раствора (массовой) и щелочей KOH, NaOH – диаграмма Поиск в инженерном справочнике DPVA. Введите свой запрос: Дополнительная информация от Инженерного cправочника DPVA, а именно – другие подразделы данного раздела: Обзор и калькуляторы перевода измерения температур в шкалах Кельвина (Kelvin) / Цельсия (Celsius) / Фаренгейта (Fahrenheit) / Ранкина (Rankine) / Делисле (Delisle) / Ньютона (Newton) / Реамюрa (Reaumur) / Рёмера (Romer). Реперные точки = defining points Международной температурной шкалы 90 (МТШ-90) + International Practical Temperature Scale of 1990 (ITS-90). Ссылочные, референсные температуры = температурные точки. Температурные диапазоны и области применения различных контактных и бесконтактных методов термометрии. Термометры жидкостные, дилатометры, термопары, термокраски и термочувствительные тела, конус Зегера, пирометры Термоэлектрический ряд напряжений относительно платины при перепаде температур в 100°С. Температурные пределы применимости различных комбинаций термопар. Вы сейчас здесь: Температуры кипения = температуры конденсации Температуры размягчения, разложения, возгонки, дымления Температура перевозки. Температура хранения. Температуры плавления, застывания, замерзания Что такое Dry Bulb Temperature и что такое Wet Bulb Temperature? Температура вспышки. Температура воспламенения. Температура самовоспламенения. Воспламеняемость газов и паров. Нижний и верхний пределы огнеопасной концентрации… Взрывы облаков пыли (порошков). Критические температуры и концентрации для некоторых распространенных веществ таких как: уголь, цинк, уран и т. д. Охлаждающие солевые смеси. Охлаждающий эффект ветра. Влияние скорости ветра на ощущаемую (эффективную, действующую) температуру воздуха и конвекционный теплообмен. Связь между давлением, температурой, объемом и количеством молей газа (“массой” газа). Универсальная (молярная) газовая постоянная R. Уравнение Клайперона-Менделеева = уравнение состояния идеального газа. Температура атмосферы на различной высоте над землей. Таблица: температура воздуха и воды зимой и летом, радиационный баланс мирового океана с распределением по географическим поясам и зонам. Температура пламени адиабатического горения водорода, метана, пропана, бутана и природного газа, в градусах Кельвина и Цельсия + немного практических температур. Достижимая, максимальная температура. Температура максимальная (достижимая) пламени адиабатического горения основных лабораторных топлив, органических веществ, газов, твердых веществ в градусах Кельвина и Цельсия. Температуры сварки. Характерные = типичные температуры сварки (сварочных процессов). Температуры в зоне сварки (приварки). Температура продуктов сгорания, выходящих газов, температура выхлопных газов, температура выпуска, вытяжная температура, температура выхлопа, температура выхлопных газов, температура отходящих газов – различные процессы, природный газ, сжиженный газ… Температура и давление тройных точек простых веществ и соединений. Таблица. Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Физика 8 класс. Конденсация :: Класс!ная физика

Физика 8 класс. КОНДЕНСАЦИЯ

Конденсация – это переход вещества из газообразного в жидкое состояние.
Молекулы жидкости, покинувшие ее в процессе испарения, находятся в воздухе в состоянии непрерывного теплового движения. Так как движение молекул хаотичное, то какая-то часть молекул вновь попадает в жидкость.Число таких молекул тем больше, чем больше давление пара над жидкостью. Пар конденсируется.

Процесс превращения пара в жидкость идет с выделением некоторого количества тепла.
Количество теплоты, выделяющееся при конденсации определяется по формуле:

где L – удельная теплота парообразования.
Приведенная выше формула годится одновременно для расчета количества теплоты необходимого для превращения жидкости в пар ( при кипении) и для количества теплоты, выделяющейся при конденсации.

Скорость конденсации зависит от: рода жидкости, наличия центров конденсации и от температуры.

Температура вещества в процессе конденсации не изменяется.
Температура конденсации паров вещества равна температуре кипения этого вещества.



ВАУ ! ИНТЕРЕСНЫЕ ЯВЛЕНИЯ !



КАК ПОЯВЛЯЮТСЯ ТУМАН И РОСА?

В воздухе всегда есть водяные пары, хотя их плотность в сотни раз меньше плотности воздуха. Количество водяных паров в воздухе не может быть бесконечно большим. Существует предельная масса воды, которая при данной температуре может содержаться в 1 куб.м воздуха. Чем выше температура воздуха, тем большее количество водяных паров может содержаться в воздухе.
При понижении температуры воздуха водяные пары в какой-то момент становятся насыщенными.
При дальнейшем охлаждении начинают конденсироваться и проявляются в виде мельчайших капель
на центрах конденсации – пылинках, частицах дыма, ионах газа.
Появившиеся капли в воздухе называются туманом.
А капли на поверхности земли, на листьях и траве называют росой.
Туманы не долговечны. Капли в воздухе могут сливаться, тогда выпадает дождь, или испаряться, тогда туман рассеивается.

ЗНАЕШЬ ЛИ ТЫ ?

… что, белый след на небе от летящего самолета – туман, образующийся из паров воды, поставщиком которых служит сгорающее топливо. Горячий выхлопной газ, насыщенный водяными парами, попадает в холодную атмосферу и образует туман.



ИНТЕРЕСНО

Если на газовой плите с предельно большим пламенем горелки стоит открытая кастрюля с водой, близкой к кипению, то как только выключить газ, над кастрюлей появляется обильный пар. Оказывается, что при работе горелки конденсация пара происходила на большом расстоянии от кастрюли, конденсат уносился конвекционными потоками воздуха, поэтому сконденсированные частицы пара не были видны. Когда горелку выключили, пар стал конденсироваться над кастрюлей и поэтому стал видимым.

Устали? – Отдыхаем!

32. Почему нужно регулировать конденсаторы с воздушным охлаждением.

32. Почему нужно регулировать конденсаторы с воздушным охлаждением.

Ранее мы смогли увидеть, что в холодильных установках, оснащенных конденсаторами с воздушным охлаждением, полный температурный напор (то есть разность между температурой конденсации и температурой воздуха на входе в конденсатор) остается практически постоянным при изменении наружной температуры (см. раздел 2.1. “Конденсаторы с воздушным охлаждением. Нормальная работа.”).
Рассмотрим в качестве примера конденсатор, выбранный изначально для работы при наружной температуре летом 30°С. С наступлением зимы такой конденсатор по мере снижения наружной температуры становится переразмеренным и хладагент в нем конденсируется все лучше и лучше.
Переразмеренность конденсатора тем большая, чем ниже наружная температура, что приводит к заметному падению давления конденсации.

Если установка предназначена для работы круглый год, то при относительно низких наружных температурах (холодильные камеры, кондиционеры машинных залов ЭВМ…) ее работа сопровождается определенными проблемами.

В примере на рис. 32.1 при наружной температуре 30°С температура конденсации равна 45°С (то есть 16,3 бар для R22 и 19,5 бар для R404A).

Поскольку полный перепад температур остается практически постоянным. то при уменьшении наружной температуры, например, до 13°С, то есть на 17 К, температура конденсации понизится на те же 17 К, то есть с 45°С до 28°С, что соответствует давлению конденсации, равному 10,3 бар для R22 и 12,5 бар для R404A.

Такое падение давления конденсации при уменьшении наружной температуры является вполне нормальным, однако оно способно существенно повлиять на нормальную работу установки.

Перед тем, как читать дальше, немного поразмышляйте о возможных последствиях такого падения давления конденсации для работы ТРВ.
При падении давления подачи жидкости один и тот же полностью открытый ТРВ станет пропускать гораздо меньшее ее количество. То есть количество жидкости, поступающее в испаритель, очень сильно уменьшится (см. рис. 32.2).
Уменьшенное количество жидкости выкипает очень быстро, зона перегрева становится весьма значительной, а количество произведенных паров будет недостаточным.

Компрессор становится способным поглотить гораздо больше паров, чем теперь производит испаритель и давление кипения падает пропорционально падению давления на входе в ТРВ.
Щ В пределе, падение давления кипения может стать столь значительным, что приведёт к отключению компрессора предохранительным реле НД. Даже если это отключение не происходит, все равно снижение холодопроизводительности приведет к подъему температуры в охлаждаемом помещении (несмотря на низкую наружную температуру, потребность в холоде остается, поскольку ее требует термостат!).
Если установка должна производить холод даже при низких наружных температурах, она должна быть оборудована системой регулирования давления конденсации, способной сохранять достаточное давление подачи хладагента в ТРВ независимо от внешних условий.
Заметим, что при недостатке жидкости в испарителе, в конденсаторе образуется ее избыток. Поскольку конденсатор сильно переразмерен, в нем создается превосходное переохлаждение. Итак, давление кипения слишком низкое, переохлаждение хорошее (Вам это ничего не напоминает?).
Неопытный ремонтник, констатируя отсутствие температурного перепада на жидкостной магистрали, может необдуманно заключить, что ТРВ слишком слабый.

Внимание’. Никогда не ошибайтесь. Даже если ТРВ подобран совершенно правильно, признаки, обусловленные падением давления конденсации, в точности соответствуют неисправности типа “слишком слабый ТРВ “.

 ПРИМЕЧАНИЕ: указанная выше проблема характерна для наиболее распространенных термомеханических ТРВ. Однако, с появлением электронных ТРВ, а также ТРВ, оборудованных несколькими клапанными узлами, она становится менее актуальной.

Новые типы ТРВ, появившиеся в последнее время, обеспечивают нормальную работу установок даже при малых значениях ВД, то есть при небольших отношениях давлений в компрессоре и пониженном энергопотреблении. Такие ТРВ особенно выгодно использовать в случае, когда компрессор должен работать круглый год, поскольку экономия электроэнергии в этом случае может превышать 40%.

Температура конденсации, разделение конденсатора и переохлаждение

В этом подкасте Брайан рассказывает о температуре конденсации, разделении конденсатора и переохлаждении. Все три значения пропорциональны. Если один изменится, все трое изменятся. Насыщенность также является важным понятием, которое относится ко всем трем из них, поэтому мы также рассмотрим эти отношения.

Как вы помните, конденсатор отводит тепло и превращает парообразный хладагент обратно в жидкость.

Температура конденсации – это температура насыщения, при которой хладагент переходит из пара в жидкость; он может меняться в зависимости от температуры окружающей среды.Находясь в конденсаторе, хладагент находится в состоянии насыщения и представляет собой смесь жидкости и пара по большей части змеевика.

Переохлаждение показывает, насколько жидкость ниже насыщения паром. Например, если у вас температура конденсации 110 ° F, а измерение в линии жидкости 98 ° F, у вас будет 12 ° F переохлаждения (110–98 = 12). Хотя в некоторых системах ОВКВ с высокими показателями SEER температура жидкостной линии может быть довольно близкой к температуре окружающей среды, вы не можете иметь температуру жидкостной линии ниже температуры окружающей среды.В противном случае у вас наверняка есть ограничение в строке. Многие технические специалисты устанавливают плату за переохлаждение.

Разделение конденсатора определить немного сложнее. НЕЛЬЗЯ сравнивать температуру воздуха на входе в конденсатор и на выходе. Вместо этого это разница между температурой конденсации и температурой наружного воздуха. Температура наружного воздуха ДОЛЖНА быть ниже температуры конденсации. В противном случае отвод тепла не состоится. В целом, большинство производителей стремятся проектировать свои системы HVAC таким образом, чтобы выдерживать температуру конденсации 15-30 ° F.

Тепловой режим имеет свой набор проблем. Например, в тепловом режиме трудно предсказать переохлаждение. Однако переохлаждение в диапазоне 20–30 ° F в тепловом режиме является нормальным.

Как всегда, если у вас iPhone, подпишитесь ЗДЕСЬ, а если у вас телефон Android, подпишитесь ЗДЕСЬ.

Связанные

Некоторые важные термины, которые необходимо знать

На моих недавних занятиях с моими сотрудниками в Kalos мы пытались найти целевые значения давления и температуры для системы кондиционирования воздуха.Цель состояла в том, чтобы научить технических специалистов иметь в виду «целевые» показания, прежде чем они начнут подключать инструменты. Этот шаг – важная часть возможности «проверить систему без датчиков», о чем мы так часто говорили. Большая часть этого списка имеет больше смысла, если вы уже знакомы с нашими 5 столпами диагностики.

Важно, чтобы мы начали использовать эти термины при разговоре друг с другом, написании заметок и диагностике, потому что они будут лучше транслироваться в разных системах, в системах кондиционирования и охлаждения. Некоторые показания, которые мы получаем в HVAC, такие как статическое давление и дельта T, не относятся к охлаждению, в то время как другие, такие как целевая температура конденсации и температура испарителя, являются ключевыми в обеих дисциплинах.

Имейте в виду, что когда я даю «практическое правило», вы всегда должны рассматривать спецификации производителя, диаграммы, панели, руководства по установке и обслуживанию как нечто большее, чем практическое правило. Вы будете поражены тем, что вы можете узнать, прочитав руководства по обслуживанию и установке систем, которые вы устанавливаете и над которыми работаете.10 ° под коробкой на проходе (20 ° под коробкой на проходе). В типичной системе A / C с температурой возврата 75 ° F DTD будет 35 ° F, что означает, что целевая температура испарителя будет 40 ° F. DTD будет варьироваться в зависимости от расхода воздуха и размера змеевика испарителя.

Измеренная температура испарителя или TD (разница температур) = Температура насыщения на всасывании (не давление), измеренная манометром на всасывании для этого конкретного хладагента. Затем ее можно сравнить с температурой коробки или обратной магистрали, чтобы рассчитать измеренную или фактическую TD.

Рекомендуемое значение: TD холодильных испарителей

Целевая температура конденсации выше температуры окружающей среды (CTOA) = Это целевая температура насыщения жидкости (температура конденсации), измеренная на манометре.Она ДОЛЖНА быть выше температуры наружного воздуха, измеренной в тени, входящей в змеевик конденсатора. Это будет на 30 ° выше температуры окружающей среды на ОЧЕНЬ старых установках и вплоть до 15 ° на новых высокоэффективных установках. ТОЛЬКО ЖИДКАЯ ЛИНИЯ; в нагнетательной линии будет более высокое давление.

Целевая температура конденсации = Температура наружного воздуха + CTOA = Целевая температура конденсации. (Пример: Наружная температура 95 ° + 15 ° для системы 16 SEER = целевая температура конденсации 110 °.)

Целевой перегрев = Это перегрев, который вы ДОЛЖНЫ иметь, и он зависит от того, есть ли в системе TXV или поршневое дозирующее устройство. Если у вас есть поршень, вы ДОЛЖНЫ использовать диаграмму перегрева и термогигрометр / психрометр для измерения температуры влажного и сухого термометров в помещении, потому что для этих диаграмм требуются эти показания. Если у вас есть система TXV, установите цель на 5–15 ° при измерении внутри и на 10–20 ° при измерении снаружи.

Рекомендуемое видео: Как определить целевой перегрев

Измеренный перегрев = Повышение температуры линии всасывания по сравнению с насыщением всасывания.

Целевое переохлаждение = Переохлаждение, которого вы хотите достичь. У многих устройств это будет отмечено на теге данных. В противном случае используйте переохлаждение 10 ° для систем TXV и 5 ° -15 ° для поршневых систем, учитывая, что это правило не всегда применимо к поршневой системе.

Измеренное переохлаждение = Измеренная разница между температурой в жидкостной линии и температурой конденсации (температурой насыщения жидкости) по манометру на стороне высокого давления. Это только для жидкостной линии, а не для нагнетательной линии.

Наружная окружающая среда = Температура наружного воздуха по сухому термометру (в тени, входящей в центр змеевика конденсатора).

Обратный DB = Обратный сухой термометр; температура возвратного воздуха без учета испарения или влажности. Лучше всего брать в ответ прямо перед юнитом, а не в пространстве.

Обратный WB = Обратный влажный термометр; температура возвратного воздуха + эффект испарения.Более низкий WB по сравнению с DB означает более низкую относительную влажность. По влажному термометру и по сухому термометру будут одинаковы при 100% относительной влажности. Лучше всего брать в ответ прямо перед юнитом, а не в пространстве.

Рекомендуемая литература: влажный термометр и энтальпия – левая сторона диаграммы

RH% = Относительная влажность воздуха в обратном трубопроводе. Относительная влажность – это процент влажности воздуха по сравнению с количеством влаги в воздухе. Более горячий воздух может содержать больше влаги, чем тот же воздух при более низкой температуре.

Целевая температура приточного воздуха = Целевая температура приточного воздуха рассчитывается с использованием диаграммы дельты T и сравнения температур обратного DB и обратного WB. Целевая температура приточного воздуха рассчитывается по сухому термометру и может быть сравнена с обратным DB для расчета целевой дельты T.

Целевая дельта T (Air Temp Split) = Не путайте TD или разделение испарителя с дельтой. T или разделение температуры воздуха. Имейте в виду, что правило 18–22 °, которое используют многие люди, применимо только к домам с относительной влажностью от 45% до 55%.По мере увеличения RH% целевое разделение будет уменьшаться, а по мере уменьшения RH% разделение будет увеличиваться. Дельта Т также будет варьироваться в зависимости от расхода воздуха, при этом более высокий расход воздуха приводит к уменьшению Дельты Т.

Рекомендуемые значения: расчет целевой дельты Т на основе данных производителя

Измеренная дельта Т = Измеренная разница между подачей и возвратный воздух DB. Имейте в виду, что это следует делать на расстоянии нескольких футов до и после блока, чтобы обеспечить перемешивание воздуха и уменьшить прирост / потери излучения.

Дельта H = Дельта H – это расширенное измерение, которое вычисляет изменение энтальпии (теплосодержания) воздуха между возвратной и подающей трубой. Это можно сделать с помощью двух цифровых термос-гигрометров, таких как Testo 605i, которые учитывают температуру и влажность воздуха, входящего и выходящего из испарителя.

Доставленная мощность = Доставленная мощность – это расчет БТЕ тепла, удаляемого из воздушного потока, который объединяет дельту H с CFM воздуха, чтобы дать вам общую «работу», выполняемую через змеевик испарителя.

Температура нагнетания = Измеренная температура (с помощью линейного зажима) выпускной линии, выходящей из компрессора, а не жидкостной линии.

Рекомендуемое значение: Почему температура в линии нагнетания является полезным показанием

Целевая температура в линии жидкости = При «проверке системы без датчиков» целевая температура в трубопроводе представляет собой заданную температуру конденсации за вычетом заданного переохлаждения. Обычно это измеряется на конденсаторном блоке.

Целевая температура линии всасывания = При «проверке системы без манометров» целевая температура всасывания представляет собой заданную температуру испарителя плюс заданный перегрев. Это наиболее точно при измерении внутри, но также полезно при измерении снаружи.

Approach = Approach – это просто другое название целевой температуры жидкостной линии. Это показатель, который компания Lennox публикует для многих своих блоков в руководстве по установке и на задней стороне панели конденсаторного блока.Системы с более крупными или более эффективными змеевиками конденсатора, как правило, имеют более низкий подход (более холодный жидкостный трубопровод), в то время как системы с меньшими и менее эффективными змеевиками, как правило, имеют более высокий подход (более теплый жидкостной трубопровод).

TD линии всасывания (рост температуры) = Разница между температурой линии всасывания внутри после змеевика испарителя и снаружи конденсаторной установки. Когда TD на всасывании превышает 10 ° F, при некоторых условиях нагрузки может произойти перегрев компрессора и карбонизация масла.

TD (перепад температуры) в жидкостной линии = Разница между температурой жидкостной линии снаружи у рабочего клапана и внутри перед дозирующим устройством. В идеале, температура жидкости должна быть ОЧЕНЬ НЕБОЛЬШОЙ, и любое падение температуры более чем на несколько градусов следует рассматривать. Большая длина линии, вертикальные стояки, прохождение жидкостной линии через низкое окружающее пространство, контакт между жидкостной линией и линией всасывания или ограничения могут привести к большему, чем обычно, LL TD.

Статическое давление = Положительное или отрицательное давление, оказываемое на все поверхности в равной степени в системе воздуховодов. Статическое давление не измеряет расход; это похоже на давление внутри надувающегося или опускающегося воздушного шара. Статическое давление в США обычно измеряется в дюймах водяного столба (WC).

Рекомендуемая литература: Статическое давление – зачем его измерять?

Конструкция TESP = Это полное внешнее статическое давление – как положительное (подача), так и отрицательное (обратное), – которое конкретная печь или воздухообрабатывающий агрегат предназначена для работы под внешним по отношению к прибору.Большинство типовых жилых домов рассчитаны на 0,5 ”туалеты.

Измерено TESP = Это общее внешнее статическое давление, измеренное с помощью манометра или манометра Magnehelic и наконечников статического давления. В печах это будет измеряться внутри печи до и после воздуходувки, но до змеевика. В кондиционере или фанкойле его обычно измеряют до и после установки в воздуховодах. Это общая разница между отрицательным и положительным показаниями, поэтому, если возвращаемые статические значения были -0. 2 дюйма, а статическое напряжение питания было +0,3 дюйма, общая сумма составила бы 0,5 дюйма TESP WC.

Падение статического давления = Это измеренное изменение давления в части воздушной системы. Например, через змеевик, фильтр, воздуховод и т. Д. Это помогает диагностировать проблемы с воздушным потоком и его изменения с течением времени.

Рекомендуемая литература: Падение статического давления в воздушном фильтре

Хотя это может показаться длинным списком, по большей части это довольно здравый смысл. Следует упомянуть тот факт, что если у вас нет термос-гигрометра, такого как 605i, и точных зажимов для измерения температуры, вы не сможете должным образом проверить дельту Т в любой системе или установить перегрев в системе с фиксированным отверстием.Чтобы правильно настроить заряд или диагностировать систему, вам нужен способ точного тестирования температуры линии и измерения влажного термометра, сухого термометра и относительной влажности на обратной линии / в помещении.

Шаг первый по диагностике проблемы с хладагентом, проверке или настройке заправки должен заключаться в получении точных значений обратного (или прямоугольного) DB, WB и RH, а также температуры наружного воздуха. Затем вы приступаете к работе, снимая соответствующие показания. Когда вы звоните старшему специалисту или вашему менеджеру, пожалуйста, будьте готовы к считыванию всех необходимых показаний, чтобы быстро и правильно поставить диагноз.

—Bryan

Сопутствующие товары

Конденсаторы с водяным охлаждением и основные принципы работы бочки охладителя

Конденсаторы с водяным охлаждением и бочки охладителя представляют собой специализированные теплообменники. Они обмениваются теплом, отводя тепло от одной жидкости и передавая его другой жидкости.

Конденсатор с водяным охлаждением – это теплообменник, который отводит тепло от пара хладагента и передает его воде, протекающей через него. Это происходит благодаря конденсации паров хладагента на внешней стороне трубы. При этом пар конденсируется и отдает тепло воде, протекающей внутри трубки.

Бочка чиллера работает как раз наоборот. Бочка чиллера на самом деле представляет собой испаритель с прямым расширением. Бочки чиллера испаряют хладагент внутри трубы. Тепло отводится от воды, протекающей через внешнюю оболочку трубок.

Конденсатор с водяным охлаждением – важный компонент на стороне высокого давления в системе кондиционирования / охлаждения. Цилиндр чиллера – важный компонент на стороне низкого давления системы.

Необходимо знать четыре основных вещи, чтобы предсказать, как будет работать теплообменник:

1. Разность температур (DT)
2. Скорость и падение давления (V и DP)
3. Обрастание
4. Тип жидкости

Для конденсаторов DT – это температура конденсации за вычетом температуры поступающей воды. Для чиллеров DT – это температура поступающей воды за вычетом температуры всасывания. Чем больше DT, тем выше скорость теплообмена в данный период времени, обычно выражаемая в БТЕ / час.

Скорость – это скорость, с которой течет жидкость. Для любой жидкости существует идеальная скорость потока через теплообменник. При этой идеальной скорости потока жидкость смешивается сама с собой таким образом, что обеспечивает максимальное поглощение тепла. Турбулентный поток заставляет более холодную жидкость постоянно контактировать с поверхностью нагрева. Если поток слишком медленный, может развиться ламинарное состояние. Это состояние, при котором нагревается только жидкость рядом с теплообменной стенкой, но за пределами этого очень тонкого слоя тепло не может проникнуть к остальной жидкости.Но – скорость должна быть ограничена другим условием, перепадом давления (DP). DP увеличивается со скоростью. После определенного момента количество энергии, затрачиваемой на преодоление DP, будет больше, чем любой КПД, полученный за счет увеличения скорости. Высокий DP и высокая скорость также создают проблемы, которые значительно сокращают срок службы теплообменника. Коррозия и эрозия при ударе сократят срок службы до нескольких месяцев, если достаточно.

Загрязнение происходит из-за того, что большая часть воды нечистая. Многие вещества растворены или взвешены в воде.Эти материалы покрывают поверхность трубок и препятствуют теплопередаче. Даже на стороне хладагента масло может покрывать поверхности и действовать как изолятор между хладагентом и водой. Невозможно предотвратить полное обрастание, поэтому при выборе теплообменника необходимо учитывать фактор загрязнения.

Следует учитывать четвертый фактор, тип жидкости. Например, во многих чиллерах гликоли или солевые растворы используются при низких температурах. Из-за уменьшения коэффициентов теплопередачи рейтинги, основанные на воде, больше не действительны.

Определение размеров конденсаторов с водяным охлаждением

Чтобы определить размер конденсатора с водяным охлаждением, мы должны сначала определить общую теплоту отбраковки для системы. Для систем кондиционирования воздуха или систем с высоким противодавлением безопасно подбирать конденсатор по номинальной мощности или тоннам холодильной нагрузки. 12 000 БТЕ / час – это нормальное значение для одной тонны или лошадиных сил. К этому добавляем 3000 БТЕ / час теплоты сжатия, что в сумме составляет 15000 БТЕ / час на тонну.

Для средне- и низкотемпературных систем возьмите фактическую нагрузку и добавьте 3000 БТЕ / час на каждую лошадиную силу.

Например, для низкотемпературной трехтонной нагрузки с компрессором мощностью 10 лошадиных сил можно рассчитать:

3 тонны = 36000 БТЕ

3000 x 10 = 30 000 БТЕ

всего = 66 000 БТЕ.

Примечание: При средних и низких температурах целесообразно добавить 10% к расчетной нагрузке в условиях пониженного давления. В результате получается 6 600 БТЕ. Следовательно, потребность в конденсаторе составляет 72 600 БТЕ / час .

Теперь конкретный конденсатор можно выбрать из каталога производителя. Многие каталоги будут основаны на стандарте ARI 20 ° DT между температурой поступающей воды и температурой конденсации. Это потому, что 105 ° F используется для температуры конденсации водяного конденсатора. Предполагается, что температура воды в градирне, поступающей в конденсатор, составляет 85 ° F. Если DT значительно превышает 20 ° F, может работать менее дорогостоящее устройство меньшего размера.Мы можем применить правило 8/10. На каждые 10% увеличения DT будет увеличиваться емкость на 8%.

Пример: Если температура конденсации повышается до 109 ° F, получается на 20% больше DT (4 ° F – это 20% от 20 ° F). Это будет увеличение на 16% при заданном расходе воды (0,8 x 20% = 16%).

Если начальное ОУ меньше 20 ° F, можно использовать правило 9/10. На каждые 10% снижения начальной температуры будет снижение емкости на 9%.

Например, температура конденсации упадет до 101 ° F. У нас сейчас DT снизился на 20%. Это уменьшение производительности на 18%, опять же при той же скорости потока. Это может привести к выбору более крупного и более дорогостоящего конденсатора.

Существуют ограничения в применении этих правил, и одно из них связано со скоростью воды. Скорость воды в кожухотрубных конденсаторах (наиболее популярная конструкция) не должна превышать 8 футов в секунду. Скорость – это функция конструкции и расхода воды.В каталогах производителя могут отображаться графики производительности, в которых указаны максимальные галлоны в минуту, с которыми может справиться конкретный конденсатор. Если не указано иное, этот рейтинг должен быть менее 8 футов в секунду. Если есть сомнения, позвоните производителю. Фактически, у большинства производителей конденсаторов, таких как Standard Refrigeration Co., есть компьютерные программы для правильного выбора размера конденсатора с водяным охлаждением в соответствии с вашими спецификациями.

Также очень важно учитывать жидкости, с которыми будет работать конденсатор. Для работы с неагрессивными хладагентами и водой конденсаторы изготовлены из стали и меди. Если вы собираетесь использовать аммиак, рассол или другие необычные растворы, проконсультируйтесь с производителем. В то время как конденсатор с водяным охлаждением является в первую очередь теплообменником, кожухотрубный конденсатор также является ресивером. При его выборе следует учитывать требования к откачке. Если системе требуется большая емкость приемника, чем может обеспечить конкретный выбранный конденсатор, приемники можно подключить последовательно за конденсатором.

Большинство характеристик конденсатора, напечатанных в каталогах производителя, учитывают «фактор загрязнения». Обычно это выражается как «коэффициент загрязнения 0,005». «Обрастание» – это покрытие стенок НКТ окалиной и грязью. Это увеличивает сопротивление теплопередаче и снижает эффективность конденсатора. Невозможно полностью предотвратить обрастание, поэтому в номинальных характеристиках конденсатора делается поправка на некоторое загрязнение. Условия воды сильно различаются, поэтому за поддержание чистоты конденсатора несет ответственность пользователь.Вообще говоря, если вода, выходящая из конденсатора, более чем на 10 ° превышает температуру конденсации хладагента, конденсатор необходимо очистить.

Размер бочек охладителя

Бочки охладителя действуют как противоположность конденсатора. Вместо того, чтобы использовать жидкость для охлаждения хладагента, в холодильной камере используется хладагент для охлаждения жидкости. Это испаритель. Хладагент испаряется внутри трубок, когда вода течет через перегородки на внешней стороне труб.

Размер бочки охладителя зависит от тех же основных факторов, что и для конденсаторов: DT, DP скорости, загрязнения и типов жидкости, а также диапазона, подхода и перегрева. Диапазон – это разница между температурой входящей и исходящей воды. Подход – это разница температур между температурой исходящей воды и температурой хладагента. Перегрев – это разница между фактической температурой насыщенного хладагента и температурой манометра на всасывании. Наилучший выбор размера барреля чиллера – по температурному диапазону и расходу галлонов в минуту. GPM следует преобразовать в фунты воды в час, умножив GPM на 500 (1 галлон воды равен 8,3 фунтам. 8,3 x 60 = 498, округленное до 500).

Пример: температура воды на входе 55 ° F, требуется температура воды на выходе 45 ° F. Следовательно, диапазон составляет 10 ° F. Скорость потока 20 галлонов в минуту. 20 x 500 = 10000 фунтов в час. 10 000 x 10 = 100 000 БТЕ в час.

Если жидкость не является водой, значение БТЕ необходимо скорректировать с учетом теплотворной способности жидкости, чтобы определить истинную нагрузку в БТЕ.Обычная «жидкость» – это смесь гликоля и воды. Поправочные коэффициенты емкости для растворов гликоля показаны на рис. , рис. 1 .

Рисунок 1.

Если мы выберем бочку чиллера, рассчитанную на 100 000 БТЕ / час, но наша жидкость представляет собой смесь гликоля и воды в соотношении 50/50, баллон будет рассчитан только на 60 000 БТЕ / час (100 000 x 0,60). Нам нужно будет выбрать бочку чиллера большего размера, чтобы вернуться к требуемым 100 000 БТЕ / час с помощью смеси гликоля и воды 50/50.

Другой способ определения размера бочки чиллера – это мощность компрессора.Бочка чиллера может делать только то, что может перекачивать компрессор. Если компрессор рассчитан на 200 000 БТЕ / час при определенной температуре всасывания и конденсации, цилиндр охладителя должен иметь такую ​​способность.

Проще всего подобрать размер для кондиционирования воздуха. Размер ствола может быть номинальным. Рейтинги ARI для кондиционирования воздуха основаны на диапазоне 10 °, подходе 9 °, перегреве 7 ° и коэффициенте загрязнения 0,005.

Размеры бочек охладителей для других систем кондиционирования воздуха, кроме стандартных, требуют тщательного выбора.

Температурный перепад состоит из двух разных компонентов:

1. Диапазон на ДТ между входящей и исходящей водой.

2. Подойдите к ТУ между температурой выходящей воды и хладагентом.

Это очень важно. Изменение температуры подхода может привести к впечатляющим результатам. Изменение подхода на один градус означает изменение производительности холодильной камеры на 15%. Разница в пять градусов может равняться 300%! Бочка чиллера при температуре 10 ° F и заходе на посадку 4 ° F номиналом 36 000 БТЕ будет 164 000 БТЕ при заходе на посадку 12 ° F.Но никогда не получают ничего даром. У подхода есть пределы. Мощность компрессора снизится из-за понижения температуры всасывающего испарителя. Еще одна опасность при широком приближении к температуре – замерзание. Любая температура испарителя ниже точки замерзания может привести к замерзанию и разрушению цилиндра охладителя. Системы, которые работают со смесями гликоля при температуре ниже точки замерзания, должны подаваться вручную, чтобы предотвратить разбавление смеси в случае каких-либо утечек, чтобы точка замерзания оставалась низкой.

Кроме того, существует просто ограничение на количество теплопередачи, которая может происходить в любом теплообменнике.Есть только определенная площадь поверхности, с которой можно работать.

Большинство производителей рассчитывают свои блоки на перегрев 7 или 8 ° F, хотя некоторые используют перегрев 0 °. Это должно быть указано в каталожной литературе. При сомнении звоните производителю.

Перегрев 3 ° F равен примерно одному градусу приближения, и хотя это означает увеличение производительности на 15%, слишком низкий перегрев может повредить компрессор. Опускаться ниже 5 ° F при перегреве – плохая практика, да и то только при использовании аккумулятора. (Аккумуляторы приносят пользу всем системам.)

Скорость потока в бочке охладителя должна быть менее 4,5 футов в секунду. Чрезмерная скорость приведет к повреждению бочки охладителя. В каталогах большинства производителей значения расхода указаны в галлонах в минуту с использованием 4.5 F.P.S.

Допускается падение давления до 8 фунтов на кв. Дюйм или ниже. Если перепад давления превышает 8 фунтов на кв. Дюйм, выберите баррель чиллера другой модели, где перепад давления будет 8 или менее 8 фунтов на кв. Дюйм.

На всех водоохладителях следует использовать надлежащую защиту от замерзания. Всегда следует использовать температуру замораживания, установленную на 34 ° F на выходе из цилиндра охладителя.Обмерзание – основная причина отказа агрегата. Конечно, если холодильный цилиндр расположен снаружи, где могут встречаться отрицательные температуры окружающей среды, необходимо применить какой-либо тип тепла, например, тепловую ленту, чтобы не допустить замерзания цилиндра.

Выбор бочки охладителя теперь очень прост. (Для следующего примера используйте «Каталог испарителей, бочки охладителей, переохладители, 1994–1995» компании Standard Refrigeration.)

Бочка чиллера имеет следующие характеристики:

1. Должен выдерживать нагрузку

   0 БТЕ / час

2. Имеет перепад давления 10 фунтов на кв. Дюйм (изб.)
3. Без всасывающего гидроаккумулятора
4. Температура воды на входе: 55 ° F
5. Температура воды на выходе: 45 ° F

6. Компрессор будет работать при температуре всасывания 34 ° F

У нас есть: Диапазон = 10 ° F (55 ° F воды на входе – 45 ° F воды на выходе)

Подход = 11 ° F (45 ° F на выходе – температура всасывания 34 °)

Бочки охладителя обычно используются там, где простой обходится очень дорого.Плюс к этому – быстрое обслуживание.

Конструкция бочки чиллера важна. Бочки чиллера могут иметь более одного контура. Бочка с двойным контуром имеет два входа и выхода для охлаждения. Каждая цепь может использоваться для отдельных, но одинаковых нагрузок. Счетверенные схемы рассчитаны на четыре отдельных одинаковых нагрузки.

Бочки чиллера необходимо периодически очищать для правильной работы. Если цена бочки чиллера не единственное соображение, подумайте о покупке очищаемой бочки со съемными головками. Если цена является единственным важным параметром при выборе бочки чиллера, «герметичные» или не обслуживаемые бочки чиллера доступны в меньших размерах, примерно до 25 тонн.

Имея это в виду, мы будем использовать стандартный обслуживаемый бочонок охладителя FSX.

Сначала найдите диаграмму диапазона FSX 10 °. Под колонкой подхода 11 ° F спускайтесь, пока не встретите подходящие тонны.

0 ÷ 12000 = 75 тонн. В данном случае это будет FSX 60 грузоподъемностью 77,2 тонны. Показанный перепад давления (DP) равен 9.90 фунтов на квадратный дюйм при 185 галлонах в минуту. (См. Примечание на стр. 12 по определению расхода.) См.

Рисунок 2 . FSX60 – лучший выбор, поскольку он соответствует всем спецификациям.

Рисунок 2.

На рассмотрение:

Во-первых, как можно точнее определите нагрузку. Во-вторых, выясните условия эксплуатации – жидкости, производительность насоса, системные принадлежности, температуру окружающей среды и т. Д. И оцените, как они могут повлиять на производительность. Затем выберите цилиндр конденсатора или охладителя, который обеспечит хорошие результаты.В случае сомнений обратитесь за помощью к производителю. Теперь у всех есть компьютерные программы, которые помогут выбрать подходящий продукт.

Влияние температуры конденсации в холодильной системе –

Производительность чиллера зависит от различных факторов, таких как температура конденсатора, температура испарения, нагрузка компрессора, количество хладагента и т. Д.

Одним из основных факторов, влияющих на производительность чиллера, является температура насыщения конденсатора.

Температура насыщения конденсатора зависит от различных факторов, таких как

1. Изменение температуры охлаждающей воды.Температура охлаждающей воды зависит от производительности градирни и атмосферных условий. Работоспособность градирни можно проанализировать, наблюдая за приближением в градирне, в то время как атмосферные условия не могут контролироваться.
2. Производительность конденсатора. Обычно разница между температурой охлаждающей воды на выходе и температурой конденсации не должна превышать 3 ° C. (обычно известный как конденсаторный подход). если он увеличивается из-за загрязнения или накипи, его следует очистить и довести до исходного уровня
3. Количество хладагента. Вызвано потерей хладагента, утечка должна быть идентифицирована, а доливка хладагента должна быть запланирована.
4. Производительность компрессора. Для определения характеристик компрессора см. Руководство по эксплуатации и обслуживанию поставщика.

Проанализируем зависимость удельной потребляемой мощности по отношению к температуре насыщения конденсатора.

Для анализа мы выбрали компрессор HSO2028 компании JE & Hall, число оборотов в минуту было равно 2900, температура всасывания – 2 градуса C. Анализ выполняется путем изменения температуры конденсации различных хладагентов, таких как R22, R134q и аммиак.

График зависимости температуры конденсации от BKW / TR построен на графике «G-1». График показывает, что удельное энергопотребление R22 и R134a почти одинаково в различных диапазонах температур, тогда как удельное энергопотребление аммиачного хладагента ниже. Это говорит о том, что аммиачные хладагенты более эффективны во время работы, чем R22 и R134a.

Сравнение увеличения удельного энергопотребления от 31 до 45 ° C давления конденсации. Мы можем легко заметить, что SPC ухудшается с 0.От 53 BKW / TR при 31 ° C до 0,86 BKW / TR при 45 ° C для хладагента R22. Повышение удельного энергопотребления практически одинаково для всех трех выбранных хладагентов.

График G1 также показывает, что мощность компрессора увеличивается примерно на 3,5% с каждым повышением температуры конденсации на градус Цельсия.

Второй график’G2 ’показывает процент увеличения энергопотребления в диапазоне температур с учетом температуры конденсации 31 ° C в качестве базовой температуры. График показывает увеличение удельной мощности до 63%, 67% и 64% только для хладагента R22, R134a и аммиака.

Заключение и обучение:

Каждый градус повышения температуры конденсации увеличивает удельную потребляемую мощность холодильной системы на 3,5%, следовательно, температуру конденсации следует поддерживать как можно ниже.

Вы можете связаться с [адрес электронной почты защищен], если потребуется дополнительная информация.

Конденсационные котлы для существующих зданий

Эта статья была опубликована в зимнем выпуске журнала BC Magazine Ассоциации механических подрядчиков за 2014 год.Прочтите статью в PDF.

Конденсационные котлы с максимальным КПД в диапазоне 96% становятся популярным выбором для владельцев зданий, которым требуется повышенная энергоэффективность, снижение эксплуатационных расходов и сокращение выбросов парниковых газов. Однако многие владельцы не осведомлены о технологии конденсационных котлов и условиях, необходимых для достижения их номинальной эффективности. Несоответствие котла требованиям системы отопления может привести к условиям эксплуатации, которые не достигают потенциала конденсационных котлов.

Высокий КПД конденсационных котлов достигается в первую очередь за счет улавливания скрытой теплоты водяного пара в дымовых газах. Это достигается путем конденсации или изменения фазы водяного пара с газа на жидкость. Когда водяной пар в дымовых газах конденсируется, он выделяет тепло, которое затем улавливается в теплообменнике и передается обратной воде котла, протекающей через другую сторону теплообменника. Чтобы этот процесс происходил, температура возвратной воды должна быть ниже точки росы водяного пара.Точка росы для продуктов сгорания природного газа обычно составляет около

.

55 ° C (130 ° F) в стехиометрических условиях. Для обеспечения полной конденсации и достижения максимальной номинальной эффективности котла температура обратной воды должна составлять примерно 20 ° C (68 ° F), что является чрезвычайно низким и недостижимым для большинства применений. Между температурами обратной воды от 20 до 55 ° C, частично будет происходить конденсация, но котел не достигает максимальной номинальной эффективности.

Для достижения максимальной эффективности конденсационных котлов вся система отопления, включая распределение и конечное использование, должна работать как единое целое.Когда вы рекомендуете конденсационные котлы для существующих объектов, системы конечного использования уже существуют, и обычно нецелесообразно модифицировать их для получения более низких температур подаваемой и обратной воды. По-прежнему можно улучшить использование энергии котлом, но производительность будет ограничена в зависимости от температуры обратной воды.

Чтобы оценить, подходит ли существующая система отопления здания для конденсационных котлов, классифицируйте системы конечного использования, обслуживаемые котельной, в соответствии с высокой / средней / низкой температурой возвратной воды.Бытовое горячее водоснабжение представляет собой высокотемпературную нагрузку, поскольку требует высокой температуры на выходе. Обычно это приводит к тому, что температура обратной воды котла выше, чем требуется для конденсации. Другими примерами являются змеевики с горячей водой в приточно-вытяжных установках, блочные обогреватели и радиационные системы по периметру. Среднетемпературные нагрузки требуют подачи воды в котел в диапазоне от 40 ° C до 65 ° C (100–150 ° F). Примером может служить лучистое отопление с малой массой. Низкотемпературные нагрузки, такие как лучистое отопление плит, требуют температуры подаваемой воды в диапазоне от 27 ° C до 50 ° C (80–120 ° F).

Низкотемпературные нагрузки лучше всего подходят для систем конденсационных котлов, поскольку их температура обратной воды низкая и дает наибольшие возможности для получения высокого КПД котла. Здание, которое в основном имеет высокие температурные нагрузки, не является идеальным кандидатом для конденсационных котлов, если эксплуатационная практика не включает такие стратегии, как графики сброса горячей воды, которые по возможности приводят к низкотемпературной возвратной воде. В этих случаях наибольшая выгода от конденсационных котлов будет получена в межсезонье, когда могут быть реализованы более низкие температуры подаваемой воды и, следовательно, более низкие температуры возвратной воды.

Вот стратегии, которые можно использовать на существующих объектах для снижения требований к температуре подаваемой и обратной воды и, следовательно, повышения эффективности конденсации:

1. Разделение ГВС. Рассмотрите возможность нагрева ГВС и других высокотемпературных нагрузок, не связанных с погодными условиями, с помощью отдельного котла, а не от основной котельной. Это позволит снизить температуру воды на подаче котла в соответствии с требованиями фактической нагрузки в межсезонье и непиковые периоды.Это также позволяет отключать котельную в летние месяцы, когда отопление помещения не требуется.
2. Контроль спроса по температуре подаваемой воды (SWT) . Регулируйте температуру подаваемой воды в котел в соответствии с потребностями систем здания. Если все клапаны отопления частично закрыты, это означает, что температуру подаваемой воды можно снизить без ущерба для комфорта в помещении.
3. Переменный расход . Если котел может принимать переменный расход, другой метод регулирования расхода – это регулировка расхода в соответствии с требованиями нагрузки.Привод с регулируемой скоростью снизит расход в непиковые периоды, что приведет к более низкой температуре возвратной воды и увеличению конденсации.
4. Типы каскадных нагрузок. Сначала обеспечьте нагрузку с максимальной температурой, с нагрузкой с минимальной требуемой температурой воды рядом с обратным концом контура. Например, предварительный нагрев подпиточной воды ГВС с помощью теплообменника, расположенного рядом с обратной магистралью котла, может быть эффективной стратегией для понижения температуры обратной воды перед ее поступлением в котел.
5. Работа горелки . Если в горелку будет подано слишком много избыточного воздуха, точка росы дымовых газов снизится, что еще больше затруднит достижение условий конденсации. Настройка горелок на меньшее количество избыточного воздуха при сохранении уровня безопасности повысит эффективность котла.
6. Обучение операторов. Убедитесь, что операторы знают требования к оптимальной работе конденсационного котла, чтобы они могли управлять системой с максимальной эффективностью.

Конденсационные котлы – важный продукт для рынка, но они не обязательно лучший выбор для всех существующих объектов.Учет соображений общей системы отопления может помочь сделать их установку успешной, но для этого потребуется немного больше работы и некоторого обучения.

Брайан О’Доннелл, P.Eng, является директором и основателем Prism Engineering. Фирма из Ванкувера предоставляет услуги в области машиностроения для улучшения характеристик здания, что приводит к экономии энергии и затрат.
