Таймер оттайки – СЦ «Домашний-Холод»

Таймер оттайки (не путать с дефростером) — важнейший элемент системы No Frost. О нем мы и расскажем в небольшом обзоре.

Что такое таймер оттайки и зачем он нужен?

Таймер оттайки — это элемент системы No Frost, управляющий циклом оттайки. Таймер запрограммирован на определенный цикл оттаивания (4, 6, 8, 12, или 24 часа). Таймер «высчитывает» необходимое время, и по достижении нужного момента дает сигнал остальным элементам системы запустить оттайку. Находится он всегда рядом с испарителем. Разделяют два типа таймеров оттайки: электронный и механический.

Принцип работы таймера оттайки

Итак, предположим, что наш таймер запрограммирован на 12-часовой цикл. Оттайка в холодильнике начнется при достижении в морозильной камере температуры -10 ^оС, а закончится, когда термореле зафиксирует температуру +10 ^оС. В работу включается и дефростер: он защищает от возможного перегрева испаритель. Время оттайки зависит от количества инея на испарителе. И так каждые 12 часов.

Как проверить исправность электронного таймера оттайки?

На примере таймера холодильник Indesit и Ariston расскажем, как проверить работоспособность таймера. Внимание! Представленный ниже алгоритм действий несет исключительно ознакомительный характер. Сомневаетесь в своих силах — доверьте диагностику и ремонт холодильника профессиональному мастеру.

Проверка электронного таймера оттайки

Проверять таймер оттайки (или как говорят холодильщики — «прозванивать») следует в трех режимах:

ручная установка режима оттайки,
пауза,
включение холодильного режима.

Проверку ведут в следующей последовательности:

При замкнутых контактах термореле, когда температура в морозильной камере ниже – 10 ^оС, нажмем на кнопку таймера. В этот момент таймер должен перевести всю систему в режим оттаивания, то есть, выключить компрессор и включить нагреватели.
Отсоединим провод дефростера от коммутационной колодки, имитируя размыкание контактов термореле.
После проверки нужно восстановить схему холодильника и при необходимости поменять дефектный таймер.

Помните, что замену неисправного элемента нужно осуществлять с помощью абсолютного аналога. Если выбрать таймер с меньшим или большим временным циклом, система No Frost долго не проживет — испаритель покроется снегом, а морозильная камера не сможет удержать заданную минусовую температуру.

Проверка электромеханического таймера оттайки

Извлеченный таймер необходимо разобрать, после чего прокрутить вручную шестеренки по часовой стрелке. В норме заеданий быть не должно. При прокручивании Вы должны услышать два характерных щелчка. С помощью щелчков таймер показывает, что режим оттайки начался и закончился.

Если никаких проблем нет, необходимо проверить целостность корпуса таймера и сепаратора. Особое внимание следует уделить местам крепления устройства.

Распространенные неисправности таймера оттайки

На примере холодильников Stinol перечислим основные неисправности таймеров оттайки.

Заклинило в режиме «охлаждение» — холодильник перестает входить в режим оттайки, испаритель обмерзает, лопасти вентилятора врезаются в лед, хладопроизводительность резко падает.
Заклинило в режиме «оттайки» — холодильник не включается, но свет внутри камер горит.
Обрыв цепи нагревателя оттайки — холодильник продолжает функционировать, но ввиду частичного обмерзания испарителя работает все хуже.
Обрыв цепи тэна оттайки поддона каплепадения — холодильник работает, но плохо: температура в морозилке повышенная, агрегат потребляет больше энергии, слив перемерзает.

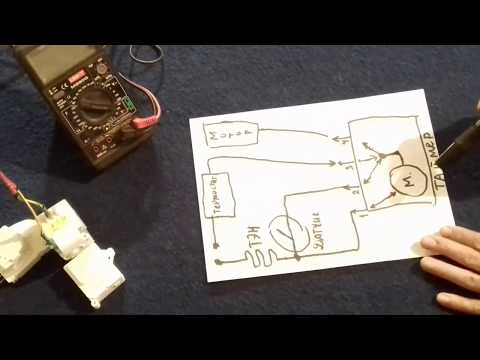

Cхема подключения механического таймера оттайки холодильника Индезит

Что такое таймер оттайки и зачем он нужен?

1. Что такое таймер оттайки и зачем он нужен?
2. Как работает таймер оттайки
- 2.1. 1. Если холодильник тёплый, питание отключено
- 2.2. 2. Если холодильник холодный, питание отключено
- 2.3. 3. Рабочий цикл таймера оттайки: холодильник тёплый (после оттайки), питание включено
3. Механический таймер оттайки
- 3.1. Как выглядит электромеханический таймер оттайки
- 3.2. Вид изнутри
- 3.3. Недостатки электромеханического таймера
4. Электронный таймер оттайки
- 4.1. Таймер оттайки ТИМ-01 – характеристики
- 4. 2. Таймер оттайки ТИМ-01 в холодильнике
- 4.3. Вид таймера ТИМ-01 изнутри
- 4.4. Видео работы таймера оттайки Тим-01
5. Таймер ТИМ 01 или ТЭУ-01-2
- 5.1. Модели холодильников в которых используются данные таймера
6. Характеристики таймеров

7. Типичная схема подключения таймера
8. Общая схема коммутации в холодильнике
9. Распространенные неисправности таймера оттайки
10. Как проверить исправность электронного таймера оттайки?
11. Алгоритм проверки таймера
12. Проверка электронного таймера оттайки
13. Проверка электромеханического таймера оттайки
14. Как заменить таймер оттайки

Как работает таймер оттайки

Как же работает таймер? Например, рассмотрим его режимы из разных исходных состояний:

1. Если холодильник тёплый, питание отключено

Если включить питание, двигатель начинает работать. Датчик разморозки (биметалл) находится в разомкнутом состоянии. Началось охлаждение.
Если температура на испарителе достигает -10 градусов, датчик замыкает цепь. При этом двигатель выключается, включается нагреватель (без паузы), начинается оттайка.
Если температура на испарителе достигает +10 градусов, датчик размыкает цепь, отключая нагреватель.
Холодильник «отдыхает» в течение 10 минут (пауза). В некоторых моделях таймеров время паузы может быть гораздо меньше. Например, оно может составлять 1-2 минуты.

Включается двигатель, начинается рабочий цикл.

2. Если холодильник холодный, питание отключено

Датчик разморозки находится в замкнутом состоянии. Включаем питание. Начинается оттайка (без паузы), двигатель молчит.
Температура на испарителе достигает +10 градусов, размыкается датчик. Оттайка прекращается. Пауза 10 минут.
Включается двигатель, начинается рабочий цикл.

3. Рабочий цикл таймера оттайки: холодильник тёплый (после оттайки), питание включено

Двигатель работает. Если холодильник тёплый, то датчик находится в разомкнутом состоянии.
Если температура опускается ниже -10 градусов, датчик замыкает цепь. Двигатель продолжает работать, запущен таймер (начался отсчёт времени).
Как правило, через 8-12 часов (в зависимости от модели таймера) начнётся оттайка (выключится двигатель, включится нагреватель, датчик разомкнёт цепь, пауза 10 минут, и т.д.).
Если холодильник исправен, то цикл будет повторяться.

Читайте также: Как подключить кабельное если уже есть провод

Механический таймер оттайки

Вначале использовалось классическое реле времени. Как правило, оно было механическим и не содержало электронных компонентов.

Как выглядит электромеханический таймер оттайки

Вид изнутри

Недостатки электромеханического таймера

Недостаток такого реле – это сравнительно небольшой срок службы. Кроме того, механика не могла работать бесшумно и издавала характерные довольно громкие щелчки при переключениях режимов работы.

Электронный таймер оттайки

Постепенно в качестве эксперимента вместо механического реле начали устанавливать на холодильники электронный таймер.

Такая модернизация была признана успешной, поэтому в настоящее время производитель практически отказался от устаревшего механического реле и использует в своих холодильниках исключительно электронный таймер оттайки ТИМ-01.

Таймер оттайки ТИМ-01 – характеристики

Цикл оттайки 8-12 часов. Зависит от модификации таймера.
Оттайка начинается при условии охлаждения морозильной камеры не выше -10 градусов Цельсия.
Окончание оттайки при температуре +10 градусов.
Время оттайки зависит от количества инея на испарителе. Если инея много, время оттайки увеличивается.
При первом включении холодильника из тёплого состояния, при достижении в морозильный камере температуры -10 градусов, таймер входит в режим оттайки. Это тестовый режим, он используется для контроля работы системы.
В некоторых моделях таймеров тестовый режим не предусмотрен. Если это так, то оттайка при первом включении происходить не будет. Таймер сразу переводит холодильник в рабочий цикл.

Таймер оттайки ТИМ-01 в холодильнике

Электронный таймер оттайки ТИМ-01 применяется для управления автоматической оттайкой в холодильниках системы No Frost. Например, схема разморозки холодильников Стинол, Индезит, Аристон и некоторых других производителей выполнена на базе этого таймера.

Вид таймера ТИМ-01 изнутри

Видео работы таймера оттайки Тим-01

Таймер ТИМ 01 или ТЭУ-01-2

Таймеры являются полностью взаимно заменяемыми. Компания Индезит с 2003 года перестала использовать ТИМ 01, отдав предпочтения таймеру ТЭУ-01-2. Это связано с тем что конструкция последней более надежна, плата и детали покрыти защитным лаком что помогает избежать губительного воздействия влаги ( конденсата).

Внешне они одинаковы по размерам и имеют одинаковые корпуса

Подключение таймера происходит так же как и в старой версии

Модели холодильников в которых используются данные таймера

Хотелось бы добавить что холодильники Стинол иногда не хотят работать с таймером ТЭУ-01-2 и требуется установка ТИМ-01. Эти устройства подходят почти для всех холодильников и морозильников INDEZIT и ARISTON с системой No-FROST. Ниже перечислен карткий список моделий холодильников которые используют данные устройства.

B16FNF BA16FNF 104Q BA18FNF 106Q BI18NFS 107ER B16FNFS BIA161NF 110Q BIA16NF 117ER BIA16NFS B16FNF BIA181NF B18.LFNF BIA18NF BIA18NFXH BIA20NF B16FNFS B18FNF BIA20NFS BIAA16NFUA BIAA18NFH ECF1814L B16NF B18FNFNXH ECF2014L B18.LFNF ECF2014XL B18FNFS HBD1181.3FH HBD1181.3MFH B18FNF HBD1181.3SFH B20FNF HBD1182.3FH HBD1201.3MFH B18FNFS BI18NFL HBD1201.3SFH NB18FNFS HBD1201.3XF NUS16.1ANFH HBD1201.3XFH B18NF RMB1167F B18NFS HBD1201.4F BA16FNF HBD1201.

4FH Bh280NF RMB1167SF Bh280NFS RMB1185.1F HBM1180.3F Bh28NF HBM1180.3NF C132NFG C132NFG.SLV RMB1185.1SF HBM1181.2F C138NFG HBM1181.2NF C138NFG.SLV RMB1185.1XF HBM1181.3F C236NFG HBM1181.3NF C236NFG.SLV RMB1185.LF HBM1181.3NFH MB1167NF HBM1181.3SF MB2185NF HBM1181.3SFH MFZ16F RMB11852F HBM1181.3SNF RMT1175GA HBM1181.3SNFH MT1185NF T167GA HBM1181. 3XF R36NFG T175GA HBM1181.3XNF R36NFG.SL T175GAS HBM1181.4F RFCNF340A HBM1181.4XNFH RFNF305A HBM1201.

3SFH RFNF345A HBM1201.3SNFH RMB1167F HBM1201.4F HBM1201.4FH HBM1201.4NF RMB1167SF HBM1201.4NFH RMB1185.1F HBM1201.4XF HBM1202.4MNFH IBF181 RMB1185.1SF IBF181S IDG171 RMB1185.1XF NB18.LFNF NBA161FNF RMB1185.LF NBA16FNF NBA16FNFS NBA181FNF RMBA1167F NBA18FNF NBA18FNFNXH RMT1167GA NBA20FNF RMT1175GA NBA20FNFS RMT1175GAX NBEA18FNFS RMT1185NF NTA167GA RMT1185XNF NTA175GA RMUP167XNF RMBA1167F RMBA1185.

1F RMUP167XNFH TIA17GA RMUP167XNFHA SFR167NF T167GA T175GA T175GAS T18NF T18NFS T18RNF

Характеристики таймеров

Как правило, эти данные отражены в паспорте изделия, с которыми вы сможете ознакомиться при покупке нового таймера.

Типичная схема подключения таймера

Общая схема коммутации в холодильнике

Распространенные неисправности таймера оттайки

Перечислим основные неисправности таймеров оттайки.

Заклинило в режиме «охлаждение» — холодильник перестает входить в режим оттайки, испаритель обмерзает, лопасти вентилятора врезаются в лед, хладопроизводительность резко падает.
Заклинило в режиме «оттайки» — холодильник не включается, но свет внутри камер горит.
Обрыв цепи нагревателя оттайки — холодильник продолжает функционировать, но ввиду частичного обмерзания испарителя работает все хуже.
Обрыв цепи тэна оттайки поддона каплепадения — холодильник работает, но плохо: температура в морозилке повышенная, агрегат потребляет больше энергии, слив перемерзает.

Как проверить исправность электронного таймера оттайки?

Алгоритм проверки таймера

Проверка электронного таймера оттайки

Проверять таймер оттайки (или как говорят холодильщики — «прозванивать») следует в трех режимах:

Проверку ведут в следующей последовательности:

Читайте также: Как подключить мобильный интернет на смартфоне сони

Проверка электромеханического таймера оттайки

Как заменить таймер оттайки

Выход из строя таймера оттайки ТИМ в холодильниках – достаточно частая неисправность. Они ломаются по разным причинам, но итог почти всегда один – холодильник перестаёт размораживаться и охлаждать.

Как крепится таймер и где он расположен, наглядно видно на примере холодильника Индезит.

Чтобы вернуть холодильник к нормальной работе, необходимо заменить таймер. Если вы знаете модель таймера, который установлен в вашем холодильнике, можете купить новый таймер и его установить.

При замене таймера нужно быть внимательным, чтобы не перепутать контактные клеммы.

Источники

https://my-class.ru/kak-pravil-no-podklyuchit-taymer-ottayki/
https://lemzspb.ru/podklyucheniye-taymera-ottayki-kholodil-nika-indezit-po-tsvetu-provodov/
https://vph-holod.ru/remont/kak-proverit-tim-01.html
https://www.domashniy-holod.ru/nazametku/ustroystvo-holodilnika/taymer-ottayki/
http://www.MasterVintik.ru/tajmer-tim-01-xolodilnika-rezhimy-sxema-remont/
https://fintaxi.ru/kak-podklyuchit-taymer-na-indezit/

Как проверить таймер разморозки на Side-by-Side Kenmore | На главную Руководства

Автор Jerry Walch

Автоматическая система разморозки холодильников Kenmore/Whirlpool состоит из нагревательного элемента, термостата разморозки и таймера разморозки. Таймер разморозки является мозгом автоматической системы разморозки. Один раз в каждые 24 часа он отключает питание герметично закрытого компрессора/двигателя и подает питание на нагревательный элемент оттайки. Термостат оттаивания удерживает температуру в морозильной камере от превышения заданного уровня в 55 градусов. Проверка и замена таймера разморозки в вашем холодильнике Kenmore side-by-side может сэкономить вам от 100 до 200 долларов за обслуживание.

Найдите таймер разморозки. В зависимости от модели вашего холодильника, таймер разморозки может быть расположен за панелью контроля температуры внутри корпуса холодильника, под холодильником в компрессорном отсеке или за защитной пластиной под дверью. Поверните ось таймера по часовой стрелке с помощью плоской отвертки, пока компрессор не остановится, а затем прислушайтесь к шипящему или хлопающему звуку с задней стороны морозильной камеры. Шипящий и/или хлопающий звук указывает на то, что таймер подает питание на нагревательный элемент оттаивания и что нагревательный элемент и термостат работают нормально.
Отсоедините шнур питания холодильника от настенной розетки. Снимите таймер оттайки с крепления, открутив два крепежных винта, которыми он крепится. Перед отсоединением проводов от таймера пометьте их номерами или буквами клемм, чтобы можно было заменить их в правильном порядке. Здесь хорошо работает малярный скотч и фломастер с острым концом.
Установите переключатель функций цифрового мультиметра в положение R X 1. Прикоснитесь одним из щупов к клемме «С» или «3» на таймере, а другим щупом к клемме «1». На ЖК-дисплее счетчика должно отображаться значение «0,000» или небольшое число, если двигатель таймера исправен. Чтение «О.Л.» указывает на неисправность двигателя таймера, и вам необходимо заменить таймер. Если испытательные щупы подсоединены к оставшимся двум клеммам, дисплей измерителя должен измениться с «O.L.» до «0,000» и обратно при вращении вала на 360 градусов, если контакты нагревателя размыкаются и замыкаются правильно. Если счетчик показывает постоянное «O. L.» или «0,000» на 360 градусов вращения, таймер неисправен и нуждается в замене. Отнесите старый таймер в магазин запчастей для бытовой техники, чтобы получить надлежащую замену.

Ссылки

Клиника бытовой техники: ремонт системы разморозки
Выбор деталей: проверка таймера разморозки холодильника На рынке DIY с 1974 года. Его работы публиковались в журналах «Семейный мастер на все руки», «Популярная наука», «Популярная механика», «Умелец» и других изданиях. Вальх проработал 40 лет в сфере электротехники и имеет степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина Джуниор.
5 причин, по которым ваш холодильник GE не размораживается
Следующее средство устранения неполадок предназначено для холодильника GE с верхней морозильной камерой, модель #GTS16DTNRWW, однако принципы одинаковы для аналогичных марок и моделей.
Предупреждение
Перед началом работы с каким-либо устройством отключите его от источника питания. Вам понадобится пара перчаток, чтобы защитить руки от острых краев.
Любая работа, выполняемая с электрическим прибором, может быть опасной для вашего здоровья. Если вы решите выполнить эту работу самостоятельно, учтите, что существует некоторый риск получения травмы. Риск можно снизить, используя правильный инструмент, правильное защитное оборудование и следуя всем указаниям. Вы не должны продолжать, если вы не уверены или чувствуете себя неспособным выполнить работу. Некоторые виды ремонта и технического обслуживания должны выполняться только квалифицированным, обученным и сертифицированным специалистом.
Нагреватель оттаивания
Нагреватель оттаивания защищает ребра испарителя от образования инея и льда. Если нагреватель не работает, иней превратится в лед, что приведет к проблемам с вентиляцией. В конце концов, это приведет к тому, что морозильная камера станет теплее, что является еще одним признаком неисправности нагревателя оттайки.
Нагреватель оттаивания расположен за испарителем, который находится за панелью доступа к задней части морозильной камеры. Нажмите на ссылку для краткого руководства о том, как удалить его.
Сняв нагреватель, вы можете проверить его целостность с помощью мультиметра.
Термостат оттаивания
Термостат контролирует температуру змеевиков испарителя. Когда температура падает до определенного уровня, термостат отправляет сообщение нагревателю о включении. Когда начинается процесс разморозки, все остальные компоненты холодильника, такие как компрессор, отключаются. Вы можете услышать шипение, когда нагреватель начнет свою работу по растапливанию инея из испарителя.
Неправильно работающий термостат препятствует правильной работе обогревателя.
Термостат можно проверить мультиметром на непрерывность. Однако имейте в виду, что эта часть должна быть проверена при температуре 15 ° по Фаренгейту или ниже.
Таймер разморозки
Некоторые модели оснащены таймером. Таймер позволяет включать нагреватель на 25 минут два или три раза в день. Неисправный таймер не позволит завершить цикл, и нагреватель может не включиться с самого начала.
Таймер можно проверить, медленно переводя его на цикл разморозки. Если таймер работает правильно, компрессор должен отключиться, а нагреватель включиться.
Если продвижение таймера не приводит к включению нагревателя или если таймер не выходит из цикла разморозки в течение 30 минут, таймер следует заменить.
Плата управления разморозкой
На некоторых моделях плата управления управляет циклом разморозки. Таймер не нужен. Хотя платы управления могут создавать свой собственный набор проблем, обычно это не плохая плата управления, вызывающая проблемы с разморозкой. Однако, если после тестирования нагревателя оттаивания, термостата оттаивания, таймера и всего прочего они дали положительный результат, то пришло время взглянуть на плату управления.
Осмотрите плату на наличие следов прогара, трещин, деформаций или любых других искажений. Замените плату, если вы обнаружите что-либо, свидетельствующее о каком-либо повреждении.
Прокладка дверцы морозильной камеры
Возможно, мне следовало поместить это средство устранения неполадок в начало списка, так как его проще всего проверить.
