переводим диаметры труб — самое простое руководство

Уверен, все видели таблицы перевода дюймовых и метрических трубных диаметров. Кажется, что все просто, но на практике возникают сложности. Проблема в том, что разные виды сантехники маркируют по-разному. На простых бытовых примерах рассказываю, как переводить диаметры труб из миллиметров в дюймы и обратно. Привожу все необходимые таблицы с размерами.

Что важно знать, чтобы не запутаться в диаметрах труб

При маркировке разных труб принято использовать разные единицы измерения: металлические обозначают дюймами, а полимерные (ПВХ, полипропилен, ПНД) измеряют в миллиметрах.

Кто-то скажет, что обычную стальную трубу (которой раньше всегда делали разводку по дому) сантехники называют как полдюймовой, так и пятнадцати-миллиметровой. Да, это действительно так. Но гораздо проще общаться с продавцами сантехники, если для металла называть дюймовые размеры, а для пластика миллиметровые. И вот почему.

Если мы возьмем трубы диаметром 20 мм из ПВХ и металла, фактические размеры у них будут разными. Для пластика 20 мм — это наружный диаметр, а для стальной трубы, которую называют двадцати-миллиметровой, это будет внутренний диаметр (условный проход).

Фактический диаметр труб существенно отличается из-за особенностей маркировки.

Как видите, разница очевидна. Подобные трубопроводы могут называть одинаково, но они не являются взаимозаменяемыми. Поэтому, чтобы не путаться, условимся, что для металла используем дюймовые размеры, а для пластика миллиметровые (метрические).

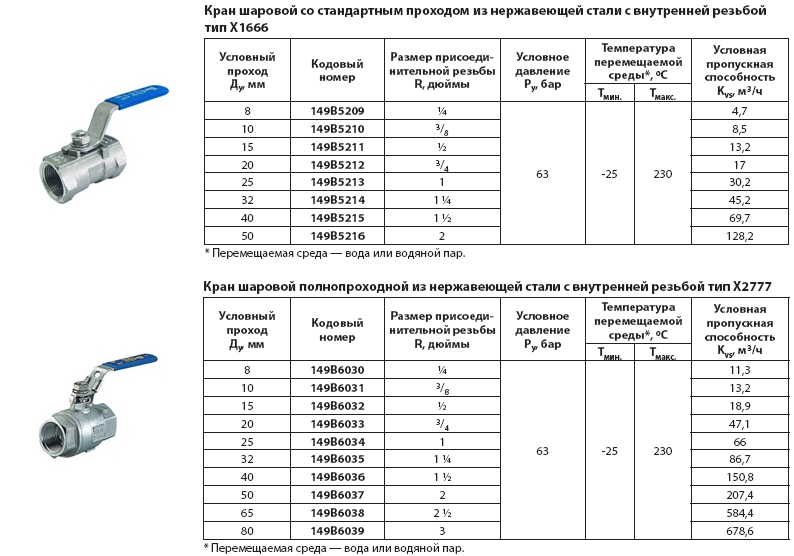

Таблицы для перевода диаметров металлических труб из миллиметров в дюймы

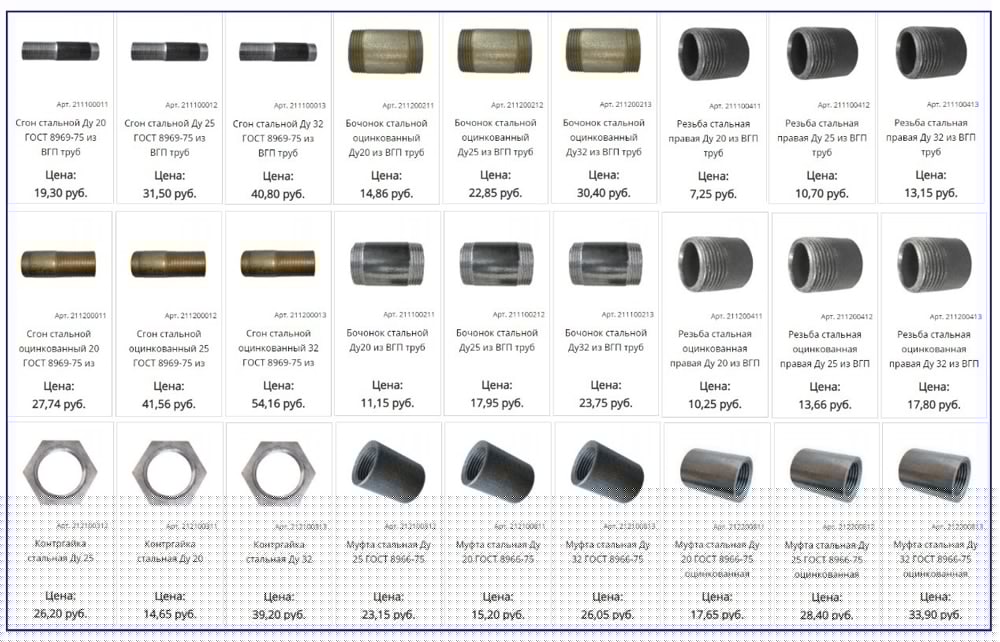

Представим, что вы дома ремонтируете стальной водопровод или систему отопления. Нужно докупить материалы. Для этого необходимо определиться, какого именно типоразмера покупать трубы и фитинги.

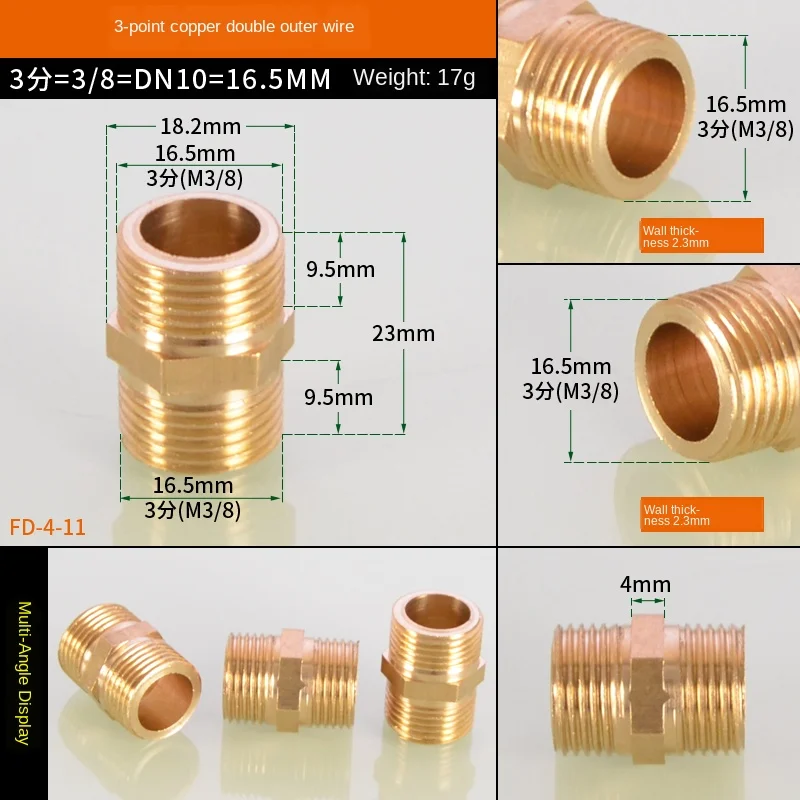

Штангенциркулем, рулеткой или линейкой измеряем трубу, но не резьбовую часть, а внутренний диаметр. Если встретим на рынке опытного продавца, уже по этому размеру он поймет, что именно нам дать. А вот парни из поколения «менеджеров» могут что-нибудь перепутать. Поэтому лучше сразу перевести миллиметры в дюймы — ведь именно так маркируют металлическую трубу по стандарту. Кстати, в интернет-магазинах также проставлены дюймовые размеры.

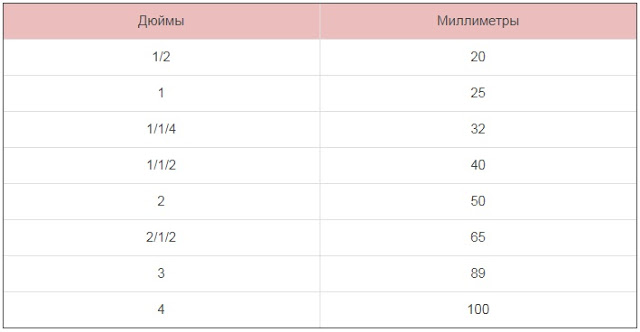

Таблица перевода трубных диаметров.

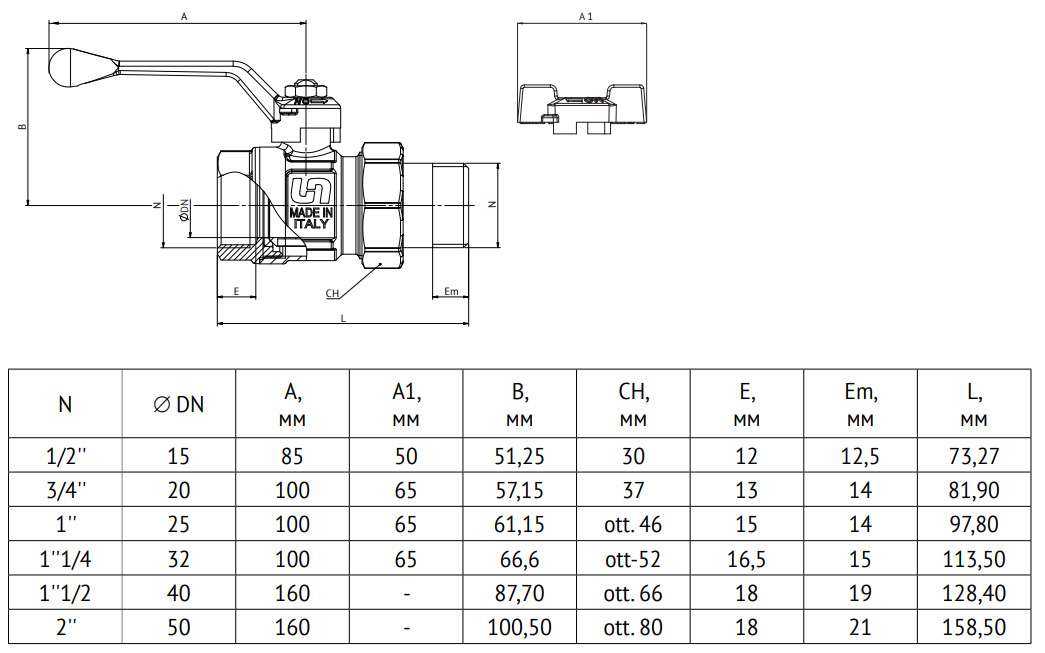

Внутренний диаметр в миллиметрах (условный проход)	Дюймовый размер	Как правильно читается
10	3/8″	Три восьмых
15	1/2″	Одна вторая (полдюйма)
20	3/4″	Три четверти
25	1”	Дюйм
32	1 1/4″	Дюйм с четвертью
40	1 1/2″	Полтора дюйма (один и одна вторая)
50	2”	Два дюйма
65	2 1/2″	Два с половиной дюйма
80	3”	Три дюйма
90	3 1/2″
100	4
125	5
150	6

Измеряем внутренний диаметр трубы, а не резьбы.

Как узнать размер металлической трубы в дюймах по наружному диаметру

Самый надежный способ узнать дюймовый размер — измерить внутренний диаметр в миллиметрах и перевести в дюймы по приведенной выше таблице. Но бывают такие ситуации, когда перед  нами только наружная часть трубопровода. До внутренней мы доберемся только в процессе ремонта, а перед этим нужно купить материалы.

При измерении по наруже всегда есть погрешность. Это связано с тем, что в разных стандартах могут закладывать разную толщину стенки трубопровода. При этом внутренний диаметр металлических труб в миллиметрах стандартизирован и всегда соответствует дюймовому. Поэтому внешний размер мы смотрим с допуском в несколько миллиметров.

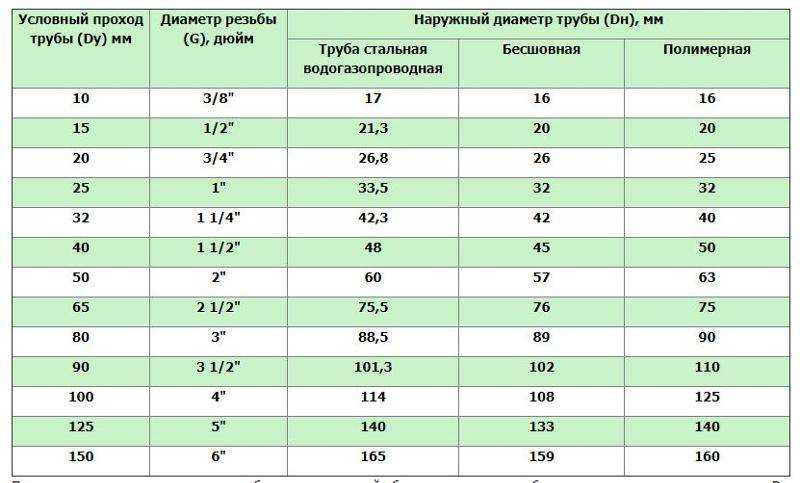

Таблица перевода трубных диаметров.

Диаметр в дюймах	Наружный размер бесшовной трубы, мм	Наружный размер водогазопроводной трубы (ВГП), мм
3/8″	16	17
1/2″	20	21,3
3/4″	26	26,8
1”	32	33,5
1 1/4″	42	42,3
1 1/2″	45	48
2”	57	60
2 1/2″	76	75,5
3”	89	88,5
3 1/2″	102	101,3
4	108	114
5	133	140
6	159	165

Перевод диаметров, когда стальную трубу нужно менять на полипропиленовую (или наоборот)

Представим еще одну ситуацию. У нас есть старый водопроводный стояк 1 1/2″, который совсем прогнил. Решили заменить его на новый — полипропиленовый. А чтобы водопровод продолжал нормально функционировать, нам нужно сохранить прежний условный проход — не допустить заужения сечения. Какого размера взять полипропиленовые трубы?

По самой первой таблице видим, что 1 1/2″ соответствует условному проходу 40 мм. Часто в такой ситуации люди идут в магазин и покупают полипропилен 40 мм. Но это неправильно. У такой полипропиленовой трубы 40 мм равен наружный диаметр, а условный проход всего 26,6 мм. Получается, что мы заужаем сечение в полтора раза.

Чтобы не было заужения, по таблице смотрим какая марка трубы обеспечивает необходимый нам условный проход.

Маркировка полипропилена PN 20	Наружный диаметр трубы, мм	Условный проход, мм
16	16	10,6
20	20	13,2
25	25	16,6
32	32	21,2
40	40	26,6
50	50	33,2
63	63	42
75	75	50
90	90	60
110	110	73,2

Уверен, теперь вам будет значительно проще переводить диаметры металлических и полимерных труб из миллиметров в дюймы и обратно. Достаточно иметь под рукой три таблицы с размерами. Сохраняйте данную страницу в закладки, чтобы не потерять.

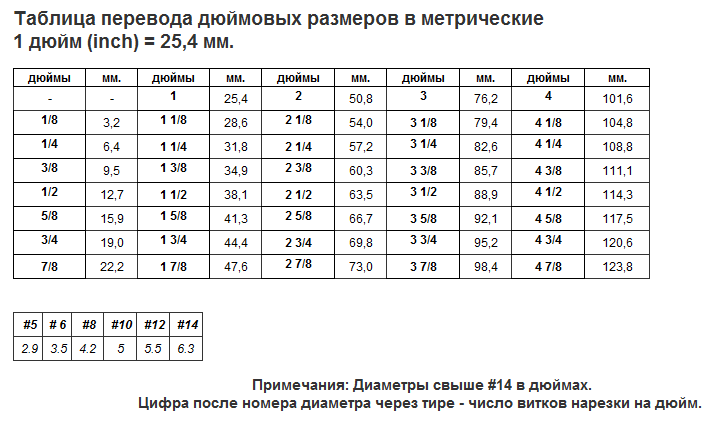

Перевод дюймов в миллиметры и обратно

Миллиметры (мм)
Дюймы	0	1	2	3	4	5	6	7	8	9
0 1/64 1/32 3/64 1/16	– 0,397 0,794 1,191 1,588	25,400 25,797 26,194 26,591 26,988	50,800 51,197 51,594 51,991 52,388	76,200 76,597 76,994 77,391 77,788	101,600 101,997 102,394 102,791 103,188	127,000 127,397 127,794 128,191 128,588	152,400 152,797 153,194 153,591 153,988	177,800 178,197 178,594 178,991 179,388	203,200 203,597 203,994 204,391 204,788	228,600 228,997 229,394 229,791 230,188
5/64 3/32 7/64 1/8	1,984 2,381 2,778 3,175	27,384 27,781 28,178 28,575	52,784 53,181 53,578 53,975	78,184 78,581 78,978 79,375	103,584 103,981 104,378 104,775	128,984 129,381 129,778 130,175	154,384 154,781 155,178 155,575	179,784 180,181 180,578 180,975	205,184 205,581 205,978 206,375	230,584 230,981 231,378 231,775
9/64 5/32 11/64 3/16	3,572 3,969 4,366 4,762	28,972 29,369 29,766 30,162	54,372 54,769 55,166 55,552	79,772 80,169 80,566 80,962	105,172 105,569 105,966 106,362	130,572 130,969 131,366 131,762	155,972 156,369 156,766 157,162	181,372 181,769 182,166 182,562	206,772 207,169 207,566 207,962	232,172 232,569 232,966 233,362
13/64 7/32 15/64 1/4	5,159 5,556 5,953 6,350	30,959 30,956 31,353 31,750	55,959 56,356 56,753 57,150	81,359 81,756 82,153 82,550	106,759 107,156 107,553 107,950	132,159 132,556 132,953 133,350	157,559 157,956 158,353 158,750	182,959 183,356 183,753 184,150	208,359 208,756 209,153 209,550	233,759 234,156 234,553 234,950
17/64 9/32 19/64 5/16	6,747 7,144 7,541 7,938	32,147 32,544 32,941 33,338	57,547 57,944 58,341 58,738	82,947 83,344 83,741 84,138	108,347 108,744 109,141 109,538	133,747 134,144 134,541 134,938	159,147 159,544 159,941 160,338	184,547 184,944 185,341 185,738	209,947 210,344 210,741 211,138	235,347 235,744 236,141 236,538
21/64 11/32 23/64 3/8	8,334 8,731 9,128 9,525	33,734 34,131 34,528 34,925	59,134 59,531 59,928 60,325	84,534 84,931 85,328 85,725	109,934 110,331 110,728 111,125	135,334 135,731 136,128 136,525	160,734 161,131 161,528 161,925	186,134 186,531 186,928 187,325	211,534 211,931 212,328 212,725	236,934 237,331 237,728 238,125
25/64 13/32 27/64 7/16	9,922 10,319 10,716 11,112	35,322 35,719 36,116 36,512	60,722 61,119 61,516 61,912	86,122 86,519 86,916 87,312	111,522 111,919 112,316 112,712	136,922 137,319 137,716 138,112	162,322 162,719 163,116 163,512	187,722 188,119 188,516 188,912	213,122 213,519 213,916 214,312	238,522 238,919 239,316 239,712
29/64 15/32 31/64 1/2	11,509 11,906 12,303 12,700	36,909 37,306 37,703 38,100	62,309 62,706 63,103 63,500	87,709 88,106 88,503 88,900	113,109 113,506 113,903 114,300	138,509 138,906 139,303 139,700	163,909 164,306 164,703 165,100	189,309 189,706 190,103 190,500	214,709 215,106 215,503 215,900	240,109 240,506 240,903 241,300
33/64 17/32 35/64 9/16	13,097 13,494 13,891 14,288	38,497 38,894 39,291 39,688	63;897 64,294 64,691 65,088	89,297 89,694 90,091 90,488	114,697 115,094 115,491 115,888	140,097 140,494 140,891 141,288	165,497 165,894 166,291 166,688	190,897 191,294 191,691 192,088	216,297 216,694 217,091 217,488	241,697 242,094 242,491 242,888
37/64 19/32 39/64 5/8	14,684 15,081 15,478 15,875	40,084 40,481 40,878 41,275	65,484 65,881 66,278 66,675	90,884 91,281 91,678 92,075	116,284 116,681 117,078 117,475	141,684 142,081 142,478 142,875	167,084 167,481 167,878 168,275	192,484 192,881 193,278 193,675	217,884 218,281 218,678 219,075	243,284 243,681 244,078 244,475
41/64 21/32 43/64 11/16	16,272 16,669 17,066 17,462	41,672 42,069 42,466 42,862	67,072 67,469 67,866 68,262	92,472 92,869 93,266 93,662	117,872 118,269 118,666 119,062	143,272 143,669 144,066 144,462	168,672 169,069 169,466 169,862	194,072 194,469 194,866 195,262	219,472 219,869 220,266 220,662	244,872 245,269 245,666 246,062
45/64 23/32 47/64 3/4	17,859 18,256 18,653 19,050	43,259 43,656 44,053 44,450	68,659 69,056 69,453 69,850	94,059 94,456 94,853 95,250	119,459 119,856 120,253 120,650	144,859 145,256 145,653 146,050	170,259 170,656 171,053 171,450	195,659 196,056 196,453 196,850	221,059 221,456 221,853 222,250	246,459 246,856 247,253 247,650
49/64 25/32 51/64 13/16	19,447 19,844 20,241 20,638	44,847 45,244 45,641 46,038	70,247 70,644 71,041 71,438	95,647 96,044 96,441 96,838	121,047 121,444 121,841 122,238	146,447 146,844 147,241 147,638	171,847 172,244 172,641 173,038	197,247 197,644 198,041 198,438	222,647 223,044 223,441 223,838	248,047 248,444 248,841 249,238
53/64 27/23 55/64 7/8	21,034 21,431 21,828 22,225	46,434 46,831 47,228 47,625	71,834 72,231 72,628 73,025	97,234 97,631 98,028 98,425	122,634 123,031 123,428 123,825	148,034 148,431 148,828 149,225	173,434 173,831 174,228 174,625	198,834 199,231 199,628 200,025	224,234 224,631 225,028 225,425	249,634 250,031 250,428 250,825
57/64 29/32 59/64 15/16	22,622 23,019 23,416 23,812	48,022 48,419 48,816 49,212	73,422 73,819 74,216 74,612	98,822 99,219 99,616 100,012	124,222 124,619 125,016 125,412	149,622 150,019 150,416 150,812	175,022 175,419 175,816 176,212	200,422 200,819 201,216 201,612	225,822 226,219 226,616 227,012	251,222 251,619 252,016 252,412
61/64 31/32 63/64	24,209 24,606 25,003	49,609 50,006 50,403	75,009 75,406 75,803	100,409 100,806 101,203	125,809 126,206 126,603	151,209 151,606 152,003	176,609 177,006 177,403	202,009 202,406 202,803	227,409 227,806 228,203	252,809 253,206 253,603

Руководство по таблице размеров труб для жилых помещений

ахвадмин / 29 марта 2022 г. 30 сентября 2022 г.

Ваша домашняя водопроводная система включает в себя все трубы, установленные между основным водопроводом, который обеспечивает воду из города или округа, и входом в канализационную систему, которая уносит ваши отходы. При установке или ремонте вашей водопроводной системы вы должны убедиться, что используете водопроводные трубы соответствующего размера, сверившись со стандартной таблицей размеров водопроводных труб.

Существует несколько факторов, влияющих на решение о том, какой размер трубы использовать. В дополнение к стандартной таблице размеров труб строители используют местные правила сантехники, коэффициенты давления воды и конструкцию вашего здания, чтобы определить, какие размеры водопроводных труб использовать. Этот единый выбор облегчит вам поиск правильной замены в таблице размеров труб при замене труб.

Какой размер трубы мне нужен?

Если вы заменяете трубу в своем доме, самое простое решение — просто купить трубу того же размера и переустановить ее. Однако, если вы добавляете что-то новое, вам нужно знать, какой размер трубы лучше всего использовать. Прежде чем начать новый проект, вы должны сначала рассмотреть давление воды в вашем доме. Ваш местный строительный кодекс может предоставить вам так называемую единицу приспособления, которая показывает кубические футы воды, используемые в минуту для любого данного прибора или приспособления. Вы можете использовать эту информацию, чтобы определить, какой тип и размер трубы лучше всего подходит для вашего проекта.

Если ваш проект имеет более крупный масштаб, чем просто одно устройство, вам следует свериться с таблицей размеров труб, но сначала вам нужно определить номинальные характеристики приспособления, описанные выше, и оценить необходимую длину труб. снабжать их. Вообще говоря, магистральный трубопровод от улицы до вашего дома имеет диаметр ¾ или 1 дюйм. Подводящие трубы имеют диаметр ¾ дюйма, а отдельные компоненты имеют диаметр ½ дюйма.

Давление воды снижается примерно на полфунта на квадратный дюйм на каждый фут трубы, проходящей над водопроводом, что особенно важно при прокладке новых линий в верхней части дома. Это означает, что трубы, проложенные на второй или третий этажи, могут быть больше, чем те, которые вы использовали бы на первом этаже или в подвале. Еще раз, вам следует проконсультироваться с таблицей размеров труб вашего местного строительного кодекса, чтобы узнать, какие размеры труб использовать, или обратиться к специалисту по сантехнике, но приведенная ниже таблица даст вам некоторое представление об обычных размерах труб.

155 209

0

Приспособление или устройство	Труба холодной воды	Труба горячей воды
Туалет	3/8”
½”	½”
Раковина для ванной	3/8”	3/8”
Душ	½”	½”
Кухонная мойка 9 1/2” 9 1/2” 20	½
Посудомоечная машина	от 3/8” до ½”	от 3/8” до ½”
Стиральная машина	½”	½”
Раковина для стирки	½”
Водонагреватель	¾”

Какой тип трубы следует использовать?

PEX

Эта неперерабатываемая труба представляет собой недорогую трубу из сшитого полиэтилена, используемую для подачи воды. Он достаточно жесткий, чтобы выдерживать давление воды, но достаточно гибкий, чтобы пробираться сквозь стены, потолки и подполья. Из-за своей гибкости он должен быть хорошо поддержан. Он должен быть установлен правильно, так как любые утечки могут иметь катастрофические последствия для стен или потолка. Он имеет цветовую кодировку, что позволяет легко определить, идет ли по трубе горячая (красная) или холодная (синяя) вода. Его можно легко разрезать и соединить с медной трубой, где это необходимо.

ПВХ

Эти недорогие трубы из поливинилхлорида используются для дренажных или вентиляционных линий. С ней легче работать, чем с оцинкованной стальной трубой, использовавшейся до того, как она стала популярной. Его легко резать и устанавливать с помощью растворителей клея, а это означает, что вам придется вырезать и заменять эти секции, если позже потребуется ремонт. Он должен иметь хорошую опору, все фитинги должны быть точно установлены и проверены. Диаметры нанесены на наружную поверхность трубы для удобства выбора. Эта труба может разлагаться под воздействием солнечных лучей, поэтому перед покупкой убедитесь, что она правильно хранилась и хорошо накрыта во время установки.

Медь

  Жесткая медная труба обычно используется для водопровода в доме. Он легко режется ножовкой или специально предназначенным для этого труборезом. Эта труба соединяется с помощью пайки, а это значит, что вам потребуются специальные знания в этой области, и необходимо соблюдать тщательную технику безопасности. Однако медь исключительно хорошо переносит нагрев и выдерживает давление. Медь дороже, но она пригодна для вторичной переработки и имеет ценность как лом.

ABS

Акрилонитрил-бутадиен-стирольная труба чаще всего используется для вентиляционных и дренажных линий. Он очень похож на трубу из ПВХ, но черного цвета и прочнее ПВХ. Это отличный выбор для наружного подземного использования, поскольку он обладает высокой термостойкостью. Он должен быть правильно установлен и поддерживаться и может использоваться только снаружи дома для непитьевой воды. Поскольку он тоньше и очень гибкий, он может сломаться больше, чем другие варианты.

Оцинкованная сталь и чугун

Если у вас старый дом, вы можете найти один из этих двух типов труб. Оцинкованная стальная труба в течение многих лет использовалась в качестве многоцелевого трубопровода для канализации, линий подачи к безрезервуарным водонагревателям в Фениксе, газопроводов и других целей. Концы этого типа труб имеют резьбу и свинчиваются с помощью фитингов. Чугунные трубы использовались для канализации и стоков. Его до сих пор можно найти в некоторых домах, и он продолжает использоваться в коммерческих или крупных жилых домах. Он тяжелый и его трудно резать, плюс со временем он проржавеет, хотя это займет довольно много времени в зависимости от среды, в которой он используется. Обычно его заменяет ABS, если его необходимо обновить.

Вооружившись этой информацией, вы сможете хотя бы приступить к планированию своего проекта. С правильными инструментами вы можете завершить добавление любого нового прибора или приспособления самостоятельно. Тем не менее, в долгосрочной перспективе вам может быть лучше, если квалифицированный сантехник выполнит вашу установку и предоставит гарантию на работу. В конечном счете, вам решать, как вы подходите к своему проекту.

Похожие сообщения

Как измерить размеры труб и фитингов

10.12.2019



Определение размера труб, необходимых для вашего проекта, может привести к путанице. Многие люди считают, что размер трубы – это ее внешний диаметр, но на самом деле под “размером трубы” понимается так называемый “номинальный диаметр”.

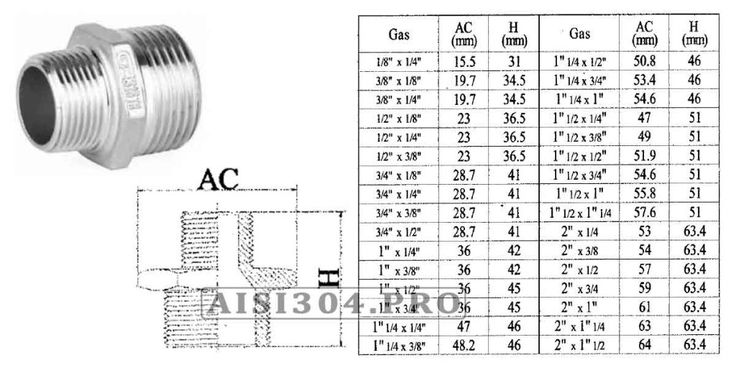

Фитинги могут быть такими же запутанными. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать внешнему диаметру трубы. Полудюймовое пластиковое колено, например, имеет внешний диаметр около 1-1/4 дюйма.

Используйте это руководство, чтобы найти размеры труб и фитингов, которые вам нужны для вашего следующего проекта.

Как измерить трубы и трубки

Преобразование фактического диаметра в номинальный диаметр

Самый простой способ узнать, какой номинальный размер трубы вам нужен, это выполнить следующие шаги и использовать приведенную ниже таблицу преобразования.

Для наружной резьбы 1. Измерьте внешний диаметр (НД) вашей трубы или фитинга: Оберните веревку вокруг трубы Отметьте место, где струна соприкасается Используйте линейку или измерительную ленту, чтобы найти длину между кончиком веревки и сделанной вами отметкой (окружность) Разделить длину окружности на 3,14159 2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Для внутренней резьбы 1. Измерьте внутренний диаметр (ID) вашей трубы или фитинга (используйте линейку или рулетку). 2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Таблица преобразования номинального диаметра

(Все размеры указаны в дюймах)

Внешний или внутренний диаметр	Десятичный эквивалент	Номинальный диаметр	Типовая резьба на дюйм
5/16	0,313	1/16	27
13/32	0,405	1/8	27
35/64	0,540	1/4	18
43/64	0,675	3/8	18
27/32	0,840	1/2	14
1-3/64	1. 050	3/4	14
1-5/16	1,315	1	11-1/2
1-21/32	1,660	1-1/4	11-1/2
1-29/32	1.900	1-1/2	11-1/2
2-3/8	2,375	2	11-1/2
2-7/8	2,875	2-1/2	8
3-1/2	3.500	3	8
4	4.000	3-1/2	8
4-1/2	4.500	4	8

Трубы против трубок

Трубы и трубки

Трубы и трубки измеряются по-разному.  Трубки измеряются и называются на основе фактического внешнего диаметра трубки.

PEX, или сшитые полиэтиленовые трубки, — это еще одна быстро набирающая популярность технология, измеряемая и именуемая по внутреннему диаметру.

Пример:

Труба и трубка	Внешний диаметр
Труба размером 1/2”	27/32”
Трубка размером 1/2”	1/2”

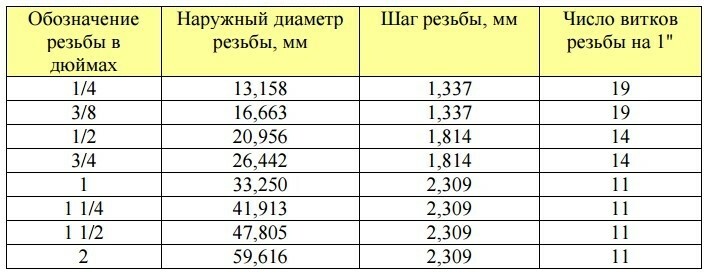

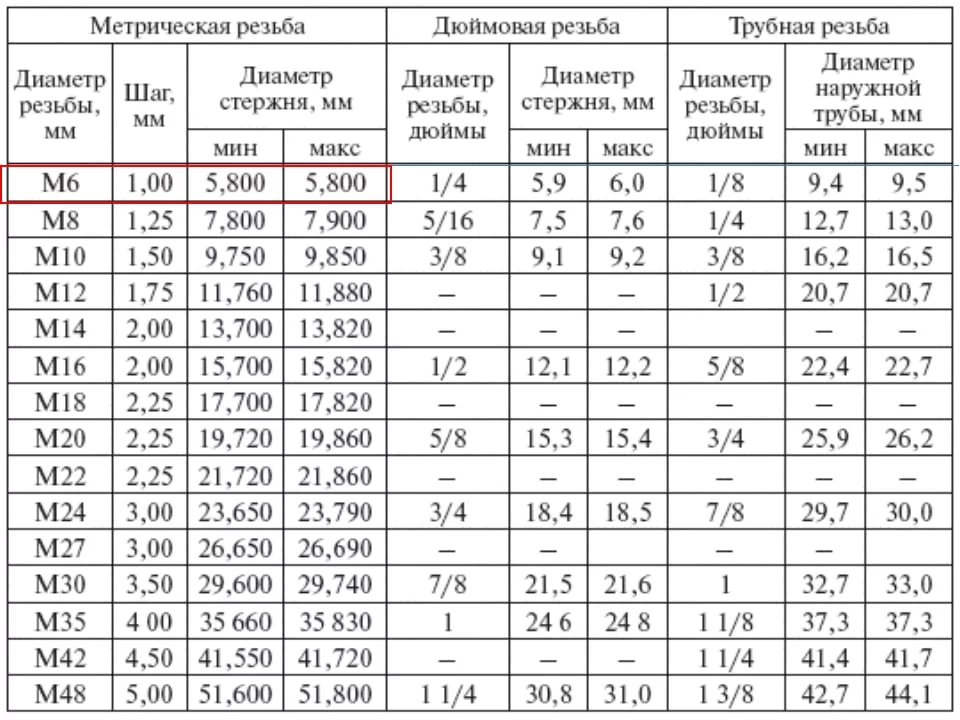

Выберите тип резьбы

Одним из наиболее распространенных типов резьбы является Национальная трубная резьба (NPT). Они бывают с наружной резьбой (NPT, MPT или MNPT) и внутренней резьбой (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.

Другой распространенной резьбой является Национальная стандартная прямая механическая трубная резьба со свободной посадкой (NPSM) . Эти трубы с прямой резьбой обычно используются для механических соединений.

Форма резьбы BSP расшифровывается как British Standard Pipe. Он основан на торговом размере, а не на фактическом диаметре.
