Stinol 102 ремонт своими руками
Самое подробное описание: stinol 102 ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

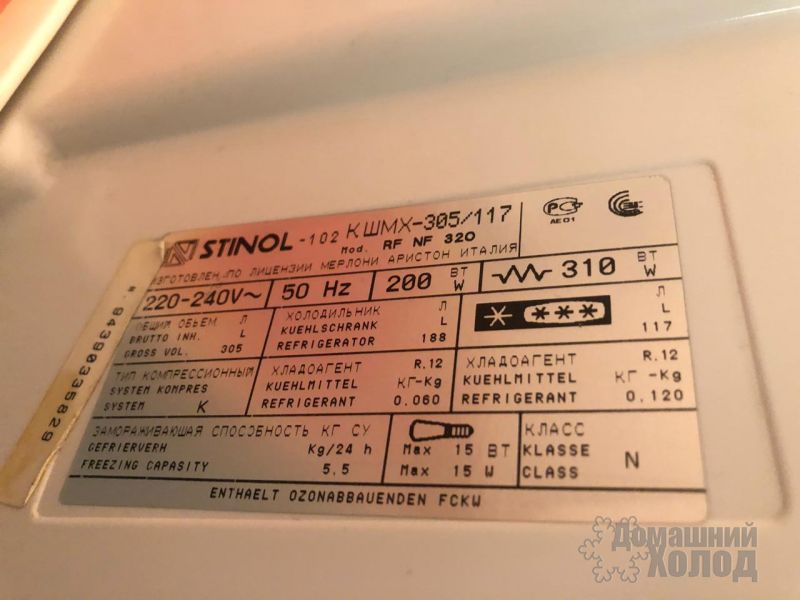

Холодильник Стинол Stinol-102 – двухкамерный холодильник с двумя независимыми компрессорами. Морозильная камера, расположенная в нижней части шкафа, размораживается автоматически, с помощью системы Ноу Фрост. Холодильная камера охлаждается за счёт запененного плачущего испарителя, расположенного за пластиком задней стенки. Температура в каждой камере регулируется двумя независимыми терморегуляторам, расположенными в верхней части шкафа. Датчик термостата холодильной камеры расположен на плачущем испарителе.
Заявка на холодильник Стинол Stinol-102, выпуска конца 90-х годов поступила с жалобой на полное отсутствие холода в холодильной камере.
Для проведения диагностики данной неисправности, в этой модели требуется демонтировать декоративную накладку, закрывающую панель управления.
Сняв накладку нужно открутить саморезы крепления панели и перевернув её, добраться до терморегуляторов. При проверке была обнаружена неисправность термостата холодильной камеры. Он не давал питания на компрессор холодильной камеры. Компрессор не включался и не давал охлаждения холодильной камере.
Нет видео.
Видео (кликните для воспроизведения). |
Для восстановления работоспособности холодильника требовалась замена термостата холодильника Стинол. Были проведены работы по демонтажу старого терморегулятора, с частичной разборкой шкафа холодильника (снятием верхней крышки) и отсоединения крепления сильфонной трубки.
Производя ремонт холодильника Стинол Stinol 102, была заменен неисправный терморегулятор на новый. Далее были проведены работы по обратному монтажу снятых элементов и первый запуск компрессора холодильной камеры после ремонта.
Финальным действием была установка декоративной накладки и установки положений регуляторов температур обеих камер в среднее положение.
На этой заявке, замена терморегулятора холодильной камеры холодильника Стинол Stinol, полностью восстановила работоспособность холодильника. Других дефектов на момент проверки обнаружено не было.
Холодильники Стинол – детище перестройки. Новолипецкий завод начал выпуск продукции в 1993 году, в 1995 году была введена линия с электронной системой управления. Позже на этой же площади организовали производство холодильников другого итальянского бренда Indesit, но запчасти для Стинол продолжают выпускать. Это актуально, холодильники отработали больше 10 лет, узлы требуют замены.
Все аппараты имеют стандартный металлический корпус и внутреннюю камеру. Между ними проложен теплоизоляционный слой пенополиуретана. Здесь же проходит капиллярный трубопровод и установлен фильтр-осушитель. Система зависима от влажности и загрязнения. Возможные неисправности холодильника Стинол часто связаны с этим обстоятельством.
Количество компрессоров – 1 или 2. Используется вертикальный вал. Статические испарители выполнены в виде трубок, прикрепленных к полкам. Система Ноу Фрост расположена за камерами, теплопередача ведется потоком воздуха, направляемым вентилятором.
Характеризуют нормальную работу любого холодильника Стинол, соотношение температуры в морозилке, близко к задней стенке шкафа и потребляемая мощность. Для обнаружения неисправности двухкамерного холодильника Стинол 102 необходимо обследовать его на коррозионный износ и целостность корпуса. Герметичность и прочность крепления узлов предотвратит вибрацию, а значит разрушение габаритных конструкций. Для серии 102 с двумя компрессорами частой неисправностью является выход из строя термореле ТН1 и ТН2.
Неисправности в электрической схеме и автоматике в любых моделях, в том числе и на холодильнике Стинол RF 305A 008 устраняются после дефектовки – поиска причин отказа оборудования. RF 305A 008 -однокомпрессорная модель с двумя испарителями. Характерной поломкой аппарата является утечка хладагента в контуре обогрева двери. Ремонт заключается в прокладке нового контура, взамен изношенного.
Известно, за год работы из системы улетучивается часть хладона. После многолетней эксплуатации двухкамерного холодильника Стинол – гарантированной неисправностью станет нехватка хладагента. Переизбыток его также вреден, как недостаток. При появлении в медных трубках или в испарителе свища, видно масляное пятно с месте утечки.
Серия двухкамерных холодильников Стинол 101 имеет один компрессор для холодного шкафа и морозильной камеры. Если холодильник не включается, возможны причины:
- неисправность в электропроводке или отсутствие питания в сети;
- обрыв цепи плавкого предохранителя;
- не работает компрессор;
- низкое напряжение в сети.
Убедиться, в отсутствии напряжения можно, если не включаются индикаторы, не горит внутренний свет при открытой двери холодильника.
Если плохо работает один из шкафов холодильника Стинол 101, причина в неисправности:
- терморегулятора одного шкафа;
- недостатка хладагента;
- подсоса воздуха в камеру;
- заедании кнопки быстрой заморозки( холодильник морозит).
Морозильный шкаф расположен внизу, при недостатке фреона в нем сохраняется минусовая температура, в холодильнике она повышается.
Используется капельная система разморозки холодильной камеры, если забито сливное отверстие может собираться вода. Морозильник требуется размораживать регулярно. При наростах льда, температура начнет повышаться, растет расход электроэнергии.
Холодильники Стинол 102 и 103 сходны по конструкции, имеют 2 компрессора, электронное управление и капельную разморозку для холодного шкафа, морозилка очищается от наледи вручную.
Характерной причиной неисправности холодильника Стинол 103 после 5-7 лет работы становится выход из стоя терморегуляторов ТН1 и ТН2. Производитель заложил в эти узлы 5-летний ресурс. Признаками неисправности термостата двухкамерного рефрижератора считают:
- компрессор не включается при любом положении регулятора, при переводе в положение «выкл.» отсутствует щелчок реле;
- мотор постоянно работает, при любом переключении и выключении терморегулятора;
- температура в камере не снижается даже при максимальном задании.
Замена терморегулятора в этом случае – единственный способ восстановить работу камеры.
Зачастую причиной отказа работы одной из камер холодильника Стинол может стать неисправность компрессора. Если после пуска энергетический блок тотчас выключается, нужно проверить состояние обмотки мотора, пусковое реле. Устранют проблему заменой мотокомпрессора. После потребуется проверить систему на герметичность и заполнить ее фреоном.
Нет видео.Видео (кликните для воспроизведения). |
Модель холодильника Стинол 104 КШТ-305 (NF3304T) трехкамерная, к холодильнику и верхней морозилке добавлен выдвижной ящик. Разморозка Ноу Фрост используется только для верхней камеры. Система охлаждения имеет один компрессор, независимые испарители для камер.
К характерным неисправностям холодильника относят:
- Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
- Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
- Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
- Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
- Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.
Определить неисправность, выполнить диагностику должен мастер, пользуясь приборами, снимая декоративные панели. Самостоятельно можно поменять лампочку, прочистить сливное отверстие для конденсата или заменить уплотнение на двери.
Холодильник однокомпрессорный, двухкамерный с Ноу Фрост для морозильника и «плачущей» стеной для холодного шкафа. Агрегат имеет сложную электрическую схему в виду использования двух систем разморозки.
Диагностика неисправностей холодильника Стинол 107L и создание условий для их устранения. Температура в рефрижераторе зависит от термодинамического баланса системы, в которую входят компоненты системы двухагрегатного хладагента. Баланс измениться, если произойдет:
- Утечка фреона из холодильного агрегата.
- Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.
- Засорение фильтра – осушителя.
- Потеря производительности мотора компрессора.
Характерно, контур горячего хладагента вокруг двери выполнен из ржавеющей стали. Через годы проблема проявляется утечкой фреона, при ремонте создают новый контур. Промыть капиллярные трубки, определить работоспособность узлов и произвести ремонт должны специалисты.
В системе Ноу Фрост может возникнуть неисправность или обрыв в цепи оттайки испарителя, дефект вентилятора. Неправильная работа таймера и засорение сливного отверстия могут привести к обмерзанию поверхностей и нарушению температурного режима в камерах. Дефекты находит и исправляет мастер.
Причиной некорректной работы холодильника Стирол 107L может быть выход из строя терморегуляторов. Это одна из самых распространенных неисправностей. Отказ датчика сопровождает и похож по признакам на отсутствие фреона, неисправный ТЭН Ноу Фрост, неисправность компрессора. Предварительно определить неисправность датчика температуры можно самостоятельно, прибор не реагирует на команды, нет щелчка при установке режима «выкл».
Предлагаем посмотреть видео о неисправностях и их устранении в холодильниках Стинол 107L.
Модель холодильников Стинол 110 с верхним расположением морозильной камеры оказалась самой надежной из всей линейки. Один компрессор прогоняет хладагент по двум испарителям, терморегулятором является электромеханический таймер, обеспечивая режим и включение нагревателя между циклами.
Частой причиной неисправности в холодильнике Стинол 110, после многолетней эксплуатации, мастера определяют засор капиллярных трубок. В результате в холодильной камере температура высокая. Характерный признак — агрегат отключается самопроизвольно, включать приходится принудительно. По этой же причине может образовываться «шуба». Устранить проблему может специалист, ликвидировав пробку.
Выход из строя термостата – основная причина отказов оборудования. Именно этой причиной можно объяснить постоянный аварийный сигнал на панели управления. Лампочка горит, потому что в одной из камер недостаточно низкая температура. Причиной может быть неисправный термостат. Как следствие, изменяется цикл работы компрессора.
Холодильники Стинол 110 почтенного возраста, последний был выпущен в 2005 году. Поэтому недержание температуры может зависеть от уплотнения, его нужно отмыть кипятком или заменить – эластичность и плотность прилегания потеряны. Если вокруг уплотнения есть следы ржавчины, вскоре потребуется замена контура из-за утечки фреона через микротрещины трубок.
ЗАО «Завод холодильников СТИНОЛ» — дочернее предприятие ОАО «Новолипецкий металлургический комбинат», является общепризнанным лидером на российском рынке, выпускающим бытовые холодильники европейского стандарта. Слово «СТИНОЛ» образовано из элементов фразы «сталь из Новолипецка».
Производственная мощность завода, построенного в 1990-93 гг. итальянской фирмой Merloni Progetti, — 1 млн холодильников в год. Со дня сдачи завода в эксплуатацию (2 июля 1993 г.) было выпущено около 4 млн холодильников и морозильников. Доля рынка изделий марки STINOL на отечественном рынке в 1998 г. достигла 39,3%.
Завод производит холодильники больших и малых объемов как со статической системой охлаждения, так и с системой No Frost, с одним и двумя компрессорами.
Бытовые компрессионные холодильники-морозильники «STINOL-101», «STINOL-102», «STINOL-103», «STINOL-107», «STINOL-123», «STINOL-124» и «STINOL-104» предназначены для кратковременного хранения продуктов и охлаждения напитков в холодильной камере (ХК), а также для длительного хранения продуктов и приготовления пищевого льда в морозильной камере (МК). Хладагентом служит R134а.
Холодильник представляет собой напольный шкаф, изготовленный из панелей прямоугольной формы (рис. 1,а), который, в свою очередь, состоит из наружного и внутреннего шкафов. Наружный шкаф металлический, а внутренний изготовлен из ударопрочного полистирола; пространство между ними заполнено теплоизоляцией. В качестве теплоизоляции применяют пено-полиуретан (ППУ), который жестко соединяет между собой наружный и внутренний шкафы, превращая их в неразборный моноблок.
Рис. 1. Холодильник-морозильник «STINOL-103» КШМХ 340/200:
Передний проем шкафов закрывается двумя дверями. Пространство между внутренними панелями дверей и металлическим корпусом также заполнено пенополиуретановой теплоизоляцией, в связи с чем раздельная замена отдельных элементов дверей невозможна.
Холодильник-морозильник «STINOL-103» имеет два холодильных агрегата (рис. 1, б), обслуживающих холодильную и морозильную камеры индивидуально. Испаритель одного из агрегатов, охлаждающий холодильную камеру (ХК), закреплен и заполнен вспененным ППУ между задними стенками внутреннего и наружного шкафов, испаритель 1 (рис. 2) другого агрегата, охлаждающий морозильную камеру (МК), представляет собой стальную оцинкованную трубку, закрепленную на стальных пластинах, которые служат полками морозильной камеры. В случае необходимости весь испаритель МК может быть снят и заменен.
Рис. 2. Шкаф холодильника-морозильника «STINOL-103» КШМХ 340/200:
Испаритель холодильной камеры несъемный и выполнен из медной трубки, поэтому выход его из строя из-за коррозии маловероятен. Компрессоры холодильных агрегатов 9, 16 (рис. 3) расположены на металлической траверсе 12, в машинном отделении в задней части шкафа. На задней стенке шкафа закреплен конденсатор 5, часть трубок которого входит в систему одного холодильного агрегата, а часть — в систему другого.
Рис. 3. Конденсатор и компрессор холодильника-морозильника «STINOL-103» КШМХ 340/200:
Роль дросселирующего устройства выполняет капиллярная трубка внутренним диаметром 0,71 мм у холодильного агрегата холодильной камеры и внутренним диаметром 0,66 мм у агрегата морозильной камеры. Наружный диаметр обеих трубок 1,95 мм. Наличие такого элемента в холодильном агрегате делает его чувствительным к попавшим в его внутреннюю систему влаге и другим загрязнениям. В связи с этим требуется особое внимание к чистоте и обезвоживанию системы холодильных агрегатов.
В обоих агрегатах предусмотрены фильтры-осушители, предназначенные для удаления остатков влаги и загрязнений после сборки на заводе-изготовителе или в ремонтной мастерской. При значительных попаданиях влаги и загрязнений в систему установка нового фильтра-осушителя может быть недостаточна.
По контуру дверного проема морозильной камеры у холодильников данной модели проложена специальная трубка, по которой теплый хладагент подается на конденсатор холодильного агрегата, обслуживающего эту камеру. Трубка обогревает дверной проем, препятствуя конденсации влаги и примерзанию дверей к шкафу. Эта трубка заполнена вспененным ППУ.
В холодильной камере справа закреплен блок освещения 16 (см. рис. 2) с лампочкой 10 и выключатель 15.
В верхней части холодильника на лицевой стороне шкафа расположена панель управления. Панель управления холодильника «STINOL-103» имеет два терморегулятора 6 и 9 (рис. 4) для управления ХК и МК и две зеленые светосигнальные лампочки 5, 10, указывающие на подключение к электросети каждой из камер.
Рис. 4. Монтаж шкафа холодильника-морозильника «STINOL-103» КШМХ 340/200:
Рис. 5 Общий вид панели управления холодильника-морозильника «STINOL-103» КШМХ 340/200:
Терморегулятор I (рис. 5) регулирует температуру в холодильной камере, а терморегулятор IV — в морозильной камере. При повороте ручки I из положения 1 в положение «●» отключается холодильная камера, а при повороте ручки IV из положения 1 в положение «●» — морозильная камера. Горящие индикаторные лампы зеленого цвета II и III означают, что холодильник подключен к электросети.
Оттаивание в холодильной камере автоматическое: во время нерабочей части цикла работы холодильника вода по дренажной системе выводится наружу и испаряется. В морозильной камере оттаивание происходит при полностью выключенном холодильнике по специальной дренажной системе.
В холодильнике предусмотрена возможность перенавески дверей (рис. 6).
Рис. 6. Схема перенавески дверей: 1-5— этапы работы
При подключении к электросети обеих камер холодильника на панели управления загораются сигнальные лампочки SL1 и SL2 (рис. 7) свидетельствующие о наличии напряжения в электросети.
Рис. 7. Электрическая схема холодильника-морозильника «STINOL-103»
Рис. 8. Электрическая схема холодильника-морозильника «STINOL-102»
При открытой двери холодильного отделения кнопкой 1L1 включается лампа L1 освещения холодильной камеры.
Терморегуляторами ТН1 и ТН2 подается напряжение на электрические схемы холодильных агрегатов ХК и МК и задается температура в них.
Пусковые реле RА1 и RА2 включают компрессоры С01 и С02, которые обеспечивают циркуляцию хладагента в системе и снижение температуры в ХК и МК.
Защитные реле Rh2 и Rh3 обеспечивают отключение компрессоров при их перегрузке и неисправности.
При достижении в ХК и МК заданной температуры терморегуляторы отключают компрессоры.
Комбинированный холодильник-морозильник «STINOL-102» в конструктивном исполнении аналогичен холодильнику «STINOL-103» (см. рис. 1, а) и имеет два холодильных агрегата (рис. 1, б), индивидуально обслуживающих холодильную и морозильную камеры. Панель управления оснащена двумя терморегуляторами.
В отличие от холодильника «STINOL-103» в холодильнике «STINOL-102» циркуляция воздуха между ребрами испарителя и морозильной камерой обеспечивается электровентилятором.
Электрическая схема холодильника «STINOL-102» представлена на рис. 8.
Режим оттаивания морозильной камеры автоматический. Таймер периодически отключает компрессор и вентилятор и включает нагревательные сопротивления испарителя и поддона низкотемпературного отделения.
Происходит таяние «снеговой шубы» испарителя. Вода стекает на подогреваемый поддон и по каналам — в ванночку на компрессор, где испаряется.
При достижении температуры ребер испарителя 10°С тепловое реле отключает нагревательное сопротивление. После окончания оттаивания таймер отключает нагревательные сопротивления испарителя и поддона и включает компрессор и вентилятор. Начинается цикл замораживания.
В холодильном отделении талая вода собирается водоотводящей системой и поступает в ванночку на компрессоре, где испаряется. Во избежание скопления талой воды на дне холодильника рекомендуется периодически чистить водоотводящую систему и отверстие, через которое стекает талая вода, с помощью специального ерша.
Терморегулятор I (см. рис. 5) регулирует температуру внутри холодильного отделения, а терморегулятор IV — в морозильной камере.
Холодильники STINOL можно модернизировать, заменив штатный регулятор электронным, который существенно расширит функции холодильника.
В случае каких либо сомнений в работоспособности холодильника воспользуйтесь методикой проверки холодильников.
В инструкциях по эксплуатации некоторых бытовых холодильников STINOL, сказано, что их повторное включение в сеть допускается не ранее чем через 4. 5 мин после отключения. Это время необходимо для конденсации и спада давления хладагента. В противном случае пусковая нагрузка на электродвигатель компрессора слишком велика, что вызывает перегрев его обмоток. Именно в этой ситуации отказ двигателя наиболее вероятен.
Выполнить указанное требование без применения дополнительных устройств защиты невозможно. Бытовой холодильник включен круглосуточно. Чтобы вывести его из строя, бывает достаточно обычного для наших электросетей даже кратковременного перебоя подачи электроэнергии, особенно ночью или когда отсутствуют хозяева. В таких случаях необходимо автоматически задерживать включение холодильника приблизительно на 5 мин после восстановления напряжения в сети. Именно эту функцию может выполнить таймер задержки включения холодильника.
Статья подготовлена по материалам книги издательства СОЛОН-Пресс Серии Ремонт №35 «Ремонт холодильников» Д. А. Лепаев, В. В. Коляда 2005
Всего хорошего, пишите to Elremont © 2006
Холодильники отечественного бренда Stinol с итальянским происхождением – надежная техника европейского уровня с отличными характеристиками. Пользователи отмечали у этих бытовых приборов такие отличительные особенности, как качественную сборку, надежность, долговечность и демократическую цену. Несмотря на то, что устройства этого бренда уже не выпускаются, во многих российских семьях еще работают агрегаты компании Stinol. Но даже при бережной эксплуатации с течением времени возникают различные неисправности у холодильника Стинол. В данном обзоре рассмотрим, с какими трудностями сталкиваются владельцы разных моделей этих кухонных агрегатов.
Холодильники этого бренда состоят из металлического шкафа стандартной прямоугольной формы с встроенной внутренней камерой. Морозилка произведена из прочного полистирола. Между двумя блоками заполнен пенополиуретан, который является мощным теплоизоляционным материалом. Капиллярный трубопровод выполняет в схеме роль дросселирующего прибора. Благодаря этой детали холодильник становится чувствительным к повышенной влажности и загрязнениям.
В зависимости от линейки модельного ряда в технике установлены 1-2 компрессора, которые имеют вертикальную ось вращения. Деталь располагается в нижнем блоке шкафа. Устройство представляет собой змеевик из стальной трубки, зафиксированный в металлические пластинки.
Существуют два вида испарителя:
- Статический прибор. Он располагается на полках.
- Система NoFrost. Она расположена в специальном отсеке.
Чтобы выяснить возможную причину неполадки, необходимо тщательно обследовать агрегат на рабочее состояние элементов:
- проверить основные узлы на коррозию деталей, деформацию, механические повреждения компонентов, нарушение защитных покрытий;
- исследовать аппарат на герметичность, прочность крепления деталей и устройств автоматики;
- проверить 3 функциональных параметра устройства: температуру в морозилке и возле задней стенки шкафа, потребляемую мощность.
Вся модельная линейка холодильных агрегатов отличается надежностью, функциональностью и высоким качеством сборки. Однако они, как и кухонная техника других брендов, не застрахованы от возникновения различных поломок. Рассмотрим типовые неисправности, характерные для линейки Stinol.
Если шкаф неисправный, то на статическом испарителе накапливается тонкий слой инея. В результате в контейнере для сбора конденсата скапливается значительное количество жидкости.
Дефекты этого состояния холодильника объясняются нарушением герметичности камеры вследствие:
- разрыва или неплотного прилегания уплотнителя;
- деформации конструкции холодильного агрегата;
- наличия щелей между резиновыми уплотнителями двери и поверхностями морозильного шкафа.
Возможные неисправности с уплотнительной резиной восстанавливаются при помощи фена для сушки и укладки волос мощностью в 1-1,5 кВт. Для этого нужно разогреть горячей струей резиновый уплотнитель в месте прилегания. Потом растянуть его, чтобы форма детали изменилась. После манипуляции дверь необходимо закрыть. Холодильный аппарат можно использовать после того, как остынет уплотнитель. Если защитный слой порвался, его следует заменить.
Неплотное прилегание уплотнителя
Очень частые поломки возникают с устройствами автоматики и компонентами электрической цепи. К ним относят:
- неисправное пусковое или тепловое реле;
- поломки компрессора, вентилятора и других составных компонентов;
- снижение сопротивления изоляции электрической схемы;
- неисправность термопредохранителя или нагревателя оттайки в технике с системой «Ноу Фрост»;
- дефект морозилки, таймера;
- поломку нагревателя поддона испарителя;
- засорение мелкими частицами дренажной системы.
Устранение неисправностей автоматики в холодильнике Stinol состоит в выявлении дефектного элемента, ремонте, а в случае невозможности отремонтировать поломку – замене детали на новую запчасть.
Если завышен объем хладагента при заправке устройства, то в морозилке температура держится менее -18 0 С, холодильная камера холодная, обратная трубка покрывается конденсатом или слоем инея. Чтобы нормализовать рабочий процесс устройства, после двухчасовой обкатки корректируют дозу хладона.
В том случае, если заправочная дозировка, наоборот, занижена, холодильный шкаф теплый и температура снижена более чем на -25 0 С. При этом на задней стенке может частично образовываться иней. Так же, как и в предыдущем случае, необходимо дозировать недостаток хладагента до нормы.
Если произошла утечка хладона, в этих местах появляются маслянистые пятна. Устранение этой проблемы состоит в заправке агрегата хладоном или в замене сборочного компонента на новую деталь.
Предупреждение! Пары хладона – ядовитый газ, поэтому из холодильника он отбирается специальные в хладоприемники. После любых работ с хладагентом помещение проветривается не менее 15 минут.
Существуют несколько типовых поломок агрегатов Стинол, которые проявляются по определенным признакам. В таблице рассмотрим основные проблемы с холодильниками этой марки, и как они проявляются:
обрыв обмоток компрессора;
не функционирует терморегулятор или пускозащитное реле;
обрыв цепи термоплавкого предохранителя;
заклинивание таймера в режиме оттаивания;
произошло нарушение контактов в соединении электросхемы из-за окисления
не функционируют биметаллическая пластина защитного реле или катушка пускового реле
резина уплотнителя потеряла эластичность и форму;
компрессор снизил производительность;
произошло засорение капиллярного трубопровода или фильтра-сушителя;
нарушена целостность электроцепей
не отрегулирована ручка терморегулятора
произошла разгерметизация системы
засорение отводящей трубки мелкими частицами
Рассмотрим наиболее частные неисправности некоторых моделей
- Двухкамерный холодильный прибор Стинол 102. Аппарат имеет два компрессора с уникальной системой оттаивания морозилки NoFrost. Фронтальная панель оборудована двумя термостатами. Особенностью модели является циркуляция воздуха между морозилкой и ребрами испарителя за счет электровентилятора. К частой поломке техники относят неисправность термореле (в схеме ТН1 или ТН2). Чтобы убедиться в неисправности детали, необходимо снять провода с контактов под номерами 3, 4 и замкнуть перемычкой их между собой. Если после манипуляции компрессор запустится – поломка в реле. Может быть так, что техника не охлаждает при работающем компрессоре при холодном конденсаторе. В этом случае может быть утечка фреона.
Часто выходит из строя регулятор температуры. Это связано с тем, что у терморегулятора немецкой фирмы Ranko, которые устанавливались в холодильнике, малый рабочий ресурс – примерно 5-6 лет. При неработающем регуляторе температуры в холодильнике будет не запускаться компрессор. Чтобы исключить другие поломки, необходимо проверить исправность этой детали.
В домашних условиях трудно проверить, работает или нет устройство. Однако существует 2 способа для определения рабочего состояния.
- Контакты регулятора под номерами 3 и 4 (на схеме 103-й модели они обозначены как TH 1 или TH 2) должны быть замкнутыми. Благодаря этому поддерживается целостность электроцепи и подача напряжения сети на вход компрессора (в схеме CO 1 или CO 2). Необходимо определить, идет ли питающее напряжение на контакты регулятора. Если его нет, то проверяется целостность всей цепи от розетки электрической сети, если есть – отключается питание и прозваниваются контакты. В случае их обрыва деталь нужно заменить.
- Можно также замкнуть перемычкой входные контакты термостата. Если компрессор заработает, значит, регулятор неисправен. В противном случае поломка произошла не с ним. Неисправность определяется также на слух: при механическом повороте переключателя терморегулятора происходит щелчок. Если его нет, то высока вероятность неисправности запчасти.
Любые неисправности холодильного агрегата, чей срок эксплуатации более 10-15 лет, требуют тщательного осмотра специалистом. Ремонт холодильников Stinol чаще всего заключается в замене износившейся детали. Если купить качественные оригинальные запчасти и есть опыт в электромонтажных работах, можно заменить запчасть своими руками. Если поломки возникают слишком часто, стоит задуматься над покупкой более современного варианта холодильного прибора.
«Стинол» — это завод, расположенный в Липецке. Предприятие занимается производством холодильников и морозильных камер.
Устройство холодильника от данного производителя отличается в зависимости от выбранной модели:
- Холодильник Stinol 107. Он оснащен морозильной камерой, которая расположена в нижней части холодильного устройства. Система управления — электромеханическая, с 1 компрессором, 2 камерами и 2 дверьми. У данной модели есть опция No Frost (оттаивание испарителя морозильной камеры в автоматическом режиме).
- Схема холодильника Стинол 102 включает в себя такие элементы, как: опоры, цоколь, направляющие, предназначенные для стока лишней жидкости, панель управления, приборы освещения, компрессор, всасывающая и капиллярная трубы, испаритель, конденсатор, фильтр. Общий объем холодильного устройства равен 320 л, из которых 200 л — шкаф, а 120 л — морозилка.
- Стинол 110. Это двухкамерный холодильник белого цвета с 2 дверьми и 1 компрессором. Класс потребления электроэнергии — C. Здесь установлена капельная система разморозки камеры, есть опция суперзаморозки. Внутри находятся 4 полки и 2 непрозрачных контейнера для хранения овощей и фруктов. Габариты — 0,6х0,6х1,85 м.
- Стинол 103. Это холодильник, общий объем которого составляет 340 л. Морозильная камера расположена в нижней части корпуса, размораживание — ручное (капельная система разморозки). Во внутренней части на дверце есть 3 полки, а в основную часть входит 4 полки и 2 контейнера, выполненные из прозрачного пластика.
Если холодильник Стинол вышел из строя, необходимо провести его диагностику, чтобы выявить причину неполадок.
- Провести осмотр основных узлов на наличие коррозий основных элементов устройства, а также повреждений механического типа, деформации, проверить целостность защитного покрытия.
- Протестировать 3 показателя холодильного аппарата, такие как: температурный режим в морозильной камере, температура около задней поверхности шкафа, уровень потребляемой мощности.
- Проверить устройство на герметичность, прочность крепежных болтов и устройств автоматической системы.
- Провести диагностику системы на наличие утечки. В случае необходимости провести перезаправку фреоном.
Для проверки на герметичность понадобится течеискатель. Процедура проводится следующим образом:
- На отключенном агрегате проверка проводится со стороны низкого давления.
- На включенном оборудовании проверка осуществляется со стороны высокого давления.
Также нужно проверить состояние электрических цепей:
- Проверить сопротивление при помощи мегаомметра.
- При помощи трехкратного включения при пониженном на 10% напряжении нужно проверить надежность запуска.
- Измерить сопротивление обмоток системы запуска компрессорной части при помощи омметра. Оно не должно превышать максимальный показатель, прописанный в инструкции.
Существует 3 способа проверки терморегулятора в холодильном устройстве:
- Контакты термостата № 3 и 4 нужно замкнуть напрямую. Это помогает поддерживать целостность электрической цепи и подачу напряжения сети на вход компрессора. Если питающее напряжение не идет на контакты компрессора, то нужно провести осмотр всей цепи (начиная от розетки электросети). Если питающее напряжение доходит до контактов, то питание отключается, а контакты пронизываются. В случае неисправности поврежденную деталь следует заменить.
- Замкнуть при помощи перемычки входные контакты регулятора. Если при этом компрессорное устройство начнет функционировать, значит, причина сбоя кроется в регуляторе, который нужно заменить. Если во время механического поворота выключателя не слышен щелчок, то проблема в компрессоре термостата.
- Нужно демонтировать термостат и проверить его тестером. Прибор необходимо перевести в режим прозвонки электрических цепей. Перед проведением процедуры терморегулятор нужно поместить в стакан с прохладной водой на 1 минуту. После этого можно начинать процедуру прозвонки. Если на мониторе тестирующего устройства появилась цифра 1, значит, деталь сломана и ее нужно заменить.
Если не поменять износившийся термостат, то в холодильнике перестанет запускаться компрессор, что может привести к другим поломкам.
С технической точки зрения, холодильник Стинол-102 является одним из самых сложных аппаратов в семействе бытовых холодильников Стинол. Принципиальная электрическая схема электрооборудования холодильника Стинол-102 содержит достаточно большое количество элементов. Это обусловлено использованием в этой модели системы No Frost (автоматическое оттаивание испарителя морозильной камеры) и двухкомпрессорной схемы холодильного агрегата.
Двухконтурный холодильный агрегат имеет общий конденсатор (разделенный на две независимые секции) и два испарителя (по одному на каждый контур). В морозильном отделении используется специальный испаритель системы No Frost, изготовленный в виде компактного блока. В холодильной камере применен классический для Стинолов испаритель плачущего типа.
Морозильный и холодильный контуры имеют раздельное управление, для этого в электрической схеме предусмотрены два терморегулятора. Благодаря этому, есть возможность отключения одной из камер и реализован режим ускоренной заморозки для морозильного отделения.
Для получения дополнительной информации о схемах систем No Frost ознакомьтесь со следующими статьями:
Варианты схем системы No Frost
Реле задержки вентилятора в системе No Frost
L – Фаза
N – Нейтраль
ТН1 – терморегулятор холодильной камеры
ТН2 – терморегулятор морозильной камеры
Rh2 – тепловое реле компрессора холодильной камеры
RA1 – пусковое реле компрессора холодильной камеры
Rh3 – тепловое реле компрессора морозильной камеры
RA2 – пусковое реле компрессора морозильной камеры
SL1 – индикаторная лампа холодильной камеры
SL2 – индикаторная лампа морозильной камеры
IL1 – выключатель лампы освещения холодильной камеры
L1 – лампа освещения холодильной камеры
TIM – таймер
TR – тепловое реле электронагревателя испарителя
IMV – выключатель вентилятора
MV – вентилятор
TF – тепловой плавкий предохранитель
CO1 – компрессор холодильной камеры
CO2 – компрессор морозильной камеры
R1 – электронагреватель испарителя
R2 – электронагреватель поддона испарителя
Вариант схемы холодильника Стинол-102ER, представленный в технической заводской документации 2000 года.
М – электродвигатель вентилятора
SK1, SK2 – терморегуляторы
КТ – таймер
КК, SК – реле тепловое с термовыключателем
SB1, SB2 – выключатель кнопочный
ККС1, ККС2 – компрессоры
HLG1, HLG2 – лампы индикаторные
ЕL – лампа освещения
ЕК1 – нагреватель испарителя
ЕК2 – нагреватель поддона каплепадения
На схеме условно показано:
Положение контактов кнопочных выключателей SB1, SB2 – при открытых дверях морозильной и холодильной камер.
Положение термочувствительных контактов терморегуляторов SK1, SK2 – при достижении температуры отключения.
1 – компрессор
2 – всасывающая трубка
3 – капиллярная трубка
4 – испаритель холодильной камеры
5 – испаритель морозильной камеры
6 – конденсатор
7 – фильтр-осушитель
8 – нагнетательная трубка
Автор статьи: Антон Кислицын
Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.6 проголосовавших: 14Ремонт холодильника Стинол 🍧 102 на дому в Новосибирске
Срочно необходим ремонт холодильника Стинол 102 в городе Новосибирску? Обнаружена неисправность? С помощью сервиса, собравшего множество частных мастеров, Вы сможете заказать срочный выезд специалиста для проведения ремонта. Обратившись к мастерам сервиса Служба ремонта Myguru, Вы получите квалифицированную консультацию, бесплатную диагностику и качественное обслуживание по хорошей цене.
Неисправности холодильников Stinol 102, которые встречаются чаще всего
Стинол 102 – сложная модель с множеством особенностей. Рассмотрим основные неисправности Стинол 102, с которыми часто сталкиваются потребители:
- неисправность термореле;
- утечка фреона;
- засорение фильтра – осушителя;
- мотор-компрессора отказывается работать;
- необходимость ремонта таймера;
- проблема с вентилятором обдува.
Обнаружить поломку холодильной установки Вы сможете по ряду показателей: повышенная, пониженная температура в камере, работает без перерыва, стенка сзади сухая и теплая и т.д. Устранить неполадки и произвести ремонт сможет только мастер. На сервисе Служба ремонта Myguru находятся специалисты по ремонту техники из разных городов, в том числе Новосибирска.
Коды ошибок холодильников Stinol 102
Производители марки Стинол позаботились об удобстве эксплуатации холодильников. Умная система осуществляет самодиагностику и сообщает об обнаруженной ошибке, требует ремонта.
Ниже представлены коды холодильника Стинол 102, с которыми Вы можете столкнуться:
- Код Е00 – информирует о сбое регуляторов температурного режима;
- Е01, 10, 11 – информирует о приближении температуры к критическому порогу – более 50 градусов;
- Е02, 20, 22 – о температуре свыше 12 градусов при открытой дверце, Е03,30,33 – в камере более 12 градусов;
- Е04, 40, 44 – информирует о пониженной температуре в камере после 2-ух часового перерыва в работе компрессора;
- Е05 – неисправность испарителя, после часа работы нагревателя;
- Е06, 07 – нарушение в управлении нагревателя в оттаивающем режиме.
Характеристики холодильника Stinol 102
Модель Стинол 102 считается одной из самых сложной в техническом плане моделей компании производителя. Электрооборудование холодильной установки состоит из множества элементов. В модели используется концепция No Frost (оттаивание испарителя самостоятельно в морозильной камере). Морозильная и холодильная камера подчиняются разным центрам управления. Модель часто нуждается в ремонтных работах.
Характеристики | Значение |
Управление | электромеханика |
Количество компрессоров | 2 |
Энергопотребление | Класса Е |
Размораживание морозильных камер/ холодильной камеры | No Frost / капельная система |
Энергопотребление | Класса Е |
Мощность замораживания | до 12 кг в сутки |
Размораживание морозильной камеры | No Frost / капельная система |
Минимальная температура в морозильной камере | -18 С |
Полезный объем / объем холодильной камеры / объем морозильной камеры | 320 л / 200 л / 120 л |
Камеры | 2 |
Двери | 2 |
Расположение морозильной камеры | снизу |
Габариты | 60 x 60 x 185 см |
Описание | 3 уровня хранения, 2 контейнера для овощей и фруктов, 4 полочки на двери, 3 выдвижных ящика, 2 формы для льда |
На нашем сервисе Вы можете получить консультацию высоко квалифицированных специалистов, заказать мастера на дом, получить бесплатную диагностику бытовой техники, а также качественное устранение поломки оборудования.
Благодаря грамотному и рациональному построению работы сервиса, указав на нашем сайте минимальную информацию о себе и неисправности техники, Вы в кратчайшие сроки получите консультацию специалиста и информацию о стоимости ремонтных работ. Система выбирает мастера автоматически в индивидуальном порядке. Заказывайте ремонт холодильников Стинол 102 в Новосибирске на нашем сервисе.
Знакомимся с устройством холодильника
Компоновка холодильников СТИНОЛ с одним и двумя компрессорами
В большинстве холодильников СТИНОЛ применяется один компрессор.
В зависимости от конструктивных особенностей конкретной модели холодильника, одноком-прессорные аппараты могут иметь от одного до двух испарителей. В случае использования двух испарителей, они соединяются последовательно по классической схеме (см. рис. П1.1).
В холодильных отделениях всех моделей СТИНОЛ применяются испарители «плачущего» типа. Морозильные камеры, снабженные системой автоматической разморозки, оборудуются компактными испарителями, специально предназначенными для работы в составе систем No Frost. Те модели холодильников СТИНОЛ, которые не предполагают использования в морозильной камере системы No Frost, имеют обычные испарители, выполненные в виде трубок, встроенных в полки морозильной камеры.
В модельном ряде бытовых холодильников СТИНОЛ, имеются модели (к примеру, «СТИНОЛ-102/103»), выполненные по двухкомп-рессорной схеме (рис. П1.2). Эти холодильники имеют целый ряд технических преимуществ перед своими однокомпрессорными собратьями (можно отключить любую из камер, оставив другую работать; есть возможность раздельной регулировки температурных режимов камер; имеется режим ускоренной заморозки в морозильном отделении и т. д.). С другой стороны, наличие двух компрессоров увеличивает общее
энергопотребление подобных аппаратов, кроме того, привело к их усложнению. Схема компоновки холодильников СТИНОЛ, выполненных по двухкомпрессорной схеме, приведена на рис. П1.2. В подобных аппаратах используется двухконтурный конденсатор, отдельные испарители для каждого контура и раздельные системы автоматического управления.
Рис. П1.1. Компоновка комбинированных холодильников СТИНОЛ, выполненных по однокомпрвссорной схеме:
1 — компрессор; 2 — нагнетательный трубопровод;
3 — конденсатор; 4 — фильтр-осушитель;
5 — капиллярная трубка; 6 — испаритель холодильной
Рис. П1.2. Компоновка комбинированных холодильников СТИНОЛ, выполненных по двухкомпрессорной схеме:
1 — компрессор; 2 — всасывающая трубка;
3 — капиллярная трубка; 4 — испаритель холодильной
камеры; 5 — испаритель морозильной камеры;
6 — конденсатор; 7 — фильтр-осушитель;
Морозильная камера холодильника
«СТИНОЛ-102» оборудована системой «No Frost», соответственно, в качестве испарителя морозильной камеры в этом аппарате используется компактный оребренный модуль. В холодильнике «СТИНОЛ-103» не предусмотрена автоматическая разморозка морозильной камеры, поэтому там применяется обычный испаритель в виде трубок, встроенных в полки для хранения замороженных продуктов.
В холодильниках СТИНОЛ применяются компрессоры различных производителей. Основные характеристики этих агрегатов представлены в табл. П1.1.
Таблица П1.1 Основные характеристики компрессоров, применяемых в холодильниках СТИНОЛ
Холодильники Stinol – Устраняем неполадки
_____________________________________________________________________________
_____________________________________________________________________________
Холодильник двухкамерный Stinol RF 345 2001г/в. с капельной системой
разморозки. Стала намерзать часть задней стенки хол.камеры, плюс
компрессор работает без перерыва. Мастер из сервиса сказал дело в
термостате. Вывели термостат в хол.камеру и прикрепили армированным
скотчем к задней стенке. Сказали нужно поймать режим (от 2 до 3 на
регуляторе) при котором компрессор будет отключаться. После включения
агрегата компрессор проработал 5 часов (без продуктов), затем отключился
на 1 час (появились капли на задней стенке), затем уже сутки работает
без перерыва (продукты положили) и стенка снова подмерзает. Что можете
посоветовать? Какой режим установить? Увеличить/уменьшить? Метод
выноса термостата на заднюю стенку вообще практикуется, помогает
справиться с проблемой?
Похоже, что термостат совсем ни при чем. Скорее всего, в системе Вашего х-ка, либо утечка фреона, либо засор в капиллярной системе. Необходимо уточнять диагноз. Метод прикрепления металлическим скотчем на заднюю стенку холодильника с капельной системой разморозки вполне реальна.
Трехкамерный холодильник с одним мотором-компрессором Stinol 104 ELK Ноу Фрост. Не работает холодильная камера, хотя морозилка замораживает. Идёт нагрев перегородки между хол. камерой и отделением для фруктов и овощей.
Скорее всего, дело, либо в утечке фреона в системе, либо в выходе из строя таймера оттайки или термостата хол. камеры.
Прошу помощи в определении неисправности морозильной камеры Стинол 106
UP NF 260 (с функцией ноу фрост). В ремонте не был никогда.
Последние годы больше стоял выключенный. За все время его жизни
проработал не более полутора-двух лет. В морозильнике установлен МК
Daewoo SL28YE-4E c пускозащитным реле ДЭУ 2.53.000.08. Хладагент R12.
Когда я его перетащил к себе, оказалось, что электросхема работает,
внутренний вентилятор крутится, а МК гудит некоторое время после
включения, затем срабатывает тепловое реле и МК отключается. Когда реле
остывает, процесс повторяется. Вскрытие реле показало, что позистор
рассыпался, защитное реле в норме. Перед установкой реле попробовал
запустить МК напрямую, через 10 амперный предохранитель, разумеется.
Ничего не вышло. Клин. Но ток при этом выше 7,8 А не поднялся. Т.е. явно
короткозамкнутых витков, вроде, нет. Сопротивление обмоток: пусковая =
9,53 Ома, рабочая = 8,47 Ома. Верно или нет, не знаю. Собрал схему на
четырех попарно-параллельных диодах. Повибрировал-подергал мотор секунды
4-5 – до изменения звука. Попробовал снова. МК запустился.
Поставил на место пускозащитное. Рабочий ток после запуска компрессора
постепенно падает и перед остановкой составлял при первых запусках
2,3-2,4 (измерялся индуктивными клещами, а они всегда врут на пару
десяток в ту или иную сторону – все, кроме APPA 30T/32/39 и подобных,
которые на датчиках Холла и с установкой нуля). Через 12 – 15 запусков
ток перед отключением уже был 1,874 А (по регистратору). Т.е. постепенно
компрессор раскручивается?
Рабочий ток после запуска компрессора постепенно падает и перед остановкой составлял при первых запусках 2,3 – 2,4. А должен быть в районе 1А, может 1,3А. Компрессор под замену. И ставьте уже на R600a (изобутан) ватт на 200 холодопроизводительности. Рабочий ток будет около 0,5А.
Холодильник Стинол-104 (двухкамерный однокомпрессорный), конденсат попадает на компрессор и его образуется много. Если закрыть отверстие слива в овощном отделении, то конденсат выливается наружу, с фасада х-ка.
Разморозка холодильной камеры – капельная. Для начала рекомендуем разобраться с причиной того, что образуется много конденсата. Это может быть связано с повреждением уплотнительной резинки вокруг холодильной камеры. Теплый воздух, попадая в холодилку намерзает на задней стенке и стекает в дренажное отверстие. При такой системе агрегат просто не справляется с испарением такого количества воды. Необходим ремонт уплотнителя. Если уплотнитель не поврежден, то необходимо установить правильную температуру в холодилке. Правильная температура – +5 +6 градусов, что соответствует установке терморегулятора на значение между 2 и 3. Установите правильно термостат и слейте воду из судна на компрессоре.
Stinol RF 345 A (двухкамерный однокомпрессорный с Ноу Фрост). Работает морозильная камера, верхний отдел комнатной температуры, в чем проблема и стоит ли сдавать в ремонт. Агрегату около 16 лет.
Если морозилка работает, то мотор-компрессор исправен. Скорее всего, вышел из строя термостат (терморегулятор) или утечка фреона. Утечку просто проверить – разморозьте холодильник на сутки и, если не будут работать обе камеры, то дело в утечке фреона. Если опять будет работать только морозилка, то дело в терморегуляторе.
Холодильник Стинол 104 No Frost. После выключения на 4 дня (помыли, просушили), но он не включается, лампочка освещения камеры горит. Терморегулятор крутили – не помогает.
Причины этой неисправности могут быть следующие: Пробит испаритель и фреон вытек. Очень часто люди для быстрого размораживания “помогают” холодильнику, например ножом. Трубки испарителя очень тонкие и их легко повредить. Необходима запайка повреждения и перезаправка системы; Вышел из строя мотор-компрессор. Это бывает при неправильном включении. После разморозки агрегат необходимо включить и час дать ему поработать пустым и, только после этого, заполнять отделения; Повреждено пускозащитное реле. Мотор не включается. При этом в большинстве случаев не будет работать лампочка; Поломка термостата (терморегулятор). Он не подает сигнал мотору на включение.
Морозильная камера Stinol 106 (UP NF 260) выключился. Посмотрел, есть ли напряжение в розетке. Есть. Помогите: куда лезть и что смотреть?
Если это морозильник с Ноу Фрост, то возможно, сгорели нагреватели оттайки или каплепад. Справа вверху под морозилкой есть коробочка на одном винте. Под ней таймер, его можно крутануть при включенном х-ке по часовой стрелке. Это поможет скоротать время до прихода мастера. Если я прав, то компрессор запустится на 6-10 часов, потом опять встанет. Тогда прозванивайте нагреватели.
Холодильник Стинол 345. После разморозки перестала работать хол. камера (морозильная работает) какая причина неисправности? Агрегат в работе 9 лет. Есть ли смысл его ремонтировать?
Причины того, что после разморозки перестала работать холодильная камера могут, быть следующие: Неполадка с термостатом; Утечка фреона в системе холодильной камеры; Засор в капиллярной системе. При этом сзади должна быть наледь.
Без внешнего воздействия перестал включаться морозильник стинол-106 МКШ-233. Индикатор не горит, ток в сети присутствует. Что сломалось?
Неисправным в морозильной камере может быть следующее: Компрессор морозильника; Пускозащитное реле; Термостат; Утечка фреона в системе.
Холодильник Стинол-104 NF 330 4T 1994 год выпуска (двухкамерный с системой No Frost). Подскажите, пожалуйста, имеет ли значение подключение теплового реле включения ТЭНа испарителя ТР2 к нейтрали или линии, а также плавкого предохранителя TF?
Тепловое реле, все равно как подключаться, а реле оттайки надо обязательно фазу и нейтраль правильно подключать. На таймере они должны быть подписаны.
У меня однокомпрессорный двухкамерный холодильник Stinol RF 345A, работает лет 5 без остановки. Поменял терморегулятор – без изменений. Не отключается. Что делать?
Наиболее вероятная причина в вашем случае, частичный засор в капиллярном трубопроводе, либо небольшая утечка хладагента.
Холодильник Stinol 104 L Ноу Фрост (трехкамерный) – 20 лет. Претензий к работе нет, но уж как полгода стал потреблять электроэнергию в 2-2.5 раза больше. Вопрос: можно ли понять в чем неисправность и отремонтировать или покупать новый?
Со временем компрессор уже не так быстро создает необходимое давление в системе циркуляции фреона, из-за чего ему необходимо больше электричества. В этом и есть причина большего потребление киловатт.
Морозильная камера Stinol 106 EL с системой No Frost. Повредили аккумулятор холода. Может ли морозильная камера работать без аккумулятора холода, это как то будет влиять на заморозку?
Аккумуляторы холода не влияют на работу морозильной камеры.
Вопрос по холодильнику Стинол RF S 345. Если я переключаю терморегулятор в положение 0, и агрегат выключается, значит, терморегулятор исправен?
Абсолютно верно если терморегулятор в положении “0” выключает компрессор, а в положении “1” и больше включает, то он исправен.
В эксплуатации хол-к Стинол 104 ELK с одним компрессором. Температура в морозилке -20, а в средней камере +12. Почему?
Причина того, что у Вас в холодильной камере +12, скорее всего, в неполадке термостата. Необходимо заменить термостат на рабочий.
Непрерывно работает холодильник Стинол RF 345 No Frost (не выключается) намерзает шуба в хол. камере. Причина неисправности и сколько будет стоить ремонт?
Причины могут быть разными, от утечки хладагента до поломки компрессора.
Самые частые неисправности
К наиболее часто встречающимся признакам поломки двухкамерных холодильников Стинол относятся следующие – Он не включается. Компрессор постоянно работает. Агрегат плохо морозит. Не горит свет или проблемы с индикацией лампочек на панели управления. Проблемы с системой Ноу Фрост в морозильной камере. Течет вода в трехкамерных и двухкамерных моделях с системой «плачущая стенка».
Агрегат не включается – Если техника не работает, то причин для этого может быть несколько. Устройство не подключено к сети, поврежден шнур питания или в квартире выключили свет. Утечка хладагента также приводит к тому, что х-к перестал работать. Точно установить место пробоя без специального оборудования практически невозможно, но есть один визуальный признак – снаружи на задней части произошло вздутие изоляции. Еще одной причиной может служить выход из строя компрессора или поломка реле-прерывателя. Характерным признаком сломанного реле является резкий громкий щелчок, который слышен после включения прибора, после чего он выключается. Если дело во временном отсутствии электричества в квартире или неплотного прилегания контактов вилки в розетке – то эти проблемы легко устраняются своими силами. Если это не помогло и агрегат не включается – отключите его от сети и вызывайте специалистов.
Холодильник не отключается – Существует несколько ситуаций, когда агрегатне отключается и продолжает работать длительное время без отдыха. В большинстве случаев это ненормально, ведь работа мотора циклична, что подразумевает регулярное отключение и включение агрегата. Наиболее распространенные причины, когда х-к не выключается. Был установлен режим «суперзаморозка» или «быстрое охлаждение продуктов». В этом случае морозилка или холодильная камера будет постоянно работать, пока не достигнет заданной по умолчанию температуры. В таком режиме компрессор не отключается и продолжает нагнетать холод до 8 часов подряд.
Нарушение герметизации уплотнителя или незакрытая дверь. Техника все
время будет стремиться достигнуть необходимого режима, но из-за
присутствия теплого воздуха компрессор все время будет работать. Косвенный признак – изморозь по периметру дверцы. Сбой в системе
управления или выход из строя термодатчика – Специальный датчик внутри
камеры заморозки или хол. отделения определяет текущую температуру
и при достижении установленного значения – направляет сигнал на модуль
управления, который и дает команду мотору отключиться. В случае сбоя
в одном из узлов (датчик или модуль), компрессор не получает команд и
продолжает работать. Если вовремя не обратиться к специалисту, то
компрессор быстро выйдет из строя, так как будет работать на износ.
Холодильник плохо морозит или вообще перестал нагнетать холод – Кроме
бытовых причин (случайное отключение с панели управление или
обесточивание), х-к не морозит только в нескольких случаях: Утечка
хладагента. Поломка компрессора. Выход из строя защитного реле мотора.
Поломка электромагнитного клапана (для двухкамерных однокомпрессорных
моделей). Каждая из неисправностей может привести к тому, что
агрегат без видимых причин перестал морозить.
Немного по-другому обстоят дела, когда холодильник Stinol в рабочем состоянии, но вырабатываемого холода не хватает. Самая распространенная причина – случайная регулировка ручки термостата (уменьшение температуры). Если ручка механическая и находится внутри хол. отделения, то ее можно легко задеть во время загрузки/выгрузки продуктов (особенно в верхней камере). Если модель с электронным управлением, то возможной причиной станет изначально неправильная настройка режима работы. Проверьте положение ручки термостата или установленное значение температуры на дисплее. Также одной из причин может быть неверная заводская калибровка термодатчика и блока управления. В этом случае стоит обратиться к специалистам.
Нет света или проблема с индикацией – Если не включается лампочка
подсветки внутри холодильного отделения, то вероятных причин
неисправности всего три. Лампа накаливания просто перегорела, и ее надо
заменить. Сломалась клавиша-толкатель (вылетела пружинка). В этом
случае целесообразно будет заменить весь блок подсветки вместе с
плафоном и кнопкой. Обрыв в электроцепи. В этом случае не обойтись без
помощи квалифицированного специалиста. Если не горит индикатор питания
или конкретных режимов работы, то самая простая причина –
отсутствие тока в сети или механический переключатель на передней панели
находится в положении «0» или «выкл». Если проблема не в этом,
тогда на лицо нарушение контактов в системе индикации или выход из строя
модуля управления.
Неполадки в системе No Frost – Одними из последних были модели с системой автоматического оттаивания Ноу Фрост. За время эксплуатации проявились основные неисправности, которые имеют следующие признаки – Гудит морозилка. Вероятнее всего появились проблемы с системой оттаивания, и на задней части испарителя начал образовываться иней. Вентилятор, равномерно распределяющий воздух внутри морозильной камеры, начинает тереться о снежную «шубу», что и вызывает посторонние звуки. Замена нагревательного элемента системы оттаивания в большинстве случаев решает эту проблему.
Внутри агрегат шумит, слышны биения – В этом случае наиболее вероятная причина – поломка вентилятора. Постоянное вращение приводит к естественному износу подшипниковой группы, первым признаком чего являются биения и шумы. Рекомендуется заменить вентилятор, пока он полностью не вышел из строя, иначе не будет равномерного распространения холодного воздуха внутри камер, что может привести к сбою в работе электроники.
Течь холодильника – Если техника течет снизу, то в зависимости от типа системы разморозки, существуют разные причины. Если модель с No Frost, то вероятнее всего вышла из строя система автоматического оттаивания. Если ее вовремя не починить, то в очень скором времени компрессор выйдет из строя из-за постоянной работы на износ. В случае с моделями с капельной системы, причин может быть несколько – упала емкость для сбора конденсата, выскочил патрубок или забилось сливное отверстие внутри хол. камеры. Все эти неисправности устраняются самостоятельно без привлечения специалистов.
Чтобы своими силами избавиться от течи в моделях с капельной системой,
отключите технику от сети и разверните ее компрессором к себе.
Найдите и внимательно осмотрите чашу для сбора конденсата (пластиковая
емкость белого цвета, которая находится на корпусе мотора). В случае
необходимости установите ее обратно на место. В чашу должен быть
направлен патрубок системы слива конденсата (черная трубочка небольшого
диаметра). Убедитесь, что на не выскочила за пределы емкости. После
этого осмотрите агрегат внутри и в случае засорения отверстия слива
(находится в нижней части задней стенки холодильного отделения),
аккуратно прочистите его. Еще одной из причин течи вне зависимости от
его
системы разморозки может быть длительное отключение от электросети,
выход из строя модуля управления или поломка компрессора. В случае
обнаружения серьезных проблем рекомендуется обращаться к
специалистам.
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________

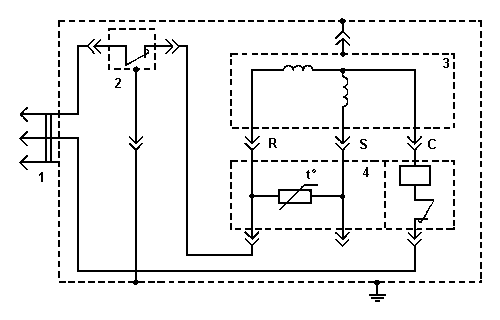

Пусковое реле для холодильника Стинол с тепловым компрессором
На сегодняшний день холодильники Стинол являются одними из самых популярных среди моделей, имеющихся на отечественном рынке. Несмотря на принадлежность к итальянской компании Индезит производство бытовых приборов Стинол 101 происходит на заводе, который находится в Липецке.
Он появился в 1988 году, с его контейнера в то время сходило всего 7 разных моделей холодильников. Постепенно объем производимой продукции вырос, существенно расширился модельный ряд, а бренд завоевал признание среди населения.
Особенности холодильников Стинол
Те, кто уже приобрел бытовое оборудование для охлаждения продуктов питания от фирмы Стинол, отмечают их следующие свойства:
- Надежность.
- Длительность эксплуатации.
- Множество вариантов цветового оформления.
- Наличие антикоррозионного слоя.
- Обширный модельный ряд.
- Внушительный объем холодильной камеры.
- Экономное использование пространства.
- Прочность исходных материалов.
- Внедрение автоматической системы оттаивания (Ноу Фрост или капельной).
- Соответствие международным стандартам качества.
реле для холодильника Стинол
Ко всем этим положительным моментам можно добавить приемлемую стоимость. Ввиду используемых технологий уход за холодильниками Стинол довольно необременителен. Размораживать их нужно не чаще, чем один раз в полгода. В остальное время данная процедура осуществляется в автоматическом режиме.
Полочки можно вынимать и очищать от загрязнений с помощью посудомоечной машины. Они изготовлены из ударопрочного стекла и обрамлены металлической окантовкой. В результате в холодильник Стинол реально ставить блюда, требующие много места. Удобные ручки, не относящиеся к утопленному типу, позволяют без проблем открыть бытовой прибор даже с занятыми руками.
Где расположены реле
Необходимо отметить, что данные агрегаты относятся к классу А или АА, что означает их низкое энергопотребление. Холодильники Стинол функционируют в тихом режиме, повышение шумового эффекта – показатель неисправности. В случае перебоев с электричеством они способны выдержать нагрузку и сохранить низкую температуру в холодильной и морозильной камере Стинол долгий период.
Устройство агрегата Стинол
Работа холодильника начинается с его включения в сеть. Посредством пускового реле компрессора холодильника Стинол происходит запуск мотора-компрессора, который вызывает поступление хладагента в конденсатор. Это обуславливается взаимодействием трубопроводов высасывающего и нагнетательного типа.
Устройство агрегата Стинол
После хладагент переходит к фильтру, осушителю, испарителям и капиллярной трубки. Далее перегоняемое вещество меняет свое агрегатное состояние, из жидкости превращаясь в пар. Потом все повторяется заново. Температурный режим регулируется с помощью терморегулятора. Подключение к электропитанию фиксируется индикатором, который выдает рабочий режим посредством зеленого цвета. Пример на фото.
Диагностика неисправностей пускового реле
Несмотря на то, что производитель делает все возможное для долгосрочной эксплуатации холодильников Стимол, с течением времени они все равно выходят из строя. Часто страдает пусковое (тепловое) реле. Причин для этого множество, а выявить их поможет только диагностика. Самостоятельно ее проводить следует лишь при наличии опыта подобных работ. При его отсутствии необходимо обратиться к профессиональному мастеру.
Проверка реле
Диагностирование осуществляют следующим образом:
- Осматривают все основные элементы (контакты, шток, катушку с сердечником, крепление с компрессором) на определение мест поражения. Проблемы с работой пускового реле могут возникнуть из-за воздействия влаги, высоких температур и повреждений механического характера.
- Проверяют все стыки и крепления автоматической системы.
- Измеряют температуру в стратегически важных местах (задняя стенка холодильной установки Стинол, морозильная камера).
- Фиксируют значение мощности.
Диагностика работоспособности
Полученные данные становятся основанием для определения точной причины. Выявление дефектной детали является первым этапом решения возникшей проблемы. Грамотный подход позволяет быстро вернуть холодильник Стинол в рабочий режим. Если это невозможно, то остается провести замену поврежденного пускозащитного реле холодильника Стинол на новое.
Ремонт пускового (пускозащитного) реле
Подозревать тепловое реле холодильника Стинол при возникновении проблем с бытовым прибором следует при таких ситуациях:
- Отсутствие реакции на включение холодильной установки Стинол 103. Если пускозащитное тепловое устройство в порядке, то причину нужно искать в цепи подачи электропитания или в термостате;
- Затруднения с запуском компрессора. Он либо вообще не включается, либо включается и через несколько секунд выходит из рабочего режима;
- Шумная работа мотора. Тепловое реле периодически включается из-за проблем с компрессором. В результате оно быстрее изнашивается и выходит из строя;
- Слишком низкая температура в морозильной камере холодильника Стинол. К дополнительным симптомам можно отнести недостаточность регулировки посредством терморегулятора, шум при работе компрессора и теплового реле, повышенный расход электричества. Причина этого явления в залипании контактов пускового или пускозащитного реле. При игнорировании проблемы возможно серьезное повреждение мотора-компрессора и его последующая замена;
- Короткий цикл функционирования бытового прибора Стинол 103. К признакам неисправности относят слабое обмерзание морозильной камеры Стинол, частое выключение мотора, неполадки с конденсатом, выход терморегулятора из строя.
В подобных ситуациях необходимо получить доступ непосредственно к пусковому (пускозащитному) реле. Для этого:
- Отключаем холодильник Стинол 101 от электрической сети.
- Ищем тепловое реле, оно находится около мотора-компрессора.
- Разжимаем скобу, сделать это можно посредством отвертки.
- Отключаем пускозащитный механизм от мотора.
- Разбираем корпус пускового реле для компрессора холодильника Стинол:
- отделяем болт;
- освобождаем крышку.
- Проводим визуальный осмотр конструкции.
- Отделяем контакты, проводим их очищение спиртовой салфеткой и наждачкой.
- Вынимаем шток, осматриваем его, зачищаем поврежденные места.
- Проверяем состояние катушки, сердечника и пружины.
Если явных повреждений не видно (гнезда не обгорели, корпус чист, а вольфрамовая пружина не ослаблена), остается собрать пусковое реле для холодильника Стинол обратно, вставить его на место и подключить бытовой прибор к электричеству. Если он на протяжении получаса работает без перебоев и лишнего шума – значит неполадка устранена. Противоположный результат является основанием для вызова профессионального мастера и (или) замены пускозащитного реле.
Инструмент для выявления людей с высоким будущим риском развития диабета 2 типа
J Diabetes Investig. 2020 июл; 11 (4): 844–855.
, 1 , 2 , 2 , 3 , 1 , 2 , 2 , 4 , 2 , 5 , 2 , 6 , 7 , 8 , 9 и 2 , 8 , 10Сухад Бахиджри
1 Кафедра клинической биохимии, Медицинский факультет, Университет короля Абдулазиза, Джидда Саудовская Аравия,
2 Саудовская исследовательская группа по изучению диабета, Центр медицинских исследований короля Фахда, Университет короля Абдулазиза, Джидда Саудовская Аравия,
Раджа Аль-Раддади
2 Саудовская исследовательская группа по изучению диабета, Центр медицинских исследований короля Фахда, Университет короля Абдулазиза, Джидда Саудовская Аравия,
3 Кафедра общественной медицины, Университет короля Абдулазиза, Джидда Саудовская Аравия,
Гада Аджабнор
1 Кафедра клинической биохимии, Медицинский факультет, Университет короля Абдулазиза, Джидда Саудовская Аравия,
2 Саудовская исследовательская группа по изучению диабета, Центр медицинских исследований короля Фахда, Университет короля Абдулазиза, Джидда Саудовская Аравия,
Ханан Джамби
2 Саудовская исследовательская группа по изучению диабета, Центр медицинских исследований короля Фахда, Университет короля Абдулазиза, Джидда Саудовская Аравия,
4 Департамент питания и питания, Факультет гуманитарных наук и дизайна, Медицинский факультет, Университет короля Абдулазиза, Джидда Саудовская Аравия,
Джавахер Аль Ахмади
2 Саудовская исследовательская группа по изучению диабета, Центр медицинских исследований короля Фахда, Университет короля Абдулазиза, Джидда Саудовская Аравия,
5 Кафедра семейной медицины, Медицинский факультет, Университет короля Абдулазиза, Джидда Саудовская Аравия,
Анвар Бораи
2 Саудовская исследовательская группа по изучению диабета, Центр медицинских исследований короля Фахда, Университет короля Абдулазиза, Джидда Саудовская Аравия,
6 Международный медицинский исследовательский центр имени короля Абдаллы (KAIMRC), Медицинский колледж, Университет медицинских наук короля Сауда бин Абдель Азиза (KSAU ‐ HS), Джидда Саудовская Аравия,
Ноэль С.
Баренго7 Департамент медицинских исследований и исследований в области народонаселения, Медицинский колледж Герберта Вертхайма, Международный университет Флориды, Майами Флорида, США,
8 Департамент общественного здравоохранения, Хельсинкский университет, Хельсинки Финляндия,
9 Медицинский факультет, Рижский университет Страдиня, Рига Латвия,
Яакко Туомилехто
2 Саудовская исследовательская группа по изучению диабета, Центр медицинских исследований короля Фахда, Университет короля Абдулазиза, Джидда Саудовская Аравия,
8 Департамент общественного здравоохранения, Хельсинкский университет, Хельсинки Финляндия,
10 Департамент решений для общественного здравоохранения, Национальный институт здоровья и социального обеспечения, Хельсинки Финляндия,
1 Кафедра клинической биохимии, Медицинский факультет, Университет короля Абдулазиза, Джидда Саудовская Аравия,
2 Саудовская исследовательская группа по изучению диабета, Центр медицинских исследований короля Фахда, Университет короля Абдулазиза, Джидда Саудовская Аравия,
3 Кафедра общественной медицины, Университет короля Абдулазиза, Джидда Саудовская Аравия,
4 Департамент питания и питания, Факультет гуманитарных наук и дизайна, Медицинский факультет, Университет короля Абдулазиза, Джидда Саудовская Аравия,
5 Кафедра семейной медицины, Медицинский факультет, Университет короля Абдулазиза, Джидда Саудовская Аравия,
6 Международный медицинский исследовательский центр имени короля Абдаллы (KAIMRC), Медицинский колледж, Университет медицинских наук короля Сауда бин Абдель Азиза (KSAU ‐ HS), Джидда Саудовская Аравия,
7 Департамент медицинских исследований и исследований в области народонаселения, Медицинский колледж Герберта Вертхайма, Международный университет Флориды, Майами Флорида, США,
8 Департамент общественного здравоохранения, Хельсинкский университет, Хельсинки Финляндия,
9 Медицинский факультет, Рижский университет Страдиня, Рига Латвия,
10 Департамент решений для общественного здравоохранения, Национальный институт здоровья и социального обеспечения, Хельсинки Финляндия,
Автор, ответственный за переписку.Поступила 04.07.2019; Пересмотрено 3 января 2020 г .; Принято 2020 13 января
Copyright © 2020 Авторы. Журнал исследований диабета, опубликованный Азиатской ассоциацией по изучению диабета (AASD) и John Wiley & Sons Australia, Ltd. Это статья в открытом доступе на условиях http://creativecommons.org/licenses/by-nc-nd/ 4.0 / Лицензия, которая разрешает использование и распространение на любом носителе при условии правильного цитирования оригинальной работы, использования в некоммерческих целях и без каких-либо модификаций или адаптаций.Эта статья цитировалась в других статьях в PMC.Abstract
Цели / Введение
Разработать шкалу неинвазивного риска для выявления саудовцев, страдающих преддиабетом или недиагностированным диабетом 2 типа.
Методы
Взрослые саудиты без диабета были отобраны случайным образом с использованием метода стратифицированной двухэтапной кластерной выборки. Демографические, диетические переменные, переменные образа жизни, личный и семейный анамнез собирались с помощью анкеты. Были проведены измерения артериального давления и антропометрические параметры.Рассчитан индекс массы тела. Был проведен 1-часовой пероральный тест на толерантность к глюкозе. Измеряли гликированный гемоглобин, уровень глюкозы в плазме натощак и через 1 час, и полученные значения использовали для определения предиабета и диабета 2 типа (дисгликемии). Модели логистической регрессии использовались для оценки связи между различными факторами и дисгликемией, а сводная статистика Хосмера – Лемешоу использовалась для оценки согласия.
Результаты
Всего было включено 791 мужчина и 612 женщин, из которых 69 страдали диабетом, а 259 – преддиабетом.Распространенность дисгликемии составила 23%, увеличиваясь с возрастом и достигая 71% у взрослых в возрасте 65 лет и старше. При однофакторном анализе статистически значимыми были возраст, индекс массы тела, окружность талии, использование гипотензивных препаратов, гипергликемия в анамнезе, низкая физическая активность, короткий сон и семейный анамнез диабета. Окончательная модель Саудовской оценки риска диабета включала пол, возраст, окружность талии, гипергликемию в анамнезе и семейный анамнез диабета с оценкой от 0 до 15.Его соответствие, основанное на оценке с использованием кривой рабочих характеристик приемника, было хорошим, с площадью под кривой 0,76 (95% доверительный интервал 0,73–0,79). Предлагаемая граница для дисгликемии – 5 или 6, с чувствительностью и специфичностью примерно 0,7.
Заключение
Оценка риска диабета в Саудовской Аравии – это простой инструмент, который может эффективно отличить саудовцев с высоким риском дисгликемии.
Ключевые слова: Оценка риска диабета, Дисгликемия, население Саудовской Аравии
Резюме
Мы стремились разработать неинвазивную оценку риска для выявления саудовцев с преддиабетом или недиагностированным диабетом 2 типа.Взрослых саудовцев без диабета набирали случайным образом из населения Саудовской Аравии. Для определения преддиабета и диабета 2 типа (дисгликемии) использовались различные анализы крови. Окончательная модель Саудовской оценки риска диабета включала пол, возраст, окружность талии, гипергликемию в анамнезе и семейный анамнез диабета, с оценкой от 0 до 15, а пороговая точка для дисгликемии составляла 5 или 6.
Введение
Растущая распространенность диабета 2 типа во всем мире и связанное с ним социально-экономическое бремя ставят проблемы для правительств всех стран 1 .Предиабет опережает развитие диабета 2 типа на несколько лет 2 , 3 , 4 . В большинстве случаев предиабет остается недиагностированным и, следовательно, не лечится, что приводит к дальнейшему ухудшению метаболической регуляции и усилению сосудистых осложнений 2 , 3 , 4 , что приводит к повышенному риску прогрессирования диабета и развития сердечно-сосудистых заболеваний. 3 , 5 . К счастью, диабет 2 типа можно предотвратить и даже обратить вспять, что доказано различными исследованиями 6 , 7 , 8 , 9 , 10 , 11 , 12 . Усилия по профилактике диабета 2 типа необходимо начинать как можно раньше и учитывать различные факторы восприимчивости, многие из которых могут быть специфическими для населения. Следовательно, раннее выявление людей с высоким риском диабета 2 типа будет важным компонентом предотвращения новых случаев и снижения затрат 8 , 9 , 12 . Некоторые доступные модели оценки риска диабета требуют специальных лабораторных тестов после диагностической оценки 13 , 14 , 15 , поэтому они не являются практическими инструментами для оценки риска при скрининге большой популяции 16 .Тем не менее, инструменты скрининга, такие как шкалы нематериальных рисков, которые требуют только информации, которую участник может заполнить самостоятельно, предлагают эффективный метод выявления лиц с бессимптомным диабетом 2 типа и преддиабетом. Параметры, включенные в такие шкалы нематериального риска, являются известными факторами риска диабета 2 типа. Обычно включались следующие прогностические переменные: возраст, показатели ожирения, отсутствие физической активности, показатели диеты, семейный анамнез диабета 2 типа, артериальная гипертензия и нарушения метаболизма глюкозы в анамнезе.Кроме того, другие факторы, такие как нарушения сна, история курения, время сидения и т. Д., Могут рассматриваться как нелабораторные параметры для оценки риска диабета. 16 , 17 , 18 , 19 , 20 , 21
Одной из первых оценок риска, которая была разработана, была Финская шкала риска диабета (FINDRISC) 16 , которая была используется в финской системе первичной медико-санитарной помощи для выявления лиц с высоким риском, которым могут быть полезны вмешательства или которые заслуживают дальнейшего исследования с использованием перорального теста на толерантность к глюкозе (OGTT) 10 , 17 .Различные модели оценки риска, основанные на FINDRISC, были проверены и доработаны и использовались в других странах 18 , 19 , 20 . Однако потребовались модификации для повышения специфичности и чувствительности в результате генетики и характеристик образа жизни каждой популяции 18 , 19 , 20 , 21 .
Саудовская Аравия имеет один из самых высоких показателей распространенности диабета в мире 22 . Усилия по борьбе с этой эпидемией пока не увенчались успехом, учитывая отмеченный рост за последние годы 23 , 24 , 25 , 26 .В связи с этим выявление людей с бессимптомным диабетом 2 типа и преддиабетом (например, дисгликемией) среди населения Саудовской Аравии приобретает первостепенное значение, особенно учитывая длительный бессимптомный период до выявления диабета 2 типа 3 , 7 , и столько же вновь диагностированных пациентов уже демонстрируют признаки микрососудистых осложнений 7 , 27 . Целенаправленный скрининг на дисгликемию с использованием скринингового опросника в качестве первого шага оказался успешным в выявлении дисгликемии и возможности раннего вмешательства 10 , 17 , 18 , 19 , 20 , 21 . Попытки построить оценку риска диабета в Саудовской Аравии, предложенные ранее 28 , 29 , 30 , включали различные ограничения, препятствующие их широкому применению.
Таким образом, мы стремились разработать действенный и простой в использовании инструмент, чтобы выбор переменных и их относительных весов для включения в Саудовскую шкалу риска диабета (SADRISC) лучше всего подходил для выявления саудовцев с недиагностированным типом 2. диабет или преддиабет. Кроме того, из-за различий в генетике и характеристиках образа жизни финнов и саудовцев, а также ожидаемого влияния на используемую оценку риска, мы стремились сравнить эффективность разработанной модели (т.е., чувствительность и специфичность) с прогнозирующей моделью FINDRISC 16 .
Методы
Дизайн исследования
Для набора взрослых саудовцев, не страдающих диабетом, из государственных медицинских центров (PHCC) использовался перекрестный дизайн с использованием метода стратифицированной двухэтапной кластерной выборки в период с июля 2016 года по февраль 2017 года 31 . На первом этапе случайным образом были выбраны по три PHCC из каждого из пяти географических секторов Джидды. На втором этапе подходящие люди (взрослые в возрасте ≥20 лет, у которых ранее не был диагностирован диабет) были включены с использованием систематической выборки до достижения целевого размера выборки, который был рассчитан на основе предыдущего исследования в Джидде 26 .Исключались лица с ранее диагностированным диабетом, раком, заболеваниями почек или печени, сердечно-сосудистыми заболеваниями, желудочно-кишечными заболеваниями, требующими специальной диеты, физическими или умственными недостатками, а также беременные женщины.
Общий размер выборки составлял 1500 человек (750 мужчин и 750 женщин), по 300 человек в каждой 10-летней возрастной группе (20–29, 30–39, 40–49, 50–59, ≥60 лет). Размер выборки был рассчитан для каждого центра, чтобы отразить плотность населения.
Этическое одобрение было получено от Комитета по этике исследований на людях медицинского факультета Университета короля Абдулазиза и Комитета по этике исследований Министерства здравоохранения Королевства Саудовская Аравия.
Сбор данных
Анкета на арабском языке была разработана для сбора информации, охватывающей демографические (возраст, пол и т. Д.), Диетические (потребление фруктов, овощей, красного мяса, хлеба и злаков, горячих и холодных напитков) и переменные образа жизни ( физическая активность, продолжительность сна, часы сидения и привычки к курению), а также медицинский анамнез, включая текущие лекарства, предыдущую дисгликемию, дислипидемию и семейный анамнез хронических заболеваний. Собранная информация была выбрана на основе предыдущих факторов, связанных с дисгликемией в других группах населения 5 , 6 , 7 , 8 , 9 , 10 , 11 , 12 , 16 , 19 , 20 , 21 .Студентов-медиков обучали проводить собеседования и выполнять другие необходимые задачи.
После набора участники подписали форму согласия и получили указание голодать в течение 8–14 часов. Во время второго визита был взят образец крови натощак для определения уровня глюкозы в плазме натощак (FPG) и гликозилированного гемоглобина (HbA1c) с последующим приемом 50 г раствора глюкозы (CASCO NERL Diagnostics, East Providence, RI, США). затем через 1 час был взят другой образец для оценки глюкозы (1-часовой OGTT) 32 , 33 .Для глюкозы использовали пробирки с цитратом натрия, и образцы крови немедленно помещали на лед и транспортировали в Университет короля Абдулазиза, где плазма отделялась и замораживалась при -80 ° C. Для HbA1c использовали пробирки с этилендиаминтетрауксусной кислотой, которые хранили при 4 ° C для последующего анализа в конце каждой рабочей недели. Во время ожидания сборщики данных провели антропометрические измерения и измерения артериального давления (АД) с использованием стандартного оборудования и методов. Рост измеряли босиком с точностью до нуля.5 см на стационарном ростометре. Вес измерялся с точностью до 0,5 кг при ношении легкой уличной одежды с использованием портативных калиброванных весов (Omron BF511; OMRON Healthcare, Киото, Япония). Эти измерения использовались для расчета индекса массы тела (ИМТ). Окружность талии (WC) измеряли на полпути между нижним ребром и гребнем подвздошной кости с точностью до 0,5 см. Используя WC для определения абдоминального ожирения, первое пороговое значение для повышенного риска было определено как> 94 см для мужчин и> 80 см для женщин, а второе пороговое значение как> 102 см для мужчин и> 88 см для женщин. 34 , 35 .АД измеряли с помощью электронного сфигмоманометра (KBM Mercurial Desk type SM-300; Kawamoto Corporation, Осака, Япония). Два измерения АД были сняты после того, как человек сидел в течение 10 минут с интервалом в 1 минуту, и было рассчитано среднее из двух показаний. Если была обнаружена разница> 5 мм рт. Ст. Между этими двумя измерениями, проводилось третье измерение и вычислялось среднее из двух ближайших значений. Артериальная гипертензия определялась как систолическое АД ≥140 мм рт.ст. и / или диастолическое АД ≥90 мм рт.ст. или текущее употребление гипотензивных препаратов 36 .
Биохимические анализы
Образцы цельной крови и плазмы регулярно отправлялись в аккредитованную лабораторию клинической химии при госпитале Национальной гвардии в Джидде. HbA1c измеряли с помощью жидкостной хроматографии высокого давления с использованием автоматического анализатора HbA1c G8 (TOSOH Corporation, Ямагути, Япония). Глюкозу в плазме измеряли спектрофотометрическими методами с использованием автоанализатора Architect c8000 (Abbott, Abbott Park, IL, USA).
Определения диабета и преддиабета
Предиабет определялся как HbA1c 5.7–6,4% (39–46 ммоль / моль), ГПН 6,1–6,9 ммоль / л (нарушение глюкозы натощак) или глюкоза в плазме через 1 час (1-hPG) 8,6–11,0 ммоль / л (нарушение толерантности к глюкозе). Участники с HbA1c ≥6,5%, FPG ≥7 ммоль / л или 1-часовым OGTT ≥11,1 ммоль / л считались больными диабетом 33 , 37 , 38 , 39 . Считалось, что люди с преддиабетом или диабетом страдают дисгликемией.
Статистический анализ
Данные были проанализированы с помощью IBM SPSS statistics версии 20. 0 для Windows (IBM Corporation, Армонк, Нью-Йорк, США). Описательная статистика, частота, среднее значение и стандартное отклонение использовались для описания исходных характеристик исследуемой популяции. Диагностика мультиколлинеарности проводилась для проверки корреляции между независимыми переменными. BMI и WC показали корреляцию> 0,6 и, таким образом, превысили порог, указывающий на мультиколлинеарность. В окончательную модель оценки риска был включен только WC. Не скорректированные и скорректированные модели логистической регрессии использовались для оценки связи между социально-демографическими факторами риска и привычками образа жизни и переменными исхода: преддиабетом, диабетом 2 типа и дисгликемией.Сводная статистика Хосмера – Лемешоу использовалась для оценки соответствия модели. Уровень статистической значимости был установлен на 0,05.
Сначала был проведен одномерный логистический регрессионный анализ, чтобы определить, какие переменные в значительной степени связаны с дисгликемией. Во-вторых, эти переменные были включены в многомерные модели для разработки окончательной модели SADRISC. После методологии разработки FINDRISC, логистическая регрессия использовалась для вычисления β-коэффициентов для известных факторов риска диабета 2 типа.Коэффициенты (β) модели использовались для присвоения значения баллов для каждой переменной, а общий балл риска диабета рассчитывался как сумма этих баллов. Общая оценка риска дисгликемии была определена с использованием полной модели, исходя из β-коэффициента, следующим образом: для β = 0,01–0,49 балл равнялся 1; для β = 0,50–0,9 – 2 балла; для β = 0,9–1,2 – 3 балла; для β = 1,2–1,6 – 4 балла; а для β> 1,6 – 5. Самая низкая категория (эталон) каждой переменной получила оценку 0.Общий балл риска дисгликемии рассчитывали как сумму индивидуальных баллов.
Была построена кривая рабочих характеристик приемника, и были рассчитаны чувствительность, специфичность, а также положительные и отрицательные прогностические значения для SADRISC для нескольких пороговых значений. SADRISC также был протестирован по модели FINDRISC.
Результаты
Всего было набрано 1 477 взрослых; однако, за исключением туалета, все остальные данные были доступны для 1 403 человек. Измерения WC были доступны для 1376 участников.В большинстве исключенных случаев лабораторные пробы отсутствовали по разным причинам (гемолиз, отсутствие этикеток или сломанные пробирки). Средний возраст составил 32 ± 11,5 года; 32 ± 10,7 для мужчин и 34 ± 12,4 для женщин в возрасте от 20 до 81 года. Характеристики исследуемой популяции представлены в таблице.
Таблица 1
Описательные демографические, образ жизни и антропометрические характеристики участников исследования оценки риска диабета в Саудовской Аравии
Переменная | Всего ( n = 1 403) n (%) | Мужчины ( n = 791) n (%) | Женщины ( n = 612) n (%) | ||||
---|---|---|---|---|---|---|---|
Возрастная группа (лет) | |||||||
<35 | 926 (66) | 566 (72) | 360 (59) | ||||
35–44 | 261 9046 (19) 134 (17) | 127 (21) | |||||
45–54 | 135 (10) | 53 (7) | 82 (13) | ||||
55–64 | 60 (4) | 25 (3) | 35 (6) | ||||
> 64 | 21 (1) | 13 (2) | 8 (1) | ||||
Индекс массы тела (кг / м 2 ) | |||||||
<25 | 495 (35) | 269 (34) | 226 (37) | ||||
25– <30 | 493 (35) | 293 (37) | 200 (33) | ||||
≥30 | 415 (30) | 229 (29) | 186 (30) | ||||
Окружность талии (см) | |||||||
Нормальный (мужчины <94 см, ширина <80 см примета) | 523 (38) | 332 (43) | 191 (32) | ||||
Абдоминальное ожирение 1 уровень (мужчины> 94–102, женщины> 80–88) | 330 (24) | 213 (27) | 117 (20) | ||||
Уровень абдоминального ожирения 2 (мужчины> 102, женщины> 88) | 523 (38) | 237 (30) | 286 (48) | ||||
Этническое происхождение | |||||||
Арабские племена | 1070 (76) | 632 (80) | 438 (72) | ||||
Африканские племена | 72 (5) | 29 (4) | 43 | ||||
Средиземноморские страны | 67 (5) | 27 (3) | 40 (7) | ||||
Индийский континент | 95 (7) | 62 (8) | 33 (5) | ||||
Центральная Азия | 20 (1) | 9 (1) | 11 (2) | ||||
Юго-Восточная Азия | 38 (3) | 9046 3 17 (2)21 (3) | |||||
Смешанный | 41 (3) | 15 (2) | 26 (4) | ||||
Физическая активность (30 мин / день – 5 дней в неделю ) | |||||||
Нет | 790 (56) | 435 (55) | 355 (58) | ||||
Да | 613 (44) | 356 (45) | 257 (423) | Продолжительность сна (ч) | |||
≤6 | 553 (40) | 339 (43) | 214 (35) | ||||
> 6–8 | 720 (51) | 408 (52) | 312 (51) | ||||
> 8 | 130 (9) | 44 (5) | 86 (14) | ||||
часов в день | |||||||
<4 | 263 (18. 7) | 106 (13,4) | 157 (25,7) | ||||
4–5 | 426 (30,6) | 239 (30,2) | 187 (30,6) | ||||
6–8 438458 | 31,2) | 278 (35,1) | 160 (26,1) | ||||
> 8 | 276 (19,7) | 168 (21,2) | 108 (17,6) | ||||
Некурящие привычки 8 курильщики | 956 (68,1) | 447 (56,6) | 509 (83. 2) | ||||
Текущие курильщики | 303 (21,6) | 261 (33) | 42 (6,9) | ||||
Пассивные курильщики | 98 (7) | 39 (4,9) | 59 | ||||
Бывшие курильщики | 46 (3,3) | 44 (5,6) | 2 (0,3) | ||||
Ежедневное потребление фруктов или овощей (как минимум одна порция) | |||||||
Нет | 511 (36) | 315 (40) | 196 (32) | ||||
Да | 892 (64) | 476 (60) | 416 (68) |
При лабораторных исследованиях было обнаружено, что 69 человек имели диабет (49 мужчин и 20 женщин) и 259 человек имели предиабет (146 мужчин и 113 женщин). На рисунке показана доля людей, у которых была диагностирована дисгликемия по каждому из трех использованных показателей гликемии. В общей сложности 60% участников были идентифицированы с помощью 1-hPG (32% с одним только 1-hPG), 59% с помощью HbA1c (31% с одним только HbA1c), 19% с использованием FPG (6% с одним только FPG) и только 28 участников (9%) от всей выборки с дисгликемией имели повышенные значения всех трех показателей гликемии одновременно.
Диаграмма Венна для выявления дисгликемии у участников скрининга гликемии в Саудовской Аравии.Точка отсечения для глюкозы в плазме натощак (ГПН) составляла 6,1 ммоль / л, глюкоза в плазме через 1 час (1-hPG) 8,6 ммоль / л и гликозилированный гемоглобин (HbA1c) 5,7% / 39 ммоль / моль.
Клинико-биохимические характеристики участников в разбивке по полу представлены в таблице. Распространенность дисгликемии увеличивалась с возрастом (таблица). В количественном отношении распространенность у мужчин выше, чем у женщин, но она достигла статистической значимости только в возрастной группе 35–44 года. Люди с дисгликемией были старше, полнее и менее физически активными (таблица).
Таблица 2
Клинические и биохимические характеристики участников Саудовской Аравии по шкале риска диабета
Переменная | Всего ( n = 1 403) | Мужчины ( n = 791) | Женщины ( n = 612) | |||
---|---|---|---|---|---|---|
FPG, ммоль / л (среднее ± стандартное отклонение) | 4,4 ± 1,4 | 4,4 ± 1.6 | 4,4 ± 1,0 | |||
1 час, PG ммоль / л (среднее ± стандартное отклонение) | 6,6 ± 2,6 | 6,6 ± 2,9 | 6,6 ± 2,2 | |||
HbA1c,% (среднее ± стандартное отклонение) | 5,2 ± 1,0 | 5,3 ± 0,7 | 5,3 ± 0,6 | |||
Ммоль / моль (среднее ± стандартное отклонение) | 34,6 ± 7,0 | 34,7 ± 7,4 | 34,5 ± 6,5 | |||
SBP (среднее SD) | 118 ± 15 | 122 ± 14 | 113 ± 16 | |||
Люди с высокими ценностями ( n ) | 97 (6. 9%) | 62 (7,8%) | 35 (5,7%) | |||
ДАД (среднее ± стандартное отклонение) | 73 ± 12 | 75 ± 11 | 71 ± 12 | |||
Люди с высокими значениями ( n ) | 141 (10,0%) | 88 (11,1%) | 53 (8,7%) | |||
Люди с гипертонией ( n ) | 222 (15,8%) | 129 (16,3 %) | 93 (15,2%) | |||
Использование препаратов для снижения артериального давления (%) | 4 | 3 | 6 | |||
Гипергликемия в анамнезе (при медицинском осмотре, во время болезни или беременности ) | 8% | 14% | ||||
Семейный анамнез сахарного диабета (%) | ||||||
Да: дедушка или бабушка, дядя, тетя или двоюродная сестра | 11 | 11 | 12 Да : Биологический отец, мать или брат или сестра | 52 | 4 9 | 56 |
Оценка на основе FINDRISC (среднее ± стандартное отклонение) | 9 ± 5 | 8 ± 4 | 9 ± 5 |
Таблица 3
Распространенность дисгликемии в зависимости от пола и возраста Саудовская гликемия
Все | Мужчины | Женщины | P -значение | ||||
---|---|---|---|---|---|---|---|
% | n | % | n | % | n | ||
Возрастная группа | |||||||
<35 лет ( n = 926) | 14 | 128 | 15 | 87 | 11 | 41 | 0. 097 |
35–44 лет ( n = 261) | 36 | 93 | 43 | 57 | 28 | 36 | 0,020 |
45–54 n 135) | 44 | 60 | 49 | 26 | 42 | 34 | 0,478 |
55–64 года ( n = 60) | 53 | 32 | 49 | 17 | 0. 439 | ||
≥65 лет ( n = 21) | 71 | 15 | 77 | 10 | 63 | 5 | 0,631 |
1 n Все (всего ) n = 791, женщины n = 612) | 23 | 328 | 25 | 195 | 22 | 133 | 0.204 |
Таблица 4
Параметры сравнения, параметры сравнения демографические, антропометрические характеристики и характеристики образа жизни между дисгликемическими и нормогликемическими лицами
Нормогликемия ( n = 1075) | Дисгликемия ( n = 328) | P -значение | |||
---|---|---|---|---|---|
Глюкоза в плазме натощак, ммоль / л (среднее ± стандартное отклонение ) | 4. 1 ± 0,9 | 5,3 ± 2,1 | <0,001 | ||
Глюкоза в плазме через 1 час, ммоль / л (среднее ± стандартное отклонение ) | 5,8 ± 1,6 | 9,2 ± 3,4 | <0,001 | ||
HbA1c,% (среднее ± стандартное отклонение ) | 4,98 ± 0,9 | 5,8 ± 1,1 | <0,001 | ||
Возраст, лет (среднее ± стандартное отклонение) | 30,2 ± 9,9 | 39,8 ± 13 | <0. 001 | ||
Пол | |||||
Мужчина, n = 791 ( n ) | 596 (55,4%) | 195 (59,5%) | 0,204 | ||
904 Женский, 904 n ) | 479 (44,6%) | 133 (40,5%) | |||
ИМТ кг / м 2 ( n ) | |||||
<25 | 435 (40,5461) | (18,3%)<0,001 | |||
25– <30 | 380 (35. 3%) | 113 (34,5%) | |||
≥30 | 260 (24,2%) | 155 (47,3%) | |||
Окружность талии, см ( n ) * | |||||
Нормальный ( мужчины <94 см, женщины <80 см) | 468 (44,4%) | 55 (17,1%) | <0,001 | ||
Абдоминальное ожирение 1 уровень (мужчины> 94–102 см, женщины> 80–88 см) | 244 (23,1%) | 86 (26,7%) | |||
Абдоминальное ожирение 2 уровня (мужчины> 102 см) , женщины> 88 см) | 342 (32. 4%) | 181 (56,2%) | |||
Этническое происхождение ( n ) | |||||
Арабские племена | 830 (77,2%) | 240 (73,2%) | 0,031 | ||
Африканские племена | 52 (4,8%) | 20 (6,1%) | |||
Средиземноморские страны | 48 (4,5%) | 19 (5,8%) | |||
Индийский континент | 62 ( 5,8%) | 33 (10,1%) | |||
Центральная Азия | 19 (1. 8%) | 1 (0,3%) | |||
Юго-Восточная Азия | 30 (2,8%) | 8 (2,4%) | |||
Смешанный | 34 (3,2) | 7 (2,1%) | |||
Статус курения ( n ) | |||||
Некурящие | 734 (68,3%) | 222 (67,7%) | 0,100 | 21,1%) | 76 (23,2%) |
Пассивные курильщики | 83 (7. 7%) | 15 (4,6) | |||
Предыдущие курильщики | 31 (2,9%) | 15 (4,6%) | |||
Физическая активность, 30 мин / день – 5 дней в неделю ( n ) | |||||
№ | 584 (54,3%) | 206 (62,8%) | 0,004 | ||
Да | 491 (45,7%) | 122 (37,2%) | |||
Продолжительность сна, ч ( n ) | |||||
<5 | 77 (7. 2%) | 39 (11,9%) | 0,057 | ||
5–6 | 331 (30,8%) | 106 (32,3%) | |||
> 6–7 | 333 (31%) | 94 (28,7%) | |||
> 7–8 | 234 (21,8%) | 59 (18%) | |||
> 8 | 100 (9,3%) | 30 (9,1%) | |||
Часы работы в день ( n ) | |||||
<4 | 192 (17,8%) | 71 (21. 6%) | 0,412 | ||
4–5 | 326 (30,3%) | 100 (30,5%) | |||
6–8 | 344 (32,0%) | 94 (28,7%) | |||
> 8 | 213 (19,8%) | 63 (19,2%) | |||
Ежедневное потребление фруктов или овощей (минимум одна порция) ( n ) | |||||
№ | 392 (36,5%) | 119 (36,3%) | 0,951 | ||
Есть | 683 (63. 5%) | 209 (63,7%) |
В таблице показаны результаты одномерного анализа прогностической способности восьми переменных, включенных в FINDRISC, включая пол и часы сна. Возраст, ИМТ, WC, использование гипотензивных препаратов, гипергликемия в анамнезе, семейный анамнез диабета, низкая физическая активность и короткий сон были статистически значимыми, тогда как диета (регулярное потребление фруктов и овощей) – нет.
Таблица 5
Не скорректированные и скорректированные отношения шансов (95% доверительные интервалы) для предикторов дисгликемии у участников скрининга гликемии в Саудовской Аравии
Не скорректировано | Скорректировано | OR OR | 95% CI | ||||||
---|---|---|---|---|---|---|---|---|---|
Пол | |||||||||
Мужчины | Ref | Ref | |||||||
Женщины | 0. 85 | 0,66–1,09 | 0,51 | 0,37–0,70 | |||||
Возрастная группа | |||||||||
<35 лет | Ref | Ref | |||||||
2,92 | 2,07–4,11 | ||||||||
45–54 года | 4,99 | 3,39–7,35 | 4,04 | 2,60–6,27 | |||||
55–64 лет. 13 | 4,15–12,23 | 5,22 | 2,86–9,53 | ||||||
> 64 лет | 15,59 | 5,94–40,91 | 8,58 | 3,02–24,38 | 3 9045 кг / м 2 | Ссылка | Ссылка | ||
25–30 кг / м 2 | 2,16 | 1,53–3,04 | 1,21 | 0,79 30 кг / м 2 | 4. 31 | 3,08–6,03 | 1,81 | 1,08–3,05 | |
Окружность талии FINDRISC | |||||||||
<94 см (мужчины) / <80 см (женщины) | Ref | 9046 | |||||||
94–102 см (мужчины) / 80–88 см (женщины) | 2,99 | 2,07–4,35 | 2,29 | 1,48–3,53 | |||||
> 102 см (мужчины) /> 88 см (женщины) | 4,50 | 3,23–6,28 | 1. 80 | 1.07–3.03 | |||||
Ежедневная физическая активность 30 минут | |||||||||
Да | Ref | Ref | |||||||
Нет | 1.42 | 1,2 1,69 | |||||||
Ежедневное потребление фруктов или овощей | |||||||||
Нет | Ссылка | Ссылка | |||||||
Да | 1,01 | 0. 78–1,303 | 0,98 | 0,73–1,32 | |||||
Количество часов сна ежедневно | |||||||||
<6 часов | 1,32 | 1,02–1,71 | 1,20 | 4 0,89–60 9045 6451 9045 | Ref | Ref | |||
> 8 ч | 1,11 | 0,71–1,74 | 1,49 | 0,88–2,51 | |||||
лекарства для снижения артериального давления Ссылка | Ссылка | ||||||||
Да | 5. 02 | 2,96–8,52 | 1,62 | 0,87–3,00 | |||||
История гипергликемии (при медицинском осмотре, во время болезни или беременности) | |||||||||
№ | Ref | ||||||||
Да | 2,28 | 1,52–3,44 | 1,56 | 0,96–2,53 | |||||
Семейный анамнез сахарного диабета | |||||||||
Нет | Ref | Ref | Ref | Ref | дедушка, бабушка, дядя, тетя или двоюродный брат | 0. 53 | 0,31–0,91 | 1,01 | 0,56–1,82 |
Да: биологический отец, мать или брат или сестра | 1,75 | 1,33–2,29 | 1,80 | 1,33–2,29 | 1,80 | 1,33–2,29 для SADRISC включены пять переменных: пол, возраст, WC, история гипергликемии и семейная история диабета (таблица). Из-за мультиколлинеарности с WC, BMI не был включен в модель. Мы провели анализ чувствительности с использованием BMI вместо WC, и результаты были почти одинаковыми (данные не показаны).Значения баллов варьируются от 0 до 15. Подбор модели SADRISC, основанный на оценке с использованием кривой рабочих характеристик приемника, был достаточно хорошим, с площадью под кривой 0,76 (95% доверительный интервал 0,73–0,79), что было лучше, чем для FINDRISC (рисунок).Таблица 6. | Скорректированный | Оценка | |
OR | 95% CI | ||||||||
Пол | |||||||||
Женщины | Ref | 0 | Мужчины | 712,03 | 1,50–2,74 | 2 | |||
Возрастная группа | |||||||||
<35 лет | Ссылка | 0 | |||||||
35458 | |||||||||
35458,0 | 2,05–4,03 | 3 | |||||||
45–54 года | 1,40 | 4,05 | 2,64–6,21 | 4 | |||||
55–64 года | 31,77 | 5,829–10,38 | 5 | ||||||
> 64 лет | 2,37 | 10,74 | 3,95–29,21 | 6 | |||||
Окружность талии FINDRISC | |||||||||
/ <80453 ) | Ref | 0 | |||||||
94–102 см (мужчины) / 80–88 см (женщины) | 0,94 | 2,57 | 1,74–3,80 | 3 | см (мужчины) /> 88 см (женщины) | 1. 05 | 2,85 | 1,97–4,12 | 3 |
История гипергликемии (при медицинском осмотре, во время болезни или беременности) | |||||||||
№ | Ref | Да | 0,48 | 1,62 | 1,01–2,60 | 2 | |||
Семейный анамнез сахарного диабета | |||||||||
Нет | Ref | 9046 9046 тетя или двоюродная сестра | 0. 01 | 1,01 | 0,56–1,80 | 0 | |||
Да: биологический отец, мать или брат или сестра | 0,59 | 1,81 | 1,34–2,44 | 2 | максимум 9045 | 15 |
Кривые рабочих характеристик приемника (ROC) для распространенности дисгликемии для оценки риска диабета в Саудовской Аравии (SADRISC) и исходной оценки риска диабета в Финляндии (FINDRISC) у участников скрининга гликемии в Саудовской Аравии.
С использованием различных точек отсечения различия в чувствительности и специфичности показаны в таблице. Похоже, что наиболее практичным выбором будет 5 или 6, с чувствительностью и специфичностью примерно 0,7, и они будут относить 43% и 39% населения к группе высокого риска, соответственно. По 5 баллам все люди в возрасте ≥55 лет и по 6 баллам все в возрасте ≥65 лет считались подверженными высокому риску дисгликемии (таблица).
Таблица 7
Характеристики шкалы риска диабета в Саудовской Аравии с использованием различных пороговых значений аномальной толерантности к глюкозе
SADRISC (0–15 баллов) | Чувствительность | Специфичность | Положительное прогностическое значение | прогностическая ценностьПроцент исследуемой выборки | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Пороговое значение> 4 баллов | 0. 87 | 0,45 | 0,33 | 0,92 | 62 | |||||||||
Пороговое значение> 5 баллов | 0,72 | 0,66 | 0,39 | 0,89 | 43 | 0,89 | 0,69 | 0,69 | 0,40 | 0,88 | 39 | |||
Пороговое значение> 7 баллов | 0,53 | 0,83 | 0,49 | 0,85 | 9045 Чтобы помочь бороться с ростом распространенности диабета 2 типа в Саудовской Аравии, мы стремились разработать неинвазивный инструмент, который лучше всего подходит для выявления людей в Саудовской Аравии с высоким риском недиагностированного диабета 2 типа или преддиабета. Настоящие результаты показали, что FINDRISC достаточно хорошо работал с нашим населением. Однако было подтверждено, что прогностическая достоверность разработанной модели SADRISC лучше с площадью под кривой 0,76 по сравнению с 0,71 для FINDRISC.
