Технические характеристики и принципиальная схема «Стинол 107»
В холодильнике «Стинол 107» реализована система автоматического оттаивания испарителя морозильной камеры (No Frost). Благодаря этому, холодильник «Стинол 107» является полностью автоматическим аппаратом и не требует периодических ручных разморозок испарителя морозильной камеры. По сравнению с классическими двухкамерными моделями, выпускавшимися заводом «Стинол» («Стинол 101», «Стинол 103» и т. п.), электрическая схема электрооборудования холодильника «Стинол 107» значительно сложнее.
Процесс производства искусственного холода в холодильнике «Стинол 107» возложен на однокомпрессорный холодильный агрегат, имеющий два испарителя, соединенных последовательно. В морозильном отделении установлен специальный испаритель системы No Frost, выполненный в виде компактного блока с развитым оребрением. В холодильной камере применен классический для «Стинолов» испаритель плачущего типа.
Общие характеристики холодильника «Стинол-107»
Тип: холодильник с морозильником
Расположение: отдельно стоящий
Расположение морозильной камеры: снизу
Материал покрытия: пластик
Управление: электромеханическое
Энергопотребление: класс C
Количество компрессоров: 1
Количество камер: 2
Количество дверей: 2
Габариты (ШxГxВ): 60x60x167 см
Размораживание морозильной камеры: No Frost
Размораживание холодильной камеры: капельная система
Мощность замораживания: до 4.
5 кг / cутки
Минимальная температура в морозильной камере: -18 °C
Дополнительные возможности: суперзаморозка
Общий объем: 280 л
Объем холодильной камеры: 200 л
Объем морозильной камеры: 80 л
Материал полок: металл

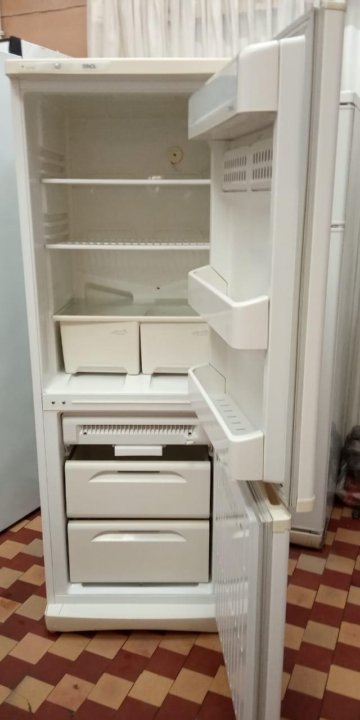

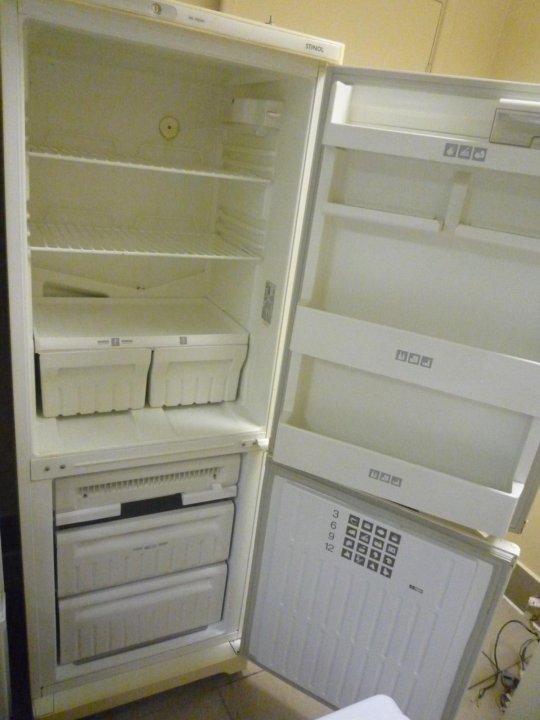

В комплекте: 2 выдвижных ящика и 2 формочки для льда; 4 полки, 3 из них переставляемые по высоте, 2 непрозрачных контейнера для овощей и фруктов, полочки на внутренней стороне дверцы с системой «мультибокс».
Принципиальная схема электрооборудования «Стинол-107»
L – Фаза
N – Нейтраль
ТН1 – терморегулятор
Rh2 – тепловое реле компрессора
RA1 – пусковое реле компрессора
SL1 – индикаторная лампа
IL1 – выключатель лампы освещения холодильной камеры
L1 – лампа освещения холодильной камеры
TIM – таймер
TR – тепловое реле электронагревателя испарителя
IMV – выключатель вентилятора
MV – вентилятор
TF – тепловой плавкий предохранитель
CO1 – компрессор
R1 – электронагреватель испарителя
R2 – электронагреватель поддона испарителя
Вариант схемы холодильника «Стинол-107ER», представленный в технической заводской документации 2000 года
М – электродвигатель вентилятора
SK1 – терморегулятор
КТ – таймер
КК, SК – реле тепловое с термовыключателем
SB1, SB2 – выключатель кнопочный
HLG – лампа индикаторная
ЕL – лампа освещения
ЕК1 – нагреватель испарителя
ЕК2 – нагреватель поддона каплепадения
На схеме условно показано:
- Положение контактов кнопочных выключателей SB1, SB2 – при открытых дверях морозильной и холодильной камер.
- Положение термочувствительных контактов терморегулятора SK1 – при достижении температуры отключения.
Схема холодильного агрегата «Стинол-107»
1 – компрессор
2 – нагнетательный трубопровод
3 – конденсатор
4 – фильтр-осушитель
5 – капиллярная трубка
6 – испаритель холодильной камеры
7 – испаритель морозильной камеры
8 – всасывающий трубопровод
Ремонт холодильников «Стинол 107»
Все мастера по ремонту холодильников, работающие в нашей компании, обладают многолетним опытом. Большинство из сотрудников «ПластХладо» занимаются ремонтом холодильного оборудования свыше 10 лет. За годы своей профессиональной деятельности каждый из них сотни раз успешно проводил ремонт именно холодильников «Стинол», так как эта марка является одной из самых популярных в нашей стране. Также у нас всегда в наличии качественные запчасти для холодильников и всё необходимое оборудование для ремонтных работ.
Более подробно:
О заказе ремонта холодильников «Стинол» на дому в Москве и Подмосковье.
О гарантиях на ремонт холодильников «Стинол 107».
Об ориентировочной стоимости ремонта холодильника «Стинол 107».
О возможных неисправностях холодильников и способах их устранения своими силами.
холодильник cтинол 107er, стинол 107, тольятти
Стинол 107ER
Холодильник двухкамерный . Охлаждение холодильной и морозильной камер осуществляется холодильным агрегатом, выполненным по двух испарительной схеме
Количество камер …………………………….2
Общий объем л………………………………….280
Объем холодильной камеры л…………200
Объем морозильной камеры л……………80
Система оттаивания холодильной камеры…автоматическая
Система оттаивания морозильной камеры…автоматическая
Расход электроэнергии кВт ч/сутки…….
1,3
Потребляемая мощность Вт ……………….180
Габаритные размеры…..……1670х600х600
Масса кг ………………………………………………69
Компрессор CКО-160
Хладагент R134a норма заправки 180 грамм
В состав холодильного агрегата входит: компрессор, конденсатор, испаритель морозильного отделения «No Frost», «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор, медный испаритель, медную трубку магистрали низкого давления : испаритель – компрессор. К минусам – стальной контур подогрева периметра двери – наиболее вероятное возникновение утечек после 5 лет эксплуатации на участке трубопровода, труба жесткая не отоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации перепад температур на этом участке трубопровода от 20 до 80 С.
Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор.
В конденсаторе пары фреона охлаждаются и конденсируются. Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения «No Frost». Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. Каждый капилляр соответствует определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя, фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильной камере. При понижении температуры в морозильной камере фреон начинает кипеть в испарителе холодильной камеры отделения, соединенным последовательно с испарителем МК. Пройдя через испаритель, жидкий фреон превращается в пар, который откачивается компрессором.
Продукты в морозильной камере охлаждаются циркулирующим по камерам холодным воздухом, охлаждённым при прохождении через испаритель «NO FROST». Испаритель, представляет из себя медный радиатор, и располагается в верху морозильной камеры. За испарителем устанавливается вентилятор, который прогоняет воздух через испаритель. При прохождении через испаритель воздух охлаждается и направляется на продукты. Влага, содержащаяся в морозильной камере, вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка происходит каждые 12 часов суммарной работы компрессора, начинается по команде таймера системы «No Frost» и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе и тэном поддона каплепадения. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки испарителя, тэн поддона каплепадения, термоплавкий предохранитель и система слива талой воды.
Продукты в холодильной камере охлаждаются испарителем ХК, находящимся за задней стенкой ХК. На стенке зафиксирован капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры
холодильная камера морозильная камера
Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду.
