Стинол 116: Технические характеристики и принципиальная схема «Стинол 116»
устройство холодильника Стинол 116, ремонт холодильника Стинол 116, тольятти
Тип холодильник с морозильником, расположение морозильной камеры снизу, управление электромеханическое, энергопотребление класс B, количество компрессоров 1, количество камер 2, количество дверей 2, габариты (ШxГxВ) 60x60x185 см, размораживание морозильной камеры ручное, размораживание холодильной камеры капельная система, мощность замораживания до 6 кг/cутки, минимальная температура в морозильной камере -18 °C, объем, общий объем 340 л, объем холодильной камеры 240 л, объем морозильной камеры 100 л, терморегулятор – К59-L1955, фреон R134а норма заправки 145 грамм, компрессор Danfoss NL6FT
В состав холодильного агрегата входит: компрессор, конденсатор, статический испаритель морозильного отделения , «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор, медную трубку магистрали низкого давления : испаритель – компрессор.
Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются. Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения . Гидравлическое сопротивление капиллярного трубопровода подобрано таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя, фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя, охлаждая воздух в морозильном отделении.
Продукты в морозильном отделении охлаждаются статическим испарителем. Испаритель, представляет из себя змеевик, выполняющий и функцию полок. Оттаивание морозильной камеры – ручное. Хорошая теплоизоляция позволяет производить оттайку не чаще одного раза в год.
Продукты в холодильном отделении охлаждаются испарителем ХО, находящимся за задней стенкой ХО. На стенке зафиксирован капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры. Оттайка холодильной камеры автоматическая. При отключении компрессора температура испарителя до следующего замыкания контактов терморегулятора повышается до плюсовой, весь конденсат, вымерзший на задней стенке тает.
Вызов мастера по ремонту холодильников Стинол 116 и диагностика бесплатно
Обслуживаем все районы Тольятти
Гарантия на ремонт холодильника до 12 месяцев
Ремонт холодильника Стинол 116 в день звонка
Принципиальная электрическая схема
Дефекты
1 2 3 4 5 6 7 8 9 10
ремонт холодильника

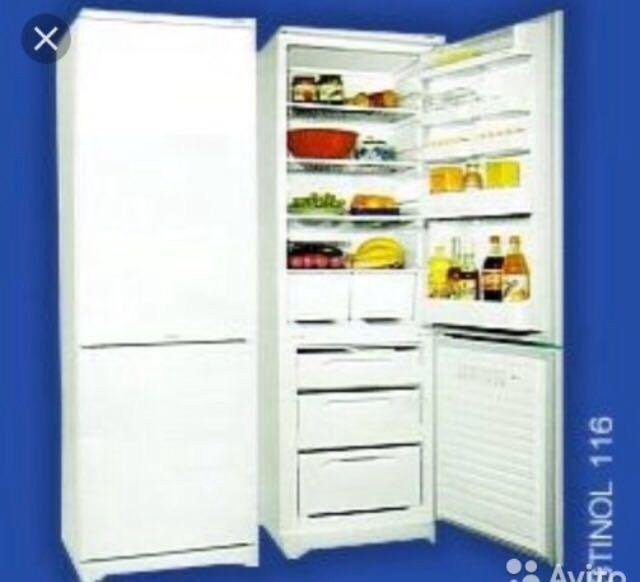

Холодильники Стинол 116: характеристики, инструкция и ремонт
Холодильники Стинол выпускаются российской компанией и считаются одними из самых доступных моделей в магазинах.
Чтобы правильно выбрать подходящее устройство, необходимо ознакомиться с основными характеристиками холодильника Стинол 116 ER и 116 EL.

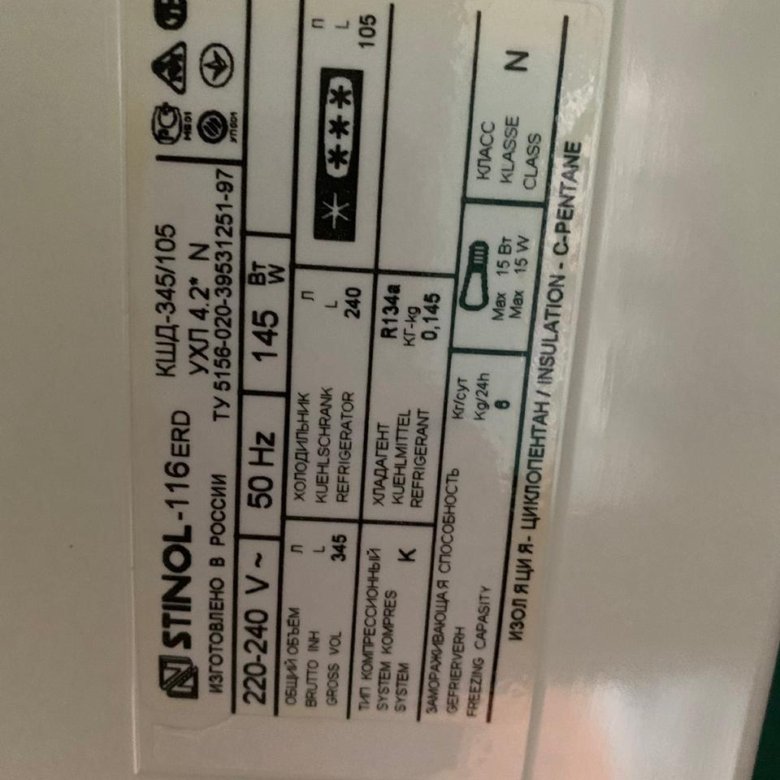

Общие характеристики
Двухкамерные холодильники Стинол 116 EL и Стинол 116 ER с нижним расположением морозильной камеры имеют такие показатели:
- Размеры стандартные 185х60х60 см.
- Механический способ управления.
- Разморозка морозилки производится вручную, холодильной камеры – автоматически (капельный способ).
- Объем морозилки – 100 л, холодильного отделения – 240 л.
- Мощность замораживания у обеих моделей составляет 6 кг в сутки.
- При отключении электропитания способен сохранять достаточную температуру внутри до 12 часов (если не открывать дверцу).
- Минимально возможная температура в морозильной камере составляет –18 градусов.
- Класс энергоэффективности B, то есть эффективность высокая.
- Уровень шума при работе компрессора 45 дБ.
Дополнительные данные

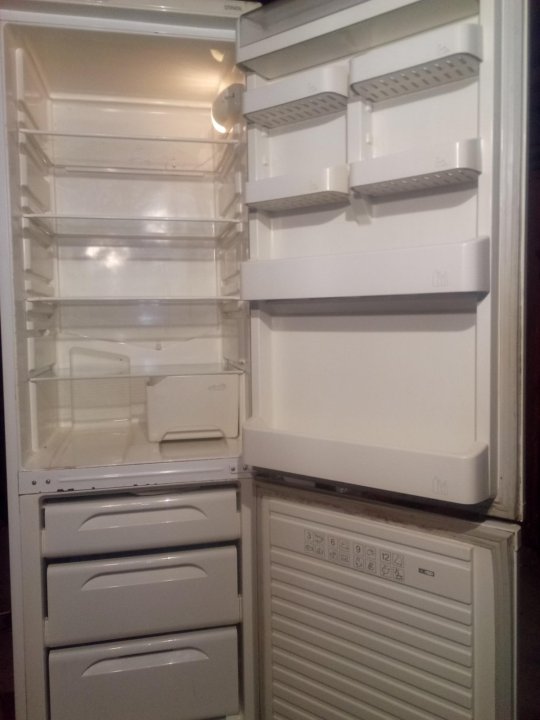

В морозильной камере имеется выдвижной ящик и две емкости с крышками для хранения замороженных продуктов, а также форма для льда.

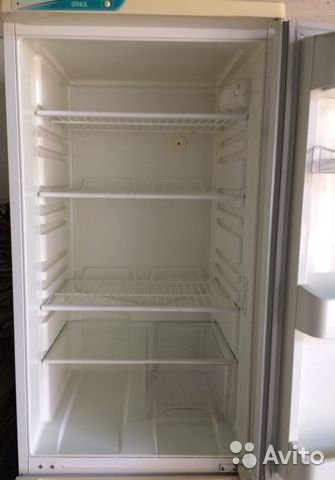

В холодильном отделении имеется четыре полки из ударопрочного стекла (три из них можно переставлять по высоте), два ящика для овощей и фруктов. На дверце имеются полочки с системой «мультибокс».
Stinol 116 схема
Возможные неисправности
Если за холодильником Стинол не ухаживать согласно инструкции, возможны поломки. Чаще всего ремонт холодильников Стинол 116 требуется из-за таких неполадок.
Холодильник Стинол 116 не морозит
Если в холодильной камере недостаточно низкая температура (оптимальная составляет +2…+5°C), нужно проверить работу компрессора и наличие микротрещин в камере.
Холодильник Стинол 116
Слишком сильно морозит
В этом случае возможно, что вышел из строя термостат, выставлен неправильный температурный режим или неисправна сама охладительная система.
Нагревается уплотнительная резинка морозилки
Это, по сути, нормальное явление, не требующее ремонта. Уплотнитель нагревается из-за контакта со шкафом, в котором имеется встроенный нагреватель.
Нагрев уплотнителя не считается неисправностью холодильной или морозильной камеры Стинол 116. Уплотнитель для холодильника Стинол 116 легко заменить, если он от времени испортился.
Нагревается перегородка между камерами
Если рассмотреть внимательнее, можно заметить, что нагревается весь дверной периметр. Нагрев происходит для того, чтобы не допустить кондесации на этих поверхностях из-за разницы температур. Нагрев включается периодически (во время работы компрессора).
В холодильной камере или под холодильником скапливается вода
Первая неисправность происходит в случаях, когда засорился сливной канал. Необходимо его прочистить своими силами или пригласить специалиста. Во втором случае есть риск короткого замыкания – возможно, что изменилось положение сливного шланга или поддона.
Засор сливного канала
Недорогие отечественные холодильники Стинол 116 ER и EL служат долго, ремонтировать их легко благодаря доступным запчастям и множеству сервисных центров.
Характеристики устройств подходят для выполнения большинства необходимых функций – заморозки, охлаждения, поддержания температуры при отключении электричества.
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
