Технические характеристики и принципиальная схема «Стинол 110»

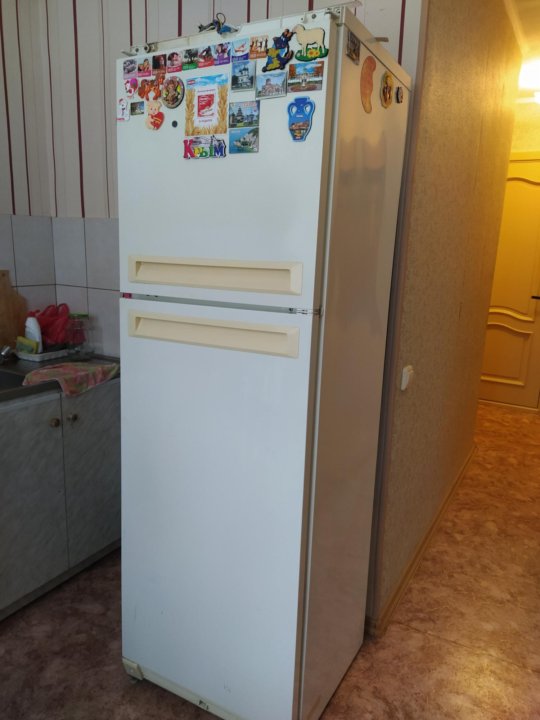

Одной из самых популярных моделей «Стинола» оказалась 110-я. В ней удачно сочетается холодильное отделение большого объема и относительно скромная морозильная камера, оснащенная системой автоматической разморозки испарителя (No Frost). Холодильный агрегат данной модели, построенный по однокомпрессорной схеме, снабжен двумя испарителями (по числу камер), соединенными последовательно.

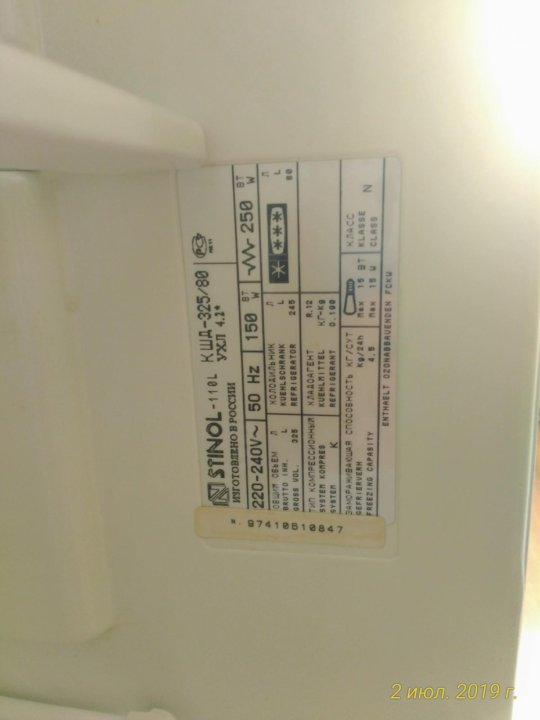

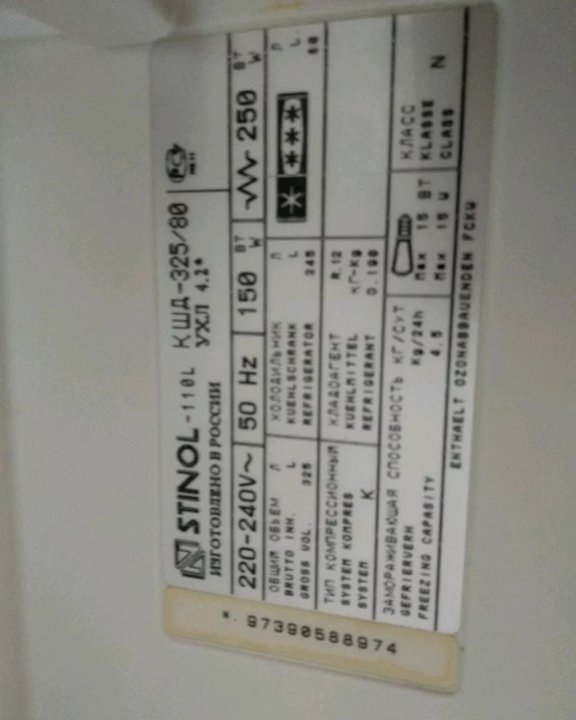

Общие характеристики холодильника «Стинол 110»



Тип: холодильник с морозильником

Расположение: отдельно стоящий

Расположение морозильной камеры: сверху

Цвет: белый

Управление: электромеханическое

Энергопотребление: класс C

Количество компрессоров: 1

Количество камер: 2

Количество дверей: 2

Габариты (ШxГxВ): 60x60x185 см

Размораживание морозильной камеры: No Frost

Размораживание холодильной камеры: капельная система

Мощность замораживания: до 4.

5 кг/cутки

Минимальная температура в морозильной камере: -18 °C

Дополнительные возможности: суперзаморозка

Общий объем: 325 л

Объем холодильной камеры: 245 л

Объем морозильной камеры: 80 л

Материал полок: металл

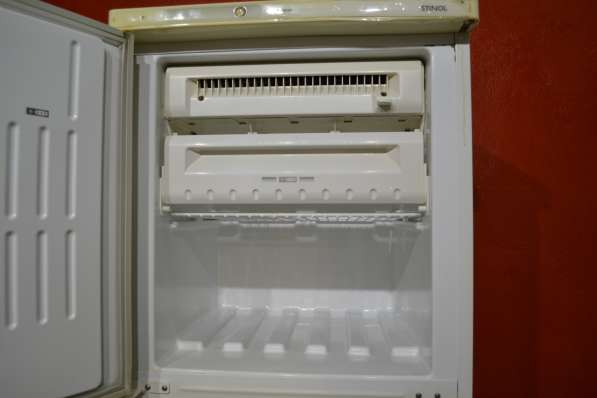

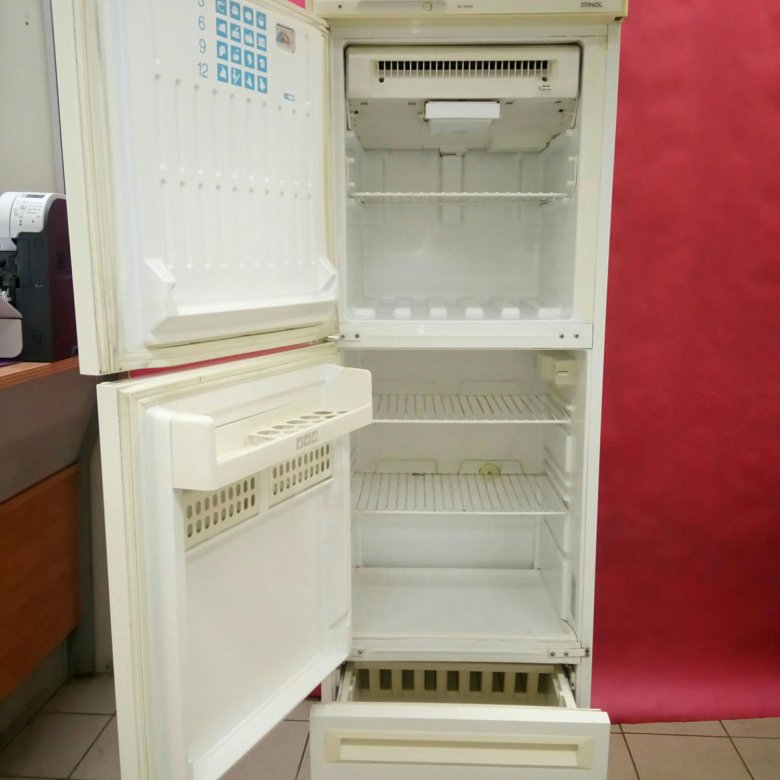

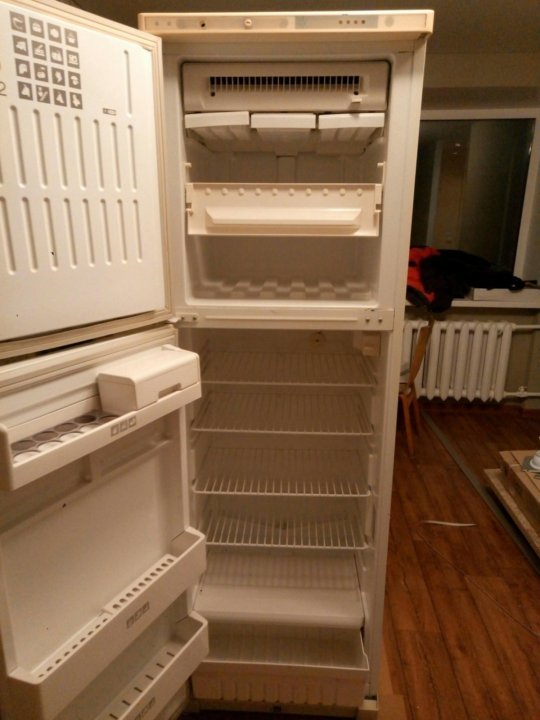

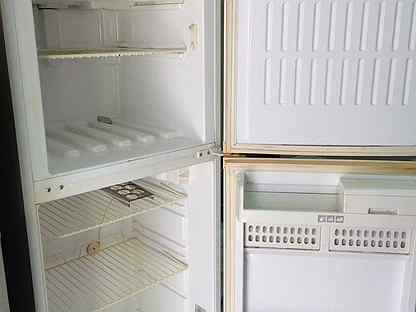

Морозильная камера: выдвижной ящик и 2 отсека для замороженных продуктов. 2 формочки для льда. аккумулятор холода.

Холодильная камера: 4 полки, 3 из них переставляемые по высоте, 2 непрозрачных контейнера для овощей и фруктов.





Принципиальная схема электрооборудования «Стинол 110»



L – Фаза

N – Нейтраль

ТН1 – терморегулятор

Rh2 – тепловое реле компрессора

RA1 – пусковое реле компрессора

SL1 – индикаторная лампа

IL1 – выключатель лампы освещения холодильной камеры

L1 – лампа освещения холодильной камеры

TIM – таймер

TR – тепловое реле электронагревателя испарителя

IMV – выключатель вентилятора

MV – вентилятор

TF – тепловой плавкий предохранитель

CO1 – компрессор

R1 – электронагреватель испарителя

R2 – электронагреватель поддона испарителя





Вариант схемы холодильника «Стинол-110ER», представленный в технической заводской документации 2000 года



М – электродвигатель вентилятора

SK1 – терморегулятор

КТ – таймер

КК, SК – реле тепловое с термовыключателем

SB1, SB2 – выключатель кнопочный

СО – компрессор

HLG – лампа индикаторная

ЕL – лампа освещения

ЕК1 – нагреватель испарителя

ЕК2 – нагреватель поддона каплепадения



На схеме условно показано:

  • Положение контактов кнопочных выключателей SB1, SB2 – при открытых дверях морозильной и холодильной камер.
  • Положение термочувствительных контактов терморегулятора SK1 – при достижении температуры отключения.



Схема холодильного агрегата  «Стинол 110»



1 – компрессор

2 – нагнетательный трубопровод

3 – конденсатор

4 – фильтр-осушитель

5 – капиллярная трубка

6 – испаритель холодильной камеры

7 – испаритель морозильной камеры

8 – всасывающий трубопровод





Ремонт холодильников «Стинол 110»





Владельцы холодильника «Стинол 110» отмечают высокую надежность данной модели, что подтверждается и опытом наших специалистов по ремонту. Основные узлы холодильника «Стинол 110» выходят из строя достаточно редко, в основном в результате естественного износа оборудования. Хотя холодильники под этой маркой выпускались до 2005 года, а это значит, что ныне работающие модели имеют значительный «стаж», как доказывает практика, при ремонте холодильника «Стинол» и замене вышедших из строя деталей, оборудование продолжает работать без каких-либо проблем.



Если вы столкнулись с неисправностью холодильника «Стинол», то, в первую очередь, рекомендуем попробовать самостоятельно разобраться с поломкой. В некоторых случаях она может быть элементарной и легко устраняемой. При сложных поломках и в случаях, когда не получается самостоятельно определить причину неисправности, вы можете обратиться в нашу службу ремонта Stinol.







Характеристики Stinol 110 EL (Стинол 110 ЕЛ)

Stinol 110 EL

Характеристики

Stinol 110 EL: Характеристики

Характеристики

`

холодильник, 325л, 2-камерный, 60x60x185см, белый

Характеристики

Тип

Тип

холодильник

Общие характеристики

Морозильная камера

сверху

Энергопотребление

класс C

Количество компрессоров

1

Количество камер

2

Количество дверей

2

Габариты (ШxГxВ)

60x60x185 см

Технические параметры

Другие функции

Управление

электромеханическое

Холод

Размораживание морозильной камеры

No Frost

Размораживание холодильной камеры

капельная система

Мощность замораживания

до 4. 5 кг/cутки

Минимальная температура в морозильной камере

-18 °C

Дополнительные возможности

суперзаморозка

Объем

Общий объем

325 л

Объем холодильной камеры

245 л

Объем морозильной камеры

80 л

Другие функции и особенности

Материал полок

металл

Объектив

Особенности

Морозильная камера: выдвижной ящик и 2 отсека для замороженных продуктов.

2 формочки для льда. аккумулятор холода. – Холодильная камера: 4 полки, 3 из них переставляемые по высоте, 2 непрозрачных контейнера для овощей и фруктов.

Популярные товары

5 (из 5 возможных)

STINOL 110 EL

STINOL 110 EL

Холодильник двухкамерный с системой “NO FROST” (“БЕЗ ИНЕЯ”)
STINOL 110 ER
ПРОСТОР ДЛЯ ПРОХЛАДЫ !

Модель предпочтительнее для тех, кто делает большие запасы продуктов в холодильной камере и не так много замораживает.

Технические характеристики:

Габаритные размеры, см 185х60х60
Общий объем. куб. дм. 325
Общий объем холодильной камеры, куб. дм. 245
Общий объем морозильной камеры, куб. дм. 80
Полезный объем холодильной камеры, куб. дм. 202
Полезный объем морозильной камеры, куб. дм. 70
Суммарная площадь полок, кв.м. 1,4
Класс энергоэкономичности C
Расход электроэнергии за 24 часа, кВт.ч 1,45
Замораживающая способность, кг./сут. 4,5
Система оттаивания холодильной камеры авто
Система оттаивания морозильной камеры авто
Эксплуатационные возможности морозильной камеры
Количество компрессоров 1
Масса, кг. 75
Хладагент R134a

Холодильная камера.
* Решетчатые полки
* Выдвижной ящик для овощей и фруктов
* Емкость для масла
* Прозрачная емкость с крышкой
* Автоматическая система оттаивания

Морозильная камера.
* Два отсека
* Две формочки для льда
* Аккумулятор холода
* Автоматическая система оттаивания

[Каталог продукции]

принципиальная схема электрооборудования и схема холодильного агрегата

Одной из самых популярных моделей Стинола оказалась 110-я. В ней удачно сочетается холодильное отделение большого объема и относительно скромная морозильная камера, оснащенная системой автоматической разморозки испарителя (No Frost). Холодильный агрегат данной модели, построенный по однокомпрессорной схеме, снабжен двумя испарителями (по числу камер), соединенными последовательно.
Электрическая принципиальная схема 110-й модели составлена по классическому для Стинолов принципу - электромеханический таймер управляет нагрузками, обеспечивая циклическую работу системы No Frost.

Принципиальная схема электрооборудования холодильника Стинол-110

L – Фаза
N – Нейтраль
ТН1 – терморегулятор
Rh2 – тепловое реле компрессора
RA1 – пусковое реле компрессора
SL1 – индикаторная лампа
IL1 – выключатель лампы освещения холодильной камеры
L1 – лампа освещения холодильной камеры
TIM – таймер
TR – тепловое реле электронагревателя испарителя
IMV – выключатель вентилятора
MV – вентилятор
TF – тепловой плавкий предохранитель
CO1 – компрессор
R1 – электронагреватель испарителя
R2 – электронагреватель поддона испарителя

Вариант схемы холодильника Стинол-110, представленный в технической заводской документации 2000 года М – электродвигатель вентилятора
SK1 – терморегулятор
КТ – таймер
КК, SК – реле тепловое с термовыключателем
SB1, SB2 – выключатель кнопочный
СО – компрессор
HLG – лампа индикаторная
ЕL – лампа освещения
ЕК1 – нагреватель испарителя
ЕК2 – нагреватель поддона каплепадения

На схеме условно показано:
Положение контактов кнопочных выключателей SB1, SB2 – при открытых дверях морозильной и холодильной камер.
Положение термочувствительных контактов терморегулятора SK1 – при достижении температуры отключения.

Схема холодильного агрегата холодильника Стинол-110

1 – компрессор
2 – нагнетательный трубопровод
3 – конденсатор
4 – фильтр-осушитель
5 – капиллярная трубка
6 – испаритель холодильной камеры
7 – испаритель морозильной камеры
8 – всасывающий трубопровод


Дополнительная информация по теме этой страницы есть в следующих статьях:


Запомнить эту страницу в:

как регулировать датчик и какая должна быть

Важнейший фактор, благодаря которому продукты в холодильнике будут сохранять свои свойства долгий срок, а сам он прослужит вам верой и правдой не один десяток лет, – это соблюдение правильного температурного режима в холодильной и морозильной камере. Чтобы такой режим установить, при вводе агрегата в эксплуатацию осуществляется регулировка температуры в соответствии с инструкцией, прилагающейся к прибору. Рассмотрим основные правила регулировки температуры в холодильнике на примере агрегатов ТМ Стинол.

Общие правила температурного режима для холодильника

В отличие от старых советских приборов, оснащенных только переключателем, работающим в двух позициях (вкл/выкл), современные холодильники дают возможность регулировать температуру более легко и точно. Дорогие модели даже оборудованы датчиками, которые замеряют и высвечивают ее значение на сенсорной панели агрегата. Как же именно выставить температуру правильно, на какое значение ориентироваться?

Электрическая схема Стинол

Некоторые моменты, которые нужно помнить:

  • В среднем идеальный температурный режим для холодильной камеры составляет от +2 до +5°C. Чем точнее поддерживается заданная температура, тем дольше продукты будут оставаться свежими и внешне привлекательными. При температуре выше, чем +5°C, пища начинает гнить и плесневеть, наполняясь бактериями и посторонними запахами, поэтому при хранении продуктов таким образом недолго получить пищевое отравление. Если же регулятор повернут до упора в сторону охлаждения и температура установилась ниже +2°C, еда промерзает и теряет свои полезные качества.
  • Для продуктов, хранящихся в морозильной камере, тепло (плюсовая температура) губительно. Мясо и рыба через несколько часов пребывания в условиях неправильного температурного режима попросту испортятся, так как в результате разморозки качество продуктов ухудшается. Именно поэтому так важно выставить температуру правильно.
  • Неправильная регулировка температуры приводит к ускорению таяния льда и подтеканию, а также увеличивает затраты электроэнергии. Помимо этого, вполне можно ожидать и затрат на ремонт – чувствительные датчики терморегулятора при таком режиме работы довольно быстро выходят из строя.
