Стинол 101 не работает верхняя холодильная камера: Почему в двухкамерном холодильнике Стинол не морозит верхняя холодильная камера

Содержание

типовые поломки + как починить самостоятельно

Содержание

Неисправности холодильников Стинол 104

Модель холодильника Стинол 104 КШТ-305 (NF3304T) трехкамерная, к холодильнику и верхней морозилке добавлен выдвижной ящик. Разморозка Ноу Фрост используется только для верхней камеры. Система охлаждения имеет один компрессор, независимые испарители для камер.

К характерным неисправностям холодильника относят:

  • Утечку фреона из контура агрегата с сопутствующими признаками – намерзанием льда в верхнем углу холодильника, повышении температуры, безостановочной работе компрессора и холодному конденсатору.
  • Засорение капиллярного трубопровода холодильника даст знать схожими признаками с утечкой фреона, но первое колено конденсатора будет горячим, остальные нагреваются до комнатной температуры. Если холодильник выключить в первые секунды снизится температура фильтра-осушителя.
  • Засорился фильтр-осушитель – признаки такие же, как если в системе нет хладагента – он не проходит.
  • Компрессор может работать вхолостую, не сжижая газ, признаки этой неисправности в повышении температуры в холодной камере, на морозильник остаточного ресурса может быть достаточно.
  • Неисправный терморегулятор — в камерах не держится температура, корректировка режима остается без последствий, компрессор работает без остановки или не включается.

Определить  неисправность, выполнить диагностику должен мастер, пользуясь приборами, снимая декоративные панели. Самостоятельно можно поменять лампочку, прочистить сливное отверстие для конденсата или  заменить уплотнение на двери.

Принцип работы типового агрегата Stinol

Ассортимент холодильных агрегатов Stinol представлен широкой линейкой моделей с различными эксплуатационными характеристиками. Все они принадлежат к устройствам испарительного или компрессионного типа. Это означает, что в их конструкции обязательно присутствует компрессор и испаритель. Рассмотрим, как они работают.

Для охлаждения рабочих камер оборудования используется так называемый хладагент. Состав представляет собой жидкость, способную при некотором давлении испаряться в условиях комнатной температуры.

Чаще всего в качестве хладагента используется хладон R22, но могут быть и другие составы. Все типы холодильных агентов именуются фреонами.


Холодильник, как и любая другая холодильная машина, работает за счет непрерывной циркуляции по замкнутому контуру хладагента, проходящего стадии кипения и конденсации во время движения

Рабочий цикл происходит следующим образом. Жидкий фреон подается в фильеру. Это узкое сопло в виде фрагмента капиллярной трубки, через которое хладагент впрыскивается внутрь испарителя.

Последний выполнен в виде змеевика, что позволяет теплообмену протекать с максимальной эффективностью. Внутри испарителя фреон быстро расширяется и трансформируется в газ, поглощая при этом большое количество теплоты.

В результате температура внутри холодильного либо морозильного отсека опускается. Если постоянно нагнетать в испаритель хладагент, давление в нем резко повысится и процесс испарения прекратится.


Холодильники испарительного типа устроены одинаково. В их конструкции обязательно присутствуют компрессор и испаритель (+)

Поэтому пары фреона непрерывно откачиваются компрессором и подаются в радиатор. Это еще один змеевик, расположенный на задней части холодильного агрегата. Здесь пары хладагента конденсируются и отдают при этом тепло.

Далее жидкий фреон подается в фильеру и цикл повторяется. Главная особенность такой системы – наличие подвижных деталей и механизмов, которые рано или поздно могут выйти из строя.

Под маркой Стинол производятся холодильные агрегаты с одним либо двумя компрессорами. В последнем случае появляется возможность раздельного управления морозильным и холодильным отсеками, каждый из которых обслуживается «собственным» компрессором.

Это удобно, но значительно усложняет систему, а так же ее обслуживание и ремонт. Кроме того, бренд выпускает оборудование No Frost и модели с системой капельного оттаивания.


Электрические схемы холодильников Стинол несколько разнятся в зависимости от модели. В общем виде их можно представить так, как это показано на схеме (+)

Двухкамерный холодильник Стинол 103 — неисправности

Холодильники Стинол 102 и 103 сходны по конструкции, имеют 2 компрессора, электронное управление и капельную разморозку для холодного шкафа, морозилка очищается от наледи вручную.

Характерной причиной неисправности холодильника Стинол 103 после 5-7 лет работы становится выход из стоя терморегуляторов ТН1 и ТН2. Производитель заложил в эти узлы 5-летний ресурс. Признаками неисправности термостата двухкамерного рефрижератора считают:

  • компрессор не включается при любом положении регулятора, при переводе в положение «выкл.» отсутствует щелчок реле;
  • мотор постоянно работает, при любом переключении и выключении терморегулятора;
  • температура в камере не снижается даже при максимальном задании.

Замена терморегулятора в этом случае – единственный способ восстановить работу камеры.

Зачастую причиной отказа работы одной из камер холодильника Стинол может стать неисправность компрессора. Если после пуска энергетический блок тотчас выключается, нужно проверить состояние обмотки мотора, пусковое реле. Устранют проблему заменой мотокомпрессора. После потребуется проверить систему на герметичность и заполнить ее фреоном.

Устройство компрессорной электрической системы

Двигатель – основной элемент внутри холодильника. Без него фреон или хладагент просто не будет двигаться по трубкам.

Но этот агрегат не единственный, его дополняют другие части:

  • Защитное реле, предупреждающее перегрев двигателя.
  • Термостат, выставляющий температуру на определённом уровне.
  • Пусковое реле, которое должно работать нормально после устранения проблем.

В двигателе есть ротор, стартер. По сути, последний – медные катушки в некотором количестве, собранные воедино. Ротор является обычным стальным валом, работающий совместно с поршневой системой. Возможные неисправности у этой части техники тоже свои собственные.

Внутри катушек образуется электромагнитная индукция при включении двигателей. За счёт этого источника происходит образование крутящего момента. Центробежная сила способствует вращению самого ротора, одновременно происходит перемещение поршня.

Современный холодильник Stinol отличается расположением двигателей внутри компрессора. Тогда минимальной проблемой остаётся вероятность самопроизвольной утечки. Первоначальный вид системы приводит к частым вибрациям. Специальная подвеска на пружинах из металла создана как раз для предотвращения подобных ситуаций.

Новые модели отличаются тем, что пружины закрепляются внутри корпуса. В старых этот компонент расположен внутри. Первый вариант всегда считался более практичным, поскольку позволял изнутри гасить вибрацию. Но тогда ремонт сложнее организовать, если подвеска сломается. Двухкамерный вид техники не исключение.

Мотор работает, пока внутри камер не устанавливается определённый уровень температуры. После этого к работе подключается термостат. Двигатель перестаёт получать ток с разомкнутыми контактами. Прекращается работа компрессора. При повышении температуры контакты вновь замыкаются. Рабочий цикл продолжается.

Отклонения от нормы

Нормальной температурой для хранения продуктов в морозилке считается -18 градусов, во втором отделении +5 градусов. При таких показателях продукты не портятся. Чтобы произвести замеры, нужно при выставленном на такую температуру регуляторе поставить ёмкость с водой и термометром на несколько часов в холодильное отделение.

Если неполадки заметны безо всяких замеров, начать нужно с устранения простейших причин:

  1. Производитель указал, что холодильник Стинол следует эксплуатировать при температуре не выше +32 градуса. Поэтому летом стиноловские аппараты могут работать неправильно. Холодильник следует убрать от источников тепла, проследить, чтобы на него не падали солнечные лучи, которые в жаркое время года способствуют нагреванию корпуса.
  2. Продукты перед отправкой на хранение следует остудить. Не стоит превышать норму закладки по весу. У некоторых владельцев есть вредная привычка подолгу держать дверцу открытой, выбирая продукт.
    Это вредно для холодильника.
  3. Иногда может быть неправильно выставлен регулятор температурного режима. Если же возникнет необходимость замены терморегулятора — можете обратиться в сервис по ремонту холодильников Стинол на дому.

В каждом районе Петербурга

Филиалы

  • Пушкин
  • Красное Село
  • Всеволожск
  • Сестрорецк
  • Сертолово
  • Кудрово
  • Колпино
  • Колтуши
  • Мурино
  • Новое Девяткино

Районы

  • Адмиралтейский
  • Василеостровский
  • Выборгский
  • Калининский
  • Кировский
  • Красногвардейский
  • Красносельский
  • Московский
  • Невский
  • Петроградский
  • Петродворцовый
  • Приморский
  • Фрунзенский
  • Центральный

На карте

Обслуживаем все станции метро

Автово Адмиралтейская 1 Академическая Балтийская Бухарестская Василеостровская Владимирская Волковская Выборгская Горьковская Гостиный двор Гражданский проспект Девяткино Достоевская Елизаровская Звёздная Звенигородская Кировский завод Комендантский проспект Крестовский остров Купчино Ладожская Ленинский проспект Лиговский проспект Ломоносовская Маяковская Международная Московская Московские ворота Нарвская Невский проспект Новочеркасская Обводный канал Обухово Озерки Парк Победы Парнас Петроградская Пионерская Площадь Александра Невского 1, 2 Площадь Восстания Площадь Ленина Площадь Мужества Политехническая Приморская Пролетарская Проспект Большевиков Проспект Ветеранов Проспект Просвещения Пушкинская Рыбацкое Садовая Сенная площадь Спасская Спортивная Старая Деревня Технологический институт 1, 2 Удельная Улица Дыбенко Фрунзенская Чёрная речка Чернышевская Чкаловская Электросила

Диагностика и ремонт

Диагностика холодильного агрегата включает такие этапы:

Проверка металлических деталей. Нужно осмотреть элементы на наличие признаков деформации, коррозии или износа защитного покрытия.
Оценка герметичности корпуса. Поверхность осматривают на наличие пробоин или вмятин

Нужно обратить внимание на надежность фиксации деталей.
Измерение температуры воздуха в камерах, осмотр задней стенки, определение потребляемой мощности.

Способ выявления проблем и их устранения зависит от причин возникновения поломки.

Холодильник не включается

Если не включается холодильник, нужно выполнить такие действия:

  1. Проверить подключение сетевого кабеля к розетке. Возможно, причина кроется в неплотном прилегании штепселя или отключении электроэнергии.
  2. Осмотреть систему охлаждения. Найти поврежденный участок, не используя специальные приборы, невозможно. Однако имеется один внешний признак — вздутие изоляции на задней стенке холодильника. В таком случае пробоину запаивают, систему заправляют хладагентом.
  3. Проверить работоспособность компрессора и защитного реле. При поломке последнего включение прибора сопровождается появлением щелчков. Устранить эти проблемы своими руками сложно, ремонт стоит доверить специалисту.

Иногда не работает холодильник в течение нескольких часов, а потом сам начинает запускаться. Оставлять эту проблему без внимания также не стоит, компрессор со временем выходит из строя и перестает включаться.

Холодильник не морозит

Если не работает холодильная камера, нужно осмотреть такие узлы оборудования:

  • компрессор;
  • капиллярная система;
  • защитное реле двигателя;
  • электромагнитный клапан (у двухкамерных моделей с единственным мотором).

Для устранения неисправностей выполняют такие действия:

  1. Выставляют ручку терморегулятора в правильное положение. Иногда термостат сдвигается, из-за чего холодильный шкаф включается, но плохо морозит. Механическая ручка сдвигается при загрузке продуктов. При наличии электронного блока управления перенастраивают режимы.
  2. Проводят калибровку термостата. Выполнить это действие самостоятельно не получится. Нужно обратиться в сервисный центр.
  3. Замена термодатчика. Деталь вынимают из посадочного места, которое располагается возле блока управления, отсоединяют кабели. Установку нового элемента выполняют в обратном порядке.

Плохо охлаждает, но морозилка работает

Современные модели холодильных шкафов снабжается 2 компрессорами. Каждый отвечает за работу одной из камер. Если морозилка работает, а нижнее отделение перестало охлаждать, выполняют такие действия:

  1. Осматривают компрессоры. Если они горячие, речь идет о межвитковом замыкании. Проблема возникает при перепадах напряжения или неправильной эксплуатации оборудования. Обмотки проверяют с помощью мультиметра, при необходимости ремонтируют или заменяют.
  2. Проверяют трубки системы охлаждения. Если перегревается только 1 компрессор, причина кроется в плохой циркуляции хладагента или выходе из строя автоматической системы оттайки. Устранением проблемы занимаются специалисты.

Если температура в холодильнике повышается при нормально работающей морозилке, нужно проверить испаритель, защитное реле, термостат.

Ремонт пускового (пускозащитного) реле

Подозревать тепловое реле холодильника Стинол при возникновении проблем с бытовым прибором следует при таких ситуациях:

  • Отсутствие реакции на включение холодильной установки Стинол 103. Если пускозащитное тепловое устройство в порядке, то причину нужно искать в цепи подачи электропитания или в термостате;
  • Затруднения с запуском компрессора. Он либо вообще не включается, либо включается и через несколько секунд выходит из рабочего режима;
  • Шумная работа мотора. Тепловое реле периодически включается из-за проблем с компрессором. В результате оно быстрее изнашивается и выходит из строя;
  • Слишком низкая температура в морозильной камере холодильника Стинол. К дополнительным симптомам можно отнести недостаточность регулировки посредством терморегулятора, шум при работе компрессора и теплового реле, повышенный расход электричества. Причина этого явления в залипании контактов пускового или пускозащитного реле. При игнорировании проблемы возможно серьезное повреждение мотора-компрессора и его последующая замена;
  • Короткий цикл функционирования бытового прибора Стинол 103. К признакам неисправности относят слабое обмерзание морозильной камеры Стинол, частое выключение мотора, неполадки с конденсатом, выход терморегулятора из строя.

В подобных ситуациях необходимо получить доступ непосредственно к пусковому (пускозащитному) реле. Для этого:

  • Отключаем холодильник Стинол 101 от электрической сети.
  • Ищем тепловое реле, оно находится около мотора-компрессора.
  • Разжимаем скобу, сделать это можно посредством отвертки.
  • Отключаем пускозащитный механизм от мотора.
  • Разбираем корпус пускового реле для компрессора холодильника Стинол:
  1. отделяем болт;
  2. освобождаем крышку.
  • Проводим визуальный осмотр конструкции.
  • Отделяем контакты, проводим их очищение спиртовой салфеткой и наждачкой.
  • Вынимаем шток, осматриваем его, зачищаем поврежденные места.
  • Проверяем состояние катушки, сердечника и пружины.

Если явных повреждений не видно (гнезда не обгорели, корпус чист, а вольфрамовая пружина не ослаблена), остается собрать пусковое реле для холодильника Стинол обратно, вставить его на место и подключить бытовой прибор к электричеству. Если он на протяжении получаса работает без перебоев и лишнего шума – значит неполадка устранена. Противоположный результат является основанием для вызова профессионального мастера и (или) замены пускозащитного реле.

Принцип работы холодильника

Принцип работы практически всей такой техники одинаков. Место концентрации холода расположено внутри приспособления. А образовавшаяся тепловая энергия выводится наружу. Для решения рабочих задач применяют так называемые фреоны, это популярная разновидность хладагента.Устранение неисправностей предполагает минимальный уровень подготовки в этом плане.

Фреон включает несколько основных компонентов в виде хлора с этаном, фтора. Из основных отличий материала – изменение жидкого состояния на газообразное, когда начинаются колебания давления внутри стенок.

Саму процедуру охлаждения можно описать так:

  1. Работа компрессоров способствует затягиванию хладагента внутрь.Устройство холодильника почти всегда одинаково.
  2. Далее состав движется по трубкам, с участием поршня.
  3. Хладагент конденсирует в процессе теплоотдачи.
  4. Форма фреона становится жидкой.
  5. Влага превращается в газ после поглощения сорбентом.
  6. Передача хладагента в капиллярную трубку.
  7. Температура газа и давление внутри падают почти одновременно.
  8. Свойства фреона меняются, когда он проходит через испаритель.
  9. В газовом состоянии хладагент переходит к компрессору холодильника Stinol no Frost.

Реализуются модели, у которых компрессор не один, а сразу два приспособления. Хотя такая техника считается более эффективной, обслуживание предполагает появление некоторых проблем. Возможные неисправности будут приведены далее.

Эксплуатация холодильников Стинол

Инструкции по эксплуатации холодильного оборудования торговой марки Стинол схожи между собой для всех моделей. В них отражена информация по использованию возможностей агрегатов и предотвращению их выхода из строя в результате неправильных действий владельца.

Общее руководство по эксплуатации содержит следующие разделы:

  • общие указания – информация о предназначении прибора;
  • технические данные, габариты состав устройства и комплектация;
  • устройство модели и принцип ее функционирования;
  • требования к безопасности – особенности подключения прибора к электрической сети;
  • подготовка прибора к работе;
  • правила эксплуатации и ухода за прибором, в частности, управление режимами, особенности распределения температуры по имеющимся камерам, советы по рациональному размещению продуктов;
  • возможные неисправности агрегата и способы ремонта;
  • гарантийные обязательства производителя.

Далее рассмотрим основные технические характеристики популярных моделей холодильников Стинол и ознакомимся с принципами их функционирования.

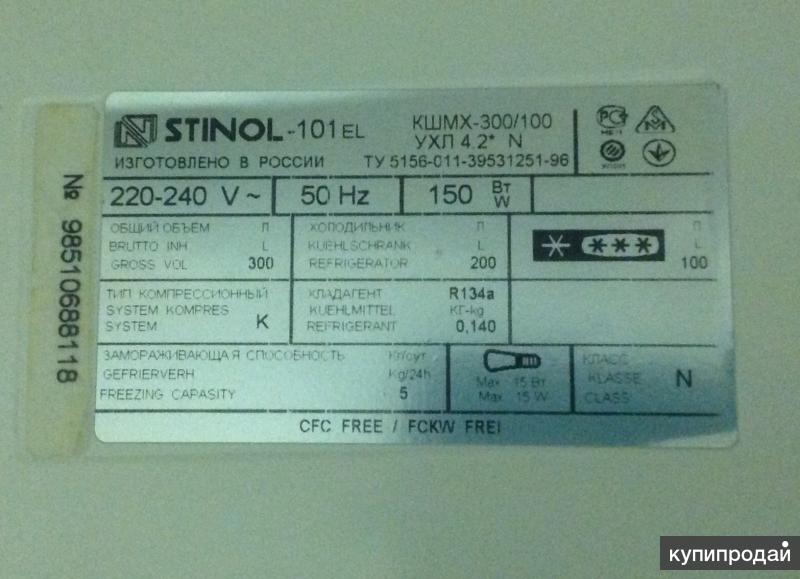

Модель 101

Холодильник Стинол 101 – двухкамерный аппарат, который состоит из холодильного и морозильного отсеков. Управление агрегатом выполняется за счет электромеханического метода регулирования. В модели установлен один компрессор и два независимых испарителя, обеспечивающих охлаждение воздуха до требуемого уровня в обоих отделениях.

Средняя температура холодильного отделения составляет +5°С, морозильного – не выше -18°С. Поддержание температуры на заданном уровне – следствие периодического включения и выключения компрессора при помощи терморегулятора и пускозащитного реле.

Оттайка холодильного отсека аппарата осуществляется автоматически перед очередным включением компрессора. Скопление талой воды происходит в специальной емкости на компрессоре, после чего осуществляется ее испарение.

Оттаивание морозильной камеры должно осуществляться в ручном режиме при образовании слоя инея свыше 5 мм.

Модель 103 (rf s 345)

Двухкамерный холодильник Стинол 103 с нижним расположением морозильника оснащен двумя компрессорами и двумя испарителями с последовательным соединением. Это обеспечивает автономную работу холодильного и морозильного отсеков с возможностью автономной регулировки температуры и отключения одной из камер при помощи регуляторов на панели управления.

Разморозка холодильного отделения осуществляется автоматически капельным методом. Морозильное отделение необходимо размораживать вручную.

Модель 104 (nf 330 4t)

Стинол 104 – однокомпрессорный холодильник, который состоит из трех камер: холодильной, морозильной и выдвижного отсека для размещения овощей и фруктов. Оснащен четырьмя температурными зонами, оттаивание которых осуществляется автоматически. Температурный режим каждого отсека регулируется автономно, что позволяет установить оптимальную температуру для хранения различных продуктов.

Способы обнаружить проблему

Если термореле сломалось, это не означает, что и весь холодильный аппарат сразу же прекратит работу. Но отсутствие корректных сведений о текущей температуре отразится на его работе.

Вариант #1 — проверить функционирование техники

Симптомы некорректной работы холодильного оборудования могут быть такими:

  • компрессор работает без перерывов или с очень короткими и редкими перерывами;
  • температура внутри камеры холодильника понижается до нуля, а иногда и ниже;
  • на стенках появляется большое количество изморози или даже льда;
  • внутри холодильника слишком тепло;
  • холодильник не включается после отключения и т.п.

Конечно, эти признаки могут быть связаны не только с поломками термореле, но и с неисправностями других элементов.

Чтобы правильно определить причину проблем, выявленных в процессе функционирования бытового холодильника, понадобится провести небольшую диагностику. Это можно сделать самостоятельно

Вариант #2 — диагностика с помощью термометра

Для этого нужно полностью отключить холодильник от электропитания, а затем провести его полную разморозку в соответствии с инструкцией. Конечно, содержимое придется вынуть.

После этого нужно включить прибор в сеть и перевести ручку настройки терморегулятора в положение, которое позволит получить максимально низкую температуру. Если в модели холодильника предусмотрен режим заморозки, рекомендуется использовать его.

Чтобы протестировать работу термореле, нужно освободить холодильник от всех продуктов, поместить внутрь камеры термометр и проверить его показания через несколько часов

В холодильную камеру примерно посередине нужно положить термометр, предназначенный для измерения температуры воздуха. Лучше использовать прибор, который позволяет делать измерения и ниже нуля. Холодильник оставляют в таком режиме примерно на два часа. После этого нужно проверить показания термометра.

Если в холодильной камере температура к этому моменту понизилась примерно до шести градусов, с терморегулятором проблем нет. Но когда внутри стало заметно теплее или холоднее этого уровня, термореле придется заменить.

Вариант #3 — визуальный осмотр камеры холодильника

Если после размораживания внутри камеры очень быстро образуется так называемая снежная шапка, первичную диагностику исправности терморегулятора можно выполнить очень просто.

Появление снежной шубы в холодильной камере почти всегда означает, что терморегулятор работает некорректно, нужно провести диагностику его состояния

Для этого в момент работы компрессора регулировочную ручку начинают поворачивать в сторону увеличения температуры внутри камеры. Если реле исправно, в определенный момент датчики зафиксируют нужный уровень температуры, после чего компрессор отключится. Если же двигатель продолжает работать – терморегулятор нужно менять.

После такой диагностики и при исправном термореле рекомендуется вынуть из камеры все содержимое и позволить прибору поработать вхолостую около шести часов

В этот период нужно обратить внимание на длительность перерывов в работе компрессора

Если она составляет около 40 минут, все хорошо, можно пользоваться холодильником в обычном режиме. Если компрессор включается слишком часто или редко, нужно попытаться отрегулировать этот момент с помощью настроек реле. Если это не удается, скорее всего, придется поставить новый терморегулятор.

Что делать если у однокомпрессорного Стинола перестал отключаться мотор?

В том случае, если у холодильного оборудования Стинол, оснащенного одним компрессором, возникли неполадки, в результате которых мотор просто перестал выключаться, морозильный отсек продолжает корректно функционировать, а в холодильном отсеке «воцарилось лето» или наблюдается толстый снежный покров на задней панели, как это показано на фото, самой вероятной причиной этому – недостаточное количество фреона. Как правило, фреон не испаряется самостоятельно, а значит, в системе есть утечка, нуждающаяся в устранении.

В данной ситуации необходимо обратиться в специализированную мастерскую или в сервисный центр. Благодаря современным технологиям, найти и устранить утечку можно достаточно быстро. У хорошего мастера этот ремонт, обычно, занимает не больше часа. Когда герметичность будет восстановлена, в систему добавляют хладагента и холодильник продолжает функционировать в штатном режиме.

Что делать, если под ящиками для овощей холодильного отделения стоит вода?

Если в какой-то момент Вы заметили, что в холодильном отсеке Стинола, под ящиками для фруктов и овощей начала скапливаться вода, это недвусмысленно указывает на то, что дренажная система засорилась и ее нужно прочистить. Говоря иначе, излишняя влага просто не может просочиться через «затор».

Чтобы устранить эту проблему, можно пригласить специалистов сервисного центра, или же прочистить дренажную систему своими руками. Единственным условием, в данном случае, является максимальная аккуратность. В противном случае, тонкую трубочку можно повредить и тогда обойтись без дополнительных затрат уже точно не получится.

Чтобы избежать неприятных последствий, эксперты рекомендуют посмотреть специальное видео, с помощью которого, вполне вероятно, вы получите ответы на большинство вопросов, которые могут возникнуть.

Неисправности и ремонт холодильников Стинол серии 107L

Холодильник однокомпрессорный, двухкамерный с Ноу Фрост для морозильника и «плачущей» стеной для холодного шкафа. Агрегат имеет сложную электрическую схему в виду использования двух систем разморозки.

Диагностика неисправностей холодильника Стинол 107L и создание условий для их устранения. Температура в рефрижераторе зависит от термодинамического баланса системы, в которую входят компоненты системы двухагрегатного хладагента. Баланс измениться, если произойдет:

  1. Утечка фреона из холодильного агрегата.
  2. Засорение капиллярного трубопровода холодильного агрегата –проблема для всех холодильников этого бренда.
  3. Засорение фильтра – осушителя.
  4. Потеря производительности мотора компрессора.

Характерно, контур горячего хладагента вокруг двери выполнен из ржавеющей стали. Через годы проблема проявляется утечкой фреона, при ремонте создают новый контур. Промыть капиллярные трубки, определить работоспособность узлов и произвести ремонт должны специалисты.

В системе Ноу Фрост может возникнуть неисправность или обрыв в цепи оттайки испарителя, дефект вентилятора.
