Срабатывает тепловое реле на компрессоре: Срабатывает защитное реле в холодильнике?

Опубликовано 10.05.202327.03.2023 автором alexxlab

Содержание

Как реле перегрузки защищает воздушный компрессор?

Реле перегрузки встречается практически на всех воздушных компрессорных установках, кроме самых маленьких (<2 кВт). Реле перегрузки также часто называют «термоблок».

Это реле защищает ваш компрессор от повреждений, когда что-то идет не так. Оно непрерывно воспринимает ток, который потребляет электродвигатель. Когда ток слишком высок в течение слишком долгого времени, реле перегрузки срабатывает. Другими словами: реле перегрузки защищает электродвигатель Вашего компрессора.

Так выглядит типичное реле перегрузки, которое можно найти в промышленных воздушных компрессорных установках.

У реле перегрузки есть несколько выключателей:

Ручка для установки номинального тока двигателя
Ручной/автоматический переключатель сброса
Кнопка тестирования
Кнопка сброса

Общепринятой практикой является установление тока срабатывания реле в 1,15 — 1,25 раза по сравнению с обычным рабочим током двигателя.

Однако настройка не должна быть настолько высокой, чтобы текущий ток мог повредить двигатель или проводку в случае сбоя.

Большую часть времени используется настройка ручного сброса. Если реле сработало, с Вашей установкой что-то не так, поэтому нам нужно дополнительно выяснить причину отключения, прежде чем перезапускать компрессор.

Реле перегрузки в промышленных воздушных компрессорах

Вот несколько фотографий электрических шкафов промышленных воздушных компрессоров. На каждой фотографии вы можете увидеть тепловое реле.

Тепловое реле установлено в 99% случаев ниже основного контактора. Все промышленные компрессоры, у которых нет привода VSD или плавного пуска, запускаются по схеме «звезда-треугольник». Реле перегрузки, как видно из фото, находится правее остальных контакторов.

Почему иногда реле перегрузки называют «термоблок»

Внутри реле перегрузки находятся биметаллические отключающие элементы. Чем больше ток течет через реле, тем больше эти элементы нагреваются. Если Вы не знаете: биметаллические элементы изгибаются, когда нагреваются, и возвращаются в исходное положение при остывании. Когда происходит перегрузка, через биметаллические элементы проходит большое количество тока, биметалл становится действительно горячим и изгибается и реле отключается.

Реле перегрузки сконструировано так, что оно быстро отключится при большой перегрузке (~ через секунду). Но при небольшой перегрузке реле может сработать через несколько минут или даже часов.

Из-за этого тепловое реле идеально подходит для защиты электродвигателя компрессора. Когда двигатель запускается, он потребляет огромное количество тока, но реле перегрузки не срабатывает. Однако, если электродвигатель компрессора работает с напряжением 120% от номинального, например, в течение нескольких минут или часов, реле перегрузки отключается, чтобы защитить двигатель.

Как реле перегрузки останавливает двигатель?

Когда реле перегрузки срабатывает, основное электрическое соединение с двигателем не разрывается. Вместо этого срабатывает небольшой вспомогательный контакт, который сигнализирует блоку управления, что произошла перегрузка. Затем блок управления останавливает двигатель.

Электрическое подключение реле перегрузки в воздушном компрессоре

основные причины почему не включается, перестал работать, что делать в бытовых, способы ремонта

Рубрика: Ремонт холодильника

Содержание

Почему не включается холодильник
Что делать, если не работает
Частые неисправности
Шум и стуки
Часто срабатывает тепловое реле
Снежная шуба внутри
Бьется током
Компрессор работает без перерывов
Слабо или сильно морозит
Другие проблемы
Работает с коротким циклом
Не работает подсветка
На дне собирается влага
Поломка терморегулятора

При возникновении неисправности холодильника потребуется провести диагностику и выполнить ремонтные работы самостоятельно либо обратиться в сервис технической поддержки. Поломка холодильного агрегата возникает при нарушении функционирования компрессора, сбоях в электропроводке, поломке терморегулятора.

Почему не включается холодильник

Если перестал работать холодильник, потребуется определить неисправности и их устранение. Специалисты называют в перечне причин, почему не включается холодильник, следующие варианты:

отсутствует напряжение в электросети — сбой может произойти при повышении напряжения, в данном случае отключается УЗО либо перегорает щиток, пробки;
повреждение сетевого кабеля либо вилки;
поломка терморегулятора из-за изменений температурного режима;
дефекты в работе компрессора;
нарушение функции пускового реле;
кнопка выключения/включения может перестать работать (заедает, западает).

Что делать, если не работает

При проблемах с электричеством оборудование не запускается. Многие потребители интересуются, что делать, если холодильник не включается. Решить вопрос можно после проведения диагностики. Потребуется проверить наличие электричества, подключив в розетку другую бытовую технику (фен, пылесос).

Если не работает холодильник по причине отсутствия электрического контакта, рекомендуется провести осмотр сетевого кабеля и вилки. При повреждении элементов будут видны оголенные провода, царапины и т.д. Можно выполнить замену проводов и вилки самостоятельно с помощью рабочих инструментов (пассатижей, отвертки) либо воспользоваться услугами электрика.

Холодильник может включаться на 2-4 секунды и после щелчка выключаться, причиной поломки является неисправность пускового реле. Для проверки неисправности требуется прозвонить реле.

Сломанное устройство заменяют.

Причиной выхода из строя бытовых холодильников может быть поломка компрессора. В некоторых моделях бытовой техники агрегатов 2 шт., и 1 компрессор не работает. В данном случае потребуется ремонт специалиста. На период работ прибор можно временно заменить.

Частые неисправности

Основные неисправности холодильника:

шум и стук;
нарушения работы теплового реле;
появление наледи внутри камеры;
сбой режима заморозки;
непрерывная работа компрессора;
сильная либо слабая заморозка и т.д.

Шум и стуки

Чрезмерно сильный шум у холодильного агрегата появляется при его неправильной установке на кухне. При монтаже специалисты рекомендуют контролировать положение техники на ровной твердой поверхности. При соблюдении данных требований потребуется проверить причину возникновения у холодильника неисправности.

Основными причинами нарушений могут быть следующие:

Поломка системы вентиляции или затруднение работы вентилятора из-за наледи на стенках. В данном случае необходимо разморозить холодильное оборудование.
При замене компрессора возможна неправильная установка, агрегат может примыкать к трубкам, вызывая дребезжание.

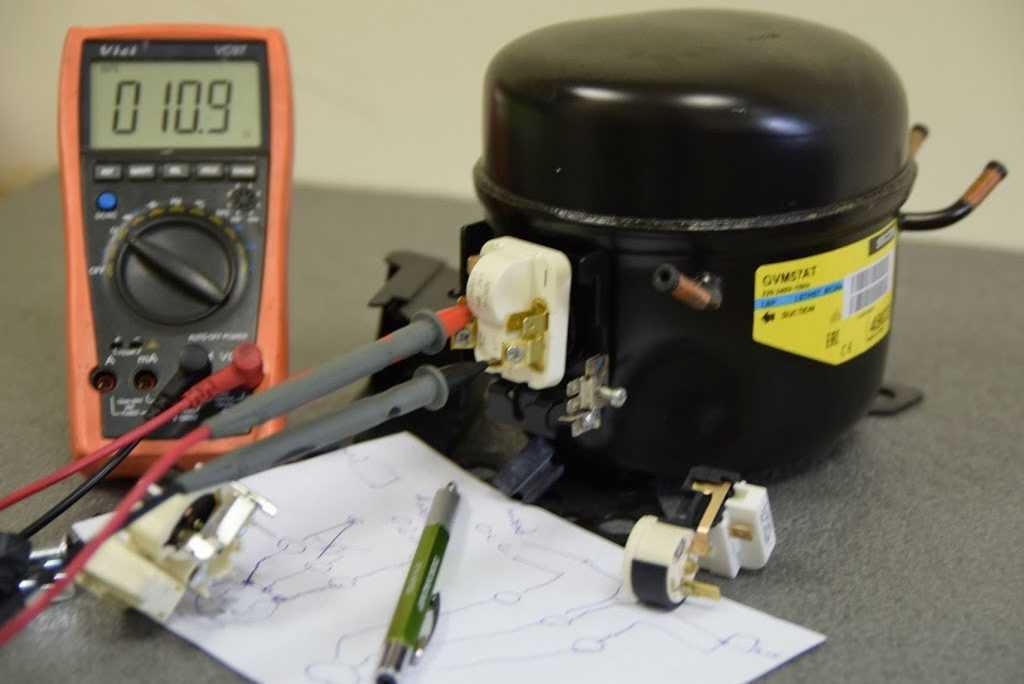

Часто срабатывает тепловое реле

Срабатывание теплового реле на отключение холодильного оборудования происходит по следующим причинам:

повышение напряжения в электродвигателе;
ненадежная фиксация элемента;
окисление контактов реле;
заклинивание компрессора;
неисправность механизма аппарата.

Нарушения в электропитании мотора возникает часто по причине перегорания обмотки. Для устранения неисправности рекомендуется проверить силу напряжения в электросети. При стабильном показателе потребуется проверить реле, отсоединив электродвигатель и подключив его напрямую. Если холодильное оборудование работает устойчиво, реле заменяется на новое.

Если холодильник не будет стабильно работать при отдельном подключении, возможна поломка компрессора. После диагностики прибор заменяется на новый.

Снежная шуба внутри

Чрезмерное замораживание в морозильной камере техники, не оснащенной комплексом No Frost, может привести к образованию обильной наледи, инея. Неполадка указывает на длительное отсутствие размораживания бытовой техники. Потребуется выполнить разморозку для устранения дефекта.

Кто производитель вашего холодильника?
Атлант
Indesit
Candy
Hansa
Веко
Bosch
Liebherr
LG
Sharp
Samsung
Другой. ..
Poll Options are limited because JavaScript is disabled in your browser.

В перечне возможных причин:

перегруженность продуктами;
поломка компрессора;
выход из строя терморегулятора либо сенсорного датчика;
скопление загрязнений в капиллярной трубке;
утечка фреона и т.д.

Бьется током

Источником неисправности холодильника может быть повышенное электронапряжение. Специалисты рекомендуют отключить технику от сети. С помощью мультиметра проверяется состояние электропроводки от устройства до вилки. Аппарат позволит оценить уровень заземления в розетке и участок провода, на котором произошел сбой.

В перечне распространенных вариантов поломка:

вилки, питающей холодильный прибор;
кабель от холодильника;
провода от компрессора;
терморегулятора.

Рекомендуется обратиться к специалистам сервисного центра за устранением дефекта оборудования. Детали заменяются на соответствующие по характеристикам.

Компрессор работает без перерывов

В стандартных условиях холодильное оборудование функционирует непрерывно около 12-20 минут, затем происходит отключение техники. При работе компрессора без остановки более длительное время возникает вероятность поломки мотора. Причиной этого нарушения может быть сбой в функционировании термодатчика либо терморегулятора.

Повреждение компрессора возможно также при неисправности основного модуля управления. После диагностики и выявления неполадки проводится перепрошивка детали либо ее замена. Новые элементы приобретаются в отделе запчастей либо у мастеров. Непрерывная работа мотора бытовой техники может отмечаться при высокой температуре воздуха.

Слабо или сильно морозит

Слабое либо чрезмерное замораживание продуктов в холодильнике возможно при сбое в работе терморегулятора. В данном случае потребуется заменить деталь самостоятельно. При отсутствии опыта рекомендуется обратиться к специалистам сервисного центра, которые могут диагностировать неисправность и выполнить качественный ремонт в короткие сроки. Причиной чрезмерной заморозки может являться перегруженность продуктами морозильной камеры. Рекомендуется убрать и пересортировать продукцию, очистить технику.

Другие проблемы

Причиной, почему не работает техника, могут быть следующие неисправности холодильников:

короткий цикл работы оборудования;
сбой внутреннего освещения либо его отсутствие;
скопление влаги в поддоне;
повреждение терморегулятора и т.д.

Работает с коротким циклом

Причиной поломки работающего с коротким циклом холодильного оборудования может быть перегревание корпуса компрессора, в данном случае потребуется стабилизировать объем хладагента в агрегате. При сгоревшей обмотке электродвигателя потребуется замена компрессора.

При загрязнении испарителя либо обледенении устройства необходимо выполнить чистку элемента и повысить уровень обдува воздухом. При сбое в работе реле требуется замена или регулировка элемента бытового прибора. Неисправный водорегулирующий вентиль следует почистить, провести ремонт либо заменить деталь холодильника.

Не работает подсветка

Сбои в освещении могут свидетельствовать о следующих неисправностях:

поломка выключателя;
перегорание лампочки;
выход из строя патрона для лампы.

Потребуется выяснить причину поломки и выполнить ремонт либо замену детали на новую, соответствующую техническим требованиям оборудования.

На дне собирается влага

Скопление воды под днищем холодильника либо контейнерами свидетельствует о засорении дренажной системы морозильной либо верхней камеры. Возможно неплотное прилегание дверцы оборудования, теплый поток воздуха поступает в отсек и конденсируется на стенке камеры. Способ устранения неисправности — прочистить дренажный комплекс и плотно закрыть холодильник.

Поломка терморегулятора

Если неисправен терморегулятор, возможно превышение разрешенной температуры в камерах холодильника. В данном случае потребуется заменить термореле на новое. Ремонт выполняется самостоятельно либо в сервисной мастерской.

Холодильник не отключается все время работает почему
Не морозит морозильная камера причины
Холодильник включается и сразу выключается в чем причина
Не морозит морозилка в холодильнике LG No Frost

Почему не закрывается дверь холодильника
Почему греется компрессор холодильника

Рейтинг

( 21 оценка, среднее 4.24 из 5 )

Понравилась статья? Поделиться с друзьями:

6 причин, по которым ваш кондиционер продолжает отключать автоматический выключатель

Итак, вы определили, что ваш кондиционер отключил выключатель, но не знаете, почему.

Облом.

Кондиционер

обычно отключает автоматический выключатель, потому что он потребляет больше тока, чем рассчитан автоматический выключатель. То есть, если у вас есть выключатель на 20 ампер, а переменный ток потребляет 30 ампер, выключатель срабатывает.

Вот почему срабатывают выключатели: чтобы защитить вас от перегрузок по току, которые могут повредить оборудование и привести к пожару (угу).

Так что НЕ продолжайте сбрасывать выключатель и позволять ему отключаться. Постоянное срабатывание может повредить оборудование и стать причиной пожара. Сначала найдите причину проблемы.

Обычные причины кондиционера, выключающего выключатель, включают в себя:

Грязный воздушный фильтр
Грязный внешний блок
Выпуск с цепь.

Первую проблему можно устранить самостоятельно, но для всего остального требуется специалист по ремонту кондиционеров.

Читайте дальше, чтобы узнать, почему эти проблемы приводят к отключению выключателя переменного тока.

Или вы можете прямо сейчас записаться к нам на ремонт кондиционера, если вы живете в пригороде Атланты, штат Джорджия.

Грязный воздушный фильтр
Представьте себе, что вам накладывают на лицо подушку. Тяжело дышать, да? Вот что грязный фильтр делает с вашим вентилятором переменного тока; вентилятор должен работать дольше и сильнее, чтобы прогонять воздух через фильтр. Это приводит к тому, что воздуходувка потребляет больше электроэнергии и отключает выключатель.
Решение : Замените воздушный фильтр.
Грязный внешний блок
Ваша система кондиционирования воздуха имеет внутренний и внешний блоки. Внутренний блок поглощает тепло из воздуха с помощью хладагента. Этот хладагент поступает к внешнему блоку для рассеивания тепла.
Однако внешний блок не может хорошо рассеивать тепло, если он очень грязный, потому что грязь является изолятором. Таким образом, переменный ток работает и работает, пытаясь рассеять это тепло снаружи, пока не сработает выключатель из-за слишком большого тока.

Решение: Обратитесь к специалисту по кондиционерам для надлежащей очистки внешнего блока. Вы можете подумать: «Почему я не могу почистить его сам?»
Вам не хватает чистящего оборудования и чистящих химикатов для профессиональной очистки змеевика конденсатора (а покупка неподходящего типа оборудования может принести конденсатору больше вреда, чем пользы). Кроме того, неправильная очистка может повредить/сплющить ребра, обернутые вокруг катушки. Это блокирует поток воздуха через змеевик и так же плохо, как если бы змеевик был покрыт грязью.
Проблемы с автоматическим выключателем Проблема может быть не в самой сети переменного тока, а в автомате.
Возможно, провода, подключенные к прерывателю, отсоединены, или сам прерыватель неисправен и требует замены. Это относительно недорогое исправление.

Решение: Попросите техника подтянуть соединения к выключателю переменного тока или заменить выключатель.
Произошло короткое замыкание в двигателе Электродвигатели в вашем кондиционере могут работать часами и могут выдержать немалые злоупотребления. Но если двигатель работает слишком долго, изоляция проводов может разрушиться, что приведет к «короткому замыканию».
“Короткий путь” – это когда электричество идет в обход своего нормального пути (то есть идет “кратчайшим путем”).
Этот ярлык позволяет пропускать больше электричества, чем могут выдержать провода, что приводит к перегреву проводов, плавлению и возникновению пожара. Разумеется, прежде чем произойдет пожар, сработает автоматический выключатель.

Решение: Вызовите мастера по ремонту кондиционеров, чтобы найти источник короткого замыкания.
Проблемы с запуском компрессора Сердцем вашей системы кондиционирования воздуха является компрессор. При запуске он потребляет тонны электроэнергии. К сожалению, по мере старения компрессора у него возникают проблемы с запуском (так называемый трудный запуск) и он потребляет еще больше электроэнергии, в результате чего прерыватель отключается.

Решение: Попросите специалиста по кондиционерам установить «комплект жесткого пуска», который представляет собой конденсатор, дающий двигателю компрессора дополнительный электрический «толчок», чтобы заставить его двигаться. Однако компрессор может быть старым или поврежденным, и его необходимо заменить.
Компрессор заземлен “Компрессор заземлен” или “короткое замыкание компрессора на массу” означает, что электрическая обмотка внутри компрессора оборвалась и ударилась о стенку компрессора. Это вызывает прямое замыкание на землю, воспламенение масла и возгорание. И, конечно же, автоматический выключатель срабатывает из-за резкого скачка тока.

Решение: Это наихудший сценарий. Техник кондиционера должен будет заменить компрессор и очистить линии хладагента. Если на ваш компрессор не распространяется гарантия (или ваша гарантия никогда не распространяется на него), вы можете заменить весь внешний блок. Так дешевле. (Компрессоры дорогие.)

Нужен ремонт кондиционера в метро Атланта? Позвоните в Ragsdale Heating and Air

Если вы заменили фильтр, но это не помогло, позвоните в Ragsdale, чтобы запланировать ремонт кондиционеров местным специалистом. Если вы живете в районе метро Атланты, штат Джорджия, запланируйте ремонт кондиционера в Ragsdale. Мы обслуживаем города по всему району метро Атланты и за его пределами, включая Даллас, Альфаретту, Мариетту, Розуэлл, Вудсток, Рокмарт, Рим, Кеннесо и другие.

5 причин, по которым ваш кондиционер отключает автоматический выключатель (и как это исправить)

Почему ваш кондиционер отключает автоматический выключатель?

Если вы заметили, что ваш кондиционер отключает автоматический выключатель, возможно, пришло время обратиться к специалисту. Причин, по которым это может происходить, много, и каждая из них требует своего решения.

Например, если вы заметили, что ваша система переменного тока отключает автоматический выключатель, когда на улице становится слишком жарко, вам может понадобиться профессионал, который выедет и настроит ваше устройство.

Иногда кондиционеры вызывают срабатывание автоматического выключателя, потому что они не получают достаточного электрического тока от автоматического выключателя переменного тока, или может быть что-то не так с проводкой в вашем доме.

Давайте рассмотрим пять основных причин, по которым ваша система кондиционирования воздуха может отключить автоматический выключатель. Обнаружив проблему и доверив ремонт кондиционера профессионалу, вы сможете обеспечить прохладу и безопасность вашей семьи этим летом!

1. Грязный воздушный фильтр

Если вы заметили, что ваш кондиционер отключает выключатель, когда на улице становится слишком жарко, возможно, виноват грязный воздушный фильтр. Грязные фильтры могут уменьшить поток воздуха и привести к перегреву блоков переменного тока, что приведет к отключению выключателя.

Они также мешают кондиционерам эффективно работать при более низких температурах, поэтому вы можете заметить, что ваш кондиционер не охлаждает ваш дом, как раньше.

Воздушные фильтры следует чистить каждые несколько месяцев в зависимости от того, как часто вы используете кондиционер и где вы живете (может потребоваться дополнительная очистка, если в вашем районе много аллергенов или растений).

Лучшим вариантом всегда будет вызов специалиста по системам отопления, вентиляции и кондиционирования воздуха, который точно знает, что он делает, когда имеет дело с такой электропроводкой. Если с кем-то, прошедшим надлежащую подготовку в области HVAC, не обращаться должным образом, это может иметь серьезные последствия как для собственности, так и для личной безопасности.

2. Грязные змеевики конденсатора

Когда ваши змеевики конденсатора загрязняются, они не могут отводить тепло изнутри дома к внешнему блоку. Это может привести к короткому замыканию в системе кондиционирования воздуха, что может привести к перегреву.

Даже во время работы кондиционеру требуется больше электрического тока для отвода тепла из вашего дома, что приводит к короткому замыканию.

Грязные змеевики обычно вызваны скоплением грязи, пыли или растений в наружном блоке. Очистка этих катушек поможет вам избежать подобных проблем с переменным током в будущем!

Чтобы предотвратить загрязнение змеевиков конденсатора, вы должны убедиться, что ваш AC pro выходит и выполняет регулярные настройки устройства. Настройку следует проводить не реже одного раза в год, чтобы предотвратить потери тепла в вашем доме в эти жаркие летние месяцы!

Специалист по кондиционерам также знает, как часто необходимо чистить или заменять теплообменник. Некоторые устройства не нуждаются в очистке до тех пор, пока они не перестанут работать правильно, в то время как другим может потребоваться только ежегодная очистка в зависимости от их возраста и уровня производительности.

3. Сломанный змеевиковый вентилятор

В кондиционерах для охлаждения используются встроенные вентиляторы, называемые змеевиковыми вентиляторами, которые часто приводятся в действие двигателями, находящимися вне дома. Этот вентилятор обдувает змеевики, чтобы отводить тепло от вашего внутреннего блока.

Если с этими двигателями что-то не в порядке — будь то они были повреждены в результате износа с течением времени или если они были отключены во время строительных работ поблизости — это может привести к повышенному потреблению энергии и вызвать более раннее сгорание змеевика вентилятора. чем ожидалось.

Если двигатель вентилятора вашего кондиционера отключает прерыватель из-за того, что он не получает достаточного количества энергии от вашей цепи, то виноват может быть сломанный змеевик вентилятора. Сломанные или отсутствующие части блока переменного тока могут вызвать эту проблему, которая приводит к более высокому потреблению электроэнергии и возможным отключениям выключателей.

Чтобы решить эту проблему, вам понадобится специалист по HVAC, который знает, как заменить или отремонтировать змеевики кондиционера!

4. Компрессор «трудно запускается»

Компрессор является неотъемлемой частью вашего кондиционера, и по мере старения компрессора могут возникнуть проблемы с запуском. Если автоматический выключатель продолжает размыкаться, вам может потребоваться, чтобы специалист по системам вентиляции и кондиционирования проверил поток электричества между вентилятором и вашей цепью.

Работающий блок переменного тока должен включиться примерно через одну секунду, поэтому все, что дольше, может быть признаком того, что у вас проблема с компрессором.

Если ваш компрессор плохо запускается, вам необходимо вызвать специалиста для диагностики проблемы. Возможно, потребуется заменить весь компрессор, а также очистить линии холодильника, чтобы убедиться, что в линиях нет твердых частиц, которые могут вызвать проблемы в будущем.

5. Ослабленная проводка и стареющие детали кондиционера

Ваш кондиционер представляет собой сложный лабиринт проводов, обеспечивающих работу всей системы. Со временем эти провода могут ослабнуть и потерять связь, что может привести к тому, что автоматический выключатель будет время от времени срабатывать.

Специалист по переменному току исправит это, изменив проводку вашей цепи, а также, возможно, потребуется заменить металлическую пластину, которая содержит все ваши провода. AC Pro может предоставить новый, или вы можете приобрести его отдельно на Amazon по доступной цене!

Не рискуйте своими инвестициями, запуская кондиционер с отключенным выключателем.
