Пульт для кондиционера универсальный K-1018E 1000 в 1.

 Если вы столкнулись с проблемой подбора пульта для кондиционера, то мы вам смело можем рекомендовать купить универсальный пульт для кондиционера.

ПУЛЬТ CHUNGHOP K-1018E – представляет собой универсальный пульт дистанционного управления для кондиционеров.
Пульт предназначен для управления известными мировыми брендами сплит систем.
Простота в эксплуатации, стильный дизайн делают пульт ДУ CHUNGHOP K-1018E идеальным выбором.
Простая настройка пульта и удобно расположенные клавиши позволяют легко настроить и управлять вашим кондиционером. Автопоиск кода облегчает программирование пульта.
Оснащен энергонезависимой памятью (не требует повторной установки после замены элементов питания).
Каждый пульт комплектуется инструкцией на русском языке, что позволит Вам легко разобраться в программировании пульта.

Универсальный пульт для кондиционера Chunghop K-1018E заменяет пульты следующих производителей сплит систем:

пульт для кондиционера (сплит системы) HITACHI

пульт для кондиционера (сплит системы) BALLU

пульт для кондиционера (сплит системы) HISENSE

пульт для кондиционера (сплит системы) SANYO

пульт для кондиционера (сплит системы) TOSHIBA

пульт для кондиционера (сплит системы) HITACH

пульт для кондиционера (сплит системы) EQUATION

пульт для кондиционера (сплит системы) LG

пульт для кондиционера (сплит системы) MITSUBISHI

пульт для кондиционера (сплит системы) MIDEA

пульт для кондиционера (сплит системы) INEX

пульт для кондиционера (сплит системы) ZANUSSI

пульт для кондиционера (сплит системы) DAIKIN

пульт для кондиционера (сплит системы) KENTATSU

пульт для кондиционера (сплит системы) TCL

пульт для кондиционера (сплит системы) SAMSUNG

пульт для кондиционера (сплит системы) KENTATSU

пульт для кондиционера (сплит системы) TOSOT

пульт для кондиционера (сплит системы) LESSAR

пульт для кондиционера (сплит системы) ELECTROLUX

пульт для кондиционера (сплит системы) HUALING

пульт для кондиционера (сплит системы) ALPIN

пульт для кондиционера (сплит системы) TOSHIBA

пульт для кондиционера (сплит системы) YORK

пульт для кондиционера (сплит системы) DAEWOO

пульт для кондиционера (сплит системы) FUJITSU

пульт для кондиционера (сплит системы) DAIKIN

пульт для кондиционера (сплит системы) MDV

пульт для кондиционера (сплит системы) ALMACOM

пульт для кондиционера (сплит системы) LENOXX

пульт для кондиционера (сплит системы) HAIER

пульт для кондиционера (сплит системы) GREE

пульт для кондиционера (сплит системы) CHIGO

пульт для кондиционера (сплит системы) NEOCLIMA

пульт для кондиционера (сплит системы) DANTEX

пульт для кондиционера (сплит системы) TIMBERK

пульт для кондиционера (сплит системы) FAURA

пульт для кондиционера (сплит системы) QUATTROCLIMA

пульт для кондиционера (сплит системы) MCQUAY

пульт для кондиционера (сплит системы) GENERAL CLIMATE

пульт для кондиционера (сплит системы) MITSUBISHI ELECTRIC

пульт для кондиционера (сплит системы) ERISSON

пульт для кондиционера (сплит системы) DAEWOO ELECTRONICS

пульт для кондиционера (сплит системы) SUPRA

пульт для кондиционера (сплит системы) BEKO

пульт для кондиционера (сплит системы) STARWIND

пульт для кондиционера (сплит системы) GORENJE

пульт для кондиционера (сплит системы) SCOOLE

пульт для кондиционера (сплит системы) PIONEER

пульт для кондиционера (сплит системы) KRAFT

пульт для кондиционера (сплит системы) AERONIC

пульт для кондиционера (сплит системы) LGEN

пульт для кондиционера (сплит системы) RODA

пульт для кондиционера (сплит системы) LERAN

пульт для кондиционера (сплит системы) SATURN

пульт для кондиционера (сплит системы) VS Comfort

пульт для кондиционера (сплит системы) Rix

пульт для кондиционера (сплит системы) Carrier

пульт для кондиционера (сплит системы) Polaris

пульт для кондиционера (сплит системы) GENERAL

пульт для кондиционера (сплит системы) WHIRLPOOL

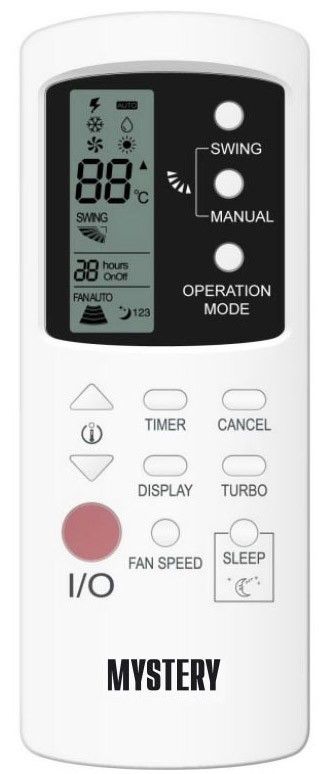

пульт для кондиционера (сплит системы) MYSTERY

пульт для кондиционера (сплит системы) AIRWELL

пульт для кондиционера (сплит системы) VITEK

пульт для кондиционера (сплит системы) GOLDSTAR

пульт для кондиционера (сплит системы) ROLSEN

пульт для кондиционера (сплит системы) CENTEK

пульт для кондиционера (сплит системы) SHARP

пульт для кондиционера (сплит системы) SHIVAKI

пульт для кондиционера (сплит системы) RENOVA

пульт для кондиционера (сплит системы) AKVILION

пульт для кондиционера (сплит системы) OASIS

пульт для кондиционера (сплит системы) ЭЛВИН

пульт для кондиционера (сплит системы) OPTIMA

пульт для кондиционера (сплит системы) AVEX

пульт для кондиционера (сплит системы) MAGNIT

пульт для кондиционера (сплит системы) AEROTEK

пульт для кондиционера (сплит системы) BERLINGTOUN

пульт для кондиционера (сплит системы) MITSUBISHI HEAVY INDUSTRIES

пульт для кондиционера (сплит системы) FAURA

пульт для кондиционера (сплит системы) AUX

пульт для кондиционера (сплит системы) FUSION

И МНОЖЕСТВО ДРУГИХ БРЕНДОВ

Кондиционеры Tosot – модели, цены, описания

TOSOT – международная торговая марка мирового лидера по производству систем кондиционирования воздуха – компании «Gree Electric Appliances, Inc. of Zhuhai». Появление нового бренда в портфеле столь известного производителя было неслучайным. Добившись впечатляющих результатов с продажами бренда GREE в Китае, руководство компании приняло стратегическое решение о расширении территории сбыта и еще большей ориентации на экспортные продажи.

Так началась история развития торговой марки TOSOT, изначально зарегистрированной в 2003 г. для производства компрессоров. Старт продаж пришелся на Ирак в 2009 г. Немногим позже, в 2010 г., кондиционеры TOSOT уже продавались на рынках Европы и Азии, а в 2011 г. – в России и Белоруссии. География продаж оборудования TOSOT расширяется с каждым днем. Сейчас торговая марка представлена в Канаде, Доминике, Бразилии, Парагвае, Анголе, Италии, Германии, Дании, Австрии, Турции, Ираке, Катаре, Бенгалии, Вьетнаме, Гонконге, Украине, Белоруссии и России. Столь динамичный рост — результат признания оборудования, выпускаемого под торговой маркой TOSOT, международным стандартом качества.

Качество — основа основ профессиональной и корпоративной репутации компании Gree Electric Appliances, Inc. of Zhuhai, как мирового лидера по производству систем кондиционирования воздуха. Оборудование TOSOT выпускается с полным соблюдением международных стандартов и проходит строжайший контроль качества на всех этапах производства. Продукция TOSOT представлена в направлениях ДЛЯ ДОМА (сплит- и мультисплит-системы) и ДЛЯ БИЗНЕСА (полупромышленные и мультизональные системы). Разнообразие серий, типов и моделей оборудования предоставляет широкие возможности по созданию эффективной системы кондиционирования воздуха в любом помещении.

Кондиционеры TOSOT имеют все необходимые сертификаты и соответствуют международному стандарту качества ISO 9001. 4-летняя гарантия на бытовые сплит-системы является неоспоримым конкурентным преимуществом оборудования TOSOT. Высококачественное сервисное обслуживание осуществляется исключительно авторизованными компаниями.

Производитель TOSOT сегодня имеет 8 производственных площадок, шесть из которых расположены в Китае и по одной в Бразилии и Пакистане, обеспечивают годовой объем производства компании в количестве 65 500 000 комплектов. В общем объеме производства 60 000 000 составляют системы для кондиционирования воздуха бытового назначения и 5 500 000 – коммерческого. 250 000 000 потребителей во всем мире оценили высокое качество и надежность оборудования, выпускаемого Gree Electric.

Выдающиеся достижения – Технология G10-инвертор, получившая награду на «Государственной премии в области науки и техники — 2011»; Ротор электродвигателя компрессора, содержащий магнит из редкоземельных металлов, повышающий мощность и уменьшающий энергопотребление двигателя; Запатентованная система Digital VRF, работающая на обогрев при температуре окружающего воздуха до –20°С; Двухступенчатый ротационный инверторный компрессор. Диапазон рабочих температур расширен от –30 до +54°С. Теплопроизводительность в холодное и холодопроизводительность в теплое время года увеличены на 40% и 35% соответственно; В 2013 году Gree Electric Appliances, Inc. of Zhuhai, пополнила свою копилку достижений званиями «Лучший работодатель Китая в сегменте бытовой техники длительного пользования» и «Самая авторитетная компания Китая»; Dong Mingzhu, президент компании Gree, занимает 3 место в списке «50 лучших топ-менеджеров Китая» (по оценке Forbes China, 2013) и 30 место в списке «50 самых влиятельных деловых женщин в мире» (по оценке Fortune China, 2013).

Установка сплит системы своими руками инструкция. Инструкция по установке сплит-системы своими руками. Нужно ли разрешение на установку кондиционера

Вопрос о том, возможна ли установка кондиционера своими руками тревожит умы, прежде всего владельцев новеньких сплит-систем, уже успевших ознакомиться с расценками на монтаж климатической техники. Действительно, многочисленные фирмы по установке кондиционеров достаточно высоко оценивают свои услуги, ссылаясь на сложность монтажа, необходимость применения дорогостоящего узкоспециализированного оборудования и обязательную высокую квалификацию специалистов. С последним утверждением не поспоришь. Только новоиспечённым владельцам кондиционеров все же интересна возможность самостоятельной установки, во-первых как перспектива реальной экономии на оплате услуг по монтажу (речь идёт о немаленькой сумме), во-вторых, как удобный случай закрепить собственные умения и научиться чему-то новому. Можно ли порицать стремление нашего человека докопаться до сути вопроса, чтобы понять, как установить кондиционер самостоятельно и сделать монтаж самому, не хуже чем заправский мастер? Если стремлению сопутствует способность реально оценивать уровень своих умений и возможностей, то ему цены нет! Изложенная нами информация о том, как правильно установить кондиционер поможет вам реально оценить объём работ по монтажу и соразмерить свой уровень мастерства с требуемым.

Прежде чем приступить к изучению подробной инструкции по установке, ознакомьтесь с перечнем необходимого оборудования.

Нужные инструменты и оборудование

1. Перфоратор с бурами.
2. Электродрель.
3. Вакуумный насос.
4. Труборез.
5. Вальцовка.
6. Ример (фаскосниматель).
7. Уровень.
8. Динамометрический ключ.
9. Манометрический коллектор.

С помощью вакуумного насоса удаляют влагу и воздух из системы

Слесарный инструмент для установки кондиционеров также будет не лишним (плоскогубцы, отвёртки, молоток и др.)

Выбираем место для монтажа

Выбирая место установки, как для внутреннего, так и для наружного блоков, учитывайте следующие моменты: важно продумать возможность свободного доступа к прибору (для проведения поточных работ по чистке и замене фильтров).

Учтите также целесообразность наиболее короткого сообщения между внутренним и наружным блоком (дело не столько в экономической выгоде от использования меньшего количества расходных материалов, сколько в снижении эффективности работы всей системы при увеличении длины межблочных коммуникаций). Не размещайте внутренний блок над шкафом или высокой мебелью (препятствие потоку охлаждённого воздуха станет причиной снижения эффективности работы прибора). По той же причине соблюдайте минимальное расстояние от потолка и стен (15 см). Согласование установки кондиционера с соседями также очень желательно, во избежание недоразумений в дальнейшем. Особых проблем установка внешнего блока жителям соседних квартир не создаёт, но очень вероятно, что кому-то может не понравиться шум работающего вентилятора или капающий конденсат. И последний пункт, наиболее очевидный – поток холодного воздуха не должен создавать дискомфорт для людей находящихся в помещении, поэтому учитывайте направление воздушного потока при монтаже. После того, как места расположения блоков определены, приступаем к монтажным работам.

• установка внутреннего блока;
• крепление наружного блока;
• бурение канала в стене;
• прокладка и подключение соединительных коммуникаций;
• вакуумизация контура;
• подключение кондиционера к электросети;
• запуск системы.

Правильно устанавливаем внутренний блок

Внутренний блок сплит-системы монтируется на специальную пластину, поставляемую в комплекте с прибором. Для обеспечения надёжной работы блока и предотвращения вытекания из него конденсата впоследствии очень важно закрепить пластину ровно. Поэтому для определения строгой горизонтали при разметке необходимо воспользоваться уровнем. В размеченных местах в предварительно просверленные перфоратором отверстия вбиваются дюбеля. Затем при помощи саморезов, вкручиваемых в дюбеля крепим монтажную пластину и устанавливаем на неё внутренний блок.

В месте установки внутреннего блока крепится монтажная пластина

Монтируем наружный блок

Наружный блок размещается на предварительно установленных кронштейнах снаружи здания, как правило, под окном или сбоку от него для удобства обслуживания. Для эффективного обдува расстояние от блока до стены должно быть не менее 10см. Если нет возможности закрепить кронштейны из окна, то для проведения работ потребуется арендовать автовышку или воспользоваться услугами альпинистов.

Межблочные коммуникации — как сделать?

Отверстие в стене для прохождения коммуникаций бурят с помощью перфоратора буром диаметром 4-5 см. Если межблочная трасса будет включать дренажную трубку для отвода конденсата, то канал необходимо сделать с уклоном (5-10 градусов в сторону улицы). Участок трассы от внутреннего блока до места вхождения в стену желательно скрыть в стене. При штроблении образуется много пыли, поэтому если в помещении уже сделан ремонт, то трассу лучше проложить снаружи, закрыв её впоследствии декоративным коробом.

Межблочные коммуникации можно скрыть в декоративном пластиковом корпусе

В межблочную коммуникационную трассу входят медные трубки фреоновой магистрали, провода электропитания и управления оборудованием, а также дренажный трубопровод (конденсат из внутреннего блока по правилам должен отводиться в канализацию, но многие попросту выводят его наружу). Необходимая длина проводки и трубопроводов определяется измерением общей длины трассы (плюс небольшой запас 30-50 см).

Для резки медных трубок необходимо использовать труборез, а не болгарку или ножовку, во избежание образования опилок, способных впоследствии привести к поломке кондиционера. Перед монтажом трубопроводы помещают в теплоизоляционную оболочку, для предотвращения попадания внутрь мусора отверстия трубопровода закрывают пластиковыми пробками. Все составляющие трассы укладываются вместе, перематываются виниловой изолентой, после чего трасса устанавливается на место.

После прокладки межблочных коммуникаций приступают к подсоединению проводов и фреоновой магистрали. Инструкция по установке кондиционера должна содержать схему подключения электропроводки, которой необходимо руководствоваться в работе.

Корректируется длина трубок (отрезаем нужный размер), затем необходимо снять заусенцы (снимаем фаску с помощью римера). После продевания гайки каждый край трубок развальцовывается вальцовкой. Затем края подсоединяют к штуцерам внутреннего и наружного блоков, затягивая гайки динамометрическим ключом (соединения должны быть абсолютно герметичными).

После проверки герметичности из магистрали при помощи вакуумного насоса удаляют воздух, манометрический коллектор даёт возможность контролировать давление

Закончив подключение трассы, проверяют герметичность магистрали и «вакуумируют» её (удаляют влагу и воздух) с помощью вакуумного насоса. Для этого через манометрический коллектор к сервисному порту наружного блока подсоединяют вакуумный насос, который, откачивая воздух из системы, создаёт в ней вакуум. Этот процесс продолжается около 20 минут (зависит от объёма контура). После отключения насоса в течение получаса наблюдают за изменением давления, если стрелка манометра не отклоняется, то система герметична. Только после тщательной проверки герметичности возможно открытие кранов наружного блока и заполнение контура фреоном. Внимание, утечка фреона может стать причиной поломки компрессора, но более важно крайне вредное воздействие фреона на человеческий организм.

Итак, система собрана и заполнена хладагентом, остаётся подключение кондиционера к электросети и проверка её работы. Схема подключения кондиционера проста, у большинства бытовых сплит-систем электропитание подключается к внутреннему блоку, для этого необходимо лишь подвести к нему розетку.

Теперь вы имеете общее представление о том, как установить кондиционер своими руками. Речь шла о монтаже сплит-системы, как самой эффективной разновидности бытовых кондиционеров. Поможет разобраться в том, как установить кондиционер видео инструкция, изложенная ниже.

Установка мобильного кондиционера не требует вмешательства высококвалифицированных специалистов: необходимо лишь разместить прибор в пределах 2м от окна (для отвода горячего воздуха), а затем подключить к сети.

Сплит система для кондиционирования воздуха в помещении, представляет собой более сложную систему, нежели обычный кондиционер. Но стоит отметить, что монтаж сплит системы своими руками вполне осуществимый процесс для каждого владельца данного устройства.

Инструкция по монтажу

Инструкция по монтажу сплит систем включает в себя следующие пункты:

1. Выбор места для системы.
2. Установка кондиционера.
3. Установка внутреннего отсека системы.
4. Первый, пробный пуск.

Разумеется, сегодня существует множество специализированных фирм, занимающихся установкой и обслуживанием систем для кондиционирования воздуха в помещении. Но большинство владельцев, в целях экономии предпочитают самостоятельно монтировать прибор на месте, а впоследствии и заниматься его обслуживанием, се это возможно, даже если до этого вы не имели никаких навыков и не сталкивались с данным оборудованием. Просто стоит учесть один фактор, когда вы будете устанавливать и настраивать новую систему самостоятельно, имейте в виду, что гарантия магазина на такое оборудование уже распространяться не будет.

Выбор места для системы

Система для кондиционирования воздуха должна быть расположена в таком месте, которое впоследствии не будет ничем загромождаться. Воздухозаборники и воздухораспределительные отверстия должны быть в полном свободном доступе.

Наружный и внутренний блоки должны находиться желательно на одно уровне. Если это не осуществимо, то максимальный допустимый перепад в разнице высот должен составить не больше 5 метров.

Что касается стены, на которую вы будете вешать блоки, то она должна быть достаточно ровной и крепкой для того, чтобы выдержать немаленький вес конструкции. Именно поэтому стоит избегать монтажа кондиционера на межкомнатных перегородках.

Правила монтажа сплит систем полностью исключают попадание прямого солнечного света на внутренний блок устройства. Непосредственно сама конденсаторная решетка должна быть полностью защищена от попадания прямых лучей. Если устанавливаемое наружное устройство будет располагаться на крыше, то его лицевая сторона должна быть повернута в теневую сторону.

Необходимо предусмотреть и условия для устройства дренажной системы, по которой конденсат, образующийся при работе установки, будет отводить к уличному блоку.

Пластик, из которого чаще всего выполняется располагаемый в помещении блок, очень чувствителен к известным лампам дневного света, поэтому желательно проводить установку устройства в месте, которое далеко от них расположено.

И еще одно важное условие. Внутренний отсек должен находиться не ближе 1 метра от микроволновой печи, поскольку излучение, которое выдает микроволновка при работе, негативно влияет на работу установки и вызывает помехи.

Выбор места для наружного блока

При установке наружного отсека самое главное это прочное крепление. Стена должна быть ровной, крепления в виде специальных кронштейнов должны быть установлены так, чтобы максимально гасить вибрацию, возникающую в процессе работы устройства.

Провести монтаж сплит системы самому необходимо так, чтобы наружная часть системы располагалась в месте доступном для проведения последующих монтажных и обслуживающих работ. Разумеется, все воздухозаборники не должны быть чем-нибудь заставлены.

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

• сверлильный молоток;
• труборез;
• инструмент для развальцовки;
• насос;
• прибор, измеряющий давление в жидкости.

Монтаж устройства включает в себя следующие операции:

1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Монтаж дренажной системы

Шланг дренажной системы должен проходить под соединительной трубой. Он не должен перекручиваться или изгибаться. В дальнейшем шланг необходимо обернуть теплоизоляционными материалами. Там где дренажная трасса проходит впритык к стене желательно проложить вставки из теплоизоляционного материала. А саму трассу обычно оборачивают войлочной лентой.

Обязательно следует проверить надежность соединения стыков дренажной системы, поскольку впоследствии это может привести к протечкам. Далее труба проводится сквозь отверстие в стене, а блок, который будет находиться внутри помещения, вешается на стену.

Специалисты рекомендуются придерживаться следующих ограничений при подсоединении трубной линии. С внутренней стороны количество возможных изгибов трассы не должно в сумме превышать 10. радиус самого возможного изгиба не должен иметь величину большую 10 см.

Заглушку с испарительной трубки необходимо удалять только непосредственно перед монтажными работами. Сначала выпускается воздух, потом откручивается гайка на соединительной трубке испарителя. На место соединения обязательно нужно нанести масло.

Герметичность отверстий

Самостоятельный монтаж сплит системы должен обязательно сопровождаться и тщательной заделкой всех стыковочных отверстий. Все начинается с заделки отверстия в стене. Для этого подойдет обычная стандартная замазка.

Труба дренажной системы обычно плотно фиксируется с помощью специального хомута. Что касается электрического соединения и кабеля, соединяющего блоки для передачи данных, то подключать их необходимо в соответствии со специальной схемой. Обычно она прилагается к паспорту устройства. В зависимости от типа установки и производителя должно выполняться и подключение.

Кабель и линия для передачи данных подключаются к соответствующим клеммам, которые обычно имеют маркировку разного цвета. Кабели, соединяющие два блока, также должны быть закреплены при помощи специального хомута.

В процессе монтажа обязательно следует обратить внимание на следующие факторы:

• Электроблок должен быть надежно зафиксирован и закрыт. Если это условие не будет выполнено, то возрастает риск поражения электрическим током или элементарного возгорания, поскольку внутрь легко моет попасть пыль, грязь или вода.
• Электрический соединительный кабель ни в коем случае не должен идти вместе с хладотрассой. Кабель, по которому проходит фреон, в процессе работы установки нагревается, поэтому соприкосновение их следует исключить.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

1. Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
2. Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Отсчитав примерно 10 с. повернуть обратно и закрыть его. Потом нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
3. Если утечек вы не обнаружили, процедуру повторяете вновь, но спустя 10 секунд не закрываете его обратно, а нажимаете на штуцер для сервисных работ. Должен пойти пар означающий, что из системы начал выходить воздух.

Дополнительная заправка фреоном

Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.

Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.

Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.

Время чтения ≈ 13 минут

Микроклимат в доме, это не просто удобно, но и полезно для вашего здоровья – можно поддерживать разную температуру. А вот установка сплит системы своими руками интересует многих – дешевле сделать монтаж самостоятельно, нежели приглашать мастеров, хотя не всегда это правильно. Прежде всего, специалисты будут делать установку по инструкции, но если вы уверены в себе, то можете сделать это самостоятельно.

Что такое сплит система

Сплит система до установки

Для начала давайте определим, что такое сплит система, чтобы не путаться в определениях – почему-то её отличают от обычного кондиционера, и это правильно. Существует несколько типов СКВ:

• На стену 1,5-9,0 кВт.
• На пол 4,0-13,0 кВт.
• На потолок 4,0-13,0 кВт.
• С каналами 5,0-18,0 кВт.
• Кассетные системы 5,0-14,0 кВт.

Как это работает

СКВ состоит из двух частей – это компрессор, который обычно ставят на улице под окном и внутреннего блока, который подаёт холодный воздух в комнату. В компрессоре находится фреон, который этот воздух и охлаждает – этот воздух поступает с улицы (приточная система). Помимо охлаждения во внутреннем блоке находится соленоид, который также может нагнетать горячий воздух.

Наружный блок

Наружный блок крепится на кронштейнах

Наружный блок располагается на открытом пространстве – фасад дома, открытый балкон, крыша. В офисных зданиях наружный блок могут закрепить на лестничном марше, в вестибюле или в коридоре. Эти два блока соединены между собой трубой для фреона, а также трубкой для стока конденсата. Также там есть компрессор, четырёхходовой клапан, ресивер, вентилятор и система управления зимним коллектором, который приводится в движение конденсаторным электродвигателем. Четырёхходовой клапан подключается от внутреннего блока через силовой кабель, идущий от блока в квартире. На наружном блоке также находится компрессор, который убирает шум в помещении. Внутренний блок слегка шумит – это 24-25 дБ и это некоторым людям мешает.

Блок в квартире

Блок в квартире, закреплённый к стене

Внутренний блок может располагаться в любой части помещения – потолок, стены, пол (это зависит от типа СКВ). Система управляется дистанционная (пульт) прилагается обязательно. Современные кондиционеры снабжены фильтром для очистки воздуха от дыма и/или пыли. Подогрев и охлаждение помещения варьируется в диапазоне от 10 до 30⁰C. На дисплее пульта есть информация, по которой можно отрегулировать систему в нужном режиме – это температура воздуха, три степени силы нагнетания и турборежим. Для бытового использования применяют настенные варианты, а напольные и потолочные в офисах, на предприятиях, в местах общественного пользования.

Электроника этого блока управляет всеми параметрами:

1. Позволяет управлять при помощи пульта, фиксирует нужную температуру и нагнетание воздушного потока.
2. Фиксирует температура воздуха, который поступает в испаритель и замеряет температуру воздуха в комнате.
3. При достижении заданной температуры в комнате компрессор отключается, а включается тогда, когда предельно допустимые условия меняются на 3-5⁰C.
4. Температура поддерживается регулировкой вращения вентилятора во внутреннем блоке, а также вращением компрессора. Если испаритель выключен, образуется большое количество конденсата в тех узлах, которые на это не рассчитаны. Это может вызвать затекание воды через внутренний блок в помещение.
5. Пультом обеспечивается управление языком (жалюзи), что придаёт направление воздушному потоку.
6. Предотвращает преждевременный запуск.
7. Контролирует температуру блока на улице.
8. Следит за таймером, который можно установить на определённое время.

Обогрев помещения

Современные кондиционеры могут греть воздух, который входит в помещение. Это происходит при переключении четырхходового клапана, который меняет направление подачи воздуха. Он управляется соленоидом при напряжении 220 V, которое поступает изнутри. При функции обогрева на наружном блоке образуется , который нужно отводить. Не следует обогревать дом СКВ при отрицательной температуре на улице – это может привести к обмерзанию и разморозке, что равносильно поломке. Лучше пользоваться обогревом при температуре выше 0⁰С.

Охлаждение в холодное время года

В СКВ есть зимний комплект, который позволяет кондиционировать воздух в помещениях закрытого типа, где есть интенсивное тепловыделение – серверных, цехах и тому подобное. Во время нагнетания холодного воздуха блок на улице нагревается, поэтому его замерзание невозможно. Этот комплект включает в себя контролер управления вентилятором – он включает его в режиме конденсатора при разогреве, а также подогревает трубку стока конденсата.

Высокие температуры

Для фреона R10A существует критическая точка жары – это 72⁰C, следовательно, максимальная температура на улице должна быть не более 45-50⁰C. Для фреона R22 максимальная температура блока 96⁰C, следовательно, допустимая температура окружающей среды 65-70⁰C – это позволяет устанавливать такие агрегаты в горячих цехах, на чердаках и в гаражах. Такие высокие температуры могут быть на металлических чердаках, в МААФах и других металлических помещениях.

Когда температура на улице очень высокая, то блок работает при перепадах давления и фреона требуется больше. Этот фактор заставляет интенсивнее работать компрессор и перекачивать максимальное количество фреона, что приводит к его выключению электроникой. Обычные СКВ рассчитаны на температуру не выше 40⁰C. Если кондиционер в доме или квартире находится на солнечной стороне, то рекомендуется при установке сплит систем своими руками сверху крепить козырёк, который будет защищать агрегат от солнца.

Для нестандартных режимов работы сокращают пропускную способность капиллярного канала, а это обеспечивает значительный перепад давления на входе и выходе при меньшем количестве перекачиваемого фреона. Так как газа в системе получается меньше, то по капиллярному каналу проходит не жидкость, а газ с жидкостью – получается, что циркуляция значительно понижается и кондиционер сохраняет свою способность к работе в нестандартных условиях. При нормальных температурных условиях такие перепады вредны для кондиционера, и он быстро выходит из строя.

Мульти системы

Мульти-сплит-система

Если СКВ оснащён несколькими блоками, то это уже будет мульти система – она подразумевает один блок вне помещения и несколько блоков в здании. Такое оборудование очень удобно для офисов, магазинов или большого жилого дома. Примечательно, что в такой ситуации наружный блок может объединяться с несколькими отличительными друг от друга системами, н полу, не стене и и на потолке. Конечно, такие агрегаты стоят дороже – там стоит дополнительный контроллер для управления нужными режимами и компрессорами с вентиляторами.

Такие системы бывают с одним или с несколькими компрессорами. В случае с одним компрессором внутренний блок СКВ передаёт информацию наружной части агрегата, что определяет режим деятельности компрессора. У систем несколькими компрессорами обычно бывает по два-три блока. В такой ситуации на каждый блок устанавливается отдельный компрессор, отдельный четырёхходовой клапан и отдельная капиллярная трубка. Компрессор наружного блока фиксирует сигналы всех внутренних блоков и задаёт работу вентилятору и компрессору. Такие кондиционеры бывают как инверторным, так и и не инверторными.

Уход за кондиционером

И-за конденсата, как внутренний, так и наружный блок в течение двух-трёх лет засоряется, поэтому их нужно чистить – внутри это делают при помощи горячего пара, а снаружи моют водой. Таким образом, удаляется грибковая плесень вместе с пылью. Без очистки агрегата его КПД может понизиться в два раза, а временами даже больше. Особенно много пыли скапливается на внешнем блоке и-за машин и деревьев. Фильтры, находящиеся сверху, мало помогают и больше служат для рекламы, нежели для очистки.

Требования для кондиционера

Видео: Монтажные работы

Провести установку сплит системы своими руками, по сути, несложно и вы можете посмотреть процесс на видео, но при этом следует учесть несколько факторов:

1. Кондиционер ни в коем случае не должен находиться вблизи нагревательных приборов, например над радиатором – это очень сильно повышает увеличивает расход электроэнергии, за которую нужно платить.
2. Мусора в системе быть не должно, так как он может ввести из строя вакуумный насос.
3. Кипящий фреон может испариться даже сквозь микро щель, поэтому при монтаже агрегат следует проверить на герметичность.
4. Наружный блок должен быть расположен ниже, чем внутренний. В противном случае это чревато перерасходом электроэнергии и термосифонным эффектом.
5. Нагрев наружной части СКВ тоже вызывает лишнюю трату электроэнергии.
6. Трубка для дренажа мотет опускаться только вниз, без петель, загнутых кверху. Такие изгибы служат сборищем мусора и грибковой плесени.
7. Установка сплит систем своими руками без вакуумного насоса ни к чему хорошему не приводит – компрессор будет гонять фреон, что вызовет перегрев воздуха и порчу масла, от чего портится компрессор. Слишком дорогое удовольствие – зачастую проще приобрести новый.

Воздушный сплит

Есть два раздельных блока: испарительный (в квартире) и компрессорно-конденсационный (вне помещения). Хотя современные агрегаты работают не только на охлаждение воздуха, но и на его обогрев, получается, что фреон конденсируется во внутренней части агрегата, а испарение происходит в наружном, поэтому их так и называют – внутренний и наружный.

Подборка инструментов

Монтаж кондиционера лучше проводить во время ремонтных работ в доме

Монтажные работы удобнее всего проводить во время ремонта в квартире, так как придётся сверлить отверстия в стенке, а это много пыли. Для установки агрегата понадобятся такие инструменты как:

• со стандартным набором свёрл и корончатой фрезой ø 50 мм. Этой фрезой придётся просверлить капитальную (несущую) стену для вывода трубок.
• Магнит для определения наличия арматуры. А в бетонных стенах она есть обязательно.
• Болгарка, но лучше труборез для резки трубок – обязательно после этого трубку следует продуть, чтобы там не осталось медной крошки.
• Для развальцовки труб понадобится шабер, так как подручными средствами герметичности не добиться. Кроме того, напильником или надфилем зачищать концы нельзя, чтобы в средину не попали опилки.
• Велосипедный или автомобильный насос для контроля герметичности.
• Вакуумный насос – понадобится для вакуумирования перед заправкой агрегата.
• Ампервольтомметр (можно фазный индикатор) для подключения к сети ≈220 V.
• Манометр для проверки давления.

Монтажные работы

Кронштейн на улице крепятся анкерными дюбелями

Сложнее всего закрепить кронштейны на стене с наружной стороны дома – обычно это делают ниже окна, чтобы был доступ к внешнему блоку. Крепить следует анкерными пластиковыми дюбелями ø 14-16 мм – по две штуки на каждый кронштейн. Некоторые заблуждаются и покупают металлические молли, но там дюбель зонтичного типа и в сплошной стене он держаться не будет. Такой монтаж можно сделать с телескопической вышки, но это дорого обойдётся, поэтому проще перегнуться через окно и просверлить отверстия, только сначала нужно поставить метки карандашом. Чтобы отверстие не сбилось, сначала сверлят тонким сверлом ø 5-6 мм, а потом берут ø 14-16 мм

Уличный блок должен находится ниже внутреннего

Как правило, устанавливать наружный блок самостоятельно без должного опыта не рекомендуется – это опасно не только для здоровья, но и для жизни.

Но если у вас есть строительный опыт по высотным работам, тогда можно монтировать. Можно, конечно, установить его на балконе или лоджии, если они не остеклены – если блок будет в закрытом помещении, то он будет перегреваться. Самое главное, это хорошо прикрутить кронштейны, но если вы боитесь высоты, то за такую работу лучше не браться, а пригласить специалиста – у них есть опыт работы на высоте, так что лучше заплатить, но не рисковать.

Но сначала нужно определить, место, где будет находиться внутренний блок, чтобы потом относительно него устанавливать наружный. Удобнее всего, когда они находятся рядом — не придётся добавлять медные трубки – они дорогие. Затем фрезой делаете отверстие в стене, но если стены бетонные, то лучше всего отверстие пробивать зубилом, чтобы не сломать коронку на проволоке.

Установка монтажной планки для внутреннего блока

Монтажную планку для крепления кондиционера следует вставлять строго по уровню и крепить её пластиковыми дюбелями. Здесь анкеры уже не нужны – можно обойтись дюбелями ø 6 мм и саморезами длиной 90 мм. Я не ошибся – именно 6-миллиметровые дюбеля нужны для крепления, чтобы шуруп не вырвало со стенки. Если стены мягкие, то можно загонять по два самореза в один дюбель – так гораздо прочнее. Отвёрткой, конечно, закрутить два шурупа будет сложно, поэтому лучше воспользоваться шуруповёртом или электродрелью.

Сборка трубопроводов

Трубки режут с метровым излишком, чтобы были запасы на изгибы. Сгибать трубку следует очень осторожно, чтобы она нигде не треснула. Хотя морщин тоже допускать нельзя – такая деформация будет препятствовать потоку хладагента, а это в свою очередь вызовет перерасход электричества. Самая лучшая теплоизоляция, это труба из вспененного полиуретана – он продержится очень долго, а вот поролон не простоит даже одного сезона. На концы надевают фланцы и только после этого делают развальцовку. Резьба на фланцах должна быть повёрнута к концу трубки, чтобы прикрутить их к штуцерам. У новых кондиционеров штуцеры разного диаметра, поэтому перепутать концы будет невозможно. Но в паспорте есть инструкция по сборке, поэтому можно постоянно подсматривать.

Для дренажа лучше всего использовать металлопласт ø 16 мм, так как гофрированный пластик быстро рассыпается под влиянием атмосферных осадков и перепадов температуры. Если для дренажа резьба не предусмотрена, то можно соединить термоусадкой, разогрев её паяльником или на открытом огне – спичками или зажигалкой.

Для того чтобы соединить внутренний и наружный блоки используют многожильный кабель с сечением жилы не 1,5 мм – там есть клеммы с наименованиями. Наименования клемм могут не совпадать, и тогда придётся разбираться по инструкции, которая есть в паспорте. Провод тоже запаковывают в трубу из вспененного полиуретана, а потом все коммуникации можно обмотать скотчем. Эту трубу просовывают в 50-миллиметровое отверстие, которое заранее делают в стене.

Для проверки герметизации используют подогретую до испарения дистиллированную воду и с раствором хозяйственного мыла (его можно натереть на тёрке). Для продолжения снимают ниппель с выпуска и закачивают воду с насоса – если на резьбе появляются пузыри, то гайку слегка подтягивают. После завершения мыло протирают мокрой салфеткой или губкой. Ниппель ставят на место и вакуумным насосом выкачивают воздух, который удалит пыль и влагу. Это нужно делать долго 40-60 минут – влага удалится вместе с воздухом. Систему закачивают фреоном из баллона через манометр – необходимое давление указано в паспорте.

Видео: Монтажные работы по установке сплит-системы

Теперь остаётся только протестировать агрегат – это можно делать с дистанционного пульта или кнопкой запуска на внутреннем блоке. Если тестирование не запускается, придётся вызывать специалиста, так как гарантии уже не будут действительны. При запуске теста должны открыться жалюзи и пойти холодный воздух. Жалюзи регулируется до нужного положения с пульта дистанционного управления.

Заключение

Если что-то не получается с установкой сплит системы своими руками, а это обычно наружный блок, то придётся вызывать мастера или нанимать телескопическую вышку. Но это касается многоэтажных зданий – на первых этажах и в частном секторе проблем обычно не возникает.

Что нужно знать про установку сплит-системы

Проблема: Основная сложность, с которой сталкивается покупатель сплит-системы, – проблема правильного монтажа. Монтаж на 90% определяет качество и срок службы кондиционера. Если при монтаже допущены ошибки, то исправить их потом очень сложно.

Решение: Монтаж должны проводить специалисты, имеющие лицензию на установку кондиционеров, с соблюдением инструкции и с применением спецтехники. После монтажа в помещении не должно остаться ни мусора, ни пыли, ни коробок. Слово «кондиционер» прижилось только у нас в стране. Это фактически кусок словосочетания air-condition, что в переводе с английского означает «состояние воздуха». Кондиционер служит для поддержания нужной температуры и влажности в помещении. Вентилируя воздух, кондиционер очищает его, пропуская воздушный поток через специальные фильтры.

Сегодня мы поговорим об установке более современного вида системы кондиционирования воздуха – о сплит-системе. В чем же преимущества сплит-системы перед «обычным» кондиционером? Сплит-система не загораживает естественный свет, как «оконник», который врезают в оконную раму. Это первое отличие. Кроме того, она не зависит от системы общего кондиционирования дома, если таковая имеется (это когда один здоровенный блок стоит где-нибудь в подвале и гоняет воздух по всему дому). И отличается от «обычного» кондиционера тем, что состоит из двух блоков – внешнего и внутреннего. Если внутренних блоков более двух, то это уже называется «мультисплит-система».

Но давайте договоримся: для простоты изложения я буду рассказывать о сплит-системе, называя ее более привычным для нашего уха словом «кондиционер».

Коммуникации (в штробе)

Дренаж (в штробе)

Канализация

Электропроводка – к щитку (в штробе)

Отверстие в стене, пробитое с наклоном 1–3°

Первый этап установки сплит-системы: проводится отдельная электропроводка

К любому, даже маломощному (1,5 кВт) кондиционеру необходимо провести отдельную электропроводку и поставить отдельный автомат в электрощите. Потому как старая может не выдержать нагрузки и, не дай Бог, загорится. Если же отдельную проводку для кондиционера проложат специалисты-монтажники – возможность возгорания сводится практически к нулю.

Особенно будьте бдительны, если дом ваш старше 1990 года рождения. В старых домах проводка, увы, не рассчитана на нагрузки от использования мощного электрооборудования. Монтажники помнят случай, когда хозяин квартиры из-за кондиционера вынужден был заменить всю проводку: старая просто не выдерживала и постоянно выбивало пробки.

Второй этап установки сплит-системы: монтаж наружного блока

Для этого монтажники просверливают отверстия для кронштейнов, на которые потом устанавливають внешний блок.

Если вы ставите его на открытом балконе, то проблем нет: прикрепили болтами, ветерок его обдувает – и порядок (если балкон застеклен, то аппарату не будет хватать воздуха для работы и он скоро сломается). Если же хотите прикрепить блок на стену, то без прочных кронштейнов не обойтись. Причем они должны выдерживать вес, в несколько раз превышающий вес блока. На высоких этажах «наружник» монтируют с , снабженной раздвижной лестницей. Или вызывают альпинистов (если монтаж пойдет выше 5-го этажа). Такие вызовы оплачиваются отдельно и стоят от 60 до 150 долларов. А иногда требуются и техника в виде машины с пожарной лестницей-стрелой, и альпинист.

Если вы живете на верхних этажах, то наружный блок можно поставить на крышу. Но учтите, что разница между внутренним и внешним блоками по высоте не должна превышать 3–20 метров (в зависимости от марки кондиционера и модели).

Если же ваша квартира расположена на первом этаже, настоятельно рекомендую повесить внешний блок выше 1,8–2 метров над землей и «спрятать» его в клетку. А то могут и украсть. На одной из фирм нам рассказали историю. Пришел мужик и заказал только внешний блок. Менеджеры удивились: «А почему вы не хотите целиком сплит-систему». – «Да есть у меня внутри кондиционер, а вот наружный «ящик» вчера срезали. На первом этаже, под висел». Независимо от высоты, на которой «привинчен» внешний блок, надо сделать над ним металлический козырек. Это спасет блок от снега и сосулек, которые по весне имеют обыкновение падать с крыш, разбивая все на своем пути.

Вообще установка внешнего блока – ответственное дело. Если его слабо закрепить, он ведь может и свалиться… на кого-нибудь. В течение гарантийного срока ответственность за последствия этого несет фирма, которая установила кондиционер. А после – вы сами будете отвечать.

Чего нельзя делать с внешним (наружным) блоком?

Есть ограничения места для установки внешнего блока:

Поверхность стены, на которую будет установлен блок, должна быть прочная (иначе под тяжестью блока она может разрушиться) и гладкая (иначе блок будет вибрировать и деформироваться).

Нельзя перегибать трубки с хладагентом (фреоном) по несколько раз на небольшом участке и развинчивать их соединения (это приведет к утечке хладагента). Если трубки закрутились в кольцо радиусом менее 100 мм, то компрессору будет сложнее качать фреон.

Третий этап установки сплит-системы: установка внутреннего блока

Пульт управления кондиционером

Монтажники крепят шурупами к стене (если блок настенный) или потолку (если блок потолочный) специальные кронштейны и на них устанавливают блоки. После этого обязательно надо проверить прочность крепления (не шатается ли конструкция? При включении кондиционера не вибрирует ли?). Иначе рано или поздно вся конструкция может просто обрушиться вам на голову.

А вот для напольного блока специального крепежа не требуется. Он, как говорится, «пешком постоит». Надо только сразу выбрать для него место (при выборе места учитывайте, чтобы блок не дул на шторы или на стену и стоял подальше от источника тепла). И хотя блок не прикреплен к полу, но после прокладывания всех коммуникаций передвигать его с места на место уже нельзя.

Итак, внутренний блок нельзя устанавливать:

…над источником тепла (например, над батареей). Иначе кондиционер будет работать на охлаждение «до потери пульса» и очень быстро выйдет из строя. Представьте, что вы открыли дверцу холодильника, и он будет остужать не только камеру, но и всю комнату. Он «заработается» и выйдет из строя к концу дня. То же самое произойдет с кондиционером. Кроме того, от тепла, исходящего от комнатной батареи, пластиковый корпус блока может деформироваться.

…в помещениях, где постоянно работают приборы с высокочастотными электромагнитными колебаниями (например, дрель, сверлильный станок). Высокочастотные колебания могут «сбить» чип (процессор), установленный внутри кондиционера.

…непосредственно над кроватью или рабочим местом, иначе есть опасность постоянно простужаться или, хуже того, заболеть воспалением легких.

…там, где будет затруднена циркуляция воздуха, например, за шторами и т.п. Расстояние до препятствия не должно быть менее 3 метров. Иначе кондиционер, который поддерживает заданную температуру автоматически, даст сбой. Охлажденный (или нагретый) поток воздуха из кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой «вышел». Кондиционер решит, что работа проделана, нужный климат установлен и отключится. Именно так случилось у моих знакомых. Их кондиционер постоянно «путался в шторах» и отключался, не успев довести температуру комнаты до заданной. Пришлось вызывать специалистов и заново устанавливать систему.

…с перекосом – тогда из него на пол будет вытекать вода (конденсат), которая по правилам монтажа должна отводиться по дренажной трубке в специальный резервуар (см. нашу справку о дренаже).

Четвертый этап установки сплит-системы: штробление стен или пола

Для того, чтобы соединить электропровода и фреоновые трубки между блоками кондиционера, монтажники пробивают желоба в стенах или на потолке (или как говорят установщики – нужно «проштробить магистраль»). Это делают в том случае, если вы хотите сделать скрытую магистраль. Иногда приходится «проштробить», например, не стены, а пол квартиры.

Не хотите штробить? Тогда можно спрятать провода в декоративные пластиковые короба (иногда короба убирают под плинтус). Но перед этим установщики должны будут соединить две медных трубки (для хладагента) и «концы» электропроводки между внешним и внутренним блоками. Проследите, чтобы монтажники сделали это с помощью соединительных фитингов. А в предварительно пробитое отверстие в наружной стене проложили «гидроизоляционный стакан» с соединительным шлангом.

После этого они должны провести так называемую вакуумацию коммуникаций, причем обязательно в течение 50 минут (именно за это время из коммуникаций выйдут «лишний» воздух и влага). Делается эта манипуляция обязательно с помощью специального оборудования.

Причем имейте в виду – для дренажной трубки, как правило, делают отдельную скрытую магистраль (в стене или под полом).

Пятый этап установки сплит-системы: проверка работы системы с помощью специальной программы

На этом этапе установщики должны включить сплит-систему (кондиционер), установив ее на тест-программу. Если все работает и корпус не вибрирует, значит, порядок. Работа почти закончена. Кстати, советуем каждый год самостоятельно проводить такую проверку работы системы (с помощью этой же тест-программы).

Шестой этап установки сплит-системы: уборка мусора

Должен предупредить: прокладка магистрали и прочие монтажные процедуры – это грязь, пыль и шум. Но хорошие монтажники (с лицензией на установку кондиционеров) приедут со специальными инструментами (включая металлоискатель для обследования стен на наличие арматуры и скрытых коммуникаций).

Кроме того, у монтажников должен быть пылесос и другие уборочные машины. С их помощью после окончания работ они должны самостоятельно убрать весь мусор. Если монтажники пытаются увернуться от «грязной» работы, строго потребуйте – «уборка территории» входит в оплату за установку кондиционера. Кроме того, с солидной фирмой можно заключить договор на профилактическое обслуживание сплит-системы. Тогда не придется, рискуя жизнью, высунувшись по пояс из окна, чистить наружный блок пылесосом или вызывать альпинистов на свои деньги. При заключении такого договора (в него входит и гарантийный ремонт), конечно, придется заплатить энную сумму, но, поверьте, оно того стоит. Кстати, спешим сообщить приятную подробность: фирма «Метеомаркет», продающая японские кондиционеры «Дайкин» (Daikin), по истечении трехлетнего срока договора на обслуживание бесплатно заменит ваш кондиционер на новый. Впрочем, если вас устраивает старый агрегат – можете не менять его лет 20. Фирма гарантирует его бесперебойную хорошую работу. Между прочим, в небезызвестном здании на Лубянке кондиционеры «Дайкин» (Daikin) стоят еще со времен «кукурузного генсека» Никиты Хрущева и до сих пор исправно работают.

Наружный блок необходимо регулярно очищать от пыли и грязи. Особенно тяжелый период наружного блока – время цветения тополей. Пух моментально забивает фильтры, и кондиционер (если его тут же не почистить) ломается. Конечно, можно почистить пылесосом, если не боитесь высоты. Но лучше не рисковать и вызвать «службу спасения кондиционеров» – то есть фирму по обслуживанию.

При температуре ниже –15°С кондиционер может отказаться работать «на тепло», и тогда понадобится низкотемпературное оборудование (тепловой насос, компрессорный обогреватель и даже обогреватель дренажной трубки). Кстати, в некоторые модели эти устройства уже заложены

Как самому установить сплит систему

Речь пойдет о самостоятельной установке сплит системы с настенным креплением внутреннего блока.

Итак, сначала необходимо провести отдельную электропроводку, даже если кондиционер, который вы устанавливаете, малой мощности. Плюс ко всему необходимо установить в щитке отдельный автомат. На этом этапе настоятельно рекомендую воспользоваться услугами профессиональных электриков.
Следующим устанавливаем сплит систему сами, а точнее начинаем монтаж наружного блока. Для этого сначала необходимо просверлить отверстия под кронштейны на стене дома. Учтите, что при расположении внешнего блока на стене следует перестраховаться и купить кронштейны, рассчитанные на больший вес, нежели у блока.

Также, следует помнить, что при установке внешнего блока надо быть особенно внимательными с трубками хладагента – нельзя допускать её перегибов, а закрутки в кольцо, диаметр которого меньше 10 см приведет к плохой прокачке фреона.

Теперь устанавливаем внутренний блок сплит системы – сами крепим кронштейны настенные или потолочные (в зависимости от типа блока). Следуем при установке правилам:

категорически запрещается устанавливать внутренний блок сплит системы над источниками тепла (например, над радиатором)
недопустима установка блока вблизи различных предметов, которые могут стать препятствием на пути воздушного потока, нарушив его рециркуляцию; дело в том, что кондиционер будет получать недостоверную информацию о температуре воздуха в помещении и начнет работать в ином, нежели запрограммировано, режиме
установка сплит системы вблизи источников электромагнитных колебаний может привести к сбою в работе самого кондиционера
ну, и последнее – думаю, что это не новое, но не стоит устанавливать внутренний блок в непосредственной близости от рабочего стола, кровати и места отдыха – это может способствовать переохлаждению организма, что приведет вас к вечно простуженному состоянию.

Завершающий этап – тестируем установленный кондиционер с помощью тест-программы (поскольку устанавливаем сплит систему сами, то и проверку придется осуществлять самостоятельно).

Так, а теперь чисто бытовые советы как самому установить сплит систему:

если ваше жилище располагается на первом этаже, то устанавливайте внешний блок на высоте не менее 2х метров, да еще постарайтесь запрятать его за решетку, дабы у любителей лёгкой наживы не было соблазна его по-быстрому стащить
учтите, что большинство бюджетных сплит систем практически не работают «на тепло» в температурном режиме ниже «-15» градусов и тогда придется дооборудовать свой кондиционер компрессорным обогревателем, тепловым насосом и обогревателем дренажной трубки.

Есть вопросы – обращайтесь, вместе попытаемся разобраться и понять как самим установить сплит систему и остаться при этом живыми и невредимыми:-)

Обработан

Монтаж сплит-системы (или, попросту говоря, кондиционера) – процедура трудоемкая, но не такая сложная, как можно подумать. В принципе, с таким заданием может справиться даже тот, кто раньше ничем подобным не занимался. Для этого понадобится немного теоретических знаний, которые вы можете почерпнуть из данной статьи, терпение и желание. Давайте поговорим о том, как своими руками поставить кондиционер.

Немного общих сведений

Основная наша цель заключается в том, чтобы установить кондиционер и при этом не повредить его. Но, помимо этого, необходимо правильно провести монтаж как внутреннего, так и наружного блока. В противном случае эффективность работы будет гораздо ниже, если устройство вообще будет функционировать.

Для начала работ вам понадобится специальный инструмент: перфоратор и вакуумный насос, манометрический насос, строительный уровень. Что касается расходников, то монтаж сплит-системы осуществляется стандартным набором, который должен идти в комплекте. Это утеплитель, дренажный шланг, дюбеля, кронштейны и т. п. Если этого нет, то нужно купить, и только после этого начинать установку кондиционера.

Монтаж панели внутреннего блока

В данном случае необходимо соблюдать одно простое правило, которое распространяется на все кондиционеры, независимо от марки и производителя. Заключается оно в том, что от потолка необходимо отступать не менее 10 сантиметров. Если это правило не соблюдать, то кондиционер будет постоянно забиваться пылью. Кроме того, ухудшенный забор воздуха поспособствует снижению производительности, а это может повлиять на долговечность устройства в целом.

От угла стены необходимо тоже немного отступить. Расстояние от панели до гардины должно быть не менее 10 см. Это необходимо для того, чтобы во время работы кондиционера занавеска не колыхалась. Дальше с помощью дюбелей и уровня закрепляется панель. Она должна размещаться строго горизонтально. Это необходимо для того, чтобы не было утечки конденсата. Дальше временно вешаем внутренний блок.

Монтаж кабель-канала

Прокладку кабеля необходимо осуществлять хотя бы с небольшим уклоном. Делается это для того, чтобы не появлялся конденсат. Обязательно учтите это при монтаже. Для начала необходимо пробурить отверстие диаметром 55 миллиметров минимум. Не забывайте об уклоне, который исключит появление в дренажном шланге воздушной пробки. После того как сквозное отверстие будет сделано, протягиваем короб, подрезаем концы, и все это дело подгоняем.

На следующем этапе необходимо нарезать трассу. Тут крайне важно понимать, что использование обычной ножовки просто недопустимо. Обусловлено это тем, что в медной трубке будет оставаться мелкая стружка, грязь и т. п. мусор. Если все это попадает в компрессор, то вскоре он выйдет из строя. Поэтому используйте специальные труборезы, которые сегодня можно найти в любом специализированном магазине или взять в аренду у соседа. Несмотря на то что климатическое оборудование есть разное, примерно одинаково осуществляется монтаж кондиционеров. Сплит-систем в настоящее время большое количество, но принцип работы одинаков, и установка осуществляется по общим правилам.

Укладка трассы в короб и монтаж кронштейнов

На данном этапе вы сами выбираете последовательность действий. Можно сначала повесить блок на панель, а только потом заняться укладкой трассы в короб. Можно и наоборот, проложить трассу, затем присоединять блок. Главное требование – не перегибать медные трубки. Если это случится, то компрессор вскоре сломается.

Дальше необходимо обзавестись страховкой и идти на улицу, так как следующий этап выполняется именно там. Будь то монтаж мульти-сплит-системы или самой обычной, необходимо закрепить на стене кронштейны. Они должны располагаться в одной горизонтальной плоскости, поэтому используйте Желательно, чтобы работу выполняли два человека, так как наружный блок имеет внушительный вес. После закрепления кронштейнов на них надевается внешний блок и дополнительно закрепляется с помощью болтов.

Вальцовка и вакуумирование трассы

Суть вальцовки заключается в том, чтобы расширить медные трубки в местах их соединения. Для этого используется специальная вальцовочная машинка и насадки. Перед тем как вальцевать трубку, наденьте на неё гайку, ведь после её расширения вы не сможете этого сделать. Крайне важно обеспечить надежное соединение, через которое не протекал бы фреон. Для этого как можно сильней затягивайте гайки в местах соединения, но не переусердствуйте.

Вакуумирование необходимо для удаления остатков пыли и влаги из трассы. Для этого понадобится такое оборудование для монтажа сплит-систем, как вакуумный насос. Он включается, и одновременно с этим открывается порт на манометре. Когда стрелка уйдет в вакуум, необходимо выключить насос и закрыть порт. Если стрелка не опускается, то это означает, что одно из соединений пропускает воздух, затяните гайки потуже. Если это не помогло, то стоит проверить качество вальцовки. Если этого не сделать, то велика вероятность того, что компрессор сгорит уже после одной зимы.

Монтаж сплит-системы: инструкция по запуску фреона

После того как вы успешно выполните вакуумирование, самое время залить фреон в систему. Для этого необходимо с помощью шестигранного ключа открутить шланг подачи (это тонкая трубка). Важно не перепутать с толстой трубкой всасывания, так как может испортиться что не хорошо. Тут важна последовательность, поэтому сначала открывается подача, а затем всасывание. На этом этапе зафиксируйте давление фреона в системе и проверьте все электрические соединения. Если все в порядке, то можно осуществлять тестовый запуск.

Если компрессор сразу не включился, не пугайтесь, это вполне нормальное явление, ничего страшного в этом нет. Зафиксируйте давление и напряжение. Если все в порядке, то кондиционера на максимум. Так он должен поработать в течение 10-15 минут. За это время фреон пройдется по системе, и масло успеет вернуться.

Монтаж сплит-системы своими руками: важные моменты

Необходимо понимать, что в системе не должно быть воздуха, именно поэтому вакуумирование является обязательной процедурой. Как было отмечено выше, все соединения должны быть надежными и прочными. Желательно с помощью вакуумного насоса сделать несколько проверок. Только после того, как вы убедитесь, что все в порядке, можно осуществлять тестовый запуск.

Можно с уверенностью говорить о том, что монтаж межблочной трассы и её герметизация являются наиболее сложными и трудоемкими этапами. Как вы видите, не обойтись вам и без помощника. Обусловлено это тем, что осуществить установку наружного блока самостоятельно очень сложно и небезопасно. В целом же непосильных задач тут нет. Соблюдаем горизонталь, герметизируем соединения, не используем обычную ножовку – и все будет хорошо.

Заключение

Вот мы и разобрались, как устанавливаются сплит-системы. Демонтаж/монтаж в приоритете должен осуществляться специалистами со стажем работы и высокой квалификацией. Так оборудование прослужит в течение долгих лет. Но крайне важно не забывать его периодически обслуживать.

Кстати, во время есть риск наткнуться на арматуру или проводку. Поэтому сначала проверьте, нет ли скрытых коммуникаций, и только после этого приступайте к работе. Мероприятие довольно шумное и пыльное, поэтому заранее подготовьте помещение. В целом же тут нет ничего сложного, главное – это соблюдать все вышеперечисленные правила. Но так или иначе, самостоятельная установка должна осуществляться только в том случае, если вы уверены в своих силах. Но лучше вызвать специалистов. Если монтаж будет проведен неверно, то хоть будет кому предъявить претензии. Вот и все, что можно рассказать о проведении монтажных работ.

Royal Clima RCI-TN25HN

Достоинства:
Оснащен технологией равномерного распределения воздушного потока 3D AUTO AIR, которая позволяет управлять горизонтальными и вертикальными жалюзи внутреннего блока с пульта управления. Автоматические горизонтальные и вертикальные жалюзи позволяют выбрать любой из 4-х удобных в данный момент режимов. Одновременная автоматическая работа этих жалюзи позволяет наиболее равномерно охладить помещение, создав эффект постоянного движения воздуха, без появления сквозняка внутри помещения. Четыре режима работы: охлаждение, обогрев, осушение, вентиляция. Имеет автоматический, турбо, ночной и низкошумный режимы, а также таймер включения и отключения. Уровень шума внутреннего блока снижен до экстремально низких значений, от 25 дБ(А) в низкошумном режиме. Энергоэффективность кондиционера соответствует классу А российской системы классификации, что обеспечивает экономичность и одновременно высокую производительность кондиционера. Комплексная очистка воздуха: кондиционер оснащен дополнительными фильтрами для очистки и улучшения качества воздуха. Функция SELF CLEAN: специальный алгоритм работы кондиционера после его выключения оставляет в рабочем состоянии вентилятор внутреннего блока в течение некоторого времени. Это позволяет высушить теплообменник от конденсата который образовывается во время работы. Функция FOLLOW ME температурный сенсор, расположенный непосредственно в пульте дистанционного управления, и возможность переключать логику работы кондиционера на измерение температуры данным датчиком позволяют обеспечить точную температуру непосредственно в месте пребывания пользователя.

Недостатки:
Пульт не такой, как в описании на сайте, но удобный и красивый. При фиксированном положении вертикальных жалюзи замечено заводское искривление одного из восьми элементов от вертикальной плоскости. Вибрация компрессора на высоких оборотах передается на стены. Особенно ощущается в панельном доме. Сам блок не шумит, именно вибрация. Стандартный монтаж не подходит, нужно ставить внешний блок на амортизаторы (виброгасители).

Комментарий:
Инверторная сплит-система TRIUMPH Inverter RCI-T26HN – для нас это одна из лучших на рынке сплит-систем не только из-за высокого уровня надёжности, но и из-за стильного премиального дизайна, смотря на который, настроение непременно улучшается. Такая модель не требует много сил на обслуживание. Простота в эксплуатации – это именно тот фактор, который славит данный кондиционер.

отзывы, описание модели, характеристики, цена, обзор, сравнение, фото

Полная информация о товаре, изготовителе, комплектации, технических характеристиках и функциях содержится в технической документации.

Отзывы о Настенная сплит-система Indesit MONO 18000

Оставить отзыв

Отзывов на данную модификацию пока нет. Ваш отзыв поможет кому-то сделать выбор. Спасибо, что делитесь опытом!

Лучшие варианты покупки по низкой цене

Где купить дёшево? Рассмотрите предложения с доставкой или самовывозом. Сравнение цен онлайн. Выберите удобное для себя место приобретения.

Основные характеристики
Производитель	Indesit
Тип кондиционера	настенная сплит-система
Основные режимы	охлаждение / обогрев
Мощность в режиме охлаждения	5200 Вт
Мощность в режиме обогрева	5500 Вт
Дополнительные режимы	Автоматическое поддержание температуры, самодиагностика неисправностей, ночной режим
Режим осушения	есть
Управление
Пульт дистанционного управления	есть
Таймер включения/выключения	есть
Особенности
Уровень шума внутреннего блока (мин/макс)	нет данных / нет данных
Фаза	однофазный
Фильтры тонкой очистки воздуха	есть
Регулировка скорости вращения вентилятора	есть
Другие функции и особенности	дезодорирующий фильтр, генератор анионов, возможность регулировки направления воздушного потока, система против образования льда, функция запоминания настроек
Минимальная температура для эксплуатации кондиционера в режиме обогрева	-5 °С
Габариты
Внутреннего блока сплит-системы или мобильного кондиционера (ШxВxГ)	79x26x19 см
Наружного блока сплит-системы или оконного кондиционера (ШxВxГ)	76x59x28. 5 см

Счетчики на проводах? СЕ 208 типа СПЛИТ, ответы на вопросы в фотографиях – Тверь | Фотограф

Несколько дней назад я выложил несколько фотографий со странными устройствами на электрических проводах которые «подходят» к частным домам и которые недавно начали устанавливать энергетики Твери. Как позже выяснилось, это выносные приборы учета СЕ-208 типа СПЛИТ, которые войдут в систему АСКУЭ (автоматизированная система контроля учета электроэнергии) МУП «Тверьгорэлектро. Очень много вопросов от моих друзей в соц сетях я получил с вопросами что и как и зачем, оно и не случайно, в Тверском интернете по этому поводу нет никакой информации, да и во всемирной паутине не густо. Посему я решил разобраться и написать этот подробный пост о том, что мне удалось узнать про это нововведение от МУП «Тверьгорэлектро».

Буквально по крохам удалось собрать кое какую информацию (то телефонам энергетиков толком никто не мог сказать ничего, хотя кое кто и говорил что была рассылка по почтовым ящикам). И вот я написал им запрос на сайт Тверьгорэлектро и получил ответ –
МУП “Тверьгорэлектро на Ваше обращение с вопросами по установленным выносным приборам учёта сообщает, что в рамках действующей программы по автоматизации учета электроэнергии на Вашей улице были установлены выносные приборы учета СЕ-208 типа СПЛИТ, которые войдут в систему АСКУЭ (автоматизированная система контроля учета электроэнергии) МУП «Тверьгорэлектро».
При проведении процедуры допуска данных приборов учета всем потребителям будут выданы устройства для считывания показаний, а так же подробная инструкция по их эксплуатации. О дате и времени проведения процедуры допуска в эксплуатацию установленных приборов учета Вам будет сообщено письменно.

Кстати, эти приборы учета устанавливают бесплатно!

Тоесть сейчас они их устанавливают, потом будут тестировать, ну а затем должны всем раздать домашние дисплее и инструкции..
вот тока когда? люди не в курсе..

Вот так выглядит данный девайс разработанный специалистами компании «Энергомера»
комплекс технических средств для АСКУЭ: счетчики электроэнергии, устройства сбора и передачи данных, оборудование связи, а также специализированное программное обеспечение.

Благодаря своим техническим особенностям АСКУЭ на базе продукции «Энергомера» позволяет не только установить общий объем отпущенной электроэнергии, но и контролировать ее потребление абонентами, а значит свести до минимума факты хищений электроэнергии.

На просторах интеренета некоторые люди жалуются что новые счетчики считают больше чем старые.. Вполне возможно.. дело новое, тут вот нужно как то сравнивать будет. . а то и правда, а вдруг неправельно будут сщитать.. настроют не так или еще что

Вот один из таких вопросов на просторах сети –
“Примерно месяц назад сетевая организация установила у меня свой новый счетчик СЕ208
на опоре ЛЭП и выдала мне индикаторное устр-во. Старый счетчик Меркурий 201.5 остался
у меня в щитке не тронутым, я решил оставить его для контроля.
Спустя месяц, я решил сверить расход, оказалось что СЕ208 намотал примерно на 40% больше,
я обратился в сетевую организацию за разъеснениями, они говорят что Энергомеры считают более точно ))
хотя класс точности по активной энергии у обоих первый.
Я подключил еще один меркурий, свеженький, только что купленный дата проиизовдства июнь 2016, все
пломбы на месте, и оказалось что картина не изменилась. Мои два меркурия считают одинаково, а
СЕ208 примерно на 40% больше. В чём может быть проблема??”

Электросчетчик СЕ 208 используется для фиксации показаний по трате электроэнергии. Особенностью данного устройства является его способность работать по четырем тарифам. Это однофазное устройство, чаще всего оно применяется для расчета абон. платы по дневному и ночному тарифу. Для того чтобы получить информацию, нужно воспользоваться жидкокристаллическим дисплеем, на который она выводится.

Прибор учета электрической энергии обладает долгосрочной памятью, он сохраняет данные в течение 36 месяцев: даже если его полностью лишить питания, данные сохраняются за последние 180 дней. Модель имеет два компонента:

Измерительный блок. Его закрепляют, как правило, в недоступном для людей месте, например, на столбе, на довольно большой высоте. Это делается в антивандальных целях, помогает бороться с воровством электроэнергии.
Пульт. Он находится в доступном для абонента месте, например, в его доме. На эту часть прибора выводятся показания, которые и требуется подавать при оплате по счетам.

Счетчик электроэнергии СЕ 208 полезен не только при необходимости высчитать, сколько нужно платить по тарифам, но и позволяет узнать следующее:

Затраченную за определенный промежуток времени электроэнергию.
Напряжение в электросети на данный момент.
Какая нагрузка на данный момент в нулевом и фазном проводе.
Мощность нагрузки.
Активность сетевой энергии.
Частота сети.
Иные полезные параметры, которые нужны чаще электрику, чем пользователю.

Новые приборы в перспективе будут внедрены в единую автоматизированную информационно–измерительную систему коммерческого учета электроэнергии (АИИС КУЭ). С помощью этой системы энергетики будут дистанционно снимать показания потребленной электроэнергии для их учета и автоматической обработки. После внедрения АИИС КУЭ такая процедура, как снятие показаний счетчиков потребителями, уйдет в прошлое. Более того, система позволит видеть в реальном времени загрузку отдельных участков сети и оптимизировать ее работу, снижать по конкретным линиям пиковые нагрузки, а значит предупреждать аварийные отключения электроэнергии.

Ну собственно схема как это все работает – тоесть, показания передаются по беспроводной сети от счетчика пользователю и одновременно на трансформаторную подстанцию, откуда уже (насколько я правильно понял по каналам сотовой связи) оператору в центр сбора информации

АСКУЭ на базе SPLIT-счетчика

Отличительной особенностью СЕ208 является его состав. Конструктивно счетчик делится на две части:

Измерительная (измерительный блок) выполняет всю функциональность многотарифного счетчика. Эта часть счетчика устанавливаются в недоступном для потребителя месте, обычно вблизи опоры линии электропередачи на отводящих к потребителю силовых проводах. К тому же, измерительный блок счетчика не требует дополнительной защиты от влияния окружающей среды.
Потребительская (индикаторное устройство) устанавливается в любом удобном для потребителя месте и выполняет функции индикации показаний.
Таким образом, расположение измерительного блока в недоступном для потребителя месте, поможет в борьбе с хищением электроэнергии.

Кроме того СЕ208 обладает важными функциональными особенностями:

измерение активной и реактивной электроэнергии в прямом направлении;
встроенное реле управления нагрузкой на 80 А;
контроль лимитов потребления с возможностью отключения встроенного реле при превышении;
возможность как локального учета так и работы в составе АСКУЭ;
наличие радио и PLC-интерфейса.
Характеристики радиоканала:

Частота сети: 433 Мгц.
Выходная мощность: 10 мВт.
Организация сети: самоорганизующаяся Mesh-сеть.
Количество устройств в сети: 1024.
Количество уровней ретрансляции: 10.

Ну вот собственно такая новая фишка учета электроэнергии в Твери будет внедрятся постепенно. Так что если вы не платите за ток, то вам его могут запросто отключить дистанционно простым нажатие мышки)) Да и для любителей халявного электричества (магниты и прочии подключения в обход счетчика..) лафа закончится скоро. Скоро придут и к вам!
 Но выход всегда есть! Покупаем большой аккумулятор и идем скачивать халявное электричество куданибудь… например в библиотеку))) Помните те времена когда ходили и искали бесплатный вай фай по городу.. ну вот, теперь будем бегать с аккумуляторами в рюкзаках и искать где бы найти халявную розетку)) Будущее все ближе и ближе! не спрятаться не скрыться…

Ну а в ближайшее время я вам расскажу про автоматизированную систему “Лед-9” которая позволяет передавать информацию удаленному оператору по электрическим проводам электропитания (например от вашего компьютера, телефона и прочих девайсов. .

Чистка и запуск кондиционера после зимы, профилактика, обслуживание

Многие модели кондиционеров работают исключительно на охлаждение и, конечно, потребность в такой технике возникает только в жаркое время года. На зимний сезон прибор отправляется в «отпуск» и запускается уже с приходом теплых солнечных дней. Чтобы кондиционер после длительного простоя не вышел из строя при первом запуске, его нужно правильно подготовить к работе на охлаждение.

В статье мы рассмотрим, что важно знать перед запуском системы кондиционирования после зимних морозов, как подготовить технику перед включением и ухаживать за ней.

 

Оглавление:

Порядок обслуживания кондиционера после зимы

Каждый кондиционер ориентирован на работу при определенной температуре воздуха на улице. Эта информация указывается в инструкции по эксплуатации прибора. Как правило, средний показатель варьирует в пределах –5⁰ +3⁰С. При таких температурах обычно эксплуатируется техника, работающая на обогрев в межсезонье.

Нельзя запускать кондиционер, если температура на улице ниже, чем указано в инструкции пользователя! Бытовая климатическая техника не рассчитана на работу в морозные погоды.

При первом потеплении, когда показатель температуры на термометре достигает плюсовых отметок, кондиционер можно безопасно запустить в работу, но предварительно его нужно правильно подготовить.

Чистка системы кондиционирования

В блоках сплит-систем находятся важные механизмы, обеспечивающие функциональность климатического оборудования. После длительной эксплуатации и простоя прибора в зимний сезон внутри блоков скапливается большое количество пыли и прочих загрязнений. Для обеспечения полноценной работы кондиционера и исключения внезапных поломок необходимо ежегодно проводить чистку фильтров и других внутренних механизмов.

Специалисты рекомендуют проводить профессиональную чистку внутренних деталей кондиционера 2 раза в год – перед началом теплого сезона и после его завершения. Эту работу выполняют мастера из сервисного центра, применяющие специальное оборудование и безопасные средства для очистки рабочих механизмов.

Кроме этого, владельцу нужно не менее 2-х раз в месяц очищать фильтры внутреннего блока от пыли. Это не только улучшит работу климатической техники, но и исключит распространение по жилому пространству загрязненного воздуха, небезопасного для организма человека.

Проверка электроконтактов

После очистки внутренних механизмов блоков сплит-системы необходимо провести проверку электроконтактов оборудования. Если обнаружены неисправности, нужно вызвать специалистов из сервиса для ремонта и устранения выявленных поломок.

Давление в системе и дозаправка фреоном

Перед запуском кондиционера также важно проверить уровень давления в системе и при необходимости провести дозаправку фреоном. Если произошла его утечка, прибор будет работать с существенными перебоями, что может привести к быстрому выходу из строя.

Проверку давления в системе и дозаправку фреоном выполняют мастера из сервисного центра, использующие в работе специальные приборы.

Проверка работоспособности

На следующем этапе выполняется общая проверка работоспособности кондиционера. После запуска системы анализируется Дельта Т-температура – показатель того, какой воздух выходит из решетки.

Для определения этого параметра измеряется температура входящего из устройства воздуха. От этого показателя вычитается температура выходящего воздуха. Полученный показатель и является Дельта Т-температурой.

В норме этот параметр соответствует -6-11⁰С. Отклонения от норм указывают на некорректную работу сплит-оборудования. В таких случаях нужно вызывать мастера для ремонта кондиционера.

Советы по запуску кондиционера после зимы

Владельцам бытовых кондиционеров стоит ознакомиться с рекомендациями специалистов по запуску прибора после зимнего простоя.

Советы по запуску сплит-систем:

1. Перед тем как запустить кондиционер, перепроверьте соответствие температурного режима на улице и убедитесь, что в системе достаточный уровень давления для бесперебойной работы.
2. Не включайте кондиционер без предварительной чистки и замены фильтров. Если не выполнить эту работу, из системы будет выходить охлажденный воздух с частицами пыли и других патогенных микроорганизмов, которые могут нанести колоссальный вред здоровью людей, находящихся в помещении.
3. Убедитесь, что возле внутреннего и наружного блока нет посторонних предметов, которые могут создать препятствие для проникновения воздуха и его отхождения из системы.
4. Проверьте целостность блоков сплит-системы. При наличии любых повреждений корпуса, даже самых незначительных, запускать прибор в работу нельзя. Требуется ремонт или замена корпуса.
5. После включения кондиционера убедитесь, что прибор работает без перебоев. Если таковые выявляются, отключите кондиционер от сети и пригласите специалистов для проверки и ремонта оборудования.
6. Если после запуска сплит-система работает бесперебойно, протестируйте разные режимы, перепроверьте работу вентилятора на разных скоростях и работу шторки.

Соблюдение этих правил гарантирует качественную и безопасную работу климатического оборудования с исключением рисков внезапных поломок.

Что делать, если кондиционер не работает после холодов

После зимнего простоя кондиционер может не запуститься в рабочий режим, что происходит по ряду причин. Владелец может самостоятельно осмотреть прибор, проверить работоспособность батареек в пульте управления. Если визуально не удалось найти причину неисправности, нужно вызывать мастеров из сервиса.

Когда не обойтись без помощи специалистов:

• сильно загрязнен радиатор наружного блока;
• выявлены механические повреждения корпуса;
• кондиционер не охлаждает воздух;
• прослушиваются посторонние шумы при работе оборудования;
• кондиционер вообще не включается после запуска.

Используя специальное оборудование, специалисты из сервисного центра быстро определят неисправность и займутся ее устранением. После ремонтных работ будет проведено тестирование рабочих режимов сплит-оборудования, после чего технику можно будет безопасно использовать для охлаждения воздуха в помещении, без рисков внезапного выхода из строя.

%PDF-1.6 % 218 0 объект > эндообъект 330 0 объект > эндообъект 213 1 объект >поток Acrobat Distiller 5.0.5 для Macintosh3006-08-08T06:36:48Z2008-02-11T11:01:36-06:002008-02-11T11:01:36-06:00application/pdfuuid:29d978ae-eda1-4817-a688- a5a796e83698uuid:20884ae7-8c37-4c0d-ace2-113a2579c3f2 конечный поток эндообъект 331 0 объект >/Кодировка>>>>> эндообъект 44 0 объект > эндообъект 291 0 объект > эндообъект 290 0 объект > эндообъект 171 0 объект > эндообъект 232 0 объект > эндообъект 304 0 объект > эндообъект 286 0 объект > эндообъект 265 0 объект > эндообъект 249 0 объект > эндообъект 240 0 объект > эндообъект 237 0 объект > эндообъект 233 0 объект > эндообъект 219 0 объект > эндообъект 196 0 объект > эндообъект 197 0 объект >поток HR]0xm#MSrmCUU> BrT N w]iO^33k{1g”,y;C2EHBGW F+k-ABVIXXRRLj1yL”3#y~ ‘pW;AD*52֠8°!7PT$UX|JڌZ,ux*(CtaU ƦҨ౩j,\ۗU~+^hFZvo0-VOe >E^9csn\o#?z97UjOb=3Ոa]a5]9}_p(h|%g-\^lXm-?B;TOCO-peakwsU/rۻN6~H_q5[b˽=ep@,7)

Что магнитные поля делают с Ваш мозг и тело

От магнитных полей никуда не деться — они окружают нас повсюду. Во-первых, сама Земля похожа на гигантский магнит. Вращающийся шар из жидкого железа в ядре нашей планеты генерирует обширное магнитное поле, которое перемещает стрелки компаса и направляет внутренние компасы перелетных птиц, летучих мышей и других животных. Вдобавок ко всему, вечно трудолюбивые люди создали искусственные магнитные поля с помощью линий электропередач, транспортных систем, электроприборов и медицинского оборудования.

Возможно, мы не можем видеть, слышать, чувствовать или ощущать магнитные поля, которые нас окружают, но некоторые могут задаться вопросом, могут ли они все еще оказывать влияние на наши тела и мозг.Этот вопрос становится все более актуальным, а ответы — более заманчивыми, поскольку сила рассматриваемого магнитного поля возрастает.

Ежедневное воздействие

Магнитное поле возникает всякий раз, когда заряженная частица, такая как электрон или протон, движется вокруг. Поскольку электрические токи, проходящие через блендеры, фены и провода в стенах наших домов, состоят из протекающих электронов, все они генерируют магнитные поля. Через эти источники средний человек подвергается воздействию магнитных полей, достигающих 0.1 микротесла в силе ежедневно. Для сравнения, магнитное поле Земли, которому мы постоянно подвергаемся (пока остаемся на поверхности планеты), примерно в 500 раз сильнее. Это означает, что магнитная сила, проникающая в ваше тело, когда вы бездельничаете дома или проводите день в офисе, решительно незначительна.

Время от времени научные исследования обнаруживают связь между проживанием вблизи высоковольтных линий электропередач и болезнями. Повышенный риск детской лейкемии является наиболее часто упоминаемым потенциальным последствием для здоровья, но трудно определить, реален ли этот риск.Одна вопиющая проблема заключается в том, что ученым еще предстоит выяснить механизм, с помощью которого такие слабые магнитные поля — которые все еще находятся в диапазоне микротесла для домов рядом с линиями электропередач — могут неблагоприятно влиять на человеческое тело. В 2010 году Международная комиссия по защите от неионизирующего излучения пришла к выводу, что доказательства того, что жизнь рядом с линиями электропередач увеличивает риск смертельного рака крови, «слишком слабы, чтобы служить основой для рекомендаций по воздействию».

Аппарат МРТ. (Фото: В.И. Леви/Shutterstock)

Что такое порог?

Тем временем группа ученых из Консорциума инициативы по порогу коммунальных услуг (UTIC) была занята работой над определением порога, при котором человеческое тело проявляет физиологическую реакцию на магнитное поле.По словам Александра Легроса, медицинского биофизика из Научно-исследовательского института здоровья Лоусона и Западного университета в Лондоне, Онтарио, и ученого UTIC, наименьшее магнитное поле, которое, как было достоверно показано, вызывает реакцию у людей, составляет от 10 000 до 20 000 микротесла.

Но самое главное, чтобы произвести эффект, поле не может быть статичным, как магнитное поле Земли; скорее, он должен изменить направление с течением времени. Когда эти сильные, меняющие направление магнитные поля направляются на человека, в теле начинают пульсировать слабые электрические токи.Выше этого порога токи могут стимулировать сверхчувствительные клетки сетчатки, известные как нейроны с градуированным потенциалом, создавая иллюзию мерцания белого света, даже когда пострадавший находится в темноте; эти визуальные проявления известны как магнитофосфены.

Пороговое значение в 10 000 мкТл значительно превышает силу любого магнитного поля, встречающегося в повседневной жизни. Итак, в каких ситуациях могут возникать магнитофосфены?

Медицинские магниты

«Есть только одно обстоятельство, при котором вы можете почувствовать магнетофосфены, — говорит Легрос, — если вы находитесь в аппарате МРТ [магнитно-резонансная томография] и быстро двигаете головой.

МРТ-сканер — это, по сути, большой магнит, который создает мощное магнитное поле около 3 тесла (или 3 миллиона микротесла) — в миллионы раз больше, чем поля, которым мы обычно подвергаемся. Но поскольку это статическое магнитное поле, МРТ-сканеры не оказывают заметного влияния на организм. Однако это изменилось бы, если бы пациент внутри сканера быстро двигал головой вперед и назад.

«Быстрое движение индуцирует изменяющееся во времени поле, поэтому, делая это, вы индуцируете токи в различных структурах вашего мозга», — говорит Легрос.Эти токи могут привести к тошноте, потере равновесия, металлическому привкусу во рту или, в некоторых случаях, к магнитофосфенам.

Наравне с магнитным полем МРТ создается медицинская процедура, известная как транскраниальная магнитная стимуляция (ТМС). Но в отличие от МРТ, которая делает детальные снимки тела изнутри, цель ТМС — стимулировать мозг. Для этой задачи требуется электрический ток, поэтому TMS полагается на магнитный импульс, а не на статическое магнитное поле.Когда этот импульс передается через электромагнитную катушку, помещенную на кожу головы, результирующий ток воздействует на определенную часть мозга с целью лечения неврологических заболеваний, таких как депрессия.

Магнитные поля вне этого мира

Магнитные поля, связанные с МРТ и ТМС, являются самыми сильными, которым реально может подвергаться человек. Тем не менее, они «до смешного ничтожны» по сравнению с теми, что находятся за пределами нашей планеты, говорит Пол Саттер, астрофизик из Университета штата Огайо и главный научный сотрудник Научного центра COSI в Колумбусе, штат Огайо.В крайнем случае находится метко названный магнетар, который представляет собой редкий тип нейтронной звезды с магнитным полем в тысячу триллионов раз сильнее, чем у Земли.

Впечатление художника от магнетара. (Фото: ESO/L. Calçada/Wikipedia)

Если бы хоть один человек когда-либо приблизился к магнетару, он бы быстро оказался в отчаянном положении. «Сильные магнитные поля могут начать делать удивительные вещи», — говорит Саттер. Он объясняет, что на атомном уровне сильное магнитное поле будет перемещать все положительные заряды в вашем теле в одном направлении, а отрицательные — в другом; сферические атомы вытянутся в эллипсы и вскоре станут напоминать тонкие карандаши.

Такое резкое изменение формы помешает основным химическим процессам, что приведет к нарушению нормальных сил и взаимодействий между атомами и молекулами в теле. «Первое, что вы заметите, это то, что вся ваша нервная система, основанная на электрических зарядах, движущихся по всему телу, перестанет работать», — говорит Саттер. «И тогда вы в основном растворяетесь».

Саттер гарантирует, что наш район, который он определяет как радиус в несколько сотен световых лет вокруг Земли, был обследован и сертифицирован как свободный от магнитаров. Ни один из этих экзотических объектов не приближается к нам, и ни одна из близлежащих массивных звезд вряд ли превратится в магнетары, когда умрет. Ближайший магнетар находится на безопасном расстоянии в десятки тысяч световых лет. Так что, по крайней мере, на данный момент мы можем спать спокойно и утешаться собственным скудным магнитным полем нашей планеты.

Руководство по проектированию постоянных магнитов

| Руководство по проектированию магнитов

Вопросы проектирования, разработки и производства магнитов

1.0 Введение

Магниты являются важной частью нашей повседневной жизни, выступая в качестве основных компонентов во всем: от электродвигателей, громкоговорителей, компьютеров, проигрывателей компакт-дисков, микроволновых печей и семейных автомобилей до контрольно-измерительных приборов, производственного оборудования и исследований.Их вклад часто упускают из виду, потому что они встроены в устройства и обычно находятся вне поля зрения.

Магниты функционируют как преобразователи, преобразуя энергию из одной формы в другую без постоянной потери собственной энергии. Общие категории функций постоянного магнита:

1. Механическое к механическому – притяжение и отталкивание. Примерами приложений, в которых это используется, являются магнитные сепараторы, удерживающие устройства, магнитные приводы крутящего момента и магнитные подшипники.
2. Механическое в электрическое – преобразование движения в электрическую энергию. Примерами приложений являются генераторы, магнето и микрофоны.
3. Электрическое в механическое – преобразование электрической энергии в движение. Примерами приложений являются двигатели, счетчики, реле, исполнительные механизмы, громкоговорители и устройства для отклонения заряженных частиц, лампы бегущей волны, ионные насосы и циклотроны.
4. Механическая в тепловую – преобразование движения в тепловую энергию.Примерами применения являются вихретоковые нагреватели.
5. Специальные эффекты – такие как магнитосопротивление, устройства на эффекте Холла и магнитный резонанс.

В следующих разделах представлен краткий обзор конструкции и применения технических постоянных магнитов. Команда дизайнеров и инженеров компании Integrated Magnetics будет рада помочь вам в дальнейшем в ваших приложениях, свяжитесь с нами или отправьте нам запрос на расценки и сообщите нам, как мы можем помочь.

2.0 Современные магнитные материалы

Существует четыре класса современных коммерческих магнитов, каждый из которых зависит от состава их материала. Внутри каждого класса есть семейство марок со своими магнитными свойствами. Эти общие классы:

1. Неодим Железо Бор
2. Самарий Кобальт
3. Керамика
4. Алнико

NdFeB и SmCo вместе известны как редкоземельные магниты, поскольку оба они состоят из материалов группы редкоземельных элементов.

• Неодим Железо Бор (общий состав Nd ₂ Fe ₁₄ B, часто сокращенно NdFeB) является самым последним коммерческим дополнением к семейству современных магнитных материалов. При комнатных температурах магниты NdFeB демонстрируют самые высокие свойства из всех магнитных материалов.
• Самарий-кобальт производится в двух составах: Sm ₁ Co ₅ и Sm ₂ Co ₁₇ – часто называемые типами SmCo 1:5 или SmCo 2:17.Типы 2:17 с более высокими значениями H _ci обеспечивают большую внутреннюю стабильность, чем типы 1:5.
Феррит
• , также известный как керамические магниты (общий состав BaFe ₂ O ₃ или SrFe ₂ O ₃ ), поступил в продажу с 1950-х годов и продолжает широко использоваться сегодня из-за их низкой стоимости. Особая форма ферритового магнита представляет собой «гибкий» материал, изготовленный путем связывания ферритового порошка с гибким связующим.
Магниты
• Alnico (общий состав Al-Ni-Co) были коммерциализированы в 1930-х годах и до сих пор широко используются.

Эти материалы обладают целым рядом свойств, которые подходят для самых разных областей применения. Нижеследующее предназначено для того, чтобы дать широкий, но практический обзор факторов, которые необходимо учитывать при выборе надлежащего материала, марки, формы и размера магнита для конкретного применения. На приведенной ниже диаграмме показаны типичные значения основных характеристик для выбранных марок различных материалов для сравнения. Эти значения будут подробно рассмотрены в следующих разделах. (сверху)

Таблица 2.1 Сравнение материалов магнита

Материал	Марка	Бр	Хк	Хки	BHmax	Tмакс (°C) *
НдФеБ	39Н	12 800	12 300	21 000	40	150
СмКо	26	10 500	9 200	10 000	26	300
НдФеБ	Б10Н	6 800	5 780	10 300	10	150
Алнико	5	12 500	640	640	5. 5	540
Феррит	8	3 900	3 200	3 250	3,5	300
Гибкий	1	1 600	1 370	1 380	0,6	100

*T _max (максимальная практическая рабочая температура) _{только для справки.Максимальная практическая рабочая температура любого магнита зависит от схемы, в которой работает магнит.}

3.0 Единицы измерения

Распространены три системы единиц измерения: cgs (сантиметр, грамм, секунда), SI (метр, килограмм, секунда) и английская (дюйм, фунт, секунда). Здесь мы использовали систему СГС для магнитных единиц, если не указано иное. (сверху)

Таблица 3.1 Системные единицы измерения

Блок	Символ	Система сгс	Система СИ	Английская система
Флюс	Ф	Максвелл	вебер	Максвелл
Плотность потока	Б	гаусс	тесла	строк/дюйм 2
Магнитодвижущая сила	Ф	Гилберт	ампер виток	ампер виток
Сила намагничивания	Х	эрстед	ампер-витков/м	ампер-витка/в
Длина	л	см	м	в
Проницаемость вакуума	мкм v	1	0. 4π x 10 -6	3,192

Таблица 3.2 Коэффициенты пересчета

Умножить	По	Для получения
дюйма	2,54	см
строк/дюйм 2	0.155	гаусс
строк/дюйм 2	1,55 x 10 -5	тесла
гаусс	6,45	строк/дюйм 2
гаусс	0 -4	тесла
гилберта	0.79577	ампера получается
эрстед	79,577	ампер-витков/м
ампера получается	0,4π	гилбертов
ампер-витка/в	0,495	эрстед
ампер-витка/в	39. 37	ампер-витков/м
мегагаусс эрстед	7,	кДж/м 3

Щелкните здесь для просмотра интерактивной версии этой таблицы преобразования.

4.0 Особенности конструкции

Основные проблемы проектирования постоянных магнитов связаны с оценкой распределения магнитного потока в магнитной цепи, которая может включать в себя постоянные магниты, воздушные зазоры, проводящие элементы с высокой магнитной проницаемостью и электрические токи.Точные решения магнитных полей требуют сложного анализа многих факторов, хотя приближенные решения возможны на основе некоторых упрощающих предположений. Получение оптимальной конструкции магнита часто требует опыта и компромиссов. (сверху)

4.1 Анализ методом конечных элементов

Программы моделирования

Анализа методом конечных элементов (FEA) используются для анализа магнитных проблем с целью получения более точных решений, которые затем можно протестировать и точно настроить на прототипе магнитной структуры. Используя модели FEA, можно рассчитать плотности потока, крутящие моменты и силы. Результаты могут быть выведены в различных формах, включая графики векторных магнитных потенциалов, карты плотности потока и графики пути потока. Команда дизайнеров и инженеров компании Integrated Magnetics имеет большой опыт работы со многими типами магнитных конструкций и может помочь в разработке и выполнении моделей FEA. Чтобы узнать больше, посетите нашу страницу анализа методом конечных элементов. (сверху)

4.2 Кривая B-H

Основой конструкции магнита является кривая B-H или петля гистерезиса, которая характеризует каждый материал магнита.Эта кривая описывает циклирование магнита в замкнутом контуре, когда он доводится до насыщения, размагничивается, насыщается в обратном направлении, а затем снова размагничивается под действием внешнего магнитного поля.

Второй квадрант кривой B-H, обычно называемый «кривой размагничивания», описывает условия, при которых на практике используются постоянные магниты. Постоянный магнит будет иметь уникальную статическую рабочую точку, если размеры воздушного зазора фиксированы и любые соседние поля остаются постоянными.В противном случае рабочая точка будет перемещаться по кривой размагничивания, характер которой необходимо учитывать при проектировании устройства.

Тремя важнейшими характеристиками кривой BH являются точки, в которых она пересекает оси B и H (при B _r — остаточная индукция — и H _c — коэрцитивная сила — соответственно), и точка при что произведение B и H максимально (BH _max – максимальное энергетическое произведение). _{B r представляет максимальный магнитный поток, который магнит может создать в условиях замкнутой цепи.В реальной полезной работе постоянные магниты могут приблизиться только к этой точке. H c представляет собой точку, в которой магнит размагничивается под действием внешнего магнитного поля. BH max представляет собой точку, в которой произведение B и H и плотность энергии магнитного поля в воздушном зазоре, окружающем магнит, максимальны. Чем выше это произведение, тем меньше должен быть объем магнита. В проектах также следует учитывать изменение кривой B-H в зависимости от температуры.Этот эффект более подробно рассматривается в разделе, озаглавленном «Стабильность постоянного магнита». (сверху)}

При построении кривой B-H значение B получается путем измерения полного потока в магните (φ) и последующего деления его на площадь полюса магнита (A), чтобы получить плотность потока (B=φ/A). Общий поток состоит из потока, создаваемого в магните намагничивающим полем (H), и внутренней способности материала магнита создавать больший поток из-за ориентации доменов.Таким образом, плотность потока магнита состоит из двух компонентов, один из которых равен приложенному H, а другой создается собственной способностью ферромагнитных материалов создавать поток. Собственная магнитная индукция обозначается символом B _i , где общий поток B = H + B _i или B _i = B – H. В нормальных рабочих условиях внешнее магнитное поле отсутствует, и магнит работает во втором квадранте, где H имеет отрицательное значение. Хотя число H строго отрицательно, его обычно называют положительным числом, и поэтому в обычной практике B _i = B + H.Можно построить как внутреннюю, так и нормальную кривую B-H. Точка, в которой внутренняя кривая пересекает ось H, представляет собой внутреннюю коэрцитивную силу и обозначается символом H _{c i} . Высокие значения H _{c i} являются показателем внутренней стабильности материала магнита. Нормальная кривая может быть получена из внутренней кривой и наоборот. На практике, если магнит работает в статическом режиме без внешних полей, нормальной кривой достаточно для расчетных целей.При наличии внешних полей нормальные и собственные кривые используются для определения изменений внутренних свойств материала. (сверху)

4.3 Расчет магнита

При отсутствии какого-либо возбуждения катушки длина магнита и площадь полюса могут быть определены по следующим уравнениям:

Уравнение 1
и

Уравнение 2
где:

• B _м = плотность потока в рабочей точке ,
• H _m = намагничивающая сила в рабочей точке ,
• A _г = площадь воздушного зазора ,
• L _г = длина воздушного зазора ,
• B _г = плотность потока в зазоре ,
• А _м = площадь полюса магнита ,
• L _м = длина магнита .

Комбинируя два уравнения, можно определить коэффициент проницаемости P _c следующим образом:

Уравнение 3

Строго,

, где µ — проницаемость среды, а k — коэффициент, учитывающий утечку и сопротивление, которые зависят от геометрии и состава магнитной цепи.

(Коэффициент внутренней проводимости P _ci = B _i /H.Поскольку нормальный коэффициент проницаемости P _c = B/H, а B = H + B _i , то P _c = (H + B _i )/H или P _c = 1 + B _i /Ч. Несмотря на то, что значение H во втором квадранте на самом деле отрицательное, H обычно называют положительным числом. Принимая во внимание это соглашение, P _c = 1 – B _i /H, или B _i /H = P _ci = P _c + 1. Другими словами, собственный коэффициент магнитной проводимости равен к нормальному коэффициенту проницаемости плюс 1. Это полезное соотношение при работе с магнитными системами, предполагающими наличие внешних полей.) (вверху)

Коэффициент магнитной проводимости является полезной зависимостью первого порядка, помогающей определить подходящий материал магнита и приблизительные размеры магнита. Цель хорошей конструкции магнита обычно состоит в том, чтобы свести к минимуму требуемый объем материала магнита, работая с магнитом при BH _max . Коэффициент проницаемости, при котором возникает BH _max , указан в таблицах свойств материалов. (сверху)

Мы можем сравнить различные магнитные материалы по общим характеристикам, используя приведенное выше уравнение 3.

Предположим, что в данном воздушном зазоре требуется определенное поле, так что параметры B _g , H _g (сила намагничивания воздушного зазора), A _g и L _g известны.

• Alnico 5 обладает способностью обеспечивать очень высокие уровни плотности потока B _м , что часто требуется в высокопроизводительных электромеханических устройствах. Однако это сопровождается малой коэрцитивной силой H _м , поэтому потребуется значительная длина магнита.
• Alnico 8 работает при более высокой силе намагничивания, H _м , что требует меньшей длины L _м , но дает меньшую B _м , и, следовательно, требует большей площади магнита A _м .
• Редкоземельные материалы предлагают значения плотности потока от разумных до высоких при очень высоких значениях намагничивающей силы. Следовательно, нужны очень короткие магниты, и требуемый объем этого материала будет невелик.
Феррит
•  работает при относительно низких плотностях потока, поэтому для него потребуется соответственно большая площадь поверхности полюса, A _м .

Метод коэффициента магнитной проводимости с использованием кривых размагничивания позволяет первоначально выбрать материал магнита в зависимости от доступного места в устройстве, что определяет допустимые размеры магнита. (сверху)

4.3.1 Расчет плотности потока на центральной линии магнита

Нажмите здесь, чтобы рассчитать магнитную индукцию прямоугольных или цилиндрических магнитов в различных конфигурациях.

Для магнитных материалов с прямолинейными нормальными кривыми размагничивания, таких как редкоземельные металлы и керамика, можно с достаточной точностью рассчитать плотность потока на расстоянии X от поверхности полюса (где X>0) на осевой линии магнита при различных условиях. условий.

а. Цилиндрические магниты

Уравнение 4

В таблице 4.3.1 показаны расчеты плотности потока для магнита диаметром 0,500 дюйма на 0.250 дюймов на расстоянии 0,050 дюйма от поверхности полюса, для различных материалов. Обратите внимание, что вы можете использовать любые единицы измерения для размеров; поскольку уравнение представляет собой отношение размеров, результат будет одинаковым при использовании любой системы единиц. Результирующая плотность потока выражается в единицах гаусса. (сверху)

Таблица 4.3.1 Плотность потока в зависимости от материала

Материал и марка	Остаточная плотность потока, Br	Поток на расстоянии 0.050″ от поверхности магнита
Керамика 1	2 200	629
Керамика 5	3 950	1 130
СМКО 18	8 600	2 460
ТК 26	10 500	3 004
NdFeB 35	12 300	3 518
NdFeB 42H	13 300	3 804

б.Прямоугольные магниты

Уравнение 5 (где все углы в радианах)

г. Для кольцевых магнитов

Уравнение 6

д. Для магнита на стальной задней пластине
Замените 2L в приведенных выше формулах.

эл. Для одинаковых магнитов, обращенных друг к другу в местах притяжения
Значение B _x в центре зазора вдвое превышает значение B _x в случае 3.В точке P, B _p есть сумма B _(x-p) и B _(x-p) , где (X+P) и (X-P) заменяют X в случае 3. (сверху)

ф. Для идентичных магнитов с ярмом, обращенных друг к другу в положении притяжения
Замените 2L на L в случае 4 и примените ту же процедуру для вычисления B _p .

4.3.2 Расчет силы

Сила притяжения, оказываемая магнитом на ферромагнитный материал, может быть рассчитана по формуле:

Уравнение 7

, где F — сила в фунтах, B — плотность потока в килогауссах, а A — площадь полюса в квадратных дюймах.Вычисление B является сложной задачей, если оно должно быть выполнено строго. Однако можно аппроксимировать удерживающую силу некоторых магнитов при контакте с куском стали, используя соотношение:

Уравнение 8

, где B _r — остаточная магнитная индукция материала, A — площадь полюса в квадратных дюймах, а L _м — магнитная длина.

Щелкните здесь, чтобы рассчитать приблизительное усилие прямоугольного или дискового магнита.

Эта формула предназначена только для определения порядка величины удерживающей силы, которая создается магнитом с одним полюсом, находящимся в непосредственном контакте с плоской, обработанной стальной поверхностью. Формулу можно использовать только для материалов с прямолинейной кривой размагничивания, т. е. для редкоземельных и ферритовых материалов, и где длина магнита, L _м , находится в пределах нормальных, стандартных конфигураций магнита. (сверху)

5.0 Устойчивость к постоянным магнитам

Способность постоянного магнита поддерживать внешнее магнитное поле является результатом небольших магнитных доменов, «запертых» на месте за счет анизотропии кристаллов внутри материала магнита.Однажды установленные начальной намагниченностью, эти положения удерживаются до тех пор, пока на них не воздействуют силы, превышающие силы, блокирующие домены. Энергия, необходимая для возмущения магнитного поля, создаваемого магнитом, различается для каждого типа материала. Постоянные магниты могут быть изготовлены с чрезвычайно высокими коэрцитивными силами (H _c ), которые будут поддерживать выравнивание доменов в присутствии сильных внешних магнитных полей. Стабильность можно описать как повторяющиеся магнитные характеристики материала в определенных условиях в течение срока службы магнита.

Факторы, влияющие на стабильность магнита, включают время, температуру, изменения магнитного сопротивления, неблагоприятные поля, радиацию, удары, напряжение и вибрацию.

5.1 Время

Влияние времени на современные постоянные магниты минимально. Исследования показали, что постоянные магниты изменятся сразу после намагничивания. Эти изменения, известные как «магнитная ползучесть», происходят, когда на менее стабильные домены влияют колебания тепловой или магнитной энергии даже в термически стабильной среде.Эта вариация уменьшается по мере уменьшения количества нестабильных доменов. Редкоземельные магниты вряд ли испытают этот эффект из-за их чрезвычайно высокой коэрцитивной силы. Долгосрочные исследования зависимости времени от магнитного потока показали, что только что намагниченный магнит теряет незначительный процент своего магнитного потока в зависимости от возраста. В течение 100 000 часов эти потери находятся в диапазоне практически от нуля для материалов из самария-кобальта до менее 3% для материалов Alnico 5 при низких коэффициентах проницаемости. (сверху)

5.2 Температура

Температурные эффекты делятся на три категории:

• Обратимые потери.
• Необратимые, но возмещаемые убытки.
• Безвозвратные и безвозвратные потери.

5.2.1 Обратимые потери

Это потери, которые восстанавливаются, когда магнит возвращается к своей первоначальной температуре. Обратимые потери не могут быть устранены магнитной стабилизацией. Обратимые потери описываются обратимыми температурными коэффициентами (T _c ), показанными в таблице 5.1. T _c выражается в % на градус Цельсия. Эти цифры различаются для конкретных марок каждого материала, но являются репрезентативными для класса материалов в целом. Именно из-за того, что температурные коэффициенты B _r и H _c существенно различаются, кривая размагничивания при повышенных температурах имеет «излом». (сверху)

Таблица 5.1 Обратимые температурные коэффициенты B _r и H _c

Материал	Т с Б р	Т с Н с
NdFeb	-0,12	-0,6
СМКО	-0,04	-0,3
Алнико	-0.02	0,01
Керамика	-0,2	0,3

5. 2.2 Необратимые, но возмещаемые потери

Эти потери определяются как частичное размагничивание магнита под воздействием высоких или низких температур. Эти потери могут быть восстановлены только путем повторного намагничивания и не восстанавливаются, когда температура возвращается к исходному значению. Эти потери возникают, когда рабочая точка магнита падает ниже колена кривой размагничивания.Эффективная конструкция постоянного магнита должна иметь магнитную цепь, в которой магнит работает с коэффициентом магнитной проводимости выше колена кривой размагничивания при ожидаемых повышенных температурах. Это предотвратит изменение производительности при повышенных температурах. (сверху)

5.2.2 Безвозвратные и безвозвратные потери

Металлургические изменения происходят в магнитах, подвергающихся воздействию очень высоких температур, и не могут быть восстановлены путем повторного намагничивания. Таблица 5.2 показаны критические температуры для различных материалов, где:

• T _кюри – температура Кюри, при которой происходит рандомизация элементарных магнитных моментов и происходит размагничивание материала; и
• T _max — максимальная практическая рабочая температура* для основных классов материалов. Различные марки каждого материала показывают значения, немного отличающиеся от значений, показанных здесь.

Таблица 5.2 Критические температуры для различных материалов

Материал	T кюри* °C (°F)	T макс.* °C (°F)
Неодим Железо Бор	310ºC (590ºF)	150ºC (302ºF)
Самарий Кобальт	750ºC (0382ºF)	300ºC (572ºF)
Алнико	860ºC (1580ºF	540ºC (1004ºF
Керамика	460ºC (860ºF)	300ºC (572ºF)

(*Температуры указаны в градусах Цельсия с эквивалентом Фаренгейта в скобках.)

*Обратите внимание, что максимальная практическая рабочая температура зависит от рабочей точки магнита в цепи. Чем выше рабочая точка на кривой размагничивания, тем выше температура, при которой может работать магнит. (сверху)

Гибкие материалы не включены в эту таблицу, поскольку связующие, которые используются для придания магниту гибкости, разрушаются до того, как в порошке магнитного феррита происходят металлургические изменения, которые обеспечивают гибким магнитам их магнитные свойства. (сверху)

Частичное размагничивание магнита под воздействием повышенных температур контролируемым образом стабилизирует магнит по отношению к температуре. Небольшое снижение плотности потока улучшает стабильность магнита, потому что домены с низкой приверженностью к ориентации первыми теряют свою ориентацию. Магнит, стабилизированный таким образом, будет демонстрировать постоянный поток при воздействии эквивалентных или меньших температур. Кроме того, партия стабилизированных магнитов будет демонстрировать более низкую вариацию магнитного потока по сравнению друг с другом, поскольку верхняя часть кривой нормального отклонения будет сближена с остальной частью партии. (сверху)

5.

3 Изменения сопротивления

Эти изменения происходят, когда магнит подвергается изменениям проводимости, таким как изменения размеров воздушного зазора во время работы. Эти изменения изменят сопротивление цепи и могут привести к тому, что рабочая точка магнита упадет ниже колена кривой, что приведет к частичным и/или необратимым потерям. Масштабы этих потерь зависят от свойств материала и степени изменения проницаемости. Стабилизация может быть достигнута путем предварительного воздействия на магнит ожидаемых изменений магнитного сопротивления.

5.4 Неблагоприятные поля

Внешние магнитные поля в режимах отталкивания будут оказывать размагничивающее действие на постоянные магниты. На редкоземельные магниты с коэрцитивной силой, превышающей 15 кЭ, трудно воздействовать таким образом. Однако Alnico 5 с коэрцитивной силой 640 Э будет испытывать магнитные потери при наличии любой силы магнитного отталкивания, включая аналогичные магниты. Применение ферритовых магнитов с коэрцитивной силой около 4 кОЭ должно быть тщательно изучено, чтобы оценить влияние внешних магнитных полей. (сверху)

5.5 Радиация

Редкоземельные материалы обычно используются в приложениях для отклонения пучка заряженных частиц, и необходимо учитывать возможное влияние излучения на магнитные свойства. Исследования (А. Ф. Зеллер и Дж. А. Нолен, Национальная сверхпроводящая циклотронная лаборатория, 09/87, и Е. В. Блэкмор, ТРИУМФ, 1985) показали, что SmCo и особенно Sm ₂ Co ₁₇ выдерживают радиацию в 2–40 раз лучше, чем материалы NdFeB. SmCo проявляет значительное размагничивание при облучении пучком протонов от 10 ⁹ до 10 ¹⁰ рад.Было показано, что испытательные образцы NdFeB теряют всю свою намагниченность при дозе 7 x 10 ⁷ рад и 50% при дозе 4 x 10 ⁶ рад. В общем, рекомендуется, чтобы магнитные материалы с высокими значениями H _ci использовались в радиационных средах, чтобы они работали с высокими коэффициентами магнитной проводимости, P _c , и чтобы они были защищены от прямого облучения тяжелыми частицами. Стабилизация может быть достигнута за счет предварительного воздействия ожидаемых уровней радиации. (сверху)

5.6 Удары, нагрузка и вибрация

Ниже пределов разрушения эти эффекты очень незначительны на современных магнитных материалах. Однако жесткие магнитные материалы по своей природе являются хрупкими и могут быть легко повреждены или отколоты при неправильном обращении. Самарий-кобальт, в частности, является хрупким материалом, и при обращении с ним необходимо соблюдать особые меры предосторожности, чтобы избежать повреждений. Термический удар, когда ферриты и самариево-кобальтовые магниты подвергаются воздействию высоких температурных градиентов, может вызвать трещины внутри материала, и этого следует избегать. (сверху)

6.0 Методы производства

Постоянные магниты изготавливаются одним из следующих способов:

• Спекание (редкоземельные металлы, ферриты и алнико)
• Склеивание под давлением или литье под давлением (редкоземельные металлы и ферриты)
• Литье, (Алникос)
• Экструзия, (Связанный неодим и гибкий)
• Календарь (гибкий)

Процесс спекания включает в себя уплотнение мелких порошков под высоким давлением в выравнивающем магнитном поле, а затем спекание для получения твердой формы. После спекания форма магнита становится грубой, и ее необходимо обработать, чтобы добиться жестких допусков. Сложность форм, которые можно прессовать таким образом, ограничена. (сверху)

Редкоземельные магниты

могут быть штампованными (с приложением давления в одном направлении) или изостатическим прессованием (с одинаковым давлением во всех направлениях). Изостатически спрессованные магниты обладают более высокими магнитными свойствами, чем магниты, спрессованные под давлением. Выравнивающее магнитное поле для штампованных магнитов может быть либо параллельным, либо перпендикулярным направлению прессования.Магниты, спрессованные с выравнивающим полем, перпендикулярным направлению прессования, достигают более высоких магнитных свойств, чем форма с параллельным прессованием. (сверху)

Как редкоземельные, так и ферритовые магниты также могут быть изготовлены путем соединения под давлением или литья под давлением магнитных порошков в матрице-носителе. Плотность магнитного материала в этой форме ниже, чем в чисто спеченной форме, что приводит к более низким магнитным свойствам. Однако склеенные или отлитые под давлением магниты могут быть изготовлены с жесткими допусками «без инструмента» и иметь относительно сложные формы.

Alnico изготавливается в литом или спеченном виде. Магниты Alnico могут быть отлиты в больших или сложных формах (например, в виде обычной подковы), в то время как спеченные магниты Alnico изготавливаются относительно небольших размеров (обычно одна унция или меньше) и простых форм.

Гибкие редкоземельные или ферритовые магниты изготавливаются путем каландрирования или экструдирования магнитных порошков в гибкую матрицу-носитель, такую ​​как винил. Плотность магнитного порошка и, следовательно, магнитные свойства в этой форме изготовления даже ниже, чем в связанной или литьевой форме.Гибкие магниты легко вырезаются или штампуются для придания нужной формы. Посетите нашу страницу Производство и сборка, чтобы узнать больше о наших специальных возможностях.

7.0 Физические характеристики и обработка постоянных магнитов

Спеченные самариево-кобальтовые и керамические магниты имеют небольшие трещины внутри материала, возникающие в процессе спекания. При условии, что трещины не распространяются более чем на половину сечения, они обычно не влияют на работу магнита. Это также относится к небольшим сколам, которые могут образоваться при обработке и обращении с этими магнитами, особенно на острых кромках.Магниты можно переворачивать, чтобы сломать края: это делается, чтобы избежать «растекания» острых краев из-за хрупкости материалов. Акробатика может привести к разрыву кромок от 0,003 до 0,010 дюйма. Хотя неодим-железо-бор относительно прочен по сравнению с самарий-кобальтом и керамикой, он все же хрупкий, и при обращении с ним необходимо соблюдать осторожность. Из-за этих присущих материалу характеристик не рекомендуется использовать какой-либо материал с постоянными магнитами в качестве конструктивного компонента узла.

Редкоземельные, альнико и керамические магниты

обрабатываются путем шлифовки, что может значительно повлиять на стоимость магнита. Поэтому сохранение простой геометрии и широких допусков желательно с экономической точки зрения. Прямоугольные или круглые сечения предпочтительнее сложных форм. Квадратные отверстия (даже с большими радиусами) и очень маленькие отверстия трудно обрабатывать, и их следует избегать. Магниты могут быть отшлифованы практически до любого заданного допуска. Однако для снижения затрат следует по возможности избегать допусков менее + 0,001 дюйма.

Материалы

Cast Alnico демонстрируют пористость как естественное следствие процесса литья.Это может стать проблемой для небольших форм, которые изготавливаются из более крупных отливок. Пустоты занимают небольшую часть большей отливки, но могут составлять большую часть изготовленных магнитов меньшего размера. Это может вызвать проблемы там, где критична однородность или низкая изменчивость, и может быть целесообразно использовать либо спеченный альнико, либо другой материал. Несмотря на несколько более низкие магнитные свойства, спеченный альнико может давать более высокую или более однородную нетто-плотность, что приводит к равному или более высокому чистому магнитному выходу. (сверху)

В приложениях, где косметические свойства магнита имеют значение, особое внимание следует уделить выбору соответствующего материала, поскольку в жестких магнитных материалах часто встречаются трещины, сколы, поры и пустоты.

Integrated Magnetics имеет большой опыт в обработке и обработке всех материалов с постоянными магнитами. Собственные обрабатывающие мощности позволяют поставлять прототипы в серийное производство в кратчайшие сроки.Свяжитесь с нами или отправьте нам RFQ и сообщите нам, как мы можем помочь.

8.0 Покрытия

Материалы

самария, кобальта, альнико и феррита устойчивы к коррозии и не требуют антикоррозионного покрытия. Альнико легко покрывается металлом для косметических целей, а ферриты могут быть покрыты для герметизации поверхности, которая в противном случае будет покрыта толстой пленкой ферритового порошка (хотя это не проблема для большинства применений).

Неодим-железо-бор Магниты подвержены коррозии, и следует учитывать условия эксплуатации, чтобы определить, необходимо ли покрытие. Никелирование или лужение могут использоваться для магнитов из неодима, железа и бора, однако для успешного нанесения покрытия необходимо правильно подготовить материал и должным образом контролировать процесс покрытия. Компании, занимающиеся гальванопокрытием материалов NdFeB, трудно найти, и они должны быть снабжены необходимой информацией для надлежащей подготовки и контроля процесса. Вакуумное осаждение хромата алюминия или хромата кадмия было успешно испытано с толщиной покрытия всего 0,0005 дюйма.Тефлон и другие органические покрытия относительно недороги и также успешно прошли испытания. Еще одним вариантом для критически важных приложений является нанесение двух типов защитных покрытий или заключение магнита в корпус из нержавеющей стали или другого материала, чтобы уменьшить вероятность коррозии. (сверху)

9.0 Рекомендации по сборке

Integrated Magnetics имеет производственные возможности для производства сложных полюсных частей и корпусов магнитов, чтобы обеспечить полную магнитную сборку. При проектировании магнитных сборок следует учитывать следующие моменты.

9.1 Крепление магнитов к корпусу

Магниты можно успешно прикрепить к корпусам с помощью клея. Чаще всего используются цианоакрилатные клеи, рассчитанные на температуру до 350ºF и быстрое время отверждения. Быстрое время отверждения позволяет избежать необходимости в приспособлениях для удержания магнитов на месте во время отверждения связки. Также доступны клеи с более высокими температурными характеристиками, но они требуют отверждения в печи и фиксации магнитов, чтобы удерживать их на месте.Если магнитные сборки должны использоваться в вакууме, следует учитывать возможность газовыделения клеев.

9.2 Конструкция корпуса

Integrated Magnetics оснащена современным оборудованием с ЧПУ и электроэрозионной обработкой, позволяющим изготавливать сложные корпуса. В конструкции корпуса должны быть предусмотрены эффективные установочные секции для магнитов, чтобы поддерживать и точно находить магниты.

9.3 Механическое крепление

При сборке массивов магнитов, особенно когда магниты должны располагаться в положениях, отталкивающих их, очень важно учитывать вопросы безопасности.Современные магнитные материалы, такие как редкие земли, чрезвычайно сильны, и при отталкивании они могут вести себя как снаряды, если клей разрушится. Мы настоятельно рекомендуем в таких ситуациях предусмотреть в конструкции помимо клея механическое крепление. Потенциальные методы механического удержания включают в себя закрытие, закрепление или обвязку магнитов на месте немагнитными металлическими компонентами. Наша команда инженеров-конструкторов имеет опыт проектирования корпусов магнитов и креплений, и мы будем рады помочь вам в разработке подходящей конструкции.Свяжитесь с нами или отправьте нам запрос предложения и дайте нам знать, как мы можем помочь.

9.4 Заливка

Магнитные сборки могут быть залиты для заполнения зазоров или для покрытия целых массивов магнитов. Заливочные массы затвердевают, образуя твердую и долговечную отделку, и доступны для защиты от различных сред, таких как повышенные температуры, потоки воды и т. д. После отверждения заливочные массы можно подвергать механической обработке для получения точных готовых деталей.

9.5 Сварка

Узлы, требующие герметизации, могут быть сварены с использованием либо лазерной сварки (на которую не влияет присутствие магнитных полей), либо сварки ВИГ (с использованием соответствующих шунтирующих элементов для снижения влияния магнитных полей на сварочную дугу). Особые меры предосторожности следует принимать при сварке магнитных узлов, чтобы тепловыделение сварного шва не влияло на магниты.

10,0 Намагничивание

Считается, что материалы для постоянных магнитов

состоят из небольших областей или «доменов», каждый из которых обладает чистым магнитным моментом. Ненамагниченный магнит будет иметь домены, которые случайным образом ориентированы по отношению друг к другу, что обеспечивает нулевой чистый магнитный момент. Таким образом, магнит при размагничивании размагничивается только с точки зрения наблюдателя. Поля намагничивания служат для выравнивания случайно ориентированных доменов, чтобы получить чистое поле, наблюдаемое извне.

10.1 Объектив намагничивания

Целью намагничивания является первоначальное намагничивание магнита до насыщения, даже если позже он будет слегка размагничен в целях стабилизации. Насыщение магнита, а затем его размагничивание контролируемым образом гарантирует, что домены с наименьшей приверженностью к ориентации будут первыми, кто потеряет свою ориентацию, что приведет к более стабильному магниту. С другой стороны, отсутствие насыщения приводит к ориентации только наиболее слабо закрепленных доменов, что приводит к менее стабильному магниту.

Анизотропные магниты должны быть намагничены параллельно направлению ориентации для достижения оптимальных магнитных свойств. Изотропные магниты могут быть намагничены в любом направлении практически без потери магнитных свойств. Несколько более высокие магнитные свойства получаются в направлении прессования.

10.2 Намагничивающее оборудование

Намагничивание достигается путем воздействия на магнит внешнего магнитного поля. Это магнитное поле может быть создано другими постоянными магнитами или током в катушках.Использование постоянных магнитов для намагничивания целесообразно только для материалов с низкой коэрцитивной силой или тонких срезов. Удаление намагниченного образца из намагничивающего устройства с постоянными магнитами может быть проблематичным, поскольку поле нельзя отключить, а краевые поля могут неблагоприятно повлиять на намагниченность образца.

Двумя наиболее распространенными типами намагничивающего оборудования являются намагничиватели постоянного тока и конденсаторного разряда.

10.2.1 Намагничиватели постоянного тока

В намагничивающих устройствах постоянного тока

используются большие катушки, через которые ток подается на короткое время путем замыкания переключателя. Ток, протекающий через катушку, создает магнитное поле, которое обычно направляют с помощью железных сердечников и полюсных наконечников, а в зазоре между полюсными наконечниками помещают магниты. Намагничивающие устройства постоянного тока практичны только для намагничивания материалов Alnico, которые требуют низкой силы намагничивания, или небольших участков ферритовых материалов.

10.2.2 Намагничиватели конденсаторного разряда

В намагничивающих устройствах с конденсаторным разрядом используются батареи конденсаторов, которые заряжаются, а затем разряжаются через катушку.При условии, что сопротивление катушки R больше , где L — индуктивность, а C — емкость, ток, протекающий через катушку, будет однонаправленным. Чрезвычайно высокие намагничивающие поля (в диапазоне 100 кОЭ) могут быть достигнуты с помощью специальных катушек и источников питания.

10.3 Обязательные поля насыщения

Для некоторых редкоземельных магнитов требуются очень сильные намагничивающие поля в диапазоне от 20 до 50 кЭ. Эти поля трудно создать, требуя больших источников питания в сочетании с тщательно разработанными намагничивающими приспособлениями.Изотропно связанные неодимовые материалы требуют полного насыщения полей в высоком диапазоне 60 кЭ. Однако поля в диапазоне 30 кЭ могут достигать 98% насыщения. Для керамики требуются поля порядка 10 кОЭ, а для Alnicos требуются поля порядка 3 кОЭ для насыщения. Из-за легкости, с которой Alnico 5 может непреднамеренно размагничиваться, предпочтительно, чтобы этот материал был намагничен непосредственно перед или даже после окончательной сборки магнита в устройстве. (сверху)

10.3 многополюсное намагничивание

В некоторых случаях может быть желательно намагнитить магнит с более чем одним полюсом на поверхности с одним полюсом. Это может быть достигнуто путем создания специальных намагничивающих приспособлений. Многополюсные намагничивающие приспособления относительно просто построить для альнико и керамики, но требуют большой осторожности при проектировании и изготовлении для редкоземельных материалов.

Намагничивание с несколькими полюсами иногда устраняет необходимость в нескольких дискретных магнитах, снижая затраты на сборку, хотя потребуются затраты на создание соответствующего приспособления для намагничивания.Строительство многополюсных приспособлений для редкоземельных магнитов может стоить несколько тысяч долларов, в зависимости от размера магнита, количества необходимых полюсов и полей, необходимых для достижения насыщения.

10.5 Направление ориентации

В некоторых приложениях требуется, чтобы магниты были ориентированы в определенном направлении с высокой степенью точности. Это направление может совпадать или не совпадать с геометрической плоскостью магнита. Для анизотропных материалов направление ориентации обычно можно выдерживать в пределах 3º от номинального без особых мер предосторожности.Однако для более точных требований могут потребоваться специальные измерения и испытания. Это достигается за счет использования катушек Гельмгольца, которые измеряют общий поток по различным осям и, таким образом, вычисляют результирующий вектор магнитного момента. Материалы должны быть раскроены и обработаны с учетом фактического угла ориентации для достижения требуемой точности. Изотропные материалы могут быть намагничены в любом направлении и, следовательно, не представляют проблемы в этом отношении. (сверху)

11.0 Измерения и испытания

Важно, чтобы входной контроль магнитных характеристик был четко и правильно указан.Характеристики конечной точки (такие как B _r или H _c ) нельзя наблюдать непосредственно; таким образом, инспекционный персонал не должен рассчитывать на измерение 8500 Гаусс на магните SmCo 18, даже несмотря на то, что B _r указано на 8500 Гаусс.

Метод испытаний или комбинация методов испытаний должны основываться на критичности требования, а также на стоимости и простоте проведения испытаний. В идеале результаты испытаний должны иметь возможность непосредственного преобразования в функциональные характеристики магнита.Должен быть указан план выборочного контроля, который проверяет параметры, которые имеют решающее значение для приложения. Ниже приводится краткое описание некоторых распространенных методов тестирования.

11.1 Кривые B-H

Кривые B-H можно построить с использованием пермеаметра. Эти кривые полностью характеризуют магнитные свойства материала при определенной температуре. Чтобы построить кривую B-H, необходимо использовать образец определенного размера, а затем пройти через цикл намагничивания/размагничивания.Этот тест стоит дорого из-за продолжительности времени, необходимого для его завершения. Испытание разрушает образец во многих случаях, и его нецелесообразно проводить на большом образце готовых магнитов. Однако, когда магниты изготавливаются из более крупного блока, у поставщика может быть запрошена кривая B-H для исходного сырья магнитного материала. (сверху)

11.2 Общий поток

Используя испытательную установку, состоящую из пары катушек Гельмгольца, подключенных к флюксметру, можно выполнить измерения полного потока для получения полных дипольных моментов и интерполировать для получения близких оценок B _r , H _c и BH _max . С помощью этого метода также можно определить угол ориентации магнита. Это быстрый и надежный тест, который не слишком чувствителен к размещению магнита внутри катушки.

11.3 Плотность потока

Измерения плотности потока выполняются с помощью гауссметра и соответствующего зонда. Зонд содержит устройство на эффекте Холла, выходное напряжение которого пропорционально встречающейся плотности потока. Два типа конструкции зонда (осевой , , где линии потока проходят параллельно держателю датчика, и поперечный , где измеряются линии потока, идущие перпендикулярно держателю датчика) позволяют измерять плотность потока магнитов различных конфигураций.Расположение зонда по отношению к магниту имеет решающее значение для получения сравнимых измерений от магнита к магниту. Это достигается созданием удерживающего приспособления для магнита и зонда, так что их положения фиксируются друг относительно друга.

11.4 Карты потоков

С помощью специальных сканеров, оснащенных 3-осевыми датчиками Холла, магнитные массивы могут быть нанесены на карту для захвата плотности потока в направлениях x, y и z с заданным количеством точек данных по всему массиву. Полученные данные затем могут быть выведены в виде контурной карты потока, в виде векторов потока или в виде таблицы данных для дальнейшего анализа.

11.5 Испытания на растяжение

Это обычно используемый тест для магнитов. Сила притяжения магнита пропорциональна B ^₂ и, следовательно, очень чувствительна к значению B. Вариации B происходят из-за вариаций внутренних свойств самого магнита, а также из-за воздействий окружающей среды, таких как температура. , состав и состояние материала, на котором тестируется магнит, измерительное оборудование и оператор.Поскольку B затухает экспоненциально из-за нулевого воздушного зазора, небольшие непреднамеренно введенные воздушные зазоры между магнитом и испытуемым материалом могут иметь большое влияние на измеренное усилие. Поэтому рекомендуется испытывать натяжение при положительном воздушном зазоре. Выполнение испытаний на растяжение с рядом воздушных зазоров и построение графика зависимости воздушного зазора от ˆš (тяговое усилие) дает более точное описание характеристик магнитного натяжения. Можно рассчитать экстраполяцию этого натяжения при нулевом воздушном зазоре. (сверху)

Щелкните здесь, чтобы ознакомиться с онлайн-стандартом MDFA для проверки притяжения магнита.

11.6 Другие функциональные тесты

Они должны быть определены в соответствии с заявкой и после обсуждения с поставщиком. Они могут включать сложные испытания, такие как определение профиля плотности потока вдоль заданной оси, требования к однородности потока в пределах определенного объема, или относительно простые испытания, такие как испытание на крутящий момент.

12.0 Обращение и хранение

Обращайтесь с магнитами осторожно!

• Персонал с кардиостимуляторами не должен обращаться с магнитами.
• Магниты следует держать вдали от чувствительного электронного оборудования.
• Современные магнитные материалы чрезвычайно сильны в магнитном отношении и несколько слабы в механическом отношении. Любой человек, работающий с магнитами, должен быть соответствующим образом обучен потенциальным опасностям обращения с магнитами. Персонал может получить травму, а сами магниты могут быть легко повреждены, если им будет позволено защелкнуться друг к другу или если к магнитам будут притягиваться близлежащие металлические предметы.
• Обратите внимание, что магниты классифицируются как опасные грузы для авиаперевозок, и для этой цели необходимо соблюдать строгие правила авиаперевозок в отношении упаковки, маркировки и сертификации. Кликните сюда, чтобы узнать больше.
• Материалы с низкой коэрцитивной силой, такие как Alnico 5, требуют осторожного обращения и хранения при получении в намагниченном состоянии. При хранении эти магниты должны храниться на «держателе», который обеспечивает замкнутый контур, защищающий магнит от неблагоприятных полей.Сближение, как полюсов при отталкивании, привело бы к необратимым, хотя и перемагничивающимся потерям.
• Самарий-кобальт требует осторожного обращения и хранения из-за чрезвычайно хрупкой природы материала. Нажмите здесь, чтобы узнать больше о характеристиках SmCo.
• Неодимовые магниты без покрытия следует хранить так, чтобы свести к минимуму риск коррозии. Нажмите здесь, чтобы узнать больше о характеристиках Neo.
• В общем, предпочтительно хранить намагниченные материалы под вакуумной пленкой, чтобы магниты не собирали ферромагнитные частицы пыли с течением времени, поскольку очистка этой скопившейся пыли требует много времени.

13.0 Краткий контрольный список спецификаций

При запросе помощи в проектировании информация должна устанавливать неблагоприятные условия, которым может подвергаться магнит, например необычные температуры, влажность, радиация, размагничивающие поля, создаваемые другими частями магнитной цепи, и т. д. Различные материалы магнита реагируют по-разному в различных условиях окружающей среды. условия, и наиболее вероятно, что можно выбрать материал, который максимизирует шансы на успех, при условии, что будет передана вся необходимая информация. (сверху)

Следующий контрольный список может быть полезен при составлении и передаче спецификаций для постоянных магнитов:

Тип материала

• Номинальные, минимальные и/или максимальные магнитные свойства (B _r , H _c , H _ci , BH _max
• Геометрия и допуски магнита
• Ориентация Направление (и допуски или направление ориентации, если это важно)
• Поставляется намагниченным или нет
• Требования к маркировке
• Требования к покрытию
• Приемочные испытания или эксплуатационные требования
• План выборочного контроля
• Упаковка и идентификация >

Команда дизайнеров и инженеров Integrated Magnetics будет рада помочь вам в дальнейшем. Свяжитесь с нами или отправьте нам запрос предложения и сообщите нам, как мы можем помочь. (вверху)

Большой адронный коллайдер | ЦЕРН

Большой адронный коллайдер (БАК) — крупнейший и самый мощный в мире ускоритель частиц. Впервые он был запущен 10 сентября 2008 года и остается последним дополнением к ускорительному комплексу ЦЕРН. LHC состоит из 27-километрового кольца сверхпроводящих магнитов с рядом ускоряющих структур для повышения энергии частиц на пути.

(Изображение: Анна Пантелия/ЦЕРН)

Внутри ускорителя два пучка высокоэнергетических частиц движутся со скоростью, близкой к скорости света, прежде чем столкнутся.Лучи движутся в противоположных направлениях по отдельным лучевым трубкам — двум трубкам, в которых поддерживается сверхвысокий вакуум. Они направляются по кольцу ускорителя сильным магнитным полем, поддерживаемым сверхпроводящими электромагнитами. Электромагниты построены из катушек специального электрического кабеля, который работает в сверхпроводящем состоянии, эффективно проводя электричество без сопротивления или потери энергии. Для этого необходимо охладить магниты до -271,3 °C — температуры ниже, чем в открытом космосе. По этой причине большая часть ускорителя подключена к системе распределения жидкого гелия, охлаждающего магниты, а также к другим службам снабжения.

Замена одного из дипольных магнитов БАК (Изображение: Максимилиан Брайс/ЦЕРН)

Тысячи магнитов различных видов и размеров используются для направления лучей вокруг ускорителя. К ним относятся 1232 дипольных магнита длиной 15 метров, которые изгибают лучи, и 392 квадрупольных магнита длиной 5–7 метров каждый, которые фокусируют лучи. Непосредственно перед столкновением используется магнит другого типа, который «сжимает» частицы ближе друг к другу, чтобы увеличить вероятность столкновений. Частицы настолько крошечные, что задача заставить их столкнуться сродни запуску двух иголок на расстоянии 10 километров друг от друга с такой точностью, что они встречаются на полпути.

Все элементы управления ускорителем, его службами и технической инфраструктурой размещены под одной крышей в Центре управления ЦЕРН. Отсюда лучи внутри LHC сталкиваются в четырех местах вокруг кольца ускорителя, соответствующих положениям четырех детекторов частиц — ATLAS, CMS, ALICE и LHCb.

Исследуйте Центр управления ЦЕРН с помощью Google Street View (Изображение: Google Street View)

магнитных накладных ресниц: безопасны ли они?

Магнитные ресницы позиционируются как простые в использовании и безопасные.Но ваши глаза важны – и нежны. Вот что вам нужно знать об этой косметической тенденции.

Что это такое?

Эти многоразовые товары есть в известных сетевых магазинах и интернет-магазинах. Их популярность резко возросла в 2018 году, вероятно, по одной главной причине: удобство.

В отличие от старомодных накладных ресниц, которые приклеиваются к векам с помощью клея, магнитные ресницы содержат крошечные магниты. Они прикрепляются в два слоя выше и ниже ваших собственных верхних ресниц. Вы можете удалить их, аккуратно отделив слои друг от друга.

Как и все, что вы надеваете или надеваете на свое тело, существуют потенциальные риски.

Безопасны ли они?

Короткий ответ, кажется, да. Но есть несколько вещей, которые вы должны иметь в виду.

Управление по санитарному надзору за качеством пищевых продуктов и медикаментов требует, чтобы все накладные и накладные ресницы, а также используемые с ними клеи соответствовали правилам организации для косметики. Но правила не такие строгие, как для лекарств или медицинских устройств.

В то время как клей, используемый с традиционными накладными ресницами, может вызывать аллергические реакции и раздражение, магнитные ресницы не используют этот клей.Но вы все равно можете получить аллергию или инфекцию, если не будете использовать их правильно и осторожно.

Традиционные или временные магнитные накладные ресницы могут быть изготовлены из человеческого волоса или синтетических искусственных материалов. Знайте, что качество также может быть разным.

Как и в случае с другими средствами для наращивания ресниц, вы все равно можете потерять ресницы при удалении магнитных ресниц. Они могут сломать ваши натуральные ресницы или заставить их расти в неправильном направлении.

Независимо от того, какой вид вы покупаете, прикосновение к глазам, чтобы наложить ресницы, может привести к глазной инфекции.Вы также можете получить ячмень на веке.

Советы по безопасности

Если вы решите использовать магнитные ресницы, имейте в виду следующее:

• Не делитесь магнитными ресницами с другими людьми.
• Содержите коробку для ресниц в чистоте и закрытой.
• Не храните магнитные ресницы в очень жарких местах.
• Если ваши глаза раздражены, прекратите пользоваться ресницами.
• Не используйте их, если у вас инфекция или кожа вокруг глаз раздражена.Выбросьте все ресницы, которые вы использовали примерно в то время, когда у вас появилась инфекция или раздражение.
• Мойте руки, прежде чем прикасаться к векам.
• Будьте осторожны, не прикасайтесь к глазному яблоку и не царапайте его.
• Не пытайтесь наращивать ресницы в движущемся транспортном средстве. Ваши руки могут соскользнуть. Это может привести к травме или заражению.
• Если вам предстоит МРТ, узнайте у своего врача, безопасно ли носить ресницы в этот день.

Обязательно проконсультируйтесь с врачом, если у вас возникнет какая-либо неприятная реакция на средство для наращивания ресниц, будь то наращивание, магнитные ресницы или глазные капли.

Магнит для кохлеарного импланта (КИ)



Назначение магнита кохлеарного (COKE le ar) импланта (CI) состоит в том, чтобы удерживать головку (катушку) на месте для передачи звука на внутреннее устройство ( Рисунок 1 ). Все устройство состоит из 4 частей: магнит, головка (катушка), кабель и процессор. Магнитная часть CI имеет размер десятицентовой монеты.

Перед операцией КИ вашему ребенку дадут лекарство, чтобы убедиться, что он или она не почувствует боли.Во время операции магнит вводится прямо под кожу головы через прорезь, сделанную за ухом. Область закрывается специальными швами, которые рассасываются сами по себе. Их не нужно удалять.

Важно помнить

• Важно знать силу магнита и постоянно проверять место магнита при ношении кохлеарного импланта (КИ). Если за этим не следить, магнит может вызвать повреждение кожи, ведущее к инфекции.Если это произойдет, вашему ребенку может потребоваться еще одна операция по исправлению внутреннего устройства.
• Магнит CI не следует использовать для удержания внешнего устройство на голове. Головной убор может часто спадать, поэтому вы можете почувствовать, что магнит недостаточно силен. Ваш отоларинголог будет внимательно следить за этим и решит, следует ли нужен более сильный магнит.
• Головной убор может упасть, если пациент трется головой о коляску, автокресло или другое объект.Головной убор также упадет, если пациент быть очень активным (например, бегать и прыгать). Однако важно не увеличивать силу магнита, не спрашивая аудиолога вашего ребенка.
• Если магнит слишком сильный, он может повредить кожу вниз. Это может привести к заражению. Если сайт станет инфицированных, кожа может вскрыться, обнажая внутренние устройство. Тогда может потребоваться еще одна операция для восстановления повреждения ( Фото 2 ).
• Если сайт магнита заразится, внешний процессор придется удалить до тех пор, пока сайт не заживет. Без внешнего процессора пациент не сможет слышать, пока место магнита не заживет и его можно будет снова носить. Это потребует большего количества визитов к аудиологу для перепрограммирования КИ. Заживление места магнита может занять дни или даже месяцы, в зависимости от того, насколько серьезным является поражение кожи.

Меры предосторожности

Важно проверять сайт магнита не реже одного раза в неделю.Если вы видите покраснение или припухлость, снимите внешний процессор и немедленно обратитесь к аудиологу. Телефон отделения аудиологии: 614-722-3951.

Магнит кохлеарного импланта (CI) (PDF)

HH-I-438 3/18 Copyright 2018, Национальная детская больница

Magnaflux ЕС EN

Ваша конфиденциальность

Когда вы посещаете веб-сайт, он может собирать информацию о вашем браузере, ваших предпочтениях или вашем устройстве, чтобы веб-сайт работал так, как вы ожидаете.Эта информация собирается в виде файлов cookie. Собранная информация не идентифицирует вас напрямую, но может дать вам более персонализированный опыт использования веб-сайта. Ниже описываются различные типы файлов cookie, которые мы используем, и предоставляется возможность запретить использование некоторых типов файлов cookie. Нажмите на заголовки категорий, чтобы узнать больше и изменить настройки файлов cookie по умолчанию. Обратите внимание, что блокировка некоторых типов файлов cookie может повлиять на работу вашего веб-сайта.

Строго необходимо

Эти файлы cookie необходимы для того, чтобы вы могли перемещаться по веб-сайту и использовать его функции. Без этих файлов cookie услуги веб-сайта, такие как запоминание товаров в корзине, не могут быть предоставлены. Мы не можем отключить эти файлы cookie в системе. Хотя вы можете настроить свой браузер так, чтобы он блокировал эти файлы cookie или уведомлял вас о них, некоторые части веб-сайта не будут работать без них.

Модули:

Производительность

Эти файлы cookie собирают анонимную информацию о том, как люди используют веб-сайт: посещения веб-сайта, источники трафика, характер кликов и аналогичные показатели.Они помогают нам понять, какие страницы наиболее популярны. Вся собранная информация является агрегированной и, следовательно, анонимной. Если вы не разрешите использование этих файлов cookie, мы не будем знать, когда вы посещали наш веб-сайт.

Модули:

Функциональный

Эти файлы cookie запоминают сделанные вами выборы, такие как страна, из которой вы посещаете веб-сайт, язык и т. д. Они могут помочь предоставить вам опыт, более соответствующий вашему выбору.Они могут быть установлены нами или сторонними поставщиками, услуги которых мы добавили на страницы нашего веб-сайта. Если вы не разрешите использование этих файлов cookie, некоторые функции могут работать не так, как предполагалось.

Модули:

Таргетинг/реклама

Эти файлы cookie собирают информацию о ваших привычках просмотра, чтобы сделать рекламу более актуальной для вас и ваших интересов. Они настраиваются через наших рекламных партнеров, которые обобщают ваши интересы и нацеливают вас на релевантную рекламу на других веб-сайтах или платформах.Если вы не разрешите эти файлы cookie, вы не увидите нашу целевую рекламу в других местах в Интернете.

Модули: Икс

Платформа ASP.NET

Стек технологий, необходимый для размещения веб-сайта

Икс

Диспетчер тегов Google

Используется для загрузки скриптов на страницы сайта.

Икс

Google Аналитика

Google Analytics собирает информацию о веб-сайте, что позволяет нам понять, как вы взаимодействуете с нашим веб-сайтом, и, в конечном итоге, сделать его более удобным.

Имя файла cookie:

• _га

  Регистрирует уникальный идентификатор, который используется для создания статистических данных о том, как посетитель использует веб-сайт.
  Срок действия: 2

  года
• _гид

  Регистрирует уникальный идентификатор, который используется для создания статистических данных о том, как посетитель использует веб-сайт.
  Срок действия: 24 часов

• НИД

  Cookie содержит уникальный идентификатор, который Google использует для запоминания ваших предпочтений и другой информации, такой как предпочитаемый вами язык (например,г. английский), сколько результатов поиска вы хотите отображать на странице (например, 10 или 20), и хотите ли вы, чтобы фильтр безопасного поиска Google был включен.
  Срок действия: 2

  года
• _gat_UA-########-#

  Используется для регулирования скорости запросов. Если Google Analytics развернут через Диспетчер тегов Google, этот файл cookie будет называться _dc_gtm_
  Срок действия: 1 минута

• _gac_<идентификатор-свойства>

  Содержит информацию о кампании для пользователя.Если вы связали свои учетные записи Google Analytics и AdWords, теги конверсии веб-сайта AdWords будут считывать этот файл cookie, если вы не откажетесь от этого.
  Срок действия: 90 дней

• AMP_TOKEN

  Содержит токен, который можно использовать для получения идентификатора клиента из службы идентификатора клиента AMP. Другие возможные значения указывают на отказ, запрос в процессе или ошибку при получении идентификатора клиента из службы идентификатора клиента AMP
  Срок действия: 1

  год

Икс

Диспетчер согласия титанов

Используется для отслеживания настроек конфиденциальности и согласия конечных пользователей на веб-сайтах, размещенных на Titan CMS.

Имя файла cookie:

• TitanClientID

  Уникально идентифицирует пользователя для поддержки исторического отслеживания настроек согласия.
  Срок действия: 10

  года
• CookieConsent_

  Отражает последние настройки согласия для текущего сайта.
  Срок действия: 2

  года

Икс

Поиск IP

Эти файлы cookie используются Magnaflux для направления пользователей на веб-сайт Magnaflux для их конкретной страны. Это делается автоматически.

Икс

Пардо

Для наших веб-сайтов, которые содержат веб-формы или отслеживание Pardot, мы собираем информацию о страницах, которые вы посещаете, о том, как долго вы находитесь на сайте, как вы сюда попали и на что вы нажимаете.Pardot помогает Magnaflux обеспечить беспрепятственный пользовательский интерфейс для тех клиентов и пользователей, которые создали у нас учетную запись для получения сообщений электронной почты.

Имя файла cookie:

• идентификатор_посетителя#

  Уникально идентифицирует пользователя
  Срок действия: 10

  года
• идентификатор_посетителя#-ХЭШ

  Уникально идентифицирует пользователя
  Срок действия: 10

  года
• pi_opt_in

  Флаг согласия на личную информацию
  Срок действия: 10

  года
• ИПВ

  Несекретный
  Срок действия: Сессия

• Пардо

  Несекретный
  Срок действия: Сессия

• dtCookie

  Несекретный
  Срок действия: Сессия

Икс

Условия поиска

Для наших веб-сайтов, которые содержат поисковые запросы на сертификацию пакетов переводов, мы устанавливаем файл cookie, в котором сохраняется используемый поисковый запрос.

Икс

Отслеживание Google AdSense

Google использует файлы cookie, чтобы показывать рекламу на веб-сайтах своих партнеров, таких как веб-сайты, на которых размещена реклама Google или участвующие в рекламных сетях, сертифицированных Google. Когда пользователи посещают веб-сайт партнера Google, в браузере этого конечного пользователя может быть сохранен файл cookie.

Имя файла cookie:

• IDE

  Используется Google для регистрации и отчета о действиях пользователя веб-сайта после просмотра или нажатия на одно из объявлений рекламодателя с целью измерения эффективности объявления и представления целевой рекламы пользователю.
  Срок действия: 6 месяцев

• НИД

  Несекретный
  Срок действия: 6 месяцев

• DSID

  Несекретный
  Срок действия: Сессия

Икс

Отслеживание Google AdSense

Собирает данные для измерения эффективности просмотренных или нажатых объявлений и показывает целевые объявления

Имя файла cookie:

• р/собирать

  Несекретный
  Срок действия: 6 месяцев

• IDE

  Используется Google DoubleClick для регистрации и отчета о действиях пользователя веб-сайта после просмотра или нажатия на одно из объявлений рекламодателя с целью измерения эффективности объявления и представления целевой рекламы пользователю.
  Срок действия: 1

  год
• test_cookie

  Используется для проверки того, поддерживает ли браузер пользователя файлы cookie.
  Срок действия: Сессия

Икс

Аутентификация Titan CMS

Стек технологий, необходимый для размещения веб-сайта

.
