Установка встраиваемого холодильника своими руками

Холодильник, являющийся неизменным атрибутом любой современной кухни, может иметь исполнение отдельно стоящего устройства, либо встроенного в кухонный гарнитур. В последнем случае после покупки важно правильно подойти к вопросу монтажа корпуса в шкаф, т.к. очень часто возникают сложности на этом этапе. Далее мы расскажем, как правильно выполняется установка встраиваемого холодильника своими руками.

Требования к установке

В случае, когда холодильник выполнен как встраиваемый, его установка осуществляется в специальный пенал, входящий в состав кухонного мебельного гарнитура и выполненный в одном стиле. С лицевой стороны пенал оборудован фасадной дверцей, которая обычно механически соединяется с дверцей холодильника, то есть, при открывании пенала, открывается и встраиваемый холодильник. Существуют более простые модели пеналов, дверцы которых открываются независимо от находящегося внутри прибора. В таком варианте, корпус определяется, как частично встраиваемый.

Рассмотрим несколько важных моментов, с которыми приходится сталкиваться, когда установка выполняется самостоятельно.

Сначала поговорим о конструкции пенала (шкафа) или ниши. Это изделие может входить в состав набора кухонной мебели, может быть выполнено по индивидуальному заказу или изготовлено самостоятельно. В любом случае, конструкция пенала должна обеспечивать отвод тепла от работающего агрегата, для чего должны быть выполнены следующие условия:

Установка выполняется так, чтобы между верхними, нижними и боковыми стенками шкафа и холодильником имел место зазор в несколько сантиметров для обеспечения нормальной циркуляции воздуха.
Задняя часть пенала (шкафа) должна быть открытой.
В нижней части шкафа должна быть предусмотрена полка, оборудованная вентиляционными отверстиями.

Теперь поговорим о том, где установить встраиваемый холодильник. В этом вопросе следует руководствоваться общими правилами размещения, как предписывает инструкция по эксплуатации холодильного агрегата.

Если корпус встраиваемый, должны быть выполнены следующие требования:

Пенал (шкаф) должен быть размещен таким образом, чтобы установка холодильника в шкаф обеспечивала наличие расстояния в несколько сантиметров между задней стороной агрегата и стеной помещения.
Выбранное место размещения должно обеспечивать беспрепятственное открывание дверей на максимальный угол.
Открытая задняя часть шкафа не должна примыкать к батареям отопления и другим источникам тепла.

На фото ниже показан внешний вид встроенного холодильника, расположенного на кухне:

Подключение к электросети

До того, как будет выполнена установка комплекта мебели на кухне, необходимо определиться, куда будет подключен встраиваемый холодильник. Лучше всего для этой цели установить отдельную электрическую розетку с заземляющим контактом, при необходимости выполнить монтаж проводов от электрощита или распределительной коробки. Сечение проводников должно быть выбрано в соответствии с электрической мощностью нагрузки.

Если монтируется группа розеток и предполагается установить и подключить несколько электроприборов, например, встраиваемый холодильник, варочную панель и духовой шкаф, то при выборе сечения питающих проводов должна быть учтена их суммарная мощность. Расположение розетки (или розеток) лучше выбрать таким, чтобы не занимать открытых частей стены и в то же время обеспечить доступность. Например, удобно установить розетки под столешницу, где они не будут мешать, а технику можно будет легко отключать при его обслуживании.

На схеме ниже указаны оптимальные места установки розеток на кухне:

Общий порядок монтажа

Ниже приводится алгоритм действий, которые нужно выполнить, чтобы самому установить встроенный холодильник.

Если речь идет о замене отработавшего агрегата на новый, аккуратно демонтируем и вытаскиваем из шкафа старый корпус техники.
Распаковываем новый прибор, производим демонтаж транспортного крепежа. Подразумевается, что при выборе нового агрегата были учтены внутренние размеры шкафа, совпадают места креплений дверей холодильника с фасадом, если они предусмотрены.
Перед тем, как установить и подключить агрегат к электропитанию, производим тщательный осмотр. Выполнив пробное включение в сеть, убеждаемся, что внутренняя схема устройства исправна, мотор работает тихо и ровно.
Если компоновка шкафа такова, что направление открывания двери требуется поменять, выполняется установка дверных петель на нужной стороне.
Устанавливаем встраиваемый холодильник на место. На этом этапе, чтобы обеспечить оптимальные условия функционирования агрегата и его бесшумную работу в дальнейшем, следует воспользоваться уровнем. Строго вертикальная установка прибора достигается вращением регулировочных болтов, расположенных в нижней части корпуса.

Иногда для фиксации корпуса в нужном положении, требуется установка небольших прокладок из пенопласта подходящей толщины, которые можно незаметно разместить в зазорах между стенками холодильника и шкафа, ближе к его задней части.
После этого может быть выполнена установка фасадной панели шкафа. При этом производится установка всех предусмотренных монтажных изделий, проверяется работа дверей и устойчивость всей конструкции.
Далее следует подключение к электросети и окончательная проверка работоспособности изделия.

В заключение хотелось бы добавить, что выбор в пользу установки своими силами оправдан только при наличии определенных навыков, ведь сэкономив на стоимости работ, потерять можно гораздо больше.

На видео наглядно показывается, как установить встраиваемый холодильник в шкаф:

Вот и вся пошаговая инструкция по монтажу. Как вы видите, установка встраиваемого холодильника — дело достаточно хлопотное и требует определенных знаний.

Будет полезно прочитать:

Установка встроенного холодильника в кухонный гарнитур – Сделаем мебель сами

Здравствуйте друзья.

Вам, наверное, не раз приходилось видеть (может быть в живую, а, может, на фотографиях) кухни, в состав которых входит пенал, внутри которого находится холодильник.

Причем, пенал закрывается такими же фасадами, как и на всей кухне. Смотрится очень красиво, да и пользоваться удобно.

Что нужно знать, проектируя подобные гарнитуры?

Самое главное, что нужно понимать, так это то, что обычный холодильник таким образом в кухонный пенал не встроишь так, чтобы он закрывался со вне, кухонными фасадами.

Для этих целей, он должен быть именно встраиваемый.

На такой технике предусмотрены места под крепеж кухонных фасадов (на все открывающиеся дверцы), плюс в комплекте с ней, идет сам крепеж и схема его установки.

По этому, перед тем, как делать подобные проекты кухонных гарнитуров, нужно, сначала, иметь на руках инструкцию к встраиваемой технике, по которой нужно спроектировать сам шкаф, и определиться с размерами фасадов на дверцы конкретного устройства.

Не стоит так же забывать и то, что у разных производителей схемы установки (а так же и сама фурнитура) – разные.

По этому, не стоит заниматься «самостоятельным творчеством», ничего хорошего из этого не выйдет.

Еще пару слов о петлях и крепежах, идущих в комплекте к рассматриваемой нами техники.

Фронты крепятся к коробам обычными петлями, а вот к дверцам самого холодильника они уже крепятся специальным приспособлением, похожим на направляющие.

При открытии дверцы при помощи этих направляющих, фасад как бы скользит относительно нее.

Вот, такое хитрое устройство.

Кроме того, функцию открытия дверцы с закрепленным на ней фасадом (описанную выше), могут выполнять специальные петли, которые крепятся к холодильнику, к коробу, в который он встроен и к дверце с фасадом.

На внешний вид – они железные, массивные, и, с первого взгляда – довольно надежные. Но у всех их есть одно слабое место: это механизм внутри петли, в который входят пластиковые держатели пружины.

Вот это «слабое звено» (пластиковые держатели) и выходят из строя.

Иногда ломаются они, может быть по тому, что их конструкция далеко не совершенна (пример тому – пластиковые составляющие), либо, по тому, что они держат всю дверцу, которая, в свою очередь, может еще дополнительно нагружаться продуктами, хранящимися в самом холодильнике.

При выходе из строя одной петли – нужно сразу менять весь комплект, так как вторая, в таком случае, поломается однозначно.

В этой статье рассмотрены варианты холодильной техники, встраиваемой в специально сделанные под них кухонные пеналы.

Еще существуют такая техника, встраиваемая, непосредственно, под столешницу кухонного гарнитура, но это тема для отдельной статьи.

Вот, такие общие моменты.

Ну а на сегодня все.

До встречи в следующих статьях.

Встраиваемый холодильник Samsung BRB267150WW с Metal Cooling, 264 л

Кто может оформить рассрочку* без переплаты?

Услуга предоставляется клиентам Сбербанка с действующей дебетовой пластиковой картой банка, подключенной к системе Сбербанк онлайн и услуге “Мобильный банк”, а так же заключивших договор банковского обслуживания.

Возраст заемщика от 21 года при условии, что срок погашения рассрочки по договору наступает до исполнения заемщику 65 лет.
Требуется наличие постоянной или временной регистрации по месту жительства или пребывания на территории субъекта Российской Федерации.

Сколько в итоге нужно выплатить в рассрочку?

Сумма, фактически выплаченная в рассрочку, не будет превышать первоначальной стоимости товара, так как магазин предоставляет скидку на товар в размере процентов за пользование рассрочкой.

Кто предоставляет скидку: банк или магазин?

Скидка предоставляется магазином. Банк не определяет размер скидки на товар, порядок предоставления вышеуказанной скидки, а также категории товаров, реализуемых со скидкой.

Скидка распространяется только на товар или услугу магазина и не относится к дополнительным услугам, которые оказываются банком, включая, но не ограничиваясь, подключение к программе добровольного коллективного страхования жизни.

Указаны предварительные условия рассрочки, финальные условия рассрочки будут зафиксированы после рассмотрения заявки, в случае её одобрения.

Рассрочка предоставляется ПАО Сбербанк. Генеральная лицензия на осуществление банковских операций от 11 августа 2015 года. Регистрационный номер – 1481.

* Рассрочка – приобретение товара/услуги в кредит без увеличения затрат на приобретение товара/услуги за счет предоставления Партнером Банка (продавцом) скидки на товар/услугу. Увеличение затрат не происходит только в случае надлежащего исполнения заемщиком своих обязательств по кредитному договору.

Установка встраиваемого холодильника своими руками

Можно ли встроить обычный холодильник

На кухне умещается много приборов, облегчающих готовку. Мебель с возможностью встраивания техники один из самых простых, но и дорогих способов благоустройства кухни.

Новый кухонный гарнитур украсит пространство. Однако, устаревший, но исправно работающий прибор не впишется в обновленную мебель. Обычную холодильную установку можно встроить в короб, не тратя денег на дорогой гарнитур.

Чтобы сделать шкаф для холодильника своими руками, понадобится:

подобрать дизайн, размеры, детали короба;
выделить в помещении место, достаточное для установки конструкции;
выбрать материал корпуса, который будет соответствовать технике безопасности;
подготовить инструменты.

На этапе подготовки нужно учесть, что холодильному агрегату требуется постоянная вентиляция снизу и со стороны задней стенки. К тому же от вибрации во время работы бытового прибора шкаф постепенно будет терять устойчивость, поэтому заранее предусмотрите усиление стенок надежными креплениями.

Установка встраиваемого холодильника в шкаф

Процесс установки встраиваемой техники включает такие этапы:

Выравнивание шкафа. Мебель размещают на строго горизонтальной поверхности. Конструкцию выравнивают, используя строительный уровень.
Подготовка отверстия для сетевого кабеля. Его вырезают в боковой стенке корпуса ножовкой или лобзиком.
Введение холодильника в шкаф. Проводку помещают в пространство между стеной и задней стенкой шкафа. При установке отдельной розетки кабели прячут под напольным покрытием. Провода закрывают резиновым рукавом.
Фиксация фасадов шкафа. Встроенная техника снабжается специальными петлями.
Установка дверок холодильника. Встраиваемые модели снабжают системой навеса. Шарнирные крепежи усложняют процесс монтажа. Это учитывают при выборе модели холодильной установки.
Подключение. Сетевой кабель пропускают через подготовление отверстие, штепсель вводят в розетку.

Как встроить обычный холодильник в шкаф

Для размещения отдельно стоящего холодильника в кухонном гарнитуре выполняют такие действия:

Прибор устанавливают в нишу после предварительного демонтажа ручки. После этого пробуют закрыть дверь шкафа. Аппарат не должен мешать установке фасадов.
Прикрепляют холодильник к боковым стенкам. Это делает конструкцию более устойчивой

Особое внимание уделяют укреплению стенки с петлями. При ненадежной фиксации шкаф перекосится, дверца провиснет

Для придания конструкции жесткости используют металлические уголки. Одну поверхность элемента прикручивают к стенке пенала, другую — к холодильнику.
Закрепляют фасады. Они должны открываться вместе с дверцей кухонного прибора. Для этого устанавливают направляющие. Их закрепляют в верхней части меньшей дверцы и в нижней стороне большей. Направляющие должны находиться на расстоянии 3 см от краев. Изделия фиксируют шурупами. К верхней части направляющей прикручивают уголок.
Сделав на дверце аппарата разметку, закрепляют фасады. Они должны открываться вместе с дверцами холодильника.

Возможна установка уголков, которые скрепляют 2 стенки пенала между собой. Это предотвращает деформацию конструкции.

Как провести монтаж холодильника своими руками без профессионалов

Подсоединять и устанавливать холодильник советуют в следующей очередности:

Во время замены уже отработавших холодильников новым, вначале осуществляют аккуратно демонтажные работы со старым и его извлекаем из пенала.
Перед установкой технику подключаем к электросети. После осуществленным пробным подсоединением в электросеть смотрим, работает ли техника, то есть владелец выясняет, что схема в рабочем состоянии, мотор работает негромко.
Фиксируем холодильник на свое место. Чтобы обеспечить оптимальный условия для работы прибора сейчас и бесшумную работу в дальнейшем, рекомендуется воспользоваться уровнем. Установку по вертикали можно осуществить благодаря вращению регулировочного болта, который находится в нижней области холодильника.
В некоторых случаях для фиксации корпуса в необходимом положении, необходимо осуществить установку малой подкладки из пенопласта нужной толщины, которую можно незаметным образом размещать в отверстиях среди стенок холодильных установок и пенала.
После выполнения данных работ осуществляется монтаж фасадной области панели пенала. К тому же фиксируется любой из предусмотренных изделий для монтажа, осуществляется уточнение хода створки и устойчивость конструкций в общем.
После осуществляется подсоединение холодильников к электросети и оканчивая проверку работы бытового оборудования.

Основные правила безопасности

Чтобы более точно произвести установку техники на указанное место, используют особый инструмент – уровень. Его стоит приложить к стенке прибора и подкрутить ножку так, чтобы любая его область строго оказалась параллельно вертикальным плоскостям. Кроме того, для точности, уточняем еще и на горизонтальную ровность.

Подробная инструкция и этапы подключения

Требования к месторасположению прибора тут не отличаются от условий расположения обыкновенных решений. Дополнительный пункт – это ограниченность в параметрах зоны под инсталляцию.

Требования к установке

Установка выполняется так, чтобы между верхними, нижними и боковыми стенками шкафа и холодильником имел место зазор в несколько сантиметров для обеспечения нормальной циркуляции воздуха.
Задняя часть пенала (шкафа) должна быть открытой.
В нижней части шкафа должна быть предусмотрена полка, оборудованная вентиляционными отверстиями.

Пенал (шкаф) должен быть размещен таким образом, чтобы установка холодильника в шкаф обеспечивала наличие расстояния в несколько сантиметров между задней стороной агрегата и стеной помещения.
Выбранное место размещения должно обеспечивать беспрепятственное открывание дверей на максимальный угол.
Открытая задняя часть шкафа не должна примыкать к батареям отопления и другим источникам тепла.

На фото ниже показан внешний вид встроенного холодильника, расположенного на кухне:

Стандартные размеры агрегатов

Выделяют несколько типов, которые отличаются по своим габаритам:

азиатские;
американские;
европейские.

Средние параметры высоты и ширины — это отличительные черты моделей азиатского типа. Американскому типу свойственный большая ширина и высота. Что касается европейских моделей, то они обычно узкие и широкие.

Сегодня также очень распространены мини-холодильники. Они отличаются средней вместительностью. Их обычно подбирают в качестве дополнительного места хранения продуктов, для размещения в гостиной с целью хранения напитков, а также в роли холодильника, встраиваемого под столешницу. Обычно высота таких агрегатов не более 1 метра, что позволяет свободно их поместить под столешницу.

Ключевые параметры выглядят следующим образом:

Высота холодильника стандартная, составляет от 0,5 м до 2,5 м.
Ширина — от 0,4 м до 1,9 м.
Глубина — от 0,44 м до 1,1 м.
Объем — от 80 до 300 л.
Вес — от 22 до 157 кг.

Высота, ширина и глубина — основные параметры, которые стоит тщательно просчитать перед тем, как встроить эту бытовую технику в шкаф. А также следует учесть необходимое количество камер. Ещё одним нюансом считается расположение, поскольку следует заранее предусмотреть свободное открывание дверцы, чтобы она не закрывала проход, а также не мешала свободно пользоваться другими приборами на кухне.

Достоинства и недостатки

Установка шкафа для встроенного холодильника дает такие преимущества:

Снижение уровня шума. Дополнительные внешние панели поглощают вибрацию и громкие звуки.
Экономичность. Связана с теплоизоляцией, обеспечиваемой прилегающими элементами мебели.
Эстетичный внешний вид. Классические белые холодильники не вписываются в некоторые интерьеры. Встраивание позволяет оформить бытовую технику в соответствии с общим стилем помещения. Наружные дверцы имеют цвет, сочетающийся с тоном всех фасадов гарнитура.
Возможность установки не только на пол. Холодильный агрегат небольшого размера можно размещать поверх столешницы или на полке кухонного пенала.
Возможность установки в любом помещении.

К недостаткам можно отнести такие моменты:

Высокая стоимость. Она складывается из цены прибора, которая в несколько раз выше, чем у отдельно стоящих моделей, оплаты услуг установщика.
Меньший объем внутреннего пространства.

Подготовка

Серьезный подход к подготовительному этапу поможет избежать проблем с эксплуатацией встроенного холодильника.

Важное условие — соблюсти размеры конструкции: длина, ширина и высота элементов шкафа должны превышать параметры бытовой техники на 2-5 см. Если у короба решено оставить нижнюю часть, чтобы его устойчивость была лучше, то для вентиляции бытового прибора снизу вырезают отверстие, а затем ставят его на подиум-возвышение

Чтобы не нарушить прочность шкафа, несущую заднюю стенку убирать необязательно. Но по всей поверхности просверливают отверстия для доступа воздуха к холодильной установке.

Материалом короба могут служить ЛДСП, МДФ, гипсокартон. С последним вариантом сложно работать. МДФ подойдет тем, у кого есть навык работы с этим материалом. Начинающим подойдет ЛДСП — обработка и соединение деталей потребуют минимального опыта.

Если планируется устанавливать встроенный холодильник в имеющуюся на кухне нишу, также учитывайте расстояние между стеной помещения и прибором.

Подготовительные работы. Основная часть установки

Перед началом монтажа всегда следует знакомиться с инструкцией от производителя, и узнать о предъявляемым к нему требованиям по установке. Некоторые модели современного производства требуют особых условий и дополнительных требований к монтажу. К такой категории могут относиться, например, смарт-холодильники. Для них нужны условия, которые не предъявляются к обычным агрегатам.

После доставки холодильник не следует сразу отпускать представителей продавца, а распаковать и обследовать его на наличие повреждений в их присутствии. Осмотреть корпус холодильника: он не должен иметь вмятин или царапин. Сетевой шнур следует тщательно изучить на предмет царапин, изломов или других браков с завода. При наличии проблем холодильник следует вернуть изначально во избежание его дальнейших сбоев в питании и поломок.

При отсутствии замечаний можно приступать к установке. Холодильник выставляется по уровню на то место, куда его изначально предполагалось поставить. Кабель следует надежно закрепить к задней стенке. Включать в розетку можно только по истечении 12 часов. Время зависит от способа перевозки. Если его наклоняли, то это время увеличивается до 24 часов. По истечении указанного времени, остается только включить его в розетку. Розетка должна обязательно иметь заземление.

Способ заземления холодильника8

Как самостоятельно углубить нишу и сделать отделку: праивла установки

Толщина стен кирпичного дома по госту варьируется от 0,51 м (кладка в 2 кирпича) до 0,64 м (кладка в 2,5 кирпича). При строительстве многоэтажных зданий толщина стен в кирпичном доме уменьшается по мере возведения. Толщина кирпичных наружных стен здания составляет около 0,6 м, а толщина кирпичной стены в углублении – 0,45 м (поэтому в нише холоднее). В хрущевских постройках использовали колодцевую кладку (в образовавшиеся пустоты засыпали шлак). Он выполнял функции утеплителя. Можно сбить штукатурку, разобрать один ряд кирпичей, углубить пространство под окном и увеличить вместительность холодильника.

Бетонные перемычки в кирпичных стенах над окном сохраняют целостность конструкции, поэтому от аккуратного постороннего вмешательства ничего не случится. В итоге стена станет тоньше на 0,2 м, то есть наружная стена будет иметь толщину всего 0,25 м. В стенке оставляют вентиляционное отверстие с заслонкой. С помощью этого приспособление повышают или понижает температуру в нише.

Образовавшуюся тонкую перегородку между улицей и помещением штукатурят цементом с песком. Не рекомендуют наносить шпаклевку непосредственно на кладку. Иначе может возникнуть проблема, что промерзает стена. В самой кладке могут быть микротрещины и щели, через которые осенью проникнет влага. В морозную погоду она замерзнет и оторвет шпаклевку.

Практичный вариант для отделки внутренних стенок уличного холодильника – керамическая плитка. Ее кладут прямо на штукатурку, используя плиточный универсальный морозостойкий клей.

Не обязательно покупать дорогую плитку для облицовки устройства. Главное требование – гладкость кафеля. Можно купить бракованную плитку, остатки или использовать отходы, оставшиеся после ремонта ванной или кухни.

Нестандартные установки

Кроме обычных модификаций, в последнее время большой популярностью пользуются горизонтальные установки. Если пространство и кухонная мебель позволяют, можно приобрести большой подвесной холодильник. Правда, установка своими руками будет отличаться от стандартных конструкций и займёт немного больше сил и времени. Для проведения работ по монтажу необходимо будет выбрать крепкие надёжные метизы. Зато ваша кухня будет отличаться оригинальностью и изысканностью.

Встройка любой конструкции этой бытовой техники должна осуществляться по чёткому алгоритму. Для владельцев бесшумных моделей отсутствие звуков после установки и подключения будет являться свидетельством правильного монтажа.

Если вам требуется ознакомиться с различными типами холодильного оборудования, то можно воспользоваться сайтом IKEA. На нём можно изучить абсолютно все параметры, такие как ширина, высота, глубина, объем, узнать о дополнительных функциональных возможностях, что поможет оценить все плюсы и минусы той или иной модели. Кроме того, на ИКЕА всегда много отзывов клиентов, которые уже приобрели такие агрегаты.

Дверцы и створки для холодильника из пластика: дизайн утепленного варианта

Есть много способов придать импровизированному холодильнику современный вид. Отделка холодильника под окном может быть разной. Чтобы интерьер кухни выглядел гармонично, желательно, чтобы дверцы были идентичны фасадам гарнитура. Тем, кто делал кухонную мебель на заказ, не составит труда заказать отдельно две дверцы для холодильной ниши. Задекорировать холодильник с помощью мебельных панелей можно самостоятельно. Но если нет желания возиться самому, можно пригласить специалистов. Они сделают все быстро и аккуратно.

Из вариантов – дверцы из ПВХ-профиля (на выбор со стеклопакетами или сэндвич панелями) и раздвижные системы из алюминия. Часто компании, занимающиеся производством и установкой металлопластиковых окон, предлагают своим клиентам заменить вместе со старым окном и хрущевский холодильник. Это стоит недешево, но имеет такие плюсы:

полная герметичность;
удобство в использовании;
функциональность и вместительность;
экономия пространства;
привлекательный внешний вид и белоснежная внутренняя отделка.

Причем производители дают возможность выбрать необходимое количество дверей. Если холодильник небольшой, достаточно одной дверцы, большие размеры ниши требуют двух открывающихся створок. Если на первом месте – желание сэкономить, есть вариант сделать меньшую половинку глухой, а большую – открывающейся. В быту это немного неудобно, но позволяет сэкономить при заказе. Стоимость зависит и от комплектации: можно заказывать только двери для холодильников, а можно и всю внутреннюю отделку (шкаф под холодильник).

Украсить холодильник можно с помощью освещения. За прозрачными стеклами устанавливают светодиодную подсветку (это эффектно смотрится в интерьере в стиле хай-тек). За порядком, правда, придется следить особенно тщательно. Заказывают и дверцы с тонированным стеклом (создает эффект мини-бара).

Важно, чтобы фасады были навешены правильно. Если дверцы повесить криво, они не будут плотно прилегать друг ко другу

А это означает, что подоконный холодильник не будет удерживать температуру, и теплый воздух помещения проникнет внутрь шкафчика. Края углубления должны быть ровными. Если плитка положена ровно, то все углы будут иметь 90⁰. Иначе придется сделать раму из дерева. Разбежность рамы с краями скрывают багетом.

Сборка шкафа для встройки

Следует заранее позаботиться о подготовке к встраиванию холодильника. Приготовьте все необходимые материалы и инструменты для работы.

Порой при планировке кухонного гарнитура приходит понимание, что холодильник не совсем вписывается в интерьер кухни, а приобрести встраиваемый не позволяет бюджет. Решением такой проблемы станет возможность встроить его в кухню самостоятельно.

Чтобы встроить обычный холодильник, нужно изготовить короб, в который потом встраивается холодильник. Можно воспользоваться услугами профессионалов или смастерить шкаф своими руками, ведь так вы сможете значительно сэкономить.

Прежде чем начать что-то делать или докупать, необходимо определиться с размерами. Лучше всего, конечно, если вы предусмотрите постройку короба для холодильника ещё на этапе проектирования кухни. Так вам не придётся искать материал, который подойдёт под цвет уже имеющегося кухонного гарнитура. Также необходимо сразу выбрать место, где будет располагаться холодильник, и произвести замеры для шкафа-пенала

Важно, о чём стоит помнить при замерах: для охлаждения холодильника вокруг него всегда должен циркулировать воздух, поэтому шкаф-пенал должен быть большего размера

К замеру деталей нужно подходить с особой тщательностью. Ниже мы подробно рассмотрим, как следует правильно рассчитать габариты для шкафа. Первым делом необходимо измерить глубину, ширину и высоту устройства. Кроме этого, нам понадобится расстояние от пола до промежутка между дверцами холодильника. С определением размеров самого короба немного сложнее.

Для начала определимся с внешней шириной мебели. Для петель необходимо оставить хотя бы 30 мм. Если предположить, что ширина холодильника 500 мм, а ширина боковых стенок короба, допустим, 15 мм, то внешняя ширина будет составлять не менее 560 мм.

Высота пенала может быть любой, главное, чтобы поместился холодильник. В идеале, чтобы она была равна высоте остального кухонного гарнитура. Это будет красиво смотреться, да и к тому же останется место сверху для полок.

Боковые стенки шкафа должны быть длиннее глубины холодильника хотя бы на 50 мм. Это необходимо для установки петель и будущих дверец шкафа-пенала. Допустим, если глубина холодильника 500 мм, то боковые стенки должны быть 500 + 50 = 550 мм.

Полка над холодильником рассчитывается по простой формуле – из внешней ширины шкафа (в нашем случае 560 мм) вычитается суммарная толщина боковых стенок (15 мм). Для нашей ситуации это будет 560 – 15 * 2 = 530 мм. Стоит учесть, что полка не должна доходить до задней стенки шкафа, ведь необходимо оставить зазор для вентиляции. В ином случае у холодильника будет перегрев. Необходимо оставить где-то 100 мм, и получается 550 – 100 = 450 мм.

Задняя стена полки по ширине равна самой полке, то есть в нашем случае − это 530 мм. Высота стенки зависит от высоты ниши, и, в принципе, вы можете сделать любую высоту, главное, не забудьте учесть толщину верхней крышки и панели над холодильником.

Верхняя панель короба нужна в том случае, если в ваших планах соорудить над холодильником шкафчик, предназначенный для хранения. Можно полностью закрыть верхнюю часть, но в таком случае вам придётся сделать там отверстие для циркулирования воздуха. Либо же вы можете оставить пространство в 100 мм до стены.

Также не стоит забывать про распорки. Их ширина должна быть 140-160 мм, а длина − равняться внутренней ширине шкафа-пенала.

Цоколь должен быть немного меньше расстояния от пола до нижней дверцы холодильника. Например, если расстояние между ними 60 мм, то высота цоколя должна быть примерно 45-48 мм. Длина цоколя и ширина шкафа должны быть одинаковыми.

Как вариант, можно вытащить днище и заднюю стенку, но в этом случае шкаф потеряет свою устойчивость, что может привести к плохим последствиям. Можно прикрутить шкаф к стенке, но тогда, опять же, ухудшится циркуляция воздуха.

Также холодильник сам по себе имеет большие габариты, а шкаф получится ещё больше, поэтому он будет казаться громоздким, да и дверцы шкафа при открытии будут занимать немало ценного места.

Процесс монтажа

Чтобы установить встраиваемый холодильник, нужно пройти несколько этапов. Основные из них:

Если оборудование нужно просто заменить на новое, для начала следует извлечь из шкафчика старый агрегат.
После этого следует распаковать новое холодильное оборудование и демонтировать крепежный элемент для транспортировки. Затем следует сверить габариты шкафчика и прибора.
Перед подсоединением холодильника к электросети, его нужно тщательно осмотреть на предмет наличия повреждений. На этом этапе устройство нужно включить в сеть и протестировать его работоспособность.
При необходимости следует переустановить дверные петли.
После этого выполняется монтаж встраиваемого агрегата. При такой работе желательно пользоваться строительным уровнем, чтобы в будущем не возникло никаких проблем. Правильная установка оборудования достигается за счет поворота болтов-регуляторов, которые находятся на нижней поверхности встраиваемого холодильника.
В некоторых случаях для надежного крепления требуется монтаж пенопластовых прокладок. Их можно незаметно расположить в пустотах между пеналом и стенками агрегата.
После монтажа фасада выполняется установка монтажных элементов. Затем следует проверить исправность дверей и общую устойчивость оборудования.
Финальный этап монтажа предполагает запуск и тестирование холодильного агрегата.

Самостоятельный монтаж встраиваемой холодильной камеры требует от исполнителя некоторых знаний и навыков. При любых сомнениях в успехе этого начинания лучше обратиться к специалистам, которые выполнят монтаж быстро и качественно. Кроме того, эксперты дают гарантию на свою работу, поэтому при любых неисправностях они смогут их устранить на бесплатно.

Как установить холодильник правильно

Перед началом установки в первую очередь следует обратиться к руководству. Все инструкции, рекомендации и советы о его работе можно найти там. Правильная установка является грантом его долговременной работы без сбоев.

Некоторые производители могут предъявлять особые требования к монтажу. Это особенно касается специальной техники. Однако существуют общие требования, которых следует всегда придерживаться:

Не следует ставить холодильное оборудование рядом с окнами или под ними. Это связано с образованием конденсата на стенках работающих частей, что может привести к короткому замыканию и быстрому выходу холодильного оборудования из строя. В этом месте на него будут попадать солнечные лучи. Они пагубно сказываются на работе важных деталей и приводят к их порче, тем самым не позволяют оборудованию работать с эффективной мощностью. Это касается мест с прямым попаданием солнечных лучей.
Правила не предусматривают установку холодильных средств вблизи нагревающихся устройств. К ним относятся плиты, отопительные батареи или приборы и другие устройства, способные излучать тепло. Причина соблюдения таких требований аналогична причине с солнечными лучами. Средства охлаждения морозильных камер будут нагреваться или даже перегреваться, что в целом скажется пагубно на работе самого холодильного средства, и может привести к быстрому выходу его из строя. Расстояние от нагревающих приборов должно быть больше полуметра. Если нет возможности соблюсти такое расстояние, например, по причине малых габаритов кухни или иного помещения, то сторону, подверженную воздействию тепловых волн, следует оклеить фольгированным материалом или добавить перегородку для их отражения. Это снизит их негативное влияние.

Изоляция холодильника от нагревательных средств

Поверхность для установки должна быть обязательно ровной. Это избавит владельца от неприятных шумов во время его работы и обеспечит его бесперебойную работу. Неровная установка также способствует самопроизвольному открыванию его дверей и поддержанию заданного температурного режима.
Расстояние до стенки не должно быть слишком близким. Расстояние должно быть не менее 10 см. Это обеспечит хорошую вентиляцию и стабильную работу.

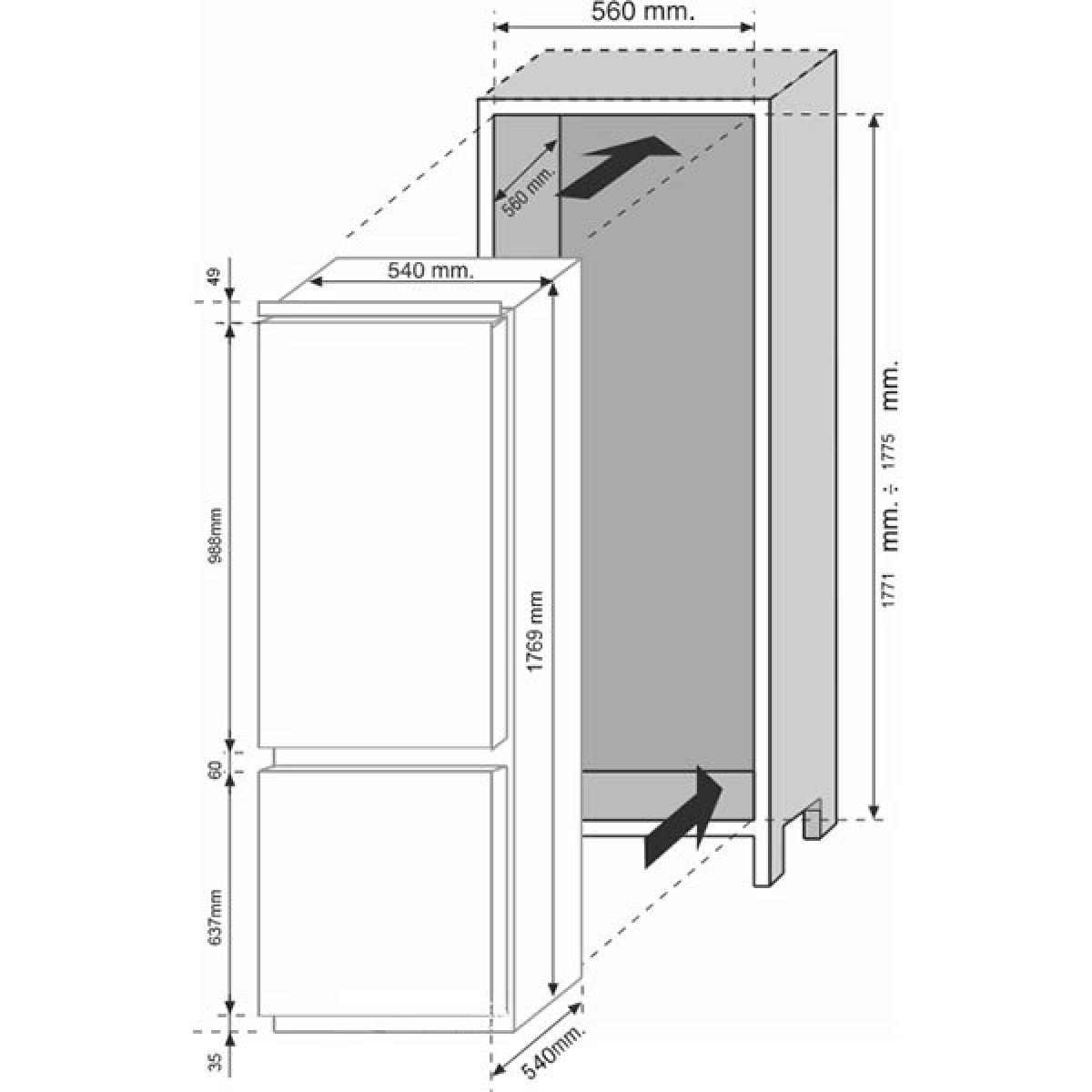

Схема установки оборудования для обеспечения вентиляции задней стенки с устройствами

Подключать его следует в розетку, обязательно имеющую заземление. Для сетей с перепадами следует заранее запастись стабилизирующими средствами.

Как встроить обычный холодильник в кухню

Создавая новый облик своей квартиры зачастую жалко избавляться от добротных предметов. Можно ли встроить обычный холодильник в кухню?

Различие встроенного и обычного холодильника

В инструкции к обычному холодильнику всегда есть требование оставлять с торцов и от стены достаточное расстояние для вентиляции. Конструкция устанавливается только на полу. Аппарат имеет не меньше 60 см в глубину. При плохой вентиляции срок службы дорогого прибора значительно сократится.

Встроенные холодильники в кухню приспособлены для работы в закрытом пространстве. У них мощнее изоляция корпуса, устанавливается изделие на прочном основании мебели, шкаф изначально создаётся под размер холодильника, а декоративные панели крепятся на холодильник, создавая единую плоскость.

Использование обычного холодильника в дизайне кухни

Решить, как встроить холодильник в кухню, можно несколькими способами:

построить мебель на заказ, с созданием специального места по размеру холодильника в форме ниши в стене;
поместить холодильник в специальный шкаф;
оставить специальный проём в корпусной мебели;
разместить отдельным объектом, но наружную поверхность выполнить в общем цветовом решении кухни.

Дизайнерская разработка гарнитура и исполнение хорошим мастером – удовольствие дорогое. Однако в этом случае учитываются все пожелания хозяев. При оформлении угловой кухни с встроенным холодильником мебель на заказ может быть лучшим решением. Идеально впишется в неё и оборудование. Белый гарнитур, белый холодильник в тесном помещении создадут иллюзию свободы.

Если принято решение поместить холодильник в шкаф, то необходимо учесть обязательные условия как встроить обычный холодильник в кухню.

Собранный шкаф должен сочетаться по цвету и дизайну с остальными предметами мебельного гарнитура.
Задней стенки у шкафа не должно быть, крепление конструкции, её устойчивость создаются перемычками.
Габариты и способ монтажа дверей предусматривают беспрепятственное открывание холодильника.
Продуманная система вентиляции, возможно принудительная.

Необходимо понимать, установка холодильного оборудования в шкафу не является оптимальным решением. Лучше использовать нишу между корпусной мебелью.

Любой ли холодильник можно встроить в кухню? Если учесть необходимые условия установки, указанные в паспорте, то любому аппарату найдётся место на современной кухне. К достоинству отдельной невстроенной модели можно отнести:

невысокую стоимость изделия по сравнению со встроенной техникой:
возможность перестановки;
большее удобство в обслуживании.

Достоинства встроенного кухонного оборудования

Несмотря на высокую стоимость встроенных бытовых приборов, спрос на них растёт. Кухня со встроенным холодильником привлекает рационально организованным пространством. Однако собрать систему из встроенного оборудования могут только работники сервисного центра. При этом не всегда требования эксплуатации данной модели холодильника совпадают с наличием условий в квартире.

Поэтому прежде чем выбрать мебель, необходимо получить консультацию специалистов, как встраивается холодильник в кухню, его параметры.

Отличие встраиваемого холодильника в его дизайне. Он может быть утоплен в специальный шкаф с навесными панелями на собственных дверях. Иногда красивую декоративную панель оставляют открытой. Часто используют отдельно морозильную камеру и холодильник, размещая их в разных местах.

Холодильники для встроенной кухни цены имеют выше, чем отдельно стоящие изделия. Специальная компоновка, повышенный спрос, авторитет производителей, факторы, повышающие стоимость изделий.

Видео — как сделать из обычного холодильника встроенный

IKEA STJARNSTATATUS Холодильник монтаж Установка

Главная »IKEA» IKEA Stjarnstatus Установка холодильника Установка

STJARNSTATUS Холодильник

Предупреждение

Во избежание поражения электрическим током, который может привести к смерти или серьезным травмам, не подключаю к себе холодильника к источнику электроэнергии, пока вы не выполните Шаг 2 этих инструкций.

ВАЖНО

Если вы устанавливаете холодильник, не подключая его к водопроводу, убедитесь, что выключатель питания льдогенератора находится в положении «Выкл. » (дополнительную информацию см. в Руководстве по эксплуатации и уходу).

Подготовка к установке

Обязательно согласуйте подготовку места и установку с вашим подрядчиком по кухне.

Выберите место рядом с заземленной электрической розеткой. Не используйте удлинитель или переходник. Избегайте прямого солнечного света и непосредственной близости от плиты, посудомоечной машины или другого источника тепла.
Пол должен быть ровным и выдерживать полностью загруженный холодильник. Для дозатора льда холодильника требуется доступ к водопроводу.
Обеспечьте легкий доступ к столешнице при извлечении продуктов.
Для полного доступа к ящикам и корзинам морозильной камеры
дверцы должны полностью открываться. Загружайте холодильник только со стороны шкафа.
Не надевайте фиксирующие ремни на ручки и не перетягивайте ремни.
Никогда не используйте ручки для перемещения холодильника.

Подключение к водопроводу

Перед установкой линии водоснабжения вам потребуется:

Доступ к бытовой линии холодной воды с давлением воды от 30 до 100 фунтов на квадратный дюйм. Линия подачи воды из медных или плетеных гибких трубок из нержавеющей стали с наружным диаметром ¼ дюйма (6 мм). Чтобы определить необходимую длину трубки, измерьте
Основные инструменты: разводной ключ, отвертку с плоским лезвием и отвертку Phillips™. расстояние от впускного клапана льдогенератора в задней части холодильника до трубы подачи холодной воды. Затем добавьте примерно 7 футов, чтобы холодильник можно было вынести для очистки.
Запорный вентиль для подсоединения линии подачи воды к домашней системе водоснабжения.ЗАПРЕЩАЕТСЯ использовать запорный клапан самопроникающего типа.

ВНИМАНИЕ

Во избежание материального ущерба:

Для линии подачи воды рекомендуется использовать гибкие трубки в оплетке из меди или нержавеющей стали. Трубки для подачи воды, изготовленные из пластика диаметром ¼ дюйма (6 мм), использовать не рекомендуется. Пластиковые трубки значительно повышают вероятность утечек воды, и производитель не несет ответственности за любой ущерб, если для линии подачи используются пластиковые трубки.
Не используйте компрессионный фитинг повторно и не используйте резьбовое уплотнение
НЕ устанавливайте шланги подачи воды в местах, где температура падает ниже
Химические вещества из неисправного умягчителя могут повредить лед Если льдогенератор подключен к умягченной воде, убедитесь, что умягчитель поддерживается и работает исправно.

Для подсоединения линии подачи воды к впускному клапану льдогенератора

Отключите холодильник от электросети
Поместите конец линии подачи воды в раковину или Включите подачу воды и промойте линию подачи, пока вода не станет чистой.Перекрыть подачу воды запорным краном.
Снимите пластиковую заглушку с впускного отверстия водяного клапана и утилизируйте
Если вы используете медные трубки – Наденьте латунную гайку, затем феррулу (гильзу) на линию подачи воды. Вставьте линию подачи воды во вход водяного клапана до упора (¼ дюйма). Вставьте феррулу (гильзу) во входное отверстие клапана и вручную затяните гайку. Затяните еще на пол-оборота гаечным ключом; НЕ затягивайте слишком сильно. См. рис. 1. Если вы используете гибкую трубку из нержавеющей стали с оплеткой – гайка уже смонтирована на трубке.Наденьте гайку на вход клапана и вручную затяните гайку на клапане. Затяните еще на пол-оборота гаечным ключом; НЕ затягивайте слишком сильно. См. рис. 2.
С помощью стального хомута и винта закрепите линию подачи воды (только медные трубки) на задней панели холодильника, как показано на рисунке.
Сверните линию подачи избыточной воды (только медная трубка), примерно на 2½ оборота, позади холодильника, как показано, и расположите змеевики так, чтобы они не вибрировали и не изнашивались по отношению к другим
Включите подачу воды на запорном клапане и затяните все соединения, которые
Снова подключите холодильник к электросети
Чтобы включить льдогенератор, опустите проводной сигнальный рычаг (морозильный льдогенератор) или установите выключатель питания льдогенератора в положение «ON» (ледогенератор).

ПРИМЕЧАНИЕ. Прежде чем устанавливать новый холодильник, проконсультируйтесь с местными строительными властями относительно рекомендаций по водопроводу и сопутствующим материалам. В зависимости от ваших местных/государственных строительных норм и правил, IKEA рекомендует для домов с имеющимися клапанами свой Smart Choice 6-футовый комплект водопроводной линии холодильника из нержавеющей стали 53044

, а для домов без существующего клапана Frigidaire рекомендует свой умный выбор 20-футовой медной водопроводной линии холодильника. Комплект 53044

(с седельным саморезом).Пожалуйста, посетите сайт www.frigidaire.com для получения дополнительной информации или позвоните по телефону (833) 337-4006.

Снятие/установка дверцы

Снимите верхнюю петлю дверцы холодильника
Отсоедините жгут проводов, нажав на защелку и потянув
Отсоедините трубку подачи воды от разъема, расположенного позади холодильника, разъем освобождается, когда вы его отсоединяете. нажмите внутрь на внешнюю втулку соединителей. Вытяните водяную трубку по направлению к передней части
. Откройте дверцы холодильника на 90°. Выкрутите 2 винта из верхней петли.Поднимите и снимите дверь с нижней петли. Убедитесь, что двери находятся в безопасном месте, где они не могут упасть и повредить двери или ручки.
Отвинтите 3 винта нижних петель и снимите

Чтобы переустановить дверцы холодильника:

Замените нижние петли, ввернув их нижняя петля Затем слегка поверните ее в любом направлении, пока дверца/механизм не встанут на место.Установите верхнюю петлю, таким образом зафиксировав дверь на месте.
Вставьте трубку подачи воды в верхнюю часть устройства и вставьте в
Подсоедините жгут в верхней части
Замените верхнюю петлю

Снятие и установка ящика морозильной камеры

Снятие морозильной камеры

Снимите 4 ящика с шестигранной головкой
Поднимите ящик до

Замена ящика морозильной камеры:

Осторожно выдвиньте направляющие морозильной камеры из
на
Замените 4 винта с шестигранной головкой, которыми направляющие крепятся к дверце (по 2 с каждой стороны), и затяните.

Выравнивание холодильника и дверей холодильника по уровню

Указания по окончательному позиционированию холодильника:

Все четыре угла шкафа должны прочно опираться на
Передняя часть должна быть слегка приподнята (чтобы дверцы были закрыты и приподняты) правильно).
Двери должны быть на одной линии друг с другом и стоять на одном уровне. Большинство из этих условий можно выполнить, подняв или опустив регулируемую переднюю панель

Чтобы выровнять шкаф с помощью передних роликов (при необходимости):

Слегка приоткройте ящик морозильной камеры, если решетка для ног тянуть вперед.
Выполните начальную регулировку корпуса с помощью винтов регулировки высоты переднего ролика. Используйте торцевую головку на 3/8 дюйма
Убедитесь, что обе дверцы не зажаты, их уплотнители касаются корпуса со всех четырех сторон, и что корпус устойчив.
После выравнивания агрегата опустите противоопрокидывающую ножку с помощью торцевого ключа на 3/8 дюйма до плотного контакта с
Установите защитную решетку с помощью фитингов

Окончательная регулировка высоты дверцы

1. Откройте ящик морозильной камеры, чтобы сделать нижнюю петлю
2. Вставьте шестигранный ключ на 6 мм в вал нижней части
3. Отрегулируйте высоту, поворачивая по часовой стрелке или против часовой стрелки.Поворот по часовой стрелке опустит дверь Поворот против часовой стрелки поднимет дверь. По умолчанию установлена самая низкая высота при получении прибора.

Удаление внутренних транспортировочных материалов

ИКЕА использует упаковочный пеноматериал и ленту для фиксации внутренних частей холодильника при транспортировке. Как только холодильник будет установлен, вы можете удалить этот материал.

Что дальше?

Поздравляем! Вы готовы начать пользоваться своим новым холодильником ИКЕА.

Чтобы ознакомиться с важными инструкциями по технике безопасности и узнать, как эксплуатировать холодильник, полностью прочитайте руководство «Использование и уход».

Установка Проверить
0
0 Двери

Ручки Ручки безопасны и плотно
Уплотнения двери в шкафу на всех сторонах
Двери свежих пищевых продуктов уровня
Ice Maker
Водоснабжение дома подключено к холодильнику
Нет утечек воды во всех соединениях
Льдогенератор повернут
Выравнивание
Холодильник выровнен из стороны в сторону и наклонен на ¼ дюйма (6 мм) спереди назад
Решетка для носка правильно прикреплен к холодильнику
Шкаф Сидит твердое на всех углах
конечные чеки
Материал доставки Удалены
Свежие продукты питания и морозильника
IKEA STJARNSTATUS Холодильник Инструкции по установке – скачать [Оптимизировано]
IKEA STJARNSTATUS Холодильник Инструкции по установке – скачать
Связанные руководства/ресурсы
Почтовая навигация
ELECTROLUX ХОЛОДИЛЬНИК РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Download
Установка
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
!
Во избежание поражения электрическим током, которое может привести к смерти или серьезной травме, не подключайте
холодильник
к источнику электроэнергии, пока вы не выполните шаг 3 этих инструкций.
Необходимые инструменты:
И
ИЛИ
ИЛИ
Розетка
Регулируемый
3/8″, фиксированный
™
Крестовая головка
Набор ключей
Гаечный ключ
Гаечный ключ
1
Подготовка места установки
Ваш встраиваемый холодильник предназначен для встроенного кухонного шкафа
Система
. Обязательно согласуйте подготовку места и установку с вашей кухней
подрядчик.
Включите эти минимальные рекомендации в подготовку вашего сайта:
• Выберите место рядом с заземленной электрической розеткой.
• Не используйте удлинитель или адаптер.
• Избегайте попадания прямых солнечных лучей и непосредственной близости от плиты, посудомоечной машины или других предметов
.
источник тепла.
• Пол должен быть ровным и выдерживать полностью загруженный холодильник.
• Для дозатора воды и льда холодильника требуется доступ к водопроводу.
• Обеспечьте легкий доступ к столешницам при извлечении продуктов.
• Для полного доступа к ящикам и корзинам морозильной камеры двери должны открываться
полностью открыт.
Обеспечьте следующие зазоры для простоты установки, надлежащей циркуляции воздуха и
водопроводные и электрические соединения:
Боковые и верхние стороны: 3/8 дюйма
Сзади: 1 дюйм
2
Транспортировка неупакованного холодильника в Зону
К этому моменту вы уже сняли транспортировочную коробку с холодильника. Вы можете
по-прежнему необходимо использовать ручную тележку, чтобы перемещать его через тесные пространства или входы.Если
холодильник больше прихожей, рассмотрим два варианта:
• Снимите входную дверь, если она есть.
• Снимите дверцы холодильника (см. инструкции в Руководстве по эксплуатации и уходу).
При использовании ручной тележки:
• Загружайте холодильник только со стороны шкафа.
• Не надевайте фиксирующие ремни на ручки.
• Не затягивайте фиксирующие ремни слишком сильно.
СА
СА
ОСТОРОЖНО
СА
СА
!
• Никогда не используйте ручки для перемещения холодильника.
• Удаляйте ленту с дверей только после того, как устройство будет установлено на место.
Перемещение холодильника из стороны в сторону
может повредить напольное покрытие.
3
Подключение подачи воды
Что вам понадобится:
ОСТОРОЖНО
СА
СА
СА
СА
!
eçìëÉ
• Доступ к линии холодной воды
янтарь…
Во избежание материального ущерба:
с давлением
äåÉ
• Используйте медные трубки для воды
20-100 фунтов на кв. дюйм.
питающая линия (пластиковая трубка больше
• Медная трубка с ¼ дюйма
, скорее всего, протечет).
_
(6,4 мм) наружный диаметр. Длина для этого
t~íÉêäáåÉ=Üççâìé
• Убедитесь, что подача воды соответствует
.
ТУЭ ï
Трубка
– это расстояние от
.
местные правила сантехники.
задняя часть холодильника для домашнего использования
водопроводная линия плюс 7 футов (2,1 метра).
ПРИМЕЧАНИЕ
НЕТ
НЕТ
НЕТ
НЕТ
ТЭ
ТЭ
ТЭ
ТЭ
• Запорный вентиль для соединения вашего дома
водопровод и линия подачи холодильника.
Комплект Electrolux № 53039117950, доступен с
Не используйте самопроникающий запорный клапан.
ваш дилер, предоставляет все материалы для воды
• Накидная гайка и втулка (втулка) для подачи воды
Установка снабжения
, включая 25 футов
соединение
на задней панели холодильника.
Медная трубка
и подробная инструкция.
Не устраивает установка вашего холодильника?
S i d e – By – S i d e Холодильник
Для подключения подачи воды к задней части холодильника:
1 Убедитесь, что холодильник не подключен к сети.
2 Промойте линию подачи до тех пор, пока вода не станет чистой, поместив конец шланга
Медную трубку
в раковину или ведро и открытие запорного крана.
3 Отвинтите пластиковую заглушку на входе водяного клапана в задней части
.
НЕТ
ПРИМЕЧАНИЕ
НЕТ
НЕТ
НЕТ
ТЭ
ТЭ
ТЭ
ТЭ
ваш холодильник. Выбросьте колпачок.
4 Наденьте латунную компрессионную гайку, затем феррулу (втулку) на
.
Эти установки
Медная трубка
.
Инструкции
инструкции предоставляются
5 Вставьте медную трубку во вход водяного клапана до упора
только как возможный клиент
(1/4 дюйма).
вариант
. Электролюкс
для
6 Вставьте феррулу (гильзу) в клапан и вручную затяните
рекомендует использовать
Накидная гайка
на клапан. Затяните еще на пол-оборота с помощью
.
обслуживание или кухня
ключ
. Не затягивайте слишком сильно.
с
по контракту со специалистом по
7 Прикрепите медную трубку к задней панели холодильника с помощью ключа
.
установите холодильник.
Стальной хомут
и винт (см. рисунок).
8 Намотайте лишнюю медную трубку (около 2,5 витка) за
. Холодильник
, как показано на рисунке. Разместите гибкую трубу так, чтобы избежать вибрации или
износ по отношению к другим поверхностям.
9 Открыть запорный кран подачи воды и затянуть все соединения
НЕТ
НЕТ
ТЭ
ТЭ
что утечка.
НЕТ
ПРИМЕЧАНИЕ
НЕТ
ТЭ
ТЭ
Информация о
НЕТ
НЕТ
НЕТ
НЕТ
ПРИМЕЧАНИЯ
ТЕС
ТЕС
ТЕС
ТЕС
конструкция шкафа для
продукция Electrolux это
доступен для подрядчиков.
• Наполнительный клапан льдогенератора может работать с шумом, если подача воды в дом отключена.
Звоните по телефону 1-877-435-3287.
• Убедившись в отсутствии утечек воды в соединениях, обязательно повторите проверку на наличие утечек через 24 часа.
• Подробную информацию о настройке и эксплуатации Ice & Water
см. в Руководстве по использованию и уходу.
Система дозирования.
СА
СА
УТИОН
УТИОН
ОСТОРОЖНО
СА
СА
УТИОН
УТИОН
!
4
Комнатная температура ниже
Место на постоянной должности
55°F (13°C) или выше
110°F (43°C) повредит
охлаждающая способность вашего
Если возможно, используйте ручную тележку, чтобы установить холодильник прямо перед
.
компрессор холодильника.
корпус шкафа.
Будьте осторожны, не перемещайте холодильник за пределы его водопровода (медь
трубки) соединения.
Подсоедините шнур питания и вставьте холодильник обратно в
.
место.
ИМПОРТ
ИМПОРТ
ИМПОРТ Т Т Т Т АНТ
ИМПОРТ
ИМПОРТ
МУРАВЬЯ
МУРАВЬЯ
МУРАВЬЯ
МУРАВЬЯ
Если вы устанавливаете холодильник без подключения к водопроводу
, убедитесь, что выключатель питания льдогенератора выключен (см.
«Руководство по использованию и уходу» для более подробной информации).
5
Выровняйте холодильник и отрегулируйте двери (при необходимости)
Рекомендации по окончательному размещению холодильника:
УТИОН
УТИОН
УТИОН
УТИОН
• Все четыре угла шкафа должны прочно стоять
на полу.
• Шкаф должен быть выровнен спереди и сзади.
• Боковые стороны должны наклоняться на ¼ дюйма (6 мм) спереди назад
(чтобы двери закрывались и закрывались должным образом).
• Двери должны быть на одном уровне друг с другом и стоять на одном уровне.
Все эти условия можно выполнить, подняв или опустив
УТИОН
УТИОН
УТИОН
УТИОН
регулируемые передние ролики.
Для регулировки передних роликов:
1 Откройте обе двери и снимите переднюю решетку с помощью
.
, открутив два крепежных винта и осторожно потянув
вперед (см. иллюстрацию).
2 Закройте дверцы и используйте отвертку с плоским лезвием или 3/
8-дюймовый торцевой ключ для подъема или опускания передних роликов.
3 Убедитесь, что обе дверцы не заедают уплотнителями
касается корпуса со всех четырех сторон.
4 Замените переднюю решетку, установив ее на место и
, повторно закрепив его крепежными винтами.
Этот документ должен быть удален клиентом только после установки.
СА
СА
УТИОН
УТИОН
СА
СА
ОСТОРОЖНО
УТИОН
УТИОН
!
• Перенос холодильника из
из стороны в сторону может повредить
напольное покрытие.
• Не закрывайте решетку для носка на
.
нижняя передняя часть вашего
холодильник. Достаточно воздуха
Тираж
необходим для
правильная работа.
ПРИМЕЧАНИЕ
НЕТ
НЕТ
НЕТ
НЕТ
ТЭ
ТЭ
ТЭ
ТЭ
Двери предназначены для автоматического закрытия в
открытие на 20 градусов или менее.
Пожалуйста, свяжитесь с магазином, в котором вы его приобрели.
Тур н
6
Удаление внутренних транспортировочных материалов
Electrolux использует упаковочный пенопласт и ленту для защиты внутренних частей холодильника при транспортировке. Однажды
холодильник на месте, вы можете удалить этот материал.
7
Проверьте исходные настройки системы
В вашем холодильнике есть лед и
Система раздачи воды
, цифровая
система контроля температуры,
контролирует состояние
фильтр для воды и элементы управления для хранения
Влажность и температура ящика
.
См. Руководство по использованию и уходу для
узнать больше о запуске
настройки для этих элементов управления.
НЕТ
НЕТ
ПРИМЕЧАНИЕ
НЕТ
НЕТ
ТЭ
ТЭ
ТЭ
ТЭ
После изменения настроек управления,
подождите 24 часа, прежде чем сделать
дальнейшие корректировки.
8
Проблемы? Попробуйте эти предложения
Возможны проблемы в работе, если какая-либо из задач установки не выполнена.Вот список вещей, которые нужно проверить
для:
• Подключен ли шнур питания холодильника к розетке?
• Подключен ли холодильник к водопроводу?
• Если вам пришлось снять дверцы холодильника и морозильной камеры, подсоединили ли вы обратно разъемы подачи воды и питания к
?
дверные петли? (Подробные инструкции по снятию и установке дверей см. в Руководстве по эксплуатации и уходу.)
• Включен ли выключатель питания льдогенератора?
Другие возможности проверки:
• Включено ли питание розетки?
• Полностью ли установлен водяной фильтр над отделением для свежих продуктов (подробности см. в Руководстве по эксплуатации и уходу)?
Если у вас по-прежнему возникают проблемы с работой после проверки этих предложений, см. «Решения общих проблем
».
Проблемы” в Руководстве по эксплуатации и уходу.
9
Что дальше?
Поздравляю. Вы готовы начать пользоваться своим новым холодильником Electrolux.
• Чтобы ознакомиться с важными инструкциями по технике безопасности и узнать, как эксплуатировать холодильник, прочтите
полное руководство по эксплуатации и уходу.
• Чтобы узнать больше о
, вы можете начать с раздела «Вид и звуки в обычном режиме».
чего ожидать при обычной работе.
• Пожалуйста, зарегистрируйте свой продукт.Вы можете использовать компакт-диск, прилагаемый к холодильнику, для онлайн-регистрации или
.
можно просто отправить регистрационную карточку.
И спасибо, что выбрали Electrolux.
до
др.
стороны
для
Испанский
и
Французский язык.
ПРИМЕЧАНИЕ
НЕТ
НЕТ
ТЭ
ТЭ
ТЭ
НЕТ
НЕТ
ТЭ
Расположение этих
материалы могут отличаться
в зависимости от вашего
Модель
.
Цифровой
Управление
Панель
P/N: 241540201
Kenmore 79551312010 Руководство пользователя Руководства и руководства для ХОЛОДИЛЬНИКОВ L1003126
Основные соглашения о защите Поздравления при совершении разумной покупки. Твой новый Kenmore _ продукт разработан и изготовлен годами надежной работы. Но, как и все продукты, он может время от времени требуют профилактического обслуживания или ремонта. Вот когда наличие основного соглашения о защите может сэкономить деньги и обострение.Генеральное соглашение о защите также помогает продлить срок службы вашего нового продукта. Вот что включает в себя Соглашение*: [] Детали и рабочая сила, необходимые для помощи должным образом при нормальном использовании, не охват выходит далеко за рамки франшизы, нет функционального отказа покрытиенастоящая защита. держать продукты в рабочем состоянии просто дефекты. Наш продукт гарантия. Нет исключен из [] Экспертное обслуживание силой более 10 000 человек авторизованные специалисты по обслуживанию Sears, что значит кто-то, кому вы можете доверять, будет работать над вашим продуктом.[] Неограниченные сервисные звонки и обслуживание по всей стране, часто, как вы хотите нас, когда вы хотите нас. в виде [] “Без лимона” гарантия – замена крытого продукта, если четыре или более отказов продукта происходят в течение двенадцать месяцев. [] Продукт Фиксированный. замена если вы покрыты [] Ежегодное профилактическое обслуживание Запрос – без дополнительной оплаты. продукт Проверять После того, как вы приобретете Соглашение, вы можете сделать простой телефонный звонок. все, что вам нужно, чтобы запланировать обслуживание. Вы можете позвонить в любое время дня и ночи или записаться на сервисное обслуживание онлайн.Основное соглашение о защите — это покупка без риска. Если вы отмените по какой-либо причине в течение гарантийного срока на продукт период, мы обеспечим полный возврат средств. Или пропорциональный возврат в любое время после истечения гарантийного срока продукта. Купите Генеральное соглашение о защите сегодня! Применяются некоторые ограничения и исключения. По ценам и дополнительная информация в США по телефону 1-800-827-6655. *Покрытие в Канаде зависит от некоторых товаров. Для полного подробности звоните в Sears Canada по телефону 1-800-361-6655. Служба установки Sears Для профессиональной установки бытовой техники Sears, открыватели гаражных ворот, водонагреватели и другие основные предметы домашнего обихода, в У.Звонок в Южную Америку или Канаду 1-800-4-МОЙ-ДОМ _ . не может быть в твоем [] Быстрая помощь по телефону — мы называем это быстрым разрешением поддержка по телефону от представителя Sears на все продукты. Думайте о нас как о «говорящем руководстве пользователя». [] Защита от скачков напряжения к колебаниям мощности. против электрического повреждать должное [] $250 Food Lqss Protection ежегодно для любых продуктов питания порча, возникающая в результате механического повреждения какого-либо Крытый холодильник или морозильник. [] Возмещение арендной платы если ремонт вашей крытой занимает больше времени, чем обещали.продукт []10% скидка от обычной цены любого непокрываемого ремонтные услуги и связанные с ними установленные детали. В поле ниже запишите дату покупки, модель и серийный номер вашего продукта. Вы найдете модель и серийный номер, напечатанный на идентификационной этикетке, расположенной с правой стороны холодильной камеры. Иметь эти элементы информации доступны всякий раз, когда вы связываетесь с Sears по поводу вашего продукта. Модель №. Серийный номер. Дата покупки Дилер Сохраните эти инструкции и приложите товарный чек для дальнейшего использования.Это руководство содержит много важных сообщений о безопасности. Всегда читайте и подчиняйтесь. Это символ предупреждения о безопасности. Он предупреждает вас о сообщениях о безопасности. которые информируют вас об опасностях, которые могут убить или навредить вам или другим людям или нанести ущерб продукту. Все сообщения о безопасности будет предшествовать предупреждение о безопасности символ и сигнал опасностислово ОПАСНО, ПРЕДУПРЕЖДЕНИЕ, или ОСТОРОЖНО. Эти слова означают: [] DANG_’R Ты будешь быть убитым или серьезно раненым, если вы не будете следовать инструкциям. WARN_NG Вы можете быть убиты или серьезно ранены, если не будете следовать инструкциям. ОСТОРОЖНОСТЬ Указывает на неминуемо опасную ситуацию, которая, если ее не избежать, может привести к легким или умеренным травмам. только травмы или повреждения продукта.Все сообщения по технике безопасности будут обозначать опасность, сообщать вам, как уменьшить изменение травмы, и сообщать вам, что может произойти, если инструкции не выполняются. Для снижения риска возгорания, поражения электрическим током или травмирования людей при использовании вашего продукта, основные меры безопасности следует соблюдать меры предосторожности, в том числе следующий. Прочитайте все инструкции перед использованием этого прибор: • НИКОГДА не отключайте холодильник от сети, дергая за шнур питания. шнур. Всегда крепко держите вилку и вытягивайте ее прямо от розетки.• Немедленно отремонтируйте или замените все электрические шнуры обслуживания. которые изношены или иным образом повреждены. Не надо используйте шнур, на котором видны трещины или повреждения от истирания вдоль по его длине или на конце вилки или разъема. • Отодвинув холодильник от стены, будьте осторожны, чтобы не перевернуться и не повредить его каким-либо образом. • Не сдавливайте и не повреждайте водопровод. • Не храните и не используйте бензин или другие горючие пары. или жидкости вблизи этого или любого другого прибора. • Не позволяйте детям забираться, стоять или висеть на дверцы холодильника или полки в холодильнике.Они может повредить холодильник и серьезно травмировать их полки. • Держите пальцы подальше от мест защемления; зазоры между дверьми и шкафом обязательно небольшие. Будьте осторожны, открывая двери, когда дети в области. • Отключайте холодильник от сети перед очисткой или выполнением каких-либо действий. ремонт. ПРИМЕЧАНИЕ. Мы настоятельно рекомендуем осуществляется квалифицированным лицом. • Перед заменой перегоревшей лампочки отключите холодильник или отключите питание автоматическим выключателем или предохранителем коробку, чтобы избежать контакта с нитью под напряжением. (Перегоревшая лампочка может разбиться при замене). ПРИМЕЧАНИЕ. Установка одного или обоих элементов управления в положение ВЫКЛ. положение не отключает питание цепи освещения. • Не храните бутылки в морозильной камере, они может сломаться при замерзании, что приведет к повреждению. • Холодильник с морозильной камерой следует располагать так, чтобы вилка питания доступна для быстрого отключения, если случается авария. • В целях личной безопасности этот прибор должен быть заземленный. Проверьте настенную розетку и электрическую цепь. квалифицированным электриком, чтобы убедиться, что розетка должным образом заземлены.• Этот холодильник должен быть правильно установлен в соответствии с с инструкциями «Внимание установщику», которые были приклеены к передняя часть холодильника. • После того, как ваш холодильник работает, не прикасайтесь к холодные поверхности в морозильной камере, когда руки влажные или мокрые. Кожа может прилипнуть к очень холодным поверхности. • В холодильнике с автоматическим льдогенератором избегайте контакта с подвижными частями эжекторного механизма или с нагревательный элемент, выпускающий кубики. НЕ кладите пальцы или руки на автоматический лед. затвора, когда холодильник включен в сеть.• НЕ ЗАМОРАЖИВАЙТЕ замороженные продукты, если они оттаяли. полностью. Министерство сельского хозяйства США в бюллетене «Дом и сад» № 69 говорится: “…Вы можете безопасно повторно заморозить замороженные продукты, которые разморозились. если они все еще содержат кристаллы льда или если они все еще холодные внизу 40 ° F (4 ° C)». «Размороженный мясной фарш, птица или рыба, имеющие какие-либо посторонний запах или цвет не должны замерзать и не должны быть съеденным. Размороженное мороженое следует выбросить. Если запах или цвет любой пищи плохой или сомнительный, избавьтесь от Это.Еда может быть опасной для еды». «Даже частичное оттаивание и повторное замораживание уменьшают потребление качество пищевых продуктов, особенно фруктов, овощей и готовых еда. На вкусовые качества красного мяса влияет меньше, чем что из многих других продуктов. Используйте повторно замороженные продукты, как только можно сохранить как можно больше их качества». СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или отсутствие опыта и знаний, если они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность.Необходимо следить за детьми, чтобы они не играли с прибором. Защемление и удушение детей не являются проблемами прошлое. Брошенные или заброшенные холодильники все еще опасно.., даже если посидят “всего несколько дней”. Если вы избавляетесь от своего старого холодильника, пожалуйста, следуйте инструкциям справа, чтобы предотвратить несчастные случаи. Прежде чем выбросить свой старый Холодильник или морозильник: • Снимите двери. • Оставьте полки на месте, чтобы дети не может легко залезть внутрь.В вашем старом холодильнике может быть система охлаждения, использованные фреоны (хлорфторуглероды). Считается, что ХФУ вредит стратосферному озону. Если вы выбрасываете свой старый холодильник, убедитесь, что хладагент CFC удалены для надлежащей утилизации квалифицированным специалистом. Если вы намеренно выпускаете этот хладагент CFC, вы можете подлежит штрафу и тюремному заключению в соответствии с положениями экологического законодательства. Этот прибор содержит жидкости (хладагент, смазка) и состоит из частей и материалы, пригодные для повторного использования и/или переработки.Все важные материалы должны быть отправлены в коллекцию центр отходов материала и может быть повторно использован после доработки (переработка). Для переработки обратитесь в местное агентство. ВАЖНЫЙ: Использование удлинителя увеличит зазор нужно для задней стенки холодильника. Если шнур питания поврежден, он должен быть заменен производителем или его сервисный агент или лицо с аналогичной квалификацией, чтобы чтобы избежать любой опасности. ДЛЯ ПОДКЛЮЧЕНИЯ Пожалуйста, прочитайте внимательно. ЭЛЕКТРИЧЕСТВО Опасность поражения электрическим током ДЛЯ ЛИЧНОЙ БЕЗОПАСНОСТИ этот прибор должен быть должным образом заземлены.Имейте настенную розетку и цепь проверена квалифицированным электриком, чтобы убедиться розетка правильно заземлена. _;Тип Pru°dgng 3-контактный заземление затыкать РЕКОМЕНДУЕМЫЕ ЗАЗЕМЛЕНИЕ МЕТОД Холодильник всегда должен быть подключен к собственной индивидуальная правильно заземленная электрическая розетка, рассчитанная на 115 вольт, 60 Гц, только переменный ток и предохранитель на 15 или 20 ампер. Это обеспечивает наилучшую производительность, а также предотвращает перегрузка электрических цепей дома, что может привести к пожару Опасность перегрева проводов.Рекомендуется, чтобы должна быть предусмотрена отдельная цепь, обслуживающая только этот прибор. Используйте розетку, которую нельзя отключить с помощью выключателя. или тянуть цепь. Не используйте удлинитель. ;а прием * туз g rOSunr__rO_ e r /_// ИСПОЛЬЗОВАНИЕ РАСШИРЕНИЯ II я перед использованием. ШНУРЫ Из-за потенциальных угроз безопасности при определенных условиях, мы настоятельно не рекомендуем использовать удлинитель. Однако, если вы все же решите использовать удлинитель, обязательно, чтобы он был Внесен в список UL (в США), 3-проводной тип заземления удлинитель прибора с вилкой с заземлением и розетке, а электрические характеристики шнура 15 ампер (минимум) и 120 вольт. Там, где встречается стандартная настенная розетка с двумя контактами, это ваша личная ответственность и обязательство иметь его заменить правильно заземленной розеткой с тремя контактами. Ни при каких обстоятельствах не обрезайте и не удаляйте третий (Заземляющий) контакт шнура питания. ПРИМЕЧАНИЕ. Перед выполнением любого типа установки, очистки, или вынув лампочку, повернуть регулятор (Термостат, Управление холодильником или управлением морозильной камерой, в зависимости от модель) в положение OFF, а затем отключите холодильник от электрический источник.Когда вы закончите, снова подключите холодильник к источнику электроэнергии и перезагрузите управление (термостат, управление холодильником или морозильной камерой, в зависимости от модели) до нужной настройки. УСТАНОВКА Опасность чрезмерного веса Используйте двух или более человек для перемещения и установки холодильник. Невыполнение этого требования может привести к травме спины или другим травмам. РАСПАКОВКА ВАШ ХОЛОДИЛЬНИК Удалите ленту и любые временные этикетки с вашего холодильник перед использованием. Не удалять предупреждения этикетки с указанием типа или этикетки с моделью и серийным номером.Чтобы удалить оставшуюся ленту или клей, потрите область быстро большим пальцем. Остатки ленты или клея также могут легко удаляется втиранием небольшого количества жидкости мыло для посуды поверх клея пальцами. Протрите с теплая вода и сухая. 1. Избегайте размещения устройства вблизи источников тепла, прямых солнечных лучей или влага. 2. Чтобы свести к минимуму шум и вибрацию, холодильник ДОЛЖЕН быть установлен на твердом полу. 3. Не рекомендуется использовать ковровые покрытия и мягкую плитку. 4. НИКОГДА не устанавливайте холодильник на платформу или слабоподдерживаемая конструкция.5. Установите это устройство в месте, где температура составляет от 41 ° F (5 ° C) до 110 ° F (43°С). Если температура вокруг прибора слишком низкая или высокая, охлаждающая способность может быть неблагоприятно затронута. ПРИМЕЧАНИЕ. Для надлежащей циркуляции воздуха, наилучшего охлаждения и результаты энергопотребления, поддерживать минимум на расстоянии 2 дюймов (5,08 см) от соседних предметов и поверхности. 2 дюйма (5,08 см)_ Не используйте острые инструменты, медицинский спирт, легковоспламеняющиеся жидкости или абразивные чистящие средства для удаления ленты или клей. Эти продукты могут повредить поверхность вашего холодильник.Дополнительные сведения см. в разделе Важно Инструкции по технике безопасности раздел. Полки холодильника установлены в транспортной должность. 2″ (5,08 см) _” “_” 2 дюйма (5,08 см) знак равно знак равно 2 дюйма (5,08 см) Пожалуйста, переустановите полки в соответствии с вашими индивидуальными потребности в хранении. • Будьте осторожны при работе с шарниром, базовой решеткой, стопор и т. д. Вы можете получить травму. При перемещении холодильника: Ваш холодильник тяжелый. При перемещении холодильник для чистки или обслуживания, обязательно защитите этаж. Всегда вытаскивайте холодильник прямо, когда перемещение его.Не раскачивайте и не ходите по холодильнику, когда пытаться переместить его, так как это может привести к повреждению пола. • Не просовывайте руки или металлические палочки в вентиляционные отверстия, основание решетка или дно холодильника. Вы можете получить травму или получить удар электрическим током. ОСНОВНАЯ РЕШЕТКА УСТАНОВКА Чтобы установить или заменить основную решетку: 1. Удалите 2 винта из нижней передней части холодильник. 2. Установите базовую решетку на место, вставьте и затяните винты. Чтобы снять основную решетку Взрыв Опасность Держите легковоспламеняющиеся материалы и пары, такие как бензин, подальше от холодильника.Невыполнение этого требования может привести к смерти, взрыву или огонь. 1. Откройте двери. (холодильник и морозильник) 2. Когда двери открыты, выкрутите винты из основания. решетка. Снимите нижнюю решетку и отложите в сторону. 3. Закрепите винты на основании холодильника. ВЫРАВНИВАНИЕ ХОЛОДИЛЬНИК ДВЕРЬ РУЧКА УДАЛЕНИЕ (ТИП 1) (Укажите тип ручки) Поместите уровень на полку холодильника, как показано ниже. ПРИМЕЧАНИЕ. ВСЕГДА рекомендуется удалять двери холодильника, когда необходимо передвинуть холодильник через узкое отверстие.Если необходимо, следуйте приведенным ниже инструкциям, чтобы снять дверные ручки. • Ослабьте установочные винты шестигранным ключом 3/32 дюйма (2,38 мм). гаечный ключ и снимите ручку. ПРИМЕЧАНИЕ. Если крепежные детали рукоятки необходимо затягивать или перемещать, используйте шестигранный ключ на 1/;, (6,35 мм). Монтаж Если ваш холодильник стоит неровно, вставьте плоское лезвие отверткой в пазы выравнивающих ножек (показаны на картинке ниже). Вращайте ноги по часовой стрелке, чтобы поднять или против часовой стрелки, чтобы опустить переднюю часть холодильника. Левый выравнивание т.е. Правильно выравнивание Установочный винт нога Гаечный ключ Поднимите переднюю часть холодильника настолько, чтобы дверцы свободно закрываются при открытии наполовину.Холодильник должен иметь наклон от ¼ дюйма (6,35 мм) до ½ дюйма (0,127 мм) спереди назад. РУЧКА УДАЛЕНИЕ (ТИП 2) • Крепко возьмитесь за ручку обеими руками и сдвиньте держите O (для этого может потребоваться некоторое усилие). Опасность поражения электрическим током • Отключите электропитание холодильника. перед установкой. Невыполнение этого требования может привести к смерти или серьезной травмы. • Прорези для замочной скважины ® на задней стороне рукоятки позволяют ручку отделить от крепежных винтов ®. • Не помещайте руки, ноги или другие предметы в вентиляционные отверстия, решетку основания или нижнюю часть холодильника.Вы можете получить травму или получить удар током. • Затем потяните ручку на себя. [] [] ОСТОРОЖНОСТЬ: Будьте предельно осторожны, чтобы предотвратить повреждение, если с помощью резинового молотка снимите ручки. • Будьте осторожны при работе с петлей, основанием решетка и пробка. Вы можете получить травму. ОСТОРОЖНОСТЬ: Может потребоваться некоторое усилие для сборки или разобрать ручки. СНЯТИЕ И ЗАМЕНА ХОЛОДИЛЬНИК ДВЕРИ Прежде чем снимать двери, снимите нижнюю решетку. Для справки см. УСТАНОВКА ОСНОВНОЙ РЕШЕТКИ. Снять правый (холодильник) дверь: _(2) г (3) Замочная скважина на задних слотах из _ Винты смонтированный на двери \ ручка (_) / Тип 1 Тип 2 1.Открой дверь. Снимите винт крышки верхней петли (1). 2. Используйте плоскую отвертку, чтобы отогнуть крючки. (не показано) на нижней стороне крышки шкафа (2). Поднимите крышку. 3. Поверните шарнирный рычаг (3) по часовой стрелке. Поднимите верхнюю петлю (4) освободите защелку шарнирного рычага (5). ПРИМЕЧАНИЕ. Независимо от типа шарнирного рычага снятие процесс такой же 4. Поднимите дверь с нижнего шарнирного пальца. 5. Поместите дверцу внутренней стороной вверх на нецарапающуюся поверхность. поверхность. [] 9 ОСТОРОЖНОСТЬ: При снятии шарнира с защелки будьте осторожны, чтобы дверь не упала вперед.Снятие левой (морозильной) двери с водопроводом связь. [] ОСТОРОЖНОСТЬ: При снятии шарнира с защелки будьте осторожны, чтобы дверь не упала вперед. • Потяните вверх трубку подачи воды, нажимая на область (Рисунок 1), как показано на рисунке ниже. 6. Поднимите дверь с нижнего шарнирного штифта, соблюдая осторожность. протяните линии подачи воды через нижний шарнирный штифт. 7. Поместите дверцу внутренней стороной вверх на нецарапающуюся поверхность. поверхность. • ПРИМЕЧАНИЕ. Если конец трубки деформирован или потерт, обрежьте часть далеко. Отсоединение трубки под дверью вызывает около 0.13 галлонов (0,5 литра) воды для вытекания. Поместите большую емкость на конец трубки, чтобы предотвратить попадание воды. слив на пол. Переустановка правой (Холодильник) дверь ..-(2) Фигура 1 Тип 1 1. Установите дверь на нижний шарнирный штифт. (а 2. Установите верхнюю петлю (4) на защелку рычага петли (5) в место. Поверните рычаг (3) против часовой стрелки, чтобы зафиксировать петля. (1)\ ПРИМЕЧАНИЕ. Независимо от типа шарнирного рычага снятие процесс такой же. 3. Зацепите язычок на стороне переключателя угла под краем провода. отверстие в верхней части шкафа.Установите крышку (2) на место. Вставьте и затяните винт крышки (1). 1. Откройте дверь. Снимите винт крышки верхней петли (1). 2. Используйте плоскую отвертку, чтобы отогнуть крючки. (не показано) на нижней стороне крышки шкафа (2). Поднимите крышку. 3. Отсоедините все жгуты проводов (3). 4. Снимите винт заземления (4). 5. Поверните шарнирный рычаг (5) против часовой стрелки. Поднимите верхнюю часть петля (6) освобождается от защелки рычага петли (7). ПРИМЕЧАНИЕ. Независимо от типа шарнирного рычага снятие процесс такой же.10 ВЫРАВНИВАНИЕ ДВЕРИ Установка левой (морозильной) дверцы ф (_ Перед регулировкой дверей снимите нижнюю решетку. Для справки см. УСТАНОВКА ОСНОВНОЙ РЕШЕТКИ. (1)\ Сначала выберите инструмент для настройки, он может варьироваться. Тип 1 Инструмент для регулировки: отвертка с плоским лезвием. Если дверца морозильной камеры находится ниже дверцу холодильной камеры, сделайте их уровень, вставив плоскую отвертку в паз левой выравнивающей ножки и вращая ее по часовой стрелке. 1. Проденьте водяные трубки через нижний шарнирный штифт и установите дверь на нижний штифт петли.2. Установите верхнюю петлю (6) на защелку рычага петли (7) и вставьте ее в место. Поверните рычаг (5) по часовой стрелке, чтобы зафиксировать петлю Левое выравнивание нога Высота разница ПРИМЕЧАНИЕ. Независимо от типа шарнирного рычага снятие процесс такой же. 3. Установите винт заземления (4) и подключите все жгуты проводов (3). 4. Зацепите язычок на стороне дверного переключателя крышки (2) под краем отверстия для проводов в верхней части шкафа. Поместите крышку в место. Вставьте и затяните винт крышки (1). \ 5. Снова подсоедините водяные трубки, вставив трубки в разъемы.Если дверца морозильной камеры находится выше дверцу холодильной камеры, выровняйте их, вставив плоскую отвертку в канавку правую выравнивающую ножку и вращая ее по часовой стрелке. Цанга Вставить строку. Правильное выравнивание Высота разница / я¸ _, 11 , нога Тип 2 Инструменты для регулировки: Гаечный ключ 5/16″ (8 мм) и Ключ %” (19 мм) Отрегулируйте уровень, когда дверца холодильника находится ниже дверь морозильной камеры во время установки холодильника. Стопорная гайка Высота разница С помощью ключа на ¾ дюйма (19 мм) поверните стопорную гайку по часовой стрелке, чтобы Iossen стопорная гайка.С помощью ключа на 5/16 дюйма (8 мм) поверните штифт регулировочной петли по часовой стрелке или против часовой стрелки, чтобы выровнять холодильник и дверь морозилки. После установки ровной двери поверните стопорную гайку против часовой стрелки, чтобы затянуть. Не перетягивайте регулировочный винт дверцы. Шарнирный штифт можно вытащить. (Регулируемый диапазон высоты составляет максимум ½ дюйма (1,27 см)). ПОСЛЕ ВЫРАВНИВАНИЕ ДВЕРЬ ВЫСОТА Убедитесь, что передние выравнивающие ножки полностью касаясь пола. 12 ПОДКЛЮЧЕНИЕ ВОДА ЛИНИЯ ЧТО ТЕБЕ ПОНАДОБИТСЯ ПРИМЕЧАНИЕ. Установка водопровода необходима, когда Функции автоматического льдогенератора и/или диспенсера для воды доступны для вашего продукта.ДО . диаметр для подключения холодильника к водопроводу. Убедитесь, что оба концы трубок обрезаны под прямым углом. ТЫ НАЧИНАЕШЬ /9 Медная трубка, наружный диаметр 1/4 дюйма (6,35 мм) ДжейДжей ДжейДжей _f Чтобы определить, сколько трубок вам нужно, измерьте расстояние от водяного клапана на задней части холодильник к водопроводной трубе. Затем добавьте 8 футов (2,4 м). Убедитесь, что имеется достаточное количество дополнительных трубок (около 8 футов [2,4 м], свернутых в 3 витка длиной около 10 дюймов [25 см] диаметр), чтобы холодильник мог выдвигаться из Стена после установки. Эта установка водопровода не гарантируется производитель или продавец холодильника или льдогенератора. Следовать эти инструкции тщательно, чтобы свести к минимуму риск дорогой ущерб от воды. Гидравлический удар (стуки воды в трубах) в доме сантехника может привести к повреждению деталей холодильника и привести к протечке воды или затоплению. Позвоните квалифицированному сантехник для устранения гидравлического удара перед установкой линия подачи воды к холодильнику Убедитесь, что выбранный вами комплект обеспечивает длину не менее 8 футов. (2,4 м), как описано выше.• Подача холодной воды. Давление воды должно быть от 20 до 120 PSI (от 1,4 бар до 8,2 бар) на модели без фильтра для воды и между 40 и 120 PSI (2,8 бар и 8,2 бар) на моделях с водяной фильтр. Во избежание ожогов и повреждения изделия не подключайте водопровода к трубопроводу горячей воды. Если вы используете холодильник до подключения воды линии, убедитесь, что выключатель питания льдогенератора находится в положении O (выкл. ) положение. • Электрическая дрель. Не устанавливайте трубку льдогенератора в местах, где температура падает ниже нуля.• 1/2 дюйма (12,7 барана) или Разводной ключ. При использовании любого электрического устройства (например, дрель) во время установки убедитесь, что устройство имеет двойную изоляцию или заземлено таким образом, чтобы предотвратить опасность поражения электрическим током или работает от батареек. • Плоская головка=и Phillips= отвертки. • Наружный диаметр два % дюйма (6,35 барана). компрессия орехи и 2 Наконечники (втулки) к подсоедините медную трубку к запорный клапан и водяной клапан холодильника. Все установки должны соответствовать местным сантехническим нормам. требования кода.ПРИМЕЧАНИЕ. Используйте защитные очки. • Если используется система фильтрации воды обратного осмоса. подключен к вашему холодному водоснабжению, водопроводу установка не гарантируется холодильником или производитель или продавец льдогенератора. Следуйте следующей инструкции тщательно, чтобы свести к минимуму риск дорогостоящей воды повреждать. • Если ваша существующая медная вода линия имеет расклешенный фитинг на конец, вам понадобится адаптер (доступен в магазины сантехники) подсоедините водопровод к холодильнику ИЛИ вы можете Отрежьте развальцованный фитинг труборезом, а затем используйте компрессионный фитинг.• Если используется система фильтрации воды обратного осмоса. подключение к холодной воде, давление воды для системы обратного осмоса требуется минимум от 40 до 60 PSI (2,8 кгс/см 2 – 4,2 кгс/см 2, менее 2-3 секунды, чтобы заполнить чашку емкостью 7 унций). , Запорный клапан для подключения к линия холодной воды. То запорный клапан должен иметь подача воды с минимумом внутренний диаметр 5/32″ Если давление воды из системы обратного осмоса менее 21 PSI (1,5 кгс/см2, более 4 секунд для заполнения чашка емкостью 7 унций): ,._ _–_ (3,96 мм) в месте подключения к ЛИНИЯ ХОЛОДНОЙ ВОДЫ. Запорные клапаны седельного типа входит во многие комплекты водоснабжения. Перед покупкой, убедитесь, что седельный клапан соответствует вашим местные правила сантехники. • Проверьте, работает ли осадочный фильтр в обратном направлении. система осмоса заблокирована. Замените фильтр, если необходимый. • Разрешить накопительный бак на системе обратного осмоса для пополнения после интенсивного использования. • Если вопрос о давлении воды от обратного осмоса остается, вызовите лицензированного, квалифицированного сантехника.13 УСТАНОВКА 5. ЗАТЯНИТЕ ИНСТРУКЦИИ Установите запорный вентиль на ближайшем часто используемом линия питьевой воды. Подключать только к питьевой воде обеспечение. 1. ОТКЛЮЧЕНИЕ ЗАЖИМ ДЛЯ ТРУБ Затяните зажимные винты до тех пор, пока уплотнительная шайба начинает вздуваться. ПРИМЕЧАНИЕ. Не перетягивайте трубка. ГЛАВНОЕ ВОДОСНАБЖЕНИЕ Включите ближайший кран, чтобы сбросить давление на линия. Зажим для труб или вы можете раздавить стиральная машина _ Конец Зажим 2. ВЫБЕРИТЕ КЛАПАН МЕСТО РАСПОЛОЖЕНИЯ Выберите место для клапана, легко доступен.Лучше всего подключить в сторону вертикальной водопроводной трубы. Когда необходимо подключиться к горизонтальная водопроводная труба, сделайте соединение сверху или сбоку, чем внизу, чтобы не рисовать от любого осадка из водопроводной трубы. знак равно Проложить трубку между линией холодной воды и холодильник. 3. ПРОВЕРЬТЕ ОТВЕРСТИЕ ДЛЯ КЛАПАНА Просверлите в воде отверстие диаметром 6,35 мм. трубы (даже при использовании самопроникающего клапана) с помощью острый бит. Удалите все заусенцы _ Протяните трубку через отверстие, просверленное в стене или пол (за холодильником или рядом с основанием шкаф) как можно ближе к стене._l я я я ПРИМЕЧАНИЕ. Убедитесь, что имеется достаточное количество дополнительных трубок [около 8 футов (244 мм), намотанные на 3 витка по 10 дюймов (диаметр 25 см), чтобы холодильник мог двигаться из стены после установки. я я в результате бурения _ отверстие в трубе. Заботиться не допускать стекания воды в дрель. Не удалось просверлить отверстие диаметром 1/4 дюйма (6,35 мм) может привести к уменьшению производства льда или получению более мелких кубиков. знак равно ОТКЛЮЧЕНИЕ СОЕДИНЯТЬ ТРУБКА К КЛАПАНУ Поместите компрессионную гайку и феррулу (втулку) для медных трубок на конец трубки и подсоедините его к запорному клапану. Убедитесь, что трубка полностью вставлен в клапан. Затяните натяжная гайка надежно. ПРИМЕЧАНИЕ. Линия подключения не может быть белой, пластиковой. Трубка NDA № 49595 или 49499 или перекрестная ссылка Полиэтиленовые (PEX) трубки. 4. ЗАКРЕПИТЬ ПРОКЛАДКА ТРУБОПРОВОДА КЛАПАН Закрепите запорный вентиль на трубе холодной воды с хомут трубы. Седловидный Закрыть кран Сжатие Зажим для труб Упаковка Орех Седловидный Закрыть кран _правило (рукав) Торговая точка Клапан Вертикальный холодный Водопроводная труба ПРИМЕЧАНИЕ. Сантехника Содружества Массачусетса. Коды 248CMR должны соблюдаться.Седловые клапаны являются незаконными, и их использование запрещено в Массачусетсе. Проконсультируйтесь с лицензированным сантехником. ПРИМЕЧАНИЕ. Сантехника Содружества Массачусетса. Коды 248CMR должны соблюдаться. Седловые клапаны являются незаконными, и их использование запрещено в Массачусетсе. Проконсультируйтесь с лицензированным сантехником. 14 ‘”°s’°°’ ‘°B’N° Включите основное водоснабжение и промывайте трубку до тех пор, пока вода чистая. Перекрыть воду у воды клапан примерно через одну кварту вода была смыта через трубку. ” трубки Зажим 1/4 дюйма 16.35 мм) _ я я (, Ко нпрессио __ II я я Трубка 1/4 дюйма (6,35 мм) Be_Cike°_a Ферруле_____1[ 9. СОЕДИНЯТЬ НАШИ ТРУБКИ К НАШИ г (Рукав__ “_р_. тог Часть А ХОЛОДИЛЬНИК ПРИМЕЧАНИЯ: Фигура – Перед подключением к холодильнику Убедитесь, что шнур питания холодильника не подключен к настенная розетка. я 1 Связь -_” Рефренджер Закрепите трубку в трубке Зажим, прикрепленный к задняя часть холодильника. Сначала ослабьте винт крепления хомута. Следующий, вставьте трубку в канавку.Наконец, снова закрепите винт. • Если в вашем холодильнике нет фильтра для воды, мы рекомендуем установить один. Если ваше водоснабжение содержит песок или частицы, которые могут засорить сетку водяной клапан холодильника, установите фильтр в водопровод возле холодильника 10. ВКЛЮЧИТЕ ХОЛОДИЛЬНИК В СЕТЬ. • Не используйте старые шланги; используйте только новые шланги, поставляемые производителем. Для получения дополнительной информации позвоните Расположите виток трубки так, чтобы он не вибрировал против задней части холодильника или к стене.Нажмите холодильник спиной к стене. 1-800-4-МОЙ ДОМ. 1. Снимите пластиковую гибкую крышку с холодильника. связь. _ _ 2. Установите компрессионную гайку и феррулу (втулку) на конец трубки. (См. рис. 1) 3. Вставьте конец трубки в соединение, как насколько это возможно. Удерживая трубку, затяните примерка. 11. СТАРТ Установите выключатель питания льдогенератора в положение ON. Ледогенератор не начнет работать, пока не достигает своей рабочей температуры 15 ° F (-9 ° C) или ниже.Затем он начнет работу автоматически, если выключатель питания льдогенератора находится в положении I (включено). Часть А [] ЛЕДОПРОИЗВОДИТЕЛЬ ПРЕДОСТЕРЕЖЕНИЕ: Проверьте, нет ли утечек в линия воды. 15 Используйте эту страницу, чтобы лучше ознакомиться с деталями и функциями. удобство. Примечание. В этом руководстве рассматриваются несколько различных моделей. холодильник вы купили может иметь что-то или все элементы, перечисленные ниже. Расположение элементов, показанных ниже, может не соответствовать вашей модели. O МорозильникДверьСтойка О Лампа холодильника О О Водяной фильтр О Полка холодильника О Сковорода для закусок автоматическийледогенератор Лед производится в льдогенераторе и отправили в дозатор.я_ Лампа морозильной камеры О Полка морозильной камеры (с декором/без О Ящик (пластик/проволока) я_ Дверная полка холодильника (непрозрачная/хрустальная) т_ Базовая решетка О Ящик для овощей О Молочный уголок деко) Для хранения Для хранения молочных продуктов такие как масло и сыр. 16 мяса или свежих продуктов. ОБЕСПЕЧЕНИЕ ПРАВИЛЬНЫЙ ЦИРКУЛЯЦИЯ ВОЗДУХА СЛЕДУЮЩИЙ Для обеспечения надлежащей температуры воздух должен проходить между холодильной и морозильной камерами. Как показано на рисунке ниже холодный воздух поступает через холодильник морозильной секции и движется вверх.Большинство затем воздух проходит через вентиляционные отверстия морозильной камеры и циркулирует под полом морозильной камеры. Остальной воздух поступает в холодильную секцию через верхнее вентиляционное отверстие. 1. Тщательно вымойте холодильник и вытрите пыль накапливается во время транспортировки. 2. Установите аксессуары, такие как контейнер для кубиков льда, выдвижные ящики, полки и т. д. на своих местах. они упакованы вместе, чтобы предотвратить возможные повреждения во время транспортировки. 3. Дайте холодильнику поработать хотя бы 2–3 часа. перед тем, как положить в него еду.Проверьте поступление холодного воздуха в морозильное отделение для обеспечения надлежащего охлаждения. Теперь ваш холодильник готов к использованию. КОНТРОЛЬ ХАРАКТЕРИСТИКИ ПАНЕЛИ (Укажите свой тип управления) Нажмите кнопку нужной функции для просмотра и выберите другие настройки. Тип 1 Тип 2 • Не закрывайте эти вентиляционные отверстия упаковками с едой. Если вентиляционные отверстия заблокированы, поток воздуха будет прерван и могут возникнуть проблемы с температурой и влажностью. ВАЖНЫЙ: Поскольку воздух циркулирует между обеими секциями, любые запахи образовавшиеся в одном отделе перейдут в другой. Ты должен тщательно очистите обе секции, чтобы устранить запахи. Чтобы предотвратить передачу запаха и высыхание пищи, заверните или плотно накрывайте продукты. (См. Руководство по хранению пищевых продуктов раздел для подробностей.) ХОЛОДИЛЬНИК УПРАВЛЕНИЕ: Примечание: если вы закройте дверь холодильника, вы можете увидеть дверь морозильной камеры открывать и закрывать опять из-за давление со стороны внутренний воздушный поток. И МОРОЗИЛЬНАЯ КАМЕРА Рекомендуется поддерживать начальную температуру настройки (посередине), нажав кнопку Fridge Temp Graphic и График температуры морозильной камеры. ПРИМЕЧАНИЕ. При изменении настроек управления подождите 24 часа. перед внесением дополнительных корректировок.Через 24 часа, отрегулируйте температуру в отделениях по желанию. То больше освещенных баров, тем холоднее будет холодильник и морозильник быть. См. рисунок 1 для справки. Рисунок 1 17 Режим выключения дисплея Когда холодильник был подключен к воде льдогенератор наполнится водой, когда остынет до точки замерзания. Только что установленному холодильнику может потребоваться от 12 до 24 часов, чтобы начать делать кубики льда. Дисплей загорается и продолжает гореть, когда холодильник включается на 20 секунд. Все индикаторы гаснут выключен, за исключением выбранного значка диспенсера (раздавить, вода или куб), а дисплей загорается только при открытии дверцы. или кнопка дисплея нажата.Дисплей выключится 20 секунд после закрытия двери или нажатия кнопки дисплея. нажал. Вы можете сделать так, чтобы дисплей всегда был включен, нажимая кнопки «Температура морозильной камеры» и «Ультра лед» в то же время в течение 5 секунд. Раздастся звуковой сигнал, указывающий что дисплей включен (режим выключения дисплея деактивирован). Чтобы вернуться в режим отключения дисплея, нажмите те же две кнопки в течение 5 секунд. Выбросьте первые несколько порций льда, чтобы линия воды для очистки. Убедитесь, что ничто не мешает движению щупа. рука.Когда бункер заполнится до уровня щупа, льдогенератор перестанет производить лед. Это нормально, когда несколько кубиков слипаются. Машина, которая делает лед операция Если лед используется нечасто, старые кубики льда станут мутный, несвежий вкус и сморщиваются. [ Личный ic:_wo;e; ] ВОДА СО ЛЬДОМ (Укажите тип значка) Вы можете выбрать воду или лед. Опасность травм Избегайте контакта с движущимися частями эжектора. механизм, или с нагревательным элементом, который освобождает кубики. НЕ кладите пальцы или руки на автоматический механизм приготовления льда во время работы холодильника подключен.• Выберите воду, дробленый лед или кубики льда, нажав эту кнопку для выбора желаемого. Вода, Загорится значок «Дробленый лед» или «Кубический лед». выбор. мм Зажгите кубическую ледяную лампу, нажав кнопку кнопка выбора. Если у вас тип 1, точка на иконке будет подсвечиваться, но если у вас есть тип 2, значок будет подсвечиваться. _ffi Недавно установленный холодильник может занять От 12 до 24 часов, чтобы начать делать лед. Тип 1 Тип 2 wW Зажгите водяную лампу, нажав на выбор кнопка. Если у вас тип 1, точка на значке будет светиться, но если у вас тип 2, значок будет светиться. мм Выключатель (_)Н/ВЫКЛ) Тип 1 Тип 2 мм м/ Тип 1 Чтобы раздать воду или лед, аккуратно прижмите чашку к накладка дозатора. щуп ПРИМЕЧАНИЕ. Удерживайте чашку на месте в течение нескольких секунд. после выдачи льда или воды, чтобы последние несколько капель попали внутрь свою чашку, а не на пол. Ледогенератор будет производить 8 кубиков за цикл, примерно 70-80 кубов в сутки, в зависимости от температуры морозильной камеры, комнатной температуры, количество открываний дверей и другие условия эксплуатации.Если холодильник используется до подключения воды к льдогенератору, установите выключатель питания в положение OFF. Тип 2 Зажгите лампу дробленого льда, нажав кнопку кнопка выбора. Если у вас тип 1, точка на значке будет подсвечена, но если у вас есть тип 2, значок будет подсвечиваться. Дверная сигнализация Когда дверца холодильника или морозильной камеры остается открытой в течение более 60 секунд, сигнал тревоги прозвучит 5 раз в 30-секундные интервалы, чтобы вы знали, что дверь открыта. является Обратитесь в местный сервисный центр, если предупредительный сигнал продолжает звучать даже после закрытия двери.18 РЕГУЛИРОВКА УЛЬТРА ЛЕД Дайте холодильник прежде чем сделать окончательный часов до выполнения ПАНЕЛЬ УПРАВЛЕНИЯ Нажмите эту кнопку один раз, чтобы активировать усиленное производство льда. функция. На дисплее появится значок ULTRA ICE. загораться при активации. Функция Ultra Ice запускает морозильное отделение при самых низких настройках в течение 24 часов период увеличения производства льда. Нажмите кнопку еще раз, чтобы отменить функцию Ultra Ice. Тип 1 Тип 2 в Если вам нужно отрегулировать температуру в холодильнике или морозильник, начните с регулировки холодильника.Тогда подождите 24 часов до проверки температуры морозильной камеры. Если это слишком тепло или слишком холодно, затем отрегулируйте управление морозильной камерой. Чтобы отключить функцию блокировки, нажмите и удерживайте кнопку БЛОКИРОВКА УПРАВЛЕНИЯ/БЛОКИРОВКА в течение 3 секунд или до тех пор, пока не Индикатор блокировки не горит. ДЕРЖАТЬ Используйте настройки, перечисленные в таблице ниже, в качестве руководства. Всегда помните, что между корректировки. ФИЛЬТР ! пора полностью остыть корректировки. Лучше подождать 24 это. Начальные настройки, упомянутые в раздел ОСОБЕННОСТИ должен быть Блок управления холодильником работает как термостат для весь прибор (холодильная и морозильная секции).Чем холоднее настройка, тем дольше работает компрессор. бежать, чтобы поддерживать температуру ниже. Управление морозильной камерой регулирует поток холодного воздуха из морозильной камеры в холодильник. Установка регулятора морозильной камеры на более низкую температура удерживает больше холодного воздуха в морозильной камере отсек, чтобы сделать его более холодным. Нажмите и удерживайте эту кнопку в течение 3 секунд или до тех пор, пока Индикатор блокировки горит. ИЗМЕНЯТЬ НАСТРОЙКИ подходит для обычного использования бытового холодильника. То регуляторы установлены правильно, когда молоко или сок настолько холодны, как вам нравится и когда мороженое твердое. ЗАМОК УПРАВЛЕНИЯ/БЛОКИРОВКА ЗАМОК УПРАВЛЕНИЯ/БЛОКИРОВКА кнопка деактивирует температура управление и функции дозатора. КОНТРОЛЬ СБРОС ФИЛЬТРА (цикл замены фильтра) 3 СЕК СОСТОЯНИЕ/ ПРИЧИНА: • Имеется запасной индикатор воды. фильтрующий картридж на дозаторе. • Водяной фильтр обычно требует замены раз в шесть месяцы. • Индикатор фильтра загорается и мигает, чтобы вы знали, когда замените фильтр. • После замены фильтра нажмите и удерживайте кнопку сброса фильтра. в течение 3 секунд, чтобы выключить индикатор состояния фильтра.РЕКОМЕНДУЕМЫЕ КОРРЕКТИРОВАНИЕ: • ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ тоже Нажмите кнопку теплый ХОЛОДИЛЬНИК – Дверь часто открывается контроль до следующего самого холодного – Добавлено большое количество еды уровень, подождите 24 часа – Температура в помещении очень теплая МОРОЗИЛЬНАЯ КАМЕРА тоже теплый/лед готовится недостаточно быстро – Дверь часто открывается – Добавлено большое количество еды -Очень холодная комнатная температура (Компрессор не работает достаточно часто) – Интенсивное использование льда – Вентиляционные отверстия заблокированы предметами Нажмите МОРОЗИЛЬНУЮ КАМЕРУ контроль до следующего самого холодного уровень, подождите 24 часа Переместить предметы из воздушный поток • Секция ХОЛОДИЛЬНИК тоже Установить ХОЛОДИЛЬНИК холодно контроль до следующей теплее -Управление не настроено правильно для уровень, подождите 24 часа ваши условия • Секция МОРОЗИЛЬНОЙ КАМЕРЫ слишком холодная -Управление не настроено правильно для ваши условия 19 Установить МОРОЗИЛЬНУЮ КАМЕРУ контроль до следующей теплее уровень, подождите 24 часа ХРАНЕНИЕ ПРОДУКТОВ ХРАНЕНИЕ РУКОВОДСТВО Масло или маргарин Сыр Молоко яйца Фрукты Лиственный овощи ЕДА ПРИМЕЧАНИЕ. Для получения дополнительной информации о приготовлении пищи для время заморозки или хранения продуктов, проверьте руководство по морозильной камере или надежная кулинарная книга.Заворачивайте или храните продукты в холодильнике в герметичном и влагостойкий материал, если не указано иное. Этот предотвращает распространение запаха и вкуса пищи по всей холодильник. Для продуктов с датой проверьте код даты, чтобы обеспечить свежесть. Предметы ЗАМОРОЖЕННЫЙ Упаковка Успешная заморозка зависит от правильной упаковки. Когда вы закрываете и запечатываете пакет, он не должен допускать воздух или влага внутри или снаружи. Если это так, вы могли бы поесть распространение запаха и вкуса по всему холодильнику и также сушите замороженные продукты.Как хранить I_ Храните открытое масло в закрытой блюдо или закрытое отделение. При хранении дополнительного запаса завернуть в упаковку для заморозки и заморозить. Рекомендации по упаковке: • • • • • • Хранить в оригинальной упаковке до вы готовы использовать его. Один раз открыть, плотно завернуть в пластик пленка или алюминиевая фольга. I_ Протрите пакеты с молоком. Для лучшего хранения, поместите молоко внутрь полке, а не на дверной полке. Жесткие пластиковые контейнеры с «плотно закрывающимися крышками» Банки с прямыми стенками для консервирования/замораживания Сверхпрочная алюминиевая фольга Бумага с пластиковым покрытием Непроницаемые полиэтиленовые пакеты Особые самозапечатывающиеся пластиковые пакеты для заморозки Следуйте инструкциям на упаковке или контейнере для правильного способы заморозки.Не используй I_ Хранить в оригинальной картонной упаковке или в мусорном ведре. (опционально) на внутренней полке, а не на дверная полка. • • • • • Вымойте, дайте высохнуть и храните в холодильник в полиэтиленовых пакетах или в четче. Не мыть и не очищать ягоды, пока вы не будете готовы к использованию их. Сортировать и хранить ягоды их первоначальный контейнер в более четким или хранить в свободном закрытый бумажный пакет на холодильнике полка. [] ОСТОРОЖНОСТЬ: Не храните банки из-под напитков или пластиковые контейнеры для пищевых продуктов в морозильной камере. Они могут сломаться, если замерзнут.Замораживание Ваш морозильник не сможет быстро заморозить большое количество продуктов. еда. Не кладите больше незамороженных продуктов в морозильную камеру чем замерзнет в течение 24 часов [не более 2-3 фунтов продуктов питания на кубический фут (от 0,9 до 1,35 кг на кубический метр) морозильное помещение]. Оставьте достаточно места в морозильной камере для воздух для циркуляции вокруг пакетов. Будьте осторожны, чтобы оставить достаточно места спереди, поэтому дверь вокруг пакетов может закрыться наглухо. Снимите магазинную упаковку и обрежьте или оторвать в синяках и обесцвеченных области. Вымойте в холодной воде и осушать.Поместите в полиэтиленовый пакет или пластиковый контейнер и хранить в четче. Овощи с I_ Поместите в полиэтиленовые пакеты или пластиковые кожица (морковь, контейнер и хранить в хрустящей корзине. перец) Рыбы I_ Используйте свежую рыбу и моллюсков куплен в тот же день. Остатки I_ Накройте остатки полиэтиленовой пленкой. или алюминиевой фольги. Пластик Обертки для хлеба Не полиэтиленовые пластиковые контейнеры Контейнеры без плотных крышек Вощеная бумага или вощеная пленка для замораживания Тонкая полупроницаемая пленка Сроки хранения Foord будут варьироваться в зависимости от качества и тип пищи, тип используемой упаковки или обертки (герметичная и влагостойкий) и температура хранения.Лед кристаллы внутри запечатанной упаковки являются нормальными. Это просто означает, что влага в пище и воздух внутри пакет конденсировался, образуя кристаллы льда. ПРИМЕЧАНИЕ. Дайте горячим продуктам остыть при комнатной температуре в течение 30 минут, затем упаковать и заморозить. Охлаждение горячих блюд перед заморозкой экономит энергию. контейнеры с плотными крышками могут также использоваться. 20 ПРЕДУПРЕЖДЕНИЕ ДОЗАТОР ДЛЯ ВОДЫ И ЛЬДА Не опускайте руки в дозатор воды и льда открытие. Это может привести к травме руки. В вашем холодильнике есть механизм, который может выдавать прохладу. вода и кубики льда, не открывая дверцу • Лоток можно легко снять, нажав вниз и поднимая его.FqВНИМАНИЕ При использовании дозатора с контейнером с маленькое отверстие, поместите емкость как можно ближе к верху насколько это возможно. • Сначала нажмите на лоток в области с надписью ‘PUSH’, затем поместите палец в центральное отверстие и поднимите, чтобы удалить поднос. . Дозатор имеет следующие размеры: Глубина 4 7/8 дюйма Ширина 6 7/8″ Высота 9 3/8 дюйма Мы предлагаем вам использовать контейнер, который находится в пределах спецификации для лучшей производительности. / 21 ХРАНЕНИЕ ЛЬДА БИН ДВЕРЬ Контейнер для льда хранит кубики льда, приготовленные льдогенератором.Если вам нужно снять бункер для хранения льда, сделайте это следующим образом: СТОЙКА И ПОДДЕРЖКА Ваш холодильник и морозильник оснащены полками, которые могут легко организовать для упакованных продуктов. ПРИМЕЧАНИЕ. Извлекайте контейнер для льда обеими руками, чтобы не сбросив это. Если контейнер для льда не вставляется на место легко, слегка поверните приводное устройство. • Поднимите дверную стойку, удерживающую обе стороны O, и вытащите ее внутрь. ® направление. • Держите бункер для льда, как показано на рисунке слева. поднимите его, слегка потянув наружу ®. ЧИСТОЕ И ЧИСТОЕ ОБЛОЖКА Чем чище, тем лучше сохраняется овощи.фруктов и • Чтобы снять крышку отсека для фруктов, потяните отсек для овощей немного вперед O, поднимите переднюю часть крышки, как показано на ®, и снимите ее ®. \ • Чтобы собрать бункер для льда, поднимите его ®, слегка толкнуть его (_. ПРИМЕЧАНИЕ. Убедитесь, что бункер полностью вставлен в шнек. водить®. Если нет, поверните привод шнека в направлении показано стрелкой, пока они полностью не войдут в шнековый привод. о_ Вы можете контролировать уровень влажности во влагонепроницаемых контейнерах для фруктов.Настройте управление на любую настройку между “ОВОЩАМИ” и “ФРУКТАМИ”. МАШИНА, КОТОРАЯ ДЕЛАЕТ ЛЕД ОБЛОЖКА o “ОВОЩИ”: о”ФРУКТЫ”: Если вам нужен доступ к Icemaker, выполните следующие действия: • Поднимите полку для льда, как показано O, и вытащите ее ®. 22 Сохраняет влажный воздух в холодильнике для лучшего хранение свежих, листовых овощей. Выпускает влажный воздух из холодильника для лучшего хранения фруктов или овощей со шкурками. ЗАКУСОЧНАЯ • Наклоните полку @ и потяните вперед, чтобы снять ее ®. • Чтобы снять крышку лотка для закусок, вытащите лоток для закусок. немного @.Поднимите переднюю часть крышки лотка для закусок и вытащить ®. ! ХОЛОДИЛЬНИК ПОЛКИ МОРОЗИЛЬНАЯ КАМЕРА ОСТОРОЖНОСТЬ ПОЛКА Чтобы собрать или разобрать полку морозильной камеры, следуйте следующие шаги: Убедитесь, что полка находится в горизонтальном положении при извлечении; иначе может упасть. Полка холодильной камеры регулируется таким образом, чтобы Вы можете разместить его на высоте в соответствии с пространством потребность в пищевых продуктах. • Потяните полку на себя ¢, затем поднимите переднюю и задний ®. @ 1. Потяните полку вперед ¢. Крючок полки будет обратитесь в поддержку по гайду.Поднимите полку, чтобы крюк освобождает направляющую опору (см. деталь). ОСТОРОЖНОСТЬ [ Будьте осторожны, выдвигая полки. Если вы подаете заявку слишком большое усилие, он может ударить дверцу холодильника и повредить его, иначе вы можете пораниться. jДверь • Осторожно полностью поднимите полку @. ® Крюк Деталь 23 Установка фильтра для воды 2. Наклоните полку (как показано на рисунке)0, а затем к вам®. если ВОДА Снимите красную крышку с фильтра и вставьте два выступы на наконечнике фильтра в два слота на емкость для фильтра холодильника.Вы должны чувствовать фильтр входить полностью. Поверните фильтр вправо на четверть поверните по часовой стрелке, чтобы зафиксировать его на месте. Символ замка будет совмещен со стрелкой индикатора. л| ФИЛЬТР ° Сброс фильтра: когда загорается значок сброса фильтра, надо с,заменить фильтр для воды. Нажмите сброс фильтра кнопка _ в течение 3 секунд, чтобы отключить значок. После установки водяного фильтра: Перед снятием или установкой водяной фильтр: 1. Установите полку в исходное положение. 2. Вылейте 2,5 галлона (9. 46 л) воды для продувки системы, нажав и отпустив кнопку диспенсера (30 секунд ВКЛ, 60 секунд ВЫКЛ). Открыть дверцу холодильника и проверьте область полок на наличие утечек. 3. После установки фильтра включите хозяйственное водоснабжение. 1. ВАЖНО: Отключите бытовую воду. 2.Выньте верхнюю полку и переместите ее на самый нижний уровень. , . _2]:, Купить замену 1-800-4-МОЙ ДОМ Снятие водяного фильтра: 1. При первой установке снимите заменяющую крышку фильтра. (А) повернув его против часовой стрелки на четверть оборота и потянув его вниз.Замена крышки должна быть сохранена для будущего. Если фильтр снят и не заменены, необходимо переустановить заменитель колпачок для предотвращения утечки воды из корпуса фильтра. 24 фильтры для воды, звоните Представление Техническая спецификация Номер модели ADQ72910902 Использовать с заменой картридж ADQ72910902 Эта система была протестирована в соответствии с NSF/ANSI 42 на снижение содержания веществ. перечислено ниже. Концентрация указанных веществ в воде, поступающей в систему, была снижена до концентрации меньше или равно допустимому пределу для воды, выходящей из системы, как указано в NSF/ANSI 42. II из хлор, Запах по иNSF Номинальный Твердые частицы КлассNSF/ANSI Больной. Система протестированоВкус и и проверенный Международный против Стандарт 42 для сокращения вещество Твердые частицы Средний Влиятельный Класс III Частицы от 5 мкм до 15 мкм хлор вкус и запах Влиятельный вызов Концентрация Средняя вода Продукт Концентрация Средний % Снижение Максимум. Сточные воды мг/л Мин. необходимые Снижение 48000 Не менее 10 000 частиц/мл 7,5 99,9 % 26 > 85% 2,0 мг/л 2,0 мг/л + 10% мг/л 97,4 % 0.06 мг/л _> 50% * До емкости 500 галлонов. (1892 литра) * Обратите внимание, что хотя тестирование проводилось в стандартных лабораторных условиях, фактические характеристики могут отличаться. Применение Услуга Методические рекомендации / Воды Поставка E_ВНИМАНИЕ Параметры поток 0,5 гал/мин (1,9 дюйм/мин) Воды давление 20–125 фунтов на кв. дюйм (138– Воды температура 34 ° F – 100 ° F (1 – 38 ° C) 862 кПа) Чтобы снизить риск повреждения имущества из-за протечки воды: _ ПРЕДУПРЕЖДЕНИЕ Для снижения риска, связанного с проглатыванием загрязняющих веществ из-за использования с водой, которая является микробиологически небезопасной или неизвестного качества. Не используйте воду, которая является микробиологически небезопасной или неизвестной. качество без надлежащей дезинфекции до или после системы. Прочтите и следуйте инструкциям по использованию (._ Компания со всей государственной и местной сантехникой (o_ Установите ограничитель давления и использования этой системы. коды, устройство и ограничитель гидравлического удара для давления воды на входе превышающее 80 фунтов на квадратный дюйм (SS2 кПа). Обратитесь к униформе Сантехника Кодекс, разделы 608.2 и 609.10. _) Никогда не устанавливайте и не эксплуатируйте устройство там, где давление воды на входе может превышать 125 фунтов на кв. дюйм (862 кПа)._ Защищайте фильтр от замерзания. Снять фильтр при температуре _) Замените картридж каждые 6 месяцев. Системы должны устанавливаться и эксплуатироваться в соответствии с инструкциями производителя. рекомендуемые процедуры и руководства, Гарантия:Подробности см. в гарантийном талоне. перед установкой _) Устанавливайте только на линии ХОЛОДНОЙ воды. в указанное время межсервисный интервал. Картридж (i) После замены картриджа фильтра для воды, ниже 34°F (1°C). НЕОБХОДИМО заменить как минимум дозатор воды на S минут или 2,5 галлона на систему продувки.Слейте очищенную воду. Чтобы приобрести сменный фильтр, посетите местный магазин Sears или позвоните по телефону 1-800-4-MYHOME®. Посетите нас в Интернете по адресу www.sears.com Распространяется: Sears Brand Management Corporation 3333 Беверли-Роуд HoffmanEstates, Иллинойс 60179 25 ДВЕРНЫЕ ВКЛАДЫШИ И ПРОКЛАДКИ Не используйте чистящие воски, концентрированные моющие средства, отбеливатели или чистящие средства, содержащие нефть на пластике части холодильника. Используйте чистую губку или мягкую ткань и мягкое моющее средство. теплая вода. Тщательно вымойте, ополосните и высушите все поверхности.ПЛАСТИК Опасность взрыва Используйте негорючие И холодильная, и морозильная секции размораживаются автоматически. Тем не менее, очистите обе секции примерно один раз. в месяц для предотвращения запаха. Немедленно вытирайте разливы. ОЧИСТКА ЗАДНЯЯ ОБЛОЖКА ПОДСКАЗКИ • Отключите холодильник от сети или отключите питание. ЭЛЕКТРИЧЕСКИЙ • Снимите все съемные детали, такие как полки, хрустящие корзинки и т. д. См. разделы в разделе «Использование Холодильник для удаления инструкций. • Используйте чистую губку или мягкую ткань и мягкое моющее средство. в теплой воде. Не используйте абразивные или жесткие чистящие средства.ПРИМЕЧАНИЕ. Заднюю крышку следует снимать только квалифицированный техник. Очистите вентиляционные отверстия на задняя обложка. Используйте вакуум очиститель с щеткой прикрепления, не менее двух раз в год, чтобы сохранить свой холодильник работает эффективно. ЗА ПРЕДЕЛАМИ Вощение внешних окрашенных металлических поверхностей помогает обеспечить ржавчину защита. Не наносите воск на пластиковые детали. Металл, окрашенный воском поверхностей не реже двух раз в год с помощью воска для бытовой техники (или авто восковая паста). Нанесите воск чистой мягкой тканью. Не используйте воск для поверхностей из нержавеющей стали. Использовать продукт специально разработан для полировки нержавеющей стали электроприборов или протрите мягкой тканью или чистой губкой. и мягкое моющее средство, растворенное в теплой воде.Сухой тщательно мягкой тканью. ОБЛОЖКА ЗАМЕНА ЛАМПЫ ПРИМЕЧАНИЕ. Избегайте контакта поверхности двери с химическими веществами. продукты, содержащие фосфаты или хлор. морозильник ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ Прежде чем начать, либо отключите холодильник от сети, либо отключите питание на автоматическом выключателе или блоке предохранителей. Невыполнение этого требования может привести к смерти или серьезной травме. • Вымойте вручную, ополосните и тщательно высушите все поверхности. • Включите холодильник или снова подключите питание. ВНУТРЕННИЕ СТЕНЫ (разрешить ткань не прилипает) и панели) Не используйте аэрозоли для окон, абразивные чистящие средства или легковоспламеняющиеся жидкости.Они могут поцарапать или повредить материал. Используйте чистую губку или мягкую ткань и мягкое моющее средство в теплой воде. Вымойте, ополосните и высушите все поверхности тщательно. очиститель. Невыполнение этого требования может привести к смерти, взрыву или пожару. ОБЩЕЕ ЧАСТИ (крышки Электрический Шок Опасность Перед заменой перегоревшей лампочки отключите холодильник или отключите питание автоматическим выключателем или блок предохранителей. согреться так Чтобы удалить запахи, вы можете вымыть внутреннюю часть холодильник со смесью пищевой соды и теплой воды.Смешайте 2 столовые ложки пищевой соды с 1 литром воды (26 г соды на 1 литр воды.) Убедитесь, что пищевая сода полностью растворяется, поэтому не царапает поверхности холодильник. ПРИМЕЧАНИЕ. Не все лампочки подходят для вашего холодильника. Обязательно замените лампочку на лампу того же размера, форма и мощность. 26 Сменить холодильник и морозильная лампа: 1. Отключите холодильник от сети. 2. Снимите крышку лампы, нажав снизу вверх. O и вращающийся наружу O. 3. Снимите лампочку, повернув ее против часовой стрелки. движение, 4.Замените на 40-ваттную (максимум) лампочку прибора, 5. Установите на место защитную лампу и снова включите холодильник. СИЛА • НЕ ЗАМОРАЖИВАЙТЕ замороженные продукты, если они оттаяли. полностью. Министерство сельского хозяйства США в домашних условиях и В Садовом бюллетене № 69 говорится: •..Вы можете безопасно повторно заморозить размороженные продукты, если они все еще содержат кристаллы льда или если они еще холодные (ниже 39°F). …Размороженный мясной фарш, птица или рыба, содержащие посторонний запах или цвет не должны быть заморожены и не должны быть съеден.Размороженное мороженое следует выбросить. Если запах или цвет любая пища некачественная или сомнительная, избавьтесь от нее. Еда может быть опасно есть. Даже частичное оттаивание и повторное замораживание уменьшают потребление пищи. качество пищевых продуктов, особенно фруктов, овощей и готовых еда. На вкусовые качества красного мяса это влияет меньше, чем на многие другие продукты. Используйте повторно замороженные продукты как можно скорее чтобы сохранить как можно больше их качества. ПЕРЕРЫВЫ 1. Если питание будет отключено на 24 часа или меньше, сохраните все двери холодильника закрыты, чтобы продукты оставались холодными и замороженный.2. Если электричество будет отключено более чем на 24 часа: а) Удалите все замороженные продукты и храните их в морозильной камере. шкафчик для еды• КОГДА ВЫ УЕЗЖАЕТЕ В ОТПУСК Если вы решите оставить холодильник включенным, пока вы отсутствует, выполните следующие действия, чтобы подготовить холодильник прежде чем ты уйдешь. 1. Используйте скоропортящиеся продукты и заморозьте другие продукты. 2. Опорожните бункер для льда. 3. ВЫКЛЮЧИТЕ льдогенератор. ПРИМЕЧАНИЕ. Если окружающий температура упадет ниже точки замерзания, обратитесь к квалифицированному сервисный техник слить воду из системы водоснабжения (на некоторые модели) во избежание серьезного материального ущерба. из-за возможного затопления из-за разрыва водопровода или связи.ИЛИ б) Поместите 2 фунта. (1 кг) сухого льда в морозилке на каждый кубический фут (28 л) морозильной камеры• Это хранить продукты в замороженном виде в течение двух-четырех дней. Пока работая с сухим льдом, надевайте перчатки для защиты рук от обморожения• Если вы решите ВЫКЛЮЧИТЬ холодильник перед уйти, выполните следующие действия. 1. Уберите все продукты из холодильника и пустой лед. мусорное ведро 2. Отключите холодильник от сети. 3. Очистите холодильник, протрите и хорошо высушите. 4. Приклейте резиновые или деревянные бруски к верхней части обеих дверей. чтобы подпирать их достаточно широко, чтобы воздух мог попасть внутрь.Этот препятствует образованию запаха и плесени. Опасность удушья При использовании сухого льда обеспечьте достаточную вентиляцию. Сухой лед представляет собой замороженный углекислый газ (CO2). Когда это испаряется, может вытеснять кислород, вызывая головокружение, головокружение, потеря сознания и смерть от удушье. Открой окно и не дыши пары. ИЛИ КОГДА ВЫ ДВИЖЕТЕСЬ c) Если нет ни продуктового шкафчика, ни сухого льда, потреблять или избавляться от пищи сразу. Когда вы переезжаете с холодильником в новый дом, выполните следующие действия, чтобы подготовить его к перемещению. 1. Выньте все продукты из холодильника и упакуйте все замороженные продукты в сухом льду. 2. Отключите холодильник от сети. 3. Очистите холодильник, протрите и хорошо высушите. 4. Слейте воду из поддона для размораживания. 5. Очистите, протрите и тщательно высушите. ПОМНИТЕ: при отключении электроэнергии полная морозильная камера остается холодным дольше, чем частично заполненный. Если ты видишь что пища содержит кристаллы льда, это может быть неблагоприятно затронутый. Если состояние пищи плохое, или если вы чувствуете, что это небезопасно, избавьтесь от него. 27 6.Вынос всесъемный части, упаковать их хорошо и лентой вместе, чтобы они не смещались и не дребезжали во время переехать.См. разделы в разделе Использование вашего холодильника. за инструкции по удалению. 7.В зависимости на модели, поднимите переднюю часть холодильник чтобы он легче катился ИЛИ ввинчивался выравнивая ноги, чтобы они не царапали пол.Seethe ДВЕРЬВЫВЯЗКА раздел. 8. Закройте двери и прикрепите шнур питания к холодильник кабинет. Когда вы доберетесь до своего нового дома, положите все обратно и обратитесь к ОХЛАЖДЕНИЕ УСТАНОВКА раздел инструкции по настройке. КОГДА СЛЕДУЕТ НАСТРОЙКА ЛЬДОПРОИЗВОДИТЕЛЯ ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ В (ВЫКЛ.) • Когда подача воды будет отключена на несколько часы.• Когда бункер для хранения льда удаляется более чем на минута или две. • Если холодильник не будет использоваться в течение нескольких дней. НОРМАЛЬНЫЙ ЗВУКИ ВЫ МОЖЕТЕ СЛЫШАТЬ • Водяной клапан льдогенератора будет гудеть, когда ледогенератор наполняется водой. Если выключатель питания находится в положении ON положение, он будет гудеть, даже если он еще не подключен до воды. Чтобы прекратить жужжание, переместите питание переключиться в положение ВЫКЛ. ПРИМЕЧАНИЕ. Держите выключатель питания в положении ON. перед подключением водопровода может повредить машина, которая делает лед.• Вы услышите звук падающих в мусорное ведро кубиков. и вода, текущая в трубах, когда льдогенератор наполняется. 28 ПОНИМАНИЕ СЛЫШАТЬ ЗВУКИ ТЫ МОЖЕШЬ , Таймер разморозки щелкнет, когда автоматическая разморозка цикл начинается и заканчивается. Регулятор термостата (или управление холодильником, в зависимости от модели) также будет нажмите при включении и выключении. Ваш новый холодильник может издавать звуки, которые ваш старый один не сделал. Потому что звуки для тебя новые, вы могли бы беспокоиться о них. Большинство новых звуки в норме.Твердые поверхности, такие как пол, стены и шкафы, могут заставить звуки казаться громче, чем они на самом деле. В следующем списке описаны виды звуки и то, что может их издавать. , Дребезжащие звуки могут исходить от потока хладагента, линия подачи воды или предметы, хранящиеся наверху холодильник. , Ваш холодильник предназначен для более эффективной работы для поддержания продуктов питания при нужной температуре. Высокоэффективный компрессор может привести к тому, что ваш новый холодильник работать дольше, чем ваш старый, и вы может быть слышен пульсирующий или высокий звук.Вы можете услышать, как двигатель вентилятора испарителя циркулирует в воздуха через холодильную и морозильную камеры. каждый цикл заканчивается, вы можете услышать булькающий звук из-за хладагента, протекающего в вашем холодильнике. Сжатие и расширение внутренних стенок может вызвать хлопающий шум. Вода капает на нагреватель оттаивания во время оттаивания цикл может вызвать шипящий звук. Вы можете услышать, как воздух нагнетается в конденсатор вентилятор конденсатора. , Вы можете услышать, как вода стекает в дренажный поддон во время цикл разморозки.ХОЛОДИЛЬНИК НЕ РАБОТАЕТ Проверить, если… Потом… Шнур питания отсоединен. Плотно вставьте шнур в действующую розетку с соответствующим напряжением. Перегорел бытовой предохранитель или замкнулась цепь сработал прерыватель. Замените предохранитель или переустановите автоматический выключатель. Холодильник находится в цикле разморозки. Подождите около 30 минут, пока не завершится цикл разморозки. На дисплее отображается слово OFF (идентифицируйте свой блок управления). тип). Управление холодильником поставлено в магазин Демо (Демонстрационный) режим Демонстрационный режим отключает систему охлаждения, нормально работают только лампы и дисплей. Чтобы отключить демонстрационный режим, откройте одну дверь, затем нажмите Ultra Ice. и Fridge Temp одновременно в течение 5 секунд. Когда демонстрационный режим деактивирован, вы увидите предыдущее значение, которое у вас было на дисплее. ВИБРАЦИЯ ИЛИ ГРЯЗАНИЕ ШУМ Проверить, если… Потом… J пол. холодильник стоит неплотно ОСВЕЩЕНИЕ Пол слабый или неровный, или необходимо отрегулировать выравнивающие ножки. См. раздел ВЫРАВНИВАНИЕ ДВЕРИ. НЕ РАБОТАЙ Проверить, если… Потом… Шнур питания отсоединен. Плотно вставьте шнур в действующую розетку с соответствующим напряжением.Лампочка болтается в патроне. Поверните регулятор холодильника в положение OFF и отключите его от сети. холодильник. Аккуратно извлеките лампочку и вставьте снова. потом подключите холодильник и сбросьте настройки холодильника. 29 ЛАМПЫ НЕ РАБОТАЙ Проверить, если… Потом… Перегорела лампочка. КОМПРЕССОР МОТОР Замените на лампочку такой же мощности, размер и форма доступны в вашем местном хозяйственном магазине. (См. раздел ЗАМЕНА ЛАМПЫ.) Поверните регулятор температуры в положение OFF и отключите холодильник от сети перед заменой.КАЖЕТСЯ СЛИШКОМ МНОГО БЕЖАТЬ Проверить, если… Потом… Холодильник, который был заменен, был старая модель, Современные холодильники с большим пространством для хранения требуют больше время работы. Комнатная температура В теплых условиях двигатель будет работать дольше. В норме комнатной температуре, ожидайте, что ваш двигатель будет работать примерно на 40% до 80% времени. Ожидайте, что в более теплых условиях он будет работать еще чаще. Эти модели еще более энергоэффективны чем предыдущие модели. горячее, чем обычно. Дверь открывается часто или на большую величину еды только что было добавлено.Добавление еды и открывание дверцы согревает холодильник. Холодильник работает дольше, это нормально. для охлаждения холодильника. Добавление большое количество продуктов нагревается в холодильнике. См. РУКОВОДСТВО ПО ХРАНЕНИЮ ПРОДУКТОВ Раздел. Чтобы сохранить энергии, постарайтесь получить все, что вам нужно, из холодильник сразу, держите продукты организованными, чтобы их было легко найдите и закройте дверь, как только еда будет удалена. Холодильник был недавно включен в сеть и управление холодильником было настроено правильно Холодильник охлаждается до 24 часов. полностью.Управление холодильником было неправильно установлено для окружающие условия. См. РЕГУЛИРОВКА Плотно закройте двери. Если они не закроют все способ, см. «Двери не закрываются полностью» ниже. Двери не закрыты полностью, Это предотвращает перенос воздуха и заставляет двигатель работать Сильнее. Очистите змеевики конденсатора. Обратитесь к УХОДУ И ЧИСТКА. Змеевики конденсатора загрязнены, ДВЕРИ БУДЕТ НЕ БЛИЗКО Раздел НАСТРОЙКИ УПРАВЛЕНИЯ. ПОЛНОСТЬЮ Проверить, если… Потом… Холодильник стоит не ровно.См. УСТАНОВКА ХОЛОДИЛЬНИКА И Секция ВЫРАВНИВАНИЯ ДВЕРИ для выравнивания холодильника. Пакеты с едой блокируют дверь. Переставьте контейнеры с едой, чтобы очистить дверь и дверцу. полки. Контейнер для льда, крышка контейнера для фруктов, кастрюли, полки, дверные контейнеры или корзины не на своем месте, Задвиньте контейнеры до упора и поставьте более свежую крышку, кастрюли, полки и корзины в правильное положение. Видеть раздел ИСПОЛЬЗОВАНИЕ ХОЛОДИЛЬНИКА. Прокладки прилипают. Очистите прокладки и поверхности, с которыми они соприкасаются. Потри тонкий слой парафина на прокладках после очистки.30 ЛЕДООБОРУДОВАТЕЛЬ НЕ ПРОИЗВОДИТ ЛЕД ИЛИ КУБИКИ ЛЬДА ЗАМОРАЖИВАЮТСЯ Проверить, если… Потом… Температура морозильной камеры Подождите 24 часа после подключения для производства льда. См. раздел ВОЗМОЖНОСТИ ПАНЕЛИ УПРАВЛЕНИЯ. достаточно холодный, чтобы производить лед. Дверь оставили открытой. КУБИКИ Проверьте, если что-то ПРОИЗВОДСТВО ОТ ICEMAKER держит дверь открытой. СЛИШКОМ МАЛЕНЬКИЙ Проверить, если… я СЛИШКОМ МЕДЛЕННО Потом… Воды может быть отключен забит, клапан, соединяющий холодильник с водопроводом I ДВЕРИ ТРУДНЫЕ Вызовите сантехника, чтобы очистить клапан, ОТКРЫТЬ Проверить, если… Потом… Прокладки грязные или липкие. Очистите прокладки и поверхности, с которыми они соприкасаются. Руб тонкий слой полироли для бытовой техники или парафинового воска на прокладки после чистки. Дверь снова открывается через короткое время после был открыт. Когда вы открываете дверь, теплый воздух поступает в холодильник. Когда теплый воздух охлаждается, он может создавать вакуум. Если дверь открывается с трудом, подождите 5 минут. Дать давлению воздуха выровняться, а затем посмотреть, открывается легче. АВТОМАТИЧЕСКИЙ МАШИНА, КОТОРАЯ ДЕЛАЕТ ЛЕД НЕ РАБОТАЕТ Проверить, если… Потом… Выключатель питания льдогенератора в положении O (выключено). Переместите переключатель в положение I (включено). Водоснабжение отключено или не подключено. См. ПОДКЛЮЧЕНИЕ Морозильная камера Подождите 24 часа, пока морозильная камера не достигнет идеального состояния. температура. слишком тепло. Нагромождение кубиков в бункере для хранения вызывает ледогенератор. выключить. ТЕМПЕРАТУРА СЛИШКОМ ТЕПЛО ИЛИ ТАМ Проверить, если… Раздел ВОДЯНАЯ ЛИНИЯ. Выровняйте кубики вручную или время от времени встряхивайте корзину. ИНТЕРЬЕР ВЛАГА НАРАЩИВАТЬ Потом… Вентиляционные отверстия заблокированы. Холодный воздух циркулирует из морозильной камеры в отдел свежих продуктов и Найдите вентиляционные отверстия, используя свою руку, чтобы почувствовать поток воздуха и переместите все пакеты, которые блокируют вентиляционные отверстия и ограничивают поток воздуха. См. ОБЕСПЕЧЕНИЕ ПРАВИЛЬНОЙ ЦИРКУЛЯЦИИ ВОЗДУХА секция для расположения вентиляционных отверстий. обратно через вентиляционные отверстия в стене, разделяющей две секции. 31 я ТЕМПЕРАТУРА СЛИШКОМ ТЕПЛО ИЛИ ТАМ ИНТЕРЬЕР ВЛАГА НАРАЩИВАТЬ (ПРОДОЛЖЕНИЕ) Проверить, если… Потом… Двери открываются часто. При открывании дверцы внутрь попадает теплый влажный воздух. холодильник.Чем больше открыта дверь, тем быстрее повышается влажность, и чем теплее воздух, тем холодильник должен охлаждаться. Для того, чтобы сохранить холодильник круто, попробуй вытащить все что нужно из холодильник сразу, держите продукты организованными так, чтобы это было легко найти и закрыть дверь, как только еда будет удаленный. Регулятор неправильно настроен для окружающих условия. См. раздел ФУНКЦИИ ПАНЕЛИ УПРАВЛЕНИЯ. Подождите 24 часа, пока температура не стабилизируется или не выровняется. Если температура слишком низкая или слишком высокая, отрегулируйте установка одного уровня за раз.Только что было добавлено большое количество еды в холодильник или морозильник, Добавление продуктов нагревает холодильник. Это может занять несколько часов, чтобы холодильник вернулся к нормальной температуре. Еда неправильно упакована. Плотно заверните продукты и вытрите влажные контейнеры перед приготовлением. хранение в холодильнике во избежание скопления влаги. При необходимости переупаковать продукты в соответствии с инструкциями. в разделе РУКОВОДСТВО ПО ХРАНЕНИЮ ПРОДУКТОВ. Двери полностью не закрываются. См. «Двери не закрываются полностью».Погода влажная. Во влажную погоду воздух переносит влагу в холодильник когда двери открыты. Цикл саморазморозки завершен. Образование капель на задней стенке после холодильник саморазмораживается. ДВЕРИ БУДЕТ НЕ БЛИЗКО ПОЛНОСТЬЮ Проверить, если. .. Потом… Холодильник шатается или кажется неустойчивым. Выровняйте холодильник. Обратитесь к ДВЕРИ раздел ВЫРАВНИВАНИЕ. Двери были удалены во время установки продукта и не правильно заменены. Снимите и замените двери в соответствии с СНЯТИЕ И ЗАМЕНА ХОЛОДИЛЬНИКА ДВЕРИ или вызовите квалифицированного специалиста по обслуживанию.МОРОЗ ИЛИ ЛЕДЯНЫЕ КРИСТАЛЛЫ Проверить, если… НА ЗАМОРОЖЕННОМ ЕДА Потом… Дверь не закрывается должным образом. См. Двери не закрываются полностью Дверь часто открывают. При открывании двери внутрь попадает теплый влажный воздух. морозильник, в результате чего образовался иней. 32 выше. ЛЕД ИМЕЕТ НЕПРИЯТНЫЙ ВКУС Проверить, если… ИЛИ ЗАПАХ Потом… Откажитесь от первых нескольких партий льда, чтобы избежать обесцвечивания или лед без запаха. Недавно был установлен ледогенератор. Лед хранился слишком долго. Выбросьте старый лед и сделайте новый запас. Еда не плотно завернута либо купе.Заверните продукты, так как запахи могут попасть на лед, если продукты не завернута должным образом. Водоснабжение содержит минералы, такие как сера. Возможно, потребуется установить новый фильтр для устранения вкуса и запаха. проблемы с запахом. Внутренняя часть холодильника нуждается в чистке. См. УХОД И ЧИСТКА Бункер для хранения льда нуждается в очистке. Опорожните и вымойте корзину. Выбросьте старые кубики. ТАМ ЭТО ВОДА В РАЗМОРАЖИВАНИИ ОСУШАТЬ раздел. СКОВОРОДА Проверить, если… Потом… Холодильник размораживается. Вода испарится. в поддон для разморозки.Здесь более влажно, чем обычно. Ожидайте, что вода в поддоне для разморозки займет больше времени испариться. Это нормально, когда жарко или влажно. ХОЛОДИЛЬНИК КАЖЕТСЯ СДЕЛАТЬ СЛИШКОМ МНОГО Проверить, если… Звуки Это нормально, что вода капает ШУМ Потом… может быть нормальным для вашего холодильника. я я 33 Обратитесь к разделу. понимание СЛЫШАТЬ ЗВУКИ, КОТОРЫЕ ВЫ МОЖЕТЕ я Твой дом Для получения рекомендаций по устранению неполадок и домашних решений: www.managemyhome.com Для ремонта – у вас дома – всей бытовой техники основных марок, газонное и садовое оборудование или системы отопления и охлаждения, неважно, кто его сделал, неважно, кто его продал{ Для запасных частей, аксессуаров и инструкции по эксплуатации, необходимые для самостоятельной работы. Для Sears профессиональная установка бытовой техники и такие предметы, как открыватели гаражных ворот и водонагреватели. 1-800-4-МОЙ ДОМ (1-800-469-4663) www.sears.corn ® Звоните в любое время дня и ночи (США и Канада) www.sears.ca Наш дом Для ремонта предметов ручной клади, таких как пылесосы, садовая техника, и электроники, звоните в любое время, чтобы узнать местонахождение ближайшего Центр обслуживания запчастей и ремонта Sears 1-800-488-1222 (США.) www.sears.com 1-800-469-4663 (Канада) www.sears.ca Чтобы приобрести соглашение о защите продукта, обслуживаемого Sears: 1-800-827-6655 (у.сА.) 1-800-361-6665 (Канада) Para pedir servicio de reparaci6n a domicilio, y para ordenar piezas: 1-888-SU-HOGAR® Au Canada pour service en francis: 1-800-ЛЕ-ФОЙЕР Mc (1-888-784-6427) www.sears.ca 11-800-с33-6937) © СирсБрэндс, ООО ® Зарегистрированная торговая марка / TMTrademark / SMService Mark of Sears Brands, LLC ® Marca Registrada / TMMarca de Fabrica / SMMarca de Servicio de Sears Brands, LLC MCMarque de commerce / MDMarque deposee de Sears Brands, LLC . …. иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии иииииииииииииииииииииииииииии
Исходные данные Exif:
Тип файла: PDF Расширение типа файла: pdf Тип MIME: приложение/pdf PDF-версия: 1.2 Линеаризованный: Нет Количество страниц : 34 Макет страницы: одностраничный Режим страницы: UseNone Производитель: приложение Goby Monitor, версии 4, 0, 0, 13. Дата создания: пятница, 04 февраля, 04:17:41 2011 Автор: Заголовок : Предмет :
Метаданные EXIF предоставлены EXIF.
