Схема предохранителей пежо 207 схема: Предохранители Пежо 207 (WA; WC; WB), 2006
Предохранители Пежо 207 (WA; WC; WB), 2006
14.09.2021Содержание
- В моторном отсеке
- В салоне
Peugeot 207 пришел на смену 206 модели в 2006 году. Автомобиль сохранил узнаваемый силуэт предшественника, но дизайн стал еще ярче и эмоциональнее. В передней части доминируют наследственные черты: большая радиаторная решетка, выполненная в новом фирменном стиле марки, и крупные фары, тянущиеся к передней стойке кузова. В нашем материале мы подробно разберем схемы предохранителей Пежо 207 1-го поколения (WA; WC; WB кузова) 2006, 2007, 2008, 2009, 2010, 2011 и 2012, 2013 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

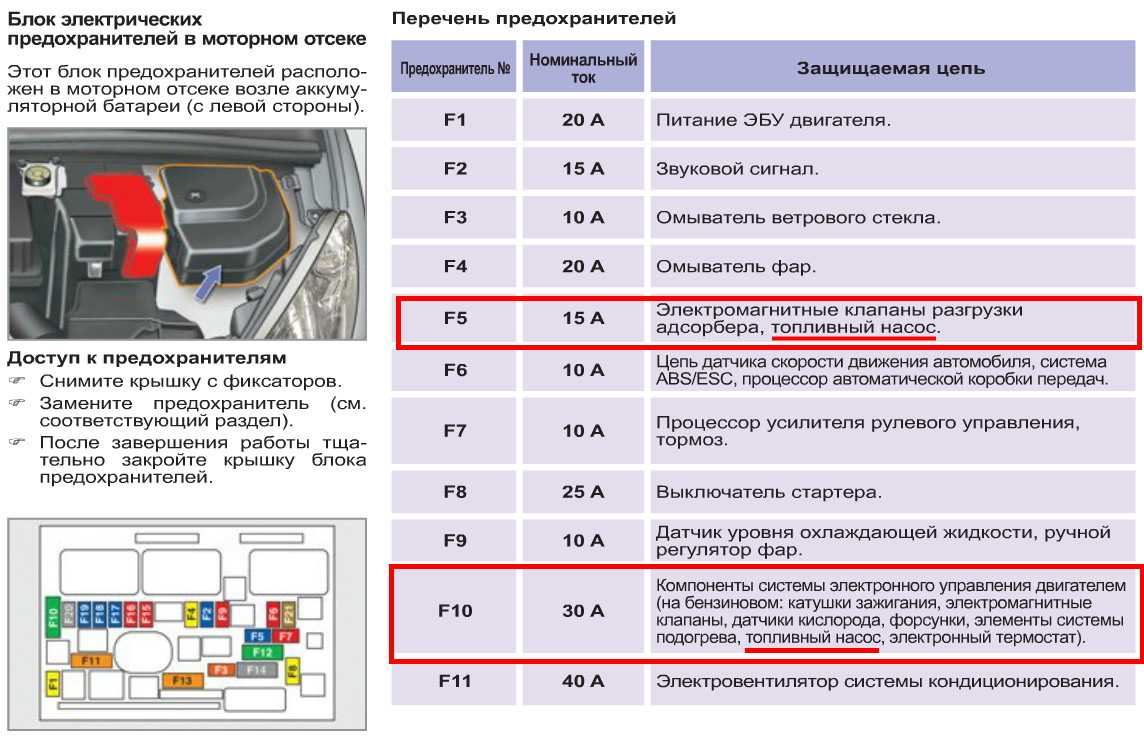

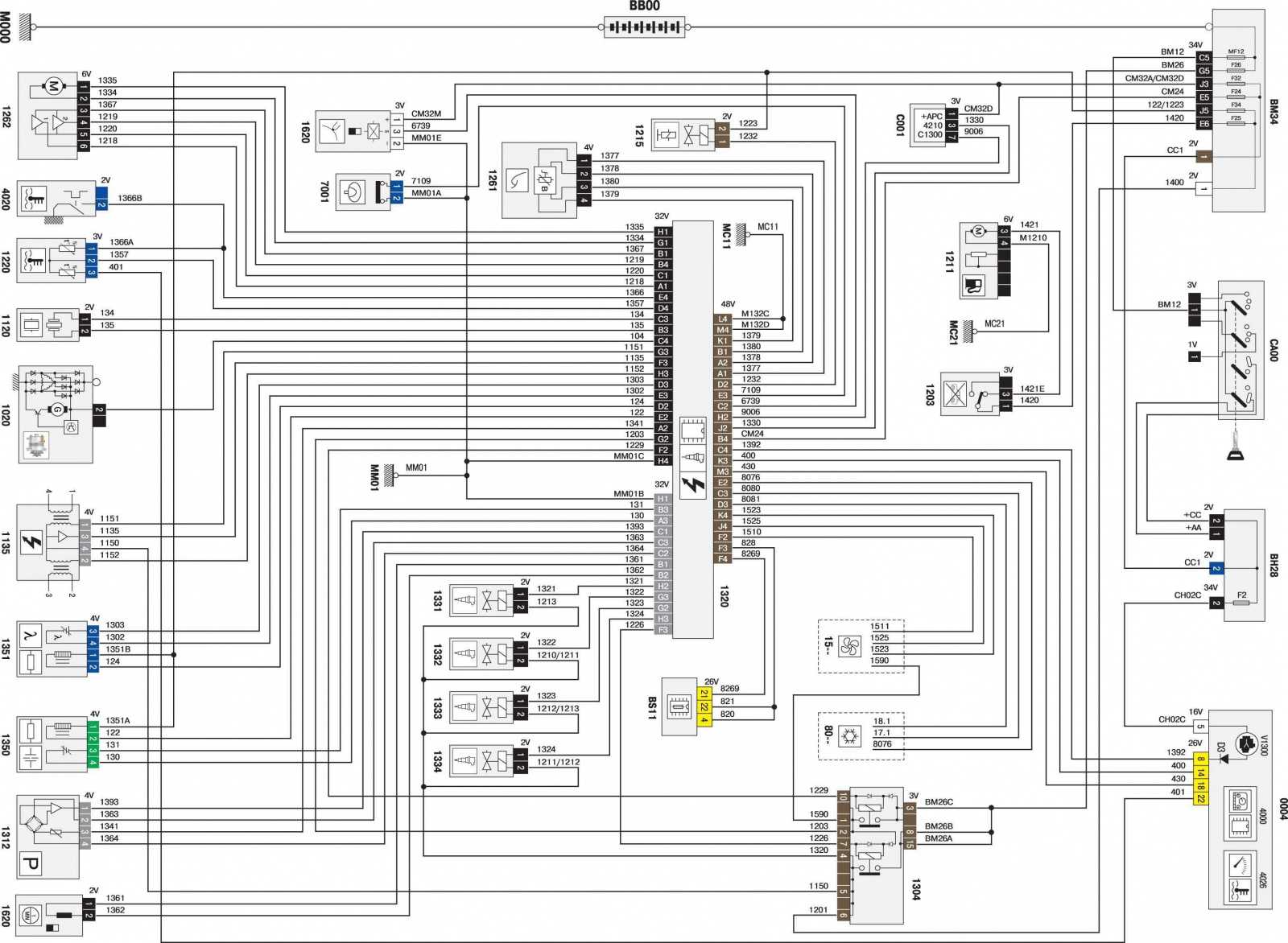

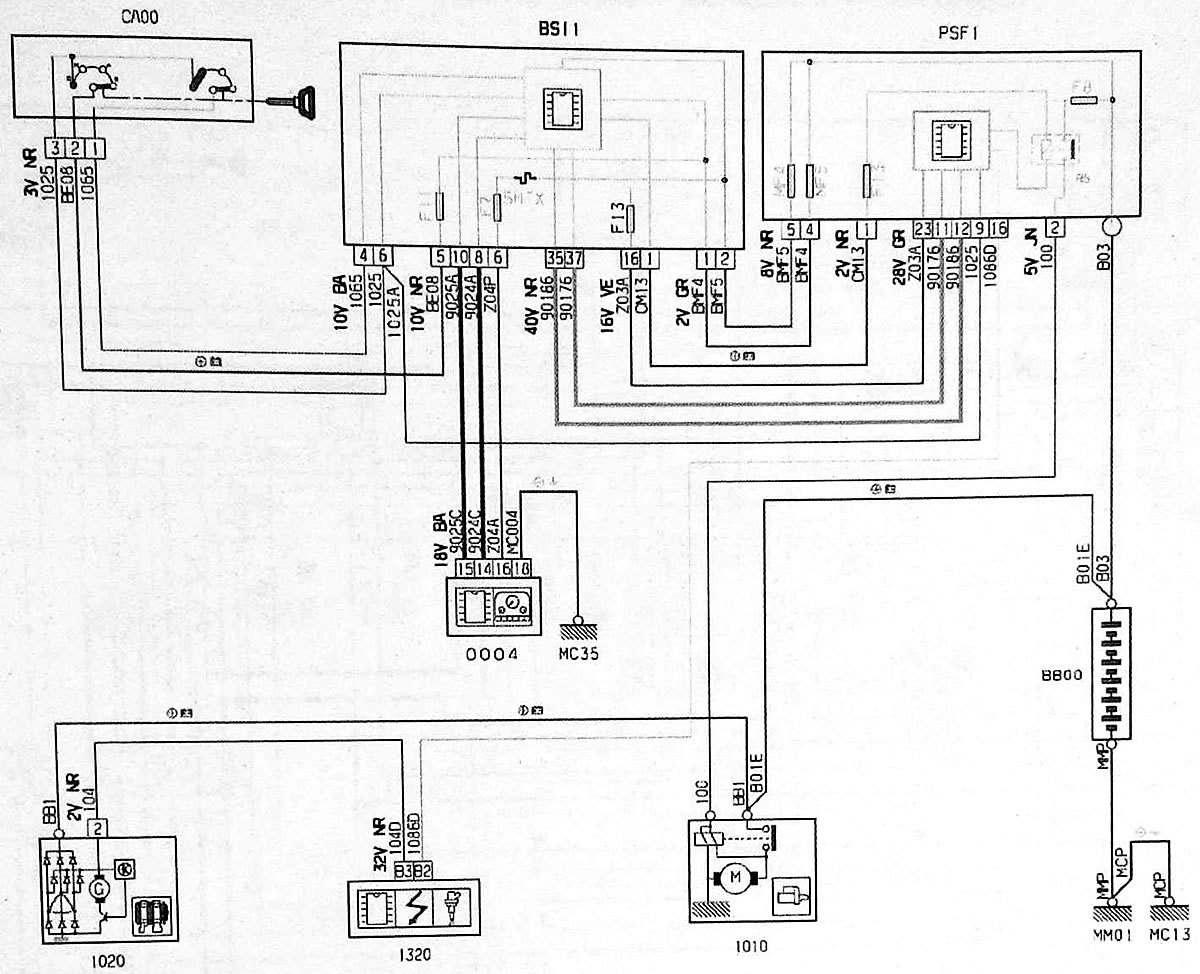

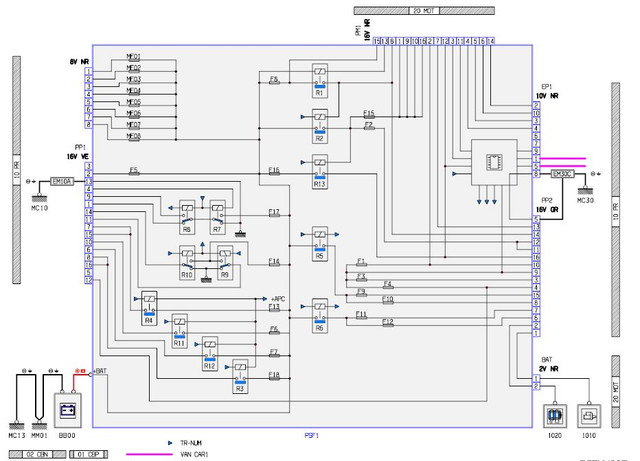

В моторном отсеке
Расположен в левой части подкапотного пространства.

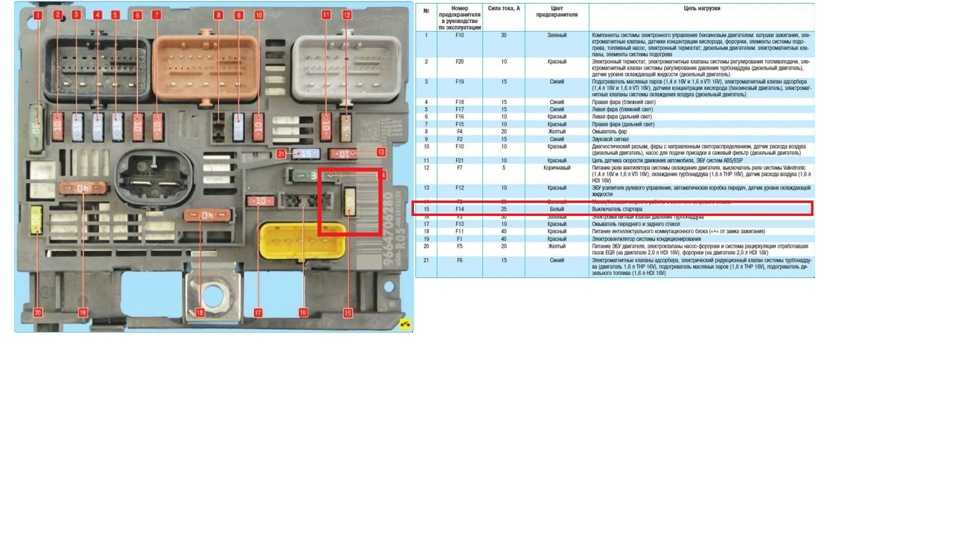

Общий вид фронтальной части блока.
| Схема моторного блока предохранителей | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения, электромагнитные клапаны системы распределения и адсорбера (1,6 л THP 16V), датчик расхода воздуха (на дизелях), топливный насос высокого давления (на дизелях), датчик воды в дизтопливе, электроклапаны системы рециркуляции отработавших газов, подогрев воздуха (на дизелях). | 20 |
| F2 | Звуковой сигнал. | 15 |
| F3 | Омыватели ветрового и заднего стекол. | 10 |
| F4 | Омыватель фар. | 20 |
| F5 | Предохранитель бензонасоса (на бензиновых двигателях), электромагнитные клапаны системы турбонаддува (1,6 л THP 16V). | 15 |
| F6 | Датчик скорости движения автомобиля, автоматическая коробка передач. | 10 |
| F7 | Электрический усилитель рулевого управления, реле коммутатора с системой защиты (на дизелях). | 10 |
| F8 | Выключатель стартера. | 25 |
| F9 | ЭБУ систем ABS/ESP, контактор тормозной педали. | 10 |
| F10 | Компоненты системы ЭСУД двигателя (бензиновый двигатель: катушки зажигания, электроклапаны, кислородные датчики, инжекторы, подогреватели, управляемый термостат) (дизельный двигатель: электроклапаны, подогреватели). | 30 |
| F11 | Вентилятор системы кондиционирования воздуха. | 40 |
| F12 | Медленная/быстрая скорость очистителя ветрового стекла. | 30 |
| F13 | Питание интеллектуального коммутационного блока (+ после замка зажигания). | 40 |
| F14 | Подогреватель дизельного топлива. | 30 |
| F15 | Левая фара дальнего света | 10 |
| F16 | Правая фара дальнего света | 10 |
| F17 | Левая фара ближнего света | 15 |
| F18 | Правая фара ближнего света | 15 |
Сбоку на блоке расположены силовые предохранители типа “MAXI”.
| № | Расшифровка | Ток, А |
| M1 | Вентилятор системы охлаждения. | 70 |
| M2 | Насос системы ABS/ESP. | 20/30 |
| M3 | Электроклапаны ABS/ESP. | 20/30 |
| M4 | Питание коммутационного блока | 60 |
| M5 | 60 | |
| M6 | Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V). | 30 |
| M7 | Блок предохранителей в салоне. | 80 |
| M8 | Резерв | 30 |
| M9 | Система подогрева топлива (на дизелях). | 80 |
| M10 | Электрический усилитель руля | 80 |
| M11 | Электрический двигатель Valvetronic (1,6 л THP 16V). | 40 |

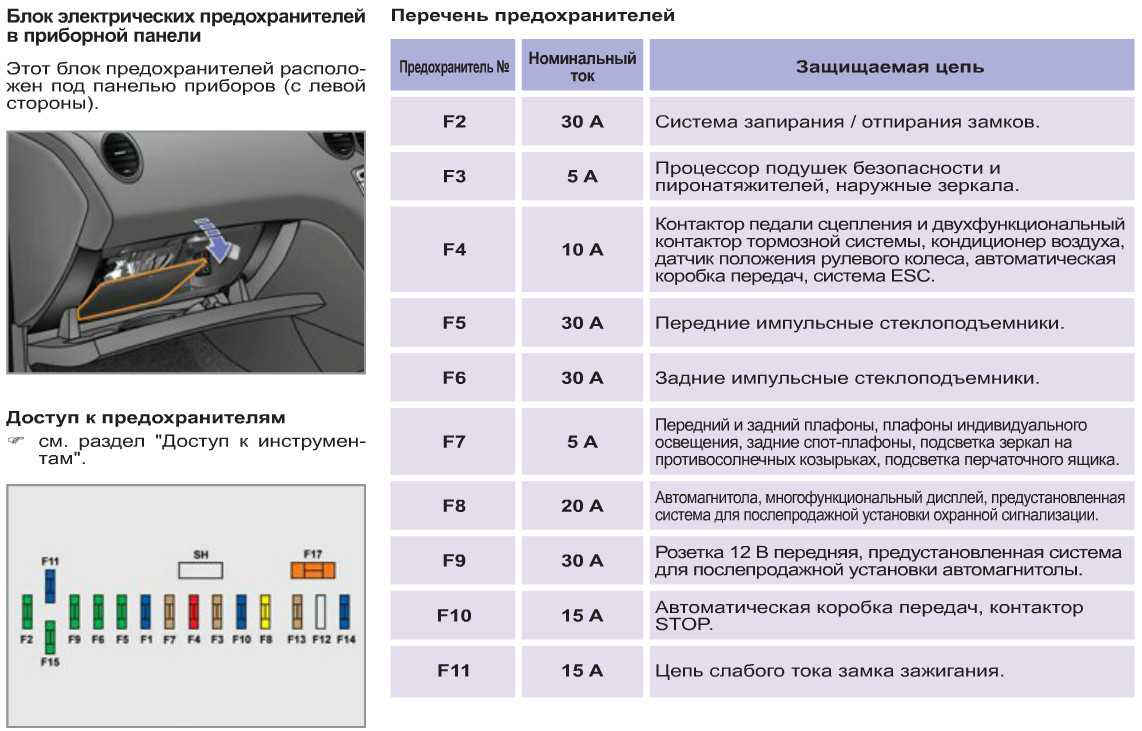

В салоне
Находится с водительской стороны, внизу приборной панели. Для доступа снимите крышку с фиксаторов, потянув за её верхнюю часть.
Пример доступа.
Общий вид блока.

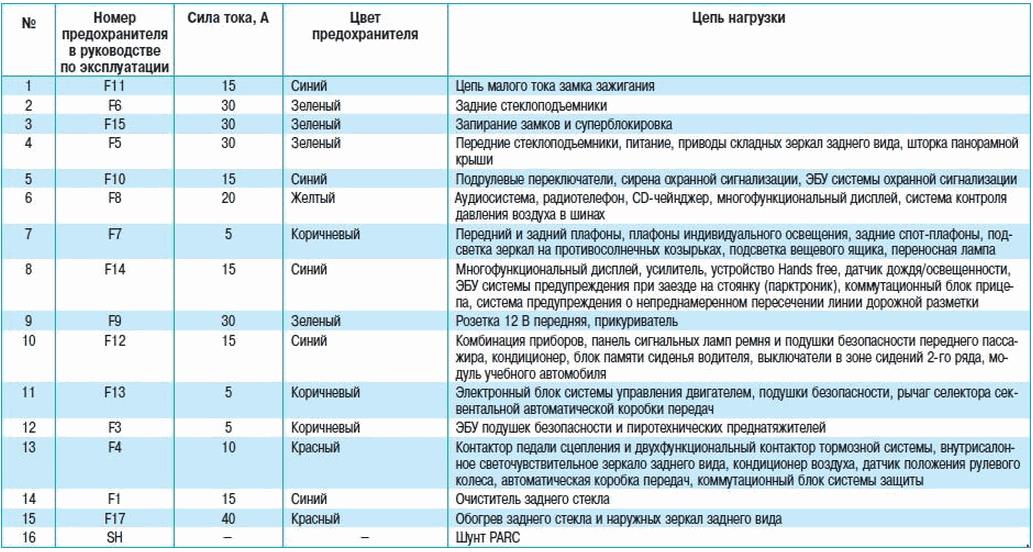

| Схема салонного блока предохранителей Пежо 207 | ||
|---|---|---|
| № | Описание | Ток, А |
| F1 | Очиститель заднего стекла | 15 |
| F2 | Пусто | |
| F3 | ЭБУ подушек безопасности и пиротехнические натяжители. | 5 |
| F4 |
| 10 |
| F5 |
| 30 |
| F6 | Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида. | 30 |
| F7 | Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика. | 5 |
| F8 | Автомагнитола, часы, подрулевые радиотелефон переключатели, коммутационный блок прицепа. | 20 |
| F9 |
| 30 |
| F10 | Резерв | 15 |
| F11 | Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач. | 15 |
| F12 |
| 15 |
| F13 |
| 5 |
| F14 | Комбинация безопасности приборов, корректор, панель фар, кондиционер, система «свободные руки», ЭБУ парктроника, подушки безопасности. | 15 |
| F15 | Запирание замков | 30 |
| F16 | Резерв | |
| F17 | Обогрев заднего стекла и наружных зеркал заднего вида | 40 |
| F18 | SH — Шунт PARC. | |
| G39 | Hi-Fi усилитель. | 20 |
| G40 | Сиденья водителя и пассажира с подогревом (кроме праворульных моделей) | 20 |
Материалы по теме
Предохранители и реле Peugeot 207 (2006-2014)
Главная » Предохранители и реле автомобилей Peugeot
Предохранители и реле автомобилей PeugeotСодержание
- Предохранители салона 207 (2006-2014)
- Предохранители моторного отсека 207 (2006-2014)
Расположение и назначение предохранителей и реле Peugeot 207 (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).
Если руководства под рукой нет, то узнать, где находятся предохранители или реле в вашем автомобиле поможет эта статья.
Предохранители салона 207 (2006-2014)
Блок предохранителей расположен в нижней части приборной панели (слева).
левый руль:
- отщелкнуть крышку, потянув за верхнюю часть,
- снимите крышку полностью.
Правый руль:
- открыть крышку перчаточного ящика,
- сдвиньте направляющую влево, чтобы выйти за пределы первой выемки,
- полностью открыть крышку перчаточного ящика,
- отщелкнуть крышку блока предохранителей, потянув за верхнюю часть,
- полностью снимите крышку,
- Чтобы закрыть перчаточный ящик, постарайтесь сдвинуть направляющую открывания назад влево, чтобы выйти за первую выемку.
| № | (А) | Функции |
|---|---|---|
| G39 | 20 | Hi-Fi усилитель |
| G40 | 20 | Подогрев сидений водителя и переднего пассажира |
| 1 | 15 | Задний стеклоочиститель |
| 2 | – | Не используется |
| 3 | 5 | Блок управления подушками безопасности и преднатяжителями |
| 4 | 10 | Выключатель педали сцепления, диагностический разъем, зеркало заднего вида с электрохромным управлением, кондиционер, датчик угла поворота рулевого колеса, насос фильтра сажевого фильтра (дизель) |
| 5 | 30 | Электрические стеклоподъемники, задние электростеклоподъемники с одним касанием, шторка панорамного люка (SW) |
| 6 | 30 | Электростеклоподъемники передних дверей, складывающиеся зеркала заднего вида |
| 7 | 5 | Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитных козырьков, освещение перчаточного ящика |
| 8 | 20 | Аудиоаппаратура, аудио/телефон, многофункциональный экран, часы, органы управления на руле, блок предохранителей прицепа. |
| 9 | 30 | Передняя розетка 12 В, задняя розетка 12 В (SW) |
| 10 | 15 | Сирена сигнализации, блок управления сигнализацией |
| 11 | 15 | Диагностический разъем, слаботочный замок зажигания, блок управления автоматической коробкой передач |
| 12 | 15 | Датчик дождя/солнца, усилитель, блок предохранителей прицепа, модуль автошколы |
| 13 | 5 | Блок предохранителей двигателя, реле ABS, двухфункциональный выключатель тормоза |
| 14 | 15 | Панель приборов, панель контрольных ламп непристегнутых ремней безопасности, корректор фар, кондиционер, система Bluetooth, блок управления задним парктроником, подушки безопасности |
| 15 | 30 | Блокировка и блокировка |
| 17 | 40 | Запотевание/оттаивание заднего стекла и наружных зеркал заднего вида |
| SH | – | ПАРК-шунт |
Предохранители моторного отсека 207 (2006-2014)
Блок предохранителей находится в моторном отсеке, рядом с аккумуляторной батареей (слева).
Доступ к предохранителям:
- Отсоедините крышку.
- Замените предохранитель.
- Когда вы закончите, аккуратно закройте крышку, чтобы обеспечить правильную герметизацию блока предохранителей.
| № | (А) | Функции |
|---|---|---|
| 1 | 20 | Блок управления двигателем и реле управления блоком электровентиляторов питание, синхронизация и электроклапаны адсорбера (1,6 л 16V THP), датчик расхода воздуха (Дизель), ТНВД (Дизель), датчик воды в дизеле (Дизель), электроклапаны рециркуляции отработавших газов, подогрев воздуха (Дизель ) |
| 2 | 15 | Гудок |
| 3 | 10 | Передний и задний омыватели стекол |
| 4 | 20 | Омыватель фар |
| 5 | 15 | Топливный насос (бензин), Электроклапаны Turbo (1.6l 16V THP) |
| 6 | 10 | Датчик скорости автомобиля, автоматическая коробка передач |
| 7 | 10 | Электроусилитель руля, коммутация и блок защиты (Дизель) |
| 8 | 20 ( 25 (10. 2007->) | Управление стартером |
| 9 | 10 | Блок управления ABS/ESP, датчик педали тормоза |
| 10 | 30 | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, лямбда-зонды, форсунки, обогреватели, электронный термостат) (Дизель: электроклапаны, обогреватели) |
| 11 | 40 | Вентилятор кондиционера |
| 12 | 30 | Стеклоочистители Низкая/Высокая скорость |
| 13 | 40 | Питание от встроенного системного интерфейса (положительное зажигание) |
| 14 | 30 | Дизельный обогреватель (Дизель) |
| 15 | 10 | Левая фара дальнего света |
| 16 | 10 | Правая фара дальнего света |
| 17 | 15 | Левая фара ближнего света |
| 18 | 15 | Правая фара ближнего света |
| MF1 | 70 | Вентилятор в сборе |
| MF2 | 20/30 | Насос ABS/ESP |
| MF3 | 20/30 | Электроклапаны ABS/ESP |
| MF4 | 60 | Поставка встроенного системного интерфейса |
| MF5 | 60 | Поставка встроенного системного интерфейса |
| MF6 | 30 | Дополнительный вентилятор в сборе (1,6 л 16 В THP) |
| MF7 | 80 | Блок предохранителей в салоне |
| MF8 | 30 | Блок управления коробкой передач “2 Tronic” |
| MF9 | 80 | Отопительный агрегат (Дизель) |
| MF10 | 80 | Электроусилитель руля |
| MF11 | 40 | Электродвигатель Valvetronic (1,6 л 16 В THP) |
Замена плавкой вставки на более высокое значение значительно увеличивает вероятность повреждения электрической системы автомобиля.
Если вы не знаете, где находятся предохранители Peugeot 207 (2006-2014) просмотрите внимательно данную статью, где подробно указаны схемы расположения, номиналы и назначение всех элементов электрики автомобиля
Никогда не заменяйте неисправный предохранитель ничем, кроме нового.
Если вы не знаете, где находятся предохранители Peugeot 207 (2006-2014) просмотрите внимательно данную статью, где подробно указаны схемы расположения, номиналы и назначение всех элементов электрики автомобиляPeugeot 207 2010 Схема блока предохранителей – Информация о блоке предохранителей | Местонахождение
- Вы здесь:
- Дом
- Автомобили
- Пежо
- Peugeot 207 2010 Схема блока предохранителей
Информация о блоке предохранителей | Автомобили
Пежо Просмотров: 1455
Peugeot 207 2010 Схема блока предохранителей
Расположение блока предохранителей:
Блок предохранителей расположен под приборной панелью.
Блок предохранителей в моторном отсеке:
Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей.
Схема блока предохранителей | Схема
Предохранители приборной панели:
| Предохранитель № | Рейтинг | Функции |
| F1 | 15 А | Стеклоочиститель задний. |
| F2 | – | Не используется. |
| Ф3 | 5 А | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 А | Выключатель педали сцепления, диагностический разъем, электрохромное зеркало заднего вида, кондиционер, датчик угла поворота рулевого колеса, сажевый фильтр насос (дизель). |
| F5 | 30 А | Электрические стеклоподъемники, задние электростеклоподъемники с одним касанием, шторка панорамного люка (SW).  |
| F6 | 30 А | Электростеклоподъемники передних дверей, складывающиеся зеркала поставка. |
| F7 | 5 А | Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы. |
| F8 | 20 А | Аудиоаппаратура, аудио/телефон, многофункциональный экран , часы, органы управления на руле, датчик низкого давления в шинах , блок предохранителей прицепа. |
| F9 | 30 А | Передняя розетка 12 В, задняя розетка 12 В (SW). |
| Ф10 | 15 А | Сирена сигнализации, блок управления сигнализацией, поворотные фары. |
| Ф11 | 15 А | Диагностический разъем, слаботочный замок зажигания, блок управления АКПП. |
| Ф12 | 15 А | Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы.  |
| Ф13 | 5 А | Блок предохранителей двигателя, реле АБС, переключатель двухфункционального тормоза , рычаг переключения передач КПП “2 Tronic”. |
| Ф14 | 15 А | Панель приборов, планка контрольных ламп непристегнутых ремней безопасности, корректор фар, кондиционер, комплект громкой связи , блок управления системой помощи при парковке сзади, подушки безопасности. |
| Ф15 | 30 А | Блокировка и блокировка. |
| Ф17 | 40 А | Обдув/оттаивание заднего стекла и наружных зеркал заднего вида. |
| Ш | – | Шунт PARC. |
| Предохранитель № | Рейтинг | Функции |
| Г39 | 20 А | Hi-Fi усилитель. |
| Г40 | – | Не используется |

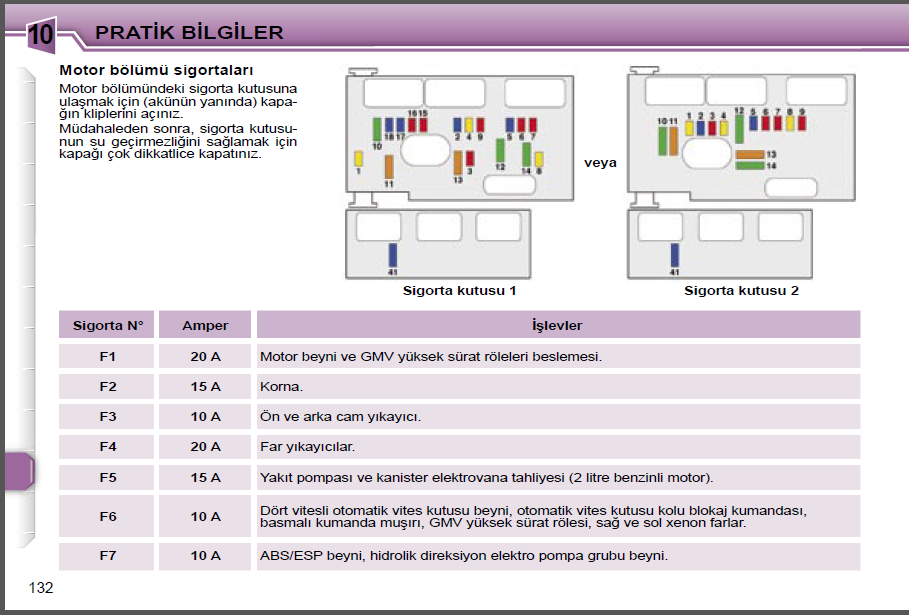

Блок предохранителей в моторном отсеке:
| Предохранитель № | Рейтинг | Функции |
| F1 | 20 А | Блок управления двигателем и реле управления блоком вентиляторов Электроклапаны питания, газораспределения и адсорбера (1,6 л 16V THP), датчик расхода воздуха (Дизель), ТНВД (Дизель), датчик воды в дизеле (Дизель), электроклапаны EGR , воздушное отопление (Дизель).  |
| F2 | 15 А | Горн. |
| Ф3 | 10 А | Стеклоочиститель передний и задний. |
| F4 | 20 А | Омыватель фар. |
| F5 | 15 А | Топливный насос (бензиновый), Электроклапаны турбо (1,6 л 16V THP). |
| F6 | 10 А | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 А | Электроусилитель руля, поворотные фары, Реле управления поворотными фарами, коммутация и 9Блок защиты 0088 (Дизель). |
| F8 | 25 А | Управление стартером. |
| F9 | 10 А | Блок управления ABS/ESP, датчик педали тормоза. |
| Ф10 | 30 А | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, лямбда-зонды, форсунки, подогреватели, электронный термостат) (Дизель: электроклапаны, подогреватели).  |
| Ф11 | 40 А | Вентилятор кондиционера. |
| Ф12 | 30 А | Стеклоочистители на низкой/высокой скорости. |
| Ф13 | 40 А | Питание встроенного системного интерфейса (зажигание положительное). |
| Ф14 | 30 А | Дизельный отопитель (Дизель). |
| Ф15 | 10 А | Левая фара дальнего света. |
| Ф16 | 10 А | Правая фара дальнего света. |
| Ф17 | 15 А | Левая фара ближнего света. |
| Ф18 | 15 А | Правая фара ближнего света. |
Макси-предохранители:
| Предохранитель № | Рейтинг | Функции |
| КОРОБКА 1 | ||
| МФ1 | 70 А | Вентилятор в сборе. |
| МФ2 | 20 А/30 А | Насос ABS/ESP. |
| МФ3 | 20 А/30 А | Электроклапаны ABS/ESP. |
| МФ4 | 60 А | Питание встроенного системного интерфейса. |
| МФ5 | 60 А | Питание встроенного системного интерфейса. |
| МФ6 | 30 А | Дополнительный вентилятор в сборе (1,6 л 16 В THP). |
| MF7 | 80 А | Блок предохранителей в салоне. |
| ЯЩИК 2 | ||
| МФ8 | 30 А | ЭБУ коробки передач “2 Tronic”. |
| МФ9 | 80 А | Отопительный агрегат (Дизель). |
| MF10 | 80 А | Электроусилитель руля. |
| MF11 | 40 А | Электродвигатель Valvetronic (1,6 л 16V THP). |
- Пежо
- Пежо 207
Связанные автомобили
Суперпользователь
Суперпользователь
Суперпользователь
Peugeot 207 (2006 – 2008) – схема блока предохранителей
Опубликовано от администратора
Год выпуска: 2006, 2007, 2008
Предохранители панели приборов
Блок предохранителей расположен в нижней части панели приборов (с левой стороны).
| Предохранитель | Номинальный ток [А] | Функции |
| Г39 | 20 | Усилитель Hi-Fi |
| Г40 | — | Не используется |
| Предохранитель | Номинальный ток [А] | Функции |
| F1 | 15 | Задний стеклоочиститель |
| F2 | — | Не используется |
| Ф3 | 5 | Блок управления подушками безопасности и преднатяжителями |
| F4 | 10 | Выключатель педали сцепления, диагностический разъем, зеркало заднего вида с электрохромным управлением, кондиционер, датчик угла поворота рулевого колеса, насос сажевого фильтра (дизель). |
| F5 | 30 | Электростеклоподъемники, задние электростеклоподъемники, люк |
| F6 | 30 | Передние электростеклоподъемники, поставка складывающихся зеркал |
| F7 | 5 | Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы |
| F8 | 20 | Аудиоаппаратура, аудио/телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, датчик низкого давления в шинах, блок предохранителей прицепа. |
| F9 | 30 | Передняя розетка 12 В |
| Ф10 | 15 | Сирена сигнализации, блок управления сигнализацией, поворотные фары |
| Ф11 | 15 | Диагностический разъем слаботочного замка зажигания |
| Ф12 | 15 | Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы |
| Ф13 | 5 | Блок предохранителей двигателя, реле ABS, рычаг селектора коробки передач «2 Tronic», двухфункциональный переключатель тормоза |
| Ф14 | 15 | Панель приборов, планка сигнальных ламп непристегнутых ремней, регулятор фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности |
| Ф15 | 30 | Блокировка и блокировка |
| Ф17 | 40 | Антиобледенитель заднего стекла и наружных зеркал |
| Ш | — | Шунт PARC |

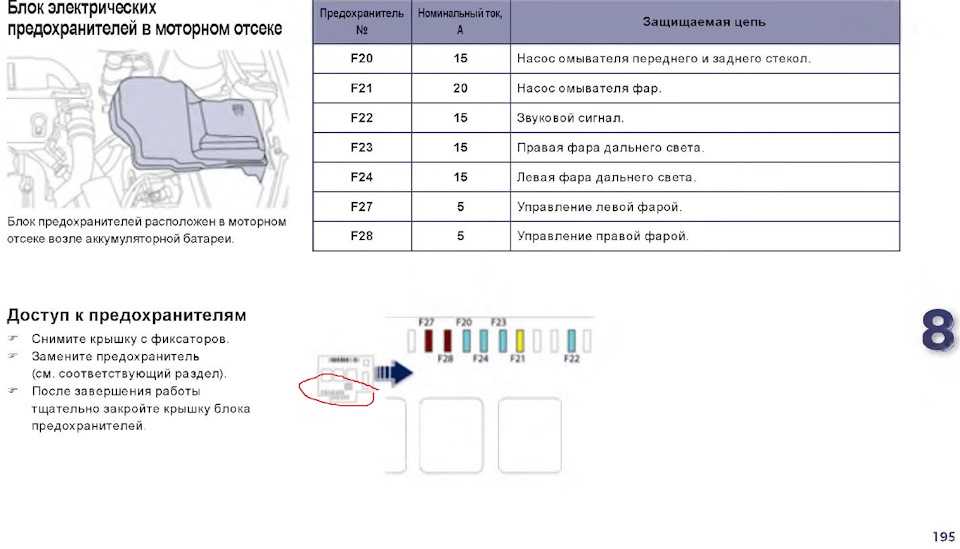

Предохранители в моторном отсеке
Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей (с левой стороны).
| Предохранитель | Номинальный ток [А] | Функции |
| F1 | 20 | Блок управления двигателем и реле управления электровентилятором питание, датчик массового расхода воздуха (дизель), ТНВД (дизель), датчик воды в дизеле (дизель), электромагнитные клапаны рециркуляции отработавших газов, подогрев воздуха (дизель) |
| F2 | 15 | Звуковой сигнал |
| Ф3 | 10 | Стеклоочиститель передний и задний |
| F4 | 20 | Омыватель фар |
| F5 | 15 | Топливный насос (бензиновый) |
| F6 | 10 | Датчик скорости автомобиля |
| F7 | 10 | Электроусилитель руля, поворотные фары, реле управления поворотными фарами, датчик уровня охлаждающей жидкости двигателя (Дизель), блок коммутации и защиты (Дизель) |
| F8 | 25 | Управление стартером |
| F9 | 10 | Блок управления ABS/ESP, выключатель педали тормоза |
| Ф10 | 30 | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, кислородные датчики, форсунки, обогреватели, управляемый термостат) (Дизель: электромагнитные клапаны, обогреватели). |
