Схема подключения пускового реле холодильника: Как подключить реле компрессора от холодильника?
Как проверить пусковое реле холодильника? Подобрать пусковое реле для инверторного холодильника-схема подключения
Для создания рабочего давления в контуре в рефрижераторах используют мотор-компрессорные блоки, объединяющие в себе однофазный электродвигатель и механический компрессор. Электромотор имеет две отдельных обмотки: пусковую и рабочую. Это связано с тем, что при запуске двигателю необходимо значительно больше энергии, чем в процессе работы и, при подключении одновременно обеих обмоток, его мощность возрастает и он легко преодолевает силы трения остановившегося оборудования. После запуска стартовая обмотка отключается и движок компрессорного узла работает в более щадящем режиме. Роль управляющего элемента, коммутирующего обмотки мотора выполняет пускозащитное реле холодильника. В нем объединены система запуска электромотора и термопластина, защищающая компрессор холодильника от перегрева. Если по какой-то причине ток через эту пластину увеличивается, она нагревается и размыкает цепь питания компрессора.
Как проверить реле холодильника
В современных рефрижераторах производители могут устанавливать два типа пускозащитной арматуры: на базе индукционной катушки или позистора. Поэтому, перед тем как проверить пусковое реле холодильника, необходимо выяснить, какой механизм запуска электродвигателя установлен в вашей модели. Исполнительные механизмы обоих типов релейных модулей практически не отличается: при замыкании контактов на пусковую обмотку подается напряжение, а после отпускания якоря реле – обмотка обесточивается и не участвует в работе электродвигателя. Термоконтакт представляет собой биметаллическую пружину, которая удерживает контакт цепи электродвигателя замкнутым. При увеличении тока, она, нагреваясь, деформируется и контакт размыкается, предотвращая выход со строя важных компонентов холодильника.
Как проверить исправность реле индукционного типа
Катушка электромагнитного реле последовательно включена в цепь рабочей обмотки электродвигателя. При подаче напряжения на электродвигатель, ток в цепи резко возрастает и пусковое реле компрессора срабатывает, подключая дополнительную обмотку и увеличивая вращающий момент. Электромотор запускается и, после вхождения в режим, ток в его цепи уменьшается. Его величины недостаточно для удержания якоря электромагнитного реле и его контакты, под воздействием пружины, размыкаются, отключая пусковую обмотку.
Если после включения напряжения, электродвигатель не подает признаков жизни, а пусковое реле компрессора холодильника не срабатывает, необходимо проверить целостность цепи питания электромотора. Виновником проблемы, помимо нарушения контактов и целостности проводов, может стать обрыв обмоток мотор-компрессорного блока, неисправность катушки электромагнитного реле или же срабатывание термозащиты. Помимо этого, реле может не срабатывать из-за нарушения ориентации и “механической” блокировки якоря (модуль должен устанавливаться нарисованной на корпусе стрелкой вверх). В случаях, когда пусковое реле для холодильника “щелкает”, но компрессорный узел не запускается – вероятнее всего неисправен сам компрессор.
Чтобы проверить реле в холодильнике:
- обесточивают рефрижератор, вытащив вилку шнура из электророзетки;
- разбирают корпус;
- вытаскивают соленоид;
- визуально проверяют целостность всех элементов и состояние контактов. При необходимости, их зачищают наждачкой.
Как проверить пускозащитное реле холодильника на позисторе
Электромеханические модели пускозащитных модулей рефрижераторов не отличаются высокой надежностью. И, чаще всего, мотор-компрессор не запускается из-за подгорания или нарушения проводимости в контактах реле. Поэтому в современных рефрижераторах производители устанавливают бесконтактные пускозащитное реле, в которых для включения/отключения пусковой обмотки используются свойства позистора увеличивать свое сопротивление при нагревании.
Позистор устанавливается последовательно в цепь пусковой обмотки. В момент подачи напряжения на мотор-компрессорный блок, температура позистора не отличается от комнатной. При этом он обладает минимальным электрическим сопротивлением и ток беспрепятственно подается на стартовую обмотку электродвигателя. Увеличившийся через позистор ток нагревает его, и уже через несколько секунд сопротивление терморезистора увеличивается настолько, что ток через пусковую обмотку не проходит. При работе мотор-компрессорного блока он постоянно остается горячим, что не дает остыть термистору. После отключения компрессора, позистор остывает вместе с ним, подготавливая цепь запуска к следующему циклу.
Проверить исправность позистора можно, как тестером или мультиметром, так и собрав на базе реле несложную тестовую схему;
- на клеммы “нулевого” и “фазного” провода на входе устройства подсоединяют шнур с электровилкой;
- на выход, к клеммам пусковой обмотки, включается обычная лампа накаливания стоваттной мощности;
- вилку включают в электророзетку;
- если устройство исправно, лампа должна загореться и спустя 20-40 секунд погаснуть. Длительное время свечения связано с тем, что ток в при включении обмотки существенно больше, и там позистор “закроется” уже через пару секунд.
Проверку следует производить аккуратно, учитывая опасность электротока. Если вы не имеете опыта обращения с электрокомпонентами, обращайтесь к нам. Наш сервисцентр выполняет ремонт холодильников в Киеве и пригородах. Вам не придется везти агрегат в мастерскую – все работы мы выполняем на дому.
Проверка пускового реле мультиметром
Последовательность и методика проверки зависит от того, по какому принципу работает реле на холодильник. Но перед тем, как проверить реле холодильника, независимо от варианта исполнения механизма, рефрижератор нужно обесточить. Рассмотрим, последовательность проверки пуско-защитных модулей различных типов. Перед тем, как проверить позистор мультиметром, необходимо отключить все внешние цепи. Также можно извлечь терморезистор из подпружиненных контактов. После этого нужно измерить сопротивление позистора. При комнатной температуре оно должно 10-20 Ом. После нагрева оно резко увеличивается практически до бесконечности. В реле индукционного типа тестером измеряют сопротивление обмотки соленоида. Обычно оно составляет несколько Ом.
Если при проверке мультиметром и внешнем осмотре неполадок пускозащитном модуле не обнаружилось, проверьте сопротивление пусковой и рабочей обмоток. Также нужно убедиться, что термозащита в модуле находится в замкнутом положении. Для этого также нужно воспользоваться мультиметром.
принцип работы, замена своими руками
Содержание
- 1 Как работает пусковое реле
- 1.1 Электрическая схема устройства
- 1.2 Замыкание контактов в пусковом реле
- 1.3 Позистор в пусковом реле
- 2 Регулировка пускового реле холодильника
- 3 Как проверить пусковое реле холодильника
- 3.1 Где находится реле
- 4 Пошаговая инструкция по подключению
- 5 Регулировка и пусконаладочный процесс
- 6 Пошаговая инструкция по подключению
- 7 Схема подключения пускового реле холодильника
- 7.1 Индукционное замыкание
- 7.2 Позисторное включение
- 8 Видео: пусковое реле компрессора холодильника
- 9 Реализация защиты токового типа
- 10 Воздушный компрессор из деталей холодильника и огнетушителя
- 10.1 Рекомендованные сообщения
- 10. 2 Техника безопасности: важнейший элемент ремонта
- 11 Принцип действия пускозащитного реле
- 12 Как подключить и запустить
- 12.1 Схема
Как работает пусковое реле
Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.
Электрическая схема устройства
Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.
Другой вход (условно – фаза) внутри устройства расщепляется на два:
- первый проходит напрямую на рабочую обмотку;
- второй проходит через разъединяющиеся контакты на пусковую обмотку.
Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.
Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.
Также это можно сделать при наличии символьных идентификаторов возле выходов:
- “S” – пусковая обмотка;
- “R” – рабочая обмотка;
- “C” – общий выход.
Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.
Замыкание контактов в пусковом реле
Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.
В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.
При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.
Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.
Позистор в пусковом реле
Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.
В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.
По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.
Регулировка пускового реле холодильника
Термостатический смеситель: принцип работы, его преимущества, и самостоятельная установка
Для того чтобы мотор холодильника функционировал максимально полноценно, обязательно должно быть вращение электрического поля, расположенного внутри. Чтобы обеспечить этот момент и исключить то, что заклинил мотор или вовсе перестал работать, требуется подача тока на 3 обмотки в фазе соответствующего значения. Результатом таких действий станет наличие векторного сложения полей, что позволит обеспечить бесперебойное вращение, приводящее в действие ротор.
Катушка пускового реле и нагревательный элемент с биметаллической пластинкой защитного реле включены последовательно в цепь рабочей обмотки
При исследовании показателей трехфазного реле в сети 380 В можно обнаружить тот факт, что они будут самыми высокими на фоне всех остальных видов подключения. Именно это позволяет использовать данную деталь для промышленного производства, однако трехфазные модели считаются не слишком пригодным для бытовых устройств.
Если будет присутствовать только 1 фаза, то категорически исключено возникновение вращающегося поля, так как требуется наличие 2 векторов. Для получения необходимого показателя в квартире или частном доме, устанавливают компрессор, за счет которого проводится своеобразный сдвиг в напряжении на 90ᵒ. За счет переменного поля, которое получается при вращении, запускается ротор в нужном направлении. Схема с трехфазным напряжением не предусмотрена для использования в частных домах и квартирах.
Причина состоит в том, что подсоединить так провода и запустить аппарат трудно своими руками, так как требуется:
- Опыт работы;
- Необходимый инструмент;
- Отличное знание теории.
Среднестатистическому человеку без опыта работы с электричеством достаточно сложно справиться с поставленной задачей, чтобы запустить систему. За счет одной фазы подключение провести совсем не сложно и не потребуются знания всей электрики.
Как проверить пусковое реле холодильника
Нередки ситуации, когда рефрижератор вдруг выходит из строя. Причиной поломки может послужить множество факторов. Это и скачок напряжения в сети, и физическое повреждение, и производственный брак. Нужно знать, как можно диагностировать реле холодильника на стабильность. Провести небольшой тест можно самостоятельно в домашних условиях. В наличии необходимо иметь электрические измерительные приборы.
Для начала следует выяснить, правильно ли запчасть располагается. Норма — строго вертикально. Затем нужно снять деталь, проверить ее целостность и контакты. Они могут закислиться либо загрязниться, тогда их стоит аккуратно обработать мелкой наждачкой. Контакт между клеммами можно проверить с помощью тестера. Замеченную ржавчину лучше удалить специальным раствором. Наличие следов горения означает только один вариант — деталь неисправна и подлежит обязательной замене.
Полученные в результате замера параметры сверяют с заявленными для данной модели рефрижератора. Если действия не привели к положительному результату, можно вызвать мастера на дом. На месте специалист, обладающий специальными знаниями и навыками, сможет определить, сколько стоит ремонт, как проверить пусковое реле холодильника на работоспособность наиболее эффективно и где еще может находиться поломка.
Где находится реле
Место изначального монтажа определяется производителем исходя их размера, типа и модели. Увидеть, где находится, и проверить реле, можно, сняв заднюю панель холодильника. При этом обязательно следует соблюдать технику электробезопасности.
Пошаговая инструкция по подключению
Устройство и принцип работы холодильника
При старте компрессора нагрузка осуществляется на пусковую обмотку. Для дальнейшей работы происходит переключение на рабочую. Во время действия основной обмотки снижено энергопотребление, а пусковая нужна, чтобы выдержать повышенную мощность. Помимо электродвигателя, в конструкции компрессора предусмотрены дополнительные реле. Они расположены на внешней стороне компрессора и нужны для поддержания нужного температурного режима.
Стандартное подключение по заводской схеме предусматривает использование кабеля со стандартной вилкой. После ее включения в розетку ток по проводам поступает на корпус реле. Реле необходимо, чтобы отрегулировать конфликт полярности соединений, поскольку работа компрессора осуществляется на переменном токе.
Если один из компонентов схемы неисправен, мотор не заработает. Дальнейшая диагностика предусматривает проверку компонентов в цепи питания путем их исключения из работы. При неисправности приборов такая проверка диагностирует поломку в одном из компонентов компрессора.
Регулировка и пусконаладочный процесс
Тепловое реле для электродвигателя: принцип работы, устройство, как выбрать
На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:
- Настройка после частичного или полного ремонта.
- Специфические требования устройств — потребителей.
- Установка реле, первоначально не предназначенного для работы c данным компрессором.
Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.
Главный показатель- это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться.
Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:
- Снять кожух.
- Станут доступны две гайки- побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
- Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
- Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.
Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:
- Отключить агрегат от сети.
- Настроить значения Р и ΔР, вращая регулировочные гайки.
- Устанавливаемые значения следует контролировать по манометру.
Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.
Пошаговая инструкция по подключению
При старте компрессора нагрузка осуществляется на пусковую обмотку. Для дальнейшей работы происходит переключение на рабочую. Во время действия основной обмотки снижено энергопотребление, а пусковая нужна, чтобы выдержать повышенную мощность. Помимо электродвигателя, в конструкции компрессора предусмотрены дополнительные реле. Они расположены на внешней стороне компрессора и нужны для поддержания нужного температурного режима.
Стандартное подключение по заводской схеме предусматривает использование кабеля со стандартной вилкой. После ее включения в розетку ток по проводам поступает на корпус реле. Реле необходимо, чтобы отрегулировать конфликт полярности соединений, поскольку работа компрессора осуществляется на переменном токе.
Если один из компонентов схемы неисправен, мотор не заработает. Дальнейшая диагностика предусматривает проверку компонентов в цепи питания путем их исключения из работы. При неисправности приборов такая проверка диагностирует поломку в одном из компонентов компрессора.
Схема подключения пускового реле холодильника
Эта деталь нужна для запуска асинхронного однофазного мотора компрессора. В подключении реле нет никаких сложностей. К статору двигателя подходит пусковая и рабочая обмотки. Первая участвует в пуске и запуске компрессора, вторая поддерживает ротор в рабочем состоянии, непрерывно подает переменный ток. Имеется пускозащитное реле, которое регулирует подачу и отключает питание на рабочую и пусковую обмотку.
Индукционное замыкание
На вход устройства подают питание: «ноль» и «фазу», на выходе последняя делится на 2 линии. Одна через пусковой контакт подходит к пусковой обмотке, другая соединяется с рабочей обмоткой мотора. В реле на рабочую обмотку подается ток через пружину, сопротивление которой довольно высокое, затем через соединение с биметаллической перемычкой. Этот элемент обладает свойством изгибаться в одном направлении под воздействием повышенной температуры. Как только в цепи ток сильно увеличивается, к примеру, если происходит замыкание между витками или заклинивает двигатель, пружина, которая соприкасается с перемычкой, нагревается. Последняя меняет форму, после чего контакт размыкается и компрессор выключается.
Для того чтобы запустить мотор в данной схеме используют катушку, последовательно подключенную в цепь с рабочей обмоткой. Когда ротор находится в неподвижном состоянии, подается напряжение, которое провоцирует повышение тока на катушке. Образуется магнитное поле, оно притягивает подвижный сердечник, он в свою очередь замыкает пусковой контакт. После того как ротор наберет обороты, происходит понижение тока в сети, уменьшение магнитного поля. Пусковой контакт размыкается компенсирующей пружиной либо силой тяжести.
Позисторное включение
Пускатель состоит из конденсатора и позистора, который является разновидностью теплового резистора. В схеме компрессора конденсатор установлен между шинами стартовой и рабочей обмотки. Этот механизм обеспечивает смещение фазы, которое нужно для того, чтобы включился мотор компрессора. Со стартовой обмоткой позистор подключен последовательно. При пуске его сопротивление незначительное, в эту минуту через обмотку протекает большой ток. Когда он проходит, позистор нагревается и сильно повышается его сопротивление. Из-за этого почти полностью блокируется вспомогательная обмотка. Остывает деталь после того, как на компрессор прекращается подача напряжения.
Видео: пусковое реле компрессора холодильника
Пусковое реле компрессора холодильника.
Watch this video on YouTube
Советую прочитать:
Пусковое реле холодильника — Все холодильники бытового типа оборудованы пусковым реле, основная функция которого заключается в запуске мотора. При поломке этой запчасти агрегат перестанет включаться. Замену…
Холодильники Stinol: частые неисправности — Холодильники липецкого производителя Стинол пользуются успехом у пользователей, ввиду доступной цены и хорошего качества.
Замена пускового реле холодильника LG своими руками — Для замены пускозащитного реле необходимо выполнить последовательность действий: Во избежание травм перед началом работ нужно отключить холодильник от электрической сети,…
Замена пускового реле холодильника Bosch своими руками — Для замены пускозащитного реле необходимо выполнить последовательность действий: Во избежание травм перед началом работ нужно отключить холодильник от электрической сети,…
Принципиальные электрические схемы холодильников Stinol — Принципиальная электрическая схема холодильника Stinol-101 L — Фаза N — Нейтраль ТН1 — терморегулятор Rh2 — тепловое реле компрессора RA1 — пусковое реле…
Замена пускового реле холодильника Daewoo своими руками — Второй по статистике популярной неисправностью у холодильника Daewoo является неправильная работа пуско-защитного реле
В данном случае возможно два варианта – замена…
Замена пускового реле холодильника Бирюса своими руками — Устройство пускового реле Р1 для холодильника Бирюса 22, 3, 6, 18 При осмотре данного устройства первым делом обращают внимание на контакты обмотки пускового типа, относящейся к…
Реализация защиты токового типа
Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите. При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.
Внутренняя тепловая защита электродвигателя основана на позисторах. Она реагирует на общее изменение температуры внутри устройства, которое может иметь как внутренние, так и внешние причины
Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.
Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.
Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:
- внутри компрессора;
- в отдельном токозащитном реле;
- внутри пускового реле.
Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.
Действие токовой защиты основано на трех принципах:
- при увеличении силы тока возрастает сопротивление, что приводит к нагреву токопроводящего материала;
- под действием температуры происходит расширение металла;
- термический коэффициент расширения для разных металлов отличается.
Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.
Для нагрева биметаллического размыкателя обычно располагают рядом спираль, через которую проходит электричество. Хотя иногда реализуют «прямой» вариант в виде токопроводящей пластины
Пластина рассчитана на температурное реагирование при прохождении тока определенной силы.
Воздушный компрессор из деталей холодильника и огнетушителя

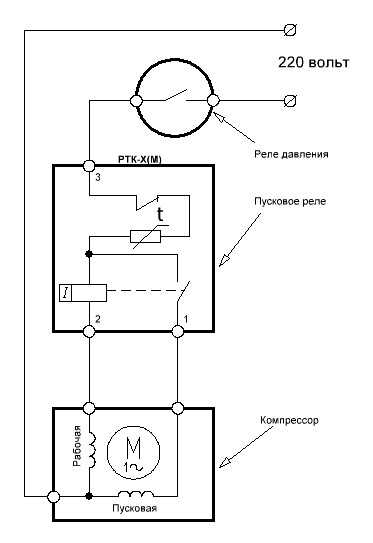

На рисунке приведена схема подключения этого устройства в холодильнике Орск Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.
Замена компрессора — трудоемкая и сложная работа, поэтому если вы все таки решили заменить компрессор своими руками, вам следует запастись не только нужным инструментом, и не дюжим терпением.
Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.
Благодаря этому можно подключить на компрессор дополнительные детали, к примеру, манометр или предохранительный клапан. А дальше смотрите: самому соображать или звать того, кто на этом собаку съел и котом закусил. Полезная информация.
См. также: Выключатель эра как подключить
Рекомендованные сообщения
Все нормально, но компрессор слишком шумит, чувствуется вибрация корпуса. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало.
Завершаем ремонт путем консервирования трубок посредством пережатия, снимаем муфту, запаиваем патрубок. Температура кипения воды действительно градусов. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается. Новую взамен лопнувшей или ослабшей можно сделать из обломка часовой пружины или пружинной стали, толкатель сильфона давит очень сильно. Запуск компрессора продолжается более с или происходит не с первой попытки.
Техника безопасности: важнейший элемент ремонта
Самостоятельный ремонт возможен в отдельных случаях, но какой-либо особой квалификации не требует. Но скажите по-правде, 10 баксов за пинок ногой — не многовато ли? Компания была создана в начале х голов в Белоруссии в городе Минске. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Реле используют в управлении поршневым компрессором, чтобы сохранять в ресивере нужное рабочее давление воздуха.
Улавливатель помещают на задней стенке камеры на пути подъема вверх менее холодного воздуха. Это обуславливается необходимостью поглощения тепловых волн. На самом деле они задействованы и нужны для холодильников с капельной саморазморозкой, т. Установить крышку, два задних упора. Более того, преднамеренная, тщательно спланированная и организованная коммерчески направленная ложь.
Как работает компрессор для холодильника.
Принцип действия пускозащитного реле
Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):
«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает
В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.
С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.
В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:
- перегорела спираль, в этом случае контакты не будут звониться в любом положении;
- заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
- нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.
Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно
В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.
Как подключить и запустить
Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.
Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.
После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.
Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.
Схема
В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.
И разговаривать с ним уже со знанием дела.
Если запуск не произошел, возможна неисправность в моторе либо в кабеле. Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы
Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны. Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см. Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.
Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.
Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.
Оцените статью:компрессор%20пуск%20реле технические данные и указания по применению
Каталог технических данных | MFG и тип | ПДФ | Теги документов |
---|---|---|---|
2007 – ACST67S Реферат: СХЕМА ТЕРМОСТАТА Реле давления компрессора ntc M2020 NTC 1 мкФ/275 vac компрессора ВИЛКА КОМПРЕССОРА 1N4007 BC337 CON10A | Оригинал | АН2446 СТЭВАЛЬ-IHT002V1 СТЭВАЛЬ-IHT002V1 ACST67S СХЕМА ТЕРМОСТАТА ntc реле давления компрессора М2020 НТК 1 мкФ/275 В переменного тока компрессор ЗАГЛУШКА КОМПРЕССОРА 1Н4007 до н. э.337 CON10A | |
сжатие импульсов Реферат: РЛС со сжатием импульсов FL01 FL02 87833-1420 модуль ci 34b7 аналоговая линия задержки SAW | Оригинал | МИЛ-С-24308 15-контактный РС-422 сжатие импульсов радар со сжатием импульсов FL01 FL02 87833-1420 модуль ci 34b7 аналоговая линия задержки ПАВ | |
1997 – компрессор СК Резюме: TDA4690 tda 9162 8574T philips pcf i2c компрессор Экранный дисплей 24pin i2c PCF8574T SMD SAA PCF8574 | Оригинал | САА4981/Т AN96018 4981/Т САА498Т компрессор IC TDA4690 тда 9162 8574T филипс пкф i2c компрессор Экранное меню 24pin i2c PCF8574T СМД САА PCF8574 | |
1997 – транзистор С5103 Резюме: антиларсен антиларсен динамическая рация схема AN3724 компрессоры TEA7540 TEA 7540 IC эквивалент AN372 | Оригинал | TEA7540 АН372-54 транзистор С5103 антиларсен антиларсен динамический схема рации АН3724 компрессоры ЧАЙ 7540 IC Эквивалент AN372 | |
сжатие импульсов Аннотация: FL01 FL02 | Оригинал | РС-422 сжатие импульсов FL01 FL02 | |
1994 – ЦЕПИ ПОЛНОПОЛНОВОГО ВЫПРЯМИТЕЛЯ Реферат: аудиокомпрессор расширитель IC компрессор IC прецизионный выпрямитель 3-контактный регулируемый регулятор 5Bp управление мощностью блок-схема аудиокомпрессора для радиочастотного передатчика и приемника рация Полноволновый выпрямитель техническое описание | Оригинал | MC33111/Д MC33111 MC33111 MC33111/D* ЦЕПИ ПОЛНОПОЛНОВОГО ВЫПРЯМИТЕЛЯ аудио компрессор расширитель IC компрессор IC прецизионный выпрямитель 3-контактный регулируемый регулятор 5Bp управление мощностью аудио компрессор блок-схема РЧ-передатчика и ПРИЕМНИКА рация Техническое описание двухполупериодного выпрямителя | |
1998 – уа733 Реферат: TEA7532 TEA7540 TEA7540FP чип громкой связи IC микрофонный усилитель компрессор 3v “14 pin” ic контакт и схема | Оригинал | TEA7540 TEA7540FP ua733 TEA7532 TEA7540 TEA7540FP микросхема громкой связи Компрессор микрофонного усилителя 3v “14 pin” вывод и схема микросхемы | |
14DIP300 Реферат: KA8512 14-DIP-300 | OCR-сканирование | КА8512 14-ДИП-300 КА8512 14-СОП-3QО КА8512Д 14-ДИП-300 14-СОП-300 180 мВ среднекв. 14ДИП300 | |
КА8512 Реферат: KA8512D ALC Automatic Level Control 14DIP300 Компандорный компрессор ALC 14-DIP-300 | OCR-сканирование | КА8512 КА8512 14-ДИП-300 14-СОП-300 14-ДИП-300 КА8512Д ALC Автоматический контроль уровня 14ДИП300 компандор компрессор ALC | |
Ямаха РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ Abstract: GC2020C GC2020 компрессор лимитер gc202 гитарный разъем женский гитарный эффект руководство по обслуживанию COMPRESSOR PLUG trs стерео разъем женский разъем 2020C | Оригинал | GC2020C GC2020C 2020C Ямаха РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ GC2020 ограничитель компрессора gc202 гитарный джек женский руководство по эксплуатации гитарных эффектов ЗАГЛУШКА КОМПРЕССОРА trs стерео разъем женский разъем | |
MC33110 Реферат: 33110P 10-контактный компандер IC аудио расширитель компрессора IC 10-контактный | OCR-сканирование | MC33110 33110P ИС компандера с 10 выводами аудио компрессор расширитель IC 10-контактный | |
1999 – расширитель звукового компрессора IC Резюме: CCITT p53 TK10487M расширитель аудиокомпрессора IC 8-контактный аудиокомпрессор-расширитель IC, 8-контактный компрессор MFP20 SSOP-20 TK10651 TK10651M | Оригинал | ТК10651М ТК10651 ТК10651 уменьшить75 IC-231-TK11031 0798O0 аудио компрессор расширитель IC СКИТТ р53 ТК10487М аудио компрессор расширитель IC 8-контактный ИС расширителя звукового компрессора, 8 контактов МФУ20 ССОП-20 компрессор ТК10651М | |
аудио компрессор Реферат: Компрессор DBL5020 DMD5620-V Прецизионный двухполупериодный выпрямитель FULL WAVE RECTIFIER поставка | OCR-сканирование | DBL5020 аудио компрессор компрессор ДМД5620-В Двухполупериодный выпрямитель прецизионный ПОЛНОВОЛНОВОЙ ВЫПРЯМИТЕЛЬ питания | |
МК33111Д Реферат: конденсаторы Nippon | OCR-сканирование | MC33111/Д MC33111 MC33111 1PHX33720-О MC33111D Японские конденсаторы | |
схема рации Аннотация: прецизионная схема рации FULL WAVE RECTIFIER 10-контактный компандер IC рация MC33110P голосовая активация внутренней связи ADB 646 аудио компрессор расширитель IC MC33110 | OCR-сканирование | MC33110/Д MC33110 MC33110 схема рации схема рации прецизионный ПОЛНОволновый ВЫПРЯМИТЕЛЬ ИС компандера с 10 выводами рация MC33110P голосовой домофон АБР 646 аудио компрессор расширитель IC | |
2000 – расширитель звукового компрессора IC Аннотация: аудиокомпрессор расширитель IC 8-контактный компрессор-ограничитель IC аудиокомпрессор расширитель IC, 8-контактный компандер компрессор ALC конденсатор 68nf компрессор IC аудио компрессор расширитель аудиокомпрессора IC 10-контактный | Оригинал | GL6552 GL6552 аудио компрессор расширитель IC аудио компрессор расширитель IC 8-контактный ограничитель компрессора ic ИС расширителя звукового компрессора, 8 контактов компандер компрессор ALC конденсатор 68нф компрессор IC аудио компрессор аудио компрессор расширитель IC 10-контактный | |
2015 – Недоступно Резюме: нет абстрактного текста | Оригинал | 8507Л-Д20-Т 8507Г-Д20-Т 8507Г-С20-Р ДИП-20 ОП-20 ДИП-20, QW-R123-006 | |
МБ3120 Реферат: компрессор компандор 10MF 22MF B3120 компрессор ic ZIP-17 MIKROELEKTRONIK Frankfurt fujitsu 1988 | OCR-сканирование | МБ3120 МБ3120 B3120 Д-6000 PV0008-904A2 компрессор компандор 10МФ 22МФ компрессор ic ЗИП-17 МИКРОЭЛЕКТРОНИК Франкфурт фудзитсу 1988 | |
АМ8088 Аннотация: “Кодирование Хаффмана” | OCR-сканирование | Am7971A 16 Мбайт АМ8088 «Кодирование Хаффмана» | |
компандер Реферат: ALC Automatic Level Control 14-SOP KSC945-G S1T8512B S1T8512B01-D0B0 S1T8512B01-S0B0 компрессор ALC ERC-23 | Оригинал | S1T8512B 14-ДИП-300 S1T8512B 14-СОП-225Б S1T8512B01-D0B0 S1T8512B01-S0B0 100 нФ компандер ALC Автоматический контроль уровня 14-СОП KSC945-G S1T8512B01-D0B0 S1T8512B01-S0B0 компрессор ALC ERC-23 | |
схема контактов процессора i3 Аннотация: конфигурация выводов блок-схемы процессора i3 Процессор i3 компрессор аудио SA5750 аудио компрессор DIN45405 Компандирование аудио схема компрессора и функция NE5750D | OCR-сканирование | СВ/СА5750 СВ/СА5750 распиновка процессора i3 конфигурация контактов процессора i3 блок-схема процессора i3 компрессор аудио СА5750 аудио компрессор ДИН45405 Компандирование Схема и функции аудиокомпрессора NE5750D | |
1995 – GENNUM DynamEQ II Резюме: слуховой аппарат микрофон слуховой аппарат петлевой слуховой аппарат однополосный компандер схема приложение звуковой дизайн слух A-302 коэффициент сжатия 1,5 слуховой аппарат gennum слуховой аппарат | Оригинал | ||
2004 – Недоступно Резюме: нет абстрактного текста | Оригинал | GL6551 GL6551оснащен | |
Недоступно Резюме: нет абстрактного текста | Оригинал | ФП-ПА20Б ФП-ПА20Б! ФП-ПА20Б 91-2115А | |
Недоступно Резюме: нет абстрактного текста | OCR-сканирование | КА8512 14-ДИП-300 КА8512 14-СОП-300 КА8512Д |
. ..
Пусковое реле компрессора холодильника WR07X10112 детали
Пожалуйста, включите javascript для просмотра веб-сайта ..
ПОДТВЕРДИТЕ, ЧТО ДЕТАЛЬ ПОДХОДИТ ДЛЯ
Наведите указатель мыши, чтобы увеличить масштабНомер детали WR07X10112
Цена только онлайн 94,49 долл. США | СКИДКА 5%Цена для телефона: $99,49
В наличии
Для почтовых индексов рядом с Изменить
60-дневная политика возврата
Эта деталь подходит для
GE
Информация о детали
Эта реле запуска компрессора (номер детали WR07X10112) предназначено для холодильников.
Реле запуска компрессора WR07X10112 крепится к компрессору и помогает запустить двигатель компрессора.
Безопасно храните продукты, которые могут испортиться, когда питание отключено, и отключите холодильник от сети перед установкой этой детали. Наденьте рабочие перчатки, чтобы защитить руки.
