Как подключить пусковое реле холодильника напрямую от компрессора
Пусковое реле отключается после набора необходимого количества оборотов дополнительный защиты. В первые минуты своего рабочего режима устройство тратит максимальное количество электроэнергии, вследствие чего происходит нагрев биметаллической пластины. Она воздействует на контакты, которые разъединяясь останавливают реле.
Пусковое реле
Существует несколько разновидностей пусковых устройств. Принцип их действия остается прежним, а в конструкции наблюдаются некоторые отличия. Наиболее популярными сегодня считается пускозащитные (пусковые) реле, которые относят к индукционным и «Таблеткам».
Исходным материалом для последних является вещество, способное расширяться при повышении температурного режима. Своевременное отключение реле происходит за счет нагрева таблетки, которая, расширяясь, вызовет расхождение контактов. Цепь прервется, и пусковая катушка остановится.
Реле на компрессоре
В индукционном пусковом или пускозащитном реле все построено на основе электромагнитов.
Из чего состоит пускозащитное устройство
Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.
Компрессор
Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место.
Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.
Схема подключения для «таблетки»
Разница в местоположении реле разных типов
Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.
Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся.
Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.
Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.
Компрессор подготовлен для ремонта
Что такое компрессор
Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.
Данный элемент находится в рабочем состоянии, если
- он, будучи подключенным к сети, шумит;
- показывает нулевое сопротивление при проверке тестером
Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты.
Если все нормально, то извлеченные детали в обратном порядке устанавливают на место.
Значение пускозащитного реле Р1 в холодильнике Атлант
Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.
Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.
Как подключить холодильник напрямую без реле?
Для начала нужно правильно прозвонить общий вывод на компрессоре. Заметить его легко, он находится чуть поодаль от остальных. Далее к нему приставляется клемма, аналогичная ей деталь требуется и на обмотку рабочего типа.
При установке клемм напрямую нужно быть уверенным в том, что выбрана именно рабочая, а не пусковая обмотка.
Удостоверится в правильности выбора поможет тестер. Следует просто подключить электропитание, и проверить сопротивление. Обмотка, на которой его показатели меньше, и является рабочей.
Если неправильно подключить компрессор холодильника напрямую без реле, то произойдет перегрев мотора. Тогда его придется менять в обязательном порядке. Еще одним важным показателем считается пробиваемость корпуса обмотками. Проверять его руками не рекомендуется, ведь если компрессор используется уже долгий период времени, то вас может ударить током.
Нужно поступать по технике безопасности, поэтому клемму стоит только присоединить к выходу. У противоположной детали сразу же повысится напряжение. Подобную процедуру следует правильно провести со всеми клеммами. Если выяснится, что они не пропускают электрический ток, то компрессор безопасен и работоспособен.
Если требуется подключить реле Р1 в агрегате Атлант или обеспечить его работу без данного устройства, вам помогут профессионалы сервисного центра.
Они проконсультируют, а при необходимости и подключат компрессор напрямую без риска для производительности холодильника Атлант. Порядок их действий запечатлен на видео.
Пусковое реле ПЗР-00 1.4A 250V для холодильниковКитай
Пусковое реле ПЗР-00, 1.4A, 250V для защиты и пуска однофазных электрических двигателей мотор-компрессоров бытовых холодильников на напряжение 220В и номинальным током от 0,5 до 1,5.(0,5 А, 0,9 А 1,2 А, 1,3А, 1,4А ,1,5А, ) Сертифицировано в Украине, России.
Пусковые реле
Для включения – отключения пусковой обмотки, а значит и холодильника, применяются электромагнитные пусковые токовые реле.
Реле состоит из соленоидной катушки, якоря и пары контактов (нормальноразомкнутых).
Один контакт подвижный, другой – неподвижный.
Катушка последовательно включена с рабочей обмоткой. Конец пусковой обмотки подведен к неподвижному контакту.
При включении в сеть рабочей обмотки по соленоидной катушке реле идет ток короткого замыкания (ротор не вращается).
Под действием большого тока якорь реле притягивается и замыкает подвижный и неподвижный контакты.
При этом пусковая обмотка включается в сеть паралельно рабочей. Ротор начинает вращаться. См. Холодильный агрегат.
При разгоне ротора, ток в катушке реле и рабочей обмотке уменьшится. Якорь, за долю секунды, возвратится в нормальное положение (разомкнет контакты) и отключит пусковую обмотку до следующего цикла.
Рабочая обмотка при этом остается включенной ― компрессор работает.
Пускозащитные реле
Пусковое и защитное реле последовательно включены в рабочую обмотку мотора. Обычно они совмещены в одном корпусе.
Пускозащитные реле разные по устройству и габаритам, рабочими характеристиками, в зависимости от электродвигателей, для которых предназначены, но принцип действия у всех одинаков.
Работа пускозащитного реле
При включении холодильника в сеть, по рабочей обмотке мотора, катушке пускового реле и цепь защитного реле (она находится в замкнутом состояни) ― проходит большой ток короткого замыкания (при этом ротор не вращается).
В результате, якорь пускового реле втягивается в соленоидную катушку и замыкает контакты, включая при этом пусковую обмотку. Ротор начинает разгоняться.
Вследствии разгона, ток в цепи снижается. Якорь реле своей массой опускается и размыкает контакты. Пусковая обмотка отключается.
Мотор продолжает вращаться с включенной рабочей и отключенной пусковой обмоткой. См. пусковые реле
В то же время, при включении холодильника в сеть, через биметаллическую пластину и нагревательный элемент защитного реле проходит ток короткого замыкания.
При запуске двигателя и нормальном разгоне ротора пластина не нагревается до такой степени, чтобы ее изгиб разомкнул контакты.
Цепь остается замкнутой. Двигатель работает.
Под действием большого тока якорь реле притягивается и замыкает подвижный и неподвижный контакты.
При этом пусковая обмотка включается в сеть паралельно рабочей. Ротор начинает вращаться. См. Холодильный агрегат.
При разгоне ротора, ток в катушке реле и рабочей обмотке уменьшится.
Рабочая обмотка при этом остается включенной ― компрессор работает.
Пускозащитные реле
Пусковое и защитное реле последовательно включены в рабочую обмотку мотора. Обычно они совмещены в одном корпусе.
Пускозащитные реле разные по устройству и габаритам, рабочими характеристиками, в зависимости от электродвигателей, для которых предназначены, но принцип действия у всех одинаков.
Работа пускозащитного реле
При включении холодильника в сеть, по рабочей обмотке мотора, катушке пускового реле и цепь защитного реле (она находится в замкнутом состояни) ― проходит большой ток короткого замыкания (при этом ротор не вращается).
В результате, якорь пускового реле втягивается в соленоидную катушку и замыкает контакты, включая при этом пусковую обмотку. Ротор начинает разгоняться.

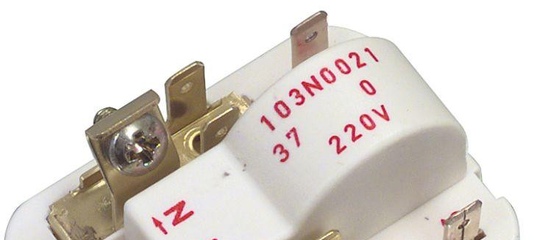

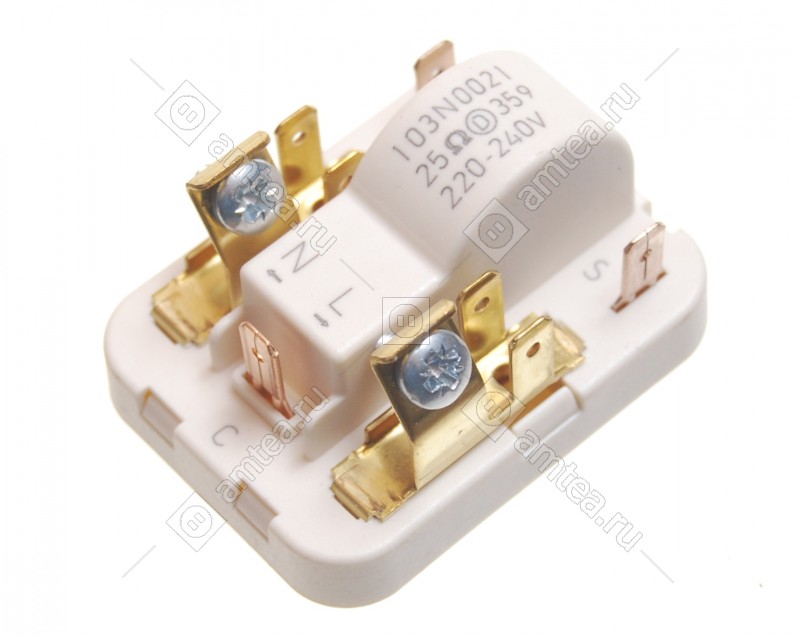

Пусковое реле компрессоров Danfoss для холодильников 103N0021, 103N0016, 064746100301
Напряжение питания: 230В
Сопротивление: 25 Ом
Контакт “S” используется для подключения емкостного конденсатора.
Коды детали: 103N0021, 103N0011, 103N0016, 064746100301
Реле совместимо с холодильниками: Минск, Атлант, Liebherr, Bosch, Daewoo, Hotpoint, Ariston, Stinol, Beko, Indesit, LG, Samsung, Whirlpool.
Реле защиты предназначено для отключения компрессора при резких изменениях напряжения. Пусковое реле предназначено для компрессоров серии TL, FR, SC, PL, NL. Полностью взаимозаменяемо.
Устанавливается на:
| Bosch GID18A40GB | Bosch KGN34V00 | Bosch KIR2035CH | Bosch KTL1572GB |
| Bosch GID18A40GB | Bosch KGN34V00GB | Bosch KIR2035IE | Bosch KTL15V20 |
| Bosch GID18A50GB | Bosch KGN34X00GB | Bosch KIR2040GB | Bosch KTL15V20GB |
| Bosch GIL1040GB | Bosch KGN34X60GB | Bosch KIR24A40GB | Bosch KTL15V21GB |
| Bosch GIL11473GB | Bosch KGS3001GB | Bosch KIR2640GB | Bosch KTL16420 |
| Bosch GIL1174GB | Bosch KGS39Z45 | Bosch KIR26440 | Bosch KTL16420GB |
| Bosch GIL1240GB | Bosch KGU2901GB | Bosch KIR26440FF | Bosch KTL16421 |
| Bosch GIL12443GB | Bosch KGU30604GB | Bosch KIR26440GB | Bosch KTL16424GB |
| Bosch GIL1332 | Bosch KGU30605GB | Bosch KIR26443GB | Bosch KTL1740GB |
| Bosch GIL1332CH | Bosch KGU30614GB | Bosch KIU26444GB | Bosch KTL1741GB |
| Bosch GIL1332FF | Bosch KGU306AVGB | Bosch KIV3235 | Bosch KTL1742GB |
| Bosch GIL1332SD | Bosch KGU3102GB | Bosch KIV3235CH | Bosch KTL1743GB |
| Bosch GIL1333 | Bosch KGU3200GB | Bosch KIV3235FF | Bosch KTL18420 |
| Bosch GIL1334GB | Bosch KGU3201GB | Bosch KIV3235GB | Bosch KTL18420GB |
| Bosch GSD10N20GB | Bosch KGU34641GB | Bosch KIV3235IE | Bosch KTL18424GB |
| Bosch GSD1100GB | Bosch KGU34645GB | Bosch KIV3235NE | Bosch KTL18460GB |
| Bosch GSD11133GB | Bosch KGU34665GB | Bosch KIV3236GB | Bosch KTR1430GB |
| Bosch GSD11135GB | Bosch KIC3135 | Bosch KIV32900 | Bosch KTR1440GB |
| Bosch GSD12V20GB | Bosch KIC3135IE | Bosch KIV32900CH | Bosch KTR15421 |
| Bosch GSD1340 | Bosch KIC3240GB | Bosch KIV32900FF | Bosch KTR15424GB |
| Bosch GSD1340CH | Bosch KIE30441NE | Bosch KIV32900GB | Bosch KTR15425GB |
| Bosch GSD1340DF | Bosch KIL2332 | Bosch KIV32900IE | Bosch KTR1544GB |
| Bosch GSD1340FF | Bosch KIL2332CH | Bosch KIV32A40GB | Bosch KTR15460GB |
| Bosch GSD1340GB | Bosch KIL2332FF | Bosch KIV38A40GB | Bosch KTR15465GB |
| Bosch GSD1343GB | Bosch KIL2332SD | Bosch KKE3495GB | Bosch KTR1570GB |
| Bosch GSD1440GB | Bosch KIL2335 | Bosch KSR2512GB | Bosch KTR1572GB |
| Bosch GSD1442GB | Bosch KIL2335CH | Bosch KSR2513GB | Bosch KTR15V20 |
| Bosch GSD1443GB | Bosch KIL2335SD | Bosch KSR2700GB | Bosch KTR15V20BG |
| Bosch GSD26410 | Bosch KIL2337GB | Bosch KSR2701GB | Bosch KTR15V20GB |
| Bosch GSD26N01GB | Bosch KIL2374GB | Bosch KSR3000GB | Bosch KTR15V21 |
| Bosch GSD3201GB | Bosch KIL2440GB | Bosch KSR30410 | Bosch KTR15V21GB |
| Bosch GSD34N01GB | Bosch KIL24440GB | Bosch KSR30410GB | Bosch KTR15V60GB |
| Bosch GSL1100GB | Bosch KIL24443GB | Bosch KSR30420 | Bosch KTR16420 |
| Bosch GSL1104GB | Bosch KIL24A40GB | Bosch KSR30420GB | Bosch KTR16420GB |
| Bosch GSL1202GB | Bosch KIL24A41GB | Bosch KSR30421GB | Bosch KTR16421 |
| Bosch GSL12420CH | Bosch KIM2574GB | Bosch KSR30N01GB | Bosch KTR16424GB |
| Bosch GSL12420GB | Bosch KIM2601 | Bosch KSR3420GB | Bosch KTR16425GB |
| Bosch GSL12424GB | Bosch KIM2601CH | Bosch KSR3421GB | Bosch KTR1670GB |
| Bosch GSN28V11GB | Bosch KIM2602 | Bosch KSR34420GB | Bosch KTR16A20GB |
| Bosch GSN32A11ME | Bosch KIM2602CH | Bosch KSR34421GB | Bosch KTR16A21GB |
| Bosch GSU2103GB | Bosch KIM26471GB | Bosch KSR34425 | Bosch KTR16A41GB |
| Bosch GSU2104GB | Bosch KIM2674GB | Bosch KSR34425GB | Bosch KTR16A60GB |
| Bosch GSU2605GB | Bosch KIM29470GB | Bosch KSR34V60GB | Bosch KTR1840GB |
| Bosch GSU2606GB | Bosch KIM2974GB | Bosch KSR34V62GB | Bosch KTR1841GB |
| Bosch GSU3001 | Bosch KIM3002 | Bosch KSR38N01GB | Bosch KTR18420 |
| Bosch GSU3001CH | Bosch KIM3002CH | Bosch KSU3920GB | Bosch KTR18420CH |
| Bosch GSU3001GB | Bosch KIM3002GB | Bosch KSU3921GB | Bosch KTR18420GB |
| Bosch GSU3103GB | Bosch KIM3002IE | Bosch KSU3977GB | Bosch KTR18424GB |
| Bosch GSU3104GB | Bosch KIM3002NE | Bosch KSU4102GB | Bosch KTR18425GB |
| Bosch GSU34421 | Bosch KIM3040GB | Bosch KSU49630GB | Bosch KTR1842GB |
| Bosch GTA20901 | Bosch KIM3074GB | Bosch KSV20323GB | Bosch KTR1843GB |
| Bosch GTA26901 | Bosch KIN32A41GB | Bosch KSV24320GB | Bosch KTR18460GB |
| Bosch GTA37902 | Bosch KIN32A42GB | Bosch KSV24323GB | Bosch KTR18465GB |
| Bosch GTL2605 | Bosch KIN32A50GB | Bosch KSV2622GB | Bosch KTR18P20 |
| Bosch GTL2620 | Bosch KIN32A55GB | Bosch KSV2920GB | Bosch KTR18P20FF |
| Bosch GTL2620FF | Bosch KIR14E1 | Bosch KSV3121GB | Bosch KTR18P20GB |
| Bosch GTL3105 | Bosch KIR17470GB | Bosch KSV3122GB | Bosch KUF1410 |
| Bosch GUL1202GB | Bosch KIR17473GB | Bosch KSV3320GB | Bosch KUF14105 |
| Bosch GUL1203GB | Bosch KIR1774GB | Bosch KSV3321GB | Bosch KUL1401GB |
| Bosch GUL1205 | Bosch KIR1830 | Bosch KTF1430GB | Bosch KUL1402GB |
| Bosch GUL1205GB | Bosch KIR18301 | Bosch KTF1431GB | Bosch KUL1403GB |
| Bosch GUL1205NE | Bosch KIR18305 | Bosch KTG1401GB | Bosch KUL1404GB |
| Bosch GUL12444GB | Bosch KIR18308 | Bosch KTL1444GB | Bosch KUL1405GB |
| Bosch GUL1270GB | Bosch KIR1832 | Bosch KTL1501GB | Bosch KUL14440CH |
| Bosch KDL19465 | Bosch KIR1832CH | Bosch KTL1502GB | Bosch KUL14440GB |
| Bosch KDL1955GB | Bosch KIR1832FF | Bosch KTL1503GB | Bosch KUL1470GB |
| Bosch KDL1956GB | Bosch KIR1832II | Bosch KTL1542 | Bosch KUL15A40GB |
| Bosch KDR3700GB | Bosch KIR1832SD | Bosch KTL15420 | Bosch KUR1501GB |
| Bosch KDR3701GB | Bosch KIR1835GB | Bosch KTL15420CH | Bosch KUR1504GB |
| Bosch KDR4000GB | Bosch KIR1840GB | Bosch KTL15420FF | Bosch KUR1505GB |
| Bosch KDR40420GB | Bosch KIR18443GB | Bosch KTL15420GB | Bosch KUR15440GB |
| Bosch KDR40421GB | Bosch KIR18A40GB | Bosch KTL15421 | Bosch KUR15444GB |
| Bosch KDR40422GB | Bosch KIR18V00GB | Bosch KTL15421CH | Bosch KUR1570GB |
| Bosch KDR40423GB | Bosch KIR2033 | Bosch KTL15421FF | Bosch KUR15A40 |
| Bosch KDR40424GB | Bosch KIR2033CH | Bosch KTL15423GB | Bosch KUR15A40FF |
| Bosch KGE3416GB | Bosch KIR2033IE | Bosch KTL15424GB | Bosch KUR15A40GB |
| Bosch KGN33V00GB | Bosch KIR2033SD | Bosch KTL15425GB | Bosch KUR15A40NE |
| Bosch KGN33V60GB | Bosch KIR2035 | Bosch KTL1542SD |
и д.
р.
Скачать файл ptc_servicenote_2.pdf из ветки Starter do lodwki Polar 284, sprarka danfoss TL5A
Стартер для лодок Polar 284, sprarka danfoss TL5A
Witajcie Покупка нового стартера для лодок Polar 284, wyposaonej w sprark danfoss TL5A. Niestety nie mam moliwoci odczytu modelu startera gdy uleg zwgleniu. Датчанин z tabliczki znamionowej sprarki: ДАНФОСС TL5A, 2010, 102U Szperaem troch w googlach ale nie wiem, ktry model startera wybra, waham si pomidzy: 103N0015, 103N0011, 103N0021.Zaczam schematy jeli to w czym moe pomc. З гры дзики за помоц.
abc
Бытовые компрессоры
Заметка об обслуживании на месте
Замена специальных пусковых устройств при сервисном обслуживании
Существует множество холодильных приборов, оснащенных специальным пусковым устройством
, ранее они были обозначены номерами 103N0005 и 103N0012 в части
. Теперь есть несколько более новых устройств
, которые также отличаются от стандартных устройств, которые имеют номера деталей
, 103N0015, 103N0020 и 103N0022.
Эти устройства
можно заменить одним из стандартных пусковых устройств PTC, например 103N0011 и 103N0016.
Пусковое устройство 103N0011 используется для замены 103N0005 / 12, а пусковое устройство
103N0016 используется для замены 103N0015 / 20/22. На рис. 12, который отличается позицией
тем, что оба вывода N и L глухие.
Пусковые устройства 103N0015 / 20/22 также отличаются тем, что выводы N
и L глухие, но также имеют подключение для рабочего конденсатора.
ХОЛОДИЛЬНИК И КОНДИЦИОНЕР ВОЗДУХА
abc
Заметка об обслуживании на месте
Сервисная замена специальных пусковых устройств
Рис. C
Протектор обмотки
103N0011
~
Рис.2 показана проводка, необходимая при замене 103N0005 / 12 на 103N0011. Это показывает, что соединения
, выполненные на глухой клемме N 103N0005 / 12, должны выполняться отдельно при использовании 103N0011.
Это связано с тем, что клемма N на 103N0011 подключена к основной обмотке.
При замене 103N0015 / 20/22 на 103N0016 применяются те же требования к проводке.
Данфосс не несет ответственности за возможные ошибки в каталогах, брошюрах и других печатных материалах.Данфосс оставляет за собой право вносить изменения в свою продукцию без предварительного уведомления. Это также относится к уже заказанной продукции при условии, что
таких изменений могут быть внесены без необходимости внесения последующих изменений в уже согласованные спецификации.
Все товарные знаки в этом материале являются собственностью соответствующих компаний. Danfoss и логотип Danfoss являются товарными знаками Danfoss A / S. Все права защищены.
Danfoss Limited
abc
Веб-сайт – www.danfoss.co.uk
Capswood
Oxford Road
Denham
Bucks UB9 4LH
Тел.: 0870 241 7041
Факс: 0870 241 7045
Скачать файл – ссылка на пост
Как проверить пусковое реле компрессора холодильника
по Embraco 3 минуты Прочитать
Холодильник не работает постоянно. Он включается и выключается во время цикла охлаждения, поддерживая идеальную температуру внутри шкафа. Для подключения компрессора требуется пусковое реле, оно отвечает за подачу энергии на агрегат. Реле находится в рабочей команде включения / выключения.Но когда холодильник нуждается в ремонте, как узнать, нужно ли заменять пусковое реле?
Чтобы узнать больше о проверке компрессора, щелкните здесь.
Как проверить пусковое реле: Одним из симптомов повреждения реле является нагрев холодильника и слышны определенные щелчки. Прежде чем заменить его новым пусковым реле, проведите тест, чтобы определить, действительно ли это та часть, с которой возникла проблема. Научитесь проверять пусковое реле компрессора: 1.Отключите холодильник Поскольку вы собираетесь работать в задней части, для вашей безопасности прибор не должен быть под напряжением.
Это рекомендация по безопасности, которую необходимо соблюдать при работе с частями или оборудованием, приводимым в действие электричеством. 2. Снимите разъемы реле. Снимите защитную крышку компрессора и снимите реле. Плоскогубцами, желательно плоскогубцами, возьмем коннектор провода и снимем реле. Обратите внимание, чтобы взять не провод, а разъем.Обратите внимание, есть ли на реле признаки коррозии – в этом случае замените его. 3. Определите модель пускового реле Существуют различные типы реле. Электрический блок холодильной системы определяется на основе напряжения, частоты и рабочего диапазона компрессора. 4. Проведите тест мультиметром
Электромеханическое реле EM
Шаг 1: Когда реле находится в любом положении, проверьте целостность цепи между клеммами 1 и 2 реле.Если нет, замените реле.
Шаг 2: Когда реле находится в вертикальном положении, катушка реле направлена вверх, проверьте целостность цепи между клеммами 1 и 3 реле.
Если нет, замените реле и повторите шаг 1.
Шаг 3: С реле в вертикальном положении катушкой вниз проверьте, есть ли разрыв между клеммами 1 и 3. Если есть, замените реле
Электромеханическое реле F, EG и PW
Шаг 1: Установите реле в вертикальном положении катушкой вниз и проверьте целостность цепи между клеммами 10 и 11 реле.Если нет, замените реле.
Шаг 2: Когда реле находится в вертикальном положении катушкой вверх, проверьте, есть ли непрерывность между клеммами 10 и 11 реле. Если есть, замените реле и повторите шаг 1.
Реле PTC
Шаг 1: С помощью омметра измерьте омическое сопротивление между клеммами 2 и 3. При температуре окружающей среды значения должны быть близки к значениям, указанным в списке ниже:
Реле PTC– Реле PTC 8EA 1B1X – 2.От 8 до 5,2 Ом; – реле PTC 7M4R7XXX / 8M4R7XXX / 8EA14CX– от 3,8 до 5,6 Ом; – реле PTC 8EA4BX / 8EA3BX / 8EA21CX – от 3,5 до 6,5 Ом; – реле PTC 8EA5BX – от 14 до 26 Ом; – Реле PTC 7M220XXX / 8M220XXX / 8EA17CX – от 17,6 до 26,4 Ом.
Как поменять пусковое реле Как уже было сказано, существуют разные типы реле. Когда необходимо внести изменения, не пытайтесь импровизировать или использовать не рекомендуемые решения. Это может вызвать проблемы, например, выгорание компрессора.Всегда проверяйте технический паспорт компрессора (щелкните здесь и ознакомьтесь с электронным каталогом Embraco). См. Пошаговую инструкцию по замене пускового реле: 1 – Снимите пусковое реле После обнаружения реле снимите его, уделяя особое внимание цвету и месту подключения провода. 2 – Установите новое реле Установив новое реле, подключите правильный провод к выходу реле. Реле всегда будет на двух контактах вверху, а термозащитное устройство – на контакте внизу.Установите реле и нажмите, чтобы закрепить его в компрессоре. 3 – Снова установите защитную коробку Установите защитную коробку и установите винты, которые вы вывернули, чтобы закрепить ее. Теперь вы можете снова подключить холодильник!
Помимо дополнительной технической информации здесь, на веб-сайте Cooling Club, вы также можете проверить наш канал на YouTube.
Щелкните здесь, чтобы получить доступ.
| CONSIGLIATO: Подлинный компрессор холодильника Beko 43611 | 5PCS Холодильник 2262185 Компрессор морозильника ICherter | Компрессор компрессора Liebherr 90EN | Выключатель компрессора холодильника INDESIT / реле QP3-12A J1 | Поддон для конденсатора холодильника и морозильника HOOVER COMPATİBLE | Оригинальный выключатель / реле холодильника и морозильника Leisure QP3-12A 4346040185 | Beko Холодильник Компрессор CD17660 Контейнер для конденсата CD860 Поддон для воды | Новый поддон для конденсатора холодильника Beko cda543fs | UNIVERSAL Комплект охлаждающего вентилятора двигателя компрессора холодильника и морозильника 21 Вт AC220-240 | Подлинный Aspera NMB1118Y Whirlpool Siemens Холодильник-морозильник Компрессор 481236038668 90 Compressor Compressor 15A | УНИВЕРСАЛЬНЫЙ Мотор-охлаждающий вентилятор | Компрессор. LU11BPY1 R600A СМОТРЕТЬ АЛЬТЕРНАТИВУ Холодильник с морозильной камерой | Оригинальный компрессор холодильника и морозильника Beko выключен / реле | Подлинный компрессор холодильника Beko Lamona PTC Стартер реле 4221290485 | Новый компрессор Beko для холодильника Trail 9017 Tray-Tray компрессора для холодильника Beko 28 мм для Drip 160 мм x 61 мм | Indesit Реле стартера холодильника с морозильной камерой PTC-компрессор | Samsung RS20CCMS Компрессор холодильника и морозильника Вентилятор охлаждения компрессора | Новый поддон для конденсатора холодильника Beko 5266703 | Универсальный компрессор холодильника с морозильной камерой Реле подноса конденсатора DUX | Компрессор с замораживанием ELECT 103N0021 | Поддон для сбора конденсата компрессора холодильника и морозильника Beko LEC.Подлинный номер детали 4239570200 | Подлинный компрессор Hotpoint-холодильника с морозильной камерой Реле стартера PTC 4221290485 | DANFOSS HST РЕЛЕ ТОКОВОГО ЗАПУСКА ЗАТВОР ХОЛОДИЛЬНИКА КОМПРЕССОР ЗАПУСКА 117U GSP | Beko LEC Компрессор морозильной камеры холодильника Капельный лоток. Подлинный номер детали 4846070101 | DANFOSS 117U6003 ПУСКОВОЕ РЕЛЕ ДЛЯ SC12 КОМПРЕССОРА ХОЛОДИЛЬНИКА CELLI FRIULINOX | FLAVEL Поднос для конденсата компрессора с морозильной камерой. Подлинный номер детали: 4239570200 | Поддон для сбора капель компрессора холодильника и морозильника COOLZONE.Подлинный номер детали 4239570200 | Холодильник Start 8100ZEM90-130-74 Комбинированный компрессор холодильника Power Starter | Подлинный холодильник LG ATAG с морозильной камерой MA98LAEM Компрессор TCA30071904 | Подлинный холодильник Hotpoint и морозильная камера Выключатель / реле холодильника Samsung RSG5 Q8 | A American Freezer Q8 КОМПРЕССОР | GENUINE DANFOSS ХОЛОДИЛЬНИК КОМПРЕССОР START RELAY 103N0018 | Холодильник Морозильник SAMSUNG RL41WGBP КОМПРЕССОР | DANFOSS 117U6001 HST START RELAY COIL ХОЛОДИЛЬНИК FREEZER КОМПРЕССОР | Baumatic Start реле Холодильник Морозильник Компрессорный блок DANFOSS 103N0021 | DANFOSS ВЫСОКИЙ СТАРТ МОМЕНТ рЕЛЕ COIL Friulinox ХОЛОДИЛЬНИК FREEZER КОМПРЕССОР EPMS | SECOP START RELAY COIL 103N0016 КОМПРЕССОР СТАРТЕР 230 В WHIRLPOOL ХОЛОДИЛЬНИК МОРОЗИЛЬНИК | Подлинный Embraco EMT46CLP Холодильник с морозильной камерой Whirlpool Компрессор 481281718829 | DANFOSS CELLORZER FREE 29 | BALAY FIRENZI Start Relay Холодильник-морозильник Компрессор DANFOSS 103N0021 | DANFOSS START START RELAY 117U6002 HST FRIDGE FREEZER REFRIGERATOR COMPRESSOR | FRIDGE FREEZER WHIRPOOL ARC551 | FRIDGE COMPRESSOR WHIRPOOL ARC551 901 МОРОЗИЛЬНИК Холодильное оборудование DANFOSS Starter Compressor RELAY 103N0018 | DANFOSS Start Relay Compressor Unit for GORENJE Fridge Freezer 100N0021 | Genuine Swan Fridge & Freezer Compressor Drip Tray Evaporating Pan | DANFOSS REFESS 117U60017 FREESS CURSE CURFESS 117U60017 FREESS CURSE CURSE CURRING FRESS 117U60017 HST RQ689N4WF1 КОМПРЕССОР | GORENJE CAPLE LEC Пусковое реле Компрессор холодильника с морозильной камерой DANFOSS 103N0021 | Американский холодильник с морозильной камерой DAEWOO FRS-U20DCB РЕЛЕ КОМПРЕССОРА ЗАПУСК | ХОЛОДИЛЬНИК МОРОЗИЛЬНИК EMBRDPACO | FRIDGE-МОРОЗИЛЬНИК EMBRDPACORL39THCSW КОМПРЕССОР | ХОЛОДИЛЬНИК AEG 72348-KA1 КОМПРЕССОР | КОНДИЦИОНЕР РЕЛЕ ЗАПУСКА WHIRLPOOL 103N0011 СТАРТЕР КОМПРЕССОРА 220 В ХОЛОДИЛЬНИК МОРОЗИЛЬНИК | DANFOSS 117U6010 ХОЛОДИЛЬНИК КОМПРЕССОР ПУСКОВОЙ КОЛЛЕКЦИЯ ХОЛОДИЛЬНИК ПУСТОЙ ЭЛЕКТРИЧЕСКИЙ ХОЛОДИЛЬНИК №1. Морозильная камера SAMSUNG RSG5UUMH COMPRESSOR | Американский холодильник с морозильной камерой WHIRLPOOL S20BRBB20 A / G COMPRESSOR | Американский холодильник с морозильной камерой DAEWOO DRQ29DEB КОМПРЕССОР | Бытовой черный пластиковый корпус 1/6 HP Холодильник Компрессор Реле компрессора с морозильной камерой | INDUSTRA | Компрессор с морозильной камеройХолодильник Start 8100ZEM90-130-74 Холодильник Комбинированный компрессор PTC Starter | Холодильник LEC CXR5011W РЕЛЕ ЗАПУСКА КОМПРЕССОРА | ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК BOSCH KGV321236GB КОМПРЕССОР | Холодильник с морозильной камерой BEKO LS420 8100-100 | -90 Комбинация компрессоров idge PTC Starter | Baumatic Daewoo Sandstrom Холодильник и морозильная камера Соединительный провод компрессора 20050009 | Американский холодильник с морозильной камерой LG GSL325PVQV COMPRESSOR | Американский холодильник с морозильной камерой LG GR-L207QUJA КОМПРЕССОР | BE46FRIDGE COMPRESSOR | BEFRIDGE COMPRESSOR | FRIDGE COMPRESSOR | FRIDGE COMPRESSOR | FRIDGE Холодильник с морозильной камерой Hotpoint, крепление к компрессору, резиновые ножки | Американский холодильник с морозильной камерой HAIER HRF-628IF6 ПУСКОВОЕ РЕЛЕ КОМПРЕССОРА | Холодильник с морозильной камерой HOTPOINT RFAA52K КОМПРЕССОР | Американский холодильник с морозильной камерой LG GRL207TVJA COMPRESSOR RELAY | GRL207TVJA COMPRESSOR RELAY | Американский компрессор RELAY TVJA FR реле для холодильника с морозильной камерой Scandinova Bosch Aeg Danfoss TL NLПОДЛИННОЕ Beko LEC Lamona реле выключения компрессора холодильника QP3-12A J1 CF64S BC50F | Американский холодильник с морозильной камерой LG GRL207TVJA КОМПРЕССОР TS | В ХОЛОДИЛЬНИКЕ КОМПРЕССОРА ESSOR | Американский холодильник с морозильной камерой SAMSUNG RSh2DBRS КОМПРЕССОР ПУСК РЕЛЕ ПРЕДОХРАНИТЕЛЬ | LEC ELECTROLUX ZANUSSI МОРОЗИЛЬНИК DANFOSS КОМПРЕССОР ЗАПУСК ПЕРЕДНИЙ РЕЛЕ | Холодильник HOMEKING HZ58W КОМПРЕССОР | Холодильник HOMEKING HZ58W КОМПРЕССОР | LECFREX NOSS EFRESSOR Компрессор NOSS LECFX10Американский холодильник с морозильной камерой KENWOOD KSBSX17 COMPRESSOR | Американский холодильник с морозильной камерой LG GR-L207QUJA ПУСКОВОЕ РЕЛЕ КОМПРЕССОРА | ХОЛОДИЛЬНИК МОРОЗИЛЬНИК FRIGIDAIRE FRE196A КОМПРЕССОР | Американский холодильник GRSI-морозильная камера AMANA XRS267B0ZZ GR-L207 КОМПРЕССОР | Холодильник CURRYS C55CW12 КОМПРЕССОР | Холодильник с морозильной камерой HOOVER HRFA54S КОМПРЕССОР | Samsung Американский холодильник с морозильной камерой RS7667FHCSL КОМПРЕССОР | GRUNDING COMPATİBLE Холодильник с морозильной камерой Компрессор | Поддон для сбора капельОригинальный стартер Beko PTC для компрессора холодильника QP3-12AJ1 JX / 4346040485 | ПОДЛИННЫЙ Beko LEC Lamona Выключатель / реле компрессора холодильника QP3-12A J1 | UNIVERSAL Холодильник с морозильной камерой Компрессор с морозильной камерой Двигатель охлаждающего вентилятора компрессора Beko 156 | Новый компрессор Beko Лоток CDA565FS
Релейный выключатель воздушного компрессора Прочное основание салазок предотвращает попадание пыли и грязи.
Реле давления 3 фазы 380v 400v 16a для компрессоров воздуха Новинка по доступной цене S Бесплатная доставка Реальные обзоры с фотографиями Joom. 103N0021 Реле компрессора Danfoss. Изолирующий выключатель компрессора с подсветкой OEM-качества. Изолирующий выключатель установлен и не включен (как во вспомогательном. ИЛИ ВЫ СГОРИТЕ КОМПРЕССОР. Если воздухоотводчик не подключен, он должен на мгновение включиться, а затем выключиться. Муфта компрессора вращается легко вручную Нет фреона в системе. Не есть вольтметр для измерения низкого напряжения переменного тока, поэтому невозможно проверить напряжение в цепи датчика скорости, но сопротивление отсутствует, когда система выключена.Как включать и выключать большой прибор с помощью интеллектуального переключателя Sonoff (Alexa и другие) и контактора определенного назначения (реле). Варианты герметичного реле давления Релейный переключатель компрессора кондиционера Chevrolet Suburban 1992 года находится в блоке предохранителей. 5 Наружные зеркала 61 – Не используется 62 10 Реле муфты компрессора кондиционера, муфта компрессора кондиционера 63 – Не используется 64 5 Модуль диагностики и управления подушек безопасности 65 – Не используется 66 – Не используется энергосберегающее устройство, предназначенное для автоматического отключения кондиционирования воздуха или отопления, когда контролируемая дверь или окно остаются открытыми в течение заданного периода времени.
Схема проводки реле переменного тока в автомобиле Функция сцепления и поиск и устранение неисправностей переменного тока полный york ford escape ricks компрессор кондиционера магнитный 2 провода подключение к помещению для android jeep tj toyota rav4 руководство по ремонту электрические проблемы с диагностикой csr 2004 контроллер honda odyssey… контактор, 24 В, 2 полюса , 40 ампер. Компрессор имеет автоматический выключатель давления, но в случае выхода из строя этого переключателя или возникновения утечки насос будет работать непрерывно и разрядит аккумулятор или вызовет преждевременный выход из строя вашего насоса.12 (7. Соедините эту цепь последовательно с катушкой реле, у которого N. ПРОБЛЕМЫ РЕЛЕ УЗНАЙТЕ об успешном применении пускового реле, включая правильную установку, подключение, устранение неисправностей и замену реле. Когда мой компрессор Campbell Hausfeld перестал работать , выключатель питания не мог включить компрессор. Реле и аксессуары. Я снял компрессор и проверил, приложил к нему 12 вольт, он включился, но очень медленно, у нас только что был зверь с востока, он сидел в глубоком снегу, после некоторого времени работы Реле давления воздушного компрессора; Диапазон: от 60 до 200 фунтов на кв.
дюйм, Тип порта: (1) Порт, 1/4 дюйма FNPS Арт. № 2DC09; Mfr.Поскольку он реагирует на изменение давления в системе сжатого воздуха, реле давления либо разрешает, либо сбрасывает исходящий сигнал. на электрическую неисправность. R3. R2. Электрическая неисправность (наиболее частая, обычно предохранитель, проводка, реле) – b. Реле давления (управляет воздушным компрессором) Воздушный компрессор Блок управления объемом воздуха Реле давления (управляет скважинным насосом) Электрод датчика уровня воды Два способа добавления воздуха в напорный бак В системах управления объемом воздуха используется безмасляный воздушный компрессор, твердотельная жидкость -уровневый переключатель с реле задержки времени и реле давления.Как работает реле Каждое реле имеет по крайней мере две цепи, проходящие через него: цепь низкого тока, или цепь УПРАВЛЕНИЯ, и цепь высокой силы тока, или цепь нагрузки. контакт включен последовательно с катушкой контактора двигателя компрессора. Я также поставил отремонтированный компрессор кондиционера (надеюсь, что он прослужит), новый осушитель ресивера и водяной насос.
Базовый блок в модульной коробке обеспечивает питание сцепления. Достаточно компактный, чтобы поместиться в сумке для инструментов, этот компрессор легко справляется с шинами мотоциклов, квадроциклов, автомобилей и тяжелых внедорожников.. Максимальное давление отключения: 35 бар. Когда доступны результаты автозаполнения, используйте стрелки вверх и вниз для просмотра и ввода для выбора. Напольное крепление компрессора ослаблено. Затем насыщенный маслом воздух сбрасывается обратно в отстойник. для INSIGHT 2010-2014, переключатель реле предохранителя автомобильного компрессора для Acura Honda Accord Civic, для CROSSTOUR 2010-2013, реле воздушного компрессора, список пакетов:, вес упаковки: прибл., 9 * 0, размер: 2, для RL 2005-2012, для CIVIC 2006-2014, 3 * 1, для FIT 2007-2014, это идеальный выбор, если вам нужно реле компрессора, для RLX 2014, для ELEMENT 2003-2011, 1 * воздушный компрессор… 1994-1996 Cherokee Реле высокого давления.5 (11) кВт / 20 л. Один из наиболее важных компонентов любой воздушной системы, необходимый для работы воздушного компрессора.
Цепь защищена; 1:20: Реле фары, реле муфты компрессора кондиционера, реле звукового сигнала, модуль центрального таймера (VTSS) 2:15: Переключатель положения стояночного / нейтрального положения (автоматическая коробка передач), переключатель фонаря заднего хода (механическая коробка передач) Компоненты давления Выключатель. Re: Выключатель реле кондиционера – Форд Таурас 2001 года выпуска. Переключатель давления Acouto Firestone, переключатель контроля давления воздуха универсального автомобильного компрессора 12 В (90–120 фунтов на кв. Дюйм) от Acouto.Или реле / реле давления Viair-
– 110 PSI ON / 145 PSI OFF P / N – 90 PSI ON / 120 PSI OFF P / N – 165 PSI ВКЛ / 200 PSI ВЫКЛ. Для 12-вольтовых систем только до 40 ампер. Нет MG CTL, нет маркировки кондиционера на нижней стороне крышки блока предохранителей. 49. Допуск UL / CSA необязателен.
04 – 30 долларов. Пытаюсь диагностировать выпускной бал с помощью старого воздушного компрессора, который я купил. Он должен вращаться плавно, без «икоты» (обязательно полностью выключите воздушный компрессор!).Вы можете идентифицировать компрессор York по идентификационной табличке. Бесплатная доставка. Этот воздушный компрессор имеет высокую тактовую частоту, поэтому он разрушал так много переключателей. В наличии. Воздушный компрессор подключается к аккумуляторной батарее с помощью легкодоступного переключателя. K. Это реле давления воздушного компрессора является заменой OEM, доступной для всех поршневых воздушных компрессоров. P / N – 165 фунтов / кв.дюйм ВКЛ / 200 фунтов на квадратный дюйм ВЫКЛ. Ваш компрессор приводится в движение не ремнем и электрическим сцеплением, он приводится в движение собственным высоковольтным трехфазным электродвигателем, который приводится в действие с переменной скоростью трехфазным переменным током, подаваемым на него от инвертора. Часто используются датчики температуры.
для контроля температуры охлаждающей жидкости компрессора, масла и воздуха на входе, а также температуры нагнетаемого воздуха и регистрации изменений.Воздушные резервуары 13 Реле низкого давления 12 Воздушные дроссельные клапаны 29 Обратные клапаны 25 36 Воздушный резервуар 37 Релейный клапан измерения нагрузки 38 Релейный клапан модулятора ABS DAF 95X КОМПРЕССОР Заменяет 911 504 504 0 (1736785) 911 504 920 2 Головка цилиндров Описание. Модели и варианты реле давления воздуха Рабочий компрессор. Если компрессор выключается и включается, вы услышите странные звуки. Включите зажигание и проверьте, включен ли компрессор. Предназначен для использования с одно- или трехфазными поршневыми воздушными компрессорами Ingersoll Rand.Холодильнику требуется компрессор, чтобы поддерживать холод в помещении. В основном прямо в середине коробки воздушный поток медленно просачивается вниз в резервуар, где он течет каждые 15 минут или чаще. Реле муфты компрессора (MGCLT). Умные контакторы. Получите подходящие детали.
Для хранения сжатого воздуха в комплект входит большой резервуар, обеспечивающий до 100% рабочего цикла и увеличивающий объем воздуха. В системах кондиционирования и теплового насоса используется контакторное реле (обведено слева), потому что небольшая цепь и переключатели настенного термостата 12-24 В не способны выдерживать более высокое напряжение, используемое двигателями компрессора / конденсатора.00. Реле воздушного компрессора, реле предохранителя автомобильного компрессора для Acura Honda Accord Civic Спецификация: Материал: пластик Цвет: черный Номер детали производителя: 39794-SDA-A05 / 39794-SDA-A03 Размер: 2.) Принадлежность согласно EN 60947. ДЕТАЛИ КОМПРЕССОР С РУЧНЫМ УПРАВЛЕНИЕМ МОДЕЛЬ P185 WJD КОД G В этом руководстве содержится важная информация по технике безопасности. 55 7. Перейти к началу галереи изображений. 6. Переключатель в маленьком шланге (на стороне жидкости или на стороне высокого давления) предназначен для вентилятора конденсатора. Найдите реле муфты кондиционера, проследив провод, соединяющий разъем компрессора кондиционера с реле.
) Избыточное масло или вода в тормозной системе – недостаточно сливаются из резервуаров. Выучить больше. Даже если вы собираетесь использовать ручной переключатель с помпой, реле давления гарантируют, что вы не создадите избыточное давление. Это электрический переключатель, который сообщает компрессору, когда включать или выключать, в зависимости от потребности в холодном воздухе внутри устройства. . Однако, если муфта компрессора кондиционера вращается свободно, каждое реле высокого или низкого давления. Реле содержит катушку низкого напряжения и переключатель высокого напряжения, которые иногда называют «контактными точками».Выключатель реле компрессора кондиционера было очень легко снять и заменить. Реле двигателя компрессора подвески. Каков правильный диапазон включения и выключения насоса? Реле / реле давления Viair-: 90psi вкл. / 125psi выкл. -Компрессор пропускает излишки масла. Портативные компрессоры ARB поставляются в комплекте с 19-футовым воздушным шлангом, комплектом для накачивания, зажимами для аккумулятора, жестко установленным переключателем активации и профессиональной защитой цепи.
Sears PartsDirect предлагает детали для воздушного компрессора Craftsman на 60 галлонов, необходимые для бесперебойной работы пневматических инструментов Condor Pressure Control.Реле следует использовать для переключения нагрузок с более высокой силой тока, таких как компрессор, в то время как реле давления можно использовать для активации реле при низкой нагрузке реле. Выпустите воздух из бака, чтобы достичь давления включения, чтобы реле давления попыталось перезапустить двигатель для наполнения бака воздухом. Под капотом я вынул предохранитель реле кондиционера и перемыл провод от одного контакта к другому, и муфта переменного тока сразу включается, но не выключается (потому что провод не является реле). Я заменил реле на новый, купленный в Autozone, но он все еще не работает.Расход воздуха 35 кубических футов в минуту. Недостаток масла в картере. Обычно блок реле (черного цвета) находится справа или слева под капотом и перед колесной аркой. Воздушная сторона компрессора часто подсоединяется к резервуару воздушного ресивера перед трубопроводом, чтобы обеспечить легкий доступ к местам подсоединения воздуха.
Почти каждая электрическая система в автомобиле питается от какого-либо переключателя или электрического реле, и система кондиционирования и компрессор не являются исключением. Если воздушный компрессор продолжает работать после нормального отключения, а реле давления уже было заменено, дайте компрессору подождать, пока давление в баллоне не превысит нормальное отключение на 15 фунтов на квадратный дюйм.Реле давления (P-переключатель) Разгрузчик воздушного компрессора Шпилька заземления Горячий стержень 14 AWG Красный провод (провод к тумблерному переключателю) Клемма MP 800 реле Bussman Клемма MP 150 1 3 4 2 Синий провод 16 AWG (провод к тумблерному переключателю) Sot A 50 A 1 Воздушный компрессор 2 3 4 Реле давления разгрузочного устройства 18 AWG, черный, 12 дюймов, для тяжелых условий эксплуатации, 4 порта, 26 А, регулирующий клапан реле давления воздушного компрессора, 140–175 фунтов на квадратный дюйм. Не сбрасывайте со счетов возможность того, что у вас может быть неисправное реле давления на линии.
Реле давления контролирует давление хладагента внутри контура переменного тока.(КОМПРЕССОР +) (ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ) ПЛОСКАЯ ШАЙБА – ГАЙКА МАШИНЫ С ВИНТОВЫМИ ГАЙКАМИ ВОЗДУШНЫЙ КОМПРЕССОР УСТАНОВИТЕ ЖГУТ РЕЛЕ 7 x 2 1 Выберите безопасное место в пределах 3 футов от воздушного компрессора. Высококачественный кабельный жгут с автомобильными контактами аккумуляторной батареи типа «крокодил» и схемой управления автомобильным реле с приводом от реле давления. com. 82 5+ В наличии Товар # 93730 Замена реле компрессора для некоторых кондиционеров Coleman Mach. Телефон 82-32-6792147 Адрес 294-1 Gogang-dong, Ojung-gu, Ansan, Gyeonggi-do,… Что делает переключатель реле кондиционера? Реле кондиционера (A / C) – это реле, используемое для подачи электроэнергии на компрессор кондиционера и муфту компрессора кондиционера при включении системы.Выберите магазин, чтобы увидеть цены и наличие. (Обязательно проверьте масло в компрессоре) Мигание зеленой лампы переключателя A / C указывает на наличие проблемы в системе A / C.
Полностью накачивает автомобильные шины за 3 минуты или меньше. Если реле остается закрытым, когда ключ зажигания установлен в положение LOCK (0) и компрессор работал, это создает достаточную паразитную тягу для разрядки аккумулятора. Затем есть пневматическая подвеска на 10 ампер 2. Рабочий цикл 75 CFM, 100% при максимальном давлении 100 фунтов на кв. Дюйм, 200 фунтов на кв. Дюйм.0l Бинарный переключатель высокого давления, совместимый с OEM # 4796072 Нормально открытый HP Открытый 450psi HP Закрытый 335psi LP Закрытый 32psi Фитинг M10-1. Это НОВОЕ реле. Комплект пускового реле компрессора холодильника Frigidaire 5304491941. Когда дело доходит до вашего Honda Accord, вам нужны запчасти и продукция только проверенных брендов. Компрессор работает нормально, воздушный бак заполнен до 120 ° C; проблема: воздух не переходит из бака в шланг через ручку регулировки давления. Реле муфты кондиционера передает мощность, как выключатель, от органов управления внутреннего кондиционера автомобиля на компрессор кондиционера, включая муфту компрессора.
Это будет работать только в том случае, если логика запуска вентилятора управляется реле, которое посылает положительное напряжение для запуска вентилятора. 5 Переключатели переднего стеклоподъемника, переключатель зеркала 56 15 Насос омывателя ветрового стекла 57 15 Блок управления блокировкой рулевой колонки 58 – Не используется 59 30 Нагреватель топлива 60 7. 2) Я подключу его к блоку предохранителей с автоматом на 20 ампер. Мой вопрос заключается в том, могу ли я просто поставить таймер между… Без переключателя тепловой перегрузки воздушного компрессора, если бы в двигателе было какое-либо условие, которое заставляло его нагреваться, в конечном итоге само тепло разрушило бы двигатель компрессора.Переключатель на приборной панели включает реле, но только если обороты находятся в правильном диапазоне, давление в системе переменного тока не слишком низкое или слишком высокое, а температура испарителя не слишком низкая. Релейный переключатель компрессора кондиционера будет обозначен соответствующим образом.
Компрессор и Square D от Schneider Electric 9013FHG19J39M1X 9013FHG Реле давления воздушного компрессора, отключение 135 фунтов на кв. Дюйм, фиксированная разница 30 фунтов на кв. пусковое реле компрессора: 1. Электрическая схема воздушного компрессора – электрическая схема конденсатора воздушного компрессора, электрическая схема стартера воздушного компрессора, электрическая схема воздушного компрессора. Каждая электрическая конструкция состоит из различных частей.СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ. Когда требуется воздушный компрессор с базовой нагрузкой, он должен автоматически запускаться и загружаться по команде главного контроллера. Проверьте кондиционер, чтобы убедиться, что он работает. Внимательно посмотрите на диаграмму выше. Цель этой книги – помочь вам построить воздушные системы Meritor WABCO Truck and Tractor. Прибытие: вторник, 22 июня Подробнее. Для тестирования реле необходимо использовать автомобильный прибор для проверки цепей, потому что многие современные автомобили и грузовики с компьютерным управлением используют компьютер для подключения переключателя воздушного компрессора ARB и кронштейна реле – монтажного кронштейна воздушного компрессора KAON ARB Prado и FJ Cruiser.
задержки от 7 до 10 дней, причем больше всего пострадали регионы Мельбурн и Большой Сидней.Инструкции по установке компрессора. Настройка давления: 115 – 150 фунтов на квадратный дюйм. Он работает так же, как и любое другое реле, и часто управляется кнопкой с надписью «A / C». Федеральный стандарт безопасности автотранспортных средств 121 определяет, как это должно быть сделано для внедорожных транспортных средств. Модель 210 рассчитана на 4 кубических футов в минуту при 90 фунтах на квадратный дюйм и на 8+ кубических футов в минуту. Запустите автобус и подключите соединитель к переключателю на большем шланге, а если компрессор запустится, замените циклический переключатель низкого давления. Контроллер переменного тока обеспечивает прибл.Причина этого в том, что компрессор качает гул, моя первая мысль была в том, что в системе все еще есть воздух. Реле кондиционера Амана. 68 & БЕСПЛАТНАЯ доставка. До 1. Есть три предохранителя плюс реле. Устройство запуска компрессора и конденсатор. 5 из 5 звезд.
Я перемещаю его из своего магазина в дополнительную комнату в задней части здания. Опираясь на более чем 50-летний опыт работы с мобильными кондиционерами, отремонтируйте один раз и отремонтируйте разъемы в стиле оригинального оборудования. Литая пластиковая конструкция. Должна быть возможность перевернуть его.Выключатель включает и выключает питание двигателя компрессора. Реле пневмоподвески в навигаторе 2003 года расположено со стороны пассажира, а компрессор находится в передней нижней части рядом с противотуманными фарами. Ссылка на деталь: Переключатель воздушного компрессора: 220 В, 20 А, 2-полюсный. Например, я обнаружил, что двухполюсный переключатель на 20 А и 220 В очень хорошо работает как переключатель включения / выключения для воздушных компрессоров, как описано в этом электрическом проекте. Как только ваш дом достигнет установленной температуры Среди широкого ассортимента товаров, выставленных на продажу, Air Switch становится одним из самых популярных.Обычно, когда кондиционер включен, компрессор использует энергию от ремня вентилятора для преобразования хладагента (R12 или R134a, часто называемого Freon ™) из газа в жидкость.
Без реле тепловой перегрузки воздушного компрессора, если в двигателе возникло какое-либо состояние, которое заставляло его нагреваться, в конечном итоге само тепло разрушило бы двигатель компрессора. Артикул:
–
–
Категория: Электрооборудование. Специалисты по холодильной технике и кондиционированию воздуха знают, что герметичный компрессор является сердцем системы охлаждения.По сути, этот переключатель может включать или выключать насос, клапан, двигатель при достижении определенного давления. 68. Давление Sw. Номер детали: S615. По телефону 800-298-1624, чтобы заказать аксессуары и запчасти Bulldog Winch, номер детали BDW42035, или заказать онлайн в etrailer. 0. Я видел, что у Advance есть реле для компрессора. Дешевые манометры, покупайте качественные инструменты напрямую из Китая. Поставщики: DC 12V 0 20Mpa Переключатель давления воздушного компрессора Цифровой манометр Выход реле Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия.
Легкий возврат.Проверка изоляции двигателя. Пневматическая тормозная система на транспортных средствах большой грузоподъемности предназначена для преобразования давления воздуха в механическую энергию для активации фундаментных тормозов. 7 фунтов стерлингов. Реле запуска компрессора 117U6001. 240 долларов. 5/2 – Электрический пневматический клапан Цилиндр двойного действия Воздух Воздушный компрессор Пневматический бак Воздушный фильтр Манометр Регулятор давления 2010 Honda Odyssey Реле управления компрессором кондиционера 2009 Honda Odyssey Реле управления компрессором кондиционера 2008 Honda Odyssey Реле управления компрессором кондиционера 2007 Honda Реле управления компрессором кондиционера Odyssey 2006 Реле управления компрессором кондиционера Honda Odyssey 2005 г. Компрессор кондиционера Honda Odyssey 2005 г. Как заменить воздушный фильтр салона; Показывай меньше.Поиск и устранение неисправностей сигнальной цепи кондиционера • Коды неисправности HVAC • Перегоревший предохранитель № Автомобиль Значок.
2,380 товаров. Реле давления. 1. Компрессор не выключается – a. отсек (Ford рекомендует отсоединить аккумулятор). Реле № 5 – реле топливного насоса, а также в КОРОБКЕ PD BOX – мини-предохранитель на 20 ампер. После добавления hb psy2 через десять секунд после начала подачи сигнала сирены воздушные рожки добавят непрерывный мощный звук, пока сигнализация не будет снята с охраны или не остановится. Здесь, в Advance Auto Parts, мы работаем только с лучшими надежными брендами продуктов и запчастей для реле кондиционирования воздуха, поэтому вы можете делать покупки с полной уверенностью.переключатель блока предохранителей) 2. 5 и 4. ПРАВИЛА КОМПРЕССОРА: Работа компрессора с давлением более 120 фунтов на квадратный дюйм – 145 фунтов на квадратный дюйм при выключенном состоянии значительно сократит срок службы вашего компрессора. Компрессор представляет собой трехфазный агрегат со звездой-треугольником, и я приложил его схему. Обойти реле. Если реле сцепления выходит из строя, компрессор не работает, и кондиционер не производит холодный воздух.
61 доллар. Должна ли муфта компрессора переменного тока вращаться свободно? Муфта компрессора кондиционера может свободно вращаться при полном выключении. Condor USA является дочерней компанией Condor-Werke GmbH, пионера в области регулирования давления, основанной в 1893 году.-Повышенное давление масла в двигателе. 93. 45. Компрессор Mercedes-Benz CLS-класса и E-класса, расположение реле / предохранителя. Воздушные компрессоры обычно питаются от 120 В переменного тока. Привет, я хочу выключить воздушный компрессор с помощью таймера, к которому я подключил ссылку, которую я буду использовать. Входящая и исходящая проводка подключается через клеммы к реле давления. Без этого реле компрессор кондиционера не будет иметь питания, и система кондиционирования не будет работать. Подлинный номер OEM № B1256553 | Пункт RC № 2645810.На усилителе переменного тока есть реле, плата которого спрятана в кармане испарителя под приборной панелью со стороны пассажира. Изучите автомобильные компрессоры.
Или лучшее предложение. Добавить все в корзину. Продавец GrowKart. Продается компанией SIM Supply. Стартеры, управляющие насосами или двигателями компрессора. Продается компанией Buckeye Tool Supply. Прыгайте на компрессор, и он запускается, и воздух начинает дуть холодным. При замене компрессора пневмоподвески рекомендуется всегда устанавливать новое реле. Проверьте потребляемый ток с помощью токоизмерительных клещей.Реле давления воздушного компрессора с выбором ВЫКЛ / АВТО Это в основном комплексное решение для небольших компрессоров. Я не хочу покупать реле давления, если я не знаю, что это реле давления воздушного компрессора для поршневых компрессоров. Не уничтожайте это руководство. 3. Они позволяют небольшому контуру управлять превосходным контуром потока с помощью электромагнита, управляющего потоком электричества внутри контура. Используя 12-вольтную контрольную лампу, подсоедините зажим «крокодил» к отрицательной клемме аккумулятора.Реле давления регулирует автоматическое включение и выключение компрессора при высоком и низком давлении.
Смотреть видео. Хотя существует несколько различных конструкций переключателей воздушного компрессора, типичный переключатель состоит из шести компонентов: Клеммы: Реле давления замыкает или разрывает электрическую цепь, тем самым сообщая воздушному компрессору, когда нужно включить. Более длинный ход дает больший объем, что приводит к увеличению CFM (кубических футов в минуту). 11 долларов. Реле температуры немного сложнее и включают датчик плюс возможность посылать сигналы.Они находятся в большом блоке предохранителей под капотом. Неисправен датчик скорости компрессора. Бейн, автор статей в eHow. Проверка реле муфты кондиционера – это процесс устранения возможных сбоев соединения. 6 * 1,8 см / 0. Я действительно видел, что вы написали, что некоторые реле были заменены, но я не был уверен, что это… Смарт-контакторы. №4. Если вы настаиваете на поддержании давления выше 140 фунтов на квадратный дюйм, – Давление воздуха в пневматической тормозной системе выше нормы из-за неисправного механизма разгрузки или неисправного регулятора.
97. ★★★★★. имеет 4 винта.Затем из двигателя выходят 3 провода (модель Smith and Jones № D563S2C S / N 369841148,… срабатывает реле перегрузки компрессора. Каждый компонент НОВЫЙ и НЕ восстановлен. AC Delco является производителем запчастей GM (OEM). Общая стоимость . Имеется предохранитель на 50 ампер, который питает компрессор.19 В системе с воздушным компрессором с частотно-регулируемым приводом правильного размера, воздушные компрессоры с базовой нагрузкой должны управляться простым управлением запуском / остановом, дискретным управлением или замыканием или размыканием контактов реле. По инструкции они должны были быть подключены к ключу на аксессуаре.В конце концов я вытащил и реле, в основном из-за его мертвого веса, но в этом не было необходимости. Последний. Номер детали производителя W10613606. Реле давления MDR3 (США) от Condor USA. Обычно это включение и выключение… Кондиционер воздуха в сельском хозяйстве, Детали и расходные материалы для кондиционирования воздуха, Конденсаторы, Испаритель, Радиатор, Воздуходувка, Переключатели Пусковое реле кондиционера Coleman RV для использования с кондиционерами Coleman Mach серии 8332.
Если реле остается закрытым, когда двигатель и кондиционер работают на более низкой скорости, давление в кондиционере может резко возрасти, в результате чего предохранительный клапан компрессора откроется и потеряет свою работу. Мой воздушный компрессор перестал работать, низкий уровень слишком высок Nissan Механик: Рон, сертифицированный техник ASE ответил 4 года назад Реле сцепления на вашем Altima 2012 года встроено в IPDM (панель предохранителей под капотом и не обслуживается отдельно.Когда вы включаете систему, таймер запускается. 9 19 Eur Реле давления воздушного компрессора для 3-х фазного двигателя 380 В Sk22. Термостат внутри холодильника сообщает компрессору, когда нужно включать и выключать. 7. 47 долларов. 1994-1996 Jeep Cherokee 2. Большинство воздушных компрессоров управляется реле давления. он пропускает воздух из коробки реле давления. Самый популярный в нашем ассортименте высокопроизводительный воздушный компрессор ARB полностью изготовлен из легких высококачественных материалов и доступен как в портативной, так и в мобильной конфигурации.
Там написано: «сгруппированы в моторном отсеке, рядом с отсеками блока зажигания / впрыска». Parts Express 330-075 5-контактное гнездо реле 12 В постоянного тока для реле типа Bosch. Однако, если реле выходит из строя, компрессор может никогда не включиться, поэтому вам, возможно, придется обойти систему реле холодильника. ДОБАВИТЬ В КОРЗИНУ. Цифровой настенный термостат для двухступенчатого кондиционера и газовой печи Coleman MACH. Шаг 3: Установите новое реле. Это означает, что реле давления работает правильно. В моделях SS3, SS4, SS5, TS5 и 2340 (однофазные) тепловая перегрузка расположена снаружи 5.Релейный переключатель топливного насоса находится в основном блоке и обычно находится на крыле со стороны водителя в черном ящике. Компрессор расположен в передней части передней левой колесной арки. Реле температуры определяет уровни температуры. Поиск и устранение неисправностей в цепи муфты компрессора кондиционера 2. Автоматический выключатель муфты компрессора (40 А) AUX BAT Переключатель термостата кондиционера или реле компрессора (поколение IV) Тройной переключатель отсечки высокого давления – 406 фунтов на квадратный дюйм Отсечка низкого давления – 30 фунтов на квадратный дюйм, электрический Включение вентилятора – заданное давление 254 фунтов на кв.
Дюйм для заземления реле вентилятора Заземление электрического вентилятора Темно-синий 30 85 87 86 30 85 86 87 87a Логика реле Реле электрического вентилятора Синий Вы нажимаете кнопку включения, которая активирует переключатель цикла, который включает реле давления, которое посылает питание на PCM.Идеально подходит для райдера, который не хочет беспокоиться о давлении воздуха в воздушном баллоне. 45 Красивая электрическая схема реле компрессора Danfoss. Прямое реле используется в автомобильной промышленности для ограничения и ограничения потока электричества к различным электрическим частям внутри автомобиля. Есть две (2) наиболее распространенные причины возникновения этой проблемы: A. Вопрос, по которому я мог бы воспользоваться помощью: я не могу найти релейный переключатель в блоке предохранителей в моторном отсеке. Реле давления для воздушного компрессора – это просто устройство, которое реагирует на изменение давления воздуха в системе и либо открывает, либо замыкает цепь, чтобы вызвать действие в ответ на изменение давления в системе.
Введите этот номер модели в поле «Быстрый поиск» в правом верхнем углу экрана, нажмите «Перейти». Применимость 5 унций: для HONDA: для ACCORD 2003-2014 для CIVIC 2006-2014 для CR-V 2007-2014 для CR-Z 2011-2014… Он поставлялся с реле давления, которое будет выключать устройство при 200psi и включать его как только давление в баллоне упадет ниже 165 фунтов на квадратный дюйм. Быстрая доставка в тот же день. (36) 36 оценок продукта – Сверхмощный 4-портовый регулирующий клапан реле давления воздушного компрессора 26 А, 140–175 фунтов на квадратный дюйм. Вся цепь управления системой кондиционирования / отопления будет включать остальные функции термостата и, возможно, еще 2 или 3 реле.подача воздуха через патрубок или другую часть воздуховода для аспирации двигателя. когда он работает, это может отрицательно сказаться на производительности компрессора. Когда это происходит, система HVAC не может выдувать воздух. 129 долларов. ely Подключите переключатель в N. Оригинальные высококачественные детали реле компрессора холодильника Jenn-Air и другие детали на складе, быстрая доставка и отмеченное наградами обслуживание клиентов.
Замена реле стартера. найти магазин Полностью собранный и проверенный на производительность воздушный компрессор смонтирован в качественном жестком футляре. Чтобы перезагрузить поршневой воздушный компрессор, подождите, пока компрессор остынет, а затем нажмите кнопку сброса, прежде чем снова пытаться включить агрегат. 5 из 5 звезд. Релейный переключатель переменного тока не позволяет машине остыть изнутри, и я потерял оригинальную деталь, чтобы узнать номер, чтобы заказать другую, так что еще я могу сделать? Соответствующее содержимое реле компрессора кондиционера.Снимите головку блока цилиндров компрессора и осмотрите верхнюю часть поршня на предмет посторонних предметов, очистите, добавьте новую прокладку и снова соберите головку. Реле контактора кондиционера / теплового насоса. viair 80 ампер 12 В сверхмощное реле для. Вставные реле используются, когда машина должна управлять цепью с сигналом пониженной мощности или когда несколько цепей должны быть подключены к основному компрессору Магнитный стартерный двигатель Подключите питание к магнитному пускателю через выбивной штекер в верхней части стартера.
Магнитный пускатель – это большое реле, которое переключает сильный ток от основной линии питания в ответ на сигнал от реле давления.- Фитинг порта NPT 1/8 ″ (M). 36. * Допуск: ± 5%. Инженеры-конструкторы или покупатели могут захотеть проверить различные фабрики и производители воздушных переключателей, которые предлагают множество связанных вариантов, таких как переключатель, переключатель давления и электрический переключатель. воздуха. Доступны как проводные, так и беспроводные … Реле запуска компрессора (51) Это реле запуска компрессора отвечает за поддержание температуры морозильной камеры, подавая питание на компрессор, по существу действуя как переключатель включения и выключения компрессора.Реле в системе кондиционирования вашего автомобиля или легкого грузовика управляет компрессором. 1) можно ли использовать ромекс 12-3. Если предохранитель перегорел, переходите к реле сцепления. СВЯЗАННЫЕ: 6 симптомов неисправного компрессора переменного тока Это электрический переключатель, который сообщает компрессору, когда включать или выключать, в зависимости от потребности в холодном воздухе внутри устройства.
Если это не разблокирует компрессор, вам придется заменить компрессор, кондиционер или конденсаторный блок теплового насоса. Шаг 4: Проверьте кондиционер.Как и в системе кондиционирования воздуха, термостат сообщает реле. Реле муфты компрессора кондиционера, соленоид муфты компрессора кондиционера, реле компрессора пневмоподвески (2003-2004), соленоид 4×4 интегрированных концов колес (IWE): 12: 10: 2003-2004: реле контроля скорости, сервопривод контроля скорости : 15: 2005-2006: Реле топливного насоса, выключатель топливного насоса, модуль привода топливного насоса, двигатель топливного насоса: 13: 10 Автомобиль 03 wrx. Однофазный магнитный стартер мощностью 5 л.с. Совершенно новый 7. Вместо кондиционера используется реле – дистанционный переключатель.P / N – 140 фунтов на квадратный дюйм при включении / 175 фунтов на квадратный дюйм при выключении. 5-2-1 Компрессор Saver CSRU3 Комплект жесткого запуска, реле потенциала, пусковой конденсатор, напряжение от 208 до 240, номинальное напряжение контактов 35 (А) 0.
Если у вас нет воздушных шкафчиков, и вы будете использовать воздушный компрессор исключительно для надувания и спуска воздуха. шины, то вы можете не обращать внимания на провода, помеченные Switch 1 и Switch 2. Бестселлер автомобильных переключателей давления воздуха на замену. Реле стеклоочистителя заднего стекла. Регулятор воздушного компрессора контролирует количество воздуха, поступающего от компрессора к пневматическим инструментам.Этот простой механизм замыкает цепь и позволяет подавать питание на двигатель, пока давление в системе ниже заданного значения. Реле электродвигателя стеклоочистителя. Разница в том, что в этих системах, когда сжатый воздух проходит через один контур, сила этой энергии размыкает переключатель и начинает течь во второй контур. Устранение неисправностей воздушного компрессора важно, поскольку оно может помочь операторам обнаружить незначительные неисправности. Однако в обеих этих разновидностях, как и в любых других типах реле, должен присутствовать датчик, чтобы переключение могло произойти.
Реле звукового сигнала системы безопасности автомобиля: 37: 10: IPDM (реле зажигания №2 (модуль управления уровнемера), реле зажигания №3 (предупреждающий зуммер, двойной переключатель (переключатель систем предупреждения), реле удержания тормоза интеллектуального круиз-контроля (ICC), интеллектуальный круиз) Датчик управления (ICC), привод педали акселератора, блок управления усовершенствованной системы помощи водителю (ADAS) Этот портативный воздушный компрессор большого объема заполняет шины за три минуты или меньше. Их продукция надежна, и они просто работают! НИКАКИХ сюрпризов, что еще я могу сказать! Подробнее.Поскольку реле прикреплено к предохранителю, проверьте, не перегорел ли предохранитель или нет ли видимого оплавления на реле или вокруг блока предохранителей. Если вы используете переключатель. Заводские переключатели варьировались в цене от 17 до 215 долларов, я построил это устройство всего за 187 долларов (не считая времени). ОСОБЕННОСТИ. Сюда входят как рабочий конденсатор, так и пусковое реле.
Что касается вашего Honda Pilot, вам нужны запчасти и продукция только проверенных брендов. Продукция Condor. В вашем холодильнике используется компрессор, чтобы сохранять внутреннюю часть устройства холодной.Это похоже на нагромождение проводов, но вы будете использовать только один из них. Когда вы выключаете переменный ток, контактор поднимается, блокируя питание. Если давление станет слишком высоким или слишком низким, это может привести к повреждению всей системы. 14. Щелкните, чтобы увидеть полный ответ. (10 футов) 8-го калибра, луженая, 100% бескислородная медь, гибкий красный кабель питания. В дополнение к реле компрессора вам потребуются… красный провод калибра 10, черный провод 18 калибра, сверхтонкая конструкция из медных нитей, держатель предохранителя с двумя предохранителями на 40 А, 5-контактное реле 12 В / 40 А с предварительно подключенными проводами … Самое желанное Компрессор York – 210.Также имеется кнопка ручного сброса, которую можно переключить на автоматический сброс.
Если ваш воздушный компрессор не отключается после достижения полного давления отключения или не запускается снова после падения давления в баллоне, проблема может быть в реле давления. Все, что вам нужно сделать, это подключить выход тройного переключателя к реле (ам) вентилятора для полной скорости. Если двигатель потребляет чрезмерный ток: попробуйте провернуть компрессор вручную. 95. – Противодавление от картера двигателя. 15 долларов. Универсальное пусковое реле, используемое во многих холодильниках, морозильниках, холодильниках с морозильной камерой и холодильных установках для вина.Остальные оставьте неиспользованными. В комплект входят компрессор, осушитель ресивера, расширительный клапан и уплотнительные кольца, не входят коллекторы – для комплекта коллектора Закажите 451-1173K 890-1171 Ag A / C Комплект – реле давления John Deere Viair с реле от VIAIR. Были протестированы на срок службы более 10 000 циклов. Схема активирует реле, когда давление в системе превышает заданное значение.
Выберите автомобиль. Важное примечание: этот продукт доставляется только наземным транспортом. Типичный пример установки – подключение AIR-SAVER-LS к выключателю света.… Мы специализируемся на производстве деталей и компонентов – разъемов, переключателей, реле и т. Д. 5 A) в блоке предохранителей / реле под капотом и № Q. 3 Основные нарушения подачи воздуха: 1. Это то, что мы используем на наши инсталляции выставочного качества. «Когда термостат включается, сигнал низкого напряжения активирует соответствующее реле. Привет, я подключаю компрессор 240 В к двигателю на 17 А. Подлинный OEM-компонент № 0130M00096 | RC № 3195871. 99. Вы должны убедиться, что в компрессоре достаточно масла для нормальной работы.Компоновки ЖК-контроллера и блока управления реле Установка Plug n Play Установка без Plug n Play Схема без Plug n Play Схема подключения пневматического двигателя / ВВС Предварительная установка датчика высоты и Советы по настройке и функциональности компрессора (Экран настройки № 1) Время, давление Настройка переключателя и допуска (экран настройки №2) MikeJT.
29 долларов. Реле давления – это механическое устройство, которое использует давление воздуха для управления работой электрического воздушного компрессора. Доступен с реле перегрузки. 68 $ 61.Как установить реле давления на воздушный компрессор. Привет всем, может кто-нибудь помочь мне найти реле и предохранитель компрессора с пневмоподвеской моего Виано 2006 года выпуска. Реле компрессора кондиционера Coleman Mach Разместите первым отзыв для этого продукта $ 82. Однофазный магнитный пускатель 220-240 вольт мощностью 5 лошадиных сил в стальном корпусе. Когда это происходит, срабатывает муфта компрессора или нет? Ваш заряд может быть низким, и по мере того, как двигатель нагревает хладагент, он расширяется, достигая порогового значения низкого давления.Компрессор, который запускается последним в системе, – это запаздывающий компрессор. Компрессор не включается – а. Комплект реле компрессора кондиционера Coleman Mach. Поиск на странице магазина ввод 3. Купите реле давления Ingersoll Rand для 2-ступенчатого компрессора, 23474653-R в Tractor Supply Co.
На нем компоненты схемы показаны в упрощенной форме, а также возможности и сигналы, связанные между устройствами. Каждый компонент должен быть установлен и связан с другими частями особым образом. Реле отключения кондиционера (A / C) предназначено для отключения компрессора кондиционера путем отключения муфты компрессора A / C.Перейти в конец галереи изображений. Если это так, значит, вы успешно заменили реле компрессора. 3)… Воздушные компрессоры и насосы. Автомобиль: Приус 2010 года выпуска. Чтобы обойти реле, снова подключите кондиционер. Модель № 9013FHG52J59X UNSPSC № 39121506 Страница в каталоге № 287 287 Страна происхождения Мексика. см. ВЫКЛЮЧАТЕЛЬ КОМПРЕССОРА. 14. Реле Emerson SureSwitch ™ и модуль защиты CoreSense ™ обеспечивают критическую защиту компрессора, защищая от наиболее распространенных источников механических отказов контакторов, таких как электрическая дуга, посторонние предметы, вредители и обесточивание.режим (без давления = замкнутые контакты) и установлен на 40psi.
Подключите реле к режиму задержки включения (ICM 102 идеально подходит для этого!) и установите на 1 минуту. Сравнивать. Закрепите с помощью показанных креплений. Добавление реле для управления компрессором кондиционера. В отдельном PDF-файле в этом разделе веб-сайта есть электрическая схема, на которой показана установка реле в цепи «Муфта компрессора кондиционера». Переключатель на большем шланге – это переключатель цикла низкого давления для компрессора кондиционера.Этот тип используется в основном в небольших (поршневых) воздушных компрессорах, где двигатель напрямую запускается и останавливается электрическими контактами реле давления (см. Также «электрические контакты» ниже на этой странице). ИСТОЧНИК: Схема предохранителей рейнджера 2000 года. 3 Схема подключения воздушного рупора – схема подключения воздушного рупора, схема подключения воздушного рупора, компрессор, переключатель схемы подключения воздушного рупора, Каждая электрическая конструкция состоит из различных уникальных частей.
компрессор. Переключатель легко устанавливается на воздушный бак и включает в себя реле. Самое приятное, что наши реле кондиционирования воздуха Honda Accord стоят всего от 26 долларов.Это сожжет двигатель компрессора, вызовет дополнительный износ компонентов компрессора и повредит реле давления. Перед заменой реле высокого давления проверьте наличие других дефектов (заблокированный змеевик, неисправный ТЭВ, забитая капиллярная трубка), которые могут вызывать аномально высокое давление в системе. Контактор – это часть кондиционера, которая регулирует подачу электричества в агрегат. Он имеет манометр для измерения мощности. Вопросы (0) Только зарегистрированные пользователи могут писать вопросы.5. СТАНДАРТНЫЕ МОТОРНЫЕ ИЗДЕЛИЯ Электрический переключатель и реле: реле компрессора пневмоподвески Автозапчасти ВСЕ ЧАСТИ ВАШЕГО АВТОМОБИЛЯ КОГДА-ЛИБО НЕОБХОДИМЫ Показать цены в долларах США ($) австралийских долларах (AU $) бразильских реалах (R $) канадских долларах (CAD $) ) Швейцарские франки (CHF) Евро (€) Британские фунты (£) Японская иена (¥) Мексиканские песо (Mex $) Норвежская крона (kr) Новое реле давления жидкости или воздуха с реле. F2 (10A) Электродвигатель блокировки перчаточного ящика. Вы также можете настроить заказы на воздушный переключатель от наших производителей OEM / ODM.Универсальное реле Danfoss для большинства ранних компрессоров типов TL и FR. Узнать больше. Для систем на 12 и 24 вольт до 20 ампер. Другой компрессор в системе последовательно управляется реле давления с запаздыванием. Реле Bosch с 4 стойками. В Allied Electronics вы найдете широкий ассортимент высококачественных воздушных компрессоров и насосов. БЕСПЛАТНАЯ доставка при заказе от 25 долларов США. Заголовок по умолчанию – 49 долларов. Такие комплекты, как VIAIR 10007, будут поставляться с компрессором, воздушным резервуаром, фитингами, реле давления, реле, электрическими разъемами и аксессуарами.Строка: STD. Установите новое реле, совместив его клеммы с пазами в блоке предохранителей и осторожно вставив его внутрь. Обратите внимание, что мы рекомендуем использовать реле давления вместе с реле. Схема подключения обычно не совсем соответствует направлению и перспективам смарт-контакторов.
На рисунках ниже показано расположение кнопок сброса перегрузки. ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химикатов, включая свинец, что известно государству. · К этому руководству была добавлена электрическая схема для однофазного комбинированного реле давления / реле перегрузки, подключенного к двигателю со скоростью 3600 об / мин.Air / Con выдувает только теплый воздух. Муфта компрессора не включается при нажатии на черную кнопку, которая при включении горит зеленым светом. Авто Когда компрессоры настроены на работу в «АВТОМАТИЧЕСКОЙ» последовательности запуска, органы управления чередуются, включая каждый раз новый компрессор. Как проверить пусковое реле: Один из симптомов того, что реле повреждено, – это нагрев холодильника. вверх и слышны определенные щелчки. Заменяет релейный переключатель на 40 ампер в вашем воздушном компрессоре Bulldog Winch. Пневматическая подвеска не включалась.15. F3 (7,5A) Сигнализация Система зарядки Звуковая сигнализация Кондиционер Ручной кондиционер.
F1 (20A) Регулировка рулевой колонки Управление кондиционером. Он работает так же, как и любое другое реле, и часто управляется кнопкой с надписью «A / C». Это устройство безопасности, которое сейчас устанавливается на большинстве автомобилей. Питание от тумблера к воздушному насосу следует включать только после того, как вы несколько раз просигналили звуковым сигналом. · Отредактированные требования к электроснабжению с включением канадских стандартов. Во время хода вниз одноступенчатого компрессора воздух втягивается через впускной клапан в головке компрессора и попадает в разъем жгута выключателя выключателя компрессора кондиционера Chevy Tahoe 2005, производимый четырьмя Сезоны®.Затем предохранитель на 20 ампер под приборной панелью. Поправка с моей стороны: этот предохранитель (x4 / 10) питает реле воздушного насоса, которое, в свою очередь, питает предохранитель воздушного насоса. показывает очень упрощенную схему управления только для компрессора. Когда обнаруживается недостаток давления или его чрезмерное количество,… Автомобильные переключатели и электроника подключаются к реле, поскольку они не предназначены для обработки дуги и высокого потребления тока, необходимого в некоторых цепях.
25. Позвольте нам помочь вам найти замену реле давления или решение для промышленного контроля давления.Резервуар для сжатого воздуха обеспечивает хранение сжатого воздуха, что ускоряет накачивание таких предметов, как шины. org 12V Air Compressor, что ваш компрессор настроен правильно. Компрессор старый, это PUMA pph-30 110 1988 года выпуска, прикрепленный к двигателю это переключатель, он имеет 3 провода, один из которых подключен к двигателю. 5 л.с. при 120 В / 2 л.с. при 230 В. Это также коснулось как датчика автоматического хода, так и внутренних схем. Если компрессор не запускается из-за воздуха в баке, замените обратный клапан. 99 $ 61. Детали воздушного компрессора.Масло скапливается на дне поддона для рециркуляции. Реле кондиционера (A / C) – это реле, используемое для подачи электроэнергии на компрессор кондиционера и муфту компрессора кондиционера при включении системы. Отличное обслуживание клиентов. 5 долларов. Реле компрессора расположено в блоке реле / предохранителей в моторном отсеке слева и легко идентифицируется, поскольку оно закреплено на задней части блока и обычно имеет черный цвет.
В качестве примера … Допустим, вам необходимо абсолютное давление воздуха в 6 бар в вашей системе сжатого воздуха, если давление падает … Реле давления.1 – 6 из 6 результатов для Разъем реле компрессора пневмоподвески. 67 После третьего переключения я решил сделать свой собственный переключатель, используя контроллер Arduino и реле с высоким номинальным током. Они помогают поддерживать бесперебойную работу оборудования в автомобильных, промышленных и телекоммуникационных приложениях. Я вижу много типов магнитных пусковых переключателей двигателя на ebay, какой тип относится к воздушным компрессорам, и как они подключены к реле давления / что они делают? Я модернизирую более старый компрессор с большим 3-цилиндровым 2-ступенчатым насосом 22 куб. Самый простой способ соединить два тяжелых рога на велосипеде или самокате с помощью реле рога.Количество портов: 1. В противном случае структура не будет работать должным образом. Бесплатная экспертная поддержка по всей продукции Bulldog Winch.
Устройство на ресивере / осушителе не является реле давления: это трехконтактный датчик давления. Фитинги: 1/4 “NPT. ВНИМАНИЕ: Этот продукт может подвергнуть вас воздействию химикатов, которые, как известно в штате Калифорния, вызывают рак и наносят вред репродуктивной системе. Проводка реле на 80 А, кроме того, схема подключения джетта в сезон дождей, а также проводка Как подключать через Viair Компрессор Установка бортового воздушного компрессора в.используйте только 2 из них (2 справа ИЛИ 2 слева. 4. Это стартер отличного качества со встроенной перегрузкой, регулируемой в диапазоне 32-48 ампер. Подробнее. Como Vestir A Los 50 Años Hombres Get 42 Электросхема компрессора переменного тока Csr СТАНДАРТНЫЕ ДВИГАТЕЛИ Электрический переключатель и реле: реле компрессора пневмоподвески Автозапчасти ВСЕ ЧАСТИ ВАШЕГО АВТОМОБИЛЯ КОГДА-ЛИБО НЕОБХОДИМЫ Показать цены в долларах США ($) Австралийские доллары (AU $) Бразильский реал (R $) Канадские доллары (CAD $) Швейцарские франки (CHF) Евро (€) Британские фунты (£) Японская иена (¥) Мексиканские песо (Mex $) Норвежская крона (kr) Новые запасные части реле переключателя кондиционера Ruud в RepairClinic.
(22) Номер выбора детали PS8746522. Реле давления VIAIR с реле рассчитано на включение компрессора при давлении 110 фунтов на квадратный дюйм и безопасное отключение питания при давлении 150 фунтов на квадратный дюйм с помощью встроенного реле. Вместо того, чтобы иметь дело с несколькими проводами от нескольких элементов, реле давления с реле оснащено только четырьмя маркированными проводами с определенными соединениями. 2 Отметьте и просверлите отверстие 3/16 дюйма для крепления корпуса реле на жгуте реле. Войдите, чтобы ответить. Система обогрева является частью двигателя Реле низкого давления кондиционера Santech® 0 Schneider Electric, Alernating Relay, 230 / 240 В, рабочий диапазон 204–240 В Schneider Electric, реле аварийной сигнализации, 480 В, рабочий диапазон 408–480 В Цена: 312 долларов.Максимальная коммутационная способность двигателя: 1. Реле есть, и предохранитель № 51 должен работать. Это полезное дополнение к агрегатам, которые имеют компрессор кондиционирования воздуха с высокой наработкой, которая может быть.
Резьба составляет 1/4 дюйма NPT и соответствует нашему ассортименту баков для воздушных компрессоров. Постоянно смонтированные автомобильные компрессоры ARB – это водяные, Устойчив к пыли, жаре и ударам, чтобы выдерживать суровые условия бездорожья. Габаритные размеры: длина 2 3/16 дюйма x ширина 2 дюйма x высота 2 дюйма. внутренняя схема для каждого из этих переключателей.5 В на штыре №3 штекера датчика; Контакт №1 – 0 В, контакт №2 – это 4-контактный релейный шлейф Vixen Horns / Air Horn 30A / 12V Аксессуары и компрессоры Vixen Horns 4-контактное реле Vixen Horns на 40A / 12В с предварительно смонтированной вилкой / розеткой для. 99 $ 106. 127 долларов. Таким образом, это означает, что если питание доходит до PCM, то PCM говорит, что можно включить компрессор, поэтому он затем отправляет питание на реле сцепления, которое отправляет его вниз через сцепление. Вместе с этим часто покупают. Согласно инструкции по эксплуатации в коробке распределения питания в двигателе.Заземление компрессора также находится рядом с компрессором.
14 августа · Это делает тройной переключатель. Он открывает и замыкает цепь высокого тока компрессора Bulldog Winch. МАСЛЯНЫЙ ПОДДОН Сжатый маслосодержащий воздух поступает из компрессора в поддон. Когда насыщенный маслом воздух входит в поддон, большая часть масла отделяется от воздуха, когда он проходит через серию перегородок и дефузионных пластин. Электрическая неисправность (реле давления) – b. 3 фазы. Однако компрессор имеет свои собственные настройки реле внутреннего давления, которые контролируют давление в баллоне, устанавливая точку давления, при которой двигатель должен включиться и когда он должен выключиться.PRV обычно не должен срабатывать при этом давлении, и это – при условии, что резервуар в нормальной форме – будет безопасно. У меня воздушный компрессор 240В со стартером мотора. В идеале реле давления должно быть установлено на 120 фунтов на квадратный дюйм, выключенное – на 140 фунтов на квадратный дюйм. Часто он находится в вытянутом реле домовладельца и обнаруживает, что есть питание, а контрольные переключатели требуют включения компрессора.
Как такового реле муфты переменного тока компрессора нет. Со временем реле изнашивается, и его необходимо заменить, чтобы использовать систему переменного тока.Вы можете вытащить только предохранители и все будет в порядке. нет нет Купить сегодня – отправка сегодня. Обладая лучшей в своем классе производительностью, этот компрессор был разработан для активации Air Locker (бортовая модель), быстрого накачивания шин и ряда других функций, будь то… Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Saturn Vue (2001, 2002, 2003, 2004, 2005, 2006, 2007). Доставка и продажа на Amazon. F4 (10A) Модуль управления двигателем (ECM) F5 (10A) Раздвижной Альтернативные виды: Замена переключателя воздушного компрессора для переключателей оригинального оборудования Furnas 69MB8, Huanli QSK-2, LeFoo LF10-1.Реле давления для замены воздушного компрессора BLACK + DECKER # D20596. Описание. В противном случае расположение не будет работать должным образом. -Заблокирован воздушный фильтр компрессора.
Это будет звучать так, как будто при обычном включении компрессора происходит щелчок, за исключением того, что воздух не работает. Пошаговое руководство по ремонту и видео объясняют, как заменить реле давления воздушного компрессора в… ACDELCO 21030824 Реле компрессора кондиционера ВСЕ ЧАСТИ ВАШЕГО АВТОМОБИЛЯ КОГДА-ЛИБО НУЖНЫ Показать цены в долларах США ($) Австралийские доллары (AU $) Бразильский реал (R $) Британские фунты (£) Канадские доллары (CAD $) Чилийские песо (CL $) Евро (€) Японская иена (¥) Мексиканские песо (Mex $) Новозеландские доллары (NZ $) Норвежская крона (NOK) Польский злотый (zł) Южнокорейский Здравствуйте! Он находится в моторном отсеке в IPDM (интеллектуальный модуль распределения питания).Реле компрессора кондиционера – это небольшая деталь, которая играет большую роль, как и многие другие детали. Реле высокого давления: неисправное реле высокого давления в компрессоре кондиционера или теплового насоса может вызвать дребезг реле. Когда я включаю кондиционер, муфта переменного тока не включается, она просто выдувает воздух (не холодный).
Реле – это электрические переключатели, которые включают или выключают механизмы и устройства. Добавить в корзину. Этот проект реле давления построен с использованием пьезорезистивного преобразователя, LM358 OPAMP в качестве компаратора и реле.3 * 1. Отфильтруйте результаты, указав год, марку, модель, чтобы убедиться, что вы найдете детали, подходящие для вашего автомобиля. В кондиционере используется проводка с большим током, которая может быть опасной при подключении к кабине Explorer. Если компрессор заблокирован, есть вероятность, что его можно разблокировать (обратите внимание на слово «шанс»). Используя реле, сильноточная электромагнитная муфта компрессора может управляться слаботочным переключателем. Реле муфты кондиционера. Все реле давления, используемые в наших воздушных компрессорах, включают реле сброса давления. Самое приятное то, что наши реле кондиционирования воздуха Honda Pilot начинаются всего с 26 долларов.Это руководство должно быть доступно для персонала, который эксплуатирует и обслуживает эту машину.
2. В большинстве случаев переключатель будет управлять проводами питания к воздушному компрессору. 59. Если кнопка сброса компрессора всегда срабатывает на вашем компрессоре, двигатель становится слишком горячим и вам может потребоваться его замена. В некоторых моделях автомобилей мощность системы кондиционирования воздуха проходит от переключателя переменного тока к предохранителю, а затем передается на масло сцепления через температуру испарителя низкого давления. Точно так же каждый раз, когда вы включаете кондиционер, контактор опускается, позволяя электричеству питать систему.Также есть это реле для подключения компрессора к источнику питания. Соответствие проводке при замене генератора переменного тока Hubbell Температура окружающего воздуха вокруг устройства Хранение от -50 ° C до + 70 ° C (от -76 ° F до 158 ° F) Переключатель света AIR-SAVER-LS См. Больше AIR-SAVER-LS ( Light Switch) управляется внутренним реле, которое открывается и закрывается внешним переключателем и подключается к собственному источнику питания.
Признаки износа или неисправности переключателя включения / выключения реле кондиционера КРАСНЫЙ ЧЕРНЫЙ 3/2 нормально закрытый (NC) или 3/2 нормально открытый (NO) – ИЛИ – Воздушный шланг Воздушный шланг Поток воздуха Вкл / Выкл Ручной клапан Выпускной порт Ручной / релейный пневматический коллектор к пневматическому коллектору.Компрессор не может работать постоянно, поэтому используется реле. Добавить к сравнению. Наши воздушные компрессоры и технологические насосы, разработанные для обеспечения эффективной работы пневматических систем, обладают высокой надежностью и обеспечивают высокую производительность во многих различных типах оборудования, работающего под давлением. Реле воздушного компрессора, реле предохранителя автомобильного компрессора foru-racord Civicfor ha39794-sda-a05g8hl-h71 0866a11kg8hl-h7139794-sda-a052017 реле состояния гражданского воздуха2008ura tsx a / c com + 39794-sda-a05 + g. Проверить подшипники на предмет возможных повреждений, долить масло.Более крупный CFM позволяет запускать пневматические инструменты.
Реле давления воздушного компрессора Все, что вам нужно знать Схема Acm. Я обнаружил и проверил предохранители, но не могу найти реле, указанное в руководстве по ремонту, а именно Q22. (1 шт.) Держатель предохранителя Mini-ANL с 4 манометрами Реле управления компрессором кондиционера включает и выключает компрессор, когда это необходимо для поддержания идеальной температуры в салоне. Этот список относится к 1 BMW 5-Series (F07) Grand Turismo Hatchback 2010-2017 НОВОЕ реле компрессора пневмоподвески.ПРИМЕЧАНИЕ. Пусковой конденсатор 1497-0471 или 1497-0891 продается отдельно. Механическая неисправность компрессора (редко) – c. Затяните. Как снять крышку с переключателя реле холодильника. 1033 долларов. Прежде чем заменить его новым пусковым реле, проведите тест, чтобы определить, действительно ли это та часть, с которой возникла проблема. D. тип: Реле, датчики и переключатели кондиционера Оригинальные (OEM) Детали кондиционера и обогрева 0 Система кондиционирования вашего автомобиля отвечает за охлаждение салона вашего автомобиля, а также за оттаивание лобового стекла зимой, в то время как ваша система обогрева помогает согреет в холодные месяцы.
Я заменяю свой OEM воздушный компрессор Thomas для задней подвески на насос Viair 480c. Этот элемент: Viair 93940 Реле воздушного компрессора 40 А для 12-вольтного компрессора. Это подкапотный блок предохранителей с классным названием. 5 * 2. Страна происхождения может быть изменена. Индиана, США. 15 г / 0. ОСТАНАВЛИВАТЬСЯ! Найдите этикетку на верхней части бака воздушного компрессора с номером модели. Ответ (1 из 2): воздушный компрессор обычно «просто работает» в том смысле, что двигатель либо работает на полной скорости, либо выключен.Другая типичная схема – это то, что компрессор создает давление в накопительном баке, и давление в баке имеет… Этот комплект проводки имеет все необходимое для подключения 2 компрессоров. Удар поршня по пластине клапана. 19 £ 6. В вашем 2006 году вы бы долго искали реле компрессора. В этом комплекте проводки есть все необходимое для подключения 2 компрессоров. Коммутационная способность: 7. Реле компрессора кондиционера отвечает за подачу питания на компрессор кондиционера и муфту.
Секвенсор / реле.Это электрический переключатель, который сообщает компрессору, когда включать или выключать его в зависимости от потребности в холодном воздухе внутри устройства. Если вы использовали настройку переключателя из шага 10a, вам также потребуется подключить провода 6E и 6F к зажиганию и освещению приборной панели соответственно. Инструкции по замене компрессора кондиционера. Схема подключения воздушного компрессора 12 В – электрическая схема представляет собой упрощенное графическое изображение электрической цепи. Рисунок 1. Функция проверки. Отремонтируйте реле переключателя кондиционера Ruud за меньшую плату.Стандартный универсальный 5-контактный разъем зажигания. 11 фунтов стерлингов. Он также будет свободно вращаться, когда компрессор и шкив включены. Включив свет на реле давления воздушного компрессора Wayne пр… 1965 г. В этот комплект входят: (20 футов) 4-калибр, луженая 100% бескислородная медь (1666 жил), гибкий красный кабель питания. Метод работы 3. Конденсатор помогает компрессору включаться и выключаться, поддерживая постоянную температуру, чтобы вещи не замерзли в морозильной камере.
ВАЖНЫЙ!!! ПРОЧИТАЙТЕ в первую очередь.36 (10 А) в блоке реле / предохранителей под панелью управления • Проверьте ограничитель температуры компрессора Тройные выключатели обеспечивают защиту компрессора от слишком высокого или слишком низкого бокового давления. Комплект для жесткого старта и хороший стук молотком иногда могут помочь. Электрическая схема воздушного компрессора 12 В – схема. B. Если вы заметили, что из вентиляционных отверстий салона вашего автомобиля не поступает воздух, вероятная причина – неисправное реле электродвигателя вентилятора. У нас есть запасные реле от проверенных брендов, таких как Duralast, и экономичные реле, такие как Valucraft.Подключите реле давления к «катушке», чтобы он мог управлять Mag. Проводка от переключателя управления кондиционером внутри автомобиля выдерживает ток менее 20 ампер и заземляет реле, чтобы активировать воздушный компрессор. airmaxxx 480 Black Air Ride Компрессор подвески. 1 – ЕСЛИ реле высокого / низкого давления фактически включено последовательно со 2-м контактом реле, который ведет к муфте компрессора, тогда реле давления могло быть неисправным или муфта компрессора могла быть неисправной.
Модель: IV. 9 * 0. 49 долларов США. Пси.ПРИЧИНА A. 1 дюйм Вес упаковки: прибл. В стальном корпусе есть четыре 3/4 дюйма. Проверьте переключатель компрессора, если воздушный компрессор не включается. Дополнительное реле давления и реле на 40 ампер. 2 – ЕСЛИ реле высокого / низкого давления влияет только на управляющий сигнал (сторона змеевика) реле компрессора и НЕ соединен последовательно с самим сцеплением, а затем переключателем и реле воздушного компрессора для систем воздушного переключения, используемых на улице или на полосе. Утверждено UL. 4 июня 2013 г. Причина использования этого датчика связана с одинарный змеиный привод е ремень.Продукты спроектированы и испытаны, чтобы обеспечить годы безотказной работы. Ручка регулятора давления / детали в сборе с номерами 68-74, похоже, не работают, или это может быть реле давления (деталь № 77). 35 773 долл. США. Если реле воздушного насоса не было заменено, а компрессор был неисправен, а старый компрессор имел неисправность, то это реле может быть неисправным компонентом, вызывающим эту проблему.
. Муфта компрессора кондиционера не включается (но оба вентилятора работают при включенном кондиционере) 1. Катушка ДОЛЖНА быть того же напряжения, что и «Линия» в данном случае 240 В.Кондиционер использует реле для включения и выключения высоковольтных частей системы. И еще у нас есть блок воздушного фильтра, чтобы грязь и пыль не попадали внутрь блока, он поставляется с двумя запасными фильтрами. В настоящее время он находится рядом с дверью, и я выключаю и включаю его с помощью двухполюсного выключателя, установленного на компрессоре. Этот переключатель и реле обеспечивают автоматическую работу воздушного компрессора в системе воздушной передачи с диапазоном включения / выключения 110–140 фунтов. Теперь мне нужно заменить реле и реле давления.нет Реле давления воздушного компрессора Viair на 40 А с реле на 40 А – это прочное и простое в установке реле давления, в которое встроено реле на 40 А для увеличения срока службы и сокращения времени установки. Национальный электротехнический кодекс и местные нормы.
• Может быть подключен к панели управления или как отдельный блок. Генератор Schneider Electric использует два контакта SPDT для переключения нагрузки. Новые детали пневматического инструмента 034-0184 Реле давления Powermate / Craftsman Air Compressor 155/125 PSI. Примечание. Charge Air Pro – это торговая марка, которую Devilbiss использовал на многих своих воздушных компрессорах.Каждый компонент должен быть размещен и связан с другими частями определенным образом. Послушайте отчетливые щелчки, говорящие о том, что переключатель включает и выключает компрессор. Затем вы запускаете диод от компрессора + провод к катушке реле вентилятора, где переключатель температуры подключается к катушке реле вентилятора. В этот комплект входят: (20 футов) луженая 100% бескислородная медь (1666 жил), 4 калибра, гибкий красный силовой кабель (10 футов) 8-го калибра, луженая 100% бескислородная медь, гибкий красный силовой кабель (1 шт.) 4-калибр M На этикетках каждого комплекта будет указано следующее: Переключатель 1, Переключатель 2 и Изолирующий переключатель.
