Схема электрическая холодильной установки: Электрооборудование холодильной установки

Электрическая Схема Холодильной Установки – tokzamer.ru

Картерный нагреватель 21 необходим для выпаривания хладагента из масла, предотвращения конденсации хладагента в картере компрессора во время его стоянки и поддержания необходимой температуры масла. После остывания электродвигателя и биметаллической пластины контакты вновь замыкаются, и на схему подается питающее напряжение.

Основные узлы: перечень, описание

Читайте также: Протянуть электричество

ЭЛЕКТРООБОРУДОВАНИЕ ДЛЯ ОХЛАЖДЕНИЯ МОЛОКА

В данной схеме применен промежуточный сосуд 4 со змеевиком для охлаждения жидкого хладагента.

Если охладитель жидкости не используется, то жидкий хладагент может быть направлен по обводной линии мимо него.

Замыкание контактов главной цепи обеспечивается пружинами.

Якорь генератора вращается в двух шариковых подшипниках полузакрытого типа, установленных в передней со стороны привода и задней крышках. При стабилизации тока возвратная пружина приводит стержень в исходное положение и контакт замыкает электрическую цепь.

Он предназначен для выполнения различных функций. Затем, пакетный переключатель переводится в первое положение ПП В результате обмотка двигателя подключается. Это выполняют в связи с тем, что одновременно могут работать не все компрессоры и в трубопроводах, относящихся к неработающим компрессорам, при присоединении труб снизу возможно скопление жидкого агента или масла, что может вызвать гидравлический удар при пуске компрессора.

Добавление комментария

Вскрытие и регулировка реле-регулятора могут производиться только подготовленными рабочими в специальной мастерской, располагающей необходимыми измерительными приборами. Для того чтобы обеспечить надежный сток жидкости, на аммиачных установках линейный ресивер устанавливается ниже конденсатора, а паровые пространства конденсатора и ресивера соединяются уравнительной линией 2, благодаря чему в обоих аппаратах давление выравнивается и жидкость под действием силы тяжести стекает из конденсатора. После остывания электродвигателя и биметаллической пластины контакты вновь замыкаются, и на схему подается питающее напряжение. Обмотка реле 1Р обесточивается и своими контактами 1Р-1 и 1Р-2 останавливает фреоновый компрессор. Иными словами, при фиксированном давлении всасывания каждому сечению по длине цилиндра соответствует определенное значение внутреннего давления сжатия.

Возврат в нормальное положение может быть ускорен нажатием кнопки. После этого необходимо вновь включить автоматические выключатели, а при необходимости пуска холодильно-нагревательной установки вновь нажать кнопку 1КУ 2КУ. Двигатель подвешен на специальный демпфер внутри корпуса компрессора. В случае применения автоматических регуляторов подачи хладагента в испарительную систему коллектор 7 становится распределительным.

Холодильные установки

В нижней части корпуса перемещается тяга 2, связанная с подвижной частью контактора перекидной колодочкой при помощи тяги 3 блок-контакта.

Постоянным током 50 В от аккумуляторной батареи АБ питаются преобразователи напряжения холодильника, бытовых электроприборов, бытовые вентиляторы, цепи зарядки аккумуляторных батарей сигнального фонаря и радиоприемника, а также цепи зарядки вспомогательной аккумуляторной батареи 24 В. Оно состоит из тонкой металлической пластины.

Генератор приводится во вращение карбюраторным или электродвигателем при помощи клино-ременной передачи, которая служит одновременно приводом вентилятора конденсатора. Представляет собой медную трубу длиной от 1,5 до 3 метров. В этом случае перед вскрытием неисправного регулирующего вентиля необходимо закрыть запорный вентиль и отсосать хладагент из всего трубопровода.

В противном случае компрессор ждёт гидроудар и выход из строя. Блок-контакт регулируется таким образом, чтобы замыкание его контактов происходило за 1—2 мм до полного втягивания якоря магнитной системы, а размыкание контактов — за 1—2 мм до полного отпадания якоря.

Рекомендуем: Прокладка силового кабеля снип

Помощь студентам

При достаточном намораживании льда температура паров фреона во всасывающем трубопроводе понизится и термореле Е2, настроенное на заданную температуру, разомкнет свои контакты и отключит холодильную установку. Как видно из рис. У винтовых и центробежных компрессоров обратные клапаны устанавливают как на нагнетательных, так и на всасывающих линиях, во избежание возникновения обратного потока пара.

Наконец, в линейном ресивере создается гидравлический затвор, препятствующий перетеканию пара со стороны высокого давления в испарительную систему, что имело бы своим следствием уменьшение холодопроизводительности установки. Регулировочные размеры контактов и хода магнитной системы При перегрузке термобиметалл перекидывает изоляционную колодочку в отключенное положение.

Навигация по записям

Уход за генератором При техническом обслуживании необходимо проделать следующие работы: — проверить состояние и натяжение ремня привода генератора, крепление его, а также произвести смазку подшипников; — проверить состояние, чистоту и плотность соединений проводов на корпусе генератора; — сняв защитную ленту с корпуса генератора, осмотреть состояние коллектора и щеток. Магнитный пускатель В холодильной установке применяется магнитный пускатель ПМ водозащитного исполнения, который предназначен для дистанционного пуска и останова, а. Наконец, в линейном ресивере создается гидравлический затвор, препятствующий перетеканию пара со стороны высокого давления в испарительную систему, что имело бы своим следствием уменьшение холодопроизводительности установки. В электросхеме холодильника также присутствует реле защиты. Из конденсатора жидкий фреон стекает в камеру высокого давления поплавкового бака 3.

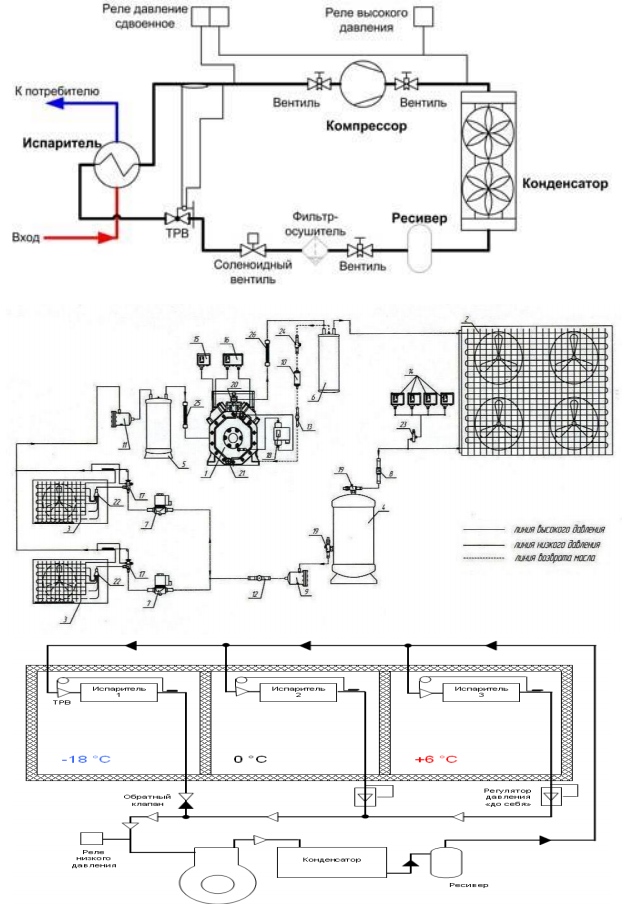

Схемы холодильных установок

• Схемы узлов холодильных установок
• Схемы подачи хладагента в испарители
• Схемы подачи хладоносителя
• Расположение оборудования холодильных установок

Схемы холодильных установок должны обеспечивать: гибкость в процессе поддержания заданного режима, возможность быстрого переключения машин и аппаратов, простоту обслуживания и легкость монтажа, безопасность обслуживающего персонала и длительную безаварийную работу оборудования.

При графическом изображении схем холодильных установок различают принципиальные схемы, на которых оборудование и трубопроводы показаны без увязки с их пространственным положением, и монтажные схемы, на которых указано расположение оборудования в помещениях холодильных станций. Монтажные схемы должны быть полными, в принципиальных — часть линий и вспомогательного оборудования отсутствует, цель этого вида схем — уяснение принципа работы установки.

Рис. 105. Монтажная схема аммиачной холодильной установки непосредственного испарения:

1 — маслосборник, 2 — кожухотрубный конденсатор, 3 — ресивер, 4 — коллектор аварийного выпуска аммиака, 5 — маслоотделитель, 6 — четырехцилиндровые компрессоры, 7 — манометры (на щите), 8 — воздухоотделитель, 9 — поплавковый регулирующий вентиль с аммиачным фильтром, 10 — промежуточный сосуд, 11 — трубопровод от отделителя жидкости, 12 — термометры, 13 — запорные вентили, 14 — двухцилиндровый компрессор, 15 — дренажный ресивер

На рис. 105 изображена монтажная схема аммиачной холодильной установки непосредственного испарения, на которой в аксонометрических проекциях изображены все ее трубопроводы (кроме водяных). Эта схема дает наглядное представление о взаимном расположении машин и аппаратов, пространственном положении связывающих их трубопроводов, местонахождении запорной арматуры, регулирующих станций и средств автоматизации.

Рис. 106. Схема фреоновой турбокомпрессорной холодильной машины:

1 — турбокомпрессор, 2 — конденсатор, 3 — поплавковый бак, 4 — испаритель

На рис. 106 представлена схема фреоновой турбокомпрессорной холодильной машины. Пары фреона-12 из испарителя 4 поступают в турбокомпрессор 1 и направляются в конденсатор 2 испарительно-конденсаторного агрегата. Из конденсатора жидкий фреон стекает в камеру высокого давления поплавкового бака 3. Поплавковый регулирующий вентиль ПРВ этой камеры дросселирует фреон до давления нагнетания первой ступени турбокомпрессора, перепуская фреон в камеру низкого давления. Образовавшиеся при дросселировании пары фреона отсасываются второй ступенью. В камере низкого давления жидкий фреон вторично дросселируется и направляется в испаритель. ПРВ поплавкового бака регулирует уровень жидкого фреона «до себя», поэтому из конденсатора полностью сливается жидкий фреон и исключается возможность прорыва паров фреона в испаритель.

Следующие две схемы — холодильные установки, работающие в производстве этилена, который выделяется из пиролизного газа. Сначала газ очищают от примесей, затем  сжимают  шестиступенчатым компрессором и направляют в систему газоразделения, в которой предусмотрена каскадная холодильная установка на пропилене и этилене со следующими температурами испарения: —37, —18, +6° С для пропилена (верхняя ветвь каскада) и —56, —70,—98°С для этилена (нижняя ветвь каскада).

В этой установке газы последовательно охлаждаются до температуры —90° С. Все компоненты пиролизного газа, кроме метана и водорода, сжижаются. Затем, используя разность температур кипения углеводородов, производят последовательную отпарку бутановой, пропан-пропиленовой и этанэтиленовой фракций, причем в некоторых аппаратах в качестве греющего агента используют пары пропилена и этилена, сжатые в турбокомпрессорах.

Таким образом, каскадная холодильная машина цеха разделения газов пиролиза работает также и в качестве теплового насоса.

Рис. 107. Принципиальная схема трехступенчатой пропиленовой холодильной установки с t₀ = — 37, —18 и +6° С:

1 — конденсатор, 2 — каплеотделители, 3 – турбокомпрессор, 4 — метановая колонна, 5 этиленовая колонна 6 — сепаратор 7, 10, 12 — потребители холода —37, —18 и +6°С; 8, 11, 11 — переохладители, 9, 13 — промсосуды, 15 — ресивер

Трехступенчатая пропиленовая холодильная установка (рис. 107) работает так: после III ступени турбокомпрессора 3 при температуре 65° С и давлении 15 ат пропилен конденсируется в водяном конденсаторе 1 (основная часть). Другая часть пропилена идет на конденсацию в кипятильник метановой колонны 4, откуда направляется в промежуточный сосуд 13 изотермы 6° С (т. е. по отношению к метановой колонне эта установка работает в режиме теплового насоса).

Пропилен из конденсатора 1 проходит ресивер 15, переохладитель 14 и поступает в промежуточный сосуд III ступени 13 и частично—потребителям холода 6° С 12. Пары пропилена от потребителей через промежуточный сосуд III ступени идут на всасывание III ступени компрессора. Жидкий пропилен из промежуточного сосуда 13 проходит переохладитель 11 и дросселируется потребителем холода —18° С (давление 3,3 ат) 10. Пары пропилена, образующиеся при дросселировании жидкости, поступающей в промежуточный сосуд 9, вместе с парами пропилена, идущими от потребителей холода, работающих на изотерме —18° С, поступают частично на всасывание II ступени турбокомпрессора и частично в кипятильник этиленовой колонны 5.

Жидкий пропилен из промежуточного сосуда 9 проходит переохладитель 8 и дросселируется потребителями холода — 37° С (давление 1,6 ат) 7. Испарившийся при этих условиях пропилен через сепаратор 6 идет на всасывание I ступени. На каждой ступени имеются каплеотделители 2, в которые предусмотрен впрыск жидкого пропилена при срабатывании системы антипомпажной защиты турбокомпрессора.

Инертные газы выводятся через воздухоотделитель, расположенный на ресивере.

• Схема этиленовой трехступенчатой холодильной установки

Контрольные вопросы
1. Что такое монтажная и принципиальная схемы?

2. Перечислите  основные  требования  к  схемам  холодильных  установок.

3. Расскажите по схеме о работе холодильной установки.

4. Поясните работу каскадной холодильной установки.

5. Расскажите о схемах   подачи   хладагента   в испарительные   системы.

6. Каким требованиям должны отвечать такие схемы?

7. Что вы знаете о насосных и безнасосных схемах подачи  хладагента?

8. В чем различия между открытой и закрытой схемой подачи хладоносителя?

9. Расскажите о назначении расширительного бака.

10. Перечислите принципы компоновки оборудования холодильных станций.

Integrated Publishing — ваш источник военных спецификаций и образовательных публикаций

Администрация – Навыки, процедуры, обязанности и т. д. военного персонала

Продвижение – Военный карьерный рост книги и т. д.

Аэрограф/метеорология – Метеорология основы, физика атмосферы, атмосферные явления и др.
Руководства по аэрографии и метеорологии военно-морского флота

Автомобилестроение/Механика – Руководства по техническому обслуживанию автомобилей, механика дизельных и бензиновых двигателей, руководства по автомобильным деталям, руководства по деталям дизельных двигателей, руководства по деталям бензиновых двигателей и т. д.
Автомобильные аксессуары | Перевозчик, персонал | Дизельные генераторы | Механика двигателя | Фильтры | Пожарные машины и оборудование | Топливные насосы и хранение | Газотурбинные генераторы | Генераторы | Обогреватели | HMMWV (Хаммер/Хаммер) | и т.д…

Авиация – Принципы полетов, авиастроение, авиационная техника, авиационные силовые установки, справочники по авиационным частям, справочники по авиационным частям и т. д.
Руководства по авиации ВМФ | Авиационные аксессуары | Общее техническое обслуживание авиации | Руководства по эксплуатации вертолетов AH-Apache | Руководства по эксплуатации вертолетов серии CH | Руководства по эксплуатации вертолетов Chinook | и т.д…

Боевой – Служебная винтовка, пистолет меткая стрельба, боевые маневры, органическое вспомогательное вооружение и т. д.
Химико-биологические, маски и оборудование | Одежда и индивидуальное снаряжение | Боевая инженерная машина | и т.д…

Строительство – Техническое администрирование, планирование, оценка, планирование, планирование проекта, бетон, кирпичная кладка, тяжелый строительство и др.
Руководства по строительству военно-морского флота | Совокупность | Асфальт | Битумный корпус распределителя | Мосты | Ведро, Раскладушка | Бульдозеры | Компрессоры | Обработчик контейнеров | дробилка | Самосвалы | Землеройные машины | Экскаваторы | и т.

д…

Дайвинг – Руководства по водолазным работам и спасению различного снаряжения.

Чертежник – Основы, методы, составление проекций, эскизов и т. д.

Электроника – Руководства по обслуживанию электроники для базового ремонта и основ. Руководства по компьютерным компонентам, руководства по электронным компонентам, руководства по электрическим компонентам и т. д.
Кондиционер | Усилители | Антенны и мачты | Аудио | Батареи | Компьютерное оборудование | Электротехника (NEETS) (самая популярная) | техник по электронике | Электрооборудование | Электронное общее испытательное оборудование | Электронные счетчики | и т.д…

Машиностроение – Основы и методы черчения, составление проекций и эскизов, деревянное и легкокаркасное строительство и т. д.

Военно-морское машиностроение | Армейская программа исследований прибрежных бухт | и т. д…

Еда и кулинария – Руководства по рецептам и оборудованию для приготовления пищи.

Логистика – Логистические данные для миллионов различных деталей.

Математика – Арифметика, элементарная алгебра, предварительное исчисление, введение в вероятность и т. д.

Медицинские книги – Анатомия, физиология, пациент уход, оборудование для оказания первой помощи, фармация, токсикология и т. д.
Медицинские руководства военно-морского флота | Агентство регистрации токсичных веществ и заболеваний

Военные спецификации – Государственные спецификации MIL и другие сопутствующие материалы

Музыка – Мажор и минор масштабные действия, диатонические и недиатонические мелодии, паттерны такта, и т.д.

Основы ядра – Теории ядерной энергии, химия, физика и т.
Справочники Министерства энергетики США

Фотография и журналистика – Теория света, оптические принципы, светочувствительные материалы, фотофильтры, копирование редактирование, написание публикаций и т. д.
Руководства по фотографии и журналистике военно-морского флота | Руководство по армейской фотографии, печати и журналистике

Религия – Основные религии мира, функции поддержки богослужений, свадьбы в часовне и т. д.

Схема подключения термостата теплового насоса

Если вы хотите лучше понять подключение термостата теплового насоса, вот пример типичной электронной схемы управления тепловым насосом, которая находится внутри вашего дома.

В настоящее время на рынке представлено множество типов электронных термостатов, поэтому, пожалуйста, убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.

Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо действия по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их отсоединение.

В системе теплового насоса есть как минимум 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема подключения термостата теплового насоса

Подключение термостата теплового насоса — типичный цвет провода и схема клемм к терминалам R и C . Цвет провода R обычно КРАСНЫЙ и C  ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.

Клемма Y — это то место, где подключается сигнал к сигналу охлаждающего кондиционера. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Терминал G подключен к внутреннему вентилятору, обеспечивающему циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.

Терминал O используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к В терминал. В любой момент времени активно только одно соединение, то есть используется либо терминал O , либо B , но не оба одновременно.

Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется терминал Y2 . Цвет провода разный.

Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминал W2 будет присутствовать.

Некоторые термостаты могут иметь функцию Аварийный нагрев , при установке которой она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом.
