Схема подключения реле пусковое ртк 2

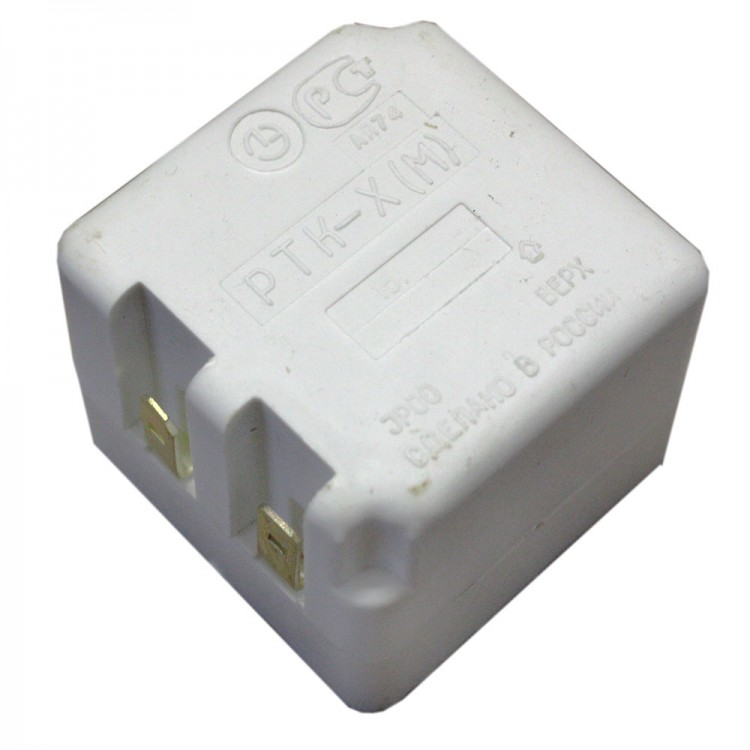

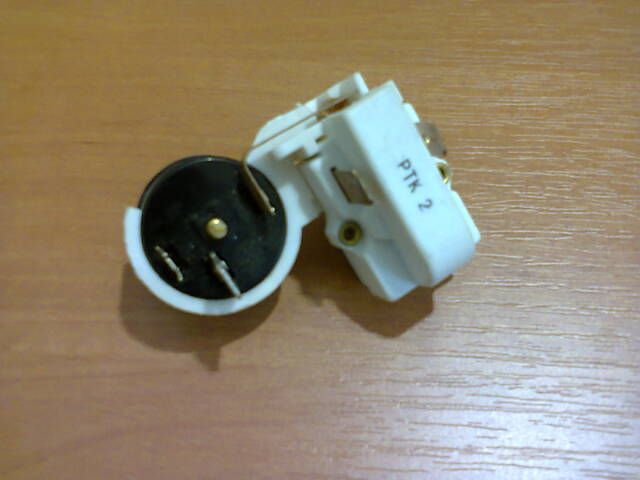

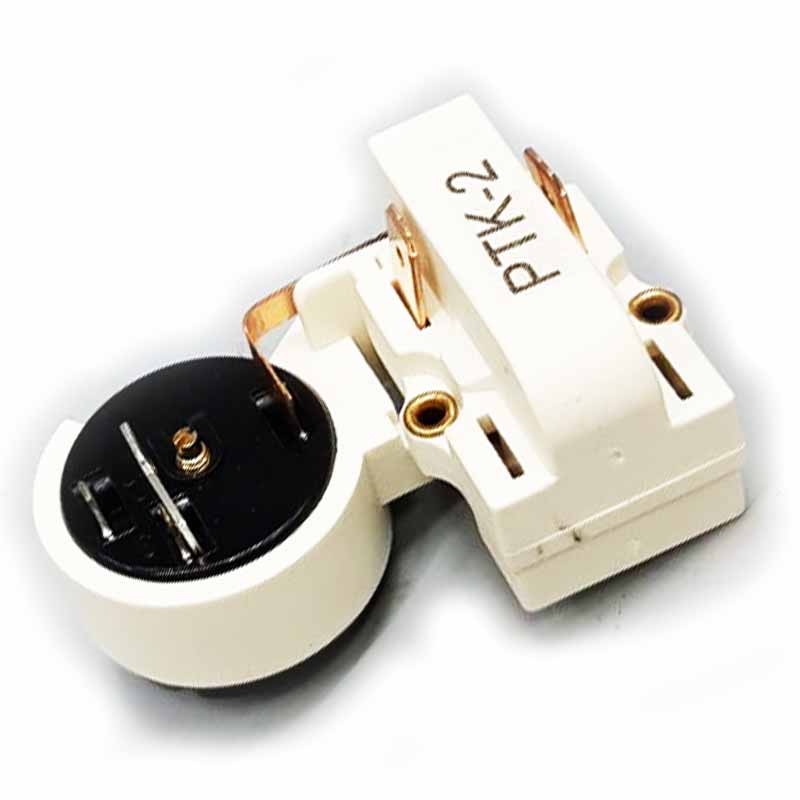

Реле пускозащитное токовое РТК-Х — отдельная запчасть для холодильника, предназначенная для запуска компрессора холодильника и защиты от перегрузок. Применяется с компрессорами ДХМ-5.

Содержание

  1. Схема электрическая РТК-Х М
  2. Принцип работы реле компрессора РТК-Х
  3. Неисправности прибора РТК-Х-М:
  4. Схема подключения пускового реле
  5. Механизм индукционного замыкания
  6. Позисторный механизм включения
  7. Схема термореле
  8. Проверка реле холодильника на работоспособность
  9. Проверка устройств РТП-1 и РТК-Х
  10. Проверка устройств ДХР и LS-08B
  11. Проверка термореле

Схема электрическая РТК-Х М

  • L1 — катушка с перемещающимся сердечником;
  • R1 — нихромовый нагреватель в цепи пусковой обмотки компрессора;
  • R2 — нихромовый нагреватель в цепи рабочей обмотки компрессора;
  • К1 — контакты на сердечнике катушки;
  • К2 — контакты на биметаллической пластине;
  • 1, 2, 3 — контакты для подключения пусковой, рабочей и общей обмоток компрессора.

Принцип работы реле компрессора РТК-Х

При подаче напряжения на реле через обмотку катушки L1 и рабочую обмотку компрессора начинает течь повышенный пусковой ток, что вызывает втягивание сердечника катушки и замыкание контактов К1, подключающих пусковую обмотку компрессора к питанию. Просходит запуск компрессора.

После того, как электродвигатель компрессора раскрутился, ток через рабочую обмотку уменьшается и сердечник катушки L1 отключает пусковую обмотку от питания. Запуск компрессора произведен. В случае неисправности компрессора нихромовые нагреватели R1, R2 пускозащитного реле РТК-Х, расположенные в непосредственной близости от биметаллической пластины с установленными на ней контактами К2 разогревают ее и компрессор отключается от сети.

Реле РТК-Х имеют два варианта исполнения — на 127 и 220 вольт. В реле на 127В отсутствует нагреватель R2, включенный в цепь рабочей обмотки электродвигателя компрессора.

Неисправности прибора РТК-Х-М:

разрушение сердечника катушки, подгорание контактов, обрыв нихромовых нагревателей.

В случае неисправности реле не ремонтируется и заменяется на новое.

Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

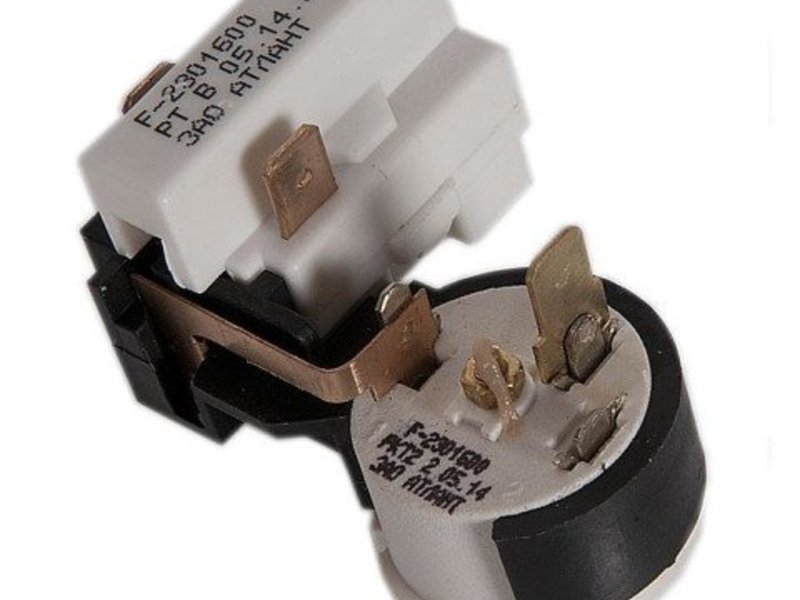

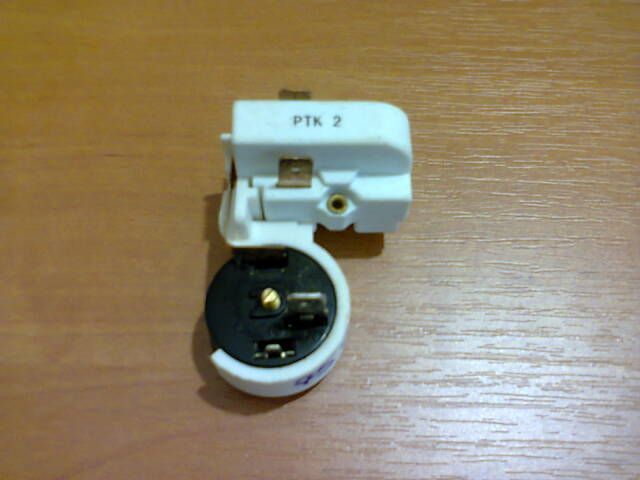

Пускозащитное реле – вид сверху

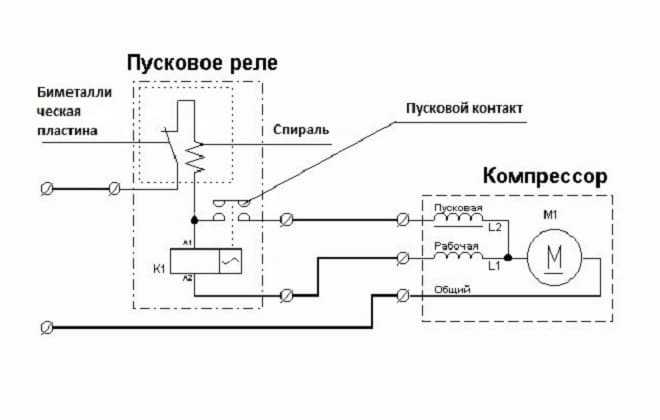

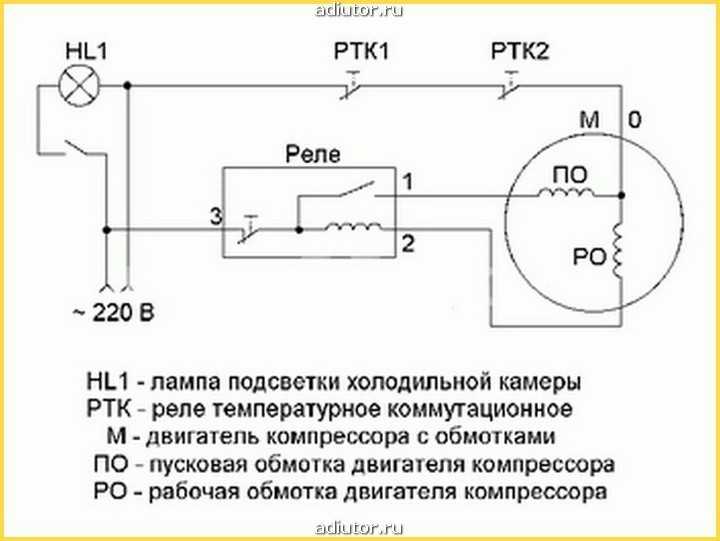

Схема подключения пускового реле

Данное устройство необходимо для запуска однофазного асинхронного электродвигателя компрессора. В статор двигателя входит две обмотки – пусковая и рабочая. Первая служит только для создания пускового момента и запуска компрессора. Вторая обмотка нужна для поддержания ротора в рабочем состоянии путем непрерывной подачи на нее переменного тока.

Важно! Для регулировки процесса подачи и отключения питания на пусковую, рабочую обмотку электродвигателя, а также для функции защиты от перегрузок, предусмотрено пускозащитное реле.

Механизм индукционного замыкания

Схема подключения реле не сложная. На вход устройства подается питание условно «ноль» и «фаза», а на выходе «фаза» разделяется на две линии. Первая линия соединяется с рабочей обмоткой электродвигателя, а вторая подходит к пусковой обмотке через пусковой контакт.

В реле старых и современных холодильников ток на рабочую обмотку подается через пружину с высоким сопротивлением, а далее через соединение с биметаллической перемычкой. При сильном увеличении тока в цепи (заклинивании двигателя, замыкании между витками и др. поломках) нагревается пружина, соприкасающаяся с перемычкой, которая под воздействием температуры меняет свою форму, тем самым размыкая контакт и отключая компрессор.

Схема индукционного замыкания

В этой схеме для запуска электродвигателя применяется катушка (К1), которая последовательно подключена в цепь с рабочей обмоткой. Подача напряжения при неподвижном роторе двигателя провоцирует увеличение тока на катушке с образованием магнитного поля, притягивающего подвижный сердечник, замыкающий пусковой контакт. После набирания оборотов ротором, ток в цепи понижается, магнитное поле в соленоиде уменьшается, пусковой контакт размыкается силой тяжести либо компенсирующей пружинкой.

Позисторный механизм включения

В современных бытовых холодильниках применяется пускозащитное реле с встроенным позистором (резистор, увеличивающий сопротивление при повышении температуры). Схема этого устройства (рис.2) аналогична индукционному реле, только вместо катушки для замыкания и размыкания пускового контакта используется позистор, подключенный в стартовую цепь.

При подаче питания на компрессор, температура резистора небольшая и он пропускает ток на пусковую обмотку. Так как у резистора изначально существует сопротивление, то он нагревается и размыкает цепь стартовой обмотки двигателя. Цикл повторяется после срабатывания термореле и последующего повторного включения холодильника.

Позисторный механизм включения

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

  • Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

  • Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

  • Окисление или обгорание контактов.
  • Механические повреждения.
  • Перегрев позисторного элемента.
  • Нарушение крепления реле, приводящее к его неправильному расположению.
  • Перегорание спирали.
  • Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Проверка термореле

Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.

Прозвон контактов тестером

При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.
