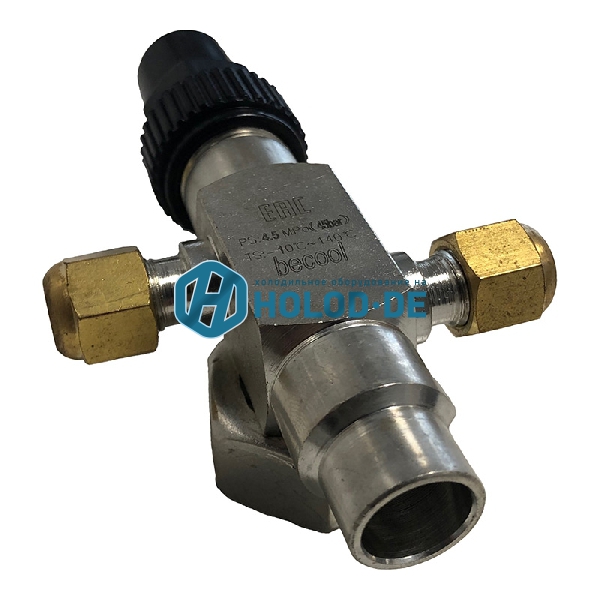

Запорные вентили Rotalock серии BC-VR
Особенности:
- Материал: сталь с антикоррозионным покрытием, нанесенным методом анодирования.
- Два сервисных порта 1/4” SAE.

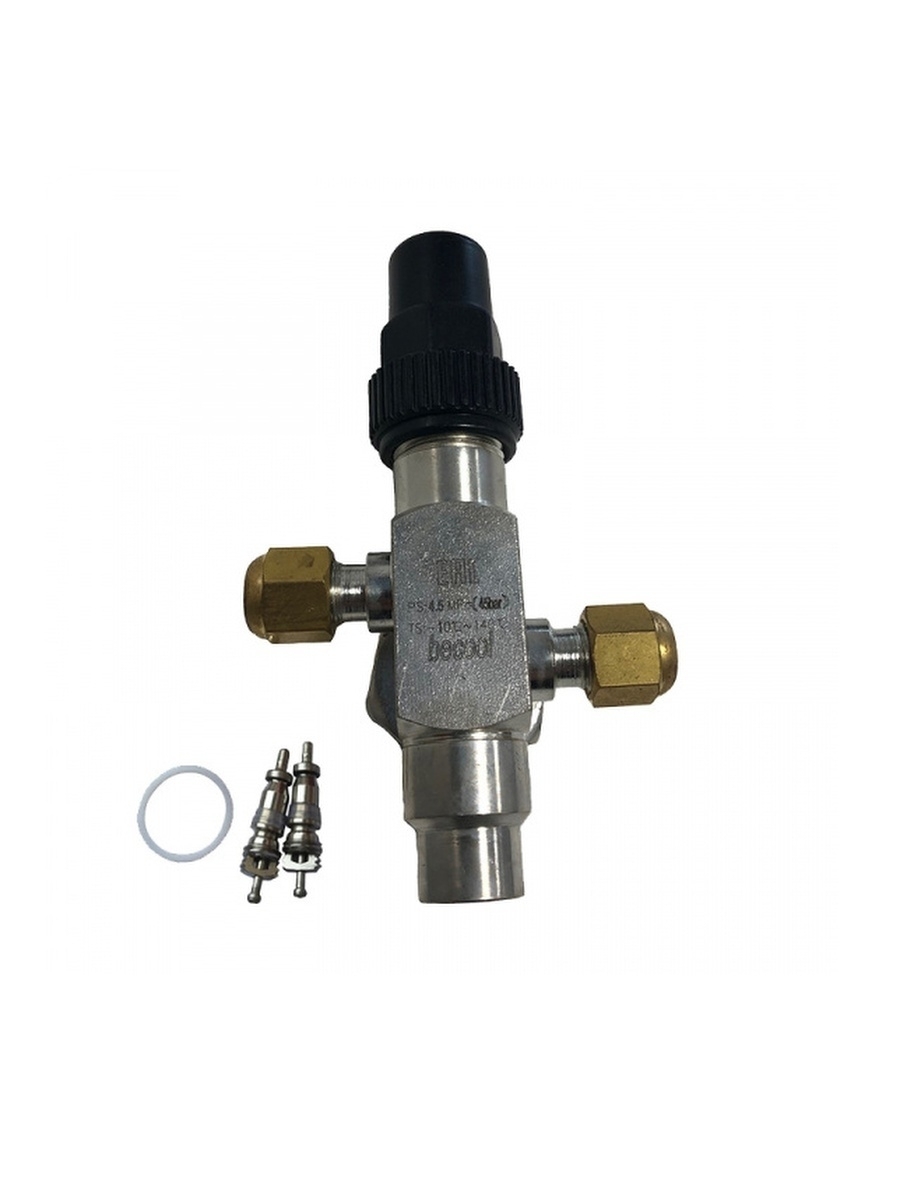

- В комплект входит фторопластовая прокладка.
- В комплект поставки вентилей с индексом N входят золотники для сервисных портов.
- Минимальный перепад давления.
- Простота монтажа на герметичных компрессорах и ресиверах.
- 100% тестирование на внешние и внутренние утечки.
Технические характеристики:
- Максимальное рабочее давление: 45 бар (-10 … +140°С)
- Рабочее давление 35 бар (-40 …+140°С)
- Давление испытания: 57 бар
- Давление разрушения: 230 бар
- Температура среды: от -40 до 140°С
- Окружающая температура: от -40 до 70°С
- Внешние утечки: макс 3 г/год
Совместимость:
CFC, HFC, HCFC, минеральные, синтетические масла.
Корпус: сталь с антикоррозионным покрытием, нанесенным методом анодирования, латунные колпачки с медными прокладками на портах отбора давления.
Нет ограничений по ориентации.
Рекомендуется использовать припой с содержанием серебра.
После пайки вентиль и соединение должны быть защищены от коррозии.
Расшифровка маркировки вентиля BC-VR-1 5/8 N SAE |
|
ВС-VR |
Вентиль Rotalock производства becool |
1 |
Резьбовое соединение Rotalock 1″ – 14 UNS |
5/8 |
Диаметр присоединяемой трубы ODF в дюймах 5/8′ или миллиметрах для труб 10мм и 42 мм |
N | Новая версия |
SAE пробел |
Соединение под гайку Соединение под пайку |
Модель* |
Код заказа |
A**ODF |
B** |
|
BC-VR-1-3/8″ N SAE |
0748012 |
1″ – 14 UNS |
3/8″ SAE |
|
BC-VR-1-1/2″ N SAE |
0748022 |
1/2″ SAE |
||
BC-VR-1-5/8″ N SAE |
0748032 |
5/8″ SAE |
||
0748202 |
3/8″ |
|||
0748203 |
10mm. |
|||
0748212 |
1/2″ |
|||
0748222 |
5/8″ |
|||
0748232 |
1 1/4”–12 UNF |
5/8″ |
||
0748242 |
3/4″ |
|||
0748252 |
7/8″ |
|||
0748262 |
1 1/8″ |
|||
0748272 |
1 3/4”–12 UNF |
7/8″ |
||
0748282 |
1 1/8″ |
|||
0748292 |
1 3/8″ |
|||
0748302 |
1 5/8″ |
|||
0748303 |
42mm. |
|||
0748342 |
2 14″–12 UNF |
1 3/8″ |
||
0748352 |
1 5/8″ |
|||
0748353 |
42mm. |
|||
0748362 |
2 1/8″ |
* вентили Rotalock с индексом N поставляются в комплекте с золотниками для сервисных портов. Золотники не смонтированы.
** базовый размер (резьбовое соединение со штуцером на компрессоре, ресивере и пр.)
*** соединение с системой (размер трубы под пайку, SAE-соединение под гайку)
Модель | Код заказа | A*ODF | B**ODF | |
074819 | 3/4″–16 UNF | 3/8″ | ||
074820 | 1″ – 14 UNS | 3/8″ | ||
0748201 | 10 мм | |||
074821 | 1/2″ | |||
074822 | 5/8″ | |||
074823 | 1 1/4”–12 UNF | 5/8″ | ||
074824 | 3/4″ | |||
074825 | 7/8″ | |||
074826 | 1 1/8″ | |||
074827 | 1 3/4”–12 UNF | 7/8″ | ||
074828 | 1 1/8″ | |||
074829 | 1 3/8″ | |||
074830 | 1 5/8″ | |||
0748301 | 42 мм | |||
074834 | 2 14″–12 UNF | 1 3/8” | ||
074835 | 1 5/8” | |||
0748351 | 42 мм | |||
074836 | 2 1/4” |
* базовый размер (резьбовое соединение со штуцером на компрессоре, ресивере и пр. )
** соединение с системой (размер трубы под пайку)
Файл откроется на новой странице в формате PDF..
FRIGOPOINT » Вентили «Rotalock»
Вентиль Rotalock FP-RV предназначен для запирания и отсечки устройств (компрессоров, ресиверов), что позволяет производить своевременное сервисное обслуживание и облегчает замену оборудования. Два сервисных порта 1/4″ SAE предназначены для подсоединения контрольно-измерительного оборудования и автоматики.
Модель | Вход, D | Выход, d | Рабочее давление, МПа | Давление испытания, МПа |
---|---|---|---|---|
FP-RV-1-038 | 1″ | 3/8″ | 4,5 | 5,8 |
FP-RV-1-012 | 1″ | 1/2″ | 4,5 | 5,8 |
FP-RV-1-058 | 1″ | 5/8″ | 4,5 | 5,8 |
FP-RV-114-058 | 1 1/4″ | 5/8″ | 4,5 | 5,8 |
FP-RV-114-034 | 1 1/4″ | 3/4″ | 4,5 | 5,8 |
FP-RV-114-078 | 1 1/4″ | 7/8″ | 4,5 | 5,8 |
FP-RV-114-118 | 1 1/4″ | 1 1/8″ | 4,5 | 5,8 |
FP-RV-134-078 | 1 3/4″ | 7/8″ | 4,5 | 5,8 |
FP-RV-134-118 | 1 3/4″ | 1 1/8″ | 4,5 | 5,8 |
FP-RV-134-138 | 1 3/4″ | 5,8 | 4,5 | 5,8 |
FP-RV-134-158 | 1 3/4″ | 1 5/8″ | 4,5 | 5,8 |
FP-RV-214-138 | 2 1/4″ | 1 3/8″ | 4,5 | 5,8 |
FP-RV-214-158 | 2 1/4″ | 1 5/8″ | 4,5 | 5,8 |
FP-RV-214-218 | 2 1/4″ | 2 1/8″ | 4,5 | 5,8 |
