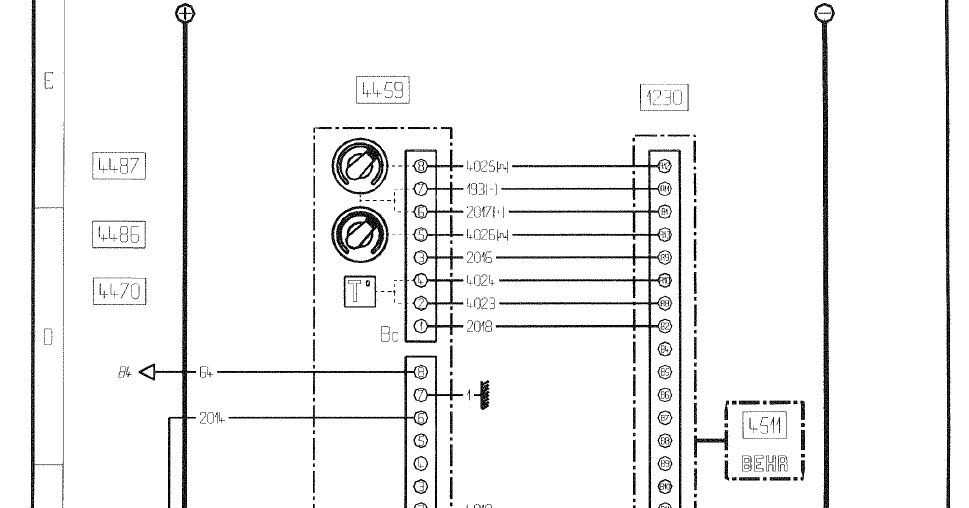

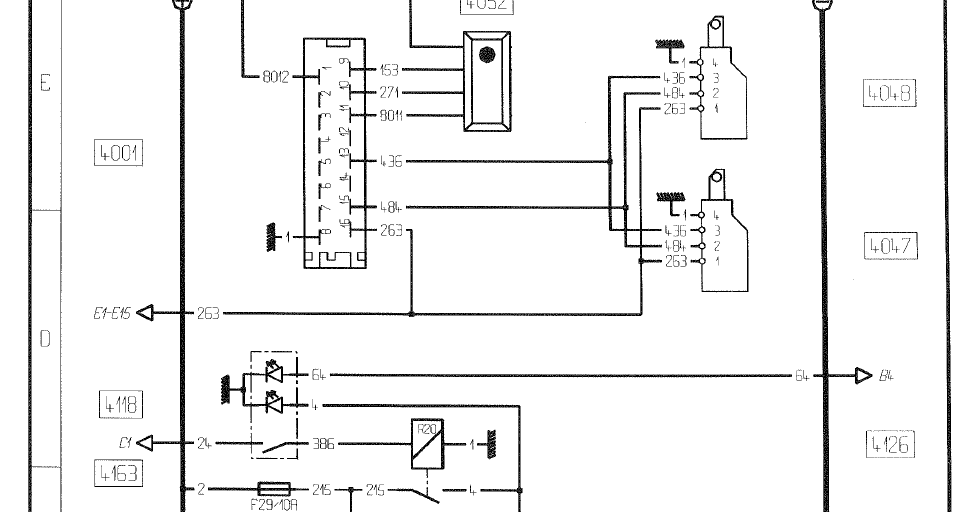

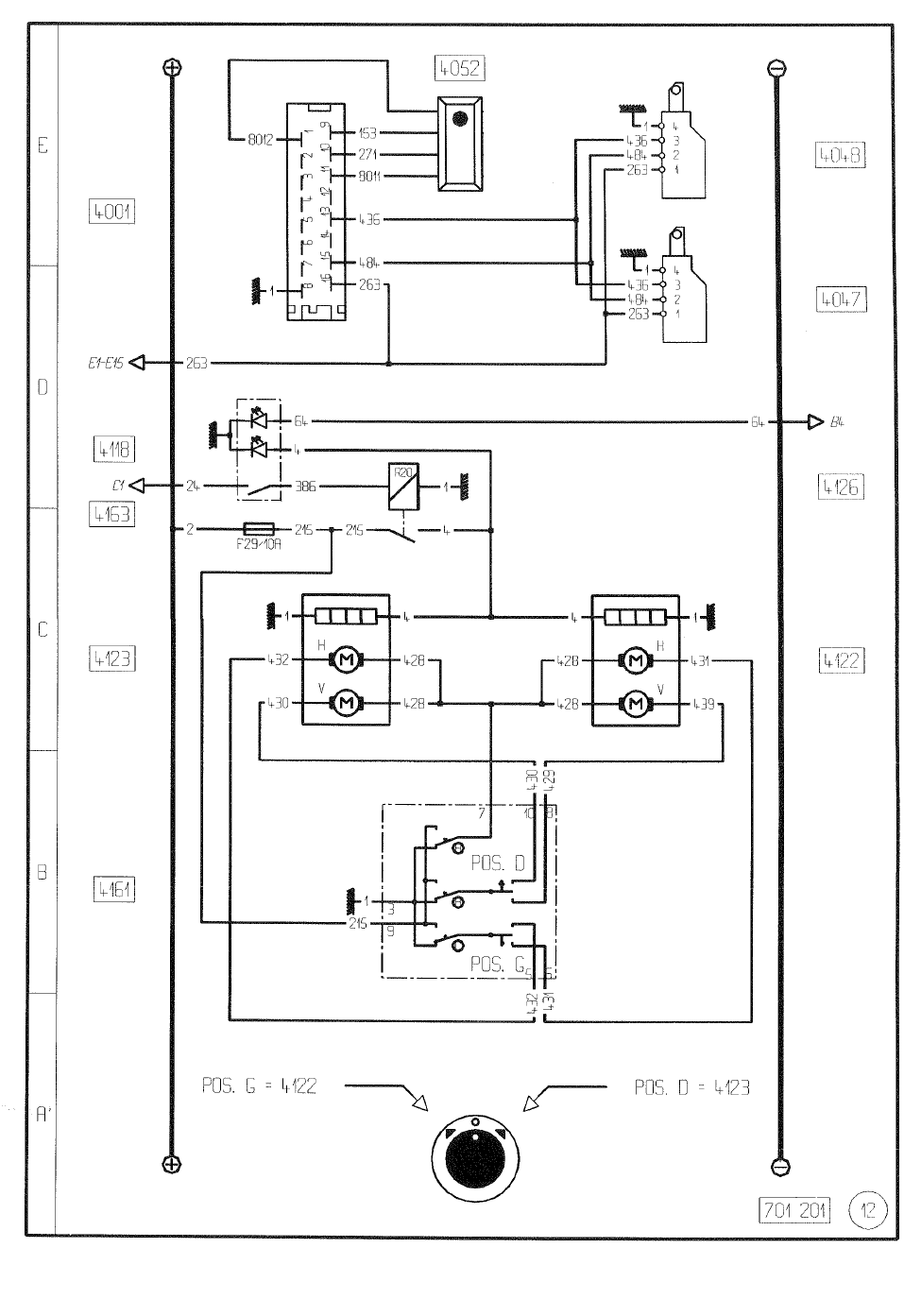

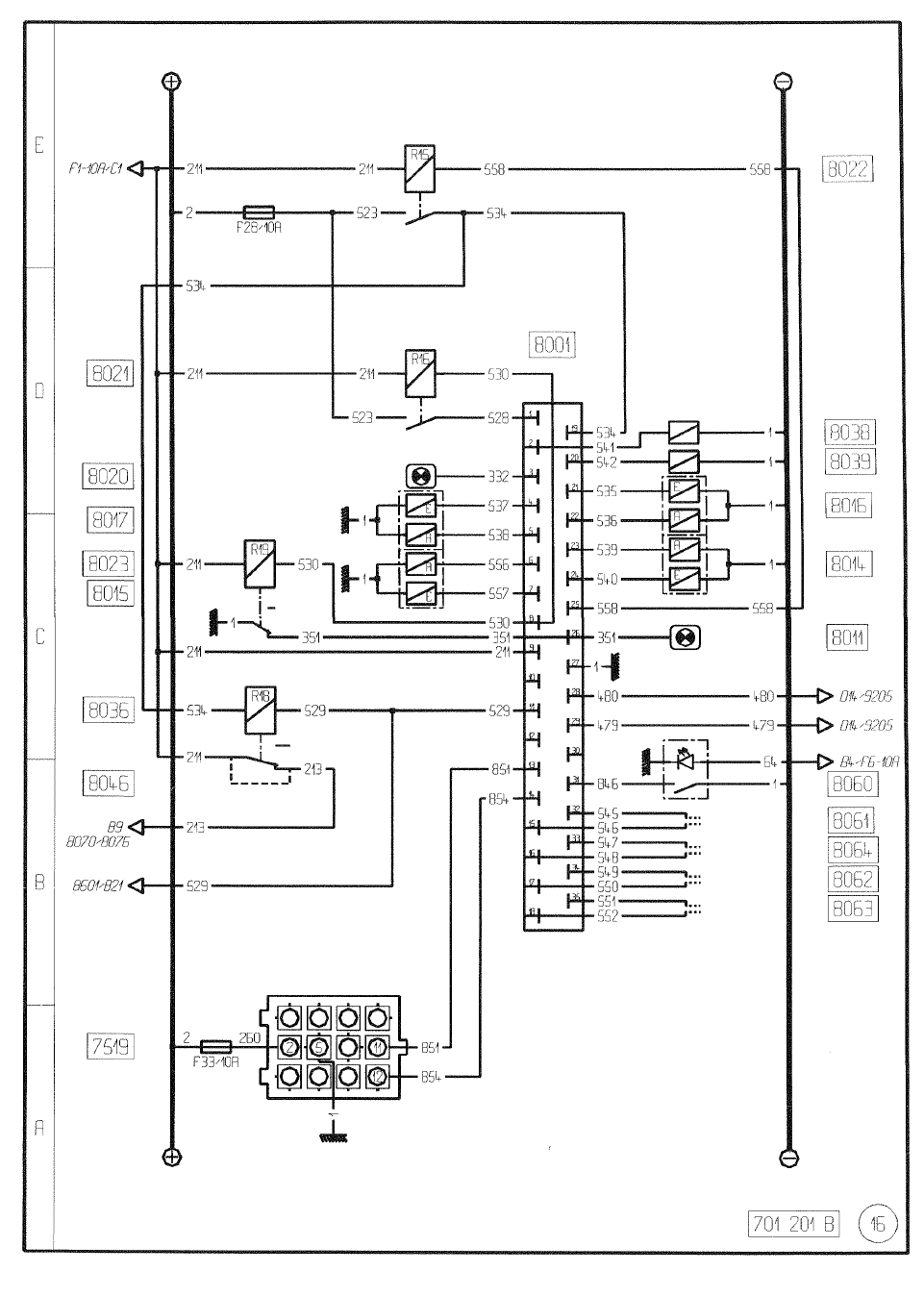

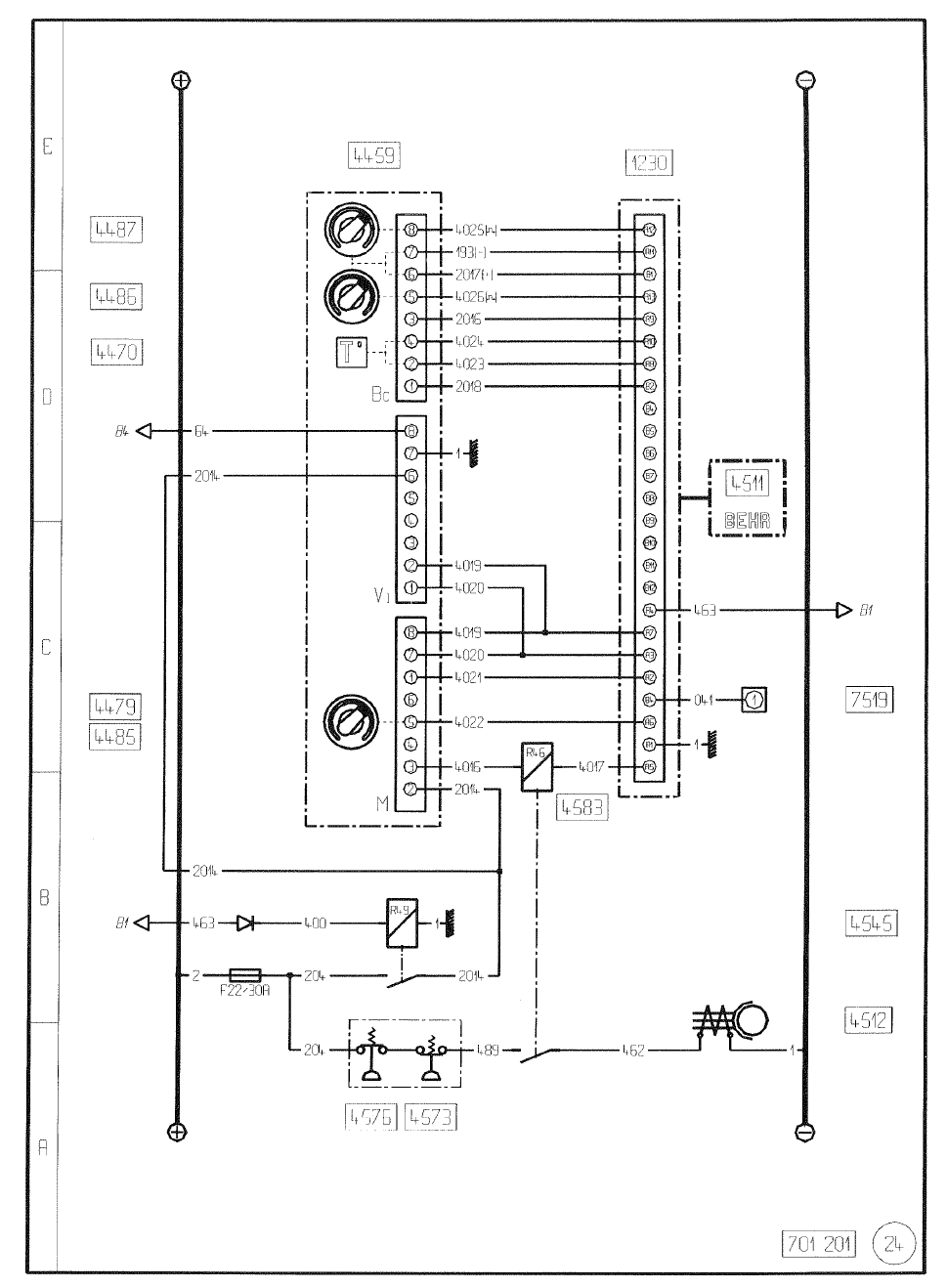

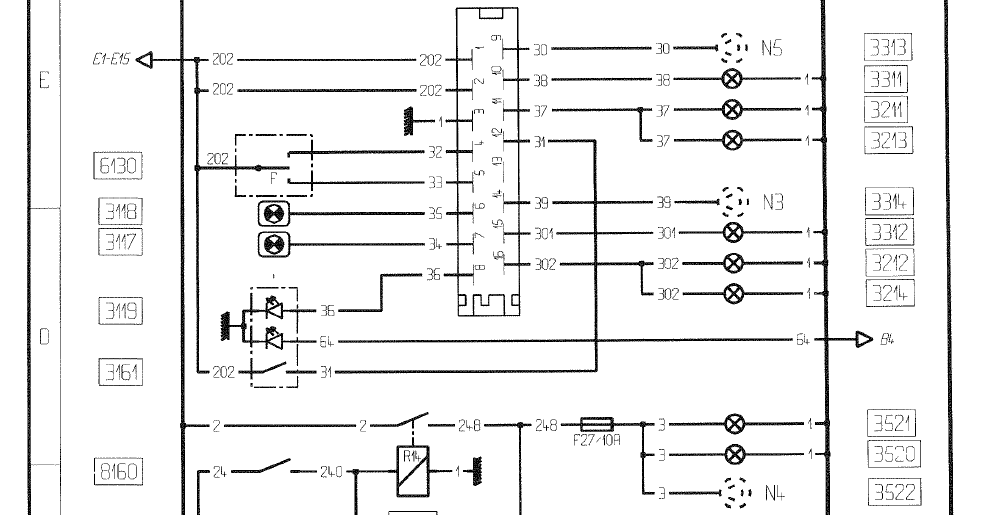

Рено магнум схема кондиционера: Электросхемы RENAULT Magnum – Автозапчасти и автоХитрости

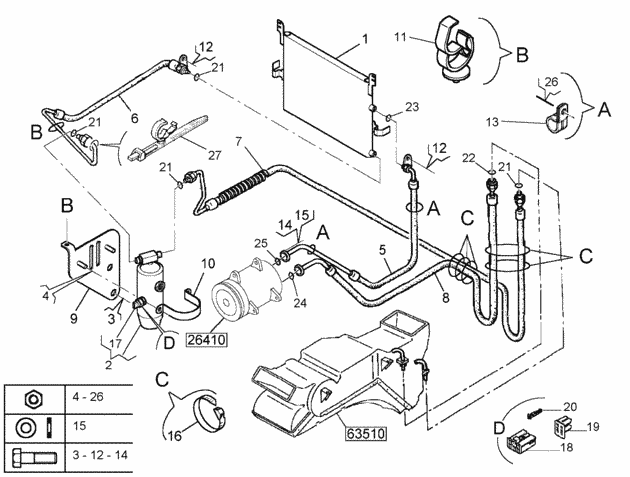

Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM из польши в Украине от Zapchasti

Фильтр запчастей

Категории группы Cистема отопления вентиляции и кондиционирования воздуха

Скрыть список категорий Открыть список категорий

Не нашли нужную модель в списке? Воспользуйтесь поиском по каталогу

4730 грн.

купить

4416 грн.

купить

6531 грн.

купить

10039 грн.

купить

4347 грн.

купить

4347 грн.

купить

ОСУШИТЕЛЬ КОНДИЦИОНЕРА

(Osuszacz klimatyzacji)

Код товара: 13893453138

Добавить в избранное

4340 грн.

купить

6712 грн.

купить

4118 грн.

купить

4740 грн.

купить

4740 грн.

купить

3135 грн.

купить

4077 грн.

купить

5910 грн.

купить

8992 грн.

купить

8335 грн.

купить

4469 грн.

купить

5537 грн.

купить

9976 грн.

купить

3845 грн.

купить

3845 грн.

купить

3845 грн.

купить

3715 грн.

купить

4769 грн.

купить

6492 грн.

купить

6095 грн.

купить

8157 грн.

купить

5705 грн.

купить

4117 грн.

купить

5721 грн.

купить

5198 грн.

купить

6714 грн.

купить

8992 грн.

купить

8335 грн.

купить

4469 грн.

купить

5536 грн.

купить

9975 грн.

купить

4171 грн.

купить

4540 грн.

купить

7565 грн.

купить

Рекомендуемые товары

4687 грн.

Детально

1212 грн.

Детально

1311 грн.

Детально

6590 грн.

Детально

982 грн.

Детально

Запчасти для авто – это тот товар, на который всегда буде спрос, ведь машины ломаются, бьются, требуют профилактического ремонта.

Интернет магазин Zapchasti.lviv.ua предлагает купить Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум). К покупке доступны запчасти на самые популярные марки и модели авто. Мы предлагаем б/у и абсолютно новые оригинальные детали.

Оригинальные новые детали – Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум)

Зачастую покупать оригинальные новые запчасти, как Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум) у официального представителя очень и очень дорого. Но что делать, если вы не хотите размениваться на б/у? Один из возможных вариантов интернет-аукцион, как Allegro.pl. Интернет-магазин Zapchasti.lviv.ua предоставляет такую возможность. Вы сможете выбирать сразу из нескольких выгодных предложений на Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум) . Мы убережем вас от любых рисков покупки запчастей за границей.

В каких случаях лучше покупать б/у Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум)?

В случаях, когда бу Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум)  действительно в хорошем состоянии, без физических повреждений и следов изношенности. Интернет магазин Zapchasti.lviv.ua предлагает реальные фотографии запчастей, а также облегчает коммуникацию с продавцом-поляком. Это отличный вариант, если необходим серьезный ремонт автомобиля, требующий значительных капиталовложений. Часто б/у запчасти покупают после ДТП.

На разборках цены на Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум) намного приятней и доступней, даже, если сравнивать с аналогами на украинском рынке б/ушных запчастей.

Почему стоит покупать запчасти именно в интернет-магазине Zapchasti.lviv.ua?

• у нас есть Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум) на самые популярные марки авто, также мы подберем другие ходовые запчасти;
• мы помогаем с подбором оригинальных запчастей и полноценных аналогов;
• мы берем на себя все риски и всю коммуникацию с польской стороной;
• цены на Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум) у  нас приятней, чем у конкурентов;
• доставляем за 5-7 дней в любую точку Украины;
• возможен возврат запчасти, если прошло не больше 14 дней со дня оформления заказа.

Купить Cистема отопления вентиляции и кондиционирования воздуха для Renault MAGNUM (Рено Магнум)  просто, оформите заказ в интернет магазине или позвоните нам 0800 337 571 (Звонки по Украине бесплатные).

Компрессор кондиционера Рено Магнум (Renault Magnum)

Уточните автомобиль:

Найдено: 7 шт.

Фильтрация

Фильтр

Производитель:

FEBI (2)

NISSENS (2)

NRF (1)

THERMOTEC (2)

---

Система кондиционирования

Расширительный клапан кондиционера

Испаритель

Осушитель кондиционера

Радиатор кондиционера

Компрессор кондиционера на Renault Magnum: FEBI 43558

Компрессор кондиционера на Renault Magnum: NRF 32730

Компрессор кондиционера на Renault Magnum: FEBI 35388

Компрессор кондиционера на Renault Magnum: THERMOTEC KTT090002

Компрессор кондиционера на Renault Magnum: NISSENS 89140

Компрессор кондиционера на Renault Magnum: THERMOTEC KTT090013

Компрессор кондиционера на Renault Magnum: NISSENS 89141

---

В продаже имеются Компрессор кондиционера на следующие модели Renault:

19

21

25

Captur

Clio

Dokker

Duster

Espace

Fluence

Grand scenic

Kadjar

Kangoo

Koleos

Laguna

Latitude

Logan

Master

Megane

Modus

Premium

Safrane

Sandero

Scenic

Symbol

Trafic

Twingo

Найти компрессоры кондиционера для Renault Magnum в Украине

Именно благодаря нашему интернет каталогу Укрпартс, Вы будете иметь возможность приобрести все нужные запчасти к авто изучив страницы нашего онлайн магазина по ценам от 1945 грн. под Kia Sportage, Opel Zafira, Volkswagen Passat. Обращайтесь к нашим сотрудникам, если образовалась нужда в заказе охлаждения и отопления для обслуживания и ремонта машины. У Вас будет возможность найти здесь компрессор кондиционера, а также всё необходимое.

Мы даем возможность подобрать оригинальные компрессоры кондиционера к Renault Magnum с помощью каждого из удобных Вам методов:

– указав год производства и модификацию машины Renault в блоке выбора автомобиля на данной странице;

– по специальному номеру кузова автомобиля, созвонившись с нашими экспертами;

– по коду комплектующих к автомобилю (конкретному каталожному номеру), введя его в блоке поика в верху страницы.

Богатейший ассортимент компрессоров кондиционера хорошего качества под любую машину с возможностью пересылки покупателям из регионов: Славянска, Новой Каховки, Кривого Рога, Бахмута, Борисполя, Черкасс, а так же другие уголки Украины. Ты можешь увидеть на актуальных фотографиях, как выглядит внешне насос кондиционера для Рено 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 годов выпуска, с объёмами двигателя и кузовами грузовик c бортовой платформой/шасси, седельный тягач.

AE 380.18 (380 л. с.)

AE 380.18T (380 л. с.)

AE 380.26 (380 л. с.)

AE 380.26T (380 л. с.)

AE 385ti.18 (385 л. с.)

AE 385ti.18T (385 л. с.)

AE 385ti.19 (385 л. с.)

AE 385ti.19T (385 л. с.)

AE 385ti.24 (385 л. с.)

AE 385ti.26 (385 л. с.)

AE 390.18 (390 л. с.)

AE 390.18T (390 л. с.)

AE 390.19 (390 л. с.)

AE 390.19T (390 л. с.)

AE 390.26 (390 л. с.)

AE 420ti.18 (415 л. с.)

AE 420ti.18T (415 л. с.)

AE 420ti.19 (415 л. с.)

AE 420ti.19T (415 л. с.)

AE 420ti.22T (415 л. с.)

AE 420ti.24 (415 л. с.)

AE 420ti.24T (415 л. с.)

AE 420ti.26 (415 л. с.)

AE 420ti.26T (415 л. с.)

AE 430.18 (430 л. с.)

AE 430.18T (430 л. с.)

AE 430.19 (430 л. с.)

AE 430.19T (430 л. с.)

AE 430.26 (430 л. с.)

AE 430.26T (430 л. с.)

AE 470.18 (471 л. с.)

AE 470.18T (471 л. с.)

AE 470.19 (471 л. с.)

AE 470.19T (471 л. с.)

AE 470. 26 (471 л. с.)

AE 470.26T (471 л. с.)

AE 500.18 (500 л. с.)

AE 500.18T (500 л. с.)

AE 500.26 (500 л. с.)

AE 500.26T (500 л. с.)

AE 520.18 (530 л. с.)

AE 520.18T (530 л. с.)

AE 520.19 (530 л. с.)

AE 520.19T (530 л. с.)

AE 520.22T (530 л. с.)

AE 520.24 (530 л. с.)

AE 520.24T (530 л. с.)

AE 520.26 (530 л. с.)

AE 520.26T (530 л. с.)

AE 560.18 (560 л. с.)

AE 560.18T (560 л. с.)

AE 560.19 (560 л. с.)

AE 560.19T (560 л. с.)

AE 560.26 (560 л. с.)

AE 560.26T (560 л. с.)

DXi 12 440.18 (441 л. с.)

DXi 12 440.18 T (441 л. с.)

DXi 12 440.24 (441 л. с.)

DXi 12 440.26 (441 л. с.)

DXi 12 440.26 T (441 л. с.)

DXi 12 480.18 (480 л. с.)

DXi 12 480.18 T (480 л. с.)

DXi 12 480.24 (480 л. с.)

DXi 12 480.26 (480 л. с.)

DXi 12 480.26 T (480 л. с.)

DXi 13 440.19 (440 л. с.)

DXi 13 460.18 T (461 л. с.)

DXi 13 460.24 (461 л. с.)

DXi 13 460.25 (461 л. с.)

DXi 13 460.26 (461 л. с.)

DXi 13 460.26 T (461 л. с.)

DXi 13 480.19 (480 л. с.)

DXi 13 480.26 (480 л. с.)

DXi 13 500.18 T (500 л. с.)

DXi 13 500.24 (500 л. с.)

DXi 13 500.25 (500 л. с.)

DXi 13 500.26 (500 л. с.)

DXi 13 500.26 T (500 л. с.)

DXi 13 520.18 (520 л. с.)

DXi 13 520.19 (520 л. с.)

DXi 13 520.24 (520 л. с.)

DXi 13 520.25 (520 л. с.)

DXi 13 520.26 (520 л. с.)

E.TECH 400.18 (401 л. с.)

E.TECH 400.18T (401 л. с.)

E.TECH 400.24 (401 л. с.)

E.TECH 400.26 (401 л. с.)

E.TECH 440.18 (441 л. с.)

E.TECH 440.18T (441 л. с.)

E.TECH 440.24 (441 л. с.)

E.TECH 440.26 (441 л. с.)

E.TECH 440.26T (441 л. с.)

E.TECH 480.18 (472 л. с.)

E.TECH 480.18T (472 л. с.)

E.TECH 480.24 (472 л. с.)

E.TECH 480.26 (472 л. с.)

E.TECH 480.26T (472 л. с.)

Схема блока предохранителей Renault Magnum и реле с назначением и расположением

Renault Magnum — дальнемагистральный грузовик, выпускавшийся в четырех поколениях с 1990 по 2014 год с разными объемами двигателей. Наиболее популярны двигатели Renault Magnum dxi мощностью 440, 460 и 480 л.с. от. В данной публикации мы приводим обозначения предохранителей и реле Рено Магнум со схемами коробок и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель.

Главный блок предохранителей и реле расположен в верхней части приборной панели со стороны пассажира за защитной крышкой.

9 0016 90 017 Габаритные огни левые 900 17 Противотуманные фары 9 0016 900 16 90 017 Стоп-сигнал 900 16 900 16 90 017 Обогрев сиденья водителя 9 0021 9 0637 F15 5A 90 017 Фара дальнего света 900 21 9 0021 9 0016 900 17 ЭБУ иммобилайзера двигателя 900 16 9001 7 Дополнительная розетка 24 В 90 017 Левый задний габарит/габаритные огни 9001 7 Противотуманные фары 900 16 9 0021

Розетка прицепа 7-контактная «ABS/EBS»	F1
Питание контрольных ламп «ОБСЛУЖИВАНИЕ» и «ОПАСНО»	F1
Блок управления «ABS/ASR»	F1
предохранитель электромагнитных клапанов «ABS/ASR» (передний правый/задний левый)	F1
предохранитель электромагнитных клапанов «ABS/ASR» (передний левый/задний правый)	F1
предохранитель аварийной защиты ABS	F1
предохранитель отключения электрического замедлителя	F1
Габаритные огни	F2
Габаритные огни, правые	F2
Габаритные огни левые	F3
F3
Блок питания габаритных огней прицепа	F4
Резерв +24 В (для освещения)	F5
Резерв +24 В (для освещения)	F6
Подсветка панели приборов	F6
Подсветка выключателей	F6
Противотуманная фара (или фонари)	F8
F9
Фара ближнего света, правая	F10
Фара ближнего света, левая	F11
Фара дальнего света, левая	F12
Фара дальнего света правая	F13
Прожекторы дальнего действия	F14
Привод стеклоочистителей	F15
Противоугонное устройство	F16
Выключатель стоп-сигналов под педалью тормоза	F16
Фонари заднего хода	F16
Аварийный выключатель «ТБВ» (модификация РТМДР)	F16
Цепь питания контрольных ламп панели приборов	F16
Обогрев зеркал заднего вида	F16
Цепь кондиционера	F18
Двигатель люка в крыше	F20
Резервное питание (после общего выключателя)	F21

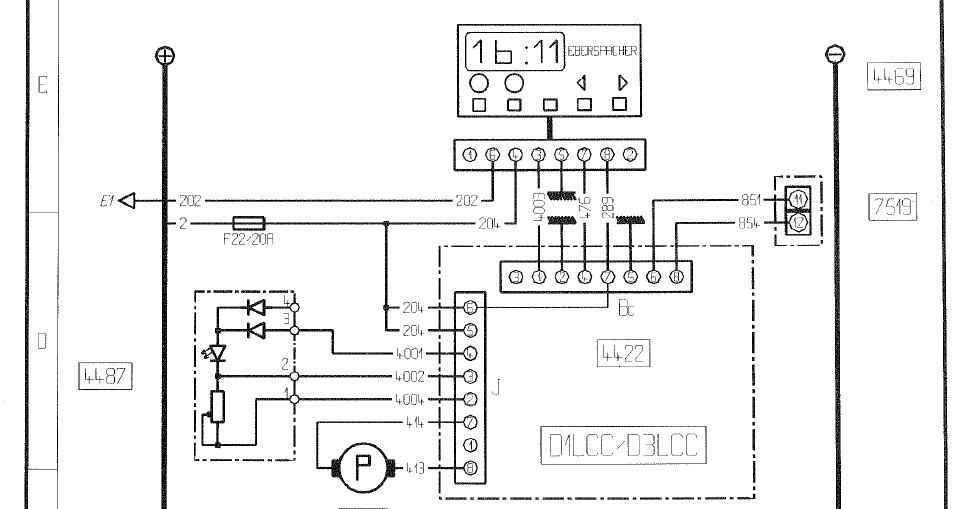

Автономный отопитель «D1LCC»	F22
Автономный отопитель «D3LCC» (фен)	F22 900 18
Автономный отопитель «Термо 90» (мокрый)	F22
Цепь кондиционера	F22
Устройство управления вентиляцией	F22
Предохранитель подсветки подножки	F23
Фонарь освещения водителя	F23
Потолок спального места	F23
Нижний потолок кушетки	F23
Верхний потолок 90 018	F23
Переносная лампа для чтения карт	F23
Электродвигатель стеклоподъемника пассажира	F24
Часы контрольного тахографа	F25
Зуммер	F26
F27
Блок управления «ABS/ASR»	F28
Размораживание Поворотное зеркало, левое	F29
Зеркало поворотное с размораживанием, правое	F29
Контроль ориентации наружное зеркало (зеркала) заднего вида	F29
Питание дополнительных элементов контрольного тахографа	F30
Приводы регулировки фар	F30
предохранитель прикуривателя	F30
преобразователь 12 вольт (телекоммуникационная цепь) рация	F3 0
Радио предохранитель	F30
Электродвигатель привода стеклоочистителя	F32
моторчик омывателя	F32
моторчик омывателя фар	F32
гнездо предохранителя для диагностики	F33
Блок управления подвеской (6 × 2/6 × 4)	F33
Прерыватель указателя поворота	F34
Блок питания памяти автомагнитолы	F34
Программируемый выключатель (ДУ) дополнительного отопителя	F34
Резервное питание (после срабатывания блокировки стартера	F35
Блок управления EBS	F37
Мотор стеклоподъемника	F38
Резервное питание (после общего выключателя)	F40
Матричный дисплей	F42
Блок управления «ТБВ»	F42
Прожектор рабочий (тракторный)	F43
Клапан подсветки	F43
Центральный замок блок управления	F45
Электрозащелка левая	F45
Электрозащелка правая	F45
Подогреватель двигателя выключатель	F46
Реле времени для централизованной системы смазки	F46
Точка матричный дисплей	F46
подвесной компьютер (4 × 2)	F47
подвесной компьютер (6 × 2/6 × 4)	F47
Блок дистанционного управления подвеской	F47
Датчик давления в подушке заднего моста (6 × 2)	F47
Самоустанавливающийся реле времени оси	F47
компьютер «VMAC»	F48
Электромагнитные клапаны выпускного тормоза «J»	F49
Холодильник	F50
F51
Обогрев пассажирского сиденья	F51
Понижающий трансформатор (для розетки 12 В)	F51
Розетка «SAE» 90 018	F51
Резервное питание для видео	F53
Передняя солнцезащитная шторка с электроприводом	F54
Боковые солнцезащитные шторки с электроприводом	F54
Резервное питание (после контакта блокировки стартера)	Ф55
Аварийный выключатель «TBV» (исполнение RTMDR	F56
Блок управления «TBV»	F56
Блок управления EBS	F60
Главный информационный дисплей	F03 7, 5А
Реле безопасности и включения опрокидывания кабины
Реле питания двигателя опрокидывания кабины
Главный информационный дисплей	F04 5A
Насос электродвигателя омывателя фар	F05 30А
Дисплей основной информации	F06 5A
Тахограф
ЭБУ управления автомобилем 900 18	F07 5А
Дисплей основной информации	F08 5A
ЭБУ иммобилайзера двигателя
ЭБУ сигнализации
ЭБУ центрального замка дверей
ЭБУ управления подачей воздуха
Производитель кузовных работ по предварительной договоренности ЭБУ управления	F09 5А
ЭБУ кондиционера	F10 30A
ЭБУ гидрозамедлителя	F11 10А
ЭБУ электроретардера
ЭБУ селектора передач	F12 15А
ЭБУ АКПП
Управление освещением и ЭБУ сигнализации	F13 20А
Реле времени задержки мотора стеклоочистителя
Электродвигатель насоса омывателя
Привод стеклоочистителей
Прикуриватель	F14 15A
Автомобильный диагностический разъем
Разъем для извлечения данных об автомобиле
Управление выбором	F16 10A
Контрольная лампа блокировки межколесного дифференциала
Электромагнитный клапан блокировки заднего колеса
Электромагнитный клапан коробки отбора мощности № 1
Электромагнитный клапан включения отбора мощности № 2
Электромагнитный клапан включения отбора мощности № 3
Электромагнитный клапан блокировки межосевого дифференциала
F17 10A
Электрический звуковой сигнал	F18 10A
Звуковой сигнал
ЭБУ кондиционера	F19 5A
Радио	F20 1 0А
ЭБУ сигнализации
ЭБУ центрального замка дверей
Концевой разъем ABS/EBS	F21 20A
Один верхний фонарь со стороны водителя	F22 10А
Фонарь плафон одинарный со стороны переднего пассажира
Правый верхний освещение (дверь)
Снятие водителя. Прожектор.0018
Верхнее левое освещение (дверь)
Верхнее левое освещение (атмосфера)
Верхнее правое освещение (атмосфера)
Верхняя койка над головой Освещение
Освещение со стороны водителя
Переднее Освещение пассажирской сцены
Датчик угла блокировки рулевой оси		F23 5А
Датчик угла блокировки рулевой оси
ЭБУ пневмоподвески 9№ 2	F25 10А
Имеющийся источник питания (освещение)
Сигнальная лампа разблокированного положения оборудования
Световая информационная сигнальная лампа оборудования
15-контактный разъем прицепа
Имеющийся источник питания (после зажигания)	F26 15A
Мотор стеклоподъемника двери водителя	F27 20А
Мотор стеклоподъемника двери переднего пассажира
Система управления торможением EBS	F28 20A
Селектор АКПП	F29 10A
Интерфейс управления бортовым ЭБУ
Управление освещением и ЭБУ сигнализации	F30 30А
Блок управления температурой кабины	F31 20A
Блок управления сигнализацией
Дополнительный воздушно-водяной отопитель
Воздушный/воздушный дополнительный отопитель
ЭБУ кондиционера
Доступный источник питания (После основного переключателя)	F32 10A
Двигатель наклона кабины	F33 30A
Борьба ЭКУ. 0018
Управление освещением и ЭБУ сигнализации	F36 10А
Преобразователь напряжения (24В / 12В – 15А) для системы аудиосвязи	F37 10А
Радио
Дополнительные сигнальные лампы	F38 10A
Рабочий прожектор
Управление транспортным средством ECU	F39 15A
Левый резистор для разморажения для заднего вида Mirror
Реле управления обогревателем ветрового стекла
ЭБУ двигателя 900 18		F40 30A
Стартер
Пусковое реле
Реле воздушного отопителя
Электромагнитный клапан моторного тормоза № 1
Электромагнитный клапан моторного тормоза
Изменение диапазона электроклапана
Электроклапан управления делителем
Электромагнитный клапан управления скоростью вентилятора охлаждения двигателя
Стартер	F41 15A 9 0018
Пусковое реле
Моторный тормоз Нет 1 электромагнитный клапан
Электромагнитный клапан моторного тормоза № 2
Электроклапан выпускного тормоза
Изменение диапазона электроклапана
Электроклапан управления делителем
Реле воздушного отопителя	F42 10А
Электроклапан управления скоростью вентилятора охлаждения двигателя
Розетка 24 В	F43 15А
Диагностическая розетка АКПП
Проблесковый маяк № 1	F46 15A
Проблесковый маяк № 2
Реле питания маяка
ЭБУ управления подачей воздуха	F47 7. 5A
Управление торможением	F48 3А
Управление торможением EBS система
ЭБУ пневматической подвески	F49 5A
Управление мощностью автомобиля ЭБУ (ADR)
ЭБУ рулевого управления	F51 5A
Селектор АКПП	F52 10А
Управление аварийной остановкой
ЭБУ управления автомобилем
После включения зажигания реле питания № 1
После включения зажигания силовое реле № 2
После включения зажигания срабатывает силовое реле № 3
Вспомогательное силовое реле № 1
Вспомогательное силовое реле № 2
Реле массы генератора (ADR)
Сопротивление натяжения цепи генератора
Диагностический разъем автомобиля
Бортовой блок управления	F54 10А
ЭБУ гидрозамедлителя	F57 10А
Управление аварийной остановкой	F58 3А
Реле массы генератора (ADR)
Предварительная подготовка к бортовому управлению (ЭБУ)	F59 10А
Управление удержанием тормоза
Реле фонарей заднего хода
Преобразователь напряжения (24 В / 12 В) для пакета информационных технологий	F61 15A
Розетка 24 В	F63 15A
15-контактный разъем для прицепа	F64 10А
Подсветка приборов	F66 10А
Решетка освещения передняя
Электродвигатель вентиляции крыши
ЭБУ селектора передач	F67 10А
ЭБУ АКПП
Преобразователь напряжения (24В / 12В – 10А) для системы аудиосвязи	F68 20А
Преобразователь напряжения (24 В / 12 В – 15 А) для системы аудиосвязи
Преобразователь напряжения (24 В / 12 В) -12 и 24 В встроенные розетки
Холодильная камера
Холодильник
Концевой разъем ABS/EBS	F70 10A
Доступный источник питания (после зажигания)	F71 15A
Фары дальнего света Дальний свет	F72 10А
Фара ближнего света
Имеющийся источник питания (информация о генераторе, работающем двигателе)	F75 15A
Сиденье с подогревом, правое
Сиденье с обогревом, левое
Автосервис	F76 10A
Дополнительный отопитель воздух/воздух
Реле массы генератора (ADR)
Электроклапан дополнительного отопителя воздух/водяной
Доступный источник питания (после главного выключателя)	F77 15А
Управление освещением и сигнализацией	F90 3A
Реле питания задних противотуманных фар
Реле дальнего света фар 900 18
Реле питания противотуманных фар
Выключатели реле ночного освещения
Реле отключения противотуманных фар при включенном дальнем свете
Фонарь светового люка № 1	F91 10А
Фонарь дорожный просвет номер 2
Левые передние габаритные огни
Правые габаритные огни № 3
Габаритные огни правые № 4
Правые задние боковые / габаритные огни
Крыша / габаритные огни по левому борту
Антибликовые верхние левые габаритные фонари
ЭБУ управления мощностью автомобиля (ADR)
Правая передняя сторона / габаритные огни	F92 10А
Левые габаритные огни № 1
Габаритные огни LG № 2
Габаритные огни LG № 3
Габаритные огни LG № 4
Крыша / боковые фонари по левому борту
Глянцевые боковые фонари, правые, с антибликовым покрытием
Доступный источник питания (правый задний фонарь(-и))	F93 10A 9 0018
15-контактный прицеп разъем
Доступный источник питания (левый задний фонарь(и))	F94 10A
15-контактный разъем прицепа
Приборы и органы управления для ночного освещения	Ф96 3А
Имеющийся источник питания (ночное освещение)	F97 5А
Фары дальнего света	F100 15A
Фара дальнего света
Фара ближнего света
Левая противотуманная фара
Правая противотуманная фара
Противотуманная фара	F101 10A
Задний противотуманный фонарь
Фонарь противотуманный задний
Разъем прицепа 15-контактный
Дисплей основной информации	F102 10А
Дальний правый дальний свет
Левый дальний свет Дальний свет
Доступный источник питания (задний ход информация)	F103 10А
Управление тормозом заднего хода
Фонари заднего хода
Фонари заднего хода
Внешний звуковой сигнал
Разъем прицепа 15-контактный
Левый стоп-сигнал	F104 10А
Правый стоп-сигнал
15-контактный разъем для прицепа
Датчик концентрации оксида азота	F107 10A
Модуль насоса подачи AdBlue
Электромагнитный клапан перепуска воды двигателя
Воздушный / дополнительный нагреватель	F108 20A

Renault Magnum (2001 – 2005) – схема блока предохранителей

Опубликовано

12 мая 2018 г. 8 декабря 2019 г. от admin

Год выпуска: 2001, 2002, 2003, 2004, 2005

Блок предохранителей

Renault Magnum – схема блока предохранителей – панель приборов

Функция	Номер	Номинальный ток [А]
Розетка для прицепа, 7-контактная, тип «EBS» Розетка для прицепа, 7-контактная, тип 24 S Управление предпусковым подогревом двигателя Управление электрическим или гидравлическим замедлителем	Ф1	10
Правые боковые/габаритные огни Правые габаритные огни Правые центральные габаритные огни	Ф2	10
Левые боковые/габаритные огни Левые габаритные огни Левые центральные габаритные огни	Ф3	10
Боковые/габаритные огни прицепа	Ф4	10
Доступный источник питания (освещение) Доступный источник питания (блок потолочных фонарей)	Ф5	10
Подсветка приборов приборной панели Выключатель освещения Реле задержки времени омывания фар	Ф6	10
Противотуманные фары Сигнальная лампа противотуманных фар	Ф8	10
Противотуманные фары Сигнальная лампа противотуманных фар	Ф9	10
Правая фара дальнего света	Ф10	10
Левая фара дальнего света Сигнальная лампа дальнего света фар	Ф11	10
Левая фара ближнего света Сигнальная лампа фар ближнего света	Ф12	10
Правая фара ближнего света	Ф13	10
Реле стеклоочистителя ЭБУ противоугонной сигнализации	Ф15	10
Противоугонный электронный блок ЭБУ «AIRBAG» Управление зеркалом заднего вида с подогревом Манометр воздуха Звуковой сигнал заднего хода	Ф16	10
Кондиционер	Ф18	20
ЭБУ “EBS”	Ф20	20
Блок питания (после главного выключателя)	Ф21	15
Автономный обогреватель Блок управления вентиляцией Блок управления программированием автономного обогревателя Электромагнитный клапан главного водяного контура Трехуровневый регулятор давления кондиционера Реле кондиционера	Ф22	30
Подсветка ступеней Верхний свет(ы) Разрядник напряжения (телекоммуникации) Устройство чтения карт	Ф23	20
ЭБУ коробки передач «ASTRONIC»	Ф24	20
Часы тахографа	Ф25	5
Розетка для прицепа, 7-контактная, тип «EBS»	Ф26	20
Стоп-сигналы Стоп-сигналы прицепа	Ф27	10
ЭБУ гидравлического ретардера	Ф28	10
Левое поворотное зеркало заднего вида с защитой от обледенения Правое поворотное зеркало заднего вида с защитой от обледенения	Ф29	10
Электродвигатели регулировки фар Радио	Ф30	10
Электродвигатель стеклоочистителя Насос омывателя ветрового стекла Насос омывателя фар	Ф32	20
Диагностический разъем ЭБУ подвески	Ф33	10
Радиотюнер + блок питания 24 В Программное управление автономного отопителя Сирена противоугонной сигнализации	Ф34	10
Наличие источника питания (после ключа зажигания)	Ф35	10
Звуковой сигнал 2-тональный электромагнитный клапан звукового сигнала Электроклапан саморегулирующейся оси Электродвигатель воздухоотводчика на крыше	Ф37	20
Основной дисплей	Ф38	5
Имеющиеся реле	Ф40	10
ЭБУ коробки передач «ASTRONIC»	Ф42	10
Прицеп + источник питания 24 В Бортовая система управления Прожектор рабочий (тракторный)	Ф43	15
Насос наклона кабины	Ф44	30
Электрозащёлка двери со стороны пассажира Электрозащёлка двери со стороны водителя Мигалка Управление аварийной световой сигнализацией Блок центрального замка дверей ЭБУ противоугонной сигнализации	Ф45	20
Нагреватель осушителя воздуха Таймер централизованной смазки Реле безопасности саморегулирующейся оси	Ф46	20
ЭБУ подвески Блок дистанционного управления подвеской Датчик давления в пневморессорах заднего ведущего моста	Ф47	10
Реле фонарей заднего хода	Ф49	10
Холодильник	Ф50	20
Обогрев сиденья водителя Обогрев сиденья пассажира Регулятор напряжения (розетка 12 В) Розетка «SAE» Прикуриватель Держатель баллона с хладагентом	Ф51	20
Доступный источник питания видео	Ф53	10
Электродвигатель передней солнцезащитной шторки Электродвигатель боковой солнцезащитной шторки	Ф54	10
Наличие источника питания (после ключа зажигания) Наличие реле (реле)	Ф55	10
Двигатель стеклоподъемника	Ф56	20
Главный ЭБУ автомобиля Тахограф	Ф57	10
ЭБУ «EUP» Электроклапан выпускного тормоза	Ф58	20
ЭБУ “EBS”	Ф60	5
ЭБУ гидравлического замедлителя ЭБУ электрического ретардера	Ф86	10

Таблица реле на соединительном блоке

Функция	Номер	Номинальный ток [A]
Реле питания после зажигания № 1	РП1	50
Реле питания после зажигания № 2	РП2	50
Реле боковых/габаритных огней	Р5	20
Реле аксессуаров комфорта	Р6	20
Реле освещения	Р8	20
Реле противотуманных фар	Р9	20
Реле противотуманных фар	Р10	20
Реле фар ближнего света	Р11	20
Реле дальнего света фар	Р12	20
Реле стоп-сигналов	Р14	20
Реле предпускового подогрева № 2	Р16	20
В наличии реле №1	Р17	20
Реле обогрева зеркал заднего вида	Р20	20
Реле стеклоочистителя	Р40	20
Реле фонарей заднего хода	Р40	20
Реле питания ЭБУ «VECU/EECU»	Р43	20
Реле компрессора кондиционера	Р46	20
В наличии реле №2	Р47	20
В наличии реле №3	Р48	20
Реле кондиционера	Р49	20
Реле задержки времени омывателя фар	Р53	—
Реле безопасности саморегулирующейся оси	Р55	20



Таблица реле вне соединительного блока

Функция	Номер	Номинальный ток [A]
Реле подогрева	Р15	100
Реле механизма наклона кабины	РП10	50



Таблица диодов на соединительном блоке

Функция	Номер
Сигнальный диод	Д5
Диодные дневные ходовые огни	Д6
Диодные дневные ходовые огни	Д7
Сигнальный диод	Д72
Диод кондиционера	Д86

Примечание.
