Ремонт холодильника своими руками: основные моменты и диагностика

Несмотря на то, что современные холодильники достаточно надежные и способны служить несколько десятков лет, они тоже периодически выходят из строя. Решать проблемы с бытовой техникой стоит сразу же. С некоторыми неполадками можно справиться своими силами, а другие требуют вмешательства специалистов.

Типичные неисправности холодильника и их устранение

К типичным неполадкам, с которыми можно справиться своими силами, относятся:

  • появление посторонних звуков и дребезжание;
  • недостаточное или сильное охлаждение продуктов питания;
  • скапливание воды в низу агрегата;
  • не рабочее состояние лампочки или индикатора;

А вот к серьезным проблемам, которые требуют вмешательства профессионалов, относятся:

  • пробивание током через кожух;
  • отключение прибора сразу после его включения;
  • образование снежной шапки на задней стенке;
  • прекращение работы мотора — компрессора;
  • отсутствие охлаждения.

Повышенный шум, дребезжание, стуки

Чаще всего, как бы это не казалось банально, дребезжание агрегата вызывает неправильно отрегулированная подвеска кожуха компрессора. Чтобы решить проблему, достаточно опустить болты подвески с пружинами до необходимого уровня.

Также дребезжание оборудования может быть вызвано соприкосновением корпуса изделия с трубопроводами. Решается это обнаружением проблемных мест и отодвиганием трубок. Вызывать дрожание может и реле. Чтобы устранить проблему, стоит убедиться, что оно расположено правильно и согласно специальным меткам.

Холодильник слабо или сильно морозит

Если холодильное оборудование стало сильно или слабо морозить, потребуется проверить сразу несколько показателей:

  • Чаще всего агрегат не морозит по причине выхода из строя терморегулятора или если он неправильно настроен. Чтобы настроить терморегулятор, достаточно повернуть его ручку в нужном направлении.
  • Проблема может заключаться в снижении производительности мотора компрессора. В таком случае стоит вызвать мастера. Он проверит агрегат специальным измерительным прибором. Если из системы вытек фреон, морозить он не будет. Проверить утечку фреона можно, если после длительной работы компрессора до его поверхности дотронуться рукой и не ощутить нагрева. А вот найти утечку и заново заправить систему сможет только квалифицированный специалист.
  • Перестать морозить холодильник может и по причине плохой уплотнительной системы между стенками и дверцами. Когда после длительной эксплуатации резинка теряет свою эластичность и плохо прилегает, холод выходит через щели. Решить поломку можно с помощью полной замены уплотнителя.
  • Потеря тепла может происходить по причине неправильного положения дверей, ее неплотного прилегания. В таком случае потребуется отрегулировать двери и поставить их на прежнее место.
  • Потеря тепла может быть связана и с неполадками электронагревания, вентилятора, плавкого предохранителя или таймера. Такие проблемы чаще всего касаются агрегатов с современной системой No frost.
  • Проблемы могут быть связаны и с включением функции быстрой заморозки и неправильном положении терморегулятора. Решение — перевести подачу холода в правильный режим и отключить заморозку или повернуть ручку терморегулятора в правильное положение.

Прибор бьётся током

Иногда потребители сталкиваются с проблемой, что холодильное оборудование бьется током. Это может происходить как и во время его работы, так и в спокойном состоянии.

Внимание: пользоваться прибором, который бьет током, опасно для жизни. Немедленно отключите его от сети и либо самостоятельно устраните неполадку, либо вызовите мастера.

Для самостоятельного устранения неполадки вам потребуется специальный прибор — мегомметр, с помощью которого измеряется величина сопротивления изоляции электропроводки холодильника. Рабочий процесс будет выглядеть следующим образом:

  1. Отключите агрегат от сети и проверьте провода на отсутствие видимых дефектов.
  2. Если изъянов на проводах вы не заметили, потребуется еще один прибор — «Земля». Его провод подсоединяется к корпусу холодильника, а второй провод- «Линия», к проводу холодильника. Провод «Линия» поочередно подключается к проводам терморегулятора, реле и компрессора, и на экране отобразится излишнее сопротивление.
  3. После того, как место неисправности будет вычислено, поврежденный провод потребуется заменить новым или тщательно заизолировать.

Мотор-компрессор постоянно работает

Холодильник может начать беспрерывно работать, если в помещении будет постоянно повышена температура воздуха или неправильно выставлена ручка терморегулятора. При таких условиях оборудование будет работать на полную мощность. Если терморегулятор выставлен правильно, а агрегат работает на полную мощность без перерыва, значит, он просто вышел из строя и его необходимо заменить. Также проблема в постоянной работе мотора компрессора может заключаться в утечке хладогена. Определить это можно только с помощью специального прибора. Самостоятельно отремонтировать оборудование, не имея навыка и необходимых расходных материалов, нельзя. Здесь стоит обратиться в мастерскую.

Тепловое реле часто срабатывает

Тепловое реле часто срабатывает по разным причинам:

  • повышено напряжение в цепи электродвигателя;
  • реле плохо закреплено;
  • контакты реле окислились;
  • имеются неисправности пускового реле;
  • заклинивает компрессор.

Важно: чаще всего тепловое реле часто срабатывает по причине повышенного напряжения в цепи электродвигателя. Если вовремя не устранить проблему, перегорит его обмотка.

Попробовать исправить поломку можно, если проверить напряжение в сети электродвигателя. Если оно стабильно, проверьте реле. Для этого мотор подключается напрямую без реле. Если после проведенных манипуляций оборудование начинает работать исправно, потребуется заменить реле.

Образование снежной шубы внутри холодильника

Иногда в двухкамерных холодильниках на стенках появляется лишняя влага в виде капель воды или снежной шубы. Произойти это может по причине долго открытых дверей, или если уплотнитель потерял эластичность. Также это может быть спровоцировано тем, что в агрегат ставится горячая еда. Исправление случившейся ситуации начинается с проверки всех настроек в системе охлаждения.

Довольно часто в современных моделях шуба на стенках появляется при отключении внутренней подсветки. Увидеть, работает ли подсветка после закрытия дверцы, невозможно. Чтобы проверить, горит лампочка или нет, подложите тонкий предмет между стенкой оборудования и уплотнителем и закройте дверь. Сквозь образовавшуюся щель вы сможете определить, светится лампочка или нет. Если она не горит, то отремонтируйте систему освещения или замените кнопку — выключатель, которая выходит из стенки по направлению к двери.

Полностью не работает холодильник

Если после подключения агрегата к сети он не издает никаких звуков, значит, холодильник полностью не работает. Это чаще всего связано с отсутствием тока в сети электроснабжения или с выходом из строя шнура холодильника. Если ток есть, достаточно просто заменить шнур или вилку.

Холодильник работает, но с коротким циклом

Если холодильное оборудование работает, но с коротким циклом, это может провоцировать:

  • высокое давление;
  • наличие воздуха в системе;
  • избыток фреона;
  • срабатывание реле;
  • грязный вентилятор;
  • выход из строя вентилятора.

Для устранения неполадок необходимо проверить, правильно ли подключен вентилятор. Если в системе присутствует небольшое количество воздуха или наблюдается переизбыток фреона, их потребуется стравить через клапан. Не забудьте проверить конденсатор на наличие загрязнения пылью. Частое срабатывание реле низкого давления приводит к засорению фильтра или поломки ТРВ. В таком случае следует просто очистить фильтр или заменить его новым, проверить настройки реле.

На дне холодильника собирается влага

Собираться влага на дне холодильника может по причине нарушения положения трубки или ее засорения. Справиться с поломкой можно довольно оперативно, если прочистить трубку, отводящую воду в специальный приемник, с помощью длинной и гибкой проволоки. Проволока вставляется в трубку и продвигается по отверстию к днищу агрегата. Через несколько минут рабочего процесса, весь мусор выйдет в приемник для воды.

Внимание: чтобы полностью очистить трубку, лучше промыть ее методом спринцевания несколько раз.

Появление неприятного запаха в агрегате

Неприятный запах появляется в холодильнике от его неправильной эксплуатации. Для этого не рекомендуется размещать в нем продукты с резким запахом без специальных контейнеров, вовремя протирать стенки прибора и следить за его чистотой.

Если же неприятный запах все же появился в приборе, от него надо быстро избавиться. Так как это плохо скажется на всех продуктах, которые в нем хранятся. Этот процесс может занять несколько часов вашего свободного времени:

  1. Отключаем агрегат от сети и оставляем на некоторое время. Если на стенках образовался ледяной покров, снимать его силой не рекомендуется. Так как мы можем нанести механические повреждения технике.
  2. После того, как оборудование полностью разморозится, протираем его стенки специальными средствами. Порошковые абразивные смеси выбирать не стоит. Лучше остановите выбор на гелиевых пастах.
  3. Протираем холодильник насухо чистой тряпкой, проветриваем его 5-10 часов.
  4. Включаем агрегат в розетку и продолжаем его эксплуатацию.

Не работает подсветка

В некоторых моделях холодильников довольно часто перегорают лампочки в подсветке. Их замена не должна вызвать трудностей. Достаточно просто открутить болт, держащий плафон, снять его и выкрутить сгоревшую лампочку. На ее место вкручивается новая лампа, мощность которой не должна превышать 15 Вт., и закрепить плафон на место.

Диагностика неисправностей холодильника

Прежде, чем приступить к ремонту холодильного оборудования, необходимо провести его диагностику, чтобы понять, можно справиться с поломкой своими силами или стоит прибегнуть к помощи специалистов.

  1. Для диагностики оборудования в домашних условиях, потребуется подготовить универсальный тестер и отвертку. Начинается диагностика с определения качества напряжения в сети. Если оно составляет 220 Вт, значит, все в норме. Если же напряжение меньше этого показателя, это может стать основной причиной выхода бытового прибора из строя.
  2. Далее внимательно изучаем шнур и вилку агрегата на целостность. На нем не должно быть дефектов, он не должен нагреваться при работе.
  3. Далее осматриваем клеммы на компрессоре. Делать это лучше при отключенном от сети оборудовании.
  4. Осматриваем компрессор, который располагается в нижней задней части холодильника. На нем не должно быть дефектов и повреждений. После зрительного осмотра проверяем обмотку. Перед осмотром необходимо отсоединить гибкие провода. Проверить цепь обмотки на целостность необходимо с помощью тестера.
  5. После этого можно перейти к диагностике мелких деталей — температурного датчика. Для этого с помощью отвертки снимается и отсоединяется проводка. Каждый провод проверяется на работоспособность тестером.

Когда обязательно вызывать мастера

Все неисправности холодильного оборудования делятся на две части:

  1. Не проводится охлаждение внутренней камеры при нормальном запуске двигателя. Чаще всего поломка заключается в основных составных частях оборудования.
  2. Агрегат не включается или включается на короткий срок, а потом — отключается. Здесь проблемы связаны с неисправностью электрической схемы бытового прибора.

В первом случае ремонтом должны заниматься только высококвалифицированные мастера, так как провести диагностику и ремонт можно только с помощью специального оборудования и многолетних навыков.

А вот если у агрегата вышел из строя электрический механизм, то решить проблему можно и своими силами — после проведения диагностики, выявления причин поломки и замены вышедшей из строя запчасти.

В заключение хочется отметить, что каждый агрегат, даже от производителя с мировым именем, может в какое время перестать работать. Чтобы отремонтировать холодильник, необходимо разобраться, в чем дело, приобрести нужную деталь и запастись свободным временем. Если особого опыта в ремонте бытового оборудования у вас нет, лучше обратиться к мастерам своего дела, которые решат все проблемы оперативно и качественно.

remboo.ru

Ремонт холодильника своими руками

Модуль управления для холодильника Ноу Фрост и не только

Это статья интересна тем у кого есть холодильник не только с системой Ноу Фрост, но и с плачущей системой оттаивания. Дело в том, что в современных холодильных установках, немножко усложнена разморозка плачущего испарителя, который установлен на задней стенке холодильного отделения, за пластмассой. На данный момент, большое количество двухкамерных холодильников с плачущей системой оттаивания, имеют приблизительно такое же управление, как и холодильники Ноу Фрост. То есть если убрать, из система управления холодильника Ноу Фрост, такую деталь как вентилятор, то эти мозги вполне возможно ставить на холодильник с плачущей системой разморозки. В общем, чтобы было понятно, у двухкамерных холодильников с плачущим испарителем, есть тэн оттайки, также имеется датчик оттайки, эти детали установлены в холодильной камере на стенке плачки. Очень часто, тэн оттайки перегорает, также иногда выходит из строя сенсорный датчик, чтобы эти детали поменять приходится идти на риск, то есть с задней части холодильника надо вырезать окно, для того, что бы устанавливать тэн оттайки и датчик. Короче говоря процедура не из легких и требует большого умения, чтобы избежать, такого риска, существует универсальный модуль управления, благодаря этой запчасти, мастера без труда справляются с поставленной задачей. Универсальный модуль управления, можно применять практически во всех холодильниках, от однокамерных, до двухкамерных с системой Ноу Фрост. В полной версии этой статьи, я расскажу, как установить модуль управления, то есть электроконтролёр NA 630, на двухкамерный холодильник. В общем если  в вашем холодильнике постоянно глючит электроника, то такой электро контролер, поможет вам, в ремонте холодильника своими руками. Чтобы прочитать полную версию статьи, нажмите кнопку подробнее

sammaster.xyz

Ремонт холодильника своими руками

Холодильник — техника, которая присутствует в каждом доме. Как и любые другие бытовые приборы, он имеет свойство ломаться.

Конечно можно в этом случае отремонтировать его в сервисном центре или вызвать мастера по ремонту холодильников, однако это обойдется вам в кругленькую сумму. Поэтому будет полезно знать, как сделать небольшой ремонт холодильника своими руками.

Для начала разберемся с тем, как устроен холодильник.

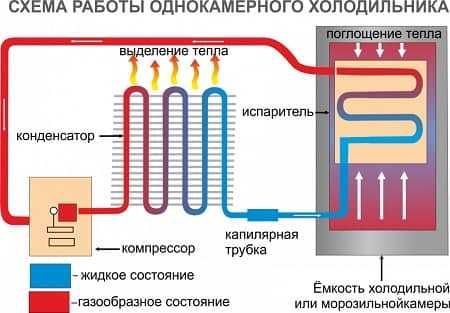

Принцип работы холодильника

Все холодильники охлаждаются благодаря циркуляции специального газа (хладагента) внутри изолированной системы. Когда холодильник работает, газ всасывается с помощью компрессора, затем сжимается при прохождении через конденсатор, расположен в задней части прибора.

При прохождении через конденсатор газ сжимается и охлаждается. После прохождения через фильтр-осушитель и капиллярную трубку он попадает в испаритель. Здесь сжиженный газ быстро расширяется, при этом его температура резко падает.

Эти действия происходят циклично до тех пор, пока терморегулятор не отключит прибор от сети. Испаритель холодильника расположен в холодильной камере и представляет собой пластину, в которой по трубкам проходит охлаждающий газ.

Видео о том, как работает холодильник

Неисправности холодильников

Для начала разберемся — какие неисправности могут быть у холодильника?

Вот основные из них:

  • холодильник слишком сильно шумит;
  • появление воды в холодильнике;
  • не открывается морозильная камера;
  • внутри холодильной камеры нет освещения;
  • температура в холодильнике недостаточно низкая;
  • холодильник не холодит;
  • слишком низкая температура;
  • холодильник не включается.

Основные проблемы мы перечислили, теперь остановимся подробнее на их причинах и способах решения.

Холодильник слишком шумит

Любой прибор в рабочем состоянии производит определенную вибрацию, но со временем она может значительно усилиться.

Основные причины:

  1. Неправильно расположенное содержимое (например кастрюли или бутылки). В этом случае решение очень простое — распределяем их равномерно внутри прибора и они больше не будут стучать и греметь.
  2. Компрессор холодильника может слишком сильно вибрировать от соприкосновения с стенкой или другой кухонной мебелью.
  3. Еще одна возможная причина вибрации — неровное положение прибора. Устранить шум просто: регулируем его положение с помощью регулировки высоты ножек.
  4. Холодильник может сильно стучать, если резиновые опоры компрессора повреждены. Поэтому обязательно проверяем в каком они состоянии и если возникнет необходимость, подтягиваем их или меняем на новые.

Появление воды в холодильнике

Если вы обнаружили лужу в нижней части холодильной камеры, это свидетельствует о том, что талая вода не отводится с помощью дренажного отверстия и сливного канала в задней части холодильной камеры. Попробуйте прочистить дренажное отверстие и понаблюдать, не появляется ли лужа опять.

Не открывается морозильная камера

Если у вас не получилось открыть дверцу морозильника, не беспокойтесь — ничего плохого не случилось. Она может не открываться из-за вакуума. Немного подождите и опять попробуйте — должно получится.

Внутри холодильной камеры нет освещения

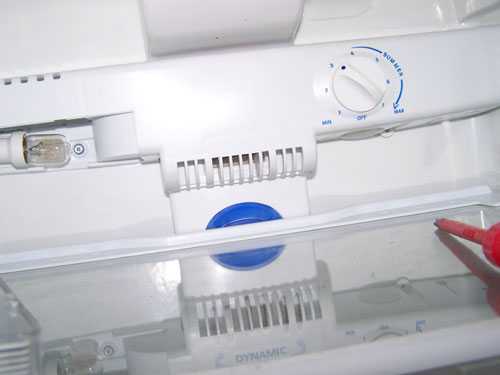

Причина этой поломки может быть очень простая — закрываясь, дверца нажимает на выключатель и освещение отключается. Для проверки несколько раз нажмите на выключатель при открытой дверце.

Если лампа не загорелась — проверьте ее на исправность. Для этого выключите холодильник. Снимите с лампы плафон. Как правило, он зафиксирован с помощью пластмассовых защелок.

 Выкрутите лампу и проверьте ее на исправность, если есть необходимость — замените на новую. Используйте лампы только той мощности, которая указана в инструкции по эксплуатации.

Поставьте плафон на место и подключите холодильник к сети. Проверьте, работает ли освещение. Если нет — значит поломан выключатель.

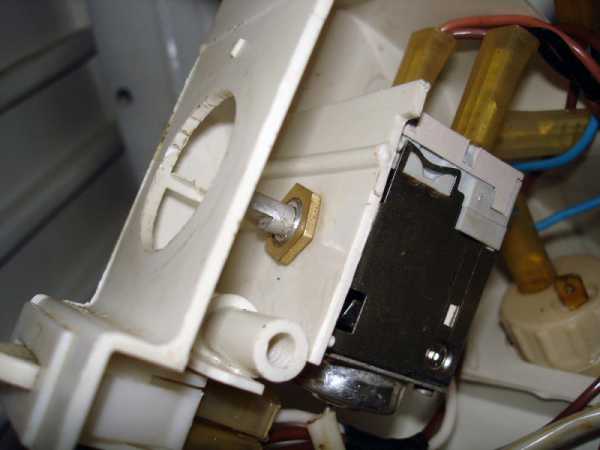

Чтобы его снять, предварительно придется снять колпачки из пластика, которые закрывают крепежные винты. Это удобно делать с помощью тонкой отвертки.

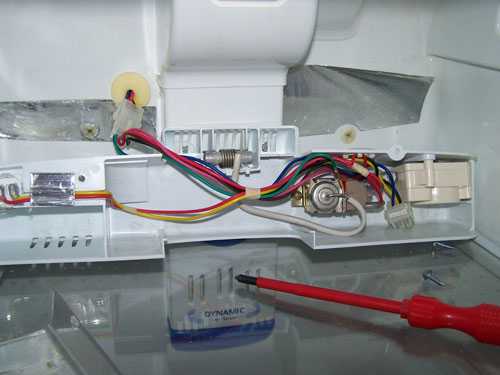

Необходимо выкрутить винты, с помощью которых корпус терморегулятора прикреплен к холодильнику, затем снять сам корпус.

После этого находим выключатель, освобождаем его от крепления и вынимаем.

Снимаем провод с одного вывода выключателя и прикасаемся к его контактам тестером. Если тестер показывает бесконечность в ненажатом положении выключателя, значит последний неисправен.

Заменяем выключатель на новый и устанавливаем терморегулятор на место.

Температура в холодильнике недостаточно низкая

Причин этой неисправности может быть несколько:

1. Неправильно установленная температура. Установить нужную температуру охлаждения можно с помощью ручки терморегулятора.

2. Неисправность терморегулятора. Обязательно проверьте его работу.

3. В помещении, в котором стоит холодильник, слишком высокая температура. Аппарат должен находится как можно дальше от источников тепла, желательно устанавливать его в прохладном помещении.

4. На конденсаторе, который расположен на задней стенке холодильника, накопилось слишком много пыли. Это может помешать нормальному теплообмену змеевика с окружающей средой.

В результате этого хладагент будет недостаточно охлаждаться конденсатором. Воспользовавшись мягкой кистью или пылесосом, уберите слой пыли, предварительно выключив прибор из сети.

Еще одна возможная причина недостаточного охлаждения — постоянно включенная лампа освещения в холодильной камере. Это бывает при неисправности выключателя освещения.

5. Неисправность уплотнителя двери. Поврежденный или износившийся уплотнитель двери может пропускать теплый воздух в холодильную камеру и не давать ей охлаждаться до нужной температуры.

Самый простой способ ремонта в данном случае — просто заменить уплотнитель на новый. Но заменить можно не все виды уплотнителей.

Иногда приходится менять целую дверцу. Это совсем невыгодно, поэтому можно постараться отремонтировать старый уплотнитель.

Для начала рассмотрите способ крепления уплотнителя, оттянув его за край.

Если он вмонтирован при помощи винтов, то для его снятия вам придется их все открутить.

Если родного уплотнителя нет, можно купить под заказ универсальный. Комплект продается в виде Г-образных заготовок, которые можно обрезать до прямоугольной прокладки.

В качестве шаблона можно использовать старый уплотнитель. Воспользовавшись угольником, необходимо разметить угол 45° на уплотнителе, затем обрезать канцелярским ножом отмеченные концы.

У старого уплотнителя замерьте длину магнитной полоски и с помощью бокорезов отрежьте такую же по длине ленту из ремкомплекта. Вставьте ее в полость профиля прокладки.

Затем вклейте в каждую из половинок уплотнителя уголковые соединители и соберите всю конструкцию на ровной поверхности, применив немного клея.

После полного высыхания клея установите готовый уплотнитель на дверцу холодильника.

Холодильник не холодит

Это может случится из-за более серьезных проблем — поломка терморегулятора, утечка охлаждающего газа, засор трубок.

Если возникла утечка газа из системы, нужно найти и запаять место утечки, затем по новой заправить холодильник хладагентом.

Капиллярная трубка может засорится из-за попадания воды в систему. Чтобы решить эту проблему, необходимо откачать газ из системы, убрать влагу и затем повторно его заправить.

Если неисправен терморегулятор, единственный выход — его замена.

Очень низкая температура

Если в холодильнике подмерзает масло, молоко и т.д. — значит в нем слишком низкая температура.

Причины данного явления могут быть разные.

1. Неправильно установлен терморегулятор. Кто-нибудь из домашних мог случайно поставить ручку терморегулятора в неправильное положение. В этом случае решение простое — нужно правильно выставить температуру.

2. Включен режим замораживания. Если у вашего холодильника есть функция быстрой заморозки, обязательно проверьте — не забыл ли кто-то отключить данный режим.

3. Неисправность терморегулятора. Нужно проверить его работоспособность и если необходимо, произвести замену.

4. Поломка нагревателя автооттаивания. Если у вашего холодильника (или морозильника) имеется функция автооттаивания, то неисправный нагреватель, который находится на испарителе, провоцирует образование шапки льда. Вследствие этого холодильник работает больше чем положено, что соответственно понижает температуру.

Холодильник не включается

Причин этого достаточно много, вот наиболее распространенные:

  1. Прибор не включен. Самая смешная причина, но, к удивлению — не редкая.
  2. Отсутствует электропитание. Обязательно посмотрите на щиток — может перегорели пробки или выключился автомат. Также желательно измерить напряжение розетки.
  3. Оборвались провода или неправильно вставлена вилка. С помощью тестера проверяем цепь.
  4. В вилке питания сгорел предохранитель. Если в вилку питания прибора вмонтирован предохранитель, обязательно протестируйте его на пригодность. Если он неисправен — поменяйте на новый с таким же номинальным током.

В заключение несколько рекомендаций по правильному использованию холодильника.

Полезные советы

Секреты правильной установки холодильника

Если вы расположите морозильник или холодильник не слишком удачно, ему придется долго работать для обеспечения необходимой температуры в морозилке и в камере хранения.

Дело в том, что конденсатор, который расположен в задней части прибора, должен охлаждаться естественные путем потоками воздуха. Поэтому не стоит ставить холодильник возле нагревательных приборов, таких, как плита или батарея.

Как хранить продукты в холодильнике

Чтобы не допустить развития вредоносных микроорганизмов, приготовленные продукты желательно хранить на верхних полках, а сырые — на нижних.

Укладывая мясные и рыбные продукты, пользуйтесь пластмассовыми контейнерами, а за их отсутствием — кладите их на тарелку и прикрывайте другой. Помните о том, что холодильная камера наиболее охлаждается в области рядом с испарителем.

Как хранить продукты в морозилке

В морозильнике продукты необходимо хранить в завернутом виде или в специальных контейнерах. Твердые продукты желательно заворачивать в фольгу. Жидкие сохраняйте в контейнерах с плотно прижатой крышкой.

На все продукты рекомендуется клеить бирки с датой. Это необходимо, чтобы знать, сколько времени продукт пребывал в морозилке. Помните, что у разных продуктов разный максимальный строк хранения в морозильной камере.

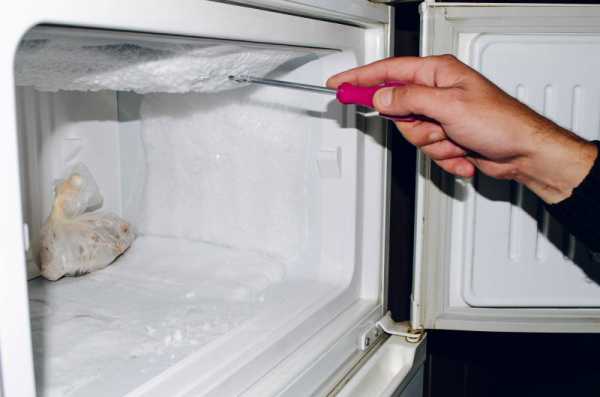

Как разморозить холодильник

Если у вашего прибора нет устройства автооттаивания, вы должны размораживать его самостоятельно. Лучше всего это делать в периоды наименьшей загруженности продуктами. Лед в холодильнике по толщине должен быть не больше 5 мм.

Перед разморозкой из холодильника необходимо достать все продукты питания и завернуть их в газеты. Сохраняйте их в прохладном помещении, а лучше на время оставьте их в холодильной камере соседей или родственников.

Вилку питания прибора выньте из сети. Если у вашего холодильника есть трубка для сливания талой воды, достаньте ее и поместите в емкость. О том, как правильно расположить данную трубку, можно прочитать в инструкции к холодильнику.

Если вы хотите, чтобы холодильник разморозился быстрее, поставьте в него кастрюлю горячей воды. Подтаявший лед можно убирать деревянной лопаткой.

Ни в коем случае нельзя это делать металлическими предметами, особенно ножом. Ими можно повредить испаритель, а его ремонт стоит очень дорого.

Когда лед полностью оттает, тщательно промойте холодильник и вытрите его насухо с помощью мягкой ткани.

Включите морозильник или холодильник в сеть, дайте ему возможность как следует набрать нужную температуру и лишь затем загружайте в него продукты.

Как чистить холодильник

Периодически (хотя бы 1 раз в месяц) необходимо мыть холодильник. Для ухода за ним можно применять раствор жидкого моющего средства.

Для протирания уплотнителя дверцы лучше использовать просто смоченную водой ткань. Для мытья холодильника также подойдут специальные аэрозоли с антибактериальными свойствами. Обязательно следите за чистотой дренажного отверстия и сливного канала.

Как избавится от запахов в холодильнике

Для того, чтобы не допустить появление запахов в холодильнике, регулярно за ним ухаживайте, а также плотно закрывайте чересчур пахнущие продукты. Кроме того, в магазинах продаются специальные дезодораторы, способные хранить в холодильнике аромат свежести около 10 недель.

Если у вас не получилось его купить, стоит попробовать проверенный метод — просто поместите внутрь холодильника рюмку с содой.

Видео: как избавится от запахов в холодильнике

Загрузка…

comfhouse.com

Ремонт холодильника своими руками

Отобедав, решил не пороть горячку и как следует всё обмозговать.

В итоге, ни в какой магазин я не побежал, так как после «Бестужева» ноги предательски заплетались. Просто прикинул, что неплохо бы применить свой колоссальный опыт в установке, ремонте и обслуживании кондиционеров для оживления старичка Whirlpool.

Итак, приступим.

Что понадобиться

По старой доброй традиции предыдущих ремонтных публикаций я стараюсь обходиться наименьшим количеством инструментов, поскольку лютого набора ремесленных прибамбасов редко встретишь в среднестатистической российской семье.

В сегодняшнем опусе нам понадобиться на удивление мало – самый обыкновенный тестер, пару крестовых отверток и базовые знания из школьного курса физики.

Надеюсь, сей скромный багаж имеется у каждого читателя этой статьи.

Кстати, не стоит смущаться, если ваш поломавшийся холодильник не как у автора. Принцип действия и конструкция однокомпрессорной системы No Frost идентична на всех моделях.

Шаг № 1 – проверка компрессора

Самый дорогой и технологически сложный узел любого холодильника – компрессор. В случае его поломки Whirlpool можно смело выбрасывать на помойку ввиду дороговизны и нецелесообразности последующего ремонта.

К счастью, самый дорогой узел холодильника отличается невероятной легкостью проверки работоспособности.

Освобождаем холодильник и откатываем от стены.

sam.mirtesen.ru

Ремонт холодильника своими руками

Небольшое вступление

Сегодня утром на страницах моего олюбимого  сайта должна была появиться рецензия на фильм «Телохранитель» с Колином Фарреллом в главной роли. Но, проснувшись ближе к обеду под крик Джека Воробья «По местам, псы помойные!», я сонной походкой побрел к холодильнику и обнаружил, что ленивый скот перестал работать.

Первой мыслью было бежать в магазин за новым, но меня остановил тревожный рык голодного зверя, доносящийся из глубин желудка.

Из содержимого оттаявшего за ночь холодильника в теплом виде можно было употреблять только «Бестужева»,

что я и не преминул сделать.

Отобедав, решил не пороть горячку и как следует всё обмозговать.

В итоге, ни в какой магазин я не побежал, так как после «Бестужева» ноги предательски заплетались. Просто прикинул, что неплохо бы применить свой колоссальный опыт в установке, ремонте и обслуживании кондиционеров для оживления старичка Whirlpool.

Итак, приступим.

Что понадобиться

По старой доброй традиции предыдущих ремонтных публикаций я стараюсь обходиться наименьшим количеством инструментов, поскольку лютого набора ремесленных прибамбасов редко встретишь в среднестатистической российской семье.

В сегодняшнем опусе нам понадобиться на удивление мало – самый обыкновенный тестер, пару крестовых отверток и базовые знания из школьного курса физики.

Надеюсь, сей скромный багаж имеется у каждого читателя этой статьи.

Кстати, не стоит смущаться, если ваш поломавшийся холодильник не как у автора. Принцип действия и конструкция однокомпрессорной системы No Frost идентична на всех моделях.

Шаг № 1 – проверка компрессора

Самый дорогой и технологически сложный узел любого холодильника – компрессор. В случае его поломки Whirlpool можно смело выбрасывать на помойку ввиду дороговизны и нецелесообразности последующего ремонта.

К счастью, самый дорогой узел холодильника отличается невероятной легкостью проверки работоспособности.

Освобождаем холодильник и откатываем от стены.

Чтобы снять защитную крышку компрессора нужно открутить четыре болта.

А вот и он, родимый.

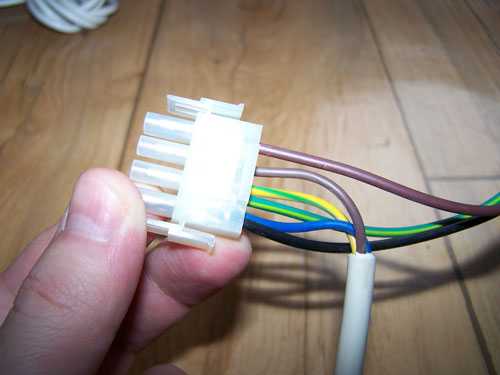

Контактная группа компрессора.

Провода «желтый/зеленый» это земля. Коричневый и синий, тянущиеся от белой оплетки, подают питание от сети. Черный и второй коричневый, уходящие к компрессору, подают питание на компрессор. Синий и черный уже замкнуты.

Не нужно быть семи пядей во лбу, чтобы понять – для запуска компрессора в ручном режиме достаточно отсоединить контактную группу,

и с помощью кусочка провода,

замкнуть контакты двух коричневых проводков.

После чего смело втыкайте вилку в розетку. Если компрессор молчит – впору бежать в магазин за новым холодильником. Если заработал, переходим к шагу №2, не забыв перед этим соединить контактную группу обратно, поставить заднюю крышку и задвинуть холодильник на своё место.

Шаг №2 – проверка вентилятора

Поскольку наш старенький Whirlpool являет собой систему No Frost, в его конструкции присутствует вентилятор, гоняющий холодный воздух от испарителя внутри морозильной камеры.

В любом холодильном оборудовании питающая цепь компрессора всегда завязана на вентилятор, дабы при выходе из строя последнего не произошло преждевременное обмерзание трубок испарителя.

Открываем морозилку и снимаем заднюю стенку с вентилятором.

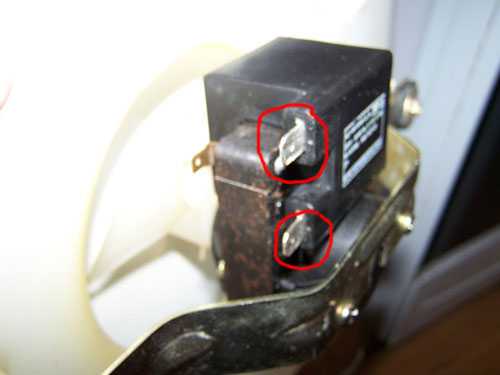

На нём всего два контакта, на которые нужно подать питание.

Для подачи питания можно использовать обрывок шнура от старого электроприбора.

Полярность значения не имеет, в худшем случае вентилятор закрутиться в другую сторону.

Если после подачи питания лопасти закрутились, переходим к шагу №3. Если нет – двигаемся в магазин запчастей, неисправность выявлена.

Шаг №3 – проверка температурного предохранителя

Итак, внимательно смотрим на морозильный отсек.

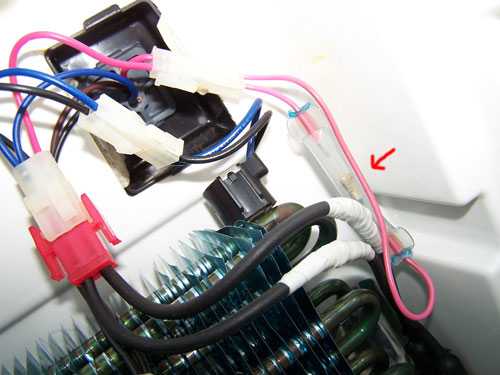

Обнаружить температурный предохранитель достаточно легко – металлический цилиндр, запаянный в прозрачный пластик.

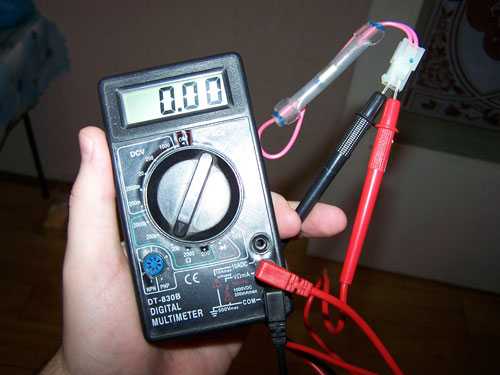

Этот предохранитель пробивает, когда происходит перегрев тэна разморозки испарителя. Отсоединяем штекер и производим проверку обыкновенным тестером.

Работает!

Отсюда можно сделать косвенный вывод, что температурный датчик испарителя тоже в порядке!

Ставим предохранитель на место и собираем морозильную камеру. Пора переходить к шагу №4.

Кстати, если температурный предохранитель показывает обрыв, одной его замены недостаточно. Нужно разобраться, почему перегревается тэн. В большинстве случаев причина кроется в таймере разморозки, и значит вам тоже полезно будет ознакомиться со следующим пунктом.

Шаг №4 – проверка таймера

Итак, мы проверили почти все узлы холодильника, но так и не выявили проблему. Лезем в холодильную камеру,

и снимаем блок управления режимами охлаждения,

в котором находятся лампа освещения (слева) и термостат с таймером (справа).

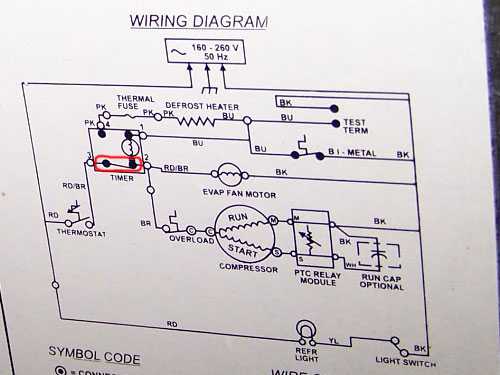

Для дальнейших манипуляций очень поможет электрическая схема холодильника, которая наклеена на задней стенке.

Из схемы видно, что в термостате ломаться нечему, тогда как таймер кишит набором разъёмов и замыкает цепи питания вентилятора и компрессора.

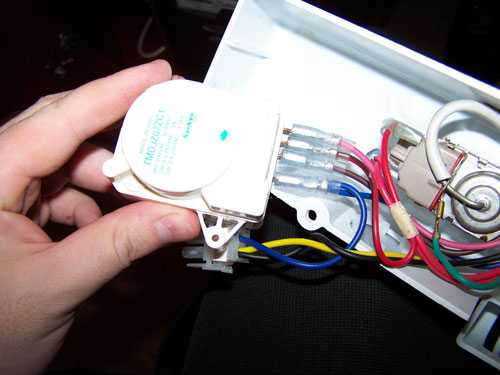

Снимаем таймер.

К счастью, он у меня механический. Электронный таймер лучше сразу отдать на диагностику в сервис.

Прежде чем вынимать из него контакты, желательно подписать маркером цвета проводов.

Теперь внимательно изучаем схему. Красно-коричневый провод от термостата должен быть замкнут с коричневым, подающим питание на компрессор и вентилятор.

Делаем, замер.

Контакта нет!!!

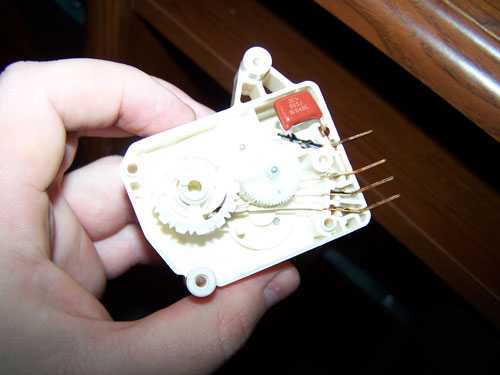

Разбираем таймер, аккуратнейшим образом сняв с него верхнюю крышку.

Сейчас замкнуты синий и коричневый, питание на компрессор и вентилятор при включении холодильника в сеть подаваться не будет.

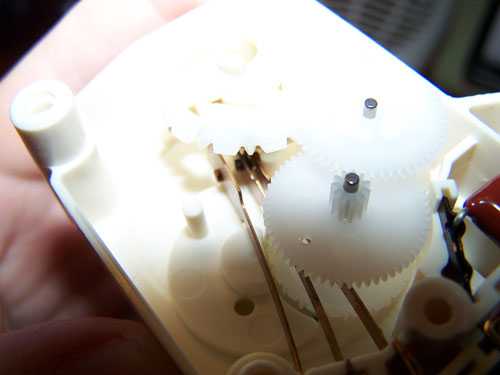

Поворачиваем ведущую шестеренку с прорезью для отвертки на миллиметр по часовой стрелке. Контакт замыкает красно-коричневый и коричневый провода.

Собираем блок управления температурой и включаем холодильник. Работает!!!

Теперь можно заполнить старикана едой.

Неисправность оказалась простейшей – залипла ведущая шестеренка механического таймера холодильника.

Вывод

Как видите, произвести первичную диагностику вышедшего из строя холодильника можно и в домашних условиях. А если благодаря этому руководству вам удастся его ещё и починить, радости автора не будет предела, а рука сама потянется за…

Всего доброго, и до новых встреч на страницах сайта, друзья!

Автор: “Барахолкин”.

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sdelaisam.mirtesen.ru

Ремонт и замена компрессора холодильника: пошаговая инструкция с фото

Осуществить ремонт холодильника можно собственноручно, но для этого нужно обладать определёнными навыками и знаниями. Важную часть подготовки к ремонту составляет диагностика, а для этого необходимо знать принцип работы холодильника. Попробуем разобраться, как организована схема работы этого распространённого бытового устройства.

Схема работы холодильника

Холодильник можно поделить на три большие составные части. Выход из строя одного блока делает неработоспособным весь холодильник, но не влияет на рабочее состояние других элементов. Морозильный аппарат состоит из испарителя, конденсатора и компрессора. В состав компрессора входит реле и мотор.

Система работы имеет замкнутый характер. Хладагент выкачивается из испарителя при помощи компрессора, а затем подаётся им под воздействием высокого давления в конденсатор. В конденсаторе он подвергается охлаждению, способствующему переходу из газообразного состояния в жидкое, а затем вновь перемещается в испаритель, стекая естественным путём. Так работа повторяется непрерывно.

В отличие от остальных компонентов, компрессор не находится постоянно во включенном состоянии. Он приходит в рабочее состояние по сигналу от температурного датчика, когда температура в холодильнике превышает допустимую норму. В такому случае реле приводит в движение мотор, вследствие чего компрессор начинает выполнять свою рабочую функцию. Когда температура начинает соответствовать норме, реле отключается.

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.

Проверка тока и сопротивления

Причиной неисправности может служить кабель, не так редко источником серьёзных проблем становится банальный обрыв. Замена кабеля является самой простой ситуацией из тех, когда может пригодится ремонт. В любом случае, перед началом каких-либо работ своими руками требуется проверить ток и сопротивление, чтобы не получить травму.

Чтобы проверить сопротивление, нужно найти место без краски или немного стереть её своими руками. Приложите мультиметр к контакту и к корпусу, прибор не должен показывать никаких значений, в противном случае дальше делать ремонт компрессора холодильника своими руками достаточно опасно. При дальнейшей работе с мотором и пусковым реле следует соблюдать меры предосторожности.

Для проверки тока необходимо рабочее реле, то есть перед началом испытаний вы должны быть уверены в его работоспособности. Проверять ток удобнее всего мультиметром, где контакт осуществляется клещами. При мощности двигателя в 140 Вт, ток равняется 1,3 Ампера. Соотношение величин остаётся таким же при других показателях мощности двигателя.

Смотрите также – Подключение компрессора холодильника к новому устройству

Причины неисправностей

Все неисправности в работе устройства можно условно поделить на два вида. В первом случае всё работает на первый взгляд хорошо, то есть мотор гудит, лампочка горит. Причиной может быть утечка хладагента, проверить это достаточно просто своими руками. Достаточно потрогать конденсатор, он должен быть очень горячим. При утечке хладагента конденсатор будет комнатной температуры. Второй распространённой причиной является поломка терморегулятор, то есть сигнал о повышении температуры просто не поступает.

Если холодильник совсем не включается, то в 20% случаев проблема  сводится к поломке мотора. Если  же мотор исправен, но необходимо произвести ремонт компрессора холодильника своими руками, нужно последовательно проверить главные элементы – термодатчик и реле. Каждое устройство при поломке подлежит замене. Если всё работает хорошо, менять надо сам компрессора, расскажем, как это сделать своими руками.

Как заменить компрессор?

Чтобы осуществить ремонт компрессора своими руками, нужно подготовить соответствующие инструменты:

  • накопитель для фреона;
  • вентили для прокалывания и отбора;
  • горелка.

Горелку рекомендуется использовать кислородно-пропановую. Теперь нужно отключить устройство от электрической сети, освободить его от продуктов и ящиков с решётками, а затем приступить к выполнению ремонтных работ.

Компрессор нужно выдвинуть и немного приподнять и надломать заправочную трубу. Устройство запускается на пять минут, в течение которых фреон полностью переходит в конденсатор. Подключается прокалывающий вентиль, к которому подсоединяется шланг от баллона. Вентиль откручивается на 30 секунд,  этого времени хватит, чтоб собрать весь газ.

Вместо заправочной трубы необходимо припаять медную, именно для этих целей используется горелка, но можно воспользоваться и обычным паяльником. Затем на капиллярном расширителе делается надрез длинной несколько сантиметров, затем трубка ломается, а фильтр отпаивается от конденсатора.

Теперь нужно полностью отсоединить компрессор от труб (чаще всего их две – для нагнетания давления и отсасывания лишнего газа), то есть компрессор необходимо отпаять. Для установки нового компрессора необходимо повторить все действия в обратном порядке. После всех работ убедитесь, что работает реле. Если запуск произошёл успешно, значит всё было выполнено правильно.

Смотрите также:

tehrevizor.ru

Можно ли починить холодильник самостоятельно? Альфа74.

В этой статье мы рассмотрим особенности ремонта холодильника своими руками. Конечно, ремонт своими руками нельзя назвать профессиональным подходом к делу. Тем не менее, очень часто именно мелкие неисправности становятся причиной остановки всего холодильника. Разве обязательно вызывать мастера, если такую неисправность можно легко устранить самостоятельно?

Одними из самых распространенных неисправностей являются выход из строя датчика температуры или датчика оттайки. Проверить эти детали можно при помощи обыкновенного тестера, работающего в режиме прозвонки: от детали отсоединяются провода и к ее выводам подключаются щупы тестера. В случае если тестер показывает короткое замыкание, то деталь является неисправной и подлежит замене.

Иногда идут несколько иным путем – замыкают провода, идущие от датчиков, между собой. Однако делать это не рекомендуется, ведь в таком случае система будет работать постоянно: холодильная камера будет или постоянно оттаивать или постоянно холодить. Таким образом, из-за не цикличной работы может выйти из строя компрессор, а ледяной слой может деформировать испаритель. К тому же замыкание проводов датчиков допустимо только на старых холодильниках, в которых не предусмотрена сложная система балансировки, посредством которой поддерживается микроклимат в холодильной камере. В общем, замыкание проводов датчиков допустимо исключительно как временное мероприятие, выполняемое для оперативной проверки компрессора холодильника.

Достаточно часто встречается и поломка, при которой лампа освещения холодильника светится, но сам силовой агрегат не запускается. Такая неисправность может говорить о проблемах в реле пускозащиты.

Устранить данную неисправность вполне можно своими руками. Прежде всего, нужно отключить шнур питания от бытовой розетки электропитания. Реле пускозащиты закрывается при помощи клепок, которые высверливаются и в конце ремонта заменяются винтами М3. Существуют и другие конструкции реле, для разборки которых следует отогнуть несколько защелок. Возможной причиной неработоспособности реле является сердечник, заклинивший в электромагнитной катушке. Для ремонта следует тщательно очистить детали от грязи, при необходимости обработать поверхности мелкозернистой наждачной бумагой, и собрать реле в порядке, обратном разборке. Также часто из строя выходит шток пускозащитного реле. Очень часто шток реле выполняется из пластика, из-за чего довольно быстро изнашивается. Этот шток можно изготовить самостоятельно из металла. Сюда же можно отнести и неисправности в виде обгоревших контактов и заедающих пружин. Такой ремонт осуществляется надфилем, с помощью которого контакты и пружины аккуратно очищаются.

Как свидетельствует практика, в большинстве случаев электротехнических знаний и навыков у владельцев холодильника недостаточно и справиться с ремонтом своими руками им просто не под силу. В таких случаях выход только один – обратится за помощью к опытным специалистам. Только так можно гарантировать, что ремонт будет выполнен на самом деле качественно.

Если вам потребовался ремонт холодильника в Челябинске – обращайтесь в центр услуг Альфа74.

Чтобы вызвать мастера на дом
или получить консультацию
звоните сейчас:

8(351) 27-777-27

alfa74.ru
