Реле от холодильника: Реле для холодильника купить по низкой цене в Москве
Замена пускового реле холодильника в Санкт-Петербурге, вызов мастера
Сколько стоит? | От 1200 р. |
Сколько длится? | 15-30 мин. |
Есть ли гарантия? | Да, на работу и запчасть по форме БО-1 |
Предназначение пускозащитного реле — включение и отключение мотора в холодильном агрегате. Когда двигатель набирает нужные обороты, катушка должна выключаться — и именно поэтому нужно реле. При увеличении подачи электрической энергии контакты устройства сжимаются, после чего запускается компрессор. При понижении — наоборот: контакт разжимаются, а двигатель выключается. Выделяют два типа пускозащитных реле, различающихся по принципу работы:
- «Таблетка». Деталь изготовлена из материала, который расширяется при нагревании, и имеет форму таблетки.
- Индукционное. Более современный вариант: при подаче электрической энергии в электромагнитах замыкаются контакты, при снижении — сжимаются.
Существуют также реле, имеющие в конструкции биметаллическую пластику; последняя выгибается при подаче электричества, тем самым замыкая контакты. Различаются приборы и по принципу фиксации: одни реле крепятся на неподвижную рамку, другие — к проводу.
Стоимость замены пускозащитного реле в Нева-Сервис — от 1200 р.
Симптоматика и порядок замены
Поломка пускозащитного устройства может проявлять себя по-разному, однако в большинстве случаев диагностировать проблему несложно.
Пускозащитное реле можно поменять, притом стоимость детали и работы мастера сравнительно невысока (например, в случае с маркой Атлант стоимость замены пускового реле холодильника и вовсе может назвать низкой). Общий алгоритм замены:
- Демонтаж старого механизма и установка нового.
- Фиксация с помощью винтов, которые держат пускозащитный механизм компрессора на рамке.
- Фиксация внешних контактов с помощью проводов (отмечаются при демонтаже старого реле).
- Монтаж колодки и возвращение проволочного режима на прежнюю позицию.
- Проверка работоспособности.
Почему мы
Ремонт холодильников на дому в Санкт-Петербурге — одно из основных направлений деятельности нашей компании. В частности мы всегда готовы произвести замену пускового реле холодильника, притом цена услуги сравнительно невысока: мы не требуем космических сумм. Естественно, стоимость реле пуска мотора зависит от марки и модели конкретного агрегата.
Принцип нашей работы незамысловат: вы подаете заявку, после чего наш специалист выезжает по указанному адресу на дом клиента, проверяет все элементы холодильника, а после выявления проблемы разрешает ее на месте.
Если вас интересует замена пускозащитного реле холодильника, мы будем рады сотрудничеству!
Процедура замены реле на Атланте (видео)
Замена реле холодильника
Ваш холодильник вышел из строя и Вы предполагаете, что необходима замена реле холодильника из-за его неисправности…
Многие полагают, что если мотор-компрессор не запускается, то требуется замена реле холодильника. Да, если холодильник уже в возрасте и выпущен во времена СССР, то возможно это так. Но современные реле компрессора холодильника имеют принцип работы несколько отличающийся от реле 50-90-х годов, и процент выхода их из строя намного меньше, как в силу возраста, так и в силу конструктивных особенностей.
Пусковое реле холодильника является одним из его основных элементов с самых давних времён. Существуют три основных типа холодильников:
- компрессионные (основным хладагентом которых является всем известный фреон)
- абсорбционные (работающие на аммиаке, и в мире современных бытовых охлаждающих устройств практически не принимающие участие)
- термоэлектрические (работающие на основе “Эффекта Пельтье”, но так и не получившими популярность за счёт довольно ограниченных возможностей охлаждения, используются в большинстве случаев как автомобильные)
Большинство современных холодильников компрессионные. “Сердце” любого компрессионного холодильника мотор. А стартером, “дающим жизнь”, является пусковое реле холодильника. Как только появился первый компрессор, сразу же появилась необходимость в его запуске. И это было бы невозможно без этой небольшой коробочки. В последствии было изобретено множество различных конструкций, в едином корпусе или в виде двух независимых элементов, но две основные функции этого элемента холодильника остаются неизменными. Это:
- запуск электродвигателя компрессора (мотора)
- отключение питания электрической цепи компрессора при его малейшей неисправности
Стоит рассмотреть обе функции:
- Главной функцией, которую осуществляет пускозащитное реле холодильника, является запуск компрессора. Как все мы знаем компрессор холодильника имеет период когда он производит звуки (какими тихими бы они не были) и когда он молчит. Эти два периода не что иное, как время работы мотора компрессора для охлаждения камер и продуктов внутри них и время остановки моторов компрессоров.
- Не менее важной функцией является выключение питания компрессора в случае каких-либо отклонений при его работе.
Иногда моторы, в силу разных обстоятельств (в первую очередь связанных с их неисправностью), не могут запуститься. Если этот процесс продолжается длительное время (несколько часов), начинается процесс “отепления” продуктов внутри камер. Если при этом пусковое реле исправно, то в тишине можно услышать щелчки – это срабатывает тепловая защита, которая не даёт возможности завышенному току перегреть элементы проводки и привести к весьма грустным последствиям – пожару!
Пусковое реле на некоторых компрессорах, при попадании влаги (хранение или эксплуатация холодильника во влажном помещении, попадание конденсата из-за разрушения или отсутствия на положенном месте сливного лотка), может выгореть совсем. На картинке слева, можно увидеть один из таких примеров. Реле компрессора NECCHI, при включении холодильника в электрическую сеть, начинало дымить. Если бы холодильник не был своевременно выключен из розетки, это могло бы привести к весьма грустным последствиям. К счастью это было вовремя обнаружено, а приглашенный мастер заменил необходимый узел и произвёл сопутствующие работы.
Цена замены реле на холодильнике зависит от марки, модели и стоимости устанавливаемого реле, а также от дополнительных работ, которые возможно понадобятся при его замене.
В заключение данной статьи следует заметить: При отсутствии необходимых навыков, если требуется замена пускозащитного реле холодильника, необходимо пригласить специалиста.
Ремонт или замена пускового реле холодильника
Как работает реле
Пусковое реле холодильной и морозильной камер – это особое устройство управляющего типа, которое во время запуска мотора компрессора отвечает за включение пусковой обмотки. Кроме того, именно оно прерывает подачу тока при условии, когда частота работы двигателя холодильника достигает более 75% вращения.
Принцип работы устройства достаточно прост: при падении в камерах температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает своего рода команду запустить мотор (весь процесс занимает не более 2 секунд). Важно отметить, что при поломке этой детали (в народе ее также называют «переключателем» или «включателем») холодильник полностью выходит из строя.
В современных моделях холодильников могут быть установлены реле различного типа: обычное пусковое, тепловое, а также температурный реле-датчик. Чаще всего тепловое и пусковое устройства называют просто пускозащитным.
Запуск асинхронного двигателя однофазной сетью 230 вольт
Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.
Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор.
КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений.
Фаза одна. Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение.
Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.
Причины поломки
Зачастую причина поломки обусловлена естественным износом определенных элементов этой детали либо в целом неправильной эксплуатации оборудования.
Можно выделить 2 основных признака неисправности именно этого элемента холодильника:
- Мотор прибора включается, но через короткое время выключается, либо же вообще не запускается. Вполне вероятно, что закоротило контакты в обмотке.
- Двигатель не запускается, но ток к нему при этом поступает. Возможная причина – ослабление пружины, что требует оперативной замены пускового реле.
Принцип действия пускозащитного реле
Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):
- «Таблетки» работают на основе материала, расширяемого нагревом.
Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
- Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.
С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента.
В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.
В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:
- перегорела спираль, в этом случае контакты не будут звониться в любом положении;
- заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
- нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.
Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

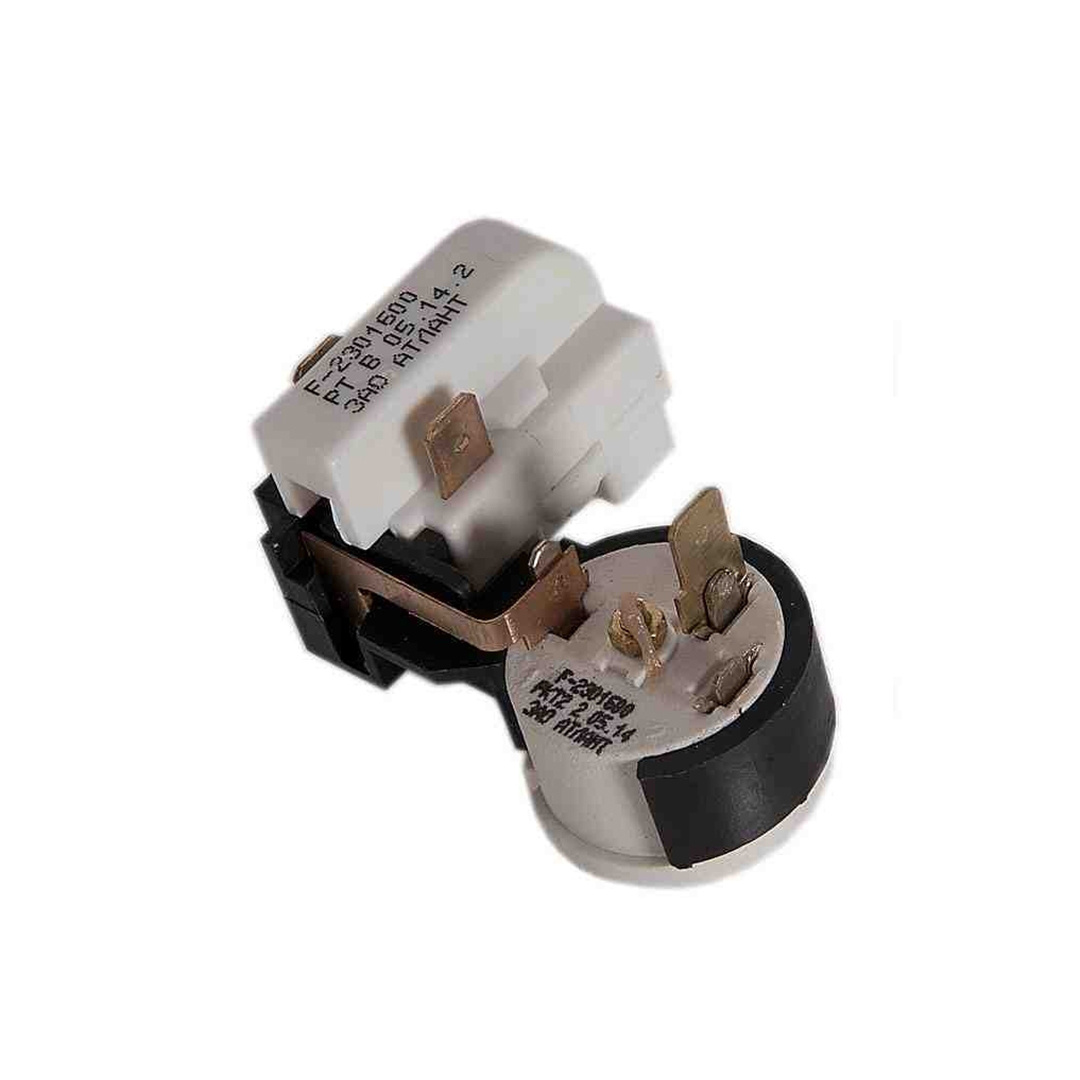

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?
Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.
Схема коммутации пускозащитного реле холодильника:
- Фаза 220 В.
- Земля.
- Пусковая обмотка асинхронного двигателя компрессора.
- Рабочая обмотка асинхронного двигателя компрессора.
- Земля.
Обычно узнать, что и куда подключается, можно по цвету проводов. В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.
Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит.
Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.
Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.
Замена реле своими руками
Если вы провели полную диагностику холодильника и выявили, что цепь работает нормально и обрывов нет, необходимо проверить пусковое реле. Для этого следует снять с него крышку, высверлив все алюминиевые заклепки (ее установка обратно осуществляется при помощи специальных гаек и винтов). Кстати, в старых моделях холодильников эта крышка крепится посредством обычных защелок, которые просто отодвигаются отверткой.
К наиболее распространенным причинам поломок относится обгорание контактов пары. Кроме того, в катушке может также заклинить сердечник либо же поломаться шток, который клинит пружину.
Во время ремонта своими силами необходимо аккуратно достать катушку (как правило, она крепится на простых защелках). После следует извлечь из нее контакты со штоком и сам сердечник, а затем очистить все элементы от пыли и грязи (для этого можно использовать мягкую ткань и спирт). Если потребуется, нужно зачистить сердечник напильником или наждачной бумагой для обеспечения в канале катушки свободного хода. Аналогичную зачистку следует провести для всех контактов.
Нередко причина выхода из строя пускового реле кроется в поломке штока. При необходимости можно попробовать заменить пластмассовый заводской шток самодельным. Он делается из обычного гвоздя размером 5х35 мм, и следует отметить, что при правильной замене металлический шток прослужит дольше пластмассового.
Не менее распространенной неисправностью является перегорание нагревателя, расположенного в реле тепловой защиты. Такая поломка диагностируется посредством тестера при снятой крышке детали. Если она была подтверждена, потребуется заменить реле на новое.
Настоятельно не рекомендуется производить замену самостоятельно, поскольку при отсутствии должного опыта и определенных знаний результат процедуры может быть достаточно непредсказуемым: к примеру, холодильник может полностью выйти из строя и в дальнейшем не подлежать ремонту. Лучше сразу же обратиться за помощью к специалистам.
Сталкиваясь с какими-либо сбоями в работе холодильника, многие одесситы и жители области предпочитают обращаться в сервис по ремонту бытовой техники «iMaster». К особенностям этого сервиса, по праву входящего в число лучших на территории Одессы, относятся:
- Возможность вызвать мастера на дом.
- Оперативное проведение ремонтных работ любого уровня сложности – всего в течение 24 часов.
- Рыночные цены на все услуги.
- Многочисленные положительные отзывы клиентов.
- Специальная система скидок.
Зайдя на сайт компании, можно оформить заявку на вызов мастера по ремонту холодильников и других видов бытовой техники в режиме онлайн. Специалист оперативно выявит точные причины выхода из строя оборудования, а затем произведет ремонт, при необходимости заменив вышедшие из строя детали: термостат, мотор компрессора, датчика, вентилятора. На все проведенные работы и замененные детали предоставляется гарантия сроком до 1 года.
Реле для холодильника| Обзор, рекомендации
Реле это функциональная часть компрессора холодильника, компрессор относится к главной составляющей, если компрессор приходит в негодность, его функции нарушены или автоматически он не запускается, то бытовая техника ломается. Есть ли возможность в этом случае диагностировать поломку? Зная назначение реле, справиться с этим можно будет даже без мастера, а реле для холодильника представлены в широком ассортименте, главное знать марку и модель холодильника.
Работа компрессора холодильника
Сопротивление проверяется с помощью мультиметра, в том случае если появились какие-то неисправности или холодильник не включается при возникшей поломке можно получить удар током. С помощью тестера проверяется обмотка на наличие повреждений. Специалисты называют этот процесс прозванивание, а в проверке выявляется сопротивление давления и ток. При повреждении обмотки напряжение может прыгать и попадать на поверхность корпуса, чаще всего это возникает со старыми моделями холодильников. В каждом контакте сопротивление измеряется, но недопустимо присутствие краски в месте проведения процедуры. Значок бесконечности обозначает то, что повреждений не обнаружено, иначе компрессор можно считать поломанным.
Важная деталь — пусковое микрореле
В каждом холодильнике есть то устройство, которое будет отвечать за пусковую обмотку и когда частота вращения превышает разрешенную, будет прерывать токоподачу. Это устройство называется реле и представлено в виде небольшой детали. Если она приходит в негодность, то и холодильник ломается. Пусковое реле необходимо для того чтобы соединять электрическую цепь по всем параметрам, по-другому устройство называется переключателем. Реле бывают разные по мощности и могут иметь разные конструкционные особенности. Они представлены пусковыми, тепловыми и температурными датчиками.
Реле для холодильника фото3Тепловые и пусковые еще могут называться пускозащитными. Деталь пускового типа запускает мотор компрессора, подавая на него напряжения. Если элемент приходит в негодность, то мотор сначала запускается, а потом останавливается или не запускается вообще. Чаще всего причиной становится заклинивание контактной обмотки. Работа теплового реле основывается на основных свойствах биметаллической пластины, когда она нагревается и форма меняется. Проверка теплового реле производится с помощью тестера, поломки нет, если сопротивление между контактами приравнивается к нулю, при разорванной цепи элемент требует замены.
4,377 просмотров всего, 2 просмотров сегодня
Пускозащитное реле холодильника Атлант в России
РоссияАбакан, Александров, Альметьевск, Анапа, Ангарск, Арзамас, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Балашиха, Барнаул, Батайск, Белгород, Бердск, Березники, Бийск, Благовещенск, Борисоглебск, Братск, Брянск, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Воскресенск, Воткинск, Выборг, Выкса, Вязьма, Гатчина, Глазов, Горно-Алтайск, Грозный, Губкин, Дзержинск, Димитровград, Долгопрудный, Домодедово, Дубна, Евпатория, Екатеринбург, Ессентуки, Железногорск, Железнодорожный, Жуковский, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Каменск-Шахтинский, Камышин, Канск, Кашира, Кемерово, Керчь, Кинешма, Киров, Кисловодск, Ковров, Коломна, Комсомольск-на-Амуре, Копейск, Королёв, Кострома, Красногорск, Краснодар, Красноярск, Крым, Кстово, Кузнецк, Курган, Курск, Липецк, Люберцы, Магадан, Магнитогорск, Майкоп, Махачкала, Миасс, Минеральные Воды, Михнево, Мичуринск, Москва, Мурманск, Муром, Мытищи, Набережные Челны, Нальчик, Находка, Невинномысск, Нефтекамск, Нефтеюганск, Нижневартовск, Нижнекамск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Новочеркасск, Ногинск, Обнинск, Одинцово, Ожерелье, Озеры, Октябрьский, Омск, Орёл, Оренбург, Орехово-Зуево, Орск, Пенза, Первоуральск, Пермь, Петрозаводск, Петропавловск-Камчатский, Подольск, Прокопьевск, Псков, Пушкино, Пятигорск, Ржев, Россия, Россошь, Ростов-на-Дону, Рубцовск, Рыбинск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Сарапул, Саратов, Саров, Севастополь, Северодвинск, Сергиев Посад, Серпухов, Симферополь, Смоленск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Ступино, Сургут, Сызрань, Сыктывкар, Таганрог, Тамбов, Тверь, Тихвин, Тобольск, Тольятти, Томск, Туапсе, Тула, Тюмень, Улан-Удэ, Ульяновск, Уссурийск, Уфа, Ухта, Феодосия, Хабаровск, Ханты-Мансийск, Хасавюрт, Химки, Чебоксары, Челябинск, Череповец, Черкесск, Чита, Шахты, Щёлково, Электросталь, Элиста, Энгельс, Южно-Сахалинск, Якутск, Ялта, Ярославль
Реле задержки для холодильника своими руками
Защитить компрессор от поломки поможет простое самодельное реле задержки включения холодильника.
В инструкции по эксплуатации холодильника указано, что даже после кратковременного отключения его от сети, например, вы, решили переключить холодильник в другую розетку, включить его снова можно не раньше как через 10 минут.
Холодильник работает в циклическом режиме, который определяется установкой терморегулятора и условиями окружающей среды.
Когда компрессор холодильника включен – давление хладагента в системе увеличивается почти до семи атмосфер, а при выключении падает до полутора атмосфер и меньше (кривая 1 на графике давлений).
Эти перепады давления очень опасны для холодильников, особенно старых моделей.
Давление в системе действует на поршень компрессора, нагружая электродвигатель. Представим, что компрессор выключили при большом давлении, например, при 6,5 атмосфер и попытались включить его снова. Теперь двигатель будет работать против высокого давления в пусковом режиме и его мощности будет недостаточно, чтобы сдвинуть поршень компрессора. Наверно не нужно объяснять, что может произойти при заклиненном роторе электродвигателя.
Однако если подождать несколько минут, то давление в системе снизится, уменьшится и давление на поршень. Компрессор легко запустится.
Выработано общее правило: при выключении холодильника выдержать десятиминутную паузу перед повторным включением.
Современные холодильники новых моделей содержат позисторные пусковые реле вместо традиционных механических. Позисторному реле после остановки компрессора нужно некоторое время для включения двигателя снова.
Защита позволяет избежать неприятностей с заблокированным ротором двигателя, однако специалисты считают, что доводить дело до срабатывания защиты не стоит. Кроме того, старые холодильники и холодильники с электромеханическим управлением не имеют систем задержки, поэтому могут выйти из строя. А ведь эти холодильники чаще всего живут в деревнях и на дачах. И именно там случаются ситуации, когда свет погас и буквально сразу включился снова. Никто этого даже не заметит или вообще никого нет дома, а холодильник все пытается включиться, пока давление в системе не стабилизируется или не сгорит двигатель.
Для защиты таких холодильников сделано устройство задержки включения после отключения холодильника от сети, которое включается между розеткой сети и вилкой холодильника. Схема проста, это обычное реле времени запускающееся при включении в сеть. Питание устройства через малогабаритный трансформатор, стандартный мост и стабилизатор. Задержка включения определяется конденсатором 47 мк. и резистором 5,8 мом. (последовательно соединенные резисторы по 2,4 мом. и резистор 1 мом.).
Индикаторы сигнализируют один о включении устройства в сеть, а второй о подключении нагрузки. Особо следует остановиться на реле, включающее компрессор холодильника. Контакты реле должны выдержать пусковой ток двигателя компрессора. В старых советских холодильниках мощность двигателя компрессора была 300 – 400 ватт. Соответственно ток в рабочем режиме 1,8 ампер. Пусковой ток раз в семь больше рабочего 12,6 ампер!
В устройстве применено реле с контактами рассчитаными не 16 ампер.
Обмотка реле должна быть рассчитана на напряжение 12 вольт, при этом ток через нее не должен превышать 200 миллиампер (допустимый для микросхемы). Для выбранного реле с обмоткой 175 ом все эти требования удовлетворяются. Конструктивно устройство выполнено в пластмассовом корпусе, на котором размещена розетка для подключения холодильника и два индикатора (светодиоды).
Работа устройства показана на фотографии. Слева устройство включено. Секундомер только начал отсчет времени. Нагрузка в виде лампочки не включена. Индикатор «сеть» включен, а «нагрузка» выключен.
Справа тоже самое устройство. Включена нагрузка (лампочка горит). Индикаторы «сеть» и «нагрузка» светятся. Секундомер показывает время зажигания лампы ( выключили отсчет времени при загорании лампы).
Автор статьи “ Защита холодильника ” Георгий Меньшиков
Смотрите так же:
Dometic 3851334007 – Реле холодильника Dometic
Dometic 3851334007 – Реле холодильника Dometic Магазин не будет работать корректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Доставка по фиксированной ставке
9 долларов.98 наземная доставка
Телефон поддержки
Быстрое и профессиональное обслуживание клиентов
Увеличенный период возврата
30-дневная политика возврата
Быстрая доставка
Большинство заказов на складе доставляются в течение 2-5 рабочих дней!
Сменное реле для холодильника Dometic включая модели RM2354, RM2454.
Артикул № | 89669 |
---|---|
Марка | Дометик |
Модель | 3851334007 |
Подходит для | 2354 ринггита, 2454 ринггита, 1303 ринггита, 3800 ринггита |
Цвет | Черный |
Особенности | Номинальное напряжение: 12 В |
Размеры | Габаритные размеры: 2-1/16″ x 1-1/16″ x 1-1/4″ |
Вес нетто | .![]() |
Вес брутто | .10 |
Артикул специального заказа | № |
УПК | 713814213244 |
Грузовые литы | № |
Как обойти пусковое реле на холодильнике
Если ваш холодильник нагревается слишком быстро, издавая тикающий звук, или ваш холодильник не охлаждает продукты, но звучит так, как будто он работает, пусковое реле холодильника может быть повреждено.Пусковое реле холодильника — это устройство, обычно устанавливаемое на компрессор для периодического запуска компрессора от внешнего источника.
Компрессор холодильника не работает в течение дня. Он включается и выключается во время цикла охлаждения для поддержания оптимальной температуры внутри холодильника. Реле — это устройство, которое подает питание на холодильник; следовательно, компрессор не может работать без реле.
Если реле выйдет из строя, компрессор не запустится, и вам, возможно, придется обойти систему реле.Если вы решите обойти реле, вы также обойдете тепловую перегрузку, которая может быть опасной. Если вы оставите байпас реле включенным слишком долго, это вызовет перегрузку байпаса, что приведет к перегреву вашего устройства, а другие системы будут портиться и изнашиваться от перегрева.
Имейте в виду, что обход реле — это временное решение, и вскоре после этого вы должны отдать свое реле в ремонт профессионалу.
Что делает пусковое реле в холодильнике?
Пусковое реле — это электрический переключатель, который запускает компрессор, устройство, создающее холодный воздух, который проходит через ваш блок, чтобы ваша еда оставалась прохладной. Он повышает мощность компрессора, диктуя, когда он должен включаться или выключаться в зависимости от потребности устройства в прохладном воздухе. Пусковое реле помогает экономить энергию, обеспечивает правильную работу холодильника и предотвращает его перегрев.
Итак, как работает пусковое реле? Когда термостат в холодильнике определяет высокую внутреннюю температуру, он включает компрессор. Но поскольку термостат не может справиться с током компрессора, он включает реле. Затем реле включает компрессор, подавая питание через устройство перегрузки на вторую обмотку двигателя компрессора, придавая ему дополнительную силу для начала вращения.
Как узнать, неисправно ли реле холодильника?
Компрессор является важным компонентом холодильника, но для него требуется функциональное пусковое реле. Если система реле не работает, вот некоторые из признаков, которые вы можете заметить.
- Холодильник не охлаждает. Неработающая система охлаждения является наиболее очевидным признаком повреждения реле.
Работающий холодильник обычно издает гудящий звук в течение дня, что означает, что компрессор работает.Если компрессор не охлаждает холодильник, реле повреждено.
- Звук щелчка. Обычно каждый раз, когда реле запускает компрессор, раздается слышимый щелчок. Независимо от того, включается компрессор или нет, щелчок всегда присутствует. Если компрессор не включается, реле попытается запустить его вскоре после этого, что происходит с интервалом от двух до пяти минут. Значит реле неисправно, если это щелканье повторяется.
- Испытание на тряску и дребезжание. Выполните физическую проверку реле, чтобы узнать, работает оно или нет. Отключите устройство от источника питания. Откройте панель сзади холодильника, чтобы найти реле на компрессоре. Отключите пусковое реле и потрясите его. Если вы слышите дребезжащий звук внутри реле, значит что-то ослаблено и требует замены. Если хрипов нет, то проблема может быть в самом компрессоре. Вы также можете проверить наличие следов ожогов вокруг портов реле, чтобы увидеть, не взорвалось ли оно.
Как обойти поврежденное пусковое реле на холодильнике
В первую очередь соблюдайте технику безопасности.Прежде чем начать процесс обхода, убедитесь, что вы выключили устройство и отсоединили его от источника питания, чтобы через него не проходило питание. Также попросите помочь отодвинуть холодильник от стены.
Проверьте и это: как починить мини-холодильник, который не охлаждается
Когда устройство отключено, ваши продукты будут безопасны в течение примерно 4 часов в холодильнике и 24 часов в морозильной камере, после чего испортятся. Кроме того, не открывайте дверцы холодильника, чтобы он не нагревался быстрее.
Вещи, которые вам нужны
- Отвертка (обычная и плоская)
- Плоскогубцы
- Изолента
Инструкции
- Найдите панель в нижней задней части холодильника. Откройте его с помощью отвертки, чтобы получить доступ к реле, и отложите крышку в сторону.
- Найдите пусковое реле, сначала найдя компрессор. Компрессор будет представлять собой большой черный цилиндр с медными трубками, соединенными с ним слева или справа от холодильника.Найдите реле, черный пластиковый ящик со стороны компрессора с проводами, подходящими к нему. Реле находится в этом черном ящике.
- Освободите реле от компрессора, потянув или толкнув его, чтобы открыть реле внутри. Иногда вам, возможно, придется использовать отвертку с плоской головкой, чтобы отсоединить реле от компрессора.
- Чтобы получить доступ к реле, откройте крышку коробки с помощью отвертки. Вы увидите защиту от перегрузки и реле внутри коробки; самая большая часть это реле.
- Снимите металлический разъем, прикрепленный к реле, и зачистите провод. Используя пару плоскогубцев, возьмитесь за концы проводов и аккуратно снимите около четверти дюйма оболочки провода.
- Подсоедините оба провода к корпусу реле с помощью изоленты, чтобы обойти отсутствующее реле и замкнуть цепь.
Затем установите блок реле на место и правильно закройте заднюю панель.
- Включите холодильник в розетку и включите источник питания. Понаблюдайте за устройством в течение нескольких часов, чтобы убедиться, что оно работает.
Обязательно обращайте внимание на признаки неисправного реле, чтобы избежать чрезмерного потребления энергии и перегрева всего устройства. С помощью этого руководства вы сможете эффективно обойти пусковое реле в вашем холодильнике. Однако мы не рекомендуем вам оставлять устройство в режиме байпаса слишком долго. Не забудьте записаться на прием к профессиональному специалисту, чтобы правильно отремонтировать реле.
Проверьте это также: Почему мой холодильник издает стук
Поиск и устранение неисправностей пускового реле холодильника
Пусковое реле холодильника — это устройство, которое запускает компрессор внутри холодильника.Если сгорело пусковое реле холодильника, то компрессор может не работать и салон не замерзнет. Поскольку компрессор является очень важной частью холодильной системы, для его работы необходимо наличие работающего пускового реле холодильника. Если холодильник нагревается и издает странные щелчки, это может свидетельствовать о повреждении пускового реле холодильника.
Реле запуска на Amazon
Как упоминалось выше, реле может быть повреждено, если время от времени раздается громкий щелчок при прогреве компрессора.Однако пусковое реле холодильника необходимо удалить из системы, чтобы проверить его. Прежде чем удалять его из системы, обязательно отключите устройство от сети.
Реле расположено в задней нижней части холодильника. Просто снимите защитную крышку с задней стороны устройства, чтобы получить доступ к компрессору. Рядом с компрессором находится небольшая коробка с выходящими из нее проводами. Это реле. Старые устройства обычно имеют реле с проволочной обмоткой, которое легко обнаружить, потому что в этих устройствах есть видимая медь, намотанная на плунжер. Более новые блоки представляют собой твердотельные реле, для проверки которых требуется специальное оборудование. Эти реле легко подгорают, в отличие от реле с проволочной обмоткой.
Если клеммы реле сильно корродированы, возможно, его необходимо заменить. Однако некоторые реле просто необходимо очистить, чтобы они снова заработали. Используйте очиститель для металла, чтобы удалить коррозию, и поместите его обратно. Попробуйте проверить, решает ли это проблему. Если реле по-прежнему не работает, возможно, оно сгорело.
Шаг 3. Проверка исправности пусковых релеСуществует несколько способов проверки исправности пускового реле. Твердотельные реле можно легко проверить, сняв их с компрессора и встряхнув. Если он издает дребезжащий звук, то он действительно сгорел. Чтобы убедиться в этом, обратитесь к специалисту.
Реле с проволочной обмоткой можно проверить с помощью омметра. Обычно на реле есть три клеммы — две обычные клеммы с маркировкой S и M и вставная клемма с маркировкой L.Чтобы проверить целостность реле, поместите два щупа тестера на две клеммы S и M. Показание должно быть равно нулю. Когда щуп все еще касается клемм, переверните реле. На этот раз должен быть слышен щелчок, а тестер должен показывать бесконечность.
Выполните те же действия, но с касанием щупов клемм S и L. Результаты должны быть такими же. Проделайте ту же проверку с щупами на клеммах M и L. На этот раз показания должны быть равны нулю, даже если они перевернуты.Если нет, замените реле новым. Обязательно приобретите реле того же типа в магазине расходных материалов.
Мы надеемся, что поиск и устранение неисправностей пускового реле вашего холодильника выявит проблему. Теперь ваше мороженое в безопасности!
Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.
4-шаговое руководство по обходному пусковому реле на холодильнике (с видео)
Последнее обновление: 24 июня 2021 г. , автор: CHANDRAMANI
Релейная система холодильника предназначена для запуска компрессора холодильника через определенный интервал времени.Релейная система защищает прибор от перегрева, а также экономит энергию, не позволяя компрессору работать непрерывно. Поэтому вы должны обходить реле только тогда, когда это крайне необходимо.
Чтобы обойти реле холодильника, отключите холодильник от источника питания, соедините первую линию с общей клеммой, вторую линию с рабочей клеммой и подключите к источнику питания. От пусковой клеммы подсоедините провод к пусковой клемме не более чем на две секунды.
Пошаговое руководство по обходу реле холодильника
Чтобы обойти реле холодильника, выполните следующие действия.
1. Выключение питания
Отсоедините вилку от источника питания, чтобы можно было безопасно выполнять процедуру. После этого отодвиньте холодильник от стены, чтобы можно было найти компрессор, который находится сзади.
Будьте осторожны при перетаскивании холодильника, так как это тяжелый прибор, который может привести к опрокидыванию.
2.Вытащите реле и реле перегрузки
Обнаружив компрессор, вы обнаружите, что на треугольной цепи компрессора установлены два электронных компонента перегрузки и реле. Вытащите их, что обнажит цепь.
3. Найдите общую клемму, клемму «Пуск и работа» на компрессоре
Компрессор имеет треугольную конфигурацию с тремя общими клеммами, клемма «Пуск» и «Работа». Важно знать правильное положение клемм, потому что подключение к неправильной клемме может повредить компрессор.
Вам понадобится мультиметр для идентификации клемм.
Звезда и общая клемма компрессораУстановите мультиметр на сопротивление и соедините любые две клеммы с помощью мультиметра. Если вы видите сопротивление 1,5 на мультиметре, то две клеммы являются общими и работают, если вы видите сопротивление 7,5 Ом, то клеммы являются пусковыми и рабочими, и пусковыми и общими, если сопротивление составляет 6 Ом.
Наибольшее значение сопротивления находится между клеммами пуска и работы, поэтому третья клемма определенно является общей. Второй по величине находится между start и common, а наименьший — между common и run.
Также ознакомьтесь с The Best Outdoor Холодильник
4. Подключите клеммы
Подключите одну из линий к общей клемме, а другую линию к рабочей клемме. Включите компрессор, подключив его к источнику питания. Теперь соедините провод от клеммы запуска с клеммой запуска не более чем на две секунды.
Это запустит компрессор холодильника, и вы успешно обойдете реле.
См. также Возможные причины шумного холодильника
Заключение Обход реле холодильника — простой процесс, но вы должны делать это только временно, когда не осталось других вариантов. Вы должны заменить реле как можно скорее, так как система реле экономит энергию и обеспечивает более эффективную работу компрессора.
Как узнать, неисправно ли реле компрессора холодильника
Встряхните реле в руке и прислушайтесь к дребезгу.Устройство защиты от перегрузки подключается рядом с пусковым реле компрессора и подключается к общему проводу компрессора.
Как быстро и дешево починить холодильник или морозильник Johns Tech Blog
Вам нужно будет заказать запасную часть.
Как узнать, неисправно ли реле компрессора холодильника . Реле позволяет запустить компрессор. Самое полное видео о тестировании запуска компрессора холодильника в Интернете. Если в нем что-то стучит, значит, реле неисправно, и это исключается из симптомов неисправности компрессора холодильника.
Чтобы понять, что происходит, проверьте двигатель компрессора. Один из признаков того, что реле повреждено, это когда холодильник нагревается и слышны определенные щелчки. Релейный переключатель, как правило, довольно доступен для замены.
Я также опубликовал пост о принципах работы устройства защиты от перегрева компрессора холодильника. Проверить наличие напряжения 230 вольт на выводах реле можно с помощью мультиметра в режиме вольтметра (при этом защищайте руки электрозащитными перчатками).Как я узнаю, что мое реле перегрузки холодильника неисправно?
Как определить, что пусковое реле холодильника неисправно. Если вы слышите дребезжание внутри пускового реле, пора его заменить. Встряхните компрессор, если пусковое реле не подключено.
Научитесь тестировать пусковое реле компрессора: Вы можете выполнить эту работу самостоятельно, но если вас пугает наличие конденсатора, доверьте это опытному специалисту. работа. Если не дребезжит, реле исправно, а компрессор неисправен и его нужно заменить.
Встряхните его возле уха еще раз, чтобы услышать дребезжащий звук и убедиться, что он неисправен. Прежде чем заменить его новым пусковым реле, проведите тест, чтобы выяснить, действительно ли это проблема. Во многих случаях вы можете снять реле вручную.
Затем замените его новым реле компрессора. Если жужжание или жужжание слишком громкое, это также указывает на проблему. Если вы слышите дребезжание внутри пускового реле, то деталь вышла из строя и ее придется заменить.
Если вы не боитесь заняться расследованием самостоятельно, вы можете получить доступ к релейному переключателю и. Это плохой шум компрессора холодильника! Как определить, что реле на холодильнике неисправно.Отключите холодильник как есть. Внимательно слушайте в течение как минимум тридцати минут гул и щелкающий звук. Вам нужно поменять компрессор.
Как проверить пусковое реле: Пусковые реле холодильника выходят из строя из-за скачков напряжения и неисправности UTT. Как известно, устройство защиты от тепловой перегрузки предназначено для защиты компрессора холодильника при перегрузке по току.
Отсоедините пусковое реле от компрессора и встряхните его. Для этого вам нужно получить доступ к двигателю с задней стороны холодильника. В этом видео я поделюсь с вами своим методом проверки компрессора холодильника, чтобы понять, исправен он или нет.
Симптомы включают щелчки реле и снижение температуры. Грохочущий или стучащий шум указывает на неисправные части компрессора. Отсоедините пусковое реле от компрессора и встряхните его.
Если сгорело пусковое реле холодильника, то компрессор может не работать и салон не замерзнет.Как должен звучать компрессор холодильника: как узнать, что реле компрессора холодильника неисправно?
Если слышен стук, то это плохо. Вы можете сказать, что пусковое реле неисправно, если холодильник не охлаждается или реле издает щелкающий звук. Реле компрессора неисправно.
Признаки и симптомы плохого запуска реле холодильника | hunker У вас могут быть проблемы с самим компрессором, если он не гремит и находится в хорошем состоянии. Отсоедините пусковое реле от компрессора и встряхните его. К сожалению, новый компрессор может стоить дороже, чем покупка нового прибора. Мотор издает слабый жужжащий звук, который обычно неразборчив, пока вы не прислушаетесь к нему, приложив ухо к прибору. Питание подается на обмотки двигателя компрессора через устройство перегрузки, а реле используется для добавления пусковой обмотки в цепь до тех пор, пока компрессор не достигнет рабочей скорости.
Встряхните его и услышите шум. Найдите реле стартера и отсоедините его от компрессора.Если он издает какой-либо лязг при выключении компрессора, это еще один плохой признак для компрессора.
Как узнать, что реле перегрузки холодильника неисправно? Мы покажем, как проверить пусковое реле на непрерывность и сопротивление, h. Поскольку компрессор является очень важной частью холодильной системы, для его работы необходимо наличие работающего пускового реле холодильника.
Если оно дребезжит, реле неисправно и его можно заменить, посетив магазин бытовой техники и купив новое.Если холодильник нагревается и издает странные щелчки, это может свидетельствовать о повреждении.
Если ваш холодильник громко гудит, приглушает свет, срабатывает автоматический выключатель или перегорает предохранитель каждый раз, когда он пытается запуститься, проблема может заключаться в следующем: a. Если вы слышите дребезжание внутри пускового реле, то деталь вышла из строя и ее придется заменить. Посмотрите на переключатель реле.
Но если вы вдруг слышите лязг, скрежет или любой другой странный шум, исходящий из вашего холодильника, велика вероятность, что виноват неисправный компрессор.Но если не дребезжит, значит реле исправно и на этот раз это один из симптомов неисправного компрессора холодильника. Если дребезга нет, то, скорее всего, реле в порядке, но проблема в компрессоре.
Открыв боковую панель, вы увидите переключатель реле стартера в нижней части панели. Без реле компрессор не сможет эффективно запуститься, и цикл охлаждения может не начаться. Если реле неисправно, компрессор не сможет запуститься.
Холодильник не охлаждает Руководство по ремонту
Как узнать, неисправен ли компрессор холодильника
Обслуживание холодильника Ремонт компрессора холодильника Семейный разнорабочий
Заменено пусковое реле во второй раз – Холодильник все еще не работает – это компрессор Блог по ремонту
Как узнать Если компрессор вашего холодильника неисправен
Как узнать, неисправен ли компрессор холодильника – Ремонт бытовой техники своими руками Советы и рекомендации по ремонту на дому
Компрессор холодильника не запускается Замените пусковое реле Перегрузка – Youtube
3 способа проверить реле Ptc холодильника – Wikihow
3 способа Чтобы проверить реле Ptc холодильника — Wikihow
Компрессор холодильника не работает Тест термистора конденсатора перегрузки реле запуска — Youtube
Холодильник не охлаждает Руководство по ремонту
Как обойти реле запуска на холодильнике — Twin Stripe
Неисправен ли компрессор холодильника Вот как проверить
Откуда ты знаешь, если ты r Компрессор холодильника неисправен
3 способа проверить реле Ptc холодильника – Wikihow
Компрессор холодильника LG включается примерно на 5 секунд Форумы по ремонту бытовой техники
Как узнать, неисправен ли компрессор холодильника — Ремонт бытовой техники своими руками Советы и рекомендации по ремонту дома Датчик температуры холодильника Ge
. от $7. 877. 90 Сегодня Холодильник (в просторечии холодильник)
