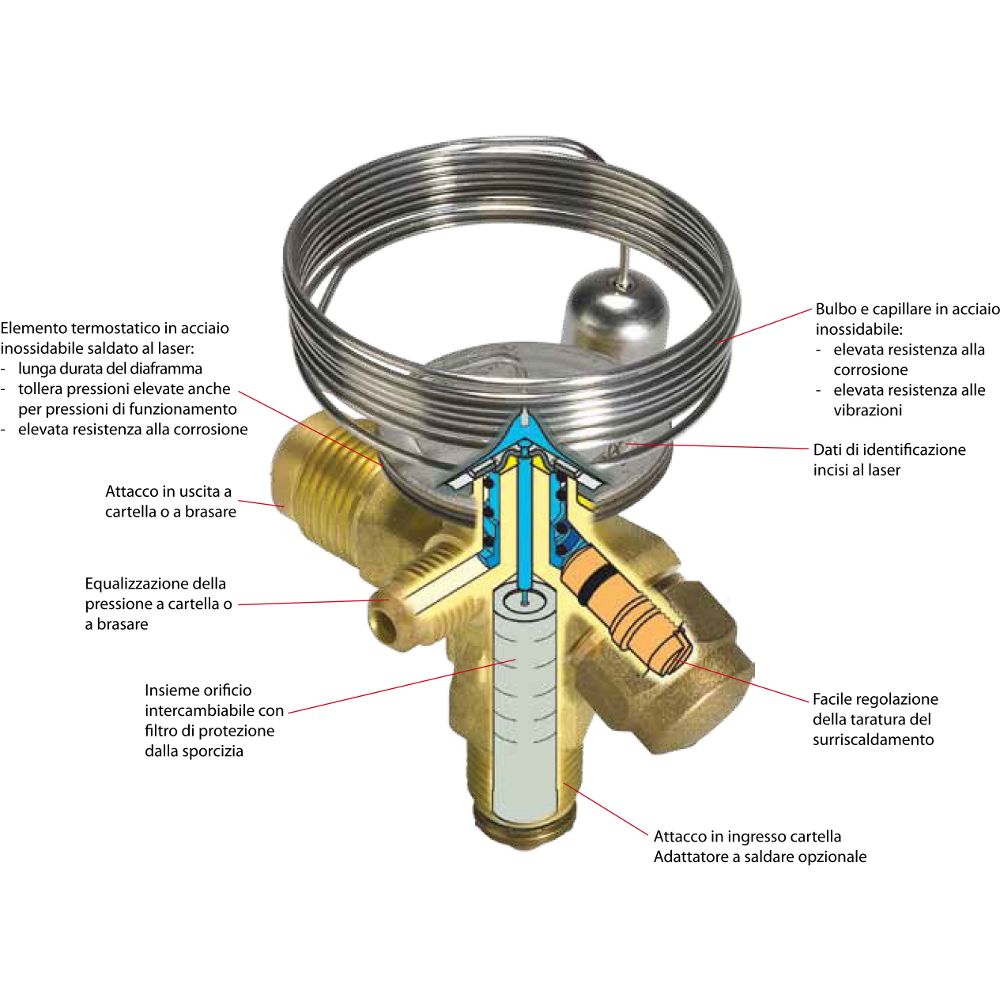

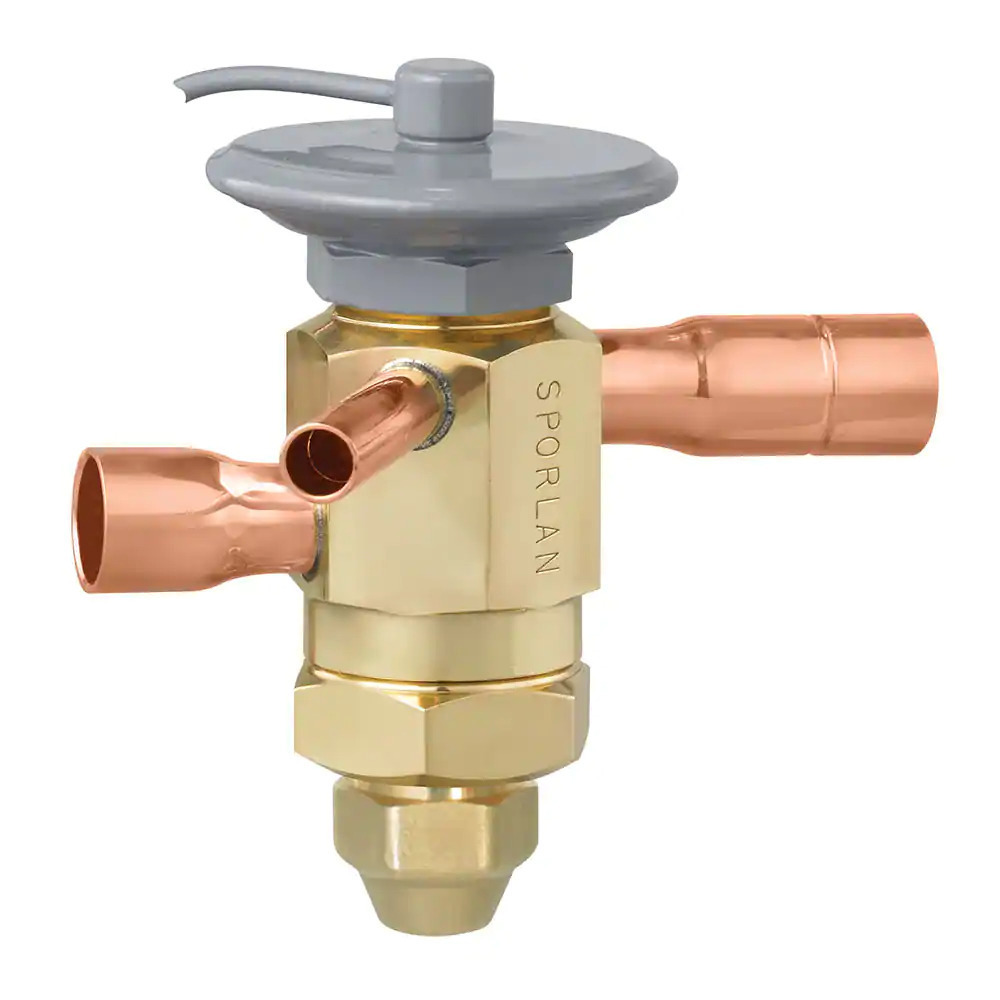

Регулировка терморегулирующего вентиля ТРВ на рефрижераторе и кондиционере в москве с гарантией

В большинстве документов указывается, что ТРВ настроены на заводе-изготовителе и как правило не требуют дополнительной регулировки. Вместе с тем, возникает вопрос: как настроить ТРВ. Если по какой-либо причине появится необходимость дополнительной регулировки?

Мы рекомендуем следующий метод. Дополнительно к обычно используемым манометрам нужно установить электронный термометр, датчик которого следует укрепить на термобаллоне ТРВ.



Чтобы сохранить стабильность настройки во времени, необходимо производить ее при температуре в охлаждаемом объёме близкой к температуре отключения компрессора (настройка, обеспечивающая стабильность при температуре 25℃, может привести к пульсациям при температуре 20℃).

Не допускается производить настройку ТРВ при высокой температуре в охлаждаемом объеме!

Рекомендуемая технология настройки заключается в том что, чтобы сначала вывести ТРВ на предельный режим, при котором начнутся пульсации.

·        Для этого при постоянной величине перегрева ( показания термометра и манометра низкого давления не меняются) нужно медленно открывать ТРВ до тех пор, пока не начнутся пульсации.

·        Если при этом появляются пульсации перегрева ( пульсации показаний термометра и манометра), нужно закрывать ТРВ до тех пор, пока пульсации не прекратятся.

Когда установка выйдет на пульсирующий режим, достаточно слегка закрыть ТРВ (например, на пол-оборота).

В этом случае ТРВ будет настроен на минимально возможный перегрев, который обеспечивается данной установкой, заполнение испарителя жидким хладагентом будет оптимальным, а пульсации прекратятся.

Важно убедится точно ли дело в ТРВ, а не в чем то другом, и только когда вы уверены что дело в неправильно настроенном терморегулирующим вентиля можно приступать  к данной процедуре.

Замена осушителей, ТРВ

Замена осушителя в Санкт-Петербурге

 Важной деталью кондиционера является фильтр-осушитель (ФОК). Его предназначение – удаление избыточной влаги и защита агрегата от загрязнения. ФОК применяется в качестве резервуара, в котором накапливается хладагент, вытекающий из конденсатора.



Данный прибор используется не только в кондиционерах, а в холодильных агрегатах. Фильтр осушитель кондиционера располагается между термическим впускным клапаном и выпускным патрубком. Как и любой прибор, данный фильтр постепенно изнашивается в процессе эксплуатации. Наиболее распространенная причина выхода ФОК из строя – засорение, в результате чего эффективность фильтрации фреона снижается. Также корпус может потерять герметичность. В этих случаях требуется выполнить такую операцию, как поменять фильтр автокондиционера.

 Вы всегда можете приобрести и заменить у нас осушитель автокондиционера на своем автомобиле.

 Замена терморегулирующего вентиля в Санкт-Петербурге.

Терморегулирующий вентиль автокондиционера (сокращенно ТРВ) – это точное устройство, которое призвано регулировать подачу хладагена в испаритель. Иными словами ТРВ – это устройство на фреонопроводе, расположенное между испарителем и конденсором. Основная функция прибора – регулирование температуры пара на выходе и выведение фреона зависимо от степени его кипения в испарителе. Терморегулирующий вентиль автокондиционера также служит барьером, защитой от попадания жидкости в компрессор.

Существует много моментов, которые могут повлиять на работу такого прибора как терморегулирующий вентиль автокондиционера. Однако к основным относят:

• Нестабильная работа всей системы кондиционирования. Имеется в виду, что холодный воздух поступает циклически;
• Обмерзание или сильное переохлаждение шлангов и труб испарителя;
• Регулярные отключения и перебои в работе компрессора.

Терморегулирующий вентиль автокондиционера: причины поломки

• Неверная регулировка работы ТРВ;
• Примитивное физическое старение или технические неполадки;
• Загрязнение системы автокондиционирования продуктами горения;
• плохое функционирование ресивера, попадание влаги или кислорода в систему;

Как вывод можно сказать, что терморегулирующий вентиль автокондиционера является очень важной деталью, замена которой при обнаружении первых «симптомов» строго необходима. Возможно, некое ухудшение в работе и не будет относиться к поломке именно ТРВ, однако проверить это предположение необходимо. Проще сразу купить терморегулирующий вентиль автокондиционера, нежели потом тратить с несколько раз больше на ремонт испарителя и других частей. Если же вовремя не сделать замену ТРВ, последствия могут быть тяжелыми, вплоть до необходимости замены всего кондиционера.

 Для диагностики автокондиционера обращайтесь в наши сервисы

Акция

Посоветуй другу наш автосервис и он получит скидку на ремонт 20%

Обслуживание приборов автоматики холодильных установок

Квалифицированное обслуживание приборов автоматики — необходимое условие их эффективного использования. Приборы автоматики снабжены подробными инструкциями по монтажу и эксплуатации. Ознакомимся с основными правилами их обслуживания.

Обслуживание поплавковых регулирующих вентилей ПРВ. Очень часто при их эксплуатации происходит засорение фильтра или дроссельного отверстия, а также скопление масла в поплавковой камере.

Масло загустевает и мешает движению поплавка. Работу ПРВ контролируют дистанционным указателем уровня. О накоплении масла в ПРВ судят по прекращению обмерзания неизолированной части корпуса.

Засорение фильтра или дроссельного отверстия приводит к нежелательному падению уровня аммиака в испарительной системе. В этом случае переходят на работу с помощью ручного регулирующего вентиля, предварительно перекрыв запорные вентили до и после ПРВ. Затем из корпуса ПРВ по газовой уравнительной линии отсасывают аммиак до прекращения обмерзания трубопроводов ПРВ. Далее, через специальный вентиль продувают ПРВ для очистки от загрязнений. Эта операция проводится при закрытом вентиле на паровой уравнительной линии.

Обслуживание терморегулирующего вентиля ТРВ. Контроль за полным его закрытием производят по мановакуумметру на всасывающей линии компрессора. Если ТРВ закрыт, а компрессор продолжает работать, то в испарительной системе быстро падает давление.

При правильной регулировке ТРВ и отрицательной температуре испарения всасывающий трубопровод равномерно обмерзает, разность температур между хладагентом и охлаждающей средой устанавливается в пределах 8—12° С.

Во время эксплуатации ТРВ часто возникают следующие неполадки: засорение фильтра, замерзание влаги в дроссельном отверстии, негерметичность вентиля.

При засорении фильтра входной штуцер ТРВ покрывается снеговой шубой. В этом случае после вакуумирования участка, на котором смонтирован ТРВ, его снимают, промывают, затем продувают и сушат.

При замерзании влаги в дроссельном отверстии ТРВ корпус прибора обмерзает; давление в испарителе падает. Затем автоматизированная установка останавливается до тех пор, пока теплый хладагент из ресивера не растопит ледовую пробку. Убедиться в замерзании влаги в ТРВ можно, прикладывая к его корпусу тряпку, смоченную в горячей воде. Через некоторое время появится характерный треск прорвавшегося к испарителю хладагента.

Осушительные патроны предотвращают замерзание влаги в ТРВ.

Утечку хладагента из корпуса ТРВ устраняют поджатием сальниковой гайки и тщательной установкой прокладки колпачка.

Соленоидный вентиль, устанавливаемый перед ТРВ, должен иметь диаметр прохода, исключающий дросселирование хладагента на подходе к ТРВ, так как это резко ухудшает его работу.

Обслуживание поплавковых реле уровня ПРУ-4 и ПРУ-5. Оно сводится к периодической продувке —1 раз в полтора месяца его поплавковой камеры, а также к проверке работы контактов, усилительного блока и сигнальных ламп.

Обслуживание реле давления РД и реле контроля смазки РКС. Необходимо периодически осматривать контакты реле. При их подгорании реле срабатывают нечетко, возможны ложные остановки компрессора. Во время длительной эксплуатации приборы могут разрегулироваться. Их следует настраивать в соответствии с инструкцией завода-изготовителя.

При засорении штуцеров РД их следует прочищать мягкой тонкой медной проволокой. После проведения ремонта или профилактического осмотра обязательно проверяют регулировку РД и герметичность мест соединения, а также сильфонов.

Правильность настройки шкалы РКС проверяют ежесменно. В процессе эксплуатации нужно избегать повышения давления на сильфоны, так как от перегрузок характеристики пружин меняются. Каждые два-три месяца следует проверять работу контактов РКС. Частое подгорание контактов — следствие перегрузки их по току.

Обслуживание автоматического дросселя давления «после себя» АДД-40М

заключается в постоянном наблюдении за давлением всасывания. Если давление падает ниже заданного, то проверяют чистоту фильтра на входе хладагента в датчик и отсутствие повреждений на поверхности импульсного трубопровода. При заклинивании поршня, о чем свидетельствует резкое падение давления после прибора, его необходимо снять, прочистить и промыть в бензине. Важное значение имеет герметичность мест присоединения прибора и его разъема.

Эксплуатация соленоидных вентилей. Не реже двух раз в месяц следует производить их принудительное включение и выключение. Один раз в квартал необходимо замерять сопротивление изоляции катушки. Наиболее частая неисправность соленоидных вентилей — повреждение электромагнитной катушки влагой или парами хладагента. Покрытие катушки инеем также признак выхода ее из строя. В этом случае необходимо проверить герметичность штуцера для ввода проводов.

Иногда клапаны соленоидных вентилей засоряются продуктами коррозии или механическими примесями. Для предотвращения загрязнений фильтры перед соленоидными вентилями нужно регулярно чистить.

Регулярное наблюдение, проверка работоспособности и устранение неполадок в работе приборов — необходимые условия надежной работы систем автоматики. Непрерывно работающие приборы проверяются в ходе эксплуатации холодильных установок. Их профилактические осмотры и ремонты, как правило, совмещают с осмотром и ремонтом основного оборудования.

Приборы аварийной сигнализации и противоаварийной защиты срабатывают только при аварийных режимах. В ходе нормальной эксплуатации об их исправности судить трудно, поэтому их необходимо систематически проверять, регулировать и настраивать.

Журнал

HVP – BEAMA удовлетворяет входящее требование TRV

НА ВИДУ
BEAMA АДРЕСАЕТ ВХОДЯЩИЕ ТРЕБОВАНИЯ К TRV

Колин Тимминс, менеджер портфеля H&V в BEAMA, рассматривает поступающие требования к установкам TRV при замене котлов.

Недавние консультации по Части L Строительных норм для существующих домов как в Англии, так и в Уэльсе предлагают небольшой, но значительный шаг вперед в решении одной из областей, которые можно разумно назвать низко висящими фруктами для повышения уровня энергоэффективности в наших домах. .

Это изменение потребует установки отдельных регуляторов температуры в помещении, таких как термостатические радиаторные клапаны (TRV), при замене котла.
Один из давних пробелов в Части L, которая касается энергосбережения, заключается в том, что добавление TRV при замене котла появилось в Руководстве по соблюдению требований к бытовым зданиям только как рекомендация «надлежащей практики».

Это несмотря на то, что TRV являются проверенной мерой по энергосбережению и очень рентабельны, когда выполняются в то время, когда система отопления уже осушена.Что еще хуже, это фактически был шаг назад по сравнению с правилами 2006 года, когда системы требовалось зонировать, а установка TRV в спальнях была обычным средством соблюдения.

На этот раз новая версия Части L как для Англии, так и для Уэльса предлагает, чтобы требование в отношении «саморегулирующихся устройств», таких как TRV, для новых систем и с заменой котла, было введено как новое правило, а не как часть руководства.

Это фактически сделает их краеугольным камнем соблюдения, поскольку они будут четким юридическим требованием, а не просто перечисленным как то, что «должно» быть сделано.Конечно, бывают ситуации, когда такое дополнение к существующей системе может быть технически или экономически нецелесообразным, но, как прямо говорится в валлийских правилах, «в нормальных обстоятельствах установка термостатических клапанов радиатора в мокрых системах центрального отопления, скорее всего, будет невозможной. экономически целесообразно ».

Также возможны другие способы соблюдения требований, такие как комнатные термостаты в каждой комнате, что является обычным, например, для систем напольного отопления, но вполне вероятно, что в большинстве случаев установка TRV на существующие радиаторы будет способом соблюдения.Терминология, используемая в новых правилах «саморегулирующихся устройств», раньше обычно не использовалась и фактически возникла в рамках переговоров в Европейском союзе по Директиве об энергетических характеристиках зданий, которая была пересмотрена в 2018 году.

За несколько лет до этого BEAMA и его европейский аналог eu.bac определили, что правила, регулирующие установку индивидуальных регуляторов температуры, были частичными по всей Европе, несмотря на то, что это устоявшаяся технология энергосбережения, которая фактически была обязательной в немецких домах с 70-х годов. .

BEAMA работала над разработкой официального документа, объясняющего преимущества такого беспроигрышного политического действия как для окружающей среды, так и для потребителей, а также проводила исследования и анализ, чтобы показать масштаб потенциальной экономии – как финансовой, так и с точки зрения выбросов углерода. В конечном итоге эти документы убедили политиков по всей Европе воспользоваться этой в значительной степени упущенной возможностью.

К чести Великобритании, несмотря на выход из ЕС, правительство обязалось реализовать то, что оно ранее согласовало в пересмотре EPBD.Тем не менее, было бы трудно утверждать, что мы работаем над «ведущими в мире» экологическими стандартами, если бы мы отстали от остальных стран ЕС в требованиях к контролю температуры в отдельных помещениях, которые являются такой простой, но фундаментальной мерой энергосбережения.

Новые версии Части L Строительных норм должны вступить в силу в Англии и Уэльсе в начале 2022 года. Подробности для Шотландии и Северной Ирландии еще не определены, но ожидается, что они последуют их примеру в этом отношении.

Новые правила станут стимулом для многих монтажников, которые давно рассматривали добавление TRV во время замены котла как важный фактор в предоставлении клиентам эффективной системы, но рискуют быть подорванными другим контентом. только для обеспечения минимальных стандартов. Наконец-то в этом отношении будут созданы равные условия для игры.

Желательно стремиться к передовой практике. Одна из распространенных причин, по которой добавление TRV к существующей системе может оказаться нецелесообразным, – это отсутствие совместимости со старыми радиаторными фитингами или просто состояние этих радиаторов.

В таких случаях замена таких радиаторов принесет пользу клиентам, как за счет облегчения установки ТРВ, так и за счет удаления радиатора, который, вероятно, будет иметь низкую производительность по сравнению с новыми излучателями, особенно если он имеет накопление шлама. который со временем развился и повлияет на его работу.

Как было указано в начале, это изменение законодательства – небольшой шаг, но очень важный, который принесет пользу домовладельцам и продвинет нас вперед по пути к созданию более экологичных домов.

MYSON: Отопление с помощью инноваций!

Теперь вы можете контролировать температуру по комнате! Радиаторные клапаны Myson TRV II обеспечивают рентабельный метод повышения энергоэффективности, позволяя контролировать температуру в вашем доме, комната за комнатой. Выберите точную температуру, которую вы хотите в каждой комнате, и Myson TRV II автоматически поддерживает ее. Установить Myson TRV II быстро и легко: здесь нет сложной сантехники, а стоимость удивительно мала по сравнению с годовой экономией на счетах за отопление. Клапан TRV II Вот как работает уникальный клапан TRV II компании Myson: Каждый TRV II имеет чувствительный элемент, который состоит из заполненной жидкостью капсулы с погруженным сильфоном и толкателем; При повышении температуры окружающей среды жидкость в металлической капсуле датчика расширяется и сжимает сильфон, в результате чего встроенный толкатель закрывает клапан; Когда температура окружающей среды в помещении падает, жидкость в капсуле сжимается, позволяя сильфону втягивать шток толкателя и открывать клапан. Дополнительное преимущество: Еще одна особенность TRV II – это два встроенных стопорных штифта, позволяющих заблокировать температуры при одной настройке или ограничьте ее определенным диапазоном температур.	Комфорт, безопасность и долговечность Майсон TRV II: Регулирует уровень тепла в отдельных помещениях, подобно зональному клапану; Автоматически отключается, когда потребность в тепле удовлетворяется; Имеет блокировку или регулировку ограниченного диапазона для предотвращения взлома; Обеспечивает оптимальный комфорт при сокращении потерь энергии и затрат на отопление. Технические данные: Только для систем горячего водоснабжения Максимальное рабочее давление 145 фунтов на кв. Дюйм Максимальная температура воды 248 ° F Соответствует ISO 9002 Сенсорный элемент, заполненный жидкостью Постоянная времени: 26 мин. Гистерезис Настройка диапазона окружающей среды от 46 ° F до 83 ° F Нормальная настройка 68 ° F Настройка замораживания 46 ° F Максимальный перепад давления 8 фунтов на кв. Дюйм Клапан Myson TRV II имеет зубчатый экономичное положение (установлено на 68 ° F), которое дает предупреждение когда клапан повернут на более высокие температуры.
Полнопоточные клапаны Myson Полнопоточный тяжеловесный клапан MYSON – это высокопроизводительный клапан для управления включением / выключением. В механизме неподнимающегося шпинделя используется двойное кольцевое уплотнение, способное выдерживать давление 145 фунтов на кв. Дюйм при 245 ° F в полностью открытом или закрытом положении. Поскольку приложения, для которых подходит FullFlow, предъявляют более высокие эксплуатационные требования, механизм был изобретательно разработан, чтобы обеспечить техническое обслуживание во время эксплуатации.Шпиндель может быть снят для обслуживания, в то время как плунжер остается надежно закрытым, предотвращая внезапные утечки воды из системы. Маховик FullFlow и запорная крышка изготовлены из высококачественного АБС-пластика и привинчиваются к шпинделю клапана. Маховик имеет гладкий внешний вид и поверхность, которую легко чистить. Максимальное рабочее давление 145 фунтов на кв. Дюйм Максимальная температура воды 248 ° F Соответствует ISO-9002 Доступен в высококачественной полированной хромированной отделке. Один клапан для медной компрессионной или железной трубной резьбы Двойное кольцевое уплотнение и неподнимающийся шпиндель Уплотнительное кольцо на штуцере гарантирует водонепроницаемость Медная компрессионная или входная внутренняя трубная резьба Выходное отверстие – 1/2 дюйма, наружная резьба BSPT Все клапаны поставляются с основанием с резьбой для номинальной резьбы 1/2 дюйма, а также с подходящей стяжной гайкой и обжимным кольцом. Корпус запорного устройства для двухтрубных систем отопления Myson предлагает два регулируемых корпуса клапана для двухтрубных систем отопления: вертикальный угол и прямой корпус. Штампованная латунь, никелированная Максимальное рабочее давление 145 фунтов на кв. Дюйм Максимальная температура воды 248 ° F Медная компрессионная или входная внутренняя трубная резьба Выходное отверстие – 1/2 дюйма, наружная резьба BSPT Чтобы определить поток через запорные клапаны, выберите тип корпуса * и расчетное падение давления в фунтах на квадратный дюйм.В таблице ниже показан коэффициент Cv ** для каждого стиля и настройки клапана. Используйте это уравнение для расчета расхода: * Корпус каждого клапана поставляется в закрытом положении ** [электронная почта] дифференциальное давление psi
Дистанционный датчик Датчик дистанционного управления Myson помогает нашему клапану выполнять работу там, где не справляется стандартный клапан. Используйте наш дистанционный датчик, когда размещение клапана затрудняет или делает невозможным правильное определение температуры воздуха, например, когда его необходимо разместить за мебелью или занавесками, или когда клапан находится под прямыми солнечными лучами. TRV II настроен и работает точно так же, как стандартный клапан, за исключением того, что длина капиллярной трубки соединяет ДАТЧИК и КЛАПАН.	Дистанционный регулятор Дистанционный регулятор Myson позволяет легко регулировать температуру там, где ручной доступ к клапану затруднен.Дистанционный регулятор может быть установлен на стене на расстоянии от 6 до 15 футов от клапана. Дистанционный регулятор следует размещать так, чтобы воздух мог беспрепятственно проходить над ним.
	Термоэлектрические радиаторные клапаны Термоэлектрические радиаторные клапаны Myson могут использоваться для точного регулирования температуры в помещении с помощью комнатного термостата или центрального пульта управления (термостат и трансформатор не входят в комплект). Эти клапаны Myson можно размещать за длинными занавесками, в коробках или под прямыми солнечными лучами без потери рабочих характеристик. Комнатный термостат устанавливается в оптимальной точке на стене и может использоваться для управления одним или несколькими термоэлектрическими клапанами, обеспечивая одинаковое регулирование температуры во всей зоне управления. Встроенный индикатор дает визуальное подтверждение того, открыт или закрыт клапан.
Производительность	Технические характеристики
Термостатический корпус для двухтрубных систем отопления
Конструкция корпуса клапана термостатического радиатора Myson TRV II позволяет клапану работать правильно при всех перепадах давления в любом направлении потока без потери рабочих характеристик. Корпус термостатического клапана для двухтрубных систем отопления доступен в корпусах с вертикальным, прямым и горизонтальным углом. Характеристики: Никелированный корпус из штампованной латуни Максимальная температура воды 248 ° F Заглушка для ввода в эксплуатацию – белая Медная компрессионная или входная внутренняя трубная резьба Выходное отверстие – 1/2 дюйма, наружная резьба BSPT Характеристики расхода TRV II Примечание: открытие клапана определяется разницей температур между датчиком (комнатная температура) и заданное значение на клапане.Типичная конструкция требует разницы уставок 4 ° F, т. Е. Когда комнатная температура на датчике составляет 64 ° F, а TRVII настроен на контрольную температуру 68 ° F (настройка III), расход через клапан может быть определен. линией заданного значения 4 ° F, показанной на рисунке выше. Клапаны MYSON TRV работают бесшумно до перепадов давления около 8 фунтов на кв. Дюйм. Чтобы избежать шума или дребезжания воды, надлежащая практика проектирования предполагает, что расчетное давление должно быть ниже этого порогового значения.	H * с головкой 2TRV или головкой 2TRV (удаленный датчик) h * оснащен головкой 2TRV ADJ (дистанционный регулятор)

Термостатические радиаторные клапаны в системах парового отопления

Существующий уровень и характер перегрева

Если существующая средняя температура помещения выше 72 ° F, но не чрезмерно, это уменьшит (но не исключит) возможность модернизации TRV для снижения потребности в обогреве всего здания по сравнению со зданиями, где существующая средняя температура обогрева помещения составляет, например, 80 ° F или выше.

Если существующее колебание средней температуры во всем здании невелико, это также даст меньше возможностей для ТРВ снизить перегрев по сравнению со зданием, в котором потребность в отоплении сильно варьируется от квартиры к квартире. Например, в здании, где в некоторых квартирах есть большие окна, выходящие на юг (высокая солнечная нагрузка), в здании с крылом, подверженным сильному ветру, или в здании, в котором уровни теплового комфорта жителей сильно различаются, суперинтендант обычно вынуждены поддерживать высокую среднюю температуру помещения, чтобы удовлетворять потребности самых холодных квартир.TRV потенциально могут снизить потребность в этом, ограничивая мощность излучателей тепла в помещениях с меньшим потреблением тепла, в то время как мощность котла продолжает удовлетворять помещения с более высокой потребностью в тепле.

Рекомендации для радиатора с однотрубным конвектором

Существует несколько ключевых отличий между применением термостатических радиаторных клапанов в однотрубных конвекторных радиаторных системах и в двухтрубных системах и / или чугунных радиаторах. При использовании двухтрубного пара TRV можно разместить на входе в радиатор, где он сможет полностью блокировать попадание пара в радиатор, когда TRV закрыт.При использовании однотрубного пара TRV устанавливаются на вентиляционной стороне радиатора, главным образом из-за проблем с засорением мусора и конденсата на входе, а также более высоких затрат на рабочую силу. Однотрубный ТРВ в положении вентиляции может работать двумя способами:

1. Если температура помещения уже удовлетворяет показания датчика и ТРВ закрывается до начала парового цикла, это может предотвратить выход всей массы воздуха в радиаторе из корпуса радиатора. Цикл выполняется, и в пространство не добавляется тепло (пока давление пара низкое).
2. Если TRV открыт в начале парового цикла и закрывается, когда воздух был только частично вытеснен из корпуса радиатора, он будет эффективно ограничивать объем корпуса радиатора, который может принимать пар в течение оставшегося парового цикла.

Второй сценарий требует, чтобы после начала парового цикла датчик TRV мог активировать клапан за более короткий промежуток времени, чем тот, в котором воздух вытесняется из радиатора. Для полного заполнения паром большого чугунного радиатора может потребоваться восемь-десять минут, тогда как конвекторы заполнятся за две минуты или меньше.Следовательно, реакция TRV должна произойти менее чем через десять минут от начала парового цикла для чугуна и менее чем через две минуты для конвекторов. Расширение материала сенсора происходит за секунды; ограничивающим фактором является время, необходимое для установления конвекционного тока в помещении, при котором датчик TRV погружается в воздух, температура которого превышает заданное значение. Местоположение датчика TRV в помещении является решающим фактором при реагировании на более высокие температуры конвективного тока.Кроме того, на это время отклика может влиять сама уставка температуры TRV относительно желаемой температуры помещения.

Уставки управления котлом

Рабочее давление котла и настройки кривой сброса наружной установки могут потенциально повлиять как на способность ТРВ управлять мощностью отдельного радиатора, так и на влияние ТРВ в масштабе всего здания на расход топлива для обогрева. Например, паровой котел в типичном здании может быть настроен на работу при давлении на 2-5 фунтов на квадратный дюйм (фунт / кв. Дюйм) выше атмосферного.Пренебрегая падением давления в паропроводах и стояках, 5 фунтов на квадратный дюйм на радиаторе сожмут захваченный объем воздуха примерно на 25% и, следовательно, позволят этому радиатору выделять четверть своей максимальной тепловой мощности, даже если TRV успешно закрылся. Если бы рабочее давление можно было снизить максимум до 2 фунтов на квадратный дюйм, это позволило бы заполнить паром только 12% радиатора в том же случае, увеличивая способность TRV ограничивать тепловую мощность радиатора.

Поведение резидента

Поведение арендатора сложно предсказать и на него повлиять.Частое открывание окон жильцами может быть устоявшимся средством (читай: привычкой) контролировать перегрев. Обеспечение сбалансированного нагрева пара и постоянной температуры помещения является предварительным условием для установки TRV по другим причинам, упомянутым в этом руководстве, а также для уменьшения потребности и привычки арендаторов регулировать температуру помещения таким образом. Если это поведение сохраняется после установки TRV, возможно, что данный датчик TRV никогда не превысит свою заданную температуру и, следовательно, никогда не приблизится к ограничению выходной мощности радиатора.По этой причине обучение по месту жительства является ключевым моментом.

Система вентиляции

Старые здания, которые, скорее всего, имеют однотрубное паровое отопление, часто не обслуживаются центральной системой механической вентиляции, которая обеспечивает приток свежего воздуха в жилые помещения и удаление застоявшегося воздуха и запахов из кухонь и ванных комнат. Скорее, открывающиеся окна, управляемые жильцами дома, являются основным средством вентиляции. Это тот случай, когда дизайн здания по своей сути чувствителен к поведению арендаторов – ожидается, что привычки приготовления пищи и индивидуальные предпочтения будут влиять на уровни вентиляции.Оконная вентиляция – это отдельное явление от контроля перегрева, связанного с окном, но также может способствовать неправильной работе TRV.

Рекомендации по TRV

1. Разнообразие марок и моделей TRV: TRV производятся рядом компаний, каждая из которых имеет несколько моделей, конструкция которых со временем изменяется. Кроме того, существует два основных типа работы ТРВ: восковой и сильфонный (сильфоны, в свою очередь, могут быть заполнены жидкостью или паром), что влияет на время отклика.
Регулировка TRV
2. : в зависимости от целей владельца здания у вас есть возможность установить TRV, которые регулируются жильцами или которые поставляются с фиксированной заводской температурой при определенной температуре. Кроме того, размещение шкалы TRV внутри радиаторного шкафа может затруднить регулировку, в то время как для удобства жильцов также доступны настенные варианты.
3. Уплотнения впускных клапанов радиатора и другие соединения: ТРВ, как и вентиляционные отверстия радиатора, функционируют при условии, что они могут контролировать движение воздуха внутри радиатора.При наличии утечек в резьбовых соединениях в радиаторном узле или в уплотнении впускного клапана эта функция может быть нарушена и / или пар может выходить непосредственно в кондиционируемое пространство.
Размещение датчика
4. TRV: датчики TRV могут испытывать более низкие или более высокие температуры в результате их размещения в комнате. Например, датчики могут быть размещены снаружи или внутри конвекторных шкафов (в потоке прямого возвратного воздуха), на стене рядом с радиатором, на самом TRV или на внутренней стене.Размещение датчиков в стороне и внутри радиаторных шкафов может защитить их от непреднамеренных ударов и износа, которые могут повредить хрупкие капиллярные трубки; тем не менее, это может также привести к слишком большому или слишком малому нагреву и ограничить эффективность TRV.
5. Номинальное давление закрытия: также важно убедиться, что ТРК в вашей установке могут правильно закрываться от рабочего давления, создаваемого паровой системой. Некоторые производители TRV сообщают, что их продукция выдерживает давление до 15 фунтов на квадратный дюйм без риска механического отказа – конечно, рабочий диапазон 15 фунтов на квадратный дюйм для паровой системы был бы крайне неприемлемым по причинам, описанным выше, – но обязательно проконсультируйтесь с производителем. .

Анализ затрат и результатов

Затраты на установку

TRV могут сильно различаться, частично из-за используемого продукта, а частично из-за используемого метода установки – например, своими руками или лицензированными подрядчиками. Также будут различаться степень существующего перегрева в здании и продолжительность отопительного сезона. В результате, в некоторых случаях TRV могут быть рентабельными как решение для всего здания, в то время как в других они могут подходить только для конкретных проблемных зон перегрева.

Энергетическое моделирование TRV, установленных в типичных кирпичных зданиях в климатических условиях Нью-Йорка, показывает, что при установленной стоимости 140 долларов установка будет иметь положительную окупаемость только в том случае, если средняя температура в помещении будет снижена на 6 ° F или более для типичных естественных условий. газовые котлы.

Honeywell Home V2100PI Kombi-TRV Radiator Valves Datasheet

Honeywell Home V2100PI Kombi-TRV Datasheet Datasheet

Datasheet для моделей Honeywell Home, включая: V2100PI Kombi-TRV Radiator Valves

V2100PI used – Resideo A

hand be см. аксессуары) † Компания Honeywell Home не принимает к рассмотрению любые претензии или расходы, связанные с несоблюдением приведенных выше правил. Приводы, рекомендованные для использования в домах † Kombi-TRV, рассчитаны на управление

† Синий защитный колпачок нельзя использовать для ручного отключения. устройство.Следует использовать специальный колпачок ручного дублера (см. Аксессуары) † Любые жалобы или расходы, связанные с несоблюдением вышеуказанных правил, не будут приняты Honeywell Home. Рекомендуемые приводы † Характеристики потока Kombi-TRV предназначены для управления.

1. manuals.plus
2. Honeywell Home
3. Honeywell Home V2100PI Kombi-TRV Лист данных на радиаторные клапаны

Не ваше устройство? Поиск руководств / таблиц данных:

Информация о файле: application / pdf, 8 страниц, 3,10 МБ

Documentv2100pi-pd-en0h3040ge23

 EN0H-2040GE23 R0520

Клапаны радиатора

V2100PI
Комби-ТРВ
Независимый от давления термостатический радиаторный клапан

ПРИМЕНЕНИЕ
Комби-TRV - это независимый от давления термостатический радиаторный клапан, предназначенный для установки на поставку радиаторов в двухтрубных системах отопления со средним расходом. Комбинация предварительно настраиваемого термостатического клапана радиатора и клапана регулировки перепада давления в одном продукте позволяет значительно повысить эффективность двухтрубных систем отопления.
Стандартные размеры согласно EN215 делают Kombi-TRV идеальным и простым решением для новых зданий, проектов реконструкции и модернизации.

УТВЕРЖДЕНИЯ
 Ключевой знак EN 215

ОСОБЫЕ ВОЗМОЖНОСТИ
 Скорость потока легко регулируется с помощью стандартного ключа размером 7 или специального установочного ключа (см. «Принадлежности»).
 Встроенный регулятор перепада давления Стандартные размеры согласно EN215 Клапаны Kombi-TRV совместимы с
 Радиаторные термостаты Honeywell Home с M30 x 1.5 подключение
 Приводы Honeywell Home MT4 2-позиционные приводы Honeywell Home M5410 Honeywell Home HR типы Home и
Приводы Roomtronic Honeywell Home M4410E / K и M7410E5001
регулирующие приводы Вставку клапана можно заменить во время работы системы.
работающий и без опорожнения с помощью сервисного инструмента (см.  `` Принадлежности '') Корпус клапана и вставка не подходят для конструкции Honeywell Home AT-Concept

ТЕХНИЧЕСКИЕ ДАННЫЕ

Медиа Стандарт средний:
Значение pH: Соединения / размеры Соединение корпуса-головка: Размеры:

Вода или водно-гликолевая смесь, качество по VDI 2035 8-9.5
M30 x 1,5 DN10, DN15, DN20

Рабочие температуры Макс. рабочая температура 90 C (194 F) средняя:

Мин. рабочая температура 2 C (35,6 F) средняя:

Значения давления Макс. рабочее давление:

PN10, 10 бар (1000 кПа)

Максимум. перепад давления: 0,6 бар (60 кПа)

Мин. перепад давления: 0,1 бар (10 кПа)

Расходы Диапазон расхода:

10 - 160 л / ч

Точность предварительной настройки:

 15%

Максимум. номинальный расход при 10 кПа 120 л / ч

(EN 215):

Технические характеристики Заключительный размер:

11,5 мм

Заводская установка:

позиция 6

Обозначение - синий защитный колпачок с тиснением «PI» наверху - синий пластиковый циферблат наверху вставки клапана

Лист технических характеристик продукта EN0H-2040GE23 R0520 Возможны изменения

1

V2100PI - Комби-TRV

СТРОИТЕЛЬСТВО
Обзор

Компоненты 1 Корпус вкладыша 2 Шайба 3 Держатель 4 Колокол регулировки давления 5 Плунжер 6 Корпус клапана, патрубок, гайка 7 Возвратная пружина 8 Стопорное кольцо 9 Шайба 10 Пружина регулировки давления 11 Держатель пружины 12 Шпиндель 13 Держатель шпинделя 14 Уплотнительные кольца 15 Мембрана регулятора 16 Плунжер пломба 17 Установочная шкала 18 Защитный колпачок

Материалы Латунь
Нержавеющая сталь
Cu EPDM PBT PP

МЕТОД РАБОТЫ
Комби-ТРВ управляется термостатом радиатора. Воздух из помещения, проходящий через датчик термостата радиатора, заставляет датчик расширяться при повышении температуры.
Датчик толкает шпиндель клапана и закрывает клапан.
Когда температура падает, датчик сжимается, и шпиндель подпружиненного клапана открывается.
TRV открывается пропорционально температуре датчика. В радиатор может поступать только то количество воды, которое необходимо для поддержания комнатной температуры, установленной на радиаторном термостате.
Kombi-TRV также имеет встроенный ограничитель расхода, позволяющий легко задавать максимальный расчетный расход через радиатор в соответствии с требованиями системы.Определенный расход можно установить напрямую, повернув синюю шкалу в верхней части клапана на определенное число.
Kombi-TRV также имеет встроенный регулятор давления, поддерживающий постоянный перепад давления и, следовательно, постоянный заданный расчетный расход.
Поскольку Kombi-TRV поддерживает стабильный установленный расход независимо от перепада давления, необходимо определить только теплопроизводительность и результирующий максимальный расход.
Следовательно, можно избежать сложных расчетов для определения настроек клапана.ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
Храните детали в оригинальной упаковке и распакуйте их незадолго до использования.
При транспортировке и хранении действуют следующие параметры:

Параметр

Ценность

Окружающая обстановка:

чистый, сухой и без пыли

Мин. температура окружающей среды:

0 С

Максимум. температура окружающей среды:

40 С

Максимум. относительная влажность окружающей среды: 75% *

* без конденсации

2

Лист технических характеристик продукта EN0H-2040GE23 R0520 Возможны изменения

V2100PI - Комби-TRV

РУКОВОДСТВО ПО УСТАНОВКЕ
Комби-TRV подходит: Специально для термостатического регулирования радиаторов с
расчетный расход до 120 л / ч В особенности для двухтрубных систем отопления В частности, для малых и средних систем отопления
схемы При энергоэффективном ремонте небольших систем
где подробный расчет не требуется. Для систем, в которых перепад давления на
Комби-TRV будет составлять от 10 до 60 кПа.
Двухтрубные радиаторные системы

Комби-ТРВ нельзя использовать в:
 Приложения, требующие расхода более 160 л / ч
 Применения, в которых перепад давления на Kombi-TRV может превышать 60 кПа, например, при прямом подключении к установке центрального отопления с высоким напором насоса или где возможен гидроудар из-за приводов быстрого закрытия. Для приводов с быстрым закрытием рекомендуемая макс. перепад давления в системе 45 кПа.
 Направление потока обратное стрелке на корпусе

Требования к установке
 Чтобы избежать отложений камней и коррозии, состав среды должен соответствовать директиве VDI 2035.
 Все присадки и смазочные материалы, используемые для обработки теплоносителя, должны подходить для уплотнений из EPDM, чтобы избежать их разрушения. Следует избегать использования минеральных масел.
 Для промышленных и междугородных энергетических систем см. Применимые коды VdTV и 1466 / AGFW FW 510.
 Сильно загрязненные существующие системы отопления необходимо тщательно промыть перед заменой термостатических клапанов.
 Система отопления должна быть полностью деаэрирована.
 Синий защитный колпачок нельзя использовать в качестве устройства ручного отключения.Следует использовать специальный колпачок ручного дублера (см. Аксессуары).
 Компания Honeywell Home не принимает жалобы или расходы, возникшие в результате несоблюдения вышеуказанных правил.

Рекомендуемые приводы
 Расходные характеристики Комби-ТРВ предназначены для управления термостатическими головками, которые обеспечивают пропорциональное регулирование в пределах хода 2K p-диапазона (0,45 мм). Поэтому Kombi-TRV лучше всего управляется механической или электронной термостатической головкой.
 Все термостатические радиаторные головки Honeywell Home с M30x1.5 соединение подходит для Kombi-TRV
 Электронные контроллеры Honeywell Home HR90, HR91 и HR92 подходят для Kombi-TRV.
 Термоэлектрические приводы Honeywell Home MT4 и двухпозиционные приводы M5410 могут использоваться для включения / выключения Kombi-TRV.
 Термостатические радиаторные клапаны специально разработаны таким образом, чтобы макс. скорость потока превышает номинальную скорость потока при ходе 2K p-диапазона (0,45 мм) только примерно на 40%. Таким образом, регулирующие приводы могут эффективно обеспечивать пропорциональное управление потоком только в ограниченном диапазоне хода, потому что при более высоких ходах поток ограничивается предварительной настройкой
 Регулирующие приводы Honeywell Home M4410E / K и M7410E5001 рекомендуются для Kombi-TRV.

Лист технических характеристик продукта EN0H-2040GE23 R0520 Возможны изменения

3

V2100PI - Пример установки Kombi-TRV

Угол

Прямой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Блок-схема и настройки

Горизонтальный угол

Двойной угол слева

Со стандартными головками (0.22 мм / ход K)

п

1

*

2

*

3

*

4

*

5

*

6

*

7

*

8

Q (л / ч), 1 K, 10 кПа 10 20 30 40 50 60 60 60 60 60 60 60 60 60 60 60

Q (л / ч), 2 K, 10 кПа 10 20 30 40 50 65 75 85 95 105 110 112 115 117 120

Qmax (л / ч)

10 20 30 40 50 65 75 85 95 105 115 115 125 140 150 160

С головкой T6001HF (ход 0,35 мм / K)

п

1

*

2

*

3

*

4

*

5

*

6

*

7

*

8

Q (л / ч), 1 K, 10 кПа 10 20 30 40 50 65 75 75 75 75 75 75 75 75 75 75

Q (л / ч), 2 K, 10 кПа 10 20 30 40 50 65 75 85 95 105 115 115 125 140 145 150

Предварительная настройка
 Скорость потока можно плавно регулировать от 1 до 8 (от 10 до 160 л / ч).
 Заводская установка по умолчанию - положение 6.
 Настройку можно изменить с помощью специального установочного ключа (см. Аксессуары) или стандартного гаечного ключа на 7 мм.
 Сдвиньте установочный ключ на шестигранник синего пластикового циферблата, убедившись, что «тисненая» часть входит в установочный паз (см. Табл.)
 Поворачивайте установочный ключ до тех пор, пока желаемое установочное значение не достигнет положения индексной выемки в корпусе вкладыша клапана.
 Выньте ключ или гаечный ключ.
 Не пытайтесь установить клапан на настройку выше 8 или ниже 1. Если вы установили настройку ниже 1, откройте шкалу настройки, повернув влево до упора выше настройки 8, а затем вернитесь к желаемую настройку.

Пример конструкции Компактный радиатор типа 22 2200 x 500 мм Требуемое тепло: 1900 Вт Радиатор T: 15 C Расчетный расчетный расход: 109 л / ч Мин.P: 0,1 бар Настройка клапана: 6 (см. Также Табл.)

4

Лист технических характеристик продукта EN0H-2040GE23 R0520 Возможны изменения

ГАБАРИТНЫЕ РАЗМЕРЫ

Обзор

V2100PI - Комби-TRV

Рис. 1. Угол

Рис. 2. Прямой

L Рис. 3. Горизонтальный угол

ч ч ч ч

Все
Рис. 4. Двойной угол слева, G 3/4 "

Все
Рис 5. Двойной угол прямой, G 3/4 "

Все
Рис.  6. Двойной угол слева, Rp 1/2 "

Все
Рис. 7. Двойной угол прямой, Rp 1/2 "

Телосложение

DN

EN 215

Трубка

Радиатор

я

L

час

сертифицированное соединение соединение

А

Для поставки

Угол по EN215

10

(D) (Рис.1)

15

20

Прямо по EN215

10

(D) (Рис. 2)

15

20

Горизонтальный угол

10

(Рис.3)

15

Двойной угол слева

10

(Рис.4 и Рис.6)

15

15

Угол двойной прямой 10

(Рис.5 и Рис.7)

15

15



Rp 3/8 "

R 3/8 "

26

52

22



Rp 1/2 "

R 1/2 "

29

58

26



Rp 3/4 "

R 3/4 "

34

66

29



Rp 3/8 "

R 3/8 "

60

86

-



Rp 1/2 "

R 1/2 "

66

95

-



Rp 3/4 "

R 3/4 "

74 106

-

Rp 3/8 "

R 3/8 "

24

89

22

Rp 1/2 "

R 1/2 "

26

96

26

Rp 1/2 "

R 3/8 "

29

58

26

Rp 1/2 "

R 1/2 "

29

58

26

G 3/4 "

R 1/2 "

29

58

26

Rp 1/2 "

R 3/8 "

29

58

26

Rp 1/2 "

R 1/2 "

29

58

26

G 3/4 "

R 1/2 "

29

58

26

Примечание. Все размеры указаны в мм, если не указано иное.ЧАС

ОС-Нет.

29

V2100EPI10

31 год

V2100EPI15

27

V2100EPI20

37

V2100DPI10

37

V2100DPI15

37

V2100DPI20

46

V2100API10

48

V2100API15

38 В2100ЛПИ10-1 / 2

38

V2100LPI15

38

V2106LPI15

38 В2100РПИ10-1 / 2

38

V2100RPI15

38

V2106RPI15

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
В следующих таблицах содержится вся информация, необходимая для заказа товара по вашему выбору.  При заказе всегда указывайте тип, заказ или номер детали.

Опции

Тип Терафикс-Комби
Therafix-Kombi, левый, белый, для радиаторов с внутренней резьбой 1/2 ", мягкое уплотнение, для фитингов G 3/4" Euroconus Therafix-Kombi, правый, белый, для радиаторов с внутренней резьбой 1/2 ", мягкое уплотнение , для фитингов Euroconus G 3/4 "

Установить содержимое
V2106RPI15 V2427E0015 VA2174WL015 V2106LPI15 V2427E0015 VA2174WR015

Соединение труб
G 3/4 "
G 3/4 "

Подключение радиатора
R 1/2 "

ОПЕРАЦИОННЫЕ СИСТЕМЫ.-Нет. VL2174WLY015

R 1/2 "

VL2174WRY015

Лист технических характеристик продукта EN0H-2040GE23 R0520 Возможны изменения

5

V2100PI - Принадлежности Kombi-TRV

Описание FIG1 / 2CS
ФИГ1 / 2CSS
ФИГ1 / 2М

Размер Номер детали.

Компрессионные фитинги для МЕДНЫХ и СТАЛЬНЫХ труб

Состоит из стяжной гайки и компрессионного кольца. Для клапанов с внутренней резьбой.

Примечание. Для медных или мягких стальных труб с толщиной стенки 1,0 мм необходимо использовать опорные вставки.

Максимум. рабочая температура 120 C, макс.  рабочее давление 10 бар.3/8 ", DN10

10 мм

FIG3 / 8CS10

3/8 ", DN10

12 мм

FIG3 / 8CS12

1/2 ", DN15

10 мм

ФИГ1 / 2CS10

1/2 ", DN15

12 мм

ФИГ1 / 2CS12

1/2 ", DN15

14 мм

ФИГ1 / 2CS14

1/2 ", DN15

15 мм

ФИГ1 / 2CS15

1/2 ", DN15

16 мм

ФИГ1 / 2CS16

3/4 ", DN20

18 мм

FIG3 / 4CS18

3/4 ", DN20

22 мм

FIG3 / 4CS22

Компрессионные фитинги для МЕДНЫХ и СТАЛЬНЫХ труб

Состоит из стяжной гайки, компрессионного кольца и опорной вставки. Для клапанов с внутренней резьбой.

Примечание: для медных или мягких стальных труб с 1.Толщина стенки 0 мм.

Максимум. рабочая температура 120 C, макс. рабочее давление 10 бар.

3/8 ", DN10

12 мм

FIG3 / 8CSS12

1/2 ", DN15

12 мм

ФИГ1 / 2CSS12

1/2 ", DN15

14 мм

ФИГ1 / 2CSS14

1/2 ", DN15

15 мм

ФИГ1 / 2CSS15

1/2 ", DN15

16 мм

ФИГ1 / 2CSS16

1/2 ", DN15

18 мм

ФИГ1 / 2CSS18

3/4 ", DN20

18 мм

FIG3 / 4CSS18

Компрессионный фитинг для МНОГОСЛОЙНОЙ трубы. Состоит из сжатия

гайка, компрессионное кольцо и опорная вставка. Для клапанов с внутренней резьбой.

Примечание: Макс. рабочая температура 90С, макс. рабочее давление 10 бар

1/2 ", DN15

16 мм

ФИГ1 / 2М16Х2

FEG3 / 4CS FEG3 / 4PM

Фитинги для медных и стальных прецизионных труб

Цельный фитинг с эластичным кольцом, армированным сталью

3/4 "

10 мм

FEG3 / 4CS10

3/4 "

12 мм

FEG3 / 4CS12

3/4 "

14 мм

FEG3 / 4CS14

3/4 "

15 мм

FEG3 / 4CS15

3/4 "

16 мм

FEG3 / 4CS16

3/4 "

18 мм

FEG3 / 4CS18

Компрессионные фитинги для труб PEX и МНОГОСЛОЙНЫХ.Состоит из гайки с предварительно смонтированным компрессионным кольцом, препятствующим скручиванию, и

армирующая вставка.

3/4 "

14 x 2 мм FEG3 / 4PM14X2

3/4 "

16 x 2 мм FEG3 / 4PM16X2

3/4 "

16 x 2,2 мм FEG3 / 4 PM16X2.2

3/4 "

17 x 2 мм FEG3 / 4PM17X2

3/4 "

18 x 2 мм FEG3 / 4PM18X2

3/4 "

20 x 2 мм FEG3 / 4PM20X2

6

Лист технических характеристик продукта EN0H-2040GE23 R0520 Возможны изменения

V2100PI - Комби-TRV

FEG3 / 4P

Компрессионный фитинг для трубы PEX / PER

Состоит из 2 накидных гаек, 2 компрессионных колец и 2 опорных вставок.

3/4 "

12 х 1.1 мм ФЭГ3 / 4П12Х1.1

3/4 "

16 x 1,5 мм FEG3 / 4P16X1,5

VA6290

Редукция 1 "труба> 1/2" клапан 11/4 "труба> 1/2" клапан 1 "труба> 3/4" клапан 11/4 "труба> 3/4" клапан

VA6290A260 VA6290A280 VA6290A285 VA6290A305

VA5201Axxx

Патрубок радиатора с резьбой до буртика для клапанов DN10 (3/8 ") для клапанов DN15 (1/2") для клапанов DN20 (3/4 ")

VA5201A010 VA5201A015 VA5201A020

VA5204Bxxx h200

Удлиненный патрубок радиатора, никелированный, при необходимости укорачивается

3/8 дюйма x 70 мм (для DN10)

VA5204B010

резьба ок.50 мм

1/2 "x 76 мм (для DN15)

VA5204B015

резьба ок. 65 мм

3/4 дюйма x 70 мм (для DN20)

VA5204B020

резьба ок. 60 мм

Ручной дублер В упаковке 10 шт.

х200-1 / 2А

VA2202Axxx

Герметичная крышка для запорной арматуры на выходе из радиатора

для клапанов DN10 (3/8 ")

VA2202A010

для клапанов DN15 (1/2 ")

VA2202A015

для клапанов DN20 (3/4 ")

VA2202A020

VA5090 VA8200A

Уплотнительное кольцо для герметичной крышки для клапанов DN10 (3/8 ") для клапанов DN15 (1/2") для клапанов DN20 (3/4 ")
Сервисный инструмент для замены вставки клапана для всех типов PI

VA5090A010 VA5090A015 VA5090A020
VA8200A003

VA8201

Клавиша предварительной настройки для всех клапанов типа PI, VS, FS, FV и SL

VA8201PI04

Лист технических характеристик продукта EN0H-2040GE23 R0520 Возможны изменения

7

V2100PI - Комби-TRV VS1200

Сменная вставка клапана типа PI

VS1200PI01

VA2174W

Запасные декоративные крышки для Therafix-Kombi, белый RAL 9016

для VL2174WLY015 Therafix-Kombi левый

VA2174WL015

для VL2174WRY015 Therafix-Kombi правый

VA2174WR015

Для получения дополнительной информации homecomfort. resideo.com/europe

Ademco 1 GmbH Hardhofweg 40 74821 MOSBACH, ГЕРМАНИЯ Телефон: +49 6261 810 Факс: +49 6261 81309

Изготовлено для и от имени Pittway Srl, La Pice 4, 1180 Rolle, Швейцария, ее уполномоченным представителем Ademco 1 GmbH
EN0H-2040GE23 R0520
Возможны изменения
 2020 Pittway Srl. Все права защищены. Этот документ содержит информацию, являющуюся собственностью компании Pittway Srl и ее дочерних компаний, и защищен авторским правом и другими международными законами. Воспроизведение или ненадлежащее использование без специального письменного разрешения Pittway Srl строго запрещено.Торговая марка Honeywell Home используется по лицензии Honeywell International Inc.



Ссылки

Acrobat Distiller 17.0 (Windows) FrameMaker 12.0

Как это работает – термостатические клапаны радиатора

Термостатический радиаторный клапан (TRV) состоит из двух частей. Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный плунжер, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху – термостатическая головка (слева) и гидроблок (справа).

Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении. Когда в помещении достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната охлаждается, клапан открывается, и радиатор снова начинает нагреваться.

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 – наибольшему. Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам нужно полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.

---

Функция с формой

Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV – наш самый популярный клапан – работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой. Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно трогать TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass

---

Стабильная внутренняя температура в любую погоду

Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры.Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше поддерживает радиаторный обогрев при понижении наружной температуры.

Управляют ли котлом ТРВ?

Нас часто спрашивают об этом, и мы отвечаем – нет, совсем нет. Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) – это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар в радиаторы.Мы рекомендуем обучающийся термостат, такой как Nest.

---

Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.

---

Существует косвенная связь – TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

Florence 3 Column в Little Greene Cordoba с античной латунью Niva и интеллектуальным клапаном Genius

Дом со связью с интеллектуальными ТРВ

Самое большое обновление TRV с момента их изобретения в 1970-х годах – это умные технологии – Интернет вещей. Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, которые предлагают интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.

---

ТРВ на однотрубном паровозике

В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы регулируются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы с отводом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не выходит, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество выходящего воздуха и, как следствие, количество попадающего пара. радиатор.

---

Если воздух не выходит, пар не может попасть внутрь.

---

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель. Наш дискретный вакуумный прерыватель VAB05 разработан специально для этой цели.

(PDF) Дилемма характеристик устойчивости в водяных радиаторах с TRV

Дилемма характеристик устойчивости в водяных радиаторах с TRV

Фатемех Тахерсима, Якоб Стоуструп и Хенрик Расмуссен

fi Реферат – Термостатические клапаны радиатора

(TRV) доказали свою эффективность. в экономии энергии на несколько

лет.Однако при низкой потребности в тепле обычно наблюдается неустойчивое колебательное поведение

, которое хорошо известно для этих устройств.

Это происходит из-за нелинейной динамики самого радиатора

, что приводит к высокому коэффициенту усиления и большой постоянной времени для

радиатора при малых расходах. Если TRV настроен так, чтобы

гасил колебания при низких тепловых нагрузках, он будет страдать от плохой производительности

и отсутствия комфорта, то есть позднего оседания, когда требуется полная мощность нагрева

. Основываясь на недавно разработанных TRV

, которые способны к точному управлению потоком, в этой статье

исследуются достижимые улучшения управления путем включения

схемы управления планированием усиления, применяемой к TRV. Подходящая модель изменения линейных параметров

получена для излучателя

, который управляет планировщиком усиления. Результаты подтверждены компьютерным моделированием

.

I. ВВЕДЕНИЕ

Эффективное управление системами отопления, вентиляции и кондиционирования воздуха –

Система отопления, вентиляции и кондиционирования воздуха

оказывает большое влияние на тепловой комфорт жителей.Другой важной целью является экономия энергии на

, в основном за счет роста энергопотребления

, затрат, а также связанного с этим воздействия на окружающую среду.

Гидравлические радиаторы, управляемые термостатическим радиатором

Клапаны

(TRV) обеспечивают хороший комфорт при нормальных рабочих условиях

. Тепловой анализ результатов экспериментов

отремонтированной виллы в Дании, построенной до 1950 года, показал, что

продемонстрировал, что экономия энергии около 50% была достигнута

за счет установки TRV на все радиаторы и усиления теплоизоляции оболочки

[1].

Для поддержания заданного значения температуры при высокой нагрузке

, TRV обычно настраиваются с высоким коэффициентом усиления контроллера

. Неэффективность проявляется в сезоны с низкой теплотой

, особенно когда водяной насос или радиатор превышает

габаритов [2]. В этой ситуации из-за низкой скорости потока усиление контура

увеличивается; и в результате могут возникать колебания комнатной температуры. Помимо дискомфорта, колебания сокращают срок службы приводов на

.Эта проблема рассматривается в [3]

для системы центрального отопления с ТРВ на основе газового расширения.

Предлагается контролировать перепад давления на

TRV, чтобы поддерживать его в подходящей рабочей зоне, используя оценку

положения клапана.

В этом исследовании мы исследовали проблему как дилемму

между стабильностью и производительностью. Пример документа

– это система отопления, вентиляции и кондиционирования воздуха, включающая комнату и водяной радиатор

, управляемый ТРВ.В этом исследовании падение давления

на клапане радиатора поддерживается постоянным, в отличие от того, что

принято в качестве стратегии управления в [3]. Вместо этого, контроль потока

Эта работа была поддержана Danfoss A / S, Подразделение Вайле.

F. Tahersima, J. Stoustrup и H. Rasmussen работают с кафедрой

Automation and Control, Aalbord University, Denmark fts, jakob,

[email protected]

Предполагается, что точная регулировка открытия клапана

.Открытие клапана регулируется шаговым двигателем

, который позволяет регулировку конкретного типа. У нас есть

поставленных управляемых моделей для компонентов системы как

функций рабочих условий. Таким образом, нелинейная модель радиатора

заменяется линейной моделью с изменяющимся параметром

. Основываясь на предложенном моделировании, планирование усиления

выбирается среди различных возможных структур управления для разработки

контроллера TRV.

Модели, ориентированные на управление, получены на основе уравнений баланса энергии

компонентов системы. Как правило, существует два подхода к моделированию систем отопления, вентиляции и кондиционирования воздуха:

,

и управляемый данными (обратный) подход [4].

первый основан на известных физических характеристиках и

уравнениях баланса энергии воздуха, массы конструкции и других

компонентов системы. В этом подходе три метода

теплового баланса, весового коэффициента и тепловой сети широко используются в литературе [5], [6], [7].Альтернативный подход к моделированию

заключается в использовании данных измерений здания с помощью логических и статистических методов

для идентификации системы

, который рассматривается в [8], [9], [10]. Основным недостатком этого метода

является то, что он требует значительного объема обучающих данных

и не всегда может отражать физическое поведение системы

[11].

В данном исследовании используется ориентированная на управление модель помещения

, основанная на модели сосредоточенной емкости, описанной

ранее в [12].Для описания динамики излучателя

предлагается расширение одноэкспонентной модели

, рассмотренное в [13].

Остальная часть документа организована следующим образом: Раздел II

описывает компоненты системы. Ориентированная на управление модель системы HVAC

разработана с использованием имитационных моделей

в Разделе III. В разделе IV предлагается структура управления, основанная на

адаптации потока. Результаты моделирования проиллюстрированы в том же разделе

.Обсуждение и выводы приведены окончательно

в разделах V и VI.

II. СИСТЕМА ОПИСАНИЕ

Система HVAC состоит из помещения, радиатора с термостатическим клапаном

и датчика температуры. Нарушениями

, которые возбуждают систему, являются температура окружающей среды, тепло от

радиатора и температура земли. Последний ввод влияет на температуру

в помещении через толстые слои изоляции и на

через тяжелый бетон.Блок-схема системы

показана на рис. 1. Символы, индексы, которые используются в документе

, и их соответствующее количество показано в таблице I и

таблице II соответственно. Значения параметров рассчитываются

в основном на основании [4].

SEC.gov | Превышен порог скорости запросов

Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

Укажите свой трафик, обновив свой пользовательский агент, включив в него информацию о компании.

Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации свяжитесь с opendata @ sec.губ.

Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

Код ссылки: 0.67fd733e.1640342309.233ade16

Дополнительная информация

Политика безопасности в Интернете

Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная услуга оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 USC §§ 1001 и 1030).

Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других пользователей к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.губ. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

.
