Фреон R600a

Фреон R600a применяется в бытовых холодильниках и холодильных шкафах импортного и отечественного производства. Агрегаты, заправленные этим хладагентом, характеризуются меньшим уровнем шума благодаря низкому давлению в рабочем контуре.

Фреон R600a может служить заменой для хладагента R12.  При этом высокие энергетические свойства R600а позволяют сократить количество рабочего вещества, заправляемого в холодильный агрегат, примерно на 30%. Однако, вместе с нормой заправки сокращаются и заправочные допуски, вследствие чего заправка должна производиться особенно тщательно.

Из недостатков замены R12 на фреон R600a следует отметить необходимость установки в холодильных агрегатах компрессоров большей производительности. Это связано с тем, что удельная объёмная холодопроизводительность R600a практически в два раза уступает хладагенту R12.

Химическая формула фреона R600a – С4H10 (изобутан).

Этот хладагент относится к группе гидроуглеродов (ГФУ; HFC), срок применения которых  не ограничен.

Основные характеристики фреона R600a

Фреон R600a – природный газ без цвета и запаха. Безвреден для окружающей среды – не разрушает озоновый слой, не способствует созданию парникового эффекта. Растворяется в минеральном масле и органических растворителях. Плохо растворяется в воде. Горюч, легко воспламеняется. Взрывоопасен при смешивании с воздухом при объёмной концентрации 1,3 – 8,5%  (31 – 205 г. в 1 м3 воздуха).

Температура кипения при давлении 101325 Па (1,013 бара), °С  -11,8

Критическая температура, °С 135

Критическое давление, МПа3,65

Озоноразрушающий потенциал (ODP) 0

Потенциал глобального потепления (GWP)0,001

Класс опасности:

– по ГОСТ 12.1.005 4

– по стандарту ASHRAE 34А3

Технические требования к фреону R600a

Объёмная доля изобутана, %

не менее 99,9

Массовая доля нелетучего остатка, %не более 0,01

Массовая доля воды, %не более 0,001

Кислотность, %не более 0,0001

Рекомендуемые масла для фреона R600a

Минеральные:



  • § ХФ12-16;
  • § Mobil Gargoyle Arctic Oil 155 и 300;
  • § Suniso 3GS и 4GS.



 Упаковка, хранение и транспортировка фреона R600a

Поставки фреона R600a осуществляются в одноразовых баллонах вместимостью 6,5 кг и 0,420 кг, многооборотных баллонах вместимостью от 32 до 120 дм,спецконтейнерах, изотанках и других емкостях, рассчитанных на давление 2 МПа. Коэффициент заполнения R600a – 0,5 кг  продукта на 1дм3.

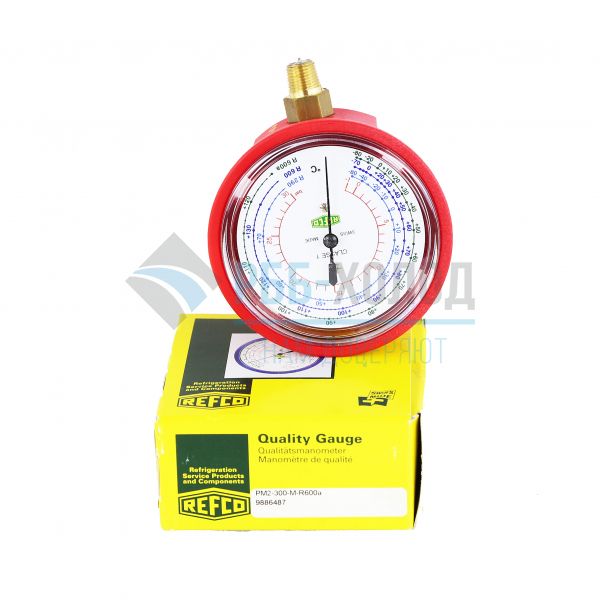

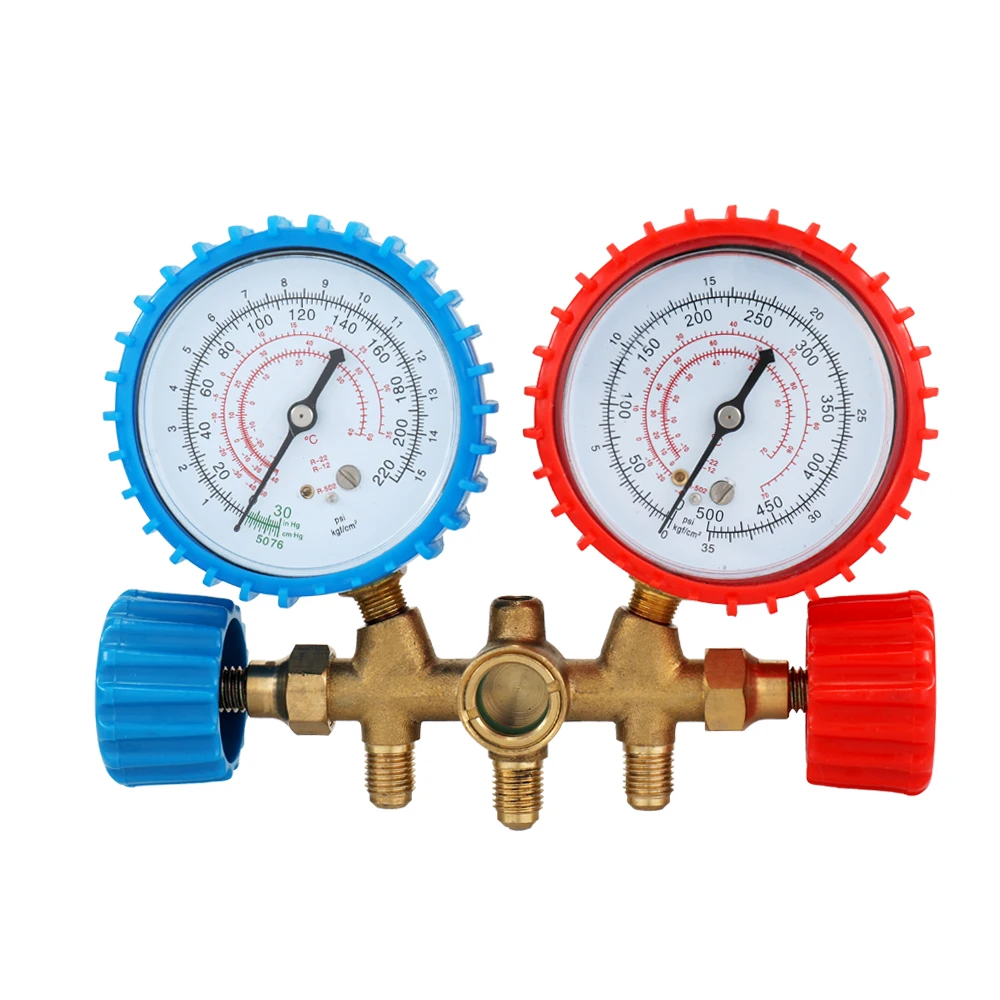

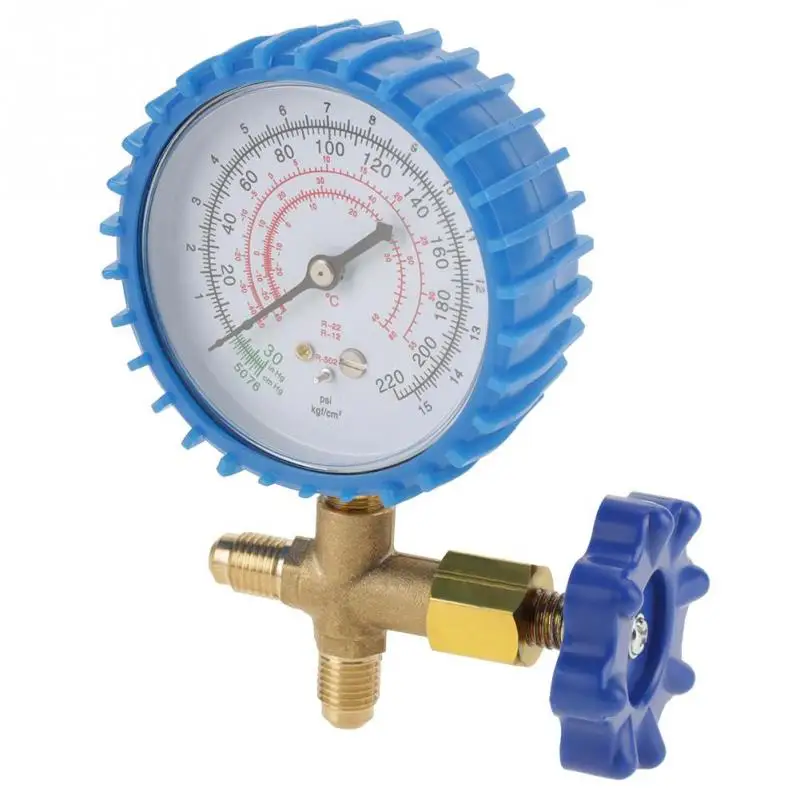

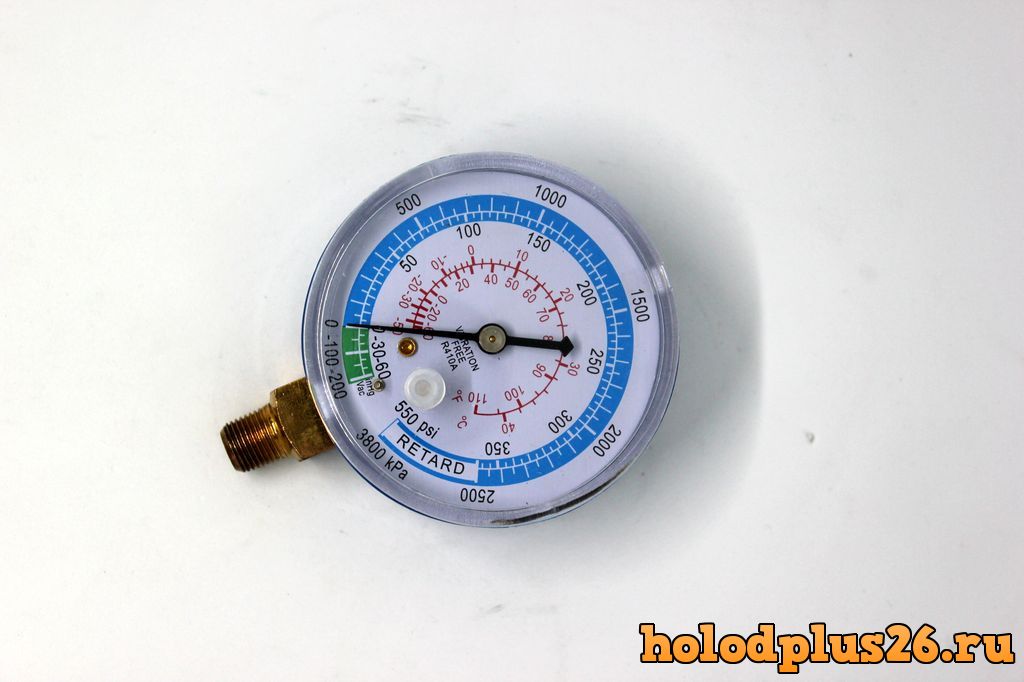

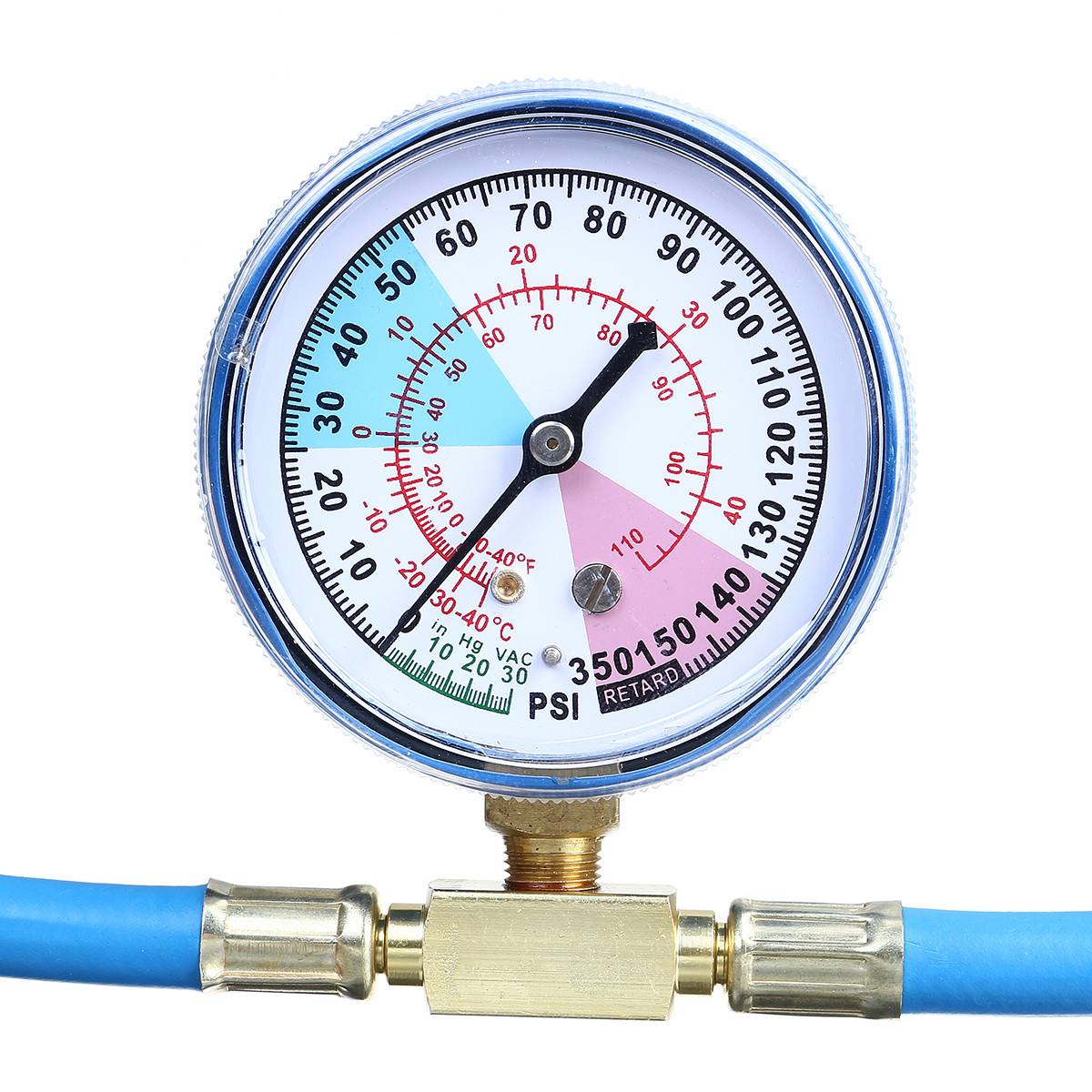

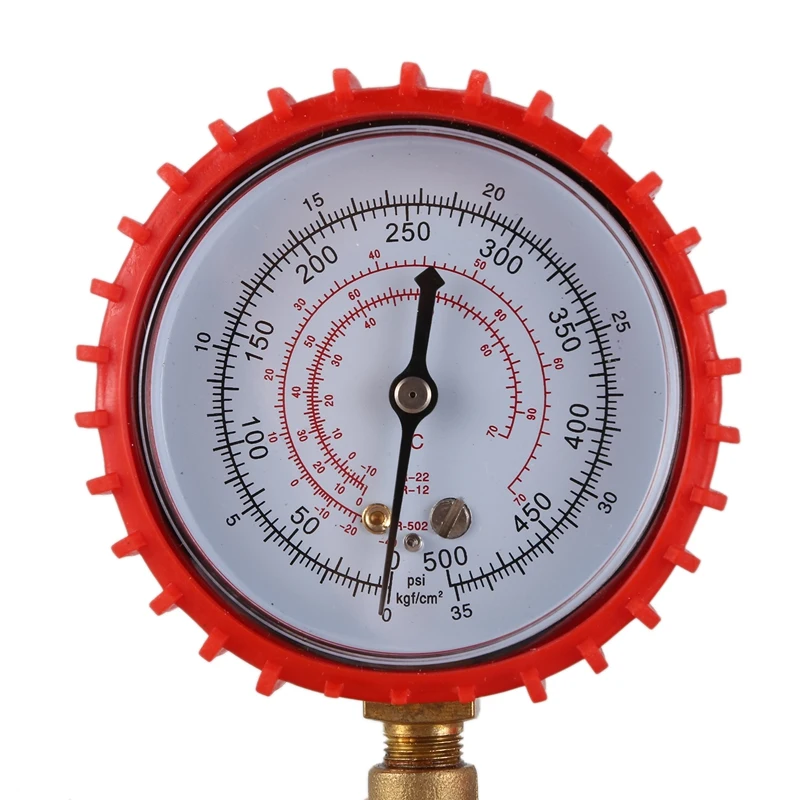

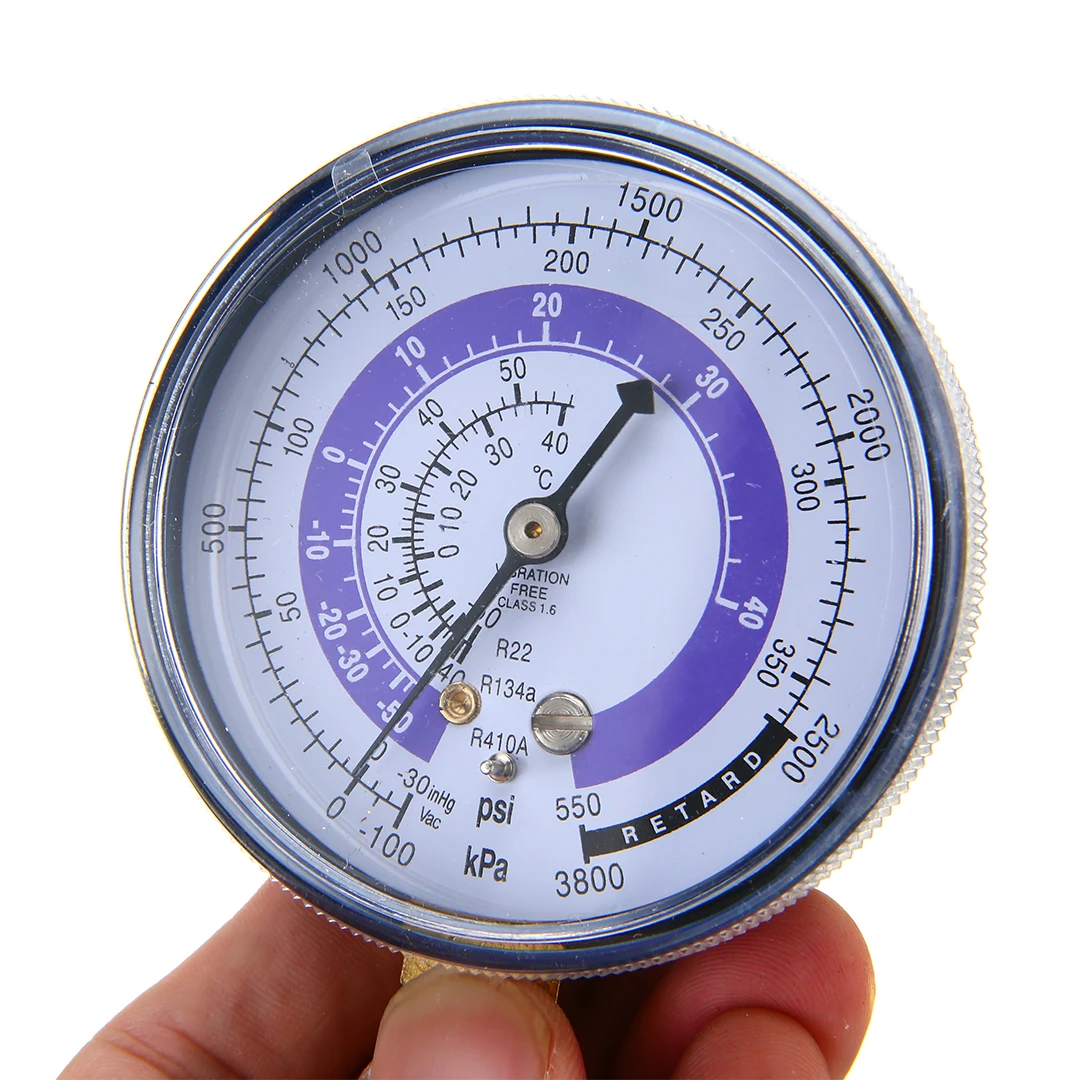

Морозильник холодильное оборудование R134A R600A R209 давление хладагента

Физические свойства
Молекулярный вес 58.12
Точка кипения, ºC -11.70
Критической температуры, ºC 134.71
Критическое давление, Мпа 3.64
Жидкий конкретных тепла, 30ºC, [КДЖ/(кг·ºC)] 1, 78
Поб 0
Пгп 0, 1


Индекс Качества(CRAA 100-2006)
Чистота, % ≥99, 6
Влажность в % ≤0, 0010
Кислотность, % ≤0, 0001
Испарились остатки, % ≤0, 01
Внешний вид Цвета и четкие
Запах Не имеют запаха



Использует: Используется в поршневой компрессор; Как холодильное жидкость в промышленных, коммерческих и система кондиционирования воздуха; В качестве топлива в аэрозольной упаковке распыления лак; В обрабатывающей промышленности пожаротушения оператор 1211; Основные материалы различных фтор-с высокой молекулярной герметик.

Спецификации упаковки: Стальные; Достигнет 13, 6 млрд. Кг/всего 22, 7 кг/40кг/400кг/800кг, ISO-бака

Упаковка: Сведения о нормальной упаковки или пользовательские настройки

  1. Одноразовые цилиндра
  2. Цилиндр под давлением многоразового использования
  3. ISO-БАКА
  4. Три среза может
  5. Две секции может
Чэнду Henbin холодильной технике Co., Ltd. – Это большое современное здание химического предприятия, специализирующиеся на  производстве, информационное наполнение и экспорт высокой чистоты fluoro-химических веществ и химических веществ, углеводородные химикаты и т. Д. Ее штаб-квартира находится в столице города Ченду, и имеет два глубоких производственных баз, отдельно в Циндао город провинция Шаньдун и Цзиньхуа город провинции Чжецзян. Наша компания принимает “Наука и технологии, защита окружающей среды, интернационализация” в направлении развития и “Первого класса, первоклассное качество, первоклассное обслуживание первого класса эффективности” в качестве обслуживания.

Основная продукция:
R22, R134A, R410A, R407C, R507, R404A, R141B, фреон, хладагент

Вашей удовлетворенности, наше стремление

  Часто задаваемые вопросы
Q: Если есть места для снижения цен?
A: Цены в этой области является изменяемой, так и не бесплатные обратиться за последние цены и предоставим вам самые низкие.

Q:   Можно ли использовать собственный логотип и дизайн на товары?
Ответ: Конечно, индивидуальный логотип и дизайн для массового производства.

Q:   Можно ли на заводе?
A: Убедиться, вы можете в любое время. Мы также можем подобрать вас в аэропорту или на железнодорожной станции.


Q:   Что такое срок поставки?
A – одна неделя для выборки, 15-20 дней для массового производства.

Q:   Как насчет срок оплаты?
A: TT, L/C в смотровом стекле, Paypal, Western Union и т. Д., как правило, 30%  T/т    , 30%  TT  До  Отгрузки,   Остаток средств  На    Копии    B/L  В течение  7  Дней.

Q:   Как много скидок вы можете предложить?
A: Мы сделаем все возможное, чтобы предложить конкурентные цены, скидки обычно зависит от количества.

Q: Транспортные расходы тарифа слишком много, вы можете сделать это дешевле для нас?
A: Мы постараемся все возможное для проведения переговоров с помощью транспортной компании, мы можем спасти каждый пенни для наших клиентов, если это возможно, вы можете назначить собственные транспортные агентства.

Q:   Можно ли доверять вам?
A: Абсолютно “ДА”. Мы “Сделано в Китае” проверенных поставщиков.




Criosistem

В небольших герметичных системах, коммерческих холодильных установках или морозильниках фреон R290, или пропан, может заменять другие хладагенты, опасные для окружающей среды. Он имеет нулевой озоноразрушающий потенциал (ODP) и незначительный потенциал глобального потепления (GWP). Более того, он является частью попутного газа нефтяных скважин.

В прошлом фреон R290 широко использовался в холодильных установках и сейчас еще используется на некоторых промышленных предприятиях. В бытовых тепловых насосах и кондиционерах R290 с различным успехом применялся в Германии. Благодаря широкому распространению пропана во всем мире его считают хорошим заменителем ХФУ-хладагентов. Пропан R290 имеет хорошую энергетическую эффективность, но как горючий материал требует осторожного обращения.

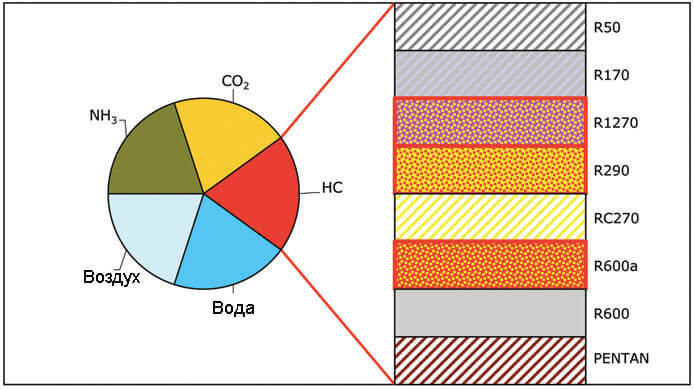

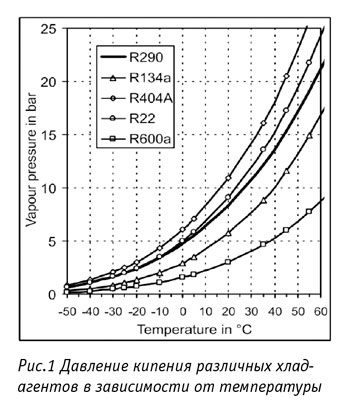

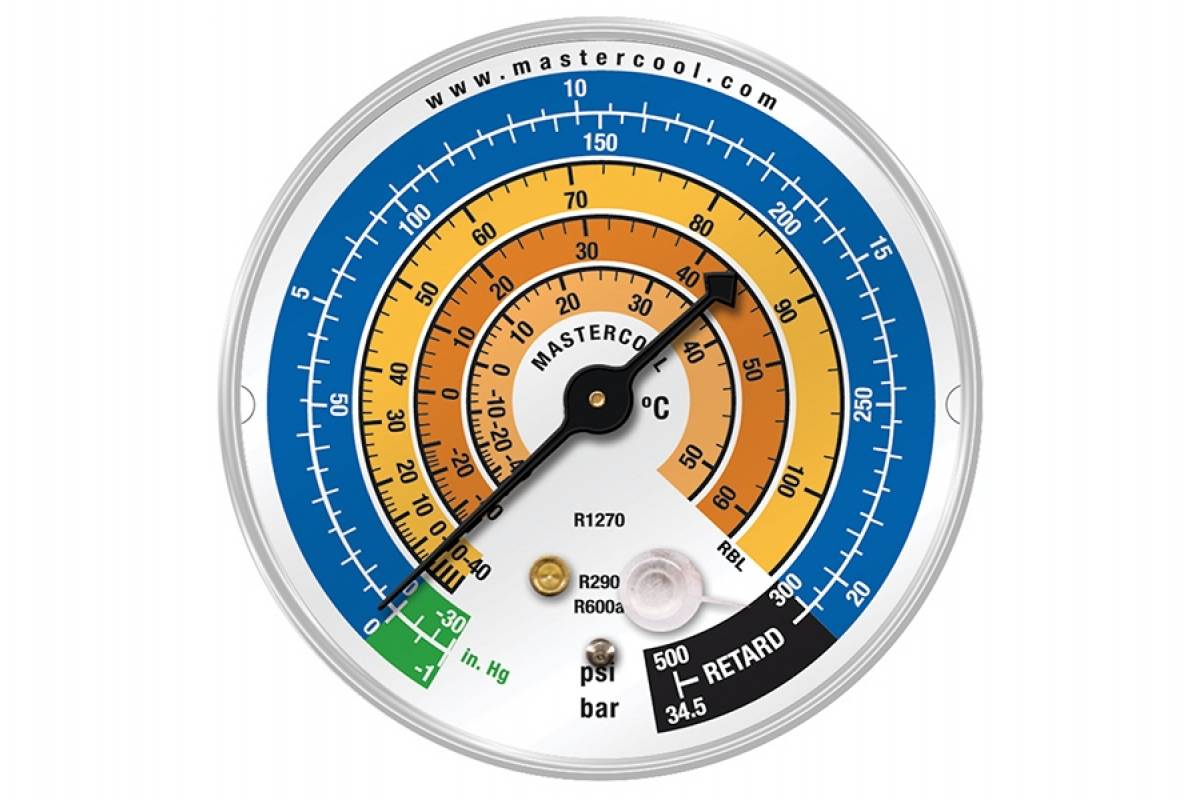

Разница между R290 и R134a заключается в давлении кипения. Давление пропана R290 ближе к давлению R22 и R404A, например, при –25 °С давление кипения пропана составляет 190% от давления кипения R134a, 81% от давления кипения R404A, 350% от давления кипения R600a и почти равно давлению кипения R22. В связи с этим температура кипения пропана при нормальных условиях почти равна температуре кипения R22. Таким образом, холодильники и кондиционеры, в которых конструкция испарителя, работающего на пропане, должна совпадать с конструкцией испарителя, работающего на R22 или R404A.

Свойства R290

Формула C3H8

Критическая температура,  96.7 °C

Молекулярная масса,  44.1 кг/моль

Темп. кипения при нормальных условиях,  –42.1 °C

Давление при –25 °С,  2.03 бар (абс.)

Плотность жидкости при –25 °С,  0.56 кг/л

Плотность пара при –25/+32 °С,  3.6 кг/м³

Объемная производительность при –25/55/32 °С,  1164 кДж/м³

Теплота парообразования при –25 °С,  406 кДж/кг

Давление при +20 °С, 8.бар (абс.)

Давление кипения и критическая температура пропана почти равны давлению и температуре фреона R22. Однако температура нагнетания пропана намного ниже. Это дает возможность работать при более высоких коэффициентах давления, т.е. при более низких температурах кипения или более высоких температурах всасываемого газа.

Объемная производительность пропана R290 при температуре конденсации составляет 90% от производительности R22 или 150% от производительности R134a. Благодаря этому необходимый рабочий объем цилиндров компрессора с пропаном примерно равен объему цилиндров компрессора с R22 и на 10-20% больше, чем цилиндров компрессора с R404A.

Объемная производительность пропана примерно в 2,5-3 раза выше чем хладагента R600a. Поэтому выбор между R290 и R600a связан с различием в конструкции систем охлаждения, заправленных этими хладагентами, поскольку при той же самой холодопроизводительности необходимый расход хладагентов будет сильно отличаться.

Основные проблемы, связанные с использованием хладагента R290, заключаются в его воспламеняемости. Это требует осторожного обращения с хладагентом и соблюдения необходимых мер безопасности.
Поэтому ремонт холодильников, работающих на пропане, следует производить с очень внимательно и аккуратно, в хорошо проветриваемом помещении.

(PDF) Характеристики ограниченной заправки хладагентами R600a и LPG в бытовом холодильнике, использующем хладагент R134a, в различных условиях окружающей среды

Содержание этой работы может использоваться в соответствии с условиями лицензии Creative Commons Attribution 3.0. Любое дальнейшее распространение

этой работы должно содержать указание автора(ов) и название работы, цитирование в журнале и DOI.

Опубликовано по лицензии IOP Publishing Ltd

Международная конференция по инженерии для устойчивого мира

Journal of Physics: Conference Series 1378 (2019) 022101

IOP Publishing

doi:10. 1088/1742-6596/1378/2/022101

1

Характеристики ограниченной заправки R600a и СНГ

Хладагенты в бытовом холодильнике, использующем хладагент R134a

, Olatunji S.

3 Ohunakin 1,2, DS Adelekan 1

1Группа исследований в области энергетики и окружающей среды (TEERG), факультет машиностроения, Университет Ковенант,

, штат Огун, Нигерия

2Старший научный сотрудник, Факультет инженерии и искусственной среды, Университет Йоханнесбурга , Южная Африка

Автор-корреспондент; [email protected]ком ; [email protected]

Abstract-

В этой работе слегка модифицированный бытовой холодильник на 100 г R134a был модернизирован

с ограниченной массой заправки (30 г) хладагентов R600a и LPG и испытан в

различных температурах окружающей среды. условиях (19, 21, 23 и 25 oC). Испытательная установка

была оснащена соответствующими приборами для проведения экспериментов. Характеристики производительности

, исследованные на испытательном стенде в установившемся режиме, включают температуру воздуха испарителя

, температуру нагнетания и потребляемую мощность. Результаты показали, что

модернизированные углеводородные хладагенты в системе при окружающих условиях дали

потребляемую мощность, температуру нагнетания, давление конденсации ниже на 15 – 45

%, 16 – 30 % и 25 – 62 %, чем хладагент R134a. Кроме того, в шкафу

температура системы с углеводородными хладагентами была выше R134a

на 10 – 60 %. В заключение следует отметить, что исследованные энергетические характеристики системы

улучшились при снижении температуры окружающей среды, и все условия с добавлением углеводородных хладагентов

позволили достичь температур шкафа ниже -3 oC в

в соответствии с рекомендациями ISO 8187 для бытовых холодильников.

Ключевые слова: Температура окружающей среды, R600a, LPG, R134a

1. Введение

Достижение целей международных протоколов по охране окружающей среды (таких как Монреальский и

Киотский протоколы) и снижение растущих потребностей в энергии оправдывает потребность в альтернативе

хладагенты, способные снизить энергопотребление обычных холодильников

(Bozelin, 2013). В настоящее время в большинстве бытовых холодильников используется хладагент R134a из-за его превосходных термодинамических и теплофизических свойств [1].Тем не менее, его потенциал глобального потепления и

энергопотребление высоки. Таким образом, неблагоприятное воздействие хладагента R134a на окружающую среду,

здоровье человека и окружающую среду оправдывает его неизбежный поэтапный отказ от него.

Многие исследователи предположили, что углеводородные хладагенты оказывают благоприятное воздействие на окружающую среду

, термодинамически эффективны, химически стабильны и подходят для замены обычных хладагентов

(таких как хлорфторуглероды, гидрохлорфторуглероды и гидрофторуглероды).

Исследования Adelekan et al., [2] Ohunakin et al., [3], Ahamed et al., [4] и Srinivas et al., [5],

подтверждают, что хладагент LPG работает лучше по сравнению с Хладагент R134a в

бытовых холодильниках. Сжиженный нефтяной газ (LPG) и другие углеводороды все еще используются

в холодильных системах, несмотря на их возгораемость. Нулевой потенциал разрушения озонового слоя, низкое глобальное потепление

, дешевизна и доступность в оптовых количествах и безопасность, если они

в пределах заряда характеристик 150 г, были выделены причинами для этого выбора [6], [7], [8],

[9].Свойства некоторых углеводородных хладагентов, используемых в холодильных системах, по сравнению с обычными хладагентами

, такими как R12, R134a, приведены в таблице 1. Данные для фреона

Графики температуры и давления для

  • Р22
  • Р410А
  • Р12
  • Р134А
  • Р401А
  • Р409А
  • Р502
  • Р404А
  • Р507А
  • Р408А
  • Р402А

Температура, °С:
Давление, бар:
Фреон:

Р22 Р134а Р507 Р410А Р404А Р404А Р407К Р407К
Насыщенный Насыщенный Насыщенный Насыщенный Пузырь Роса Пузырь Роса
°С кПа фунтов на кв. дюйм кПа фунтов на кв. дюйм кПа фунтов на кв. дюйм кПа фунтов на кв. дюйм кПа фунтов на кв. дюйм кПа фунтов на кв. дюйм кПа фунтов на кв. дюйм кПа фунтов на кв. дюйм
-40 4 0.6 -50 -7,3 37 5,4 73 10,7 34 4,9 30 4,3 19 2.7 -16 -2,3
-38 14 2 -45 -6,5 50 7,3 90 13 47 6. 8 42 6.1 30 4,4 -7 -1
-36 25 3,6 -38 -5,6 64 9.3 108 15,6 60 8,7 55 8 43 6,2 3 0,5
-34 37 5.3 -32 -4,6 79 11,4 126 18,3 75 10,8 69 10,1 56 8. 2 14 2
-32 49 7.1 -25 -3,6 95 13,7 147 21,2 90 13 85 12.3 71 10,2 25 3,6
-30 63 9.1 -17 -2,5 111 16,2 168 24.4 106 15,4 101 14,6 86 12,4 37 5,4
-28 77 11. 1 -9 -1.3 129 18,8 191 27,7 124 18 118 17,1 102 14,8 51 7.3
-26 92 13,4 0 0 148 21,5 215 31,2 143 20,7 137 19.8 119 17,3 65 9,4
-24 108 15,7 10 1,4 169 24,5 241 35 162 23. 6 156 22,6 138 20 80 11,6
-22 126 18,2 20 2,9 190 27.6 269 39 183 26,6 177 25,6 158 22,9 96 13,9
-20 144 20.9 31 4,6 213 30,9 298 43,2 206 29,8 199 28,8 179 25. 9 113 16,4
-18 163 23,7 43 6,3 237 34,4 329 47,7 229 33,3 222 32.2 201 29,1 132 19,1
-16 184 26,7 56 8.1 263 38,1 362 52.4 254 36,9 247 35,8 224 32,5 152 22
-14 206 29,9 69 10. 1 290 42 396 57,5 ​​ 281 40,7 273 39,6 249 36,1 172 25
-12 229 33.2 84 12,2 318 46,1 433 62,8 308 44,7 300 43,6 276 40 195 28. 2
-10 253 36,8 99 14,4 348 50,5 471 68,4 338 49 329 47.8 303 44 218 31,7
-8 279 40,5 116 16,8 379 55 512 74.2 369 53,5 360 52,2 333 48,3 244 35,3
-6 306 44,4 133 19. 3 413 59,9 555 80,5 401 58,2 392 56,9 364 52,7 270 39.2
-4 335 48,6 151 21,9 448 64,9 600 87 435 63,1 426 61.8 396 57,5 ​​ 298 43,3
-2 365 52,9 171 24,8 484 70,2 647 93. 8 471 68,3 462 67 430 62,4 328 47,6
0 397 57,5 ​​ 191 27.8 523 75,8 697 101.1 509 73,8 499 72,4 467 67,7 359 52.1
2 430 62,3 213 30,9 563 81,6 749 108,6 548 79,5 538 78. 1 504 73,2 392 56,9
4 465 67,4 236 34,3 605 87,8 804 116.5 590 85,5 579 84 544 78,9 427 62
6 501 72,7 261 37.8 649 94,2 861 124,8 633 91,8 622 90,3 586 85 464 67. 3
8 540 78,3 286 41,5 696 1,9 921 133,5 678 98,4 667 96.8 629 91,3 503 72,9
10 580 84.1 313 45,4 744 107,9 983 142.6 726 105,3 714 103,6 675 97,9 544 78,8
12 621 90. 1 342 49.6 794 115,2 1049 152,2 775 112,4 764 1,8 723 104,8 586 85
14 665 96.5 372 53,9 847 122,9 1118 162,1 827 119,9 815 118,2 773 112. 1 631 91,5
16 711 103.1 403 58,4 902 1,9 1189 172,5 881 127.8 869 126 825 119,7 678 98,4
18 759 1,1 436 63,2 960 139.2 1264 183,3 937 135,9 925 134,1 879 127,6 727 105,5
20 809 117. 3 470 68,2 1020 147,9 1342 194,6 996 144,4 983 142,6 936 135.8 779 113
22 861 124,8 507 73,5 1082 156,9 1423 206,4 1057 153.3 1044 151,4 995 144,4 833 1,8
24 915 132,7 544 79 1147 166. 3 1507 218,6 1120 162,5 1107 1,6 1057 153,3 889 129
26 971 1.8 584 84,7 1214 176,1 1595 231,4 1187 172,1 1173 1,2 1121 162.7 949 137,6
28 1030 149,3 626 90,7 1284 186,3 1687 244,7 1255 182. 1 1242 1,1 1188 172,3 1010 146,5
30 1091 158,2 669 97 1357 196.9 1782 258,5 1327 192,5 1313 1,4 1258 182,4 1075 155,9
32 1154 167.4 714 103,6 1433 207,9 1881 272,9 1401 203,2 1387 201,2 1330 192. 9 1142 165,6
34 1220 176,9 761 1,4 1512 219,3 1984 287,8 1479 214.4 1464 212,4 1405 203,8 1212 175,8
36 1288 186,8 810 117,6 1594 231.2 2091 303,3 1559 226,1 1544 224 1483 215,1 1285 186,3
38 1359 197. 1 862 125 1679 243,5 2202 319,4 1642 238,1 1627 236 1564 226.8 1361 197,4
40 1432 207,7 915 132,7 1767 256,2 2317 336,1 1728 2.6 1713 248,5 1648 239 1440 208,9
42 1508 218,8 971 1,8 1858 269. 5 2437 353,5 1818 263,6 1803 261,5 1735 251,6 1522 2,8
44 1587 2.2 1029 149,2 1953 283,2 2561 371,4 1910 277,1 1895 274,9 1825 264.7 1608 233,2
46 1669 242,1 1089 157,9 2051 297,5 2690 3. 1 2006 291 1991 288.8 1918 278,2 1697 246,2
48 1754 254,4 1152 167 2153 312,2 2823 409.5 2106 305,5 2091 303,3 2015 292,2 1790 259,6
50 1841 267,1 1217 176. 5 2258 327,5 2962 429,5 2209 3,4 2194 318,3 2115 306,7 1886 273.6
52 1932 2,2 1284 186,2 2367 343,3 3105 4,3 2316 335,9 2301 333.8 2218 321,7 1987 288,1
54 2026 293,8 1354 196,4 2480 359,8 3254 471. 9 2427 352 2412 349,9 2325 337,2 2091 303,2
56 2123 307,9 1427 207 2598 376.8 3408 494,2 2542 368,6 2527 366,5 2436 353,3 2199 318,9
58 2223 322. 4 1502 217,9 2719 394,4 3567 517,4 2660 385,9 2646 383,8 2550 369.8 2311 335,2
60 2326 337,4 1580 229,2 2845 412,7 3733 541,4 2783 403.7 2770 401,7 2668 387 2427 352,1
62 2433 352,9 1661 241 2976 431. 6 3905 566,3 2911 422,2 2898 4,3 2790 404,6 2548 369,6
64 2543 368.9 1745 253,2 3112 451,3 4083 592,2 3043 441,4 3031 439,6 2916 422.9 2674 387,8
66 2657 385,4 1832 265,8 3253 471,8 4268 619 3180 461. 3 3169 459,6 3045 441,7 2805 406,8
68 2775 402,4 1922 278,8 3400 493.1 4460 646,9 3323 482 3312 4,4 3179 461.1 2940 426,4
70 2896 420 2015 292.3 3554 515,5 4660 675,9 3471 503. 4 3463 502.2 3318 481,2 3081 446.9
72 3021 438,2 2112 306,3 3625 525,8 3622 525.4 3460 501,8 3228 468,1
74 3150 456,9 2212 3,8 3607 523. 1 3380 4,2
76 3283 476,2 2315 335,7 3758 545 3539 513.3
78 3421 496.1 2422 351,2 3913 567. 5 3705 537,4
80 3562 516,7 2532 367,2 4072 5.7 3879 562,7

t°C Р22 Р12 Р134 Р404а Р502 Р407с Р717 Р410а Р507а Р600 Р23 Р290 Р142б Р406а Р409А
-70 -0,81 -0,88 -0,92 -0,74 -0,72 -0,89 -0,65 -0,72 0,94
-65 -0,74 -0,83 -0,88 -0,63 -0,62 -0,84 -0,51 -0,61 1,48 -0,94
-60 -0,63 -0,77 -0,84 -0,52 -0,51 -0,74 -0,78 -0,36 -0,50 2,12 -0,9
-55 -0,49 -0,69 -0,77 -0,35 -0,35 -0,63 -0,69 -0,22 -0,32 2,89 -0,83
-50 -0,35 -0,61 -0,70 -0,18 -0,19 -0,52 -0,59 0,08 -0,14 3,8 -0,8
-45 -0,2 -0,49 -0,59 -0,11 -0,14 -0,34 -0,44 0,25 -0,02 4,86 ​​ -0,66
-40 0,05 -0,36 -0,48 0,32 0,30 -0,16 -0,28 0,73 0,39 -0,71 6,09 0,12 -0,62
-35 0,25 -0,18 -0,32 0,68 0,64 -0,06 -0,24 1,22 0,77 -0,62 7,51 0,37 -0,4
-30 0,64 0,00 -0,15 1,04 0,98 0,37 0,19 1,71 1,15 -0,53 9,12 0,68 -0,2
-25 1,05 0,26 -0,06 1,53 1,45 0,75 0,55 2,35 1,67 -0,38 10,96 1,03 -0,1 0,06
-20 1,46 0,51 0,33 2,02 1,91 1,12 0,90 2,98 2,18 -0,27 13,04 1,44 0,2 0,32
-15 2,01 0,85 0,67 2,67 2,53 1,64 1,41 3,85 2,86 -0,18 15,37 1,91 0,4 0,62
-10 2,55 1,19 1,01 3,32 3,14 2,16 1,91 4,72 3,54 0,09 17,96 2,45 0 0,8 0,98
-5 3,27 1,64 1,47 4,18 3,94 2,87 2,6 5,85 4,42 0,33 20,85 3,06 0,22 1,1 1,4
0 3,98 2,08 1,93 5,03 4,73 3,57 3,29 6,98 5,29 0,57 24 3,75 0,47 1,6 1,88
5 4,89 2,66 2,54 6,11 5,73 4,43 4,22 8,37 6,40 0,89 27,54 4,52 0,75 2,1 2,43
10 5,80 3,23 3,14 7,18 6,73 5,28 5,15 9,76 7,51 1,21 31,37 5,38 1,08 2,6 3,07
15 6,95 3,95 3,93 8,52 7,97 6,46 6,36 11,56 8,88 1,62 35,56 6,33 1,46 3,3 3,78
20 8,10 4,67 4,72 9,86 9,20 7,63 7,57 13,35 10,25 2,02 40,11 7,39 1,9 4,0 4,59
25 9,5 5,39 5,71 11,5 10,70 9,14 9,12 15,00 11,94 2,54 45,03 8,55 2,38 4,8 5,5
30 10,90 6,45 6,70 13,14 12,19 10,65 10,67 16,65 13,63 3,05 9,82 2,94 5,7 6,51
35 12,60 7,53 7,93 15,13 13,98 12,45 12,61 19,78 15,69 3,69 11,21 3,55 6,7 7,64
40 14,30 8,60 9,16 17,11 15,77 14,25 14,55 22,90 17,74 4,32 12,73 4,25 7,8 8,88
45 16,3 10,25 10,67 19,51 17,89 16,48 16,94 26,2 20,25 5,09 14,38 5,02 9,1 10,26
50 18,30 11,90 12,18 21,90 20,01 18,70 19,33 29,50 22,75 5,86 16,16 5,87 10,4 11,76
55 20,75 13,08 14,00 24,76 22,51 21,45 22,24 25,80 6,79 18,08 6,81 11,9 13,41
60 23,20 14,25 15,81 27,62 25,01 24,20 25,14 28,85 7,72 20,14 7,85 13,6 15,2
70 29,00 17,85 20,16 30,92 32,12 9,91 24,72 10,23 17,3 19,26
80 22,04 25,32 40,40 29,94 13,07 21,5 23,99
90 26,88 31,43 50,14 35,82 16,4 29,43

При каком давлении работает R600a? – Жадный.

сеть

При каком давлении работает R600a?

Пиковое давление (нагнетание) (psig): 145 для R600a и 360 для R290 для низкого противодавления.

Что такое диаграмма PT?

Диаграмма давление-температура (PT) является ценным инструментом, который специалисты по обслуживанию используют для проверки правильной работы системы. На традиционных диаграммах PT указано давление насыщенного хладагента в фунтах на квадратный дюйм с колонкой температуры внизу слева.

Можно ли использовать R134a в компрессоре R600a?

R600a является легковоспламеняющимся газом и имеет низкий потенциал глобального потепления (GWP) и потенциал разрушения озонового слоя (ODP) по сравнению с высоким GWP R134a.можно использовать компрессор R134a вместо компрессора R600a с тем же циклом, но не следует использовать компрессор R134a с хладагентом R600a.

Можно ли использовать R290 вместо R600a?

R290 обладает очень хорошими теплофизическими свойствами, такими как более низкая вязкость и более высокая теплопроводность, что приводит к лучшему COP, чем R22, при правильном проектировании [30]. R290 также можно смешивать с R600a в качестве зеотропной смеси для замены R134a в домашних холодильниках, что было доказано многими исследователями [30][31].

Может ли R600a заменить R290?

Хладагенты

R600a — изобутан и R290 — пропан являются потенциальными заменителями других хладагентов, которые сильно воздействуют на окружающую среду, в небольших герметичных системах, таких как бытовые и коммерческие холодильники и морозильники заводского изготовления.

Безопасен ли хладагент R600?

Безопасно ли выпускать в воздух? да. R600a не токсичен, не разрушает озоновый слой и вносит незначительный вклад в выбросы парниковых газов. Эта альтернатива углеводородам не содержит вредного фтора.

Является ли R290 таким же, как R600?

Для тех, кто еще не знаком с этими хладагентами, стоит отметить, что R600a или изобутан в основном используется в бытовых холодильниках и некоторых типах коммерческого оборудования, в то время как R290 или пропан является альтернативой, которая все чаще используется в коммерческом оборудовании.

Как правильно использовать PT?
