Если пропадает звук на ресивере Триколор-ТВ GS 8305 или GS 8306

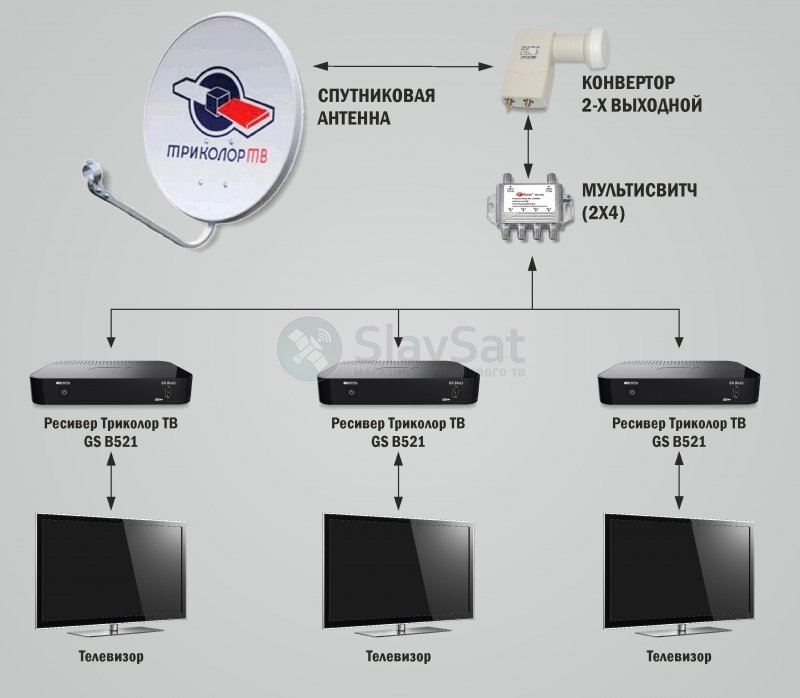

Подключил в этом году к спутниковому ресиверу другой телевизор, начались глюки – пять-десять минут работает, потом моргает экран, изображение восстанавливается, но пропадает звук. Включается/выключается холодильник – отрубается звук. Иногда даже когда включаешь свет – отрубается звук. Выключаешь/включаешь приемник или телевизор – звук возвращается. Несмотря на то, что с предыдущим телевизором такое случалось очень редко, странно было бы, что это глючит телевизор. Скорее, ресивер. Думал, может, проблемы из-за нестабильного питания (оно на даче скачет). Подключил через фильтр, потом через стабилизатор, поменял блок питания – не помогло. Полез читать интернеты. Вы будете смеяться, но это глюк конкретной модели ресивера и конкретной прошивки. Такое впечатление, что из-за помех или наводок глючит электроника ресивера, ответственная за HDMI-подключение. Люди пишут, что сбои начали возникать именно после обновления прошивки.

Вот как так можно?

Народ советует либо менять HDMI-кабель (это очень странно, но, судя по отзывам, помогает), либо подключать аналоговые провода с целью дополнительного закорачивания массы. Т.е. представьте себе конструкцию – подключаются аналоговые провода, но изображение и звук по-прежнему идут по цифре. Я так и сделал – все работает, ничего не отваливается 🙂

Такие дела.

Ссылка на очень длинную ветку с обсуждением:
https://mcgrp.ru/question/97177

Примечательна реакция Триколора (по ссылке там есть переписка с техподдержкой): я не я, корова не моя, обращайтесь к производителю оборудования. То, что обновления прошивки у производителя нет, и то, что обновление фактически навязано оператором, их не волнует. Сам я не обращался в техподдержку, может, с тех пор что-то изменилось и все лечится визитом в сервис, не знаю. Заработало, и ладно.

Модель ресивера: GS 8305 или GS 8306, прошивка 1.9.160 от 27.09.2016 (уж два года почти прошло, а исправления нет).

Вдруг кому полезно будет.

This entry was originally posted at https://veefore.dreamwidth.org/46051.html

Приемник не реагирует на нажатия кнопок пульта

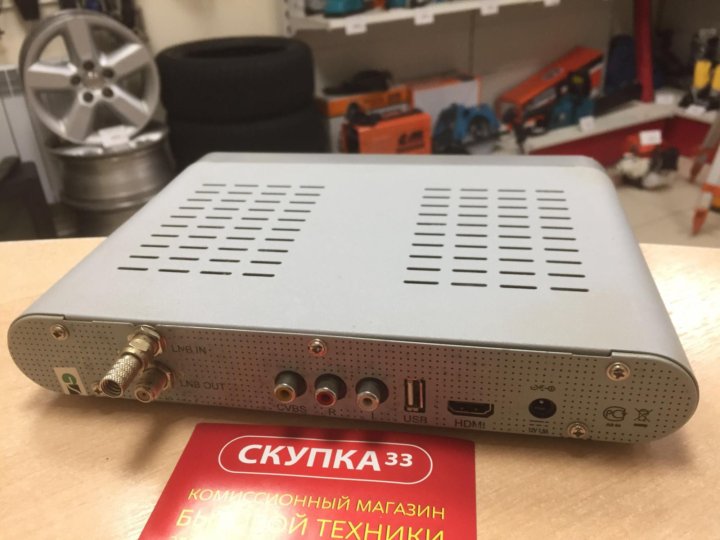

– Подключение Высокочастотный (ВЧ/RF) кабель эфирной антенны.

Видеоигнал от приёмника необходимо искать на одном из найденных каналов на телевизоре. Если такого канала нет среди существующих, произведите повторный поиск каналов на самом телевизоре. На одном из найденных каналов будет отображаться видеосигнал «Триколор ТВ».

4. Мигает красный индикатор и/или на дисплее отображаются 4 ноля или 4 восьмерки.

Приёмник не может загрузиться, попробуйте отключить приёмник от сети питания на 2—3 минуты и включить обратно. Если не помогло, то Вам необходимо обратиться в ближайший сервисный центр для диагностики приёмника.

Если у вас модель приемного оборудования: GS8305, GS8306, DRS-8305

Убедитесь, что приемник включен в сеть электропитания. После этого взгляните на переднюю панель приемника, на которой должен гореть светодиод.

1. Светодиод переливается по кругу (мигает).

Приёмник включен в сеть, но находится в режиме ожидания, необходимо перевести приёмник в рабочий режим при помощи кнопки StandBy на пульте приёмника (важно нажать кнопку именно на пульте).

– Горит половина диода (верх или низ).

приёмник находится в рабочем режиме; при этом, если горит верхняя половина диода, сигнал выводится на разъём 3RCA, а если нижняя — на HDMI. Проверьте, соответствует ли установленный видео режим фактическому способу подключения приемника к телевизору. В случае если способ подключения приёмника к телевизору не соответствует режиму вывода видео приёмником, необходимо переключить режим при помощи кнопки «Вх. сигнал» на пульте от приёмника.

Если ничего не помогло, то Ваш телевизор работает в видеорежиме, который отличается от видеорежима приемника. Вам необходимо просто переключить сам телевизор в нужный режим при помощи соответствующей кнопки на пульте от телевизора (чаще всего, кнопка называется INPUT, SOURCE, TV/AV или HDMI).

Информацию о способах переключения режимов телевизора Вы всегда можете уточнить в руководстве пользователя или в службе поддержки производителя телевизора.

– Светодиод постоянно горит по всему кругу.

Приёмник определяет режим подключения (3RCA или HDMI), если ситуация не меняется не протяжении более чем 20 секунд, попробуйте перезагрузить приёмник, убедитесь, что к приёмнику подключен только один кабель (3RCA или HDMI). Если приемник так же не работает, то Вам необходимо обратиться в ближайший сервисный центр для диагностики приёмника.

2. Светодиод не горит.

Приёмник отключен от сети питания, проверьте подключение питания приёмника к розетке и наличия питания в ней, не пережат ли шнур питания от приемника.

Если у вас модель приемного оборудования:GS8307, GS8308, DRS-8308

Убедитесь, что приемник включен в сеть электропитания. После этого взгляните на дисплей, расположенный на передней панели приемника:

1. На дисплее отображается время.

Приёмник включен в сеть, но находится в режиме ожидания. Необходимо перевести приёмник в рабочий режим при помощи кнопки StandBy на пульте или на передней панели приёмника.

– На дисплее отображается номер канала (или пунктирная рамка)

Приёмник находится в рабочем режиме; при этом, если горит верхняя половина диода, сигнал выводится на разъём 3RCA, а если нижняя — на HDMI. Проверьте, соответствует ли установленный видео режим фактическому способу подключения приемника к телевизору. В случае если способ подключения приёмника к телевизору не соответствует режиму вывода видео приёмником, необходимо переключить режим при помощи кнопки «Вх. сигнал» на пульте от приёмника.

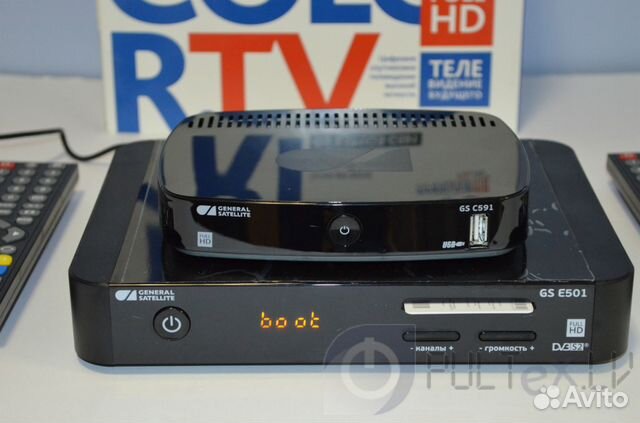

– На дисплее горит четыре нуля или четыре восьмёрки.

Приёмник не может загрузиться. Попробуйте отключить приёмник от сети питания на 2—3 минуты и включить обратно. Если не заработал приемник, то Вам необходимо обратиться в ближайший сервисный центр для диагностики приёмника.

2. На дисплее ничего не отображается.

Приёмник отключен от сети питания. Проверьте подключения питания приёмника к розетке и наличия питания в ней. Проверьте, не пережат ли шнур питания от приемника. Проверьте корректность подключения блока питания к разъёму «DC in» на задней панели приёмника. Проверьте, включён ли тумблер питания на задней панели приёмника. Если приемник не заработал, то Вам необходимо обратиться в ближайший сервисный центр для диагностики приёмника.

3. На дисплее отображается номер теле- радиоканала или пунктирная рамка.

Ваш телевизор работает в видеорежиме, который отличается от видеорежима приемника. Вам необходимо просто переключить сам телевизор в нужный режим при помощи соответствующей кнопки на пульте от телевизора (чаще всего, кнопка называется INPUT, SOURCE, TV/AV или HDMI).

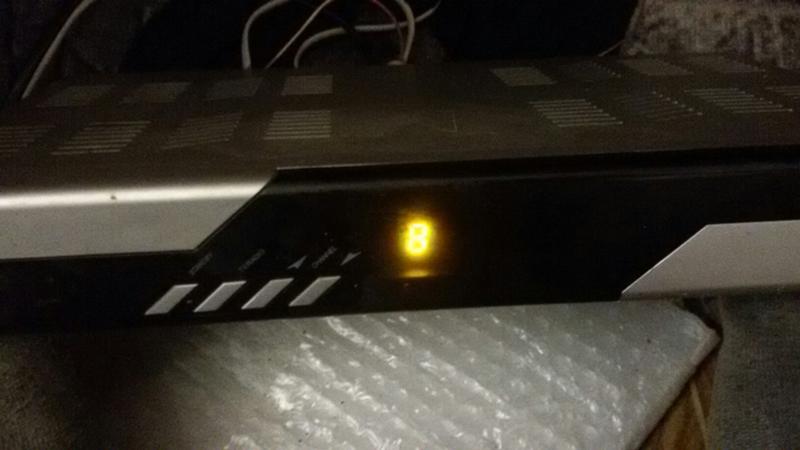

4. На дисплее горит четыре нуля или четыре восьмёрки.

Приёмник не может загрузиться. Попробуйте отключить приёмник от сети питания на 2—3 минуты и включить обратно. Если не помогло, то Вам необходимо обратиться в ближайший сервисный центр для диагностики приёмника.

«Триколор Умный дом»: доступный, понятный, российский

Система «Умный дом» от мультиплатформенного оператора цифровой среды Триколор не первая в своем роде на российском рынке, хотя до ее появления еще никто не использовал в качестве основы ТВ-приставку.

Сразу отметим несколько особенностей, на которые стоит обратить внимание, сравнивая систему с конкурентами.

Во-первых, это не просто единственная лампа или розетка, а целая экосистема устройств, взаимодействующих между собой. Именно это взаимодействие и делает дом умным — подробнее об этом читайте ниже.

Во-вторых, устройства связываются по протоколу ZigBee, обеспечивающему меньшее энергопотребление, а значит, не такую частую замену батареек полностью беспроводных устройств по сравнению с Wi-Fi. Да и драгоценные каналы домашнего Wi-Fi остаются свободными, что актуально для жителей многоэтажек. Дополнительный плюс — принципы построения ZigBee-сети, в соответствии с которыми устройства могут ретранслировать сигналы друг друга, обеспечивая лучшее покрытие без необходимости ставить какие-то дополнительные передатчики.

В-третьих, все устройства выпущены для российского рынка. Приятно пользоваться иллюстрированной инструкцией на русском языке. По опыту, нормальный перевод руководства пользователя для китайских устройств найти не всегда легко. А для подключения некоторых китайских компонентов еще и регион в настройках приходится менять. С комплектом от Триколора мы от этого, к счастью, избавлены.

Перечисленные особенности можно встретить и у продуктов конкурентов, но там встает вопрос первоначальной цены, минимальной абонентской платы и глубины локализации. Если выбирать из решений без абонентской платы, стоимость компонент «Умного дома» Триколор соизмерима, а зачастую и ниже китайских нелокализованных (или локализованных лишь частично) аналогов. Даже если рассматривать доставку с популярных зарубежных аукционов и магазинов.

Датчики и ПО комплекта Триколор «Умный дом» были разработаны холдингом GS Group — производителем приставок General Satellite — и поставляются под брендом GS. Программная платформа — полностью собственная разработка, устройства производятся при поддержке партнеров.

На самом деле «умный дом» может существовать и отдельно от оператора — платформа является универсальной и может быть адаптирована под оказание сервиса другой компанией.

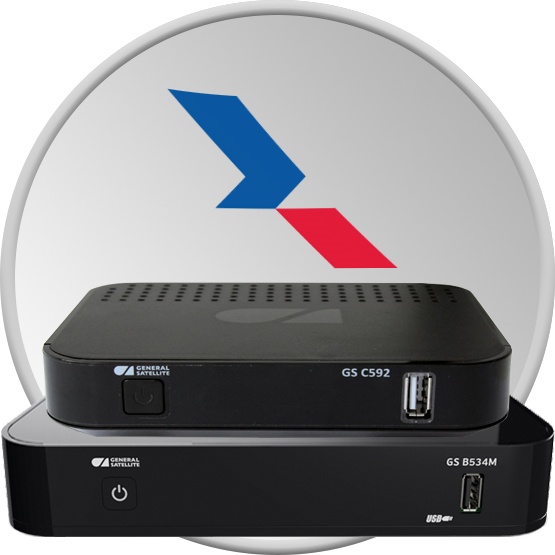

Комплект ТВ-приставки GS B534M

Распаковка

Комплект «Триколор Умный дом» — это модуль управления, который подключается к одному из ТВ-приемников оператора, поддерживающих эту функцию, а также набор датчиков и устройств, способных связываться с модулем управления для передачи показаний или получения команд.

Комплект, попавший к нам на тест, включает в себя умную розетку, две умные лампы, сирену, датчики протечки, открытия и закрытия, температуры и влажности, движения и газа. ТВ-приемник, выполняющий роль хаба, поставляется отдельно.

Остановимся на каждом из устройств подробнее.

Приемник

Сервис «Триколор Умный дом» совместим с большинством современных моделей приставок General Satellite, используемыми абонентами Триколора.

Мы экспериментировали с моделью GS B534M. В комплекте к ней идут стандартный пульт дистанционного управления, блок питания и руководство пользователя.

В тестировании использовался приемник со старой прошивкой, которую перед подключением умного дома необходимо было обновить через интернет, подключив кабель Ethernet. Не обнаружив пункта «Умный дом» на главной странице экрана, мы выбрали «Проверить обновление» и установили новую прошивку.

После перезагрузки интерфейс изменился, в нем появилось нужное приложение. Одновременно загорелась синяя лампочка ZigBee на модуле управления — все заработало.

Модуль управления

Модуль управления — это небольшой блок, который подключается USB-кабелем к ресиверу, не требуя отдельного питания (USB-кабель есть в комплекте). На задней стенке модуля предусмотрено крепление на стену, хотя кабель в комплекте довольно короткий.

Модуль управления

Если прошивка ресивера обновлена до последней версии, никаких дополнительных манипуляций с модулем управления после подключения к ресиверу производить не нужно — на нем сразу загораются два светодиода. Зеленый сообщает о работе модуля Wi-Fi. Синий — это индикация работы ZigBee. При поиске устройств он быстро мигает, в остальное время просто горит.

Даже когда ресивер находится в спящем режиме или не подключен к экрану, модуль управления работает, а вместе с ним функционируют и устройства умного дома.

Датчики

Все датчики комплекта поставляются в собственной упаковке и могут приобретаться по отдельности, чтобы можно было собрать умный дом желаемой конфигурации.

Датчик движения

Датчик движения в комплекте «Триколор Умный дом» автономен, питается от батарейки. На задней поверхности корпуса предусмотрено крепление на стену или иную плоскую поверхность. Крепежная пластина приклеивается к поверхности при помощи двустороннего скотча, а на нее защелкивается датчик.

В режим поиска для подключения к системе датчик движения, как и большая часть устройств, переводится нажатием кнопки сброса. В комплекте предусмотрена специальная скрепка.

Датчик движения

При срабатывании датчика загорается красный диод. Кстати, тесты показали, что для срабатывания достаточно, чтобы в зоне обнаружения (по паспорту угол 90°, дальность — 8—10 м) появился любой движущийся объект. Скорее всего, реагировать он будет и на домашних животных. Если они у вас есть, нужно грамотно планировать размещение датчика.

Датчик температуры и влажности

Датчик измеряет температуру и влажность в помещении. Как и датчик движения, он автономен — питается от батарейки, примерно так же крепится к стене. Хотя крепление реализовано немного иначе.

Данные с датчика доступны через мобильное приложение «Триколор Умный дом» или в интерфейсе одноименного приложения на ресивере.

Температуру и влажность можно использовать как триггеры для запуска пользовательских сценариев по управлению электроприборами — это предусмотрено в обоих приложениях.

Видимо, для увеличения срока работы датчика от батарейки, если температура и влажность в помещении не меняются, обновление данных происходит примерно раз в час. Но если температура и влажность изменятся хотя бы на 1 градус или 5% соответственно, то датчик пришлет обновленные данные.

Датчик движения и влажности

Еще одна особенность — датчик ориентирован исключительно на установку в помещениях, так что использовать его в качестве уличного термометра не следует.

Датчик протечки

Датчик представляет собой модуль связи с водонепроницаемым сенсором с двумя контактами на длинном проводе. На наш взгляд, это выгодное отличие от китайских устройств, которые состоят из одного модуля, который необходимо монтировать там, где вероятнее встретить протечку, например за стиральной машиной. При этом такому модулю надо обеспечить нормальную связь, в то время как металлический корпус той же стиральной машины может сильно экранировать. Конструкция тестируемого датчика логичнее и надежнее.

Датчик протечки

И модуль связи, и сенсор имеют двусторонний скотч на обратной стороне для удобного крепления. Срабатывает датчик, если оба металлических контакта, расположенных с тыльной стороны сенсора, касаются воды. То есть для получения оповещения достаточно даже небольшой протечки.

Датчик открытия и закрытия

Датчик представляет собой два модуля, которые монтируются на двусторонний скотч на дверь или окно: основной блок на неподвижную часть, а второй — на подвижную. Датчик питается от батарейки. Срабатывает, если разнести основную и дополнительную части на достаточное расстояние. Пока части разнесены, состояние датчика обозначается в приложении как «Есть» (тревога), как только части соединятся обратно, состояние переключится на «Нет» (тревоги).

Датчик газа

Датчик газа работает от сети напряжением 220 В, не имея автономного питания. Зато у него есть собственная сирена, то есть это пример устройства, которое может работать без настройки какого-либо сценария.

Датчик газа

К нам на тестирование попал датчик пропана, его работу удалось проверить на туристической газовой горелке (в таких баллонах пропана — 20%). Как только концентрация газа повышается до определенного уровня, устройство начинает издавать звуковые сигналы и мигать красным светодиодом.

Только не пытайтесь повторять это дома!

Также в ассортименте есть датчик для метана (природного газа), но его мы не тестировали.

При отключении электричества датчик газа, очевидно, не работает. Однако если подать питание снова, датчик автоматически подключается к системе — перенастраивать ничего не требуется.

Общие замечания

Прежде чем переходить к остальным устройствам комплекта, хочется сделать несколько замечаний.

Хотя устройства поставляются в рамках некого единого комплекта, у каждого из них есть свои особенности. Например, датчики имеют разные крепления. В частности, принципы отсоединения пластины на задней стенке датчиков температуры и движения различны и неочевидны без инструкции. Страшновато применить усилие и сломать. Поясняющие картинки на корпусе есть, но расположены они на обратной стороне зажима, то есть доступны, когда зажим уже снят. Хотелось бы видеть эту информацию в инструкции.

Умная розетка

Умная розетка позволяет добавить интеллекта любому бытовому устройству. Эту розетку можно включить или выключить по команде со смартфона или ТВ, по срабатыванию любого из датчиков или по расписанию.

Автономного питания устройство не имеет, зато имеет кнопку на корпусе, которая позволяет управлять подачей питания без обращения к интерфейсу умного дома.

Еще один плюс — через приложение можно отслеживать энергопотребление устройства, в том числе в зависимости от времени суток. Однако чтобы оценивать экономию за счет умного дома, стоит сначала замерить энергопотребления без умных схем.

При отключении питания розетка запоминает свое состояние. Если она была выключена, то при восстановлении энергоснабжения останется выключенной.

Умные лампы

К нам на тест попали сразу две умные лампы — белая и цветная. Обе с цоколем Е27. Визуально от обычных светодиодных ламп они практически не отличаются. Пока лампы не подключены к умному дому, они и работают, как совершенно обычные.

Умными лампы становятся после сопряжения с модулем управления. Через приложение можно не только включать и выключать лампы, но и регулировать некоторые параметры. Для белой лампы предусмотрена настройка теплоты освещения и яркости, у цветной лампы можно менять цвет и яркость. Эти параметры регулируются не только вручную, но и в сценариях, хотя в тестах эту возможность мы не задействовали.

Умная розетка и лампа

Лампы запоминают установленную яркость и настройки. Так что если какие-то параметры изменились в одном сценарии (например, яркость сократилась на 50%), то и в другом лампа включится на те же 50% яркости, если сценарий не оговаривает новые изменения. Но если выключать умную лампу, используя выключатель, то она включится, даже если до этого была выключена в настройках умного дома. Видимо, это сделано для того, чтобы можно было перехватывать управление освещением при помощи штатных выключателей, а не брать в руки смартфон при любой необходимости.

Кстати, как и розетка, лампа в приложение для смартфона передает информацию по своему энергопотреблению. Цифры можно получить в рублях, если задать в настройках действующий тариф на электроэнергию. Доступен даже двухтарифный режим.

Сирена

Сирена, как и датчик газа, включается в розетку, однако имеет встроенную батарейку. В дополнение к звуковому оповещению идет и световое.

Уровень громкости сирены пока в приложении не настраивается, хотя в интерфейсе явно заложена перспектива выбора.

Поиск новых устройств

Настройка

Настройка умного дома осуществляется с экрана телевизора через ТВ-приемник или через мобильное приложение «Триколор Умный дом». Принципиально эти два пути не отличаются, но субъективно показалось, что через приложение для смартфона все делать удобнее.

Что в мобильном приложении, что в интерфейсе приемника начинается все с поиска новых устройств. Для этого сами устройства должны быть переведены в режим поиска. Кстати, подключать можно даже все устройства одновременно.

В системе умного дома устройства логически привязываются к помещениям. При их добавлении нужно не просто указать помещение для каждого, но и разместить их на изображении этого помещения. Можно использовать типовое изображение или сделать реальное фото комнаты для наглядности. Идея этого шага становится понятна, когда в комнату устанавливается уже не первый датчик. Вот тут-то и пригодится возможность выбрать пиктограмму с типом датчика (влажности, открытия и закрытия, движения и тому подобное) и установить его на фотографии.

Как было отмечено выше, дом с Триколором становится умным, когда устройства и датчики работают совместно, то есть когда заданы сценарии работы. К ним и перейдем.

Сценарии

«Триколор Умный дом»

Логика в приложение для смартфона заложена довольно простая — в сценариях нельзя задать сложные условия или циклы, это вам не урок программирования. Фактически сценарий состоит из трех частей:

• событие, которое его запускает: ручной запуск сценария, изменение статуса датчика (открытие или закрытие двери, например), достижение определенной температуры;

• условия, при которых это событие учитывается: день недели, время суток, срабатывание какого-то другого события;

• действие, которое необходимо сделать: включение или отключение устройства (лампы, розетки, сирены и т. д.), вывод уведомления, изменение определенных характеристик (яркости, теплоты и цвета лампы).

Также можно предусмотреть возможность установки паузы, так что между последовательными действиями в рамках одного и того же сценария пройдет заданное время. Например, можно включить лампу по датчику движения и отключить только через 30 секунд. К сожалению, отредактировать паузу в уже созданном сценарии не получается — только удалить и добавить действие заново. Кстати, последовательность действий тоже не задать, поэтому если вам надо отредактировать паузу в середине сложного сценария, придется удалять все последующие действия и саму паузу, а потом задавать их все заново. Будем надеяться, что этот функционал доработают в будущих версиях приложения.

Хотя все сценарии работают по одному и тому же принципу, в приложении для смартфона и ТВ-приемника есть шаблоны — сценарии с расписанием или по датчикам, где часть параметров уже задана. По идеологии эти шаблоны не отличаются от пользовательского сценария, созданного с нуля, но сильно облегчают пользователю процесс настройки сценариев.

Сценарий 1: Контроль влажности в спальне

Умную розетку, а также отдельный датчик температуры и влажности в рамках тестирования мы поставили для управления мойкой воздуха. Данный сценарий у нас уже был обкатан на китайских комплектующих. Это оказался самый востребованный сценарий автоматизации, который здорово упростил жизнь. И хотя летом в отсутствие центрального отопления потребность в увлажнителе в нашем регионе отсутствует, первым делом проверили работоспособность этого сценария на комплектующих от Триколора. Решили ограничиться условием по температуре. Мойка воздуха запускалась при температуре выше 22°C.

Увлажнять комнату с широко открытой дверью на балкон бессмысленно. Поэтому датчик открытия и закрытия отключал увлажнитель на то время, пока эту дверь снова не закроют.

За все время тестирования сценарий ни разу не дал сбоя. Попутно сравнили точность датчиков температуры. Показания с китайским термометром-гигрометром немного различаются, но в пределах погрешности — пары процентов влажности и 0,5°С.

Сценарий 2: Свет в коридоре

В прихожей мы установили датчик движения так, чтобы он срабатывал при приближении к придверному коврику — со стороны квартиры, естественно. Для тестирования мы не стали намертво монтировать датчик на стене, а просто установили на полку — этого оказалось достаточно. По датчику включались обе умные лампы в люстре. По задумке большую часть дня свет должен был автоматически выключаться через 30 секунд.

Приложение «Триколор Умный дом» не предполагает, что можно отсчитать по таймеру определенный период времени с момента изменения состояния устройства (например, включения лампы) — только с момента срабатывания датчика. Поэтому сценарий можно было построить двумя путями:

• либо прописать всю логику в одном сценарии – по датчику движения свет включается, далее следует пауза 30 секунд, после чего свет выключается;

• либо сделать отдельный сценарий на включение (по срабатыванию датчика движения), а отдельный — на выключение, допустим, через 30 секунд после срабатывания этого датчика.

Второй путь для нас оказался удобнее, поскольку для сценария на выключение можно задать расписание. Днем свет выключается быстрее, а утром и вечером – в момент, когда мы собираемся по своим делам или возвращаемся домой, свет горит дольше. Ночью свет можно в принципе не включать, иначе через стекло в двери комнаты он может разбудить детей.

Информация о том, что в зоне действия датчика движение прекратилось, приходит на модуль управления через минуту после первоначальной активации датчика. И все это время приложение считает, что движение есть. Поэтому если поставить задержку на выключение света в 30 секунд, то еще 30 секунд включить свет не получится, даже если прыгать напротив датчика, махая руками — датчик нельзя активировать повторно, если он уже активирован, а сценарий срабатывает не пока датчик активен, а только в момент его активации. Спустя минуту, если в зоне действия датчика движение прекратилось, приложение меняет статус датчика на «Нет» (тревоги) и с этого момента снова можно включать свет.

Логичное решение — установить длительность работы ламп не менее, чем задержка «отбоя» датчика движения (и учитывать это в будущих сценариях).

Прочие мелочи эксплуатации

Напоследок хотим поделиться еще несколькими наблюдениями.

В отличие от Wi-Fi-выключателей с «Алиэкспресса», которые работают через «китайское» облако, устройства от Триколора в штатном режиме срабатывают почти мгновенно. У китайцев задержка на выполнение сценария между командой на смартфоне (или срабатыванием датчика) и, допустим, включением света, иногда доходит до десяти секунд. У Триколора все намного оперативнее. Возможно, тут все дело в стандарте связи — опыта эксплуатации более дорогих устройств на ZigBee с китайского рынка у нас нет.

Еще один плюс — за время тестирования не было замечено никакого «засыпания» устройств, как это иногда бывает с Wi-Fi-переключателями. Если, допустим, на датчик открытия и закрытия двери повешен какой-то сценарий, то он сработает быстро, даже если сценарием не пользовались несколько дней.

Привязка устройств к помещениям

Важно отметить, что система работает, даже если нет подключения к интернету, — смартфону достаточно просто находиться в той же Wi-Fi-сети, что и ресивер. Сервис подразумевает возможность управления устройствами умного дома и через интернет, однако эта опция доступна только при выполнении нескольких условий:

• при наличии действующего договора с Триколором,

• подключенной к интернету приставке;

• наличии доступа в интернет на устройстве.

Поэтому протестировать ее не удалось. Локально умный дом работает и без этого договора (и без какой-либо абонентской платы). Также система продолжает работать, если экран, к которому подключен ресивер, выключен или вообще отсутствует (кабель HDMI не подключен). После отключения и повторного включения питания ресивер возвращается в спящий режим и также запускает умный дом — то есть после восстановления энергоснабжения все устройства будут работать.

Кстати, устройства умеют и обновляться сами. Но у них при сбое обновления не происходит ничего критичного — сценарии продолжают работать, как надо, а обновление можно попробовать выполнить позже.

В будущем было бы здорово увидеть интеграцию сервиса «Триколор Умный дом» и сервисов «Яндекс» или хотя бы инструмента-посредника, вроде IFTTT, чтобы можно было объединять все домашние устройства в одну экосистему.

А еще, помимо разных датчиков, хотелось бы добавить в систему физические органы управления, выключатели или кнопку, чтобы в произвольном месте квартиры (а не с пульта телевизора или с мобильного устройства) запускать нужные сценарии или включать свет. К примеру, в рекомендациях самого приложения «Триколор Умный дом» есть идея сценария «ночник», включающего лампу с минимальной яркостью. Но запускать его удобнее было бы не в приложении, а с помощью отдельной кнопки, расположенной около кровати. Относительно обычного ночника преимущество такой системы в том, что кнопку можно переносить в любое место, не протягивая кабель, хоть в соседнюю комнату. На данный момент отсутствие таких элементов управления можно компенсировать мобильным устройством или запуском того же ночника по расписанию.

Что уже точно известно про будущее, так это то, что будет реализовано голосовое управление умным домом, а также добавлено видеонаблюдение, которым можно будет пользоваться из любой точки мира. Ждем на тест новые устройства.

_________________________

Подпишитесь на канал «Телеcпутника» в Telegram: перейдите по инвайт-ссылке или в поисковой строке мессенджера введите @telesputnik, затем выберите канал «ТелеСпутник» и нажмите кнопку +Join внизу экрана.

Также читайте «Телеcпутник» во «ВКонтакте», Facebook , «Одноклассниках» и Twitter.

И подписывайтесь на канал «Телеспутника» в «Яндекс.Дзен».

Цифровое телевидение ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!

ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2! — именно так называется главная тема в Обсуждениях в специализированной группе ВКонтакте:
Ремонт эфирных цифровых ресиверов DVB-T2 — vk. com/remontdvbt2.

Здесь попробую представить её немного расширенный вариант с типовыми частями схем и фото.

Если приставка ещё на гарантии — отнесите её продавцу, не пытайтесь заниматься ремонтом.

У некоторых марок — гарантия до 2 лет. Ну конечно, прежде чем нести с чеком и в полной комплектации, стоит сначала прочитать все случаи, на которые гарантия НЕ распространяется.

Как и в Группе, данная расширенная ИНСТРУКЦИЯ также предназначена в первую очередь для специалистов и для тех, кто имеет хотя бы навыки мелкого ремонта бытовой электроники.

Если всё прочли и многое осталось непонятно — лучше обратиться в ближайший ремонт или хотя бы к знакомому, для которого данный текст будет более понятен.

Замечу, что ремонт приставок зачастую экономически нецелесообразен, т.к. стоимость новой приставки в настоящее время — от 750 р, например, в Ситилинк или DNS Технопоинт.

И как упоминалось ранее в Обзоре возвратных ресиверов DVB-T2 некоторые приставки можно приобрести ещё дешевле.

Сразу скажу, что не ищите в Интернете схем вашей приставки. В лучшем случае после тщательного поиска найдете в открытом доступе лишь несколько схем от приставок 3-5 летней давности.

Но конкретные схемы в подавляющем числе случаев и не нужны. А в тех случаях, когда действительно без схемы никак не обойтись, то скорей всего ремонт уже экономически нецелесообразен.

Ремонт конкретной приставки делается по образу и подобию других аналогичных приставок. Потому что по большому счёту — все они одинаковы.

Многое можно почерпнуть на форумах различных спутниковых ресиверов, тем более что приставки проще.

СОДЕРЖАНИЕ

РЕСИВЕР НЕ ВКЛЮЧАЕТСЯ
+5 В — ЕСТЬ, НО — РЕСИВЕР НЕ ЗАПУСКАЕТСЯ
РЕСИВЕР ПЕРЕЗАГРУЖАЕТСЯ ПРИ ПОПЫТКЕ ПОИСКА КАНАЛОВ ИЛИ УСТАНОВКИ В НЕГО USB-НАКОПИТЕЛЯ
ЗАВИСАНИЯ ПРИ ЗАГРУЗКЕ, ЦИКЛИЧЕСКАЯ ПЕРЕЗАГРУЗКА ПО КРУГУ, НАДПИСЬ «ASH»
НЕ ЛОВИТ КАНАЛЫ
ЧЁРНО-БЕЛОЕ ИЗОБРАЖЕНИЕ — НЕТ ЦВЕТА
ПРЫГАЕТ И ДЕРГАЕТСЯ ИЗОБРАЖЕНИЕ, ИСКАЖАЕТСЯ ЦВЕТ
НЕТ ВИДЕО/ЗВУКА — ЧЕРЕЗ АНАЛОГОВЫЙ ВЫХОД, А ЧЕРЕЗ HDMI ЕСТЬ
НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ
РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ
С ЦИФРОВЫМ ИНДИКАТОРОМ: НЕ РАБОТАЮТ КНОПКИ НА ПАНЕЛИ, КАНАЛЫ САМИ ПЕРЕКЛЮЧАЮТСЯ
НЕ РАБОТАЕТ ПУЛЬТ
ПУЛЬТОМ ПРИХОДИТСЯ ПРИЦЕЛИВАТЬСЯ
РАЗДРАЖАЕТ ПИСК-СВИСТ, НО ВСЁ РАБОТАЕТ НОРМАЛЬНО
РЕСИВЕР ОТКЛЮЧАЕТСЯ САМ СОБОЙ
ПРИ ПОПЫТКЕ ОБНОВИТЬ ПРОШИВКУ С ЭФИРА (OAD/OTA UPGRADE) ЗАВИСАЕТ
ANTENNA SHORT, WARNING! LNB SHORT, ПЕРЕГРУЗКА АНТЕННЫ, ANTENNA OVERLOAD
USB
ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ
ПОИСК НЕИСПРАВНОСТИ, СВЯЗАННОЙ С ПРОГРЕВОМ
ТЕМПЕРАТУРНЫЕ РЕЖИМЫ
UART — TX, RX, GND
ЧТО НУЖНО СМОТРЕТЬ ОСЦИЛЛОГРАФОМ
СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА MSTAR
СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА NOVATEK
ПЕРЕЧЕНЬ ТЮНЕРОВ, ДЕМОДУЛЯТОРОВ, ПРОЦЕССОРОВ
ВЧ-МОДУЛЯТОР (RF-MODULATOR)
ДОКУМЕНТАЦИЯ И ПОЛЕЗНЫЕ ССЫЛКИ

Не пытайтесь сразу же переходить к другим пунктам, не проверив предыдущие. Перед большинством пунктов сначала требуется проверка 1 и 2 пункта.

Конечно, например, для 9. НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ — можно сразу же перейти к решению.

А для пунктов 6, 7, 8 (ВИДЕО/ЗВУК) сначала проверить — с другим телевизором.

1. РЕСИВЕР НЕ ВКЛЮЧАЕТСЯ, светодиод мигает или тускло горит или совсем не горит, иногда может быть слышен писк-свист импульсного трансформатора в блоке питания.

Отключив из розетки, подаем +5 В с внешнего источника питания (с выходным током не менее 1.5 А) на выходной конденсатор БП, соблюдая полярность:

И смотрим, запускается ли ресивер? Если да — то ремонтируем БП.

Наиболее часто требует замены именно выходной конденсатор БП (обведен красным), ставим новый 1000 мкФ 16 В.

Подробнее в ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Видеоролик — На блоке питание ресивера DVB-T2 низкое напряжение 1,5-2,5 вольта.

Импульсные блоки питания приставок ничем не отличаются от любых других импульсных блоков питания маломощной бытовой аппаратуры. Поэтому методика ремонта точно такая же:

Последовательность диагностики неисправности:
Сгорел предохранитель. Чего сгорел, почему сгорел непонятно.
Меняем на новый и подключаем в разрыв лампу ватт 20-30.
Если блок питания целый лампа будет тускло гореть, а ресивер работать.
Если лампа горит полностью, значит есть в цепи косяк — пробой.
Зачем 💡 лампа? Чтобы не стрельнуло в 👁 глаз хрень какая-нибудь. И не погорели другие живые детали.

И более развернуто:

Проверяем предохранитель, диодный мост. Меняем входной конденсатор на 400V и микросхему ШИМ. Проверяем оптрон и TL431. Если не знаем как, тупо меняем. Так же меняем выходной кондёр БП. Далее первое включение ресивера делаем последовательно с лампой накаливания на 100 Вт (это защитит микросхему ШИМ от повторного разрыва, если не всё нашли). Измеряем выходные 5V БП. Если нормально, выключаем ресивер, отключаем лампу, включаем и радуемся.

Таблица по опознанию и подбору аналогов микросхем БП

Видеоролик — Ремонт блока питания после перепада напряжения в сети 220В.

Видеоролик — Интересное видео про ремонт ресивера DVB-T2, замена коденсатора 22 мкф на 400В, замена ИК датчика.

Иногда рядом с входным конденсатором и на расположенных рядом деталях можно увидеть нечто, но это не вытекший из конденсатора электролит, а просто клей:

Примеры схем:

SW2604

TNY176DG

с дополнительными +12В (как правило, для SCART):

PN8106

VIPer22AL

Dh421

В последние годы всё чаще стали появляться ШИМ, не требующие обмотки питания. Например, YD723A — это аналог DK1203. А также чуть более мощная DK112. Типовая схема включения DK1203 на +12В 1А:

И аналогичная DK1203 (12W) чуть более мощная DK3113 (15W) — схема и все номиналы те же.

Однако, если заменой выходного конденсатора 1000 мкФ 16 В ремонт не ограничился, то зачастую разбираться с ремонтом внутреннего БП просто нерационально ни по времени, ни по затратам, т. к. вылетает не только диодный мост, входной конденсатор и ШИМ, но еще и обвязка подгорает.
А в тяжелых случаях может быть и проблема с импульсным трансформатором.

Поэтому гораздо проще и рациональнее как было при проверке в самом начале — просто подключить подходящий внешний блок питания к выходному конденсатору и продолжать эксплуатировать дальше.

Подключить + внешнего блока питания можно и непосредственно к выводу диода (или одного из параллельных диодов):

неслучайно они запаяны катодом вверх, т.к. на заводе так удобнее контролировать напряжение +5В на выходном конденсаторе.

А в следующий раз после очередного скачка напряжения в сети пользователь при желании может и сам поменять сгоревший внешний сетевой адаптер на другой аналогичный.

Например, стоимость БП +5В 1.3А — 150 р., а БП +5В 2А — 250 р.

или любой другой подходящий.

У приставок с внешним БП — более высокая степень ремонтопригодности, потому что человек может сам заменить сгоревший БП на аналог. Особенно, в летний период на дачах, когда напряжение скачет или после грозы.

Хотя конечно иногда встречается и обратная сторона такой легкой замены, когда не посмотрев внимательно, меняют не на +5В, а на любой адаптер (+12В, +9В, +10В и др.), и в результате конечно всё выгорает.

Т.е. внутренний БП — это еще и своего рода «защита от дурака», не позволяющая втыкать в приставку первое, что попало под руку.

Однако, даже несмотря на это, всё равно внешний адаптер — быстрое и экономичное решение проблемы основного питания. Неслучайно ведь у большинства маломощной бытовой аппаратуры — внешние адаптеры питания.

Но в любом случае, для продления срока службы и внешних, и внутренних БП желательно хотя бы на ночь отключать их из розетки. А не просто оставляя в дежурном режиме.
Причем это касается любой бытовой аппаратуры.

Потребление современной приставки на процессоре MStar MSD7T01 составляет около 580 мА (с питанием подключенной активной антенны). Приставки на MStar MSD7816 потребляют до 900 мА (также с учетом подключенной активной антенны).

Т.е., если не пользоваться USB (до 500 мА), для MSD7T01 хватит БП +5В от 0.6А, а для MSD7816 — от 1А.

Наименьшее потребление при приеме PLP2 (Россия 24), т.к. субпоток самый минимальный — 3.3 Мбит/с:

а наибольшее — при приеме 2 мультиплекса, т.к. принимается сразу весь поток целиком — 33 Мбит/с.

Впрочем разница при этом несущественна — до 50 мА. Хотя с полудохлым БП иногда и такой разницы бывает достаточно, чтобы показывала только Россия 24, а остальные — уже нет.

↑ СОДЕРЖАНИЕ ↑

2. +5 В — ЕСТЬ, НО — РЕСИВЕР НЕ ЗАПУСКАЕТСЯ — проверяем вторичные преобразователи питания DC/DC (маленькие микросхемы «пятиножки» рядом с ферритовыми дросселями):

меряем на дросселях +3.3 В, +1.8 В, +1.2 В (+1.15 В).

Для процессора Novatek NT78316M нужно +2.5 В и +1 В.
А в последних Novatek NT78306/78336 убрали +2.5 В.

Ну а в каких-то редких процессорах — могут быть ещё и свои.

Если оперативная память не DDR2 — +1.8 В, а DDR3 — +1.5 В. Но чаще всё же используют обычную DDR2.

Например, интегрированная в процессоры Novatek NT78316M, MStar MSD7T01, ALi M3821P NationalChip GX3235S/GX6605S и Sunplus 1509A память 64 Мбайта — обычная DDR2 (+1.8 В).

Строго говоря, например, у MStar MSD7816 номинальное напряжение ядра — +1.26 В.
Допустимые напряжения питания:

Напряжение	Min	Max
3.3V	3.14	3.46
1.8V (DDR2)	1.70	1.90
1.5V (DDR3)	1.42	1.58
1.26V	1.20	1.32

А, к примеру, у MSD7T01 номинальное напряжение ядра — +1.14 В.

При отсутствии какого-либо из напряжений — заменяем микросхему DC/DC. Однако, после замены, не забыть про конденсаторы вокруг — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Конечно же, можно встретить и 6-ножки DC/DC (причем у некоторых из них 5 ножка не используется — NC — Not Connected).

Бывают и многоножечные DC/DC-преобразователи, чаще всего 8-ножки:

Обращаю внимание, что все эти DC/DC-преобразователи — управляемые. И если на управляющем входе ENable (как правило, 1 контакт) не будет высокого уровня, то и на выходе преобразователя напряжения не будет.

Соотношение сопротивлений резистивного делителя:

или по-другому:

R2 = ((Vout − 0.6V) x R1) / 0.6V

Соотношение сопротивлений для типовых напряжений:

Vout	R1	R2
1.15V	120K	110K
1.2V	150K	150K
1.5V	160K	240K
1.8V	150K	300K
2. 5V	150K	470K
3.3V	150K	680K

Конечно же, важно именно соотношение сопротивлений, а не строго указанные выше значения.
И если есть другие резисторы, то можно рассчитать свои пары для делителя.

Ну и, естественно, проверить напряжения и на соответствующих линейных стабилизаторах LDO — +3.3 В, +1.8 В, +1.2 В, +2.5 В и +1 В (у Novatek):

Как правило, линейные стабилизаторы питают сравнительно маломощных потребителей и с LDO проблем обычно не возникает.

Замеры напряжения делают на дальней от микросхемы ножке дросселя:

а если плохо видно, то на обоих ножках дросселя: при нормальной работе — где напряжение выше — там выход на нагрузку.

У линейных стабилизаторов — просто к среднему выводу:

Иногда контрольные точки даже специально выделены для удобства первичной диагностики:

А в некоторых редких приставках все эти ключевые напряжения отмечены прям на самой плате:

Ну а идеал для диагностики — плата последнего Globo GL30-N3 (на MStar и с внешним БП):

Т. к. указаны не только все напряжения, но и подписано функциональное предназначение.

+3.3 В
+1.8 В
+1.2 В (+1.15 В)
+2.5 В и +1 В (у Novatek)

Если на выходе дросселя одно из выше перечисленных напряжений явно занижено, то можно дополнительно проверить на КЗ в нагрузке (конечно отключив приставку из розетки).

При необходимости — выпаять DC/DC и измерить сопротивление нагрузки еще раз. Если явное КЗ, то можно еще попробовать прогреть чипсет. И если КЗ не изменяется, то либо в мусорку, либо заменить с донора (при наличии всего необходимого инструмента и опыта), но чаще — в мусорку, потому что просто экономически нецелесообразно. «В мусорку» конечно не буквально, а отложить на будущее в качестве донора.

Видеоролик — Замена «пятиножки». Ремонт ресивера DVB-T2.

Видеоролик — Не включается ресивер DVB-T2, короткое замыкание в цепи 5 вольт.

Вообще, структура цепей питания стандартная — древовидная и начинается от источника +5В:

Пример типовой схемы питания MStar MSD7T01:

Примеры схем питания DC/DC для ядра процессора +1. 2В (+1.15В):

для оперативной памяти DDR2 и других потребителей +1.8В:

а если оперативная память DDR3, то +1.5В:

для разного +3.3В:

Ну и конечно линейный стабилизатор LDO также +3.3В (или на любое другое из необходимых):

Как видно в качестве DC/DC чаще всего применяются из серии SY80xx в зависимости от необходимого тока нагрузки:

SY8008A — 0.6A (AAxyz / BIxyz SOT23-5)
SY8008B — 1.0A (ABxyz / BGxyz SOT23-5) — PAM2312
SY8008C — 1.2A (ACxyz SOT23-5)
SY8009A — 1.5A (ADxyz SOT23-5)
SY8009B — 2.0A (CUxyz / ASxyz SOT23-6, но 5 ножка не используется — NC (Not Connected))
SY8088 — 1.0A (LDxyz SOT23-5)
SY8089/A — 2.0A (JXxyz / KVxyz SOT23-5)
SY8120B/B1 — 2.0A (NBxyz / WBxyz SOT23-6) — STI3470 (S47xyz SOT23-6)

и другие аналогичные:

APS1086 — 0. 6A (h2xy ADJ / h3xy 1.2V / h4xy 1.5V / h5xy 1.8V SOT23-5)
APS2406 — 0.8A (h2xy ADJ / h3xy 1.2V / h4xy 1.5V / h5xy 1.8V SOT23-5)
APS2408 — 0.8A (A1xy / S12xyp SOT23-5)
APS2415 — 1.5A (S10xyp SOT23-5)
APS2420 — 2.0A (S15xyp SOT23-6)

TD6811 — 1.2A
TD6814 — 1.2A
TD6817 — 2A

AP3410 — 1.2A (GHW SOT23-5)
MT3410L — 1.3A (AS11Dw SOT23-5)
MT3410 — 1.5A (AS15Dw SOT23-5)
JZ8410 — 1.3A (AS11D SOT23-5)

BL8024 — 1.0A (GGyw SOT23-5)

NCP1529 — 1.0A (DXJayw SOT23-5)

LPW5210 — 1.5A (LPS SOT23-5)

FP6381A — 1.2A (FA2xyp SOT23-5, FC4xyp SOT23-6, FF5xyp (TSOT23-5)

TX9408 — 3A (082SY SOT23-5)

SSY1920, MT2482, MP2305, FR9886 — 2. 0A (SOP-8)

Как правило, значимыми в маркировке являются только первые 2-3 символа (остальное — дата/корпус).

Информация по поиску «многоножек»:

DC/DC преобразователи в корпусе SOT23-5, SOT25 (SC-74A)

DC/DC преобразователи в корпусе SOT23-6

Таблица по опознанию и подбору аналогов микросхем БП DC/DC

Естественно, подбирая аналог, на всякий случай проверять цоколевку и параметры резистивного делителя.

Все эти «блохи» можно заказать на AliExpress или взять с донора.
В магазинах «Чип и Дип» можно взять, например, упомянутый выше NCP1529.

Заменять питание от сгоревшего DC/DC-преобразователя — на обычный линейный стабилизатор нерационально, т.к. придется приделывать хороший радиатор, и от него к тому же ещё идёт и лишнее тепло, чему другие детали конечно же не обрадуются. А если уж на что и менять, то на готовый DC/DC-преобразователь с регулируемым выходным напряжением, например, модуль Mini 360 DC-DC:

микросхемы в нём могут быть различные, ну и конечно, обратить внимание на ток.

Ну а в самых тяжелых случаях, когда формально — «все напряжения в норме», но всё равно нормально не работает, сможет помочь уже только осциллограф. Например, возбуждение линейного стабилизатора:

когда формально на его выходе чётко +3.300 В постоянки, а реально — там еще и 1 В переменки.
Причем входное питающее его напряжение чистое.

И в качестве примера еще приведу заводской уровень пульсаций шасси KLF7T01608120WF (как видно из обозначения: процессор MStar MSD7T01, тюнер MaxLinear MxL608).
На таком шасси выпускались, к примеру, Lumax DVT2-41103HD и Digifors HD75.

Условия теста	Требования	Измерения
5V, воспроизведение h364, 1080P HD-видео при измерении входного напряжения питания	VCC=5.1V~5.3V, Vpp≦100MV, Imax≧2A	5.25V 100MV
3.3V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 3V3 напряжение конденсатора по плате	VCC=3. 2V~3.4V, Vpp≦100MV	3.3V 72MV
1.8V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 1V8 напряжение конденсатора по плате	VCC=1.7V~1.9V, Vpp≦100MV	1.8V 66MV
1.15V напряжение, воспроизведение h364, 1080P HD-видео измерение основного чипа 1V15 напряжение конденсатора по плате	VCC=1.15V~1.21V, Vpp≦100MV	1.15V 78MV

↑ СОДЕРЖАНИЕ ↑

3. РЕСИВЕР ПЕРЕЗАГРУЖАЕТСЯ ПРИ ПОПЫТКЕ ПОИСКА КАНАЛОВ ИЛИ УСТАНОВКИ В НЕГО USB-НАКОПИТЕЛЯ — вероятнее всего, дело во вторичных преобразователях DC/DC «пятиножках» и качестве их обвязки, желателен хороший вольтметр и осциллограф.

Ну и как всегда проверить — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

↑ СОДЕРЖАНИЕ ↑

4. ЗАВИСАНИЯ ПРИ ЗАГРУЗКЕ, ЦИКЛИЧЕСКАЯ ПЕРЕЗАГРУЗКА ПО КРУГУ, НАДПИСЬ «ASH» (у ресиверов на ALi) при обязательной проверки наличия напряжений на всех стабилизаторах — слетела прошивка — прошиваем микросхему SPI Flash памяти 25Q32 (4МБ):

Видеоролик — Замена флеш памяти на ресивере DVB-T2. Программатор.

Видеоролик — замена флеш памяти.

Видеоролик — Ремонт ресивера.

А если просто ошиблись прошивкой: ресивер загрузился, но пульт не реагирует, то можно воспользоваться одним из методов из статьи Восстановление приставки на MStar после неудачной прошивки.

Например, приобрести за 130 р. универсальный пульт, описанный в Обзоре обучаемого пульта Huayu DVB-T2+TV version 2017 для приставок, и с его помощью вернуть себе управление и прошить родную прошивку.

Хотя конечно можно оставить и чужую прошивку, если с ней всё нормально работает.

К тому же с этим пультом появиться возможность обучения от старого пульта телевизора, а в дальнейшем пользоваться уже только одним пультом, а не двумя:

И также напомню, что подключившись к контактам TX/RX UART процессора MStar можно прошить через консоль, вставив флешку с обычной USB-прошивкой и дав 4 команды:

« MStar »# setenv usb_upgrade 1
« MStar »# setenv usb_upgrade_path usb_upgrade_all_flash. bin
« MStar »# saveenv
« MStar »# reset

где usb_upgrade_all_flash.bin — имя USB-прошивки (но может быть любое).

Варианты восстановления для других процессоров описаны в соответствующих статьях:

Восстановление приставки на Novatek после неудачной прошивки

Восстановление приставки на Sunplus SPHE после неудачной прошивки

Восстановление приставки на ALi после неудачной прошивки

В качестве программатора можно использовать Ch441A (и еще здесь обзор), потому что это не только SPI-программатор, но еще и USB конвертер RS-232 <> TTL, что позволит подключаться к UART процессоров.
Стоимость на AliExpress — от 150 р.

Если нет особой необходимости время от времени что-то перепрошивать, то можно воспользоваться SPIPGM на 4 резисторах по 150 Ом:

подключаемый к LPT-порту. И к нему небольшая программа SPIPGM, работающая под всевозможными DOS/Win9x/NT/2k/XP/Vista/7/8/Linux32/64 (не поддерживает 64-разрядные версии Windows, придется загрузиться с какого-нибудь Live USB или, например, FreeDOS).
При подключении к LPT-порту провода должны быть максимально короткими, например, около 5 см.
Запитать выпаянную флеш лучше от самой приставки — тех же контактов, где стояла флеш. Или же от отдельного стабилизированного источника +3.3В.

Ну а если у компьютера нет LPT-порта, то только USB-варианты, и один из самых доступных Ch441A.

Конечно, можно попытаться и не выпаивая флеш-память, через прищепку-адаптер, но помимо её стоимости от 200 р, появляются свои нюансы: надо как-то решать вопрос с питанием флеши на плате, ведь не только она подключена к +3.3В, а программатор лишнюю нагрузку не потянет, поэтому для надежности программирования флеш чаще всего приходится всё-таки выпаивать.
Ну а если всё-таки с прищепкой, то для начала активировать RESET процессора, чтоб не мешал обмену.

Ошибка ASH у приставок на ALi

ASH — это неспособность проца прочитать содержимое флеш правильно, т.е. возможно дамп не его или корявый, часто бывает что при считывании появляются ошибки 1 байт изменится и всё — ASH на дисплее, измененная контрольная сумма. Несвязка проца с флешью может быть из-за изменений сопротивлений или обрывов в шине, и наконец флеш может спокойно прошиться через COM или JTAG, но потом после рестарта ресивера, потерять некоторые данные — опять же ASH.

Т.е. ошибка ASH в ресиверах на процессорах ALi не во всех случаях означает битую прошивку или неисправность флеш-памяти, т.к. иногда встречаются и другие причины появления ASH:

была залита чужая прошивка.
непропай или неисправна оперативная память.
проблемы с питанием.

Но начать конечно же с прошивания или же замены флеш-памяти на новую.

Разыскивая свою прошивку, в первую очередь, сделайте запрос на сайте производителя, указав полный серийный номер своей модели. Многие из них специально не выкладывают прошивки в открытый доступ, потому что пользователи, не разобравшись, прошивают не глядя, а потом мучаются с восстановлением.

Например, у модели Tesler DSR-320 — аж 13 вариантов прошивок — в зависимости от серийного номера.

Для тех, кто ищет дампы цифровых приставок:

remont-aud.net: Цифровые ресиверы — Прошивки (потребуется серьёзная регистрация)

monitor.espec.ws: Цифровые приставки DVB-C DVB-T DVB-T2 & others

monitor.net.ru: прошивки эфирных DVB-T2 ресиверов [1]

www.d43d.ru: SAT — Ремонт TV по-русски/форум

televid-sib.ru: DVB-T2 приставки

Ремонт эфирных цифровых ресиверов DVB-T2: Документы

DVBpro.ru: Прошивки

При поиске просто в Интернете надо помнить, что существуют и множество фейковых (фальшивых) сайтов с фейковыми «Форумами», где якобы «пользователи» спрашивают о прошивке, а другие фальшивые «пользователи» предлагают ссылку, требующую Номер телефона.
Причем псевдопользователи «отвечают» другим таким же, что это — просто защита от ботов. Ну и все — хвалят, что «всё получилось, всё скачалось, всё хорошо, всё заработало. Качайте!» А если у кого-то якобы «не получается скачать», то предлагается якобы «решение» и «всё нормально, качай!»

На таких сайтах, например, невозможно зарегистрироваться — это просто обманка, своими сообщениями похожая на реальный форум.

И конечно на таких фишинговых сайтах никаких прошивок нет. Зато есть ссылки якобы на «прошивки» и на якобы «утилиты для прошивки». Причем технически написано от балды: обновление прошивки для обычной приставки DVB-T2 описывается также, как восстановление прошивки смартфона на Android.

В общем, прежде чем скачивать — прогуляйтесь по разделам и темам «форума», чтобы понять — это реальный форум или красиво оформленная ловушка.

Ну и, безусловно, это касается не только прошивок к приставкам, но и вообще — к любой аппаратуре.

Как уже упоминалось выше, при наличии универсального пульта можно попытаться прошить и другой подходящей прошивкой (если своей так и не нашли), ориентируясь по полному названию шасси.

Например, шасси JN-STB-7816+1236-V2 используется в D-Color DC1010HD / D-Color DC1001HD / Electronics EL2103HD / GAL RS-1010L-T/T2 / GoldStar GS8833HD / Kaskad VA2102HD, VA2103HD / TVjet RE820HDT2 / TVK 3103.

Как правило, первые символы в названии шасси показывают реального OEM-производителя приставки, например:

ABL — Shenzhen ABLEE Electronic Co. ,Ltd
JN — Shenzhen Junuo Electronics Co., Ltd
KLF — Shenzhen KALIF Electronic Co.,Ltd
DZ — Shenzhen Dongzhoujun Technology Co., Ltd (своя торговая марка V-made)
HL — Hengli Digital Industrial Co., Ltd
GT — Grandsat Technology Co., Ltd (своя торговая марка G-SAT)
YJ — YaoJin Technology (Shenzhen) Co., Ltd
PT — Shenzhen Pante Electronics Technology Co., Ltd (своя торговая марка Pantesat)
GTR — Gospell Digital Technology Co.,Ltd, а буквы TR — Terrestrial Receiver (для приема наземного вещания).

↑ СОДЕРЖАНИЕ ↑

5. НЕ ЛОВИТ КАНАЛЫ — НЕ НАДО МЕНЯТЬ ПРОШИВКУ, в этом случае можно получить лишние проблемы на свою голову, без опыта это часто приводит к программатору. Подробности ниже.

ПРЕДВАРИТЕЛЬНО УБЕДИВШИСЬ В ИСПРАВНОСТИ АНТЕННЫ, делаем сброс настроек до заводских, Ручной поиск — выбрать номер канала своей вышки и оценить шкалу Качество:

Не забывая, что в рабочие дни может быть и Профилактика (выбрать свой регион) или какие-либо другие работы в рабочее время — уточнить в своём ЦКП.

А для надежности лучше еще проверить — с другой антенной в другом месте.

В некоторых случаях бывает просто частично отвалилось антенное гнездо или вообще немного болтается — нет надёжной земли, неконтакт, поэтому аккуратно пропаиваем корпус гнезда по окружности:

Использовать мощный паяльник, чтоб всё было быстро и детали не перегрелись.
И следить за тем, чтобы после пайки крышку блока тюнера можно было нормально закрыть.

Бывает и центральный контакт уже раздолбан постоянными перетыканиями антенны — аккуратно утконосами или пинцетом слегка его сжать, но не до конца.

Ну и начнем с легкого варианта — подключена комнатная антенна (но не наружная антенна после грозы).
Тогда заменяем кварцевый резонатор в тюнере (при его наличии в блоке тюнера).

Напомню, что кварц не любит резких сотрясений и ударов, например, уронили приставку на пол.

Видеоролик — Замена кварца в тюнере. Проблема — нестабильный сигнал в ресивере DVB-T2.

В ресиверах на процессоре MStar MSD7T01 кварц в тюнере может и отсутствовать:

поэтому при нестабильном сигнале или при его отсутствие пробовать заменить кварц возле процессора 24 МГц.
Так же отсутствие сигнала может быть при завышенном напряжении стабилизатора +3.3 В.

После запайки нового кварца — обязательно дождаться его охлаждения и только затем снова пробовать Поиск.

Раньше кварц ставился — на каждую микросхему, но сейчас всё чаще применяется Crystal sharing или другими словами Single crystal application, т.е. один кварц обслуживает и несколько соседних микросхем.

Поэтому от него будет зависеть многое.

Но замечу, что в отличие от MStar, в приставках на ALi, Novatek, Sunplus обязательно использование отдельного кварца для тюнера, т.к. перечисленные процессоры имеют частоту 27 МГц, т.е. не смогут поделиться ею с тюнером.

Ну а если антенна наружная и, к сожалению, как это часто у нас бывает — не имеющая заземления и молниеотвода, то такое может произойти после очередной грозы или же и без грозы — помимо молний, грозовые облака могут вызывать на изолированных металлических предметах опасные электрические потенциалы из-за электростатической индукции.

Незаземленная антенна — это как раз типичный пример такого изолированного металлического предмета.

Но статическое электричество ⚡ может накапливаться и внутри дома, особенно при сухом воздухе:

линолеум и пластик, ковровые изделия, синтетическая одежда, резиновая обувь, железобетонные стены.

Ну а главным источником статики для приставки безусловно является обычный кинескопный телевизор — ведь на втором аноде высоковольтное напряжение вплоть до 31 кВ. А некоторые еще и сами размещают приставку на телевизоре, т.е. помимо угрозы статического электричества будет еще и её постоянный перегрев:

Приставку лучше размещать сбоку от телевизора, а при подключении шнуров и антенн — отключить телевизор и приставку из розетки.

Отмечу, что в некоторых приставках перед тюнером имеется каскад предварительного УВЧ на СВЧ-транзисторе, например, BFG540 (BFG540W) или BFP196 (BFP196W), предназначенный для компенсации затухания после различных частотных фильтров на входе.
Наличие такого УВЧ косвенно говорит о высоком качестве входной части и более продуманной схеме.

A7 — защитная диодная сборка BAV99, RIs — СВЧ-транзистор BFP196, серый прямоугольник — балун.

И конечно, если транзистор вышел из строя, например, после грозы, то сигнал проходить уже не будет.
Требуется его замена, ну а при его отсутствии у доноров и в продаже, аккуратно выпаять и припаять хотя бы временную перемычку с базы на коллектор.

Но если у приставки есть транзитный выход RF OUT (LOOP THROUGH), то сначала можно проверить прохождение сигнала по всей входной цепи схемы, включая и вход — самого тюнера, т.к. транзит на выход LT проходит и через микросхему тюнера:

Стандартная схема для проверки работы транзита:

Причем в качестве источника можно использовать любой сигнал — хоть аналоговый, хоть цифровой, например, с той же антенны принять обычные аналоговые каналы или же подать на антенный вход аналоговое/цифровое кабельное.
Конечно, желательно, чтобы каналы были из диапазона ДМВ, т.е. начиная с 21 эфирного канала (470 МГц). Узнать на каких частотных каналах идет трансляция аналога в вашем районе можно, например, на сайте РТРС (выбрать свой регион) или на сайте Victor City.
Ну а про частоты кабельного можно уточнить у своего кабельного оператора.

И если с транзитного выхода RF OUT (ANT OUT, LOOP OUT, RF LOOP THROUGH, ВЧ ВЫХОД) — всё также нормально показывает, значит, по крайней мере вся — входная часть полностью рабочая.

Хотя в некоторых схемах транзит, не доходя до тюнера, сворачивает сразу же после предварительного УВЧ:

А в определенных микросхемах тюнеров вообще нет интегрированного транзита RF Loop Through, например, у Sony CXD2861 (применяется в некоторых моделях Oriel и Tesler), в этом случае данная проверка коснется только лишь наружного транзита, без участия самой микросхемы тюнера.
Причем отсутствие интегрированного Loop Through характерно и для других тюнеров Sony.

Но в любом случае — проверка транзита будет полезна для диагностики и поиска причины неисправности.

К слову, неудачная особенность у демодулятора Sony CDX2837 — крайне редкий кварц 20.5 МГц.
Но и у распространенного в прошлом демодулятора Panasonic MN88472 стоял 20.48 МГц (хотя в документации вообще указывался всё тот же крайне редкий 20.5 МГц).
Да и у современного Availlink AVL6762TA тоже используется редкий кварц — 30 МГц.

Слава богу, у других производителей тюнеров/демодуляторов/процессоров используются широко распространенные — 16, 24 и 27 МГц.

Проблемы с демодулятором, естественно, также могут влиять на невозможность приема: либо неисправен кварц, либо сам демодулятор, например, неконтакт. Но сначала надо проверить все остальные возможные причины.

К счастью, в современных комбинированных процессорах демодулятор уже интегрирован, поэтому уходят в прошлое проблемы, связанные с внешним демодулятором и его кварцем.
Хотя, например, в недавних ресиверах World Vision T62 вновь используют схему с отдельным внешним демодулятором — NationalChip GX1211.

Кстати, в приставках на процессоре GX3235S (T62 и клоны) может не находить каналы из-за неисправного цифрового индикатора. Выкусить индикатор.

Также хотелось бы заметить, что если наружная активная антенна питается — от приставки, но, например, после грозы сигнал стал пропадать, то возможно подгорел дроссель, через который идёт питание +5В на антенный разъем (индуктивность от 150 до 330 нГ):

Рядом с выводом антенного входа, как правило, белая деталь, хотя дроссель может быть и полностью чёрным (как на предыдущем фото) или же каких-то других цветов:

Проверить можно по внешнему виду (на дросселе не должно быть потемнений), его сопротивление должно быть около 0 Ом и конечно напряжение на антенном входе должно быть +5В.

Если под рукой и в магазинах нет подходящего, то просто намотать проводом на высокоомном резисторе, например, для размеров МЛТ-0. 125 — 13 витков.

Вообще, согласно NorDig максимальная нагрузка с антенного входа ограничена 30 мА:

Voltage in ON state	+5.0VDC
Voltage tolerance	±0.2VDC
Maximum load current	30mA

Реально приставки конечно же дают чуть больше, но не настолько, чтоб обеспечивать большую нагрузку.

Иногда бывают ситуации, когда из-за старого неисправного сепаратора (инжектора) или при неаккуратной заделки кабеля:

+12В с антенного блока питания попадают — на вход приставки. А это означает попадание +12В практически на цепь питания +5В приставки и, соответственно, на всю остальную схему.

Но если повезёт, то всё ограничиться выходом из строя цепи подачи антенного питания +5В:

и еще вариант:

Ну а теперь о прошивках: если ничего не делали и до вас с приставкой тоже никто не экспериментировал, то если не ловит или пропали каналы — прошивать её не надо.

Иначе это только ещё больше усложнит поиск причины.

Потому что в одной и той же модели могут использоваться разные платы с разными тюнерами, например, MaxLinear MxL608 или Rafael Micro R836 — а прошивка делается только под конкретный тюнер. Причём разными могут быть и демодуляторы, и даже процессоры.

Напомню, что у некоторых моделей по 11, 12 и даже по 13 вариантов прошивок, предназначенных только для конкретного серийного номера.

И если вы прошьёте не той прошивкой, то в лучшем случае — вообще перестанет находить каналы, а в худшем случае — получите «кирпич» и придётся обращаться к пункту 4.

Конечно, прошивка для MaxLinear MxL603 будет работать и с MxL608, т.к. программно и по контактам они полностью идентичны друг другу (на некоторых платах так и пишется MxL60X). Но большинство тюнеров друг с другом несовместимы. Поэтому не надо добавлять себе лишних проблем.

А вот если приставка — уже была у кого-то, кто решил обновиться какой-то прошивкой и после этого перестали ловиться каналы, то, безусловно, надо искать и вернуть исходную прошивку.

Типовой пример — прошивки D-Color: на сайте выложены разные, но без уточнения тюнера (подробнее здесь и здесь, и решение для 1501).

Несколько типовых и реальных схем включения различных тюнеров:

NMI NM120AA

MaxLinear MxL201RF

MaxLinear MxL301RF
(распиновка как у MxL201RF, только 3 вывод вместо LT_OUT — GND_A)

MaxLinear MxL603

тоже самое, но без выхода Loop Through

MaxLinear MxL603

MaxLinear MxL608

MaxLinear MxL603/608

и фрагмент этой же схемы, но с фильтром Wi-Fi и предварительным УВЧ на СВЧ-транзисторе BFP196W:

Sony CXD2861

Rafael Micro R820T

однако в данном случае транзит Loop Through не заходит в сам тюнер (несмотря на такую возможность):

Rafael Micro R836

AltoBeam ATBM2030

Montage M88TC3800

Если ничего не помогает, скорее всего проблема в микросхеме тюнера, демодулятора или процессора, ремонт нецелесообразен, особенно для непрофессионалов, в утиль…

Но если проблема только в подгоревшем тюнере, то приставкам на процессорах MStar MSD7T01 и ALi M3821P можно дать вторую жизнь, используя их для просмотра IPTV — IPTV на процессоре MStar MSD7T01 и YouTube и IPTV в приставках на процессоре ALi M3821P.

И для справки напомню Коэффициент шума (Noise Figure) некоторых из тюнеров:

NMI120 — 3 dB
MxL603 — 3.8 dB
MxL608 — 4.2 dB
CXD2861 — 4.0 dB
R820T — 3.5 dB
R836 — 2.9 dB

А с учетом того, что как уже упоминалось выше, в некоторых приставках стоит предварительный УВЧ, то сравнивать различные модели приставок абсолютно некорректно, зная только тюнер.
Если уж и сравнивать их, то надо знать всю входную часть и оценивать с учетом наличия входного СВЧ-транзистора в той или иной схеме.

Ну а чтобы не ломать голову, необходимо заняться своей антенной, её правильным расположением и высотой. И тогда абсолютно неважно, что стоит внутри.
Ведь никто не выбирает телевизоры — по их тюнерам, телевизоры выбирают — по их функциональным возможностям. Вот и приставки необходимо выбирать — по их функциональным возможностям, например, удобству пульта или наличию лицензии Dolby Digital для просмотра фильмов.

Ведь сам сигнал принимается — только металлической конструкцией антенны.

А уже затем усиливается антенным усилителем, добавляя ещё и шум усилителя, всё это потом идёт по кабелю и только уже в самом конце попадает наконец-то на вход тюнера.

И даже если это комнатная антенна, то прием будет зависеть именно от металлического кольца-рамки (примитивная базовая антенна только для благоприятных условий), а не от её «супер-усилителя 40 дБ!» с красивым регулятором и разноцветными лампочками подсветки, не говоря уж о приставке в конце.

↑ СОДЕРЖАНИЕ ↑

6. ЧЁРНО-БЕЛОЕ ИЗОБРАЖЕНИЕ — НЕТ ЦВЕТА (сначала проверить с другим телевизором) — меняем кварц возле процессора.

Увеличение частоты кварца всего лишь до 24.01 МГц бывает достаточно, чтоб цвет пропал:

Видеоролик — Ремонт ресивера DVB-T2 проблема черно-белое изображение с любого выхода AV/HDMI.

↑ СОДЕРЖАНИЕ ↑

7. ПРЫГАЕТ И ДЕРГАЕТСЯ ИЗОБРАЖЕНИЕ, ИСКАЖАЕТСЯ ЦВЕТ (сначала проверить с другим телевизором) — меняем выходной конденсатор, расположенный у задней стенки вблизи аналоговых выходов:

рядом как раз виден буферный транзистор с маркировкой 2A (2N3906, MMBT3906, PZT3906).

Хорошо заметны бегущие кадры (логотип СТС):

Бегают кадры, рвутся строки:

и конечно падает яркость:

Вздулся конденсатор видео:

Близкое соседство с горячим радиатором, поэтому в данном случае новый конденсатор лучше запаять лёжа:

Видеоролик — Искаженное видео изображение.

↑ СОДЕРЖАНИЕ ↑

8. НЕТ ВИДЕО/ЗВУКА — ЧЕРЕЗ АНАЛОГОВЫЙ ВЫХОД, А ЧЕРЕЗ HDMI ЕСТЬ (сначала проверить с другим телевизором), причем шнуры в порядке, гнездо тоже — чаще всего связано с выгоранием выходов аналоговых сигналов с процессора при отсутствии буферных защитных элементов схемы, которые помогают сохранить жизнь центрального процессора от разряда ⚡ статического электричества.

НЕ ПОДКЛЮЧАЙТЕ ПРИСТАВКУ К ТЕЛЕВИЗОРУ ВО ВКЛЮЧЕННОМ СОСТОЯНИИ!

Особенно это касается подключения к обычным старым кинескопным телевизорам, потому что статики ⚡ от них хватает.

При наличии активных буферных элементов (чаще устанавливают по звуковым каналам) — проверить их исправность.
И при любых схемных вариантах не лишним будет проверить и целостность промежуточных резисторов, проверив всю цепь, начиная от вывода процессора — до выхода RCA.

В приставках, оснащенных SCART/компонентными выходами, могут применяться микросхемы буферных видеоусилителей для RGB/PrYPb:

и заодно и для обычного композитного выхода видео:

Для звука применяются различные линейные усилители, например, DIO2112H, SGM8905, A1 AS9604 (SGM8904), 3PEAK TFP632, а также и обычные операционники, типа MC1458/LM358/LM258 — NJM4558/JRC4558/RC4558/BA4558.

Аналоги:

TPF632 — DRV632, SGM89000, DIO2112H, AS9632
TPF632A — DRV632, SGM89000, DIO2112H, DIO2103, DIO2133, SGM8903, DRV603
TPF603 — DVR603, DRV602, SGM8903, SGM8902, DIO2102
TPF605(A) — SGM8905, DIO2125
TPF607(A) — SGM8904, DIO2124, AS9604

SGM8905

DIO2112H

Видеоролик — Замена микросхемы звука.

Если замены для усилителей звука нет, то временно можно поставить и перемычки со входа — на выход:

SGM8905: 1-2, 10-9
DIO2112H: 2-3, 13-12

Звук конечно станет тише, но всё равно его будет вполне достаточно для нормального просмотра.

Если буферные элементы отсутствуют — то либо просмотр через HDMI, либо утиль, ну, или замена процессора…

Но ещё можно подключить любой конвертер HDMI > VGA с выходом звука (With Audio — с гнездом Jack 3.5) и брать с него звук для обычного телевизора:

↑ СОДЕРЖАНИЕ ↑

9. НЕТ ЗВУКА У ФИЛЬМОВ С ФЛЕШКИ — варианты решения рассмотрены в соответствующей статье Нет звука у фильмов с флешки — нет лицензии Dolby Digital (AC-3) внутри процессора.

↑ СОДЕРЖАНИЕ ↑

10. РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ —

Видеоролик — Очень запутанная ситуация, проблема с запуском ресивера.

Для тяжелых случаев поведения ресивера:

Видеоролик — Замена оперативной памяти (RAM memory chip).

Видеоролик — Замена RAM memory на ресивере dvb-t2, учебное видео

↑ СОДЕРЖАНИЕ ↑

11. С ЦИФРОВЫМ ИНДИКАТОРОМ: НЕ РАБОТАЮТ КНОПКИ НА ПАНЕЛИ, КАНАЛЫ САМИ ПЕРЕКЛЮЧАЮТСЯ — при этом индикатор может нормально гореть или же частично:

Решение — замена индикатора или же хотя бы отпаять или выкусить его.

Схема индикатора на SM1668:

LN1650

FD650B

Вариант расширения количества кнопок на примере D-Color DC1301HD:

фото платы DC1301HD со схемой доработки:

А в приставках на процессоре ALi M3821P цифровой индикатор может подключаться и напрямую к процессору, т.е. без микросхемы LED-драйвера:

В приставках на процессоре GX3235S (T62 и клоны) из-за неисправного индикатора может не находить каналы или плохо работать ИК-приёмник.

↑ СОДЕРЖАНИЕ ↑

12. НЕ РАБОТАЕТ ПУЛЬТ — как и в любой другой бытовой аппаратуре система состоит из двух частей — пульта и фотоприемника.

Предварительно попытаться грубо проверить работоспособность пульта можно с помощью любой камеры (например, смартфона или вебкамеры):

При нажатии на кнопки диод будет вспыхивать. Просто так глазами этого не увидеть.

Вторая часть — фотоприемник в ресивере, и если нет осциллографа для проверки, то просто заменяется на аналогичный по частоте (не обязательно в металле), как правило, 38 кГц (протокол NEC).

Видеоролик — Замена ИК датчика.

Ну а если замена фотоприемника не помогла, значит, всё-таки какая-то еще проблема в самом пульте и тогда проще купить новый пульт, например, как упомянутый выше универсальный пульт Huayu DVB-T2+TV VER.2017 с функцией обучения от старого пульта телевизора. Потому что иначе остаётся уже только купить вообще другую приставку.

А в приставках на процессоре GX3235S (T62 и клоны) из-за неисправного цифрового индикатора может не находить каналы или плохо работать ИК-приёмник. Выкусить индикатор.

↑ СОДЕРЖАНИЕ ↑

13. ПУЛЬТОМ ПРИХОДИТСЯ ПРИЦЕЛИВАТЬСЯ — по поводу угла срабатывания пульта приставки замечу, что стандартно у приставок угол ±30°:

По центру — дальность должна быть ≥ 8 м, а по углам — ≥ 6 м.

Но если приходится буквально целиться, то причина — в типе полупрозрачной пластмассы IR-окошка передней панели и в расположении фотоприемника в приставке.

Фотоприемник желательно аккуратно прижать ближе к передней панели (уперев его вплотную).

А если это не помогло, то просверлить дырку напротив фотоприемника IR или же вообще снять переднюю панель.

↑ СОДЕРЖАНИЕ ↑

14. РАЗДРАЖАЕТ ПИСК-СВИСТ, НО ВСЁ РАБОТАЕТ НОРМАЛЬНО — иногда в тишине особенно у некоторых моделей можно заметить тонкий писк-свист, как правило, в дежурном режиме.
Свистит импульсный трансформатор в БП.

Для тех, кого это сильно раздражает, пара практических рекомендаций:

компаунд, термоклей, диэлектрические вставки в помощь.
Выпаял транс, снял верхний слой изоленты. Сломал сердечник)) Замазал все клеевым пистолетом, приклеил обратно сердечник. Не гудит вообще.

↑ СОДЕРЖАНИЕ ↑

15. РЕСИВЕР ОТКЛЮЧАЕТСЯ САМ СОБОЙ — ищите в меню в дополнительных настройках пункт, отвечающий за таймер сна, или отключение при бездействии, может называться по разному!

Например, в приставах на ALi — пункт Auto Standby (Автоотключение):

В некоторых приставках Автоотключение (Сон) изначально Выключено, а в других по-умолчанию — 3 часа.

↑ СОДЕРЖАНИЕ ↑

16. ПРИ ПОПЫТКЕ ОБНОВИТЬ ПРОШИВКУ С ЭФИРА (OAD/OTA UPGRADE) ЗАВИСАЕТ — оставляете включенным на полчаса, ресивер, не найдя обновление, перезагрузится и продолжит работу в обычном режиме:

«ODA information not found»

В приставках на MStar эти настройки также можно ещё увидеть, зайдя в консоль и посмотрев соответствующие переменные окружения, должны быть отключены — по 0:

<< MStar >># printenv
OAD_NEED_UPGRADE=0
OAD_NEED_SCAN=0

при необходимости принудительно обнулить командами:

setenv OAD_NEED_UPGRADE 0
setenv OAD_NEED_SCAN 0
setenv OAD_TRIGGER_TYPE 0
saveenv
reset

В РТРС функция Обновление прошивки по эфиру слава богу не реализована, и запускать её не надо — ни на приставках, ни на телевизорах. Загрузка прошивок по частотному каналу применяется у абонентов закрытых операторов с конкретными производителями приставок/телевизоров.

↑ СОДЕРЖАНИЕ ↑

17. ANTENNA SHORT, WARNING! LNB SHORT, ПЕРЕГРУЗКА АНТЕННЫ, ANTENNA OVERLOAD — сработала защита питания +5В антенного входа приставки от перегрузки/короткого замыкания в антенне:

Отключить антенну от приставки.
Отключить приставку из розетки.
Включить приставку.
Отключить в меню пункт типа «Питание антенны».
Снова подключить антенну.

Пункт «Питание антенны» надо включать только для активных антенн, не имеющих своего блока питания.

А для активных со своим блоком питания или пассивных антенн — включать «Питание антенны» не надо.

Возможен вариант, что активная антенна потребляет больше, чем может дать приставка. Тогда надо заменить антенну или её антенный усилитель, но перед этим проверить антенный дроссель и работоспособность схемы защиты.

↑ СОДЕРЖАНИЕ ↑

18. USB — схемы питания USB различные: от прямых до управляемых.

Прямая подача +5В даже без дросселя:

С дросселем, ограничивающим ток нагрузки 500 мА в соответствии со стандартом USB 2.0:

↑ СОДЕРЖАНИЕ ↑

19. ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ — речь конечно в первую очередь об электролитических конденсаторах.

Конденсаторы не только вздуваются сверху, но и снизу, а иногда просто вытекает электролит:

При повышенном напряжении в сети входной конденсатор вскрывается (а иногда и вовсе взрывается):

К счастью, всё это видно наглядно и очевидно — требуется замена.

Но гораздо хуже, когда конденсатор внешне выглядит абсолютно идеально, а внутри он давно высох или внутренний обрыв или внутреннее КЗ (редко, но такое тоже бывает).

И в таких случаях особенно сложно с мелкими конденсаторами, поэтому желательно иметь прибор для оценки их ESR.

Одни из самых дешевых и наиболее известных — тестеры на Atmega328, например, LCR-T4.
Но их недостатком является необходимость предварительного выпаивания каждого конденсатора и высокая угроза повреждения входов процессора тестера из-за остаточного заряда.

Кроме того, измерения ESR могут идти в двух режимах — на частоте 1 кГц и в лучшем случае 10 кГц.
Тогда как любые импульсные преобразователи работают на гораздо больших частотах, а в технической документации на конденсаторы значение ESR приводятся при измерении вообще на частоте 100 кГц.

Этих недостатков лишен, например, NM8032, работающий на частоте 80 кГц.
Есть и более дорогие приборы, например, ESR-micro V4.0 или ещё дороже.
Хотя безусловно разрядить конденсатор перед замером всё-таки желательно.
А если есть сомнение в измеренном ESR у конкретного конденсатора, то конечно лучше выпаять и проверить еще раз.

Но если не занимаетесь этим регулярно, то гораздо проще и дешевле — просто заменить все конденсаторы.

Причем заменяя на ту же ёмкость, но напряжение как минимум 16В.

Хотя иногда без ESR-тестера будет непросто — 30 конденсаторов (что очень хорошо для работы самой приставки, однако не очень удобно при её возможном ремонте):

Безусловно, в первую очередь, надо менять конденсаторы, стоящие в различных ВЧ-преобразователях: в импульсном блоке питания — маленький конденсатор рядом с микросхемой ШИМ и конденсатор на выходе +5В, а также все конденсаторы рядом с DC/DC-преобразователями — они и на ощупь тёплые, а то и горячие.

После замены, можно еще зашунтировать керамикой, например, типа К10-17б и поставить не 0.1 мкФ, а 1.5-2.2 мкФ. Конечно, не везде, а в первую очередь на самое проблемное место — выходной конденсатор блока питания.

Но в отдельных случаях проблемы могут быть не только с электролитическими, но и с обычными конденсаторами — от обрыва до КЗ.

↑ СОДЕРЖАНИЕ ↑

20. ПОИСК НЕИСПРАВНОСТИ, СВЯЗАННОЙ С ПРОГРЕВОМ — бывает, что приставка начинает работать только спустя какое-то время. Или же наоборот — перестает работать через некоторое время.

В первом случае, когда спустя какое-то время всё-таки включается, причина как правило в высохших конденсаторах, поэтому заняться их поиском/заменой. Иногда причина в неисправной флеш-памяти — начинает загружаться только после прогрева. Только замена на новую.

По втором случае, когда наоборот через некоторое время перестает работать, причину конечно не всегда удается найти.
Но, если есть паяльная станция, то можно конкретизировать поиск, обдувая детали паяльным феном точечно, для надежности обложив подозреваемого фольгой (конечно, следя, чтоб нигде не замкнуло).

Если это микросхема, то при наличии опыта можно попытаться её прожарить. Но этого как правило хватает ненадолго.

И напомню пункт 10: РЕСИВЕР НЕ ЗАГРУЖАЕТСЯ ДО КОНЦА, НЕКОНТАКТ ОПЕРАТИВНОЙ ПАМЯТИ.

У рабочего обычного кварцевого резонатора допустимый диапазон температур 0…+40 или -10…+60°С.
Существуют и до +70, +85, +100, +125, но такие в приставки конечно же не ставятся.

Подозрительный кварц проверяется заменой. И напомню, после запайки нового кварца тюнера — обязательно дождаться его охлаждения и только затем снова пробовать Поиск.

↑ СОДЕРЖАНИЕ ↑

21. ТЕМПЕРАТУРНЫЕ РЕЖИМЫ — диапазоны измеренных температур со всеми снятыми крышками, °C:

тюнеры

NMI NM120AA — +44…+48
MaxLinear MxL603 — +41…+60
MaxLinear MxL608 — +50…+58
Rafael Micro R820T2 — +45…+48
Rafael Micro R836 — +45…+59

демодуляторы

Panasonic MN88472 — +39…+41
MStar MSB1230 — +51
MStar MSB1236C — +40…+44
Novatek NT78820 — +39…+55
AltoBeam ATBM7811 — +49
AltoBeam ATBM7820 — +53

процессоры

MStar MSD7816 — +54…+69
MStar MSD7802 — +44…+53
MStar MSD7T01 — +47…+52
MStar MSD7T03 — +54
MStar MSA7T00 — +51
ALi M3812 — +59
ALi M3821 — +55
Novatek NT78316M — +46…+63
Novatek NT78306/78336 — +58
Sunplus 1509A — +58
NationalChip GX3235S — +62

модулятор

Rafael Micro RT500 — +56

оперативная память — +34…+63

микросхема БП — +35…+58

Как видно, максимальная измеренная температура была почти +70. И это нормально.

А максимальная температура окружающей среды для процессора, TАmbient = +70°C. Ну конечно будет лучше, если до этого не доводить.

Если нет термопары или ИК-термометра, то температуру можно примерно оценить, дотронувшись пальцем, и если палец не терпит, буквально обжигает, да еще и запах горелой пластмассы микросхемы, то скорей всего какая-то неисправность, например, КЗ или идёт завышенное напряжение, что особенно вредно для процессора (да и для других микросхем тоже не лучше).

Некоторые пользователи на нормально работающие приставки иногда даже устанавливают большие радиаторы и/или маленькие вентиляторы. Но это, если и имеет какой-то смысл, то например для совсем маленького корпуса, когда приставка расположена в месте с недостаточной естественной вентиляцией.

Если же приставка находится в нормальном месте, то нет необходимости как-то специально её дорабатывать. Это же не игровой компьютер, а приставка для приема цифрового эфирного телевидения.
Хотя, безусловно, если радиатор явно маленький в сравнении с другими приставками на том же процессоре, и есть подозрение, что жесткие зависания связаны с перегревом, то радиатор побольше лишним не будет.

Также, если любите постоянно смотреть тяжелые HD-фильмы и она при этом иногда зависает, то — или расположить её в более подходящем месте, или при необходимости всё-таки доработать.
Но перед этим сначала — проверить все конденсаторы.

Напомню, что уровень пульсаций напряжения в системе питания приставки проверяется на заводе именно при воспроизведении 1080P HD-видео.

Иногда радиатор хороший, но был приклеен небрежно — как видно реально лишь 2/3 поверхности:

Можно зачистить, покрыть тонким слоем КПТ-8 и по углам приклеить к плате обычным «Моментом».

Кстати, MSD7802 — один из перечисленных процессоров, для которого самим производителем допускается эксплуатация без радиатора, ну конечно же в нормальном просторном корпусе, обеспечивающем достаточную вентиляцию. Поэтому MSD7802 стоит на платах или вообще без радиатора, или же с тонкой алюминиевой пластинкой, залитой чёрным теплопроводящим компаундом:

Подобное решение иногда встречается и у последнего Novatek NT78306/78336, а также у NationalChip Guoxin GX3235S:

↑ СОДЕРЖАНИЕ ↑

22. UART — TX, RX, GND — у процессоров есть выводы UART для диагностики и отладки, например:

MStar MSD7816 — 95, 94
MStar MSD7802 — 60, 59
MStar MSD7T01 — 36, 35
MStar MSD7T03 — 36, 35
MStar MSA7T00 — 74, 73
MStar MSA7T10 — 74, 73
ALi M3812 — 114, 115
ALi M3821 — 8, 7
ALi M3821P — 8, 7
Novatek NT78316M — 64, 63
Novatek NT78306/NT78336 — 78, 79
NationalChip GX3235S — 26, 27
NationalChip GX6605S — 26, 27
NationalChip GX6701, GX6702 — 6, 7

они напрямую (или через резисторы) идут к контактным площадкам, которые могут быть обозначены как место для разъема (CON) с указанием распиновки, например — TX, RX, GND (иногда TX_SDA, RX_SCL):

Могут просто раздельные пятачки рядом с процессором, обозначенные TX и RX:

Бывает рядом какие-то 3-4 контакта, но без конкретики, как правило, средние TX/RX и земля — 1 или 4:

А бывает просто в виде контрольных точек (Test или Test Point) с обратной стороны процессора:

Тут конечно или пробовать наугад подключаться к различным T/TP или прозванивать с выводами UART процессора.

Естественно, у моделей на процессорах Sunplus SPHE1502, SPHE1505 также есть заветные — TX и RX:

И, например, у процессора Sunplus 1509A: TX — 8, RX — 9.

Подключаться можно через DATA-кабель от старого сотового телефона или заказать на AliExpress USB-преобразователь RS-232 <> TTL (от 80 р). Или же упомянутый выше USB-программатор Ch441A, имеющий тот же режим преобразователя RS-232 <> TTL (это же описание, но в архиве).

Можно сделать и самому на 2 транзисторах или на микросхеме MAX3232, но в обоих случаях, подключение только к COM-порту (если он есть).

Как правило, протокол обмена у всех процессоров стандартный 115200 8N1.

Используется любая терминальная программа (например, наиболее простая в использовании обычный ГиперТерминал), выбираем в ней соответствующий COM-порт (реальный или через драйвер USB).

Перед подключением к приставке, рекомендую сначала проверить работоспособность преобразователя и терминальной программы, замкнув между собой TX и RX.
Если при нажатии клавиш — символы будут повторяться на экране, значит, всё нормально.

А если при подключении к приставке всё равно что-то не получается, то попробовать TX и RX поменять местами.

Примеры логов загрузки при включении приставок на MStar MSD7816, MSD7802, MSD7T01, Novatek NT78316M, NT78306/78336, ALi M3812, ALi M3821, ALi M3821P.

Например, у приставок на MStar MSD7816 или MSD7802 при неисправности, связанной с демодулятором, в процессе загрузки после запроса:

_msbMSB123xc_set_bonding_option u16ChipID 2f

вместо нормального ответа:

dvbt dsp reg init ok

будет ошибка:
Demod IIC write error или Demod IIC read error и приставка дальше не грузится.
Или же — нет никакой ошибки и сразу идёт на перезагрузку.

Или, например, вот такая ошибка:

[MDrv_Demod_Restart]tuner demod Freq=-1, Bw=-1,type=255,plpid=255
input frequency error
[MSB1236C_DTV_SetFrequency]->freq=-1,bdwh=2,PlpID 255,type T

Можно для начала заменить кварц (бывает общим с процессором или тюнером), но чаще всего приходится менять демодулятор, например, MSB1236C на AliExpress ~100 р.

На MStar при загрузке, нажимая любые клавиши, можно попасть в загрузчик U-boot, где доступны различные команды. Примеры исполнения некоторых из них.

У Novatek при загрузке, нажав клавишу Пробел, попадем в консоль для аварийного восстановления прошивки. А прямо во время работы доступны различные команды диагностики. Результаты выполнения некоторых из них.

Ну и как упоминалось выше подключение к UART можно использовать для восстановления прошивки:

Восстановление приставки на MStar после неудачной прошивки

Восстановление приставки на Novatek после неудачной прошивки

Восстановление приставки на Sunplus SPHE после неудачной прошивки

Восстановление приставки на ALi после неудачной прошивки

Восстановление приставки на NationalChip GX после неудачной прошивки

Конечно, при условии, что сама флеш-память исправна.

Но как оказалось UART бывает не только у процессоров, но даже и у некоторых демодуляторов — Novatek NT78820 (Tx — 38, RX — 62):

Сообщения при переключении PLP0 > PLP1 > PLP2 или на 2 мультиплекс, причем на переключение каналов внутри PLP или мультиплекса никакой реакции естественно нет.

Более того, имеются диагностические команды, нажатием одиночных маленьких английских букв:

w r p g h c n m

клавиша-команда и результат её выполнения. При исполнении команд, на экране телевизора появляются квадратики, как при слабом сигнале.

Т.о. демодулятор NT78820 можно диагностировать не только внешне, замеряя напряжения питания и проверяя кварц осциллографом, но и благодаря UART, заглянуть внутрь и увидеть воочию, жив ли демодулятор.

↑ СОДЕРЖАНИЕ ↑

23. ЧТО НУЖНО СМОТРЕТЬ ОСЦИЛЛОГРАФОМ — в зависимости от проблемы:

при общей неработоспособности или глюках в работе — пульсации питающих напряжений.
если всё нормально, но приставка не грузится — генерацию на кварце процессора, обмен с флеш-памятью (например, обмен пакетами на 2 и 6 ноге флеши 25Q32), обмен с микросхемой LED драйвера.
проблемы с приемом — генерацию на кварце тюнера, демодулятора.
проблемы с работой пульта — выход сигнала с ИК-фотоприемника (конечно, нажимая кнопки пульта).

Естественно, исходной причиной этих проблем может быть — самая первая, поэтому сначала — ПОИСК/ЗАМЕНА НЕИСПРАВНЫХ КОНДЕНСАТОРОВ.

Пример генерации кварца тюнера NMI NM120:

Прекрасно понимая, что далеко не у всех, занимающихся ремонтом приставок, есть возможность использовать цифровой осциллограф, поэтому можно решать задачи всеми остальными представленными здесь методами.

В большинстве случаев — осциллограф не нужен, хотя с ним конечно же проще и нагляднее.

А если всё уже перепробовали и без осциллографа — ну никак нельзя и ничего не получается, то ремонт скорей всего уже нецелесообразен.

↑ СОДЕРЖАНИЕ ↑

24. СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА MSTAR

Напомню, что USB-прошивка для MStar отличается от дампа только наличием заголовка длиной 4096 байт с командами загрузки. Если отрезать первые 4096 байт — получаем дамп (при необходимости остаток можно дополнить 00 или FF до полного размера флеш-памяти 4194304 байта).

Например, непосредственно сама программа приставки лежит в виде архива в формате LZMA. Его начало — сигнатура 5D 00 00. Степень сжатия LZMA кодируется в сигнатуре:

-1 5D 00 00 01 00 -2 5D 00 00 10 00 -3 5D 00 00 08 00 -4 5D 00 00 10 00 -5 5D 00 00 20 00 -6 5D 00 00 40 00 -7 5D 00 00 80 00 -8 5D 00 00 00 01 -9 5D 00 00 00 02 Как правило, применяется -7 и -8.

Длина архива обычно расположена ниже на 9 адресов, т.е. перед началом (а в прошивке для USB длина архива просто указана в текстовом заголовке).

В новых прошивках может применяться новая сигнатура — 6C 00 00, а длина архива — в начале, например:

XX XX XX XX 00 2B C1 E2 XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX XX 6C 00 00 80 00

Вырезав этот кусок кода, даем ему расширение .lzma и распаковываем с помощью архиватора 7Zip — получаем уже более читабельные данные: вперемежку различные программные коды и текстовые сообщения. По которым можно определить, например, конкретную модель, версию прошивки и т.д., т.е., например, всё то, что в меню показывает в пункте Информация:

Или, например, если слили дамп с неправильно работающей приставки или нашли в Интернете какую-то неизвестную прошивку к своей модели, то указанными выше процедурами можно проверить целостность этих данных — если при распаковке 7Zip ругается, значит, дамп поврежден или где-то скачанная на стороне прошивка изначально внутренне повреждена.

Для желающих понять глубже может быть интересен документ: Introduction to MBoot

↑ СОДЕРЖАНИЕ ↑

25. СТРУКТУРА USB-ПРОШИВКИ (ДАМПА) ПРИСТАВОК НА NOVATEK подробнейшим образом была рассмотрена в статье Восстановление приставки на Novatek после неудачной прошивки.

↑ СОДЕРЖАНИЕ ↑

26. ПЕРЕЧЕНЬ ТЮНЕРОВ, ДЕМОДУЛЯТОРОВ, ПРОЦЕССОРОВ

Тюнеры

NMI	MaxLinear	Sony	Rafael Micro
NM120	MxL201RF	CXD2861	R820T2
	MxL603	CXD2872	R836
	MxL608	CXD2872	R836

Демодуляторы

MStar	Novatek	Panasonic	Sony	AltoBeam	Availink
MSB1230	NT78820	MN88472	CXD2837	ATBM7811	AVL6762TA
MSB1233C
MSB1236C

Процессоры

MStar	Novatek	ALi	Sunplus
MSD7816	NT78316M внутри память	M3601E	SPHE1502А
MSD7819	NT78306 / NT78336 внутри демодулятор	M3812	SPHE1505А
MSD7802		M3821 внутри демодулятор	SPHE1509А внутри демодулятор и память
MSD7T01 внутри демодулятор и память		M3821P внутри демодулятор и память	SPHE1509А внутри демодулятор и память

У абсолютного большинства приставок: оперативная память DDR2 — 64 Мбайта, флеш-память — 4 Мбайта.

Техническая информация о тюнерах и схемах их включения в пункте 5.

Демодуляторы

MStar MSB1230
распиновка

MStar MSB1233C
распиновка

MStar MSB1236C
блок-схема

распиновка

Распиновка у всех MSB123x одинаковая.

Panasonic MN88472
блок-схема

распиновка

Novatek NT78820
блок-схема

распиновка

Изначально шла версия NT78820TL, а в последних партиях ставили NT78820LL — устранена аппаратная ошибка при работе с каналами HD, и по утверждению производителя поддерживает устойчивую работу в автомобиле на скорости до 120 км/час.

Sony CDX2837
блок-схема

распиновка

Процессоры

MStar MSD7816
блок-схема

распиновка

MStar MSD7819
блок-схема

MStar MSD7T01 (только текст)
блок-схема

распиновка

пример разводки

ALi M3601
блок-схема

ALi M3606
блок-схема

ALi M3812
распиновка

ALi M3821
распиновка

ALi M3821P
примерная распиновка

Novatek NT78316M
состав и интерфейсы

распиновка

блок-схема приставки

NationalChip GX3235S

распиновка

NationalChip GX3201H
блок-схема

NationalChip GX6605S
распиновка

↑ СОДЕРЖАНИЕ ↑

27. ВЧ-МОДУЛЯТОР (RF-MODULATOR) подробно рассмотрен в статье Ресиверы DVB-T2 с ВЧ-модулятором.

↑ СОДЕРЖАНИЕ ↑

28. ДОКУМЕНТАЦИЯ И ПОЛЕЗНЫЕ ССЫЛКИ

Strong SRT 8500 Service manual DTT1609
Схема Reflect Digital (и ещё ниже ссылка о её Ремонте) — внутреннее название файла KLF7816_T2_03, но реально схема слеплена из двух разных: 7 с. + 2 с. Первая — базовая для многих первых моделей на MStar MSD7816, а вторая — видимо непосредственно KLF7816_T2_03.
Ремонт приставки цифрового тв. Reflect Digital (Oriol, REXANT, CADENA) — Rexant RX-511, Cadena НТ-1658, Supra SDT-99 (V1M10), Orion+ RS-T21HD и др.
JN-7802+1236+603_V2_MStar_STB_MSD7802_DDR2 — MStar MSD7802 (STR-HDL-T2, Vega ONE, BC-2503T2, Avaks KB-1C)
Схема шасси MStar MSD7T01 R836 — базовое шасси MStar MSD7T01
BBK SMP244HDT2/SMP242HDT2 Service Manual — ALi M3812
BBK SMP124HDT2 DDR2 512M Service Manual — ALi M3812
BBK SMP124HDT2 DDR3 1G Service Manual — ALi M3812
BBK SMP125HDT2 Service Manual — ALi M3812
BBK SMP123HDT2 SMP124HDT2 Service Manual — ALi M3821
BBK SMP129HDT2 new version Service Manual — ALi M3821
BBK SMP136HDT2+SMP011HDT2 Service Manual — ALi M3821
BBK SMP137HDT2+SMP012HDT2 Service Manual — ALi M3821
Supra SDT-120 VER1 MC6391-M3601E-MN88472-MXL603 — ALi M3601E
Supra SDT-83 V1P08 DB-M3821-02V01-04 LYSM083-BS_S118 — ALi M3821
Supra SDT-91 V1P05 DB-M3821-02V01 LYSM888-BS — ALi M3821
Схема World Vision T62D — GX3235S
NOT_RECEIVER_Board_NationalChip_GX6605S_diagram_scheme_pcbv1. 1 — GX6605S
Схема шасси YJ_DR78316M_R820T_V1 — Novatek NT78316M
Rolsen RDB-507N YJ_DVB_78316M+MXL603_MINI — Novatek NT78316M
Устройство и ремонт цифрового эфирного ресивера «Rolsen RDB-507N» стандартов DVB-Т/T2 — к сожалению, «Копирование, тиражирование и размещение данных материалов на Web-сайтах без письменного разрешения редакции преследуется в административном и уголовном порядке в соответствии с Законом РФ», однако Ознакомительную версию журнала в формате PDF можно посмотреть здесь (но статья всё равно в урезанном виде — только начало с.22-23 и самый конец с.29).

↑ СОДЕРЖАНИЕ ↑

При обращениях в Группу Ремонт эфирных цифровых ресиверов DVB-T2 не стоит удивляться, что иногда могут и не ответить либо вообще удалить сообщение, и желательно не переспрашивать снова и снова, потому что 90 % задаваемых вопросов — одни и те же, ответы на которые как раз и даёт ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!:

Группа создана для оказания помощи в ходе ремонта, если Вы решили сами заняться ремонтом. Почитали советы по ремонту ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!
Вскрыли, сделали необходимые измерения и прочее. Почитали посты.
И вот если возникли какие-то конкретные вопросы в ходе РЕМОНТА — тогда конечно же нужно их задавать.
Но просто так спрашивать: Почему не работает? Ответ очевиден — Сломалась.
Что делать? — В ремонт или в магазин.
Что неисправно? — Да всё, что угодно. Там десятки деталей.

Неслучайно, например, на известном форуме ремонтников remont-aud.net требуется пройти регистрацию со знанием основ электроники.
А на других подобных форумах, после обычной регистрации, надо правильно оформить свой вопрос — описать полный состав основных компонентов, все ключевые напряжения, т.е. показать, что сделали какие-то осмысленные конкретные действия, а не просто — «попинал колёса, но почему-то не едет».

Группа Ремонт эфирных цифровых ресиверов DVB-T2 — открыта для всех, но всё-таки не стоит злоупотреблять её открытостью.
Вообще, информации в группе уже более чем достаточно, чтобы не задавать каких-либо вопросов и можно просто почитать предыдущие ответы и воспользоваться поиском в Группе.

Напомню, для поиска в Записях, опубликованных в любой Группе ВКонтакте надо нажать на значок поиска:

а затем ввести необходимое фразу или слово:

Причем для Поиска не нужна регистрация ВКонтакте. Как и для чтения. Группа — открытая.

Ну и конечно почитать Обсуждения. И там тоже есть Поиск:

однако для использования Поиска в Обсуждениях регистрация ВКонтакте всё-таки нужна, благо, что это несложно.

Но а если сделали все необходимые измерения, почитали на форумах про аналогичные случаи, и что-то всё-таки не получается, то конечно Добро пожаловать!

5/5 – (45 голосов)

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Автор: Александр Воробьёв, 27 Окт 2017 | Постоянная ссылка на страницу: http://dvbpro. ru/?p=18158

Настройка и организация каналов на ресиверах Триколор ТВ GS B520 и GS B522

Настройка,организация и сортировка каналов на ресиверах Триколор ТВ GS B520 и GS B522.

Первичная настройка каналов.

При первичном включении ресивера GS B522 и GS B520 на экране появляется приветственное окно. При необходимости здесь можно настроить время и дату. Но обычно это не требуется так как ресивер получает дату и время со спутника.

Нажимаем кнопку ОК на пульте ресивера и переходим на страничку «Поиск Триколор ТВ».

В этом меню с помощью кнопок «вправо» «влево» выбираем оператора. Для европейской части оператор «Триколор ТВ» для Сибири «Триколор-Сибирь». Если тарелка настроена верно при выборе оператора шкалы «Сила» и «Качество» заполнятся.

Кнопкой «вниз» выбираем пункт «продолжить» и нажимаем ОК.

После этого появляется пункт выбора региона. Выбираем регион кнопками «вверх» «вниз» и нажимаем кнопку ОК. Для европейской части страны регион «Основной». При выборе региона “Урал” помимо каналов основного региона добавятся федеральные каналы с вещанием +2 часа.

После этого происходит автоматический поиск каналов. По завершению поиска необходимо просто нажать кнопку «ОК» выбрав пункт «Сохранить».

Для того чтобы заново сделать поиск каналов на настроенном приёмнике:

Нажмите «Меню» и выберите пункт «Поиск каналов Триколор», нажмите «Начать Поиск» кнопкой «ОК»

Организация и сортировка каналов на ресиверах GS B522 и GS B520.

На данный момент в Триколор ТВ более 200 различных телеканалов, и конечно, у вас есть те которые вы любите больше чем остальные. Гораздо удобнее если все любимые каналы будут в одном, отдельном, списке и их не надо будет искать среди остальных каналов.

Чтобы создать такой список нужно:

Нажать на пульте ресивера кнопку «Меню» и войти в раздел «Приложения», а в нем выбрать приложение «Редактор каналов».

Зайдя в редактор каналов вы увидите два столбца: в правом отображены списки каналов, в левом каналы входящие в этот список.

Чтобы создать новый список нажмите красную кнопку на пульте ресивера.

На экране появится экранная клавиатура. С помощью кнопок «вверх» «вниз» «вправо» «влево» и «ОК» вы можете озаглавить новый список, после чего сохраните название нажав синюю кнопку.

Теперь, чтобы добавить в новый список ваши каналы выберете его кнопками «вверх» «вниз» и нажмите «вправо»

Нажмите зелёную кнопку на пульте, чтобы появился список каналов.

Выбрав канал который хотите добавить в список нажмите ОК. Справа от канала появится зелёная галочка обозначающая что канал добавлен в список.

После того как Вы выберите все каналы просто нажмите «выход». Справа в окне теперь показаны выбранные вами каналы в нужном порядке.

Теперь при выводе списка каналов у вас появилась новая группа, выбрав ее вы увидите ваши добавленные каналы.

В отличие от более ранних моделей ресивера каналы при добавлении в фаворитный список в этих моделях нумерация каналов изменяется и соответствует порядку добавления их в список. Например если первым добавить 185 канал то в списке он становится 1. И при переключении каналов теперь используется нумерация списка, а не тот номер канала, который был присвоен ему при начальной настройке.

Ваш приемник Триколор ТВ GS B520 настроен и готов к работе. Приятного просмотра.

Триколор ТВ пишет Нет сигнала – что делать?

Думаю многим пользователям спутникового телевидения Триколор ТВ знакома ситуация, когда включаешь приставку, а на телевизоре нет сигнала от неё. Что делать, куда бежать, кому звонить?
Без паники! Сейчас мы с Вами самостоятельно во всём разберёмся, выявим причину и возможно даже поправим.
Для начала посмотрите точно ли включились телевизор и ресивер. Затем посмотрите на экран телевизора — что там происходит.
Есть два варианта развития событий.Сначала давайте определимся, что понимается под понятием «Нет сигнала».

Случай 1. На экране написано «Нет сигнала» (No signal)

Это самая-самая частая ситуация. Вызвана она в 75% случаев тем, что был неправильно выбран источник видео-сигнала на телевизоре. Чаще всего это делают дети, когда играют с пультом. Чтобы исправить ситуацию, надо сначала глянуть на задней части корпуса телевизора — в какой из его разъёмов включен приёмник Триколор ТВ. Все порты подписаны и даже имеют свою нумерацию.

Далее, надо взять в руки пульт и найти кнопку, которая переключает источники видео-сигнала. Обычно это кнопка называется Source или Input.

В ответ на это действие ТВ должен выдать такое или похожее меню, в котором будут перечислены все имеющиеся входы:

Выбираем тот из них, в который включена приставка Триколор ТВ. Обычно после этого проблема успешно решается.

Примечание: На старых моделях телевизоров, где кроме композитного входа (тюльпанов) и SCART никаких других разъёмов нет, переключение выдеовхода осуществляется кнопкой «TV/AV». Переключите телевизор на AV-вход, и проверьте не появилось ли изображение с приставки. На некоторых моделях ТВ имеется несколько AV-входов (например, фронтальный и тыловой), тогда кнопку «AV» придется нажать несколько раз, для переключения между ними.

Так же, обязательно проверьте, что спутниковый ресивер точно включен и работает. Иногда может случиться и такое, что индикатор питания на нём горит, а само устройство не запускается. Тогда тоже будет гореть надпись «Нет сигнала» на телевизоре. Попробуйте его перезапустить, отключив электропитание и включи его заново.
Если это не помогло и сообщение и при попытке включить Tricolor TV, всё равно пишет «Нет сигнала», тогда попробуйте заменить кабель между приёмником и телевизором. Он обычно валяется на полу и подвергается деструктивному воздействию детей и домашних животных — его то пережмут, то погрызут.

Случай 2. Не показывают ТВ каналы

Если же сам интерфейс ресивера доступен и отображается список каналов, но при этом нет изображения и Триколор пишет «нет сигнала» на всех каналах, то тут скорее всего проблема в оборудовании.

Причём причиной могут быть сброженные настройки спутникового ресивера, повреждённый траспондер, неправильно установленная антенна. Начните с проверки самой антенны не свернуло ли её ветром или чем-то другим. Источником проблемы, когда отсутствует сигнал, может быть и порванный или перегнутый коаксиальный кабель от антенны до приёмника. Внимательно осмотрите его на предмет повреждения.
Если надпись «Нет сигнала» отображается только на некоторых каналах, а другие при этом работают без проблем, то это может быть вызвано либо техническими работами у оператора, либо сменой частоты у ТВ-канала. Попробуйте зайти на веб-сайт оператора и почитать в новостях — нет ли профилактических работ или изменений в работе отдельных каналов.

Нет сигнала на всех каналах, причины и решения

Итак, начнем наш обширный рассказ с самого начала – с азов. Понимание, что такое спутниковый Интернет и телевидение.

Ну обычный телевизор – принцип его работы ни для кого не секрет. В самом центре города разместили телецентр. Здесь же находится колоссальная антенна, которую видно с разных концов города. Практически в каждой квартире есть телевизор с подключенной антенной – неважно какая.

Это могут быть:
1. Маленькие и внутренние
2. Наружные
3. Коллективные.

Телебашня посылает сигнал, а комнатная антенна его улавливает. Телевизор обрабатывает сигнал, который приходит к нему от антенны, декодирует его и выводит на экран.

Как работает спутниковая связь? Принцип очень похож. Давайте разберем это пошагово, начиная с самого начала. Итак, спутники изначально запускаются на орбиту Земли. Вот так они будут выглядеть на геостационарной орбите, см. Схему:

Ни для кого не секрет, что земной шар вращается… Однако, судя с точки зрения наблюдателя на поверхности планеты, спутник не движется, зависая в одной точке.

Прежде всего, в дело вступает специальная передающая антенна, которая выглядит так:

Колоссальная структура передает сигнал (будь то Интернет или телепередачи) на спутник, который, в свою очередь, экранирует и отправляет их обратно на Землю. Та земная поверхность, на которой можно поймать спутникового сигнала , и будет называться знакомым словосочетанием «зона покрытия».Каждый из нас знает, где сигнал слабый, а где сильнее.

Если взять более конкретные примеры, посылка сигнала на землю будет больше напоминать работу знакомого фонарика в темноте. Круг света в центре, направленный на какую-то поверхность, отличается повышенной яркостью – по краям он заметно рассредоточен. Чаще всего передатчики (спутники) направлены на определенную часть суши, и обыватели называют это направление только лучами (может быть, русским лучом, европейским или азиатским).

В В начале статьи мы упомянули несколько слов о принципе работы обычных телевизионных программ – с той лишь разницей, что сигнал со спутника очень слабый, его просто так не уловить. Собственно, именно для этого и были изобретены пресловутые спутниковые тарелки. Другое название – спутниковые тарелки, по аналогии с обыкновенной фарфоровой посудой.

Надеюсь, мы убедили вас в сходстве. Давайте продолжим расширять тему.

Итак, уровень спутникового сигнала очень слабый, обычными приборами его не поднять. Суть действия заключается в следующем – сигнал после попадания в пластину отражается от нее и в итоге сходится в одной точке. Эта точка является апогеем сигнала, а название точки – не что иное, как фокус. Чтобы получить такой сигнал, нужно поставить в указанном фокусе специализированное устройство – это конвектор. Он будет не только принимать сигналы, но и дополнительно облучать антенну, чтобы собрать весь без исключения полезный материал.

На картинке ниже хорошо видно, как именно сигнал проходит сверху со спутника и после этого улавливается конвертером:

Как проходит спутниковый сигнал ? В конвертер, который выглядит так:

Подключается специальный кабель (о его назначении поговорим чуть позже). Кабель ведет к спутниковому ресиверу, который на первый взгляд больше похож на видеомагнитофон или DVD-плеер:

Кстати, есть еще приемники для персональных компьютеров, преобразующие сигналы в компьютерные форматы. О них мы тоже поговорим чуть позже.

Итак, пора подвести первые итоги. Спутниковый сигнал , посланный со спутника – его воспринимает знакомая спутниковая антенна, на которой закреплен преобразователь. Последний передает принятый сигнал по указанному выше кабелю на специальный спутниковый ресивер – он, в свою очередь, отправляется на наши телеэкраны. Принцип работы спутникового Интернета примерно аналогичен, только сигнал передается на персональный компьютер.

Еще нужно дополнить, внести некое уточнение. Логические размышления приводят к вопросу – как именно в обычном ТВ (работающем в формате UHF и MV спутниковый сигнал передается в диапазоне Kg или C (основные спутниковые форматы). И, самое главное, как может быть линейная или круговая поляризация? присутствуют здесь. Если мы не углубимся в азы науки, и сведем все пояснения к минимуму, мы получим – для приема того или иного сигнала направленности необходим преобразователь, разработанный специально для этого диапазона . Их название – преобразователь C-диапазона, а также преобразователь Ku. Вам нужны конвертеры? Это повод для дальнейшего повествования, а пока предлагаем вам взглянуть на схему действия сложной цепочки под названием «спутник – наше ТВ»:

Принцип спутникового вещания. Диапазон частот C и Ku

Итак, раз уж мы заговорили о телетрансляции, продолжим говорить об этом. Системы спутникового ТВ-вещания сегодня различаются сразу в семи частотных диапазонах – однако для конкретного спутникового вещания выделяются ранее упомянутые интервалы Ku и C.Кстати, уровень спутникового сигнала не зависит от типологии.

C-band – здесь используется полоса частот от 3,5 до 4,2 ГГц. Эти преобразователи обычно принимают все сигналы, которые входят в их частотный спектр, однако, чтобы их нельзя было использовать в диапазоне Ku.

Ku-диапазонов – здесь диапазон 10,7-12,75 ГГц. Именно из-за разницы в форматах используются спутниковые конвертеры с разным спектром действия. Но радиочастоты – ограниченный ресурс, поэтому с развитием высоких технологий возникла необходимость использовать одни и те же частоты, но на разных земных станциях.Как я могу это сделать:

1. Первый метод называется пространственным разделением. Здесь каждая из спутниковых антенн будет принимать сигнал, исходящий из определенной области. Однако в разных регионах могут использоваться одни и те же частоты.
2. Название второго метода – поляризационное разделение. Принцип работы таков, что разные антенны будут принимать или передавать сигнал в перпендикулярных плоскостях поляризации. Важно отметить, что одни и те же частоты часто могут применяться не по одной, а до двух раз (фактически, для каждой из плоскостей).

Что такое поляризация, о которой мы много раз писали выше? Одним из свойств радиосигнала является то, что он позволяет вам различать сигналы с похожими частотами и передавать гораздо больше сигналов в тех диапазонах, которые здесь обычно доступны. Есть два типа поляризации. Это:

1. Линейная (удачно именуется горизонтальной или вертикальной.
2. Круговая (то есть правая и левая) поляризация.

Именно это свойство спутникового сигнала позволяет наиболее эффективно использовать те частоты, которые выделены для передачи спутниковых сигналов.

Уникальность телевизионного (мы еще не коснулись спутникового Интернета) телевещания в том, что с помощью этой технологии можно обеспечить телевизионным сигналом большое количество регионов. В первую очередь, речь идет о тех частях земной поверхности, где обычная телевизионная антенна не способна принять действительно качественный сигнал.

Также следует отметить, что при приеме обычной антенной часто можно увидеть такой «снег», жуткое искажение картинки.Ключевое отличие спутникового сигнала в том, что картинка на экране вашего телевизора не будет уступать по качеству DVD. В некоторых случаях качество даже значительно превзойдет его (вспомним пресловутый формат).

Кстати, в большинстве случаев количество каналов, которые транслирует местный телецентр, редко превышает 15. Спутниковый сигнал позволит вам смотреть пару тысяч телеканалов, которые транслируются на всех языках мира. То же самое и с радиоволнами – используя спутниковое телевидение, вы можете слушать любую радиостанцию в мире.

“Подправьте антенну!” или “пропал сигнал со спутников”

Если сигнал со спутника не проходит и изображение не появляется на вашем телевизоре, не спешите ругать околоземный спутник и арендовать космический корабль, чтобы отправить на орбиту соседа-электрика, чтобы он «поправил антенну» “. Что делать в таком случае и что могло быть причиной пропадания сигнала со спутников ?

Помните, что такие действия необходимо предпринять, если пропал сигнал сразу с нескольких или только с одного спутника.Симптомы, как правило, у всех одинаковые – буквально день назад все работало, а сегодня все пропало.

Проблема возникает после того, как приёмник был подвергнут самоперепрошивке пользователем. Помните, что в длинной цепочке «спутник – ТВ» важнейшим звеном является ваш ресивер, поэтому при отсутствии опыта работы с его операционной системой лучше вообще не подходить к нему.

Поскольку вы начали обновление программного обеспечения приемника, после завершения обновления вам необходимо вернуться в меню под названием «Установка антенны» и установить собственные рабочие положения портов, называемые DiSEQC.Вы можете получить эту информацию у поставщика оборудования.

Причины проблемы

Знак «Нет сигнала» со спутниковой антенны «Триколор» может появляться по разным причинам. Причины его возникновения делятся на два типа:
, не относящиеся к приемному оборудованию;
из-за отказов оборудования.

Что делать, если проблема с отсутствием сигнала связана с вашим оборудованием?

Табличка изменила положение
Со временем под действием ветра спутниковая антенна может изменить свое положение или даже деформироваться.Необходимо ослабить крепления антенны и немного повернуть ее в разные стороны, наблюдая при этом за уровнем сигнала. Когда появится сигнал, затяните крепеж.
Наличие посторонних предметов на пластине
Прием сигнала может ухудшаться из-за слоя снега или льда на блюдце. Тщательно очистите антенну и удалите все, что может мешать приему сигнала.
Неисправность преобразователя
Поломки преобразователя не редкость, в такой ситуации нужно менять деталь.Мы рекомендуем менять преобразователь примерно каждые 3-5 лет.
Механическое повреждение кабеля или соединений
Необходимо подтянуть F-коннекторы, при повреждении кабеля заменить его.
Приемник вышел из строя
Проверить его исправность можно подключив к другой пластине (если есть возможность). Наличие сигнала говорит о том, что приемник исправен. Если дело в этом элементе, придется покупать новый или отдавать в ремонт.
Знак «Нет сигнала» выдает ваш телевизор
Это можно проверить с помощью пульта ДУ от ресивера: нужно нажать кнопку «Ок». Отсутствие списка каналов на экране после этого действия говорит о том, что телевизор неправильно подключен к ресиверу. Затем пультом от телевизора нужно выбрать тот же видеовход, к которому подключен спутниковый ресивер.

Проблема в антенне “Триколор ТВ”

Плановая профилактика
Прежде чем думать о поломках и сбоях программного обеспечения, следует убедиться, что не ведутся работы по обслуживанию, в связи с чем была приостановлена трансляция.
Придется задуматься, почему тарелка Триколор ТВ не работает, если передаче сигнала мешают деревья или недавно построенный высокий дом.

Естественные причины отсутствия сигналов

Погода
Сильный снегопад и проливной дождь могут быть причиной того, что спутниковый сигнал не достигает антенны.

Как определить причину отсутствия сигнала спутниковой антенны Триколор?

Узнать, почему нет сигнала спутниковой антенны «Триколор», очень просто, если проверить: приемник
;
целостность троса и наличие обрывов; Преобразователь
;
положение и настройка антенны;

Проверка настроек антенны Триколор.

Медленно меняя положение антенны в вертикальной и горизонтальной плоскостях возле намеченной точки спутника, необходимо найти стабильный сигнал. Контроль уровня сигнала позволяет выполнять информационный баннер, который можно вызвать последовательным нажатием красной кнопки «F1» (на некоторых консолях или «i»), а затем синей кнопки «F4» (на некоторых консолях или « FAV “).
Снижение уровня сигнала до отметки 70% и ниже говорит о необходимости проверки качества кабеля и настройки спутниковой антенны.Измените положение тарелки и наблюдайте за сигналом.
Помните, что погодные условия влияют на качество сигнала.
Важно установить антенну в месте, где сигнал лучше всего принимается.

Проверка обновлений для Триколор

Абоненты

Триколор сталкиваются с проблемной ситуацией, когда на каналах отсутствует спутниковая связь. Если у «Триколора» нет сигнала от спутниковой антенны, причина может быть в другой, но пользователи сразу увидят на экране сообщение «нет сигнала».Проблема возникает не часто, но нужно знать, что делать.

Причина полного отсутствия сигнала на ТВ – неспособность антенны улавливать нужные волны. Если вы обнаружили проблему, вам нужно исправить ее самостоятельно.

Вам необходимо убедиться, что на предприятии не проводятся профилактические работы.

Узнать на сайте можно по телефону горячей линии.

При отсутствии профилактики причина полного отсутствия входящего сигнала кроется в других поломках.Установленное в жилище оборудование необходимо будет проверить. Если в компании произошла поломка или проводятся профилактические работы, нужно подождать около 7-10 часов, и процесс трансляции полностью не восстановится.

Триколор ТВ нет сигнала на всех каналах – что делать

Если сигнал отсутствует, нужно будет попробовать самостоятельно определить причину сбоя, выяснить, почему у Триколор нет сигнала на всех каналах , что делать. Требуется проверить единицы оборудования:

Работа приемника;
Общая целостность проводов, наличие, отсутствие трещин;
Работа преобразователя;
Установка антенны и правильность основных настроек.

После выполнения манипуляций можно быстро исправить поломки и продолжить наслаждаться любимыми каналами на ТВ. Если самостоятельно устранить поломки не удалось, вы можете получить консультацию в любое время через контакт-центр, сервис всегда к услугам клиентов. Они подскажут, что делать, если телевизор не работает.

Действия по устранению сбоя

В процессе изучения состояния оборудования, при поиске проблемы стоит внимательно проверить общую целостность проводов и кабелей, герметичность их соединения.При обнаружении разрывов эти участки необходимо будет заменить.

За состоянием кабелей следует внимательно следить, они не должны перекручиваться.

Это влияет на общее качество изображения, и, если не исправить, каналы больше не будут принимать сигналы.

Если при осмотре состояния оборудования проблем с несколькими проводами не обнаружено, необходимо внимательно проверить работу приемника. Важно проверить плотность подключения к антенне.Его нужно подключить к антенне.

Если он работает и в то же время нет сигнала, причиной неисправности является проблема с антенной.

При выполнении данных манипуляций в обратном порядке выявляются проблемы с работой ресивера.

Если обнаружена проблема с приемником, тюнер, который непосредственно отвечает за прием сигнала, выходит из строя. В такой ситуации для проведения ремонтных работ лучше пригласить сотрудников сервисного центра.Если специалисты поймут, что ремонт не поможет, будет организована его замена. Если в процессе изучения состояния оборудования выяснится, что проблема кроется в антенне, вам придется устранить их самостоятельно. Антенна компании Триколор теряется по нескольким причинам:

Неблагоприятная погода – снег, дождь, ветер.
Недостаточное закрепление устройства.

Все это можно проверить самостоятельно и поправить положение антенны своими руками.Чтобы значительно ускорить процесс устранения проблемы, можно воспользоваться помощью близких. Они должны быть на связи и подсказать, улучшается ли изображение при движении антенны.

После определения правильного положения устройства вам нужно будет надежно закрепить его, плотно затянув болты и многочисленные гайки.

Если в процессе самодиагностики проблем не возникло, можно предположить, что отсутствие ТВ-сигнала – это поломка преобразователя.Это происходит более чем в 50% сбоев. Квалифицированный мастер умеет корректировать свою работу.

Специалисты компании советуют иметь под рукой запасной преобразователь.

В случае поломки, если ни один из каналов не работает, вы можете заменить его самостоятельно.

Вывод

В любом случае проблема с отсутствием сигнала быстро решается. Самое главное – принять соответствующие меры и провести своевременный ремонт. Кроме того, сотрудники компании «Триколор» всегда готовы оказать квалифицированную помощь.Сегодня, в 2019 году, сервис на высоком уровне.

Итак, дорогие друзья. Этот материал посвящен тем, у кого нет спутникового телевидения. Спутниковое телевидение – очень распространенное явление в странах СНГ, а потому у некоторых может что-то случиться с таким способом получения информации извне. Если вы вдруг потеряли каналы на спутниковом ТВ и не знаете, как заставить спутниковое ТВ работать, то вам сюда.

Спутниковое телевидение по-своему очень хрупкая вещь, и даже правильно настроенный ресивер с антенной можно запросто испортить «не в том месте» щелчком или выполнением каких-то нестандартных действий.

В этой статье мы поможем вам настроить спутниковое телевидение и постараемся вернуть ваши каналы на место.

Спутниковое ТВ не работает

Если на вашем спутниковом телевидении нет каналов и оно обычно ведет себя странно, вы попали в нужное место. Прочтите ниже и следуйте инструкциям в статье.

Раньше не работало – первый запуск

Если вы только что купили себе тарелку, ресивер и не знаете, как запустить спутниковое телевидение, мы постараемся направить вас по верному пути.

1. Прикрутите антенну на улице в таком месте, где ей не будут мешать предметы беспрепятственно «смотреть» в небо. Подключите провода правильно, также подведя его к ресиверу и вставив в розетку, где появляется английский предлог «IN».

2. Вставьте прилагаемую карту. Иногда карту нужно активировать, позвонив по номеру телефона провайдера, который легко найти на упаковке.

3. Самое главное теперь правильно его настроить.Помните, что спутниковая антенна должна быть точно направлена в определенном направлении с точностью до миллиметра, чтобы обеспечить качественный сигнал. Это самое ответственное занятие и к нему нужно вплотную подходить.

Для того, чтобы посмотреть, какой уровень сигнала сейчас, включите телевизор, переведите его в режим AV или в тот, к которому ресивер был подключен к вашему телевизору. Затем, выделив регион, обратите внимание на шкалу «Уровень сигнала», чем она выше, тем лучше.

Самостоятельная регулировка направления антенны – очень сложная задача, для которой нужно иметь представление о работе системы, а также 2 человека (один поворачивает антенну, а другой смотрит на уровень сигнала на ТВ).

Если у вас не получилось, вызовите мастера, он на этом специализируется и сможет быстро и качественно настроить направление спутниковой антенны для вашего спутникового ТВ.

4. Теперь ищем каналы на вашем ресивере. Помните, что для любых манипуляций с телевизором (смена каналов, их поиск и т. Д.) Вам понадобится только пульт от ресивера. Пульт от телевизора понадобится только для включения или выключения телевизора и все.

5. Если вы оплатили абонентскую плату за телевидение, то каналы будут чередоваться пестрым списком в вашем меню, но если вы не оплатили и не подключили расширенный пакет каналов, то стандартных будет всего несколько каналы и все тут.

Оплатить можно как на сайте ТВ-провайдера, так и через терминал. Более того, на сайте вы можете выбрать пакет с необходимыми каналами и оплатить его особым способом. Для отображения каналов вам может потребоваться выполнить поиск каналов еще раз.

Работал, но перестал

Если до этого у вас было спутниковое телевидение, у вас были каналы, все было нормально, а теперь спутниковое телевидение перестало работать, то этот раздел специально для вас. Сейчас мы постараемся рассмотреть все возможные причины, из-за которых перестало работать ваше спутниковое телевидение и, собственно, способы улучшения ситуации.

Проблемы, из-за которых может перестать работать спутниковое телевидение, можно разделить на 2 категории: поломки с программой и проблемы с оборудованием. Проблемы с оборудованием будут рассмотрены немного ниже, а пока мы рассмотрим различные ситуации, при которых работа с программным контентом телевизора и ресивера может привести к потере каналов.

1. Убедитесь, что вы переключаете каналы на пульте ДУ ресивера. Пульт телевизора НЕ МОЖЕТ переключать каналы спутникового телевидения. Для того, чтобы попасть в так называемую программную оболочку ресивера, где находятся меню, каналы, настройки спутникового ТВ, нужно на пульте ТВ перевести его в режим AV, тот, к которому ваш ресивер подключен к телевизору. .

2. Каналы могут сбиваться по разным причинам. Попробуйте поискать каналы еще раз. Для этого можно сбросить настройки как через пульт, так и через сам ресивер, вынув и вставив карту обратно. Конечно, выпирание карты того стоит в самых крайних случаях, так как сказать невозможно. какие негативные последствия это действие может привести для разных спутниковых провайдеров. Лучше всего зажать кнопку выключения на ресивере, выключить его, а затем включить.

Выбирайте регион правильно, не перегружайте его.

3. Если вы написали «Зашифрованный канал» или что-то в этом роде, но этого не было раньше, то это означает, что этот канал не включен в текущий пакет каналов. Для включения вам необходимо приобрести его через панель управления на сайте вашего провайдера спутникового ТВ. Обычно пакеты оплачиваются за год, поэтому срок действия оплаченного пакета может истек. Свеже оплаченный канал включается в течении 24 часов с момента оплаты.В основном 1-8 часов.

Светится ли индикатор на приемнике?

Если лампа на приемнике загорается при включении, проверьте, горит ли она сейчас. Если лампочка не горит, то скорее всего это либо неисправный ресивер, либо проблемы с 220 (в удлинителе нет тока, неисправен провод и т. Д.).

Застрял в карточке?

Карта должна быть надежно и правильно вставлена в специальное отверстие. Дети, случайно вытащившие его, могли поставить по-другому.Посмотрите в инструкции, как именно он должен там стоять, если есть опасения, что его вынули.

Провода подключены?

Убедитесь, что провода от ресивера идут к спутниковой антенне и к телевизору. провода должны быть в исправном состоянии и надежно подключены.

Пластина здорова?

Часто после грозы и плохих погодных условий проблемы со спутниковой тарелкой возможны, даже со смертельным исходом. Если накануне была гроза или град, возможно, возникло механическое повреждение, вызвавшее поломку.Если это зимой, то обледенение металлического листа пластины может привести к ухудшению трансляции телеканалов.

Сегодня мы решили поговорить о действиях, которые необходимо предпринять для определения причины отсутствия спутникового сигнала у абонентов Триколор. Дело в том, что многие подписчики хотя бы раз видят надпись «Нет сигнала». Некоторые из попавших сюда видят эту надпись впервые, а другие получают такой ответ на выбор нужного канала не в первый раз.

Причины отсутствия сигнала Триколор ТВ

Основная причина отсутствия сигнала «Триколор» – это действительно его отсутствие. Рассмотрим ситуацию, когда человек, выключив приемник вечером, видит, что сигнал есть, а его включение днем обнаруживает отсутствие сигнала на любом из каналов.

Первым шагом, который необходимо выполнить в этой ситуации, является проверка отсутствия естественных причин для удаления трансляции транспондеров, это может быть плановое профилактическое обслуживание, о котором оператор сообщает за несколько дней до события.Многие абоненты спутникового ТВ просто не следят за такой информацией и недоумевают, когда видят надпись «нет сигнала». Чтобы проверить отсутствие запланированных причин отсутствия сигнала, вы можете воспользоваться Интернетом – посетив сайт вашего оператора и прочитав новости за последние 10 дней от вашего оператора. Если на сайте оператора нет информации о плановом снятии трансляции, вероятно, причина другая.

Если вы замечаете отсутствие сигнала, это не означает, что есть проблема с оборудованием или ваша антенна вышла из строя, возможно, оператор или владелец спутника проводит работы по техническому обслуживанию радиовещательного оборудования, которое доставляет сигнал на само устройство, либо на самом спутнике проводятся какие-то плановые работы.

Если вы не нашли никакой информации об удалении трансляции в тот день, когда у вас нет сигнала, вы можете перейти к следующему шагу, чтобы определить причину.

Если у вас есть родственники или знакомые, которые используют Триколор, позвоните или свяжитесь с ними с помощью других средств связи и проверьте, есть ли у них сигнал. Если у них сигнал, как и у вас, отсутствует, можно просто забыть об этом факте на 10-20 часов, сигнал восстановится или появится информация о причине и сроках решения проблемы.Если сигнал присутствует, причина, вероятно, в вашем приемном оборудовании, и стоит начать искать причину на месте.

Поиск причины отсутствия сигнала в вашем оборудовании

Первым делом проверьте кабель от приемника до преобразователя. Необходимо следить за тем, чтобы не было обрывов, также F-коннекторы должны иметь тугую закрутку по резьбе, а коаксиальный кабель имеет выступ на F-коннекторе 0,5 см. Если все соединения в порядке и кабель не имеет обрывов – что проверено тестером, можно смело переходить к следующему шагу. При обнаружении обрыва кабель необходимо полностью заменить кабелем от приемника к антенне (не прибегайте к «перекручиванию» – это может снизить уровень сигнала, а при длинном кабеле от преобразователя к приемнику даже мешают стабильному просмотру каналов). Если нет возможности заменить весь кабель, можно обойтись разъемом – для этого понадобится один разъем и два дополнительных F-разъема, которые прикручиваются к разъему.

При использовании коннектора – Обрежьте кабель в месте разрыва, снимите с него оболочку и прикрутите F-коннектор точно так же, как на концах соединения между приемником и преобразователем, затем прикрутите F-коннекторы. плотно на разъем и плотно оберните разъем и разъемы изолентой для защиты от влаги (если разрыв произошел на открытом участке кабеля – за окном, на уличной стене.
Стоит отметить, что мерой предосторожности на случай возможного обрыва будет оставление запаса кабеля, который собран в катушке возле антенны и прикреплен стяжкой к креплению, это позволит отрезать желаемый отрезок, когда он сломается, и компенсируйте это с запасом или снова проложите кабель.

Если кабель не поврежден и с ним нет проблем, следует проверить приемник. Самый надежный способ проверить – проверить приемник от другой настроенной антенны.И здесь могут помочь родственники или знакомые. Подключите приемник к 100% работающей антенне (которая работает с другим приемником, и сигнал присутствует на другом приемнике). Если на ваш приемник поступает сигнал от другой антенны, значит тюнер и сам приемник работают нормально и причина кроется в вашей антенне (преобразователь, настройка антенны). Если вдруг отсутствует сигнал и при подключении к другой антенне можно почти со стопроцентной уверенностью сказать, что проблема обнаружена и приемник не работает.

Если проблема в приемнике, вероятно, вышел из строя тюнер, который отвечает за прием сигнала. В этом случае ваш ресивер необходимо доставить в сервисный центр для поиска и устранения неисправностей и, если возможно, ремонта.

Проблемы с антенной

Часто после проведения вышеперечисленных действий оказывается, что приемник и кабель в норме и работают без проблем, а значит, проблема с сигналом возникла из-за его отсутствия на антенне. Вариантов не так много, самые популярные из них:

Антенна потеряна – под воздействием ветра, снега с крыши, возможно, плохо затянутых болтов и по другим причинам антенна может сместиться на один или два, иногда более градусов в горизонтальной или вертикальной плоскости, что означает, что сигнал со спутника будет не попадет в фокус антенны и соответственно отразится на преобразователь и уйдет на приемник. Для настройки антенны в этом случае необходимо: Проверить затяжку крепежных гаек, если они затянуты, перейти ко второй части, если одна из них не затянута или полностью откручена, следует попробовать отрегулировать антенна.

Настройка антенны

Настроить антенну несложно, потому что она уже почти направлена на спутник и небольшое отклонение в правильном направлении даст о себе знать. Попросите кого-нибудь из вашего дома посмотреть сигнал по телевизору (для этого вы можете найти уровень сигнала и уровни качества в настройках приемника), а затем, не нажимая сильно на каждую из четырех сторон антенны, согните антенну. зеркало и подержите в таком положении 5-10 секунд.В какой-то момент, когда зеркало изогнуто в нужном направлении, появится сигнал и шкала отразят его силу и качество, это будет сигнал о необходимости настроить антенну в нужном направлении. Затем необходимо ослабить крепежные гайки, отвечающие за фиксацию желаемого (горизонтального и вертикального) положения антенны, и произвести небольшую регулировку в желаемом направлении до достижения максимального уровня сигнала на шкале.

Если антенна расположена достаточно далеко от желаемого направления, прибегните к полной настройке спутниковой антенны путем сканирования горизонта или обратитесь к установщику.

Другие проблемы

Есть еще возможные причины нарушения приема спутникового сигнала. В 50% случаев причиной отсутствия сигнала является преобразователь, а точнее его выход из строя. Часто невооруженным глазом определить, что преобразователь сломан, невозможно, и именно в этом проблема. Но для безопасности лучше иметь запасной преобразователь, который всегда можно установить у себя.

Лучше проверить работоспособность преобразователя перед тем, как пытаться настроить или полностью настроить антенну, потому что, если преобразователь окажется неработоспособным, все попытки настроить антенну будут неэффективными.Если у вас есть запасной преобразователь, просто демонтируйте преобразователь, установленный в держателе, и установите новый, без необходимости ослаблять крепежные гайки и сбивать антенну. Если нет возможности заменить преобразователь без поворота антенны, ослабьте антенну и поверните ее, чтобы заменить преобразователь, а после замены подставьте его на глаз, а затем прибегните к плавному сканированию горизонтальной и вертикальной плоскости.

Схема действий для определения причины

Проверить кабель.
Проверьте приемник.
Проверьте преобразователь.
Проверьте юстировку антенны.
Устраните найденную проблему.

Все эти манипуляции, если есть проблемы с сигналом, их решат и сигнал появится снова и вы сможете смотреть любимые каналы. Если после выполнения всех необходимых шагов инструкции вы не смогли найти причину отсутствия сигнала Триколор ТВ, обратитесь в нашу службу поддержки и опишите вашу ситуацию в разделе «», мы оперативно поможем вам советом.

Решено: проблемы исходящего набора с новым префиксом

Крис,

Здесь мы используем sccp, но я сделал «отладку голосовых коммутируемых устройств», затем запустил шоу, и вот что мы настроили для точек вызова. Нам не нужно набирать 1, чтобы позвонить по этому префиксу, так как это местный номер. Итак, я думаю, что это может быть проблема с оператором связи, а не с cucm … если вы не видите что-то еще? Эта конфигурация отключена от нашего голосового маршрутизатора.

~ Ray

Профиль mgcp по умолчанию

голосовая точка вызова 99
91 pots

service mgcpapp

dial-peer voice 1 pots

входящий вызываемый номер.

порт 0/0/0: 23

точка вызова 2 точки вызова

входящий вызываемый номер.

голосовая точка вызова 9911 точек

группа магистралей Исходящий-TG1

описание ***** Экстренный вызов 911 *****

шаблон назначения 9911

цифры пересылки 3

голосовая точка вызова 9100 точек

группа магистралей Исходящий-TG1

описание ***** Локальный *****

шаблон назначения 9 [2-9].. [2-9] …… << --- Разве эта конфигурация не позволяет мне звонить по номеру 9402904XXXX как местный?

цифр вперед 10

голосовая точка вызова 9110 pots

trunkgroup Outbound-TG1

description ***** LD Dialing *****

destination-pattern 91 [2-9] ………

цифр вперед 11

голосовая точка вызова 9411 pots

trunkgroup Outbound-TG1

описание ***** Информация *****

шаблон назначения 9.11

цифр вперед 3

голосовая точка вызова 9011 точек

группа магистралей Исходящий-TG1

описание ****** Международный набор номера *****

шаблон назначения 9011T

префикс 011

голосовая точка вызова 8911 voip

описание ***** Emergency 911 *****

предпочтение 10

шаблон назначения 9911

целевой сеанс ipv4: 10. 100.4.2

голосовая точка вызова 8100 voip

описание ***** Локальное *****

предпочтение 10

шаблон назначения 9 [2-9].. [2-9] ……

целевой сеанс ipv4: 10.100.4.2

голосовая точка вызова 8110 voip

описание ***** LD Dialing *****

предпочтение 10

шаблон назначения 91 [2-9] ………

сеанс целевой ipv4: 10.100.4.2

голосовая точка вызова 8411 voip

описание ***** Информация *****

предпочтение 10

шаблон назначения 9.11

целевой сеанс ipv4: 10.100.4.2

голосовая точка вызова 8011 voip

описание ****** Международный набор номера *****

предпочтение 10

шаблон назначения 9011T

целевой сеанс ipv4: 10.100.4.2

голосовая точка вызова 7000 voip

шаблон назначения 7 …

целевой сеанс ipv4: 10.115.4.2

Триколор R / G / B на основе лазерного диода Коммуникация безопасного для глаз белого освещения со скоростью более 8 Гбит / с

Характеристики светодиодов RGB и поставляемого источника белого света

Экспериментальная компоновка смешанных светодиодов RGB как для внутреннего люминесцентного освещения, так и для передачи данных трансмиссия проиллюстрирована на рис. 1 (а). Отношение мощности к току (P-I) и соответствующие оптические спектры RGB ЛД представлены на рис. 1 (b). RGB LD продемонстрировали пороговые токи 85/148/31 мА и dP / dI , наклоны 0,9, 0,4 и 0,7 Вт / A, с соответствующими внешними квантовыми эффективностями 0,32, 0,14 и 0,25 соответственно. После генерации их пиковые длины волн составляли 659, 516 и 452 нм, с соответствующей полной шириной на полувысоте 5,43, 3,26 и 6,52 нм, соответственно. Для излучаемого белого освещения после смешения трехцветного лазерного света коллимированный луч RGB-LD просто отклонялся с помощью выпуклой линзы на первом этапе, как показано на левой панели рис.1 (в). Примечательно, что такое расхождение луча, вызванное толстой линзой, вызывало серьезную оптическую аберрацию, и выпуклая линза не могла полностью смешивать и равномерно рассеивать коллимированный смешанный лазерный луч RGB. Поэтому пластина из матового стекла с двухсторонней шероховатой поверхностью была использована для замены выпуклой линзы в качестве расходящегося диффузора, который идеально смешивал и рассеивал коллимированный лазерный луч RGB для доставки чистого белого света, как показано на правой панели рис. . 1 (в). Чтобы исследовать зависящую от угла освещенность, смешанный и рассеянный источник белого света RGB-LD был установлен в центре вращающегося предметного столика, и его освещенность была измерена в 10 см от точки источника путем вращения ориентации луча (рис.1 (г)). Следовательно, максимальная освещенность 7540 люкс наблюдалась при угле ориентации 0 °. Чтобы обеспечить требуемую освещенность в 600 люкс в среде для чтения, смешанный белый свет RGB-LD показал угол расхождения ± 35 °. Для общего освещения помещений смешанный / рассеянный источник белого света RGB-LD может также обеспечивать освещенность 100 люкс в пределах угла отклонения ± 55 °, что требуется для внутреннего освещения. Путем увеличения измеренного расстояния между источником смешанного / рассеянного белого света RGB-LD и осветительным прибором до 50 см, освещенность области освещения была проанализирована путем смещения положения осветительного прибора от коллимированной оси (рис.1 (е)). Примечательно, что освещенность центра снизилась вдвое на площади 407 см ². На облучаемой площади 1,26 × 1,26 см ² полученная освещенность может быть больше 600 люкс для чтения. Для внутреннего освещения площадь облучения может быть увеличена до 36 × 36 см ². Для целей общего освещения освещенность такого смешанного источника белого света RGB-LD может быть дополнительно улучшена путем увеличения тока смещения отдельных R, G и B LD; однако при увеличении смещения R, G и B.

Рисунок 1

Источник смешанного белого света RGB-LD. ( a ) Экспериментальная компоновка системы внутреннего освещения WDM-VLC на основе RGB LD. ( b ) P-I отклик и оптические спектры RGB ЛД. ( c ) Изображения смешанного белого света RGB-LD с различными рассеивателями. ( d ) Освещенность создаваемого белого света под разными углами приема. ( e ) Яркость белого света в различных областях приема.

Оптические спектры, координаты CIE и значения CCT смешанного белого света RGB-LD с добавлением фильтра оптической плотности (OD) и без него сравниваются на рис. 2. Без использования фильтра OD исходный смешанный белый свет RGB-LD показал координаты CIE, значение CCT и CRI (0,2928, 0,2981), 8382 K и 54,4, соответственно (рис. 2 (a)). Равномерность CCT смешанного источника белого света RGB-LD в области освещения представлена на рис. 2 (b). Наибольшая CCT 8382 K достигается при угле ориентации 0 °. При увеличении угла расхождения до ± 15 ° CCT уменьшается с 8382 K до 5500 K. CCT продолжает уменьшаться до 2000 K с дальнейшим увеличением угла расхождения до ± 60 °.Конечно, соответствующий выбор длин волн RGB определит индекс цветопередачи с пониженной световой эффективностью. Как правило, для светодиодных приложений длина волны красного цвета устанавливается на 625–630 нм. Выбор красного светодиода на большей длине волны улучшает цветопередачу, снижает светоотдачу из-за ухудшения чувствительности человеческого глаза. Чтобы немного ослабить мощность синего лазерного луча и снизить опасность предлагаемого белого света для человеческого глаза, перед синим LD был установлен фильтр с оптическим диаметром 0,3, который изменил координаты CIE, значение CCT и CRI на (0. 2938, 0,3513), 7275 К и 22,2 соответственно (рис.2, в). Ослабление мощности синего света вместо уменьшения тока смещения обеспечило получение достаточной ширины полосы модуляции для передачи данных OFDM в этом исследовании. Согласно IEC 62471 опасность, создаваемая синим светом для человеческого глаза, является серьезной проблемой; следовательно, остаточная мощность синего света должна быть меньше, чем определенная критерием группы риска-1 (RG1) для белого света в условиях общего освещения ³³.По критерию RG1 предел воздействия синего света на человеческий глаз составляет 100–10000 Вт / м ² ср. Когда человеческий глаз подвергается воздействию точечного источника света с яркостью <0,01 кд / м ², диаметр зрачка ( D _Ученик) глаза увеличиваются примерно до 7 мм. Следовательно, чтобы оценить опасность луча синего лазера для человеческого глаза, диаметр зрачка глаза был принят равным 7 мм ³⁴. Принимая во внимание расстояние в свободном пространстве ( d ) 0,5 м, угол излучения от предложенного источника белого света до зрачка человеческого глаза можно рассчитать, используя α = 2 tan ⁻¹ ( D _ученик/ 2г) . Установив d = 0,5 м и α = 1,6 ° (0,028 рад), получим соответствующий телесный угол (Ω = πα ² / 4) из 6.Было получено 16 × 10 ⁻⁴ ср. Кроме того, мощность компонента синего света в предлагаемом источнике белого света составляла 1,78 мкВт, что соответствует соответствующей энергетической освещенности ( I ) 62,95 × 10 ^-3 Вт / м ², учитывая, что вся зрачок человеческого глаза подвергался полному облучению. Впоследствии сияние ( L _с) источника смешанного белого света RGB-LD можно получить как L _с = Ом / I = 62. 95 × 10 ⁻³ / 6,16 × 10 ⁻⁴ = 102,19 Вт / м ² ср, что удовлетворяет критерию IEC 62471 RG1. Остаточная мощность синего лазерного луча в смешанном белом свете RGB-LD при использовании фильтра 0,3-OD представлена на рис. 2 (d). Путем ослабления мощности и интенсивности компонента синего света до 1,01 мкВт и 35,72 × 10 ⁻³ Вт / м ² с использованием аттенюатора с внешним диаметром 0,3, соответственно, соответствующий L _с можно уменьшить до 57.98 Вт / м ² ср, что соответствует критерию RG0 (0–100 Вт / м ² ср).

Рисунок 2

Осветительные характеристики смешанного источника белого света RGB-LD. ( a ) Оптические спектры и графики цветности CIE1931 смешанного источника белого света RGB-LD без OD-фильтра. ( b ) Равномерность CCT смешанного источника белого света RGB-LD при различных углах приема. ( c ) Оптические спектры и графики цветности CIE1931 смешанного источника белого света RGB-LD с OD-фильтром.( d ) Мощность синего лазерного луча в смешанном белом свете RGB-LD при различных значениях OD.

Индивидуальная двухточечная система VLC на основе R, G и B LD

Для проверки пропускной способности отдельных R, G и B LD была создана двухточечная система VLC длиной 1 м ( Рис. 3 (а)). Нормализованные частотные характеристики отдельного передатчика R, G и B LD при токах смещения 135 (1.6I _th), 230 (1.6I _th) и 75 (2.4I _th) мА, соответственно, представлены на рис. 3 (б). При прямой модуляции слабым сигналом с мощностью 0 дБмВт RGB LD передавали синусоидальные сигналы после того, как передача в свободном пространстве 0,5 м была принята тем же PIN PD с полосой пропускания 3 дБ 3 ГГц и проанализирована. тем же анализатором ВЧ спектра (Agilent, 85651). Следовательно, PIN PD проявляет разную чувствительность на разных длинах волн; красный LD показал самую высокую интенсивность пропускной способности среди трех отдельных LD-передатчиков до нормализации. Кроме того, синий ЛД показал более благоприятную равномерность во всех частотных диапазонах, чем красный и зеленый ЛД. Примечательно, что ширина полосы модуляции по 6 дБ отдельных R, G и B LD была определена как 0,8, 1,2 и 1,5 ГГц соответственно. Для оптимизации смещения постоянного тока использовались данные OFDM 16-QAM со скоростью 6 Гбит / с с полосой пропускания 1,5 ГГц для прямой модуляции RGB LD (рис. 3 (c)). Во время эксперимента EVM, который указывает влияние интенсивности и фазовых шумов на передаваемые данные OFDM, использовался для получения SNR и BER для оценки характеристик передачи предлагаемой системы связи с белым освещением.Кроме того, ответ SNR поднесущей может помочь в анализе и оптимизации комбинированной частотной характеристики всех используемых компонентов. Более того, BER является наиболее распространенным параметром для оценки характеристик передачи в системе связи. Для оценки производительности передачи данных 16-QAM-OFDM с использованием смешанного белого света RGB-LD, требуемое значение EVM 17,3%, SNR 15,2 дБ и BER 3,8 × 10 ^-3 были установлены для соответствия критерию FEC. Чтобы избежать отсечения данных ниже порогового значения, ток смещения был увеличен со 125 до 140 мА для красного LD, чтобы уменьшить полученный BER с 1.3 × 10 ⁻⁴ до 5,9 × 10 ⁻⁵. Когда смещение было дополнительно увеличено до 145 мА, BER обратно уменьшился до 1,21 × 10 ^-4 из-за уменьшенной глубины модуляции после прямой модуляции высокоуровневого смещенного LD. Хотя частотные характеристики синего и зеленого LD были более благоприятными, чем у красного LD, чувствительность PIN PD на красной длине волны была заметно выше, чем у синего и зеленого LD; это приводит к аналогичным тенденциям BER для разноцветных LD.При оптимизированных токах смещения 230 и 75 мА для зеленого и синего ЛД, соответственно, полученные значения BER улучшились до 1,81 × 10 ^–4 и 7,4 × 10 ^–5 соответственно. Примечательно, что BER при всех условиях уже прошли критерий FEC, требующий BER 3,8 × 10 ⁻³ ^35,36,37. Впоследствии полоса покрытия используемых данных OFDM 16-QAM была увеличена, чтобы определить оптимизацию пропускной способности отдельных R, G и B LD в 1-метровой двухточечной системе VLC (рис. 3 (г)). Увеличение полосы пропускания данных с 1,5 до 2,7 ГГц снизило средний BER с 5,9 × 10 ⁻⁵ до 2,6 × 10 ⁻³ для данных QAM-OFDM, передаваемых красным LD, что обеспечивало квалифицированную скорость передачи данных FEC всего 10,8 Гбит / с. . Примечательно, что полученный BER был снижен до 8,5 × 10 ^-3 за счет непрерывного увеличения полосы пропускания данных до 2,8 ГГц под влиянием ограниченной полосы пропускания LD и PIN PD. Для сравнения, максимально допустимая ширина полосы данных для зеленой и синей несущих LD составляла 2 и 2.6 ГГц с соответствующими значениями BER 3,2 × 10 ^–3 и 3,7 × 10 ^–3 соответственно. Следовательно, максимальные скорости передачи данных отдельных R, G и B LD были определены как 10,8, 8 и 10,4 Гбит / с соответственно. Отклики SNR данных 16-QAM на различных поднесущих OFDM и соответствующие графики совокупности после передачи отдельными R, G и B LD на расстоянии более 1 м в свободном пространстве представлены на рисунке 3 (e). Красный LD обеспечил передачу данных со скоростью 10,8 Гбит / с со средним значением EVM 16.6% и средний SNR 15,6 дБ. Напротив, зеленый LD поддерживал передачу только на скорости 8 Гбит / с с соответствующими EVM и SNR 17% и 15,4 дБ, соответственно, из-за недостаточной ширины полосы модуляции. Более того, синий LD обеспечил сопоставимую передачу со скоростью 10 Гбит / с с соответствующим средним EVM 17,4% и SNR 15,2 дБ. Примечательно, что большинство коммерчески доступных диодов R, G и B предназначены для использования в дисплеях или DVD (красный цвет), а не для высокочастотных откликов. Хотя в ближайшем будущем частотная характеристика RGB LD может быть улучшена путем улучшения структуры их устройства, в настоящее время производство экономичного устройства с улучшенной частотной характеристикой для практического применения отличается.

Рисунок 3

Отдельная двухточечная система VLC на основе R, G и B на основе LD. ( a ) Иллюстрация двухточечной системы VLC на основе зеленого LD. ( b ) Амплитудно-частотные характеристики RGB ЛД. ( c ) Принятые значения BER данных 16-QAM-OFDM со скоростью 6 Гбит / с, передаваемых с помощью RGB LD при различных токах смещения. ( d ) Средние значения BER данных 16-QAM-OFDM при различных полосах пропускания OFDM, передаваемых отдельными R, G и B LD. ( e ) Ответ SNR поднесущей и соответствующие графики совокупности отдельных R, G и B LD передали данные 16-QAM-OFDM после передачи в свободном пространстве длиной 1 метр.

Система WDM-VLC на основе источника смешанного белого света RGB-LD 8,8 Гбит / с

Для создания несущей белого света RGB-LD со смешанным белым светом с WDM VLC для внутреннего белого освещения лазерные лучи RGB LD были коллимированы, и Стекло использовалось для рассеивания смешанного и коллимированного лазерного луча (рис. 4 (а)). Поскольку интенсивность смешанного источника белого света RGB-LD ослабла после прохождения через матовое стекло, PIN PD был заменен лавинным PD (APD, Hamamatsu, S9073) с частотой отсечки 0.Частотный разборщик 9 ГГц для улучшения обнаружительной способности. На рис. 4 (б) представлены АСМ-характеристики матового стекла с шероховатостью поверхности 492,3 нм (в среднеквадратическом значении). После передачи в свободном пространстве на расстояние более 0,5 м характеристики передачи отдельных ЛД R, G и B были охарактеризованы с использованием полосового фильтра в свободном пространстве (рис. 4 (c)). Для достижения требуемого FEC BER 3,8 × 10 ⁻³, максимально допустимая ширина полосы данных для R, G и B LD составляет 1,3, 0,4 и 0,5 ГГц с соответствующими пропускными способностями передачи 5.Использовались 2, 1,6 и 2 Гбит / с соответственно. Это обеспечило общую скорость необработанных данных до 8,8 Гбит / с для предлагаемой системы WDM-VLC со смешанным белым освещением RGB-LD. Кроме того, на рис.4 (d) представлены спектры SNR и соответствующие графики совокупности передаваемых в свободном пространстве 0,5-метровых данных 16-QAM-OFDM, доставленных несущими R, G и B LD после смешивания с белым светом. . Для смешанного источника белого света RGB-LD красный / зеленый / синий лазерные лучи могут достигать скорости передачи данных 5,2 / 1,6 / 2 Гбит / с с соответствующими EVM, SNR и BER, равными 17.3% / 17,4% / 17,2%, 15,2 / 15,2 / 15,3 дБ и 3,6 × 10 ⁻³ / 3,8 × 10 ⁻³ / 3,5 × 10 ⁻³ соответственно.

Рисунок 4

Система WDM-VLC на основе смешанного RGB LD. ( a ) Иллюстрация смешанной системы WDM-VLC на основе RGB LD. ( b ) АСМ-изображение матового стекла. ( c ) BER данных 16-QAM-OFDM, передаваемых красным, зеленым и синим лазерными лучами в смешанном белом свете. ( d ) Спектры отношения сигнал / шум поднесущей и соответствующие графики созвездия 0.Передача в свободном пространстве длиной 5 м. Данные 16-QAM-OFDM со скоростью 2, 1,2 и 2 Гбит / с, передаваемые лазерными лучами RGB в смешанном источнике белого света.

В этом исследовании оценивались конечные характеристики, такие как максимально допустимая пропускная способность смешанного источника белого света RGB-LD, с использованием цифрового последовательного анализатора (DSA) с высокой частотой дискретизации (100 Гвыб. / С) для преодоления частоты -селективное затухание передаваемых данных. Для практического применения предложенного источника смешанного белого света RGB-LD модули R, G и B облегчают передачу данных 16-QAM-OFDM со скоростью передачи данных 5.2, 1,6 и 2 Гбит / с соответственно, для которых требуется частота дискретизации всего 5,2, 1,6 и 2 Гвыб / с (в четыре раза больше ширины полосы модуляции) соответственно. Эти низкие частоты дискретизации относительно легко реализовать с помощью экономичных КМОП-интегральных схем или специализированных интегральных схем для массовых приложений. При установке фильтров OD с разными значениями OD перед синим LD, пропускная способность синего лазерного луча и значение CCT смешанного источника белого света RGB-LD, соответственно, менялись (рис.5 (а)). Когда значение OD было увеличено с 0,1 до 0,3, значение CCT смешанного белого света уменьшилось с 8024 до 7275 K, а максимальная допустимая скорость передачи данных, обеспечиваемая несущей синего лазера, неизбежно уменьшилась с 1,6 до 0,8 Гбит / с. Очевидно, что SNR и графики созвездий для данных 16-QAM-OFDM, доставленных синим LD, также ухудшались с увеличением значений OD (рис. 5 (b)). Использование фильтра 0,1-OD обеспечивает передачу QAM-OFDM 1,6 Гбит / с со средними значениями EVM, SNR и BER 16,9%, 15,5 дБ и 3 × 10 ⁻³ соответственно.Среди всех случаев фильтр 0,3-OD обеспечил самую низкую скорость передачи данных – всего 0,8 Гбит / с, что обеспечило средние значения EVM, SNR и BER 17%, 15,4 дБ и 3,3 × 10 ⁻³ соответственно. Максимальная пропускная способность смешанного белого света RGB-LD сильно коррелирует с пропускной способностью синей несущей LD. Для теплого белого света компонент синего света ослаблен; однако скорость передачи данных в системе WDM-VLC со смешанным белым освещением RGB-LD снизилась.

Рис. 5

Характеристики белого свечения и пропускания синего лазерного луча в смешанном белом свете при различных значениях OD.( a ) Максимально допустимая скорость передачи данных синего LD и CCT белого света при различных значениях OD. ( b ) Спектры отношения сигнал / шум и соответствующие графики совокупности данных 1,6, 1,2 и 0,8 Гбит / с, передаваемых синим лазерным лучом в смешанном белом свете при различных значениях OD.

Условия соответствия фильтра межсетевого экрана на основе адресных полей | ОС Junos

Вы можете настроить брандмауэр , фильтр совпадение условия, которые оценивают поля адреса пакета – адреса источника и получателя IPv4, Адреса источника и назначения IPv6 или источник и назначение управления доступом к среде (MAC) адреса – по указанным адресам или значениям префикса.

Подразумеваемое соответствие по адресу ’0/0 except’ для соответствия фильтра брандмауэра Условия на основе адресных полей

Каждое условие соответствия фильтра межсетевого экрана основано на наборе адресов или адресных префиксов связан с неявным совпадением по адресу 0.0.0.0/0 за исключением (для Трафик IPv4 или VPLS) или 0: 0: 0: 0: 0: 0: 0: 0/0, за исключением (для трафика IPv6). Как результат, любой пакет, поле указанного адреса которого не соответствует ни одному из указанных адреса или префиксы адресов не соответствуют всему термину.

Сопоставление поля адреса с маской или префиксом подсети

Вы можете указать одно условие сопоставления для сопоставления с адресом источника или адресом назначения который попадает в указанный префикс адреса.

Обозначение маски подсети IPv4

Для адреса IPv4 вы можете указать значение маски подсети, а не длину префикса. Например:

 [отредактировать inet-фильтр семейства брандмауэров filter_on_dst_addr term term3 из]
user @ host #  установить адрес 10.0.0.10/255.0.0,255

Обозначение префикса

Чтобы указать префикс адреса, используйте обозначение prefix / длина префикса . В следующем примере происходит совпадение если адрес назначения совпадает с префиксом 10.0.0.0/8:

 [отредактировать inet-фильтр семейства межсетевых экранов filter_on_dst_addr term term1 from]
user @ host #  установить адрес назначения 10.0.0.0/8

Длина префикса по умолчанию для адресов IPv4

Если вы не укажете / длина префикса для адреса IPv4, длина префикса по умолчанию / 32.В следующем примере показано значение по умолчанию. значение префикса:

 [отредактировать inet-фильтр семейства брандмауэров filter_on_dst_addr term term2 из]
user @ host #  установить адрес назначения 10
user @ host #  показать
адрес назначения {
    10.0.0.0/32;
}

Длина префикса по умолчанию для адресов IPv6

Если вы не укажете / длина префикса для адреса IPv6, длина префикса по умолчанию / 128. В следующем примере показано значение по умолчанию. значение префикса:

 [отредактируйте семейство межсетевых экранов inet6 filter filter_on_dst_addr term term1 from]
user @ host #  установить адрес назначения :: 10
user @ host #  показать
адрес назначения {
    :: 10/128;
}

Длина префикса по умолчанию для MAC-адресов

Если вы не укажете / длина префикса для доступа к среде управляющий (MAC) адрес пакета моста VPLS, Layer 2 CCC или Layer 2, префикс длина по умолчанию / 48.В следующем примере показано значение префикса по умолчанию:

 [изменить фильтр vpls семейства брандмауэров filter_on_dst_mac_addr term term1 из]
user @ host #  установить MAC-адрес назначения 01: 00: 0c: cc: cc: cd
user @ host #  показать
адрес назначения {
    01: 00: 0c: cc: cc: cd / 48;
}

Сопоставление поля адреса с исключенным значением

Для условий сопоставления поля адреса можно включить ключевое слово except чтобы указать, что совпадение происходит для поля адреса, которое не соответствует указанному адрес или префикс.

Исключение IP-адресов в трафике IPv4 или IPv6

Для следующих условий соответствия IPv4 и IPv6 можно включить ключевое слово except, чтобы указать, что совпадение происходит для поля IP-адреса, которое не соответствует указанный IP-адрес или префикс:

адрес адрес за исключением: совпадение происходит, если либо исходный IP-адрес, либо целевой IP-адрес не соответствует указанному адрес или префикс.
исходный адрес адрес за исключением – обнаружено совпадение если исходный IP-адрес не соответствует указанному адресу или префиксу.
адрес назначения адрес за исключением — Совпадение происходит, если IP-адрес назначения не совпадает с указанным адресом или префиксом.

В следующем примере совпадение происходит для любых адресов назначения IPv4, которые попадают в под префиксом 172.0.0.0/8, за исключением адресов, подпадающих под 172.16.0.0/16. Все остальные адреса неявно не соответствуют этому условию.

 [отредактировать inet-фильтр семейства межсетевых экранов filter_on_dst_addr term term1 from]
user @ host #  установить 172.16.0.0 / 16 кроме
user @ host #  установить 172.0.0.0/8
user @ host #  показать
адрес назначения {
    172.16.0.0/16 кроме;
    172.0.0.0/8;
}

В следующем примере соответствие происходит для любого адреса назначения IPv4, который не попадают в префикс 10.1.1.0/24:

 [отредактировать inet-фильтр семейства межсетевых экранов filter_on_dst_addr term term24 из]
user @ host #  установить адрес назначения 0.0.0.0/0
user @ host #  установить адрес назначения 10.1.1.0/24, кроме
user @ host #  показать
адрес назначения {
    0.0,0.0 / 0;
    10.1.1.0/24 кроме;
}

Исключение IP-адресов в VPLS или мостовом трафике уровня 2

Для следующих условий соответствия моста VPLS и уровня 2 в серии MX только маршрутизаторы, вы можете включить ключевое слово except, чтобы указать, что совпадение происходит для поля IP-адреса, которое не соответствует указанному IP-адресу или префиксу:

ip-адрес адрес за исключением – обнаружено совпадение если исходный IP-адрес или целевой IP-адрес не соответствует указанному адрес или префикс.
IP-адрес источника адрес за исключением — Совпадение возникает, если исходный IP-адрес не соответствует указанному адресу или префиксу.
IP-адрес назначения адрес кроме — A совпадение происходит, если IP-адрес назначения не совпадает с указанным адресом или префиксом.

В следующем примере фильтрации трафика VPLS на маршрутизаторе серии MX совпадение возникает, если исходный IP-адрес попадает в диапазон исключений 55.0.1.0 / 255.0.255.0 и IP-адрес назначения соответствует 5172.16.5.0/8:

 [править]
брандмауэр {
    family vpls {
        filter fvpls {
            срок 1 {
                от {
                    айпи адрес {
                        55.0.0.0/8;
                        55.0.1.0/255.0.255.0 кроме;
                    }
                }
                тогда {
                    отсчитывать от -55 / 8;
                    отказаться;
                }
            }
        }
    }
}

Исключение MAC-адресов в VPLS или мостовом трафике уровня 2

Для следующих условий согласования трафика моста VPLS или уровня 2 вы можете включить ключевое слово except, чтобы указать, что совпадение происходит для поля MAC-адреса, которое не соответствует указанному MAC-адресу или префиксу:

Mac-адрес источника адрес за исключением — Совпадение происходит, если исходный MAC-адрес не соответствует указанному адресу или префиксу.
MAC-адрес назначения адрес кроме — A совпадение происходит, если MAC-адрес назначения не соответствует указанному адресу или префикс.

Для исключения всех адресов требуется явное совпадение по адресу ‘0/0’

Если вы укажете условие соответствия фильтра брандмауэра, которое состоит из одного или нескольких адресов – исключение условий соответствия (условия соответствия адресов, в которых используется ключевое слово except) но нет совпадающих условий совпадения адресов , пакеты, которые не сопоставить любой из настроенных префиксов не выполняет общую операцию сопоставления.Чтобы настроить брандмауэр условие фильтрации условий совпадения адресов-исключений для соответствия любому адресу, который не входит в список префиксов, включите явное совпадение 0/0, чтобы термин содержал совпадающий адрес.

В следующем примере фильтра брандмауэра для трафика IPv4 термин “доверенные адреса отправителя” не может отбросить соответствующий трафик, а счетчик INTRUDERS-COUNT отсутствует. из выходных данных команды рабочего режима show firewall :

 [править]
user @ host #  показать параметры политики
список-префиксов ДОВЕРЕННЫЕ-АДРЕСЫ {
    10.2.1.0 / 24;
    192.168.122.0/24;
}

[редактировать семейство межсетевых экранов inet filter protect-RE]
user @ host #  показать
срок от-доверенных-адресов {
    от {
        source-prefix-list {
            НАДЕЖНЫЕ АДРЕСА, кроме;
        }
        протокол icmp;
    }
    тогда {
        считать INTRUDERS-COUNT;
        отказаться;
    }
}
    term other-icmp {
        от {
            протокол icmp;
        }
        тогда {
            считать VALID-COUNT;
            принимать;
        }
    }
    термин все {
        затем примите;
    }

 [править]
user @ host #  запустить show firewall
Фильтр: protect-RE
Счетчики:
Имя пакетов байтов
ДЕЙСТВИТЕЛЬНЫЙ СЧЕТ 2770 70
Фильтр: __default_bpdu_filter__

Для того, чтобы условие фильтрации условий совпадения адресов-исключений совпадало с любым адресом, который отсутствует в списке префиксов, включите явное совпадение 0/0 в набор совпадений условия:

 [отредактируйте семейство брандмауэров inet filter protect-RE]
user @ host #  показать термин от доверенных адресов
от {
    source-prefix-list {
        0.0,0.0 / 0;
        НАДЕЖНЫЕ АДРЕСА, кроме;
    }
    протокол icmp;
}

С добавлением адреса префикса источника 0.0.0.0/0 к условию соответствия, термин от доверенных адресов отбрасывает соответствующий трафик, а INTRUDERS-COUNT счетчик отображается в выходных данных команды режима работы show firewall:

 [править]
user @ host #  запустить show firewall
Фильтр: protect-RE
Счетчики:
Имя пакетов байтов
ДЕЙСТВИТЕЛЬНЫЙ СЧЕТ 2770 70
ИНТРУДЕРС-СЧЕТ 420 5
Фильтр: __default_bpdu_filter__

Сопоставление любого поля IP-адреса с одним значением

Для трафика IPv4 и IPv6, а также для трафика моста VPLS и уровня 2 в серии MX только маршрутизаторы, вы можете использовать одно условие соответствия для соответствия одному адресу или значению префикса в поле IP-адреса источника или назначения.

Соответствие поля IP-адреса в трафике IPv4 или IPv6

Для трафика IPv4 или IPv6 вы можете использовать одно условие совпадения, чтобы указать один и тот же адрес или значение префикса, совпадающее с полем IP-адреса источника или назначения. Вместо Для создания отдельных условий фильтрации, которые задают один и тот же адрес для условий соответствия адреса источника и адреса назначения, вы используете только условие соответствия адреса. Соответствие происходит, если либо исходный IP-адрес , либо IP-адрес назначения совпадает с указанным адресом или префиксом.

Если вы используете ключевое слово except с условием соответствия адреса, совпадение происходит, если и – исходный IP-адрес и целевой IP-адрес. соответствует указанному значению до применяется исключение.

В термине фильтра брандмауэра, который определяет либо исходный адрес, либо условие совпадения адреса назначения, вы также не можете указать условие совпадения адреса.

Соответствие поля IP-адреса в VPLS или трафика моста уровня 2

Для трафика моста VPLS или уровня 2 только на маршрутизаторах серии MX можно использовать одно условие совпадения, чтобы указать тот же адрес или значение префикса, что и совпадение для любого поле IP-адреса источника или назначения.Вместо того, чтобы создавать отдельные условия фильтрации, которые укажите один и тот же адрес для условий соответствия IP-адреса источника и IP-адреса назначения, вы используете только условие соответствия IP-адреса. Происходит совпадение если , либо исходный IP-адрес , либо пункт назначения IP-адрес соответствует указанному адресу или префиксу.

Если вы используете ключевое слово except с условием соответствия IP-адреса, совпадение происходит, если и – исходный IP-адрес и целевой IP-адрес. соответствует указанному значению до применяется исключение.

В термине фильтра брандмауэра, который указывает либо IP-адрес источника, либо условие совпадения IP-адреса назначения, вы также не можете указать условие совпадения IP-адреса.

Сопоставление поля адреса с несмежными префиксами

Только для трафика IPv4 укажите одно условие сопоставления для сопоставления IP-источника или назначения поле адреса на любой указанный префикс. Префиксы не обязательно должны быть смежными. Тот есть, префиксы под адресом источника или адресом назначения совпадают условия не обязательно должны быть смежными или соседними друг с другом.

В следующем примере совпадение происходит, если адрес назначения совпадает либо с префиксом 10.0.0.0/8, либо с префиксом 192.168.0.0/32:

 [отредактировать inet-фильтр семейства брандмауэров filter_on_dst_addr term term5 из]
user @ host #  установить адрес назначения 10.0.0.0/8
user @ host #  установить адрес назначения 192.168.0.0/32
user @ host #  показать
адрес назначения {
    адрес назначения 10.0.0.0/8;
    адрес назначения 192.168.0.0/32;
}

Порядок, в котором вы указываете префиксы в условии соответствия, не имеет значения.Пакеты сравниваются со всеми префиксами в условии соответствия, чтобы определить, происходит совпадение. Если префиксы перекрываются, используются правила наибольшего совпадения, чтобы определить, соответствует ли совпадение имеет место. Условие совпадения несмежных префиксов включает неявный оператор 0/0 except, что означает, что любой префикс, не соответствующий ни одному префиксу, включенному в совпадение Условие явно считается несоответствующим.

Поскольку префиксы не зависят от порядка и используют правила наибольшего совпадения, более длинные префиксы относить более короткие, если они одного типа (независимо от того, указали вы except или нет).Это потому, что все, что соответствует более длинному префиксу, также будет соответствовать короче.

Рассмотрим следующий пример:

 [отредактировать inet-фильтр семейства брандмауэров filter_on_src_addr term term1 из]
адрес источника {
    172.16.0.0/10;
    172.16.2.0/24 кроме;
    192.168.1.0;
    192.168.1.192/26 кроме;
    192.168.1.254;
    172.16.3.0/24; # проигнорировано
    10.2.2.2 за исключением; # проигнорировано
}

В условиях совпадения адресов источника два адреса игнорируются. Модель 172.Значение 16.3.0 / 16 игнорируется, потому что оно попадает под адрес 172.16.0.0/10, который имеет тот же тип. Значение 10.2.2.2 except игнорируется, поскольку оно подпадает под неявное значение 0.0.0.0/0, за исключением совпадения.

Предположим, этот фильтр межсетевого экрана оценивает следующий исходный IP-адрес:

Исходный IP-адрес 172.16.1.2. Этот адрес соответствует префиксу 172.16.0.0/10, и, таким образом, выполняется действие в операторе then.
Исходный IP-адрес 172.16.2.2 – этот адрес соответствует префиксу 172.16.2.0/24. Поскольку этот префикс инвертирован (то есть включает ключевое слово except), происходит явное несоответствие . Оценивается следующий член в фильтре, если он есть. Если терминов больше нет, пакет отбрасывается.
Исходный IP-адрес 10.1.2.3 – Этот адрес не соответствует ни одному префиксов, включенных в условие адреса источника. Вместо этого он соответствует неявный 0.0.0.0/0, за исключением конца списка префиксов, настроенных в соответствии с условием совпадения адреса источника, и считается несоответствием.
Оператор 172.16.3.0/24 игнорируется, поскольку он попадает под адрес 172.16.0.0/10 – оба они одного типа.
Оператор except 10.2.2.2 игнорируется, поскольку он входит в неявный оператор 0.0.0.0/0 except в конце списка настроенных префиксов при условии совпадения адреса источника.

Наилучшая практика:

Если термин фильтра брандмауэра включает в себя условие совпадения адреса адреса отправителя , а последующий термин включает условие совпадения адреса источника адреса для того же адреса, пакеты могут быть обработаны последним термином, прежде чем они будут оценены любыми промежуточными условиями.В результате пакеты которые должны быть отклонены промежуточными условиями, могут быть приняты вместо этого, или пакеты, которые должен быть принят, может быть отклонен.

Чтобы этого не произошло, мы рекомендуем сделать следующее. Для каждого межсетевого экрана термин фильтра, который содержит условие совпадения адреса отправителя и адреса , замените этот термин двумя отдельными терминами: один содержит условие совпадения «исходный адрес адрес », а другой – условие совпадения «исходный адрес адрес ».

Сопоставление поля адреса со списком префиксов

Вы можете определить список префиксов адресов IPv4 или IPv6 для использования в политике маршрутизации оператор или в условии соответствия фильтра межсетевого экрана без сохранения состояния, которое оценивает адрес пакета поля.

Чтобы определить список префиксов адресов IPv4 или IPv6, включите оператор prefix-list prefix-list .

 список префиксов  имя  {
      ip-адресов ;
    применить-путь  путь ;
}

Вы можете включить выписку на следующих уровнях иерархии:

После того, как вы определили список префиксов, вы можете использовать его при указании фильтра межсетевого экрана. условие соответствия на основе префикса адреса IPv4 или IPv6.

 [изменить семейство брандмауэров  имя семейства  фильтр  имя-фильтра  термин  имя-термина ]
от {
    source-prefix-list {
          списки префиксов ;
    }
    destination-prefix-list {
          списки префиксов ;
    }
}

Полное руководство по французским цветам

Цвета по-французски кажутся легкими для изучения. В конце концов, это просто словарный запас, который нужно запомнить, верно?

Pas tout à fait (Не совсем).

Цвета – это не просто практический способ описания вещей. Они также могут добавить оттенок и нюанс к вашим знаниям о культуре и пролить свет на ряд распространенных выражений.

Давайте подробнее рассмотрим цвета французского языка

Французские правила цвета

В любом сообщении в блоге о цветах, конечно же, должен быть список наиболее распространенных цветов. Но прежде чем я это сделаю, я хочу поговорить о том, как цвета используются во французском языке.

Как правило, все цвета во французском языке являются существительными мужского рода : le bleu , le rouge , le rose и т. Д. Пример: « Quelle est ta couleur préférée? »« Ле роза. »(« Какой твой любимый цвет? »« Розовый »)

Однако, как вы могли заметить в этом примере, слово «цвет» во французском языке женского рода – la couleur . Вздох….

Итак, можно сказать, J’aime la couleur de ses yeux. (Мне нравится цвет его глаз.) Или J’aime le bleu de ses yeux. (Обожаю голубизну его глаз.)

Однако в большинстве случаев цвета используются как прилагательные. В этом случае они следуют правилу французской грамматики, соглашаясь с изменяемыми существительными. Это означает, что недостаточно знать, что blanc означает «белый»; если существительное женского рода, blanc становится blanche .

И, как вы, наверное, догадались, это еще не все.Если существительное стоит во множественном числе, blanc превращается в blank или blanc .

Хорошая новость в том, что, в отличие от blanc , , чтобы большинство французских цветов соответствовали существительным женского рода, вам просто нужно добавить букву «е» в конце. Например, bleu становится bleue .

И цвета, которые уже оканчиваются на «е», остаются неизменными, независимо от того, является существительное мужского или женского рода (конечно, вам все равно нужно добавить к ним букву «s», если они используются во множественном числе).

Однако из этих правил есть два исключения: оранжевый (оранжевый) и маррон (коричневый) НИКОГДА НЕ МЕНЯЙТЕСЬ. Независимо от пола или количества того, что они изменяют, они остаются прежними.

Например:

Мишель в двух марронах и белых шортах, и Даниэль в трех марронах и четверых китайских нуар. (У Мишель две коричневые собаки и одна белая собака, а у Даниэль три коричневых собаки и четыре черных собаки.)

Tu veux terminer ce paquet de bonbons? J’aime toutes les autres couleurs – les rouges, les verts, les jaunes, mais je déteste les bonbons orange. (Хочешь закончить этот пакет с конфетами? Мне нравятся все другие цвета – красный, зеленый, желтый, но я ненавижу оранжевые конфеты.)

Французские цвета подчиняются одному простому правилу грамматики: они всегда идут после существительных, которые они модифицируют, , за редким исключением по поэтическим причинам.

Теперь, когда это не так, давайте взглянем на список самых распространенных цветов во французском языке.

Самые распространенные цвета на французском языке

Не знаете, как будет по-французски красный, желтый или синий?

Вот самые распространенные французские цвета и их перевод:

Как говорить о цветах по-французски

От практического, технического и поэтического – есть много способов точно или лирически описать цвет.

Но есть загвоздка. Если вы используете наречие с французским цветом, цвет больше не должен согласовываться с существительными, которые его используют. Следовательно, в сочетании с цветом эти наречия всегда будут в их единственной, мужской форме.

Например: Pour son enterrement de vie de jeune fille, Patricia porte une perruque vert clair. (На девичник Патрисия носит светло-зеленый парик.)

Поскольку perruque – существительное женского рода, прилагательное (я), связанное с ним, обычно должно отражать это. Но поскольку цвет ( верт, ) изменен наречием ( clair ), это не так.

Вот другой пример: Au zoo de Vincennes, Charles a passé longtemps à поклонник les plumes bleu foncé de l’ara hyacinthe . (В зоопарке Винсеннеса Чарльз долго любовался темно-синими перьями гиацинтового ара.)

Итак, имея в виду этот удивительный урок грамматики, вот несколько полезных слов для разговора о цветах на французском:

foncé – тёмный. Пример: Халат – это верхняя одежда. (Ее платье темно-зеленое.)

clair – светлый. Пример: Les yeux de Paul sont bleu clair. (Глаза Пола голубые.)

fluo – флуоресцентный. Пример: В начале 90-х годов, флуоресцентные цвета в моде. (В начале 1990-х годов флуоресцентные цвета были очень популярны)

fade – блеклый, размытый. Пример: Le papier-peint du salon était fade.Sylvie avait très envie de l’arracher des murs. (Обои в гостиной были выцветшими. Сильви захотелось сорвать их со стен.)

– âtre – -иш. Этот суффикс может использоваться с любым цветом на французском языке. Хотя суффикс «-ish» в английском языке может быть нейтральным или неформальным, во французском он часто звучит немного литературно или поэтично. Вы часто будете видеть цвета, описанные таким образом в книгах или стихах. Пример: Il faisait très froid. Les lèvres de Joachim étaient bleuâtres.Sandrine avait très peur. (Было очень холодно. Губы Иоахима были голубоватыми. Сандрин очень боялась.)

Эта ветка раскрывает некоторые очень интересные вещи о -âtre . Следует иметь в виду, что это может быть истолковано как уничижительное в ситуации, когда было бы больше смысла описывать что-либо неизмененным цветным словом. Например, если вы говорите, что у кого-то рубашка jaunâtre , это можно понимать как размытую или странный или неприятный оттенок желтого; в противном случае, почему бы просто не описать его как jaune ? Конечно, все зависит от контекста, как вы можете видеть из примера, который я привел с губами Иоахима.

vif – яркий (буквально живой). Пример: Elles se sont teint les cheveux en rose vif. (Выкрасили волосы в ярко-розовый цвет.)

une nuance – оттенок. Если вы недавно были во французском книжном магазине (лично или в Интернете), вы, вероятно, видели французский перевод печально известной серии «Пятьдесят оттенков серого»: Cinquante Nuances de Grey .

Если вы хотите узнать больше о французских цветах и более продвинутую цветовую лексику французского языка, этот сайт – отличный ресурс.

Красочное исключение: речь идет о волосах

Французские цвета, которые я перечислил, являются основными, которые можно использовать практически для чего угодно. Но когда дело доходит до описания физических характеристик человека, это не всегда так.

Когда вы говорите о чьем-то цвете волос, вы используете следующие слова:

les cheveux…

Обратите внимание, что все они представлены во множественном числе мужского рода, поскольку они должны соответствовать cheveux .

Для необычных цветов волос на французском языке просто используйте стандартное слово цвета. Если вы хотите указать, что волосы окрашены в определенный цвет, вы можете сказать « colorés» и «». Например, Meagan a les cheveux colorés en bleu.

Если вы хотите поговорить о людях с определенным цветом волос, используйте слова цвета волос, как в английском:

Для других цветов просто скажите aux cheveux noirs / gris / violets и т. Д.

Обратите внимание, что хотя мы используем слово brun (e) , чтобы говорить о каштановых волосах, карие глаза по-прежнему являются обычным названием цвета, marron .

Французские выражения с цветами

Во французском языке много-много выражений с использованием цветов. Вот некоторые из самых распространенных.

De quelle couleur est…? – Какого цвета…? Пример: De quelle couleur est ton hamster?
haut (e) en couleur – красочный. Это можно использовать в прямом и переносном смысле. Пример: C’était une soirée haute en couleur .
changer de couleur –для изменения цвета. Пример: Dans le Magicien d’Oz, Dorothée et ses amis voient un cheval qui change de couleur. (В «Волшебник страны Оз», Дороти и ее друзья видят лошадь, меняющую цвет.)
dans le rouge – проблема / ниже лимита вашего банковского счета . Пример: Je dois acheter ces chaussures! Mais si je les achète, je serai dans le rouge. (Я должен купить эти туфли! Но если я куплю их, я перерасходую средства на моем банковском счете).
le tapis rouge – красная ковровая дорожка.
être rouge compare – быть красным, как помидор (загореть или покраснеть). Это эквивалент быть красным как свекла / быть красным как свекла.
rougir – покраснеть / покраснеть.
être sur la liste rouge – чтобы иметь номер телефона, не указанный в списке.
le Petit Chaperon rouge – Красная Шапочка.
un poisson rouge – золотая рыбка.
le rouge à lèvres – губная помада
être rouge de colère – красный (покрасневший) с гневом
être mete 90 – красный цвет
un gilet jaune – светоотражающий жилет, а теперь еще и человек, который носит его по политическим причинам (мы вернемся к этой фразе чуть позже).
un jaune d’œuf – яичный желток.
un rire jaune / rire jaune – неохотный, вынужденный или горький смех / неохотный, насильственный или горький смех. Обратите внимание, что это может быть существительное или фразовый глагол. Это выражение часто используется во французской литературе, и я его обожаю. «Mais regarde notre ami Gilles, qui est habillé avec tellement d’excentricité ce matin! »Fixant la foule, Gilles a ri jaune. («Посмотрите на нашего друга Жиля, который сегодня утром так эксцентрично оделся!» Глядя в толпу, Жиль вынужденно рассмеялся.).
un bleu – синяк. Пример: Pauvre Louise, elle est tombée et maintenant elle a un bleu. (Бедная Луиза – она упала и теперь у нее синяк.)
bleu – мясо приготовлено очень редко. Пример: Vous le voulez comment, votre steak? Bien cuit? Saignant? – Bleu, ответный вампир. («Как вы хотите свой стейк? Хорошо прожаренный? Редкий?» «Очень редко», – ответил вампир.)
le bleu – сыр с плесенью.
un bleu de travail – комбинезон или комбинезон рабочий.
escapeir une peur bleue de quelque selected / quelqu’un – смертельно бояться или что-то / кого-то. Пример: J’ai une peur bleue d’araignées. (Я смертельно боюсь пауков.)
vert (e) – еще не созрело. Пример: Ne cueillez pas ces pommes, elles sont toujours vertes. (Не срезайте эти яблоки с дерева, они еще не созрели.)
un citron vert – лайм. Да, это буквально означает «зеленый лимон». Почему нет?
donner le feu vert à quelqu’un / quelque selected – дать кому-то / чему-то добро / одобрить что-то. Пример: Правление без ограничений для пластика. (Правительство одобрило закон, ограничивающий пластиковые отходы.)
un espace vert – зеленая зона (парк, сад и др.)). Пример: Dans les villes, les espaces verts sont specific important important. (Зеленые насаждения особенно важны в городах.)
être vert de jalousie – зеленеть от зависти.
être vert de rage – быть в ярости. Буквально зеленеть от ярости. Как показывают этот и предыдущий примеры, зеленый цвет часто используется для выражения очень сильных эмоциональных реакций.
un numéro vert – бесплатный номер.
adeir la main verte – иметь зеленый палец (уметь заставлять вещи расти).
une orange – апельсин (фрукт).
le (vin) rouge – красное вино.
le (vin) blanc – вино белое. Пример: Arthur s’est assis au comptoir et a commandé un blanc. (Артур сел в баре и заказал бокал белого вина.)
le rosé – розовое вино.
un examen blanc – пробный / практический тест.
noir et blanc – черно-белый. Обратите внимание, что, используя эту фразу, вы должны подумать, можете ли вы просто использовать ее для описания цветов или процесса. Например, une photography noir et blanc – это черно-белая фотография, но un film en noir et blanc включает en , потому что она была снята в черно-белом режиме.
Noir sur blanc – Там написано черным по белому.(Это ясно, бесспорно.)
une nuit blanche – бессонная ночь. Это может означать, что вы просто не можете заснуть или что вы не спали, изучая / волнуясь / гуляя и т. Д. Каждый октябрь в Париже проводится Nuit Blanche, ночной фестиваль искусства и музыки, проводимый по всему городу. .
une arme blanche – клинок (нож и др.).
Avoir carte blanche – карт-бланш, разрешение делать все, что вы хотите.
Blanche-Neige – Белоснежка.
Un film noir – Атмосферный детектив или криминальный фильм.
le noir – темнота
la peur du noir – страх темноты. Пример: Beaucoup d’enfants ont peur du noir. (Многие дети боятся темноты.)
Avoir un œil au beurre noir – синяк под глазом.
broyer du noir – чувствовать себя подавленным, подавленным.
être noir de monde – многолюдно, упаковано. Буквально для того, чтобы где-то было столько людей, что толпа превратилась в черную массу. Пример: À cause du mouvement social, la gare était noire de monde. (Из-за забастовки транспорта вокзал был очень переполнен.)
le marché noir – черный рынок.
Un noir d’encre – чернильно-черный, черный как ночь.
un roman noir – криминальный или детективный роман.
travail au noir (чаще travail au black ) – работать не по книгам / под столом (выплачивается без вашего заявления начальником / работодателем). Пример: Les babysitters travaillent souvent au noir. (Няням часто платят под столом.)
être gris / grise – быть навеселе (слегка пьяным).
La nuit, tous les chats sont gris – Мы все одинаковы, когда выключаешь свет. Буквально: «Ночью всякая кошка серая».
un mariage gris – Брак по расчету, обычно для иммиграционных целей.
un marron – каштан.
une rose – роза (цветок).
à l’eau de rose – излишне сентиментально. Буквально «пахнет розовой водой». Это часто используется для описания книг или телесериалов, всегда уничижительно (даже если они тайно нравятся многим людям).Пример: Monique aime lire des romans a l’eau de rose. (Моник любит читать излишне сентиментальные романы.)
le téléphone rose – горячая линия для секса.
voir la vie en rose – Чтобы увидеть жизнь в позитивном ключе или увидеть жизнь через розовые очки.

А теперь мое любимое французское цветное слово…

la grisaille – серость. Это слово используется для описания пасмурной, пасмурной, мрачной погоды и общей атмосферы, которая создается. Очень часто можно услышать, что это связано с погодой в Париже, где часто бывает хотя бы несколько пасмурных часов в день. Знаменитые сланцевые крыши города, которые очень распространены во многих районах, добавляют ему серости. La grisaille не всегда используется в положительном контексте – на самом деле, он имеет тенденцию быть отрицательным или в лучшем случае нейтральным. Но лично dans la grisaille parisienne, je vois la vie en rose! (В серости Парижа я вижу жизнь счастливой!).

Значение цветов во французском языке Французский флаг состоит из трехцветных полос синего, белого и красного цветов.
До сих пор мы говорили о буквальном и переносном значениях цветов во французском языке. Но все культуры придают цветам и другое значение.
Французы обычно придерживаются тех же коннотативных определений цветов, что и люди в остальном западном мире. Например, белый цвет символизирует чистоту, поэтому большинство французских невест носят его. Красный – это цвет страсти или опасности, поэтому предупреждающие знаки, знаки остановки, а также сексуальные платья и помады – это этот цвет.Зеленый – это цвет, связанный с природой и благополучием, и так далее. Если вы хотите повторить или ознакомиться с основными значениями цветов в западной культуре, вот статья, которая может вам помочь.
Но помимо этого, национальная идентичность и повседневная жизнь тоже играют роль. Итак, когда вы читаете / смотрите / слушаете что-то из Франции, или если вы посещаете или живете во Франции, вы заметите, что помимо их буквального значения и коннотации, связанной с западной культурой, есть некоторые цвета, которые имеют особое значение. .
Самый примечательный на самом деле представляет собой комбинацию трех цветов: bleu, blanc, rouge (синий, белый, красный). Это цвета французского флага (всегда указываются в этом порядке, поскольку именно так они появляются на флаг). Иногда, особенно в историческом контексте, это трио называют la tricolore (трехцветный флаг).
Когда нынешний французский флаг появился после революции 1789 года, синий и красный были цветами Парижа, а белый – цветом королевского Дома Бурбонов.По сути, флаг поощрял единство между королем и остальным населением. К сожалению, это не закончилось хорошо….
Сегодня la tricolore символизирует национальную гордость и единство. Он никогда не внушает пылкого патриотизма так, как флаг США; вместо этого французы рассматривают флаг как напоминание о том, что все французские граждане должны быть равны. Это идеал. Иногда можно услышать фразу bleu, blanc, beur – синий, белый, арабский (beur – это verlan (обратный сленг) для арабского ).Хотя единственная группа меньшинств, упомянутая здесь, – это люди североафриканского происхождения, подразумевается, что все люди – французы, независимо от их этнической принадлежности или цвета кожи.
По отдельности, bleu и rouge также имеют особое значение для французов.
Les Bleus – национальная футбольная команда. В отличие от флага, разговоры о Les Bleus часто вызывают чувство национальной гордости. Во время матча или даже в какой-то другой момент, когда он может показаться подходящим, вы, вероятно, услышите одну из любимых фраз французов, которые повторяются на террасах кафе и в других местах скопления людей: Allez les Bleus! (Давай блюз!) .Как и флаг, команда вызывает идеалистическое чувство равенства, поскольку игроки принадлежат к разным этническим, расовым, религиозным и социальным группам.
К сожалению, я говорю «идеальный», потому что, как и в большинстве мест на Земле, равенство на самом деле не всегда так. Согласно французскому законодательству, все граждане имеют равные права, но во французской культуре существует различная дискриминация. Например, в последнее время наблюдается рост антисемитизма. Добавьте к этому, казалось бы, нескончаемое предубеждение против иммигрантов второго или третьего поколения из таких мест, как Северная Африка и Африка к югу от Сахары, особенно тех, кто живет в la banlieue (бедные пригороды вокруг Парижа; примерно эквивалент «Внутренний город» в США).Также существуют предубеждения против других групп иммигрантов, социальных классов, пола, сексуальной ориентации и так далее.
На самом деле, многие цвета можно использовать уничижительно, чтобы описать цвет кожи людей. Как правило, если вам не нужно описывать кого-то в контексте, где расовая принадлежность важна для идентификации – например, если вы сообщаете о пропавшем без вести человеке, избегайте этого. Если вам все же нужно описать цвет кожи человека, никогда не говорите просто « un / une [+ color]». По-французски это расизм.Вместо этого, скажем, C’est un homme / une femme blanc / blanche / noir / noire . НИКОГДА не описывайте кого-либо как jaune – это расистский способ описания людей азиатского происхождения; скажите вместо этого asiatique .
Нельзя сказать, что Франция – особенно ненавистная страна. Просто предрассудки, к сожалению, можно найти где угодно и по любой причине. По крайней мере, французы склонны рассматривать идеал как общество, в котором его не существует, даже если они не всегда могут достичь этого идеала.
Еще один цвет, который сам по себе имеет особое значение для французов, – это rouge . Для французов несколько цветов связаны с политикой или политическими проблемами, и красный – самый важный. Он был связан с крайне левыми (социалистами, коммунистами и другими партиями), по крайней мере, с середины до конца -19 ^{-х годов} века.
Верты (Партия зеленых) – еще одно политическое движение, связанное с цветом.Как вы уже догадались, это левые, которые борются за экологические проблемы.
В настоящее время у другого цвета есть сильные политические ассоциации для французов – ну, в определенной форме. Возможно, вы слышали о «желтых жилетах» (здесь, во Франции, они называются Gilets Jaunes ). Жилет Gilets Jaunes получил свою «униформу» – вид желтого жилета, который вы используете, чтобы оставаться на виду на дороге в ночное время, потому что его легко найти и он доступен практически для любого бюджета. Они являются частью движения, которое противостоит тому, что они считают необоснованными налогами и повышением цен на различные товары, от счетов за газ до продуктовых магазинов.Внутри движения есть несколько вариаций: одни люди хотят, чтобы правительство помогало бедным и рабочему классу, а другие просто хотят смотреть, как горит мир. Имея это в виду, желтые жилеты могут означать разные вещи для разных людей, но я не думаю, что желтые светоотражающие жилеты снова станут полностью нейтральной одеждой надолго!
Интересно отметить, что розовый цвет во Франции часто ассоциируется с сексуальным или сентиментальным. Возможно, вы помните из списка выражений, что le téléphone rose – это линия секса, а un roman / une série à l’eau de rose означает сентиментальный роман или телесериал (вы можете использовать à l ‘eau de rose , кстати, описывает практически все, что слишком сентиментально).
Какие цвета любят французы? Синий – любимый цвет французов.
Все люди разные, и во Франции нет жестких правил о том, какие цвета следует и не следует носить. Тем не менее, когда дело доходит до того, что обычно считается модным с точки зрения дизайна интерьера и моды, французы, особенно парижане, предпочитают более приглушенный вид. Например, типичная парижская квартира может иметь паркетный пол (особенно если это старое здание), белые стены с некоторыми произведениями искусства или полками и, возможно, несколько ярких акцентов.
Что касается одежды, то хотя некоторые стили, такие как уличный, этнический или гламурный, являются исключением, большинство традиционных французов предпочитают утонченные и хорошо сделанные, вневременные вещи или модные фасоны в более нейтральных цветах (черный, джинсовая ткань и т. Д.) ). Тем не менее, французы восхищаются людьми с уникальным чувством стиля, которое работает, даже если они могут не копировать этот стиль.
Согласно недавнему опросу , любимый цвет французов – синий.Вы можете подумать, что это как-то связано с голубым, бланком, румянцем или Les Bleus, но на самом деле синий цвет является любимым цветом во всем мире. Получается, что когда дело доходит до цветов, французы обычно не сходят с ума … и не всегда voir la vie en rose!
Кстати, давайте закончим самой известной французской песней о цветах – великолепной песней Эдит Пиаф La Vie en Rose , которую должна включать каждая статья о французских цветах!
А ты? Quelle est ta couleur preférée? Et vois-tu la vie en rose?
Синдху и тренер Пак радостно подшучивают над медалью Токио
Через несколько часов после полуфинала, когда П.В. Синдху не выдержала и рыдала из-за упущенного шанса в борьбе за золото, тренер Пак Тхэ Санг прорвался сквозь мрак своим простым слова: Между бронзовой медалью и четвертым местом огромная разница.
Он щелкнул переключателем в Синдху. У нее не было дня, чтобы собраться, смахнуть пыль с поражения и бросить все, что у нее было, чтобы вернуть медаль. Это очаровательная динамика тренера и игрока, не ограниченная приглушенным согласием и уважительными кивками. Улыбаясь на экране Zoom из Токио в трехцветных свитерах через день после завоевания бронзовой медали, один рассказал другому о росте его популярности в стране.
Понедельник Результаты | Ключевые даты | Спортсмены | Отслеживание медалей | Полное расписание | Последние результаты
«Теперь ты звезда Индии», – усмехнулся Синдху, поворачиваясь к Паку.”Кто, я?” он ахнул и драматически прикрыл рот при этой новости.
«Я как тренер впервые получил олимпийскую медаль, – сказал он, – когда я начал тренировать Синдху, она уже была большой звездой. Я почувствовал небольшое давление. Тогда я сказал себе: “Я могу попытаться сделать Синдху золотым медалистом”. Мы потерпели неудачу. Но я думаю, что бронза – это очень, очень важно … “он делает паузу, чтобы подобрать правильное слово. «Медаль», – с полезной улыбкой предложил Синдху.
Кореец использует свой указательный палец для воздушной прокрутки, чтобы показать, что его завалили сообщениями, прежде чем сделать быстрый намасте в благодарность за поддержку.Они работают вместе уже полтора года, и Синдху рассчитывает, что Пак восполнит пробелы в ее игре, так же как он обращается к ней за помощью в формулировании своих мыслей.
Синдху и ее новый тренер Пак Тэ Сан позируют перед камерами. Getty Images
«Мы всегда мечтали получить медаль», – сказал Синдху на встрече, организованной Ассоциацией бадминтона Индии в понедельник. после полуфинала … Мне было грустно, эмоции было трудно контролировать, но его (Пак) слова меня действительно подтолкнули.Я проснулся (в воскресенье утром) с мыслью, что у меня есть еще один шанс, он еще не закончился. Медаль – это медаль, поэтому я просто хотел выложиться по полной ».
Запрос о возможном золоте в 2024 году дает быстрый удар кулаком от 42-летнего Пак, и Синдху милостиво отбрасывает его в сторону, желая« выжить ». в данный момент ». Она обращается к Пак с вежливым префиксом« мистер ». Уважение взаимное, а подшучивание – свободное.
« Он выучил термин аарам се (будь спокоен) », – говорит Синдху.«Он использует его во время ключевых моментов ралли, чтобы напомнить мне, что это еще не конец, и я должен сохранять спокойствие. На самом деле мы знаем друг друга уже давно, с тех пор, как он работал с корейской командой. У нас есть понимание и даже если это просто зрительный контакт, я знаю, что он хочет, чтобы я играл ».
Парк перебивает, чтобы пошутить, что иногда забывает смотреть в глаза, даже советы, которые он выкрикивает во время матчей, остаются незамеченными. «Иногда я кричал:« Синдху, играй это или не делай этого », но она меня не слышала.«
2 Связанные
Синдху смеется над обвинением. За три года она работала с тремя тренерами.« Это были Мулё (Хандойо), Ким (Джи Хён) и Пак », – говорит она, перебирая имена». Было много взлетов и падений. В моей игре многое изменилось, я многому научился и набрался опыта. (Мистер) Парк встречался со своей семьей всего за 13 дней с прошлого года. Он был со мной в Индии, очень много работал, и теперь ему очень хочется домой ».
Парк в этот момент дико кивает.«Моя трехлетняя дочь говорила мне:« Папа, пожалуйста, вернись ». Я пообещал им, что приеду в Корею. Число случаев Covid немного растет. Также путешественников из Индии могут попросить поместить на карантин », – говорит он с легким беспокойством.
Весь прошлый год Пак оставался в Хайдарабаде, тренируя Синдху всю неделю на стадионе Гачибоули и позволяя себе время от времени играть в гольф по воскресеньям.
«Конечно, я хочу продолжить с ним, у нас хорошее общение», – сказал Синдху в поддержку их партнерства.Затем она схватилась за плечо Парка. Они обмениваются улыбками, а она задает вопрос, который мы обычно оставляем для тех, кто для нас больше всего важен. “Ты вернешься, не так ли?”
Обзор фильтров межсетевого экрана
для коммутаторов серии EX | Junos OS
Фильтры межсетевого экрана предоставляют правила, определяющие, разрешать, запрещать или пересылать пакеты, проходящие через интерфейс на коммутаторе Ethernet серии EX Juniper Networks с адреса источника на адрес назначения. Вы настраиваете фильтры брандмауэра, чтобы определить разрешать, запрещать или пересылать трафик до того, как он входит или выходит порт, VLAN или интерфейс уровня 3 (маршрутизируемый), к которому применяется фильтр брандмауэра .Чтобы применить фильтр брандмауэра, вы должны сначала настроить фильтр, а затем применить его к порту, VLAN или интерфейс уровня 3.
Вы можете применять фильтры брандмауэра к сетевым интерфейсам, агрегированным Интерфейсы Ethernet (также известные как группы агрегации каналов (LAG)), интерфейсы обратной связи, интерфейсы управления, виртуальное управление Ethernet интерфейсы (VME) и маршрутизируемые интерфейсы VLAN (RVI). За информация о коммутаторах серии EX, которые поддерживают фильтр межсетевого экрана на эти интерфейсы, см. Коммутатор серии EX Обзор функций программного обеспечения.
Входящий фильтр брандмауэра – это фильтр который применяется к пакетам, поступающим в сеть. Выходной фильтр брандмауэра – это фильтр, который применяется к пакеты, выходящие из сети. Вы можете настроить фильтры брандмауэра подвергать пакеты фильтрации, маркировке классов обслуживания (CoS) (группировка схожие типы трафика вместе и обработка каждого типа трафика как класс с собственным уровнем приоритета обслуживания), и контроль трафика (контроль максимальной скорости отправляемого или получаемого трафика на интерфейсе).
Типы фильтров межсетевого экрана
Следующие типы фильтров межсетевого экрана поддерживаются для серии EX переключатели:
Фильтр межсетевого экрана порта (уровень 2) – фильтры межсетевого экрана порта применяются к портам коммутатора уровня 2. Вы можете применить фильтры брандмауэра портов как во входящем, так и в исходящем направлениях физического порта.
Фильтр межсетевого экрана VLAN – фильтры межсетевого экрана VLAN обеспечивают контроль доступа для пакетов, которые входят в VLAN, передаются в VLAN или оставьте VLAN. Вы можете применять фильтры брандмауэра VLAN в обоих направления входа и выхода в сети VLAN.Фильтры межсетевого экрана VLAN применяется ко всем пакетам, которые пересылаются или пересылаются от VLAN.
Маршрутизатор (уровень 3) фильтр межсетевого экрана. Можно применить фильтр межсетевого экрана маршрутизатора как во входящем, так и в исходящем направлениях на уровне 3 (маршрутизируемых) интерфейса и маршрутизируемые интерфейсы VLAN (RVI). Вы можете подать заявку фильтр межсетевого экрана маршрутизатора во входящем направлении по шлейфу интерфейс (lo0) тоже. Фильтры межсетевого экрана, настроенные на возвратную петлю интерфейсы применяются только к пакетам, которые отправляются на маршрутизацию ЦП двигателя для дальнейшей обработки.
Вы можете применить фильтры брандмауэра порта, VLAN или маршрутизатора к и трафику IPv4 и IPv6 на следующих коммутаторах:
Переключатель EX2200
Переключатель EX3300
Переключатель EX3200
Переключатель EX4200
Переключатель EX4300
Переключатель EX4500
Переключатель EX4550
Переключатель EX6200
Переключатель EX8200
Для получения информации о фильтрах межсетевого экрана, поддерживаемых различными коммутаторами, см. Поддержка платформой для фильтра брандмауэра Условия соответствия, действия и модификаторы действий на коммутаторах серии EX.
Компоненты фильтра межсетевого экрана
В фильтре межсетевого экрана вы сначала определяете тип адреса семейства (Ethernet-переключение, inet или inet6) и затем вы определяете один или несколько терминов, которые определяют критерии фильтрации (указано как условия с условиями совпадения) и действие (указано в качестве действий или модификаторов действий), которые необходимо предпринять в случае совпадения.
Максимальное количество терминов, разрешенных фильтром межсетевого экрана для Коммутаторы серии EX:
512 для коммутаторов EX2200
1436 для переключателей EX3300
Примечание:
На коммутаторах EX3300, если вы добавляете и удаляете фильтры с большим количество терминов (порядка 1000 или более) в одном коммите эксплуатации, установлены не все фильтры.Вы должны добавить фильтры за одну операцию фиксации и удалите фильтры в отдельной операции фиксации.
7 042 для коммутаторов EX3200 и EX4200 – по назначению путем динамического выделения адресуемой памяти троичного содержимого (TCAM) для фильтров межсетевого экрана.
На коммутаторах EX4300 следующее максимальное количество терминов поддерживаются для входящего и исходящего трафика, для файловых систем межсетевого экрана настроен на порт, VLAN и интерфейс уровня 3:
Для входящего трафика:
3500 терминов для фильтров межсетевого экрана, настроенных на порт
3500 терминов для фильтров межсетевого экрана, настроенных в VLAN
7000 терминов для фильтров межсетевого экрана, настроенных на уровне 3 интерфейсы для трафика IPv4
3500 терминов для фильтров межсетевого экрана, настроенных на уровне 3 интерфейсы для трафика IPv6
Для исходящего трафика:
512 терминов для фильтров межсетевого экрана, настроенных на порт
256 терминов для фильтров межсетевого экрана, настроенных в VLAN
512 терминов для фильтров межсетевого экрана, настроенных на интерфейсах уровня 3 для трафика IPv4
512 терминов для фильтров межсетевого экрана, настроенных на интерфейсах уровня 3 для трафика IPv6
Примечание:
Вы можете настроить максимальное количество терминов, только если вы настроить один тип фильтра межсетевого экрана (порт, VLAN или маршрутизатор (Layer 3) фильтр межсетевого экрана) на коммутаторе, и когда контроль шторма не включен на любом интерфейсе в коммутаторе.
1200 для переключателей EX4500 и EX4550
1400 для переключателей EX6200
32768 для переключателей EX8200
Примечание:
Динамическое выделение по запросу общего пространства TCAM в Коммутаторы EX8200 достигаются путем назначения блоков свободного пространства межсетевому экрану. фильтры. Фильтры межсетевого экрана делятся на два разных пула. Фильтры портов и VLAN объединены в пул (порог памяти для этот пул составляет 22 КБ), в то время как фильтры брандмауэра маршрутизатора объединяются отдельно (порог для этого пула – 32К).Назначение происходит на основе по типу фильтровального бассейна. Блоки свободного пространства могут быть разделены только между фильтры брандмауэра принадлежат к одному типу пула фильтров. Ошибка сообщение создается, когда вы пытаетесь настроить фильтр брандмауэра за пределами порог TCAM.
Каждый термин состоит из следующих компонентов:
Условия соответствия – укажите значения или поля, которые пакет должен содержать. Вы можете определить различные условия соответствия, включая поле IP-адреса источника, поле IP-адреса назначения, Протокол управления передачей (TCP) или протокол дейтаграмм пользователя (UDP) поле исходного порта, поле протокола IP, протокол управляющих сообщений Интернета (ICMP) тип пакета, флаги TCP и интерфейсы.
Действие – указывает, что делать, если пакет соответствует условия матча. Возможные действия: принять или выбросить пакет или для отправки пакета на конкретный интерфейс виртуальной маршрутизации. Кроме того, пакеты можно подсчитывать для сбора статистической информации. Если для термина не указано действие, действие по умолчанию – принять пакет.
Модификатор действия. Определяет одно или несколько действий для переключатель, если пакет соответствует условиям совпадения.Вы можете указать модификаторы действий, такие как количество, зеркалирование, ограничение скорости и классификация пакетов.
Обработка фильтра межсетевого экрана
Порядок терминов в конфигурации фильтра межсетевого экрана является важным.

Если пропадает звук на ресивере Триколор-ТВ GS 8305 или GS 8306

Приемник не реагирует на нажатия кнопок пульта

«Триколор Умный дом»: доступный, понятный, российский

Цифровое телевидение ИНСТРУКЦИЯ! Как отремонтировать ресивер. Читать всем, у кого проблемы с ресивером DVB-T2!

Задать вопросы о цифровом телевидении можно на форуме DVBpro

Настройка и организация каналов на ресиверах Триколор ТВ GS B520 и GS B522

Первичная настройка каналов.

Организация и сортировка каналов на ресиверах GS B522 и GS B520.

Триколор ТВ пишет Нет сигнала – что делать?

Нет сигнала на всех каналах, причины и решения

Принцип спутникового вещания. Диапазон частот C и Ku

“Подправьте антенну!” или “пропал сигнал со спутников”

Причины проблемы

Что делать, если проблема с отсутствием сигнала связана с вашим оборудованием?

Проблема в антенне “Триколор ТВ”

Естественные причины отсутствия сигналов

Как определить причину отсутствия сигнала спутниковой антенны Триколор?

Проверка настроек антенны Триколор.

Проверка обновлений для Триколор

Триколор ТВ нет сигнала на всех каналах – что делать

Действия по устранению сбоя

Вывод

Спутниковое ТВ не работает

Раньше не работало – первый запуск

Работал, но перестал

Светится ли индикатор на приемнике?

Застрял в карточке?

Провода подключены?

Пластина здорова?

Причины отсутствия сигнала Триколор ТВ

Поиск причины отсутствия сигнала в вашем оборудовании

Проблемы с антенной

Настройка антенны

Другие проблемы

Схема действий для определения причины

Решено: проблемы исходящего набора с новым префиксом

Триколор R / G / B на основе лазерного диода Коммуникация безопасного для глаз белого освещения со скоростью более 8 Гбит / с

Характеристики светодиодов RGB и поставляемого источника белого света

Индивидуальная двухточечная система VLC на основе R, G и B LD

Система WDM-VLC на основе источника смешанного белого света RGB-LD 8,8 Гбит / с

Условия соответствия фильтра межсетевого экрана на основе адресных полей | ОС Junos

Подразумеваемое соответствие по адресу ’0/0 except’ для соответствия фильтра брандмауэра Условия на основе адресных полей

Сопоставление поля адреса с маской или префиксом подсети

Обозначение маски подсети IPv4

Обозначение префикса

Длина префикса по умолчанию для адресов IPv4

Длина префикса по умолчанию для адресов IPv6

Длина префикса по умолчанию для MAC-адресов

Сопоставление поля адреса с исключенным значением

Исключение IP-адресов в трафике IPv4 или IPv6

Исключение IP-адресов в VPLS или мостовом трафике уровня 2

Исключение MAC-адресов в VPLS или мостовом трафике уровня 2

Для исключения всех адресов требуется явное совпадение по адресу ‘0/0’

Сопоставление любого поля IP-адреса с одним значением

Соответствие поля IP-адреса в трафике IPv4 или IPv6

Соответствие поля IP-адреса в VPLS или трафика моста уровня 2

Сопоставление поля адреса с несмежными префиксами

Сопоставление поля адреса со списком префиксов

Полное руководство по французским цветам

Синдху и тренер Пак радостно подшучивают над медалью Токио

для коммутаторов серии EX | Junos OS

Типы фильтров межсетевого экрана

Компоненты фильтра межсетевого экрана

Обработка фильтра межсетевого экрана

Добавить комментарий Отменить ответ

Рубрики
