противопожарная защита за подвесным потолком – Норма П.Б. противопожарная защита за подвесным потолком Добрый день, Уважаемые Читатели и коллеги! Тема нашего обсуждения сегодня

Добрый день, Уважаемые Читатели и коллеги! Тема нашего обсуждения сегодня – противопожарная защита за подвесным потолком. Вопрос в следующем – как уже ни раз говорилось в наших темах, нормы пожарной безопасности находятся в постоянной активной трансформации и могут претерпевать изменения до нескольких раз за один календарный год. По этому, необходимо постоянно держать руку на пульсе актуальных документов и последних принятых в действие изменениях к этим актуальным документам. Эта статья больше написана для категории Читателей – “Собственники зданий и сооружений” чем для нормативщиков или опытных проектировщиков. Дело в том, что многие из собственников помещений до сих пор пребывают в уверенности, что именно высота запотолочного пространства является диктующим фактором для определения необходимости монтажа там (за потолком) пожарных извещателей. То есть если более 40 сантиметров, то надо ставить извещатели, а если менее 40 сантиметров, то противопожарная защита за подвесным потолком не нужна. Даже при строительстве (отделке) помещений Собственники ставят строителям условия минимизации высот за потолочного пространства исходя из критического расстояния – 40 сантиметров.  Это неверно. На сегодняшний день, противопожарная защита за подвесным потолком не зависит от высоты запотолочного пространства! Противопожарная защита за подвесным потолком (причем не только ее наличие, а собственно сам тип защиты) зависит исключительно от наличия и количества горючей кабельной и иной нагрузки в запотолочном пространстве.

Для начала, приведем нормативную базу – СП5.13130.2009, Приложение “А” (обязательное), таблица “А2”, пункт 11, а также см. примечание к п. 11 под табличкой – норматив “противопожарная защита за подвесным потолком”.

11 Пространства за подвесными потолками и под двойными полами

при прокладке в них воздуховодов, трубопроводов с изоляцией, вы-

полненной из материалов группы горючести Г1 —Г4, а также кабе-

лей (проводов), не распространяющих горение (НГ) и имеющих код

пожарной опасности ПРГП1 (по [21]), в том числе при их совместной

прокладке(2):

11. 1 Воздуховодов, трубопроводов или кабелей (проводов) с объемом

горючей массы кабелей (проводов) 7 и более литров на метр кабель-

ной линии (КЛ), в том числе при их совместной прокладке – оборудуются установками АПТ, независимо от площади и объема;

11.2 Кабелей (проводов) типа НГ с общим объемом горючей массы от

1,5 до 7 л на метр КЛ – оборудуются установками АПС, независимо от площади и объема.

Примечание (2):

1 Кабельные сооружения, пространства за подвесными потолками и под двойными полами автоматическими установками не оборудуются (за исключением пп. 1—3):

а) при прокладке кабелей (проводов) в стальных водогазопроводных трубах или стальных сплошных коробах с открываемыми сплошными крышками;

б) при прокладке трубопроводов и воздухопроводов с негорючей изоляцией;

в) при прокладке одиночных кабелей (проводов) типа НГ для питания цепей освещения;

г) при прокладке кабелей (проводов) типа НГ с общим объемом горючей массы менее 1,5 л на 1 метр КЛ за подвесными потолками, выполненными из материалов группы горючести НГ и Г1.

2 В случае если здание (помещение) в целом подлежит защите АУПТ, пространства за подвесными потолками и под двойными полами при прокладке в них воздуховодов, трубопроводов с изоляцией, выполненной из материалов группы горючести Г1—Г4, или кабелей (проводов) с объемом горючей массы кабелей (проводов) более 7 л на 1 метр КЛ необходимо защищать соответствующими установками. При этом если высота от перекрытия до подвесного потолка или от уровня черного пола до уровня двойного пола не превышает 0,4 м, устройство АУПТ не требуется.

3 Объем горючей массы изоляции кабелей (проводов) определяется по методике ГОСТ Р МЭК 60332-3-22.

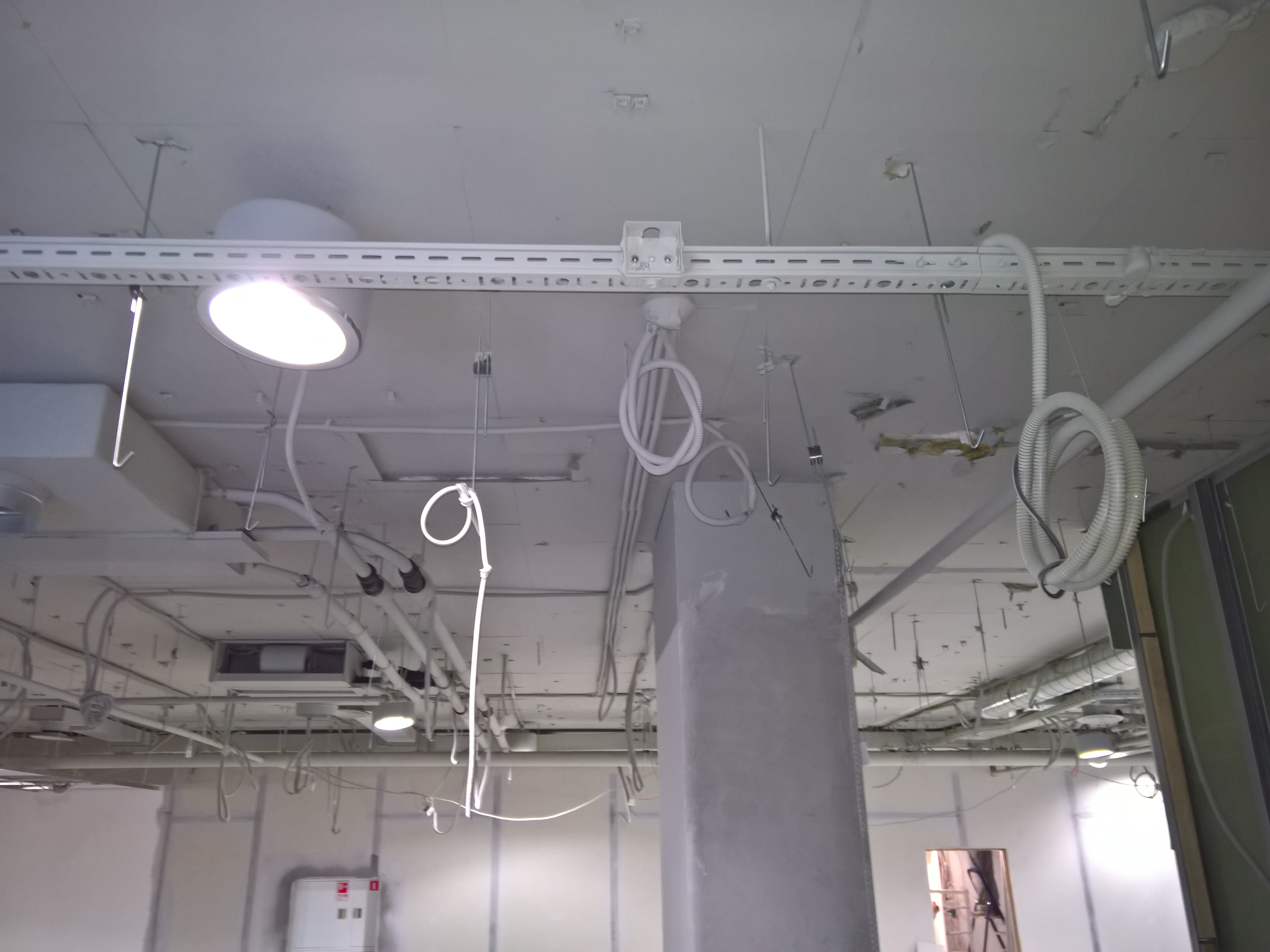

Теперь расшифруем все это ясным и понятным языком. Заглядываем за подвесной потолок, видим кабель для питания сетей освещения (светильники потолочные), также возможно какие то кабеля для розеточных групп, может существует кабель силовой к поэтажным щиткам освещения или прочим электрическим щитам, может быть кабель связи или компьютерные кабели или контрольные кабели для каких либо инженерных систем или какие то провода для охранной сигнализации. Мы выбираем участок кабельной трассы, где всей этой кабельной продукции собирается максимально много, проложенной в одном направлении на протяжении хотя бы одного метра, считаем количество и марки кабелей и проводов и аккуратно записываем данные в блокнотик. Далее, обращаемся к справочникам производителей кабельной продукции (рекомендую справочник Кольчугинского завода, который очень просто можно найти на их сайте) и напротив каждой из марок кабеля, проложенных за подвесным потолком и выписанных в блокнотик записываем показатель горючей массы на 1 погонный метр соответствующего кабеля или провода взятого из указанного справочника. Приведу некоторые имеющиеся у меня данные по горючей массе кабельной продукции на один метр  – скачайте здесь горючая масса  и пользуйтесь в расчетах. Далее – просто арифметика, т.е. например пучок из 10 штук кабеля марки ВВГнг-LS ВВГнг-LS ТУ 16.К71-310-2001 круглые жилы 0,66 кВ2х1,5 с горючей массой 0,044 литра на 1 погонный метр составит 10 х 0,044 = 0,44 л/1 метр КЛ. Вот и все – все просто. Далее подобным образом считаем кабель связи, потом компьютерный кабель и так далее. Далее, все полученные данные складываем – например, от силовых цепей – 0,44, плюс от компьютерных цепей – 0,55, плюс от кабеля связи – 0,70, плюс от контрольных кабелей – 0,55. Всего значит – 0,44+0,55+0,7+0,55 = 2,24 литра/1 погонный метр КЛ.  Вот эта цифра 2,24 и есть искомый нами параметр горючей нагрузки.

Теперь обращаемся к тексту выше описанного нами норматива “противопожарная защита за подвесным потолком”:

– если за потолком проложен кабель марок “НГ” и горючая нагрузка составляет до 1,5 литра на 1 метр КЛ, то извещатели за подвесным потолком ставить не нужно, то есть противопожарная защита за подвесным потолком не нужна;

– если за потолком проложен кабель марок “НГ” и горючая нагрузка в пределах от 1,5 до 7 литров на 1 метр КЛ, то необходимо защищать ПС в запотолочном пространстве, т. е. противопожарная защита за подвесным потолком необходима в виде независимого запотолочного шлейфа пожарной сигнализации;

– если за потолком проложен кабель марок “НГ” или не “НГ” (без разницы тут уже) и горючая нагрузка более 7 литров на 1 метр КЛ, то пространство за подвесным потолком необходимо ПТ, т.е., противопожарная защита за подвесным потолком в виде системы пожаротушения. Исключение составляет запотолочное пространство высотой менее 0,4 метра – там АПТ не делается (см. внимательно приложение норм – изложено выше), а там просто монтируется шлейф АПС, как бы горючая нагрузка составляла бы пределы от 1,5 до 7 литров на 1 погонный метр КЛ.

– если за потолком проложен кабель не “НГ”, а Вы не хотите монтировать пожаротушение, то Вы обязаны либо заменить этот кабель на “НГ”, либо поместить этот кабель в металлические трубы или металлические глухие короба. В этом случае, установка запотолочных пожарных извещателей никак не компенсируют нарушение в виде использования за потолком кабеля не “НГ”, проложенного не в трубах или коробах. Только пожаротушение может компенсировать такое нарушение.

Ну вот, собственно и все расчеты – все предельно просто и не вызывает вопросов. Если все таки вопросы или уточнения или возражения у Вас  появились, то пишите в комментариях – мы рассмотрим и продолжим диалог. Если все понятно и хорошо – ставьте “лайк” – чтобы поддержать наше стремление и далее писать подобные статьи. Копировать мою статью “противопожарная защита за подвесным потолком” для публикования на других ресурсах разрешаю при условии сохранения в тексте всех приведенных ссылок на наш сайт. Как обычно, приглашаю читать другие наши статьи по ссылкам:

 https://www.norma-pb.ru/p870/ – сколько пожарных извещателей ставить в отсеке ограниченном балками более 0,4 метра?

https://www.norma-pb.ru/p845/ – кабельные проходки «Стоп-огонь»

https://www.norma-pb.ru/p753/ – пожарный извещатель на стене

https://www.norma-pb.ru/p717/ – системы дымоудаления, компенсация

https://www.norma-pb. ru/p655/ – исходные данные для проектирования

https://www.norma-pb.ru/p574/ – отключение вентиляции при пожаре

https://www.norma-pb.ru/nastennye-zvukovye-opoveshhateli-v-pomeshheniyax-vysotoj-menee-245-m/ – настенные звуковые оповещатели в помещениях высотой менее 2,45 метров

https://www.norma-pb.ru/pozharnye-izveshhateli-v-otseke-potolka-s-balkami-bolee-04-metra-utochnenie/ – пожарные извещатели в отсеке потолка с балками более 0,4 метра(уточнение)!

https://www.norma-pb.ru/trebovaniya-pozharnoj-bezopasnosti-podzemnyx-stoyanok/ – требования пожарной безопасности подземных стоянок

https://www.norma-pb.ru/novye-normativnye-dokumenty/ – новые нормативные документы

https://www.norma-pb.ru/shtrafy-za-narusheniya-v-oblasti-pozharnoj-bezopasnosti/ – штрафы за нарушения в области пожарной безопасности

https://www.norma-pb.ru/raschet-zvukovogo-davleniya/ – расчет звукового давления на объекте

https://www.norma-pb.ru/texnicheskij-otchet-dlya-chego-on-nuzhen/ – технический отчет-для чего он нужен?

https://www. norma-pb.ru/adresnyj-pozharnyj-izveshhatel-skolko-na-pomeshhenie/ – адресный пожарный извещатель – сколько на помещение?

Желаю всем постоянного повышения уровня знаний нормативных документов и успехов в Вашей трудовой деятельности!

Наша группа В Контакте – https://vk.com/club103541242

 Мы в Одноклассниках – https://ok.ru/group/52452917248157

Мы в Facеbook – https://www.facebook.com/НОРМА-ПБ-460063777515374/timeline/

Мы на Майле – https://my.mail.ru/community/norma-pb/

Мы в Гугл+ https://norma-pb.blogspot.com

Мы в Твитере – https://twitter.com/z8NYoBs6Xitx7aL

Мы на Яндекс Дзен – https://zen.yandex.ru/id/5c86022fcd893400b3e4ea8c

Мы в Instagram – https://www.instagram.com/norma.p.b/

Мы в Телеграмме – https://t.me/norma_pb





Пожарные извещатели за подвесным потолком: правила установки

Содержание

  • Когда необходима установка датчиков
  • В каких случаях пожарная сигнализация не требуется
  • Виды пожарных извещателей
  • Правила установки и размещения противопожарных датчиков на потолке
  • Расчет необходимого количества извещателей
  • Порядок монтажа
  • Меры безопасности и возможные проблемы при установке

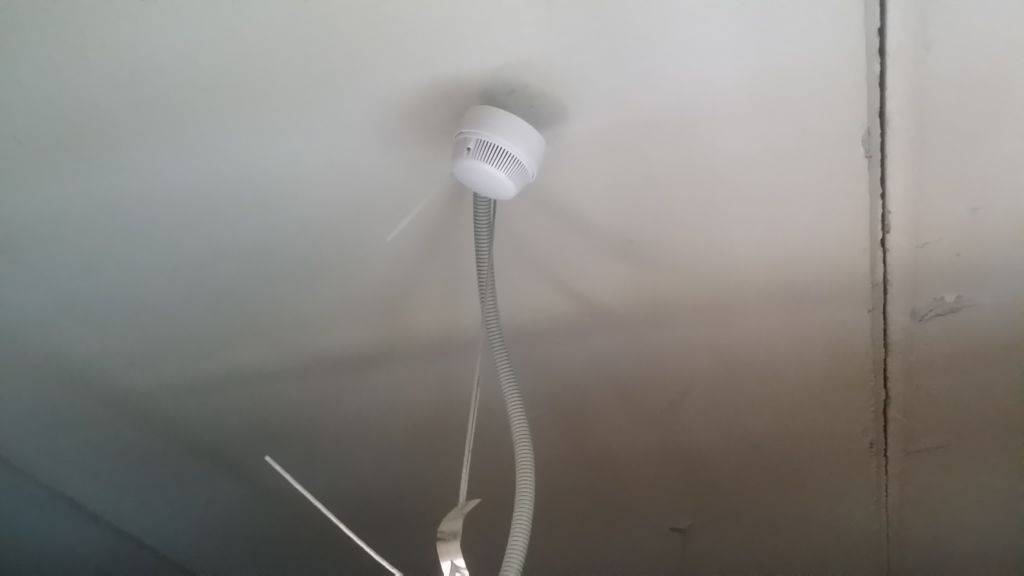

Конструкция подвесного потолка позволяет спрятать в межпотолочном пространстве каналы вытяжки, проводку, электрокабеля и другие коммуникации, однако, при этом увеличивается риск возгорания. В связи с чем потолок должен быть обязательно оборудован системой автоматической пожарной сигнализации.

Когда необходима установка датчиков

Нормы безопасности постоянно изменяются, поэтому собственникам жилья с подвесными потолками нужно регулярно отслеживать новые нормативно-законодательные акты. Так, некоторые владельцы уверенны, что именно уровень высоты потолка является основополагающим фактором в вопросе необходимости установки сигнализации. Однако это убеждение неверно – требования по противопожарной защите зависят не от высоты потолочного пространства, а исключительно от наличия и количества горючей кабельной нагрузки. Юридически это регламентируется следующими нормативными актами:

  • свод правил 13130 от 2009 года с обязательным приложением «А»;
  • таблица «А2», пункт 11 и примечание к п. 11 (норматив «Противопожарная защита»).

Как определить необходимость установки:

Шаг 1. Заглянуть за потолок, найти кабель, обеспечивающий питание, розеточные провода или силовую сеть.

Шаг 2. Выбрать максимально большой участок, проведенный в одном направлении более метра. Подсчитать количество кабелей, учитывая их марки, записать данные.

Шаг 3. Для каждого типа провода определить показатели горючей массы по любому справочнику производителей кабельной продукции, например, Кольчугинского завода.

Шаг 4. Провести расчеты по формуле: А×В=С, где А – численность проводки определенной модели и марки, В – горючая масса, а С – искомый параметр горючести. Расчет выполняется отдельно для каждого типа кабеля, затем все результаты суммируются.

Шаг 5. Сравнить получившийся показатель с законодательными нормативами:

  • до 1,5 литра на метр – датчики на потолке устанавливать не требуется;
  • от 1,5 до 1,7 л – пожаробезопасность обеспечивается в виде независимого запотолочного шлейфа сигнализации;
  • 1,7 л и больше – необходимо устанавливать автоматическую систему пожаротушения.
    При высоте потолков менее 0,4 метров монтируется шлейф.

При этом расстояния между базовым перекрытием и подвесным потолком должно быть достаточно для размещения датчиков. Также важно выявить участок с наиболее плотным расположением проводов и иных коммуникаций – кабели должны находиться на дистанции минимум в 30 см друг от друга.

В каких случаях пожарная сигнализация не требуется

Необходимость установки сигнализации всегда определяется исключительно показателем горючей нагрузки. Однако в нормативной документации по безопасности устанавливается и ряд иных факторов, при которых монтаж пожарной сигнализации на подвесном или натяжном потолке не требуется:

  1. При наличии проводов, скрытых в изолированных гофрированных трубках или специальных стальных коробах.
  2. В случае прокладки на основе одножильного кабеля и электрического питания НГ типа (не поддерживающего горение).
  3. Если в подвесном потолке проведена одиночная жила проводки.

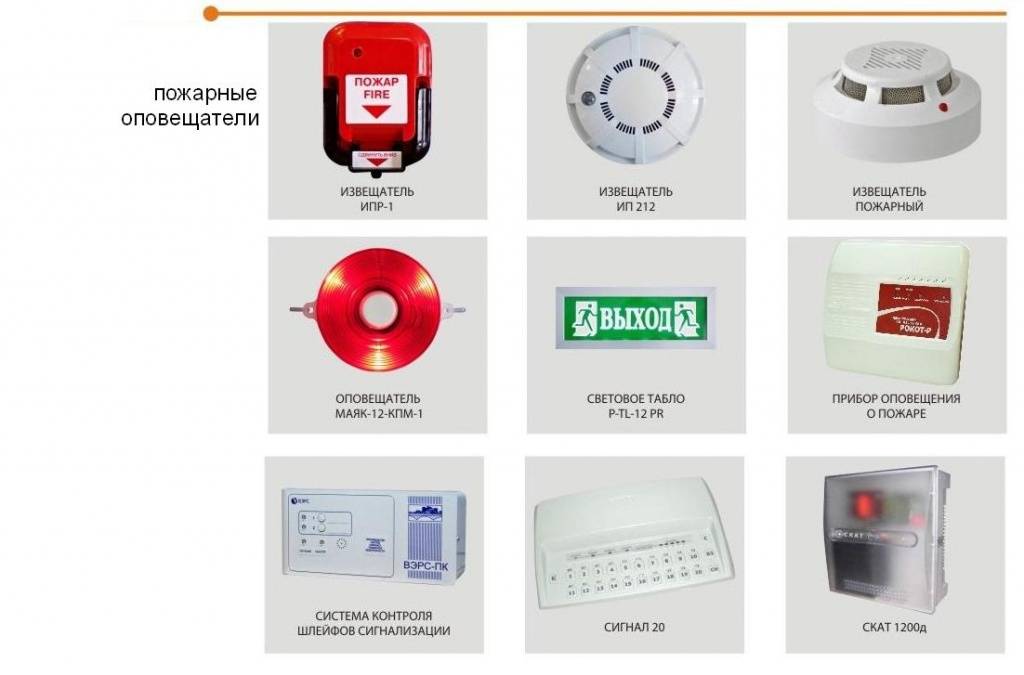

Виды пожарных извещателей

Существующие сенсоры имеют довольно обширную систему классификации в соответствии с нюансами строения аппарата и способами его функционирования. Каждый из детекторов имеет свои особенности установки и эксплуатации. Так, в зависимости от типа передаваемого сигнала датчики делятся на следующие категории:

  1. Однорежимные извещатели. Сигнализируют об опасности при воздействии внешнего фактора, например, температуры. В настоящее время в быту не применяются.
  2. Двухрежимные с наличием оповещателей «Пожар» и «Нет пожара». При этом отсутствие сигнала о возгорании подтверждает то, что прибор исправен и работает в штатном порядке.
  3. Многорежимные со встроенными программами оповещений о сбоях в работе устройства.

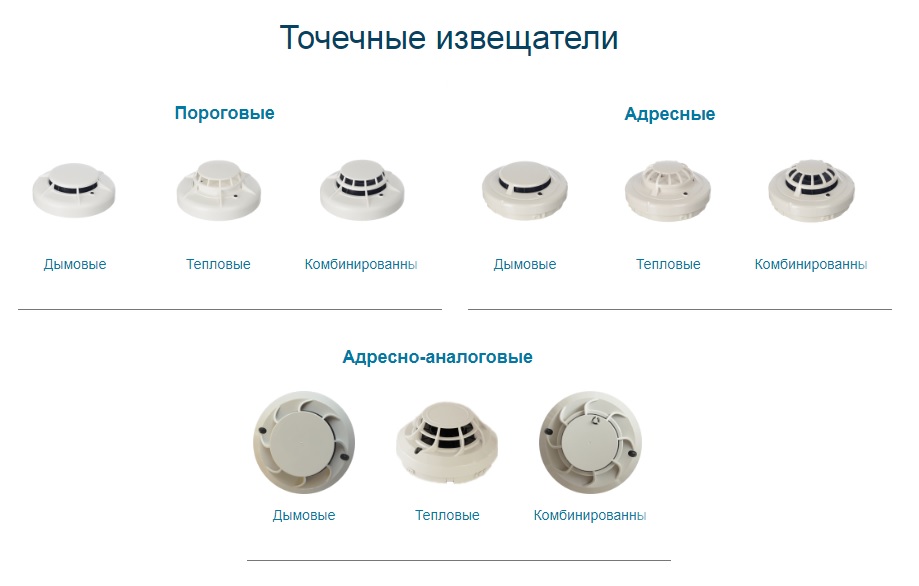

Кроме того, извещатели условно подразделяются на виды по их локализации:

  1. Точечные бытовые приборы имеют единичный датчик зачастую встроенный в корпус.
  2. Многоточечные устройства оборудованы несколькими детекторами.
  3. Линейные оповещатели анализируют пространство по произвольной траектории. Бывают одиночными или парными, автономными или адресными.

Независимо от классификации все пожарные датчики делятся на проводные и беспроводные и отличаются по типу самого извещателя – именно такое разделение является основополагающим при выборе системы оповещения.

Тепловые извещатели

Датчики тепла были первыми устройствами для предупреждения возгорания. Они появились в быту еще в начале XIX века, и на тот момент выглядели как два подпружиненных кабеля с восковой вставкой посередине. При повышении температуры воск начинал расплавляться, а провода замыкались, вызывая звуковой сигнал тревоги. Тепловые датчики нового поколения также имеют плавильные элементы и часто применяют электрический эффект, основанный на принципе термопара.

Несмотря на все достоинства прибора, включая его дешевизну, у таких детекторов присутствует один серьезный изъян – он подает сигнал тревоги уже после того, как температура воздуха повысилась и начался пожар. Именно по этой причине с развитием технологий подобный вид устройств постепенно утратил свою актуальность.

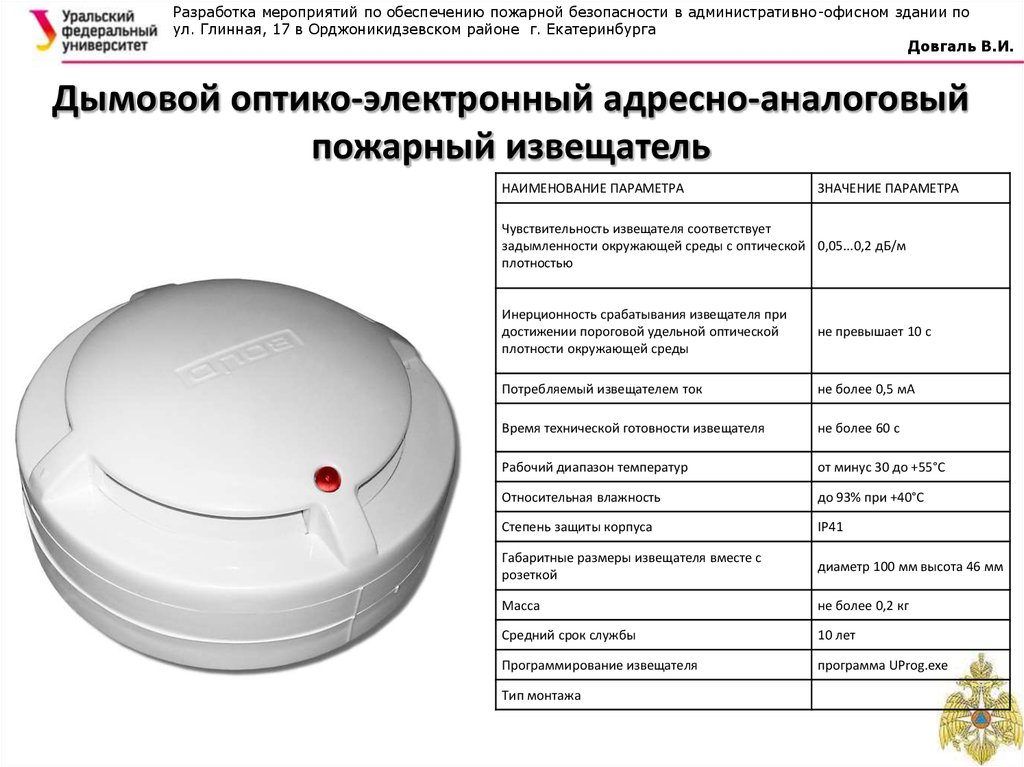

Датчики дыма

Системы, оснащенные дымовыми извещателями, на сегодняшний день являются наиболее популярными противопожарными устройствами для использования в жилых и рабочих помещениях. Дым – это первый и главный признак возможного возгорания, который может появиться до возникновения открытого пламени. Например, неисправность электропроводки часто сопровождается длительным процессом тления с характерным едким чадом. Поэтому подобный вид сенсоров помогает выявить очаг возгорания на его первоначальной стадии.

Датчик дыма действует на основе принципа определения перемены прозрачности задымленного воздуха. При этом прибор классифицируют в зависимости от способов его функционирования на линейные детекторы (работают с направленным лучом в оптическом или ультрафиолетовом диапазоне) или точечные извещатели (на основе инфракрасного излучения). Точечные детекторы обычно проще линейных, но менее надежны – густой темный дым не имеет свойства отражать инфракрасные лучи, поэтому во время такого возгорания датчик может не среагировать.

Детекторы пламени

Данный вид оповещателей обычно используется для обеспечения противопожарной безопасности на производственных площадках. В таких помещениях применение дымовых или тепловых датчиков будет затруднительным по причине постоянной запыленности воздуха или его повышенной температуры.

Виды детекторов:

  1. Инфракрасные. Улавливают лучистое тепло открытого пламени. При наличии регулярно действующих источников нагрева воздуха исключено безосновательное срабатывание сигнала.
  2. Ультрафиолетовые. Применяются в случае присутствия в комнате источников инфракрасного излучения, например, электронагревателя.
  3. Датчики с реакцией на электромагнитную составляющую выделения энергии открытого огня.
  4. Охранные ультразвуковые устройства. Взаимодействуют с колебаниями воздушных масс. Принцип работы основан на том, что горячий воздух активно поднимается вверх.

Правила установки и размещения противопожарных датчиков на потолке

Размещение охранной-пожарной сигнализации (ОПС или АПС) регламентируется нормативным актом СП 5. 13130.2009 в редакции от 01.06.2011. В соответствии с данным документом установка устройств проводится исключительно на несущих элементах (ребрах жесткости) или тросах. Важно учитывать, что закреплять оповещатели на плитах подвесных потолков категорически запрещено – данная конструкция имеет плохую механическую устойчивость и небольшую огнеупорность.

Иногда сенсоры в запотолочном пространстве используются и для обеспечения безопасности в помещении. Это возможно в тех случаях, когда фальшпотолки имеют крупную перфорацию. По правилам безопасности установка пожарных извещателей за подвесным потолком возможна в следующих случаях:

  • при наличии перфорации площадью от 40% всей поверхности с периодически повторяющимся крупным рисунком;
  • с диаметром одного отверстия перфорации не менее 1 см;
  • в случае если размер элемента подвесной конструкции не превышает минимальную величину одной ячейки (например, потолки типа «Армстронг»).

При несоблюдении данных требований пожарные извещатели должны быть установлены на стены помещения или непосредственно на поверхности подвесного потолка.

Кроме того, требуется учитывать радиус чувствительности приборов.

Основные рекомендации для правильного монтажа:

  1. Установка осуществляется по принципу расположения «треугольной решеткой» – это обеспечит экономию пространства и защитит всю поверхность.
  2. При расчетах радиуса действия устройства используется ориентация зоны чувствительности в горизонтальной плоскости. Для дымовых датчиков – 7,5 м, для тепловых – 5,3 м.
  3. Извещатель, закрепленный на основании подвесной конструкции, необходимо располагать так, чтобы чувствительный элемент находился ниже уровня потолка. Для дымового – на 2,5-60 см, теплового – на 2,5-15 см.

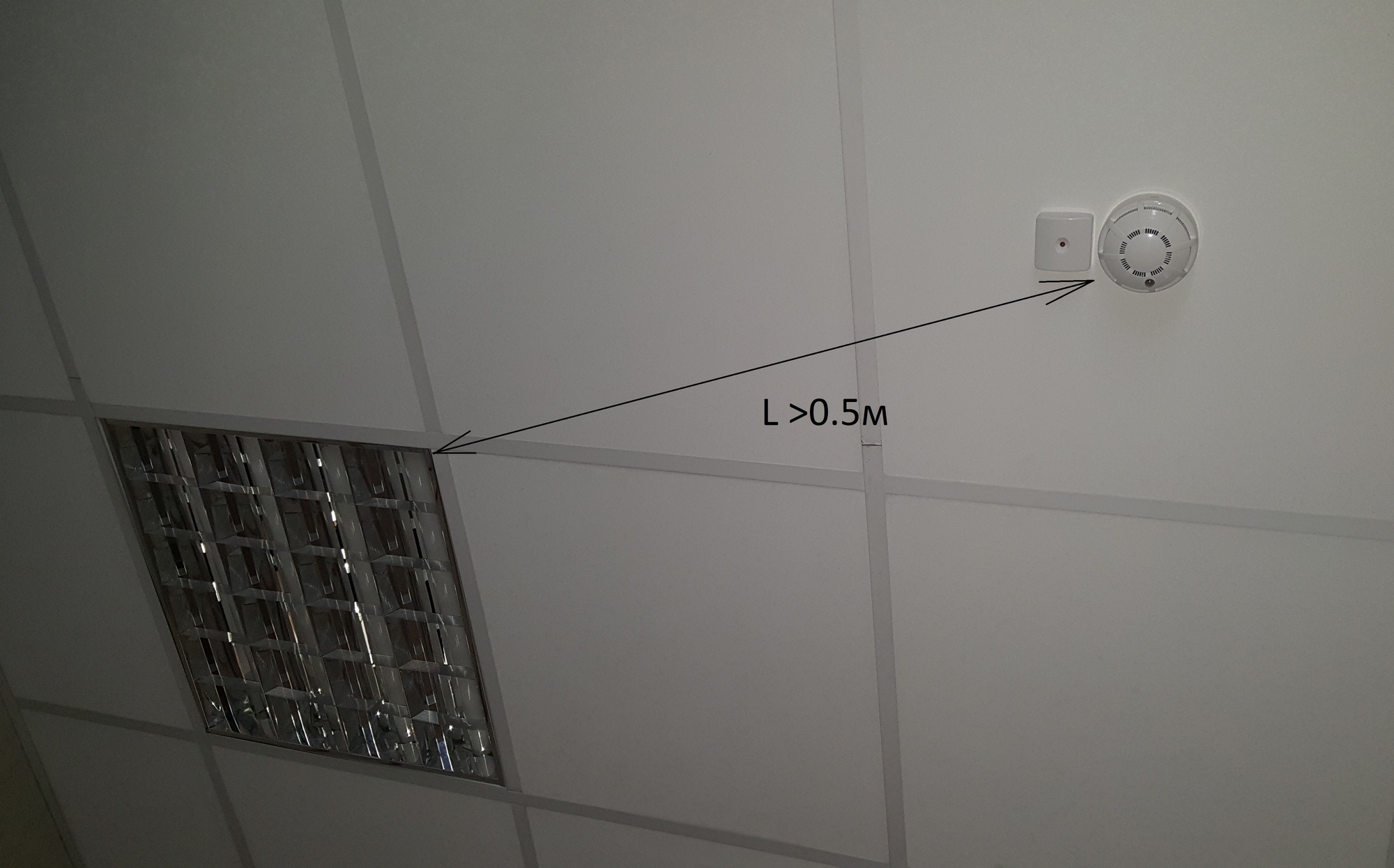

  4. Расстояние от стен должно быть не менее 0,5 м.

Расчет необходимого количества извещателей

Перед монтажом дымовых сенсоров требуется правильно рассчитать их точное количество для конкретного помещения. При этом необходимо учитывать тип устройств и предполагаемую схему подключения. Важно понимать, что в законодательстве каждого государства нормы установки будут различаться.

В Российской Федерации обязателен монтаж не менее 2-х датчиков на одну комнату. В нормативных актах прописывается, что извещатели рекомендуется устанавливать на каждом участке потолка шириной в 0,75 м. или более, а также на элементах строительных конструкций с выступом на 0,4 м.

Таким образом, обособленная зона межпотолочного пространства должна быть оборудована:

  • тремя датчиками, если они подключены к двухпороговому шлейфу реакции или к трем отдельным шлейфам с единым порогом срабатывания;
  • четырьмя извещателями при попарном их включении в два разных шлейфа приборов с одним порогом;
  • двумя устройствами со схемой попеременного срабатывания.

Вопреки тому, что точечные датчики способны контролировать до 25 метров комнаты, обязательно устанавливать не менее двух штук, если они адресные и минимум три, если аналоговые. Объясняется это тем, что распространение дыма и огня в потолочной зоне имеет свои особенности, а значит, эту площадь контролировать труднее.

Порядок монтажа

В начале установки устройства в первую очередь определяется необходимое количество датчиков и места крепления, лишь затем начинается процесс монтажа.

В подвесной потолок

В подвесные потолки из гипсокартона чаще всего устанавливают датчики методом врезки – наиболее эстетичным и удобным способом. Использовать при этом рекомендуется жароупорные кабели с оплеткой типа НГ, медными жилами и минимальным сечением в 0,5 мм. Следует обратить внимание на то, что установка датчиков в глухих углах между стеной и потолком строжайше запрещена.

Схема монтажа пожарного сенсора:

Шаг 1. Определение количества детекторов, примерного места их расположения и дистанции друг от друга. Следует учесть, что сенсоры дыма необходимо устанавливать как в самой подвесной конструкции, так и на ней.

Шаг 2. Фиксация оповещателей допустима только на каркас или бетонное перекрытие накладным способом. Возможна врезка в подвесной потолок и крепление с помощью специальных монтажных колец, но при этом датчик дополнительно фиксируется тросом к перекрытию.

Шаг 3. Подключение прибора производится исключительно при отсутствии питания и в соответствии со схемой, указанной на упаковке датчика. В завершение следует еще несколько раз выверить точность соединения и работоспособность всей системы.

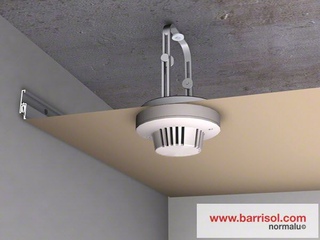

В натяжной потолок

В нормативных документах не указывается обязательное место размещения пожарных датчиков в натяжных потолках, однако, необходимо соблюдать минимальное расстояние от стен. При монтаже устройства предпочтение должно отдаваться тем районам, где будет наибольший охват контроля за помещением с учетом радиуса действия сенсора.

Инструкция по монтажу:

Шаг 1. Подготовить закладную конструкцию под натяжной потолок. Для этого к плоской пластине из пластика или фанеры прикручиваются гибкие металлические подвесы, с помощью которых платформа крепится к бетонному перекрытию.

Шаг 2. Выровнять закладную в уровень с будущим потолком. Проводку вывести вниз.

Шаг 3. Натянуть полотно. В месте расположения платформы приклеить термокольцо, чтобы ПВХ-пленка не порвалась, затем прорезать отверстие для установки сенсора.

Шаг 4. Подключить устройство, проверить его работоспособность. Прикрутить датчик к платформе.

Меры безопасности и возможные проблемы при установке

Несмотря на то что система противопожарной сигнализации должна устанавливаться квалифицированной организацией с соблюдением всех требований и норм, иногда владельцы квартир собственноручно пытаются монтировать устройство. Самостоятельная установка пожарных датчиков возможна, но следует соблюдать определенные правила безопасности:

  1. Во время монтажных работ разрешается использовать только специальные стремянки или лестницы – любые подручные средства категорически запрещены.
  2. К монтажу и техническому обслуживанию системы пожарной безопасности допускаются специалисты со знанием инструкций и специфики работы.
  3. Инструменты, применяющиеся в процессе, должны иметь изолированные рукоятки.
  4. Вначале необходимо измерить напряжение между фазами с помощью переносного вольтметра.
  5. Перед установкой элементов системы обязательно проверить прочность крепления пожарных извещателей на подвесном потолке или натяжной конструкции.

Распространенные проблемы при монтаже и эксплуатации

Проблема №1: нарушение работы одного детектора при исправности всех остальных.

Способ устранения: проверить установленные дымовые сенсоры, и, по необходимости, демонтировать их. При этом нужно учитывать, что если показатели напряжения различны, то проводка для пожаротушения и сигнализации должна быть расположена в отдельных коробах. При открытой прокладке расстояние между кабелями и другими системами коммуникации не должно составлять менее 0,5 м.

Проблема №2: отсутствие тревожного сигнала.

Способ устранения: проверить монтажную поверхность, развернуть оптический индикатор аппарата по направлению к главному входу.

Проблема №3: неисправность батареек.

Способ устранения: если датчик установлен на самом полотне потолка, то поменять систему питания будет довольно легко – потребуется всего лишь аккуратно открутить прибор от его платформы. При монтаже аппарата внутри подвесного потолка нужно будет частично демонтировать потолочное полотно.

Таким образом, главным требованием к установке пожарного детектора остается его эффективная последующая работа. При выборе устройства желательно отдавать предпочтение надежным производителям, модели которых гарантировано прослужат несколько лет.

Владельцу помещения лучше положиться на квалифицированных специалистов, способных рассчитать количество извещателей и создать правильную схему их расположения – только при грамотной установке возможна эксплуатация пожарных датчиков без сбоев и неисправностей.

Руководство по основам пожарной сигнализации

NFPA Today – March 03, 2021

Вернуться на целевую страницу блогов

Система пожарной сигнализации является важной частью пожарной безопасности и безопасности жизни здания и его жителей. Есть много функций, которые обслуживает система пожарной сигнализации, и все они могут быть немного запутанными для тех, кто плохо знаком с пожарной сигнализацией, поэтому я решил создать визуальное руководство по основам пожарной сигнализации. Цель этого блога — поделиться этим визуальным руководством и обсудить некоторые основные компоненты и функции системы пожарной сигнализации.


Просмотреть увеличенное изображение



FACU — Блок управления пожарной сигнализацией
Блок управления пожарной сигнализацией служит мозгом системы пожарной сигнализации, контролируя все входы и управляя всеми выходами. Некоторые могут также называть это панелью управления пожарной сигнализацией или панелью пожарной сигнализации. Различные типы условий, которые можно увидеть на блоке управления пожарной сигнализацией, это Тревога, Контроль и Неисправность, эти условия также могут привести к отправке сигнала на станцию ​​наблюдения.

Тревога — Состояние тревоги означает, что существует непосредственная угроза жизни, имуществу или миссии. Примером этого может быть детектор дыма, отправляющий сигнал на блок управления пожарной сигнализацией о наличии дыма, который инициирует уведомление жильцов о необходимости эвакуации.

Неисправность – Состояние неисправности означает наличие проблемы или неисправности в системе пожарной сигнализации. Примером может служить разрыв в цепи инициирующего устройства. Это будет отображаться как сигнал неисправности на блоке управления.

Контроль — Состояние контроля означает, что существует проблема с системой, процессом или оборудованием, которое контролируется блоком управления пожарной сигнализацией (см. раздел «Контроль»). Примером этого может быть закрытый клапан спринклерной системы, это будет отображаться как контрольный сигнал на блоке управления. Вот блог, в котором обсуждаются некоторые места, где вы можете найти блок управления пожарной сигнализацией.

Инициация

Инициация системы пожарной сигнализации включает в себя все устройства и цепи, которые посылают сигнал пожарной сигнализации, чтобы сообщить о состоянии защищаемого помещения или о наличии пожара. Инициирующие устройства включают, помимо прочего, тепловые извещатели, детекторы дыма, реле протока воды, устройства с ручным управлением и реле давления. В зависимости от системы сигнал от инициирующего устройства может создать состояние тревоги или состояние контроля. В зависимости от типа извещателей и блока управления пожарной сигнализацией сигналы могут передаваться по цепи инициирующего устройства (IDC) для обычных систем или по цепи сигнальной линии (SLC) для адресных систем. Для получения дополнительной информации о срабатывании пожарной сигнализации посетите этот блог , в котором я подробно расскажу о срабатывании пожарной сигнализации.



Надзор

Можно использовать систему пожарной сигнализации для мониторинга состояния других систем, процессов или оборудования, которые связаны с пожарной безопасностью и безопасностью жизни, а также имеют решающее значение для миссии. здания. Надзор может включать, помимо прочего, клапаны в системах противопожарной защиты, другие системы противопожарной защиты, такие как системы пожаротушения кухонной вытяжки, температуру в клапанной комнате или резервуаре для хранения, а проблемы с состоянием пожарного насоса в этих системах будут подавать сигнал на блок управления пожарной сигнализацией. через цепь инициирующего устройства (IDC) для обычных систем или цепь сигнальной линии (SLC) для адресных систем и создаст условия наблюдения в блоке управления пожарной сигнализацией. Для получения дополнительной информации о надзоре за пожарной сигнализацией загляните в этот блог, который я создал, чтобы глубже изучить надзор за пожарной сигнализацией.





Питание

Важно, чтобы система пожарной сигнализации была обеспечена надежным питанием, чтобы она могла работать в любой чрезвычайной ситуации. Для более глубокого изучения блоков питания пожарной сигнализации, включая расчеты батарей, загляните в этот блог.

Первичное питание

Первичное питание системы пожарной сигнализации может быть обеспечено электросетью, генератором с приводом от двигателя (это не резервный генератор, а местный генератор, отвечающий требованиям NFPA 72®). Пожарная сигнализация и сигнализация, код ®), и система накопления энергии, или система когенерации.

Вторичное питание

Вторичное питание системы пожарной сигнализации может быть обеспечено с помощью аккумуляторов подходящего размера, батарей и резервного генератора или системы накопления энергии.



Уведомление

Система пожарной сигнализации способна обеспечить оповещение жильцов и, в некоторых случаях, аварийно-спасательных служб. Уведомление предоставляется с помощью устройств визуального и звукового оповещения. Визуальное уведомление обычно предоставляется с помощью стробоскопов, а звуковое уведомление обеспечивается либо динамиками, которые могут воспроизводить разные тона и голосовые сигналы, либо сиреной, которые могут воспроизводить только один тон. Блок управления пожарной сигнализацией подает сигнал на устройства оповещения через цепь устройства оповещения (NAC). Для получения дополнительной информации об уведомлении о пожарной тревоге, взгляните на этот блог, который я написал на эту тему.



Функции аварийного управления

Блок управления пожарной сигнализацией может использоваться для управления функциями других систем, таких как вызов лифта, дверные доводчики, системы контроля дыма и т. д. Наиболее распространенный способ, которым пожарная сигнализация может это сделать, – это использование схемы управления и реле. Для получения дополнительной информации о функциях аварийного управления пожарной сигнализацией посетите этот блог.





Связь с диспетчерской станцией

Наблюдательные станции контролируют помещения и включают центральную службу диспетчерских станций, собственные диспетчерские станции и удаленные диспетчерские станции. Способ связи с этими контролирующими станциями осуществляется с помощью способов связи, показанных ниже. Основываясь на типах сигналов, полученных от блока управления пожарной сигнализацией, и типа станции наблюдения, станция наблюдения может оповестить аварийные силы или направить службу бегунов для устранения неисправности до состояния наблюдения. Дополнительную информацию о удаленных станциях сигнализации и контроля см. в этом блоге.



Я надеюсь, что вы нашли это руководство по основам пожарной сигнализации информативным. Вас могут заинтересовать другие руководства по другим темам противопожарной защиты и безопасности жизнедеятельности? Если да, дайте мне знать в комментариях ниже, какие системы или концепции вас заинтересуют. пожарная, электрическая, строительная и бытовая безопасность.

Важное примечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

ТЕМЫ:

  • Системы противопожарной защиты

Загрузите информационный бюллетень по основам пожарной сигнализации

Скачать

Шон Махони

Инженер технических служб со степенью магистра и PE в области противопожарной защиты, поддерживающей предметы в рамках ассоциации

Подробнее Автор Шон Махони

Связанные статьи

24 АПРЕЛЯ 2023 ГОДА

Восстановленная сельская пожарная станция в Северной Дакоте теперь защищена спринклерами

30 МАРТА 2023 ГОДА

Пожар в Сьюдад-Хуаресе, унесший жизни 39 человек, «не должен был произойти», говорит эксперт по пожарной безопасности

20 МАРТА 2023 ГОДА

Противопожарная и дымовая заслонка ITM

27 ФЕВРАЛЯ 2023

Фонд исследований в области противопожарной защиты объявляет награду SUPDET Best Paper Awards 2022

27 ФЕВРАЛЯ 2023

Как NFPA 13 решает проблему хранения поддонов?

13 ФЕВРАЛЯ 2023

Мобильные системы хранения энергии

Самая надежная компания по оказанию услуг пожарной сигнализации в Колорадо



КАЧЕСТВО РАБОТЫ





НЕПРЕВЗОЙДЕННОЕ ОБСЛУЖИВАНИЕ КЛИЕНТОВ

  9000 3



КОНКУРЕНТНЫЕ ЦЕНЫ



Fire Alarm Services Inc.

обслуживание, поставщик лицензированного и сертифицированного профессионального обслуживания, мониторинга и тестирования для:

  • Служба пожарной сигнализации
  • Системы пожаротушения
  • Системы повышения давления
  • Службы системного мониторинга
  • Улучшения арендатора
  • Электротехнические услуги
  • Службы мониторинга безопасности доступа

FAS предлагает круглосуточное аварийное обслуживание и ремонт для:

  • Консультации, проектирование и сертификация системы
  • Установка новой системы
  • Существующие инфраструктурные системы

FAS предоставляет услуги душевного спокойствия для:

  • Владельцев зданий
  • Инженеры-строители
  • Компании по управлению недвижимостью
Посмотреть полный список наших услуг

Мы устанавливаем лучшие в отрасли продукты



Работаем в Колорадо с 1997 года

Мы координируем услуги во всех 50 штатах и ​​лицензированы в следующих юрисдикциях:

Денвер Район
Аврора
Боулдер
Денвер
Технический центр Денвера
Литтлтон

Северный Колорадо
Брайтон
Грили
Лонгмонт
Лавленд
Форт Коллинз

Сентрал и Плейнс
Колорадо-Спрингс
Гленвуд-Спрингс
Гранд-Джанкшен
Монтроуз
Пуэбло

Скалистые горы
Аспен
Силверторн
Стимбот-Спрингс
Вейл
Зимний парк



Посмотреть районы, которые мы обслуживаем

Предпочитаемый поставщик систем пожарной сигнализации штата Колорадо

Я сотрудничаю с Fire Alarm Services, Inc (FAS) в крупных коммерческих объектах с 1997 года, когда она начала свою деятельность в сфере пожарной безопасности и безопасности жизнедеятельности.
