Виды и принцип работы испарителя холодильника

Принцип работы испарителя холодильника



Испаритель — узел холодильника, в котором происходит преобразование хладагента (фреона) из жидкого состояния в газообразное, то есть испарение. Под давлением, создаваемым компрессором, хладагент в жидком состоянии поступает в испаритель из конденсатора. Через испаритель хладагент забирает тепло из холодильной камеры, способствуя ее охлаждению, и отводит его в конденсатор.





Виды испарителей



Открытый испаритель. В небольших холодильниках и в старых моделях открытый испаритель — это то, что в быту привыкли называть морозилкой. Он может иметь вид листа, согнутого О- или С-образно. Открытый испаритель — слабое место холодильника. Вмятины и царапины могут привести к нарушению его герметичности и к утечке хладагента, а это значит, что придется и заменять испаритель, и заправлять систему хладагентом, что обойдется недешево.

Поэтому при размораживании ни в коем случае нельзя откалывать и соскребать лёд или, пытаться отколоть примерзшие продукты.

Закрытый самооттаивающийся испаритель («плачущий»). Размещается в задней стенке холодильника: залит пенистой изоляцией и закрыт внутренней стенкой холодильной камеры. Очевидные плюсы такой конструкции в том, что холодильник легче мыть, не нужно размораживать и испаритель надежно защищен от механических повреждений. В холодильниках с закрытом в задней стенке испарителе влага оседает на ней, часть капель конденсата замерзает (но никакой «шубы», как в случае с открытым испарителем, не образуется). Во время отключения компрессора подмерзший конденсат оттаивает и стекает по стенке холодильника. В такой конструкции задняя стенка — самая холодная поверхность холодильной камеры. За охлаждение морозильной камеры такого холодильника отвечает другой испаритель, который может быть также полностью закрытым, частично закрытым или открытым.

Испаритель отделенный. Испаритель может располагаться за стенкой камеры или за перегородкой. Такой испаритель принудительно обдувается вентилятором. Вынесенные за пределы камеры испарители применяют в холодильниках с системой No Frost.



По конструкции испаритель может быть трубчатый, трубчато-пластинчатый, трубчато-проволочный, ребристо-трубный, листопрокатный и т. д. Максимальную надежность обеспечивают закрытые трубчатые испарители, помещенные в стенку холодильника. При такой конструкции исключено случайное механическое повреждение испарителя.





Возможные неисправности



Неисправности испарителя в основном сводятся к механическим повреждениям, когда затрудняется циркуляция хладагента либо имеет место разгерметизация с последующей утечкой фреона. Еще одна проблема, с которой иногда приходится сталкиваться — засор капиллярной трубки испарителя. При всех проблемах с испарителем имеет место нарушение температурного режима в холодильнике.

Что такое “плачущий” испаритель?

Вызвать мастера
Ответы на частозадаваемые вопросы

Что такое “плачущий” испаритель?

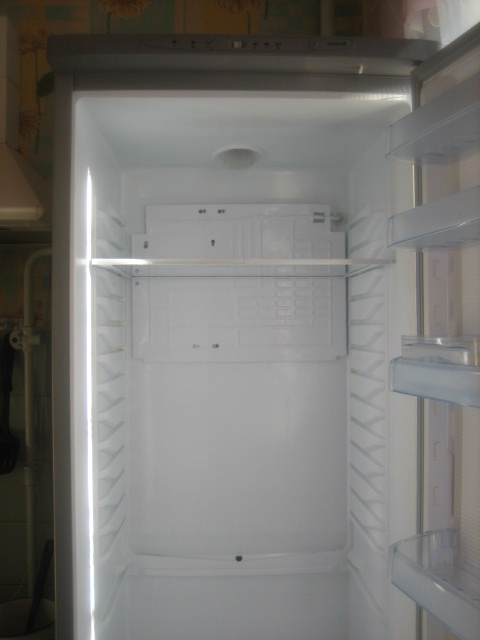

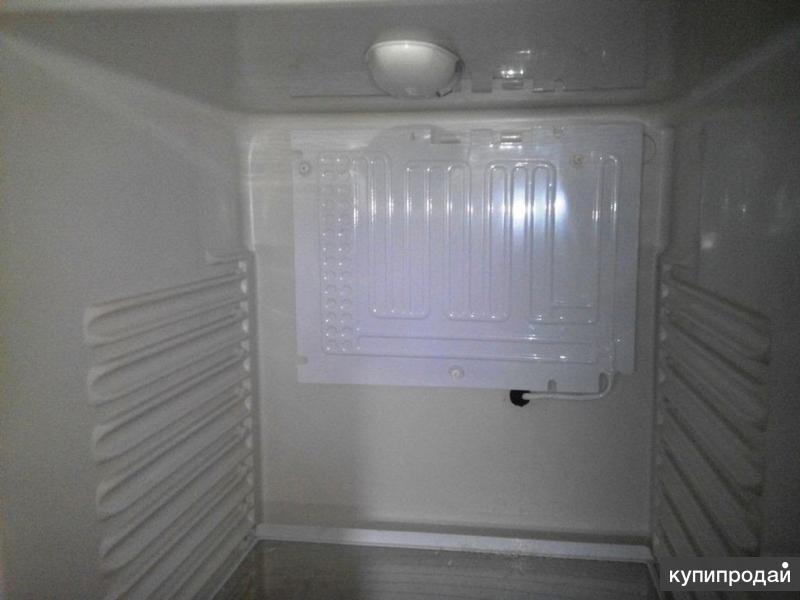

Плачущий испаритель — это та деталь агрегата, которая охлаждает воздух в холодильной камере. Конструктивно выполнен в виде металлического крашенного листа, закрепленного вертикально вдоль задней стенки в холодильной камере.
Режим работы плачущего испарителя — циклический, периоды охлаждения чередуются с периодами оттайки. Оттайка необходима для очистки поверхности испарителя от инея, который образуется в результате контакта влаги, содержащейся в воздухе с сильно охлажденным испарителем.

Когда автоматика холодильника начинает оттайку, плачущий испаритель перестает вырабатывать холод и постепенно нагревается от воздуха холодильной камеры. Иней на его поверхности тает, превращаясь в капли воды, которые затем стекают вниз по поверхности испарителя и попадают в систему слива талой воды, по которой выводятся за пределы холодильной камеры для дальнейшего испарения в окружающий холодильник воздух. Именно из-за этих капель, образующихся во время оттайки, данный тип испарителя и назвали плачущим.
Все холодильные камеры, производимые фирмой Vestfrost (отдельные или входящие в состав двухкамерных холодильников), оснащаются плачущими испарителями.
Альтернативой применению плачущего испарителя для охлаждения воздуха холодильного отделения является использование системы No Frost, обслуживающей обе камеры холодильника. Однако, подобный подход к конструированию больше характерен для азиатской и американской инженерной школы. В холодильниках Вестфрост система No Frost, если и используется (ею оснащаются отдельные модели холодильников), то только в морозильном отделении.

Темы некоторых других статей:

Зачем в некоторых моделях Vestfrost в холодильной камере установлен вентилятор?

…в холодильном отделении всех моделей Vestfrost воздух охлаждается за счет работы плачущего испарителя. В некоторых моделях рядом с таким испарителем дополнительно устанавливается небольшой вентилятор, повышающий эффективность теплообмена между воздухом холодильной камеры и поверхностью испарителя. ..   читать статью

Два компрессора или один, что лучше?

…инженеры компании Вестфрост демонстрируют классический европейский подход к конструированию бытовых холодильников — все двухкамерные модели Vestfrost являются двухкомпрессорными. Естественно, однокамерные аппараты (отдельностоящие холодильные или морозильные шкафы, морозильники типа “ларь” и т.п.) имеют единственный компрессор…   читать статью

Перейти к оглавлению статей

Замена испарителя холодильника Атлант, Либхер, Индезит с нагревателе

Холодильник прочно занял свое место на наших кухнях, и жизнь домохозяек немыслима без такой вещи. К сожалению техника периодически выходит из строя и перестает работать. В условиях развития экономического кризиса не у каждого найдется сумма для вызова квалифицированного мастера. Поэтому мужчины начинают активно интересоваться, как выполнить ремонт некритических повреждений своими руками в домашних условиях.

Неисправности

Итак, что же такое испаритель? Испаритель – один из самых главных механизмов холодильника в котором происходит преобразование фреона из жидкого состояния в газообразное, то есть происходит процесс испарения. Через испаритель происходит отбор тепла из холодильной части и отвод его в конденсатор.

Схема работы холодильника

Практически все неисправности испарителя – это механические повреждения, которые затрудняют циркуляцию фреона в нем. На втором месте стоит разгерметизация испарителя и утечка хладагента наружу.

Испаритель

Так же может быть засор капиллярной трубки, от чего тоже нарушается засор. Последствия неправильно работы испарителя – нарушение теплового режима работы холодильника.

Замена испарителя в холодильнике Атлант

Холодильник Атлант, и вместе с ним Индезит имеют красный индикатор на передней панели, сигнал которого означает, что произошел серьезный сбой в работе системы.

Одним из таких сбоев может быть проблема в работе испарителя. В Атлантах выпусков до 2005 года обычно сбой в работе испарителя происходит из-за засора капилляра. Давайте рассмотрим, как это устранить.

Замена испарителя в холодильнике Атлант

Прежде всего, необходимо приготовить инструменты, фреон для дозаправки контура и аппарат для проведения процесса дозаправки. Процесс замены нужно начинать с отпайки двух подводящих трубок и двух трубок капилляра, после чего можно произвести демонтаж. Трубки запенены в корпус холодильника, поэтому требуется немного прочистить их с помощью ножа.

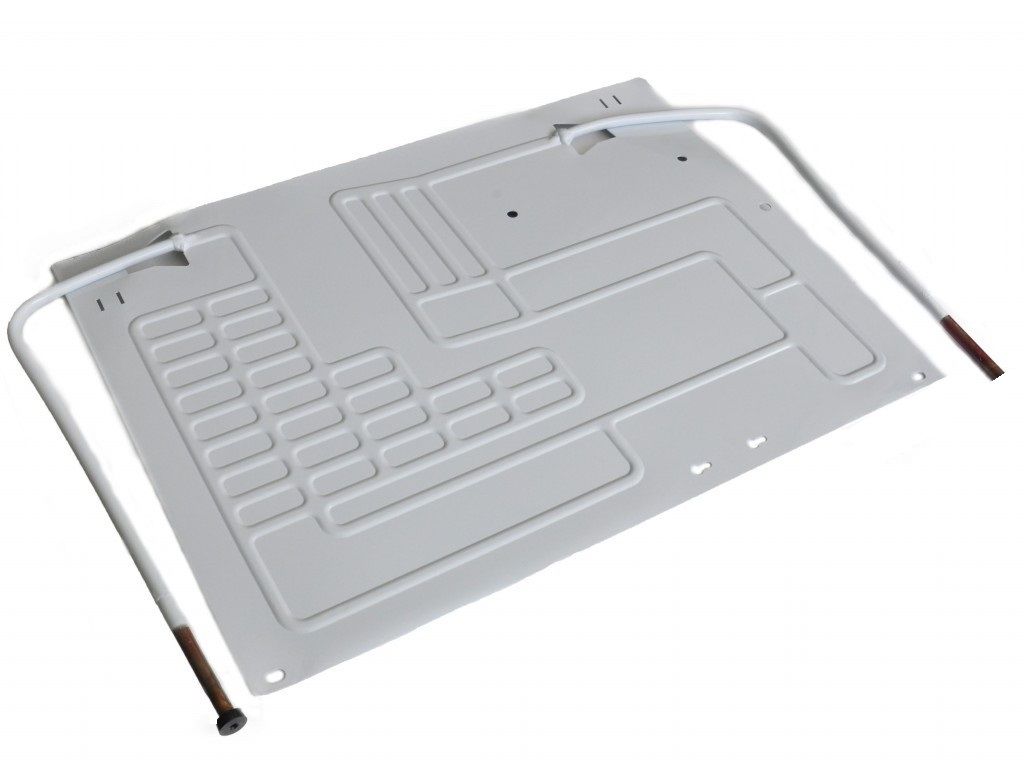

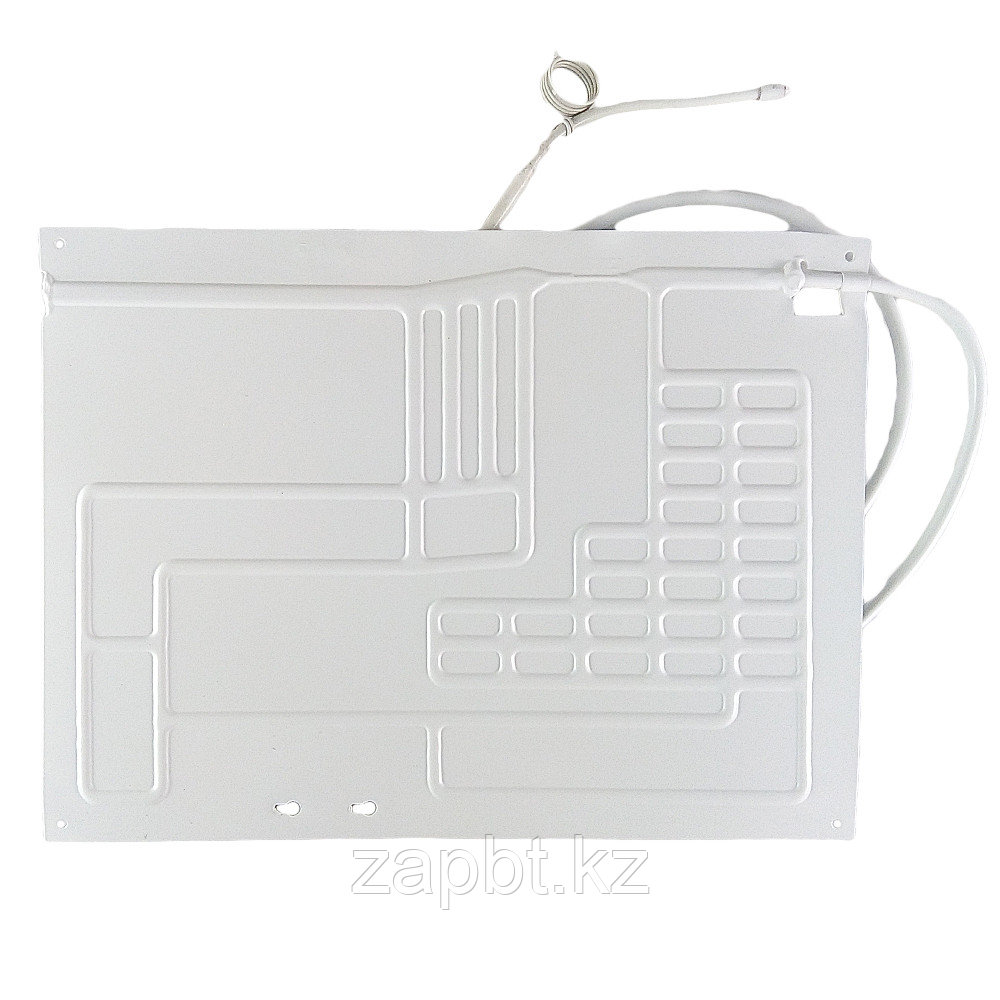

Новый испаритель Атлант

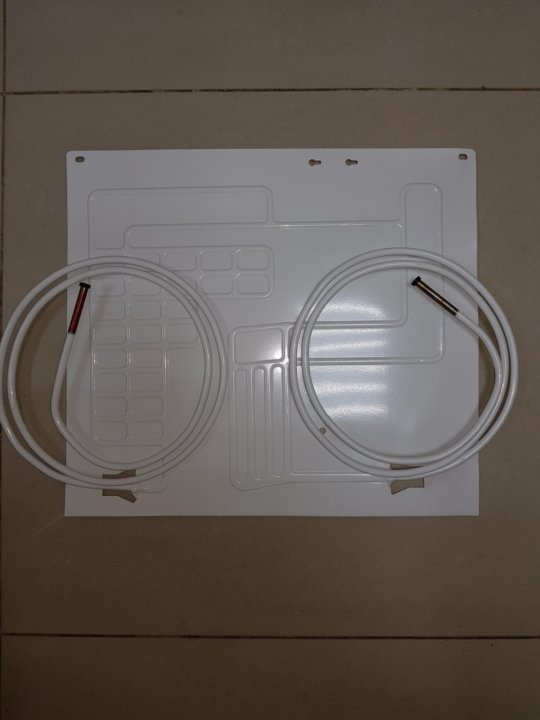

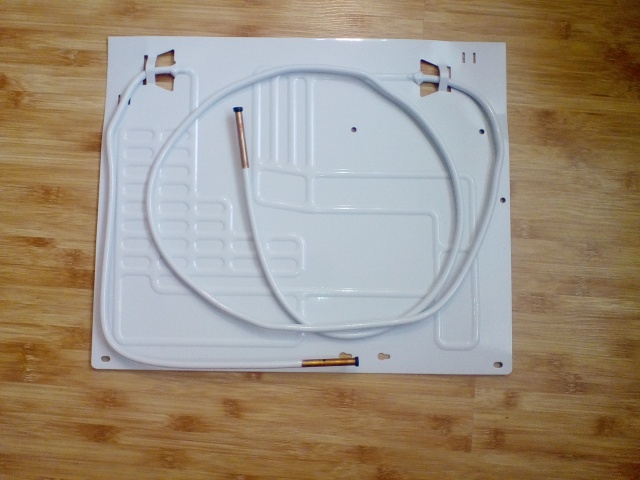

После этого вставляем купленный заранее новый испаритель, на котором установлены куски трубок для пайки, и как правило, капиллярные трубки сразу нужной длины. Их длина рассчитывается исходя из наружного диаметра, и может составлять до 6 метров. Аккуратно выполняем закладку этих трубок в пену, в случае необходимости добавляем изгибов. Пропаиваем всю конструкцию и выполняем заправку фреоном.

Главное в этом процессе запомнить правильное расположение термостата и попытаться установить его в том же положении как был.

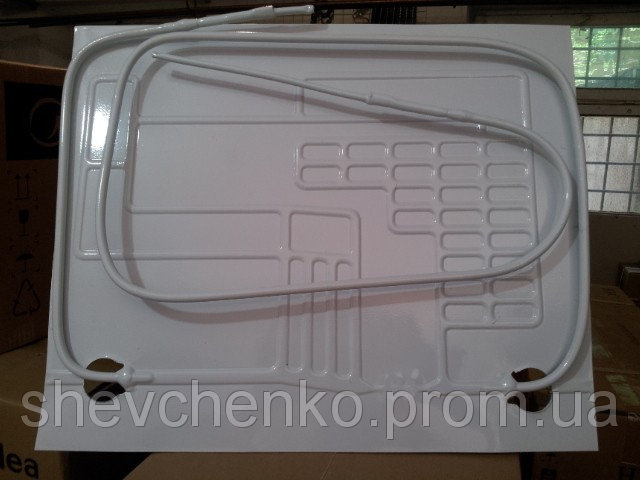

Замена плачущего испарителя холодильника

Плачущий испаритель обычно используется для морозильных камер с нижним расположением морозилки. Дело это поправимое и не особо затратное. Для начала производим демонтаж неисправного испарителя и устанавливаем на его место новый испаритель, если у вас испаритель другого размера, его можно не демонтировать, а новый закрепить прямо на него шурупами, предварительно отрезав трубки.

Демонтаж испарителя

Всасывающую трубку необходимо припаять к патрубку низкого давления, а капиллярную к фильтрующему осушительному патрону, ну и восстановить по схеме все соединения. После тщательной пайки и визуального контроля заправляем систему хладагентом и наслаждаемся работой.

Замена датчика испарителя в Либхер

Если вы счастливый обладатель холодильника Leibherr CN 3913, особенно выпуском старше 2003 года, то можете наблюдать на дисплее ошибку F2 или F4, если на нем установлен цифровой дисплей, если же полосковый индикатор, то мигает Superfrost и полоска +3 или же полоска -15. Дополнительно о неисправности может извещать звуковой сигнал, с периодичностью раз в час.

Датчик меняется достаточно просто, с помощью шестигранника снимается с него крышка, затем откручивается сам датчик и через специальное технологическое отверстие вытаскивается наружу. Там производиться замена на новый, путем перепайки проводов и все собирается в обратном порядке, смотрите видео обзор замены датчика.

Замена нагревателя испарителя

Нагреватель испарителя используется, например, в холодильниках Стинол 104. Служит для быстрой оттайки испарителя при разморозке. Проверить работоспособность можно прозвонив мультиметром сопротивление.

Для замены нагревателя нужно открутить испаритель от стенки холодильника и аккуратно повернуть, не повредив трубок идущих к нему, после чего с испарителя окручивается и снимается нагреватель, идущий по его периметру, отключаем от проводки на специальном ремонтном разъёме.
