Все предохранители пежо 207 – расположение блоков их схемы и описание на русском
ПежоКомментарии: 5Peugeot 207 производился в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. В 2009 был признан самым продаваемым автомобилем в Европе в своем классе и получил рестайлинг, который коснулся как и интерьера, та и внешнего вида. Производился с версиями кузова: хэтчбек, SW (универсал) и СС (купе-кабриолет). Мы предлагаем ознакомится со схемами блоков предохранителей пежо 207 и их подробным описанием, покажем места расположения, а так же выделим предохранитель прикуривателя.
В данной модели предусмотрены 2 блока с предохранителями и реле.
Содержание
- 1 Блок с предохранителями в салоне
- 2 Предохранители и реле под капотом
- 3 Руководство по эксплуатации
Блок с предохранителями в салоне

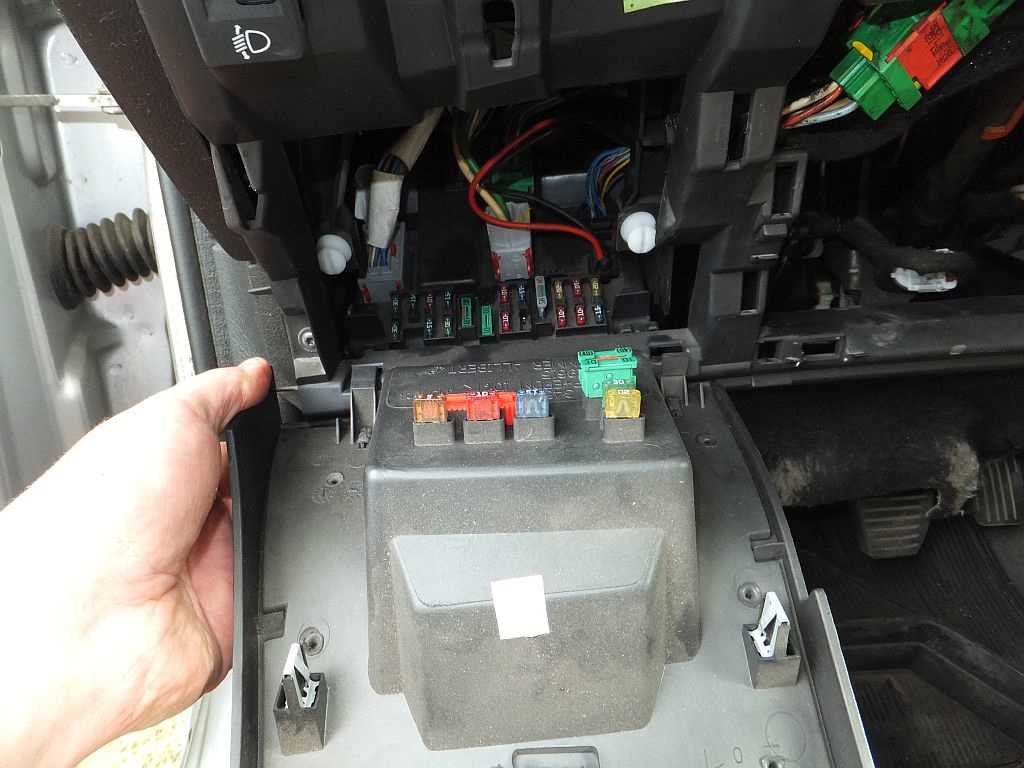

Он расположен под панелью приборов с левой стороны. Что получить доступ надо снять с фиксаторов крышку, потянув за её верхнюю часть и только потом полностью достать.
Сами предохранители находятся в нижней части. Порядковый номер указан сбоку.
Фото – схема
Обозначение
- 15 A Очиститель заднего стекла
- Свободен.
- 5 A ЭБУ подушек безопасности и пиротехнические натяжители.
- 10 A Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос для подачи присадки в сажевый фильтр (на дизелях).
- 30 A Электрические электростеклоподъемники стеклоподъемники , шторка, задние панорамной импульсные крыши (на SW).
- 30 A Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида.
- 5 A Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика.
- 20 A Автомагнитола дисплей, часы, подрулевые радиотелефон переключатели, многофункциональный, коммутационный блок прицепа.
- 30 A Розетка 12 В передняя, розетка 12 В задняя (SW).
- 15 A Свободен.
- 15 A Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач.
- 15 A Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля.
- 5 A Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы.
- 15 A Комбинация безопасности приборов , корректор , панель фар, кондиционер контрольныхвоздуха ламп ремней , система “свободные руки”, ЭБУ парктроника, подушки безопасности.
- 30 A Запирание замков.
- Свободен
- 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
- SH – Шунт PARC.
За прикуриватель отвечает предохранитель номер 9 на 30 А.
Отдельно находятся: G39 – 20 A Свободен и G40 – 20 A Обогрев сидений водителя и пассажира.
Предохранители и реле под капотом
Располагается данный блок в моторном отсеке с левой стороны около аккумулятора под защитной крышкой, подробнее смотрите в видео.
Внутри него так же находятся и реле.

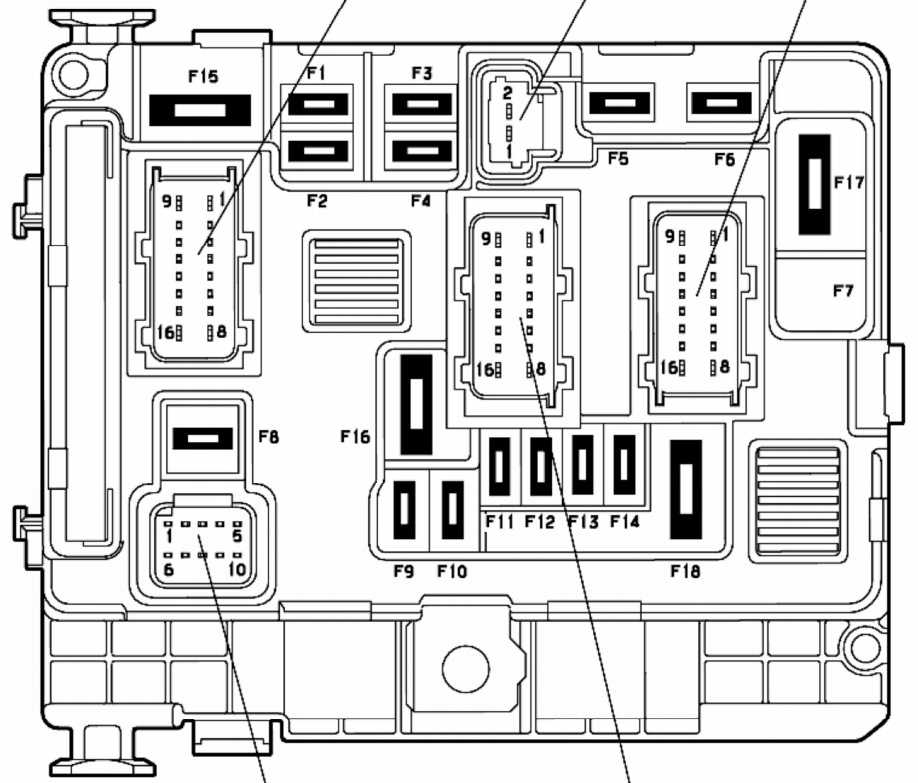

Схема
Обозначение
- F1 20 A Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения, электромагнитные клапаны системы
распределения и адсорбера (1,6 л THP 16V), датчик расхода воздуха (на дизелях), топливный насос высокого давления (на дизелях), датчик воды в дизтопливе, электроклапаны системы рециркуляции отработавших газов, подогрев воздуха (на дизелях). - F2 15 A Звуковой сигнал.
- F3 10 A Омыватели ветрового и заднего стекол.
- F4 20 A Омыватель фар.
- F5 15 A Топливный насос (на бензиновых двигателях), электромагнитные клапаны системы турбонаддува (1,6 л THP 16V).
- F6 10 A Датчик скорости движения автомобиля, автоматическая коробка передач.
- F7 10 A Электрический усилитель рулевого управления, реле коммутатора с системой защиты (на дизелях).
- F8 25 A Выключатель стартера.
- F9 10 A ЭБУ систем ABS/ESP, контактор тормозной педали.
- F10 30 A Компоненты системы ЭСУД двигателя (бензиновый двигатель: катушки зажигания, электроклапаны, кислородные датчики, инжекторы, подогреватели, управляемый термостат) (дизельный двигатель: электроклапаны, подогреватели).
- F11 40 A Вентилятор системы кондиционирования воздуха.
- F12 30 A Медленная/быстрая скорость очистителя ветрового стекла.
- F13 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
- F14 30 A Подогреватель дизельного топлива.
- F15 10 A Левая фара дальнего света.
- F16 10 A Правая фара дальнего света.
- F17 15 A Левая фара ближнего света.
- F18 15 A Правая фара ближнего света.
Снизу блока находятся предохранители высокой мощности (макси предохранители – MF).
полное фото блока под капотом в peugeot 207Расшифровка
MF1 70 A Вентилятор системы охлаждения.
MF2 20 A/30 A Насос системы ABS/ESP.
MF3 20 A/30 A Электро клапаны ABS/ESP.
MF4 60 A Питание интеллектуального коммутационного блока.
MF5 60 A Питание интеллектуального коммутационного блока.
MF6 30 A Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V).
MF7 80 A Блок предохранителей салона.
MF8 30 A Свободен.
MF9 80 A Блок системы подогрева (на дизелях).
MF10 80 A Электрический усилитель рулевого управления.
MF11 40 A Электрический двигатель Valvetronic (1,6 л THP 16V).
Руководство по эксплуатации

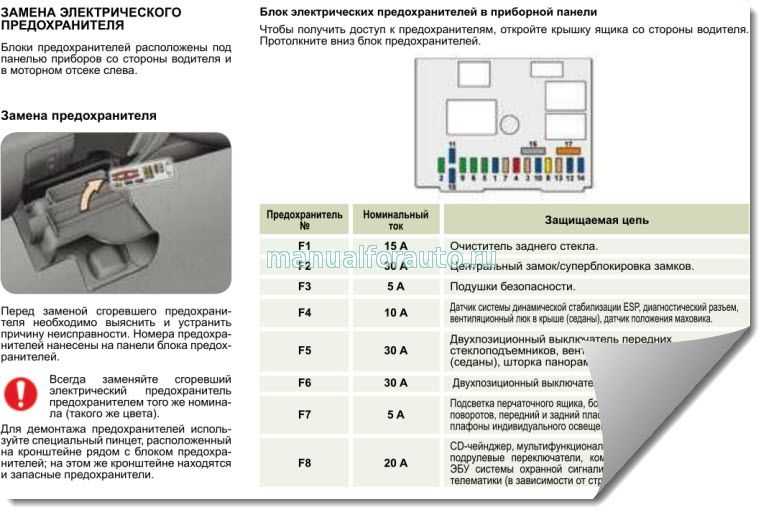

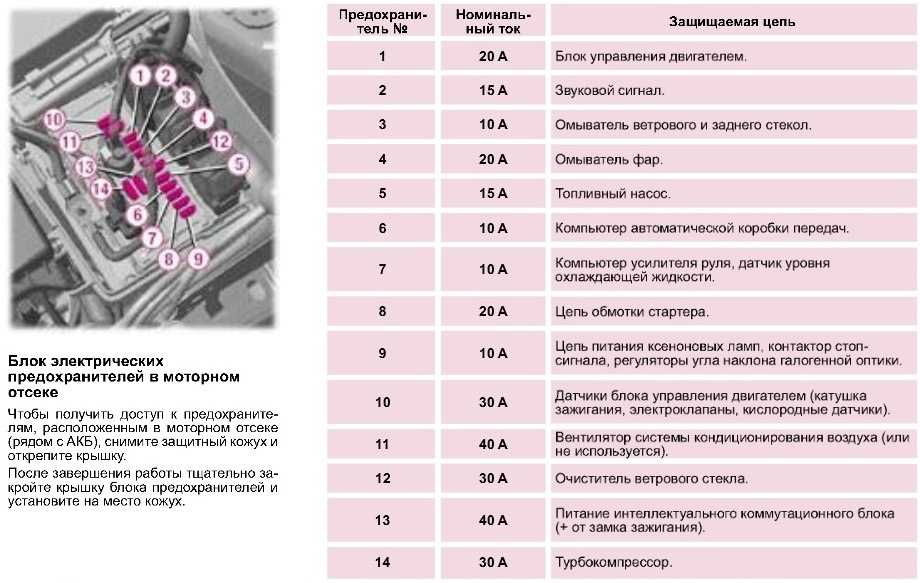

Полную информацию про ремонт и обслуживание пежо 207, вы найдете в руководстве по эксплуатации: “скачать”
Предохранители и реле Peugeot 207 (2006-2014)
Автор redactor3 На чтение 12 мин Просмотров 15.
4к. Опубликовано
Содержание
- Расположение блока предохранителей
- Блок предохранителей на приборной панели
- Моторного отсека
- Схема блока предохранителей
- 2006
- Блок предохранителей на приборной панели
- Назначение предохранителей в блоке предохранителей приборной панели (2006)
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2006 г.)
- 2007
- Блок предохранителей на приборной панели
- Назначение предохранителей в блоке предохранителей приборной панели (2007)
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2007 г.)
- 2008, 2009, 2010
- Блок предохранителей на приборной панели
- Моторного отсека
- Назначение предохранителей в моторном отсеке (2008, 2009, 2010)
- 2011
- Блок предохранителей на приборной панели
- Назначение предохранителей в блоке предохранителей приборной панели (2011)
- Моторного отсека
- Распределение предохранителей в моторном отсеке (2011)
youtube.com/embed/jbTqLIn6PmY?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> Supermini Peugeot 207 выпускался с 2006 по 2014 год. В этой статье вы найдете схемы коробок с предохранителями Peugeot 207 (2006, 2007, 2008, 2009, 2010 и 2011) , получите информацию о расположении панелей предохранителей внутри автомобиля. и узнайте о назначении каждого предохранителя (расположение предохранителей).
Расположение блока предохранителей
Блок предохранителей на приборной панели
Автомобили с левосторонним управлением: блок предохранителей расположен в нижней панели приборов (с левой стороны).
Снимите крышку, потянув вверх, полностью снимите крышку.

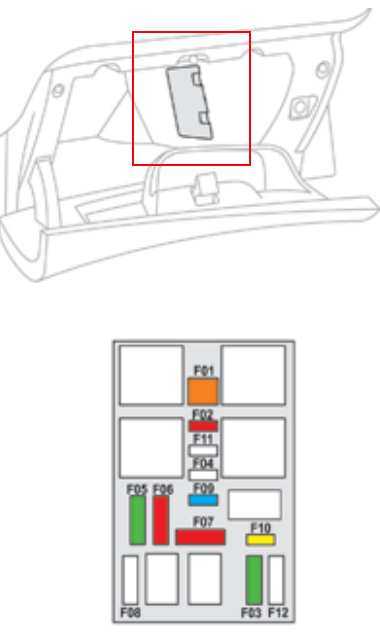

Автомобили с правосторонним управлением: расположены в нижней части приборной панели (с левой стороны).
Откройте крышку перчаточного ящика, сдвиньте направляющую открывания влево, чтобы выйти за пределы первой выемки, полностью откройте крышку перчаточного ящика, отсоедините крышку блока предохранителей, потянув вверх, полностью снимите крышку.
Моторного отсека

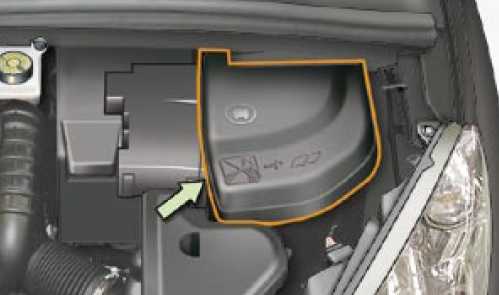

Блок предохранителей расположен в моторном отсеке, рядом с аккумулятором (с правой стороны).
Схема блока предохранителей
2006
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2006)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 А | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 А | Выключатель педали сцепления, диагностический разъем, электрохроматическое внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, насос для очистки от частиц (Diesel). |
| F5 | 30 А | Электрические стеклоподъемники, задние электрические стеклоподъемники, люк на крыше. |
| F6 | 30 А | Электростеклоподъемники передние, поставка складывающихся зеркал. |
| F7 | 5 А | Передние и задние фонари освещения салона, лампы для чтения карт, подсветка солнцезащитного козырька, подсветка бардачка, часы. |
| F8 | 20 А | Аудиоаппаратура, аудио / телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, детектор недостаточного давления в шинах, блок предохранителей прицепа. |
| F9 | 30 А | Передняя розетка 12 В. |
| F10 | 15 А | Сирена, блок управления сигнализацией, фары дальнего света. |
| F11 | 15 А | Диагностическая розетка, слаботочный выключатель зажигания. |
| F12 | 15 А | Датчик дождя / яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 А | Блок предохранителей двигателя, реле ABS, рычаг переключения передач «2 Tronic», двухфункциональный тормозной выключатель. |
| F14 | 15 А | Приборная панель, сигнальная лампа ремней безопасности, регулировка фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 А | Блокировка и взаимоблокировка. |
| F17 | 40 А | Антиобледенение заднего стекла и наружных зеркал. |
| SH | – | PARC шунт. |
| G39 | 20 А | Привет-Fi усилитель. |
| G40 | 20 А | Сиденья водителя и пассажира с подогревом (кроме правого руля) |
Моторного отсека
Распределение предохранителей в моторном отсеке (2006 г.)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 20 А | Блок управления двигателем и блок вентилятора в сборе, реле управления подачей, датчик расхода воздуха (дизель), впрыскивающий насос (дизель), датчик воды в дизеле (дизель), электромагнитные клапаны EGR, подогрев воздуха (дизель). |
| F2 | 15 А | Горн. |
| F3 | 10 А | Передняя и задняя мойка. |
| F4 | 20 А | Омыватель фар. |
| F5 | 15 А | Топливный насос (бензин). |
| F6 | 10 А | Датчик скорости автомобиля. |
| F7 | 10 А | Электроусилитель руля, фары дальнего света, реле управления фарами дальнего света, датчик уровня охлаждающей жидкости двигателя (дизель), блок коммутации и защиты (дизель). |
| F8 | 20 А | Стартовый контроль. |
| F9 | 10 А | Блок управления ABS / ESP, педаль тормоза. |
| F10 | 30 А | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, датчики кислорода, инжекторы, нагреватели, управляемый термостат) (дизель: электромагнитные клапаны, нагреватели). |
| F11 | 40 А | Вентилятор кондиционера. |
| F12 | 30 А | Стеклоочистители Низкая / Высокая скорость. |
| F13 | 40 А | Встроенный интерфейс системы питания (зажигание положительное). |
| F14 | 30 А | Дизельный обогреватель (Diesel). |
| F15 | 10 А | Левая фара дальнего света. |
| F16 | 10 А | Фара правого дальнего света. |
| F17 | 15 А | Левый ближний свет фар. |
| F18 | 15 А | Фара ближнего света ближнего света. |
| Макси-предохранитель | ||
| MF1 * | 70 А | Вентилятор в сборе. |
| МФ2 * | 20 А / 30 А | ABS / ESP насос. |
| MF3 * | 20 А / 30 А | Электромагнитные клапаны ABS / ESP. |
| MF4 * | 60 А | Встроенный интерфейс системы питания. |
| MF5 * | 60 А | Встроенный интерфейс системы питания. |
| MF6 * | – | Не используется. |
| MF7 * | 80 А | Блок предохранителей в салоне. |
| MF8 * | 30 А | Блок управления коробкой передач “2 Tronic”. |
| MF9 * | 80 А | Отопительная установка (Дизель). |
| MF10 * | 80 А | Электроусилитель руля. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2007
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2007)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 А | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 А | Выключатель педали сцепления, диагностический разъем, электрохроматическое внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, насос для очистки от частиц (Diesel). |
| F5 | 30 А | Электрические стеклоподъемники, задние электрические стеклоподъемники, люк на крыше. |
| F6 | 30 А | Электростеклоподъемники передние, поставка складывающихся зеркал. |
| F7 | 5 А | Передние и задние фонари освещения салона, лампы для чтения карт, подсветка солнцезащитного козырька, подсветка бардачка, часы. |
| F8 | 20 А | Аудиоаппаратура, аудио / телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, детектор недостаточного давления в шинах, блок предохранителей прицепа. |
| F9 | 30 А | Передняя розетка 12 В. |
| F10 | 15 А | Сирена, блок управления сигнализацией, фары дальнего света. |
| F11 | 15 А | Диагностическая розетка, слаботочный выключатель зажигания. |
| F12 | 15 А | Датчик дождя / яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 А | Блок предохранителей двигателя, реле ABS, рычаг переключения передач «2 Tronic», двухфункциональный тормозной выключатель. |
| F14 | 15 А | Приборная панель, сигнальная лампа ремней безопасности, регулировка фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 А | Блокировка и взаимоблокировка. |
| F17 | 40 А | Антиобледенение заднего стекла и наружных зеркал. |
| SH | – | PARC шунт. |
| G39 | 20 А | Привет-Fi усилитель. |
| G40 | 20 А | Сиденья водителя и пассажира с подогревом (кроме правого руля) |
Моторного отсека
Распределение предохранителей в моторном отсеке (2007 г.
)| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 20 А | Блок управления двигателем и блок вентилятора в сборе, реле управления питанием, электромагнитные клапаны газораспределения и канистры (1,6 I 16V THP), датчик воздушного потока (дизель), впрыскивающий насос (дизель), датчик воды в дизеле (дизель), электромагнитные клапаны EGR, подогрев воздуха (дизель) ). |
| F2 | 15 А | Горн. |
| F3 | 10 А | Передняя и задняя мойка. |
| F4 | 20 А | Омыватель фар. |
| F5 | 15 А | Топливный насос (бензин), турбо-электромагнитные клапаны (1.6 I 16V THP). |
| F6 | 10 А | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 А | Электроусилитель руля, фары направленного света, реле управления фарами дальнего света, блок коммутации и защиты (дизель). |
| F8 | 20 А | Стартовый контроль. |
| F9 | 10 А | Блок управления ABS / ESP, педаль тормоза. |
| F10 | 30 А | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, датчики кислорода, инжекторы, нагреватели, управляемый термостат) (дизель: электромагнитные клапаны, нагреватели). |
| F11 | 40 А | Вентилятор кондиционера. |
| F12 | 30 А | Стеклоочистители Низкая / Высокая скорость. |
| F13 | 40 А | Встроенный интерфейс системы питания (зажигание положительное). |
| F14 | 30 А | Дизельный обогреватель (Diesel). |
| F15 | 10 А | Левая фара дальнего света. |
| F16 | 10 А | Фара правого дальнего света. |
| F17 | 15 А | Левый ближний свет фар. |
| F18 | 15 А | Фара ближнего света ближнего света. |
| Макси-предохранитель | ||
| (Вставка 1) MF1 * | 70 А | Вентилятор в сборе. |
| (Вставка 1) MF2 * | 20 А / 30 А | ABS / ESP насос. |
| (Вставка 1) MF3 * | 20 А / 30 А | Электромагнитные клапаны ABS / ESP. |
| (Вставка 1) MF4 * | 60 А | Встроенный интерфейс системы питания. |
| (Вставка 1) MF5 * | 60 А | Встроенный интерфейс системы питания. |
| (Вставка 1) MF6 * | 30 А | Дополнительный вентилятор в сборе (1.6 I 16V THP). |
| (Вставка 1) MF7 * | 80 А | Блок предохранителей в салоне. |
| (Вставка 1) MF8 * | 30 А | Блок управления коробкой передач “2 Tronic”. |
| (Вставка 2) MF9 * | 80 А | Отопительная установка (Дизель). |
| (Вставка 2) MF10 * | 80 А | Электроусилитель руля. |
| (Вставка 2) MF11 * | 40 А | Электродвигатель Valvetronic (1.6 I 16V THP). |
* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2008, 2009, 2010
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2008, 2009, 2010)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 А | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 А | Выключатель педали сцепления, диагностический разъем, электрохроматическое внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, насос для очистки от частиц (Diesel). |
| F5 | 30 А | Электрические стеклоподъемники, задние электрические стеклоподъемники, люк на крыше. |
| F6 | 30 А | Электростеклоподъемники передние, поставка складывающихся зеркал. |
| F7 | 5 А | Передние и задние фонари освещения салона, лампы для чтения карт, подсветка солнцезащитного козырька, подсветка бардачка, часы. |
| F8 | 20 А | Аудиоаппаратура, аудио / телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, детектор недостаточного давления в шинах, блок предохранителей прицепа. |
| F9 | 30 А | Передняя розетка 12 В, задняя розетка 12 В (SW) |
| F10 | 15 А | Сирена, блок управления сигнализацией, фары дальнего света. |
| F11 | 15 А | Диагностическая розетка, слаботочный выключатель зажигания. |
| F12 | 15 А | Датчик дождя / яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 А | Блок предохранителей двигателя, реле ABS, рычаг переключения передач «2 Tronic», двухфункциональный тормозной выключатель. |
| F14 | 15 А | Приборная панель, сигнальная лампа ремней безопасности, регулировка фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 А | Блокировка и взаимоблокировка. |
| F17 | 40 А | Антиобледенение заднего стекла и наружных зеркал. |
| SH | – | PARC шунт. |
| G39 | 20 А | Привет-Fi усилитель. |
| G40 | 20 А | Сиденья водителя и пассажира с подогревом (кроме правого руля) |
Моторного отсека
Назначение предохранителей в моторном отсеке (2008, 2009, 2010)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 20 А | Блок управления двигателем и блок вентилятора в сборе, реле управления питанием, электромагнитные клапаны газораспределения и канистры (1,6 I 16V THP), датчик воздушного потока (дизель), впрыскивающий насос (дизель), датчик воды в дизеле (дизель), электромагнитные клапаны EGR, подогрев воздуха (дизель) ). |
| F2 | 15 А | Горн..jpg) |
| F3 | 10 А | Передняя и задняя мойка. |
| F4 | 20 А | Омыватель фар. |
| F5 | 15 А | Топливный насос (бензин), турбо-электромагнитные клапаны (1.6 I 16V THP). |
| F6 | 10 А | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 А | Электроусилитель руля, фары направленного света, реле управления фарами дальнего света, блок коммутации и защиты (дизель). |
| F8 | 20 А | Стартовый контроль. |
| F9 | 10 А | Блок управления ABS / ESP, педаль тормоза. |
| F10 | 30 А | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, датчики кислорода, инжекторы, нагреватели, управляемый термостат) (дизель: электромагнитные клапаны, нагреватели). |
| F11 | 40 А | Вентилятор кондиционера. |
| F12 | 30 А | Стеклоочистители Низкая / Высокая скорость. |
| F13 | 40 А | Встроенный интерфейс системы питания (зажигание положительное). |
| F14 | 30 А | Дизельный обогреватель (Diesel). |
| F15 | 10 А | Левая фара дальнего света. |
| F16 | 10 А | Фара правого дальнего света. |
| F17 | 15 А | Левый ближний свет фар. |
| F18 | 15 А | Фара ближнего света ближнего света. |
| Макси-предохранитель | ||
| (Вставка 1) MF1 * | 70 А | Вентилятор в сборе. |
| (Вставка 1) MF2 * | 20 А / 30 А | ABS / ESP насос. |
| (Вставка 1) MF3 * | 20 А / 30 А | Электромагнитные клапаны ABS / ESP. |
| (Вставка 1) MF4 * | 60 А | Встроенный интерфейс системы питания. |
| (Вставка 1) MF5 * | 60 А | Встроенный интерфейс системы питания. |
| (Вставка 1) MF6 * | 30 А | Дополнительный вентилятор в сборе (1.6 I 16V THP). |
| (Вставка 1) MF7 * | 80 А | Блок предохранителей в салоне. |
| (Вставка 1) MF8 * | 30 А | Блок управления коробкой передач “2 Tronic”. |
| (Вставка 2) MF9 * | 80 А | Отопительная установка (Дизель). |
| (Вставка 2) MF10 * | 80 А | Электроусилитель руля. |
| (Вставка 2) MF11 * | 40 А | Электродвигатель Valvetronic (1.6 I 16V THP). |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2011
Блок предохранителей на приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2011)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 А | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 А | Выключатель педали сцепления, диагностический разъем, электрохромное зеркало заднего вида, кондиционер, датчик угла поворота рулевого колеса, насос для очистки от частиц (Diesel). |
| F5 | 30 А | Электрические стеклоподъемники, электрические стеклоподъемники сзади, панорамный люк на крыше (SW). |
| F6 | 30 А | Передние электрические стеклоподъемники в одно касание, складывающиеся зеркала заднего вида. |
| F7 | 5 А | Лампы освещения передних и задних сидений, лампы для чтения карт, подсветка солнцезащитного козырька, подсветка бардачка. |
| F8 | 20 А | Аудиоаппаратура, аудио / телефон, многофункциональный экран, часы, органы управления на руле, предохранитель прицепа. |
| F9 | 30 А | Передняя розетка 12 В, задняя розетка 12 В (SW). |
| F10 | 15 А | Не используется. |
| F11 | 15 А | Диагностическая розетка, слаботочный выключатель зажигания, блок управления автоматической коробкой передач. |
| F12 | 15 А | Датчик дождя / солнечного света, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 А | Блок предохранителей двигателя, реле ABS, двухфункциональный тормозной выключатель. |
| F14 | 15 А | Приборная панель, панель сигнальных ламп ремней безопасности, регулировка фар, кондиционер, система Bluetooth, блок управления задними парктрониками, подушки безопасности. |
| F15 | 30 А | Запирание. |
| F17 | 40 А | Обогрев заднего стекла и зеркал заднего вида. |
| SH | – | PARC шунт. |
| G39 | 20 А | Не используется. |
| G40 | 20 А | Сиденья водителя и пассажира с подогревом (кроме правого руля) |
Моторного отсека
Распределение предохранителей в моторном отсеке (2011)
| Н ° | Рейтинг | функции |
|---|---|---|
| F1 | 20 А | Блок управления двигателем и блок вентилятора в сборе, реле электропитания, электроклапаны ГРМ и канистры (1,6 л, 16 В THP), датчик расхода воздуха (дизель), впрыскивающий насос (дизель), датчик воды в дизеле (дизель), электроклапаны EGR, подогрев воздуха (дизель) , |
| F2 | 15 А | Горн. |
| F3 | 10 А | Передний и задний стеклоомыватель. |
| F4 | 20 А | Омыватель фар. |
| F5 | 15 А | Топливный насос (бензин). Электроклапаны турбо (1.6 I 16V THP). |
| F6 | 10 А | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 А | Электроусилитель руля, блок коммутации и защиты (дизель). |
| F8 | 25 А | Управление стартером. |
| F9 | 10 А | Блок управления ABS / ESP, педаль тормоза. |
| F10 | 30 А | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, датчики кислорода, форсунки, обогреватели, электронный термостат) (дизель: электроклапаны, обогреватели). |
| F11 | 40 А | Вентилятор кондиционера. |
| F12 | 30 А | Стеклоочистители Низкая / Высокая скорость. |
| F13 | 40 А | Встроенный интерфейс системы питания (зажигание положительное). |
| F14 | 30 А | Дизельный обогреватель (Diesel). |
| F15 | 10 А | Левая фара дальнего света. |
| F16 | 10 А | Фара правого дальнего света. |
| F17 | 15 А | Левый ближний свет фар. |
| F18 | 15 А | Фара ближнего света ближнего света. |
| Макси-предохранитель | ||
| (Вставка 1) MF1 * | 70 А | Вентилятор в сборе. |
| (Вставка 1) MF2 * | 20 А / 30 А | ABS / ESP насос. |
| (Вставка 1) MF3 * | 20 А / 30 А | Электроклапаны ABS / ESP. |
| (Вставка 1) MF4 * | 60 А | Встроенный интерфейс системы питания. |
| (Вставка 1) MF5 * | 60 А | Встроенный интерфейс системы питания. |
| (Вставка 1) MF6 * | 30 А | Дополнительный вентилятор в сборе (1,6 л, 16 В THP). |
| (Вставка 1) MF7 * | 80 А | Панель приборов, блок предохранителей. |
| (Вставка 1) MF8 * | 30 А | Не используется. |
| (Вставка 2) MF9 * | 80 А | Отопительная установка (Дизель). |
| (Вставка 2) MF10 * | 80 А | Электроусилитель руля. |
| (Вставка 2) MF11 * | 40 А | Электродвигатель Valvetronic (1.6 литра 16V THP). |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT или квалифицированной мастерской. |
Схема блока предохранителей Peugeot 207 (2006-2014)
Ad vertisements
Супермини Peugeot 207 выпускался с 2006 по 2014 год. 2006 г., 2007, 2008, 2009, 2010 и 2011) , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (расположение предохранителей).
Предохранитель прикуривателя (розетка) в Peugeot 207 это предохранитель F9 в блоке предохранителей панели приборов.
Содержание
Расположение блока предохранителей
Блок предохранителей на приборной панели
Автомобили с левосторонним управлением: блок предохранителей расположен в нижней части приборной панели (с левой стороны).
Отсоедините крышку, потянув за верхнюю часть, полностью снимите крышку.
Автомобили с правым рулем: расположен в нижней части приборной панели (с левой стороны).
Откройте крышку перчаточного ящика, сдвиньте направляющую влево, чтобы выйти за первую прорезь, полностью откройте крышку перчаточного ящика, отсоедините крышку блока предохранителей, потянув за верхнюю часть, полностью снимите крышку.
Моторный отсек
Блок предохранителей расположен в моторном отсеке рядом с аккумуляторной батареей (правая сторона).
Схемы блока предохранителей
Объявление vertisements
2006
Блок предохранителей приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2006 г.)
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 А | Выключатель педали сцепления, диагностический разъем, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, насос сажевого фильтра (дизель). |
| F5 | 30 A | Электрические стеклоподъемники, задние электрические стеклоподъемники, люк. |
| F6 | 30 A | Передние электростеклоподъемники, поставка складывающихся зеркал. |
| F7 | 5 A | Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы. |
| F8 | 20 A | Аудиооборудование, аудио/телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, датчик давления в шинах, блок предохранителей прицепа. |
| F9 | 30 А | Передняя розетка 12 В. |
| F10 | 15 A | Сирена, блок управления сигнализацией, поворотные фары. |
| F11 | 15 А | Диагностический разъем, слаботочный выключатель зажигания. |
| F12 | 15 А | Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 A | Блок предохранителей двигателя, реле ABS, рычаг переключения передач “2 Tronic”, двухфункциональный переключатель тормоза. |
| F14 | 15 A | Приборная панель, планка сигнальных ламп непристегнутых ремней безопасности, регулятор фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенитель заднего стекла и наружных зеркал. |
| SH | – | Шунт PARC. |
| G39 | 20 A | Усилитель Hi-Fi. |
| G40 | 20 A | Подогрев сидений водителя и пассажира (кроме правого) |
Объявление vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2006 г.)
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Питание блока управления двигателем и реле управления блоком вентиляторов, датчик расхода воздуха (Дизель), ТНВД (Дизель), датчик воды в дизельном топливе (Дизель), электромагнитные клапаны EGR, подогрев воздуха ( Дизель). |
| F2 | 15 А | Звуковой сигнал. |
| F3 | 10 A | Передний и задний стеклоомыватели. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 А | Топливный насос (бензин). |
| F6 | 10 A | Датчик скорости автомобиля. |
| F7 | 10 A | Электроусилитель руля, поворотные фары, реле управления поворотными фарами, датчик уровня охлаждающей жидкости двигателя (Дизель), блок коммутации и защиты (Дизель). |
| F8 | 20 А | Управление стартером. |
| F9 | 10 A | Блок управления ABS/ESP, датчик педали тормоза. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, управляемый термостат) (Дизель: электромагнитные клапаны, обогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители Низкая/Высокая скорость. |
| F13 | 40 A | Питание встроенного системного интерфейса (зажигание положительное). |
| F14 | 30 А | Дизельный обогреватель (Дизель). |
| F15 | 10 A | Левая фара дальнего света. |
| F16 | 10 A | Правая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| Таблица макси-предохранителей | ||
| MF1* | 70 А | Вентилятор в сборе. |
| MF2* | 20 A/30 A | Насос ABS/ESP. |
| MF3* | 20 A/30 A | Электромагнитные клапаны ABS/ESP. |
| MF4* | 60 A | Питание встроенного системного интерфейса. |
| MF5* | 60 А | Питание встроенного системного интерфейса. |
| MF6* | – | Не используется. |
| MF7* | 80 А | Блок предохранителей в салоне. |
| MF8* | 30 A | Блок управления коробкой передач “2 Tronic”. |
| MF9* | 80 A | Блок обогрева (Дизель). |
| MF10* | 80 А | Рулевое управление с электроусилителем. |
| * Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT |
2007
Ad vertisements
Блок предохранителей приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2007 г.
)
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Выключатель педали сцепления, диагностический разъем, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, насос фильтра сажевого фильтра (дизель). |
| F5 | 30 A | Электрические стеклоподъемники, задние электрические стеклоподъемники, люк. |
| F6 | 30 A | Передние электростеклоподъемники, поставка складывающихся зеркал. |
| F7 | 5 A | Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы. |
| F8 | 20 A | Аудиооборудование, аудио/телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, датчик давления в шинах, блок предохранителей прицепа. |
| F9 | 30 А | Передняя розетка 12 В. |
| F10 | 15 A | Сирена, блок управления сигнализацией, поворотные фары. |
| F11 | 15 А | Диагностический разъем, слаботочный выключатель зажигания. |
| F12 | 15 А | Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 А | Блок предохранителей двигателя, реле ABS, рычаг селектора коробки передач “2 Tronic”, двухфункциональный переключатель тормоза. |
| F14 | 15 A | Приборная панель, планка сигнальных ламп непристегнутых ремней безопасности, регулятор фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенитель заднего стекла и наружных зеркал. |
| SH | – | Шунт PARC. |
| G39 | 20 A | Усилитель Hi-Fi. |
| G40 | 20 A | Подогрев сидений водителя и пассажира (кроме правого) |
Ad vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2007 г.)
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Блок управления двигателем и вентилятором, реле питания, синхронизатор и электромагнитные клапаны адсорбера (1,6 I 16V THP), датчик расхода воздуха (дизель), ТНВД (дизель), датчик воды в дизельном топливе (Дизель), электромагнитные клапаны EGR, подогрев воздуха (Дизель). |
| F2 | 15 А | Звуковой сигнал. |
| F3 | 10 A | Передний и задний стеклоомыватели. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (бензиновый), электромагнитные клапаны турбонаддува (1,6 I 16V THP). |
| F6 | 10 A | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 А | Электроусилитель руля, поворотные фары, реле управления поворотными фарами, блок коммутации и защиты (Дизель). |
| F8 | 20 А | Управление стартером. |
| F9 | 10 A | Блок управления ABS/ESP, датчик педали тормоза. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, управляемый термостат) (Дизель: электромагнитные клапаны, обогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители Низкая/Высокая скорость. |
| F13 | 40 A | Питание встроенного системного интерфейса (зажигание положительное). |
| F14 | 30 А | Дизельный обогреватель (Дизель). |
| F15 | 10 A | Левая фара дальнего света. |
| F16 | 10 A | Правая фара дальнего света. |
| F17 | 15 А | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| Таблица макси-предохранителей | ||
| (Коробка 1) MF1* | 70 А | Блок вентилятора. |
| (Коробка 1) MF2* | 20 A/30 A | Насос ABS/ESP. |
| (Коробка 1) MF3* | 20 A/30 A | Электромагнитные клапаны ABS/ESP. |
| (Коробка 1) MF4* | 60 A | Питание встроенного системного интерфейса. |
| (Коробка 1) MF5* | 60 A | Питание встроенного системного интерфейса. |
| (Коробка 1) MF6* | 30 А | Дополнительный вентилятор в сборе (1,6 I 16 В THP). |
| (Коробка 1) MF7* | 80 А | Блок предохранителей в салоне. |
| (Коробка 1) MF8* | 30 А | Блок управления коробкой передач “2 Tronic”. |
| (Коробка 2) MF9* | 80 A | Блок обогрева (Дизель). |
| (Коробка 2) MF10* | 80 А | Рулевое управление с электроусилителем. |
| (коробка 2) MF11* | 40 A | Электродвигатель Valvetronic (1,6 л, 16 В, THP). |
* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2008, 2009, 2010
Ad vertisements
Блок предохранителей приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2008, 2009, 2010)
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 A | Выключатель педали сцепления, диагностический разъем, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, насос фильтра сажевого фильтра (дизель). |
| F5 | 30 A | Электрические стеклоподъемники, задние электрические стеклоподъемники, люк. |
| F6 | 30 A | Передние электростеклоподъемники, поставка складывающихся зеркал. |
| F7 | 5 A | Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы. |
| F8 | 20 A | Аудиооборудование, аудио/телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на руле, датчик давления в шинах, блок предохранителей прицепа. |
| F9 | 30 A | Передняя розетка 12 В, задняя розетка 12 В (SW) |
| F10 | 15 A | Сирена охранной сигнализации, блок управления охранной сигнализацией, поворотные фары. |
| F11 | 15 А | Диагностический разъем, слаботочный выключатель зажигания. |
| F12 | 15 А | Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 A | Блок предохранителей двигателя, реле ABS, рычаг переключения передач “2 Tronic”, двухфункциональный переключатель тормоза. |
| F14 | 15 A | Приборная панель, планка сигнальных ламп непристегнутых ремней безопасности, регулятор фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности. |
| F15 | 30 A | Блокировка и блокировка. |
| F17 | 40 A | Антиобледенитель заднего стекла и наружных зеркал. |
| SH | – | Шунт PARC. |
| Г39 | 20 A | Усилитель Hi-Fi. |
| G40 | 20 A | Подогрев сидений водителя и пассажира (кроме правого) |
Ad vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2008, 2009, 2010)
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 А | Блок управления двигателем и реле управления электровентилятором питание, электромагнитные клапаны ГРМ и адсорбера (1,6 I 16V THP), датчик расхода воздуха (Дизель), ТНВД (Дизель), датчик воды в дизеле (Дизель), электромагнитные клапаны EGR, подогрев воздуха (Дизель). |
| F2 | 15 А | Звуковой сигнал. |
| F3 | 10 A | Передний и задний стеклоомыватели. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 A | Топливный насос (бензиновый), электромагнитные клапаны турбонаддува (1,6 I 16V THP). |
| F6 | 10 A | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 А | Электроусилитель руля, поворотные фары, реле управления поворотными фарами, блок коммутации и защиты (Дизель). |
| F8 | 20 А | Управление стартером. |
| F9 | 10 A | Блок управления ABS/ESP, датчик педали тормоза. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, управляемый термостат) (Дизель: электромагнитные клапаны, обогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители Низкая/Высокая скорость. |
| F13 | 40 A | Питание встроенного системного интерфейса (зажигание положительное). |
| F14 | 30 А | Дизельный обогреватель (Дизель). |
| F15 | 10 A | Левая фара дальнего света. |
| F16 | 10 A | Правая фара дальнего света. |
| F17 | 15 A | Левая фара ближнего света. |
| F18 | 15 А | Правая фара ближнего света. |
| Таблица макси-предохранителей | ||
| (Коробка 1) MF1* | 70 А | Блок вентилятора. |
| (Коробка 1) MF2* | 20 A/30 A | Насос ABS/ESP. |
| (Коробка 1) MF3* | 20 A/30 A | Электромагнитные клапаны ABS/ESP. |
| (Коробка 1) MF4* | 60 A | Питание встроенного системного интерфейса. |
| (Коробка 1) MF5* | 60 A | Питание встроенного системного интерфейса. |
| (Коробка 1) MF6* | 30 А | Дополнительный вентилятор в сборе (1,6 I 16 В THP). |
| (Коробка 1) MF7* | 80 А | Блок предохранителей в салоне. |
| (Коробка 1) MF8* | 30 A | Блок управления коробкой передач “2 Tronic”. |
| (Коробка 2) MF9* | 80 A | Блок обогрева (Дизель). |
| (Коробка 2) MF10* | 80 А | Рулевое управление с электроусилителем. |
| (коробка 2) MF11* | 40 A | Электродвигатель Valvetronic (1,6 л, 16 В, THP). |
* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT. |
2011
Объявление vertisements
Блок предохранителей приборной панели
Назначение предохранителей в блоке предохранителей приборной панели (2011 г.)
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 15 А | Задний стеклоочиститель. |
| F2 | – | Не используется. |
| F3 | 5 A | Блок управления подушками безопасности и преднатяжителями. |
| F4 | 10 А | Выключатель педали сцепления, диагностический разъем, электрохромное зеркало заднего вида, кондиционер, датчик угла поворота рулевого колеса, насос фильтра сажевого фильтра (дизель). |
| F5 | 30 A | Электростеклоподъемники, задние электростеклоподъемники с одним касанием, панорамный люк (SW). |
| F6 | 30 A | Электростеклоподъемники передних дверей, складывающиеся зеркала. |
| F7 | 5 A | Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика. |
| F8 | 20 A | Аудиооборудование, аудио/телефон, многофункциональный экран, часы, органы управления на рулевом колесе, блок предохранителей прицепа. |
| F9 | 30 A | Передняя розетка 12 В, задняя розетка 12 В (SW). |
| F10 | 15 А | Не используется. |
| F11 | 15 А | Диагностический разъем, слаботочный выключатель зажигания, блок управления автоматической коробкой передач. |
| F12 | 15 A | Датчик дождя/солнца, усилитель, блок предохранителей прицепа, модуль автошколы. |
| F13 | 5 A | Блок предохранителей двигателя, реле ABS, двухфункциональный выключатель тормоза. |
| F14 | 15 A | Панель приборов, панель контрольных ламп непристегнутых ремней безопасности, корректор фар, кондиционер, система Bluetooth, блок управления задним парктроником, подушки безопасности. |
| F15 | 30 А | Блокировка. |
| F17 | 40 A | Обогрев заднего стекла и зеркал заднего вида. |
| SH | – | Шунт PARC. |
| G39 | 20 А | Не используется. |
| G40 | 20 A | Подогрев сидений водителя и пассажира (кроме правого) |
Ad vertisements
Моторный отсек
Назначение предохранителей в моторном отсеке (2011 г.)
| № | Рейтинг | Функции |
|---|---|---|
| F1 | 20 A | Блок управления двигателем и вентилятором, реле питания, электроклапаны ГРМ и адсорбера (1,6 л 16 В THP), датчик расхода воздуха (Дизель), ТНВД (Дизель), датчик воды в дизельном топливе (Дизель), электроклапаны EGR, подогрев воздуха (Дизель). |
| F2 | 15 А | Звуковой сигнал. |
| F3 | 10 A | Стеклоомыватели переднего и заднего стекла. |
| F4 | 20 A | Омыватель фар. |
| F5 | 15 А | Топливный насос (бензин). Электроклапаны турбо (1.6 I 16V THP). |
| F6 | 10 A | Датчик скорости автомобиля, автоматическая коробка передач. |
| F7 | 10 А | Электроусилитель руля, блок коммутации и защиты (Дизель). |
| F8 | 25 А | Управление стартером. |
| F9 | 10 A | Блок управления ABS/ESP, датчик педали тормоза. |
| F10 | 30 A | Приводы блока управления двигателем (бензин: катушки зажигания, электроклапаны, лямбда-зонды, форсунки, обогреватели, электронный термостат) (Дизель: электроклапаны, обогреватели). |
| F11 | 40 A | Вентилятор кондиционера. |
| F12 | 30 A | Стеклоочистители на низкой/высокой скорости. |
| F13 | 40 A | Питание встроенного системного интерфейса (зажигание положительное). |
| F14 | 30 А | Дизельный обогреватель (Дизель). |
| F15 | 10 A | Левая фара дальнего света. |
| F16 | 10 A | Правая фара дальнего света. |
| F17 | 15 А | Левая фара ближнего света. |
| F18 | 15 A | Правая фара ближнего света. |
| Таблица макси-предохранителей | ||
| (Коробка 1) MF1* | 70 А | Блок вентилятора. |
| (Коробка 1) MF2* | 20 A/30 A | Насос ABS/ESP. |
| (Коробка 1) MF3* | 20 A/30 A | Электроклапаны ABS/ESP. |
| (Коробка 1) MF4* | 60 A | Питание встроенного системного интерфейса. |
| (Коробка 1) MF5* | 60 A | Питание встроенного системного интерфейса. |
| (Коробка 1) MF6* | 30 А | Дополнительный вентилятор в сборе (1,6 л, 16 В, THP). |
| (Коробка 1) MF7* | 80 А | Блок предохранителей на приборной панели. |
| (Коробка 1) MF8* | 30 А | Не используется. |
| (Коробка 2) MF9* | 80 A | Блок обогрева (Дизель). |
| (Коробка 2) MF10* | 80 А | Рулевое управление с электроусилителем. |
| (Коробка 2) MF11* | 40 A | Электродвигатель Valvetronic (1,6 л, 16 В, THP). |
* Макси-предохранители обеспечивают дополнительную защиту электрических систем. Все работы с макси-предохранителями должны выполняться дилером PEUGEOT или в специализированном техцентре. |
Схема блока предохранителей Peugeot 207 » Схема блока предохранителей
20.06.2016 (US:06.20.16), Категория: Peugeot / 207
Предохранители приборной панели
Блок предохранителей расположен в нижней части приборной панели (с левой стороны).
| № | А | Функции |
| G39 | 20 | Усилитель Hi-Fi |
| Г40 | 20 | Подогрев сидений водителя и переднего пассажира |
| 1 | 15 | Задний стеклоочиститель |
| 2 | – | Не используется |
| 3 | 5 | Блок управления подушками безопасности и преднатяжителями |
| 4 | 10 | Выключатель педали сцепления, диагностический разъем, зеркало заднего вида с электрохромным управлением, кондиционер, датчик угла поворота рулевого колеса, насос сажевого фильтра (дизель) |
| 5 | 30 | Электростеклоподъемники, задние электростеклоподъемники с одним касанием, шторка панорамного люка (SW) |
| 6 | 30 | Электростеклоподъемники передних дверей, складывающиеся наружные зеркала заднего вида питание |
| 7 | 5 | Передние и задние плафоны освещения, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика |
| 8 | 20 | Аудиоаппаратура, аудио/телефон, многофункциональный экран, часы, органы управления на руле, блок предохранителей прицепа. |
| 9 | 30 | Передняя розетка 12 В, задняя розетка 12 В (SW) |
| 10 | 15 | Сирена сигнализации, блок управления сигнализацией |
| 11 | 15 | Диагностический разъем, слаботочный замок зажигания, блок управления автоматической коробкой передач |
| 12 | 15 | Датчик дождя/солнца, усилитель, блок предохранителей прицепа, модуль автошколы |
| 13 | 5 | Блок предохранителей двигателя, реле ABS, двухфункциональный выключатель тормоза |
| 14 | 15 | Панель приборов, панель контрольных ламп непристегнутых ремней безопасности, корректор фар, кондиционер, система Bluetooth, блок управления задним парктроником, подушки безопасности |
| 15 | 30 | Блокировка и блокировка |
| 17 | 40 | Обдув/оттаивание заднего стекла и зеркал заднего вида |
| Ш | – | Шунт PARC |
Предохранители в моторном отсеке
Блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей (с левой стороны).
| № | А | Функции |
| 1 | 20 | Блок управления двигателем и реле управления электровентилятором питания, электроклапаны ГРМ и адсорбера (1,6 л 16V THP), датчик массового расхода воздуха (Дизель), ТНВД (Дизель), датчик воды в дизеле (Дизель), электроклапаны EGR, подогрев воздуха ( Дизель) |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Стеклоомыватели переднего и заднего стекла |
| 4 | 20 | Омыватель фар |
| 5 | 15 | Топливный насос (бензиновый), электроклапаны турбо (1,6 л 16 В THP) |
| 6 | 10 | Датчик скорости автомобиля, автоматическая коробка передач |
| 7 | 10 | Блок электроусилителя руля, коммутации и защиты (Дизель) |
| 8 | 20(-09. |
