Пайка меди со сталью: соединение с железом, алюминием, нержавеющей сталью

Опубликовано автором

Пайка нержавейки с медью – технология и выбор припоя для пайки

Соединение двух различных металлов, куда относится и пайка нержавейки с медью, всегда является достаточно сложной процедурой. С учетом того, что нержавеющая сталь имеет довольно сложное поредение при температурной обработке, а также плохо взаимодействует с остальными металлами, то для качественного результата спаивания нужно подбирать четко выверенную технологию. Если с медью, как правило, проблем не возникает, то с нержавеющей сталью это бывает нередко.

Пайка нержавейки с медью

Сам процесс регулируется ГОСТ 17349-79, но здесь есть одна очень важная особенность. Ведь у каждого металла свои особенности соединения при данном процессе, так что для них требуется использовать различный припой и флюс, подобранный под их параметры. Но при соединении различных металлов требуется брать какие-либо средние или узкоспециализированные материалы.

Такой вид пайки применяется как в домашних условиях, так и в промышленных, для создания герметичных емкостей, припаивания медных трубок и прочих вещей. Данный процесс встречается не так часто, как остальные виды пайки, но при необходимости следует знать все особенности такого метода.

Можно ли спаять нержавейку с медью?

Пайка меди с нержавейкой хоть и является достаточно сложным процессом, но и это все же возможно. Дело в том, что соединение нержавейки с нержавейкой и меди с медью происходит намного чаще, так как итоговое качество соединение выходит значительно лучше. Но в различных ситуациях, когда требуется сделать такое соединение, то приходится уступать качеством. Специально для подобных случаев выпускают особые припои, которые позволяют сделать надежное соединение, отвечающее эксплуатационным требованиям. Если для других типов пайки использование флюса далеко не всегда обязательно, то здесь требуется провести полный спектр процедур, включая лужение, а также использовать все дополнительные материалы.

Преимущества

  • Данный метод позволяет решать сложные технологические операции;
  • Это один из немногих способов достичь подобного соединения;
  • Сама процедура происходит достаточно быстро и не требует дополнительных инструментов, так как для этого достаточно обыкновенной горелки;
  • Современные разработки припоев обеспечивают относительно высокую совместимость металлов при спаивании;
  • Процесс доступен как для домашнего проведения, так и для промышленных потребностей.

Недостатки

  • Качество пайки уступает другим методам по надежности;
  • Трудно подобрать правильный припой;
  • Флюс быстро окисляется, так что действия приходится проводить, не затягивая начало температурной обработки;
  • Зачастую используются легкоплавные припои, что делает процесс обработки более сложным, так как нужно четко отрегулировать температуру и следить, чтобы ничего не растеклось.

Способы

Существует несколько способов, как сделать соединение такого рода и зависят они больше не от того какой используется припой для пайки нержавейки с медью, а от инструмента обработки. Таким образом, в качестве основных выделяются два – пайка паяльником и горелкой.

В первом случае, при использовании паяльника, данный инструмент используется для относительно небольших деталей. Им удобней соединять небольшие вещи, так как нет риска перепалить их слишком большой температурой. В то же время сам паяльник уступает по мощности горелке и не может работать с твердоплавными материалами. Также им неудобно обрабатывать большие поверхности, так как в данном случае процесс будет слишком длительным и флюс может окислиться уже к тому времени.

Горелка является более часто используемым способом. Ею может проводиться пайка нержавейки с медью латунью и другими припоями. Здесь можно легко обрабатывать большие поверхности, делать герметические соединения. Сам процесс происходит намного быстрее, чем с паяльником, а также появляется возможность подогреть заготовки до нужной температуры. Скорость проведения процедур не позволяет флюсу окисляться.

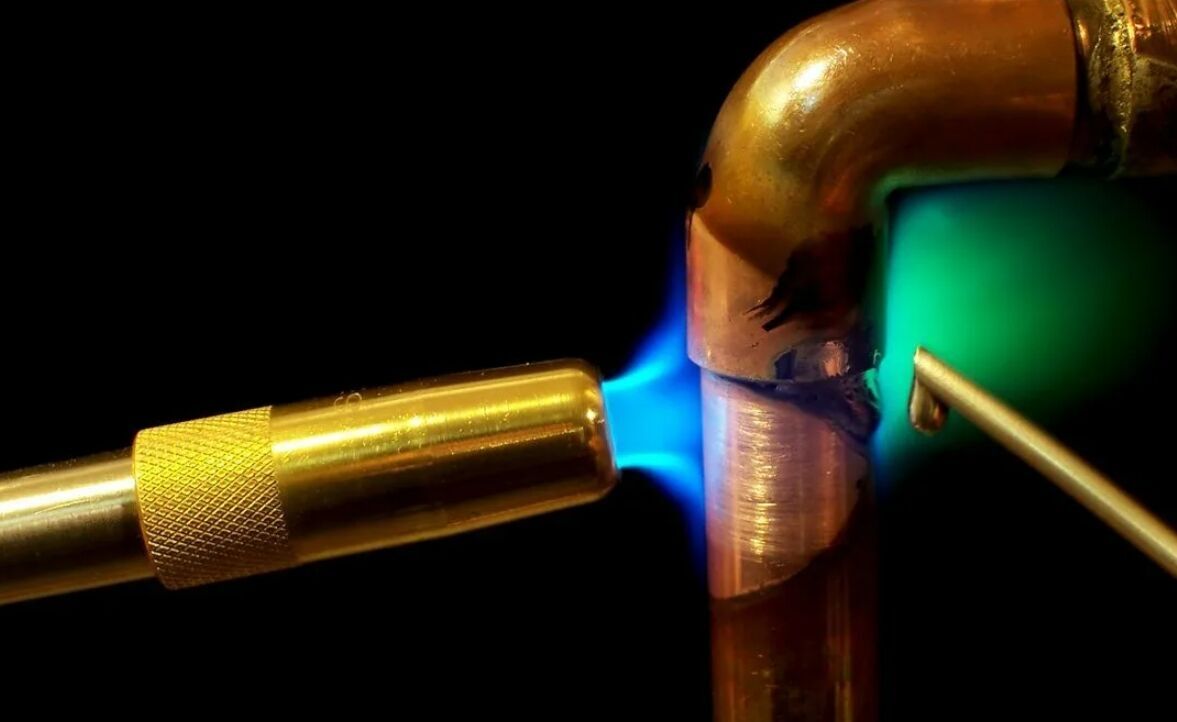

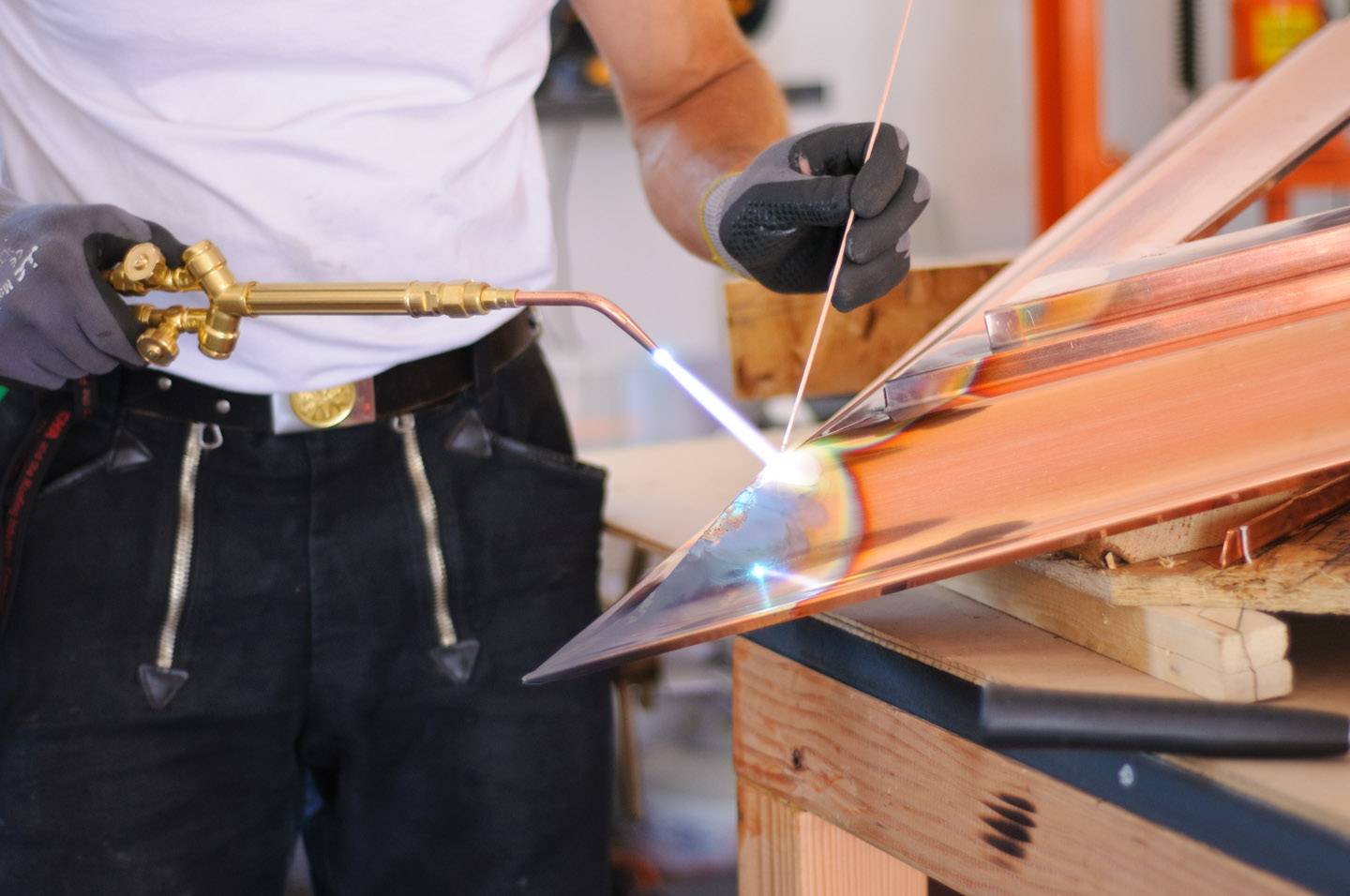

Пайка меди с нержавейкой горелкой

Выбор припоя

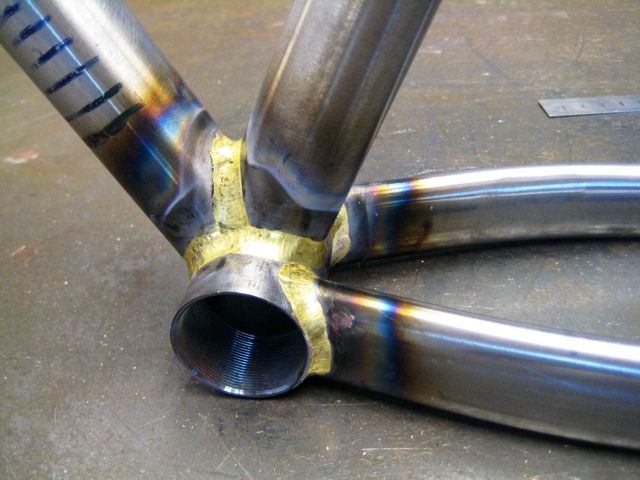

От правильного подбора припоя зависит итоговый результат работы, так как он обеспечивает заполнение места соединения, которое должно быть полностью покрыто материалом, что должен быть хорошо схвачен на поверхности. Одним из самых простых вариантов является пайка нержавейки латунью. Ведь это очень распространенный припой, который используется также и для пайки нержавейки с нержавейкой. В некоторых случаях его можно использовать без флюса.

«Обратите внимание!

Он уступает другим по своим свойствам, но является более распространенным и доступным, так что он подходит преимущественно для простых соединений, на которых не лежит большая ответственность.»

Оловянно-серебряный припой, такой как Castolin 157, является отличным способом пайки, но стоимость материала является более высокой, чем у остальных.

В самых простых случаях может использоваться радиотехнический припой, но по технологии производства лучше выбирать специализированные расходные материалы.

Технология пайки нержавейки с медью

Пайка нержавеющей стали латунью, или другими припоями, начинается с подготовки поверхности.

  • Материал нужно очистить от всего лишнего и снять все налеты, очистить от жира и возможной ржавчины;
  • Затем подготовить флюс, подвергнуть лужению места соединения заготовок и сам припой;
  • После того, как флюс будет нанесен на места соединения, следует приставить в нужное место заготовку и выложить припой;

«Важно!

Не следует затягивать этот процесс, так как флюс имеет свойство окисляться.»

  • Затем следует постепенно подогревать все горелкой, пока припой не начнет плавиться;
  • Нужно следить, чтобы он равномерно растекся по поверхности соединения;
  • Дать остыть естественным способом.
Контроль качества

Качество пайки контролируется по ГОСТ 19249-73. Существует несколько основных профессиональных методов, которые включают:

  • Радиоскопический метод;
  • Радиационный контроль;
  • Технический осмотр.
Техника безопасности

При работе с горелкой следует следить за соединением баллона с газом и его местом положения, так как он представляет собой наибольшую опасность. Также нужно аккуратно обращаться с горячими предметами, которые могли не остыть после пайки. Не стоит контактировать с флюсом непосредственно, а лучше использовать защитные перчатки.

Пайка медных труб

   Каталог продукции
jpg” valign=”middle”>
jpg” valign=”middle”>
jpg” valign=”middle”>
jpg” valign=”middle”>
jpg” valign=”middle”>



Уважаемые клиенты.

В связи с обострением ситуации в Украине и волатильностью Российской валюты цены могут отличаться от цен на сайте.

Техническая информация

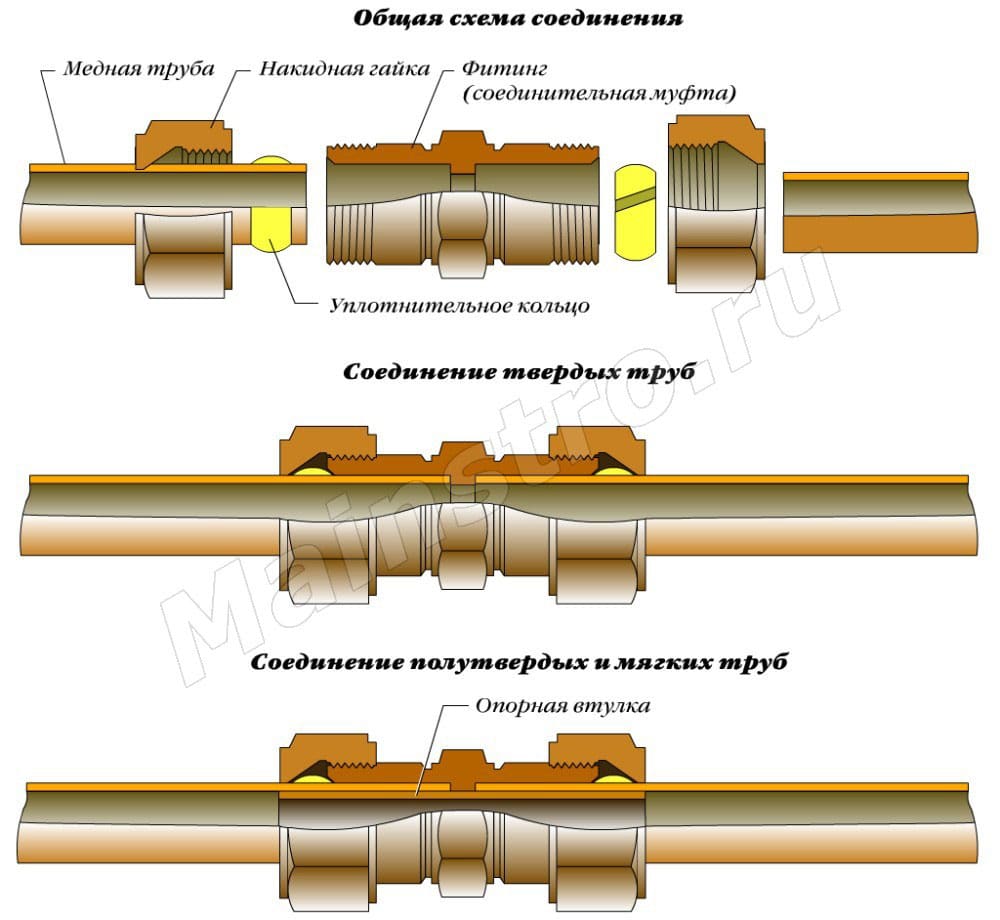

Техника соединения медных труб легка и надежна. Наиболее распространенной техникой соединения является капиллярная высокотемпературная пайка. Данный способ основан на капиллярном эффекте, суть которого заключается в том, что при небольшом расстоянии между стенками двух смачиваемых поверхностей, жидкость за счет адгезии поднимется вверх по капилляру, преодолевая силу тяжести. Именно данный эффект позволяет припою (рекомендуемый - серебряно-бронзовый, но ни в коем случае не свинцовый) равномерно распространяться по всей поверхности независимо от положения трубы (можно, например, подавать припой снизу).

Для улучшения качества пайки и повышения коэффициента адгезии используются специальные флюсы, а поверхности под пайку предварительно зачищаются.
Высокотемпературную пайку с помощью горелки должен выполнять квалифицированный специалист. Также мы предлагаем специальный паяльный аппарат для электроиндукционной пайки, когда за счет подачи индукционных токов, нагревается сама труба.

Это самый надёжный, оптимальный способ соединения медных труб, который также экономит затрачиваемые средства, так как фитинги для пайки очень дёшевы. При соединении труб высокотемпературной пайкой, всю систему можно даже заливать раствором и бетоном, что не допускается при соединении на “скрутки”.
Недостаток данного соединения – пропаянное высокотемпературной сваркой соединение отжигается и превращается в мягкую медь.

Пайка нагревом
Пайка – это процесс соединения основных узлов системы в замкнутую схему. Каждое паяное соединение должно быть герметичным. Иначе возникает утечка, что создает неудобства для потребителя и требует дорогостоящего ремонта.

1. Общие сведения.
Пайка осуществляется при температуре выше 425°С, но ниже температуры плавления соединяемых металлов. Она происходит за счет поверхностных сил адгезии между расплавленным припоем и нагретыми поверхностями основных металлов.

Припой распределяется в соединении под действием капиллярных сил.
Нельзя путать пайку твердым припоем с пайкой мягким припоем, хотя операции очень близки. Соединение металлов при пайке мягким припоем происходит при температуре ниже 425°С.
Для качественного соединения металлов припой должен распределиться под действием капиллярных сил и “смочить” основной металл. Смачивание -это явление, при котором силы притяжения между молекулами расплавленного припоя и молекулами основных металлов выше, чем внутренние силы притяжения, существующие между молекулами припоя.
Степень смачивания – это функция основных составляющих процесса пайки: металлов, припоя и температуры. Хорошее смачивание происходит только на совершенно чистой не окисленной поверхности.

2. Припои.
Качество и прочность пайки зависит в большей степени от физических параметров соединения и операций пайки, чем от припоя. Эти параметры определяют выбор оптимального припоя для того или иного соединения.
Медно-фосфорные твердые припои специально разработаны для пайки меди, латуни, бронзы и комбинаций этих металлов.
При пайке латуни или бронзы используют флюс для предотвращения образования окисного покрытия на основных металлах. Это покрытие препятствует смачиванию и растеканию припоя. При пайке меди и медных соединений, медно-фосфорные припои являются самофлюсующимися.
В связи с хрупкостью соединения, возникающей из-за фосфорной составляющей припоя, нельзя применять медно-фосфорные припои для пайки цветных металлов с содержанием никеля выше 10%. Эти припои не рекомендуется также использовать для пайки алюминиевой бронзы.

В отличие от медно-фосфорных сплавов твердые серебряные припои не содержат фосфор. Эти припои применяют для пайки цветных металлов, меди и сплавов на медной основе, за исключением алюминия и магния, для пайки, которых необходим флюс.
Необходимо принимать тщательные меры предосторожности при использовании низкотемпературного медного припоя, содержащего кадмий, в связи с отравляющим воздействием паров кадмия.

Рис. 1. Оптимальный вид пламени горелки для пайки твердым припоем: 1 – факел пламени,насыщенный газом; 2 – факел ярко синего цвета

В большинстве случаев пайку соединений осуществляют при помощи нескольких марок припоев. Сплав с содержанием серебра 15% – это медно-фосфорный припой, а сплав с содержанием серебра 45% (содержит также кадмий) – это серебряный припой.

3. Пайка.
3.1. Пайка двух медных труб с использованием медно-фосфорного припоя.
3.1.1. Уменьшающееся пламя горелки указывает на избыточное количество газообразного топлива в газовой смеси, которое превышает содержание кислорода (рис. 1). Незначительно уменьшающееся пламя нагревает и очищает поверхность металла для операции пайки быстрее и лучше.
Сбалансированная газовая смесь содержит равное количество кислорода и газообразного топлива, в результате чего пламя нагревает металл, не оказывая другого воздействия (рис. 2).

Рис. 2. Факел пламени горелки при сбалансированной газовой смеси (ярко синего цвета и небольшой величины)

Пересыщенная кислородная смесь – это газовая смесь, содержащая избыточное количество кислорода, в результате чего образуется пламя, которое окисляет поверхность металла. Признаком этого явления служит черный окисный налет на металле (рис. 3).

Рис. 3. Факел пламени горелки, насыщенный кислородом (бледно-голубого цвета и маленький)

3.1.2. Необходимым условием надежной пайки является чисто та поверхности. Перед операцией пайки очищают соединяемые металлические поверхности от грязи проволочной щеткой или наждачной бумагой. Необходимо предотвратить попадание масла, краски, грязи, смазки и алюминия на поверхность соединяемых металлов, иначе они будут препятствовать попаданию припоя в соединение, смачиванию и соединению припоя с металлическими поверхностями.

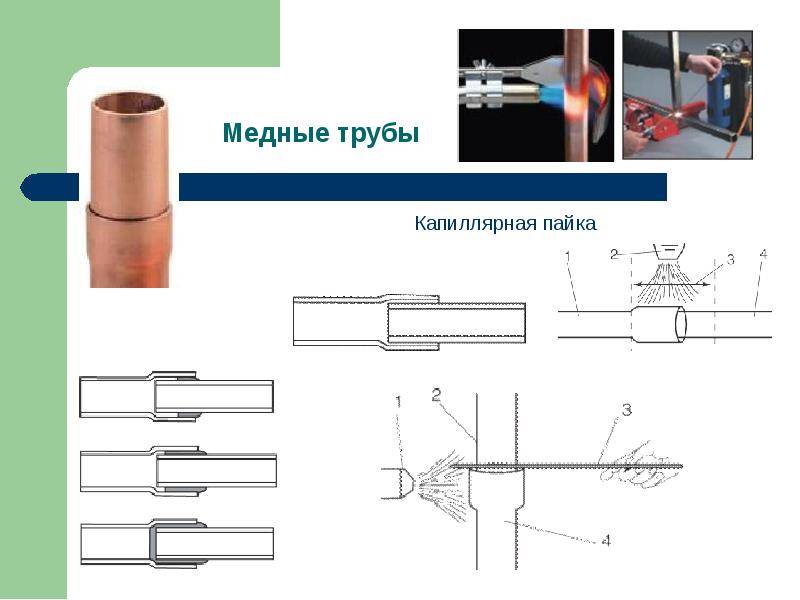

3.1.3. Для пайки одну трубку вставляют в другую так, чтобы она входила на длину не менее диаметра внутренней трубы. Между стенками внутренней и наружной труб должен быть зазор 0,025-0,125 мм (рис. 4).

Рис. 4. Установка соединяемых пайкой труб

3.1.4. Соединяемые трубы, нагревают равномерно по всей окружности и длине соединения.
Обе трубы нагревают пламенем горелки в месте соединения, равномерно распределяя теплоту (рис. 5). При этом сам припой нагревать не следует. Соединение не должно быть нагрето до температуры плавления металла, из которого изготовлены трубы. Применяют горелку соответствующего размера с несколько уменьшающимся пламенем. Перегрев соединения усиливает взаимодействие основного металла с припоем (то есть усиливает образование химических соединений). В итоге, такое взаимодействие отрицательно влияет на срок службы соединения (рис. 6).

Рис. 5. Размещение горелки при пайке труб: 1 – наружная труба; 2 – горелка; 3 – зона нагрева; 4 – внутренняя труба

Если внутренняя труба разогрета до температуры пайки, а наружная труба имеет более низкую температуру, то расплавленный припой не затекает в зазор между соединяемыми трубами и перемещается в направлении источника теплоты (рис. 7).

Рис. 6. Перегретое соединение труб

Если вводить в зону пайки припой и пламя горелки одновременно, то соединение нагреется неудовлетворительно. Внутренняя труба достаточно не прогревается, а расплавленный припой не будет затекать в зазор между соединяемыми трубами (рис. 7, б).

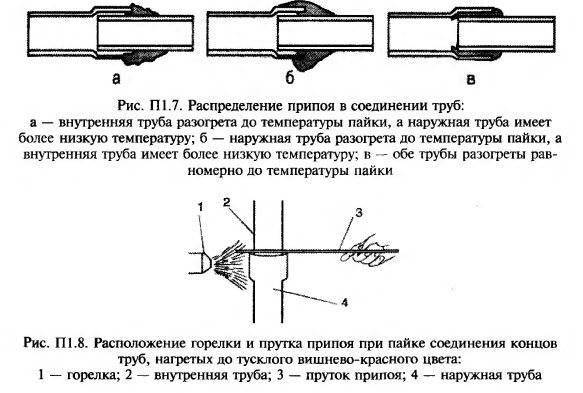

Рис. 7. Распределение припоя в соединении труб:
а – внутренняя труба разогрета до температуры пайки,а наружная труба имеет более низкую температуру;
б – наружная труба разогрета до температуры пайки,а внутренняя труба имеет более низкую температуру;
в – обе трубы разогреты равномерно до температуры пайки

Если равномерно разогревать всю поверхность концов спаиваемых труб, то припой плавится под воздействием их теплоты и равномерно поступает в зазор соединения (рис. 7, в).
3.1.5. Трубы для пайки достаточно прогреты, если пруток твердого припоя плавится при контакте с ними. Для улучшения пайки, предварительно прогревают пруток припоя пламенем горелки (рис. 8).

Рис. 8. Расположение горелки и прутка припоя при пайке соединения концов труб, нагретых до тусклого вишнево-красного цвета: 1 – горелка; 2 -внутренняя труба; 3 – пруток припоя; 4 – наружная труба

3.1.6. Под воздействием капиллярных сил припой поступает в соединение. Этот процесс протекает хорошо, если поверхность металла чистая, выдержан оптимальный зазор между металлическими поверхностями, концы труб в зоне соединения достаточно нагреты (расплавленный припой течет по направлению к источнику теплоты) (рис. 9).

Рис. 9. Перемещение припоя в зазоре между трубами при пайке

3.2. Соединение меди с латунью с помощью твердого медно-фосфорного припоя.
3.2.1. Выполняют указанные выше операции для соединения меди с медью.
3.2.2. Перед нагревом соединения наносят небольшое количество флюса, чтобы обеспечить смачивание припоя на поверхности латуни.
3.2.3. По завершении операции пайки тщательно удаляют остатки флюса горячей водой и щеткой. Большинство видов флюса вызывают коррозию и должны быть полностью удалены с поверхности соединения.

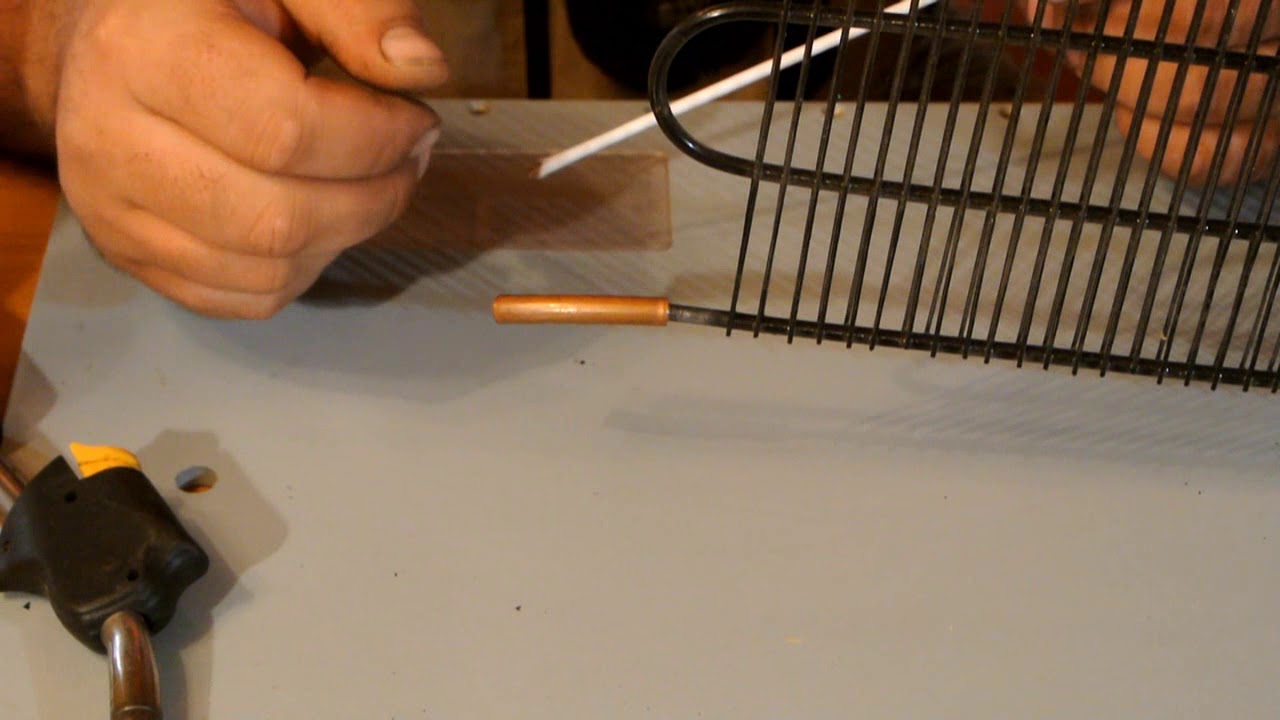

3.3. Соединение стали со сталью, медью, латунью или бронзой с помощью серебряного припоя.
3.3.1. Выполняют указанные выше операции для соединения меди с медью. 3.3.2. До нагрева, на соединение наносят флюс для последующего смачивания и перемещения расплавленного припоя в зазоры между соединяемыми деталями.
3.3.3. Нагревают пруток припоя и затем окунают его во флюс. Припой покрывается тонким слоем флюса, что предотвращает образование окисного покрытия на его поверхности (окиси цинка).
3.3.4. По завершении операции пайки тщательно удаляют остатки флюса.

4. Флюсы.
Флюс поглощает определенное количество окислов.
Вязкость флюса увеличивается при насыщении его окислами. Если после пайки остатки флюса не удалять, то это приведет к попаданию его в соединение и со временем может вызвать коррозию и утечку.
При пайке используют минимальное количество флюса, а затем тщательно счищают его остатки после завершения данной операции.
Флюс наносят вдоль поверхности, а не в соединение. Он должен попасть в соединение до припоя.

5. Правила пайки.
5.1. Применяют несколько уменьшающееся пламя, которое создает максимальный нагрев, и очищает соединение.
5.2. Металлические поверхности очищают и обезжиривают.
5.3. Проверяют взаимное расположение деталей и зазоры.
5.4. При пайке наносят минимальное количество флюса снаружи соединения. При пайке меди с медью при помощи медно-фосфорных припоев флюс не требуется.
5.5. Для пайки нагревают соединение равномерно до требуемой температуры.
5.6. Припой наносят на соединение. Проверяют его равномерное распределение в соединении, используя для этой цели паяльную горелку. Расплавленный припой течет в сторону более нагретого места соединения.
5.7. Остатки флюса тщательно удаляют после пайки.
5.8. Важным моментом пайки является быстрое выполнение этой операции. Цикл нагрева должен быть коротким, и следует избегать перегрева.
5.9. При пайке необходимо обеспечить соответствующую вентиляцию, так как может появиться вредный для здоровья дым (паров кадмия из припоя и фтористых соединений из флюса).

Сантехника: TechCorner – Пайка и пайка, объяснение

В течение многих лет двумя наиболее распространенными методами соединения медных труб и фитингов были пайка и пайка. Эти испытанные и надежные методы во многом похожи, но есть и несколько явных отличий, которые отличают их друг от друга. В этом документе объясняются сходства и выделяются различия между двумя процессами соединения, чтобы помочь определить, какой метод соединения является наиболее желательным.

Обзор

Наиболее распространенным методом соединения медных труб является использование фитинга раструбного типа из меди или медного сплава, в который секции трубы вставляются и крепятся с помощью присадочного металла с использованием процесса пайки или пайки. Этот тип соединения известен как капиллярное соединение или соединение внахлестку, потому что раструб фитинга перекрывает конец трубы, и между трубой и фитингом образуется пространство. Это пространство называется капиллярным пространством. Поверхности фитинга и трубы, которые перекрываются, образуя соединение, известны как поверхности сопряжения. Затем трубка и фитинг прочно соединяются с помощью присадочного металла, который вплавляется в капиллярное пространство и прилипает к этим поверхностям.

Рис. 1. Соединение внахлест — трубчатые детали

Присадочный металл представляет собой металлический сплав, температура плавления которого ниже температуры плавления трубы или фитинга. Температура плавления медного (Cu) сплава UNS C12200 составляет 1981°F/1082°C. Таким образом, присадочные металлы для пайки и пайки труб и фитингов из меди и медных сплавов должны иметь температуру плавления ниже этой температуры.

Основное различие между пайкой и пайкой заключается в температуре, необходимой для плавления присадочного металла. Эта температура определена Американским обществом сварщиков (AWS) как 842ºF/450ºC, но часто округляется до 840ºF. Если присадочный металл плавится ниже 840ºF, выполняется процесс пайки. Выше этой температуры происходит процесс пайки.

Припои для припоя

Основным элементом, используемым в припоях, является олово (Sn), поскольку олово имеет сродство с медью и должно прилипать к трубке и фитингу из медного сплава. Однако использование чистого олова (Sn) привело бы к очень слабому соединению, и с ним, как и с любым чистым металлом, было бы очень трудно работать. Поэтому в сплав с оловом добавляются другие элементы, чтобы обеспечить прочность и облегчить использование присадочного металла. До 1986 года наиболее распространенным припоем, используемым для соединения труб и фитингов из медного сплава, был припой 50/50, который на 50% состоит из олова (Sn) и на 50% из свинца (Pb). Из-за национальных требований, изложенных в Законе о безопасной питьевой воде, припои, содержащие свинец, были запрещены для использования в системах питьевой воды. С запретом на использование припоя 50/50 (Sn/Pb) было разработано много новых и более прочных бессвинцовых сплавов, которые сегодня широко используются для всех применений при пайке. Они состоят из сплавов, которые по-прежнему в основном состоят из олова с добавлением различных комбинаций других элементов, таких как никель, висмут, сурьма, серебро и даже медь.

Присадочные материалы: припои

Паяные соединения обычно используются для достижения более высокой прочности соединения или сопротивления усталости. Для этого необходимо использовать присадочные металлы, более прочные, чем те, которые состоят в основном из олова. Однако эта повышенная прочность обычно достигается за счет присадочных металлов, изготовленных из материалов, которые плавятся при более высоких температурах. Температура пайки большинства припоев, используемых для соединения систем медных трубопроводов (сплавы BCuP и BAg, см. ниже), составляет примерно от 1150°F/621°C до 1550°F/843°C.

Наиболее часто используемые типы припоя, используемые для соединения медных труб и фитингов, делятся на две отдельные категории:

  • BCuP Alloy (произносится как b-cup) — где B обозначает пайку, Cu — химический символ меди, а P — химический символ фосфора. Таким образом, припой BCuP представляет собой в первую очередь медно-фосфорный припой, который может содержать от 0% до 30% серебра (Ag).
  • BAg Alloy (произносится «мешок»), где буква B означает «пайка», а Ag — химический символ серебра. Хотя помимо серебра в сплавах BAg присутствуют и другие элементы, содержание серебра в большинстве сплавов BAg может составлять от 24% до 9%. 3%.

Совместные требования и сильные стороны

Независимо от того, используется ли процесс соединения пайка или пайка, существуют определенные основные этапы, которые следует выполнять для последовательного получения прочных соединений. Эти основные шаги описаны в стандарте установки (ASTM B828). Этот стандарт и его процедуры относятся к подготовке концов, очистке и надлежащему нанесению тепла и присадочного металла. Более подробно они объясняются в Справочнике по медным трубам CDA.

Независимо от используемого процесса соединения: пайки или пайки, трубка должна быть полностью вставлена ​​в фитинг до задней части чашки фитинга.

Рис. 2. Деталь трубного соединения

Глубина перекрытия или глубина раструба в фитингах с соединением внахлестку или с капиллярным соединением указана в производственных стандартах ASME/ANSI B16.18 и B16.22 для фитингов под давлением припоя. Это важный размер, потому что в идеале присадочный металл должен быть расплавлен в капиллярном пространстве так, чтобы он полностью перетекал к задней части чашки фитинга и полностью перекрывал (заполнял) пространство между трубкой и фитингом. Хотя желательно 100% проплавление и заполнение фитинга капиллярного пространства, заполнение паяного соединения на 70 % (или не более 30 % пустот) считается удовлетворительным для получения соединений, которые могут выдерживать максимальные рекомендуемые давления для паяных медных труб и фитингов. системы.

Основное различие между паяными и паяными соединениями заключается в количестве нахлестов или заполнений, необходимых для достижения полной прочности соединения. В паяном соединении по-прежнему настоятельно рекомендуется полностью вставлять трубку в заднюю часть чашки фитинга; однако полное заполнение этого суставного пространства по всей длине не обязательно для достижения полной прочности соединения. По данным Американского общества сварщиков (AWS), предполагается, что твердый припой проникает в капиллярное пространство, по крайней мере, в три раза больше толщины самого тонкого соединяемого компонента, которым обычно является труба. Это известно в отрасли как правило AWS 3-T.

Из-за повышенной прочности припоев, даже такое относительно небольшое проникновение наполнителя приведет к правильно изготовленному паяному соединению, более прочному, чем сама труба и/или фитинг. Однако, в отличие от паяного соединения, где заглушка или закругление обеспечивают минимальную дополнительную прочность, паяное соединение должно быть изготовлено таким образом, чтобы между трубой и фитингом на лицевой стороне фитинга было предусмотрено хорошо развитое закругление или «заглушка» из присадочного металла. . Эта галтель или колпачок, как ее часто называют в торговле, позволяет распределять напряжения, возникающие в соединении (в результате теплового расширения, давления или других циклических реакций, таких как вибрация или термическая усталость), вдоль поверхности галтели. В паяном соединении, изготовленном без хорошо развитого вогнутого галтеля, все напряжения будут сосредоточены в острой точке контакта между трубой, припоем (присадочным металлом) и фитингом, что может привести к развитию трещины под напряжением в трубе. в таком случае. Создание галтели при изготовлении паяного соединения значительно сводит к минимуму эту возможность.

Рис. 3. Объяснение правила AWS 3-T

Помимо прочности присадочного металла в соединении, общая прочность соединения или узла (трубы, фитинга и соединения) после операции соединения также должна учитываться при выборе того, следует ли использовать паяные или паяные соединения. Как уже говорилось, по определению температура, определяющая разницу между пайкой и пайкой меди, составляет примерно 840°F/449°C. Эта температура гораздо важнее, чем просто произвольный определяющий порог. Это важно, потому что 700°F/371°C — это температура, при которой медь начинает отжигаться или переходить из твердого состояния (жесткого) в отожженное состояние (мягкое). С этим изменением состояния происходит неотъемлемая потеря прочности – медь в твердом состоянии прочнее, чем медь в отожженном состоянии. Общее количество происходящего отжига и, следовательно, потеря прочности определяются температурой и временем, которое материал проводит при этой температуре. Чем выше температура, тем меньше времени требуется для перехода от твердого состояния к мягкому.

Поскольку температура пайки должна превышать температуру плавления припоя, то есть от 1150°F/621°C до 1550°F/843°C, в процессе паяного соединения основные металлы отжигаются или размягчаются, что приводит к снижение общей прочности конструкции. В то время как паяное соединение очевидно прочнее паяного соединения, номинальное внутреннее рабочее давление, то есть допустимое рабочее давление системы в режиме 24/7, ниже для отожженной трубы (см. Справочник по медным трубам, таблицы 3a–3e).

Следовательно, это необходимо учитывать при принятии решения о пайке или пайке. В то время как паяные соединения прочнее и в целом более устойчивы к усталости (вибрация, тепловое движение и т. д.), рабочие давления в системе должны соответствовать допустимым пределам для отожженной трубы.

Дополнительные ссылки

  1. Американское общество сварщиков: Справочник по пайке — 3-е издание
  2. Американское общество сварщиков: Справочник по пайке – 4-е издание
  3. AWS A5. 8/AWS A5.8M: Спецификация присадочных материалов для пайки и сварки пайкой
  4. ASTM B32-04: Стандартные технические условия для припоя

Когда паять и когда паять медные провода: взгляд на плюсы и минусы каждого

In Articles by admin

Поиск программ HVACR Certified Technician

Получите информацию о программах HVACR Certified Technician, введя свой почтовый индекс и запросив регистрационную информацию.

Можно сказать, что пайка твердым припоем буквально вывела нас из каменного века 5000 лет назад, когда человек начал разрабатывать металлические инструменты и оружие. Когда вы паяете и паяете, вы присоединяетесь к гордым рядам тех, кто пришел до вас, чтобы практиковать науку и искусство соединения металла с металлом.

На протяжении тысячелетий мы усовершенствовали эту технику, и теперь мы знаем довольно много о том, что лучше всего подходит для соединения одних металлов с другими, а также о преимуществах и недостатках каждого из этих методов.

Пайка и пайка являются одними из самых распространенных операций, которые вы будете делать в HVAC. Правильное выполнение означает, что у вас будет работающая система; который выдерживает испытание давлением и температурой. Если вы сделаете это неправильно, ваши суставы выйдут из строя, как и система, к которой они привязаны. Правильная пайка и пайка — это то, что отличает мужчин от мальчиков и девочек от женщин в мире HVAC. Эти задачи являются основными, хлеб с маслом для HVAC работы.

Соединение металлов — одна из первых тем, которую вы затронете, развивая свои практические навыки в технической программе HVAC:

Помните об этом, переходя от пайки к пайке и к сварке: поскольку теплота, необходимая для плавления, увеличивается прочность сустава также увеличивается.

Стоимость материалов также увеличивается по мере перехода от пайки к сварке, но это вторично по сравнению с минимальными требованиями к прочности и температуре для выполняемой работы.

Итак, если сварка — самый прочный способ соединения двух металлов, почему бы не использовать ее постоянно? В HVAC, когда мы используем медные линии, нам никогда не понадобится прочность, которую обеспечивает сварной шов. Паяное соединение всегда будет достаточно прочным. Во многих ситуациях паяное соединение будет достаточно прочным для того, что вам нужно. Вы можете найти некоторые исключения из этого, если вы выполняете тяжелую промышленную работу.

При выборе пайки или пайки необходимо также учитывать температуру. В некоторых ситуациях пайка будет слишком горячей для работы, и вам придется паять. Например, если вы подсоединяете медные трубки к блоку переменного тока, вы должны быть осторожны с температурой, чтобы не повредить резиновые или нейлоновые втулки, которые соприкасаются с линиями.

В целом, определение того, какой метод использовать, является балансом между достижением достаточной прочности в условиях максимальной температуры.

Мы сосредоточимся на использовании медных труб/линий (трубки L). Это самый распространенный тип металлического соединения, который вы будете выполнять в качестве специалиста по ОВКВ.

Когда паять

Для пайки требуется горелка и припой.

Фонари бывают двух основных типов: дешевые и дорогие. Дешевый вид — это газовая или пропановая горелка MAPP, в которой используется одноразовый баллон на 14 унций, который можно купить в любом хозяйственном магазине, и ее также называют турбогорелкой.

Более дорогой вид более громоздкий и включает в себя два баллона со сжатым газом: кислород и ацетилен. Если вы когда-либо занимались сваркой, это также очень типичная горелка, которую вы будете использовать. Если вы занимаетесь этим в течение длительного времени, стоит подумать о том, чтобы приобрести кислородно-ацетиленовую установку.

Газ MAPP или пропан достаточно нагреты для использования припоя. Ацетилен нагревается еще сильнее, поэтому работа будет еще быстрее. Если вы используете очень маленькие и тонкие медные линии, такие как те, которые чаще используются в новостройках, вы можете даже обнаружить, что ацетилен слишком горячий и сожжет ваши линии. Обычно вы можете компенсировать это, регулируя давление.

Что касается припоя, он поставляется в катушке, которую вы разматываете, когда вам нужно больше, чтобы расплавить соединение.

Стандартный припой представляет собой металлический сплав, состоящий в основном из олова, никеля или какого-либо металла с относительно низкой температурой плавления. Никогда не используйте припой со свинцом в системах отопления, вентиляции и кондиционирования воздуха. Вы можете использовать его в дренажных линиях, фитингах холодной воды и линиях холодной воды, которые не будут испытывать больших изменений давления или температуры, но, как правило, вы захотите использовать тот, который содержит от 15 до 30 процентов серебра. известный как мягкий припой. Чем выше процент серебра, тем выше температура плавления и тем прочнее будет соединение. Эти припои по-прежнему будут в основном на основе олова или никеля, но волшебным ингредиентом является серебро. Да, это более дорого, но работа с чем-либо, содержащим менее 15 процентов серебра, становится неуправляемой, и, скорее всего, вам в конечном итоге придется переделывать соединения с припоем, который содержит более высокий процент серебра.

Вы услышите, как люди говорят вам, что на нагревательных или холодильных установках необходимо паять. Существуют противоречивые мнения по этому поводу в зависимости от того, с кем вы разговариваете. Чтобы урегулировать это в ваших собственных уникальных обстоятельствах с устройством, над которым вы работаете, все, что вам нужно сделать, это сравнить характеристики производителя вашего устройства HVAC со спецификациями вашего припоя с содержанием серебра. Например, характеристики типичного припоя, содержащего всего пять процентов серебра, таковы:
