Резьбы по системе мер делятся на метрическую и дюймовую. Метрическая и aдюймовая резьба применяется в резьбовых соединениях и винтовых передачах. Резьбовыми называют разъемные соединения, выполняемые с помощью резьбовых крепежных деталей – болтов, винтов, гаек, шпилек или резьбы, непосредственно нанесенной на соединяемые детали.

Метрическая резьба (рис. 1)

Имеет в профиле вид равностороннего треугольника с углом при вершине, равном 60°. Вершины выступов сопрягающихся винта и гайки срезаны. Характеризуется метрическая резьба диаметром винта в миллиметрах и шагом резьбы в миллиметрах. Метрическую резьбу выполняют с крупным и мелким шагом. За основную принята резьба с крупным шагом. Мелкую резьбу применяют для регулировки, для свинчивания тонкостенных, а также динамически нагруженных деталей. Метрическую резьбу с крупным шагом обозначают буквой М и числом, выражающим номинальный диаметр в миллимет­рах, например М20. Для мелкой метрической резьбы дополнитель­но указывают шаг, например М20х1,5.

Дюймовая резьба (рис. 2)

Дюймовая резьба (рис. 2) имеет в профиле такой же вид, как метрическая резьба, но у нее угол при вершине равен 55° (резьба Витворта – британский стандарт BSW (Ww) и BSF), угол при вершине равен 60° (американский стандарт UNC и UNF). Hаpужный диаметp pезьбы измеpяется в дюймах (1″ = 25,4мм) – штpихи (“) обозначают дюйм. Характеризуется эта резьба числом ниток на один дюйм. Дюймовую американскую резьбу выполняют с крупным (UNC) и мелким (UNF) шагом.


Таблица размеров крепежных изделий для американской дюймовой машиностроительной резьбы UNC с крупным шагом (угол профиля 60 градусов)

 Размер в дюймах   Размер в мм   Шаг ниток / дюйм
UNC № 1 1.854 64
UNC № 2 2.184 56
UNC № 3 2.515 48
UNC № 4 2.845 40
UNC № 5 3.175 40
UNC № 6 3.505 32
UNC № 8 4.166 32
UNC № 10
4.826 		24
UNC № 12 5.486 24
UNC 1/4 6.35 20
UNC 5/16 7.938 18
UNC 3/8 9.525 16
UNC 7/16 11.11 14
UNC 1/2 12.7 13
UNC 9/16 14.29
12
UNC 5/8 15.88 11
UNC 3/4 19.05 10
UNC 7/8 22.23 9
UNC 1″ 25.4 8
UNC 1 1/8 28.58 7
UNC 1 1/4 31.75 7
UNC 1 1/2 34.93 6
UNC 1 3/8 38.1 6
UNC 1 3/4 44.45 5
UNC 2″ 50.8 4 1/2

Резьба

Резьба может быть внутренней и наружной.

  • На болтах, шпильках, винтах, штифтах и на разных других цилиндрических деталях нарезают наружную резьбу;
  • В фасонных частях, гайках, во фланцах, в пробках, деталях машин и металлических конструкциях нарезают внутреннюю резьбу.

Основные элементы резьб представлены на рис. 3 К ним относятся следующие элементы:

  • шаг резьбы – расстояние между вершинами или основаниями двух соседних витков;
  • глубина резьбы – расстояние от вершины резьбы до ее основания;
  • угол профиля резьбы – угол, заключенный между боковыми сторонами профиля в плоскости оси;
  • наружный диаметр – наибольший диаметр резьбы болта, измеряемый по вершине резьбы перпендикулярно к оси резьбы;
  • внутренний диаметр – расстояние, равное диаметру цилиндра, на которой навернута нитка резьбы.

    •

    Ещё о дюймовом крепеже:



    • Моменты затяжки крепежныйх изделий с дюймовой резьбой стандарта США

    Дюймовая продукция, поставляемая компанией «Трайв-Комплект»

    • Дюймовые болты
    • Дюймовые гайки
    • Дюймовые винты
    • Дюймовые шайбы
    • Дюймовые резьбовые пробки
    • Прочие дюймовые изделия

traiv-komplekt.ru

Трубная резьба: размеры, таблица, ГОСТ

Резьба – это спираль с постоянным шагом, нарезаемая на поверхности цилиндрической или конической формы. У некоторых людей существует устойчивое мнение что трубная и дюймовая резьба – это одно и то же, но это в корне не верно. Размеры трубной резьбы – это не диаметр в мм или дюймах, а число, которое показывает проходной диаметр стандартной трубы.

Трубная резьба – это один из самых надежных методов создания разъемного соединения труб в водопроводных и газоснабжающих системах.

Резьба получается за счет формирования спиралевидного канала на внешней или внутренней поверхности трубы.

Резьбу этого класса получают или нарезкой, или накаткой. Получаемая любым из названных способов канавка резьбы должна отвечать все требованиями стандартов.

На территории нашей страны действует ГОСТ 6357-73 «Резьба трубная цилиндрическая».

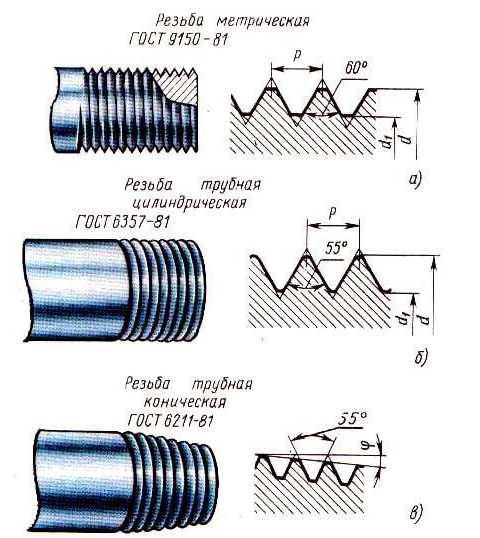

Типы трубной резьбы и их характеристика

Существующие нормативные документы допускают применение следующих типов резьбы:

  • цилиндрическая;
  • коническая;
  • дюймовая.

Первый тип – спиральная нарезка, образованная треугольным сечением с углом при вершине 55 градусов.

Второй тип – это нарезка аналогична предыдущей на скошенном участке трубы равной 1/16.





Третий тип – это резьба профиль которой, это сечение, в форме равнобедренного треугольника с углом при вершине в 55 градусов.

В некоторых странах, например в США или Канаде угол при вершине равен 60 градусам. Справедливости ради, надо отметить, что последний тип резьбы постепенно уходит из оборота.

В трубопроводных соединениях чаще применяется трубная цилиндрическая или коническая нарезка. Цилиндрический тип носит обозначение «G», буквы «R» и «К» говорят о наличии конической резьбы. Характеристики метрической накатки регламентированы в ГОСТ 8724-81, метрическая коническая нормирована в ГОСТ 25229-82, в отношении конической дюймовой резьбы действует ГОСТ 6357-81.

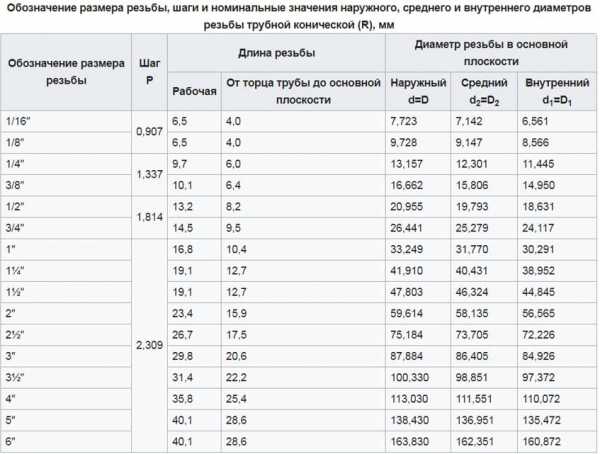

Размеры трубной резьбы

Размеры определены в соответствующих нормативных документах. Геометрические размеры сводятся к следующим параметрам:

  1. Диаметр;
  2. Количество шагов на 1 дюйм;
  3. Шаг между впадинами (вершинами).

На практике резьбу нарезают (накатывают) на трубах с размером диаметра от 1/8 до 6 дюймов.

На трубах с диаметром свыше 6 дюймов рекомендовано использовать сварку. Размер шага трубной резьбы составляет от 0,9 до 2,309. При этом количество витков на дюйм равно:

  • 28 для трубы 1/8;
  • 19 для труб 1/4, 3/8;
  • 14 для труб от 1/2 до7/8;
  • 11 для труб от 1 до 6.

Определение шага

Для установления резьбы, и ее шага используют мерительный инструмент под названием резьбомер. Допустимо использование металлической линейки или штангенинструмента, в этом случае штангенциркуля. Есть и «народный» метод измерения шага. Но его желательно использовать только тогда, когда тогда под руками не специального мерительного инструмента.

Для реализации «народного» способа необходимо конец трубы прокатить по листу бумаги и подсчитать количество оттисков на расстоянии в один дюйм в результате будет получено количество витков. Для измерения с использованием резьбомера потребуется перебрать несколько шаблонов и тот, который не оставляет просвета между телом трубы и образцом, и будет искомый размер. На шаблоне выгравировано наименование резьбы.

Нарезка трубной резьбы

Нарезку проводят с использованием режущего инструмента вручную, с использованием приспособления, которое называют КЛУПП и на токарном станке. Следует отметить, что изготовление резьбы вручную сопряжено с определенными сложностями особенно при работе с трубами, размер которых составляет 1 дюйм и больше. Приходится прикладывать значительные мускульные усилия.





Для нарезки вручную применяют плашки и метчики соответствующего размера, этот инструмент закрепляют в держатели, и обильно смачивая заготовку специальным маслом выполняют нарезку резьбы. Наличие масла необходимо для снижения силы трения, а это приводит к снижению усилия резания. Применение масла повышает качество поверхности резьбы.

Скорость работы будет повышена, если использовать КЛУПП (устройство для нарезания резьбы). Внешне этот прибор выглядит так – в корпусе с двумя рукоятками размещают гребенки, с применением который происходит формирование резьбы на внешней поверхности трубы.

Существуют и гребенки, которые позволяет получить полный или неполный профиль. Инструмент этого типа нельзя назвать дешевым. Кроме вышеназванных методов получения резьбы существует и третий, с применением токарно-винторезного оборудования. Технология выглядит следующим образом, заготовку устанавливают заготовку, в резцедержатель вставляют резец, заточенный под профиль трубной резьбы. В процессе работы, заготовка вращается вокруг своей оси, а резец перемещается на заданную длину резьбы, при необходимости, резьбу нарезают за несколько проходов.

Видео

При мелкосерийном или серийном производстве применяют станки, работающие под управлением ЧПУ. На таком оборудовании скорость выпуска изделий в разы выше, чем даже на обыкновенных станках.

В условиях массового производства применяют другие способы формообразования резьбы, это может быть точное литье и прочее.

Оцените статью:

Рейтинг: 0/5 – 0 голосов

prompriem.ru

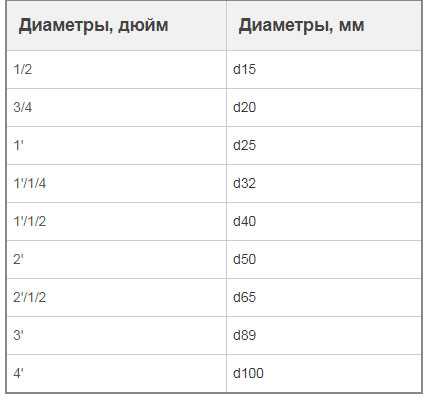

Размеры труб в дюймах и миллиметрах, таблицы, формулы и расчеты

Как правильно состыковать трубы из различных материалов, если стальная продукция маркируется в дюймах, а пластик в миллиметрах? Почему при делении миллиметров на 25,4 получаются далекие от нормативных размеров значения? Как определять размеры труб в дюймах и миллиметрах?



Содержание статьи:

В чем подвох?

Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.

Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.

При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.

Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.

Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.

ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?

Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.

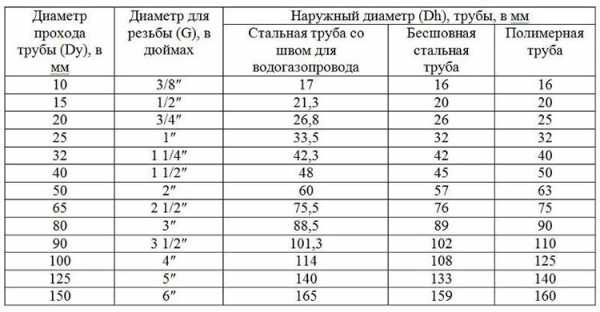

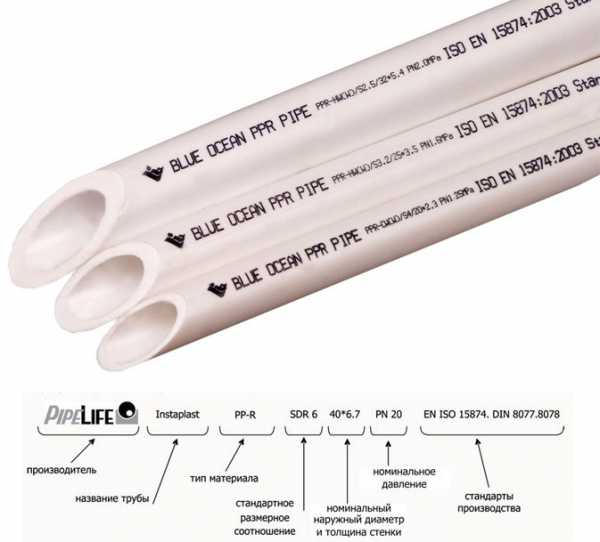

Диаметры трубы

Чтобы совсем запутать новичка и облегчить жизнь профессионалам, была введена система, состоящая из четырех основных видов диаметра.

  1. Dн. Наружный диаметр. Бывает малым, средним и большим. Первый используется при прокладке бытовых коммуникаций, второй – для городского водовода и канализации, а большой существует для промышленных путепроводов.
  2. Рабочее сечение. Это внутренний диаметр, измеряемый в знакомых нам миллиметрах. Рассчитывается как разность наружного диаметра и толщины стенок. Т.е. если наружный размер равен 50 мм при толщине стенки в 2 мм, то рабочее сечение находим так: 50мм – 2х2мм = 46 мм.
  3. Dу. Условный проход. Внутренний диаметр округляется до ближайшего стандартного значения. Вот здесь-то и кроется причина неразберихи. Почему округляется-то? Для расчетов нарезания резьбы. Толщина стенок может варьироваться, а резьба имеет строгую стандартизацию. К тому же при расчете данной величины в зависимости от размера трубы накладывается определенный коэффициент. Поэтому без специальных таблиц разобраться в этом вопросе будет сложно.
  4. Диаметр в дюймах. Это еще более усредненное значение условного прохода. Этот параметр позволяет подбирать изделия, изготовленные из разного вида сырья, при комбинировании их в системе. Дело в том, что размеры труб в дюймах указываются на стальной трубной продукции, а вот медную и алюминиевую — маркируют в миллиметрах. Значения в дюймах нужно округлять.
  5. Толщина стенки в миллиметрах (S). От этого параметра зависит качество трубной продукции – ее объем и прочность. Его рассчитывают как разность между величинами наружного и внутреннего сечения трубы.

Иногда специалисты применяют при пересчетах т.н. трубный дюйм, равный 33,249 мм. Но для расчетов с полудюймовой трубой он не работает.



Способ измерения

Далее свой взнос в путаницу в размерах вносит способ измерения. В миллиметрах замеры делаются по наружному диаметру, а в дюймах – по внутреннему.

Это значит, что для стыковки через пластиковый фитинг нужно измерить наружный размер трубы, а для того, чтобы установить металлический, высчитывайте Dу.



Что со всем этим делать?

В зависимости от того, насколько часто вы сталкиваетесь с необходимостью стыковать миллиметровые и дюймовые трубы, есть несколько способов решить проблему перевода измерений.

  • Рулетка. Старое доброе правило гласит: не доверяй расчетам, а измеряй внутренний и внешний диаметр того, что есть, и того, что покупаешь. Годится в тех ситуациях, когда вы вживую приобретаете фитинги и можете самостоятельно их измерить. В этом случае вам не нужны сложные профессиональные таблицы. Достаточно знать размеры устанавливаемых труб, и на основании измерения их параметров подбирать в магазине то, что вам нужно.
  • Эксперт. Опытные мастера, своим руками проложившие сотни километров трубопровода, по внешнему виду сразу определяют размер трубы и подходящие к ней комплектующие. Если вы доверились специалистам, то переживать за сопряжение инчей и миллиметров уже не придется.
  • Таблица. В случае, когда нужно оптом закупить большие объемы проката и соединить его с пластиком, потребуется точно знать, что с чем можно стыковать. Девушки в отделе продаж далеко не всегда могут адекватно подобрать необходимые комплектующие. Да и онлайн консультанты зачастую не отличаются профессионализмом. В этой ситуации вам помогут таблицы. В них вам нужно найти нужный размер в дюймах и посмотреть его аналог в миллиметрах при тонкой, нормальной и усиленной стенке.
  • Смешанный. Доверяй, но проверяй. Это простое правило поможет вам избежать досадных ошибок. Собственные расчеты перепроверьте консультацией у опытных мастеров, которым вы доверяете. А советы продавцов соотнесите с замерами, выполненными самостоятельно. Такой подход поможет новичкам обрести уверенность в своих действиях и оградит от ненужных растрат.

Вес и длина

При заказе труб с оптовой базы довольно часто указывается цена не погонного метра, а килограмма. В этом случае необходимо в предоставленном прайсе найти соотношение веса и метража. И уже с учетом этого параметра высчитывать стоимость заказа.

Например, вам нужно 10 метров дюймовой трубы, 1 м которой весит 2,39 кг. Умножаем требуемую длину на ее вес: 10 м * 2,39 кг = 23,9 кг. Далее остается умножить полученный результат на стоимость 1 кг продукции.


(Картинка кликабельна)

Теперь вы знаете, как ориентироваться в хаосе на стыке дюймов и миллиметров. Используйте любой из приведенных способов подбора комплектующих. Наиболее распространенные размеры вы можете найти в приведенных ниже таблицах. Они просты, понятны, и новичкам в них легко ориентироваться.


remontrukami.ru

Американская дюймовая резьба, размеры сечений


Американская резьба с крупным шагом – UNC

Размер резьбы Число ниток
на дюйм 		D – наружный диаметр Dp – средний диаметр Di – внутренний диаметр

Шаг резьбы, мм

дюймы мм миллиметры
№1 1,85 64 1,85 1,6 1,42 0,40
№2 2,18 56 2,18 1,89 1,69 0,45
№3 2,51 48 2,51 2,17 1,94 0,53
№4 2,84 40 2,84 2,43 2,16 0,64
№5 3,17 40 3,18 2,76 2,49 0,64
№6 3,50 32 3,51 2,99 2,65 0,79
№8 4,16 32 4,17 3,65 3,31 0,79
№10 4,83 24 4,83 4,14 3,68 1,06
№12 5,49 24 5,49 4,8 4,34 1,06
1/4 6,35 20 6,35 5,52 4,98 1,27
5/16 7,94 18 7,94 7,02 6,41 1,41
3/8 9,53 16 9,53 8,49 7,81 1,59
7/16 11,1   14 11,11 9,93 9,15 1,81
1/2 12,7 13 12,70 11,43 10,58 1,95
9/16 14,3 12 14,29 12,91 12,00 2,12
5/8 15,9 11 15,88 14,38 13,38 2,31
3/4 19,1 10 19,05 17,40 16,30 2,54
7/8 22,2 9 22,23 20,39 19,17 2,82
1 25,4 8 25,40 23,34 21,96 3,18
1 1/8 28,6 7 28,58 26,22 24,65 3,63
1 1/4 31,8 7 31,75 29,39 27,82 3,63
1 3/8 34,9 6 36,93 32,17 30,34 4,23
1 1/2 38,1 5 38,10 35,35 33,52 4,23
1 3/4 44,4 5 44,45 41,15 38,95 5,08
2 50,8 4 1/2 50,80 47,13 44,69 5,64
2 1/4 57,1 4 1/2 57,15 53,48 51,04 5,64
2 1/2 63,5 4 63,50 59,38 56,63 6,35
2 3/4 69,9 4 69,85 65,73 62,98 6,35
3 76,2 4 76,20 72,08 69,33 6,35
3 1/4 82,5 4 82,55 78,43 75,68 6,35
3 1/2 88,9 4 88,9 84,78 75,68 6,35
3 3/4 95,2 4 95,25 91,13 88,38 6,35
4 101,6 4 101,60 97,48 94,73 6,35

Американская резьба с мелким шагом – UNF

Размер резьбы Число ниток
на дюйм 		D – наружный диаметр Dp – средний диаметр Di – внутренний диаметр
дюймы мм миллиметры
№0 1,52 80 1,52 1,32 1,18
№1 1,85 72 1,85 1,63 1,47
№2 2,18 64 2,18 1,93 1,76
№3 2,51 56 2,51 2,22 2,02
№4 2,84 48 2,84 2,50 2,27
№5 3,17 44 3,18 2,80 2,55
№6 3,51 40 3,51 3,09 2,82
№8 4,17 36 4,17 3,71 3,4
№10 4,83 32 4,83 4,31 3,88
№12 5,49 28 5,49 4,90 4,40
1/4 6,35 28 6,35 5,76 5,37
5/16 7,94 24 7,94 7,25 6,79
3/8 9,53 24 9,53 8,84 8,38
7/16 11,1 20 11,11 10,29 9,74
1/2 12,7 20 12,70 11,87 11,33
9/16 14,3 18 14,29 13,37 12,76
5/8 15,9 18 15,88 14,96 14,35
3/4 19,1 16 19,05 18,02 17,33
7/8 22,2 14 22,23 21,05 20,26
1 25,4 12 25,40 24,03 23,11
1 1/8 28,6 12 28,58 27,20 26,28
1 1/4 31,8 12 31,75 30,38 29,46
1 3/8 34,9 12 34,93 33,55 32,63
1 1/2 38,1 12 38,10 36,73 35,81

Американская резьба с особо мелким шагом – UNEF

Размер резьбы Число ниток
на дюйм 		D – наружный диаметр Dp – средний диаметр Di – внутренний диаметр
дюймы мм миллиметры
№12 5,49 32 5,49 4,97 4,63
1/4 6,35 32 6,35 5,83 5,49
5/16 7,94 32 7,94 7,42 7,08
3/8 9,53 32 9,53 9,01 8,67
7/16 11,1 28 11,11 10,52 10,13
1/2 12,7 28 12,70 12,11 11,72
9/16 14,3 24 14,29 13,60 13,14
5/8 15,9 24 15,88 15,19 14,73
11/16 17,5 24 17,46 16,77 16,32
3/4 19,1 20 19,05 18,22 17,68
13/16 20,6 20 20,64 19,81 19,26
7/8 22,2 20 22,23 21,40 20,85
15/16 23,8 20 23,81 22,99 22,44
7/16 11,1 20 11,11 10,29 9,74
1 25,4 20 25,40 24,57 24,03
1 1/16 26,9 18 26,99 26,07 25,46
1 1/8 28,6 18 28,58 27,66 27,05
1 3/16 30,2 18 30,16 29,25 28,64
1 1/4 31,8 18 31,75 30,83 30,22
1 5/16 33,3 18 33,40 32,42 31,81
1 3/8 34,9 18 34,93 34,01 33,40
1 7/16 36,5 18 36,51 35,60 34,99
1 1/2 38,1 18 38,10 37,18 36,57
1 9/16 39,7 18 39,69 38,77 38,16
1 5/8 41,3 18 41,27 40,36 39,75
1 11/16 42,9 18 42,86 41,95 41,34

Полезные советы 14.06.2019 16:03:19

krepcom.ru

Резьба трубная дюймовая размеры — studvesna73.ru

размеры сечений резьб и их предельные отклонения

Трубная цилиндрическая резьба применяется главным образом для соединений труб, арматуры трубопроводов и фитингов. Эта резьба охватывает диаметры от 1/16 до 6″ при числе ниток на 1″ от 28 до 11.

Номинальный диаметр трубной резьбы условно отнесён к внутреннему диаметру трубы. По соотношению шагов и диаметров трубная резьба представляет собой измельчённую дюймовую резьбу по ОСТ 1260. Поэтому трубная резьба в своё время, до стандартизации мелких метрических резьб, применялась не только для трубных соединений, но и для крепёжных деталей, когда появлялась надобность в выполнении резьбы со сравнительно мелким шагом, при больших диаметрах. Трубная резьба является общеевропейским стандартом для труб и трубных соединений.

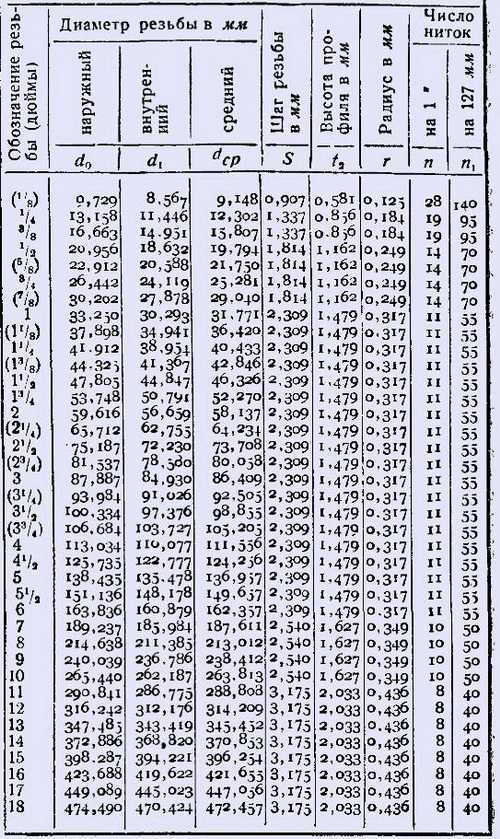

РАЗМЕРЫ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
( ГОСТ 6357-81 )

Стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

Допуски (по ГОСТ 6357-81) среднего диаметра резьбы устанавливают двух классов точности — А и В. Допуски среднего диаметра резьбы являются суммарными. Допуски диаметров d1 и D не устанавливаются.

Число шагов z на длине 25,4 мм

Условное обозначение для левой резьбы дополняется буквами LH.

Примеры условного обозначения резьбы класса точности A:

G 1 1/2-А
левой резьбы класса точности В:

Длина свинчивания N в обозначении резьбы не указывается.
Длина свинчивания L указывается в миллиметрах.

Посадка обозначается дробью: в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе — обозначение класса точности наружной резьбы.

G 1 1/2-A/A; G 1 1/2 LH-A/B

Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:

P.S. В свое время профиль трубной цилиндрической резьбы (по ОСТ 266) распространялся на диаметры до 18″ при числе ниток на 1″ от 28 до 8.

— отверстия под нарезание резьбы
ГОСТ 3469-91 — Микроскопы. Резьба для объективов. Размеры
ГОСТ 4608-81 — Резьба метрическая. Посадки с натягом
ГОСТ 5359-77 — Резьба окулярная для оптических приборов. Профиль и размеры
ГОСТ 6042-83 — Резьба Эдисона круглая. Профили, размеры и предельные размеры
ГОСТ 6111-52 — Резьба коническая д

studvesna73.ru

Размеры дюймовых резьб в миллиметрах — studvesna73.ru

Основные характеристики дюймовой резьбы

Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная и характеризуется такими показателями:

  1. наружным и внутренним диаметром;
  2. шагом;
  3. областью расположения;
  4. профилем поверхности;
  5. направлением сечения;
  6. высотой профиля;
  7. количеством заходов.

Все стандартизированные показатели закреплены в ГОСТ 6357–1981. Основными показателями считаются диаметр и шаг. По понятиям диаметра понимают одно из принятых определений:

  • наружный диаметр – значение, характеризующее расстояние между противоположными точками вершин резьбовых гребней;
  • внутренний диаметр – единица для указания расстояния между противоположными точками впадин на низшей точке резьбовой канавки;
  • шаг витков является важной характеристикой нарезки, измеряется между двумя точками соседних канавок или вершин, характеризуется постоянством, так как подобрать ответные болт и гайку при отсутствии условия стабильности очень проблематично;
  • высота профиля нарезки высчитывается путем нахождения разницы между двумя диаметрами — наружным и внутренним.

Трубная резьба

Обособленная стандартная группа, регламентирующая соединение труб с использованием различного материала стенок. Трубная дюймовая резьба подразделяется на типы:

  • цилиндрический тип;
  • конический вид;
  • резьба NPSM.

Цилиндрическая трубная резьба

Известна еще под наименованием резьбы Витворда. Применяется для цилиндрического соединения при помощи резьбы и для стыковки цилиндрической внутренней нарезки с наружной конической трубой.

Обозначение профиля формы – дюймовая резьба с профилем

studvesna73.ru

Использование таблицы размеров для перевода метрической резьбы в дюймовую

Резьба является последовательные канавки винтовой нарезки с постоянными показателями шага и сечения, наносимые на коническую или цилиндрическую поверхность. Она служит для устройства соединения труб разного назначения при помощи резьбы.

Основные характеристики дюймовой резьбы

Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная и характеризуется такими показателями:

  1. наружным и внутренним диаметром;
  2. шагом;
  3. областью расположения;
  4. профилем поверхности;
  5. направлением сечения;
  6. высотой профиля;
  7. количеством заходов.

Все стандартизированные показатели закреплены в ГОСТ 6357–1981. Основными показателями считаются диаметр и шаг. По понятиям диаметра понимают одно из принятых определений:

  • наружный диаметр – значение, характеризующее расстояние между противоположными точками вершин резьбовых гребней;
  • внутренний диаметр – единица для указания расстояния между противоположными точками впадин на низшей точке резьбовой канавки;
  • шаг витков является важной характеристикой нарезки, измеряется между двумя точками соседних канавок или вершин, характеризуется постоянством, так как подобрать ответные болт и гайку при отсутствии условия стабильности очень проблематично;
  • высота профиля нарезки высчитывается путем нахождения разницы между двумя диаметрами — наружным и внутренним.
<!—cke_bookmark_63E—>

Трубная резьба

Обособленная стандартная группа, регламентирующая соединение труб с использованием различного материала стенок. Трубная дюймовая резьба подразделяется на типы:

  • цилиндрический тип;
  • конический вид;
  • резьба NPSM.

Цилиндрическая трубная резьба

Известна еще под наименованием резьбы Витворда. Применяется для цилиндрического соединения при помощи резьбы и для стыковки цилиндрической внутренней нарезки с наружной конической трубой.

Обозначение профиля формы – дюймовая резьба с профилем в виде треугольника с равными бедрами и углом вверху в 55º. Разрешается соединять трубы с наибольшим диаметром в 6 дюймов, а для труб большего дюймового размера применяют соединение с помощью сварки.

Коническая дюймовая трубная резьба

Нарезается на поверхности труб для конического соединения труб и для соединения цилиндрической резьбы внутри и конической резьбы снаружи. Использование герметичных прокладок обязательно, роль уплотнения частично играет резьба.

Профиль обозначается как дюймовый тип с конусностью, при буквенном выражении индекса указывается ее расположение. R свидетельствует о наружной нарезке, Rc обозначает внутреннюю нарезку, а буквы LH ставят для левой резьбы.

Тип резьбового профиля NPSM

Такая нарезка витков делается в соответствии с американскими стандартами трубной резьбы, относится по расположению и типу к цилиндрической дюймовой. Определяется формой профиля в виде треугольника с вершиной в 60º и производится в размерах от 1/16 до 24 дюймов.

Этот вид не стоит путать с американским подвидом NPT, являющимся стандартным коническим соединением дюймовой нарезки для труб с требованиями повышенной надежности при работе с повышенным давлением и в сложных условиях эксплуатации.

Различия между трубной и метрической резьбой

Их не так много, наиболее заметным показателем, отличающим один вид от другого, служит форма профиля нарезки резьбового гребня. На вид он кажется острее, его угол при вершине составляет 55º.

Кроме формы профиля, отличием метрической нарезки от трубного дюймового варианта являеются измерительные параметры шага и диаметра. Метрические показатели измеряются в миллиметрах, а дюймовая резьба измеряется в дюймах. Но для выражения метрических показателей в дюймах используют нестандартное значение 2,54 см, а особый трубный дюйм, равный 3,324 см.

Детально исполненную таблицу с указанием соответствующих переводов из дюймов в миллиметры можно посмотреть в указанном ГОСТе. Кроме целых дюймовых показателей указаны и дробные значения. Кроме того, шаг считают не в миллиметрах, а в нитках, обозначающих нарезанные канавки на мерном дюймовом отрезке.

Определение шага происходит с применением рабочих инструментов:

  • гребенков;
  • калибров;
  • механическими измерителями.

Измерения производятся по одинаковым правилам в метрической и дюймовой нарезке. Для начала используем муфту или штуцер с нарезанной наружной или внутренней резьбой, отталкиваясь от известных параметров. Вкручивают болт в резьбу и определяют плотность посадки. Если болт вошел плотно, то шаг и диаметр считают определенным. Если болт не соответствует, то пробуют применить болт другого калибра.

Удобнее использовать резьбомер, тогда работа происходит быстрее – достаточно приложить пластину к резьбе. На пластине инструмента указывается номер резьбы, которая считается определенной, если совпали профили. Штангенциркуль или микрометр применяется только для определения наружного и внутреннего диаметров.

Механическая и ручная дюймовая нарезка

Выполнение ручной нарезки

Метрическая или трубная резьба нарезается на внутренней или наружной поверхности. Внутри используется метчик, а снаружи плашка. Для того чтобы нарезка осуществлялась правильно, следуют инструкции по технологии, опираясь на тип профиля, требуемого в конкретном случае.

Трубу зажимают в тисках и вставляют метчик в вороток. Плашка размещается в специальном плашкодержателе. Плашка одевается на трубу сверху, а метчик вставляется в нее. Нарезка производится навинчивающимися или ввинчивающимися движениями, в зависимости от типа расположения витков. Если необходимо, то работу повторяют один или несколько раз.

Способ механической нарезки

Труба так же, как и в первом случае должна быть зажата в тиски, а резьбовой рубец помещается в его суппорт. Фаска делается при включенном станке, при этом скорость суппорта должна быть отрегулирована. Резьбовая подача включается после подведения резца к поверхности детали. Выполнение дюймовых граней механическим методом при помощи резца приводит к качественным результатам, при условии мастерства токаря.

Дополнительная информация

Между американским и английским стандартом существуют различия по набору стандартных шагов при указании количества ниток резьбовой нарезки на один дюйм. Помимо этого, внутри каждого стандартного набора различаются виды резьбовых витков по типу:

  • мелкий;
  • особо мелкий;
  • крепежный;
  • между трубами;
  • между мелкими трубами;
  • для нарезки ремонтных вставок;
  • между витками для вставок.

Это было бы сложно определить, но эти сведения для удобства сведены в одной таблице.

Применение английских стандартов

Цилиндрическая английская дюймовая нарезка выполняется с крупным шагом, предназначена для общего применения. Ее параметры, шаг, профиль и высота профиля раз и навсегда закреплены для болтов и гаек одного типа и размерности. В таком типе угол профиля между соседними сторонами витков равен 55º. Закругление вершин витков, а также основания впадин составляет 1/6 часть от высоты исходного размера профиля.

Цилиндрическая мелкая английская резьба пользовалась популярностью в середине прошлого века и применялась для нарезки профиля точного и высокопрочного крепления. Впоследствии этот тип переродился в унифицированную нарезку, хотя в некоторых местностях Англии она применяется до нашего времени.

Цилиндрическая несамоуплотняющаяся резьба имеет распространенное применение с прошлых лет и до настоящего времени во всем мире для деталей трубопроводов, сгонов, фитингов, переходников, двойников, муфт, тройников, стальных контргаек, кранов, смесителей, вентилей и др.

Цилиндрическая унифицированная крупная резьба стала международным стандартом после разработки национальным Американским институтом. В частности, неудобные 55º при вершине были заменены на 60º, конструкторы отказались от округлений у верха профиля. Теперь плоскость вершин стала плоской и содержит в своем размере 1/8 от шага граней. Для впадин допускается плоское выполнение или скругленное. Распространена в современном мире и является рекомендуемой для применения.

Цилиндрическая унифицированная мелкая резьба используется для прочных креплений и регулировочных соединений, наряду с другими современными типами является удобной и рекомендуемой к применению в случаях, когда применяется более мелкий шаг резьбы.

Дюймовая унифицированная особо мелкая цилиндрическая резьба используется для выполнения особо прочного крепления, для подгонки точных механизмов.

Существует много других стандартов на дюймовую резьбу, но они специальные и рекомендованы к применению в определенных условиях, для широкого использования они не применяются.

Оцените статью: Поделитесь с друзьями!

stanok.guru
