Ошибки general climate: Коды ошибок кондиционеров General Climate

Опубликовано автором

Содержание

Коды ошибок кондиционеров General Climate ❄ Причины неисправностей

Какая ошибка у вашего кондиционера?

E1

E2

E3

E5

E6

Е7

E8

Е9

EC

F0

F1

F2

F3

F4

F5

C5

h4

H6

U8

Код ошибки: E1

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Плата внутреннего блока не работает. Для серии ASTRA 07-36: Защита по высокому давлению

Причина

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: ошибка заключается в сбое EEPROM

Для серии ASTRA 07-36: активирован датчик высокого давления, причиной служит избыточность фреона в системе

Код ошибки: E2

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Неисправна плата внутреннего блока. Для серии ASTRA 07-36: Защита по обмерзанию

Причина

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: NO OVER-ZERO SIGNAL

Для серии ASTRA 07-36: 1. Скорость потока воздуха на входе внутреннего блока ниже нормы 2. Скорость вентилятора неправильно настроена 3. Испаритель загрязнен

Код ошибки: E3

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Мотор вентилятора внутреннего блока неисправен. Для серии ASTRA 07-36: Защита по низкому давлению

Причина

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Отсутствует питание на внутреннем или наружном блоке. Заклинило мотор

Для серии ASTRA 07-36: 1. Активирована защита системы или компрессора от низкого давления хладагента 2. Необходима дозаправка или присутствует утечка хладагента 3. Режим восстановления хладагента включен

Код ошибки: E5

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Не работает воздушный термистор внутреннего блока. Для серии ASTRA 07-36: Ток компрессора выше нормы

Причина

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Разъединение кабеля или короткое замыкание термистора

Для серии ASTRA 07-36: Компрессор заклинил.

Решение не помогло или нужно больше информации?
Проконсультируйтесь со специалистом или вызовите мастера!

Задать вопрос Вызвать мастера

Код ошибки: E6

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Неисправен трубный термистор внутреннего блока. Для серии ASTRA 07-36: Ошибка связи между внутренним и наружным блоком

Причина

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Разъединение кабеля или короткое замыкание термистора

Для серии ASTRA 07-36: Ошибка провода межсоединения, воздействие внешнего фактора (шума и т.д.)

Код ошибки: Е7

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Неисправен трубный термистор наружного блока. Для серии ASTRA 07-36: Активирована защита из-за перегрузке компрессора

Причина

Для серии FLAGMAN, моделей 07-18, 24-28, 30-36: Разъединение кабеля или короткое замыкание термистора

Для серии ASTRA 07-36: Вентилятор наружного блока не вращается, активирован датчик высокого давления, в местах крепления внешнего блока недостаточная циркуляция воздуха, теплообменник загрязнен

Код ошибки: E8

Чередование фаз осуществляется некорректно или отсутствие фаз (Для серии FLAGMAN, моделей 07-18, 24-28, 30-36)

Причина

Неуравновешенность напряжений в сети электропитания, нарушение электроснабжения

Код ошибки: Е9

Ошибка связи между внутренним и наружным блоком (Для серии FLAGMAN, моделей 07-18, 24-28, 30-36)

Причина

Ошибка провода межсоединения, воздействие внешнего фактора (шума и т. д.)

Код ошибки: EC

Утечка хладогента (трубный датчик внутреннего блока перестал давать показания) (Для серии FLAGMAN, моделей 07-18, 24-28, 30-36)

Причина

Короткое замыкание в цепи датчика, обрыв цепи датчика. Утечка фреона

Код ошибки: F0

Недостаток хладагента в системе или его утечка, ток компрессора выше нормы (Для серии ASTRA 07-36)

Причина

Утечка фреона, компрессор заклинен

Код ошибки: F1

Воздушный термистор внутреннего блока не работает (Для серии ASTRA 07-36)

Причина

Разъединение кабеля или короткое замыкание термистора

Код ошибки: F2

Трубный термистор внутреннего блока не работает (Для серии ASTRA 07-36)

Причина

Разъединение кабеля или короткое замыкание термистора

Код ошибки: F3

Воздушный термистор наружного блока не функционирует (Для серии ASTRA 07-36)

Причина

Разъединение кабеля или короткое замыкание термистора

Код ошибки: F4

Трубный термистор наружного блока не работает (Для серии ASTRA 07-36)

Причина

Разъединение кабеля или короткое замыкание термистора

Код ошибки: F5

Неисправен термистор на линии нагнетания компрессора (Для серии ASTRA 07-36)

Причина

Разъединение кабеля или короткое замыкание термистора

Код ошибки: C5

На плате внутреннего блока отсутствует перемычка-заглушка синего цвета (Для серии ASTRA 07-36)

Причина

1. Отсутствие перемычки на материнской плате 2.Перемычка на материнской плате установлена неправильно 3.Повреждение перемычки на материнской плате

Код ошибки: h4

Активирована защита из-за перегрузке компрессора (Для серии ASTRA 07-36)

Причина

Вентилятор наружного блока не вращается, активирован датчик высокого давления, в местах крепления внешнего блока недостаточная циркуляция воздуха, теплообменник загрязнен

Код ошибки: H6

Мотор вентилятора внутреннего блока не работает (Для серии ASTRA 07-36)

Причина

Отсутствует питание на внутреннем или наружном блоке. Заклинило мотор

Код ошибки: U8

Плата управления внутреннего блоком не работает (Для серии ASTRA 07-36)

Причина

1. Плата управления неисправна 2. Кабель связи неисправен 3. Рядом с кабелем проходит другой кабель и создает электромагнитные помехи

как расшифровать и устранить типовые поломки

Кондиционеры марки General Climate, или GC,  не доставляют проблем своим владельцам достаточно долгий период после покупки. Но все-таки как любая техника они подвержены износу и сбоям в работе. В зависимости от модели, ошибки кондиционеров General Climate выводятся на экран пульта или отображаются посредством различных комбинаций световой индикации на встроенном дисплее внутреннего блока.

После прочтения предложенной нами статьи владельцы климатической техники этой марки будут знать, что обозначает появление тех или иных символов на дисплее, а также научатся разбираться в многочисленных комбинациях сигналов индикаторов на внутреннем блоке изделия.

Собранная и представленная нами информация поможет хозяевам техники разобраться в способах устранения ошибок и научит их правильно поступать в случае возникновения того или иного нарушения в работе.

Содержание статьи:

  • Система самодиагностики современных кондиционеров
  • Коды ошибок серии STANDART
    • Характерные нарушения для STANDART 07-18 R22, R410A
    • Типичные проблемы STANDART 07 -18 и 24
    • Распространенные нарушения STANDART 24
    • Поломки STANDART 30-36 (внутренний блок)
    • Нарушения в работе STANDART 30-36 (внешний блок)
  • Коды ошибок серий FLAGMAN и CYBORG
    • Распространенные сбои FLAGMAN 07-18, CYBORG
    • Свойственные недочеты FLAGMAN 24-28
    • Часто встречающиеся поломки FLAGMAN 30-36
  • Коды ошибок моделей ASTRA 07-36
  • Методы устранения ошибок
  • Выводы и полезное видео по теме

Система самодиагностики современных кондиционеров

Бытовая техника нового поколения обычно оснащена системой самодиагностики, предназначенной для выявления сбоев и ошибок в работе при их первом появлении. Система самодиагностики — единая сеть датчиков, контролирующих состояние того или иного рабочего узла агрегата.

При включении кондиционера датчики автоматически начинают работу и продолжают выполнять свои функции в непрерывном режиме вплоть до отключения устройства от сети питания. Иногда для устранения сбоев и ошибок владельцу кондиционера достаточно собственноручно произвести несложные действия, иногда же приходится приглашать мастеров из авторизованного сервиса General Climate.

Рассмотрим возможные ошибки и их коды в различных моделях кондиционеров и сплит-систем GC, причины их возникновения и способы ликвидации. Постараемся разобраться, в каких случаях уместны собственноручные действия, а в каких следует пригласить опытного мастера.

Кондиционеры GC оснащены современной системой самодиагностики, подающей сигналы при сбоях и ошибках в работе на модуль управления

При изменении рабочих параметров узла, на котором установлен датчик, на модуль управления немедленно подается сигнал об ошибке, который выводится на дисплей устройства. При необходимости модуль управления также производит блокировку оборудования во избежание некорректной работы кондиционера и его окончательной поломки.

Коды неисправностей различных моделей могут отличаться друг от друга. Постараемся подробно рассмотреть коды каждой модели.

Коды ошибок серии STANDART

В различных моделях сплит-систем STANDART обозначения ошибок могут отличаться, поэтому перед тем, как заняться устранением неполадки, необходимо уточнить в инструкции точное название модели сплит системы и ее внутреннего и внешнего блоков. Только после этого можно приступать к расшифровке кода ошибки.

Точное название модели кондиционера или сплит-системы GC можно найти в руководстве по эксплуатации, приложенном к технике при покупке

Также определим обозначения:

  • индикатор запуска — Operation;
  • таймер — Timer;
  • индикатор размораживания — Defrost;
  • автоматический режим — Auto.

При расшифровке кода ошибки очень важно не перепутать горящие, мигающие и потухшие индикаторы, от этого зависит точность определения проблемы.

Характерные нарушения для STANDART 07-18 R22, R410A

В моделях сплит-систем STANDART 07-18 R22, R410A сигналы об ошибках подаются при помощи различных комбинаций световой индикации.

Operation быстро мигает, Timer выключен — остановка вентилятора более 1 минуты.

Operation быстро мигает, Timer горит — поломка трубного датчика температуры.

Operation не включен, Timer быстро мигает — подача высокого напряжения на компрессор 4 раза.

Коды ошибок кондиционера выводятся на встроенный дисплей внутреннего блока при помощи комбинаций сигналов светодиодных индикаторов

Operation горит, Timer быстро мигает — ошибка EEPROM.

Operation быстро мигает, Timer быстро мигает — не включается компрессор или неполадки с электронной платой.

Типичные проблемы STANDART 07 -18 и 24

Operation медленно мигает, Timer не светится, Defrost выключен — сплит-система в режиме ожидания.

Operation включен, Timer не горит, Defrost не горит — нормальная работа .

Operation быстро мигает, Timer выключен, Defrost быстро мигает — 4 раза подряд сработала защита по токовой перегрузке.

Оperation выключен, Timer быстро мигает, Defrost быстро мигает — мотор вентилятора не запускается более 1 минуты.

Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает — не включается компрессор или неполадки с электронной платой.

Operation выключен, Timer не горит, Defrost быстро мигает — проблемы с трубным датчиком.

При появлении на дисплее кода ошибки очень важно правильно расшифровать комбинацию световых сигналов, подаваемых индикаторами

Operation выключен, Timer быстро мигает, Defrost не горит — проблемы с датчиком воздуха.

Operation включен, Timer быстро мигает, Defrost не горит — ошибка EEPROM.

Распространенные нарушения STANDART 24

Operation медленно мигает, Timer выключен, Defrost не горит, Auto выключен — сплит-система в режиме ожидания.

Operation включен, Timer не горит, Defrost не горит, Auto не горит — нормальная работа сплит-системы.

Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает, Auto быстро мигает — 4 раза подряд сработала защита по токовой перегрузке.

Operation выключен, Timer быстро мигает, Defrost не горит, Auto не горит — проблемы с датчиком воздуха.

В разных моделях кондиционеров и сплит-систем GC предусмотрена различная кодировка сбоев и ошибок при работе техники

Operation быстро мигает, Timer выключен, Defrost выключен, Auto выключен — проблемы с трубным сенсором во внутреннем блоке.

Operation выключен, Timer выключен, Defrost быстро мигает, Auto не горит — проблемы с трубным датчиком внешнего блока.

Operation не горит, Timer не горит, Defrost быстро мигает, Auto быстро мигает — защита внешнего блока.

Operation не горит, Timer выключен, Defrost выключен, Auto быстро мигает — (для систем со связью) сбой связи между внешним и внутренним блоками системы.

Operation не горит, Timer не горит, Defrost не горит, Auto быстро мигает — (для систем без связи) ошибка EEPROM.

Поломки STANDART 30-36 (внутренний блок)

Operation медленно мигает, Timer выключен, Defrost выключен, Auto не горит — сплит-система в режиме ожидания.

Operation включен, Timer выключен, Defrost не горит, Auto не горит — нормальная работа сплит-системы.

Operation быстро мигает, Timer быстро мигает, Defrost быстро мигает, Auto выключен — 4 раза подряд сработала защита по токовой перегрузке.

Operation не горит, Timer быстро мигает, Defrost выключен, Auto выключен — проблемы с датчиком воздуха.

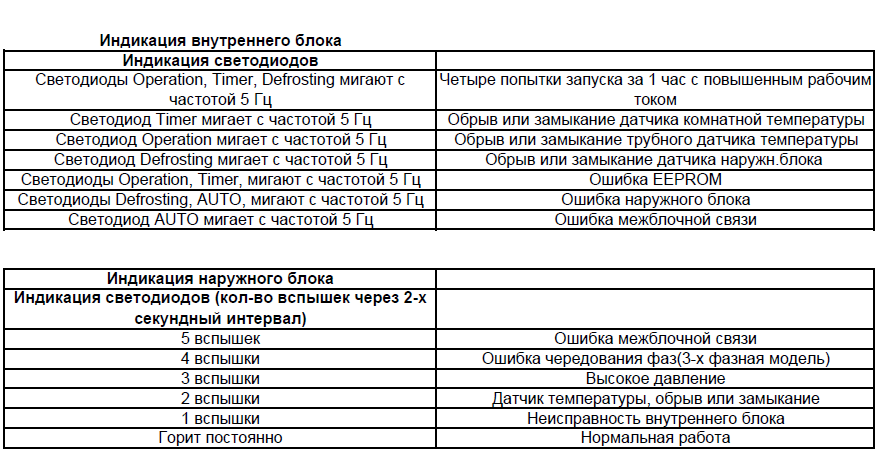

Комбинации сигналов световых индикаторов, встроенных на внутреннем блоке кондиционера или сплит-системы, сообщают об ошибке в том или ином узле устройства

Operation быстро мигает, Timer не светится, Defrost не горит, Auto выключен — проблемы с трубным сенсором во внутреннем блоке.

Operation не горит, Timer не горит, Defrost быстро мигает, Auto выключен — проблемы с трубным датчиком внешнего блока.

Operation быстро мигает, Timer быстро мигает, Defrost выключен, Auto не горит — ошибка EEPROM.

Operation не горит, Timer выключен, Defrost быстро мигает, Auto быстро мигает — сбой во внешнем блоке системы.

Operation не горит, Timer не горит, Defrost выключен, Auto быстро мигает — сбой связи между внешним и внутренним блоками сплит-системы.

Нарушения в работе STANDART 30-36 (внешний блок)

На внешнем блоке General Climate STANDART 30-36 сигналы о неисправностях подаются при помощи определенного количество морганий светового диода на электронной плате.

5 — отсутствие связи между блоками.

4 — неполадки с фазами (перекос, отсутствие, неправильное чередование).

3 — повышение давления в системе.

2 — проблемы с трубным сенсором.

1 — сбой во внутреннем блоке.

Коды ошибок серий FLAGMAN и CYBORG

В сплит-системах GC FLAGMAN и CYBORG кроме световых сигналов индикаторов об ошибках в работе сообщают буквенно-цифровые символы на дисплее.

В некоторых моделях кондиционеров и сплит-систем GC буквенно-цифровые коды ошибок выводятся на дисплей пульта управления системой

При расшифровке кода ошибки этих моделей General Climate следует не забывать обращать внимание на дисплей пульта.

Распространенные сбои FLAGMAN 07-18, CYBORG

Е1, Operation моргает 1 раз, Timer выключен — ошибка EEPROM.

Е2, Operation моргает 2 раза, Timer выключен — неполадки с электронной платой внутреннего блока.

ЕС, Operation моргает 2 раза, Timer включен — утечка фреона, при этом трубный датчик не показывает изменений.

Е3, Operation моргает 3 раза, Timer выключен — мотор вентилятора во внутреннем блоке не запускается более 1 минуты.

Е5, Operation моргает 5 раз, Timer выключен — проблемы с сенсором температуры воздуха внутреннего блока.

Е6, Operation моргает 6 раз, Timer выключен — проблемы с трубным сенсором внутреннего блока.

Свойственные недочеты FLAGMAN 24-28

Коды ошибок кондиционеров GC FLAGMAN 24-28 аналогичны кодам FLAGMAN 07-18, но к ним добавлена еще одна позиция.

Е9, Operation моргает 9 раз, Timer выключен — сбой связи между внешним и внутренним блоками.

Часто встречающиеся поломки FLAGMAN 30-36

У моделей сплит-систем GC FLAGMAN 30-36 к перечисленным выше ошибкам добавлено еще 2 позиции.

Е7, Operation моргает 7 раз, Timer выключен — проблемы с трубным датчиком внешнего блока

Е8, Operation моргает 8 раз, Timer выключен — неполадки с фазами (перекос, отсутствие, неправильное чередование).

Коды ошибок моделей ASTRA 07-36

В сплит-системах GC ASTRA 07-36 об ошибках в работе сигнализирует появление буквенно-цифровых кодов на дисплее.

F0 — утечка фреона или подача высокого тока на компрессор несколько раз подряд.

F1 — проблемы с воздушным сенсором во внутреннем блоке.

F2 — проблемы с трубным сенсором во внутреннем блоке.

F3 — поломка воздушного датчика наружного блока.

F4 — неполадки трубного датчика наружного блока.

F5 — сбой в работе датчика на линии нагнетания компрессора.

C5 — отсутствие синей перемычки-заглушки на электронной плате внутреннего блока.

h4 — сработала защита по перегрузке .

H6 — мотор вентилятора внутреннего блока не запускается более 1 минуты.

E1 — сработал сенсор высокого давления.

E2 — сработал сенсор обмерзания.

E3 — сработал сенсор низкого давления.

E4 — защита от повышения температуры по линии нагнетания.

E5 — подача высокого напряжения на компрессор.

E6 — сбой связи между внешним и внутренним блоками.

E8 — сработала защита по перегрузке компрессора.

U8 — проблемы с платой управления.

Методы устранения ошибок

Несмотря на разные коды ошибок в различных моделях кондиционеров General Climate, по сути все сбои и поломки в них однотипные.

Рассмотрим, как поступать владельцу техники в случае появления той или иной ошибки:

  1. Остановка вентилятора. В случае отказа вентилятора запускаться более 1 минуты, следует проверить подключение мотора вентилятора, а также его исправность. В случае поломки детали требуется ее заменить. Вентилятор кондиционера также может выдавать сбои при проблемах с другими комплектующими. Для такой диагностики рекомендуется пригласить опытного мастера из специализированного сервиса.
  2. Проблемы с температурными датчиками. Если система самодиагностики выдает ошибку какого-либо датчика, необходимо проверить состояние детали, ее целостность и правильность подключения. Для такой проверки владельцу кондиционера понадобится мультиметр. Если датчик вышел из строя, нужно произвести замену.
  3. Сбой EEPROM. Иногда от ошибки EEPROM можно избавиться при помощи простой перезагрузки кондиционера. Для этого следует на несколько минут отключить питание устройства, затем заново его включить. Если перезагрузка не помогла — причина в проблемах с электронной платой. Для такого ремонта также рекомендуется пригласить сертифицированного мастера-ремонтника.
  4. Не запускается компрессор. Обычно неполадки компрессора начинаются после того, как его фильтр засоряется пылью и соринками. Причиной выхода детали из строя может быть перегрев, повреждение обмотки или кабеля. Владелец техники может самостоятельно очистить фильтр устройства, но для более сложных манипуляций понадобится опытного слесаря.
  5. Неоднократная подача высокого напряжения. При такой ошибке следует в первую очередь отключить кондиционер от питания. Ошибка автоматически снимется после регулирования подачи питания на устройство.
  6. Сбой связи между блоками системы. Отсутствие связи приводит к блокировке работы сплит-системы. Владелец кондиционера может самостоятельно проверить подключение междублочного кабеля и его целостность. Если с кабелем все в порядке, значит, дело в электронных платах блоков, и требуется обратиться к мастеру.

Следует отметить, что сбои и неполадки в работе кондиционеров будут возникать значительно реже при регулярном проведении профилактического осмотра бытовой техники.

Регулярная и своевременная чистка оборудования и замена изношенных деталей обеспечит бесперебойную работу кондиционеров и сплит-систем на достаточно длительный период.

Опытные мастера авторизованных сервисных центров качественно и в короткие сроки приведут в порядок вышедший из строя кондиционер или сплит-систему

Слесари по ремонту климатического оборудования советуют для восстановления работоспособности кондиционеров GC и проведения профилактических работ обращаться за помощью в аккредитованные производителем сервисные центры, в которых работают мастера с соответствующим допуском.

Выводы и полезное видео по теме

Своевременная разборка и чистка кондиционера поможет избежать появления ошибок в работе:

Пример сигнала световых индикаторов кондиционера при возникновении ошибки:

В этом видео наглядно показано, как своими руками разобрать двигатель вентилятора кондиционера General Climate:

При появлении сигналов об ошибках владелец кондиционера General Climate не должен откладывать их устранение. Самостоятельный ремонт бытовой техники требует определенных навыков и наличия специфических инструментов. Если у хозяина агрегата имеется и то, и другое, он вполне может попробовать самостоятельно устранить поломку.

В противном случае вмешательство в сложный механизм кондиционера или сплит-системы чревато более серьезными проблемами. Неопытному владельцу техники рекомендуется пригласить слесаря по ремонту кондиционеров из авторизованного сервиса, не пытаясь починить устройство своими руками.

Хотите рассказать о том, как самостоятельно определили причину сбоя в работе кондиционера? Или есть желание поделиться собственным опытом в выполнении несложных ремонтных работ? Пишите комментарии, пожалуйста, в находящейся ниже блок форме, публикуйте фото по теме статьи, задавайте вопросы.

Структурные ошибки в моделях глобального климата

Опубликовано 20 июня 2020 г. автором curryja | 99 Комментарии

Джеральда Браунинга

Чувствительность климатической модели к CO2 сильно зависит от искусственных параметризаций (например, облаков, конвекции), которые реализованы в глобальных климатических моделях, использующих неправильную атмосферную динамическую систему и чрезмерное рассеяние.

Рецензируемая рукопись под названием «Уникальная, хорошо поставленная редуцированная система для атмосферных потоков: устойчивость при наличии мелкомасштабных неровностей поверхности» находится в печати в журнале Dynamics of Atmospheres and Oceans (DAO) [ссылка]  и представленная версия рукописи доступна на этом сайте, с некоторыми небольшими отличиями от окончательной опубликованной версии. Ссылка на статью здесь: Рукопись

Abstract:   Хорошо известно, что примитивные уравнения (уравнения движения атмосферы при дополнительном допущении гидростатического равновесия для крупномасштабных движений) некорректны при использовании в ограниченной области земного шара. Между тем уравнения движений для крупномасштабных движений атмосферы представляют собой по существу гиперболическую систему, которая при соответствующих граничных условиях должна привести к корректной системе в ограниченной области. Этот кажущийся парадокс был разрешен Крейссом путем введения математической теории ограниченных производных (BDT) для любой симметричной гиперболической системы с несколькими временными масштабами (как в случае с атмосферными уравнениями движения). BDT использует методы оценки норм из математической теории симметричных гиперболических систем, чтобы доказать, что если нормы пространственных и временных производных полученного решения не зависят от быстрых временных масштабов (таким образом, концепция ограниченных производных), то последующее решение будет развиваться только в адвективных пространственных и временных масштабах (медленно эволюционирующих во времени на языке БРЭ) в течение определенного периода времени. Требование, чтобы норма производных по времени полученного решения не зависела от масштабов быстрого времени, приводит к ряду эллиптических уравнений, которым должны удовлетворять начальные условия и полученное решение. В атмосферном случае это приводит к двумерному эллиптическому уравнению для давления и трехмерному уравнению для вертикальной составляющей скорости.

Использование этих ограничений с уравнением для медленно развивающейся во времени вертикальной составляющей завихренности приводит к системе с единой временной шкалой (приведенной), которая точно описывает медленно развивающееся во времени решение атмосферных уравнений и автоматически корректируется для ограниченной области домен. Трехмерное эллиптическое уравнение для вертикальной составляющей скорости не чувствительно к мелкомасштабным возмущениям на нижней границе, поэтому его можно использовать на всем пути до поверхности в редуцированной системе, устраняя разрыв между уравнениями для пограничного слоя и тропосферы и проблема нереального роста горизонтальной скорости вблизи поверхности в гидростатической системе.

Математические аргументы основаны на теории ограниченных производных (ТБД) для симметричных гиперболических систем, введенной профессором Хайнцем-Отто Крейссом более четырех десятилетий назад, и на теории численных аппроксимаций уравнений в частных производных.

Какое значение имеет это исследование для моделирования климата? Разработчики моделей климата должны сделать как минимум следующие допущения:

1. Численная модель климата должна точно аппроксимировать правильную динамическую систему уравнений

В настоящее время все численные модели глобального климата (и погоды) численно аппроксимируют примитивные уравнения — уравнения движения атмосферы, модифицированные гидростатическим предположением. Однако это не та система уравнений, которая удовлетворяет математическим оценкам, требуемым BDT для начальных данных и последующего решения, чтобы развиваться как крупномасштабные движения в атмосфере. В новой рукописи представлена ​​правильная динамическая система, в которой подробно объясняется, почему примитивные уравнения не являются правильной системой.

Поскольку в примитивных уравнениях используется прерывистое столбчатое воздействие (параметризация), избыточная энергия вводится в самые мелкие масштабы модели. Это требует использования нереально большого рассеяния, чтобы модель не взорвалась. Это означает, что жидкость больше похожа на патоку, чем на воздух. В новую рукопись включены ссылки, которые показывают, что это существенно снижает точность численного приближения.

2. Численная модель климата правильно аппроксимирует передачу энергии между масштабами, как в реальной атмосфере.

Поскольку рассеивание в климатических моделях очень велико, необходимо настроить параметризацию, чтобы попытаться искусственно воспроизвести атмосферный спектр. Математическая теория, основанная на уравнениях турбулентности, показала, что использование неправильной величины или типа диссипации приводит к неправильному решению. В случае климатической модели это означает, что нельзя сделать никаких выводов о чувствительности климата, поскольку численное решение не ведет себя как реальная атмосфера.

3. Форсирование (параметризация) точно аппроксимирует соответствующие процессы в атмосфере и нет накопления ошибки за сотни лет моделирования.

Хорошо известно, что в параметризации есть серьезные ошибки, особенно в отношении облаков и влаги, которые имеют решающее значение для моделирования реальных атмосфер. Пэт Франк обратил внимание на накопление ошибок в климатических моделях. В новой манускрипте даже небольшая ошибка в системе влияет на точность решения за короткий промежуток времени.

Кто-то может спросить, как модели климата могут предсказывать крупномасштабные движения атмосферы в прошлом, учитывая эти проблемы. Я разместил простой пример на Климатическом аудите (воспроизводимый по запросу), который показывает, что для любой системы, зависящей от времени (даже если она не является правильной для изучаемой жидкости), если разрешен выбор воздействия, можно воспроизвести любое решение, которое вы хотите. По сути, это то, что сделали создатели моделей климата, чтобы соответствовать предыдущему климату, учитывая неправильную динамическую систему и чрезмерное рассеяние.

Я ссылаюсь на исследование точности модели глобального прогноза на основе примитивных уравнений, проведенное Sylvie Gravel et al. [связь]. Она показала, что наибольший источник ошибок на начальных этапах прогноза – это чрезмерный рост горизонтальной скорости вблизи нижней границы. Разработчики моделей добавили перетаскивание/рассеивание пограничного слоя, чтобы предотвратить это. В новой рукописи я отмечаю, что эта проблема не возникает с правильной динамической системой и что на самом деле правильная система не чувствительна к мелкомасштабным возмущениям на нижней границе.

Biosketch: Я независимый прикладной математик, обученный дифференциальным уравнениям в частных производных и численному анализу, обеспокоенный потерей целостности науки из-за злоупотребления строгой математической теорией разработчиками численного моделирования. Я не финансируется какой-либо сторонней организацией. Мои предыдущие публикации можно найти в Google Scholar по запросу Browning and Kreiss.

Нравится:

Нравится Загрузка…

Запись опубликована в рубрике Климатические модели. Добавьте постоянную ссылку в закладки.

  • Поиск

    Поиск:

  • Жители

    Жители Обитатели 2

  • Последние комментарии

  • Последние сообщения

    • Хватка культуры: социальная психология климатической катастрофы
    • Тревожное ухудшение предупреждений Национальной метеорологической службы США о торнадо
    • Какого потепления можно ожидать в 21 веке?
    • Солнечная активность: 25-й солнечный цикл превосходит 24-й
    • Что вызывает чрезвычайно высокие температуры в Северной Атлантике?
    • Судебный процесс против климата Монтаны
    • Обречен ли арктический сентябрьский морской лед исчезнуть в 2030-х годах?
    • День публикации!
    • Поэкспериментируйте со мной: удобный алгоритм общения в чате об изменении климата
    • Критическая оценка CLINTEL AR6 МГЭИК
    • Фаучи, Страх, Баланс и Сеть
    • Молчание экспертов по сетям
    • Как промышленный комплекс дезинформации разрушает доверие к науке
    • Ускоряется ли потепление в тропосфере?
    • Эксперты по возобновляемым источникам энергии: неустрашимые и невозмутимые неудачные идеи

  • Категории

    КатегорииВыбрать категориюАдаптацияАтрибуцияПричинно-следственная связьВлияние изменения климатаклиматические моделиСвязьКонсенсусДанные и наблюденияЭкономикаЭнергияЭтикаЭкстремальные событияГеоинженерияПарниковый эффектИсторияУраганыIPCCOОкеаныОткрытые знанияОткрытая веткаПолярные регионыПолитикаПрогнозНаучный методSensit активность и отзывыСкептикиСоциология наукиПочвы и продукты питанияСолнечная Южная АзияБез рубрикиНеопределенностьОбзор неделиДобро пожаловать

  • Блогролл

    • Химик в Лэнгли
    • ИТогдаТамФизика
    • Билл Гук
    • Масса утеса
    • Климатический аудит
    • Клайв Бест
    • Эд Хокинс
    • Неортодоксальная академия
    • Кан: экология и городская экономика
    • Пол Хоумвуд
    • Прагматичный эколог
    • Сараванан: метамодель
    • Наука Судьбы
    • Этический скептик
    • Ватт с этим?
    • Вудфортриес
    • Wx и климат при чтении

  • Архивы

    Архивы Выбрать месяц Июль 2023 Июнь 2023 Май 2023 Апрель 2023 Март 2023 Февраль 2023 Январь 2023 Декабрь 2022 Ноябрь 2022 Октябрь 2022 Сентябрь 2022 Август 2022 Июль 2022 Июнь 2022 Май 2022 Апрель 2022 Март 2022 Февраль 2022 Январь 2022 Декабрь 2021 Ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Июль 2021 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Февраль 2021 Январь 2021 Декабрь 2020 Ноябрь 2020 Октябрь 2020 Сентябрь 2020 Август 2020 Июль 2020 Июнь 2020 Май 2020 Апрель 2020 Март 2020 Февраль 2020 Январь 2020 Декабрь 2019Ноябрь 2019 Октябрь 2019 Сентябрь 2019 Август 2019 Июль 2019 Июнь 2019 Май 2019 Апрель 2019 Март 2019 Февраль 2019 Январь 2019 Декабрь 2018 Ноябрь 2018 Октябрь 2018 Сентябрь 2018 Август 2018 Июль 2018 Июнь 2018 Май 2018 Апрель 2018 Март 2018 Февраль 2018 Январь 2018 Декабрь 2017 Ноябрь 2017 Октябрь 2017 г.
    Сентябрь 2017 г. Август 2017 г. Июль 2017 г. Июнь 2017 г. Май 2017 г. Апрель 2017 г. Март 2017 г. Февраль 2017 г. Январь 2017 г. Декабрь 2016 г. Ноябрь 2016 г. Октябрь 2016 г. Сентябрь 2016 г. Август 2016 г. 2016 Январь 2016 Декабрь 2015 Ноябрь 2015 Октябрь 2015 Сентябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Март 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Сентябрь 2013 август 2013 г. июль 2013 г. июнь 2013 г. май 2013 г. апрель 2013 г. март 2013 г. февраль 2013 г. январь 2013 г. декабрь 2012 г. ноябрь 2012 г. октябрь 2012 г. сентябрь 2012 г. август 2012 г. 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 г. Июнь 2011 г. Май 2011 г. Апрель 2011 г. Март 2011 г. Февраль 2011 г. Январь 2011 г. Декабрь 2010 г. Ноябрь 2010 г. Октябрь 2010 г. Сентябрь 2010 г.

  • Подписка по электронной почте

    Введите адрес электронной почты, чтобы подписаться на этот блог и получать уведомления о новых сообщениях по электронной почте.

    Адрес электронной почты

    Присоединиться к 5045 другим подписчикам

  • Мета

    • Войти
    • Лента записей
    • Лента комментариев
    • WordPress.org

Бабочки, ошибки округления и хаос климатических моделей

Перво-наперво. Большое спасибо нашему новому блоггеру ENSO, Нату Джонсону, за освещение главного сообщения месяца в этом месяце, когда я занимался подводным плаванием со скатами манта.

Дайвинг в Коне. Фотография Глена Беккера.

Это также освободило меня для написания поста, о котором я думал некоторое время: целого поста о динамических моделях климата! Модели — важнейший инструмент для прогнозистов климата, но мне не хватило колонок, чтобы понять, как они работают на самом деле.

Что такое модель? Не такой…

Используется с лицензией Creative Commons. Генри Хосе, фотограф.

Если вы скажете «модель» прогнозисту погоды или климата, он тут же подумает о компьютерной программе, которая получает информацию о текущих условиях и выводит картину возможных будущих условий. Здесь я буду говорить о динамических моделях , которые используют сложные физические уравнения для предсказания будущего, а не статистические модели . Статистические модели проще и используют исторические наблюдения и их отношения, чтобы предсказать, как могут развиваться условия. У Тони есть краткое объяснение статистических моделей в примечаниях к этому посту.

Немного истории

Динамические модели стали возможными только в последние пару десятилетий, потому что для обработки всех входных данных наблюдений и математических уравнений, которые они используют, требуются суперкомпьютеры. Земная система (атмосфера, океан, суша и лед) изменяется хаотично. Здесь, хаос означает не «принципиальную случайность», а скорее то, что очень маленькие — кажущиеся незначительными — различия во входных данных могут привести к большим различиям в выходных данных.

Происхождение современных динамических моделей связано с экспериментами, проведенными в 1950-х годах на некоторых очень ранних компьютерах. Эдвард Лоренц, один из пионеров предсказания погоды, использовал относительно простые уравнения, чтобы предсказать, как будут развиваться текущие условия. Он вводил некоторую информацию о текущей погоде, например. температура, ветер, давление — и компьютер решал уравнения, давая картину того, как погода будет меняться во времени.

Как это часто бывает в науке, большое открытие он сделал случайно. Он повторил свой первый эксперимент, но округлил числа до трех знаков после запятой вместо шести. Так, например, вместо того, чтобы сообщить компьютеру, что температура 27,084271°, он ввел 27,084°. Он ожидал, что эта крошечная разница будет незначительной, и с удивлением обнаружил, что через короткое время результаты двух экспериментов резко разошлись.*

Пример иллюстрации, показывающий два разных пути, исходящих из очень близких начальных точек. Иллюстрация климата.gov.

Лоренц провел много лет, изучая этот эффект, который проник в популярную культуру — «эффект бабочки», названный в честь выступления, которое он произнес в 1972 году.

Идея состоит в том, что крошечные изменения имеют непредсказуемые последствия: взмах крыльев Бразилия может спровоцировать атмосферные явления, которые через несколько недель приведут к формированию торнадо в Техасе. Поскольку мы не можем точно знать, что будет делать каждая бабочка, мы не можем точно предсказать будущее.

Искусственная природа

Климатические модели имитируют это хаотическое свойство природы с помощью математических уравнений. Этими уравнениями описываются такие процессы, как движение воздуха, испарение и конденсация воды, теплопередача и сложные взаимодействия между различными элементами системы. Процессы, которые слишком малы или слишком сложны для представления известными физическими уравнениями, аппроксимируются или «параметризируются». Например, движение облаков параметризуется в моделях. Текущие наблюдаемые климатические условия являются отправной точкой для всех уравнений — начальные условия — а конечная точка — возможный сценарий будущих климатических условий. Куры входят, пироги выходят.

Чтобы получить точный прогноз, мы должны были бы знать точное состояние каждой отдельной молекулы в глобальной системе и использовать их в качестве входных данных для колоссальной компьютерной модели, которая имела бы точное математическое представление каждого физического процесса.

Это не только невозможно в практическом смысле, но и противоречит основному принципу физики, принципу неопределенности Гейзенберга, который гласит, что мы никогда не можем знать точное местоположение и скорость крошечных частиц, в основном потому, что при попытке их измерить, мы их поменяем.

Но они все равно полезны!

Поскольку мы не можем знать, что делает или собирается делать каждая бабочка, не говоря уже о температуре каждого атома в Тихом океане, какой в ​​этом смысл? Что ж, в прогнозировании климата мы пытаемся предсказать не конкретные погодные условия, а скорее среднее значение за какой-то период времени — месяц, сезон, год или дольше.

Для этого мы запускаем модель много раз, каждый раз задавая немного разные наборы начальных условий, что приводит к набору результатов. Немного отличающиеся входные данные отражают наше неточное знание текущих условий. Все результаты будут разными — и они будут намного дальше друг от друга, чем наборы начальных условий, из-за хаоса в системе. Однако в большинстве случаев прогнозы показывают общую тему: сигнал, возникающий из шума.

Например, нам нужно спрогнозировать изменение температуры поверхности моря в центральной части Тихого океана. Мы запускаем модель, сообщая ей текущую температуру, ветер, подповерхностную температуру и то, как они изменились за последнее время. Затем мы запустим его снова, немного изменив ввод. Промыть и повторить!

Прогноз

CFSv2 для аномалии температуры поверхности моря Nino3.4 (отклонение от многолетнего среднего значения), сделанный в июне 2015 года. Серые линии показывают 32 отдельных прогона модели, а фиолетовая пунктирная линия показывает среднее значение для всех.

Сплошная фиолетовая линия — наблюдаемая аномалия температуры поверхности моря.

В этом примере модель использует восходящий тренд в направлении усиления Эль-Ниньо. Некоторые прогоны ансамбля предсказывают большее потепление, другие меньшее, но в целом сигнал идет в сторону потепления. Мне здесь не хватает места, но для получения дополнительной информации о моделях ансамбля и сигнале по сравнению с шумом ознакомьтесь с замечательным постом Мишель и Тони о том, почему наши прогнозы являются вероятностными.

Прогноз-прогноз

В моделях климата предстоит еще много усовершенствований, таких как более точные физические уравнения. (Например, улучшение представления облаков.) На самом деле неточности в уравнениях также являются причиной расхождения прогнозов. Но это тема для другого поста! Кроме того, хотя мы никогда не узнаем точное состояние каждого элемента начальных условий, улучшенный охват наблюдений (реклама TAO) поможет уточнить и, надеюсь, улучшить выходные данные модели.
