Ошибка haier 48: Коды ошибок кондиционеров Haier. Рекомендации по устранению

Содержание

Коды ошибок кондиционеров Haier. Рекомендации по устранению

Индикация

неисправности

Описание неисправности

Анализ и диагностика

Примечание

1

Неисправность EEPROM

Неисправность ЭСППЗУ ГПУ наружного блока

3

Токовая перегрузка компрессора/неправильное подключение фаз

Токовая перегрузка при работающем компрессоре или ошибка подключения фаз до запуска компрессора. При повторении ошибки 3 раза в течение 1 часа неисправность подтверждается и регистрируется как аварийная ситуация.

Неотменяемая

6

Защита по высокому/низкому напряжению

Напряжение фазы слишком высокое (более 270В в течение 2 сек) или слишком низкое (менее 187В в течение 2 сек). При повторении ошибки 3 раза в течение 30 мин неисправность подтверждается и регистрируется как аварийная ситуация.

Неотменяемая

8

Защита по слишком высокой температуре нагнетания

Если после запуска компрессора Td превышает 120о С в течение 10 сек, компрес- сор отключается. При повторении ошибки 3 раза в течение 1 часа неисправность подтверждается и регистрируется как аварийная ситуация.

Неотменяемая

9

Неисправность DC-эл. двигате- ля вентилятора

При повторении ошибки 3 раза в течение 1 часа неисправность подтверждается и регистрируется как аварийная ситуация.

Неотменяемая

10

Ошибка датчика температуры оттаивания

Датчик регистрирует значения менее 20 или более 1000 в течение 60 сек. Температура оттаивания слишком высокая (более 68о С в течение 3 сек. или более 63о С в течение 20 сек)

Со сбросом

11

Ошибка датчика температуры всасывания

Датчик регистрирует значения менее 20 или более 1000 в течение 60 сек. В режиме Во время процедуры оттаивания и в течение 6 мин. после нее эта ошибка не учитывается как аварийная.

Со сбросом

12

Ошибка датчика наружной температуры

Датчик регистрирует значения менее 20 или более 1000 в течение 60 сек. В режиме Во время процедуры оттаивания и в течение 6 мин. после нее эта ошибка не учитывается как аварийная.

Со сбросом

13

Ошибка датчика температуры нагнетания

После 3-минутной работы компрессора датчик регистрирует значения менее 20 или более 1000 в течение 60 сек.

Со сбросом

15

Ошибка связи между наружным и внутренним блоком

Отсутствие ответного сигнала от внутреннего блока в течение 4 минут.

Со сбросом

16

Недозаправка контура хладагента или засорение линии нагнетания

При повторении ошибки 3 раза в течение 1 часа неисправность подтверждается и регистрируется как аварийная ситуация.

Неотменяемая

17

Ошибка переключения 4-ход. клапана

При повторении ошибки 3 раза в течение 1 часа неисправность регистрируется как аварийная ситуация.

Неотменяемая

25

Слабый ток компрессора / Небаланс токов между 2 фазами

Слабый ток после запуска компрессора или небаланс токов между фазами после запуска компрессора.

При повторении ошибки 3 раза в течение 1 часа неисправ- ность подтверждается и регистрируется как аварийная ситуация.

Неотменяемая

42

Ошибка реле высокого давления

Если после 3-мин. работы компрессора обнаруживается отсутствие соединения с реле в течение 30 сек, система управления выдает сигнал ошибки. При 3-кратном повторении за 1 час неисправность подтверждается. Аналогично, если Tcm >68о C в течение 10 сек 3 раза.

Неотменяемая

43

Ошибка реле низкого давления

Если после 3-мин. работы компрессора обнаруживается отсутствие соединения с реле в течение 30 сек, система управления выдает сигнал ошибки.

При 3-кратном повторении за 1 час неисправность подтверждается. Во время оттаивания и в течение 6 мин. после него эта ошибка не аварийная.

Неотменяемая

Техническая документация кондиционеров

Сервис мануал Сплит система Split. HSU-24HEA03 HSU-24LEA03 En 3.11 Mb
Сервис мануал Сплит система HSU-09H03/U(DBPZXF) HSU-12H03/U(DBPZXF) En 8.83 Mb
Технические данные Сплит система HSU-22LEA03 En 2.23 Mb
Технические данные Сплит система HSU-09HEA03(BP) HSU -12HEA03(BP) En 2.22 Mb
Технические данные Сплит система HSU-07LEA03 HSU-09LEA03 HSU-12LEA03 En 2.12 Mb
Технические данные Сплит система HSU-07LE03 HSU-09LE03 HSU-12LE03 En 1. 21 Mb
Технические данные Сплит система HSU-22LE03 En 1.50 Mb
Технические данные Сплит система HSU-09LE03 HSU-12LE03 En 0.99 Mb
Инструкция по монтажу Сплит система HDU-18CF03, HDU-18HF03, HDU-28CF03, HDU-28HF03,HDU-42CF03/H, HDU-42HF03/H, HDU-42CH03/H, HDU-42CI03/H, HDU-42HK03/H, AD96NAHAEA En 3.97 Mb
Инструкция по монтажу Сплит система HDU-18CF03 HDU-18HF03 HDU-28CF03 HDU-28HF03 En 1.35 Mb
Инструкция по монтажу Сплит система HBU-18CF03 HBU-18HF03
En
1.01 Mb
Инструкция по монтажу Сплит система HBU-18CF03 HBU-18HF03 HDU-18HF03 HDU-18CF03 HDU-28CF03 HDU-28HF03 En 1.41 Mb
Инструкция по монтажу Сплит система HSU-09H03/R(DB) HSU-12H03/R(DB) En 1. 00 Mb
Инструкция по монтажу Сплит система HSU-09H03/U(DBPZXF) HSU-12H03/U(DBPZXF) En 1.22 Mb
Инструкция по эксплуатации Сплит система HSU-09H03/R(QXF) HSU-12H03/R(QXF) Ru 1.23 Mb
Инструкция по эксплуатации Сплит система HPU-18C03/VA(ZXF) HPU-24C03/VA(ZXF) HPU-42CV03 HPU-42HV03 HPU-42CF03 HPU-42HF03 HPU-42CH03 HPU-42HI03 Ru 0.92 Mb
Инструкция по эксплуатации Сплит система HDU-18CF03 HDU-18HF03 HDU-28CF03 HDU-28HF03 HDU-42CF03/H HDU-42CH03/H HDU-42CI03/H HDU-42HF03/H HDU-42HK03/H AD96NAHAEA / AU96NATAEA Ru 0.50 Mb
Инструкция по эксплуатации Сплит система HSU-10HM03(B) HSU-12HM03(B) Ru 0.79 Mb
Инструкция по эксплуатации Сплит система HSU-09H03(BP)1 HSU-12H03(BP)1 En 0.28 Mb
Инструкция по эксплуатации Multi AS072XCEAA AS092XCEAA AS122XCEAA AS142XCEAA Ru 0. 57 Mb

Данные продукта Haier LT19M1CW телевизор 48,3 cm (19″) Черный (LT19M1CW)

Аудиовход для ПК

Линейные выходы наушников *

1

Количество SCART портов

1

Общий интерфейс (CI) *

Общий интерфейс Plus (CI+) *

Количество входов S-Video

1

Количество HDMI портов *

2

Вход для ПК (D-Sub) *

Встроенный кардридер

Количество OSD языков

14

Языки экранных меню

Датский, Немецкий, Нидерландский, Английский, Испанский, Финский, Французский, Греческий, Итальянский язык, Норвежский, Польский, Португальский, Русский, Шведский

Таймер засыпания

Потребляемая мощность (в обычном режиме) *

45 W

Потребляемая мощность (в режим ожидания) *

1 W

Входящее напряжение сети

110 – 230 V

Ширина с подставкой

455 mm

Глубина с подставкой

95 mm

Высота с подставкой

308 mm

Вес (со стойкой)

4 kg

Пульт дистанционного управления

Инструкция

Масса брутто

5 kg

3D

Встроенные колонки

HDMI

LED индикатор питания

Коды ошибок кондиционера Haier

Коды неисправностей кондиционеров Haier

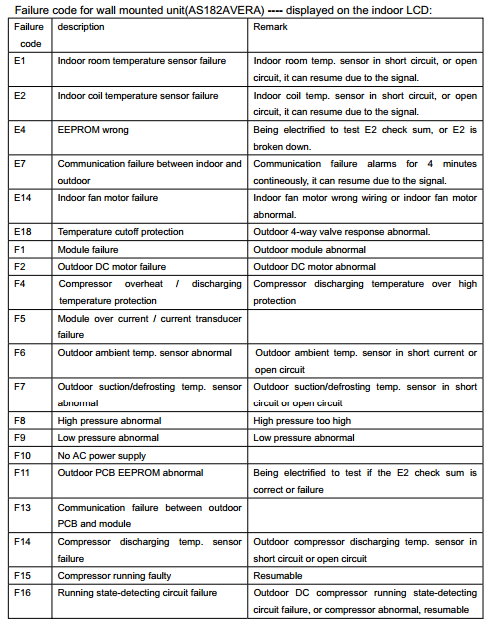

Код неисправности настенного блока — отображается на внутреннем ЖК-дисплее:

Код ошибки Описание Примечание
E1 Неисправность датчика температуры в помещении Темп. датчик в коротком замыкании или обрыве цепи, он может возобновиться из-за сигнала.
E2 Неисправность датчика температуры внутреннего теплообменника Температура внутреннего теплообменника.датчик в коротком замыкании или обрыве цепи, он может возобновиться из-за сигнала.
E4 EEPROM неправильный Быть электрифицированным для проверки контрольной суммы E2, или E2 не работает.
E7 Сбой связи между внутренним и наружным Непрерывная тревога сбоя связи в течение 4 минут, сигнал может возобновиться.
E14 Неисправность двигателя внутреннего вентилятора Неправильная проводка двигателя внутреннего вентилятора или неисправность двигателя внутреннего вентилятора.
E18 Защита от отключения по температуре Ненормальная реакция 4-ходового клапана наружного блока.
F1 Отказ модуля Неисправность наружного модуля
F2 Неисправность двигателя постоянного тока наружного блока Неисправность двигателя постоянного тока наружного блока
F4 Защита компрессора от перегрева / температуры нагнетания Защита от превышения температуры нагнетания компрессора
F5 Перегрузка модуля по току / отказ преобразователя тока
F6 Температура наружного воздуха. датчик неисправен Наружная темп. датчик в коротком замыкании или обрыве цепи
F7 Наружная температура всасывания/оттаивания. датчик неисправен Наружная температура всасывания/оттаивания. датчик в коротком замыкании или обрыве цепи
F8 Ненормальное высокое давление Слишком высокое высокое давление
F9 Ненормальное низкое давление Ненормальное низкое давление
F10 Без блока питания переменного тока
F11 Неисправность EEPROM внешней печатной платы Электрификация для проверки правильности контрольной суммы E2 или сбоя
F13 Сбой связи между наружной печатной платой и модулем
F14 Температура нагнетания компрессора.сбой датчика Температура нагнетания наружного компрессора. датчик в коротком замыкании или обрыве цепи
F15 Компрессор работает неисправно Возобновляемый
F16 Отказ цепи определения рабочего состояния Отказ цепи определения рабочего состояния компрессора постоянного тока наружного блока или неисправность компрессора, восстанавливаемый

Модель: HDU-24CA03/M(R1) HDU-28CA03/M(R1) HDU-36CA03/M(R1) HDU-42CA03/M(R1)

Модель: HSU-09/12HVA103/R2(DB)ДЛЯ Европы

Код ошибки: E1
Описание неисправности: Неисправность датчика температуры в помещении
Примечание: Темп. датчик в коротком замыкании или обрыве цепи, он может возобновиться из-за сигнала.

Код ошибки: E2
Описание неисправности: Ошибка датчика теплообмена
Примечание: Темп. датчик в коротком замыкании или обрыве цепи, он может возобновиться из-за сигнала.

Код ошибки: E4
Описание неисправности: Внутренняя ошибка EEPROM
Примечание: Электрификация для проверки контрольной суммы E2, или E2 неисправен.

Код ошибки: E9
Описание неисправности: Защита от интенсивной работы
Неисправный блок: Наружный блок

Код ошибки: E7
Описание неисправности: Нарушение связи между внутренним и наружным блоками
Примечание: Непрерывно подается сигнал о сбое связи в течение 4 минут, сигнал может возобновиться.

Код ошибки: EC
Описание неисправности: Утечка хладагента

Код ошибки: F12
Описание неисправности: Сбой EEPROM наружного блока
Неисправный блок: Наружный блок

Код ошибки: E14
Описание неисправности: Неисправность двигателя внутреннего вентилятора
Примечание: Неправильная проводка двигателя внутреннего вентилятора или неисправность двигателя внутреннего вентилятора.

Код ошибки: F1
Описание ошибки: Ошибка защиты IPM
Примечание: Неисправность наружного модуля

Код ошибки: F2
Описание неисправности: Перегрузка по току компрессора
Примечание: Неисправность двигателя постоянного тока наружного блока

Код ошибки: F3
Описание неисправности: Ошибка связи между IPM и наружной платой
Неисправный блок: Наружный блок

Код ошибки: F4
Описание неисправности: Ошибка защиты от перегрева датчика температуры выхлопных газов
Примечание: Температура нагнетания компрессора выше высокой защиты

Код ошибки: F6
Описание неисправности: Отказ датчика температуры окружающего воздуха
Примечание: Темп.датчик в коротком замыкании или обрыве цепи

Код ошибки: F7
Описание неисправности: Неисправность датчика температуры всасывания
Примечание: Наружная температура всасывания/оттаивания. датчик в коротком замыкании или обрыве цепи

Код ошибки: F11
Описание неисправности: отклонение от нормы для компрессора
Примечание: Электрификация для проверки правильности контрольной суммы E2 или сбоя

Код ошибки: F19
Описание неисправности: Слишком высокое или слишком низкое напряжение питания
Неисправный блок: Наружный блок

Код ошибки: F21
Описание неисправности: Неисправность датчика температуры оттайки
Неисправный блок: Наружный блок

Код ошибки: F22
Описание неисправности: Защита от перегрузки по току переменного тока для модели для наружного применения
Неисправный блок: Наружный блок

Код ошибки: F23
Описание неисправности: Защита от перегрузки по току для однофазного компрессора
Неисправный блок: Наружный блок

Код ошибки: F25
Описание неисправности: Неисправность датчика температуры нагнетания
Неисправный блок: Наружный блок

Код ошибки: F28
Описание ошибки: Ошибка обнаружения контура станции
Неисправный блок: Наружный блок

Код ошибки: F66
Описание неисправности: Ошибка датчика температуры окружающего воздуха


Код: E0
Время мигания лампы индикации работы компрессора: 10
Содержание неисправности (старое): неисправность дренажной системы
Содержание неисправности (новое): неисправность дренажной системы

Код: E1
Время мигания лампы индикации работы компрессора: 1
Содержание неисправности (старое): сломан датчик температуры в помещении
Содержание неисправности (новое): датчик температуры в помещении сломан

Код: E2
Время мигания лампы индикации работы компрессора: 2
Содержание неисправности (старое): сломан датчик температуры внутреннего теплообменника
Содержание неисправности (новое): датчик температуры внутреннего теплообменника сломан

Код: E3
Время мигания лампы индикации работы компрессора: 3
Содержание неисправности (старое): сломан датчик наружной температуры
Содержание неисправности (новое): сломан датчик наружной температуры

Код: E4
Время мигания лампы индикации работы компрессора: 4
Содержание неисправности (старое): сломан датчик температуры наружного змеевика
Содержание неисправности (новое): сломан датчик температуры наружного змеевика

Код: E5
Время мигания лампы индикации работы компрессора: 5
Содержание неисправности (старое): предел защиты от перегрузки по току
Содержание неисправности (новое): предел защиты от перегрузки по току

Код: E6
Время мигания лампы индикации работы компрессора: 6
Содержание неисправности (старое): защита по давлению
Содержание неисправности (новое): защита по давлению

Код: E7
Время мигания лампы индикации работы компрессора: 7
Содержание неисправности (старое): неисправность связи между проводным пультом дистанционного управления и внутренним блоком.
Содержание неисправности (новое): трехфазная защита

Код: E8
Время мигания лампы индикации работы компрессора: 8
Содержание неисправности (старое): Нарушение связи между внутренним и наружным блоком.
Содержание неисправности (новое): Проблема связи между проводным пультом дистанционного управления и внутренним блоком

Код: E9
Время мигания лампы индикации работы компрессора: 9
Содержание неисправности (старое): трехфазная защита
Содержание неисправности (новое): неисправность связи между внутренним и наружным блоком

Пульт дистанционного управления кондиционера Haier

HSU-09/12HVA103/R2(DB) Для моделей Европы:

Коды ошибок и описание внутреннего и наружного дисплея

Внутренний и наружный: E7
Описание: Ошибка связи между внутренним и наружным блоками

Внутренняя неисправность: E1
Описание: Неисправность датчика комнатной температуры

Внутренняя неисправность: E2
Описание: Неисправность датчика теплообмена

Неисправность внутреннего блока: E4
Описание: Ошибка EEPROM внутреннего блока

Внутренняя неисправность: E14
Описание: Неисправность двигателя внутреннего вентилятора

Внутренняя неисправность: E9
Описание: Интенсивная защита High work-E9

Коды ошибок и описание внутреннего и наружного дисплея:

Внутри: F12
Наружно (время мигания светодиода 1): 1
Описание: Ошибка EEPROM наружного блока

В помещении: F11
На улице (время мигания светодиода 1): 2
Описание: Защита IPM

В помещении: F22
На улице (время мигания светодиода 1): 3
Описание: Защита от перегрузки по току переменного тока для модели для наружного применения

Внутренний: F11
Наружный (время мигания светодиода 1) = 4
Описание = Ошибка связи между IPM и наружной платой

В помещении: F11
На улице (время мигания светодиода 1) = 6
Описание = Напряжение питания слишком высокое или низкое

В помещении: F4
На улице (время мигания светодиода 1) = 8
Описание = Защита от перегрева для температуры выхлопных газов

В помещении: F21
На улице (время мигания светодиода 1) = 10
Описание = Неисправность датчика температуры для удаления инея

В помещении: F6
На улице (время мигания светодиода 1) = 12
Описание = Отказ датчика температуры окружающей среды

В помещении: F25
На улице (время мигания светодиода 1) = 13
Описание = Неисправность датчика температуры выхлопных газов

Внутренний: F11
Наружный (время мигания светодиода 1) = 19
Описание = Ошибка обнаружения контура станции


Коммерческое кондиционирование воздуха Haier:

  • Время мигания светодиода на материнской плате: 1
  • Описание проблемы: сбой EEPROM
  • Анализ и диагностика: сбой eeprom основной платы наружного блока
  • Время мигания светодиода на материнской плате: 2
  • Описание проблемы: сбой IPM
  • Анализ и диагностика: сбой IPM
  • Время мигания светодиода на материнской плате: 4
  • Описание проблемы: ошибка связи между основной платой и модулем spdu Ошибка связи SPDU
  • Анализ и диагностика: сбой связи в течение 4 минут
  • Время мигания светодиода на материнской плате: 5
  • Описание неисправности: Защита от высокого давления
  • Анализ и диагностика: высокое давление в системе выше 4. 15 МПа
  • Время мигания светодиода на материнской плате: 6
  • Описание неисправности: защита модуля от перенапряжения/ защита модуля от пониженного напряжения
  • Анализ и диагностика: отправка из модуля Spdu
  • Время мигания светодиода на материнской плате: 8
  • Описание неисправности: защита температуры нагнетания компрессора
  • Анализ и диагностика: температура нагнетания компрессора выше 110 градусов по Цельсию
  • Время мигания светодиода на материнской плате: 9
  • Описание проблемы: неисправность двигателя постоянного тока
  • Анализ и диагностика: заедание двигателя постоянного тока или отказ двигателя
  • Время мигания светодиода на материнской плате: 10
  • Описание проблемы: неисправность датчика трубы
  • Анализ и диагностика: короткое замыкание или обрыв цепи датчика трубопровода
  • Время мигания светодиода на материнской плате: 12
  • Описание проблемы: неисправность наружного датчика окружающего воздуха
  • Анализ и диагностика: короткое замыкание или обрыв цепи наружного датчика окружающей среды
  • Время мигания светодиода на материнской плате: 13
  • Описание неисправности: Неисправность датчика нагнетания компрессора
  • Анализ и диагностика: короткое замыкание или обрыв цепи датчика нагнетания компрессора
  • Время мигания светодиода на материнской плате: 15
  • Описание проблемы: Ошибка связи между внутренним и наружным блоком
  • Анализ и диагностика: сбой связи в течение 4 минут
  • Время мигания светодиода на материнской плате: 16
  • Описание неисправности: Отсутствие хладагента
  • Анализ и диагностика: проверьте, нет ли утечек в блоке
  • Время мигания светодиода на материнской плате: 17
  • Описание неисправности: отказ реверса 4-ходового клапана
  • Анализ и диагностика: сигнал тревоги и останов, если обнаружено, что Td-Tci<=15 длится 1 минуту после того, как компрессор запустился на 10 минут в режиме обогрева, подтвердите отказ, если он появляется 3 раза в течение одного часа.
  • Время мигания светодиода на материнской плате: 18
  • Описание неисправности: Заклинивание компрессора (они для spdu)
  • Анализ и диагностика: ненормальное заклинивание внутреннего компрессора
  • Время мигания светодиода на материнской плате: 19
  • Описание проблемы: Ошибка цепи выбора модуля EEV
  • Анализ и диагностика: модуль EEV выбрал неправильную цепь
  • Время мигания светодиода на материнской плате: 25
  • Описание неисправности: перегрузка по току U-фазы компрессора
  • Анализ и диагностика: ток U-фазы компрессора слишком высок
  • Время мигания светодиода на материнской плате: 25
  • Описание неисправности: перегрузка по току V-фазы компрессора
  • Анализ и диагностика: Ток V-фазы компрессора слишком высок
  • Время мигания светодиода на материнской плате: 25
  • Описание неисправности: перегрузка по току в фазе W компрессора
  • Анализ и диагностика: слишком высокий ток W-фазы компрессора
  • Время мигания светодиода на материнской плате: 45
  • Описание неисправности: Защита от низкого давления
  • Анализ и диагностика: избыточное давление в системе ниже 0. 05 МПа

Коды ошибок переменного тока кассеты Haier

Удаленный приемник может указать код неисправности



Коды ошибок переменного тока кассеты Haier

Инструкции по технике безопасности и предупреждения:

Перед запуском кондиционера внимательно прочтите информацию, приведенную в Руководстве пользователя.

Руководство пользователя содержит очень важные замечания, касающиеся сборки, эксплуатации и технического обслуживания кондиционера.

Производитель не несет ответственности за любой ущерб, который может возникнуть из-за несоблюдения следующих указаний.


Haier Window Type AC Коды ошибок

Диагностика отклонения

  1. Диагностика датчиков: Через 2 секунды после размыкания цепи или короткого замыкания датчиков устройство автоматически выключается, а светодиодный индикатор показывает E0 до тех пор, пока датчики не возобновят работу.
  2. Диагностика ошибки цепи нажатия клавиши: При первом включении печатная плата проверит цепь нажатия клавиши, если значение выборки отличается от теоретического значения, светодиод покажет E1 , что означает неисправность цепи нажатия клавиши.Клавиатура заблокирована и поэтому недействительна, но пульт работает нормально.

Техническое обслуживание и устранение неисправностей

Если кондиционер не работает:

  • Проверьте, подключен ли блок к сети. Возможно, вилка отсоединилась.
  • Проверьте, находится ли блок в выключенном режиме.
  • Возможно, регулятор вентилятора находится в положении «выключено».

Воздух из кондиционера теплый:

  • Возможно, потребуется увеличить настройку кондиционера.
  • Температура снаружи помещения ниже 65°F. Компрессор не включится, если температура снаружи ниже 65°F.

Ледообразование на охлаждающих змеевиках:

  • Слишком низкая наружная температура . Включите установку только для вентилятора, чтобы разморозить лед.
  • Установка более низкой температуры. Возможно, задана слишком низкая температура.
  • Блок БТЕ может быть слишком высоким для помещения

Коды ошибок Haier для настенного монтажа переменного тока

Код неисправности настенного блока (AS182AVERA) — отображается на ЖК-дисплее внутреннего блока:

Е1-Е2-Е3-Е4-Е5-Е6-Е8-Е9



E1-E2-E3-E4-E5-E6-E9E1-E2-E3-E4-E7-E14-E18-F1-F2-F4-F5-F6-F7-F8-F9-F10-F11-F13-D- F14-F15-F16Код отказа наружного блока с фиксированной частотой

Коды ошибок портативного переменного тока Haier и поиск и устранение неисправностей:

Коды ошибок портативного переменного тока Haier
Коды ошибок Проблема
E0 Указывает на проблемы с входным питанием, такие как низкое напряжение или чрезмерное энергопотребление.Отключите устройство от сети на 10 минут. Может потребоваться обслуживание
E1 Указывает на заедание кнопки на клавиатуре передней панели. Отключите устройство от сети и нажмите каждую кнопку, чтобы сбросить переключатели. Затем снова подключите устройство к источнику питания. Может потребоваться обслуживание
E4 Устройство имеет встроенный бак, который необходимо периодически опорожнять. E4 указывает на то, что поплавок бака застрял. Откройте резервуар для воды и убедитесь, что мусор не блокирует работу поплавка.
СТОП Устройство имеет встроенный резервуар, который необходимо периодически опорожнять. STOP указывает на то, что бак необходимо опорожнить или заклинило поплавок бака. Устройство не будет работать, пока отображается STOP. Опорожните бак. Откройте резервуар для воды и убедитесь, что мусор не блокирует работу поплавка.
Высокотемпературный Появляется, когда температура в помещении превышает 99 градусов по Фаренгейту. Если температура окружающей среды не превышает 99 градусов по Фаренгейту, может потребоваться обслуживание.

Поиск и устранение неисправностей

Проблема: Агрегат не запускается или не работает

Возможная причина:

  1. Шнур питания не вставлен в розетку.
  2. Отключился шнур питания.
  3. Кнопка питания не была нажата.
  4. Нет питания в электрической розетке.
  5. Перегорел бытовой предохранитель или сработал автоматический выключатель.
  6. Блок управления был запрограммирован на временную задержку.
  7. Батарейки в пульте дистанционного управления разряжены.
  8. Внутренний резервуар для воды заполнен.

Решение:

  1. Вставьте шнур питания в заземленную розетку с 3 контактами.
  2. Нажмите и отпустите кнопку RESET на шнуре питания.
  3. Нажмите кнопку питания на панели управления или на пульте дистанционного управления, чтобы включить кондиционер.
  4. Включите исправную лампу в розетку, чтобы проверить питание.
  5. Замените предохранитель или переустановите автоматический выключатель.
  6. Отменить временную задержку.
  7. Замените батареи.
  8. Опорожните резервуар для воды.

Проблема: Кондиционер работает, но помещение не охлаждается.

Возможная причина:

  1. Температура в комнате высокая.
  2. Регулятор неправильно установлен в режим Вентилятор или Осушитель.
  3. Воздушный поток ограничен.
  4. Установлена ​​слишком высокая температура.
  5. Воздушные фильтры загрязнены или забиты.
  6. Кондиционер установлен неправильно.
  7. Двери и окна открыты.

Решение:

  1. Дайте комнате остыть при первом включении устройства.
  2. Установите режим «Охлаждение» и скорость вентилятора «Высокая».
  3. Удалите все препятствия для воздушного потока и перенаправьте воздушный поток для равномерного охлаждения.
  4. Уменьшите заданную температуру.
  5. Очистите воздушный фильтр.
  6. Проверьте правильность установки выпускного шланга и оконной панели.
  7. Закройте двери и окна в охлаждаемом помещении, чтобы предотвратить утечку охлажденного воздуха.

Проблема : Пульт дистанционного управления не работает

Возможная причина:

  1. Батареи разряжены.
  2. Батареи установлены неправильно.

Решение:

  1. Замените батареи.
  2. Убедитесь, что батареи вставлены в правильном положении.



Коды ошибок кондиционеров Haier MRV

  Руководство по эксплуатации кондиционера Haier PDF

Руководство по эксплуатации кондиционера Haier PDF 2

Кассета переменного тока Haier РУКОВОДСТВО PDF

Haier WindowType Кондиционер Руководство PDF

Портативный кондиционер Haier Руководство PDF

Коды ошибок кондиционеров Haier

Код ошибки Кондиционер Haier Поломка

E0 Нарушение слива конденсата

E1 Компрессор находится под давлением

E2 Теплообменник внутреннего модуля покрылся льдом

E3 Недостаточное давление в компрессоре

E4 Перегрев компрессора

E5 Компрессор отключен из-за повышенной нагрузки

E6 Нет связи между блоками

E7 Внутренний модуль не отвечает на команды с пульта дистанционного управления

E8 Перегрузка двигателя внутреннего модуля

F0 Отключился датчик температуры в помещении

F1 Теплообменник теплообменника внутреннего модуля выключен

F2 Теплообменник внешнего модуля

F3 Датчик температуры наружного воздуха

F4 Датчик расхода воздуха выключен

Сбой питания FF

Модель HSU-09/12HVA103/R2 (DB) или их аналоги Haier, коды неисправностей. Кривые руки — причина того, что система Haier распадается.

Модель HDU-24CA03/M (R1) HDU-28CA03/M (R1) HDU-36CA03/M (R1) HDU-42CA03/M (R1)

Неправильное наполнение кондиционера Haier – основная неисправность. Кривые руки — причина того, что система Haier распадается.

Кондиционеры Haier тоже ломаются как впрочем и все бытовые приборы, коды неисправностей и возможные ошибки в сплит-системах этой марки вы легко сможете определить по таблице неисправностей, перечислены на нашем сайте.

Алгоритм работы кондиционеров Haier Electric Corporation настолько прост, что разобраться в нем сможет даже начинающий ремонтник-любитель.

Если все ремонтные работы проводить последовательно, то результат просто обязан быть положительным.

Haier, коды неисправностей

Код неисправности Haier = E0

Haier, коды неисправностей. Модель HSU-09/12HVA103/R2 или их аналоги.

Неисправность, как исправить? Кодовая таблица поможет.Хайер Электрик Корпорейшн

Время индикатора. Фонарь.

компрессор

работающий

Укажите лампы = 10

Неправильный состав кондиционера (старый) = неисправность дренажной системы

Неправильный состав кондиционера (новый) = неисправность дренажной системы

Код неисправности = Е1

Время индикатора. Фонарь.

компрессор

работающий

Укажите лампу Haier = 1

A title = Неправильный состав кондиционера Haier (старый) = датчик закрытой температуры неисправен

Неправильный состав кондиционера (новый) = датчик закрытой температуры сломан

Код неисправности = Е2

Индикатор Haier-time.Фонарь.

компрессор

работающий

Укажите лампы = 2

Неправильный состав кондиционера (старый) = сломан датчик температуры закрытого змеевика

Неправильный состав кондиционера (новый) = сломан датчик температуры закрытого змеевика

Код неисправности = Е3

Время индикатора. Фонарь.

Компрессор Хайер

работающий

Укажите лампы = 3

Неправильный состав кондиционера (старый) = сломан датчик наружной температуры

Неправильный состав кондиционера (новый) = сломан датчик наружной температуры

Код неисправности = Е4

Время индикатора.Лампа Хайер.

компрессор

работающий

Укажите лампы = 4

Неправильный состав кондиционера (старый) = датчик температуры наружного змеевика неисправен

Неправильный состав кондиционера Haier (новый) = сломан датчик температуры наружного змеевика

Код неисправности = E5

Время индикатора. Фонарь.

компрессор

работающий

Укажите лампы = 5

Неправильный состав кондиционера (старый) = для ограничения тока защиты

Неправильный состав кондиционера (новый) = защита от перегрузки по току Haier

Код неисправности = E6

Время индикатора. Фонарь.

компрессор

работающий

Укажите лампы = 6

Неправильный состав кондиционера (старый) = сработала защита от давления

Неправильный состав кондиционера (новый) = давление Сработала защита Haier

Код неисправности = E7

Время индикатора. Фонарь.

компрессор

работающий

Укажите лампу Haier = 7

Неверное содержимое кондиционера (старое) = конфликт связи с проводным пультом дистанционного управления и внутренним блоком.

Неправильный состав кондиционера (новый) = три этапа защиты

Код неисправности = E8

Время индикатора. Фонарь.

компрессор

Работы Хайер

Укажите лампы = 8

Неправильный состав кондиционера (старый) = проблема со связью между внутренним и наружным блоком.

Неправильный состав кондиционера (новый) = Постановка проблемы между проводным пультом дистанционного управления и внутренним блоком

Код неисправности = E9

Время индикатора. Фонарь.

Компрессор Хайер

работающий

Укажите лампы = 9

Неправильный состав кондиционера (старый) = три этапа защиты

Неправильный состав кондиционера (новый) = проблема со связью между внутренним и наружным блоком

HSU-09/12HVA103/R2 (DB) ДЛЯ Европы

Коды ошибок и описание внутреннего и наружного дисплея (1)

Внутри и снаружи = E7

Закрытая ошибка =

Код, указывающий

Закрыто =

Закрыто (светодиод 1 мигает один раз) = 15

Описание = Ошибка связи между внутренним блоком Haier и наружным блоком

Внутреннее и внешнее =

Закрытая ошибка = E1

Код, указывающий

Закрыто =

Закрыто (время мигания светодиода 1) =

Описание = датчик температуры Haier в помещении сбой

Внутреннее и внешнее =

Закрытая неисправность = E2

Код, указывающий

Закрыто =

Закрыто (время мигания светодиода 1) =

Описание = Неисправность теплообменника Haier

Внутреннее и внешнее =

Закрыта Ошибка = E4

Код, указывающий

Закрыто =

Закрыто (время мигания светодиода 1) =

Описание = EEPROM закрыт Ошибка Haier

Внутреннее и внешнее =

Закрыта Ошибка = E14

Код, указывающий

Закрыто =

Закрыто (время мигания светодиода 1) =

Описание = Ошибка двигателя вентилятора Haier закрыта

Внутреннее и внешнее =

Закрытая ошибка = E9

Код, указывающий

Закрыто =

Закрыто (время мигания светодиода 1) =

Описание = High work E9 интенсивная защита Haier

Коды ошибок и описание внутреннего и наружного дисплея (2)

Закрытая неисправность

Код индикации

Закрыто = F12

Закрыто (время мигания светодиода 1) = 1

Описание = EEPROM закрыт Ошибка Haier

Закрытая неисправность

Код индикации

Закрыто = F11

Закрыто (время мигания светодиода 1) = 2

Описание = защита IPM

Закрытая проблема с Haier

Код индикации

Закрыто = F22

Закрыто (время мигания светодиода 1) = 3

Описание = Защита от перенапряжения переменного тока для наружной модели Haier

Закрытая неисправность

Код индикации

Закрыто = F11

Закрыто (время мигания светодиода 1) = 4

Описание = Ошибка связи между внешней печатной платой Haier

Закрытая неисправность

Код индикации

Закрыто =

Закрыто (время мигания светодиода 1) = 5

Описание = Защита от избыточного давления или перегрева для компрессора Haier

Закрытая неисправность

Код индикации

Закрыто = F11

Закрыто (время мигания светодиода 1) = 6

Описание = напряжение питания Haier слишком высокое или низкое

Закрытая неисправность

Код индикации

Закрыто = F4

Закрыто (время мигания светодиода 1) = 8

Описание = Защита от перегрева по температуре выхлопных газов

Закрытая неисправность

Код индикации

Закрыто =

Закрыто (время мигания светодиода 1) = 9

Описание = Обрыв неисправного двигателя вентилятора Haier

Закрытая неисправность

Код индикации

Закрыто = F21

Закрыто (светодиод 1 мигает один раз) = 10

Описание = Frost для устранения отказа датчика температуры

Закрытая проблема с Haier

Код индикации

Закрыто = F6

Закрыто (светодиод 1 мигает один раз) = 12

Описание = неисправность датчика температуры окружающего воздуха Haier

Закрытая неисправность

Код индикации

Закрыто = F25

Закрыто (время мигания светодиода 1) = 13

Описание = неисправность датчика температуры выхлопных газов

Закрытая неисправность

Код индикации

Закрыто =

Закрыто (светодиод 1 мигает один раз) = 18

Описание = отклонение от нормального для компрессора

Закрытая неисправность

Индикация кода Haier

Закрыто = F11

Закрыто (время мигания светодиода 1) = 19

Описание = шлейф станции обнаружения ошибок

Закрытая неисправность

Код индикации

Закрыто = – – –

Закрыто (светодиод 1 мигает один раз) = 24

Описание = на ток компрессора

Закрытая неисправность

Код индикации

Закрыто = – – –

Закрыто (время мигания светодиода 1) = 25

Описание = срабатывание защиты от перенапряжения однократного компрессора

Кондиционер Haier Ошибка E1 Код

Кондиционеры Haier

имеют встроенную панель управления на передней панели устройства с небольшим ЖК-экраном для отображения настроек, таймеров и температуры. Дисплей также используется для отображения кодов ошибок, включая код ошибки E1. Этот код может возникать по многим причинам и часто не требует дополнительных деталей или ремонта.

    При попытке включить кондиционер Haier модель издаст звуковой сигнал, код ошибки E1 на мгновение замигает, а затем появится на экране. Отключение устройства от сети на 30 секунд и его повторное подключение приведет к сбросу кода ошибки. Если код появляется снова, он является законным. Диапазон кодов ошибок варьируется от E1 до E9.Она только что сократила свой счет за электроэнергию до 60%, нажмите здесь, чтобы прочитать. Часто путают E1 с E7, поэтому внимательно читайте код.

    Код ошибки E1 может означать несколько вещей. Самая распространенная неисправность кондиционера — залипшая кнопка на панели доступа. Аккуратно нажимайте на каждую кнопку, чтобы убедиться, что ни одна из них не застряла. Панель могла выйти из строя из-за влаги. Убедитесь, что кондиционер установлен правильно, а затем оставьте его выключенным на несколько часов, чтобы влага могла высохнуть.

    Если два других решения не помогли устранить ошибку, возможно, проблема связана с датчиком температуры в помещении. Получите руководство и оригинал квитанции и позвоните в компанию Haier по телефону 1-877-337-3639, чтобы сообщить им свою информацию. Если ваш датчик температуры нуждается в замене, компания, скорее всего, просто заменит весь ваш кондиционер по гарантии.

    Если панель по-прежнему не работает для управления кнопками, вы можете просто использовать пульт кондиционера для управления кондиционером.Устройство по-прежнему будет считывать удаленные настройки и позволит вам управлять им без новой панели или датчика температуры. Код ошибки все равно появится, но кондиционер будет работать нормально.




    • Как исправить

      Air Кондиционер , когда это дает вам E1 www.ehow.com Отопление и ремонт охлаждения

      E1 код ошибка код который появляется на светодиодном индикаторе температуры некоторых цифровых кондиционеров воздуха . Ошибка код может означать что угодно, начиная от грязных воздушных фильтров


    • E1 ошибка код – Troufix com/support/t649137- e1 _ ошибка _ код Рейтинг: 5/5 6 отзывов мощностью около 10 000 БТЕ…. Вы Haier Air Кондиционер Эксперт?


    • 8


      Ошибка кондиционера Haier Air Code www.ehow.com Домашняя техника www.ehow.com www.ehow.com Кондиционер

      Haier Air Кондициониры имеют встроенный панель управления на передней панели устройства с небольшим ЖК-экраном для отображения настроек, таймеров и температуры.


    • Haier Неисправность Коды ошибка код воздух кондиционер код ошибки7 кондиционер . blogspot.com/2010/10/ haier -fault- коды .html 0 сообщений от Ошибка код Air Кондиционер Опубликовано 23 октября 2010 г.

      23 октября 2010 г. Haier Неисправность Коды Автор James … Код = E1 Время мигания индикатора работы компрессора = 1 … Fujitsu Air Кондиционер Ошибка Коды .


    • E1 ошибка код – Fixya – Поддержка по проблемам продукта, устранение неполадок … www.fixya.com/support/t636487- e1 _ error _ code Оценка: 5/5 51 отзыв

      31 мая 2008 Проблема с Haier wr h Воздух Кондиционер . E1 ошибка код . .. Вы Haier Air Кондиционер Эксперт? Ответьте на вопросы и помогите


    • Как исправить ошибку

      code E1 на Haier Air Полный вопросЛучший ответДругие ответы yahoo.com/question/index?qid=… Решено Последнее обновление: 17 июля 2011 г. 4 сообщения Всего ответов 3

      17 июля 2011 г. Лучший ответ: если у вас есть пульт, он все еще должен работать. чтобы сбросить его. Если у вас нет пульта, считайте


    • E1 код на Haier воздух кондиционер модель HWR08XC7. Как www.justanswer.com/hvac/5au7l- e1 код haier воздух кондиционер -модель…

      Вопрос – E1 код на Haier воздух кондиционер модель HWR08XC7. Как сбросить. Найдите ответ на этот и другие вопросы по HVAC на JustAnswer.

    • Что делает

      E1 Что значит на Haier Air Air Wiki.answers.com Категории Главная и Сад Улучшение дома

      Другие форумы говорят E1 , код , потому что AC думает, что кнопка застряла или потому что она грязная, но почти все они говорят, что нужно использовать пульт, и он будет работать нормально.

      Код ошибки Haier E7​ Обзор

      Код ошибки Haier E7​ может предложить вам множество вариантов для сохранения деньги благодаря 10 активных результатов.Вы можете получить лучшая скидка до до 59%.
      Новые коды скидок постоянно обновляются на Couponxoo. Последние находятся на 08 января 2022 г.
      5 новый Haier Error Code E7​ Результаты были найдены в последнем 90 дни, которые означает, что каждые 18 лет новый Код ошибки Haier E7 Результат выяснен.
      Благодаря отслеживанию Couponxoo, онлайн-покупатели недавно могли сэкономить 17% в среднем с использованием наших купонов для покупок в Код ошибки Haier E7​ .Это легко сделать с помощью поиска на Купоны Коробка.

      Как узнать, какой купон для меня лучше всего подходит для Haier с кодом ошибки E7​?

      Алгоритм CouponXoo размещает лучшие результаты в верхней части списка, когда вы вводите код ошибки Haier E7​ в поле. Вы можете найти лучшие купоны, скидки, предложения, промо-коды, нажав на верхние результаты.

      Какие шаги я могу сделать, чтобы применить предложения Haier с кодом ошибки E7​?

      Чтобы применить купон Haier с кодом ошибки E7, все, что вам нужно сделать, это скопировать соответствующий код из CouponXoo в буфер обмена и применить его при оформлении заказа.
      Примечание. Некоторые результаты Haier с кодом ошибки E7 подходят только для определенных продуктов, поэтому перед отправкой заказа убедитесь, что все товары в вашей корзине соответствуют требованиям.

      Какие советы помогут сэкономить деньги при совершении покупок в Интернете с кодом ошибки Haier E7​?

      Как и большинство интернет-магазинов, Haier Error Code E7 предлагает покупателям коды купонов. Таким образом, лучший совет, чтобы сэкономить деньги при совершении покупок в Интернете, — это искать коды купонов магазина, в котором вы хотите купить товар. CouponXoo может сильно поддержать вас, потому что мы собрали множество кодов купонов из всех источников из магазина веб-сайтов, сайтов купонов,…

      Как воспользоваться предложением Haier Error Code E7​?

      После того, как вы узнаете все желаемые результаты Haier Error Code E7, у вас будет много вариантов, чтобы найти наилучшую экономию, нажав кнопку «Получить купон ссылки» или другие предложения магазина справа, чтобы увидеть все соответствующие купоны, акции и Код скидки.

      Haier 1U12BE8ERA Руководство по обслуживанию (стр. 36)

    • Page 1

      Руководство по обслуживанию настенный инвертор постоянного тока 1u12be8era модель №. Эта сервисная информация предназначена только для опытных специалистов по ремонту и не предназначена для использования широкой публикой.Он не содержит предупреждений или предостережений для информирования лиц, не являющихся техническими специалистами, о потенциальных опасностях при попытке…

    • Стр. …………………………………………. ……………………………1 2. Технические характеристики………. …………………………………………. ……………..7 3. Список датчиков …………………. …..

    • Страница 3: 1.Введение

      Введение бытовой кондиционер 1. Введение 1.1 Объяснение названия модели 1 u 2 be 8 максимальное количество комбинаций тип наружного блока: u (нормальный тип) номинальная холодопроизводительность (12000 БТЕ/ч) платформа наружных блоков: 35 (35 платформа) номер версии для Европы тепловой насос и холодильник R410a…

    • Page 4

      Введение бытовой кондиционер 1. 2 меры предосторожности перед выполнением ремонтных работ обязательно прочтите следующие меры предосторожности.Пункты предостережения подразделяются на «предупреждение» и «осторожно». «Предупреждающие» пункты особенно важны, так как они могут привести к смерти или серьезной травме, если они…

    • Page 5

      Введение Предупреждение о бытовом кондиционере Не ремонтируйте электрические компоненты мокрыми руками. Работа с оборудованием мокрыми руками может привести к поражению электрическим током. Не чистите кондиционер, разбрызгивая воду. Промывание устройства водой может привести к поражению электрическим током.Убедитесь, что…

    • Страница 6

      Введение Предупреждение о бытовом кондиционере Обязательно используйте эксклюзивную цепь питания для оборудования и следуйте техническим стандартам, относящимся к электрическому оборудованию, правилам внутренней проводки и инструкции. руководство по установке при проведении электромонтажных работ. Недостаточно. ..

    • Page 7

      Введение бытовой кондиционер 1.2.3 осмотр после ремонта предупреждение проверьте, чтобы вилка шнура питания не была загрязнена и не ослаблена, затем полностью вставьте вилку в розетку.Если на вилке есть пыль или плохое соединение, это может привести к поражению электрическим током или возгоранию. Если кабель питания…

    • Page 8

      Введение бытовой кондиционер 1.2.5 использование значков список значок тип информации описание примечание примечание «примечание» содержит информацию, которая не является обязательной, но тем не менее может быть полезной для пользователя. читатель, такие как советы и рекомендации. Осторожно Осторожно «осторожно» используется, когда существует опасность того, что …

    • Стр. номинальная потребляемая холодопроизводительность по нагреву номинальная кВт 3.6 (1,0-4,1) БТЕ/ч потребляемая мощность (номинальная) кВт 1,12 1,02 0 . 4 1 . 6 w / w p…

    • Страница 10: 3ˊдатчики Перечень

      Спецификация бытового кондиционера технические характеристики-другие контур хладагента тип хладагента r410a заправка хладагентом кг 0,78 максимально допустимое расстояние между внутренним и наружным м 15 максимально допустимая разница уровней м 10 Соединения капиллярных трубопроводов управления хладагентом (внешн. ..

    • Стр. 11: 4ˊСхемы трубопроводов

      Схемы соединений бытового кондиционера 4ˊСхемы трубопроводов.

    • стр. 12: 5ˊдиапазон

      бытовой кондиционер 5ˊдиапазон 10

    • стр. 13

      схема подключения печатной платы 11 бытового кондиционера 6. схемы разъемов печатной платы разъемы (плата управления) для 1u09br4era 1) разъем cn1, cn2 для питания n и l 2) разъем cn3 для заземления 3) разъем cn22 для питания постоянного тока 15v и 5v к плате модуля…

    • Страница 14

      Печатная плата схема подключения разъема 12 плата бытового кондиционера (1) cn26 cn22 cn1 cn2 cn3 cn23 cn24 cn4 cn10 cn21 cn9 cn8 cn19.

    • Page 15

      Схема подключения разъема печатной платы 13 плата бытового кондиционера (2) cn6 cn7 cn10 cn3 cn2 cn1 cn11 cn5 cn4.

    • Стр. модуль cn22 питание модуля связи cn7 cn10 b bl bl или cn2 cn8 cn6 cn1cn5 cn9 cn11 cn3cn4 bmr(u) s(v) c(w) bwr bl ˄w ˅ br ˄b .

      ..

    • Страница 17: 7. Функции и управление

      Функции и управление 15 Бытовой кондиционер 7. Функции и управление 7.1 Основные функции и спецификация управления 7.1.1 Рабочая частота наружного блока и его управление 7.1.1.1 регулирование рабочей частоты компрессора диапазон рабочей частоты режима компрессора миним…

    • Page 18

      Функции и управление 16 бытовой кондиционер режим охлаждения/осушения: серийный номер.Ограничение частоты диапазонов температур и управление 17 бытовым кондиционером 7.1.2 управление наружным вентилятором (обменный вентилятор), когда вентилятор переключается между каждой скоростью воздушного потока (включая остановку обдува), чтобы избежать частых пропусков скорости воздушного потока, ее необходимо поддерживать в каждом режиме. более 30 секунд, а затем ок…

    • Page 20

      Функции и управление 18 бытового кондиционера 7.1.4 четырехходовое управление подробнее об управлении четырехходовым клапаном оттаивания см. процесс оттаивания. Четырехходовой режим работы другими способами: в режиме обогрева открыть четырехходовой клапан, когда компрессор не запущен или переведен в режим без обогрева …

    • Page 21

      Функции и управление 19 бытовой кондиционер tc(ć) компрессор останавливается fgh_t1 65ć fgh_t1ˉ2 fgh_t2ˉ2 n быстро уменьшая частоту fgh_t2 59ć p медленно уменьшая частоту fgh_t3 55ć fgh_t3ˉ2 fgh_t4—2 q запрещая повышать частоту fgh_t4 51ć r медленно увеличивая fgh_t5 47ć fgh_…

    • Page 22

      Функции и управление 20 Бытовой кондиционер уменьшается на 1a. (2) когда температура наружной среды выше 50°С, значение защиты по переменному току уменьшается на 2,5а. 7.1.5.5 защита от замерзания теплообменника внутреннего блока при охлаждении/нагреве, предотвращение замерзания. Tpg_indoor is…

    • Page 23

      Функции и управление 21 Компрессор бытового кондиционера. Когда температура ниже 60°С, снимите защиту от размораживания.7. 2 значение термистора датчика температуры окружающей среды, датчика оттаивания, датчика трубы r25ć=10k¡f3% b25ć/50ć=3700kf3% temp.(ć) max.(kΩ) normal(kΩ) min.(kΩ) tole…

    • Page 24

      Функции и управление 22 внутреннее кондиционер 24,1432 22,8656 6 21,6361 -1,20 1,16 7 23,0284 21,8398 20,6939 -1,18 1,14 8 21,9714 20,8659 19,7982 -1,15 1,12 9 20,9688 19,9409 18,9463 -1,13 1,09 10 20,0176 19,0621 18,1358 -1,11 1,07 11 19,1149 18,2270 17,3646 -1,08 1,05 12 18,2580 17,4331 16,6305…

    • 9

    • Page 25

      Page 25

      Функции и контроль 23 Домашний кондиционер 50 4.0588 3.8287 3.6084 -1.70 1.62 51 3.9206 3.6943 3.4780 -1.74 1.66 52 3.7878 3.5654 3.3531 -1.78 1.70 53 3.6601 3.4416 3.2332 -1.82 1.74 54 3.5374 3.3227 3.1183 -1.87 1.78 3.1183 -1.87 1,78 55 3.4195 3.2085 3.0079 -1.91 1.82 56 3.3060 3.0989 2.9021 -1.95 1.85 57 3 ….

    • Page 26

      Функции и контроль 24 Внутренний кондиционер 94 1.0314 0.9326 0. 8424 -3.80 3.46 95 1.0030 0,9061 0.-3,85 3,51 8179 0,9756 96 0,8806 0,7941 -3,90 3,55 97 0,9490 0,8558 0,7711 -3,96 3,60 98 0,9232 0,8319 0,7489 -4,01 3,64 99 0,8983 0,8088 0,7275 -4,07 3,69 100 0,8741 0,7863 0,7067 -4,12 3,74 101 …

    • Страница 27

      Функции и управление 25 внутреннее кондиционер -19 6953,2930 5851,9864 4920,6791 -2,82 2,38 -18 6515,8375 5494,2064 4628,5894 -2,80 2,37 -17 6108,5393 5160,4621 4355,6078 -2,79 2,37 -16 5729,1413 4848,9963 4100,3708 -2,77 2,36 -15 5375,5683 4558,1906 3861.6201 -2.76 2.35 -14 5045.9114 4286.5535 3 …

    • Page 26

      Функции и контроль 26 Домашний кондиционер 25 564.4275 511.0760 462.3510 -2.09 1.90 26 536.9865 486.9352 441.1516 -2.07 1.89 27 221.0105 464.0500 421.0258 -2.05 1.87 28 486.4151 442.3499 401.9146 -2.03 1.86 29 463.1208 421.7683 383.7626 -2.01 383.7626 -2.01 1,84 30 441.0535 402.2430 366.5175-1.99 1.83 31 4 …

    • Page 29

      Функции и контроль 27 Внутренний кондиционер 69 78. 9116 75.6668 -1,10 1,08 72,4902 70 75,8343 72,8004 69,8249 -1,08 1,06 71 72,8916 70,0561 67,2703 -1,05 1,03 72 70,0770 67,4283 64,8213 -1,03 1,01 73 67,3844 64,9115 62,4731 -1,00 0,99 74 64,8080 62,5006 60,2211 -0,98 0,96 75 62,3423 60,1906 58 ….

    • Page 30

      Функции и управление 28 внутреннее кондиционер 113 17,4214 16,3564 15,3427 -2,10 2,00 114 16,9023 15,8542 14,8577 -2,15 2,04 115 16,4010 15,3696 14,3902 -2,19 2,08 116 15,9167 14,9020 13,9394 -2,23 2,12 117 15.4489 14.4506 13.5047 -2.27 21.16 118 14.9968 14.0149 13.9968 14.0149 13.0855 -2.32 2.19 119 14.5599 13,5 …

    • Page 31: 8. Рабочие чертежи

      Размещающиеся чертежи Домашний кондиционер Внутренний кондиционер 8. Рабочие чертежи 9. Центр гравитации 4 0 0 4 0 0 4 Единица измерения:мм Единица измерения:мм 780

    • Стр. 32: 10 Диагностика обслуживания

      Диагностика обслуживания бытового кондиционера 10 Диагностика обслуживания 10.1 Внимание к диагностике Индикатор работы мигает при обнаружении любой из следующих ошибок. 1. При срабатывании защитного устройства внутреннего или наружного блока или при неисправности термистора, отключающего работу оборудования…

    • Page 33

      Диагностика обслуживания бытового кондиционера 10.2 Симптомы неисправности и меры erusaemfosliatedmetik cehcmotpmys Ни один из блоков работает проверьте питание. Убедитесь, что подается номинальное напряжение.

    • Page 34

      Диагностика обслуживания 32 Бытовой кондиционер 10. Проверьте внутреннюю печатную плату.3 кода ошибки и описание внутренний дисплей индикация кода описание неисправности справочная страница внутренняя панель индикация кода наружная (время мигания светодиода 1) внутренний и наружный e7 15 сбой связи между внутренним и наружным блоками стр. .42 индекс…

    • Страница 35

      Диагностика обслуживания 33 Бытовой кондиционер 10.3.1 Термистор или связанная с ним неисправность Внутренний дисплей e1: Неисправность датчика температуры в помещении e2: Неисправность датчика теплообмена Наружный дисплей Светодиод 1 мигает 10 раз «Отказ датчика температуры оттаивания» Светодиод 1 мигает 11 раз «Отказ датчика температуры всасывания» Светодиод . ..

    • Страница 36

      Диагностика обслуживания 34 бытовой кондиционер 10.3.2 Неисправность eeprom Внутренний дисплей e4: Ошибка eeprom внутреннего дисплея Внутренний дисплей f12: Ошибка внешнего eeprom; наружный светодиод 1 вспыхивает 1 раз метод данных, обнаруженных eeprom, используется для определения неисправности mcu при обнаружении неисправности, когда данные eepr… Неисправность внутреннего дисплея e14 Метод определения скорости вращения, определяемой холлом ic во время работы двигателя вентилятора, используется для определения неисправности Ненормальная работа двигателя вентилятора Обнаружение неисправности при обнаружении обратной связи вращения…

    • Страница 38

      Диагностика обслуживания 36 Бытовой кондиционер 10.3.4 Неисправность двигателя вентилятора постоянного тока Наружный дисплей Светодиод 1 мигает 9 раз Способ обнаружения двигателя вентилятора постоянного тока путем проверки состояния работы вентилятора и т.д. данные eeprom ошибочны или eeprom повреждена решение c. ..

    • Page 39

      Диагностика обслуживания 37 бытового кондиционера проверьте, правильно ли вставлена ​​клемма на материнской плате наружного блока.Это нормально? Да нет снова вставьте клеммы, снова электрифицируйте машину и включите ее в холодном состоянии с помощью пульта дистанционного управления. Проверьте, может ли двигатель работать˛ да измерьте напряжение…

    • Страница 40

      Диагностика обслуживания 38 бытового кондиционера 10.3.5 Защита IPM Наружный дисплей: LED1 мигает 2 раза Метод защиты IPM определяется при проверке компрессора состояние работы и т. д. неисправность обнаружения неисправности ■ система приводит к защите IPM из-за перегрузки по току решение ■ th…

    • Page 41

      Диагностика обслуживания 39 бытового кондиционера 10.3.6 перегрузка по току компрессора наружный дисплей: светодиод 1 мигает 3 или 24 или 25 раз метод тока компрессора слишком высок неисправность обнаружение неисправности при Модуль IPM поврежден или поврежден компрессор. Условия стр…

    • Страница 42

      Диагностика обслуживания 40 бытового кондиционера снова электрифицировать машину и включить ее с помощью пульта дистанционного управления, если до или после запуска компрессора сообщается о неисправностях, поврежден модуль ipm и нуждается в замене.Отремонтируйте источник питания, система могла быть выше или ниже …

    • Страница 43

      Диагностика обслуживания 41 Бытовой кондиционер 10.3.7 Ошибка связи между ipm и наружной платой Наружный дисплей: светодиод 1 мигает 4 раза способ связи обнаруживается путем проверки модуля IPM и неисправности наружной печатной платы. ■ неисправность наружной печатной платы ведет к коммуникационному…3.8 источник питания с повышенным или пониженным напряжением. Наружный дисплей: светодиод 1 мигает 6 раз. Источник питания перенапряжения. Метод аномального повышения или падения напряжения обнаруживается путем проверки указанной цепи обнаружения напряжения. Неисправность обнаружения неисправности. ..

    • Страница 45

      Диагностика обслуживания 43 Бытовой кондиционер 10.3.9 Защита от перегрева для температуры нагнетания Наружный дисплей: светодиод 1 мигает 8 раз Метод контроля температуры нагнетания проверяется при обнаружении неисправности по температуре с помощью неисправность обнаружения термистора выпускной трубы, когда th…

    • Page 46

      Диагностика обслуживания 44 бытового кондиционера 10.3.10 неисправность связи между внутренним и наружным внутренним дисплеем e7 светодиод наружного дисплея 1 мигает 15 раз метод связи определяется путем проверки внутренней и наружной печатных плат. Неисправность при обнаружении неисправности ■ сломалась плата наружного блока…

    • Page 47

      Диагностика обслуживания 45 Бытовой кондиционер ˄a˅ нет да да проверьте главную плату внутреннего блока. Нет, если напряжение имеет постоянное значение от 0 В пост. тока до 5 В пост. тока да, измерьте напряжение между перемычками 3 и 4 ic1 на материнской плате внутреннего блока с помощью мультиметра. Материнская плата наружного блока не повреждена; замените их на…

    • Страница 48

      Диагностика обслуживания 46 Бытовой кондиционер 10.3.11 Обнаружение потери синхронизма Обнаружение тока на стороне инвертора ненормально Наружный дисплей Светодиод 1 мигает 18 раз Светодиод 1 мигает 19 раз Способ определения положения ротор компрессора не может быть обнаружен в обычном режиме неисправность обнаружение неисправности при …3.12 защита от высокой интенсивности работы Наружный дисплей LED1 мигает 21 раз Метод управления высокой интенсивностью работы активируется в режиме обогрева, если неисправность температуры, определяемая термистором теплообменника, превышает предел. Detection malfun…

    • Страница 50

      Диаграммы производительности и кривых Бытовой кондиционер 11. Диаграммы производительности и кривых 11.1 Кривые холодопроизводительность-температура 48 Темп. DB / WB 10ć 15ć 20ć 25ć 30ć 35ć 38ć 40ć 43ć 21/15ć 2742 2676 2601 2454 3060 3315 3231 3164 2896 24/16ć 2832 2832 2712 2588 3226 3527 3431 3262 3527 37/19. ..

    • Страница 51

      Диаграммы рабочих характеристик и кривых бытового кондиционера 11.2 Потребляемая мощность охлаждения кривые значение-температура 49 комнатная темп. DB / WB 10ć 15ć 20ć 25ć 30ć 35ć 38ć 40ć 43ć 21 / 15ć 885 863 839 506 724 916 1117 1301 1362 24 / 16ć 885 885 848 528 748 953 1174 1328 1452 27 / 19ć 961 969 935 569 822 1045 1265 …

    • Страница 52

      Диаграммы рабочих характеристик и кривых Бытовой кондиционер 11.3 Кривые давления нагнетания при охлаждении 50 Наружная темп.(Влажность 46%) БД / Вт 21 / 15ć 27 / 19ć 35 / 24ć 10ć 1869 1973 / 24ć 15ć 1869 1973 2099 15ć 1946 1999 2112 20ć 1929 2025 2118 25ć 2034 2104 2212 30ć 2194 2341 2425 35ć 2438 2499 2608 38ć 2612 2683 2836 40ć 2919 302 ..

    • Page 53

      Диаграммы производительности и кривых Бытовой кондиционер 11.4 Кривые давления всасывания при охлаждении 51 Наружная темп. (влажность 46%) db/wb 21/15C 27/19C 35/24C 10C 4 0 0 1 4 6 8 8 3 7 15C 4 1 0 1 3 7 8 6 4 7 20C 4 2 0 1 1 9 8 3 5 7 25ч 5 4 0 1 0 0 9 3 9 7 30ч 6 5 0 1 7 4 9 5 3 8 35ч 1 1 1 1 6 5 9 3 4 8 38ч. ..

    • Страница 54

      Диаграммы производительности и кривых Бытовой кондиционер 11.5 Кривые теплопроизводительность-температура 52 Наружная темп. Db/wb 10ć 20ć 27ć -15ć 1 2 9 1 4 1 0 2 1 6 1 2 -10ć 2 0 8 2 7 3 0 3 2 2 3 3 -7/-8ć 0 4 4 3 1 0 7 3 2 8 0 4 2/1ч 3 9 4 3 1 5 8 3 4 6 3 4 7/6ч 0 9 4 3 2 2 9 3 8 4 2 4 12/11ч 4 5 0 3 3 0 5…

    • Страница 55

      Диаграммы рабочих характеристик и кривых бытового кондиционера 11.6 Кривые значения потребляемой мощности нагрева – температурные кривые 53 Наружная темп.Db/wb 10 Ç 20 Ç 27 Ç -15 Ç 3 1 2 1 4 4 1 1 7 8 0 1 -10 Ç 4 2 4 1 6 5 3 1 2 0 3 1 -7/-8 Ç 8 1 5 1 6 4 4 1 9 5 3 1 2/1 ć 0 6 5 1 6 8 4 1 2 1 4 1 7/6 ć 0 3 4 1 2 6 3 1 7 0 …

    • Страница 56

      Производительность и кривые диаграммы бытовой кондиционер 11.7 кривые давления нагнетания отопления 54 наружная температура с.т./в.т. -8ч 3 2 4 3 4 4 3 3 5 5 1 3 2/1ч 3 2 7 3 6 2 6 3 3 8 3 3 7/6ч 5 2 6 3 0 2 5 3 0 7 3 3 12/11ч 4 0 5 3 4 1 4 3 .

    • Стр. 0 0 4 -7/-8ч 3 5 5 3 3 5 4 9 4 2/1ч 2 7 6 2 5 6 3 1 6 7/6ч 5 0 8 5 8 7 6 4 7 12/11ч 6 0 9 6 8 8 7 4 8 18/16ć 1014 1053 1073 24/20ć 1…

    • Стр. 6 sda 5 ic6 24c04 1 cn2 ac-l 1 cn1 ac-n 咥 ⱑ предохранитель1 t25a 250vac rv1 s14k350 r1 1m r12 100/1w cx 1 225/27 5v l1 16mh/12a rv 2 s 1 4k 350 rv cx2 225/275v цв…

    • Стр. r22 1k/1w r17 10 +15v r32 5k/1% r30 1.5k r31 20k c5 104/50v r16 2/1w r24 5.1k/1% r1 4 100k /2 w c4 102/50v cy8 472/1kv cx5 104/275v D9 ER202 D10 ER106 …

    • Page 60458

      Page 60458

      Page 60

      Page 60

      Привязки 58 Домашний кондиционер 12.2 Модуль Схема Схема платы C009 103 IC8 IRGP20B60PDPBF 1 2 3 4 BG1 D25BX60B D207 FFA30U60DN C404 474 / 630V C405 104 / 275V L 5.2mh/15a ac-l ac-n lo li cn8 cn9 cn7 cn6 rs1 0.015/5w r215 10k rs2 0.02/5w r 0 03 4. 7 k r0 0 2 4 .7 kr 0 07 4. 7 k r006 100…

    • Страница 61: искренне навсегда

      Схемы бытового кондиционера искренне навсегда группа Haier промышленный парк Haier, № 1, дорога Haier 266101, Циндао, Китай_ http˖//www. Haier.Com отредактировано: подписано: одобрено: Цзин Яньцинь Ян Сяодун Хэ 6 Хицюань Ву Хунджин.

    • Стр. 62: Настенный тип

      Настенный тип инвертора постоянного тока бесплатно соответствует серии t Эта информация по обслуживанию предназначена только для опытных специалистов по ремонту и не предназначена для использования широкой публикой.Он не содержит предупреждений или предостережений для информирования нетехнических специалистов о потенциальных опасностях при попытке обслуживания…

    • Page 63

      Процедура снятия 1. Снятие наружной панели ‘rphvwlf$lu&rqglwlr.

    • Page 64

      Процедура снятия 2 Внутренний кондиционер.

    • Page 65

      4 процедура снятия 3 внутренний кондиционер.

    • Page 66

      Процедура снятия 2.Снятие электрической коробки ‘rphvwlf$lu&rqglwlr.

    • Page 67

      Процедура снятия 3.Снятие вентилятора и двигателя вентилятора ‘rphvwlf$lu&rqglwlr.
