Обжимные щипцы – Инструменты автоэлектрика. Обжимные клещи для клемм (кримперы). — Сообщество «Инструмент
Инструменты автоэлектрика. Обжимные клещи для клемм (кримперы). — Сообщество «Инструмент
Всем привет! Знакомлю с инструментами, облегчающими работу автоэлектрика. Это повтор из моего блога, оригинал здесь, а первая часть про снятие изоляции здесь. Записи сделаны еще до вступления в сообщество “Инструмент”.
В этой части расскажу про обжимные клещи для автомобильных и других аналогичных по конструкции клемм. Другое название такого инструмента — кримперы, от английского crimp — загибать, обжимать.
При работе с автомобилем нередко приходится выполнять различные электрические подключения с использованием разъемов или клемм. На фото ниже пример таких клемм:
В сети вы встретите много споров, какой способ соединения лучше — пайка, обжим, скрутка. Я для себя определился так — если разъем негерметичный, но работает в условиях высокой влажности — только пайка. Если разъем герметичный или находится в салоне — то можно использовать обжим. Скрутку не приемлю в принципе, считаю ее слишком ненадежной в условиях вибрации, поэтому для соединения проводов в автомобиле использую только пайку. Но мы немного отвлеклись, вернемся к инструменту.
В Китае был заказан набор кримперов для различных типов и размеров клемм:
Для неизолированных клемм используются кримперы со специальным профилем губок, во время обжатия загибающих концы металла вовнутрь. Такие кримперы обжимают провод и дополнительно фиксируют изоляцию, чтобы провод от перегибов и вибрации не обломился.
Кримпер для стандартных неизолированных клемм.
Характерная форма губок.

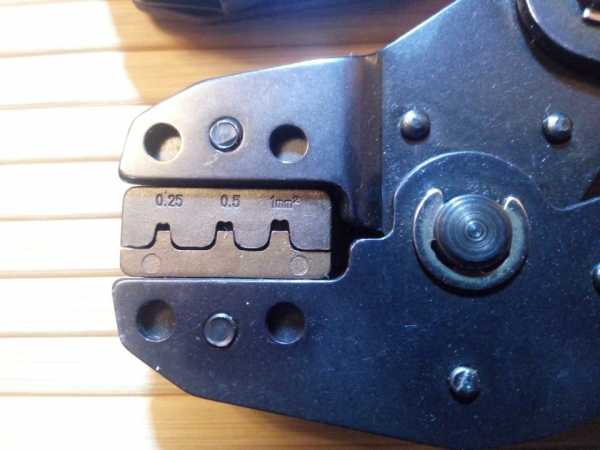

Губки кримпера, как правило, рассчитаны на три типоразмера клемм, под разное сечение провода. Поэтому были приобретены кримперы с губками для клемм разного размера.
Кримперы с губками под разный размер клемм.
Как показал мой опыт, для стандартных 6-мм автомобильных клемм требуется кримпер с губками на провод с сечением 1,5 мм2, не меньше, иначе клемма и провод будут передавливаться.

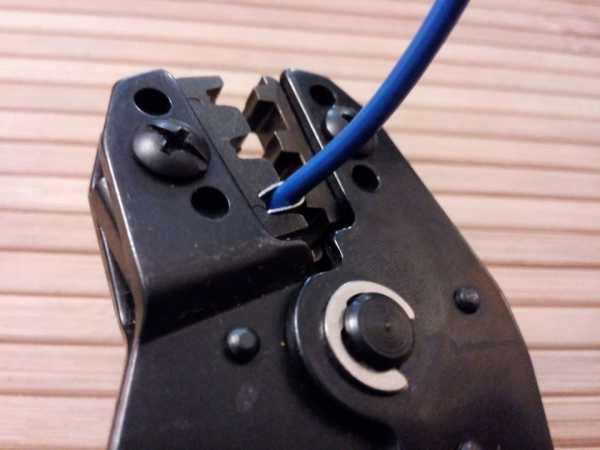

Работа с кримпером несложная. Вставляем клемму в кримпер, важно правильно ее сориентировать в губках:
Затем вставляем предварительно зачищенный провод и сжимаем до упора ручки инструмента.
Поначалу шел откровенный брак:
Для качественного обжатия необходимо правильно сориентировать клемму и настроить силу обжатия расположенным на ручке кримпера колесиком-регулятором:
После этого работа наладилась, качество пришло в норму:
Так как на качество обжатия также влияет и материал клемм (клеммы из более толстого металла обжимаются более качественно), я настраиваю несколько одинаковых инструментов под определенные типы клемм. Поэтому кримперы с оранжевыми ручками у меня для клемм “папа”, а кримпер с синими ручками — для клемм “мама”. Дороже, но зато не нужно каждый раз настраивать инструмент под клеммы разного качества и разных производителей.
Переходим к другому типу клемм — изолированным. Кримпер для этих клемм аналогичен по конструкции, но имеет другой профиль губок. Для правильного подбора губок под размер клеммы, на кримпере нанесены цветные точки, соответствующие цвету изоляции клеммы. Как правило, цвета стандартизированы, т.е. например изоляция синего цвета идет только с клеммами одного размера.
Кримпер для изолированных клемм.

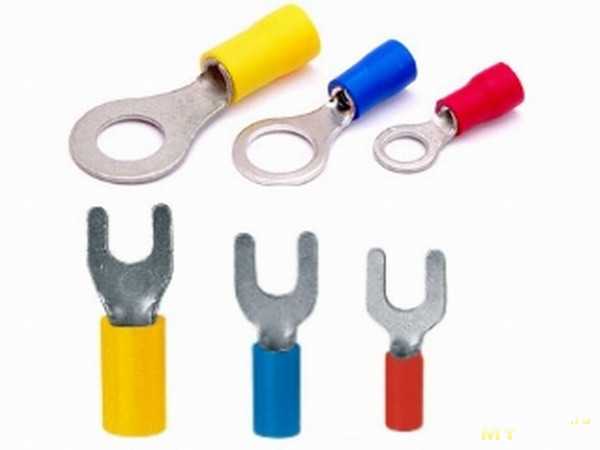

Изолированные клеммы.
Обжатие происходит поверх изоляции клеммы, соединение получается аккуратным, прочным и уже сразу изолированным:
В итоге у меня образовался целый набор специального инструмента: клещи для снятия изоляции и несколько кримперов под разные типы и размеры клемм:
Надеюсь, данные инструменты сделают работу более легкой и аккуратной, а также высвободят дополнительное время для новых проектов с автомобилями.
Всем спасибо, легкой вам работы, до связи!
www.drive2.ru
Клещи обжимные. Виды и работа. Применение и как выбрать
Клещи обжимные – ручной механический инструмент, предназначенный для обеспечения плотного соединения между электрическим проводом и гильзой или наконечником. Внешне он напоминает плоскогубцы, но вместо ровных губок в нем применяются рельефные матрицы, рассчитанные под различные диаметры и формы обжимаемых элементов.
Инструмент обычно применяется для соединения наконечников на автомобильной проводке. Также его часто используют для оконцевания гильзой кабеля перед подключением к электрощиту или потребителю. Для толстого силового провода используется более мощный пневматический инструмент, с подобным принципом действия, но являющийся значительно массивнее.
Особенности конструкции
По принципу действия клещи для обжима бывают:
- Двухгубочные.
- Четырехгубочные.
- Шестигубочные.
Их конструкция немного отличается, хотя и имеет похожий принцип действия. Самыми простыми являются двухгубочные клещи. Они очень похожи на плоскогубцы, но с рельефными губками матрицами, которые могут быть частью корпуса инструмента или съемными. Инструмент применяется для соединения гильз и клеммных наконечников.

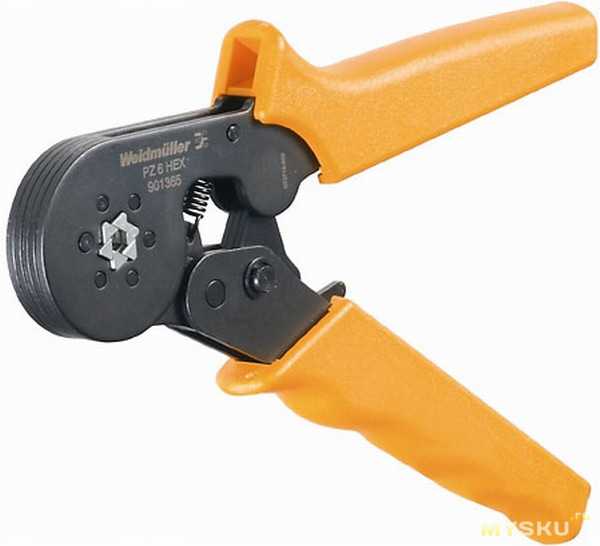

Четырехгубочные и шестигубочные пресс-клещи имеют несколько губок, которые создают круглый захват, сжимающийся при надавливании ручек. В результате образовывается давление с четырех или шести сторон. Сжатая таким образом гильза получается с квадратным или шестигранным сечением. Пресс-клещи данного типа могут применяться только для работы с гильзовыми наконечниками. Они обеспечивают надежное соединение с плотным прилеганием поверхностей, что исключает попадание воздуха и влаги, препятствуя окислению.
Универсальные клещи
Четырехгубочные и шестигубочные клещи являются узконаправленными инструментами, в то время как двухгубочные более универсальны. Зачастую последние имеют сменные матрицы, что существенно расширяет их функционал.
Также существует комбинированный универсальный инструмент, сочетающий в себе множественное применение для решения различных задач. Обычно он выполняется в виде монолитной конструкции, которая также исполнена в виде двухгубочной формы. При этом матрицы нанесены по всему периметру, не только на губках, но и на рукоятях. Таким инструментом можно ровно отрезать провод, снимать изоляцию без повреждения жил, и проводить обжатие наконечников и гильз популярных диаметров, которые обычно используются в электрике автотранспорта.
Преимущества применения клещей
На практике при соединении проводов и наконечников, особенно малого сечения, клещи обжимные на первый взгляд не нужны, ведь их вполне можно заменить обычными плоскогубцами. Такой выход из ситуации вполне допустим, но при этом не дает столь качественного и долговечного результата. Дело в том, что матрицы клещей обеспечивают очень плотное прилегание наконечника к жиле, что не позволяет проникать между ними воздуху и воде. Благодаря этому окисление металла не происходит, что особенно важно при работе с медью.
Если просто обжать плоскогубцами в двух плоскостях, то сбоку образуются зазоры, в которые забьется вода и пыль. В результате качество контакта существенно снизится, что увеличит сопротивляемость тока. При этом жилы получат чрезмерный пережим, что нарушит их сечение. Некоторые из них просто отпадут или утончаться до критической толщины для перегорания, что уменьшит проводимость.
Как правильно использовать клещи обжимные
Применяя клещи обжимные нельзя добиться идеального результата, если не соблюдать технологию прессования. Для этого необходимо в первую очередь ровно срезать конец провода. Желательно при этом применять острый инструмент, способный обеспечить чистое рассечение жил. После этого проводится снятие изоляции. Длина оголенной жилы должна полностью соответствовать параметрам наконечника, чтобы исключить выступание неприкрытого участка, что может привести к окислению или пробиванию заряда.
После этого жила заводится в наконечник, при этом нужно контролировать, чтобы их диаметр совпадал, что необходимо для идеального прилегания. Если внутреннее сечение гильзы больше нескольких миллиметров, чем у оголенной жилы, то такое соединение будет недолговечным.
После снятия изоляции не следует закручивать жилы. Лучше всего если они будут ровными. Даже если жилы немного распушились, это не проблема, поскольку на гильзах имеется специальная пластиковая цветная юбка, которая позволяет захватить большой объем и ужать его под требуемый диаметр.
Для достижения максимальной токопроводимости следует придерживаться нескольких советов:
- Использовать контактопроводящую пасту, особенно в тех случаях, когда нужно добиться минимальной сопротивляемости.
- Никогда не использовать наконечники и жилы из разных металлов.
- Не применять матрицу неподходящего диаметра.
Что касается последнего совета, то в большинстве фирменных матриц для клещей имеется маркировка, что исключает вероятность ошибки. Если ее нет, или она затерлась до неузнаваемости, то несоответствие можно определить визуально. Для этого после того как клещи обжимные создали соединение, нужно проконтролировать его качество. Если жила выходит из наконечника, то матрица большая, а если образовался огромный боковой оттиск, то она маленькая.
Если клещи сильно пережимают, то качество соединение страдает, при этом может наблюдаться существенный перегрев провода, что опасно, особенно для автомобильной проводки, постоянное напряжение в которой создает идеальные условия к самовозгоранию. Оптимально, чтобы обжим был умеренным.
Если длина наконечника существенно превосходит ширину матрицы инструмента, то сжатие проводится в несколько этапов по всему периметру с расстоянием между обжимом в несколько миллиметров. При этом необходимо следить, чтобы получаемые грани или углубления выстраивались в идеальную линию. При несоблюдении данных рекомендаций существует вероятность разрыва гильзы, если она тонкостенная. Кроме того несоблюдение ровной линии обжима приводит к ослаблению ранее пройденных участков при совершении давления в другой плоскости.
Как выбрать клещи для работы
Выбирая клещи обжимные можно заметить, что на матрицу в некоторых моделях нанесена цветовая маркировка. Она соответствует размеру гильз. Таким образом, можно даже не зная диаметра используемых материалов не останавливаться в работе для выяснения всех характеристик сечения, а ориентироваться исключительно по цвету.
Следует учитывать, что многие производители дешевых наконечников на провода не придерживаются цветовой маркировки и делают их только серыми или черными. Поэтому при покупке таких расходных материалов рассчитывать на быстрое проведение монтажа, ориентируясь по одному лишь цвету, не удастся. Изолированные наконечники красного, синего и желтого цвета относятся к стандарту, который отображается на клещах. При их обжиме необходимо использовать форму на матрице соответствующую данному оттенку.
Покупая клещи обжимные нужно учитывать, что их матрица рассчитана под определенную форму и диаметр наконечников. Это может быть цилиндрическая гильза или практически плоская миниатюрная клемма, обычно применяемая в автомобильной проводке. Если требуется работать с различными проводами, то лучше всего взять инструмент со съемными матрицами. В продаже можно встретить целые чемоданные наборы, в которые входят непосредственно сами клещи и несколько пресс-форм. Просто устанавливая нужную матрицу можно получить идеальный монтажный инструмент для электропроводки.
Универсальные клещи с матрицами по всей поверхности менее функциональные, чем набор со съемными пресс-формами. Зачастую такого инструмента будет достаточно для профессионального автоэлектрика. С его помощью можно проводить обрезку, зачистку и обжимку проводов, диаметр которых обычно используется в транспорте. При этом клещи позволяют работать с самыми популярными видами наконечников. При этом универсальный инструмент не подходит для обжатия главной клеммы, для подсоединения к аккумуляторной батареи.
Что касается многогубочного инструмента, то он является самым узконаправленным. Обычно его покупают профессиональные монтажники и электрики, работающие с проводами большого сечения. Благодаря особой конструкции губок, обжим осуществляется с минимальными физическими усилиями, что существенно минимизирует дискомфорт при необходимости обрабатывать большое количество соединений.
При выборе инструмента следует обратить внимание на тот факт, что чем проще конструкция, тем она надежнее. Клещи обжимные состоящие из двух монолитных элементов прослужат существенно дольше, чем те, которые сделаны с системой рычагов, облегчающих нагрузку на руки.
Похожие темы:
tehpribory.ru
Клещи обжимные – что это такое, их разновидности и применение
Залогом любого качественного электрического соединения является площадь соприкосновения проводов – чем она больше, тем надежнее контакт. Разумеется, все это подбирается относительно сечения соединяемых проводов, поэтому здесь главное обойтись без фанатизма. Если первые соединения такого типа представляли собой длинные скрутки, обжатые плоскогубцами, то сейчас это ровные провода, которые клещи обжимные скрепляют между собой внутри специальной опрессовочной втулки. Минус такого способа соединения в необходимости иметь инструмент для обжима и расходники в виде втулок или наконечников, но это полностью компенсируется увеличением скорости работы и улучшением ее качества.
Где используются обжимные клещи
Независимо от размера кримпера, у него есть только два основных способа применения – подготовка токоведущих жил для закрепления их в клеммах розеток, выключателей и прочих электроприборов, а также соединение нескольких проводов между собой.
В первом случае опрессовка оправдана, если используются многожильные провода. Если их зажать в клеммы контактов без подготовки, то со временем под действием электрического тока (он создает микровибрацию) жилки «утрясутся», между ними появится свободное пространство и контакт в целом ослабеет.
Это одна из причин, по которой для прокладки силовой электропроводки советуют использование одножильных проводов, но с распространением устройств для обжима наконечников проводов эта рекомендация потеряла смысл.
Также опрессовка используется при работе с кабелями большого сечения – она применялась даже задолго до появления «бытовых» устройств. Правда качественное соединение возможно получить только используя специальный пресс для обжима кабельных наконечников, который и сейчас далеко не карманных размеров. Чтобы создать необходимое усилие, в таких устройствах используется принцип домкрата или отдельный гидравлический привод – силы человека, даже приложенной через обычный рычаг, чтобы качественно обжать толстый кабель, недостаточно. Пример такого устройства на видео:
Полезной будет обжимка и при необходимости соединить два и больше проводов. В таком случае они собираются вместе, на них надевается втулка и обжимается. При этом провода могут быть вставляться во втулку как с одной, так и с двух сторон: в первом случае получается подобие скрутки, а во втором – муфты.
Преимущество такого вида крепления в том, что после опрессовки внутрь гильзы не проникает воздух – по сути получается герметичное соединение. Это позволяет соединять таким способом даже медные и алюминиевые провода, контакт между которыми в обычных условиях со временем окисляется.
Разновидности обжимных клещей
Конструкционно клещи для обжима делятся на два основных типа – действующие по принципу пасатижей или диафрагменные.
Первые из них более распространенные – они выполняют сдавливание только с двух сторон, но в отличие от пасатажей имеют в губках вырезы специальной формы, которые работают в качестве направляющих. Это позволяет выполнять качественное крепление на жиле провода наконечников, основание которых в сечении имеет «П»-образную форму.
На видео различные виды инструмента для обжима проводов:
Преимущество таких устройств, выполняющих обжим жил проводов в их относительной универсальности – к наконечниками ими можно «подобраться» с любой стороны. Главный недостаток кроется в необходимости иметь «на подхвате» несколько таких клещей, так как на губках обычно помещаются вырезы для 3-4 размеров гильз. Как вариант можно приобрести универсальный кримпер для обжима со сменными матрицами, которые крепятся на специальной кассете. При необходимости поработать с другими видами наконечников, старые защелкиваются в кассете и на их место выбираются подходящие.
Диафрагменные устройства могут обжимать гильзы с четырех или шести сторон – в зависимости от механизма диафрагмы. За счет полного обхвата ими выполняется более качественный и плотный обжим конца кабеля, а также устройство автоматически подстраивается под любую толщину гильзы.
Перед выбором такого инструмента надо учитывать его главный недостаток – опрессовать можно только гильзу, в которую провода вставлены с одной стороны – в противном случае клещи останутся на проводе, так как их головка замкнута.
Несколько отдельной категорией идут кримперы, что выполняют обжим компьютерного кабеля типа «витая пара» и ему подобных. Принцип действия такого инструмента такой же, как и двухгубочных клещей, но вместо железных или медных втулок, их матрицы «заточены» для работы со штекерами для компьютеров или телефонов. Здесь производится не обжим как таковой, а смещение контактов, которые прорезают изоляцию проводов и плотно прижимаются к их жилам.
Как работать с обжимными клещами – важные нюансы
Сам процесс обжимания проводов интуитивно понятен – гильза или наконечник надевается на провод(а), к ней подводится матрица клещей, смыкаются ручки инструмента и контакт готов. На практике же чаще всего «первый блин», а то и несколько, получаются «комом», причем практически в прямом смысле – соединения могут быть далекими от идеала. Также бывали случаи, когда в с виду хорошо обжатом проводе со временем ухудшался контакт.
Если не выдерживается форма клемм
В первом случае виноваты настройки силы сдавливания частей матрицы, которые могут быть различные как для отдельных проводов, так и самих наконечников. Из-за этого профессионалы предпочитают иметь хотя бы два инструмента, чтобы не перенастраивать пружину для работы с другими проводами или гильзами.
Еще на качество работы влияет материал, из которых сделаны гильзы и их толщина. Обжимка для плотных клемм всегда выполняется гораздо проще и они впоследствии лучше держат форму, чем те, что сделаны из мягких материалов.
Правильное ориентирование наконечников с «П»-образным сечением – это хоть и лежащее на поверхности, но часто игнорируемое требование, а ведь перекос деталей в любом механизме далеко не всегда попадает в зону разрешенной погрешности.
Скручивание многопроволочных жил перед обжимкой
Для каждого опытного электрика, который начинал со скруток и пайки проводов, это движение скорее всего уже является рефлексом, но когда выполняется обжимка для многопроволочных наконечников, то от него надо избавляться. Справедливость этого утверждения можно проверить простым опытом – взять пару одножильных однопроволочных проводов, расположить их крест-накрест и сжать плоскогубцами. В некоторых случаях деформируются обе проволочки, а иногда и только одна, но при этом она практически полностью будет перебита и станет болтаться на тоненьком перешейке. Разумеется, проводимость этой жилки значительно уменьшится.
Если же проволочки не будут скручиваться, то при опрессовке наконечника они окажутся расположенными параллельно друг другу и при деформации они просто заполнят все пустоты, не передавливая друг друга.
Нюансы гильзования проводов на видео:

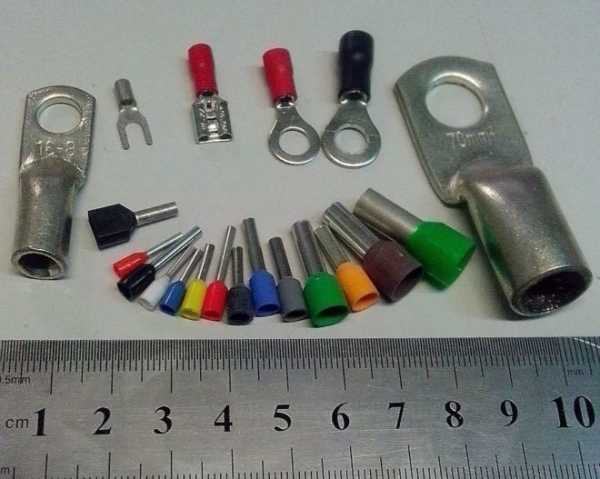

Цветовая маркировка гильз и матриц
Различные размеры гильз некоторые производители помечают отдельными цветами и такие же метки наносят на матрицы клещей.
Надо помнить, что единой системы для этого еще не разработано, поэтому если приобретать гильзы ориентируясь только на цвет, то можно получить не совсем подходящие расходники.
Как итог – что выбирать
Обжимные клещи очень подвержены правилу, которое гласит, что для каждой работы нужен свой инструмент, только здесь все немного сложнее, так как отдельное устройство по большому счету нужно для каждого типа используемых проводов, если нет желания возиться с регулировкой усилия пружин. Поэтому, какой конкретно нужен инструмент и в каком количестве, можно решить только исходя из каждодневных рабочих задач.
yaelectrik.ru
Содержание:
Современная электротехника постоянно совершенствуется, в том числе и в области соединения проводов и кабелей различного назначения, мощности и проводимости. Качество электропроводки во многом зависит от того, насколько хорошо будут подготовлены ведущие жилы и их контакты. Они должны быть обжаты определенным способом, и эту задачу полностью решают специальные клещи для обжима наконечников проводов. Они получили широкое распространение среди электриков. С помощью инструмента выполняется опрессовка не только обычных кабелей, но и различных коннекторов, применяющихся в нестандартных разъемах. Применение обжимных клещейВсе пресс-клещи, независимо от их размеров, предназначены для выполнения двух основных задач. В первом случае несколько проводов надежно закрепляются между собой, а во втором – токоведущие жилы подготавливаются для их последующего закрепления в клеммах различных электротехнических устройств.
В первую очередь опрессовка требуется при соединении многожильных проводов. Если их вставить в контактные клеммы неподготовленными, то постепенно под влиянием микровибраций, создаваемых электрическим током, отдельные жилы будут уплотняться. Между ними образуется свободное пространство, в связи с чем контакт станет значительно слабее. По этой причине силовая электропроводка ранее всегда прокладывалась одножильными проводами. Однако, после того как появились пресс-клещи, эта рекомендация потеряла свою актуальность. Соединение кабелей большого сечения методом опрессовки применялось еще с давних пор, когда бытовых инструментов еще не было. Качество таких операций обеспечивалось применением специальных мощных прессов, способных создать необходимое усилие. Эти устройства работают по принципу домкрата, а многие из них имеют отдельный гидравлический привод. С помощью таких прессов надежно соединяется даже самые толстые кабели.
Метод опрессовки хорошо зарекомендовал себя при выполнении соединения двух и более проводов. С этой целью используются клещи для обжима наконечников и проводов. На их концы, собранные вместе, надевается специальная втулка, после чего производится обжим. В зависимости от типа соединения, провода вставляются с одной или с двух сторон втулки. Первый вариант позволяет получить надежную скрутку, а второй – качественную муфту. Основные типы и разновидности клещейКонструктивно все обжимные клещи – кримперы могут быть двух типов. Первые работают как пассатижи, а вторые относятся к диафрагменным. Первый вариант получил наиболее широкое распространение. В этом случае сдавливание выполняется лишь с двух сторон. Основным отличием от пассатижей служат вырезы специальной формы, расположенные в губках. Они выполняют функцию направляющих и обеспечивают качественное крепление наконечников на жиле провода.
Подобные клещи для опрессовки считаются в определенной степени универсальными, поскольку могут захватывать наконечники со всех сторон. Основным недостатком таких клещей является наличие на губках всего лишь 3-4 вырезов под разные размеры гильз. Поэтому во время работ приходится пользоваться несколькими инструментами. Наиболее оптимальным вариантом считается использование универсального кримпера, в комплект которого входят сменные матрицы, закрепленные на специальной кассете. Для того чтобы обжать провод выбирается наиболее подходящий наконечник, а ненужный вставляется в кассету на его место и фиксируется. Диафрагменными клещами можно выполнить четырех- или шестистороннее обжатие гильз, в зависимости от конструкции рабочего механизма. Полный обхват со всех сторон позволяет добиться максимально плотного обжима концов кабеля. В процессе работы выполняется автоматическая подстройка клещей под конкретный диаметр гильзы. Основным недостатком такого инструмента является возможность опрессовки гильз лишь с одной стороны по причине замкнутой головки. В отдельную категорию можно включить кримперы, предназначенные для обжима компьютерных кабелей. Они работают так же, как и клещи с двумя губками, за исключением самих матриц, имеющих специфическую конфигурацию под компьютерные и телефонные штекеры. В этом случае суть обжима заключается в смещении контактов, прорезающих изоляцию провода и плотно прижатых к его жилам. В зависимости от назначения, весь обжимной инструмент разделяется на следующие категории:

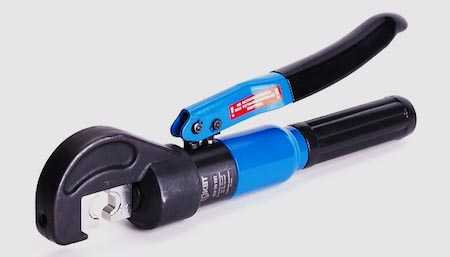

Обжим гидравлическим инструментомКачественное выполнение опрессовки существенно улучшает проводимость тока в местах соединений, предотвращает перегрев и аварийные ситуации из-за плохого контакта. В домашних условиях для этих целей используются обычные бытовые клещи, рассчитанные на работу с проводами сечением до 4 мм2. Для сплошного или комбинированного обжатия кабеля сечением 4-400 мм2 необходимо использовать более мощные инструменты, обеспечивающие высокое рабочее давление. К этой категории относятся гидравлические клещи или гидравлические прессы.
В конструкции использованы цилиндры различного диаметра, связанные между собой и представляющие систему сообщающихся сосудов. В каждом из них расположен поршень. Внутренняя полость цилиндров заполняется водой, маслом или другой подходящей жидкостью, поэтому такой инструмент – гидравлический. В соответствии с законом Паскаля, усилие, воздействующее на любую точку жидкости, находящейся в состоянии покоя, равномерно распределяется по всему объему. Таким образом, если к поршню меньшего диаметра приложить определенную силу, то при передаче на большой поршень, она будет увеличиваться. Чем больше разница между площадями поршней, тем сильнее будет усилие, возникающее на большом поршне. Каждый гидравлический инструмент этого типа обладает простым, двойным или тройным действием. Аппаратура простого действия оборудована одним рабочим органом – подвижной перегородкой. В прессах двойного или тройного действия имеется соответственно два или три рабочих органа. Их рабочие процессы согласованы между собой, а общее управление осуществляется с помощью специальной распределительной аппаратуры.
Конструктивно гидравлический пресс может быть вертикальным или горизонтальным, закрытого или открытого типа. С помощью этого инструмента можно обжимать не только металлические, но и другие материалы. При выборе гидравлического инструмента, необходимо учитывать наличие клапана ограничения давления. Данный элемент обеспечивает дополнительную надежность, исключая перегрузки из-за давления. Следует обращать внимание на типы прессующих головок, которые бывают открытыми или закрытыми, а также на диаметры рабочих сечений. Все гидравлические инструменты состоят из подгрупп, каждая из которых выполняет действия с кабелями сечением до 70, 120 300 и 400 мм2. Как правильно работать обжимными клещамиКаждые клещи используются в соответствии с их предназначением. Тем не менее, существуют общие принципы, касающиеся любого инструмента. При выполнении каждой операции потребуется провод или кабель определенного сечения, сами клещи, а также трубки гильзы или другие соединительные элементы.
Для примера можно взять интернет провода.
Наконечники для проводов под опрессовку |
electric-220.ru
Обжимные клещи для втулочных наконечников( губки сменные)
Обзор обжимных клещей, для втулочных наконечников, имеющие сменные губки.Небольшое пояснение: цена у продавца немного ” гуляет ” туда- сюда, и я заказывал одни клещи — продавец посчитал что может прислать мне другие. Так что будем рассматривать те что пришли -а не те что выложены в описании у продавца. Почему он так сделал — это на его совести -но полученные клещи встречаются в продаже на сайте. Такого поворота событий я не ожидал.Поэтому обзор будет ” суховат”- практически голые факты. Кто будет заказывать — лучше иметь этот момент ввиду и обговорить это с продавцом.
Будет много фотографий.
Итак клещи.
Пришли в блистере и картонной коробке. Блистер не запечатан- можно положить любые клещи. На картонке изображено некоторое количество видов обжимных клещей.
Вот такой вид с двух сторон.

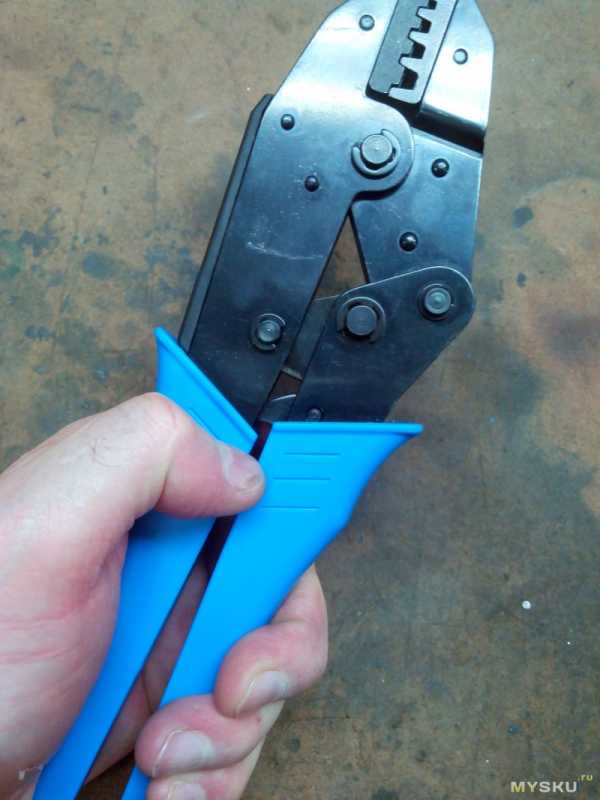

Размеры клещей. Вес сильно смещен в переднюю часть — с непривычки это не совсем удобно и клещи могут выскользнуть из руки. Возможно я привык к другому вид клещей.

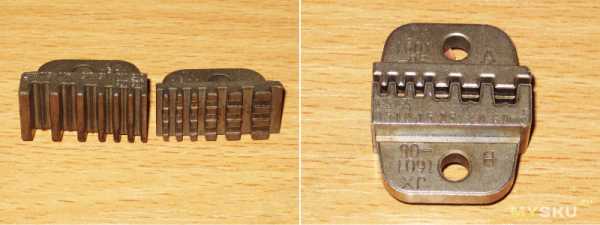

Клещи имеют сменные губки, крепятся каждая своим винтом. Губки на вид достаточно фирменные, их ширина подходит и под длинные наконечники.
Форма ячеек( гнезд) не совсем симметричная — при обжиме, если присмотреться есть разница сторон. Клещи обжимают легко, но при обжиме максимального диаметра наконечников с плотном набитием приходится всё таки прикладывать небольшие усилия.Конечно тут всё зависит от силы пользователя.
Рассмотрим конструкцию. Некоторые детали собраны из нескольких частей- пакетом.

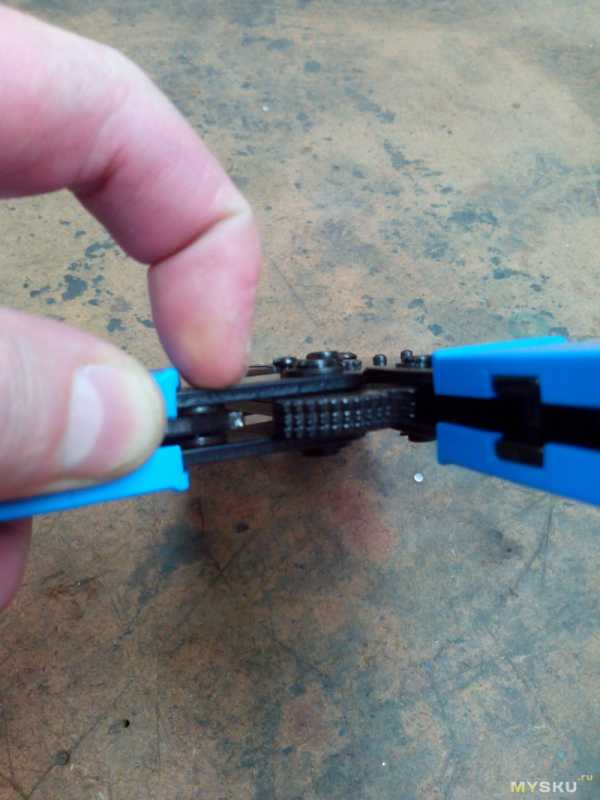

Так же в сочленениях присутствуют зазоры и боковые люфты. Где больше, где меньше.

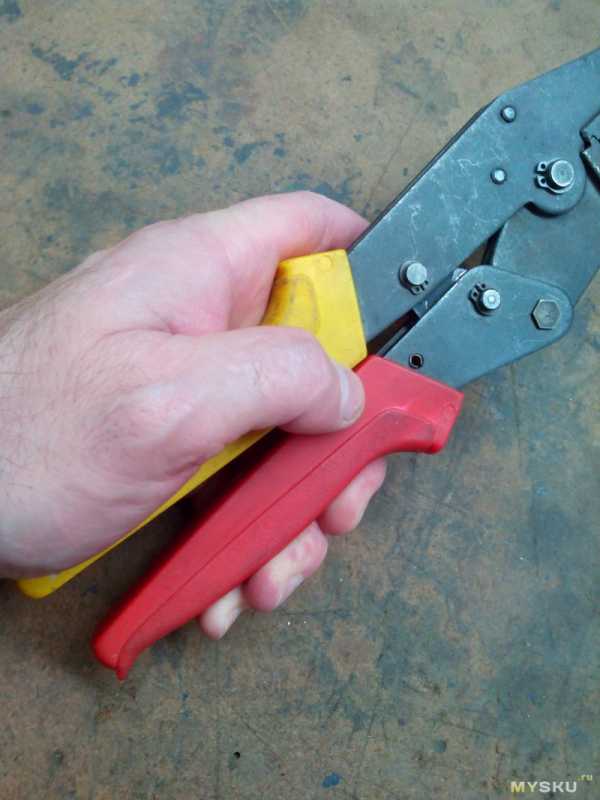

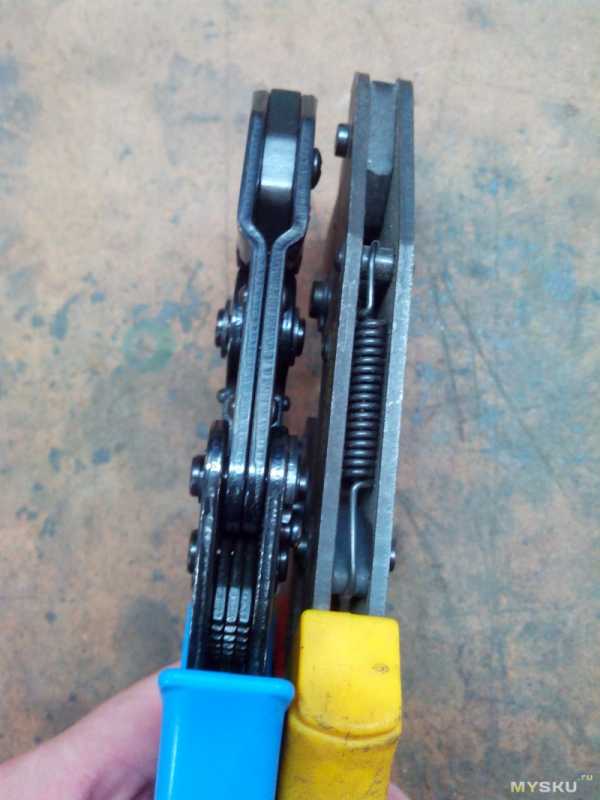

Сравним с другими( что были под рукой)
Раскрытие клещей — могло бы быть и поменьше- на пределе комфортного пользования. Но опять же руки у всех разные.
Ручки немного скользковаты, пластик не совсем гладкий — но у других удержание лучше. Опять же форма своеобразная.
Теперь по работе самих клещей. Конструкция сделана так что после срабатывания ( сброса трещетки)- еще остается зазор между ручками и их можно прожать, сомкнуть. При этом губки уже сомкнулись, но части клещей продолжат двигаться- видно есть какие-то зазоры внутри. Зачем так сделано не понял. На других клещах этого нет- ручки сомкнулись- трещетка освободилась.

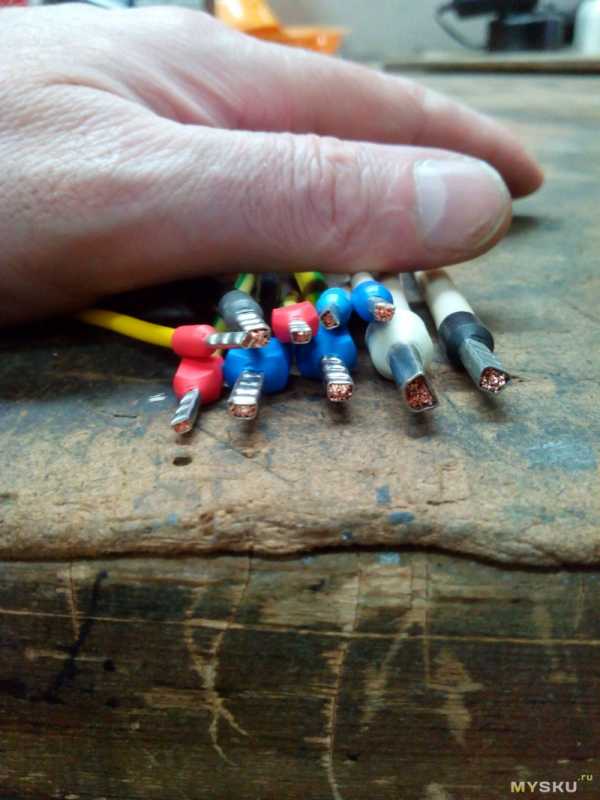

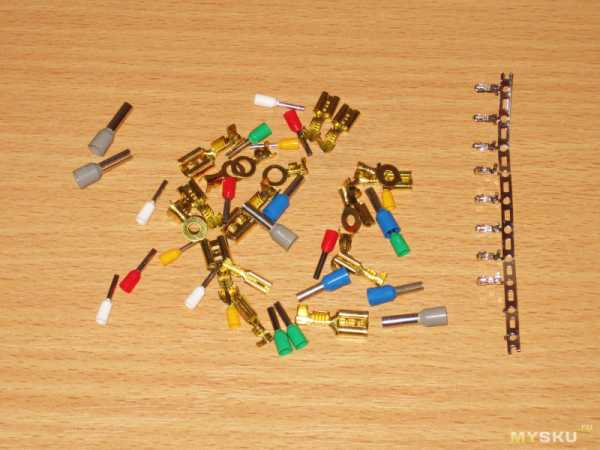

И теперь то ради чего клещи покупают. Обжал что нашлось под руками. Наконечники старался набивать плотно. Руками не снимаются — продуваются туго. Все же знают этот способ.
Наконечники и их обжатие. Сечения проводов не привожу- так как с ними не всё так просто.
Немного ниже просто выложу диаметры.

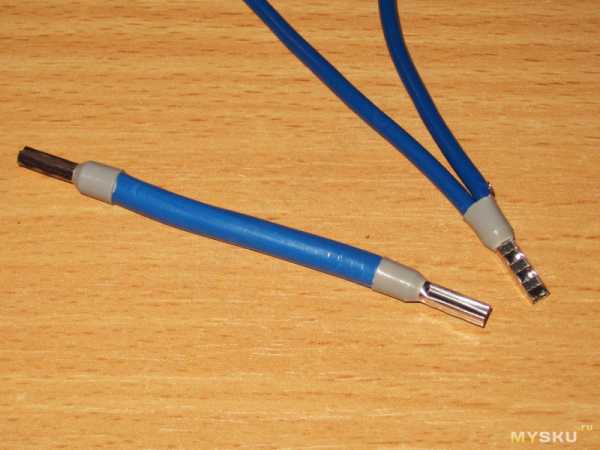

Можно рассмотреть с разных сторон обжатие, разных наконечников.
С торца. Видно что стороны не совсем одинаковые.
Теперь диаметры наконечников.
И самый тонкий снаружи.
Подведем итог: пользоваться можно, стоит дешевле чем здесь, есть сменные губки- можно купить одну основу и несколько нужных сменных губок, обжимает нормально.
Есть минусы, недочеты: скольсковатые ручки, форма ручек не совсем удачная, раскрытие ручек большеватое, люфты в конструкции. Ну и обман продавца.
mysku.ru
стриппер и кримпер, щипцы для обжима, плоскогубцы и пассатижи
Я довольно часто использую разные клеммы, хотя обычно провода к ним припаиваю, но предложили мне попробовать более удобный инструмент для этого. Причем не только сам инструмент, а набор для работы с проводами и клеммами, решил попробовать, действительно ли это удобно.На мой взгляд набор интересен именно тем, что это набор, т.е. в комплекте идет все необходимое для работы, а кроме того все это еще и упаковано в сумочку.

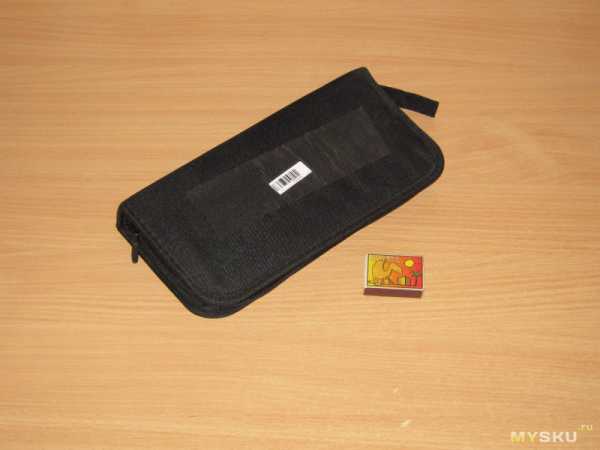

Продается он без какой либо дополнительной упаковки, просто сумка с наклеенным артикулом.
С одной стороны находится петелька, носить за нее вряд ли будет удобно, а вот повесить куда-то, вполне.
Закрывается сумка на «молнию», в закрытом состоянии бегунок находится с противоположной от петельки, стороны.
Сумочка вполне удобная, на вид достаточно прочная.
Но один недостаток я все таки обнаружил, при открывании бегунок надо довести до самого начала «молнии», делать это не очень удобно, потому при полном открывании сумки «добегает» он туда уже за счет собственно открывания.
Все, что находится в сумке, закреплено. Для дополнительных матриц предусмотрены отдельные кармашки закрывающиеся на «липучки».
Стриппер вверху фиксируется довольно тугой резинкой, внизу лента с «липучкой». справа от стриппера есть место под еще один инструмент, но оно пустует.
В процессе эксплуатации заметил, что вынимать стриппер не очень удобно. У него есть острые элементы и они могут цепляться за удерживающую его резинку.
Основной комплект поставки:
1. Стриппер (зачистка)
2. Кримпер (обжимка)
3. Двухсторонняя отвертка
4. Комплект из четырех матриц.
Также в комплект еще входит:
5. Сумка
6. Четыре запасных винтика.
Весь инструмент выполнен в черно-желтом стиле, на мой взгляд весьма похожем на Стенли, но желтый более яркий.
Жало у отвертки двухстороннее, с одной стороны «крест», с другой (точнее все остальное) шестигранник.
Крестовая отвертка теоретически может пригодится только в одном случае, у кримпера есть небольшой винтик.
А вот шестигранник может быть нужен довольно часто, он используется при замене матриц. Вынимается жало туго, у меня получилось это сделать только при помощи плоскогубцев, но думаю что это вопрос времени, разработается.
Осмотр инструмента я начну со стриппера, этот инструмент мне известен давно, хотя и в несколько другом виде.

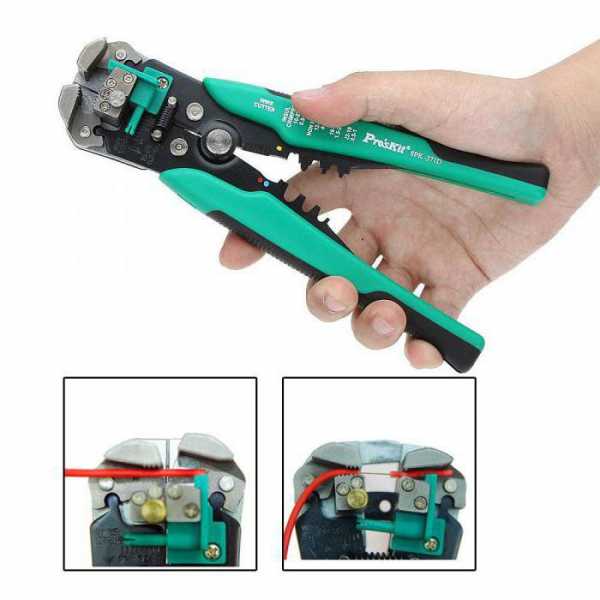

Данный инструмент используется для снятия изоляции с проводов. В принципе это можно делать ножом, бокорезами или любым острым предметом. Но стриппер обеспечивает более стабильный результат, особенно если изоляция толстая, а жилы тонкие. Больше подходит для работы с многожильными проводами, хотя справляется и с моножилой.
Помимо собственно снятия изоляции данный инструмент может работать как простенькая замена для обжимки (кримпера), но довольно простенькая, так как результат будет хуже, да и работать неудобно.
Также чуть выше присутствует нож для обрезки провода, работает, но лезвие является одним целым с ручками, потому если затупится, то сменить не выйдет.
Данный инструмент явно сложнее ножа или бокорезов.
На фото виден небольшой регулировочный винт, он позволяет изменять силу прижима губок, но если честно, большой разницы я не ощутил, наибольшее влияние он оказывает при работе с тонкими до 0.75мм, проводами.
При вращении вправо увеличивается сила прижима и инструмент лучше снимает изоляцию с тонких проводов.
Если вместе с изоляцией инструмент срезает и несколько жил, то вращением влево надо уменьшить силу прижима.
Обратная часть закрыта пластмассовыми накладками.

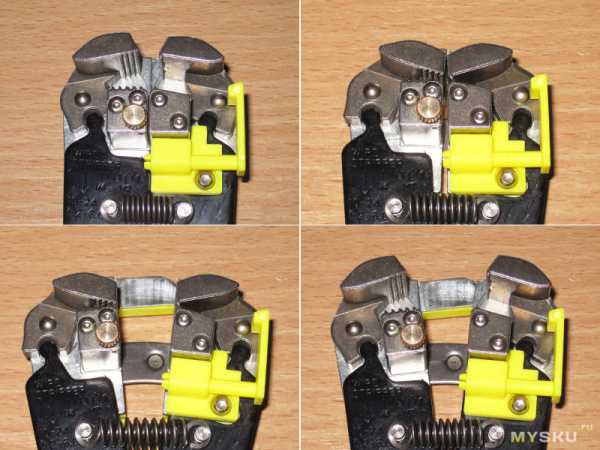

Процесс работы стандартен для этого класса инструмента и включает в себя следующую последовательность операций.
1. Открыто, ручки в свободном положении.
2. Зажим провода и надрезание изоляции
3. Стягивание изоляции с провода
4. Открыто, ручки в сжатом положении, зачищенный провод можно вынимать.
Кроме регулировки силы прижима есть еще особенность, губки, которые удерживают провод, имеют разную насечку, кроме того, толее тонкие провода укладываются глубже, толстые ближе к краю.
Примеры работы с проводами разного сечения, из описания в магазине, на мой взгляд показано довольно наглядно.

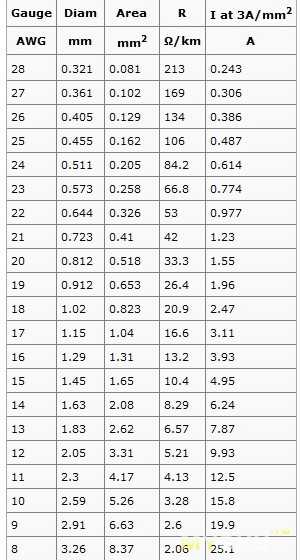

Кстати, насчет сечения. Думаю многие знают, что наряду с привычными нам мм применяют и систему AWG, где в отличии от нашего стандарта чем больше номер, тем тоньше провод. Обусловлено это тем, что AWG это количество ступеней протяжек провода через фильеру, и называется — калибр. AWG1 это 7.35мм или 42.4мм.кв. AWG0 — 8.25мм или 53.5мм.кв, но существует и к примеру AWG000 — 11.7мм или 107мм.кв.
В качестве напоминалки я немного обрезал полную табличку, так как примерно в этом диапазоне может работать инструмент. В табличке указан диаметр жилы, ее сечение, сопротивление на 1км длины и максимальный ток из расчета 3А.мм (используется для обмоточных проводов).
Ступени процесса зачистки провода на примере провода сечением 2.5мм.кв.
Выше вы видели что я упирал провод в ограничитель длины зачистки, но инструмент позволяет зачищать провод в любом месте, для этого ограничитель следует повернуть так, как показано на третьем фото.
Почти в самом начале я писал, что пользуюсь подобным инструментом много лет. Да, у меня есть отечественный вариант стриппера, и хотя он имеет совсем другую конструкцию, но функционально одно и то же.
В правильном стриппере ключевым является последовательность процесса и отпускание провода в конце операции. Здесь за это отвечает пружинный механизм и такой вот автоматический переключатель. Правда есть нюанс, если провод тонкий, то срабатывает он не всегда.

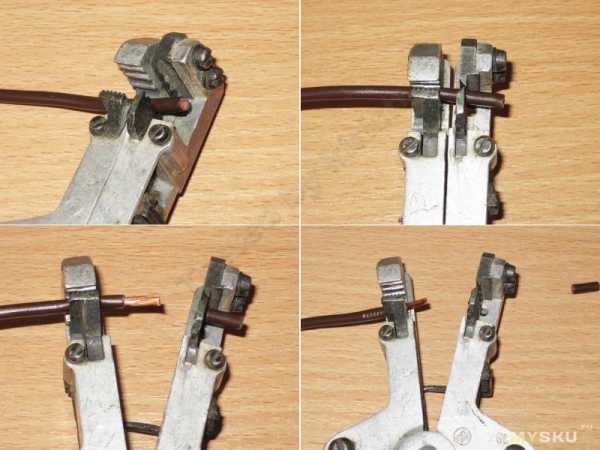

В отличии от обозреваемого варианта, здесь применен нож с заранее сформированными диаметрами.
Но сам процесс зачистки выглядит почти таким же образом.
1. Прорезание изоляции
2. Зажимание остальной части провода.
3. Снятие изоляции.
4. Отпускаем провод, все.

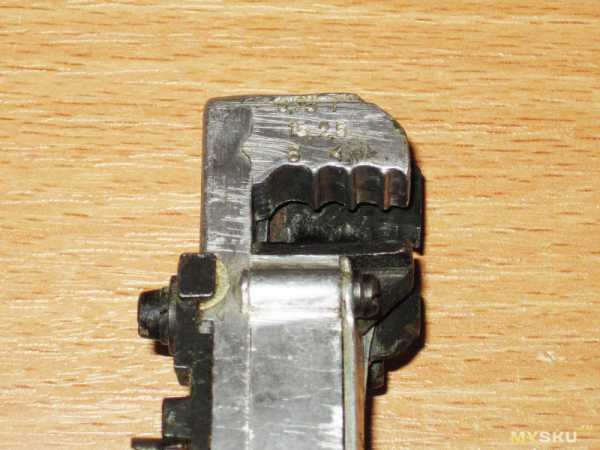

Перед тем, как показать в работе, отвлекусь, на одной из сторон отмечены сечения проводов.
Видно их не все, да и расположение далеко от логичного, но по идее места соответствуют:
1. 6мм
2. 4мм
3. 1.5-2.5мм
4. 0.75-1мм
На самом деле в тесте я 2.5мм провод вставлял в отверстие для провода 4мм, потому как если вставить его в отверстие 1.5-2.5, то инструмент немного подрезает жилы проводов.
Также и с обозреваемым вариантом, можно много раз описывать процесс, но на практике вы поймете быстрее.
В работе.
Результат. Вверху старый стриппер, внизу новый. На фото видно отличие принципа надрезания изоляции, у нашего варианта обрезка более ровная, у обозреваемого чуть похожа на букву U.

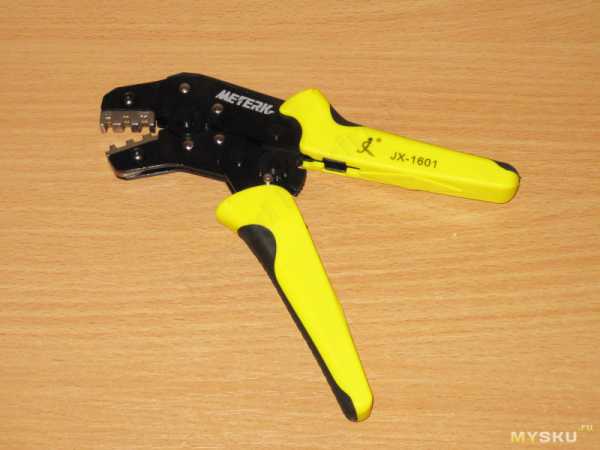

Теперь перейду к кримперу (обжимке). Вообще у меня в хозяйстве есть несколько крипмеров, пара под разъемы RJ и один под BNC. Самым удобным для меня оказался средний, хотя и выглядит проще остальных.
Когда увидел этот инструмент, то первая ассоциация — Тиранозавр 🙂
Здесь есть трещотка (храповый механизм), фиксирующая механизм в промежуточных положениях, когда инструмент дожат до конца, то она отщелкивается и он опять открывается. Чтобы перевести инструмент в «походное» состояние, надо просто не дощелкивать до крайнего положения.
Механизм полностью металлический, да и сам металл довольно толстый.

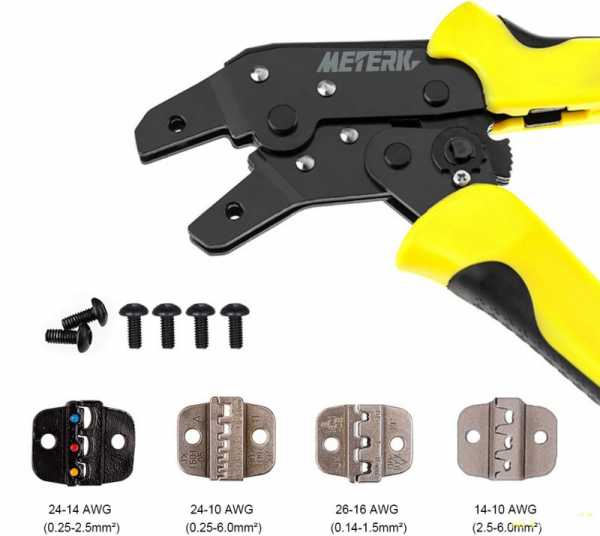

Одна из матриц установлена изначально, три остальные лежат в кармашках. Верхняя половинка матрицы вставляется легко, а вот нижняя с большим натягом.

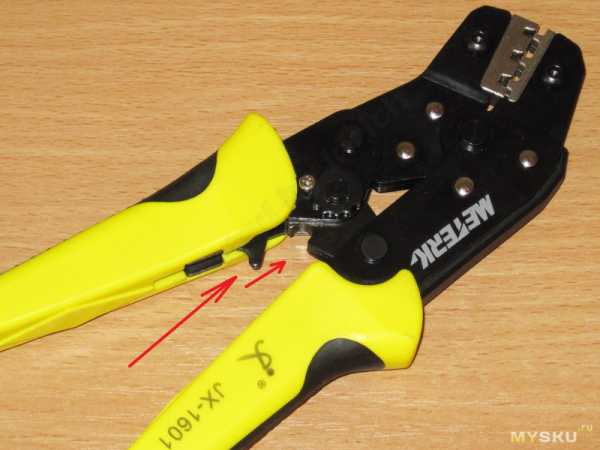

Единственное, что мне не очень понравилось, это пластмассовая накладка по верхнему торцу, есть чувство что она может когда нибудь просто слететь и потеряться.
Зубья храпового механизма кримпера, именно они формируют «ступени» при сжатии ручек.
В процессе работы возможна ситуация, когда у вас не получится довести ручки до момента «отсечки» и инструмент заклинит. В такой ситуации надо при помощи чего нибудь (например отвертки) отжать язычок в сторону указанную стрелкой, после щелчка механизм разблокируется.
Комплект кримпера состоит из собственно самого инструмента, четырех матриц и шести винтов. Одна из матриц, а также два винта, уже установлены, остальное лежит в кармашках сумки.
Попробую расписать назначение матриц своими словами, но так как я мало работал с подобным инструментом, то могу где-то и ошибиться.
Для начала 1601-1.
Используется при работе с изолированными наконечниками, например такими (маркировка НВИ), как показано на фото. Изначально я думал, что цвета соответствуют размеру контакта, но судя по фото, это не так. У матрицы самый большой размер — синий, а на фото клемм — желтый.
Матрица JX 1601-06.
Для меня скорее всего будет одной из самый часто используемых, применяется для оконцевания многожильных проводов при помощи таких наконечников, они называется НШВИ.
В качестве вспомогательной информации табличка с соответствием калибра обжимаемого провода и диаметра наконечника.
Вообще, на мой взгляд, для подобных наконечников правильнее использовать другой тип кримпера, но он менее универсален, потому здесь надо выбирать, что будет использоваться в работе.
Матрица JX 1601-08

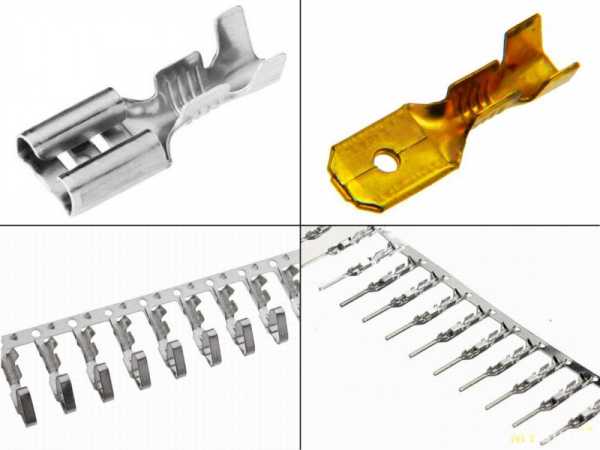

Данная матрица рассчитана на работу с плоскими или небольшими клеммами подобного типа.
Насчет второго варианта (фото 3 и 4) я уверен не до конца, так как в одних источниках указано применять матрицу JX 1601-08, в других — JX 2546.
Ну и четвертый тип, в моем случае скорее всего будет использоваться реже всего.
Матрица JX 2546
Данный тип матрицы предназначен для «трубчатых» контактов. К примеру подобные контакты используются в разъемах питания жестких дисков «старого» типа, в народе обычно именуются Molex, хотя Молекс это название фирмы производителя.
Для примера тип разъемов н фото — NLSG-T и NLSW-T
На странице магазина также есть довольно удобная и понятная картинка, что и зачем надо применять. Вообще описание инструмента приятно удивило, за это небольшой плюсик.
Конечно же немного экспериментов. Для этого я собрал небольшую кучку разного всякого, правда есть дома еще клеммы с пластмассовой изоляцией, как я показывал в примерах к первой матрице, но видно хорошо спрятал.
С самыми мелкими клеммами тяжело. Во первых они короткие и их просто неудобно обжимать, да и результат не всегда предсказуем, бывает нормально, бывает фиксатор провода выгнет как-то не так. Думаю в данном случае проблема больше в отсутствии практики, но возможно и сам инструмент не очень подходит.

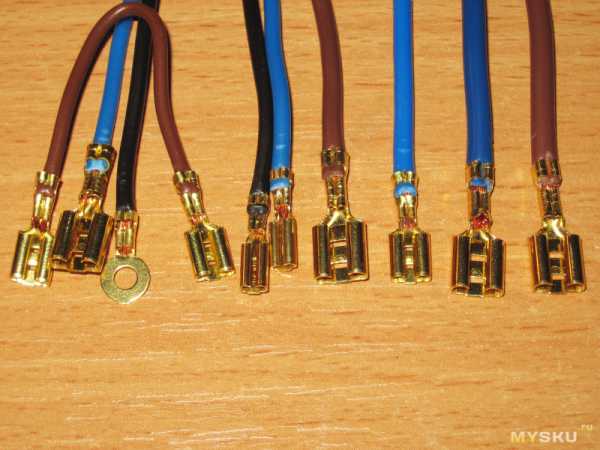

После перехода на более крупные клеммы все стало куда красивее, по крайней мере мне нравится. Правда обжимать надо еще приловчиться, я сначала немного прижимал клемму, потом вставлял провод и дожимал.
Ну а такие наконечники идут вообще на ура, четко, быстро, крепко.
Кабель сечением 4мм сходу дома не нашел, потому экспериментировал с кабелем 6мм, но вырезал несколько «лишних» жил, а также попробовал обжать два по 1.5мм.
Для второго случая существуют специальные клеммы, двойные, но таких у меня нет.
Еще пример обжима наконечников.
В процессе даже немного увлекся, расстраивали только самые мелкие клеммы, остальные куда интереснее.
На этом все, подведу краткое резюме.
Преимущества.
Наличие сумки в комплекте
Много вариантов обжимаемых клемм.
Крепкая конструкция.
Недостатки
Сложности с обжимом мелких клемм
Не совсем удобно вынимать стриппер из сумки, тугая резинка.
Мое мнение. Инструмент в общем понравился, присутствуют мелкие нюансы типа тугой резинки и проблем с обжимом мелких клемм. Ну возможно еще не очень понравилось то, что одна из матриц (нижняя) входит довольно туго, но возможно так задумано.
Из плюсов отмечу действительно большую функциональность комплекта, а также то, что в комплекте идет сумка и все это не будет болтаться в ящике с инструментом.
Менеджер для обзора дал купон HXFMTT4 с ним цена выходит $28.99, на мой личный взгляд вполне адекватно за этот комплект.
На этом все, надеюсь что обзор был полезен.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
mysku.ru
Инструмент. Клещи обжимные для наконечников
Обжимные клещи – инструмент, обеспечивающий надежное сращивание проводов внутри гильзы или соединения кабеля с наконечником путем опрессовки. Применение этого инструмента в деятельности электриков увеличивает скорость и качество работ, в отличие от скручивания проводов и обжима плоскогубцами. Пользоваться ими могут не только профессионалы, но и любители, так как клещи просты в использовании.
В каких случаях нужен обжим?
Особенно удобно пользоваться клещами обжимными для наконечников, если нужно соединить два многожильных провода, потому что если просто зажать неопрессованный кабель в клеммы, то со временем жилы утрамбуются, между ними появится зазор, некоторые проводки повредятся и контакт станет слабее. Клещи обжимные для наконечников обеспечат прочное скрепление жил, таким образом исчезает необходимость пользоваться одножильными проводами при прокладке силовой электропроводки.
Часто бывает так, что многожильные провода с необработанными концами прикручиваются к клеммам. Происходит повреждение нескольких жил, а оставшиеся проводки не могут обеспечить качественный контакт и обгорают при большой нагрузке. Например, при включении УЗО в распределительных коробках. Чтобы этого не происходило, нужно надевать наконечники и зажимать их пресс-клещами (кримперами).
Что такое опрессовка и зачем она нужна?
Опрессовка – это механическое сдавливание проводов с целью увеличить проводимость электрического тока между элементами цепи без перегрева. Такой процесс уменьшает вероятность короткого замыкания и обгорания контактов. Еще не так давно эталоном качества соединения была скрутка и пайка. Этот способ обеспечивал монолитность и минимальное сопротивление контакта, но был достаточно трудоемким. Его место стремительно начала занимать опрессовка, которая ощутимо экономит время, не уступает по надежности, а по аккуратности выигрывает традиционный метод облуживания.
Изолированные наконечники
НШВИ используются для обработки концов многожильных кабелей для подключения УЗО, электросчетчиков, клеммных колодок. Аббревиатура соответствует – наконечник штыревой втулочный изолированный. Иначе говоря – это штуцер для многожильного кабеля, приготовленного для установки в клемму путем закручивания винтом. Не допускается применение таких штуцеров для жестких одножильных кабелей – для них существуют неизолированные колпачки. Для сжатия применяются обжимные клещи для изолированных наконечников.
Двухпрофильными губками одновременно сдавливается электропроводящая часть и токоизолированная. Если к прибору нужно подключить 2 провода в одну закручиваемую клемму, то нужно взять НШВИ-2. У него больше ширина изоляционной юбки, предназначенной на два провода. Потребность возникает, когда подключают защитные автоматы или розетки в электрическом щите. Обжим производится идентично, как и в случае с одним кабелем.
Подбор наконечников происходит соответственно толщине шнура. Зачищенные провода должны легко помещаться в паз, но не колебаться в нем. Это залог эффективного контакта после сдавливания. Размеры втулок соответствуют цветам изоляционных юбок, и точке на клещах обжимных. Для наконечников, например красного цвета, подходят провода с диаметром сечения 1 мм и вставляются в матрицу кримпера под красной точкой.
КВТ – это один из стандартов кабельных наконечников. Медные, луженые, предназначены для обработки проводов. Обжимаются посредством гидравлических обжимных клещей. Для наконечников КВТ можно найти применение в изготовлении шин заземления.
Подготовка кабеля к опрессовке
Перед обжимом проводят следующие работы:
- Зачистите жилы от изоляции в соответствии с длиной электропроводимой части наконечника. Предпочтительно использовать предназначенный для этого инструмент “стриппер” – это обжимные клещи для наконечников с возможностью снятия изоляционного слоя для ровной зачистки без повреждения волокон.
- Острым ножом аккуратно счистите лак с оголенных концов. Обработайте специальной контактной смазкой для уменьшения трения и сохранения целостности волокон при обжиме.
- Вставьте провод в наконечник так, чтобы мелкие проводки все вошли в гнездо и не загнулись. Скручивать, как это делается при облуживании, не надо. Так как при последующем обжиме жилы передавят друг друга и повредятся, следовательно, снизится электропроводность. Можно лишь слегка соединить пальцами, не нарушая параллельности.
- Подберите втулку по толщине сечения.
- Поместите наконечник на губки обжимных клещей. Для колпачков конкретного цвета соблюдать соответствующую цветовую отметку на инструменте. Например, сжатие желтого наконечника производить выемкой матрицы, обозначенной таким же цветом.
Как грамотно произвести опрессовку
Для получения качественного обжима нужно придерживаться правил:
- Удерживайте кабель в гнезде во время сдавливания клещами, чтобы провода не вылезли из втулки.
- Сжимайте ручки инструмента до сработки храпового устройства. Он нужен для предотвращения разжимания ручек. В случае ошибки храповик нужно деблокировать, вынуть наконечник из губок инструмента, отрезать брак и начать работу снова.
- Пользуясь инструментом без храпового механизма, контролируйте зажим с помощью рук, слегка двигая провода. При хорошем обжиме жилы не болтаются в гнезде.
- Сдавливайте сначала металлическую часть наконечника, а затем изоляционную, если используется инструмент с одноконтурной матрицей.
Проверить качество обжима можно, потянув руками провод из гнезда. Он должен сидеть крепко.
Сращивание кабелей гильзами
Если необходимо соединить два электрических провода, используется гильза, в которой скрепляются концы двух кабелей способом опрессовки. Использование гильз обеспечивает отличный электрический контакт и большую механическую прочность. Для выполнения этой задачи используются обжимные клещи для гильзовых наконечников.
Этим инструментом можно обжать гильзу по всей длине за несколько приемов, на сколько позволяет ширина матрицы и размер гильзы. Материал гильзы должен быть такой же, как у кабеля. Например, медные провода скрепляются только гильзой из такого же металла, с алюминиевыми аналогично. Если необходимо соединить медный и алюминиевый кабели на встык, то используется алюмомедная гильза.Обжим производится двумя методами:
- точечное вдавливание;
- сплошное обжатие.
При подготовке концов кабелей применяется контактная смазка для предотвращения окисления металлов, к тому же алюминиевые провода следует зачистить для удаления образовавшейся пленки.
Фигурным прессом провода обжимаются до круглой формы, после этого вставляются в гильзу до упора. Соединения бывают либо встык, когда провода направлены в противоположную друг от друга сторону, либо как наконечник, когда кабели смотрят в одну сторону. Инструменты для сплошного обжатия не подходят для случая контакта встык, так как после опрессовки невозможно будет снять клещи с провода.
После обжатия место контакта подлежит изоляции термоусадочной трубкой. Необходимо заранее одеть ее на кабель и переместить на сдавленную гильзу, подвергнуть нагреванию для усадки. Допускается использовать изоленту.
Гильзы с большим сечением
Массивные гильзы очень тяжело обтягивать с помощью обжимных клещей. Для гильзовых наконечников 95 мм2 и больше пользуются гидравлическими прессами. В них работа рук усиливается с поддержкой гидросистемы.
Распространенные оплошности при опрессовке
Новички в профессии или любители часто допускают типичные промахи:
- Внутренний диаметр гильзы меньше, чем у провода. Чтобы поместить подобный провод в гильзу, производят чрезмерное сдавливание кабеля, что приводит к разрушению жил. Следовательно, повышается сопротивление.
- Сечение гильзы намного толще кабеля. Это способствует слабому контакту, не поможет даже в несколько раз сложить провода, так как уменьшится механическая надежность.
- Короткая гильза. Когда, в целях экономии, разрезают целую гильзу пополам. Это повлечет увеличение сопротивления и непрочное обжатие из-за малой площади сдавливания.
Использование молотка и плоскогубцев для сжатия разрушит гильзу и сам провод. Необходимо применять клещи обжимные для кабельных наконечников, они максимально облегчают труд.
fb.ru
