Обрывной резистор: Что такое разрывной резистор и какую функцию он выполняет | Электронные схемы

Содержание

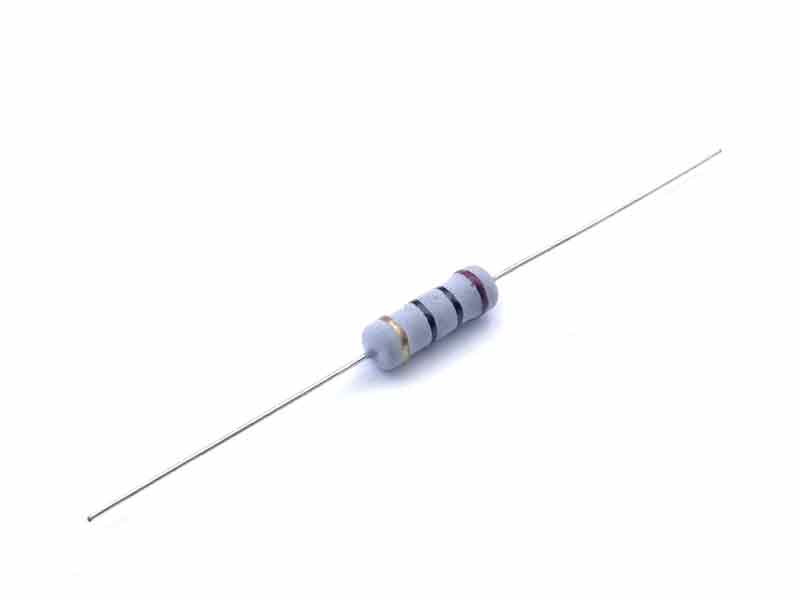

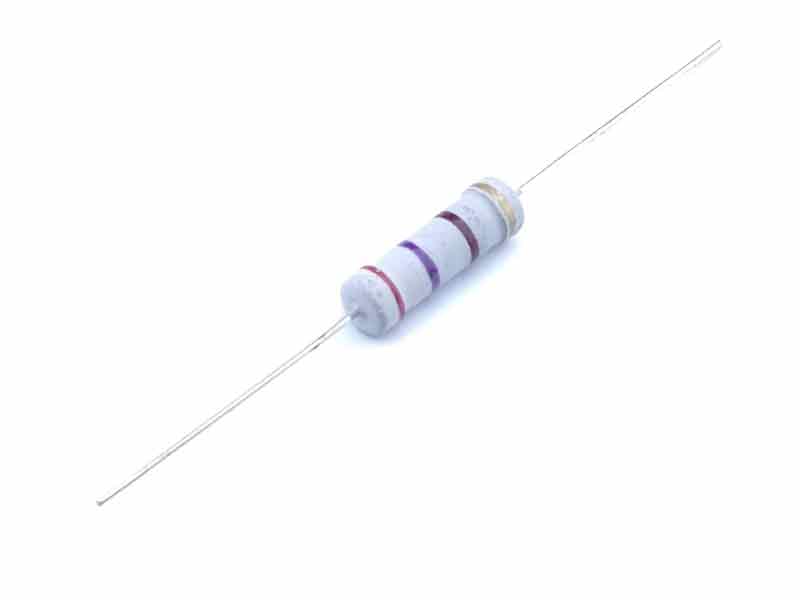

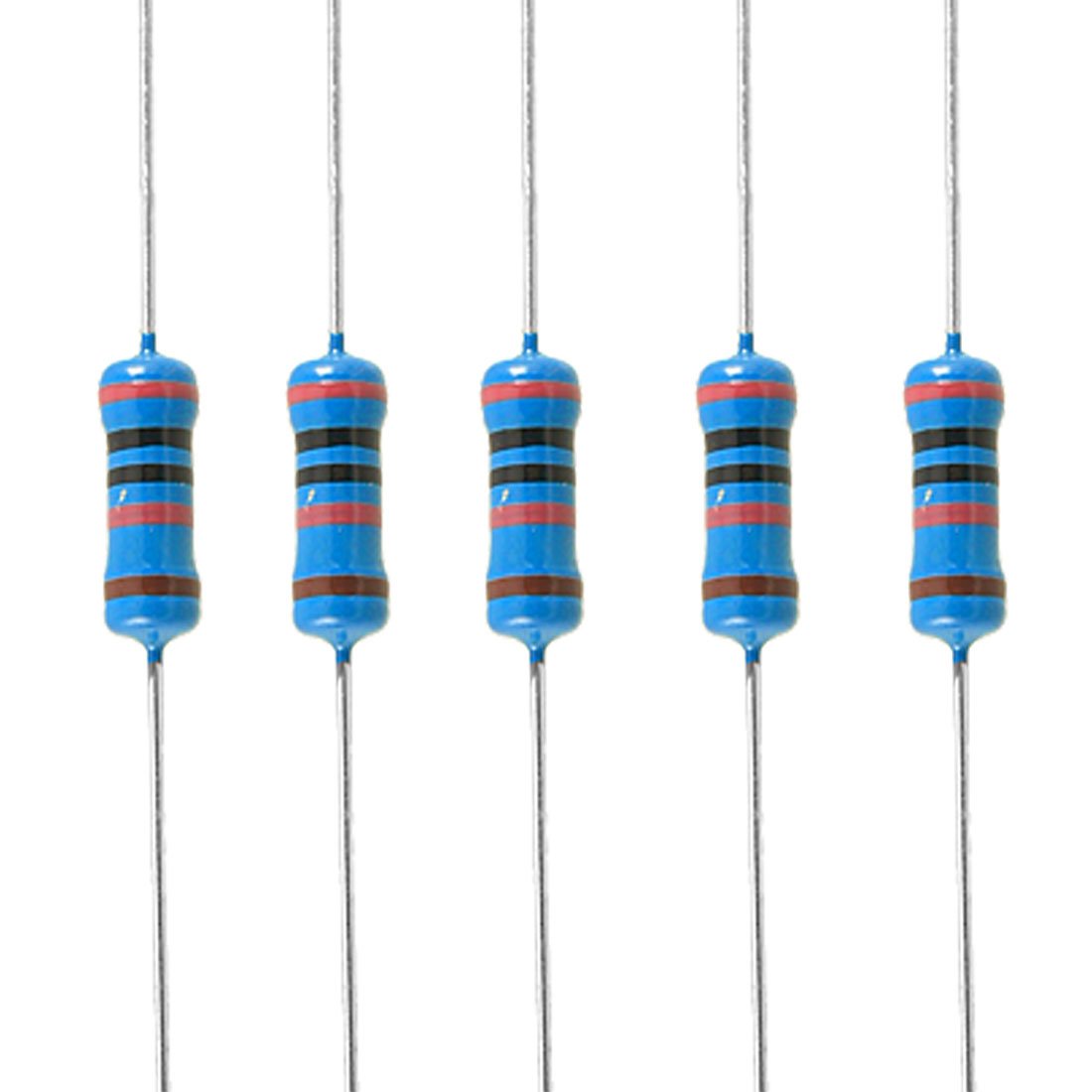

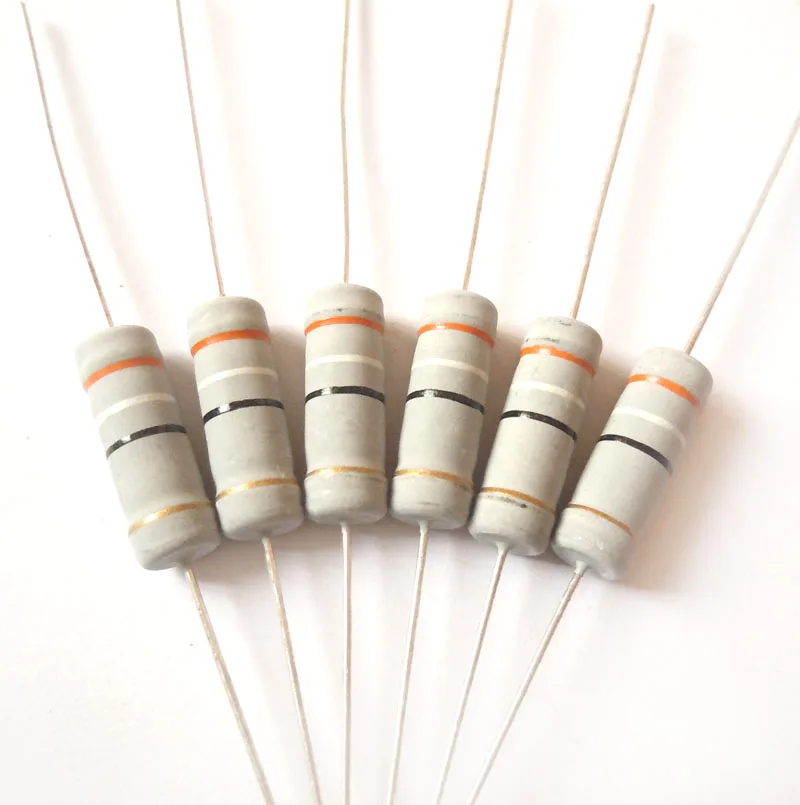

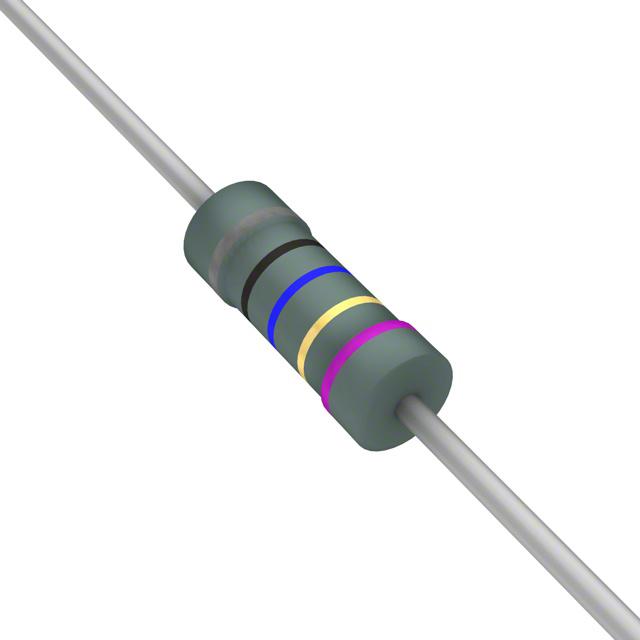

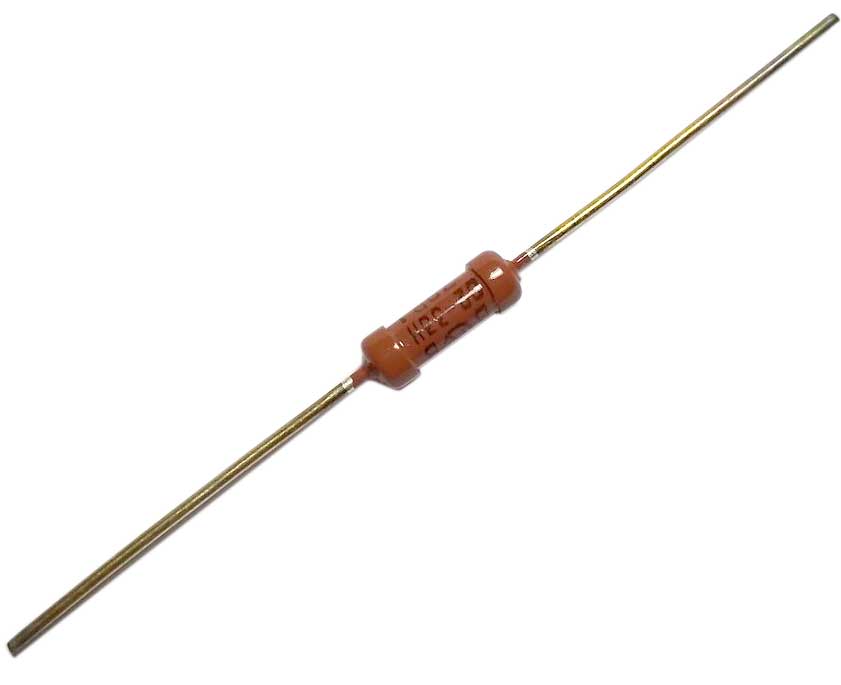

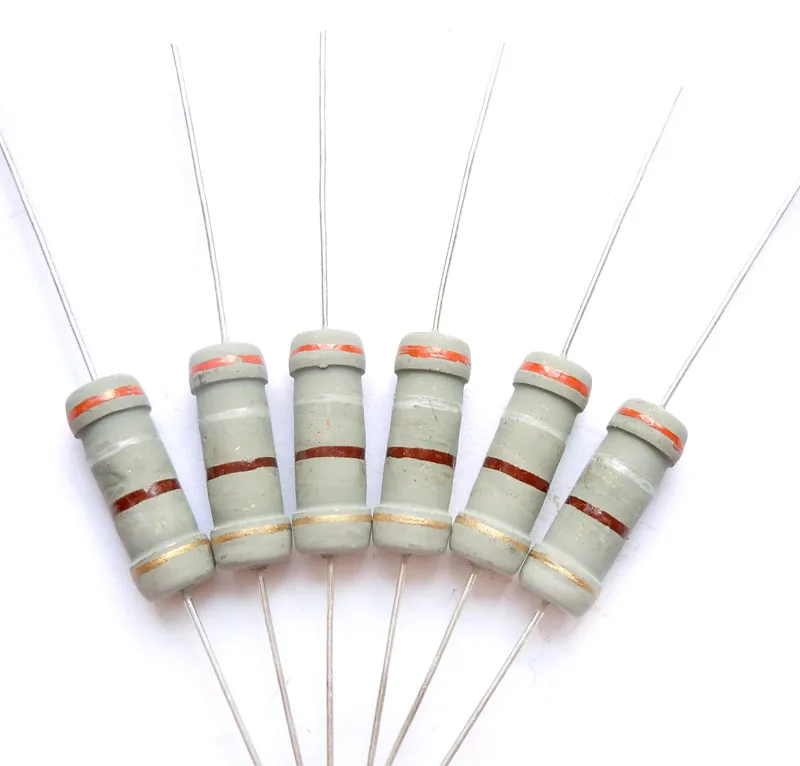

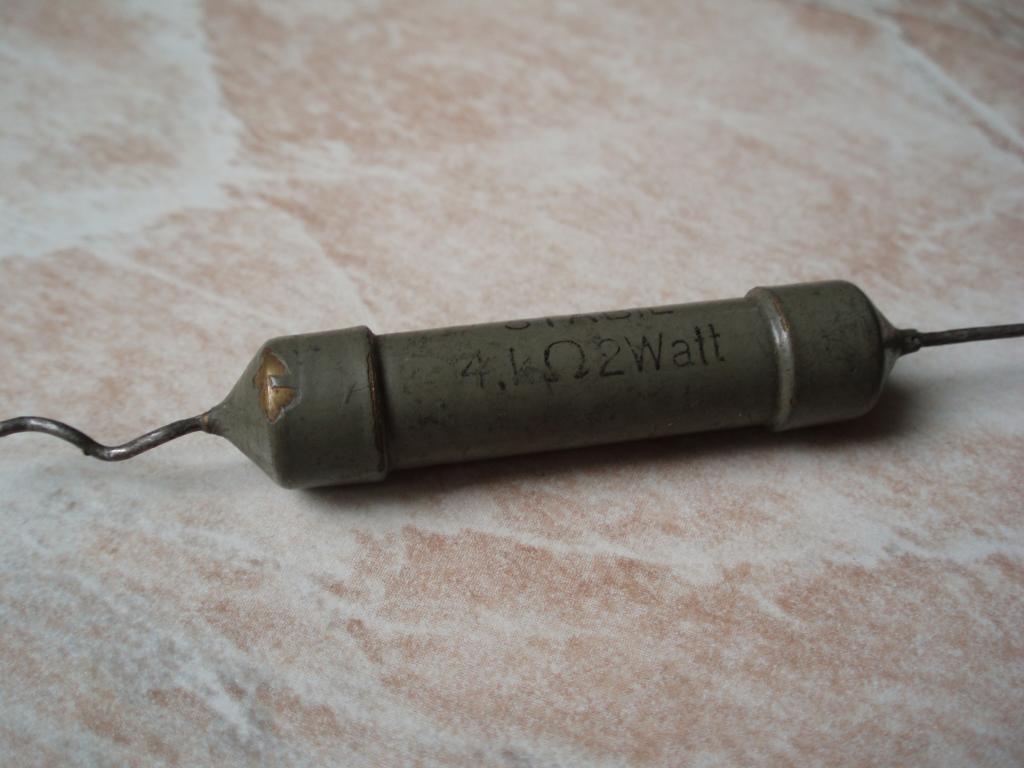

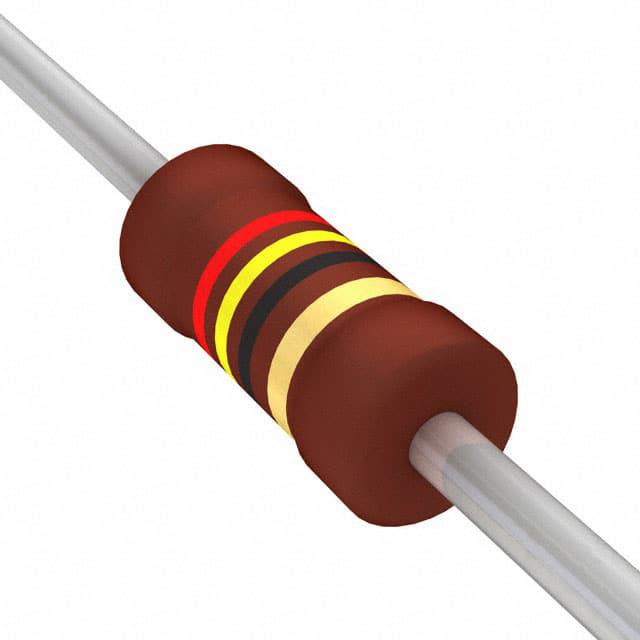

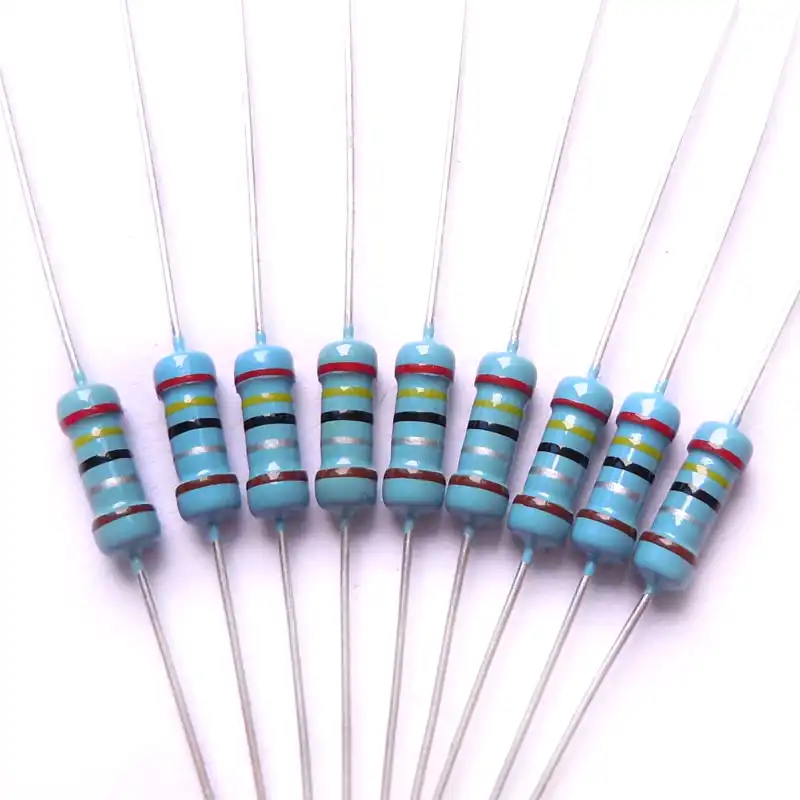

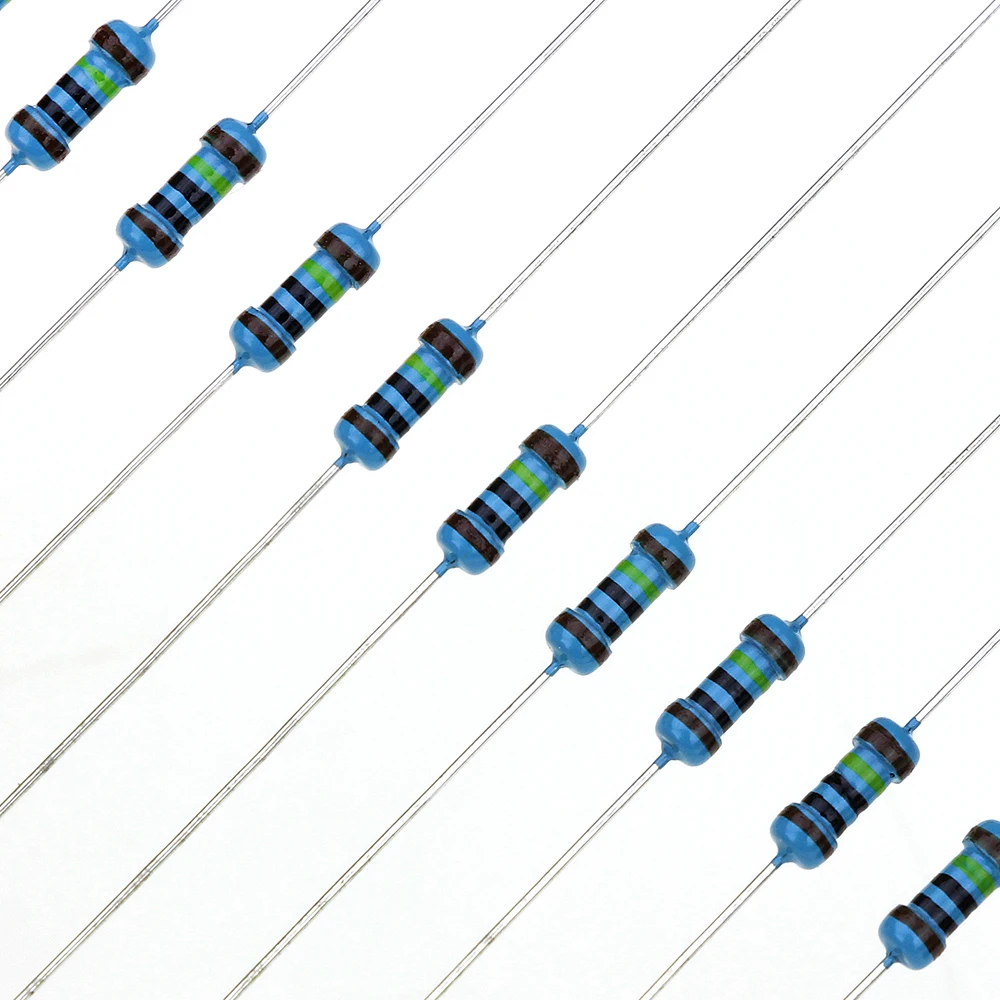

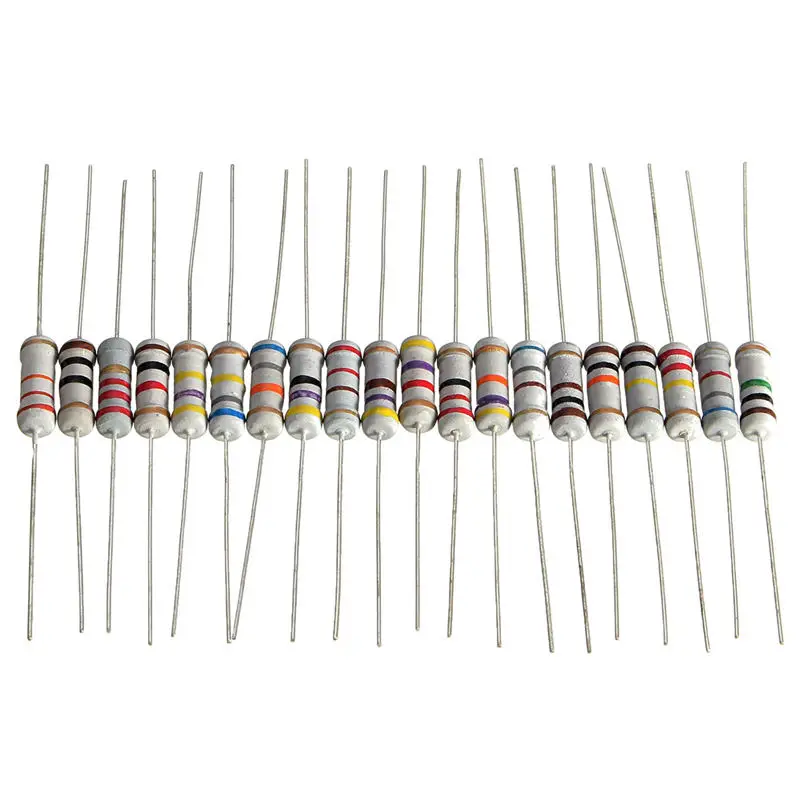

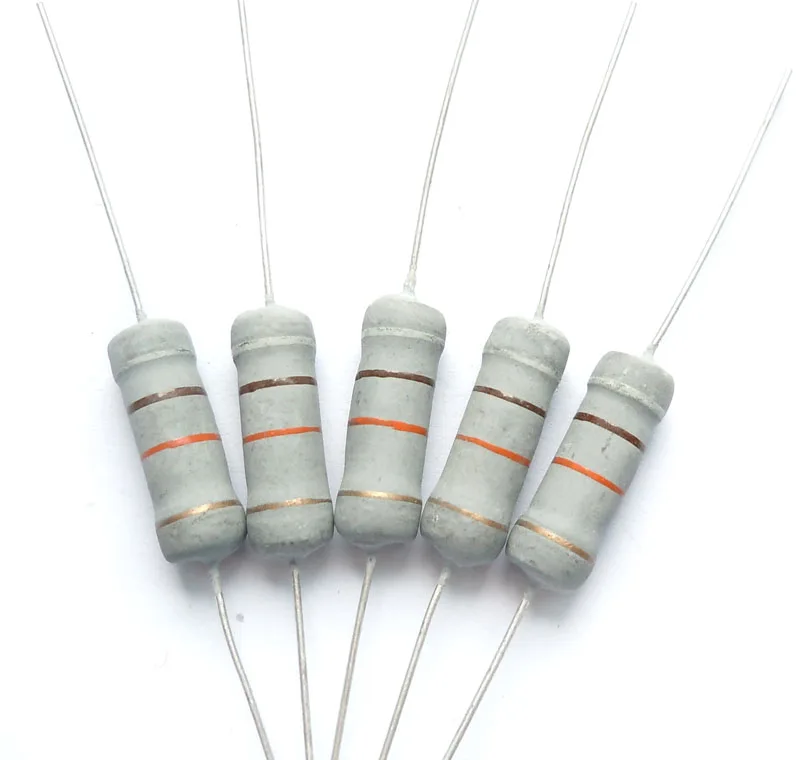

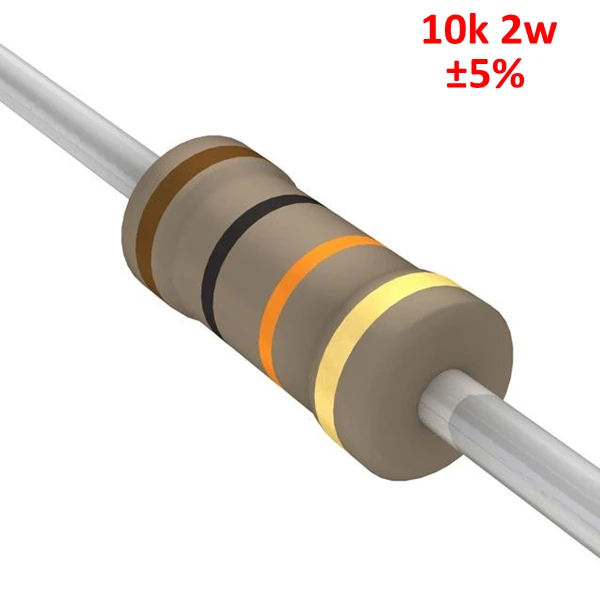

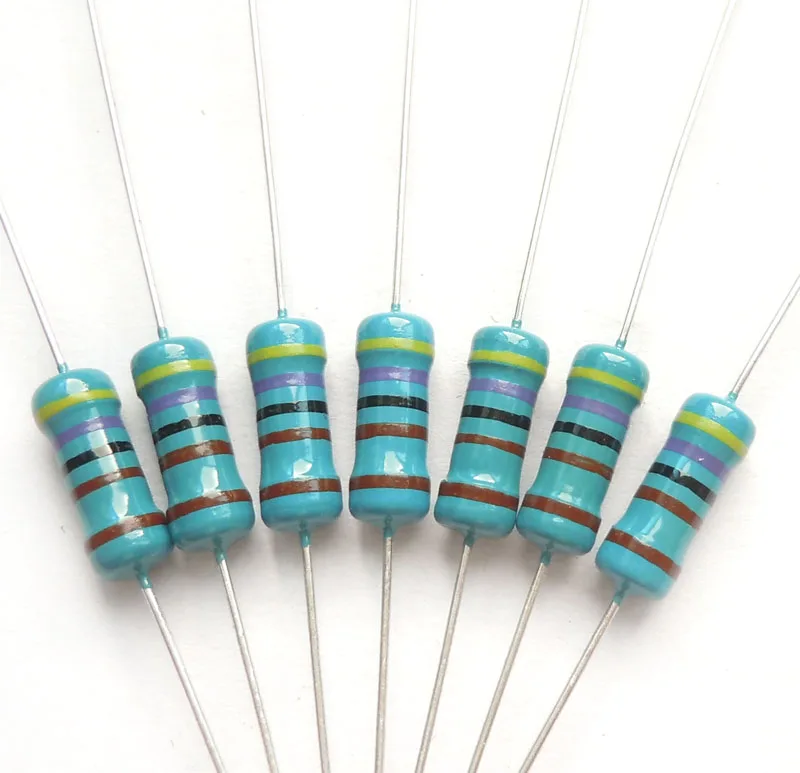

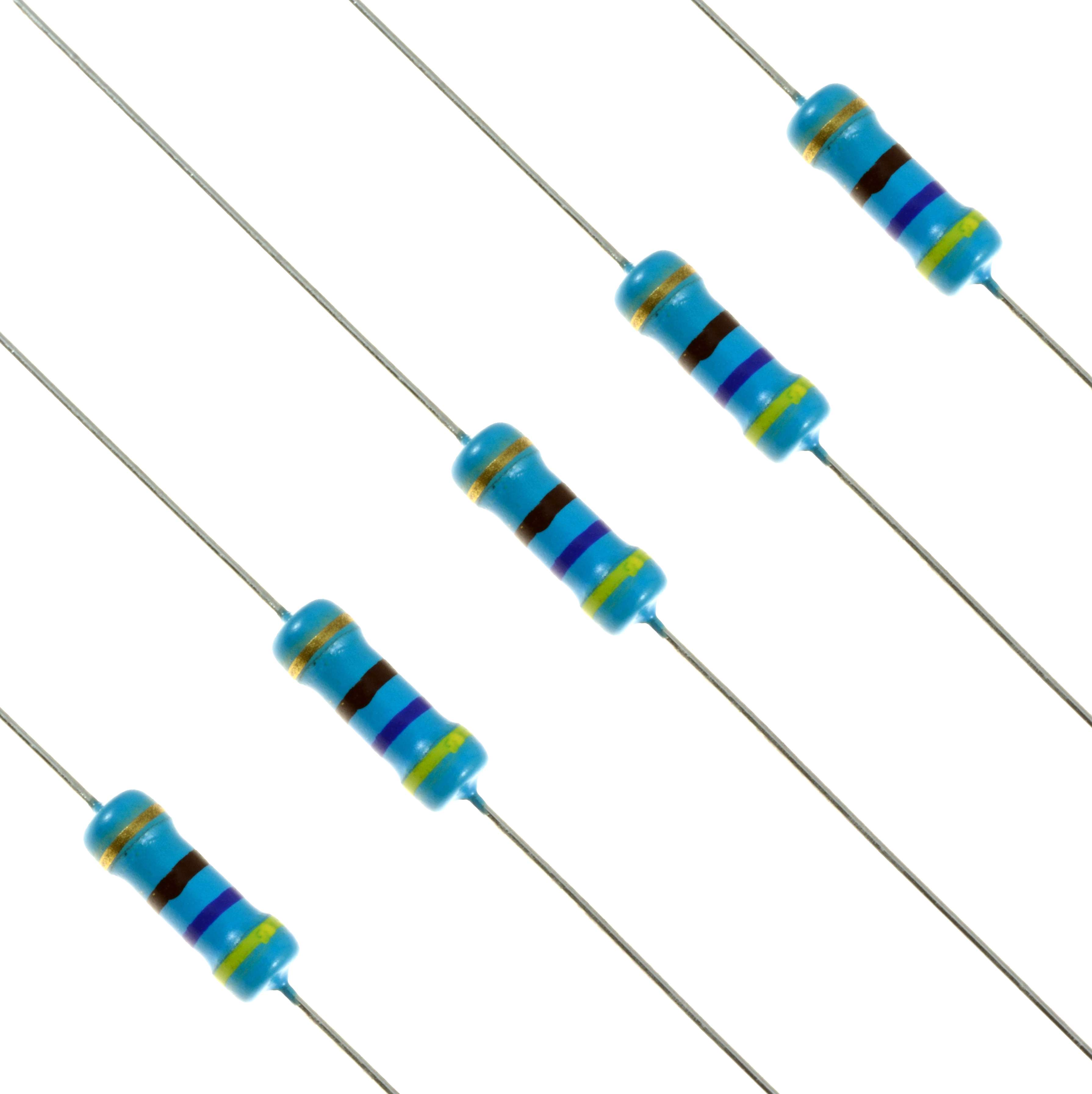

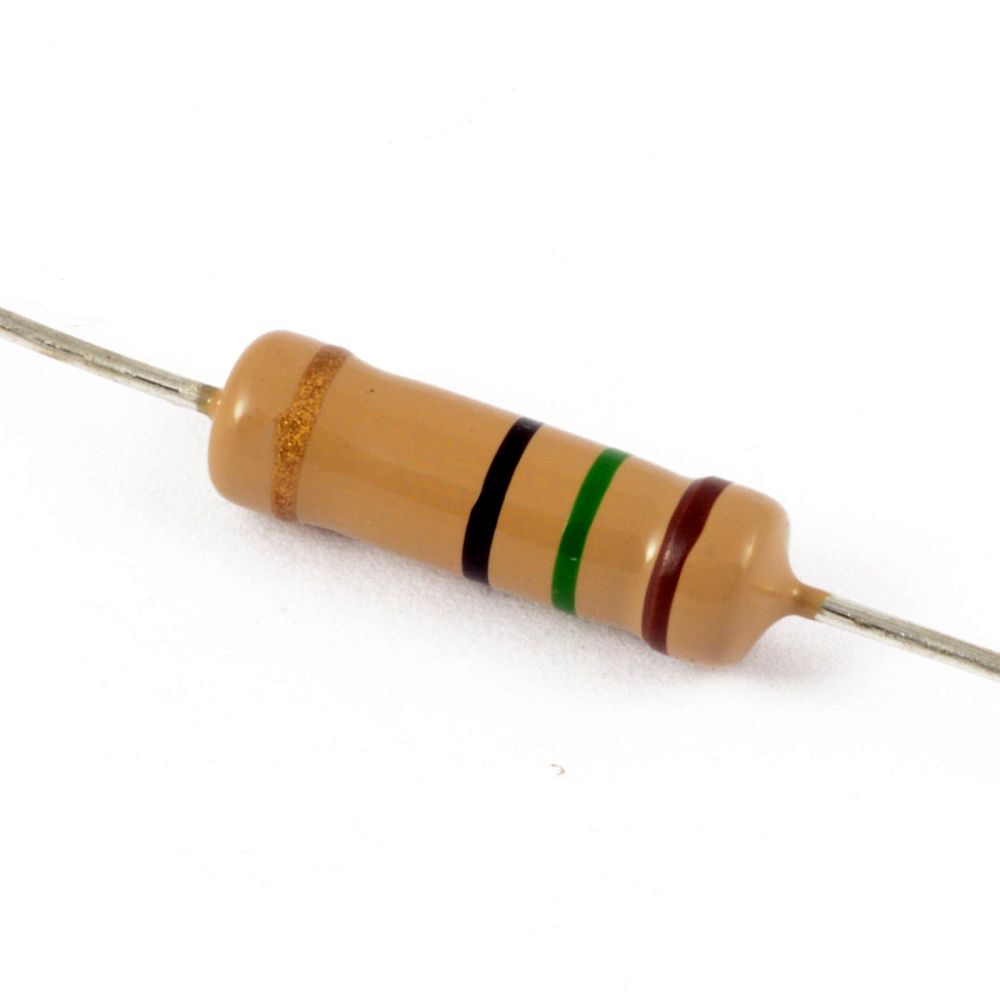

Резистор 5Вт 1.8 Ом 5%

Описание товара Резистор 5Вт 1.8 Ом 5% Особенности резистора 5Вт 1.8 Ом 5%

Резистор имеет мощность 5Вт и сопротивление 1.8 Ом при отклонении 5% и может применяться в цепях переменного, постоянного и импульсного тока. Активное сопротивление этого резистора не меняется в зависимости от частоты в отличие от конденсаторов и катушек индуктивности. Чтобы резистор успешно проработал весь срок службы, необходимо предварительно рассчитать максимальный ток, проходящий через резистор следующим образом. I2=P/R, где P-мощность резистора в Ваттах, R-сопротивление в Омах. Извлекая квадратный корень из результатов деления, получаем максимальное значение тока, при котором резистор может работать без разрушения. При превышении этого значения резистор перегреется и может безвозвратно выйти из строя.

Замена резистора. Заменить резистор 5Вт 1.8 Ом 5% придется в случае выхода из строя по причине превышения допустимой мощности или подаваемого напряжения.

При замене резистора необходимо исходить из следующих ограничений. Если монтаж электронных компонентов на печатной плате очень плотный, то не стоит заменять резистор с таким же сопротивлением, но на большую мощность – он может просто не поместиться. Если же места достаточно, можно резистор заменить на другой с таким же сопротивлением, но более высокой мощности. Точность заменяющего резистора должна быть не меньше, чем у заменяемого. Если есть резисторы другого номинала, то можно резистор заменить путем соединения двух или более резисторов. При последовательном соединении нескольких резисторов, суммарное сопротивление вычисляется по формуле: R= R1+ R2+ R3…. Если вы заменяете резистор путем параллельного соединения других резисторов, то формула для расчета следующая: 1/R=1/R1+1/R2+1/R3+…

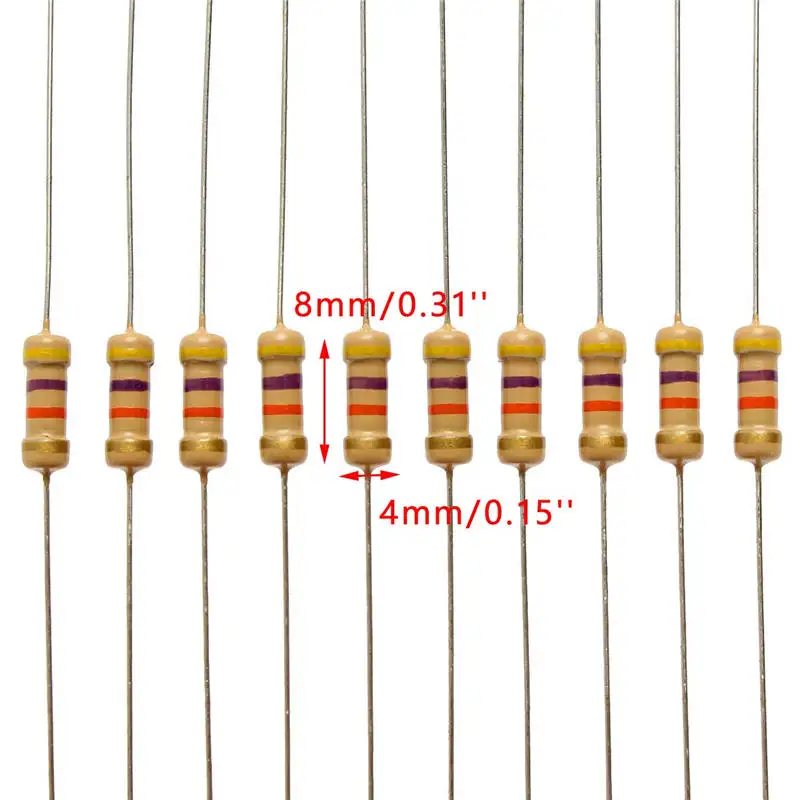

Монтаж резистора. Монтаж выводного резистора на печатную плату производится в предварительные подготовленные (просверленные) отверстия при помощи дрели. Печатные дорожки предварительно готовятся при использовании специальных химических средств для изготовления (травления) дорожек на печатной плате, например хлорного железа или персульфата натрия.

Предварительно нужно укоротить кусачками выводы резистора. При пайке необходимо использовать припой и флюс.

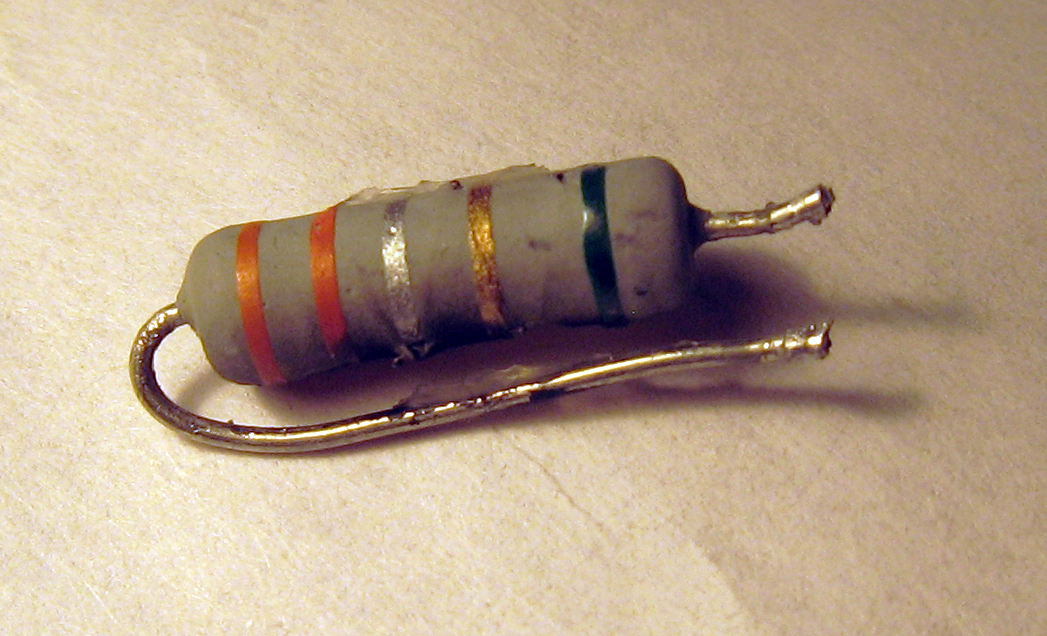

Проверка резистора. Прежде чем измерить сопротивление резистора измерительным прибором, необходимо провести внешний осмотр. Если при эксплуатации выводного резистора была превышена рассеиваемая мощность, резистор может выйти из строя (сгореть). Такой резистор может иметь следы почернения, обугливания, и его необходимо заменить. Достоверный ответ об исправности резистора может дать только измерительный прибор.

Технические характеристики
  • Максимальная рассеиваемая мощность: 5 Вт;
  • Сопротивление: 1.8 Ом;
  • Отклонение сопротивления: 5%;

Ремонт импульсных блоков питания сетевых коммутаторов, схемы, принцип работы и основные неисправности

Сетевые коммутаторы фирмы СОМРЕХ достаточно часто применяется при построении офисных компьютерных сетей из-за оптимального соотношения цена – качество. В данной статье рассмотрим опробованный на практике вариант восстановления работоспособности блока питания коммутатора СОМРЕХ SXP1210.


Рис. 1. Схема блока питания коммутатора Compex SXP1210 на микросхеме ШИМ-контроллера SK8060, силовой ключ 2sk2750.

В ходе диагностики неисправностей в блоке питания коммутатора СОМРЕХ SXP1210 были выявлены следующие неисправные радиодетали (см. схему на рис. 1): микросхема ШИМ-контроллера IC2 типа SK8060, полевой транзистор Q1 типа 2SK2750 и обрывной резистор R1. Основными проблемами при ремонте данного блока питания были невозможность купить импортную микросхему SK8060 и отсутствие какой-либо технической документации (datasheet pdf). Данная микросхема ШИМ-контролера используется так же в блоке питания ACE 716C.

При анализе принципиальной схемы блока питания на микросхеме SK8060 было отмечено, что схема шим-контроллера очень напоминает схему включения широко распространенной микросхемы UC3842 фирмы UNITRODE, но, судя по всему, SK8060 является усовершенствованной модификацией UC3842, требующим меньшего количества внешних электронных компонентов. Исходя из этого, было решено произвести замену SK8060 на UC3842 или на ее аналог UC3844.


Рис. 2. Схема импульсного блока питания на микросхеме ШИМ-контроллера UC3844

Вариант схемы импульсного блока питания с использованием микросхемы UC3844 (полный аналог КА3844В) фирмы FAIRCHILD приведен на рис. 2. Из первоначальной схемы исключены элементы R1, R3 и DZ1. На рис. 1 вывод конденсатора С6 отключен от общего провода и подключен к выводу 2 микросхемы КА3844В, емкость конденсатора С6 уменьшена до 100 пФ. Выводы 3 и 4 оптрона IC1 отключены от выводов 7 и 1 микросхемы IC2 и подсоединены к выводам 8 и 2 соответственно. Соединенные вместе левый вывод резистора R6 и верхний вывод конденсатора С5 отключены от вывода 4 микросхемы IC2 и подключены к выводу 3. Верхний по схеме вывод конденсатора С7 переключен с вывода 3 микросхемы IC2 на ее вывод 4, емкость конденсатора С7 уменьшена до 2,2 нФ. Вновь введены элементы R21 (10 кОм), R22 (150 кОм), R23 (1 10кОм) и С21 (10 нФ).

Резистор R1 с надписью на корпусе fuse предохранитель, предназначенный для ограничения броска тока заряда конденсатора СЗ, был заменен обычным плавким предохранителем на ток 0,5 А. Резистор R3 исключен, т.к. в типовой схеме включения микросхемы UC3842 отвод от первичной обмотки импульсного трансформатора Т1 не используется, по этой же причине исключен и стабилитрон DZ1.

Вновь введенный резистор R21 и конденсатор С7 являются частотозадающими элементами для внутреннего генератора микросхемы IC2. Частота генерации определяется по следующей формуле: f[кГц] = (1,72/(R21[kOм] х С7[мкФ]). Поскольку рабочий цикл микросхемы составляет 50%, то частота внутреннего генератора выбрана в два раза выше частоты преобразования (в данном случае при номиналах R21 – 10 кОм и С7 – 2,2 нФ частота генератора составляет около 78 кгц). В случае применения микросхемы UC3842 частота внутреннего генератора выбирается равной частоте преобразования. Конденсатор С21, подключенный к выходу источника опорного напряжения 5 В (вывод 8) микросхемы КА3844В, выполняет функцию блокировочного.

Элементы R22 и С6 являются компенсирующей цепью внутреннего усилителя ошибки. Вывод 2 микросхемы IC2 является отрицательным входом усилителя ошибки, и напряжение на нем определяется делителем, образованным резистором R23 и сопротивлением коллектор-эмиттер (выводы 3 и 4) фототранзистора оптрона IC1. Поскольку на положительный вход усилителя ошибки внутри микросхемы подано опорное напряжение 2,5 В, то подбором сопротивления резистора R23 необходимо установить на выводе 2 микросхемы IC2 напряжение 2,5 В при номинальном выходном напряжении блока питания 5 В. Проще всего это сделать следующим образом: подать на контакты «+5V» и «GND» разъема ТВ2 стабильное напряжение 5 В; временно отключить вывод 3 оптрона от остальной схемы, подключив его к контакту «+5V» разъема ТВ2; временно отключить верхний по схеме вывод резистора R23 (рис. 2) от общего провода сетевой части блока питания и соединить его с контактом «GND» разъема ТВ2, и далее подбором сопротивления R23 установить напряжение 2,5 В на выводе 4 IC1.

Остановимся на назначении других элементов в схеме на рис. 2. Через четыре включенных последовательно (для уменьшения рассеиваемой каждым резистором мощности) резистора R4.1 …R4.4 на вывод 7 микросхемы КА3844В поступает напряжение питания для первоначального ее запуска, в дальнейшем в штатном режиме работы питающее напряжение снимается с отдельной обмотки трансформатора Т1 и после выпрямления однополупериодным выпрямителем D2C8 подается на вывод 7. Для получения вторичного напряжения 5 В также применяется однополупериодный выпрямитель на сдвоенном диоде D3 и LC-фильтр С11L2C12. Обратная связь в схеме блока питания выполнена с использованием оптрона IC1 типа РС123 фирмы SHARP. Отслеживание уровня выходного напряжения 5 В осуществляется при помощи трехвыводного стабилитрона (регулируемого параллельного стабилизатора) IC3 типа TL431C фирмы TEXAS INSTRUMENTS, на управляющий электрод которого через резистивный делитель поступает напряжение +5 В. Рассмотрим случай, когда выходное напряжение +5 В повышается.

При превышении заданного делителем уровня на управляющем выводе стабилитрона IC3 он открывается, и начинает протекать ток через светодиод оптопары. В свою очередь, это приводит к увеличению тока через фототранзистор оптопары, в результате чего увеличивается напряжение на входе усилителя ошибки (вывод 2) микросхемы КА3844В. Это вызывает увеличение скважности импульсов на выходе КА3844В и уменьшение выходного напряжения ИП. Аналогичные описанным выше, но обратные по характеру процессы происходят в импульсном блоке питания и при уменьшении уровня выходного напряжения.

Вышедший из строя n-канальный полевой транзистор Q1 2SK2750 (Uси

= 600 В; Iс = 3,5 А; Р = 35 Вт; S = 3000 мА/В; корпус T0-220F) фирмы TOSHIBA можно заменить на транзистор этой же фирмы 2SK1118 (Uси = 600 В; Iс = 6 А; Р = 35 Вт; S = 3000 мА/В; корпус T0-220F).

В подобных импульсных блоках питания в случае выхода из строя полевого транзистора и ШИМ-контроллера UC3842 рекомендуется проверять также элементы, стоящие в цепи затвора транзистора силового ключа.



В большинстве моделей сетевых коммутаторах, блок питания выдает одно напряжение, и с точки зрения экономии сил и средств, установить вместо вышедшего из строя блока питания готовый, с требуемыми характеристиками, будет куда более правильным и оправданным решением. С другой стороны, если специалист электронщик будет часто прибегать к практике блочного ремонта, это неизбежно приведет к деградации и потери квалификации до такой степени, что метод блочного ремонта уже не будет помогать из-за неспособности не только локализовать неисправность, но и определить причину ее появления.

Ремонт люминесцентных ламп своими руками

Все больше и больше в эксплуатации у населения становится компактных люминесцентных ламп (КЛЛ), в обиходе называемых энергосберегающими. Но, поскольку рынок наводнен относительно дешевой продукцией низкого качества, некоторые экземпляры не отрабатывают заявленный производителем срок службы. В итоге экономия получается призрачной: затраченные на покупку лампы деньги не оправдывают себя. Даже правильная эксплуатация КЛЛ не дает гарантии, что она прослужит долго.

Неисправные КЛЛ — многие из них можно восстановить

Иногда поломанная лампа подлежит ремонту. Детали для замены можно взять из другой КЛЛ или купить в магазине радиотоваров. Это окажется дешевле, чем приобретать новую лампу.

Устройство и принцип работы компактных люминесцентных ламп

Для успешной починки любого устройства нужно знать его конструкцию и принцип действия. Компактная люминесцентная лампа состоит из частей, указанных на рисунке.

Устройство КЛЛ
  1. Стеклянная трубка с парами ртути и инертным газом внутри.
  2. Люминофор на внутренней поверхности трубки.
  3. Электронный балласт.
  4. Корпус
  5. Цоколь.

По краям трубки расположены электроды, похожие на нити лампы накаливания. В момент запуска через них проходит ток, разогревая материал, которым они покрыты. Свойства покрытия таковы, что при разогреве из него в окружающее пространство начинают эмиссировать свободные электроны.

Затем схема электронного балласта, называемого еще электронным пускорегулирующим аппаратом (ЭПРА), формирует между крайними электродами импульс высокого напряжения. В трубке возникает ток за счет ранее появившихся при разогреве электронов. При движении они бомбардируют атомы инертного газа в трубке, превращая их в ионы. Наличие положительно и отрицательно заряженных частиц в трубке обеспечивает возможность прохождения по ней тока.

Как только происходит пробой газового промежутка в трубке с образованием достаточного количества носителей электрического тока, напряжение на ее концах снижается.

При столкновении движущихся заряженных частиц с атомами ртути последние излучают свет в ультрафиолетовом спектре. Покрытие из люминофора преобразует свет в видимое излучение.

Электронный балласт выполняет следующие функции:

  • обеспечивает прохождение тока через электроды в момент для их разогрева;
  • формирует импульс для пробоя газового промежутка колбы;
  • поддерживает напряжение на электродах колбы, необходимое для устойчивого разряда в ней.

Схема балласта сначала превращает переменное напряжение питающей сети в постоянное. Это необходимо для работы электронной схемы лампы. Затем при помощи автогенератора формируется переменное напряжение частотой десятков тысяч герц. За счет этого уменьшаются габаритные размеры ЭПРА и коэффициент пульсаций светового потока лампы.

Типовая схема КЛЛ

Выпрямитель состоит из четырех диодов, включенных по мостовой схеме. В цепь питания включается обрывной резистор или предохранитель. В качестве сглаживающего фильтра применяется электролитический конденсатор в паре с дросселем.

Дополнительно последовательно со схемой выпрямителя устанавливается ограничительный резистор. Его назначение – уменьшить бросок тока, возникающий при подключении питания, когда конденсатор фильтра выпрямителя еще разряжен. В дешевых изделиях ограничительный резистор и дроссель сглаживающего фильтра отсутствуют.

Запуск происходит за счет терморезистора, включенного между электродами лампы. В холодном состоянии его сопротивление невелико. После подачи напряжения по нему протекает ток, разогревающий и электроды, и сам терморезистор. При нагревании сопротивление его увеличивается, ток через цепь накала уменьшается до минимальной величины. Он остается таким до тех пор, пока лампу не отключат и резистор не остынет. После этого схема вновь готова к запуску.

Теперь рассмотрим порядок отыскания неисправностей в КЛЛ и методы их устранения.

Внешний осмотр люминесцентной лампы

Для начала лампу нужно разобрать. Для этого рассоединяем половинки корпуса, вставив плоскую отвертку в пазы его соединительного шва. Действуя отверткой как рычагом и передвигая ее по шву, добиваемся раскрытия защелок, скрепляющих половинки между собой.

КЛЛ в разобранном виде

Затем осматриваем печатную плату и детали, установленные на ней. Проверяем качество пайки – выводы деталей не должны шевелиться в плате при покачивании. Осматриваем дорожки на целостность, проверяем надежность пайки проводов к контактам колбы.

На деталях и плате не должно быть следов копоти от замыканий, а вздувшийся электролитический конденсатор требует замены.

Диагностика нитей накаливания

О возможном обрыве нитей накаливания свидетельствует потемнение внутренней поверхности колбы в местах их расположения. Для диагностики измеряется сопротивление нитей мультиметром – оно составляет около 10 Ом. Если одна из нитей оборвана, лампу можно заставить работать, припаяв параллельно контактам нити резистор с сопротивлением 10 Ом.

Старт КЛЛ с таким резистором возможен за счет электронов, выделяемых вблизи исправного электрода. Однако запускаться она будет хуже, так как носителей на этом этапе станет меньше, а их движение – эффективным только при определенном направлении питающего трубку тока.

Можно сразу же проверить терморезистор в цепи накала. Его сопротивление в холодном состоянии должно соответствовать указанному на корпусе.

Если оборваны обе нити, лампу придется утилизировать. Но электронные компоненты выбрасывать не стоит, они еще пригодятся для ремонта других ламп.

Неисправности выпрямителя

Диагностика электронной схемы лампы начинается с проверки целостности предохранителя (обрывного резистора). Найти его не сложно – он последовательно соединен с одним из проводов цоколя и расположен недалеко от диодов выпрямителя. Предохранитель не перегорает сам по себе, его обрыв – следствие короткого замыкания в защищаемой цепи.

В этом же районе расположен и ограничительный резистор. Его сопротивление невелико – несколько единиц Ом. Но иногда на плате вместо него производители устанавливают перемычку.

Диоды выпрямителя проверяются мультиметром по очереди, для чего один из выводов каждого из них отпаивается от платы. Для проверки мультиметр устанавливают в режим измерения сопротивления и касаются его щупами диода, меняя полярность их подключения. В одном направлении диод проводит ток, и его сопротивление равно сотням Ом, а в другом – бесконечности. Если это не так или в обратном направлении диод имеет некоторое сопротивление, то его меняют.

Электролитический конденсатор фильтра питания проверяется мультиметром: щупы подключаются к выводам в соответствии с указанной на корпусе полярностью. При коротком замыкании между выводами, отсутствии зарядного тока или не желании его уменьшаться до бесконечности, конденсатор меняется. Однако гарантированный способ убедиться в его исправности – выпаять и временно заменить новым. Рабочее напряжение конденсатора – 400 В, напряжения питания мультиметра недостаточно для его объективной проверки.

При наличии в схеме фильтра питания дросселя его тоже нужно проверить на целостность.

Поиск неисправностей в схеме генератора

Приоритетное направление поиска – полупроводниковые элементы. В схеме генератора импульсов КЛЛ это транзисторы, диоды и динистор.

Динистор – это полупроводниковый прибор, который имеет большое сопротивление в обоих направлениях до тех пор, пока напряжение на его выводах не превысит величину порогового значения.

Проверить исправность динистора в домашних условиях можно, заменив таким же или аналогом, имеющим одинаковое напряжение открытия. Косвенно неисправность элемента определяется мультиметром, если измеренное сопротивление детали хотя бы в одном направлении не равно бесконечности.

Биполярные транзисторы также проверяются мультиметром. Для этого поочередно измеряется сопротивление между базой и коллектором, базой и эмиттером в обоих направлениях. В одном направлении транзистор «открыт» и сопротивление выводов относительно базы порядка сотни Ом. Во всех остальных комбинациях подключения щупов мультиметра оно равно бесконечности. Между коллектором и эмиттером оно равно бесконечности всегда.

Если полупроводниковые элементы исправны, проверяется исправность оставшихся деталей – конденсаторов и резисторов.

Оцените качество статьи:

Ремонт телевизора 26PFL5322S/60 | Мультибрендовый АСЦ “Алкиона Сервис”

Телевизоры на шасси LC7.1 очень надёжны. За девять лет эксплуатации электронные модули ломались редко. Обычно попадают к нам с дефектом матрицы, который возможно исправить. Проявляется дефект матрицы следующим образом: в холодном состоянии изображение на экране отсутствует, при включении появляются различные полосы на экране, с прогревом полосы могут исчезать. Проблема кроется в нарушении нормальной подачи управляющих сигналов на затворы ячеек матрицы. Дефект устраняется в условиях стационара. Если появилась подобная проблема с телевизором филипс, заходите сюда, делайте заявку, а мы идём дальше.

Так и наш пациент, работал себе долгое время, но случилась гроза и телевизор «потух» во время удара молнии. Что же? Вскрываем, смотрим, внешних проявлений нет, всё кажется на месте. Измеряем — отсутствует питание standby. Находим сработавший обрывной резистор R100 на блоке питания PLCD190P3. Прозвонка вокруг позволяет понять, что преобразователь на транзисторе T102 не пробит. Настораживает! Меняем, включаем, snandby работает — «ура халява». Но рано радовались — молния коварная вещь. И нам она решила подкинуть работки. Блок питания в аппарате не запустился.

PFC не в норме. Правильная работа PFC(нет нагрузки на активную часть)

Блок питания  на стол, включаем в автономном режиме ( вешаем нагрузку на standby и замыкаем оптопару U053 в горячей части) и смотрим. Не запускается шим контроллер питания в активном режиме. «Колдуем», находим неисправную микросхему U500 TEA1601T, меняем — активный режим поехал. Бежим к аппарату, весело прикручиваем блок питания, включаем и снова облом! Вместо нормальной работы слышим странные тикающие звуки. И тут впервые посещает мысль, поменять блок. Цена блока дорогая, да и новых уже не найти, так что не сдаёмся и снова пациента загоняем в автономный режим. Что не нравится? Ищем, думаем, копаем. Ах как схема нужна, но на этот блок её нет(политика производителя). Не нравится работа PFC контроллера, так вроде 400 вольт выдаёт, но форма сигнала странноватая? Меняем микросхему U050 L6562D, картинка на осциллографе меняется. На этот раз всё? Ставим в аппарат, работает! Со спокойной душой идём обедать, оставляя аппарат на прогоне.Под конец обеденного перерыва телевизор присылает не совсем приятные новости. После получаса работы начинает перезагружаться. Это уже слишком! Но если ввязались в дело, будем заканчивать. Смотрим, что же на этот раз? Сильно нагревается трансформатор L540, считаем что повезло, с подобной проблемой уже встречались ранее. Но гроза тут не причём. Находим исправный трансформатор, меняем, снимаем осциллограмму — частота работы трансформатора уменьшилась и нагрев прекратился. На этот раз точно починили? Аппарат прошёл прогон и отправляется домой абсолютно здоровым. И мы идём отдыхать после тяжёлого ремонта, но а если Вам статья показалась не совсем полной, оставляйте свои замечания внизу.

Сток T532 до замены трансформатора L540 Трансформатор L540 заменили

Как проверить, правильно ли работает терминатор CAN

Хорошо известно, по крайней мере, в сообществе CAN, что каждая сеть CAN и CAN FD должна заканчиваться резистором 120 Ом на каждом конце шины. Дополнительную информацию можно найти в разделе «Зачем использовать резистор?» и о том, как максимизировать качество сигнала, в техническом документе «Использование согласования для обеспечения рецессивной передачи битов», но редко обсуждается, как проверить, правильно ли он работает. Хорошая новость заключается в том, что при наличии подходящего оборудования это относительно просто!

Чтобы проверить оконечную нагрузку вашей сети, отсоедините 9-й контакт D-sub интерфейса CAN от сети и измерьте сопротивление кабеля, поместив цифровой мультиметр/омметр между контактами 2 и 7. Убедитесь, что все узлы CAN, например. контроллер мотора, все еще подключены, но отключены. Если ваше согласование правильное, вы должны прочитать примерно 60 Ом (два резистора по 120 Ом, соединенные параллельно, дают сопротивление 60 Ом). Если вы прочитали другое значение, продолжите тестирование следующим образом:

1. Убедитесь, что между CANH и землей имеется сопротивление 10 кОм, включая источник питания. Этот тест лучше всего проводить без какой-либо CAN-связи по CAN-шине, и он выявит любые короткие пути между CANH и окружающей областью.

2. Убедитесь, что между CANL и землей, включая источник питания, имеется сопротивление 10 кОм. Опять же, сделайте это без связи по шине CAN.

3. Если проблема не устранена, подключите осциллограф к сигналу CANH, который должен показывать уровень сигнала 2,5 В во время фазы простоя, при этом напряжение увеличивается до 4 В для доминирующих битов и падает обратно до 2,5 В. для рецессивных битов. Форма бит должна быть красивой и квадратной, без звона на восходящих и падающих фронтах.

а. Если уровень холостого хода отличается от 2,5 Вольт, это может быть связано с плохим общим заземлением.

б. Если CANH фиксируется на определенном уровне, это может быть связано с замыканием на другие электрические цепи.

в. Если блоки не имеют общего заземления, произойдет смещение напряжения, пропорциональное смещению заземления.

д. Если есть шум грунта, это измерение может оказаться невозможным. Дифференциальный датчик необходим для получения напряжения на CANH относительно CANL.Обратите внимание, что CAN может нормально работать, даже если шум земли составляет более 40 Вольт от пика до пика с частотой от 0 до 500 МГц.

эл. Все звонки вызваны несоответствием импеданса, основной причиной которого является ответвление от основной шины CAN к устройствам CAN. Как правило, импеданс блока составляет 100 кОм, что приводит к 100% отражению энергии обратно в основную шину CAN с задержкой из-за задержки распространения в ответвительной линии. Эта энергия будет возвращаться обратно в основную шину CAN с нулевым фазовым сдвигом.В качестве альтернативы фильтр ЭМС может вызвать фазовый сдвиг отраженной энергии.

4.  Следующим шагом является подключение осциллографа к сигналу CANL, который также должен показывать уровень сигнала 2,5 В во время фазы простоя, при этом напряжение снижается до 1 В для доминирующих битов и снова возрастает до 2,5 В. для рецессивных битов. Форма бит должна быть красивой и квадратной без какого-либо звона на восходящих и падающих фронтах. Все остальные результаты аналогичны причинам CANH, как указано выше.

5.  Если много шума от грунта, необходимо использовать дифференциальный датчик для отображения разницы сигналов между CANH и CANL. Осциллограф должен показывать 0 Вольт во время фазы простоя, с повышением напряжения до 1 Вольта для доминантных битов и падением до 0 Вольт для рецессивных битов. Форма бит должна быть красивой и квадратной без какого-либо звона на восходящих и падающих фронтах. Обратите внимание, что если CANL или CANH закорочены, это приведет к более низкому уровню сигнала на доминирующей амплитуде.

Руководство по физическому уровню и окончанию CAN

Высокоскоростной CAN — наиболее распространенный приемопередатчик CAN. Он используется почти в каждом серийном автомобиле и требуется в автомобилях с бортовой диагностикой (OBD-II) 2008 модельного года и более поздних, продаваемых в США.

Высокоскоростной уровень CAN получил свое название от самой быстрой формы CAN, которая позволяет использовать полную стандартную скорость до 1 Мбит/с. Высокоскоростные сети CAN поддерживают скорость передачи от 40 кбит/с до 1 Мбит/с. Наиболее распространенная скорость 500 кбит/с используется в автомобильной среде.

Скорость передачи данных влияет на общую допустимую длину сети, которая варьируется примерно от 1 км при 40 кбит/с до 40 м при 1 Мбит/с. Также влияет максимальная длина шлейфа или длина от центральной сети CAN, на которой могут быть размещены узлы. Как правило, длина ответвлений сети CAN не должна превышать 1 м.

Высокоскоростной CAN указан или требуется следующими стандартами:

  • ИСО-11898-1, -2, -5
  • ИСО-11783-2
  • МилКАН
  • CANopen
  • Сеть устройств
  • SAE J1939
  • SAE J2284-1, -2, -3,

CAN с гибкой скоростью передачи данных (CAN FD) — это следующее поколение высокоскоростной связи CAN с постоянно развивающимися стандартами для более высоких скоростей передачи данных.NI обеспечивает скорость до 8 Мбит/с, используя приемопередатчики TJA1041 и TJA1043 через драйвер NI-XNET. Общая скорость передачи для сетей FD такая же, как и для высокоскоростной CAN, только скорость передачи данных выше. По мере того, как поставщики приемопередатчиков завершат квалификацию для скоростей CAN FD, NI будет обновлять нашу документацию по мере необходимости.

Высокоскоростной/FD CAN-терминал

Для высокоскоростной/FD CAN ​​оба конца пары сигнальных проводов (CAN_H и CAN_L) должны быть терминированы. Это связано с тем, что обмен данными по шине CAN осуществляется в обоих направлениях.CAN_L — это контакт 2, а CAN_H — это контакт 7 стандартного 9-контактного разъема D-SUB. Согласующие резисторы на кабеле должны соответствовать номинальному импедансу кабеля. ISO 11898 требует кабеля с номинальным сопротивлением 120 Ом; следовательно, вы должны использовать резисторы 120 Ом для оконечной нагрузки. Если вы размещаете несколько устройств вдоль кабеля, согласующие резисторы нужны только устройствам на концах кабеля. На рис. 1 показан пример того, как терминировать высокоскоростную сеть.

Рис. 1.Завершение высокоскоростной сети CAN

Высокоскоростные/FD CAN-кабели и аксессуары

Интерфейсы

NI-XNET high-speed/FD и программно-выбираемые/FD CAN имеют встроенную программно-выбираемую оконечную нагрузку. Это дает вам возможность программно добавлять оконечную нагрузку в сеть, когда это необходимо, без замены кабелей.

Рис. 2. Программно-выбираемая терминация NI-XNET

NI также предлагает кабели CAN с разъемами и без разъемов для подключения высокоскоростных интерфейсов NI FD CAN к устройствам и сетям CAN.Старые устройства NI CAN не имеют терминатора, выбираемого программным обеспечением, поэтому вам может потребоваться приобрести кабели с терминаторами для использования с этими интерфейсами.

Как правило, при подключении одного устройства CAN к интерфейсу NI CAN можно программно включить оконечную нагрузку или использовать кабель с оконечной нагрузкой. В первом варианте устройство NI-XNET подключает резистор 120 Ом между CAN_H и CAN_L с помощью реле. В случае оконечного кабеля он содержит один резистор 120 Ом, установленный на линиях CAN_H и CAN_L в разъеме, ближайшем к этикетке с номером детали кабеля NI.

При подключении нескольких устройств CAN, которые уже имеют оконечную нагрузку, рекомендуется использовать кабели без оконечной нагрузки NI.

Коммутационная коробка NI CAN предлагает переключатель для включения и отключения оконечной нагрузки 120 Ом и 60 Ом в сети CAN для максимальной гибкости.

Узнайте больше в Руководстве NI-XNET или Руководстве по аппаратному и программному обеспечению NI-CAN .

213 | Согласующие резисторы CAN

Стенограмма

– Добро пожаловать на очередной вебинар.На этот раз мы рассмотрим согласующие резисторы CAN. Мы собираемся выяснить, что они из себя представляют, зачем они нам нужны, а затем рассмотрим быстрый и простой способ их добавления. Это не будет сложно сделать, и это будет приятно. надежный способ сделать это. Как обычно, в конце этого вебинара у нас будут вопросы и ответы.

И поскольку этот веб-семинар является относительно простой темой, он, вероятно, может быть немного короче, чем обычно.Поэтому я призываю вас довольно быстро вмешаться, если у вас есть какие-либо вопросы, задавайте их в комментариях, команда передаст их мне, и мы разберемся с ними в конце. Так что же такое согласующий резистор и зачем вам об этом знать? Что ж, давайте начнем с разговора о самом CAN и о том, что это такое. Таким образом, коммуникация CAN — это метод связи, который в настоящее время широко используется в OE-приложениях в течение ряда лет, и, вероятно, за последние пять или шесть лет мы стали свидетелями того, как CAN действительно начал интегрироваться и в наши автономные электронные блоки управления.А также ряд автономных модулей вторичного рынка, таких как широкополосные контроллеры на основе CAN, возможно, модули расширения на основе CAN и тому подобное.

Итак, CAN, по сути, представляет собой очень простую двухпроводную коммуникационную шину, и она проходит вокруг нашей машины, и информация со всех модулей помещается на эту шину. И это означает, что если наш ECU, например, передает все свои доступные каналы данных на эту шину CAN, вся эта информация, в свою очередь, может быть получена и отображена подобными, возможно, вторичному дисплею приборной панели. Что хорошо в шине CAN, так это то, что, поскольку это хорошо известный стандартизированный протокол, протокол связи, это означает, что он один и тот же, независимо от того, используете ли вы продукт, например, от Haltech, может быть от Link, MoTeC, AEM, он не не имеет значения, при условии, что мы знаем шаблон, с которым обменивается конкретный продукт, или, другими словами, с какой скоростью платы или скоростью он общается, какой адрес и состав каждого из сообщений, которые он отправляет, мы можем декодировать, давайте скажем, модуль расширения MoTeC E888 в приборной панели ECU Master ADU послепродажного обслуживания или любой другой широкий спектр комбинаций.Таким образом, это очень гибкий подход, который позволяет нам не ограничиваться одним конкретным ассортиментом продукции. Как я уже упоминал, это очень простая двухпроводная шина.

Он проходит вокруг нашей машины, и мы собираемся подключить каждый из модулей, которые мы хотим передать или получить по этой шине CAN, на шину. Здесь все становится немного сложнее. Не слишком сложно, но нам нужно уделить внимание конструкции нашего автобуса. Есть несколько общих рекомендаций по созданию нашей CAN-шины, чтобы убедиться, что у нас не возникнет проблем со связью.Теперь, вероятно, самое время также упомянуть, что если вы хотите узнать немного больше о том, что такое CAN, то, как член HPA, у вас есть доступ к нашему архиву вебинаров, и если вы будете искать в нашем архиве вебинаров, я думаю в настоящее время у нас есть два или три других вебинара, которые более подробно рассказывают о CAN, другими словами, как выглядят фактические сообщения шины CAN, у нас также есть вебинар, который показывает действительно базовый запуск. о том, как мы можем реконструировать заводское сообщение CAN для отображения на подобных вебинарах.

Думаю, это скорость вращения колес и температура охлаждающей жидкости двигателя заводского Nissan 350z. Здесь мы на самом деле не сосредотачиваемся на этом аспекте шины CAN, мы больше смотрим на то, как мы физически конструируем проводку шины CAN. Итак, для начала нам нужно знать, как должна выглядеть эта шина CAN. Итак, что мы сделаем, так это перейдем к экрану моего ноутбука. И это рекомендуемая настройка шины CAN, я думаю, что она взята из руководства по эксплуатации MoTeC, но, по сути, метод одинаков для любой конструкции шины CAN.

Итак, перед нами сам автобус. Итак, это витая пара проводов, очень важно, чтобы там была эта витая пара для подавления помех. И навскидку я думаю, что рекомендуется иметь коэффициент скручивания что-то вроде одного скручивания на 20 миллиметров или около того. Не то, чтобы это было критично, пока у нас есть эта витая пара. И что мы делаем, так это подключаем каждый из наших индивидуальных модулей к этой центральной шине, так что, например, здесь у нас есть устройство CAN, это может быть что угодно.

В этом случае у нас есть четыре модуля MoTeC lambda to CAN, так что это широкополосный контроллер соотношения воздух-топливо, который передает эту информацию через CAN. У нас есть наш ЭБУ, и у нас есть регистратор данных, и, конечно, в этом случае все эти продукты передаются и программируются через портативный компьютер, который также обменивается данными через CAN. Итак, идея здесь в том, что каждый из этих модулей просто подключается к этой центральной шине CAN. Там есть рекомендация о том, как далеко от этой центральной шины CAN мы монтируем каждый из отдельных узлов или устройств, около 500 миллиметров является рекомендацией для этого предела.И затем мы видим, что в конце у нас есть наши согласующие резисторы.

Теперь MoTeC рекомендует там резистор на 100 Ом. Большинство шин CAN фактически рекомендуют 120 Ом. Я использовал 100 Ом, я использовал 120 Ом, кажется, это не так уж критично в зависимости от того, используете ли вы один или другой. Так что это рекомендация MoTeC. Очевидно, что это лучшая практика, мы всегда будем использовать рекомендации конкретного производителя, с которым вы имеете дело.

Итак, согласующие резисторы, вот с чем мы сегодня имеем дело.Зачем они там и что с ними делать? Итак, прежде всего, зачем нам нужен согласующий резистор. Итак, нам нужно понять, что эта двухпроводная шина передает все эти сообщения, и, по сути, они, каждый провод, наш высокий уровень CAN и наш низкий уровень CAN, передают противоположное сообщение. И что нам нужно, так это согласующие резисторы на конце шины, потому что они поглощают энергию сигнала в шине, гарантируя, что он не будет отражаться обратно в шину, что может привести к проблемам со связью.Вот почему наш согласующий резистор там.

В качестве дополнительной небольшой сложности, если вы имеете дело с шиной CAN длиной менее двух метров, обычно нам понадобится согласующий резистор только на одном конце этой шины. Теперь займемся проектированием вашей CAN-шины, чему мы не будем уделять слишком много внимания на этом вебинаре, но есть несколько маленьких хитростей, о которых стоит помнить. И нам нужно подумать о том, как будет работать наша шина, чтобы мы могли по существу вывести все эти узлы из этой шины и помнить, что мы пытаемся удерживать узлы в пределах 500 миллиметров от шины.Теперь это может стать немного сложнее, если, например, если мы вернемся к моему ноутбуку здесь. Предположим, что эти четыре блока лямбда-канала CAN на самом деле установлены в моторном отсеке, что, вполне вероятно, будет именно тем, что мы собираемся делать.

Очевидно, наш ЭБУ и наш регистратор данных, скорее всего, будут в салоне. Таким образом, мы не можем легко расположить нашу шину CAN точно так, как показано здесь, на этой конкретной диаграмме, потому что у нас будет массовый пробег для наших четырех LTC от шины CAN, которая проходит внутри кабины к двигателю. залив.Это, вероятно, почти наверняка будет более 500 миллиметров в длину. Так что иногда нужно немного подумать над этим, и то, что мы можем здесь сделать, это, по сути, запустить нашу шину CAN в моторный отсек, а затем просто свернуть ее и вернуться в кабину. И вот у нас есть непрерывная CAN-шина.

Мы по-прежнему следуем нашим передовым практическим рекомендациям, и тогда мы можем отключать наши LTC или любые другие модули, которые находятся в моторном отсеке, от этой шины CAN, не нарушая наших рекомендаций по максимальному расстоянию от шины CAN.Итак, у нас есть рекомендации, понимание того, как это должно быть спроектировано. Еще одно соображение, которое у нас здесь есть, заключается в том, что некоторые модули, которые мы собираемся купить, некоторые модули на основе CAN будут иметь встроенный согласующий резистор, а некоторые — нет. Некоторые из них будут иметь программно выбираемые встроенные согласующие резисторы. Так что это немного сложно, потому что нам нужно понять, как это влияет на вещи.

Прежде всего, если мы имеем дело с устройством, которое имеет невыбираемый встроенный согласующий резистор, это будет для нас главным препятствием, потому что это наш ограничивающий фактор.По сути, это определяет, где на шине CAN должен находиться конкретный продукт. Очевидно, что он захочет перейти на один конец шины CAN, и мы не можем слишком много с этим поделать. Для других вариантов это дает нам немного больше гибкости. Мы можем либо выбрать программно выбираемый согласующий резистор, либо включить его, если мы хотим иметь его на другом конце шины CAN.

Или мы можем отключить это полностью. Так что просто стоит принять это к сведению, потому что вы можете потратить много времени на отслеживание проблем со связью по шине CAN, если вы не знаете, есть ли в устройстве, с которым вы имеете дело, согласующий резистор. Очевидно, что действительно простой способ проверить это — использовать мультиметр и, прежде чем все будет подключено, физически просто пройти через клеммы CAN high и CAN low на конкретном блоке или устройстве, с которым вы имеете дело, и проверить и посмотреть, есть ли у вас этот встроенный согласующий резистор. Итак, что нам, очевидно, нужно сделать, давайте предположим, что все, что мы добавляем к этой шине CAN, не имеет встроенного согласующего резистора. Таким образом, мы, по сути, пытаемся создать шину CAN, которая немного похожа на то, что у нас есть на схеме MoTeC.

Итак, нам нужно добавить собственный согласующий резистор. Так что я просто собираюсь пройти через это. Как я уже сказал, это будет довольно короткая демонстрация, поэтому, если у вас есть какие-либо вопросы, я просто упомяну, что сейчас самое время их задать. Итак, мы перейдем к нашему плану сверху, и здесь нет ничего особенно необычного. У нас есть простой резистор на 120 Ом.

Теперь, на самом деле, если вы действительно зорко смотрите и хорошо знаете цветовую маркировку резисторов, вы, вероятно, действительно заметите, что я вам лгу, и это резистор на 220 Ом. Не волнуйтесь, делайте так, как я здесь говорю, а не как я, просто это было то, что у меня было под рукой здесь, на семинаре, и это будет абсолютно нормально для нашей демонстрации. Итак, что нам нужно сделать, так это найти простой способ подключить этот резистор и добавить его в наш жгут проводов. И мы, очевидно, хотим убедиться, что это будет сделано надежным способом, который прослужит долго и не будет подвергаться вибрации. Так что то, как мы собираемся это сделать, немного спорно, потому что любой из вас, кто следил за нами какое-то время, знает, что мы громко заявляем о своей неприязни к припою.

Мы не будем использовать припой, если в этом нет крайней необходимости. Это одна из тех областей, где я бы сказал, что это самый простой способ сделать это. Но есть несколько предостережений по этому поводу, потому что мы собираемся иметь дело с недостатками, которые приносит припой. Итак, у нас есть согласующий резистор здесь, прямо на нашей верхней камере. И у нашего резистора есть тонкие ножки.

Итак, что мы собираемся сделать, так это просто обрезать их до нужной длины.И если мы уберем здесь наш нагрузочный резистор и посмотрим на тот, который я приготовил ранее. Итак, что у меня есть на этом конкретном резисторе, так это то, что я только что припаял к нему два белых провода 22 калибра. Итак, мы обрезали наши ножки, мы припаяли одну к основанию резистора здесь. И затем то, что я сделал здесь, и это очень важно, я скрутил или согнул другую ногу резистора назад на 180 градусов, я обрезал ее так, чтобы она заканчивалась на полпути к корпусу резистора и тогда я тоже к этому припаял.

Причина, по которой я это сделал, состоит в том, чтобы гарантировать, что между этими двумя не будет электропроводности, они не могут замкнуться вместе. Другое дело, что это поможет нам снять напряжение. Вот что мы собираемся сделать там, довольно просто. Никакая ракетная наука не участвовала в этом. Однако теперь у нас есть ситуация, когда мы добавили припой в жгут проводов.

И, очевидно, когда мы припаиваем какие-либо компоненты в наших жгутах проводов, большая проблема, поэтому мы не любим использовать припой, заключается в том, что в конечном итоге вы получите хрупкую область, где заканчивается наше паяное соединение, и что припой также будет иметь тенденцию впитывать наш провод. Это, в свою очередь, означает, что если готовый согласующий резистор подвергается вибрации, со временем он может выйти из строя. Это абсолютно так, но мы можем справиться с этим довольно адекватно, обеспечив хорошее снятие напряжения. Итак, как мы собираемся это сделать, мы собираемся снять напряжение, а также электрически изолировать его, и мы собираемся сделать это, используя часть термоусадки с двойными стенками ECL. Так что я просто возьму часть этого, если смогу, и мы быстро посмотрим на это на нашей верхней камере.

Любой, кто прошел любой из наших курсов по электромонтажу, вероятно, уже хорошо знаком с термоусадкой SCL. Итак, это полужесткая термоусадка. Он обклеен клеем, так что мы собираемся восстановить его с помощью нашего теплового пистолета, мы собираемся разместить его поверх нашего согласующего резистора, и что он будет делать, когда он будет восстановлен, так это то, что он будет иметь клей в основном немного сочится, обеспечивая небольшую защиту окружающей среды от проникновения влаги, грязи или пыли, а также, поскольку он полужесткий, действительно хорошо снимает напряжение. Так что давайте просто достанем сюда тепловую пушку, и мы быстро ее уменьшим. Мы хотим убедиться, что он хорошо расположен над нашим согласующим резистором.

Теперь, когда все восстановлено, пока все еще красивое и горячее, я также собираюсь использовать пару плоскогубцев, чтобы обжать концы нашей термоусадки, нашего SCL, и это просто запечатает концы там . Итак, давайте быстро взглянем на это под нашей верхней камерой. Итак, у нас есть симпатичный нагрузочный резистор. Он защищен, у нас есть наша термоусадка SCL, красивая и жесткая, так что это будет означать, что в основном, когда он действительно полностью остынет, если мы попытаемся согнуть его, он не будет двигаться, и это даст эта виброустойчивость защитит нас от выхода из строя паяных соединений и, конечно же, электрически изолирована.Теперь у нас есть пара маленьких концов там, свободные концы нашего провода там, и что это позволяет нам сделать, так это зачистить их назад, и мы предусмотрели там достаточную длину, чтобы мы могли затем обрезать их вместе с наши провода CAN high и CAN low в терминале, которые идут к любому компоненту, который мы подключаем.

Таким образом, это просто в основном работает параллельно с нашим CAN высоким и CAN низким. И вам нужно быть немного разумным здесь, когда вы выбираете размер провода для вашей шины CAN.Потребления тока как такового нет, поэтому нам не нужен провод большого сечения, мы вполне можем использовать провод калибра 22 или даже 24. Таким образом, их довольно легко вставить в большинство обычных клемм, которые мы увидим, например, в разъеме AMP superseal 1.0, который так распространен на большинстве наших электронных блоков управления. Итак, что мы собираемся сделать, это соединить это, подключить, подключить, обжать, я должен сказать, параллельно с нашим высоким CAN и низким CAN.

И хотя это, возможно, не самый красивый пример в мире, который я только что быстро сфотографировал, прежде чем мы начали здесь, именно он установлен в нашем MoTeC E888 в нашей Toyota 86.Так что извините за беспорядок, в настоящее время все собирается обратно, но то, что у нас есть, это именно то, что мы только что рассмотрели, это наш согласующий резистор. И что мы будем делать с этим, после того, как все будет завершено, мы также свяжем его вместе с остальной частью ремня безопасности, и это просто обеспечит немного дополнительное ослабление натяжения, мы, очевидно, не хотим, чтобы это просто вибрировало вокруг своей оси. собственной, мы хотим, чтобы она была жестко и надежно соединена с остальной частью нашей подвески. Довольно простое решение, и, очевидно, это не единственный способ установки согласующего резистора, это просто метод, который я считаю действительно эффективным, очень простым и достаточно надежным.Помните еще раз, что у нас есть и другие вебинары по CAN, которые вы можете найти в нашем архиве.

Итак, если вы хотите узнать больше и немного глубже о том, что такое CAN-шина и как на самом деле выглядят эти сообщения, а также как их расшифровывать, пожалуйста, проверьте их после этого вебинара. А пока мы отправимся и посмотрим на наши вопросы. Если у вас есть еще, пожалуйста, не стесняйтесь спрашивать их. MV Auto спросил, что еще будет на этой шине CAN? DME, приборная панель ECM, широкополосный доступ к модулю CAN, если только DME имеет резисторы на 120 Ом, вам необходимо сохранить функцию резистора на 120 Ом в вашей приборной панели. Это действительно хороший момент, я вернусь к этому.

Надо по приборке проверить, какое сопротивление цепи CAN. 60 Ом не нужны, я думаю, что при значении 120 Ом вам нужен внутренний резистор, это мое предположение. Да, это действительно хороший момент, я имею в виду, что я очень кратко упомянул тот факт, что MoTeC в своей документации рекомендует 100 Ом. Большинство других, которые я нашел, рекомендуют 120 Ом. И да, я, честно говоря, не обнаружил, что шины CAN такие чувствительные или такие суетливые.

Но, вероятно, было бы неплохо убедиться, что вы соответствуете любым имеющимся у вас согласующим резисторам. И это одна из тех вещей, где есть передовой опыт построения вашей CAN-шины. Очевидно, мы посмотрели на эту диаграмму того, как это должно выглядеть. Но, в конце концов, вы можете создать временную CAN-шину, пока тестируете продукты на стенде, и вы действительно будете очень удивлены тем, что вам сойдет с рук с точки зрения того, что провода не скручены должным образом. быть, длина жгута, длина CAN-шины не соответствует рекомендациям, которые я упомянул.Может быть, нет согласующих резисторов, может быть, согласующих резисторов больше, чем нужно, и иногда вам это сойдет с рук.

Однако, если мы будем следовать передовым методам построения нашей шины CAN, то мы можем быть уверены, что как только мы установим все в автомобиль, все будет работать так, как ожидалось, поэтому не используйте ярлыки, но это действительно хороший момент от MV. Авто, спасибо, что подняли тему. Хорошо, больше вопросов по этому поводу пока нет. Если у вас возникнут дополнительные вопросы после трансляции этого вебинара, не стесняйтесь задавать их на нашем форуме, и я буду рад ответить на них там.Спасибо, что присоединились к нам, и я с нетерпением жду встречи со всеми на следующей неделе, ура.

RKM 57-TR2 ТУРК | Нагрузочный резистор DeviceNet

Свяжитесь с нашими экспертами по фильтрации

Свяжитесь с нашими экспертами по фильтрации, чтобы ответить на вопросы или помочь вам с любыми потребностями применения

Услуги по фильтрации:

  • Консультации по вопросам фильтрации
  • Аудит
  • Инжиниринг и дизайн
  • Обучение и поддержка на месте

Свяжитесь с нашими экспертами по манометрам

Нужна помощь в выборе манометра? Свяжитесь с нашими экспертами, чтобы ответить на вопросы.

Воспользуйтесь нашим инструментом поиска измерительных приборов для поиска по определенным атрибутам в соответствии с вашими потребностями.

Услуги

  • Услуги по калибровке приборов
  • Уплотнение манометра в сборе и монтаж
  • Сборка разделительной диафрагмы и техническое обслуживание
  • Наполнение измерительной жидкостью с различными типами наполнителей
  • Пользовательские диапазоны измерения давления по шкале
  • Аудит манометров для обеспечения надлежащего функционирования
  • Калибровка и ремонт вакуумметра

Свяжитесь с нашими экспертами по управлению движением и автоматизации

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам в решении ваших задач.

Услуги

  • Техника управления и автоматизации
  • Службы панели управления
  • Проект системы управления
  • Услуги машинного зрения
  • Контракты на техническое обслуживание/ремонт
  • Услуги ПЛК
  • Ремонтный центр Rexroth Indramat

Свяжитесь с нашими экспертами по управлению процессами

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам в решении ваших задач.

Услуги

  • Услуги по распространению компонентов
  • Управление запасами на месте
  • Услуги по автоматизации производства
  • Экспедирование товара
  • Уведомления об устаревании продуктов и заменах
  • Комплектация и упаковка
  • Индивидуальная маркировка

Свяжитесь с нашими экспертами по технологическому теплу

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам в решении ваших задач.

Услуги

  • Расчет тепловых потерь
  • Расчет тепловых потерь
  • Запуск технологического нагревателя и панели управления
  • Ввод в эксплуатацию и запуск системы отопления
  • Поддержка на месте

Свяжитесь с нашими экспертами по работе с жидкостями

Свяжитесь с нашими экспертами, чтобы ответить на вопросы или помочь вам в решении ваших задач.

Услуги

  • Расчет тепловых потерь
  • Расчет тепловых потерь
  • Запуск технологического нагревателя и панели управления
  • Ввод в эксплуатацию и запуск системы отопления
  • Поддержка на месте

Дисководы для гибких дисков / согласующий резистор // retrocmp / ретро-вычисления

Важное примечание

Например, если вы хотите купить старый дисковод для гибких дисков на ebay, всегда ищите согласующий резистор на предлагаемых изображениях.Часто это отсутствует, потому что диск использовался как второй диск; здесь согласующий резистор должен быть удален! Дополнительную информацию также можно найти в Herb Johnson: Резисторная оконечная нагрузка для гибких кабелей передачи данных.

Резисторы

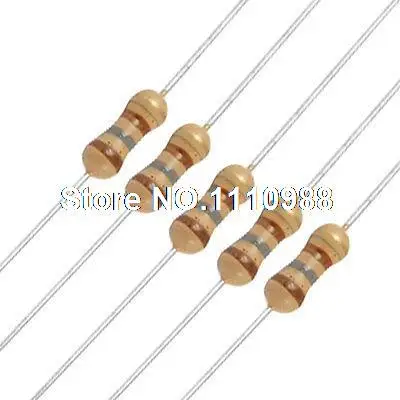

со значением 150 или 330 Ом были стандартом для более ранних 5,25-дюймовых дисков в IBM PC / XT и произошли от 8-дюймового соглашения (с длиной кабеля метр или два). Вместо 150 Ом можно без проблем использовать и 180 Ом. Я купил целую кучу на eBay по хорошей цене.

Те, кто много работает со старыми дисководами, наверняка знают следующий резистор на 330 Ом.

Нагрузочный резистор на 330 Ом

Однако для контроллера гибких дисков Kaypro в стандартной комплектации требуется резистор на 470 Ом.
(РУКОВОДСТВО CHILTONS ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ KAYPRO, стр. 145)
В некоторых сообщениях форума я читал, что иногда могут быть проблемы со старыми 8-дюймовыми дисками. Если это произойдет, просто попробуйте резистор на 1 кОм.До сих пор у меня не было проблем с 8-дюймовыми дисками на моем 286 AT и CompatiCard I. Здесь я использую и NEC 1165 FD, и Mitsubishi M2896-63.

С моими приводами TEAC FD-55A и FD-55F можно использовать резисторы на 330 или 1 кОм в зависимости от длины кабеля. 330 Ом для кабелей длиной до 3 м и 1 кОм для кабелей длиной до 1,5 м.

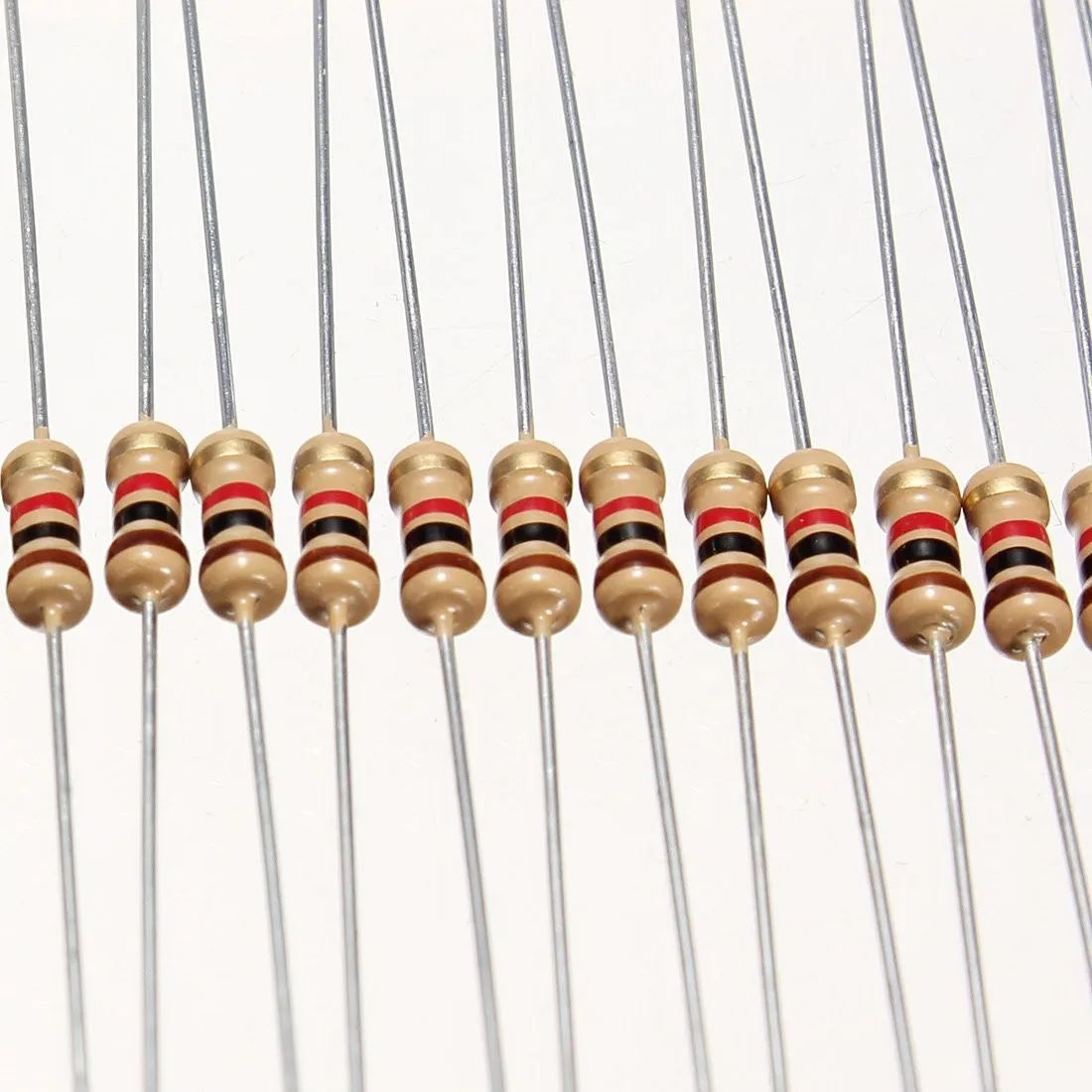

Но это значение не критично, как можно было бы подумать. По сути, чем новее компьютер/контроллер и чем короче кабель, тем выше значение сопротивления (до 1 кОм или 4.7К).
Согласующий резистор и длина кабеля
Источник: Инструкция по эксплуатации TEAC FD55, с. 219, см. ниже

Обратите внимание, есть резисторы с 2х7 = 14 контактов и с 2х8 = 16 контактов! Кроме того, есть также дискеты с отдельными резисторами на линию, например. с 220 + 330 Ом. В случае сомнений всегда обращайтесь к документации.

Терминаторный резистор на Qume 142
(150 Ом и тип цепи -3, изолированный)

Если вы хотите купить резистор, например, на eBay, обратите внимание на правильный тип схемы.Почти для всех дисководов гибких дисков это тип -3 (изолированный): каждая линия изолирована от всех остальных и подключена непосредственно друг к другу.

Если после модификации или расширения компьютер или гибкий дисковод внезапно ведет себя странно или издает странные звуки, проверьте, правильно ли подключен резистор.

При использовании двух дисководов для гибких дисков только «последний» дисковод (A:) на стандартном кабеле для гибких дисков (со скручиванием кабеля) имеет согласующий резистор!

минус ноль градусов: как завершить 5.25 дискет!

загрузок

Прекращение – Практический EE

Для цифрового сигнала проводник проявляет эффекты линии передачи, такие как отражения, когда длина проводника составляет не менее 1/6 расстояния, которое занимает нарастающий/спадающий фронт при распространении. Вам необходимо смягчить и контролировать отражения в цифровой линии передачи, и вы можете сделать это, внедрив так называемую оконечную нагрузку.

Существует два основных типа терминации: терминация источника (драйвера) и терминация нагрузки (приемника).Оконечная нагрузка источника не позволяет волнам, проходящим от источника, отражаться обратно в приемник, добавляя последовательный резистор, который при добавлении к сопротивлению источника равен характеристическому импедансу линии передачи.

Оконечная нагрузка источника: добавьте последовательный резистор на драйвере. Значение R
T = Z 0 – R S . Если R S мало, то R T = Z 0
Согласование нагрузки: добавьте параллельный резистор на приемнике. Значение такое, что R
L // R T = Z 0 .Если R L большое, то R T = Z 0

Согласование нагрузки включает параллельное размещение резистора (между сигналом и землей) с такой величиной, чтобы параллельная комбинация согласующего резистора и сопротивления нагрузки равнялась характеристическому импедансу линии передачи. Если сопротивление нагрузки относительно велико, что характерно для большинства цифровых схем, то R T = Z 0 .

Завершение источника в деталях

Рассмотрим пример завершения источника более подробно.Предположим, что вы знаете, что сопротивление источника вашего драйвера составляет 30 Ом, вы управляете линией передачи с характеристическим сопротивлением 50 Ом и хотите реализовать согласование источника. Для этого просто добавьте к источнику последовательный резистор номиналом 20 Ом, потому что это значение плюс сопротивление источника равняется волновому сопротивлению линии передачи 50 Ом. Итак, что происходит с распространяющейся волной при переходе от низкого уровня к высокому?

Окончание источника

Волна сначала сталкивается с делителем напряжения, образованным (R S + R T ) и линией передачи.Поскольку R S + R T соответствует характеристическому сопротивлению линии передачи по конструкции, делитель напряжения будет 1/2, и поэтому для 2 В V S амплитуда падающей волны равна 1 В. Эта волна распространяется по линии передачи до тех пор, пока не встретит нагрузку с высоким импедансом, и это несоответствие импеданса вызывает отражение, которое возвращается к источнику. Так как сопротивление нагрузки намного выше, чем у линии передачи, отраженная волна будет положительной с величиной, равной падающей волне (коэффициент отражения = (1M – 50) / (1M + 50) = приблизительно 1).

Коэффициент отражения при нагрузке:

Приемник увидит переданную волну, которая представляет собой падающую волну плюс отраженную волну без временной задержки между ними, потому что приемник находится прямо на месте разрыва импеданса нагрузки. Поскольку падающая волна имеет величину 1/2 * V S , а отраженная волна равна ей, приемник видит вдвое большую величину падающей волны (0,5 * V S + 0,5 * V S ). = V S ).И скорость нарастания (изменение напряжения в единицу времени) в приемнике в два раза больше, чем скорость падающего фронта. Он видит край, напряжение которого удваивается по сравнению с падающей волной за то же время.

Приемник обнаруживает удвоенное напряжение падающей волны и удвоенную частоту фронтов

Затем отраженная волна возвращается к водителю. При попадании в источник он видит Тевенин, эквивалентное сопротивлению RS + RT, что равно волновому сопротивлению линии передачи.Итак, отражения нет, и колебание останавливается там же, у источника, после одного кругового пути.

Время установления = одна поездка туда и обратно от водителя → приемник → водитель

Это хорошая ситуация для получателя. Он получает хороший чистый фронт, равный полному напряжению драйвера источника. Но что будет наблюдать приемник, подключенный к средней точке, показанной на диаграмме выше? Было бы видно, как падающая волна проходит с переходом от 0 В до 0,5 * VS, а через некоторое время следует отраженная волна, направляющаяся к источнику, увеличивая напряжение до VS.Итак, он видит ступеньку прямо посередине ребра. Не подходит для некоторых типов сигналов.

Окончание источника: сигнал отлично выглядит только в конце линии передачи.

Синхронные сигналы, которые оцифровываются на фронте тактового сигнала, могут быть совместимы со ступенчатым изменением, поскольку они могут оцифровываться после времени установления сигнала. Но асинхронные сигналы, такие как часы, энкодеры, прерывания, будут иметь проблему, потому что в зоне логического перехода любой шум, связанный с сигналом, может сделать его немонотонным (падение вниз), вызывая нежелательный логический переход. Вместо 0 -> 1 получается 0 -> 1 -> 0 -> 1. Итак, это основное ограничение или недостаток терминации источника: сигнал отлично выглядит только в конце линии передачи. Он плохо подходит для топологий с несколькими приемниками.

Завершение завершения в деталях

Давайте подробно рассмотрим пример концевой заделки, показанный на диаграмме ниже. Когда VS управляет переходом от низкого (0 В) к высокому (1 В), волна сначала сталкивается с делителем напряжения, образованным между сопротивлением источника и входным сопротивлением линии передачи.Передаваемое напряжение равно 50/(50+10)=5/6.

Завершить прекращение

Эта падающая волна без возмущений распространяется по линии передачи до тех пор, пока не достигает нагрузки, где она встречает импеданс, эквивалентный Тевенину, равный 50 Ом, что равно R T // R L . Итак, отражения нет, и падающая волна передается в приемник в неизменном виде. Ни в одной точке не возникает отражения, поэтому каждая точка вдоль линии передачи видит один и тот же фронт с одинаковым напряжением и скоростью нарастания. Это отлично подходит для топологий с несколькими приемниками.

End Termination: сигнал выглядит одинаково в каждой точке линии передачи

Нет времени установления при окончании. Здорово! Итак, в чем подвох? Сила. Конечная терминация рассеивает много энергии, и для нее требуется драйвер с большей пропускной способностью по току. Всякий раз, когда драйвер подает на линию высокий уровень, оконечный согласующий резистор проводит ток на землю и рассеивает мощность. В случае согласования источника согласующий резистор рассеивает мощность только во время перехода сигнала… в среднем гораздо меньше мощности, что означает, что вы можете использовать гораздо меньший резистор с меньшей номинальной мощностью.2/50 = 14 мВт, всякий раз, когда линия находится на высоком уровне, а драйверу необходимо подать 17 мА, что много. Теперь представьте себе управление 32-битной шиной данных с логикой 3,3 В и оконечной нагрузкой: 7 Вт! Это просто не практично.

Конечная заделка: рассеивание высокой мощности

Оконечная терминация удобна в основном для шин последовательной связи с несколькими приемниками (небольшое количество линий данных), особенно при передаче сигналов с помощью семейств низковольтной логики качания, таких как LVDS или Bus-LVDS (BLVDS).

Несколько драйверов

Наличие нескольких драйверов линии передачи усложняет работу, потому что вы не определили начальную и конечную точки, а движение по середине вызывает волны в обоих направлениях. Есть два метода, которые я могу придумать, чтобы справиться с этой топологией: реализовать параллельную терминацию на обоих концах линии передачи или реализовать согласующие резисторы истока на каждом драйвере, которые настолько замедляют фронты сигнала, чтобы не было эффектов линии передачи.Вы всегда хотите сделать последнее, если вам это сойдет с рук. Давайте поговорим об обеих ситуациях.

«Двустороннее» окончание

Рассмотрим линию передачи с парой драйвер/приемник в середине и с приемниками на каждом конце. Пара драйвер/приемник часто называется приемопередатчиком. В этом случае давайте также рассмотрим дифференциальный сигнал, а не несимметричный сигнал, который относится к земле. В линии передачи дифференциального сигнала важной характеристикой является импеданс дифференциальной характеристики, а не импеданс каждой половины дифференциальной пары относительно земли. Важен дифференциальный импеданс между ними.

Окончание на обоих концах дифференциальной линии передачи

Когда драйвер вытесняет переход сигнала, волна сначала видит линию передачи, идущую влево параллельно линии передачи, уходящей вправо, потому что волна будет разделяться и распространяться в обоих направлениях. Итак, драйвер вбивает в 50 Ом (100//100). Волна распространяется в обоих направлениях вниз по линии передачи, пока не будут достигнуты ее концы.Вы хотите установить R T равным дифференциальному характеристическому импедансу 100 Ом, чтобы не было отражения. Без отражений нет времени установления, и приемники получают хорошие четкие края.

Теперь рассмотрим ту же структуру линии передачи, но на этот раз с приводом от одного из концов.

Дифференциальная линия передачи

Когда драйвер управляет переходом сигнала, волна сначала видит RT параллельно дифференциальной линии передачи 100 Ом.Предполагая, что RT установлено на 100 Ом, драйвер работает на 50 Ом. Затем волна распространяется по линии передачи. В приемнике посередине волна видит высокоимпедансный вход приемника параллельно с остальной частью линии передачи, поэтому она видит 100 Ом, и отражения нет. Волна проходит мимо среднего приемника и достигает конечного терминатора RT. Если этот терминатор соответствует 100 Ом дифференциальной линии передачи, то отражения нет, и конечный приемник получает полную падающую волну.

Таким образом, терминация на обоих концах действительно хорошо работает для высокочастотной передачи сигналов с низкими перепадами напряжения, когда топологии требуют нескольких драйверов и приемников. Распространенными семействами дифференциальной логики, использующими терминирование на обоих концах, являются RS-485, CAN и Bus-LVDS (BLVDS).

Замедление

Лучшим решением любой проблемы с линией передачи является установка резистора в каждом драйвере, который замедляет скорость фронта настолько, чтобы проводник больше не проявлял эффектов линии передачи. Вы не можете сделать это, если вам нужно управлять на высокой частоте, где скорость фронта должна быть высокой, или если проводник должен быть длинным, но во многих случаях вы можете это сделать. Замедление фронта не только устраняет эффекты линии передачи, но также уменьшает перекрестные помехи и электромагнитные помехи, поскольку они пропорциональны частоте фронтов сигнала.

Чтобы выбрать значение резистора, достаточное для замедления фронта, сделайте предположение, что вы избавитесь от эффектов линии передачи, и рассчитайте на основе системы с сосредоточенными параметрами.Учтите, что резистор истока и емкость дорожки печатной платы, а также емкость вывода приемника образуют фильтр нижних частот, и скорость фронта переходной характеристики этого фильтра должна быть достаточно медленной, чтобы проводник не превышал 1/6 равно расстоянию, которое фронт сигнала занимал бы на этом проводнике. Как правило, вы выбираете значение в диапазоне от 100 Ом до 1000 Ом.

Далее: Стек

Unified Microsystems RXT-1000 Согласующие резисторы Unified Microsystems RXT

Марка:

Номер детали производителя:

RXT-1000

Тип детали:

Линейка продуктов:

Номер детали DXE:

УМС-RXT-1000

Антенна для напитков Тип компонента:

Согласующий резистор

Количество:

Продается по отдельности.

Примечания:

Импеданс 1 кОм.

Согласующие резисторы RXT компании Unified Microsystems

Дополните свою приемную антенную систему оконечными резисторами RXT от Unified Microsystems. Эти резисторы предназначены для работы в жестких условиях. Размещенные в корпусах класса NEMA с крепежными деталями из нержавеющей стали, их встроенные фланцы упрощают монтаж и обеспечивают безопасность.Керамические резисторы мощностью 2 Вт неиндуктивны, имеют конформное покрытие и защищены газоразрядными трубками от перенапряжений и ударов молнии.

Доступны три модели для различных типов приемных антенн: 270 Ом, 470 Ом и 1000 Ом.

Размеры корпуса: 2,0 дюйма в ширину, 3,2 дюйма в глубину, 1,4 дюйма в высоту

Ответы на многолетние запросы о корпусе для Beverage и других приемных антенн были получены!
Закажите оконечные резисторы Unified Microsystems RXT в компании DX Engineering уже сегодня!

Некоторые детали не разрешены к использованию в Калифорнии или других штатах с аналогичными законами/правилами.

Звоните для заказа

Это заказная деталь.Вы можете заказать эту деталь, связавшись с нами.

× ×

Варианты для международных клиентов

Варианты доставки

Если вы являетесь международным покупателем и отправляете товар на адрес в США, выберите «Доставка в США», и мы соответствующим образом оценим даты вашей доставки.

× .
