Прямые и обратные холодильники

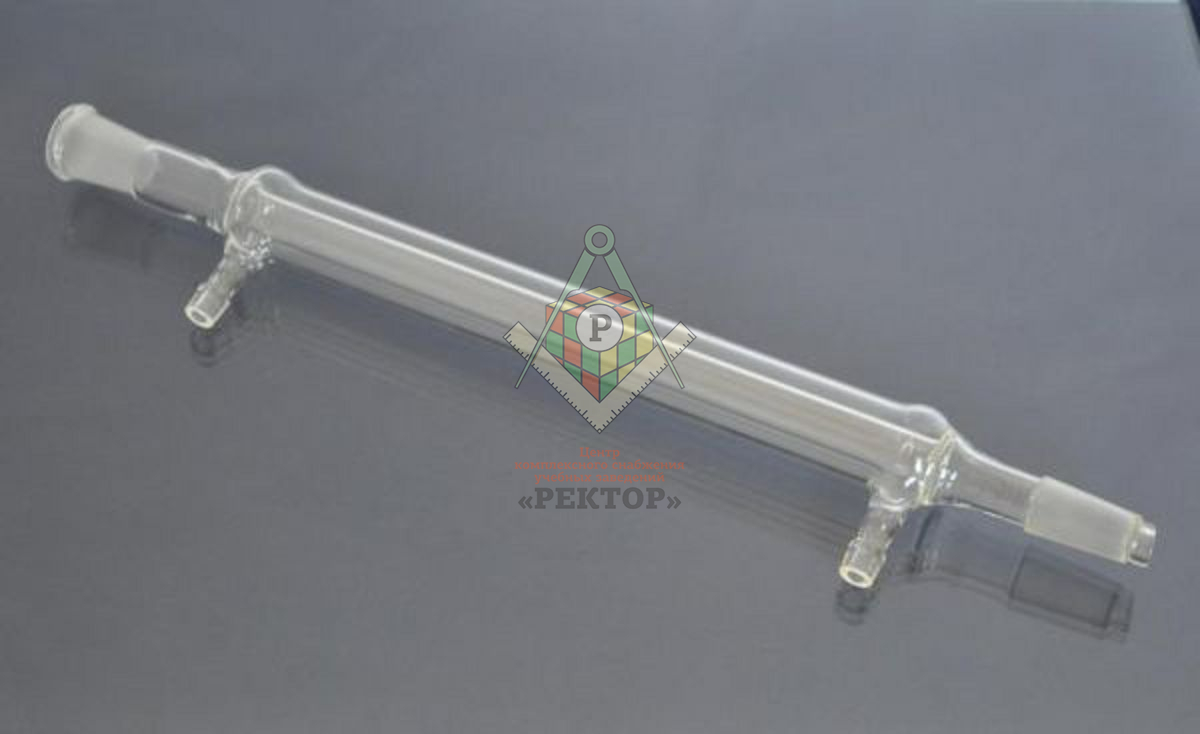

Холодильник Либиха с прямой трубкой

Применяется преимущественно в качестве нисходящего примерно до 160°С. Охлаждающим средством для веществ с температурой кипения < 120°С служит в нем проточная вода, а в интервале 120-160°С — непроточная.

Холодильник Либиха состоит из двух стеклянных трубок запаянных одна в другую. По внутренней трубке движутся пары жидкости, а по внешней (рубашка) охлаждающий агент (холодная вода).

В качестве обратного такой холодильник малоэффективен, так как имеет малую охлаждающую поверхность и ламинарное течение паров; с этой целью он применяется только для относительно высококипящих (т.кип. >100°С) соединений. На наружной поверхности холодильника конденсируется атмосферная влага, которая через капиллярные течи в шлифе может попадать внутрь колбы, поэтому шлифы на холодильнике и колбе следует тщательно смазывать. Рекомендуется также на холодильнике выше шлифа надевать манжету из сухой фильтровальной бумаги.



Длина охлаждающей трубки, мм	Диаметр	Площадь охлаждения, дм2	Общая длина,
			мм
200	18	0.7	350
250	18	1	420
300	20	1. 1	480
400	22	1.6	590
500	24	2.2	710
600	24	2.8	810
800	28	4. 3	1050
1000	28	5.7	1250

Холодильник Либиха со стандартными шлифами

Длина охлаждающей зоны, мм	Шлифы	Площадь охлаждающей зоны, дм2	Длина, мм
80	10/19	0. 16	165
80	14/23	0.16	175
150	14/23	0.6	254
200	14/23	1	305
200	19/26	1	332
200	24/29	1	350
200	29/32	1	360
300	19/26	1. 6	432
300	24/29	1.6	450
300	29/32	1.6	460
400	19/26	2.1	535
400	24/29	2. 1	555
400	29/32	2.1	560
500	19/26	2.7	632
500	24/29	2.7	650
500	29/32	2. 7	660
600	19/26	3.2	735
600	24/29	3.2	735
600	29/32	3.2	760

В вашем браузере отключен JavaScript

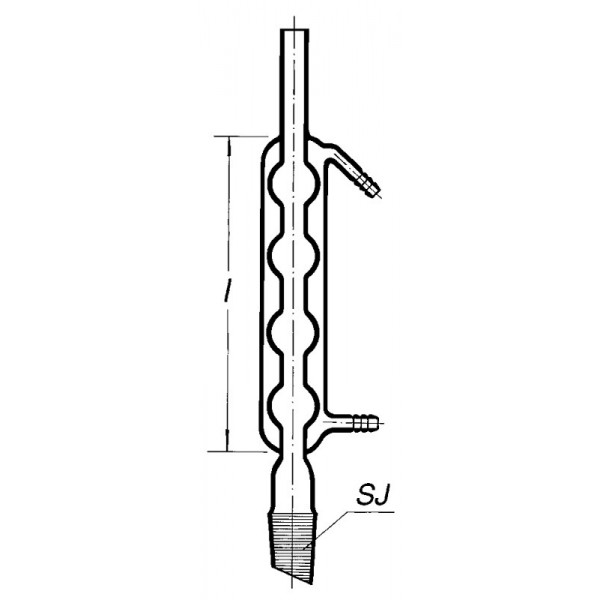

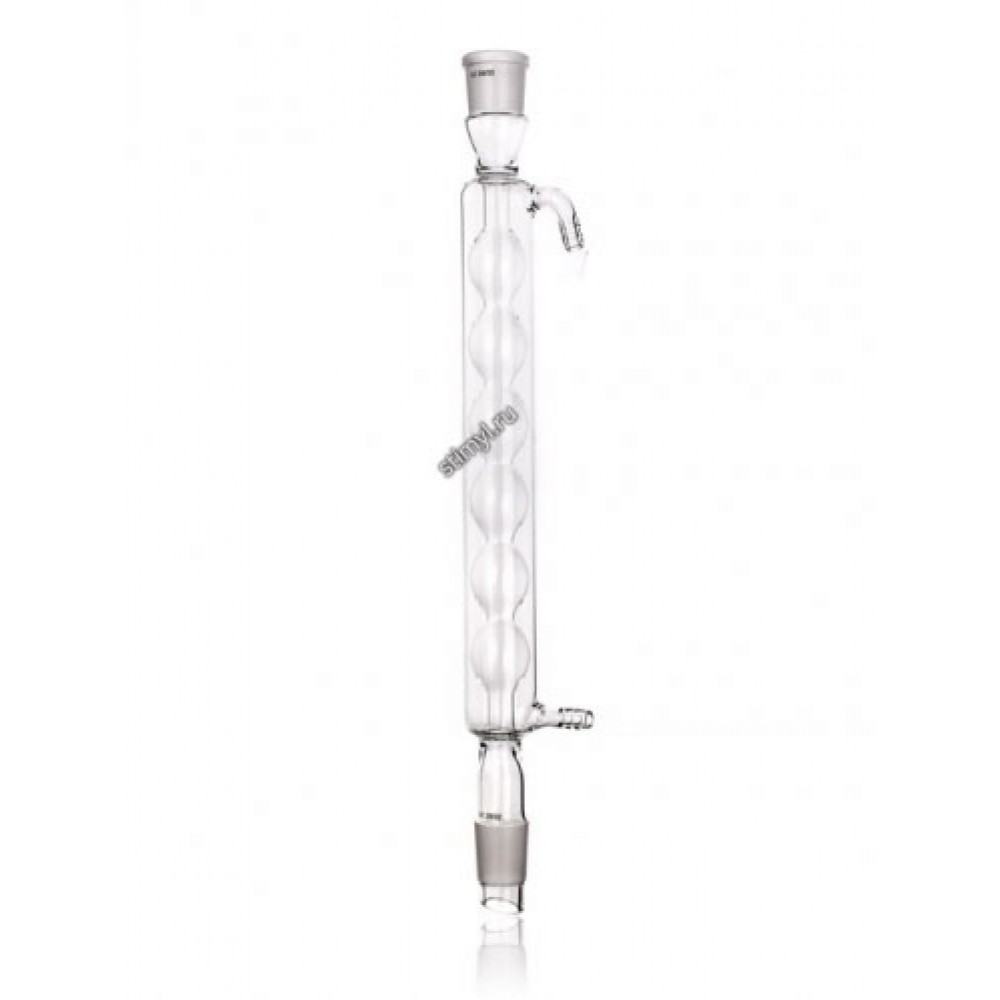

Холодильник Аллина (шариковый)

Используется исключительно как обратный. Поскольку этот холодильник имеет шаровидные расширения, ток паров становится в нем турбулентным; охлаждающее действие такого холодильника значительно выше, чем у холодильника Либиха. Однако на внешней его поверхности также конденсируется атмосферная влага и место спая А также является опасным. Подача охлаждающего агента производится снизу-вверх. Через шариковый холодильник удобно вставлять ось мешалки, вводить в реактор различные вещества, хорошо смываемые в колбу конденсатом и подогреваемые им. Обычно число шариков у таких холодильников колеблется от 3 до 8. Во избежание захлебывания, когда конденсат не успевает стекать обратно в колбу с кипящей жидкостью, обратный шариковый холодильник устанавливают в наклонном положении, но наклон не должен быть слишком большим, чтобы конденсат не скапливался в шарах. Скопление конденсата приводит к уменьшению эффективной охлаждающей поверхности холодильника.

Длина охлаждающей трубки (по прямой), мм	Диаметр	Площадь охлаждения, дм2	Общая длина, мм
200	18	1	350
250	18	1. 5	420
300	20	1.8	480
400	22	2.7	590
500	24	3.7	710
600	24	4. 9	810
800	28	7.6	1050
1000	28	10	1250

Холодильник Аллена со стандартными шлифами

Длина охлаждающей зоны (по прямой), мм	Шлифы	Площадь охлаждающей зоны, дм2	Длина, мм
150	14/23	0. 6	235
200	14/23	1.1	295
200	19/26	1.1	330
200	24/29	1.1	350
200	29/32	1. 1	360
300	14/23	1.6	405
300	19/26	1.6	430
300	24/29	1.6	450
300	29/32	1. 6	460
400	19/26	2.2	530
400	24/29	2.2	550
400	29/32	2.2	560
500	19/26	3	630
500	24/29	3	650
500	29/32	3	660
600	19/26	3. 7	730
600	26/29	3.7	750
600	29/32	3.7	760

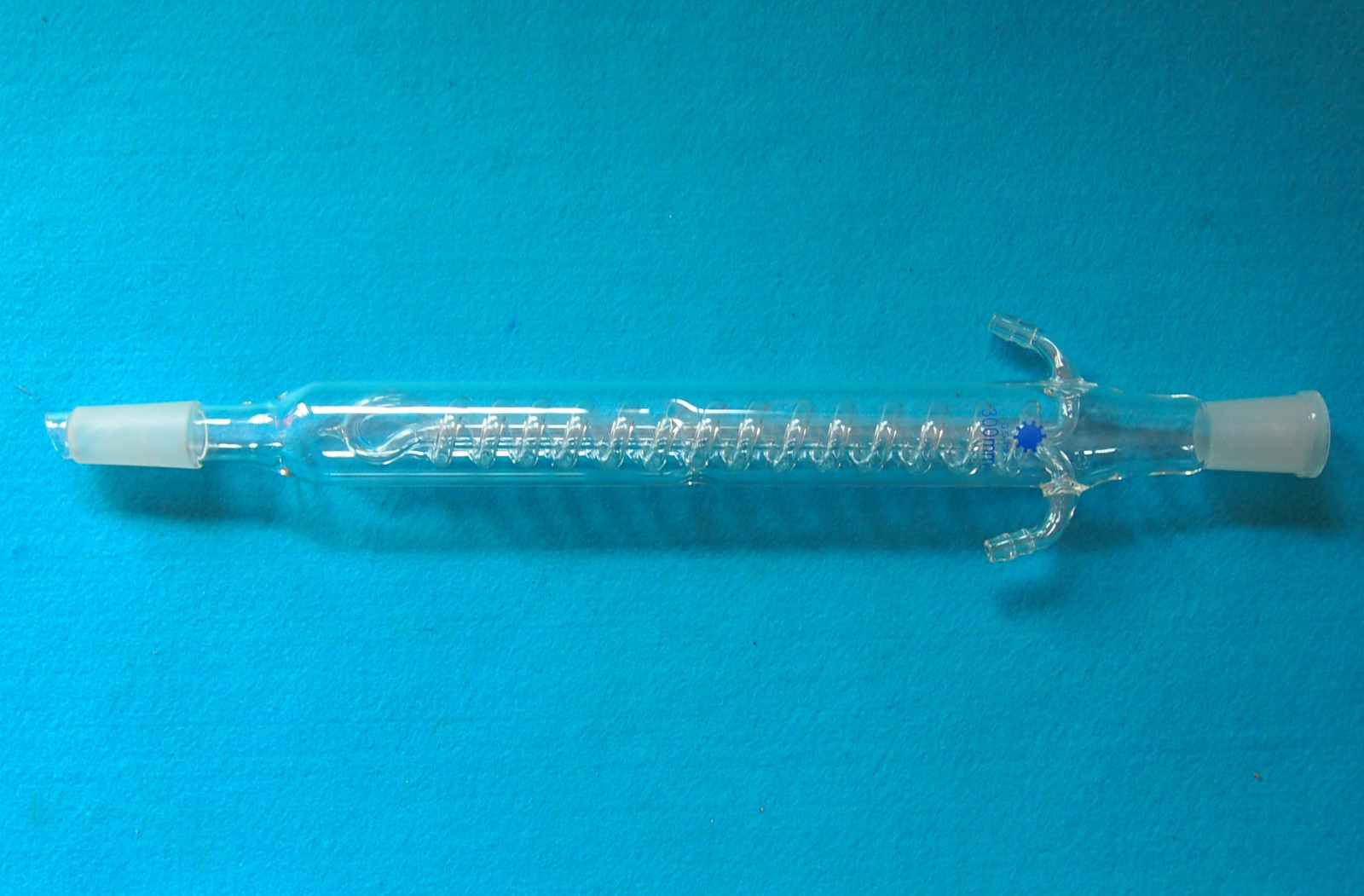

Холодильник Грэхема (змеевиковый)

Никогда не используется как обратный, так как конденсат, который недостаточно хорошо стекает по сгибам змеевика, может быть выброшен нз холодильника и послужить причиной несчастного случая. Змеевиковый холодильник, установленный вертикально, является наиболее эффективным нисходящим холодильником, особенно для низкокипящих веществ.

Длина охлаждающей трубки (по прямой), мм	Диаметр	Площадь охлаждения, дм2	Общая длина, мм
200	18	2.3	350
250	20	2.7	420
300	20	3. 3	480
400	22	4.7	590
500	24	7	710
600	24	8.2	810

Холодильник Грэхема (змеевиковый) со стандартными шлифами

Длина охлаждающей зоны (по прямой), мм	Шлифы	Площадь охлаждающей зоны, дм2	Длина, мм
150	14/23	1. 2	235
200	14/23	2.3	295
200	19/26	2.3	330
200	24/29	2.3	350
300	19/26	3. 5	430
300	24/29	3.5	450
300	29/32	3.5	460
400	19/26	4.7	530
400	24/29	4. 7	550
400	29/32	4.7	560
500	19/26	5.7	630
500	24/29	5.7	650
500	29/32	5. 7	660
600	19/26	7.7	730
600	24/29	7.7	750
600	29/32	7.7	760
