Настройка контроллера evco: Инструкцию по настройке холодильных контроллеров, руководство пользователя скачать на Becold.ru

Опубликовано автором

Содержание

Проверка и настройка холодильного оборудования

1. Проверка внутренней части холодильного оборудования.

Необходимо раз в неделю проверять состояние испарителя.
Испаритель находится внутри холодильной камеры, сверху. Прикрыт кожухом.
На испарителе не должно быть наледи или инея. Наличие наледи говорит о том, что необходимо выполнить разморозку, а также проверить (или отредактировать) настройки контроллера или вызвать мастера для диагностики других неисправностей.
Рядом с испарителем находится вентилятор, который должен всегда работать. При осмотре испарителя необходимо обращать внимание на посторонние звуки издаваемые вентилятором (скрежет, треск и т. д.) – их быть не должно. Наличие посторонних звуков свидетельствует о необходимости вызова мастера.
Если вентилятор не работает, то требуется срочный ремонт, так как камера витрины потеряет возможность поддерживать заданный диапазон температуры.
Нормальное состояние испарителя и расположение при осмотре на изображении ниже.

2. Проверка наружней части холодильного оборудования.

Необходимо раз в квартал проверять состояние конденсатора.
Конденсатор находится сзади витрины (для R-типа) или сверху (для N-типа). Конденсатор должен быть чистым, не забит пылью, грязью и т. д.
Рядом с конденсатором находится вентилятор, который работает только вместе с компрессором (то есть он не всегда включён). При осмотре конденсатора необходимо обращать внимание на посторонние звуки издаваемые вентилятором (скрежет, треск и т. д.) – их быть не должно. Наличие посторонних звуков свидетельствует о необходимости вызова мастера.
Если вентилятор долго не включается, то требуется срочный ремонт, так как камера витрины потеряет возможность поддерживать заданный диапазон температуры.
Вместе с чисткой конденсатора требуется проводить осмотр ёмкости для талой воды. Если она заполнена водой больше чем на 50%, необходимо слить воду чтобы избежать её переполнения. Также нужно обращать внимание на трубку для слива конденсата, она должна быть направлена в ёмкость, как показано на изображении ниже.
На витринах модели Z нельзя загромождать полку и отверстие для стока – оно должно быть пустым, без предметов. Отверстие для стока не должно быть загрязнено. Из-за этого возможна протечка воды из витрины.

Нормальное состояние конденсатора и расположение при осмотре на изображении ниже.

3. Настройка контроллера.

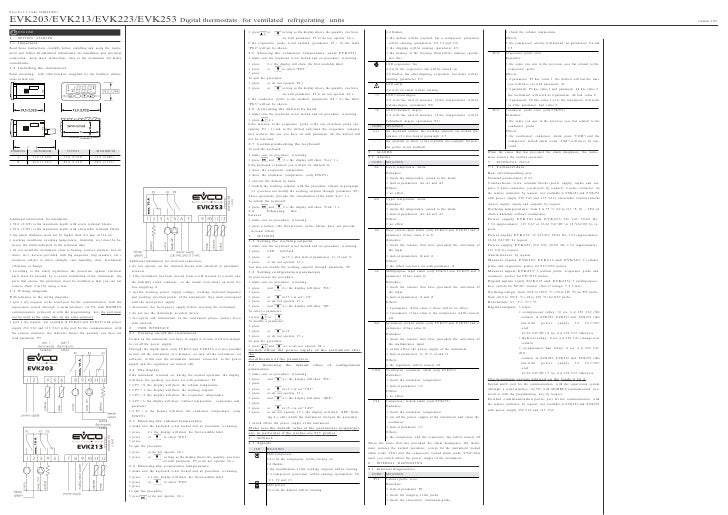

На всех витринах установлен контроллер
EVCO EV3L21N7.
Общий вид контроллера в нормальном рабочем состоянии.


При стандартной настройке контроллера устанавливаются следующие параметры:

Дифференциал рабочих установок: r0 = 2;
Минимальная температура уставки: r1 = 2;
Максимальная температура уставки: r2 = 4;
Интервал разморозки, часы: d0 = 4;
Длительность разморозки, минуты: d3 = 15;
Уставка = 3.

Остальные настройки соответствуют заводским.

Изменение настроек контроллера:

Важно! При изменении данных настроек требуется наличие специальных знаний\навыков или точных значений переменных, полученных от мастера по холодильному оборудованию.

  • Нажать и удерживать кнопку set, пока не появится надпись UnL.
  • Отпустить и снова нажать кнопку set, держать, пока не появиться надпись PA.
  • Нажать set и с помощью кнопок со стрелками установить значение “-19”, после чего нажать set. После чего попадаем в сервисное меню.
  • С помощью кнопок со стрелками находим нужные параметры. Для изменения параметра нажимаем set, устанавливаем значение, нажимаем set еще раз.
  • После внесения изменений система сама выйдет из меню на главный экран через 15 секунд.

Общий вид основных настроек представлен ниже.

Включение дополнительной оттайки на контроллере EVCO.

Для включения дополнительной оттайки холодильного оборудования требуется:

  1. Нажать и удерживать кнопку set, пока не появится надпись UnL.
  2. Нажать и удерживать кнопку Λ 3 секунды пока на контроллере не отобразится символ оттайки (см.рис.1).

рис.1

Настройка рабочей уставки на контроллере EVCO:

  1. Нажать кнопку SET на 3 секунды, до появления надписи UNL.
  2. Отпустить кнопку SET.
  3. Кратковременно нажать SET ещё раз (менее секунды) – появиться значение текущей уставки.
  4. С помощью кнопок со стрелкой установить требуемое значение.
  5. Через 15 сек дисплей вернётся в исходное состояние, значения сохранятся.

4. Регулировка настроек в зависимости от сезона/внешних условий

При выборе рабочей уставки рекомендуется учитывать внешние условия.
При нормальных условиях (температура 23-25 градусов) рекомендуется настраивать уставку 3 градуса, что обеспечивает рабочий диапазон от 2 до 4 градусов.

При переходе на “летний” сезон, когда внешняя температура выше 25 градусов, значение уставки рекомендуется повысить на 1-2 градуса, “зимой” – возвращать обратно.
Данную процедуру рекомендуется делать два раза в год – весной и осенью – перед сменой внешних климатических условий.

Рекомендованные параметры оттайки в летний сезон
d0=3
d3=20
