Проверка и настройка холодильного оборудования

1. Проверка внутренней части холодильного оборудования.

Необходимо раз в неделю проверять состояние испарителя.
Испаритель находится внутри холодильной камеры, сверху. Прикрыт кожухом.
На испарителе не должно быть наледи или инея. Наличие наледи говорит о том, что необходимо выполнить разморозку, а также проверить (или отредактировать) настройки контроллера или вызвать мастера для диагностики других неисправностей.
Рядом с испарителем находится вентилятор, который должен всегда работать. При осмотре испарителя необходимо обращать внимание на посторонние звуки издаваемые вентилятором (скрежет, треск и т. д.) – их быть не должно. Наличие посторонних звуков свидетельствует о необходимости вызова мастера.
Если вентилятор не работает, то требуется срочный ремонт, так как камера витрины потеряет возможность поддерживать заданный диапазон температуры.
Нормальное состояние испарителя и расположение при осмотре на изображении ниже.

2. Проверка наружней части холодильного оборудования.

Необходимо раз в квартал проверять состояние конденсатора.
Конденсатор находится сзади витрины (для R-типа) или сверху (для N-типа). Конденсатор должен быть чистым, не забит пылью, грязью и т. д.
Рядом с конденсатором находится вентилятор, который работает только вместе с компрессором (то есть он не всегда включён). При осмотре конденсатора необходимо обращать внимание на посторонние звуки издаваемые вентилятором (скрежет, треск и т. д.) – их быть не должно. Наличие посторонних звуков свидетельствует о необходимости вызова мастера.
Если вентилятор долго не включается, то требуется срочный ремонт, так как камера витрины потеряет возможность поддерживать заданный диапазон температуры.
Вместе с чисткой конденсатора требуется проводить осмотр ёмкости для талой воды. Если она заполнена водой больше чем на 50%, необходимо слить воду чтобы избежать её переполнения. Также нужно обращать внимание на трубку для слива конденсата, она должна быть направлена в ёмкость, как показано на изображении ниже.
На витринах модели Z нельзя загромождать полку и отверстие для стока – оно должно быть пустым, без предметов. Отверстие для стока не должно быть загрязнено. Из-за этого возможна протечка воды из витрины.

Нормальное состояние конденсатора и расположение при осмотре на изображении ниже.

3. Настройка контроллера.

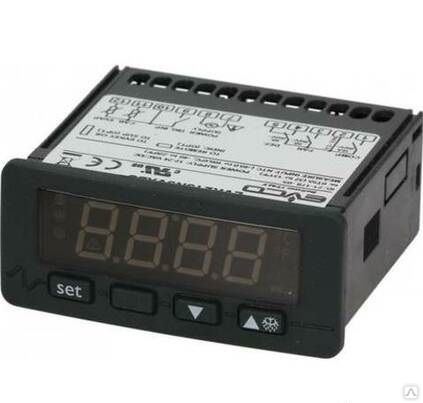

На всех витринах установлен контроллер
EVCO EV3L21N7.
Общий вид контроллера в нормальном рабочем состоянии.

При стандартной настройке контроллера устанавливаются следующие параметры:

Дифференциал рабочих установок: r0 = 2;
Минимальная температура уставки: r1 = 2;
Максимальная температура уставки: r2 = 4;
Интервал разморозки, часы: d0 = 4;
Длительность разморозки, минуты: d3 = 15;
Уставка = 3.

Остальные настройки соответствуют заводским.

Изменение настроек контроллера:

Важно! При изменении данных настроек требуется наличие специальных знаний\навыков или точных значений переменных, полученных от мастера по холодильному оборудованию.

• Нажать и удерживать кнопку set, пока не появится надпись UnL.
• Отпустить и снова нажать кнопку set, держать, пока не появиться надпись PA.

• Нажать set и с помощью кнопок со стрелками установить значение “-19”, после чего нажать set. После чего попадаем в сервисное меню.
• С помощью кнопок со стрелками находим нужные параметры. Для изменения параметра нажимаем set, устанавливаем значение, нажимаем set еще раз.
• После внесения изменений система сама выйдет из меню на главный экран через 15 секунд.

Общий вид основных настроек представлен ниже.

Включение дополнительной оттайки на контроллере EVCO.

Для включения дополнительной оттайки холодильного оборудования требуется:

1. Нажать и удерживать кнопку set, пока не появится надпись UnL.
2. Нажать и удерживать кнопку Λ 3 секунды пока на контроллере не отобразится символ оттайки (см.рис.1).

рис.1

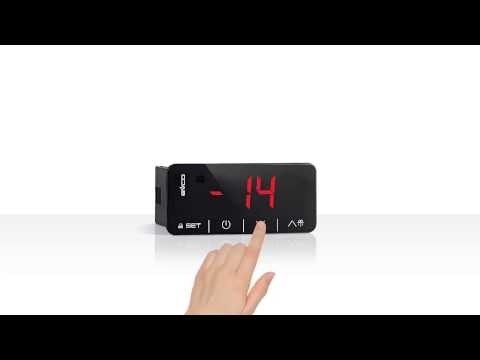

Настройка рабочей уставки на контроллере EVCO:

1. Нажать кнопку SET на 3 секунды, до появления надписи UNL.
2. Отпустить кнопку SET.
3. Кратковременно нажать SET ещё раз (менее секунды) – появиться значение текущей уставки.
4. С помощью кнопок со стрелкой установить требуемое значение.
5. Через 15 сек дисплей вернётся в исходное состояние, значения сохранятся.

4. Регулировка настроек в зависимости от сезона/внешних условий

При выборе рабочей уставки рекомендуется учитывать внешние условия.
При нормальных условиях (температура 23-25 градусов) рекомендуется настраивать уставку 3 градуса, что обеспечивает рабочий диапазон от 2 до 4 градусов.

При переходе на “летний” сезон, когда внешняя температура выше 25 градусов, значение уставки рекомендуется повысить на 1-2 градуса, “зимой” – возвращать обратно.
Данную процедуру рекомендуется делать два раза в год – весной и осенью – перед сменой внешних климатических условий.

Рекомендованные параметры оттайки в летний сезон
d0=3
d3=20

• Временные файлы cookie

Создано при поддержке Фонда содействия инновациям

Контроллеры холодильных систем. Микропроцессоры для холодильных камер, витрин, холодильных шкафов.

Электронные контроллеры – блоки управления холодильных систем, которые облегчают работу с холодильным оборудование и берут на себя полное управление холодильной системой, а в случае выхода системы из строя предупредят владельца об опасности или даже автоматически вызовут сервисную службу.

Прогресс не стоит на месте и на смену механическим термостатам пришли высокоточные, компактные и многофункциональные электронные блоки управления холодильной техникой. На рынке Украины основными компаниями, которые предлагают электронные контроллеры для холодильных систем являются компании Eliwell, Danfoss, Dixell и EVCO, самыми популярными контроллерами для систем управления климата остаются Siemens и Danfoss. Функционально современные контроллеры очень похожи, обладают идентичными функциями и имеют унифицированные размеры, так что контроллеры-аналоги разных производителей легко устанавливаются в холодильную мебель или щиты управления вместо аналогов. Все эти удобства для пользователя обусловлены желанием более молодых компаний захватить долю рынка у таких гигантов как Danfoss и Siemens, но возможно ли ощутить эти преимущества и тем более получить материальную выгоду от перехода на более дешевые аналоги? Большинство контроллеров температуры работают с датчиками типа NTC, то есть контроллер EVCO EVK 203 будет легко работать с датчиками от контроллера Eliwell ID 974, оба контроллера поддерживают работу с двумя датчиками и обладают схожими функциями, так что настроить контроллер сможет практически каждый механик.

Вопрос надежности контроллеров и именитости бренда в последние годы стал очень острым, после того как компания Danfoss перенесла свои заводы в Китай, оставив в Европе только производство компрессоров Danfoss Performer и Danfoss Maneurop. Руководство компании Danfoss утверждает, что контроль качества на заводах в Азии ни чем не уступает контролю на заводах в Европе, но повлияет ли на качество продукции место ее рождения покажет время.Контроллеры Eliwell импортируются нашей компанией из Италии и есть документы, подтверждающие, что это оригинальный европейский продукт.Явными лидерами по сроку эксплуатации уже много лет остаются контроллеры Eliwell и Danfoss, контроллеры более молодого бренда EVCO зарекомендовали себя не так хорошо, но есть надежда, что новое поколение контроллеров, которое недавно поступило на рынок исправят ситуацию.

Таким образом выбор электронного контроллера для управления конкретной системой – это субъективный выбор инженеров и монтажников, специалисты нашей компании не вступают в спор, а просто стараются поддерживать на складе самые ходовые и востребованные электронные контроллеры температуры и влажности мировых производителей.

Покупая электронные контроллеры у наших менеджеров Вы получаете низкие цены , оригинальную продукцию и квалифицированную техническую поддержку, а для Киева и Киевской области предоставляется такая услуга как замена контроллера холодильной системы по выгодной цене!



компрессоры Embraco Aspera, холодильные агрегаты Embraco Aspera, ремонт холодильников на дому

{spoiler=Подробнее о блоках управления для холодильного оборудования}

Контроллеры холодильные, микропроцессоры для холодильных камер, витрин, шкафов, холодильных агрегатов

Холодильные контроллеры – важная техническая часть оборудования. Такие устройства необходимы в первую очередь для обеспечения стабильных показателей работы холодильных агрегатов. Они удерживают температурные отметки в выбранном положении, а также и позволяют добиться высоких показателей безопасности.

Микропроцессоры часто устанавливаются на промышленном холодильном оборудовании. Это необходимо для автоматизации важных процессов, что является чрезвычайно важным для современного оборудования.

Компактные устройства позволяют добиться высоких показателей функционирования.

Для чего используются холодильные контроллеры

Микропроцессоры для холодильных камер представлены на рынке в нескольких разновидностях. Они устанавливаются на холодильном оборудовании промышленного типа, их основная функция – соблюдение установленного температурного режима внутри отсека. Также можно выделить несколько важных особенностей устройства.

1. Контроллеры для холодильного оборудования используются для контроля производительности компрессора и конденсатора – двух важных технических узлов любого промышленного агрегата.

Современные производители (например, компания Danfoss) выпускает модели с функцией автоматического контроля и мониторинга. Их особенность – широкий функционал, что позволяет соблюдать приемлемые показатели давления в момент всасывания и конденсации. Такое устройство обеспечивает нормальное функционирование конденсатора и компрессора, соответствующее всем техническим требованиям.

Правильно подобранный холодильный контроллер позволит снизить энергопотребление в среднем на 30%. Это отличные показатели, позволяющие использовать оборудование продуктивно.

2. Широкий ассортимент устройств

Контроллеры для промышленного холодильного оборудования достаточно широко представлены у всех ведущих производителей. Найти можно приборы для небольших бытовых моделей или достаточно крупных промышленных агрегатов. В продаже есть варианты, обеспеченные точечной функцией регулировки диапазона рабочих температур.

Используются такие модели на предприятиях промышленного и пищевого спектра. Они подходят и для предприятий, где существуют достаточно строгие правила относительно санитарных норм. Микропроцессоры обеспечивают полноценный контроль производительности и температурных режимов в целом.

3. Разнообразный функционал

Микропроцессы для холодильных агрегатов представлены достаточно широко. В продаже имеются простые агрегаты, которые отличаются небольшим функционалом: для управления температурными режимами и микроклиматом в целом представлено только одно реле и один датчик.

Также для холодильных установок промышленного или бытового типа представлены более сложные модели. Они могут управлять процессом оттайки, освещения, звуковой сигнализацией открытой двери, а также и работой вентиляторов. Сложные по своему строению механизмы имеют достаточно широкий спектр применения.

Микропроцессоры для холодильных установок могут быть использованы в местах, где необходимо обеспечить точные температурные режимы (например, в хранилищах или на электростанциях). В таких эксплуатационных условиях обязательно нужно позаботиться о том, чтобы температурные показатели точно удерживались на необходимой отметке.

Подойдут такие устройства и для установки в предприятиях пищевой промышленности. Они позволяют моделировать любые подходящие температурные режимы.

Какими бывают контроллеры для холодильного оборудования

Контроллеры для холодильного оборудования широко используются в различных сферах деятельности. Такие модели обеспечивают полноценный контроль функционирования холодильных установок. Можно рассматривать несколько вариантов таких комплектующих частей.

1.  Терморегулирующие

Их основная функция заключается в непосредственном контроле впрыска фреона в зону испарителя. Это необходимо для того, чтобы обеспечить оптимальные показатели производительности. Еще одна положительная сторона – продление эксплуатационных сроков испарителя, который оказывается в безопасности от едкого хладагента.

2. Электроприводные

 Основной особенностью таких приборов является поддержание минимальных температур на выходе из испарителя. Благодаря такой особенности производительность холодильной установки оказывается достаточно высокой, а расход энергетических ресурсов сводится к минимуму.

3. Электроприводные

Такие контроллеры отличаются высокой функциональностью в целом. Они не просто контролируют впрыск жидкого фреона, но еще и обеспечивают полноценную оттайку благодаря использованию горячего пара. Благодаря таким особенностям можно существенно упростить эксплуатационные особенности.

4. Клапаны обратной разновидности NRV и NRVH

Клапаны предназначены для того, чтобы регулировать поток фреона в нужном направлении. Такой комплекс устройств дает возможность сделать его однонаправленным. В таком случае исчезает возможность обратной конденсации хладагента в испаритель.

5. Запорные краны шарового типа

Такие механические контроллеры необходимы для того, чтобы регулировать направление фреона в холодильных установках.

Микропроцессоры для холодильных витрин и другого подобного оборудования позволяют добиться более эффективного управления температурными режимами и другими важными характеристиками в процессе работы.

Электронные холодильные контроллеры и их особенности

Электронные контроллеры для холодильной техники стали достойной заменой старым термостатам, которые справлялись со своей основной функцией намного хуже. Они не просто легче в процессе эксплуатации, они еще и оказываются намного продуктивнее в процессе работы.

Микропроцессоры позволяют добиться контроля над:

• температурными режимами;
• показателями влажности;
• циклами заморозки и разморозки;
• вентилятором испарителя;
• ТЭНами;
• холодильным компрессором;
• степенью освещения.

Помимо этого, современные электронные контроллеры способны собирать важную информацию о работоспособности прибора. Современные модели, которые изготовляют ведущие производители, обладают функцией самодиагностики, а также и возможностью дистанционного управления при помощи специальных разработанных механизмов.

Современные контроллеры для холодильных установок – это многофункциональные технологии, которые обеспечивают полноценный контроль над работоспособностью всего оборудования в целом.

EVCO, Elitech, Dixell, Danfoss, Eliwell – одни из самых популярных производителей подобного оборудования. Они постоянно внедряют новые разработки, благодаря чему функционирование холодильных установок становится таким продуманным и выверенным.

Их можно устанавливать не только в холодильных агрегатах, но также и в морозильных ларях, чиллерах, моноблоках, сплит-системах, щитах управления и во многих других подобных сферах использования.

Технические характеристики электронных холодильных контроллеров

Микропроцессоры – составляющая часть современного холодильного или отопительного оборудования. Они широко используются как во время ремонтных работ, так и во время монтажа холодильных установок по индивидуально разработанным проектам.

EVCO, Elitech, Dixell, Danfoss, Eliwell – признанные во всем мире гиганты производства, которые предлагают вниманию покупателей полноценные устройства с достаточно широким функционалом в целом. Они адаптированы для работы в украинских условиях нестабильного электрического напряжения.

В линейке перечисленных брендов представлены микропроцессоры как однодатчиковой разновидности, так и двухдатчиковой. При необходимости можно подобрать модели и с возможностью отслеживания показателей влажности в холодильном отсеке, что важно для поддержания подходящего микроклимата внутри.

Ведущие производители предлагают модели, разработанные специально для мультикомпрессорных станций и централей. Для холодильного агрегата и системы вентиляции также можно найти оптимальную серию, которая будет соответствовать всем требованиям относительно производительности.

В том случае, когда необходимо провести замену вышедшей из строя детали, стоит внимательно ознакомиться с техническими характеристиками устройства. Если возникли трудности, стоит обратиться к профессиональным мастерам – они помогут найти оптимальный вариант, который вернет нормальную продуктивность работы.

Поломки микропроцессора: что делать в таких случаях

Выход из строя микропроцессора происходит не слишком часто, но при этом приносит существенный дискомфорт пользователям в целом. Самым главным признаком поломки служит нарушение температурного режима и функционирования устройства в целом. Современные модели самостоятельно сигнализируют о дефекте: для этого предусмотрена система световых и звуковых сигналов.

Если неисправность обнаружена, то не стоит её стараться исправить самостоятельно – это может привести к более серьезным последствиям и дорогостоящему ремонту. Стоит сразу обратиться к специалисту – он сможет быстро и эффективно устранить поломку.

На то, что микропроцессор для холодильных витрин вышел из строя, указывают несколько факторов:

• нарушение установленного температурного режима: внутри холодильного или морозильного отсека может быть как слишком тепло, так и холодно;
• появление снеговой шубы на важных технических узлах оборудования;
• беспричинное повышение показателей влажности.

После проведенного ремонта мастер обязательно настраивает оптимальные показатели, которые будут достаточными для обслуживания промышленных или бытовых нужд любого характера.

 Преимущества электронных контроллеров для холодильного оборудования

Электронные контроллеры для холодильного оборудования – простое в эксплуатации оборудование, которое позволяет настраивать холодильные установки на необходимые показатели работы. Они помогают отслеживать продуктивность, температурные режимы и другие важные отметки, благодаря чему использование контроллеров становится еще эффективнее.

Среди преимуществ микропроцессов можно выделить несколько важных характеристик.

1. Простота в процессе эксплуатации

Современные электронные контроллеры разрабатываются таким образом, чтобы процесс управления режимами работы холодильника не вызывал множество вопросов. Для этого на панели предусмотрено множество кнопок, которые предназначены для гибкой корректировки режимов функционирования.

Некоторые микропроцессоры отличаются наличием функции дистанционного управления, что делает контроль за производительностью еще удобнее.

2. Простота монтажа

Современные разработки в области проектирования контроллеров предполагают и простоту монтажа. Некоторые модели оснащены реле в 16 А, что дает возможность прямого подключения напрямую при больших нагрузках. Не придется использовать никаких дополнительных реле или других вспомогательных деталей.

Гибкость в установке достигается за счет совместимости с разными типами датчиков и с клеммами для винтового соединения. Мастера с процессом монтажа справляются достаточно быстро.

3. Полноценная защита установки

У тройство отличается наличием защиты от неблагоприятных условий эксплуатации. Например, они могут противостоять высоким рабочим температурам: они не перегреваются и не создают потенциально  опасные для жизни ситуации. Также микропроцессоры будут защищены от скачков в напряжении сети.

4. Энероэффективность

Контроллеры автоматически в случае необходимости включают цикл оттайки, что позволяет содержать устройство постоянно в нормальном состоянии. В случае необходимости устройство переключается с ночного режима на дневной, а также и отличается интеллектуальным управлением. Все эти особенности позволяют добиться высокой энергоэффективности в процессе функционирования холодильной установки.

Электронные контроллеры: немного о популярных производителях

EVCO, Elitech, Dixell, Danfoss, Eliwell – это марки, которые однозначно заслуживают внимания многих владельцев промышленного оборудования холодильной разновидности. Такие устройства способны обеспечивать полноценный контроль над функционированием холодильного оборудования в целом.

В большинстве случаев микропроцессоры для холодильный камер рассчитаны на работу от электрической сети с напряжением в 200 В, но есть и те модели, которые для своего функционирования требуют всего 12 В.В большинстве случаев необходимой для корректной работы преобразователь встроен непосредственно в корпус прибора.

Электроконтроллеры для своей корректной работы требуют установки специального программного обеспечения, в котором обозначены все важные параметры. Как правило, программы простые в процессе использования и настройки в целом. Скорректировать обеспечение будет достаточно просто.

Как правило, установленное ПО имеет около 50-60 важных параметров, которые компетентные мастера настраивают непосредственно перед запуском холодильного оборудования.

В продаже существуют модели, которые могут работать как только с учетом показателей температуры, так и с учетом показателей давления, а также и с комбинацией этих показателей. Эти параметры обязательно указываются в руководстве эксплуатации. Современные модели могут достаточно чутко реагировать на изменения в электрической сети и в других важных показателях.

Температура повышается или понижается в зависимости от показателей нагрузки в автоматическом режиме. Рост температуры или показателей влажности во многом зависит от общих значений работоспособности. Понижение или повышение происходит плавно, ступенчато, без резких перепадов.

При необходимости можно приобрести холодильные контроллеры, которые отсчитывают и точно показывают количество часов, отработанные компрессором. Даже в том случае, если их на одной централи установлено несколько, можно ознакомиться с показателями каждого по отдельности.

Микропроцессоры для холодильных агрегатов – это возможность контролировать и корректировать все важные показатели во время работы техники.



{/spoilers}

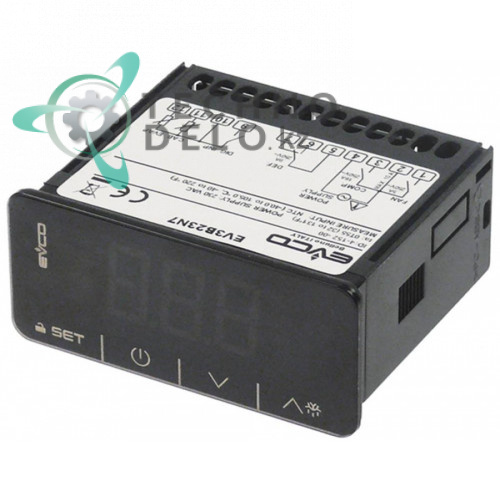

EVCO EV3B23 РУКОВОДСТВО ПО КОНТРОЛЛЕРУ | ManualsLib

EVCO S. p.A. | EV3B23/EV3B33 | Технический паспорт вер. 1.0 | Код 1043B33E103 | Страница 1 из 2 | PT 43/14

EV3B23/EV3B33

RU

РУССКИЙ

ВАЖНО

Внимательно прочитайте этот документ перед установкой и перед использованием устройства и следуйте всем рекомендациям; сохраните этот документ

вместе с устройством для будущих консультаций.

Используйте устройство только так, как описано в этом документе; не используйте то же самое в качестве предохранительного устройства.

Устройство должно быть утилизировано в соответствии с местными стандартами по сбору электрического и электронного оборудования

.

1

РАЗМЕРЫ И УСТАНОВКА

1.1

Размеры

Размеры указаны в мм (дюймах).

59,0 (2,322) – глубина с фиксированными клеммными колодками с винтовыми зажимами; 81,5 (3.208) – глубина со съемными винтовыми

соединительными клеммными колодками.

1.2

Установка

–

перед продолжением отключите питание устройства.

Монтаж панели с помощью защелкивающихся кронштейнов.

с любым типом технического обслуживания

–

располагайте силовые кабели как можно дальше от

сигнальных кабелей

–

для ремонта и получения информации относительно устройства обращайтесь

в торговую сеть EVCO.

3

ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ

3.1

Предварительные замечания

Рабочие состояния:

–

состояние “включено” (устройство включено и включено; утилиты

могут быть включены

–

состояние ожидания (устройство включено, но включено)

1.3

Предупреждения при установке

выключено программно, утилиты выключены

–

толщина панели, на которой должно быть устройство

–

состояние “выключено”: устройство не подключено, утилиты выключены

должен быть между 0,8 и 2,0 мм (0,031 и

выкл.

0,078 дюйма)

Далее, если параметр POF установлен на 0, словом

–

убедиться, что условия работы устройства ( температура

“включение” означает переход из состояния “выключено” в состояние “включено”

использования, влажность и т. д.) лежат в пределах инди-

состояния; слово “отключение” означает переход от “вкл”

кат.; см. главу 8

статус в статус “выключено”.

–

не устанавливайте прибор вблизи каких-либо источников тепла

Если параметр POF установлен на 1, со словом «включение»

(нагревательные элементы, каналы горячего воздуха и т.п.), электропроводка

означает переход из состояния «ожидание» в состояние «включено»;

содержащие мощные магниты (большие диффузоры и т.п.), зоны

слово “отключение” означает переход из состояния “включено” в состояние

воздействие прямых солнечных лучей, дождя, влажности, чрезмерного

Состояние “ожидание”.

пыль, механические вибрации или удары

При повторном включении питания устройство отображает

–

в соответствии со стандартами безопасности, устройство должно

состояние, в котором оно было в момент отключения.

быть установленным правильно и таким образом, чтобы

3. 2

Включение/выключение устройства

любой контакт с электрическими частями; все части, обеспечивающие

Если параметр POF установлен на 0:

защиты должны быть закреплены таким образом, чтобы они не могли быть

1.

Подключить/отключить питание устройства.

удаляется без использования инструментов.

Если параметр POF установлен на 1:

2.

Убедитесь, что клавиатура не заблокирована и не выполняется процедура

2

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

.

2.1

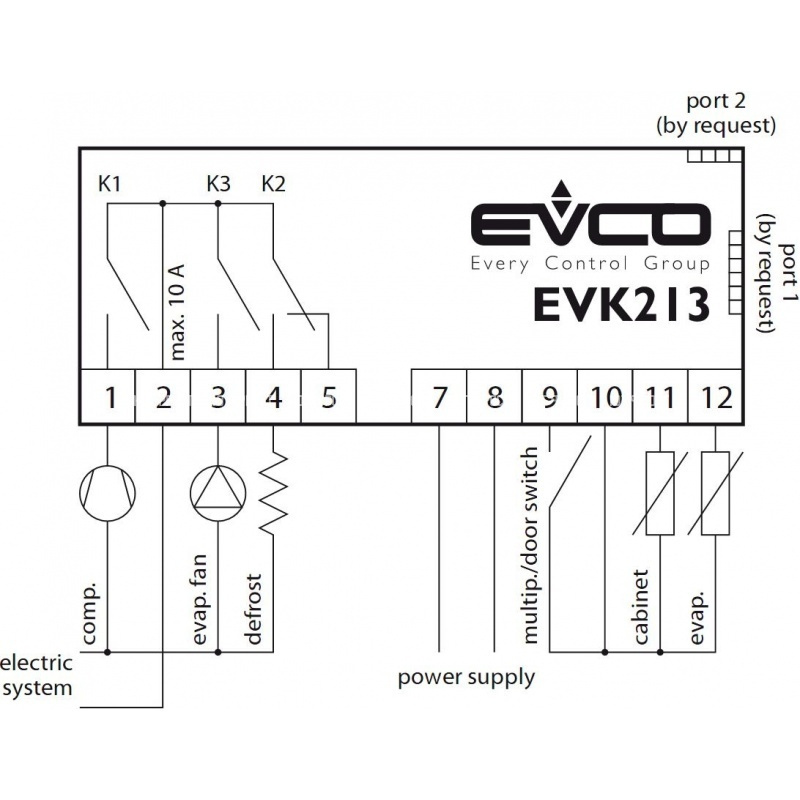

Электрическое соединение

3.

Коснитесь

, он выключится/включится.

3.3

Дисплей

Если устройство включено, во время нормальной работы на дисплее

будет отображаться значение, установленное с помощью P5, за исключением

во время разморозки, когда устройство будет показывать температуру

, установленную с помощью d6 параметр.

Если устройство выключено, дисплей выключится;

должен гореть светодиод

.

Если устройство находится в режиме «малого потребления», на дисплее будет

выключен, а

3.4

Отображение температуры, определенное датчиками

1.

Убедитесь, что клавиатура не заблокирована и не выполняется процедура

.

2.

Коснитесь первой доступной метки

.

3.

Коснитесь

4.

Коснитесь

В следующей таблице показано соответствие между метками

и отображаемой температурой.

Метка отображала температуру

PB1

Массовая температура

PB2

Если параметр P4 установлен на 1 или 2, испаритель

Температура

, если параметр p4 установлен на 3, конденсатор Tepra-

2,2

.

Предупреждения по электрическому подключению

ture

–

не используйте электрические или пневматические отвертки на клеммной колодке устройства

Для выхода из процедуры:

–

если устройство было перенесено из холодного места в горячее,

5.

прикоснуться к

влага может конденсироваться внутри; подождите около 1 часа

6.

Прикоснитесь к

перед подачей питания

Если второй аналоговый вход отсутствует (т.е. если P4

–

проверьте напряжение питания, частоту сети

установлен на 0), метка “Pb2” не должна отображаться.

и электроэнергия не выходят за установленные пределы; см. главу

ter 8

Базовые контроллеры для низкотемпературных охладителей бутылок, холодильных витрин, столов и прилавков для пиццы, со стратегиями энергосбережения

3,5

Часы работы компрессора

Для отображения часов работы компрессора:

1.

3 Марка убедитесь, что клавиатура не заблокирована и не выполняется процедура

.

2.

Коснитесь первой доступной метки

.

3.

Коснитесь

4.

Прикоснитесь к

, чтобы выйти из процедуры:

5.

Прикоснитесь к

6.

Прикоснитесь к

, чтобы отменить рабочие часы компрессора:

7.

с шага 3. коснитесь

“rCH”.

8.

Коснитесь

9.

Коснитесь

“149”.

10. Коснитесь дисплея

, на дисплее в течение 4 с будет мигать “- – -“, после чего устройство

выйдет из процедуры.

3.6

Ручная активация размораживания

1.

Убедитесь, что клавиатура не заблокирована и не выполняется процедура

.

2.

Прикоснитесь к

Если датчик испарителя работает как датчик оттайки (т.е.

скажем, если параметр P4 установлен на 1) и когда начинается оттайка

температура испарителя превышает установленное значение с

параметром d2 оттайка не должна активироваться.

3.7

Блокировка/разблокировка клавиатуры

Чтобы заблокировать клавиатуру, выполните следующие действия:

1.

Убедитесь, что никакая процедура не выполняется.

2.

Не работать в течение 30 с: на дисплее появится сообщение

“Loc” на 1 с, и клавиатура автоматически заблокируется.

Чтобы разблокировать клавиатуру:

3.

Коснитесь кнопки на 1 с: на дисплее появится сообщение

“UnL” на 1 с.

4

НАСТРОЙКИ

4.1

Настройка рабочей уставки

1.

Убедитесь, что клавиатура не заблокирована и не выполняется процедура

.

2.

Коснитесь

3.

Коснитесь параметров

и r2.

4.

Коснитесь кнопки

или не производите никаких действий в течение 15 с: светодиод

погаснет, после чего устройство выйдет из процедуры

.

Для выхода из процедуры до завершения операции:

5.

Коснитесь

Рабочая уставка также может быть установлена ​​с помощью параметра SP.

4.2

Установка параметров конфигурации

Доступ к процедуре:

1.

Убедитесь, что никакая процедура не выполняется.

2.

Нажмите кнопку

3.

Нажмите кнопку

4.

Нажмите кнопку

на 4 с:

9Светодиод 0002 будет мигать после того, как значение

определяется параметром “PAS” (параметр

по умолчанию установлен на “-19”).

5.

Коснитесь

, появится “SP”.

, чтобы выбрать параметр:

6.

Нажмите

, чтобы установить параметр:

7.

Прикоснись к

8.

. Быть на.

Для выхода из процедуры:

10. Коснитесь

(все изменения будут сохранены).

После настройки параметров приостановить подачу питания на кнопку

на 4 с: на дисплее отобразится

устройство.

4.3

Настройки производителя

или

клавиша для выбора метки.

Для доступа к процедуре:

ключ.

1.

Убедитесь, что никакая процедура не выполняется.

2.

Коснитесь

3.

Коснитесь

Для восстановления заводских настроек:

4.

Коснитесь

“149”.

5.

Коснитесь

, на дисплее появится “dEF”.

6.

Нажмите кнопку

7.

Нажмите кнопку

8.

Нажмите кнопку

или не нажимайте в течение 60 с. На дисплее

будет мигать “- – -” в течение 4 с, после чего клавиша

.

Устройство выйдет из процедуры.

9.

Отключите питание устройства.

Убедитесь, что настройки производителя подходят;

см. главу 9.

Для сохранения пользовательских настроек как заводских:

10. Задайте параметры конфигурации (с помощью процедуры

, описанной в параграфе 4.2).

11. Начиная с шага 4, нажмите кнопку

на 4 с: на дисплее отобразится

с, чтобы установить «161».

12. Прикоснитесь к кнопке

или не выполняйте никаких действий в течение 15 с: кнопка

или

, чтобы выбрать «CH».

дисплей покажет “MAP”.

ключ.

13. Повторить шаги 6. 7. 8. и 9.

Для выхода из процедуры заранее:

клавиша или не нажимать 60 с.

14. Нажмите кнопку

на 4 секунды во время процедуры (т. е. кнопку

.

до установки «4»: восстановление не будет выполнено).

или

клавиша для выбора

5

ПРЕДУПРЕЖДАЮЩИЕ СВЕТИЛЬНИКИ И НАПРАВЛЕНИЯ

5.1

Сигналы

ключ.

Светодиод

Значение

или

клавиша в течение 15 с для установки

Светодиод компрессора

Если светодиод горит, компрессор включен мигает:

–

выполняется установка рабочей уставки

(с помощью процедуры, описанной в параграфе

4.1)

–

сработает защита компрессора

Светодиод разморозки

клавиша на 4 с.

Если светодиод горит, идет оттайка

Если светодиод мигает:

–

будет запрошена оттайка, но будет выполняться защита компрессора

–

будет капать progress

–

будет запрошена оттайка, но должен выполняться включение компрессора mini-

Светодиод вентилятора испарителя

Если горит светодиод, вентилятор испарителя будет включен

Если светодиод мигает, вентилятор испарителя будет остановлен.

Выполняется

Светодиод энергосбережения

Если светодиод горит и дисплей включен,

функция «энергосбережения» работает.

Если светодиод горит, а дисплей выключен,

функция “низкое потребление” работает; нажмите кнопку

, чтобы восстановить нормальное отображение

°C

Градусы Цельсия Светодиод

Если светодиод горит, единица измерения температуры

Клавиша 0003

: светодиод

будет мигать.

температура градусы Цельсия

или

клавиша в течение 15 с; см. также r1

°F

Светодиод в градусах Фаренгейта

Если светодиод горит, единицей измерения температуры являются градусы Фаренгейта устройство выключено

(изменения не сохраняются).

5.2

Сигналы

Код Значение

Loc

клавиатура заблокирована; см. параграф 3.7

– – –

запрошенная операция недоступна

клавиша на 4 с: на дисплее появится “PA”.

6

СИГНАЛИЗАЦИЯ

ключ.

6.1

Аварийные сигналы

или

Ключ в течение 15 с, чтобы установить

Код.0003

–

проверить температуру в помещении; см. параметр A1

Основные последствия:

–

устройство продолжит нормальную работу

или

ключ.

AH

Аварийный сигнал максимальной температуры

Решения:

ключ.

–

проверить температуру в помещении; см. параметр A4

или клавишу

в течение 15 с.

Основные последствия:

ключ или не работает в течение 15 с.

–

устройство продолжит нормальную работу

id

Тревога входа дверного выключателя

ключ на 4 с или не работает на 60 с

Решения:

–

проверка причин срабатывания вход;

см. параметры i0 и i1

Основные последствия:

–

действие, установленное параметром i0

iA

Тревога многофункционального входа или сигнализация реле давления

Решения:

клавиша на 4 с: на дисплее появится “PA”.

–

проверить причины срабатывания входа;

ключ.

См. Параметры I0 и I1

Основные последствия:

или

Ключ в течение 15 с. на 15 с:

Решения:

–

проверить температуру конденсатора; см. ключ C6 pa-

.

раметр

или ключ

в течение 15 с установить «4».

Основные последствия:

Ключ или не работайте в течение 15 с:

–

. температура; см. ключ C7 pa-

или

в пределах 15

rameter

–

выключить и снова включить прибор: если

при повторном включении прибора температура конденсатора все еще выше, чем

установленная в параметре C7, отключить

подача питания и очистка конденсатора

Основные последствия:

–

компрессор будет выключен

dFd

Аварийный сигнал оттайки отключен из-за максимального времени

достигнуто

Решения:

–

проверить целостность датчика испарителя; см.

параметры d2, d3 и d11

–

коснитесь кнопки, чтобы восстановить нормальное отображение

Основные последствия:

–

устройство продолжит нормальную работу

Когда причина тревоги исчезнет, ​​устройство исчезнет

восстанавливает нормальную работу, за исключением следующих аварийных сигналов:

–

аварийный сигнал отключения компрессора (код “CSd”), которые0003

требует выключения устройства или временной

приостановки подачи питания

–

тревога разморозки отключена, так как достигнуто максимальное время

(код “dFd”), что требует прикосновения

к ключ.

7

Ошибки

7.1

Ошибки

Код Значение

PR1

Ошибка комнатной температуры

Решения:

–

Проверьте, что зонд является типом PTC или NTC;

См. P0 Parameter

–

Проверьте подключение к устройству -зона

–

Проверка комнатной температуры

Основные последствия:

–

Активность компрессора будет зависеть от C4 и C5

–

. разморозка не будет активирована

Pr2

Ошибка датчика испарителя или датчика конденсатора

Решения:

–

То же, что и в предыдущем примере, но с

в отношении датчика испарителя или конденсатора

датчик

Основные последствия:

–

если параметр P4 установлен на 1, интервал оттаивания

будет длиться в течение времени, установленного параметром d3

3

2

–

, если параметр P4 установлен на 1, а параметр d8 равен

установлен на 2 или 3, устройство будет работать, как если бы параметр d8

был установлен на 0

–

, если параметр P4 установлен на 1 или 2 и F0 параметр-

eter установлен на 3-4, устройство будет работать так, как если бы параметр

был установлен на 2

–

если параметр P4 установлен на 3, сигнализация перегрева конденсатора (код “COH”) никогда не активируется

–

если параметр P4 установлен на 3, компрессор отключается

аварийный сигнал отключения (код “CSd”) никогда не активируется

Когда причина ошибки исчезает, устройство восстанавливает

нормальную работу.

8

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

8.1

Технические характеристики

Назначение устройства управления: управляющее устройство

.

Конструкция командного устройства: встроенное электронное устройство

.

Контейнер: серый самозатухающий.

Класс защиты от жары и огня: D.

Размеры: в зависимости от модели:

–

75,0 x 33,0 x 59,0 мм (2,952 x 1,299 x 2,322 дюйма; Д x В

x P) с фиксированным винтовым зажимом блоки

–

75,0 x 33,0 x 81,5 мм (2,952 x 1,299 x 3,208 дюйма; Д x В

x Г) со съемными клеммными колодками с винтовыми зажимами.

Способ монтажа устройства управления: на панель,

с защелкивающимися скобами.

Степень защиты корпуса: IP65 (передняя).

Способ подключения: в зависимости от модели:

–

клеммы с фиксированными винтовыми зажимами для проводов до 2,5

мм² (0,0038 дюйма²): питание, аналоговые входы, цифровые

входы и цифровые выходы

–

съемные клеммные колодки с винтовыми зажимами для проводов до

до 2,5 мм² (0,0038 дюйма²): питание, аналоговые входы,

цифровые входы и цифровые выходы.

Максимальная длина соединительных кабелей:

–

Источник питания: 10 м (32,8 фута)

–

Аналоговые входы: 10 м (32,8 фута)

–

Цифровой вход 32,8 фута)

–

цифровые выходы: 10 м (32,8 фута).

Рабочая температура: от 0 до 55 °C (от 32 до 131

°F).

Температура хранения: от -25 до 70 °C (от -13 до

158 °F).

Влажность при использовании: от 10 до 90 % относительной влажности

без конденсата.

Состояние загрязнения устройства управления: 2.

Экологические стандарты:

–

RoHS 2011/65/CE

–

WEEE 2012/19/ЕС

–

2 Регламент. 1907/2006.

Стандарты ЭМС:

–

EN 60730-1

–

МЭК 60730-1.

Источник питания: 230 В переменного тока (+10 % -15%), 50… 60 Гц

(±3 Гц), 2 ВА.

Метод заземления устройства управления: нет.

Номинальное импульсное напряжение: 4 кВ.

Категория перенапряжения: III.

Класс и структура программного обеспечения: A.

Аналоговые входы: 2 входа (датчик комнатной температуры и

датчик испарителя или датчик конденсатора), настраиваемые с помощью конфигурации

параметр конфигурации для датчиков PTC или NTC.

Аналоговые входы PTC (990 Ом при 25 °C, 77 °F)

Тип датчика:

KTY 81-121.

Область измерения:

от -50 до 150 °C (от -58

до 302 °F).

Разрешение:

0,1 °C (1 °F).

Аналоговые входы NTC (10 кОм при 25 °C, 77 °F)

Тип датчика:

ß3435.

Поле измерения:

от -40 до 105 °C (от -40

до 221 °F).

Разрешение:

0,1 °C (1 °F).

Цифровые входы: 1 вход (вход дверного выключателя или многофункциональный вход

)

Цифровые входы (контакт без напряжения 5 В пост. тока 1,5 мА)

Дисплеи: 3-разрядный пользовательский дисплей с функциональными значками.

Цифровые выходы:

–

1 выход (электромеханическое реле SPST с рез. 16 А

при 250 В перем. тока) для управления компрессором в модели

EV3B23

– 9

EV3B33

–

управление оттаиванием

–

1 выход (электромеханическое реле SPST с сопротивлением 5 А при

250 В~) для управления вентилятором испарителя.

Максимально допустимый ток на нагрузке в 10 А.

Классификация командного устройства по

защита от поражения электрическим током: класс II, согласно

стандарту ЭМС EN 60730-1 §2.7.5.

Действия Типа 1 или Типа 2: тип 1.

Дополнительные возможности действий Типа 1 или Типа 2:

C.

Программное обеспечение и льготы для сотрудников

Местоположение : Уолнат-Крик
Тип : Полный рабочий день

О :

Вы заинтересованы в том, чтобы помочь малым предприятиям улучшить работу своих сотрудников? Ни для кого не секрет, что предприниматели малого бизнеса являются друзьями, семьей и поддерживают хорошие отношения. Если вы воплощаете этот дух, возможно, вы идеально подходите для нашей растущей команды. EVCO — это основанная на данных, поддерживаемая технологиями брокерская компания по поощрению сотрудников и кадровым технологиям, которая ищет менеджера по работе с клиентами для повышения уровня наших отношений с клиентами и поставщиками, а также внутренних операций по учетным записям. Это не типичная роль, связанная с вознаграждением сотрудников, потому что каждый новый клиент использует нашу технологию. В EVCO вы почувствуете преимущества лучшей CRM в отрасли, инструментов цифрового маркетинга и команды сотрудников, в которой средний сотрудник работает в компании более 5 лет. Наша миссия проста; «Покажите клиентам, что мы заботимся» с помощью самого быстрого и полного обслуживания клиентов, не говоря уже о потрясающей стратегии, проводимой нашим президентом и управляющими партнерами.

ОБЩИЕ СВЕДЕНИЯ :

Менеджер по работе с клиентами тесно сотрудничает с нашими управляющими партнерами и командой по работе с клиентами, чтобы сделать наш сквозной клиентский опыт последовательным, прозрачным и переносимым. Что это значит? Вы узнаете, как выполняется работа в различных областях, превратите ее в повторяемый процесс и либо станете владельцем этого процесса, либо поможете развивать возможности собственными силами. Ожидайте изучения сложных предложений и презентаций для клиентов, настройки и доставки нового бизнес-аккаунта и даже обучения и внедрения технологий.

Как определить успех? Управляющие партнеры доверяют процессу и качеству выполняемой работы, а также принятию и исполнению ваших решений. Позиция включает в себя промежуточные бонусы, предназначенные для содействия росту знаний и созданию ценности. Если наши управляющие партнеры могут больше сосредоточиться на новом бизнесе и меньше на процессе, вы делаете потрясающую работу!

ОБЯЗАННОСТИ :

● Возьмите на себя ответственность за детальную работу наших управляющих партнеров, готовя их к переговорам с ключевыми клиентами
● Готовые к обучению демонстрационные знания о наших технических платформах
● Развитие компетенции для решения сложных технологических ситуаций с клиентами и поставщиками
● Способность обсуждать, внедрять и управлять интеграциями расчета заработной платы
● Работать с клиентами, производителями и другие члены команды для реализации комплексного плана обслуживания клиентов для наиболее известных клиентов
● Работа с клиентами и управляющими партнерами для обработки нового бизнеса
● Выявление дополнительных возможностей получения дохода в нашей существующей деловой книге с помощью данных
● Свобода использовать Hubspot в своих интересах для общения с клиентами
● Подготовить запрос предложений (RFP) для представления операторам связи (для крупных клиентов), включая анализ переписи населения, текущие и/или предлагаемые планы льгот, данные сравнения рынков, и стратегии взносов
● Собственная небольшая, но растущая потребность в сравнении продления счетов для ключевых клиентов
● Создание процесса для постоянного и ожидаемого общения с клиентами
● Другие ориентированные на процесс обязанности, которые необходимо создавать и выполнять по мере необходимости

Ожидания

● Устанавливайте приоритеты и управляйте рабочим процессом, чтобы обеспечить достижение всех целей
● Взаимодействуйте с другими членами команды и клиентами, эффективно используя хорошие коммуникативные навыки, целеустремленно сотрудничая и предоставляя информацию и рекомендации, необходимые для достижения успеха в бизнесе.
