Настройка контроллера danfoss: Danfoss ERC 213 – холодильные контроллеры

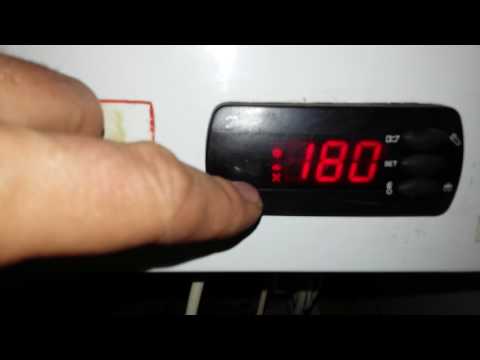

Danfoss ERC 213 – холодильные контроллеры
Danfoss ERC 213 – это многофункциональный контроллер охлаждения с управлением температурой и оттаиванием, он разработан для удовлетворения современных требований в области систем охлаждения на торговых предприятиях. ERC 213 имеет три релейных выхода и четыре входа (2 аналоговых, 1 аналоговый/цифровой, 1 цифровой). Выходы: реле 1 – управление компрессором/электромагнитным клапаном, реле 2 – можно настроить на оттаивание или внешний сигнал тревоги, реле 3 – управление вентилятором. Входы: вход 1 – управляющий датчик (Sair), вход 2 – температурный датчик оттайки (S5), вход 3 – датчик конденсатора (Sc) или цифровой вход, вход 4 – цифровой вход, который может быть настроен на различные функции.
Документация
Купить
Электропитание | 115В/230В перем.тока |
Номинальная мощность | Менее 0,7 Вт |
Входные сигналы | 4 входа – 2 аналоговых, 1 аналоговый/цифровой и 1 цифровой |
Разрешенные типы датчиков | NTC 5000 Ом при 25 °C NTC 10 000 Ом при 25 °C PTC 1000 Ом (EKS 111) Pt1000 |
Датчики, включенные в комплект решения | NTC 10000 Ом при 25 °C, длина кабеля =1,.![]() |
Точность | Диапазон измерений: от -40 до 105 °C (от -40 до 221 °F) Точность регулятора: +/-1 K ниже -35 °C, +/-0.5 K от -35 до 25 °C, +/-1 K выше 25 °C |
Выход | Реле компрессора DO1: 16 A, 16 (16) A, EN 60730 10 FLA/60 LRA при 230 В, UL60730 16 FLA/72 LRA при 115 В, UL60730 Реле оттаивания DO2: 8 A, 2 FLA/12 LRA, UL60730 8 A, 2 (2 A), EN60730 Реле вентилятора DO3: 3 A, 2 FLA/12 LRA, UL60730 3 A, 2 (2 A), EN60730 |
Дисплей | Светодидный дисплей, 3 цифры, десятичная запятая |
Условия работы | от -10 до 55 °C (от 14 до 131 °F), относительная влажность 90% |
Условия хранения | от -40 до 70 °C (от -40 до 158 °F), относительная влажность 90% |
Защита | Передняя сторона: IP65 (встроенная прокладка) Задняя сторона: IP00 |
Окружающая среда | Степень загрязнения II, без конденсации |
Тепло- и огнестойкость | Категория D (UL94-V0) |
Категория ЭМС | Категория I |
Сертификация | UL признание (US & Canada) (UL 60730) ENEC (EN 60730) CQC CE (LVD & EMC Directive) EAC (GHOST) NSF ROHS2. ![]() Температурный мониторинг HACCP в соответствии с EN134785 Class I, когда используется датчик AKS 12 |
Удобство использования – четыре кнопки, простая структура меню, предварительно установленные приложения обеспечивают превосходное удобство использования.
Защита установки – такие специальные функции программного обеспечения, как защита компрессора от колебания электропитания или от высокой температуры конденсации обеспечивают безопасность эксплуатации установки.
Энергоэффективность – оттаивание по мере необходимости, дневной-ночной режим и интеллектуальное управление вентилятором испарителя обеспечивают энергоэффективность.
Защита по низкому и высокому напряжению путем ограничения работы компрессора в указанных пределах напряжения.

Если конденсатор заблокирован загрязнениями и, следовательно, температура конденсации сильно повышается, контроллер активирует предупредительную сигнализацию и, если температура продолжит повышаться, отключает компрессор. Если температура, измеренная датчиком конденсатора (Sc), достигает заданного ”предела предварительной сигнализации”, активируется авария для предупреждения пользователя о наличии проблем с конденсатором. Часто причиной является ограничение потока воздуха через конденсатор (загрязнение) или поломка вентилятора конденсатора. Сигнализация сбрасывается при снижении температуры конденсатора на 5 °C. Если измеряемая температура конденсатора продолжает расти и достигает заданного “предела блокировки”, компрессор останавливается и не запускается до тех пор, пока сигнализация не будет сброшена вручную.

Назначение предварительно заданных применений заключается в том, чтобы предоставить пользователю простой и быстрый способ настройки контроллера в зависимости от температуры хранения (НТ, СТ, ВТ), типа оттаивания (отсутствует, естественное, электрическое) и метода оттаивания (завершение по времени или температуре).После того, как пользователь выбирает применение на основании требований, контроллер загружает определенный набор значений параметров и скрывает те параметры, которые не актуальны для выбранного применения. Настроенное значение параметра можно изменить в любое время. В дополнение к предопределенные приложения, все версии контроллера имеют две стандартные приложения, один с полным списком параметров, а другой с упрощенной списка параметров, что позволяет пользователю сделать свои собственные пользовательские настройки параметров (AP0 и AP6 в случае ERC213/ERC214).
Электронный контроллер Danfoss ERC 213 – Контроллеры (электронные блоки управления) –
Комплектация с датчикамиDanfoss ERC 213 – это многофункциональный контроллер охлаждения с управлением температурой и оттаиванием, он разработан для удовлетворения современных требований в области систем охлаждения на торговых предприятиях. ERC 213 имеет три релейных выхода и четыре входа (2 аналоговых, 1 аналоговый/цифровой, 1 цифровой). Выходы: реле 1 – управление компрессором/электромагнитным клапаном, реле 2 – можно настроить на оттаивание или внешний сигнал тревоги, реле 3 – управление вентилятором. Входы: вход 1 – управляющий датчик (Sair), вход 2 – температурный датчик оттайки (S5), вход 3 – датчик конденсатора (Sc) или цифровой вход, вход 4 – цифровой вход, который может быть настроен на различные функции.
Электропитание | 115В/230В перем.тока |
Номинальная мощность | |
Входные сигналы | 4 входа – 2 аналоговых, 1 аналоговый/цифровой и 1 цифровой |
Разрешенные типы датчиков | NTC 5000 Ом при 25 °C NTC 10 000 Ом при 25 °C PTC 1000 Ом (EKS 111) Pt1000 |
Датчики, включенные в комплект решения | NTC 10000 Ом при 25 °C, длина кабеля =1,.5 м |
Точность | Диапазон измерений: от -40 до 105 °C (от -40 до 221 °F) Точность регулятора: +/-1 K ниже -35 °C, +/-0. ![]() +/-1 K выше 25 °C |
Выход | Реле компрессора DO1: 16 A, 16 (16) A, EN 60730 10 FLA/60 LRA при 230 В, UL60730 16 FLA/72 LRA при 115 В, UL60730 Реле оттаивания DO2: 8 A, 2 FLA/12 LRA, UL60730 8 A, 2 (2 A), EN60730 Реле вентилятора DO3: 3 A, 2 FLA/12 LRA, UL60730 3 A, 2 (2 A), EN60730 |
Дисплей | Светодидный дисплей, 3 цифры, десятичная запятая |
Условия работы | от -10 до 55 °C (от 14 до 131 °F), относительная влажность 90% |
Условия хранения | от -40 до 70 °C (от -40 до 158 °F), относительная влажность 90% |
Защита | Передняя сторона: IP65 (встроенная прокладка) Задняя сторона: IP00 |
Окружающая среда | Степень загрязнения II, без конденсации |
Тепло- и огнестойкость | Категория D (UL94-V0) |
Категория ЭМС | Категория I |
Сертификация | UL признание (US & Canada) (UL 60730) ENEC (EN 60730) CQC CE (LVD & EMC Directive) EAC (GHOST) NSF ROHS2. ![]() Температурный мониторинг HACCP в соответствии с EN134785 Class I, когда используется датчик AKS 12 |
Удобство использования – четыре кнопки, простая структура меню, предварительно установленные приложения обеспечивают превосходное удобство использования.
Защита установки – такие специальные функции программного обеспечения, как защита компрессора от колебания электропитания или от высокой температуры конденсации обеспечивают безопасность эксплуатации установки.
Энергоэффективность – оттаивание по мере необходимости, дневной-ночной режим и интеллектуальное управление вентилятором испарителя обеспечивают энергоэффективность.
Защита по низкому и высокому напряжению путем ограничения работы компрессора в указанных пределах напряжения.

Если конденсатор заблокирован загрязнениями и, следовательно, температура конденсации сильно повышается, контроллер активирует предупредительную сигнализацию и, если температура продолжит повышаться, отключает компрессор. Если температура, измеренная датчиком конденсатора (Sc), достигает заданного ”предела предварительной сигнализации”, активируется авария для предупреждения пользователя о наличии проблем с конденсатором. Часто причиной является ограничение потока воздуха через конденсатор (загрязнение) или поломка вентилятора конденсатора. Сигнализация сбрасывается при снижении температуры конденсатора на 5 °C. Если измеряемая температура конденсатора продолжает расти и достигает заданного “предела блокировки”, компрессор останавливается и не запускается до тех пор, пока сигнализация не будет сброшена вручную.

Назначение предварительно заданных применений заключается в том, чтобы предоставить пользователю простой и быстрый способ настройки контроллера в зависимости от температуры хранения (НТ, СТ, ВТ), типа оттаивания (отсутствует, естественное, электрическое) и метода оттаивания (завершение по времени или температуре).После того, как пользователь выбирает применение на основании требований, контроллер загружает определенный набор значений параметров и скрывает те параметры, которые не актуальны для выбранного применения. Настроенное значение параметра можно изменить в любое время. В дополнение к предопределенные приложения, все версии контроллера имеют две стандартные приложения, один с полным списком параметров, а другой с упрощенной списка параметров, что позволяет пользователю сделать свои собственные пользовательские настройки параметров (AP0 и AP6 в случае ERC213/ERC214).Часто задаваемые вопросы по контроллерам коммерческого холодильного оборудования
| Данфосс
ЭРК 21x
Температура на дисплее не соответствует действительности
ERC 21x поддерживает некоторые типы датчиков (NTC 5 K, NTC 10 K, PTC и PT1000) Проверьте, определен ли правильный тип датчика в параметре cFg ➝ o06
Также проверьте, не настроено ли какое-либо смещение для дисплей, в параметре r04
Компрессор не запускается.
Ожидание таймера задержки компрессора, идет оттайка, напряжение сети к компрессору слишком низкое или слишком высокое.
- Проверить CoP->CSt
- Проверить CoP -> Pot / Pod
- Проверить dEF ->dit, точка
- Проверка CoP->uLi, uLo, uHi
Разморозка не начинается
Понижение — это процедура, позволяющая улучшить эффективность охлаждения и сократить время, необходимое для достижения желаемой температуры. Настройки вытягивания имеют приоритет над всеми другими настройками, поэтому в это время оттайка не выполняется. Разморозка может быть отложена во время понижения температуры. Для ERC 11x проверьте параметр Pud->Pdi, для ERC 21x проверьте параметр r9.6.
ERC 11x
Почему важен экономичный режим и как его настроить?
Режим Eco используется для экономии энергии. Когда эко-режим включен, уставка температуры повышается, а освещение выключается. Эко-режим можно включить нажатием кнопки на передней панели контроллера или автоматически. Для автоматического эко-режима необходимо установить датчик света или движения или датчик двери. Если используется датчик освещенности, экономичный режим будет включаться или отключаться в зависимости от уровня окружающего освещения (например, освещения в магазине). Датчик движения и двери также можно использовать для включения или отключения режима Eco. При отсутствии движения в течение некоторого времени (датчика или двери) включается режим Eco. Движение снова отключит функцию.
Как изменить исходную функциональность кнопок в ERC 11x?
ERC 11x имеет 4 кнопки с предопределенными функциями для каждой кнопки, а именно:
- B1 короткое нажатие: noP (не работает)
- Длительное нажатие B1: PoF (включение/выключение питания)
- B2 короткое нажатие: dEF (переключение разморозки)
- Длительное нажатие B2: inF (вход в информационное меню)
- Короткое нажатие B3: tP (увеличение уставки)
- Длительное нажатие B3: ECO (переключение в экономичный режим)
- Короткое нажатие B4: tn (уменьшение уставки)
- Длительное нажатие B4: Lig (включение подсветки)
Ниже описаны параметры для изменения функции каждой кнопки. «C» означает 2 коротких нажатия, а «L» означает длительное нажатие:
- b1C, b1L для кнопки 1
- b2C, b2L для кнопки 2
- b3C, b3L для кнопки 3
- b4C, b4L для кнопки 4
Кнопки можно изменить в соответствии с функциями, указанными в таблице ниже:
Что значит, если постоянно отображается «не» уведомление на дисплее?
Контроллер отобразит «нет», если датчик температуры для отображения не настроен в SxC и SxA. Например, если отображаемая температура (trS) выбрана как «SCO» и если SCO не настроен ни на один из входов (S1, S2,..S4), контроллер отобразит «non». Кроме того, если SCO сконфигурирован, но конфигурация входа (SxC) выбрана неправильно для этого входа, будет отображаться такое же сообщение об ошибке. Вам необходимо убедиться, что выбранный датчик дисплея правильно настроен в конфигурации ввода и приложении ввода в группе меню назначения.
Как настроить датчик света?
Датчики освещенности Danfoss (номер по каталогу 080G3311, 080G3313 или 080G3315) используются в серии ERC11x для измерения уровня окружающего освещения вокруг шкафа, чтобы можно было автоматически установить ночной и дневной «Экономичный» и «Нормальный» режимы работы. , а также яркость дисплея.
Датчик рекомендуется размещать так, чтобы внутренний свет не мешал датчику. Возможным размещением может быть перед охладителем или сверху. 9″ и “v” вместе и удерживайте 5 секунд, чтобы войти в меню.
В параметре Ser à LLu можно проверить уровень освещенности в люменах.
Датчик освещенности используется для увеличения/уменьшения яркости дисплея. Его также можно использовать для перевода контроллера в экономичный режим.
Чтобы настроить, когда ERC будет активировать режим Eco, установите параметры SLd и SLn в меню ECS:
- SLd: количество окружающего света, при котором устройство перейдет в нормальный режим/режим обслуживания из режима ECO. (обычно происходит утром).
- SLn: количество окружающего света, при котором устройство переходит в режим ECO из нормального/обслуживающего режима (обычно происходит вечером).
Что означает «Unp» на дисплее ERC?
Сообщение Unp означает, что на ERC нет допустимого приложения. Достаточно загрузить любое приложение с помощью KoolKey, Gateway или Copy Key.
Компрессор не запускается?
Ожидание оттайки таймера задержки компрессора. Сетевое напряжение компрессора слишком низкое или слишком высокое.
- Проверить CoP->CSt
- Проверить CoP -> Pot / Pod
- Проверить dEF ->dit, точка
- Проверка CoP->uLi, uLo, uHi
Разморозка не запускается?
Понижение — это процедура, позволяющая улучшить эффективность охлаждения и сократить время, необходимое для достижения желаемой температуры. Настройки понижения имеют приоритет над всеми другими настройками, поэтому разморозка в это время не выполняется. Разморозка может быть отложена во время понижения температуры. Для ERC 11x: проверьте параметр Pud->Pdi. Для ERC 21x: проверьте параметр r96.
EETx
Как определить значения включения и выключения в шпинделе?
Шпиндель определяет температуру включения и выключения термостата в зависимости от положения. Он имеет площадь 240, где последние 27 используются для выключения термостата, если это необходимо. Параметры LSE и HSE определяют эталонную температуру в соответствии с положением шпинделя.
В приведенном ниже примере мы имеем LSE = 0°C и HSE = 15°C. Если шпиндель находится посередине, эталонная температура будет 7,5°C.
АК-РК 204Б, 205С, 305Вт
Могут ли AK-RC 204B, 205C и 305W контролировать системы CO₂?
Да, могут, для систем, в которых не используется электронный расширительный клапан.
Защищает ли миниатюрный автоматический выключатель, входящий в состав AK-RC 204B, 205C, 305W, от утечки на землю 30 мА?
Нет, автоматический выключатель представляет собой настоящую магнитную тепловую защиту от чрезмерных токов, но он не учитывает ток утечки. Нет необходимости в защите от утечек в холодильных камерах благодаря возможности установки, которая уже включает заземление в главной панели.
Вам нужны два разных датчика для управления оттайкой двух испарителей?
Разморозка двух испарителей управляется двумя разными датчиками.
Обратите внимание, что продукт снабжен двумя датчиками (комнатной температуры и одним датчиком испарителя) – третий датчик не входит в комплект.
Разнообразный
Каковы основные особенности KoolProg®?
Для поддерживаемых устройств (ETC 1H, ERC 111/112/113, ERC 211/213/214, EKE 1A/B/C, AK-CC55) возможно создание автономных баз данных, изменение параметров онлайн на подключенном контроллера, обновить прошивку контроллера (проверьте наличие номера детали в KoolProg ® ), смоделировать онлайн и создать тренды/графики в реальном времени для имитации работы и конкретных условий.
Что такое датчик конденсатора, датчик внешней освещенности и датчик двери?
Датчик конденсатора
Датчик конденсатора используется для защиты компрессора от высокого давления, когда конденсатор заблокирован или отказал вентилятор конденсатора.
Поместите датчик на жидкостную сторону конденсатора.
Используйте металлический кронштейн или металлическую ленту для обеспечения хорошей теплопроводности. Убедитесь, что кабель не проходит через точки перегрева компрессора или конденсатора, температура которых превышает 80°C.
Датчик внешней освещенности
Датчик внешней освещенности используется для определения времени работы магазина. Датчик необходимо разместить так, чтобы внутренний свет шкафа (холодильника) не мешал датчику.
Возможным размещением может быть перед охладителем или сверху.
Дверной датчик
Дверной датчик используется для обнаружения покупательской активности и остановки вентилятора при открытии двери.
Danfoss не поставляет дверной выключатель. Используйте имеющийся у вас дверной выключатель и подключите его к кабелю, поставляемому Danfoss.
Какие модели ERC можно использовать с этими специальными датчиками?
ERC 11x поддерживает все эти функции благодаря аналоговому входу датчика внешней освещенности. Это делает возможным чтение в люменах. ERC11x также имеет цифровой выход, предназначенный для света.
ERC 21x не поддерживает считывание уровня освещенности с помощью датчика, однако имеет цифровой выход для управления освещением.
KoolKey
KoolKey представляет собой интерфейс и устройство программирования для:
- Подключение электронного контроллера Danfoss к ПК и работа в качестве шлюза при работе в режиме онлайн с помощью приложения KoolProg ® на ПК.
- Действует как программный ключ для программирования настроек электронных контроллеров Danfoss на производстве и в полевых условиях.
MPK
MPK — это простой ключ программирования, который используется для массового программирования контроллера на производственной сборочной линии.
Док-станция
Док-станция представляет собой платформу, которую можно использовать для быстрого и простого программирования ERC. В сочетании с EKA 183A он может запрограммировать ERC за несколько секунд. Процесс таков: создайте базу данных через KoolProg ® , сохраните эту базу данных в EKA 183A и подключите ее к док-станции. Тогда ERC можно легко запрограммировать. Смотрите картинку ниже:
Активатор BLE
В этом видео представлен обзор того, как подключить ERC/EET к смартфону с помощью Bluetooth Enabler.
