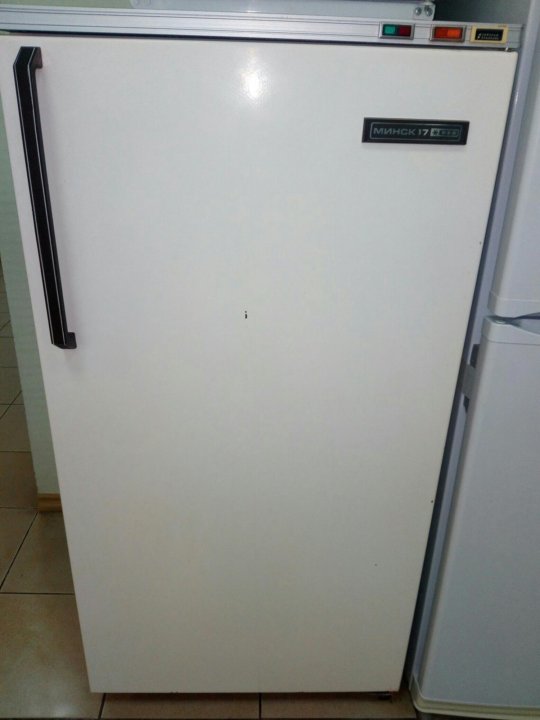

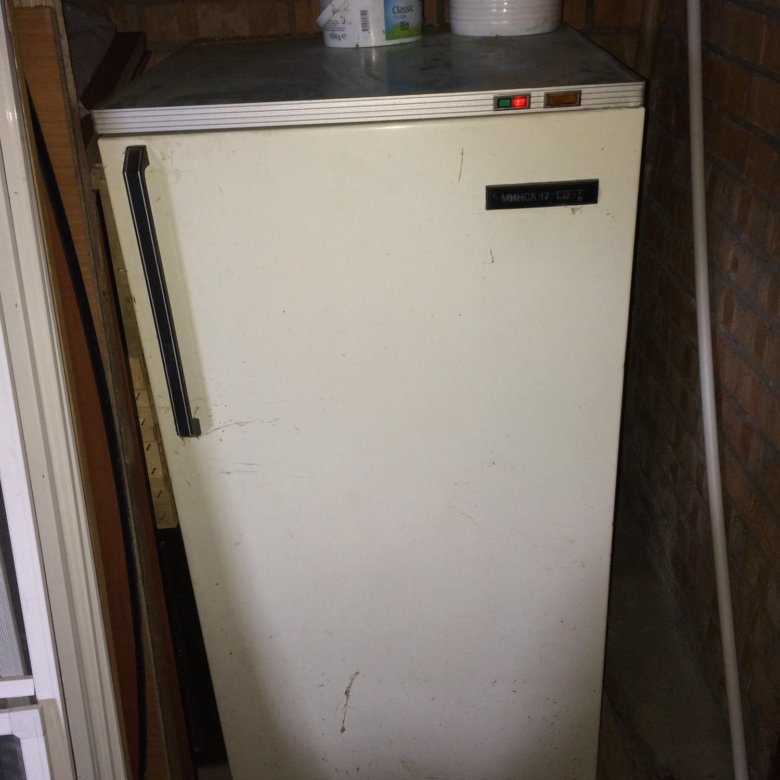

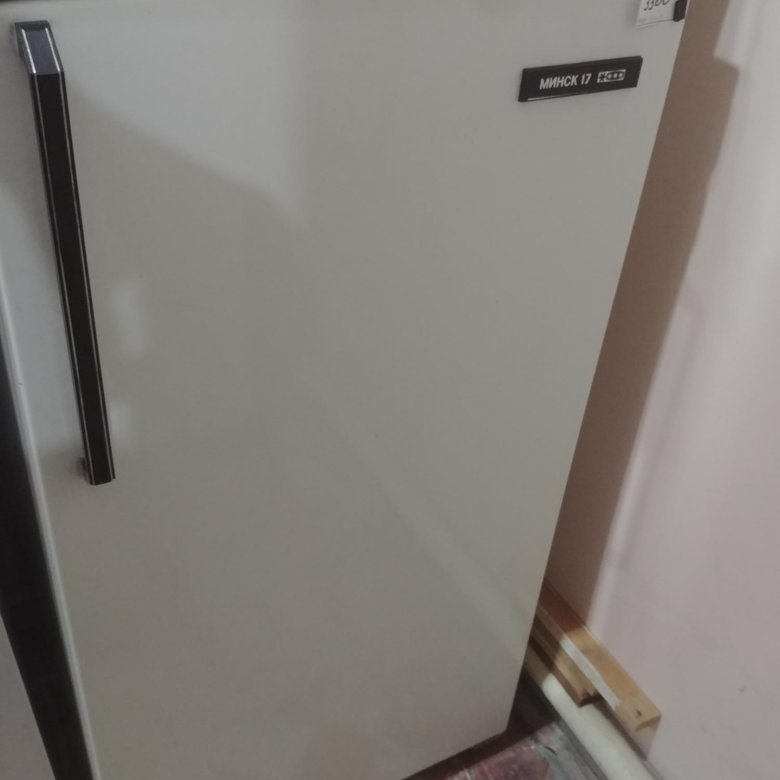

МОРОЗИЛЬНИК «МИНСК-17» МШ-160

МОРОЗИЛЬНИК «МИНСК-17» МШ-160

Устройство морозильника. Морозильник (рис..1, а.) выполнен в виде напольного металлического шкафа прямоугольной формы, покрытого белой эмалью MJ1-12-01 или ЭП-148 в два слоя. Внутри морозильника расположена камера с четырьмя выдвижными металлическими корзинами и четырьмя опорами в сборе. Холодильный агрегат 1 (рис. 1, б) герметичный.
В верхней части шкафа расположена сервировочная плоскость 7. Теплоизоляцией шкафа и двери служит пенополиуретан толшиной соответственно 35 и 33 мм. Внутренняя поверхность шкафа выполнена из пластика АБС-110 6Э вакуумного формования. Дверь в закрытом положении плотно прилегает к шкафу благодаря специальной магнитной вставке, которая находится в баллоне эластичного уплотнителя. Предусмотрен ограничитель угла открывания двери на 135°.
На верхней плоскости морозильника расположен блок управления и наблюдения. Переключатель режимов блока имеет два положения, соответствующих режимам «Замораживание» (—25 °С) и «Хранение» (—18 °С).

На передней панели шкафа установлены индикаторы. Включение лампы соответствующего цвета (зеленого, красного или синего) показывает, в каком режиме работает морозильник: зеленая лампа горит постоянно, свидетельствуя о том, что морозильник включен в электросеть, синяя (или оранжевая) загорается при переключении морозильника на режим «Замораживание», красная (аварийная) загорается автоматически при температуре в морозильной камере —15 °С и выше.
С целью предотвращения примерзания двери и конденсации паров в морозильнике «Минск-17» установлен обогреватель дверного проема. В качестве обогревателя использована трубка, являющаяся продолжением конденсатора (она проложена по периметру дверного проема и залита пенополиуретаном).

В холодильном агрегате установлены герметичный кулисный компрессор 2 типа ФГ-0,125 или ХКВ6 ЛБУ и электродвигатель ЭДП-24. В него заправлены хладагент R12 в количестве 120 ± 5 г и минеральное масло ХФ 12-16 в количестве 350 г. Регулятором температуры служит терморегулятор Т-144-2.
В качестве пускозащитного реле применено реле РПЗ П-24 или R3-2. Испаритель прокатно-сварного типа О-образной формы, выполненный из алюминия АД-1. Конденсатор стальной проволочно-трубчатый с трубами диаметром 4,75×0,7 мм и проволочным оребрением. Трубы расположены вертикально. Покрытие конденсатора выполнено черной эмалью МС-17. Четырех-ступенчатый листотрубчатый испаритель 5 охватывает весь объем морозильной камеры. Каждая секция испарителя состоит из изогнутых алюминиевых трубок, прикрепленных скобами к металлическому листу. Для защиты от коррозии испаритель оксидирован и покрыт лаком.
При установке холодильного агрегата испаритель вводят в камеру с лицевой стороны шкафа.
Холодильный агрегат имеет цеолитовый осушительный патрон со специальным патрубком, позволяющим проводить Двустороннее вакуумирование при его заполнении хладагентом.Патрубок расположен на герметичном компрессоре, через который вакуумируют и заполняют холодильный агрегат. Чтобы избежать попадания жидкого хладагента в картер компрессора, в систему холодильного агрегата морозильника введен еще один узел — докипатель 7, изготовленный в виде трубки диаметром 30 мм, в котором происходит докипание хладагента, не успевшего испариться в испарителе.
Полное докипание хладагента в испарителе до его поступления в компрессор обеспечивает наивысший КПД холодильного агрегата. Докипатель установлен между испарителем и всасывающим патрубком компрессора. Капиллярная и всасывающая трубки 8 для улучшения теплообмена своими поверхностями спаяны вместе или капиллярная трубка введена внутрь всасывающей.
Режим работы морозильника рассчитан на непрерывную работу компрессора при замораживании. При этом перегреваются его узлы и, в частности, обмотки статора электродвигателя, что может привести к разрушению изоляции проводов. Чтобы избежать этого, для дополнительного охлаждения масла в кожухе компрессора предусмотрено специальное устройство 3. Охлаждающее устройство после вакуумирования заполняют хладагентом.
Талая вода удаляется вручную с помощью мягкой ткани.
Производительность морозильника «Минск-17» в режиме «Замораживание» составляет 5 кг/сут. Для обеспечения качественного замораживания максимальная масса первой партии продуктов не должна превышать 26 кг. Через 24 ч после последней загрузки продуктами морозильник переключают на режим “Хранение«.
Электрическая схема морозильника «Минск-17» приведена на рис. 2.





  • Назад
  • Вперед

[Страница 18/44] – Инструкция по эксплуатации: Морозильная камера ATLANT ОБЩЕЕ РУКОВОДСТВО НА ВСЕ МОДЕЛИ

18

AZE

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Информация для предварительного ознакомления. Официальной информацией изготовителя не является

İstehsalçı “ATLANT” QSC

Pobediteley prospekti, 61, 220035, Minsk şəhəri, Belarus Respublikası

www.atlant.by

DONDURUCU

Hörmətli alıcı!

Dondurucunu alarkən zəmanət kartının düzgün doldurulmasını, onu satan təşkilatın ştampının və qopardılan talonlarda satış

tarixinin olmasını yoxlayın.

Dondurucunun işə salınması və istifadəsindən əvvəl istismar üzrə təlimatı diqqətlə öyrənərək, Siz onu düzgün və təhlükəsiz

istifadə edə biləcəksiniz. Dondu-rucunun bütün xidmət müddəti boyunca istismar üzrə təlimatı saxlayın.

Dondurucu Ukrayna Nazirlər Kabinetinin 3 dekabr 2008-ci il tarixli 1057 saylı qərarı ilə təsdiqlənmiş, elektrik və elektron avadanlıqda

bəzi təhlükəli maddələrin istifadəsinin məhdudlaşdırılması üzrə Texniki reqlamentin tələblərinə uyğundur. Tənzimlənmiş zərərli

maddələrin faiz miqdarı Texniki reqlamentlə müəyyən edilmiş normativləri ötmür.

“ATLANT” QSC-nin məmulatlarının hazırlanma və istehsal keyfiyyətinin menecment sistemi STB İSO 9001-2009 tələblərinə cavab

verir və BR uyğunluğun təsdiq edilməsinin Milli sistemi Reyestrində BY/112 05.01. 002 0014 nömrəsi ilə qeydiyyata alınıb.

1   Ü M U M İ   M Ə L U M AT L A R

1.1 İstismar üzrə təlimat dondurucu müxtəlif modelləri üçün

hazırlanıb.  İstismar üzrə təlimat dondurucunu idarəetmə və onun

istismar  xüsusiyyəti  haqqında  məlumatın  göstərildiyi  əlavəsinə

malikdir.

Dondurucunun modelində son rəqəmlər (şərti “-XX” və ya

“-XXX”) dondurucunun zəmanət kartında və kameranın daxilində

sol tərəfdən yerləşdirilmiş dondurucunun lövhəciyində göstərilən

icra  nömrəsini  ifadə  edir.  Dondurucunun  icraları  səth  örtüyü

materialı, enerji effektivliyi dərəcəsi və rənglərlə fərqlənir.

1.2 Dondurucunu istismar etmək lazımdır:

— a əlavəsində göstərilmiş ətraf mühit temperaturunda;

— nisbi rütubət 75 %-dən çox olmadıqda;

—  gərginliyin  nominal  gərginlikdən  ±10%  geri  qalması  və

(50±1) H tezlik olması zamanı dəyişən cərəyan elektrik şəbəkəsində

220-230 V nominal gərginlik diapazonunda.

İstismarın  başqa  şəraiti  zamanı  dondurucunun  istilik  enerji

xarakteristikaları istehsalçı tərəfindən göstərilmiş xarakteristikalara

uyğun olmaya bilər.

Dondurucunun yataq otağında istismarı zamanı nəzərə almaq

lazımdır ki, dondurucunun işi funksional səslərlə müşayiət edilir.

DİQQƏT!  Dondurucunun  istismar  ediləcəyi  sahə,

məmulatda  R600а  soyuducu  amilin  8  q  üçün  ən  azı  1  m

3



hesabından sahəyə malik olmalıdır. Soyuducu amilin kütləsi

şəkil A2-ə uyğun olaraq lövhəcikdə göstərilib. Otaqda ventil-

yasiya sistemi yaxşı olmalıdır.

1.3.  Tədarük  dəstinə  daxildir:  komplektləşdirici  məmulatlar,

əlavəsinə malik istismar üzrə təlimat, servis təşkilatlarının siyahısı,

dondurucunun enerji effektivliyinin etiketi (bundan sonra — etiket),

etiketin kötüyü ilə birgə zəmanət kartı.

Dondurucunun  texniki  xarakteristikalarının  qiymətləri  etike-

tin kötüyündə yerləşdirilib. Etiketin kötüyünü zəmanət kartından

kəsmək  və  etiketdə  texniki  xarakteristikalarla  birləşdirmək

lazımdır.

Zəmanət  kartında  cədvəllərdə  dondurucunun  qalan  texniki

xarakteristikaları  və  komplektləşdiricilərin  miqdarı  haqqında

məlumat yerləşdirilib.

1.4 İstehsalçı dondurucunun əsas texniki xarakteristikalarını

dəyişməz saxlamaqla onun konstruksiyasına və komplektasiyasına

dəyişikliklər etmək hüququnu özündə saxlayır.

DİQQƏT!  İstehsalçı  (satıcı)  istismar  üzrə  rəhbərlikdə

qeyd edilmiş quraşdırılma, qoşulma, istismar və təhlükəsizlik

tələbləri qaydalarına riayət etməmə zamanı, ekstremal şəraitlə

və ya qarşısı alınmaz qüvvələr (yanğın, təbii fəlakətlər və s.)

həmçinin, ev heyvanları, həşəratlar tərəfindən və gəmiricilər

səbəbindən  məmulatda  nasazlıq  və  zədələrə  məsuliyyət

daşımır.

2   T Ə H L Ü K Ə S İ Z L İ K   T Ə L Ə B L Ə R İ

2.1. Dondurucu – elektrik məişət cihazıdır, buna görə də onun

istismarı zamanı elektrik təhlükəsizliyinin ümumi tələblərinə riayət

etmək lazımdır.

2.2  Cihaz  aşağı  fiziki,  hissiyyatlı  və  ya  əqli  qabiliyyətli  və

ya  təcrübə  və  biliyə  malik  olmayan  şəxslər  tərəfindən  onların

təhlükəsizliyinə cavabdeh olan şəxslərin nəzarəti altında olmadan

istifadə (uşaqlar daxil olmaqla) üçün nəzərdə tutulmamışdır.

Uşaqlar  cihazla  oynamağa  yol  verilməməsi  üçün  nəzarət

altında olmalıdırlar.

2.3 Elektrik cərəyanı vurmasından müdafiə tipi üzrə dondurucu

I sinfə aiddir və torpağa birləşən kontaktla ikixəttli rozetka vasitəsilə

elektrik şəbəkəsinə qoşulmalıdır.

Rozetkanın  torpağa  birləşən  kontaktla  quraşdırılması  üçün

ixtisaslaşdırılmış elektrikə müraciət etmək lazımdır. Rozetka elə

yerdə quraşdırılmalıdır ki, dondurucunu təcili olaraq xarici elektrik

şəbəkəsindən çıxarılması lazım olduqda əlçatan yerdə olsun.

2.4 Dondurucunun elektrik şəbəkəsinə qoşulmasından əvvəl

qidalanma şnurunun və çəngəlin zədələrinin olub olmamasını viz-

ual yoxlamaq lazımdır.  Qidalanma şnurunun zədələnməsi zamanı

onu istehsalçıdan və ya servis xidmətindən alınmış analojı şnurla

əvəz etmək lazımdır.

Aşağıdakı  hallarda  qidalanma  şnurunun  çəngəlini  rozetka-

dan  çıxardaraq  dondurucunu  elektrik  şəbəkəsindən    çıxarmaq

lazımdır:

— onun başqa yerə aparılması zamanı;

— onun altında döşəmənin yuyulması zamanı;

— uzunmüddətli səfər (14 gündən çox) zamanı.

2.6  Dondurucunun  soyuducu  sistemində

izobutan (R600а) soyuducu amili var.

DİQQƏT! Soyuducu sistemin germetikliyini

zədələməyin.

Qar  səthinin  təmizlənməsi  üçün  dondur-

ucunun  istismar  üzrə  rəhbərliyində  tövsiyyə

edilməmiş əşyalarla və ya cihazlardan qar səthinin təmizlənməsi

üçün istifadə etməyin.

Dondurucu  kameranın  daxilində  elektrik  cihazlarından

istifadə etməyin.

DİQQƏT! Soyuducu sistemin zədələnməsi zamanı otağı

diqqətlə  yoxlamaq  lazımdır  və  dondurucunun  yaxınlığında

açıq ocaq mənbələrinin olmasına yol verməmək lazımdır, çünki

izobutan tez alovlanan qazdır.

DİQQƏT!  Dondurucunu  bilavasitə  tezalovlanan  və  odu

yayan  əşyaların  və  maddələrin  (pərdə,  lak,  boya)  yanında

quraşdırmayın.

Dondurucunu mebelə quraşdırmaq, həmçinin arxa dayaqların

(əgər varsa) yaratdığı aralıqı, otağın divarı və dondurucunun arxa

divarı arasındakı aralığı bağlamaq

QADAĞANDIR!
