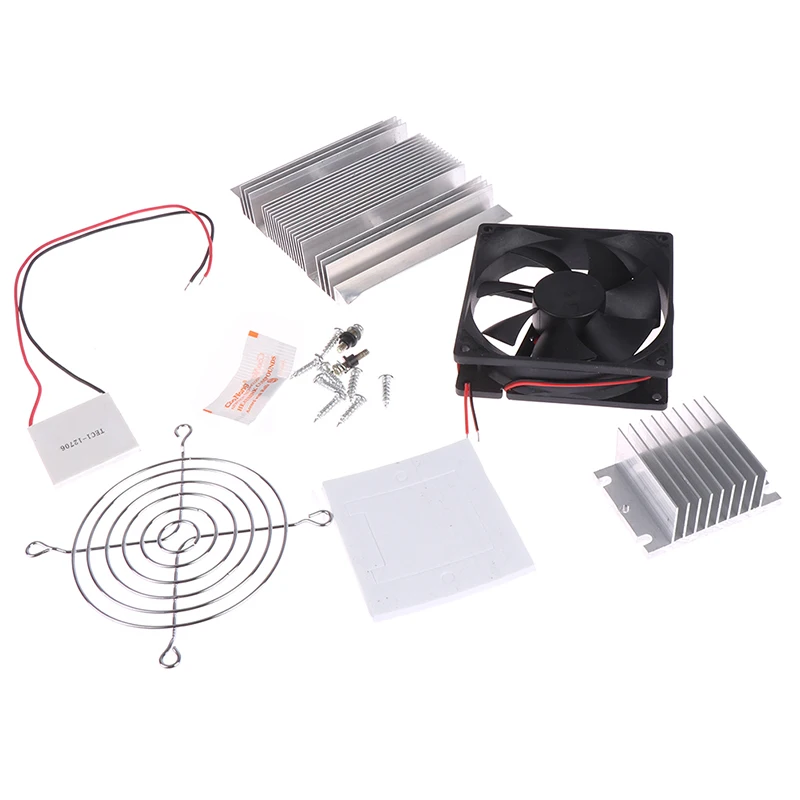

Оптовая морозильник пельтье для печатных плат и устройств

О продукте и поставщиках:

Просмотрите предложения и найдите оптом морозильник пельтье , транзисторы JFET и другие интегрированные продукты. Полупроводник - это материал с частичной проводимостью. В позиции полупроводниковой таблицы Менделеева есть такие элементы, как кремний, германий и галлий. Наиболее распространены арсенид галлия, нитрид галлия, германий и кремниевый полупроводник. Эти материалы проходят процесс «допинга». В нем в их кристаллическую структуру вставлено больше проводящих элементов. Когда вставляются такие материалы, как фосфор или мышьяк, создается полупроводник N-типа. Когда вставляются такие материалы, как бор или алюминий, создается полупроводник P-типа. Комбинация этих типов P и N является основой для механизмов диода, транзистора и тиристора.

морозильник пельтье и компоненты, производные от они работают, чтобы ограничивать, контролировать и направлять ток в цепи. Некоторые из наиболее важных активных компонентов - это транзистор и тиристор, также известные как кремниевый управляемый выпрямитель (SCR). Транзисторы являются важными компонентами интегральных схем, также называемых микросхемами. Эти схемы необходимы для современных электронных вычислений. Поток энергии через эти компоненты может использовать электроны, электронные дырки или и то, и другое в качестве пути. MOSFET-транзистор, один из наиболее часто используемых производителями микросхем, является полевым транзистором. Это означает, что он использует только один из путей: электронные дырки или электроны. Полевые МОП-транзисторы в микросхемах широко используются в качестве переключателей и усилителей.

На Alibaba.com у вас есть доступ к международным поставщикам и компаниям, производящим полупроводники. Найдите оптом морозильник пельтье , усилители MOSFET, транзисторные компоненты BJT и FET и многое другое. Свяжитесь с поставщиком для оптовой продажи международных товаров прямо сейчас.

Автохолодильник компрессорный и Пельтье своими руками

Нежелание питаться всухомятку во время длительных путешествий на автомобиле оправдывает популярность использования автомобильного охлаждающего оборудования. Его можно купить или с целью экономии сделать самому. Сборка автохолодильника своими руками требует технической подготовки, навыков, понимания принципа действия хладотехники.

Создание холодильника для автомобиля отличается трудоемкостью, затратностью, но имеет ряд общих принципов. Планируя постройку изделия, вы должны:

посчитать расходы;
решить, насколько вы хотите охлаждать продукты;
подобрать тип агрегата, зависящий от:

длительности ваших поездок;
количества продуктов;
температуры за бортом;
энергопотребления оборудования и емкости аккумулятора автомобиля.

Монтаж холодильника делится на три этапа:

Постройка корпуса.
Изготовление охлаждающих элементов, зависящих от вида оборудования. В авто используют холодильники:

компрессорные;
абсорбционные;
термоэлектрические;
сумки-холодильники.

Выбор электропровода и подключение агрегата.

Рассмотрим некоторые типы холодильников для автомобиля подробнее.

На элементах Пельтье

Относится к термоэлектрическому типу оборудования. Элемент Пельтье, положенный в основу системы охлаждения, использует принцип разницы температур верхней (нагретой) и нижней (охлажденной) частей. Устройство передает тепло из камеры наружу. Эффективность работы оборудования зависит от температуры воздуха вокруг, эффективности термоизоляции корпуса, объема камеры.

Изготовление автохолодильника своими руками на элементах Пельтье оправдано экономией денег и универсальностью оборудования. Его можно подключать к штатной системе авто 12В, сети переменного тока 220В. Первый вариант не требует монтажа дополнительных блоков питания, вентиляторов, обойдется значительно дешевле.

Достоинства холодильника Пельтье:

небольшие размеры и вес;
простота использования;
долговечность;
экономная эксплуатация;
постоянное поддержание температурного режима.

Минусы:

охлаждение воздуха на 10-15 градусов ниже температуры окружающей среды;
для достижения заданных параметров охлаждения требуется более одного часа.

Компрессорный

Это металлическая морозильная камера с термоизоляцией, оснащенная компрессором и испарителем. Принцип действия похож на работу традиционного домашнего агрегата. Жидкий хладагент становится газом в испарителе, забирает тепло. С помощью компрессора вещество удаляется, конденсируется, снова становится жидкостью под давлением.

Преимущества сборки автохолодильника компрессорного своими руками:

экономия. Промышленные аналоги техники дорого стоят;
охлаждение продуктов до 18°С градусов мороза;
быстрое достижение нужных характеристик холода внутри камеры;
экономичность;
вместительность;
универсальность.

Водители часто отказываются от изготовления охлаждающего оборудования, работающего по этому принципу, но выбор типа на основании цены ошибочен. Если вам достаточно иметь рядом прохладную бутылку воды, можно довольствоваться недорогими вариантами. Когда нужно везти быстро портящиеся продукты, детское питание или предстоит долгий переезд, лучше использовать компрессор.

Сравнительный анализ типов автомобильных холодильников позволяет сделать вывод, что наиболее оптимальным вариантом являются компрессорные устройства. Хотя они дороже термоэлектрических. Это компенсируется эффективностью работы, экономичностью и возможностью замораживать продукты, независимо от жары на улице. Абсорбционные системы обходятся так же, как компрессорные. Однако уступают по степени охлаждения.

Полупроводниковый холодильник своими руками. Автомобильный холодильник своими руками на элементах пельтье. Маркировка разбивается на три значащих группы

Мастер построивший этот холодильник, инженер-электронщик с разнообразным кругом увлечений, от истории до спорта, от юриспруденции до путешествий. Последнее увлечение мастера изготовление вина в домашних условиях. И вот здесь пригодились его инженерные познания. Не для изготовления вина, для его хранения.

Вино должно хранится при низких температурах от 10 до 18°C максимум, а холодильники для его правильного хранения дороги. Тогда мастер решил изготовить такой холодильник сам.

Инструменты и материалы:
-Экструдированный пенополистирол;
-Алюминиевый скотч;
-Рулетка;
-Клей;
-Нож;
-Карандаш;
-Алюминиевые профили;
-Алюминиевый радиатор;
-Крепеж;
-Дрель;
-Элемент Пельтье;
-Текстолит;
-Вентилятор;
-Контролер для питания элемента Пельтье;

Шаг первый: требования к холодильнику
При проектировании мастер пытался учесть следующие требования:
-Температура внутри камеры не выше 18°C
-Невысокая потребляемая мощность 15-20 ВТ
-Работа на элементе Пельтье
-Контроллер с системой контроля и управления заданной температурой

Шаг второй: проектирование корпуса
При постановке вопроса из чего сделать корпус, мастер остановился на пеноплексе. Мастер объясняет свой выбор материала его низкой теплопроводностью, влагостойкостью, прочностью, легкостью в обработке.

Для холодильника мастер использовал плиты толщиной 4 см. Внутренние размеры холодильника 380 x 360 x 320 мм. В такой холодильник помещается четыре пятилитровых баллона с вином.

Шаг третий: изготовление камеры
Лист пеноплекса мастер отвез в мебельный цех и там его порезали по размерам. Сборку камеры мастер проводит с использованием клея.

После сборки камеры оклеивает ее алюминиевым скотчем.

Шаг четвертый: охлаждающий узел

Конструкция охлаждающего узла несложна. Как мы знаем, при подаче напряжения одна сторона элемента Пельтье охлаждается, другая нагревается. Поэтому расположить элемент внутри холодильника неэффективно. Мастер располагает элемент снаружи холодной стороной к внутреннему радиатору, а горячей к внешнему. Ниже элемента устанавливается вентилятор.

Конструкция видна на фото.

Внутренний радиатор мастер устанавливает вверху камеры, это обусловлено опусканием холодного воздуха вниз.
Шаг пятый: контролер
Контролер имеет следующие параметры: измерение и регулировка температуру с погрешностью 0,1 градус в камере, ограничение потребляемой мощности, контроль температуру внешнего радиатора и включение вентилятора, непрерывное питание элементе Пельтье, сглаживание пульсации и скачков напряжения.

Мастер подчеркивает, что элемент Пельтье работает постоянно, просто с разной мощностью. Такая схема позволит элементу проработать гораздо дольше. Схема контролера размещена ниже, а более подробно почерпнуть информацию можно

В этой статье модель автомобильного холодильника, который был изготовлен автором канала Alex Shev своими руками, несмотря на навороченность полученного изделия, всего за три дня. Работает устройство на элементах Пельтье. Ниже, в конце публикации еще одна модель, работающая на той же основе.

Были использованы ряд материалов и деталей.

Работа над изделием

Нарезаем пенопласт с помощью спирали на 1 киловатт и источника питания на 5 вольт. Спираль была закреплена между ножками стола. Склеивал пенопласт монтажной пеной. Вырезаем пазы в крышке, чтобы она не ерзала.

Предполагалось обклеить лоток пенопластом, но проще было сделать коробку из него, а лоток использовать для усиления прочности автомобильного холодильника. Размеры получились 38 X 30 сантиметров, глубина 28. Вместимость 3 бутылки 1,5 литра в ряд. Можно два таких ряда, или 2 на 2 литра рядышком.

В двух радиаторах просверливаем отверстия под термисторы для контроля температуры. На холодном также для крепления. Вырезаем отверстие в крышке автомобильного холодильника и топим теплообменник внутрь на 1 -1,5 сантиметра. Далее с помощью термо проводящего клея скрепляем два элемента Пельтье с радиаторами. На одном как раз помещается два элемента пельтье. Также утепляются зазор между пенопластом и радиатором.

В показанном примере использован бестизол.

Собираем вместе, вкручиваем вентиляторы на теплообменник, выполняем монтаж микроконтроллера, ЛСД монитора, реле. Пока только навесным методом.

Посмотрите также крутые модели с бесплатной доставкой в этом китайском магазине . Там же и найдете элементы Пельтье.

Пишем программу для микроконтроллера. Автор этого видео урока использовал вставку отключения элементов Пельтье при температуре горячего радиатора больше 55 градусов. А также при температуре в самом холодильнике меньше 5 градусов. Отключается только сами элементы. Вентилятор и микроконтроллер продолжают работать.

Температура измеряется АЦП преобразователем: на горячем радиаторе, на холодном, в самом холодильнике. Отображается на дисплее.

Питание элементов подается через дополнительное реле только при включенном зажигании (заведенном двигателе), чтобы не посадить аккумулятор.

Дома при проверки температура в автомобильном холодильнике упала до 12 градусов за 1 час и так держалась. Температура горячего радиатора остановилась на 49 градусов. В машине при охлаждении 4 бутылок Мохито и использовании аккумуляторов холода Пельтье отключались на первом часу при 55 градусов горячего теплообменника. А последующее время отключались при температуре внутри меньше 5 градусов. Интервал работы: 4 минуты работает, 1,5 минута отключение.

Выводы:

Автохолодильник- термобокс, сделанный своими руками

Приветствую вас, уважаемые читатели! Так как летом я с семьей много путешествую и регулярно выбираюсь на шашлыки, то ребром встал вопрос хранения продуктов. Как в дальних поездках, так и на один день.
Стало ясно, что без холодильника или термосумки не обойтись. Началось ознакомление с рынком. Самое простое – это термосумки. Термопакеты рассматривать не будем.Мягкие, занимают мало места, легкие, самые дешёвые. Минус для меня-внутри ткань и швы, неудобно стирать. Средняя цена 500-1000 р. Термоконтейнеры. Жесткий пластиковый корпус, удобно мыть. Минусы – занимают место независимо от того, есть продукты внутри или нет. Средняя цена от 2500 р.
И в сумки, и в контейнеры необходимы аккумуляторы холода. Холодильники с элементами Пельтье представляют собой те же самые термоконтейнеры, но с вмонтированной в крышку системой охлаждения. В зависимости от мощности элементов может охлаждать до 20°C от наружной температуры. Питание от электрической сети автомобиля. Минус – если не оборудован системой отключения, может посадить аккумулятор машины. Средняя цена от 3500 р. Компрессорные автомобильные холодильники.Самые серьёзные из всех. Предназначены для длительных путешествий. Могут работать как от электричества, так и от газа. Прекрасно справляются со своими обязанностями. Минус – стоят, как два обычных домашних холодильника. *** Посмотрел я на всё это и решил для того, чтобы понять, что мне надо, сделать холодильник своими руками.

Ну, если точнее, термобокс. Для меня главное, чтобы конденсат нигде не капал и продукты в дороге не давились. Взял лист пеноплекса (утеплитель такой оранжевый). Раскроил. Собрал при помощи саморезов и герметика. Никаких там уголков, изолона сверху, оббивки и покраски. Всё «как есть». Зачем усложнять?

Фото автора канала. На стыках стен и на крыше сделаны вырезы, для уменьшения теплопотерь. Провели ходовые испытания под нагрузкой. С учетом того, что крышка сплошная, то есть каждый раз, когда ты её открываешь, в контейнер попадает теплый воздух, бокс показал себя отлично. Холод держится не менее полутора суток (на одной закладке аккумуляторов холода), с регулярными открываниями. Арбузы, вода, охлажденные продукты, мясо – всё чувствует себя прекрасно. В общем, я пока оставил всё так, как есть, для моих целей отлично подходит. И не жалко, если что. Ничто так не постоянно, как временное. А вы выбирайте, что больше подходит для вас.

Холодильник из пенопласта и модулей Пельтье

Речь в сегодняшней статье пойдет, не о превращении упаковочного пенопласта в клей посредством растворения оного в ацетоне. Сегодня поговорим о самоделке чуть более сложной, но очень полезной в хозяйстве, гараже или же дома. Еще со школьных времен мы знаем об элементе Пельтье, который,при подаче на него некоторого напряжения, выделяет с одной стороны тепло, а с другой холод.
Тот самый элемент, на 75 Ватт.Итак, делать будем мини холодильник, можно назвать его настольным. И, для начала, возьмем тонкий упаковочный пенопласт, и при помощи двустороннего скотча соберем из него коробку с дверцей. Размер коробки берем ориентировочно как 5 литровая бутыль от воды.
Коробка из пенопласта.Далее, собираем главную деталь. К холодной стороне элемента на термо пасту приклеиваем небольшой алюминиевый радиатор от электроники. На горячую сторону приклеиваем на тот же состав радиатор от процессора с вентилятором.
Главный узел устройства.Прорезав отверстие в задней стенке коробки, вставляем внутрь холодный радиатор и приклеиваем весь узел к задней стенке.
Задняя стенка холодильника.Соединяем параллельно концы элемента и вентилятора, подаем 12 Вольт. Ставим пару банок пенного в наш холодильник. Через час употребляем напиток температурой 15 градусов.

Все что нужно знать об автохолодильниках Рыбаку и Автотуристу

Предлагаем статью о том, как изготовить холодильник своими руками, разобравшись в принципе его работы.

Способ выработки холода напрямую зависит от габаритов будущего устройства. При больших размерах выбирают схему с фреоном, при маленьких – электрические элементы Пельтье.

Важно! При самостоятельном изготовлении обратите внимание на второй вариант, реализуемый в домашних условиях.

Далее рассмотрим, как самому сделать холодильник для дачи и машины, работающий от USB на 12 вольт. Что можно взять от компьютера или кулера для воды? Как собрать корпус из листового материала? Как делают холодильники на аммиаке и для прицепа?

Принцип работы и преимущества охлаждающего элемента Пельтье

Во время работы преобразователя Пельтье две его части имеют различную температуру. При прохождении электрического тока через охладитель, на верхней половине вырабатывается тепло, а на нижней – холодный поток.

Внимание! Приобрести охлаждающее устройство можно в магазине, реализующем компьютерные комплектующие либо радиотехнические детали.

К преимуществам такого холодильника стоит причислить отсутствие:

движущихся элементов;
транспортируемых сред;
шума.

Инструкция по сборке термоэлектрического холодильника своими руками

Чтобы изготовить холодильник на элементах Пельтье своими руками, ознакомьтесь с пошаговой инструкцией. В ней подробно расписаны этапы и даны полезные рекомендации.

Материалы и инструмент

Для работы потребуется:

пенополистирол. Подойдут листы толщиной 50 мм;
элемент Пельтье;
радиаторы с кулерами. Можно снять со старой компьютерной техники;
термопаста;
регулятор с температурным датчиком;
монтажная пена;
провода;
штекеры для подключения к USB авто и/или розетке;
канцелярский нож;
измерительный инструмент и карандаш;
паяльник.

Сборка корпуса

Чтобы обеспечить геометрическую точность корпуса холодильника, изготавливается шаблон. Его размеры должны соотноситься с необходимым объемом будущего устройства. Винный должен иметь высоту, достаточную для размещения бутылок.

Внимание! В качестве шаблона используют чертеж ящика или коробки подходящего размера.

Вычерченные элементы:

вырезаются по размеру с помощью канцелярского ножа;
соединяются между собой с помощью монтажной пены. Для этого элементы с нанесенной на их поверхность пеной соединяют и оставляют в неподвижном состоянии до полного высыхания состава. Для усиления теплоизоляционных характеристик стенки делают двойными.

Собранный короб окрашивается в выбранный цвет несколькими слоями.

К внутренней поверхности холодильного устройства приклеивают утеплитель с алюминиевой фольгой, используя жидкие гвозди.

При отсутствии листов экструдированного пенополистирола можно использовать:

ламинат. Специальные пазы облегчают сборку конструкции. Материал обладает достаточной прочностью;
пенопласт. Хорошо обрабатывается режущим инструментом. Влагостоек. Холодильник из пенопласта обойдется дешевле аналога из пенополистирола;
МДФ или ДВП. Потребуется дополнительная обработка из-за низкой стойкости к воздействию влаги;
пластик. Предпочтительны готовые боксы с крышками. Подойдет ящик для инструментов или кулер для воды.

Монтаж охлаждающего узла

Для обеспечения эффективного протекания физических процессов внутри переносного мини-холодильника, монтаж выполняют в следующей последовательности:

перпендикулярно боковой стенке короба изнутри монтируется алюминиевый профиль. Он будет использоваться для передачи холода во внутреннее пространство;
к зафиксированному алюминиевому профилю изнутри крепится радиатор, с помощью которого будет обеспечиваться перераспределение холодного воздуха по внутреннему объему;
снаружи на профиль монтируется элемент Пельтье. От использования клея-герметика лучше отказаться из-за низкой эффективности. Предпочтительны шурупы.

Чтобы автомобильный холодильник обеспечил необходимый температурный режим, для охлаждения емкости используют три элемента. В качестве источника питания используют блок от компьютера. Если холодильник будет подключаться к автомобильному аккумулятору, потребуется удлинитель с разъемом для прикуривателя. Для регулирования температуры к холодильнику подключается терморегулятор.

Монтаж элемента Пельтье должен выполняться с соблюдением ряда правил. Необходимо:

соблюдать полярность проводов. Неправильное подключение приведет к тому, что внутренняя часть будет нагреваться, а наружная – охлаждаться;
своевременно отводить тепло от верхней части путем установки кулера. Без него элемент перегревается. Интенсивность отвода воздушного потока определяет мощность системы;
качественно закрепить изоляционную прокладку. Ее характеристики определяют эффективность работы охладителя;
в процессе монтажа между частями элемента и изоляционной пластиной следует нанести термопасту;
для равномерного распределения холода и быстрого охлаждения внутри контейнера, на внутренней поверхности закрепляется еще один кулер. Он также будет препятствовать появлению конденсата.

Холодильники другого типа

Если вам нужна морозилка, стоит попытаться собрать компрессорный агрегат. Для него характерна быстрая и надежная заморозка. Самостоятельно изготовить такое устройство сложно. Надо обладать определенными знаниями и иметь в наличии компрессор, испаритель и конденсатор. Такой агрегат можно установить в прицеп машины, отправляясь на природу.

Существуют устройства абсорбционного типа. В их состав входят:

генератор, в который подается насыщенная аммиаком смесь. После подключения к системе электроснабжения она закипает;

конденсатор, обеспечивающий отвод тепла за пределы холодильника;
абсорбер, в котором за счет разницы давлений водоаммиачный раствор поглощает пары аммиака. Процесс сопровождается выделением тепла. Для недопущения перегрева его охлаждают водой;
испаритель, в котором выделяются пары хладагента;

Таким образом, самый простой вариант холодильника для автомобиля – устройство на элементах Пельтье. Это оптимальное решение в ситуации, когда туристическая сумка-термос не устраивает. Походный, на 12 вольт, станет подходящим вариантом для дачи, если предусмотреть специальный переходник на 220 В.

Видео: сумка холодильник своими руками

Сделать автомобильный холодильник своими руками лучше всего на элементах Пельтье. Устройство такого холодильника значительно проще, чем привычного для нас агрегата с компрессором и фреоном в качестве хладагента. Несмотря на то что компрессорный холодильник имеет более высокий КПД, чем работающий на основе эффекта Пельтье, последний предпочтительней использовать в автомобилях. Так как он обладает другими немаловажными преимуществами: меньшими габаритами и бесшумной работой.

Компрессорная климатическая техника все же используется в автомобилях, например, кондиционер. Объясняется это тем, что кондиционер охлаждает большой объем и его не удастся сделать на основе эффекта Пельтье. К тому же кондиционер должен отводить тепло из салона автомобиля дальше, чем позволяет конструкция элемента Пельтье. Если вам достался старый домашний кондиционер, не спешите радоваться, так как вряд ли вам удастся сделать из него автомобильный холодильник.

Охлаждение без компрессора

Эффект Пельтье заключается в том, что при протекании электрического тока через контакт двух полупроводников с различными типами проводимости (p-n переход) в зависимости от направления тока происходит либо его охлаждение, либо нагревание. Объясняется это взаимодействием электронов с тепловым колебанием атомов кристаллической решетки. А при прохождении тока через последовательно соединенные переходы тепловая энергия, поглощенная одним p-n переходом, выделяется на другом.

Если расположить элемент Пельтье так, чтобы один p-n переход был внутри контейнера с хорошей теплоизоляцией, а другой снаружи, то получится небольшой холодильник, которому достаточно питания от автомобильного прикуривателя. Еще один холодильник, работающий без компрессора, – абсорбционный. Сделать холодильник в машину можно и из такого старого агрегата. Но в этом случае конструкция будет зависеть, от того, что вам досталось, поэтому непременно нужно будет поменять нагреватели и терморегуляторы на 12 вольтовые.

Делаем корпус

Для изготовления корпуса вам понадобятся материалы:

Один элемент Пельтье не сможет значительно охладить большой объем, поэтому для одного термоэлектрического элемента не делайте корпус больше чем 40×40×30 см.

Для распила оргалита используйте электрический лобзик или дисковую пилу, если же их нет в вашем арсенале, подойдет и обычная ножовка с мелким зубом. Из листов МДФ при помощи уголков и вытяжных заклепок соберите коробку, которая будет корпусом вашего мини-холодильника. Уголки располагайте изнутри, чтобы заклепки удерживались надежней. Все полости в стыках между деталями конструкции заполните герметиком. После высыхания герметика оклейте внутреннюю поверхность получившегося ящика утеплителем. Используйте для этого «жидкие гвозди».

На верхние торцы стенок наклейте поролоновый уплотнитель. МДФ очень гигроскопичен, поэтому перед оклейкой корпуса его необходимо загрунтовать. Вместо грунтовки разведите водой немного ПВА (в 1 часть клея добавьте 2 части жидкости). Загрунтуйте корпус, дайте ему просохнуть и оклейте его клеенкой. Не оклеивайте дверцу, так как она является радиатором, а оклейка ухудшит ее теплоотдачу.

Монтаж охладителя

Для этого понадобится:

Сначала нужно изготовить из алюминия два радиатора, смонтировать между ними охлаждающий элемент и отделить их друг от друга листом теплоизоляции. Эта конструкция будет по совместительству дверкой холодильника. При наружных размерах корпуса 40×40×30 см верхний радиатор должен быть 40×40 см, так как он будет закрывать бокс, а нижний 38×38 см, потому что он должен входить внутрь. Отрежьте от листа утеплителя квадрат 38×38 см, в его центре прорежьте отверстие по размеру охлаждающего элемента и приклейте его к меньшему радиатору на «жидкие гвозди». Припаяйте провода питания к выводам элемента (на вывод красного цвета нужно подавать «+», а на черный «землю»).

Положите большой радиатор вниз, а на него, теплоизоляцией вверх, маленький так, чтобы их центры совпадали. В сантиметре от каждого угла выреза в теплоизоляции просверлите по отверстию Ø 3 мм одновременно в двух радиаторах. Смажьте охлаждающий элемент с обеих сторон теплопроводящей пастой и положите на свободный от утеплителя участок меньшего радиатора охлаждающей стороной к металлу. Накройте его большим радиатором так, чтобы ранее сделанные отверстия совпали, и стяните получившийся сэндвич винтами с гайками до сжатия теплоизоляции и касания радиаторами охладителя. Контролируйте сжатие с помощью штангенциркуля измеряя расстояние между радиаторами. Толщина элемента равна 3,8 мм. После уменьшения зазора до этой величины стягивание пластин радиаторов следует прекратить.

Прикрепите получившуюся дверку к шарнирам, а их к корпусу таким образом, чтобы при ее закрывании меньший радиатор входил внутрь корпуса. Для вывода проводов из корпуса наденьте на них подходящий по диаметру отрезок резиновой трубки. В верхней пластине рядом с контактами подключения питания охладителя просверлите отверстие размером немного меньше наружного диаметра трубки. Выведите через него провода, оставив трубочку в отверстии, чтобы провод не терся о его края. Прикрепите вентилятор к дверце так, чтобы он был направлен на нее, и подключите его к той же паре проводов. Осталось прикрепить защелку и какую-нибудь ручку для переноски устройства и генератор холода готов.

Выбор сечения провода

Чтобы узнать ток, который потребляет построенный кондиционер, сложите номинальный ток вентилятора с аналогичным параметром охлаждающего элемента. После этого остается только выбрать из справочника соответствующие этому току сечение провода. Фрагмент справочника достаточный для принятия решения в этом случае мы приводим ниже. При длине подключения до 2 м:

ток до 1,5 А, сечение провода – 0,3 мм 2 ;
ток – 2,5 А, сечение – 0,5 мм 2 ;
ток – 3,5 А, провод – 0,7 квадратов;
ток – 7,5 А, провод 1,5 квадрата;
ток – 10 А, провод – 2 мм 2 .

При длине подключения 3 м:

I ном до 1,5 А, провод – 0,4 мм 2 ;
I ном – 2,5 А, провод – 0,8 мм 2 ;
I ном – 3,5 А, провод – 1,1 квадрата;
I ном – 7,5 А, сечение – 2,3 мм 2 ;
I ном – 10 А, сечение – 3,2 квадрата.

Если ваш кондиционер потребляет больший ток, чем тот, на который рассчитан предохранитель прикуривателя, придется подключить его к клеммам аккумулятора через собственную плавкую вставку. Зато вы сэкономите на разъеме для подключения к гнезду прикуривателя.

Сечение одножильного провода S после измерения его диаметра d можно посчитать по формуле – S=π * (d/2) 2 . Для определения сечения многожильного провода нужно посчитать количество жилок под изоляцией, вычислить сечение одной и умножить на их количество.

Если у вас нет штангенциркуля, диаметр одножильного провода вы можете определить с помощью обычной линейки. Для этого намотайте на отвертку 10 витков провода виток к витку и измерьте линейкой длину получившейся намотки. Поделите результат на 10, и получите диаметр провода.

Требования к питанию

Питание устройства должно быть постоянным током напряжение не более 15 В. Небольшие пульсации не мешают работе. Значит, в особых условиях самодельный кондиционер не нуждается и его можно просто подключать к бортовой сети автомобиля с 12 вольтовым электрооборудованием. Для владельцев автомобилей с напряжением бортовой сети 24 В можно порекомендовать соединять два охлаждающих элемента последовательно.

Преимущества и недостатки термоэлектрических охлаждающих устройств

Термоэлектрический охлаждающий кондиционер на основе эффекта Пельтье обладают следующими преимуществами:

Высокая удельная мощность охлаждения. При размерах 40×40×3,8 мм один элемент может отводить тепловую энергию мощностью до 57 Вт.
Бесшумность работы.
Невысокая стоимость. Один элемент стоит не более 3 долларов.
Высокая надежность. Время непрерывной работы до выхода из строя достигает 200 тыс. часов.

Недостатки кулеров Пельтье:

Низкий КПД. Поэтому при большом охлаждаемом объеме тяжело добиться значительной разницы температур противоположных поверхностей.
Кондиционер потребляет сравнительно большую мощность. Потребляемый одним элементом ток достигает 6 А.
Часть потребляемой мощности расходуется на нагревание радиатора, отдающего тепло в атмосферу.

Сделанный своими руками холодильник, разумеется, не заметит кондиционер либо климат-контроль, но в любом случае облегчит поездки в жаркую погоду.

Элементом Пельтье принято называть преобразователь, который способен работать от разности температур. Происходит это путем протекания электрического тока по проводникам через контакты. Для этого в элементах предусмотрены специальные пластины. Тепло от одной стороны переходит в другую.

На сегодняшний день указанная технология является востребованной в первую очередь из-за значительной мощности теплоотдачи. Дополнительно устройства способны похвастаться компактностью. Радиаторы для многих моделей устанавливаются слабенькие. Связано это с тем, что тепловой поток довольно быстро остывает. В результате нужная температура поддерживается постоянно.

Подвижных частей указанный элемент не имеет. Работают устройства абсолютно бесшумно, и это является несомненным преимуществом. Также следует сказать, что эксплуатироваться они способны очень долго, а случаи поломок возникают крайне редко. Самый простой тип состоит из медных проводников с контактами и соединительными проводами. Дополнительно с охлаждающей стороны имеется изолятор. Изготовляют его, как правило, из керамики или

Зачем нужны элементы Пельтье?

Элементы Пельтье чаще всего используются для изготовления холодильников. Обычно речь идет о компактных моделях, которые могут применяться, к примеру, автомобилистами в дороге. Однако на этом область применения устройств не подходит к концу. В последнее время элементы Пельтье активно начали устанавливать в звуковую, а также акустическую технику. Там они способны выполнять функции куллера.

В результате охлаждение усилителя устройства происходит без какого-либо шума. Для портативных компрессоров элементы Пельтье являются незаменимыми. Если говорить о научной отрасли, то ученые применяют данные устройства для охлаждения лазера. При этом можно добиться значительной стабилизации волны изучения у светодиодов.

Недостатки моделей Пельтье

Казалось бы, такое простое и эффективной устройство лишено недостатков, однако они имеются. В первую очередь специалисты сразу отметили малую пробивную способность модуля. Это говорит о том, что у человека возникнут определенные проблемы, если он захочет охладить прибор, который работает от сети с напряжением 400 В. В данном случае частично поможет решить эту проблему специальная диэлектрическая паста. Однако пробой тока все равно будет высоким и обмотка элемента Пельтье может не выдержать.

Дополнительно указанные модели не советуют применять для точной электроники. Поскольку в конструкции элемента имеются металлические пластины, то чувствительность транзисторов может нарушаться. Последним недостатком элемента Пельтье можно назвать малый коэффициент полезного действия. Достигнуть значительной разности температур указанные устройства не способны.

Модуль для регулятора

Сделать элемент Пельтье своими руками для регулятора довольно просто. Для этого следует заранее заготовить две металлические пластины, а также проводку с контактами. В первую очередь для установки готовят проводники, которые будут располагаться у основания. Обычно их закупают с маркировкой “РР”.

Дополнительно для нормального контроля температуры следует предусмотреть полупроводники на выходе. Они необходимы для того, чтобы быстро отдавать тепло на верхнюю пластину. Для установки всех элементов следует использовать паяльник. Чтобы доделать элемент Пельтье своими руками, в последнюю очередь подсоединяют два провода. Первый монтируется у нижнего основания и фиксируется у крайнего проводника. Соприкосновения при этом с пластиной следует избегать.

Далее крепят второй провод у верней части. Фиксация осуществляется также к крайнему элементу. Для того чтобы проверить работоспособность устройства, применяют тестер. Для этого два провода нужно подсоединить к прибору. В результате отклонение напряжения должно составить примерно 23 В. В данной ситуации многое зависит от мощности регулятора.

Холодильники с терморезистором

Как сделать элемент Пельтье своими руками для холодильника с терморезистором? Отвечая на этот вопрос, важно отметить, что пластины для него подбираются исключительно из керамики. При этом проводников используется около 20 штук. Это необходимо для того, чтобы перепад температуры был более высоким. Повысить можно до 70 %. В данном случае важно рассчитать

Сделать это можно исходя из мощности оборудования. Холодильник на жидком фреоне в этом случае походит идеально. Непосредственно элемент Пельтье устанавливается возле испарителя, который располагается рядом с мотором. Для его монтажа потребуется стандартный набор инструментов, а также прокладки. Они необходимы для того, чтобы оградить модель от пускового реле. Таким образом, охлаждение нижней части устройства будет происходить намного быстрее.

Чтобы добиться получения разницы в температурах (эффект Пельтье) своими руками, проводников может понадобиться не менее 16 штук. Главное при этом – надежно изолировать провода, которые будут подключаться к компрессору. Для того чтобы сделать все правильно, нужно в первую очередь отсоединить осушитель холодильника. Только после этого есть возможность соединить все контакты. По завершении установки предельное напряжение следует проверить при помощи тестера. При нарушении работы элемента в первую очередь страдает терморегулятор. В некоторых случая происходит его

Модель для холодильника 15 В

Делается холодильник Пельтье своими руками с малой Крепятся модули в основном возле радиаторов. Для того чтобы надежно их закрепить, специалисты используют уголки. К фильтру элемент не должен прислоняться, и это следует учитывать.

Чтобы доделать термоэлектрический модуль Пельтье своими руками, нижнюю пластину в основном выбирают из нержавеющей стали. Проводники, как правило, применяются с маркировкой “ПР20”. Нагрузку они максимум способны выдерживать на уровне 3 А. Максимальное отклонение температуры способно достигать 10 градусов. В этом случае коэффициент полезного действия может составлять 75 %.

Элементы Пельтье в холодильниках 24 В

Используя элемент Пельтье, холодильник своими руками сделать можно только из проводников с хорошей герметизацией. При этом они для охлаждения должны укладываться в три ряда. Рабочий ток в системе обязан поддерживаться на уровне 4 А.. Проверить его можно при помощи обычного тестера.

Если использовать керамические пластины для элемента, то максимального отклонения температуры можно добиться в 15 градусов. Провода к конденсатору устанавливаются только после того, как будет подложена прокладка. Закрепить ее на стенке устройства можно разными способами. Главное в данной ситуации – не использовать клей, который чувствителен к температурам свыше 30 градусов.

Элемент Пельтье для автомобильного охладителя

Чтобы сделать качественный автохолодильник своими руками, Пельтье (модуль) подбирается с пластиной, толщина которой не более 1.1 мм. Провода лучше всего использовать немодульного типа. Также для работы потребуются медные проводники. Их пропускная способность должна составлять не менее 4А.

Таким образом, максимальное температурное отклонение будет доходить до 10 градусов, это считается нормальным. Проводники чаще всего используют с маркировкой “ПР20”. Они в последнее время показали себя более стабильными. Также они подходят для различных контактов. Для соединения устройства с конденсатором используют паяльник. Качественная установка возможна только на блок реле прокладку. Перепады в данном случае будут минимальными.

Как сделать элемент для кулера питьевой воды?

Модуль Пельтье (элемент) своими руками делается для кулера довольно просто. Пластины для него важно подбирать только керамические. Проводников в устройстве используют не менее 12. Таким образом, сопротивление будет выдерживаться высокое. Соединение элементов стандартно осуществляется при помощи пайки. Проводов для подключения к прибору должно быть предусмотрено два. Крепиться элемент обязан в нижней части кулера. При этом с крышкой устройства он может соприкасаться. Для того чтобы исключить случаи коротких замыканий, всю проводку важно зафиксировать на решетке либо корпусе.

Кондиционеры

Модуль “Пельтье” (элемент) своими руками делается для кондиционера только с проводниками класса “ПР12”. Их выбирают для этого дела в основном из-за того, что они хорошо справляются с низкими температурами. Максимум модель способна выдавать напряжение 23 В. Показатель сопротивления при этом будет находиться на уровне 3 Ом. Перепад температуры максимум достигает 10 градусов, а коэффициент полезного действия – 65 %. Укладывать проводники между листами можно только в один ряд.

Изготовление генераторов

Изготовить генератор, используя модуль Пельтье (элемент), своими руками можно. Производительность устройства поднимется в целом на 10 %. Достигается это за счет большего охлаждения мотора. Максимум нагрузка прибором выдерживается 30 А. За счет большого количества проводников сопротивление способно составлять 4 Ом. Отклонение температуры в системе равняется примерно 13 градусов. Крепится модуль непосредственно к ротору. Для этого в первую очередь следует отсоединить центральный вал. Во многих случаях статор не мешает. Чтобы обмотка ротора не нагревалась от индуктора, используют керамические пластины.

Охлаждение видеокарты на компьютере

Для охлаждения видеокарты следует подготовить не менее 14 проводников. Лучше всего подбирать медные модели. Коэффициент проводимости тепла у них довольно высокий. Для подключения устройства к плате используются провода немодульного типа. Монтируется модель возле кулера видеокарты. Для ее закрепления обычно используют маленькие

Для фиксации их можно воспользоваться обычными гаечками. Появление излишнего шума при эксплуатации говорит том, что устройство работает не должным образом. В данном случае необходимо проверит целостность проводки. Также нужно осмотреть проводники.

Элемент Пельтье для кондиционера

Чтобы качественно сделать элемент Пельтье своими руками для кондиционера, пластины используют двойные. Минимальная их толщина должна составлять не менее 1 мм. В таком случае можно надеяться на температурное отклонение в 15 градусов. Производительность кондиционеров после оснащения модулей в среднем увеличивается на 20 %. Многое в данной ситуации зависит от температуры окружающей среды. Также следует учитывать стабильность напряжения от сети. При небольших помехах нагрузка устройством выдерживается примерно 4 А.

При пайке проводников их следует размещать не слишком близко друг к другу. Чтобы правильно доделать модули Пельтье своими руками, входные и выходные контакты надо устанавливать только на одну из двух пластин. В таком случае прибор получится более компактным. Грубой ошибкой в данной ситуации будет подключать модуль непосредственно к блоку. Это приведет к неминуемой поломке элемента.

Установка модуля на конденсатор

Чтобы установить своими руками, важно оценить мощность конденсатора. Если она не превышает 20 В, то элемент следует монтировать с проводниками, на которых указана маркировка “ПР30” или “ПР26”. Для того чтобы закрепить модуль Пельтье (элемент) своими руками на конденсаторе, используют маленькие металлические уголки.

Лучше всего их устанавливать по четыре на каждую из сторон. По производительности конденсатор, в конечном счете, способен прибавить плюс 10 %. Если говорить о теплопотерях, то они будут незначительными. Коэффициент полезного действия прибора в среднем равняется 80 %. Для высоковольтных конденсаторов модули не рассчитаны. В данном случае не поможет даже большое количество проводников.

12 – Холодильники – OLX.ua

Обычные объявления

Найдено 103 объявлений

Хотите продавать быстрее? Узнать как
