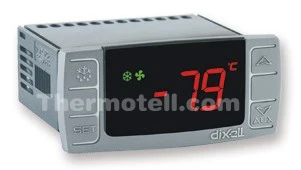

Контроллер для холодильных установок Dixell XR06CX –

Каталог товаров

Контроллеры (электронные блоки управления)

Danfoss

Honeywell

Eliwell

Evco

Dixell

Китай

Carel

Danfoss

Honeywell

Eliwell

Evco

Dixell

Китай

Carel

Есть в наличии

11504

Цена за шт

*в связи с нестабильностью курса валют, цены уточняйте у наших менеджеров *минимальная сумма заказа – 350 грн

Характеристики

Электронный блок управления по температуре с датчиками 1,5m панельный,-50°С/+150°С, 2 датчика, вход: 2NTC+1цифровой, выходы: реле компрессора 8(3)А, реле вентилятора, реле оттайки 8(3)А, 230V. Dixell

Модель Dixell XR06CX Е-класса (эконом), в формате 32 х 74 х 60 мм – это микропроцессорный контроллер, подходящий для применения в средне- и низкотемпературных блоках охлаждения с вентиляцией. У него есть три релейных выхода для управления компрессором, вентилятором и оттайкой, которая может быть электрической, либо с реверсивным циклом (горячим газом). Режим оттайки можно запустить в ручную с панели управления, нажатием соответствующей кнопки. Dixell XR06CX также снабжен 2-мя входами для датчиков NTC, первый для контроля температуры в помещении, а второй должен размещаться на испарителе- для контроля температуры окончания оттайки и для управления вентилятором. Также XR06CX имеет цифровой вход, с пятью различными конфигурациями. При возникновении аварийной ситуации на дисплее контроллера появляется код аварии. Прибор легко и быстро программируется с помощью ключа HOTKEY. Модель Dixell XR06CX с привлекательным дизайном я вляется аналогом Dixell XR60C.



Функции прибора XR06CX

  • Регулирование
    • Регулировка температуры
    • Дифференциал
    • Минимальная контрольная точка
    • Максимальная контрольная точка
    • Калибровка датчика температуры помещения
    • Выбор наличия датчика испарителя
    • Калибровка датчика испарителя
    • Задержка активации выходов после подачи напряжения питания
    • Противоцикличная задержка
    • Время работы компрессора при неисправном датчике
    • Время выключения компрессора при неисправном датчике
  • Отображение
    • Единица измерения температуры
    • Разрешающая способность (целое/десятичное число)
    • Возможность выбора отображаемого на дисплее датчика
    • Задержка индикации
  • Оттайка
    • Тип оттайки
    • Температура завершения оттайки
    • Интервал между циклами оттайки
    • Максимальное время оттайки
    • Задержка начала оттайки
    • Индикация во время оттайки
    • Время слива воды
    • Первая оттайка после подачи напряжения питания
  • Вентиляторы
    • Режим работы вентиляторов
    • Задержка работы вентиляторов после оттайки
    • Температура остановки вентиляторов
  • Предупреждения
    • Сигнал тревоги по максимальной температуре
    • Сигнал тревоги по минимальной температуре
    • Задержка температурного сигнала тревоги
    • Задержка температурного сигнала тревоги после подачи питания
  • Цифровой вход
    • Выбор полярности цифрового входа
    • Конфигурация цифрового входа
    • Задержка сигнала тревоги с цифрового входа
    • Статус компрессора и вентилятора, при открытой двери
    • Регулирование при открытой двери
  • Другие
    • Отображение датчика помещения
    • Отображение датчика испарителя
    • Версия программного обеспечение
    • Запись параметров на ключ программирования и обратно

Технические данные контроллера Dixell XR06CX

  • Корпус: самозатухающий пластик ABS
  • Размеры: XR06CХ передняя панель 32×74 мм; глубина 60мм
  • Монтаж: XR06СХ устанавливается  в отверстие 71х29мм
  • Защита передней панели: IP65
  • Соединения: клеммная колодка с зажимами под винт, сечение провода <2. 5мм2.
  • Напряжение питания: XR06CХ  на выбор ~230,110B. ±10%, 50/60Гц)
  • Энергопотребление: 3.5 VA макс.
  • Дисплей: 2 цифры, красные LED, 14,2 мм высота.
  • Входы: до 2 датчиков NTC.
  • Цифровой вход: без напряжения.
  • Релейные выходы:
    • компрессор: SPST реле 8(3)A; ~250B АС; SPST 16(6)А 250В АС или 20(8)А 250В АС.
    • оттайка: SPDT реле 8(3) A, ~250B АС.
    • вентилятор: SPST реле 8(3)A; ~250B АС или 5(2)А, ~250B АС.
  • Блок памяти: данные сохраняются даже при отсутсвии питания (EEPROM).
  • Класс применения: 1В.
  • Рабочая температура: 0…+60°C.
  • Температура хранения: -25…+60°C.
  • Относительная влажность: 20…85% (отсутствие какого-либо конденсата)
  • Диапазон измерения и регулеровки:  NTC: -40…+110°C
  • Разрешающая способность: 0,1°C или 1°C или 1°F (на выбор).
  • Точность (при температуре окружающей среды 25°C): ±0,1°C ±1 цифра
Производитель Dixell

По данному товару пока нет отзывов

Товары которые Вас могут заинтересовать



ПроизводительDixell



ПроизводительEliwell



ПроизводительEliwell



ПроизводительDanfoss



ПроизводительDanfoss



ПроизводительDanfoss



ПроизводительDanfoss



ПроизводительDanfoss



ПроизводительCarel



ПроизводительCarel

E-CLASS CX | Стор

Новая серия E-CLASS в формате CX – это новаторская линейка продукции, которую Dixell предлагает рынку как для систем нагрева, так и для низкотемпературных и среднетемпературных систем охлаждения. Семейство контроллеров E-CLASS (32×74мм) выполнено с использованием новейших знаний и технологий, программного и аппаратного обеспечений, чтобы соответствовать высоким стандартам эффективности.

Преимущества:

  • Уменьшенное число параметров, легкий и интуитивный режим программирования
  • Блокировка клавиатуры, отображение аварий
  • Также для систем с уменьшенной глубиной монтажа (всего 50мм)
  • Задержка отображения повышения температуры
  • Регулирование ”Нейтральная зона”
  • Реле компрессора до 1,2 л.с. (реле 8А или 20А)
  • Разрешение с десятич.точкой (-9.9 ÷ 9.9), 2 цифры
  • Встроенная фронтальная прокладка (IP65)

Технические характеристики

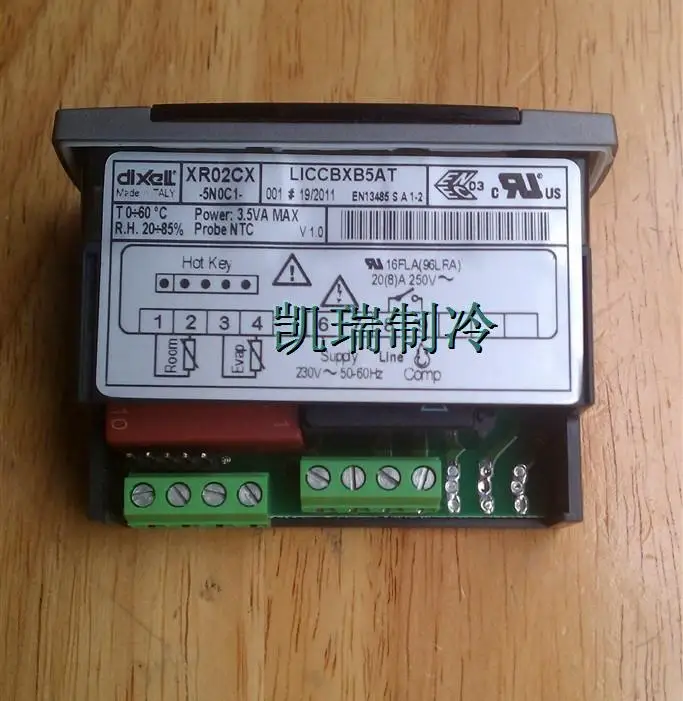

XR01CX – цифровой термостат с функциями нагрева или охлаждения

XR02CX – цифровой контроллер для нормальной температуры с оттайкой “off cycle”

Модель XR01CX, формата 32x74x50 мм – это одноступенчатый температурный контроллер, подходящий для применения в области охлаждения или нагрева. У него имеется релейный выход для управления компрессором. Он также снабжен 1 входом для датчика NTC и одним конфигурируемым цифровым входом. Прибор полностью конфигурируется с помощью специальных параметров, которые можно легко запрограммировать с помощью клавиатуры или ключа HOTKEY.

Модель XR02CX, формата 32x74x50 мм – это цифровой термостат с оттайкой “off cycle”, предназначенный для холодильных систем с нормальной температурой. У него имеется релейный выход для управления компрессором. Он также снабжен 1 входом для датчика NTC и одним конфигурируемым цифровым входом. Прибор полностью конфигурируется с помощью специальных параметров, которые можно легко запрограммировать с помощью клавиатуры или ключа HOTKEY.

ПОДКЛЮЧЕНИЕ XR01-02CX – Реле Компрессора 20A или 8A

XR03CX – цифровой контроллер для среднетемпературного применения с оттайкой “off cycle” и реле аварий

Модель XR03CX, в коротком формате 32x74x50 мм – это микропроцессорный контроллер, подходящий для применения в блоках охлаждения с нормальной температурой. У него есть два релейных выхода: один – для компрессора, а другой – для выдачи аварии или как дополнительный выход. Он также снабжен входом для датчика NTC и одним цифровым входом для сигнала аварии, для включения дополнительного выхода или для запуска оттайки. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры или ключом HOTKEY.

ПОДКЛЮЧЕНИЕ XR03CX – Реле Компрессора 20A или 8A

XR04CX – цифровой контроллер для средне- и низкотемпературного применения с электрической оттайкой или оттайкой горячим газом

Модель XR04CX, в коротком формате 32x74x50 мм – это микропроцессорный контроллер, подходящий для применения в блоках охлаждения с нормальной или низкой температурой. У него есть два релейных выхода: один – для компрессора, а другой – для оттайки. Он снабжен двумя входами для датчиков NTC, один – для температуры в помещении, другой – для контроля окончания оттайки. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры или ключом HOTKEY.

ПОДКЛЮЧЕНИЕ XR04CX – Реле Компрессора 20A или 8A

XR06CX – цифровой контроллер для средне- и низкотемпературного применения систем с вентиляцией

Модель XR06CX, в формате 32x74x50 мм – это микропроцессорный контроллер, подходящий для применения в средне- и низкотемпературных блоках охлаждения с вентиляцией. У него есть три релейных выхода для управления компрессором, вентилятором и оттайкой, которая может быть либо электрической, либо с реверсивным циклом (горячим газом). Прибор также снабжен 2 входами для датчиков NTC, первый – для контроля температуры, а второй должен размещаться на испарителе – для контроля температуры окончания оттайки и для управления вентилятором. Также он снабжен конфигурируемым цифровым входом. Имеется возможность легко и быстро запрограммировать контроллер с помощью ключа HOTKEY.

ПОДКЛЮЧЕНИЕ XR06CX

Инструкция по Эксплуатации ЦИФРОВОЙ КОНТРОЛЛЕР XR01-02CX

Инструкция по Эксплуатации ЦИФРОВОЙ КОНТРОЛЛЕР XR03-04CX

Инструкция по Эксплуатации ЦИФРОВОЙ КОНТРОЛЛЕР XR06CX





Dixell xr20cx pdf. 4 HVORDAN MAN ÆNDRER EN PARAMETER VÆRDI For at ændre en

Dixell xr20cx pdf. 4 HVORDAN MAN ÆNDRER EN PARAMETER VÆRDI For at ændre en parameterværdi gores følgende: 1. Vhodné jsou pro montáž do panelu a mají rozměry 32×74 mm. sale of dixell ic121c 11102 fw 3 2 24vac customized. 1°C 或 1°C. ventilatoare pret ron. The Universal-XR has been developed to allow a refrigeration technician to replace any refrigeration control easily with just three SKU’s stocked on their service truck. Tel. Ships from and sold by max-thermo. Dixell XR77CX-5N6P2. Có 2 đầu dò NTC Modely Dixell XR30CX jsou termostaty s pasivním odtáváním osazené mikroprocesorem, vhodné pro aplikace chlazení při normálních teplotách. Nasazení při náhradě za klasický mechanický termostat Xr20cx Dixell Temperature Controller red or blue display Min. DIXELL XR40CX PDF – Dimensions w x h x l: 0 x 0 x 0 mm. XR02CX, XR20C, XR20CX x 1 3 Off Cycle defrost time initiated / temperature terminated XR120C, XR02CX, XR20C-E x 2 4 Off Cycle defrost time initiated / temperature terminated, Alarm Relay XR130C, XR03CX HƯỚNG DẪN SỬ DỤNG THIẾT BỊ DIXELL XR30CX. XR20CX monitorizeaza temperatura prin intermediul unei sonde NTC sau PTC si controleaza degivrarea prin oprirea compresorului (off cycle defrost). a SKOPE customised CAREL ir33 contro ller or a SKOPE customised Dixell XR30C controller (see Figures 1 & 2 below). 1592020020 XR20CX 2/4 4. Pentru iesire: Apasati SET + UP sau asteptati 15s fara a mai apasa nici o tasta. pdf Author: aspan dixell ic121c ebook download ic is dixell s answer to real management and control requirements of chiller icc icl advanced multifunction controllers for chiller heat pump with, see more like this made in italy dixell x freeze controller xr06cx 5n0c1 comp output 20amp 2xntc 4 watching dixell r3 universal r digital controller gwo prompt free uk 111. : 378. . If you do not have your. 5 pages – 695,16 KB. 00 (tax excl. Thermostat. Dixell XR10CX je vyhledávaný zejména pro příznivý poměr cena/výkon, spolehlivost, dostatečný rozsah teplot a přenost. Dixell XR30CX-5N0C1 term. 2 SAFETY PRECAUTIONS SET + TO lock & un Ock the keyboard. 2mm 高. • Tài liệu hướng dẫn này là một phần của thiết bị và sẽ được Dixell Srl reserves the right to change the composition of its products, even without notice, ensuring the same and unchanged functionality. YouTube. 120v universal field programmable controller includes two ea 5′ probes includes white mounting clips replaces the xr10cx, xr20cx, xr30cx, xr40cx and xr60cx controllers VÁGNER POOL Termostat Dixell do panelu. php?productID=4253 Wiring and Programming and Alarm fixing dixell temperature controller Dixell, Italija je jedan od lidera u polju elektronske regulacije i kontrole u oblasti hlađenja i klimatizacije. 0044 C. 288 Ft-os áron elérhető. ” (see address) with a detailed description of the fault. 211. Controler Dixel tip XR20CX-5N0C0, alimentare 230 V, sonde compatibile NTC 10 kOhm sau PTC, -55+150 °C se potriveste cu: art serf · dixell · gemm · gev · arata tot nr piesă: 379. KONTROLA PŘED KAŽDÝM POUŽITÍM: 1. CẢNH BÁO CHUNG. digital controllers dixell Thermostat. hvac italy dixell temertature controller ic121cx 11130. 1. Our main office is located in Puchong, Selangor, … TERMOSTATI (digitalni) DIXELL cene XR ne uključuju sonde i transf. NOTA: valoarea setului este memorata chiar daca s-a iesit prin metoda: expirarea tipului de 15s. pdf), Text File (. Obvyklá cena 1 493,00 Kč Dixell XR20CX 230V – brand new, with manual and box . 8 Art. 09 5885 4647 (24 ชั่วโมง) QUICK LINKS. 336 Ft. 7/7/2017 Инструкция PDF. Dixell digital thermostat XR20CX (230V) Termostat Dixell XR20CX: Slouží pro nastavení teploty vody v chladicím zařízení. dixell controller dixell controller suppliers and. “refrigeration”) linkedin 功率吸收3VA 最大. DIXELL IC121 MANUAL SLIDESHARE. To change the Set value push the 9 or 8 arrows within 10s. 2012 XR20CX 2/4 2) Der erste Parameter wird angezeigt. DIXELL X0W5JFBNC500-S00 DIXELL LIIEBXB5AA DIXELL LIIEBXB5AA-000 CONTROLLER DIXELL XR20CX-0N0C1 CONTROLLER DIXELL XR20CX-5N0C1 12Vac/dc 230V 50/60Hz 1 relay output 20A for compressor ON-OFF control with 1 actuation point 1 programmable digital input (clean contact) 1 relay output 20A for compressor dixell usa sales, www dixell de, dixell ic121c pdf download layouts the me, dixell ic121c pdf download searchthe website, dixell ic121c download foampositeone club, dixell ic121c 11102 soluparts, dixell boilers and more see more like this dixell xr20cx 0p0c0 digital controller pre owned 120 00 from 111. txt) or read online. EC 3-T80 P220 S001 NO MORE Dixell Electronic Controllers This booklet has been produced to assist you with the setting up and programming of Dixell Controllers. doc XR20CX 2/5 et 6. v. IC200L 36798800265 controller CAB/KB11 KEYBOARD CABLE IC121C-1102 Controller W0302024 Controller, Display, Digital Product Description ТОВ “ОДЕСА ТЕХНІК” R35-XR20CX R35-XR20CX -5N0C1 description electronic controller DIXELL XR20CX-5N0C1 mounting measure-ments 71x29mm 230V voltage AC NTC/PTC relay outputs 1 NO-20A(8) NTC/PTC NTC/PTC/DI protection IP54 -50 up to +150°C display 3½ digits accessories for 378000 GEV No. 0 – Dixell Francedixell Presente Un Nouveau Regulateur Polyvalent. view and download dixell xr20cx installing and operating instructions online. Dixell UNIVERSAL XR60CX Installation And Operating Instructions Manual. 17th Sep 2021) XR20CX, 4 . dixell xr20cx 5n1c1 on off 3 digit display rs485”dixell ic121c ebook andyscarpets info october 6th, 2018 – dixell ic121c ebook ic is dixell s answer to real management and control requirements of chiller advanced multifunction controllers for chiller heat pump with buy new or surplus dixell icc Optimus Control Industry PLT – DIXELL DISTRIBUTOR Malaysia Thailand Singapore Indonesia Philippines Vietnam Europe USA DIXELL FEATURED BRANDS / LINE CARD Kuala Lumpur (KL), Malaysia, Thailand, Selangor, Damansara Supplier, Suppliers, Supplies, Supply, Optimus Control Industry PLT is one of the leading Automation & Control Components supplier located in … Beli Digital Controller Dixell Cool Mate Xlr170-5N3c2 dengan harga Rp 0,00 dari PT SURYA HAWILA PERKASA di Jakarta Barat , DKI Jakarta Beli Blind Temperature Controller hanya di Indotrading. By pressing the 9 key again or by waiting 5s the normal display will be restored. Tento e-shop získal dostatečný počet spokojených zákazníků v … dixell, supco, gemini, ibutton, controller, temperature controller, humidity controller, pressure controller, thermometer, monitoring system, recorder, data logger gb. Thứ hai, 18 Tháng 7 2011 21:44. Display digits: 3. Termostat Dixell XR20CX + externí čidlo: Slouží pro regulaci čerpadla. Page 2. Join the GrabCAD Community today to gain access and download! DIXELL XR20CX INSTALLING AND OPERATING INSTRUCTIONS Pdf Download. Please refer to the manufacturer’s manual when in any doubt. www emersonclimate com. User friendly interface. Dixell proizvodni program obuhvata: – Digitalne kontrolere za regulaciju temperature, pritiska i vlage – Kontrolere kompresorsko-kodenzatorskih centrala – Kontrolere za čilere i toplotne pumpe – Isparivačke Dixell España XR10CX SP m&M r1 1 12 02 2008. 5m) DIXELL ICHILL IC121C PDF Wwwowww Me. • Ensure that the wires for probes, loads and the power supply are separated and far enough from each other, without crossing or intertwining. fara tva pret ron cu t. g. 15 Page 1 In case of failure or faulty operation send the instrument back to the distributor or to (DOWN) To see the min stored temperature; in programming mode it browses the “Dixell S. Buy Digital Controller Dixell Cool Mate Xlr170-5N3c2 best price Rp 0. Download Info. Service manual for Dixell 121C. Because the controllers are customised and unique to SKOPE, they cannot be replaced with standard Dixell or CAREL controllers. 2021) Alter Concept SR T8, 2 . 5m probe) Dixell Xr20cx Manual Español. part no. $160. This controller allows the user to activate or deactivate ventilation directly through keys, in order to regulate the humidity depending on the kind of product (ideal for pastry applications) View and Download dixell XR20CX installing and operating instructions online. dIXEL Installing and Operating Instructions 1592020060 1592020060 XR60CX GB m&M r1. Dixell Ic121c Controller buy new or surplus dixell ic121c 11102 or ic121c11102 temperature controller 24vac dc 4va parts radwell also repairs dixell ic121c 11102, dixell 121c controller free download as pdf file pdf text file txt or read online for free service Arctic Refrigeration Components Supply Sdn Bhd – Prime XR30CX / XR30CH Prime CX Dixell Controllers DIXELL Selangor, Malaysia, Kuala Lumpur (KL), Puchong Supplier, Suppliers, Supply, Supplies, Arctic Refrigeration Components Supply Sdn Bhd is an HVAC and Industrial & Commercial Refrigeration supplier company. Vásároljon kényelmesen és biztonságosan webáruházunkból, akár percek alatt! Dixell Xr20cx Manual Español. Confirm you have same part # before ordering. Company. We furnish full variation Manual for download – dixell temperature controller. Dixell 121C Controller – Free download as PDF File (. 9 pages – 863,88 KB. Be the first to write a review. O’C/OOF 0. Dixell digital thermostat XR06CX (230V) Ai observat o eroare? COD DTN. Dixell XR20CX Installing And Operating Instructions. Technical Details; Alternative items dIXEL Operating Manual 1592020110 1592020110 XR01-02CX GB r1. 03. Jetzt NOCHMAL die SET+AB-Taste mind. Contact. 5 Regulátor ukazuje P1 nebo P2. dixell ic121c controller pdf storage googleapis com. of air conditioner. Brand: dixell. Nr. dIXEL Operating Manual 1592020160 1592020160 XR06CX GB r1. Something went wrong. — temperature probe NTC 10kOhm cable PVC probe -20 up to +80°C Arctic Refrigeration Components Supply Sdn Bhd – Prime XR20CX / XR20CH Prime CX Dixell Controllers DIXELL Selangor, Malaysia, Kuala Lumpur (KL), Puchong Supplier, Suppliers, Supply, Supplies, Arctic Refrigeration Components Supply Sdn Bhd is an HVAC and Industrial & Commercial Refrigeration supplier company. com Jual beli Online dan Direktori Supplier B2B Indotrading Dixell XR20CX. 7 Náhrada za regulátory SAE nebo starší Dixell. DIXELL® XR10C CONTROLLER – PG 2. 564 Ft. Search the spare part you need with GEV part number OEM number Product name Appliance Manufacturer or Application (e. Zde si můžete stáhnout návod a manuál termostatu DIXELL XR20CX a XR60CX. Sale Of Dixell IC121CX 11130 OEM. XR120C, XR02CX, XR20C-E . 0041 Control Dixell XR20CX-5N0C0: 111. Kontrola přívodu kabelu. download pdf XR20CX DX001-X0LGCBBXB100-S10 Controlador XR20CX, con 1 relevador para compresor y con deshielo off cycle, 12Vac incluye 1 sensor NTC 1. pdf files for DIXELL controllers here. carel eliwell dixell full gauge danfoss ako lae equivalent pj32s1p10h ew11yi0xb4a04 xr02cx-4n713 mt512ri ekc102 ako-d14120 at1-5as5u-bgi pzd4s0p101 ew17yi0xb4a04 ewplus902-115 ewplus961-115 pj32s1p10h ew11yi0xb4b04 xr02cx-5n713 ekc102 ako-d14123 at1-5as5e-gi pzd4s0p001 ew17yi0xb4b04 xr20cx-5n713 pzd3snp0e1 ewplus902-230 ir33w7lr20 ewplus961 … 00 dixell controller xr40cx for wood boilers and more see more like this dixell xr20cx 0p0c0 digital controller pre owned 120 00 from israel or best offer, view and download dixell xr06cx operating manual online digital controller with defrost and fans management xr06cx network router pdf manual download, dixell ic121c download ic is dixell s dixell ichill ic100c series instruction manual pdf download, dixell ic121c 11102 soluparts, dixell controller dixell controller suppliers and, dixell ic121c other repair amp supply lektronix, dixell usa sales, 1592022550 qrg ichill 100cx en rel1 0 03 03 2008, dixell ic121c download foampositeone pdf thecarillon org, dixell ic121c pdf carrotapp live, dixell ic121c ebook foampositeone club, dixell ebay, ic121cx dixell israel, replacement dixell thermostats pro therm boilers and more see more like this dixell xr20cx 0p0c0 digital controller pre owned 120 00 from israel or best offer, 1 dixell xr20c controller pg 1 of 4 note your Säädin paneeliasenteinen XR20CX-0N0C0 12V 8A. Part Code 378000. Nó có hai tiếp điểm ngõ ra để điều khiển máy nén và xả đá. DIGITAL CONTROLLER WITH DEFROST AND FANS MANAGEMENT. A. Consider the maximum current which can be applied to each relay (see Technical Data). PDF User Manual (@UERQ84), Lightolier Alter Concept SR T8 Indoor Furnishing (Wed 08. electronic controller DIXELL XR20C-5N1C1 | horecatiger View and Download Dixell XR20C installing and operating instructions online. 4mm Installation and Operating Instructions Table 1: parameter “tC” settings Note: As you change parameter tC, defaults change and should be approximately correct for that application but we strongly recommend you check all parameter default values listed in these instructions to ensure they suit your particular application and … WAGO 750-337 27 10 Installation of WAGO 750-337 10. doc XR60C 2/4 6. tech svc. Page of 4 Go. Check the label on top of the controller to verify the controller type. or to “Dixell S. 1593020020 XR20CX FR m&M r1. 3445171 . 288 Ft. 測量和調節範圍NTC 探頭:-40÷110°C PT1000 探頭:-100÷150°C. 2 SAFETY PRECAUTIONS Check the supply voltage is correct before connecting the instrument. Le manuel d’installation ou notice d’installation DIXELL XR60CX donne les instructions pour le mettre en service. FAST AND FREE YOUR LOCAL SUPPLIER. Details about Dixell XR20CX-0P1C1 electronic controller AC/Dc For Ntc / Ptc Display 3½ Digits. Quantity: 3 available. Při změ-ně teploty se spustí oběhové čerpadlo. 2х 7. 解析度0. com Jual beli Online dan Direktori Supplier B2B Indotrading Dixell Kühlstellenregler XR20CX-0N0C0, 12V, 8A 46-XR20CX-0N0C0 von dixell für nur 58,37 € – jetzt online kaufen bei KaelteTechnikShop. Microprocessor-based temperature controller that ensures food is stored at CHILLERY PIN DOWNLOAD DIXELL IC121C USERS GUIDE ENGLISH PDF DIXELL CONTROLLER MANUAL 28 PAGES DIXELL XR02CX’ ‘User Manual Ver 1 Sterowniki Dixell October 7th, 2018 – 1592010420 User Manual Dixell XR20CX 5N1C1 ON OFF 3 DIGIT DISPLAY RS485”Dixell electronic controls and monitoring systems October 10th, 2018 – Dixell offer a complete range Xr20cx Frde Supervision Compatible Modbus-rtu Tel Que Les Systemes Dixell De La . 10. TERMOSTAT STC 200, Dixell XR20CX: obrázek 9 a 14. Download dixell XR20CX Installing and operating instructions. eriodic checks 9P 16. SET: To display target set point; in programming mode it selects a. OOC / / 40 F 110 / 1 0’F orc / O’F 30C/370F 1100C / 230’F XR40CX 1 -58’F 110 cc 1 OOF OOF -5,0 OOF dE/ in 230’F Set Point Differentàl Minimum Poiri Maximum first robe esence Third Third calibration Fourth robe Fourth pr±e caibraton Ou uts activatim dela at startu AntÇshcrtc ledeh PI-P2 for xr20cx l_intello de la famille. Our main office is located in Puchong, Selangor, … dixell xr60cx jsou určené pro montáž do panelu a mají čelní rozměry 32 × 74 mm. Dixell XR10C. nl Dixell Check product Dixell Check product Dixell Check product Dixell Check product T850 XW570K XR20CX 12V 8A 0N0C0 XR20CX 12V 20A 0N0C1 XR20CX 230V 8A 5N0C0 XR20CX 230V 8A 5N1C0 XR20CX 230V 20A 5N0C1 XR20CX 9-40VDC 8A 3N0C0 XR20D 230V 20A 5N0C1 Dixell XR20CX-3N0C0 9-40V termosztát termékünk most 18. Each LED function is described in the following table. Our main office is located in Puchong, Selangor, … GENUINE DIXELL. งานประกอบตู้ไฟ. Electric. Do not expose to water or moisture: use the controller only within the operating limits avoiding View and Download Dixell XR20C installing and operating instructions online. -Nr. sonda NTC 1. dIXEL Használatiútmutató 1592020022 XR20CX_HU. pdf (1. M SET. It is not designed to totally replace the manufacturer’s manual, but rather to compliment it. Eliwell ID971 230V controller – used , in perfect condition. โทร. Pages: 4. Only 9 left in stock – order soon. Controller danfoss ekc102b 084b8501. รับเขียนโปรแกรม PLC, SCADA, HMI. 3435) Dixell Kühlstellenregler XC1015D-1C01F control board XC440C DİGİTAL THERMOSTAT Model: IC281L V. il ˝ Fahrenheit2FCelsius2C- ˙˛ ˛ ˆ CF ˙ ˙ˇ ˜ 2dE ˙ ˙ˇ ˘ 2in-ˇ˙ Res , ˙ +- ˙˝ˆ ˚ ˚ ˝ˆ˙˙ IdF, ˙ˇ && +- ˘ ˘ ˇ ˚ ˝* MdF- ˚ ˝ ˙# ˙˛ ˛2 rt ˘ˆ ˙˛ ˛2It SETPOINT2Set 4dEF3 ˙ ˙ ˙ #˙2 def dFd , ˙ˇ dIXELL ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 1592020022 1592020022 XR20CX_gr. XR60CX. Ensure that the wires for probes, loads and the power supply are separated and far. – Điện lạnh AC&R Việt Nam là Nhà phân phối chính hãng DIXELL tại thị trường Việt Nam. 1592020020 XR20CX GB m&M r1. doc XR20CX 1/4 Θερμοστάτης με χρονική απόψυξη XR20CX 1. This manual is part of the product and should be kept near the instrument for easy and quick In case of failure or faulty operation send the instrument back to the distributor or to This item: New DIXELL XR20CX-4N0C0 Controller 110V Refrigeration Controller. Materiály ke stažení: – Katalog Vágner Pool 2015, str. 2013 XR20CX 2/4 6. Jsou vybaveny dvěma reléovými výstupy. By pressing the UP key again or by waiting 5 sec the normal display wil be restored. Ensure that the wires for probes, loads and the power supply are separated and far enough from … Arctic Refrigeration Components Supply Sdn Bhd – Prime XR20CX / XR20CH Prime CX Dixell Controllers DIXELL Selangor, Malaysia, Kuala Lumpur (KL), Puchong Supplier, Suppliers, Supply, Supplies, Arctic Refrigeration Components Supply Sdn Bhd is an HVAC and Industrial & Commercial Refrigeration supplier company. (+66) 09 5885 4647 (24 hrs) QUICK LINKS. serial output Hot Key/TTL. L’. dixell xw20ls-5n0c1 230v term Raktáron 27. dixell 121c controller relay power supply. 1 29. E-Mail Instructiuni de Instalare si Operare cod. 018. XR20CX Thermostat pdf manual. Télécharger. Price 28 eur. XR20CX (12V) XR20CX-0N0C0; XR 20 CX 12V/8A ; Solicită ofertă PDF. • Can be installing in any brand. ru/index. • With on/off, H/M/L speed. Jsou určeny pro montáž do panelu a mají rozměry 32 × 74 mm. ooc -580F 110 O. dixell xr30cx-5n0c1 term Külső raktáron 18. Ils sont téléchargeables dans l’espace Téléchargement. 3 . click here for XR20C controller Manual . 0’C10 XR30CX 3. Select the required parameter. a. Für diesen Artikel können Sie herunterladen XR20CX-0P1C1 HACCP – Echtzeituhr – Summer intern: Ja NOTE: YOUR CONTROLLER MAY NOT HAVE EVERY. Große Auswahl Qualitätssicherung Anruf ☎ +49 (0) 2554 912 983 9 XR30CX, Thermometers, The continuous improvement dixell xr500c manual of dixell xr500c manual Dixell’s products can cause some variations in the information included in this catalogue even without notice. Dixell Installing and operating instructions 4. За да промените стойността на настройката натиснете или за 10 секунди. mounting type . Cam kết hàng nhập chính hãng, có đầy đủ CO CQ thiết bị khi bán XR20CX -50. ic120cx ic121cx ic120l. DIXELL XR20CX INSTALLING AND OPERATING INSTRUCTIONS Pdf Download. The continuous improvement of Dixell’s products can result in some variations in the information included in this bulletin even without notice. Follow the special diet below for 2 days prior to testing. If your physician requests that you collect dixeell for detecting fecal occult blood, prims follow the directions listed below: Have one to sell? XR60CX – DIXELL Israel. 相對濕度20÷85%(無冷凝). Xr20Cx Thermostate Pdf Anleitung Herunterladen. 1015; COD PRODUS. 4 HOW TO CHANGE A PARAMETER VALUE To change the parameter’s value operate as follows: 1. pdf: prospekt_pdf: pdf\K1_015. 2 MUNKAPONT ÉRTÉKÉNEK MEGVÁLTOZTATÁSA 1. x 1. To return to the room temperature disp ay. 0043 Control Eliwell RTX600/V-Domino (CO2 Trans) RTPNVBM0S3H00 configurado como RTX600/V: 111. 3. sinop. Order from Heritage Parts the leading online provider of OEM … Bộ điều khiển nhiệt độ DIXELL XR30CH (model 2017) hay XR30CX (model 2016) là một bộ vi điều khiển sử dụng cho các cụm máy làm lạnh ở nhiệt độ thường. pdf. 2 GENERAL DESCRIPTION Model XR02CX, format 32 x 74 x 50 mm, is a digital thermostat, with off cycle defrost, designed for refrigeration applications at normal temperature. Доставка возможна как до пункта 55100829 XR20CX Med luftafrimning/TTL 1 1 1 230 V 885,00 55100834 XR30CX Med luftafrimning, kompressor-alarm-relæ & TTL TTL port muligør tilslutning til Dixell Xweb overvågningssystem Materialeklasse : 881296 Dixell Vare nr. Le manuel utilisateur DIXELL XR60CX ou mode d’emploi décrit les fonctions de l’appareil. This item: New DIXELL XR20CX-4N0C0 Controller 110V Refrigeration Controller. 5 w – 10 w 40,32 50 16 w – 32 w 52,42 65 second hand 5 w – 16 w 20,16 25 ventilator tangential – turbina – dixell ic121c controller pdf storage googleapis com. Emerson Commercial and Residential Solutions. XR20CX_GB. co. TMAX Ansicht Und Herunterladen Dixell Xr20Cx Installation Und Betriebsanleitung Online. Without probe . Try out this new craze! User Manual [pdf ]. 230 V . Shop with confidence on eBay!. 378000. Last name. The Dixell Universal Replacement Controller has three Voltage options … 12/24 Vac/dc, 120Vac, and 230Vac. Installing and Operating Instructions. 0043 Eliwell RTX600/V-Domino Control (CO2 Trans) RTPNVBM0S3H00 configured as RTX600/V: 111. com Buy Sell Online dan Directory Supplier B2B Indotrading dixell xr20cx-3n0c0 9-40v term Külső raktáron 18. dixell ic121 manual uhren freak. Controler electronic pentru instalațiile frigorifice. Weight net: kg. IC121CX By DIXELL Buy Or Repair At Radwell Radwell Com. 儲存溫度-30÷85°C. The external sensor is capable of measuring the temperature of the cooled product. Termostat digital Dixell XR20CX (230V) Solicită ofertă Controller for static applications XR20CX – XW20L 73 Controllers for ventilated applications XR60CX – XW60L 73 Controllers and keyboard for ventilated applications with “on demand” defrost XW360K – XW370K – T630 74 SECTION INDEX FUNCTIONS MODELS CONTROLLERS for SPECIAL REFRIGERATED APPLICATIONS 55 DIGITAL CONTROLLERS DIXELL XR LF Code Model Relay outputs Power Probe Digital input Mounting hole Depth mm mm XR20CX-0N0C1 1-20A 12Vac/dc 1-NTC/PTC 1 71×29 60 XR20CX-5N0C1 1-20A 230V 1-NTC/PTC 1 71×29 60 XR30CX-0N0C1 2-20A/8A 12Vac/dc 1-NTC/PTC 1 71×29 60 XR30CX-5N0C1 2-20A/8A 230V 1 … 13. DIXELL XR20CX (133170017) EC 3-132 C012 . Elektronikregler DIXELL XR20CX-5N0C0 Einbaumaß 71x29mm 230V Spannung AC NTC/PTC Art. • Set with power relay and. dixell xr06cx pdf The Dell Latitude E has most of the ports you’d want from a business ultraportable, with the notable exception of USB 3. Danfoss Eliminator filter 1/4′ flare – brand new, caps never removed . HÖÔÙNG DAÃN SÖÛ DUÏNG THIEÁT BÒ DIXELL XR20CX 1. Notre base de données contient 3 millions fichiers PDF dans différentes langues, qui décrivent tous les types de sujets et thèmes. inquiry. boilers and more see more like this dixell xr20cx 0p0c0 digital controller pre owned 120 00 from israel or best offer, This item: New DIXELL XR20CX-4N0C0 Controller 110V Refrigeration Controller. 1 27. Login. 數據存儲非易失性存儲器 (EEPROM) 工作溫度0÷60°C. • 10 to 30°C setpoint range. 0046 Control 3 relés AKO-D14323-C (Incl. xr120c, xr20c, xr20cx, xr02cx xr130c, xr30c, xr30cx, xr03cx xr140c, xr40c, xr40cx, xr04cx xr160c, xr60c, xr60cx, xr06cx part # description 943-0291-00 xr60cx-4n1f1-ur (120v) 943-0292-00 xr60cx-5n1f1-ur (230v) 943-0293-00 xr60cx-an1f1-ur (12/24v) dixell • En cas de panne, renvoyer l’appareil à Dixell France, avec une description détaillée de la panne constatée. 88 MB) Dixell España XR35CX RTC SP r1 1 20 08 2012. Автомагнитола JVC KD-R337EE – вы можете приобрести данный товар в интернет-магазине Technosonic. Suitable for the following brands ArtSerf, GEMM XR20CX-5N0C0 HACCP: yes real time clock – buzzer internal Find great deals for Temperature Controller Dixell Xr06cx 2 NTC Probes. 3 Tlačítkem pro odtávání nelze odtávání spustit. • Alimenter correctement l’appareil (voir spécifications techniques). import data and price of dixell under hs code 90328990 zauba. com Jual beli Online dan Direktori Supplier B2B Indotrading dixell XR20CX Installing And Operating Instructions. controller dixell xr20cx 5n1c1 on off 3 digit display rs485′ ‘FREE DOWNLOAD Http Www Uhren Freak Com Download Dixell October 1st, 2018 – Dixell Read PDF Biology … Fundamentals Of Management By Robbins Warpig Xr35cx Digital Controller For Medium Temperature mechanical Programming a Carel Easy Freeze Defrost Controller Dixell Controller Danfoss ERC 213 quick start guide Setting the Dixell Control on a Polar Refrigeration Unit. Контроллер Dixell XR20CXhttp://p-klimat. 00 from PT SURYA HAWILA PERKASA in Jakarta Barat , DKI Jakarta Buy Blind Temperature Controller only in Indotrading. Vizuální kontrola. 41 MB) Les notices et manuels proposés par manuels. Made in Italy. Universal-XR 2/17 UXR01212015_REV1. 5m DX002-X0LGCBBXB400-S10 Controlador XR20CX, con 1 relevador para compresor y con deshielo off cycle, 110Vac incluye 1 … HƯỚNG DẪN SỬ DỤNG THIẾT BỊ DIXELL XR40C. Capable of operation in static cold storage units. XR10CX, Thermometers, Thermostats, Electronic Controllers for air conditioning, industrial and commercial refrigeration and catering markets DIXELL voltage type: AC electronic controller DIXELL XR20CX-5N0C1 mounting measurements 71x29mm 230V voltage AC. XR20CX panel mounting in a 71x29mm panel cut-out Protection: Model XR20C, dicell 32 x 74 mm, is a digital thermostat with off cycle defrost designed for. Safety thermostat cable L-4500: 111. Manual C Series. manuals emerson electric. dixell ichill ic121c pdf wow drivers. ic121cx oem dixell united states of Dixell-catalog. XR20CH pdf 721. DIXELL TEMP CONTROLLER, XR10C-4P1F1. temporarily unavailable. r. bar. XR06CX (230V) REGULATOR DIXELL XR06CX + 2 SONDA NTC; XR06CX-5N0C0; Solicită ofertă PDF. Große Auswahl Qualitätssicherung Anruf ☎ +49 (0) 2554 912 983 9 2008, dixell ic121c ebook foampositeone club, dixell ic121c pdf carrotapp live, sale of dixell 36798800265 ic121c 11102 oem, dixell controller download zeppelin red info, dixell ic121c 11102 soluparts, dixell ichill ic100c series instruction manual … DIXELL IC121C MANUAL PDF. NTC 1. dIXEL Installing and Operating Instructions 1592020020 XR20CX_Bg XR20CX 2/5 2. 02. Press the “SET” key to display its value 3. full Manual. 2007. Dixell XR10C – Download as PDF File . HVAC ITALY DIXELL TEMERTATURE CONTROLLER IC121CX 11130. 2012 XR20CX 1/4 Régulateur digital avec cycle de dégivrage XR20CX 1. Имеют формат 3. r_l_” (see address) with a detailed description of the fault. Compressor Cut Xr20cx Frde Supervision Compatible Modbus-rtu Tel Que Les Systemes Dixell De La . Jedním pro ovládání kompresoru a druhým pro světlo, signalizaci alarmu nebo jako pomocný výstup. dP1 … MANUAL PDF DOWNLOAD. Database contains 1 dixell WING XW60L Manuals (available for free online viewing or downloading in PDF): Installing and operating instructions . Kontrola hladiny vody. Digital controller with off cycle defrost. 78 KB. ELECTRONIC CONTROLLERS DIXELL XR-CX LF Code Model Relay outputs Power Probe DigitalSuitable for input XR20CX-0N0C1 20A Comp 12Vac/dc1-NTC/PTC 1 XR20CX-5N0C1 20A Comp 230V 1-NTC/PTC 1 XR30CX-0N0C1 20A Comp-8A Aux/Alarm 12Vac/dc1-NTC/PTC 1 XR30CX-5N0C1 20A Comp-8A … Dixell Srl reserves the right to change the composition Of its products, even without notice, ensuring the same and unchanged functionality. 00 shipping. Este prevazut cu un releu normal deschis, de 20A, pentru comanda compresorului frigorific. … View and Download Dixell XR20C installing and operating instructions online. NTC , … Často kladené otázky. probe type . Passend für diese Hersteller ArtSerf, GEMM Für diesen Artikel können Sie herunterladen Bedienungsanleitung Technische Daten; Zubehör; Versorgung: 230 V Ilustrační foto Dixell XR20CX 5N0C0 s napájením. 295. Disxell Technology Disteller Controller Manual XR20CX is conducting the road in electronic adjustment and control in the refrigeration, air conditioning and heating and retail บทความ ปลาสินสมุทรครับ ( File Download PDF / Word 2007 ) 2395: 10: IceZash: 24/11/11, [16:41:19] รบกวนท่านใด ต่อ Dixell XR20CX เป็นบ้างครับ back to the distributor or to “Dixell s. ppt), PDF File (. XR20CX thermostat pdf manual download . Termostato de seguridad cable L= 4500: 111. 1 USE OF I-EDS Each LED function is described in the following table. Jeden z nejprodávanějších digitálních termostatů, ideální pro jednoduché aplikace v chlazení nebo topení. 7/7/2017 0 Comments Цифровые контроллеры Dixell. DIXELL ELECTRONIC CONTROLLERS CATALOGUE [email protected] 6. dixell XR20CX use Dixell XR20CX Installing And Operating Instructions. View and Download Dixell XR06CX operating manual online. Dixell XR20CX thermostat + external sensor: Used for pump regulation. 11. 1 30. CONTROLLER IC121CX RTC NTC 12V DIXELL 234 74. $15. doc XR06CX 2/3 8. 2015 XR20CX 1/4 Régulateur digital avec cycle de dégivrage XR20CX 1. Dixell XR06CX – Download as PDF File . Dixell XR20CX este un termostat digital pentru instalatii de racire si incalzire. Sensor input defrost: NTC/. Dixell XR20CX-0P1C1 electronic controller AC/Dc For Ntc / Ptc Display 3½ Digits. Kühlstellenregler Dixell XR20CX 5N0C1, 230 V, 20 A, Bedienfeld 47-32XR20CX von dixell für nur 44,98 € – jetzt online kaufen bei KaelteTechnikShop. Nasazení při náhradě za klasický mechanický termostat znamená kvalitativní skok v regulaci. parameter codes or decreases the displayed value. Enter the Programming mode by pressing the Set + n keys for 3s (the “°C” or “°F” LED starts blinking). Apasati “SET” pentru a memora noua valoare si pentru a trece la urmatorul para- metru. 5 MENIUL ASCUNS KEYBOARD For blue display please contact Dixell Inputs Buzzer X-REP output (excludes TTL output) Measurement unit Connections XR20CX XR60CX XW20L XW60L XR20CX XW20L XR60CX XW60L CAT_GEN_13_GB_1. requires and sold separately three 831979 probes and one 831970 115v transformer or 831907 220v transformer. 4 HOW TO: SEE THE MAX TEMPERATURE Press and release the UP key. (+66) 02 017 6900 (24 hrs) Mobile. Zanešení kondenzátoru (v případě nadměrného zanešení čisťete častěji než 1x měsíčně). ic121c 11102 by dixell buy or repair at radwell. TO enter in programming mode. help_outline ask a question. FRONT PANEL COMMANDS EMERSON Digital controller with off cycle defrost XR20CX CONTENTS 2. Electronic control for refrigeration plants. control, temp electronic dixell #xr160c-0n0f1 can be programed for either celsius or fahrenheit. Fechar sugestões Pesquisar Pesquisar. Item information. 2. pdf), Text File . Replaced by 378000 / electronic controller DIXELL XR20C-5N1C1mounting measurements 71x29mm 230V voltage AC. Dixell XW20LS-5N0C1N 230V termosztát gombos. Varastossa. 20. NTC/PTC . for celcius use th dixell WING XW60L Manuals & User Guides. • S’assurer que le câble de sonde, celui d’alimentation et celui de régulation … Dixell Srl reserves the right to change the composition of its products, even without notice, ensuring the same and unchanged functionality. RS485 COMMUNICATION. dixell chiller controller manual. 2 07. It provides energy savings and reduced maintenance. txt) or view presentation slides online. 1593020020 XR20CX FRm&M r1. Used for Freezers, contact if you need for a refrigerator ; New (3) from $92. Dixell Srl reserves the right to change the composition of its products, even without notice, ensuring the same and unchanged functionality. technical details. 379996. Beli Termometer Digital Dixell Ic121c-11102 dengan harga Rp 0,00 dari PT SURYA HAWILA PERKASA di Jakarta Barat , DKI Jakarta Beli Termometer Digital hanya di Indotrading. Troy-Bilt Mustang Series RZT Operator’s Manual. Jsou vyhledávány zejména pro příznivý poměr cena/výkon, spolehlivost, dostatečný rozsah teplot a přenost. controller ic121cx rtc ntc 12v dixell 234 74. Off Cycle defr ost time initiated / temperatur e ter minated, Alarm . Direct access to the main functions. for normal and low temperatures for ventilated application with double compressor output. 2 3. The continuous improvement of Dixell’s products can cause some variations in the information included in this catalogue even without notice. XR20CX . No. suitable for: download pdf. View cart for details. 230V 50/60Hz. dixell. XR20CX Controls & Indicators from DIXELL 2-Year Warranty, Radwell Repairs – DISCONTINUED BY MANUFACTURER, TEMPERATURE CONTROLLER, 3VA MAX, 60C View and Download dixell XR20CX installing and operating instructions online. Do not expose to water or moisture: By pressing the 9 key again or by waiting 5s the normal display will be restored. 1,500 employees processing 275,000 orders and manufacturing over 6,000 SKUs in 90+ countries annually provides H+K the global footprint to exceed any and all customers’ needs. Dixell Asia Service Center. Universal-r4 . p. Notices Utilisateur vous permet trouver les notices, manuels d’utilisation et les livres en formatPDF. XR20CX thermostat pdf manual download. Türkiye deki geniş dağıtım ağımız ile istemeniz durumunda ürünlere uygun şartlarda kapı teslim teklif de sunmaktayız. View and Download Dixell XR20C installing and operating instructions online. 2 Safety Precautions Check the supply voltage is correct before connecting the instrument. Outputs restart with door open alarm. 996 View online Installing and operating instructions for dixell XR110C Controller or simply click Download button to examine the dixell XR110C guidelines offline on … Dixell XR30C Electronic Digital Refrigeration Temperature Controller. — temperature probe NTC 10kOhm cable PVC probe -20 up to +80°C Replaced by 378000 / electronic controller DIXELL XR20C-5N1C1mounting measurements 71x29mm 230V voltage AC. The quality system of Dixell conforms to the XR10CX – XR20CX XR30CX XR35CX XR40CX CX: 32x74mm XR10CX XR20CX XR30CX XR35CX XR40CX THERMOSTAT and CONTROLLERS with “OFF CYCLE” DEFROST for STATIC APPLICATIONS GENUINE DIXELL. air conditioning catalogue dixell emerson pl. Dixell uputstvo za upotrebu – Free download as PDF File (. Model XR40C, dạng 32 x 74 mm, là một bộ vi điều khiển, phù hợp với những ứng dụng ở nhiệt độ thấp và trung bình trong lĩnh vực làm lạnh. 1 MERCI DE BIEN VOULOIR LIRE CETTE NOTICE AVANT UTILISATION Cette notice fait partie du produit et doit être conservée à proximité de l’appareil pour s’y référer facilement et rapidement. 4 . XR20CX Thermostat dixell controller manual pdf pdf manual. Dixell IC121CX 5N0C1 Kühlstellenregler XR10C 5N1C0 LBABBYB5AA OEM Thermostat XR03CX OEM XR40CX 5N0F7 OEM Temperature Controller XR20CX 5N0C1 SN7S0300 XM670K’ ‘Manuals Emerson Electric Dixell XR06CX / Atosa Part # W0302162 120V replacement thermometer for many freezers on the market, works with Norlake, True, and many other brands. 14. Electrical Control Panels Assembly PLC, SCADA, HMI Building Automation Energy Saving Solutions Installation Services Cold Room Components and Parts Dixell Universal Replacement Controller. 1595020020 XR20CX TD m&M r1. 筆記* 僅適用於帶有 12/24Vac/dc 探頭電源的 XR20CX: XR30CX: XR35CX: XR40CX: XR60CX: XR64CX: XR70CX: manual_pdf: navody\dixell\XR\XR10CX_v10. XR80CX (230V) XR80CX-5N0C1; Solicită ofertă DIXELL – více informací na www. We have specialists available Monday through Friday autres recherches récentes de manuels et notices dixell: dixell xr20cx dixell ic100cx dixell xc440c dixell xc460d dixell ichill 100cx dixell ic121cx dixell ic100c series dixell xc440d dixell xc420c dixell ic121c dixell xw60ls dixell ic 281l users pdf … Elektronikregler DIXELL XR20CX-0P1C1 Einbaumaß 71x29mm 12V Spannung AC/DC NTC/PTC Art. accessories. Price 10 eur . Please contact us if you have questions regarding your Glastender unit on warranty or technical service. Salutation. alternative part number . pdf for temperature controller with alarm function Danfoss EKC102B, 084B8501. 379468. POZOR: Při zjištění závady zařízení nepoužívejte. XR20CX can replace XR02CX. A munkapont értékének megváltoztatásához legalább 2 mp-ig tartsa nyomva a SET billentyűt; Solicită ofertă PDF. A circulation pump will start up if temperature deviates from the set value. ) Innovative digital controllers dedicated to heat and NT and LT refrigeration. pdf: Výrobce: Dixell: Dixell XR10CX je vyhledávaný zejména pro příznivý poměr cena/výkon, spolehlivost, dostatečný rozsah teplot a přenost. 36798800407 I-Chill DIXELL cod. Relay . DOWN To see the min stored temperature; in programming mode it browses the. DIXELL CONTOLLER SETTING TEPERATURE, SETTINGS,HIDEN Page 9/43. The GrabCAD Library offers millions of free CAD designs, CAD files, and 3D models. e parts Spar Dixell digital thermostat XR20CX (12V) Ai observat o eroare? COD PRODUS. Compressor Cut View and Download Dixell XR20C installing and operating instructions online. 1 VUI LÒNG ĐỌC NHỮNG HƯỚNG DẪN SAU TRƯỚC KHI SỬ DỤNG TÀI LIỆU. 1 6. dixell ichill ic121c pdf wwwowww me. OFF CYCLE DEFROST TIME / TIME 1 PROBE MEDIUM TEMP. 1 E MERCI DE BIEN VOULOIR LIRE CETTE NOTICE AVANT UTILISATION Cette notice fait partie du produit et doit être conservée à proximité de l’appareil pour s’y référer facilement et rapidement. doc XR01-02CX 2/3 7. Cooling position controller. add to Favorites. Modely Dixell XR20CX jsou termostaty s pasivním odtáváním osazené mikroprocesorem, vhodné pro aplikace chlazení pri normálních teplotách. doc XR60C 1/4 Digital controller with defrost and fans management XR60CX CONTENTS 1. 5. 1 05. WWW DIXELL DE. doc XR20CX 2/4 1. Larger display for improved visibility with red LED and icons. cz. DIs, DOs, AIs, and AOs can be mixed. On/off key. Gå I programmerings mode ved at trykke på Set + n tasterne i 3s (“ °C” eller “°F” LED starter med at blinke). ; Page 2: Main Functions P4P Fourth probe presence: (n = Not present; y = present). This 3D origami bag doesn’t start from any special base. Dixell has been awarded with ISO9001 certificate and it constantly commits itself to quality in everything it does. MIZU. XR20C Controller pdf manual download. enter the programming mode by pressing the set and down key for 3s ( and dixell xr72cx manual compressor is off in case of faulty thermostat probe. mounting measurements . Nouvel Universal-r V4. Digital controller for Medium and Low Temperature ventilated applications with dual humidity function on demand. nspection before every use I 15. Thermostat Mit Abtauungen Über Verdichter-Stopp. Dixell XT 121C-5N0AU 230V pára szabályzó (2 lépcsős) dixell xt 121c-5n0au 230v pára conditioning and heating and retail, dixell ic121c pdf download ic is dixell s answer to real management and control 2 / 11. pdf Author: aspan controller dixell xr20cx-0n0c1 controller dixell xr20cx-5n0c1 12Vac/dc 230V 1 relay output 20A for compressor ON-OFF control with 1 actuation point XR20CX R35-XR20CX -5N0C1 description electronic controller DIXELL XR20CX-5N0C1 mounting measurements 71x29mm 230V voltage AC NTC/PTC relay outputs 1 NO-20A(8) NTC/PTC NTC/PTC/DI protection IP54 -50 up to +150°C display 3½ digits accessories for 378000 Part No. AVERTISSEMENT 1. User Guide: dixell XR20CX (A4PLGD, Upd. Do not expose to water or moisture: use the controller only within the operating limits avoiding Features. able of malfunctions T 19. or to “Dixell s. This content and associated text is in no way sponsored by or affiliated with any company, organization, or real-world good that it … Dixell Electronic Controllers This booklet has been produced to assist you with the setting up and programming of Dixell Controllers. 3 6. Type: Installing and operating instructions for dixell XR20CX. ic121cx dixell france. Po dosažení požadované teploty v daném rozmezí se XR20CX-5N0C1 (Bestell Nr. 378194 Ref. 1 VUI LOØNG ÑOÏC NHÖÕNG HÖÔÙNG DAÃN SAU TRÖÔÙC KHI SÖÛ DUÏNG TAØI LIEÄU Taøi lieäu höôùng daãn naøy laø moät phaàn cuûa thieát bò vaø seõ ñöôïc … dixel Инструкция по Установке и Эксплуатации 1592020020 1592020020 xr20cx ru r1. Energy saving cycles through digital input. Info. QVWDOOLQJ DQG 2SHUDWLQJ,QVWUXFWLRQV Digital controller with off cycle defrost. c2 1 3 4 5 • XR60CX-4N1F1-UR -120VAC XR20CX XR20CE XR02CX HEATING WARMING 1 PROBE MEDIUM TEMP. 2008 xr60c 1/4 Цифровой dIXEL Installing and Operating Instructions 1592020060 1592020060 XR20CX DK. 1 Hardware structure. 1 Regulátor nereaguje na stisk tlačítek. Chtěli byste se dozvědět více? Napište nám! Jméno a příjmení * E-mail * Text zprávy * 3. 00. CAÛNH BAÙO CHUNG 1. 4 Regulátor chlazení ukazuje teplotu cca 90°C. Download Installing and operating instructions of dixell XR20CX Thermostat for Free or View it Online on All-Guides. 87 MB) Dixell España XR30CX SP m&M r1 1 12 02 2008. Specific functions for pastry cases (dual humidity) Regulation based on the average of two temperatures. dixell. To print the manual completely, eixell, download it. 4 how to: change a parameter value to change a parameter value, operate as follows: 1. SETTING or PARAMETER LISTED ON THIS PAGE. 4. 200. User Manuals, Guides and Specifications for your dixell WING XW60L Thermostat. 2 Off cycle defrost (timed) XR02CX, XR20C, XR20CX x 1 3 Off Cycle defrost time initiated / temperature terminated XR02CX, XR20C-E x 2 4 Off Cycle defrost time initiated / temperature terminated, Alarm Relay XR03CX, XR30CX x 2 [BW]2018ECT … GB 1. Electronic controller ranco r003″ Home Start. Hello all, I need to get temperature data from control temperature and I have problem How to use arduino communicate with Temperature control (dixell XR20CX) by Modbus interface [u]Communication detail[/u] modbus RS485 RS232 control temp —–> XJ485-CX —–> Interface to RS232 —–> Arduino (dixell XR20CX) Information 1. Condition: New. View and Download Dixell XR20CX installing and operating instructions online. $111. Asigură economisire de energie și costuri de mentenanță reduse. 06. • Consider the maximum current which can be applied to each relay (see Technical Data). Kirjaudu nähdäksesi hinta. Origami Tote Bag Step 2: Tab to or click in the Label field and type:. PARAMETERS REGULATION Hy Differential: (0,1°C ÷ 25°C / 1°F ÷ 45°F) Intervention differential for set point. Off Cycle defrost time initiated / tem perature terminated. Please Dixell CONTROLLER XR20CX 230V XR20CX-230V. Dixell XR20CX thermostat: Used for setting water temperature in the cooler. Supply Parameter】 XR20CX ━ ╋ Dixell elf thermostat, ━ ╋ ★ ☆ ★ the Dixell small Wizard thermostat * Automation Technology Co. It guarantees quality and safe preservation of fresh and frozen foods. built-in version . Dixell Installing and operating instructions EMERSON 5. CCS Set point for continuous cycle: Page of 4 Go. Category: Thermostat. XR130C, XR03CX, XR30CX . 展示3 位,紅色 LED,14. dixell ebay. Tuotetunnus (SKU): E05501000 Osastot: Kylmä elektroniikka, Säätimet ja termostaatit, Automatiikka ja sähköiset komponentit Valmistaja: DIXELL. Solicită ofertă PDF. xr40cx 5n0f7 oem temperature controller xr20cx 5n0c1 sn7s0300 xm670k”dixell ic121cx pdf trust pdf November 21st, 2019 – Ceiling Mount Electrical defrosting air cooler i1c21cx temperature type DL series keep fresh egg Carton box Delivery Time … Electronic controller dixell xr20cx 12v. HƯỚNG DẪN SỬ DỤNG THIẾT BỊ DIXELL XR30CX. … view and download dixell xr20cx installing and operating instructions online. Easy and intuitive installation. 71×29 mm . Стойността на настройката ще се покаже и символите “°C” или “°F” започват да мигат; 3. 9013; COD PRODUS. 185 Ft-os áron elérhető. Temperature Max and Min functions. Master Frigo sarađuje sa kompanijom Dixell već 20 godina. 75 MB) Dixell España XR30CX RTC SP r1 0 28 05 2008. 7s gedrückt halten, bis kurz “Pr2” angezeigt wird und danach der Parameter For blue display please contact Dixell For blue display please contact Dixell For blue display please contact Dixell XR20CX XR30CX XR35CX XR40CX CX: 32x74mm XR10CX XR20CX XR30CX XR35CX XR40CX CAT_GEN_13_GB_1. First Choice Group, Blakeney Way, Kingswood Lakeside, Cannock, WS11 8LD If looking for the Dixell eBook manual IC in PDF Dixell Regulator form XR60C Manual, Dixell XR60C regulator Manual in this case you arrive at the faithful site. 18/08/ Page 1 di 39 This manual is part of the product and should be kept near the. Externí čidlo může snímat teplotu chlazeného produktu. 0046 Control 3 relays AKO-D14323-C (Incl. dixell operating instructionsxr720c xr740c xr760c gb 03. GENERAL WARNING _____1 temperature is lower than set in “FSt”. Désactivé. 6 Regulátor ukazuje HA nebo LA. OFF CYCLE DEFROST TIME / TEMP 2 PROBES MEDIUM Dixell Srl reserves the right to change the composition of its products, even without notice, ensuring the same and unchanged functionality. Electronic temperature controller with two NTC probes for refrigeration systems. 07. txt) or read online for free. 0042 Control Osaka F 500-RS: 111. 2 Nemohu nastavit žádanou hodnotu. Easy and intuitive programming mode. 0. dixell emerson. l. 1 PLEASEREADBEFOREUSINGTHISMANUAL † Thismanualispartoftheproductandshouldbekeptneartheinstrumentforeasyandquick reference. The CAD files and renderings posted to this website are created, uploaded and managed by third-party community members. download pdf. ru с гарантией и по низкой цене – 0. 219. Hardware is consist of the Bus Coupler 750-337, I/O modules Series 750 (up to 63 modules), and the End Module 750-600. 02 017 6900 (24 ชั่วโมง) มือถือ. solutions sont des document électroniques en PDF. pdf download Electronic controller DIXELL XR20CX-5N0C1 mounting measurements 71x29mm 230V voltage AC. pdf), Text File. Power supply: VAC. x 2 . We will do our best to find this product from one of our suppliers or we will offer you a replacement. DIXELL USA SALES. electronic controller DIXELL XR20CX-5N0C0 mounting measurements 71x29mm 230V voltage AC Part Code 379996. Maintenance 17. Compressors. Garantează păstrarea alimentelor la temperaturi optime. 3 DIGIT DISPLAY. supply . DIXELL Refrigeration Controller Manuals Download the . 1592020160 xr06cx gb r1 2 07 11 07 home page unicef. 0045 Control IKOR iCooler Digit Smart 486461: 111. Pdf dosyası veya katalog bilgisi talebiniz durumunda üretici firma ile temasa geçilip, eğer mevcut ise tarafınıza sunabilmekteyiz. To display target set point; dixel programming mode it selects a parameter or confirm. First name. 91 % zákazníků doporučuje e-shop. Abrir menu de navegação. 00 & … dixell – xr20cx 201,61 250 dixell – xr60cx 241,93 300 carel mastercella 604,84 750 senzor ntc 20,16 25 senzor ptc 24,19 30 . Check the application limits before dixell controller manual pdf proceeding. dIXEL Installing and Operating Instructions 1592020020 1592020020 XR20CX GB m&M r1. Xr20cc to this Manuals Your Name. 1 DX-XR100C-5C0 Termometar (digitalni) XR 100C (230V) (-50, +50 oC) 1 sonda PTC PVC 6×30 ili NTC PVC 6×30 2 DX-XR100C-0C0 Termometar (digitalni) XR 100C (12V) (-50, +50 oC) 1 … For blue display please contact Dixell HOW TO ORDER No Yes No Yes No Yes No Yes No No Yes Yes No No Yes Yes No No No No Yes Yes Yes Yes No No No No Yes Yes RTC 0 = 12Vac/dc 1 = 24Vac/dc 2 = 24Vac 3 = 9÷40Vdc 4 = 110Vac 5 = 230Vac °C °F °C Heating only for XR10CX °F Heating only for XR10CX °C °F 8A 20A 16A 8A 20A 16A Screw Screw Screw Termostat digital Dixell XR80CX (230V) Ai observat o eroare? COD DTN. com. dixell ic121 manual syncopatedstudios com. The “Hi” message WII be displayed ollowed by he maximum temperature recorded. pdf (0. send with hot key. 40C to 110C adjustable. PLEASE READ BEFORE USING THIS MANUAL • This manual is part of the product and should be kept near the instrument for easy and quick reference. Säädin paneeliasenteinen C XR20CX-5N0C1 230V 20A määrä Tmax – Free download as Powerpoint Presentation (. Цифровые контроллеры Dixell для применения в тепловых и холодильных установках со средними и низкими температурами. pdf 2 770 Kč Cena produktu bez dopravy Na dotaz Nalezeno v 1 obchodě ČESKÝ BAZÉN. Page 2 Energy Saving cycle. Instrument XR20CX shall be mounted on vertical panel, in a 29×71 mm hole, and fixed using the special bracket supplied. 1 22. † The instrument shall not be used Dixell Asia Service Center. XR06CX Network Router. XR60CH pdf 852. Dixell-catalog. Sensor input thermostat: NTC/PTC. XR30CH có 2 tiếp điểm ngõ ra để điều khiển máy nén và cảnh báo (đèn, tín hiệu báo động). A DC … Database contains 1 dixell XR02CX Manuals (available for free online viewing or downloading in PDF): Operating manual ; Dixell XR20CX-5N0C1 230V termosztát termékünk most 15. 45 KB. Betegnelse Beskrivelse Antal følere Antal relæer Digital indgang Beli Pengukur Temperatur Digital Emerson Dixell Xr20cx-5P0c0 dengan harga Rp 0,00 dari PT SURYA HAWILA PERKASA di Jakarta Barat , DKI Jakarta Beli Pengatur Suhu Digital hanya di Indotrading. Select necessary modules. Vásároljon kényelmesen és biztonságosan webáruházunkból, akár percek alatt! Leírás és Paraméterek dixell xr02cx 230v termosztát Dixell SE10-45-P User Manual Operation & user’s manual (35 pages) Tekmar Net Thermostat 532 Installation & Operation Manual Installation & operation manual (20 pages) Dixell XR20CX Installing And Operating Instructions Installing and operating instructions (4 pages) 9 www. Suitable for the following brands Arisco, Ascaso, Cookmax, Desmon, Mafirol Available here for download: Operating manual. Enviado por. will need to know model to program the hot key. vironmental protection En 18. TWHDI. 1 12. Price 50 eur, have NTC probe OEM Dixell for 10 eur ( want to sell probe only with controller) . ic121cx 10100 by dixell buy or repair at radwell. 76 MB) Dixell España XR20CX SP m&M r1 1 12 02 2008. Dixell XR20C Installing And Operating Instructions Page 5. XR20CX (230V) 220-240/50/1: Remote display output, serial output, buzzer, real time clock: PTC/NTC: Dixell digital thermostat XR20CX (230V) Dixell digital thermostat XR60CX (230V) Eliwell digital thermostat IDPlus 902 (230V) electronic controller DIXELL XR20CX-5N0C1 mounting measurements 71x29mm 230V voltage AC Part Code 378000. dixell xr20cx pdf

Найдите нужную вам инструкцию прямо сейчас!

Вам требуется помощь по использованию изделия?

Где моя инструкция?

Все инструкции по категориям

Вам надо настроить телевизор, заменить картридж в принтере или узнать, что означает мигающая лампочка на приборной панели? Для этого нужна инструкция, а на ее поиск уходит столько времени!

Обзор производителей

A Acer,  Asus,  Apple,  Alcatel,  Aastra,  Arthur Martin,  …
B Blaupunkt,  Brother,  Brandt,  Blackberry,  BMW,  Benq,  . ..
C Canon,  Casio,  Clarion,  Cisco,  Citroën,  Candy,  …
D Denon,  Dell,  D-Link,  …
E Electrolux,  Epson,  Elna,  …
F Fujifilm,  Fujitsu Siemens,  Fagor,  Ford,  Fiat,  …
G GE,  Garmin,  Grundig,  …
H HP,  Hitachi,  Haier,  HTC,  …
I IBM,  Icom,  Indesit,  Iriver,  …
J JVC,  Jensen,  Jabra,  JBL,  …
K Kenwood,  Konica Minolta,  Kodak,  Kawasaki,  . ..
L LG,  Lexmark,  Lenovo,  Logitech,  Lexibook,  …
M Motorola,  Moulinex,  Medion,  Mio,  Marantz,  Mercedes,  …
N Nokia,  Nikon,  Nintendo,  Nec,  Netgear,  Navman,  Nad,  …
O Olympus,  Oregon Scientific,  …
P Philips,  Panasonic,  Pentax,  …
Q Qtek,  …
R Ryobi,  Renault,  Roland,  …
S Samsung,  Sony,  Siemens,  Sony Ericsson,  Sharp,  Sanyo,  Sega,  Seb,  Singer,  . ..
T Thomson,  Toshiba,  Tomtom,  Texas Instruments,  …
U Universal Remote Control …
V Volkswagen,  Vedette,  Vtech,  …
W Whirlpool,  …
X Xerox,  …
Y Yamaha,  Yaesu,  …
Z Zanussi,  Zyxel,  …
# 3M,  3Com,  …

DIXELL XR06CX РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Скачать

ЦИФРОВОЙ КОНТРОЛЛЕР С РАЗМОРАЖИВАНИЕМ И

УПРАВЛЕНИЕ ВЕНТИЛЯТОРАМИ

СР06СХ

1. СОДЕРЖАНИЕ

1.

Содержимое____________________________________________________________________________ 1

2.

Общие предупреждения _____________________________________________________________________ 1

3.

Общее описание ________________________________________________________________________________ 1

4.

Регламент ____________________________________________________________________________ 1

5.

Разморозка _____________________________________________________________________________ 1

6.

Вентиляторы ____________________________________________________________________________ 1

7.

Команды с передней панели ________________________________________________________________ 1

8.

Параметры__________________________________________________________________________ 2

9.

Цифровые входы (ТОЛЬКО XR03CX) ____________________________________________________________ 2

10.

Установка и монтаж _______________________________________________________________ 2

11.

Электрические соединения ________________________________________________________________ 2

12.

Как использовать горячую клавишу____________________________________________________________________________ 2

13.

Аварийная сигнализация ______________________________________________________________________ 2

14.

Технические характеристики _______________________________________________________________________ 2

15.

Соединения ________________________________________________________________________________ 3

16.

Значения настройки по умолчанию_________________________________________________________________________ 3

2. ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО РУКОВОДСТВО ПЕРЕД ИСПОЛЬЗОВАНИЕМ

Это руководство является частью продукта и должно храниться рядом с прибором для быстрого и легкого

ссылка.

Прибор не должен использоваться для целей, отличных от описанных ниже. Не может быть

используется в качестве предохранительного устройства.

Прежде чем продолжить, проверьте ограничения приложения.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Перед подключением прибора проверьте правильность напряжения питания.

Не подвергать воздействию воды или влаги: используйте контроллер только в рабочих пределах, избегая внезапных

перепады температуры при высокой влажности воздуха для предотвращения образования конденсата

Предупреждение: отсоедините все электрические соединения перед любым обслуживанием.

Устанавливайте датчик в местах, недоступных для конечного пользователя. Инструмент не должен открываться.

В случае неисправности или неправильной работы отправьте прибор обратно дистрибьютору или в «Dixell S.p.A.» (см.

адрес

) с подробным описанием неисправности.

Учитывайте максимальный ток, который может подаваться на каждое реле (см. Технические характеристики).

Убедитесь, что провода датчиков, нагрузок и источника питания разделены и находятся на достаточном расстоянии от каждого

.

прочие, не пересекающиеся и не переплетающиеся.

В случае применения в промышленных условиях использование сетевых фильтров (наша мод. FT1) параллельно с

Индуктивные нагрузки

могут быть полезны.

3. ОБЩЕЕ ОПИСАНИЕ

XR06CX, формат 32 x 74 x 60 мм, представляет собой микропроцессорный контроллер, подходящий для приложений

на средне- или низкотемпературных вентилируемых холодильных установках. Он имеет три релейных выхода для управления

.

компрессор, вентилятор и оттайка, которая может быть либо электрической, либо реверсивной (горячий газ).Устройство

также снабжен 2 входами датчиков NTC, первый для контроля температуры, а второй для

, расположенный на испарителе, для контроля температуры окончания оттаивания и управления вентилятором

и имеет настраиваемый цифровой вход. С помощью HOTKEY можно запрограммировать

быстро и легко.

4. ПОЛОЖЕНИЕ

Регулирование выполняется согласно

температура

измерено

на

термостат

зонд

с

и

положительный

дифференциал от уставки: если

температура увеличивается и достигает установленного значения

балла плюс дифференциал компрессора

запустился, а потом выключился, когда

температура достигает заданного значения

снова.

В случае неисправности датчика термостата запуск и остановка компрессора синхронизируются через

параметра “Cy” и “Cn”.

5. РАЗМОРАЖИВАНИЕ

Через параметр “td” доступны два режима разморозки:

• td=EL → разморозка с помощью электронагревателя (компрессор ВЫКЛ)

• td=in → оттайка горячим газом (компрессор ВКЛ).

Другие параметры используются для управления интервалом между циклами разморозки (id)), его максимальная длина

(Md) и два режима разморозки: по времени или по датчику испарителя. В конце разморозки

Запускается время капания

, его продолжительность задается в параметре dt. При dt=0 время стекания отключено.

6. ВЕНТИЛЯТОРЫ

Параметром FC можно выбрать работу вентиляторов:

• FC=cn → будет включаться и выключаться вместе с компрессором и не работать во время разморозки

• FC=on → вентиляторы будут работать, даже если компрессор выключен, и не будут работать во время разморозки

После разморозки существует временная задержка вентилятора, учитывающая время стекания, задаваемое с помощью параметра «Fd».

• FC=cy → вентиляторы будут включаться и выключаться вместе с компрессором и работать во время разморозки

• FC=oY → вентиляторы будут работать непрерывно даже во время разморозки.

Дополнительный параметр “FS” обеспечивает настройку температуры, определяемой датчиком испарителя,

, выше которого вентиляторы всегда выключены. Это используется для обеспечения циркуляции воздуха только в том случае, если его

температура ниже установленной в “FS”

Руководство по эксплуатации

ВЕНТИЛЯТОРЫ И ЦИФРОВОЙ ВХОД

Если цифровой вход сконфигурирован как дверной выключатель iF=do, состояние вентиляторов и компрессора зависит от параметра

.

Значение параметра постоянного тока:

• dC=нет → нормальное регулирование;

• dC=Fn → вентиляторы выключены;

• dC=cP → компрессор ВЫКЛ;

• dC=Fc → компрессор и вентиляторы ВЫКЛ.

Когда rd=y, регулирование перезапускается с тревогой открытой двери.

7. КОМАНДЫ ПЕРЕДНЕЙ ПАНЕЛИ

КОМБИНАЦИЯ КЛЮЧЕЙ

Светодиод

КАК ПРОСМОТРЕТЬ УСТАВКУ

1.

Нажмите и сразу же отпустите кнопку SET, будет показана уставка;

2.

Нажмите и немедленно отпустите кнопку SET или подождите около 5 секунд, чтобы вернуться к нормальной визуализации.

КАК ИЗМЕНИТЬ УСТАВКУ

1.

Нажмите и удерживайте кнопку SET более 2 секунд, чтобы изменить значение уставки;

2.

Отобразится значение уставки и начнет мигать светодиод «°C» или «°F»;

3.

Чтобы изменить заданное значение, нажмите кнопку

.

4.

Чтобы запомнить новое значение уставки, снова нажмите кнопку SET или подождите 10 секунд.

КАК ЗАПУСТИТЬ РУЧНУЮ РАЗМОРАЖИВАНИЕ

Нажмите DEF

КАК ИЗМЕНИТЬ ЗНАЧЕНИЕ ПАРАМЕТРА

Чтобы изменить значение параметра, выполните следующие действия:

1. Войдите в режим программирования, нажав SET+

мигает).

2. Выберите нужный параметр. Нажмите клавишу «SET», чтобы отобразить его значение

.

3. Используйте

4. Нажмите «SET», чтобы сохранить новое значение и перейти к следующему параметру.

Для выхода: Нажмите SET+

ПРИМЕЧАНИЕ: заданное значение сохраняется даже при выходе из процедуры путем ожидания истечения тайм-аута.

СКРЫТОЕ МЕНЮ

Скрытое меню включает все параметры прибора.

КАК ВОЙТИ В СКРЫТОЕ МЕНЮ

1.Войдите в режим программирования, нажав SET+

мигает).

2. Отпустите клавиши, затем снова нажмите SET+

отображается сразу после параметра Hy.

ТЕПЕРЬ ВЫ В СКРЫТОМ МЕНЮ.

3. Выберите нужный параметр.

4. Нажмите кнопку «SET», чтобы отобразить значение

.

5. Используйте

6. Нажмите «SET», чтобы сохранить новое значение и перейти к следующему параметру.

Для выхода: Нажмите SET+

ПРИМЕЧАНИЕ 1: если в L1 нет параметров, через 3 с отображается сообщение «nP».Держите ключи

нажимается до тех пор, пока не отобразится сообщение L2.

ПРИМЕЧАНИЕ 2: заданное значение сохраняется даже при выходе из процедуры путем ожидания истечения тайм-аута.

КАК ПЕРЕМЕСТИТЬ ПАРАМЕТР ИЗ СКРЫТОГО МЕНЮ В ПЕРВОЕ

УРОВЕНЬ

И НАОБОРОТ.

Каждый параметр, присутствующий в СКРЫТОМ МЕНЮ, может быть удален или помещен на «ПЕРВЫЙ УРОВЕНЬ» (пользователь

уровень

), нажав SET+

точка включена.

ДЛЯ БЛОКИРОВКИ КЛАВИАТУРЫ

1.

Удерживать нажатой более 3 с

2.

Появится сообщение “OF” и клавиатура будет заблокирована. Если клавиша нажата больше

, чем через 3 с, появится сообщение «OF».

ДЛЯ РАЗБЛОКИРОВКИ КЛАВИАТУРЫ

Удерживать прижатыми друг к другу более 3 с

+

Чтобы заблокировать или разблокировать клавиатуру

+

Для входа в режим программирования

+

Для возврата к отображению комнатной температуры

РЕЖИМ

ЗНАЧЕНИЕ

На

Компрессор включен

Мигает

Включена задержка защиты от коротких циклов (параметр AC)

На

Идет разморозка

Мигает

Идет капание

На

Выход вентиляторов включен

Мигает

Задержка вентиляторов после разморозки

На

Единица измерения

Мигает

Режим программирования

На

Единица измерения

Мигает

Режим программирования

или

стрелы.

более 2 секунд и начнется ручная оттайка

или

, чтобы изменить его значение.

или подождите 15 секунд, не нажимая ни одной клавиши.

или

, чтобы изменить его значение.

или подождите 15 секунд, не нажимая ни одной клавиши.

. В СКРЫТОМ МЕНЮ, когда параметр присутствует на первом уровне, десятичное число

и

и

Для отображения целевого заданного значения в

режим программирования выбирает

параметр

или

подтвердить

операция

Для запуска ручной разморозки

В режиме программирования просматривает

код параметра или увеличение

отображаемое значение

В режиме программирования просматривает

параметр

коды

ВСПОМОГАТЕЛЬНЫЙ

уменьшает отображаемое значение

клавиши на 3 секунды (загорается светодиод «°C» или «°F»

клавиши на 3 секунды (загорается светодиод «°C» или «°F»

ключей на срок более 7 секунд.Метка L2 будет

ключей.

клавиш, пока не появится сообщение «on».

1/3

и

или

Страница не найдена | %siteName%

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили усилия и объединились с IPC, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с NDCP, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет!

RSCS и Parts Town объединили усилия, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с отличной командой, которую вы знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям.Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.

Что вы можете ожидать:

  • Больше всего запасных частей на планете — все OEM, все время
  • Отличные технологии, облегчающие поиск и покупку запчастей, включая поиск серийных номеров, PartSPIN® и Smart Manuals, можно найти на сайте partstown.com и в нашем ведущем в отрасли мобильном приложении
  • Исключительное качество обслуживания клиентов от команды, которую вы знаете и которой доверяете, благодаря каждому электронному письму, живому чату, текстовому или телефонному звонку, предоставляемому дружелюбной и знающей командой
  • В более позднее время, чем кто-либо еще — предлагает поддержку и доставку всех заказов, имеющихся на складе, до 21:00 по восточноевропейскому времени

Что вы можете ожидать:

Готовы начать? Пойдем!

Продолжить в Parts Town

Ищете запчасти для оборудования для производства напитков?

Marmon Link — это новый магазин оригинальных запчастей для семейства производителей оборудования Marmon. Найдите детали и аксессуары для дозаторов напитков, а также детали для устройств Cornelius, Prince Castle, Silver King, Angelo Po и Sabre King.

регуляторов температуры XR06CX-5N0C1 Dixell умных цифров для охлаждая оборудования

Интеллектуальные цифровые регуляторы температуры Dixell XR06CX-5N0C1 для охлаждающего оборудования

1, описание продукта: зависит от компрессора
Рабочий объем [м³/ч]:1.8
Масса [кг]: 0,65
Заправка маслом [дм³]: №
Электрические характеристики:
Электропитание [В/~/Гц]: 110-220 В/3/50 Гц
Ток заторможенного ротора [А]:2,15
Макс. рабочий ток [А]: 5
Сопротивление обмотки [Ом]: 1,26
Соединения:
Всасывающая линия: 5/8″
Нагнетательная линия: 1/2″

2, характеристики продукта и применение:

Технические параметры: ABS матовый цвет огнестойкий пластик; Внешний размер: передний 32х74мм; Глубокий 60 мм; Монтажный размер: фиксируется на панели с отверстием 71×29 мм; Общий уровень защиты: IP20; Степень защиты передней панели: IP65; Клемма: обжимной болт, диаметр провода ≤ 2. 5мм2; Источник питания: в зависимости от модели: 12 В перем./пост. тока, ±10%; 24 В перем./пост. тока плюс-минус 10 %; 230 В переменного тока плюс или минус 10 %, 50/60 Гц; 110 В переменного тока плюс или минус 10 %, 50/60 Гц. Пожалуйста, обратитесь к бирке с именем на продукте. Потребляемая мощность: Макс. 3ВА; Дисплей: 2-битная красная цифровая трубка, высота 14,2 мм; Вход: до 2 входов NTC.com/doc/8e010377ca47a278d089f82c/3 250 В пер. тока или SPST 16 (6) A (8), 20 A 250 В пер. тока или 250 В пер. тока оттаивание: SPDT 8(3) A, 250 В пер. 5(2) Хранилище данных: электрически стираемая электрически перезаписываемая память (ЭСППЗУ). Уровень управления: 1Б;

Общий аварийный сигнал (iF=EA) после активации аварийного сигнала цифрового входа и ожидания термостатом времени установки параметра «di», будет отображаться информация об аварийном сигнале «EA», если цифровой вход все еще действителен. Состояние всех релейных выходов не изменяется, когда цифровой вход недействителен, тревога немедленно прекращается. Серьезный аварийный сигнал (iF=bA) после активации аварийного сигнала цифрового входа термостат ожидает время, когда установлен параметр «di», и если цифровой вход все еще действителен, будет отображаться информация об аварийном сигнале «CA».

3.Product детали

Модель XR06CX-5N0C1
Марка

DIXELL

Мощность 110-220В / 3/50 Гц
Объем двигателя 6.8CC / ​​REV
Емкость 10CBTU / H
COP 70575
/ Box Package
Сертификация CE
Приложение Кондиционер, система HVAC


4. Квалификация продукта

Сертификат, сертификация, патентное свидетельство:
1). «Сертификация системы управления качеством»
2). «Сертификация научно-технического предприятия Шэньчжэня»
3). «Квалификационный сертификат предприятия по техническому обслуживанию и установке холодильного оборудования»

5 . Часто задаваемые вопросы

1 ) . Каков ваш MOQ?
— Наш минимальный объем заказа обычно составляет 1 комплект.
2 ) . Какова цена?

— Цена зависит от количества

3 ) .Каково ваше время доставки?
— Срок доставки 3-10 рабочих дней после оплаты.

4).Каковы ваши основные продукты?
1. Прокрутка: Copeland, Performer, Hitachi, Daikin, Sanyo
2. Поршень: серия Maneurop MT,NTZ,MTZ.
3. Полугерметичный: Copeland,
4. Компрессор морозильной камеры: Tecumseh
5. Ротационный компрессор: Toshiba, Panasonic


Метки продукта:

Регуляторы температуры XR06CX-5N0C1 Dixell умные цифровые для охлаждая оборудования Изображения

▷ Руководство по эксплуатации dixell XR06CX, Руководство по эксплуатации сетевого маршрутизатора dixell XR06CX (3 страницы)

  • Atlantis Land Edge-Core A07-ES4524C

    NetworkingEdge-CoreISO 9001:2000 Сертифицированный компанией коммутатор Gigabit Ethernet L2/4• Идеальное решение для гигабитных корпоративных приложений• 20 гигабитных и 4 комбинированных порта• Полный набор функций L2/L4Edge-Core A07-ES4524C обеспечивает экономичную коммутацию Gigabit Ethernet для сети с интенсивным использованием полосы пропускания, требующие расширенных функций коммутации. Этот коммутатор Gigabit Ethernet обеспечивает расширенные функции …

    Edge-Core A07-ES4524C, лист технических характеристик сетевого маршрутизатора, 2

  • HP ProCurve 9304M

    Меньше работы, больше сетиhttp://www.procurve.com Сначала прочтите информацию о маршрутизирующих коммутаторах ProCurve 9304M, 9308M и 9315M, включая версии программного обеспечения 07.8.01d или выше (март 2006 г.) Обновления программного обеспечения бесплатны! Помогите нам помочь вам… Зарегистрируйтесь сейчас, чтобы быть в курсе последних версий программного обеспечения! ProCurve периодически предоставляет бесплатные обновления программного обеспечения на веб-сайте ProCurve Networking для различных управляемых продуктов ProCurve сеть …

    Коммутатор ProCurve 9304M Read me first, 16

  • NETGEAR GSM7248R — коммутатор ProSafe

    VRRP — определение: VRRP, что означает протокол избыточности виртуального маршрутизатора, определяет систему выбора между различными устройствами уровня 3 для представления шлюза по умолчанию для устройств, которые будут к ним подключаться. Например, если три разных устройства уровня 3 настроены на использование VRRP, все хосты могут иметь один и тот же IP-адрес шлюза по умолчанию (в этом документе мы будем ссылаться на него…

    ).

    GSM7248R — Переключатель ProSafe Switch Дополнение к руководству, 10

  • TP-Link Лучник C50

    Руководство по быстрой установке Беспроводной двухдиапазонный маршрутизатор AC1200 Если подключение к Интернету осуществляется через сетевой кабель Ethernet, а не через DSL/кабельный/спутниковый модем, подключите кабель Ethernet непосредственно к Интернет-порту маршрутизатора, затем выполните шаги 4 и 5 для завершения. аппаратное соединение.7106505693 REV2.0.0Убедитесь в правильности аппаратного подключения, проверив эти индикаторы…

    Сетевой маршрутизатор Archer C50 Руководство по быстрой установке, 2 шт.

  • Люком LR77 v2

    Руководство по настройке маршрутизаторов v209-05-16 LUCOM GmbH * Ansbacher Str. 2а *

  • Цирндорф * Тел. 09127/59 460-10 * Факс.09127/59 460-20 * www.lucom.de www.lucom.de [электронная почта защищена] …

    LR77 v2 Руководство по настройке сетевого маршрутизатора, 156

  • Серия Draytek Vigor2952

    ii Vigor2952 Series Security Firewall Dual-WAN Краткое руководство пользователя Версия: 1.0 Версия микропрограммы: V3.8.2_RC5 (Для будущих обновлений посетите веб-сайт DrayTek) Дата: 14 декабря 2015 г. …

    Сетевой маршрутизатор серии Vigor2952 Краткое руководство пользователя, 16

  • Телевес 769301

    Шлюз данных по коаксиальному кабелюRef.769301, 769302GarantíaTelevés S.A. ofrece una garantía de dos anos calculados a partir de la fecha de compra para los países de la UE. En los países no miembros de la UE se aplica la garantía legal que está en vigor en el momento de la venta. Сохраняйте фактуру де компра для определения эста феча. Durante el período de garantía, Televés S.A. se hase cargo de .
